Крыло CH 601 HDS: от каркаса до элеронов и крыльевого багажника.
Пять глав, 35 операций и 12 схем из руководства именно для трапециевидных консолей HDS. Начните с усилителей, затем переходите к каркасу и обшивкам. Крыльевой багажник вынесен в отдельную главу.
Редакция и применимость
Трапециевидные наружные консоли CH 601 HDS по HDS Wings Assembly: 35 операций. Руководство помечено DRAFT, листы имеют даты 07/1996 и 09/1997, завершающая строка текста — 31.03.1998. Источник поясняет сборку, но не заменяет полный применимый комплект 6SV. Это крыло HDS; его нервюры, расстояния, подкладки и крутка элерона не переносятся в прямоугольное крыло HD или UL. Разночтения текста и рисунков отмечены у соответствующих операций.
К схемам добавлены шесть реальных фотографий крыла HDS из дневников Дона Хонабаха и Фила Полстры. Снимки размещены у каркаса, обшивки и элеронов, с указанием авторов; они не подменяют заводскую последовательность. Обзор не заменяет полный размерный комплект.
Детали по ведомости этой редакции
| Обозначение | Наименование | Толщина, дюймы | Количество |
|---|---|---|---|
| 6SV3-6 | Нижняя задняя обшивка | .016 | 2 |
| 6SV3-5 | Верхняя задняя обшивка | .025 | 2 |
| L | Уголки длиной 4 фута | — | 20 в ведомости; в шаге 1 размечают 12 |
| 6SV4-2 | Наружная стыковая пластина | — | 2 |
| 6V7-11 | Задний Z-профиль | — | 2 |
| 6SV2 | Трапециевидный главный лонжерон | — | 1 левый + 1 правый |

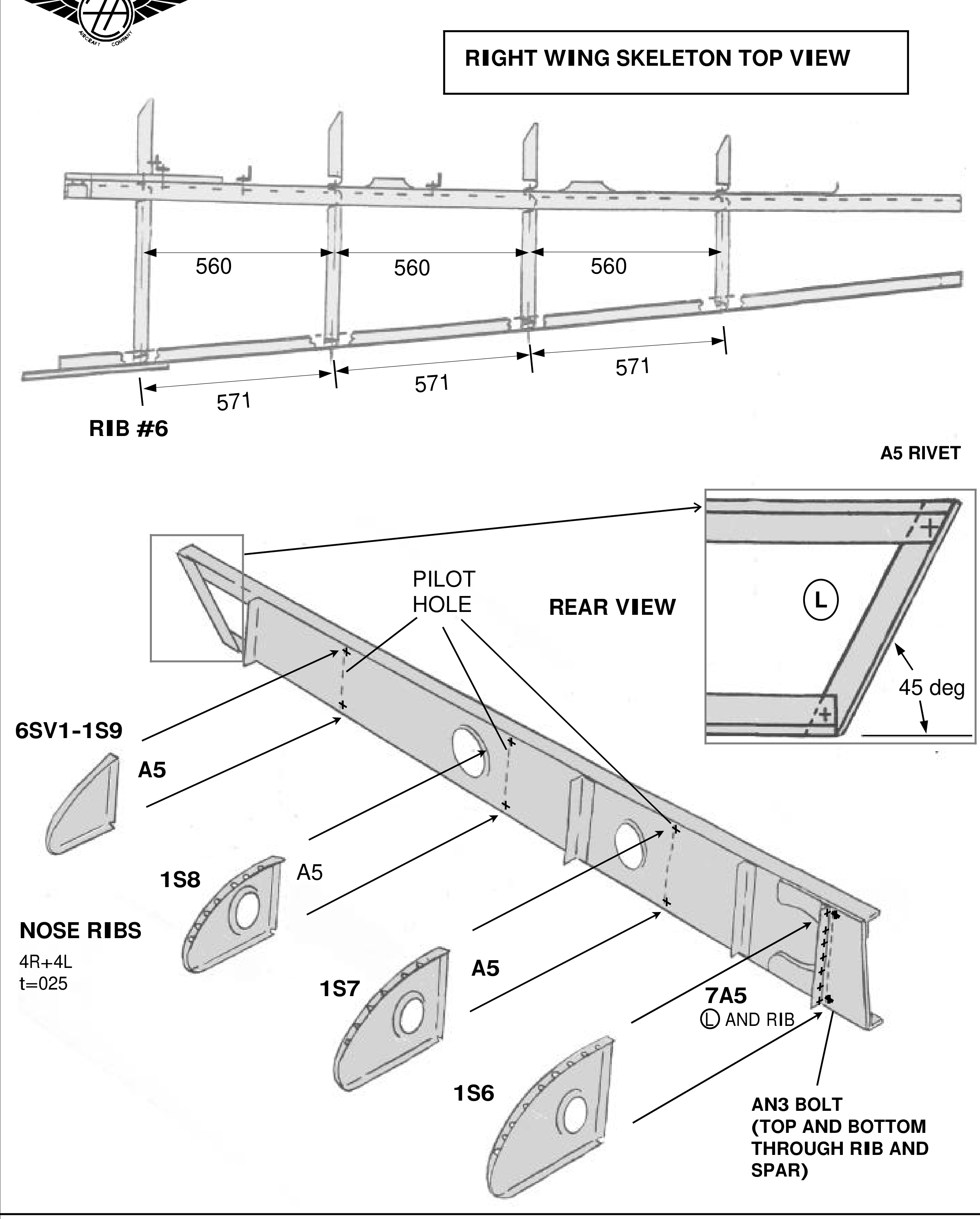

| 6SV1-1S6…S9 | Носовые нервюры | — | 4 левые + 4 правые |
| 6SV1-2S6…S9 | Задние нервюры | — | 4 левые + 4 правые |
| 6SV3-2 | Задняя концевая нервюра | — | 1 левая + 1 правая |
| 6SV3-4 | Носовая обшивка | — | 2 |
| 6V3-1 | Кольцо швартовки | — | 2 |
| 6SV4-3 | Стеклопластиковая законцовка | — | 1 левая + 1 правая |
| 6SV3-1 | Обшивка элерона | — | 2 |
| 6V10-3 | Нервюра элерона | .016 | 3 левые + 3 правые |
| 6V10-31 | Корневая нервюра элерона | .025 | 2 |
| 6SV3-3 | Концевая нервюра элерона | — | 1 левая + 1 правая |
| 6SV4-5 | Дверца крыльевого багажника | — | 2 |
| 6SV4-4 | Профиль багажника | — | 2 |
| Piano hinge | Рояльная петля длиной 540 мм | — | 2 |
| AJ5-30 | Замок Dzus | — | 16 |
| S5A-2255 | Пружина Dzus; номер текста S5A-225 отличается | — | 16 |
