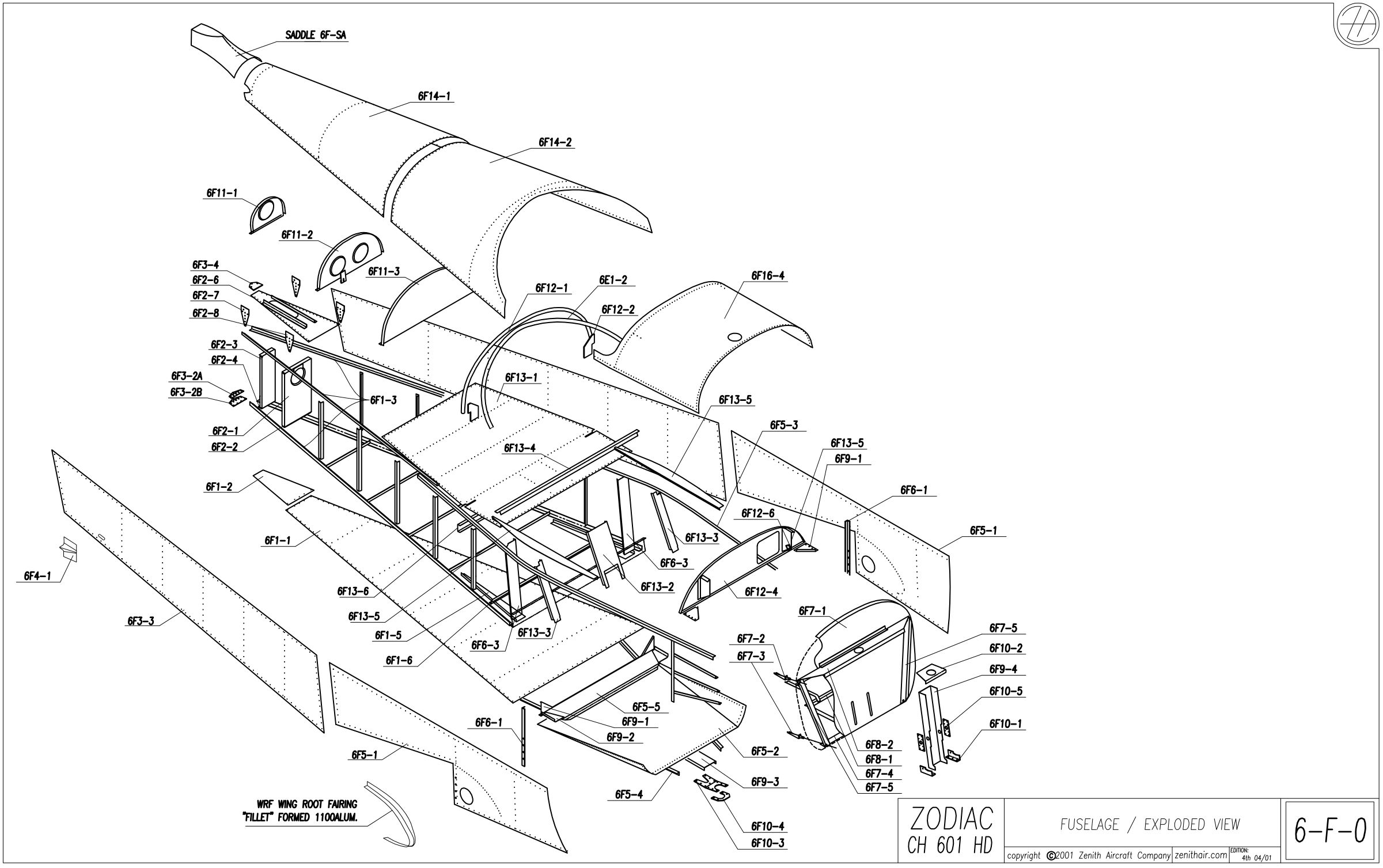

Фюзеляж CH 601 HD: выберите узел на схеме и откройте последовательность сборки.

Формование верхних передних стрингеров Формование передней нижней обшивки Примерка перегородки и стенд задних профилей Подготовка подлокотника и крепления ремня

Сборка разделена на главы: хвостовая часть, подготовка передней части и следующие узлы. Рядом с каждой группой операций показана её схема; рисунки открываются крупно без изменения пропорций.

Выверка центроплана на столе Пол, опора пяток и противопожарная перегородка Стыковка хвостовой части и осевая нить Высота хвостовой части и передние стрингеры

Пол багажного отсека и основные стойки Примерка боковых обшивок и стоек Борт у перегородки и вертикальные усилители Горизонтальные усилители и каркас за сиденьями

Задние шпангоуты и верхняя обшивка Трубчатые дуги, средняя обшивка и косынки Приборная перегородка, передний верх и накладки Сопряжение крыла с бортом и зализ

Разметка узлов моторамы и верхний усилитель Боковые, нижний и задний усилители Верхняя опора носовой стойки и центральный усилитель Продольный уголок, отверстия опоры и окончательная сверловка Клёпка перегородки и крепления моторамы

Почему HD, HDS и UL размещены отдельно

В строительном руководстве первого издания 1991 года CH 601 HD использует базовые чертежи CH 601 и дополнение HD. HDS использует также собственное дополнение и имеет иные внешние секции крыла. Для UL в архиве есть отдельные документы, в том числе региональные исполнения. Общие названия узлов не делают размеры и операции автоматически одинаковыми.

Обзорный лист 6-F-0: CH 601 HD, 4-е издание, 04/2001. Подробная глава включает старые иллюстрации и сопоставление со сводками изменений HD 09/2003 и 08/2004. Сводки не являются полным комплектом чертежей пятого издания.
