Сиденья и ремни безопасности — CH 750 STOL

Кронштейны ремней, чаши и спинки сидений, анкерные гайки и окончательная установка.

Содержание этой части

Нижние кронштейны ремней безопасности
Сверление кронштейна ремня и опора спинки
Положение опоры спинки на чаше сиденья
Клёпка опор и установка спинки
Фиксация спинки и примерка сиденья в фюзеляже
Анкерные гайки основания сидений
Окончательная установка сиденья и ремней

75-FA-8 · Страница 2 из 8

Нижние кронштейны ремней безопасности

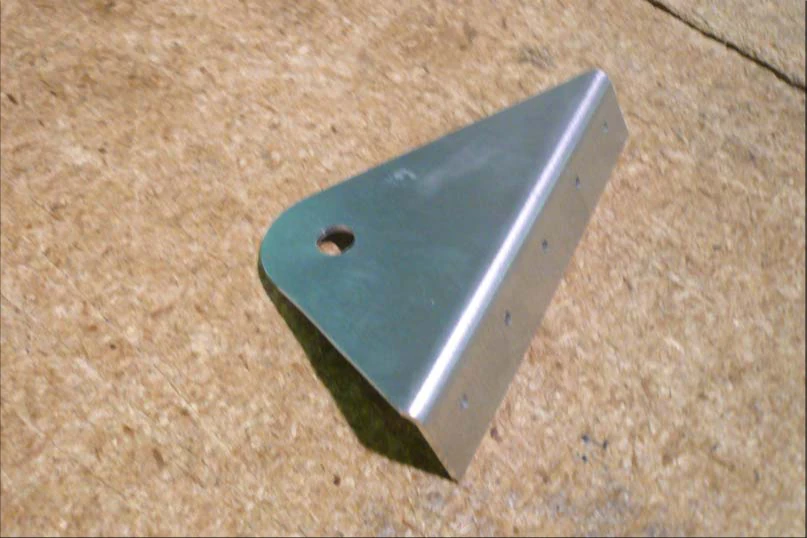

Деталь 75F13-1 — нижний кронштейн ремня безопасности (Lower Seat Belt Attachment; обозначение сохранено по этому мануалу).

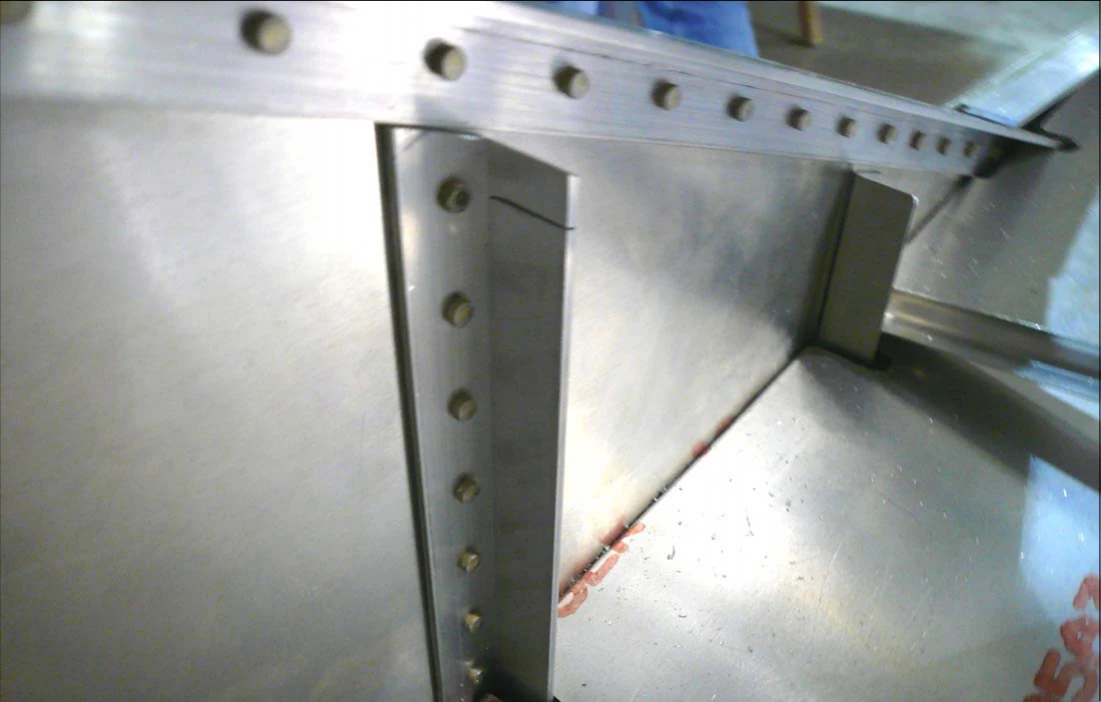

На самом заднем прессованном профиле боковины кабины (75F7-3) проведите линию на расстоянии 30 мм от верха лонжерона. Точное положение детали 75F7-3 смотрите на чертеже 75-CS-1.

Текст оригинала · 75-FA-8, стр. 2

P/N: 75F13-1 Lower Seat Belt Attachment Mark a line 30mm from the top of the Longeron on the Cabin Side on the aft most extrusion (75F7-3). See drawing 75-CS-1 for the specific location of 75F7-3.

75-FA-8 · Страница 3 из 8

Сверление кронштейна ремня и опора спинки

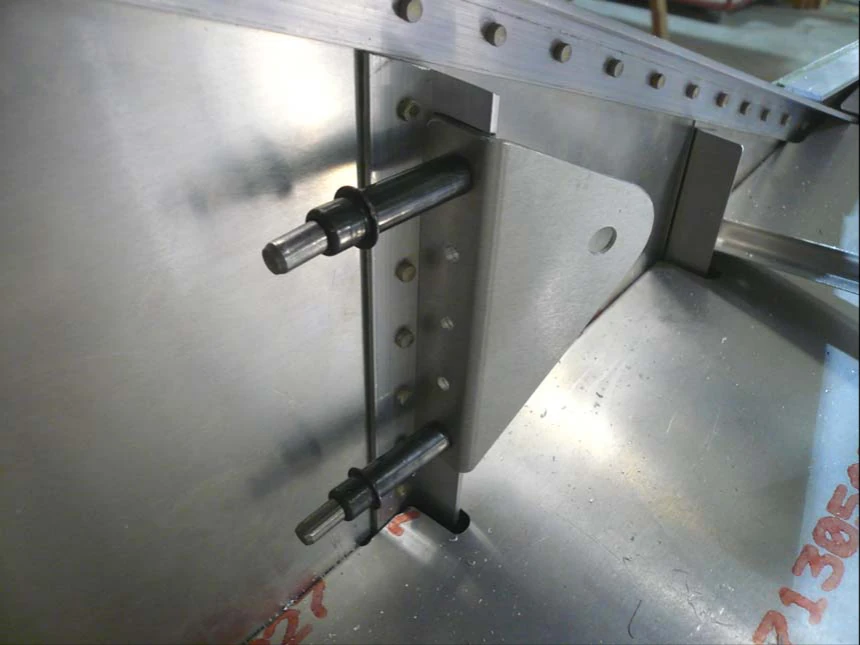

Установите верхнюю кромку нижнего кронштейна ремня по разметке на прессованном профиле и закрепите струбциной. Сверлом №40 (#40) перенесите отверстия из кронштейна в профиль, установите Cleco. Последовательно рассверлите отверстия сверлами №30 (#30) и №20 (#20).

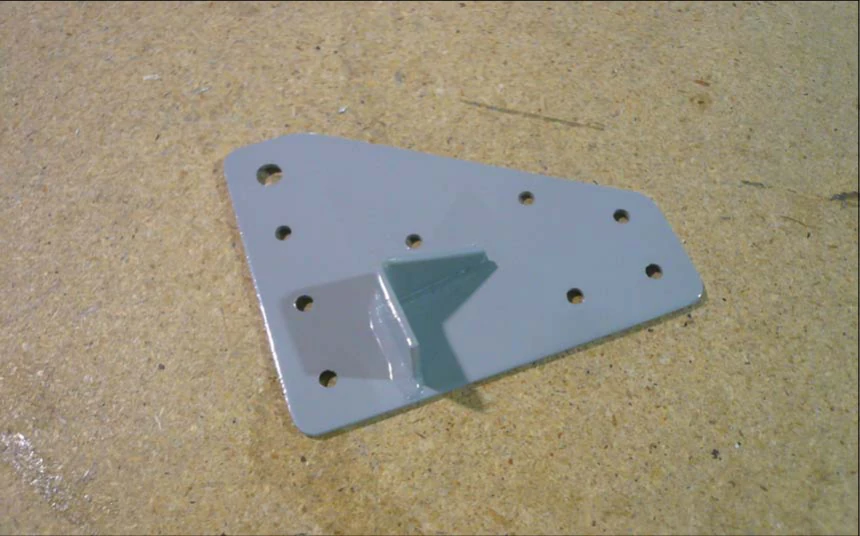

Деталь 75F13-2 — опора спинки сиденья.

Текст оригинала · 75-FA-8, стр. 3

Clamp the top edge of the Lower Seat Belt Attachment flush with the mark on the extrusion. Use a #40 drill bit to back drill through the Seat Belt Attachment into the extrusion and Cleco. Expand the holes with a #30 drill bit then a #20 drill bit. P/N: 75F13-2 Seat Back Support

75-FA-8 · Страница 4 из 8

Положение опоры спинки на чаше сиденья

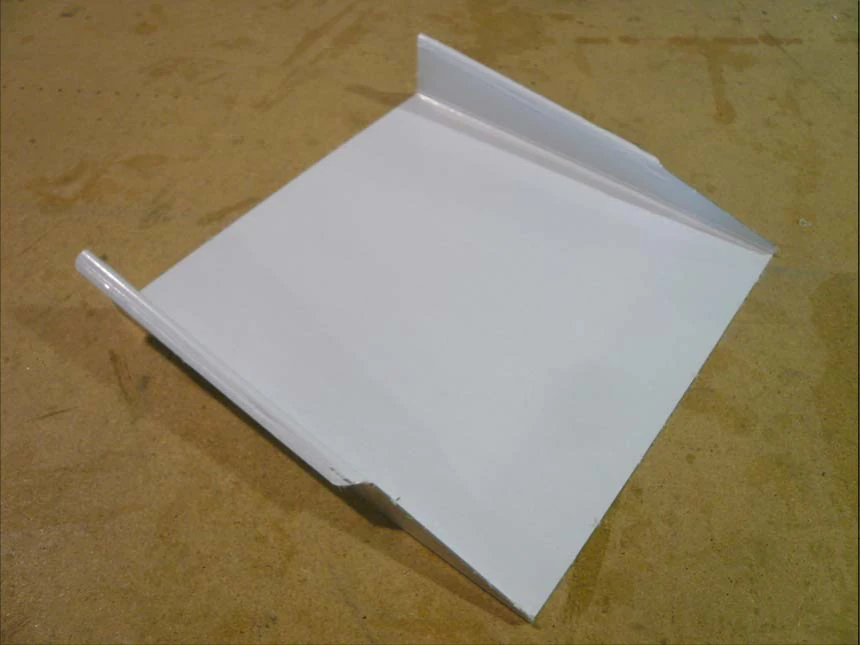

Деталь 75F13-6 — чаша сиденья.

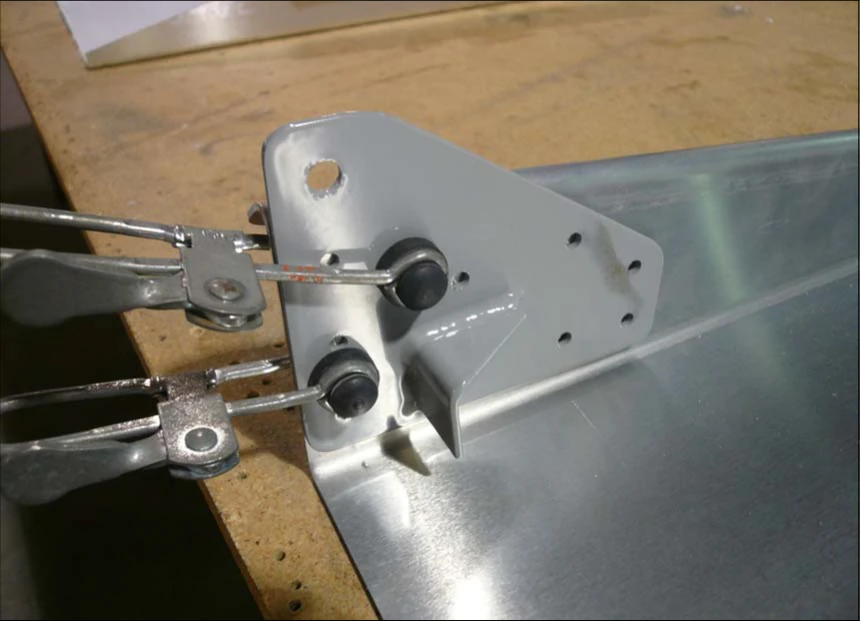

На боковой стороне чаши сиденья проведите линию на расстоянии 6 мм вверх от её нижней кромки. Совместите низ опоры спинки с этой линией и прижмите опору к чаше струбциной.

Текст оригинала · 75-FA-8, стр. 4

P/N: 75F13-6 Seat Pan Mark a line on the side of the Seat Pan 6mm up from the bottom of the Seat Pan. Position the bottom of the Seat Back Support flush on the line and clamp the Seat Back Support to the Seat Pan.

75-FA-8 · Страница 5 из 8

Клёпка опор и установка спинки

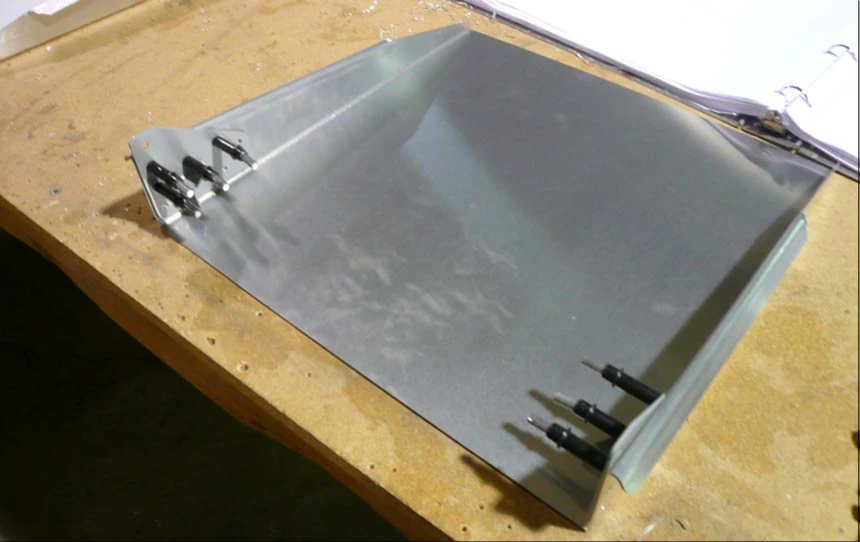

Сверлом №20 (#20) перенесите отверстия из опоры спинки в чашу сиденья, установите Cleco. Снимите опоры, удалите заусенцы и приклепайте опоры к чаше заклёпками AS5 — это заклёпки A5 из нержавеющей стали.

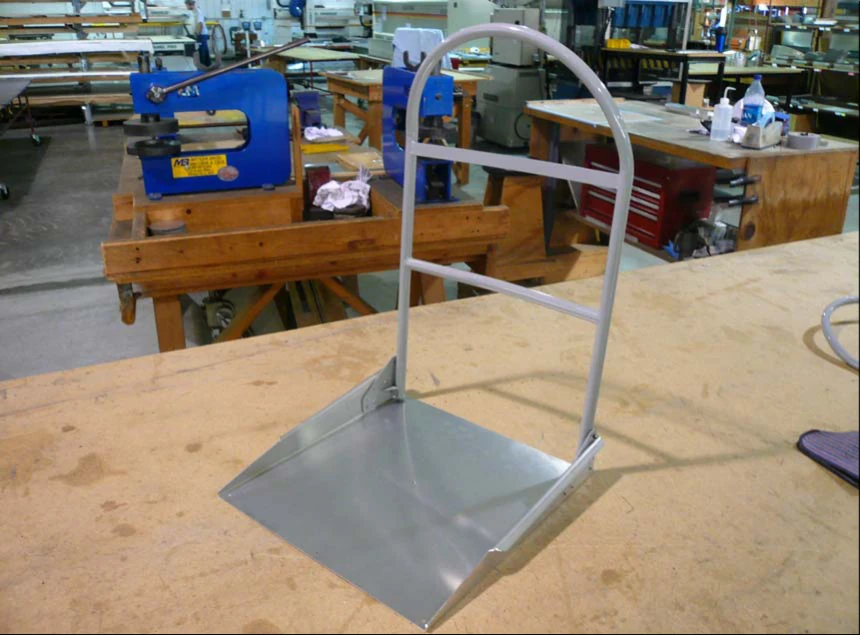

Установите спинку на её опоры. Разведите боковые стороны чаши настолько, чтобы палец спинки вошёл в отверстие опоры.

Деталь 75F13-4 — спинка сиденья.

Текст оригинала · 75-FA-8, стр. 5

Use a #20 drill bit to back drill through the Seat Back Support into the Seat Pan and Cleco. Remove the Seat Back Supports, deburr, and rivet the Seat Back Supports to the Seat Pan using AS5 (stainless steel A5 rivets). Install the Seat Back on the Seat Back Supports. Spread the sides of the Seat Pan so the pin on the Seat Back will slip in the hole in the Seat Back Support. P/N: 75F13-4 Seat Back

75-FA-8 · Страница 6 из 8

Фиксация спинки и примерка сиденья в фюзеляже

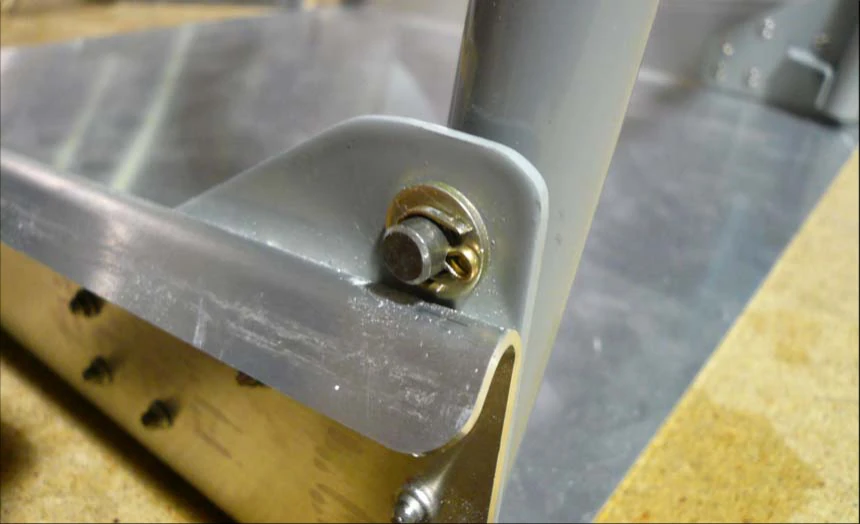

Кернером наметьте отверстие на пальце спинки сиденья. Просверлите отверстие под шплинт сверлом №40 (#40). Установите спинку на опору, наденьте шайбу и вставьте шплинт, чтобы удержать спинку на опоре.

Установите сиденье в фюзеляже. Сверлом №40 (#40) перенесите отверстия чаши сиденья в основание сидений. Рассверлите отверстия сверлом №12 (#12), установите Cleco. Для нескольких положений сиденья можно просверлить дополнительные отверстия под анкерные гайки. При смещении сиденья назад проверьте зазор между спинкой и боковыми профилями.

Текст оригинала · 75-FA-8, стр. 6

Use a punch to mark a hole location on the pin of the Seat Back. Use a #40 drill bit to drill the hole for the cotter pin. Install the Seat Back on the Seat Back Support. Use a washer and install the cotter pin to retain the Seat Back on the Seat Back Support. Position the Seat in the Fuselage. Back drill through the Seat Pan into the Seat Base using a #40 drill bit. Expand the holes with a #12 drill bit and Cleco. Several Seat positions can be set by drill additional holes for more nut plates. When positioning the Seat further aft, check that the Seat Back has clearance on the Side Channels.

75-FA-8 · Страница 7 из 8

Анкерные гайки основания сидений

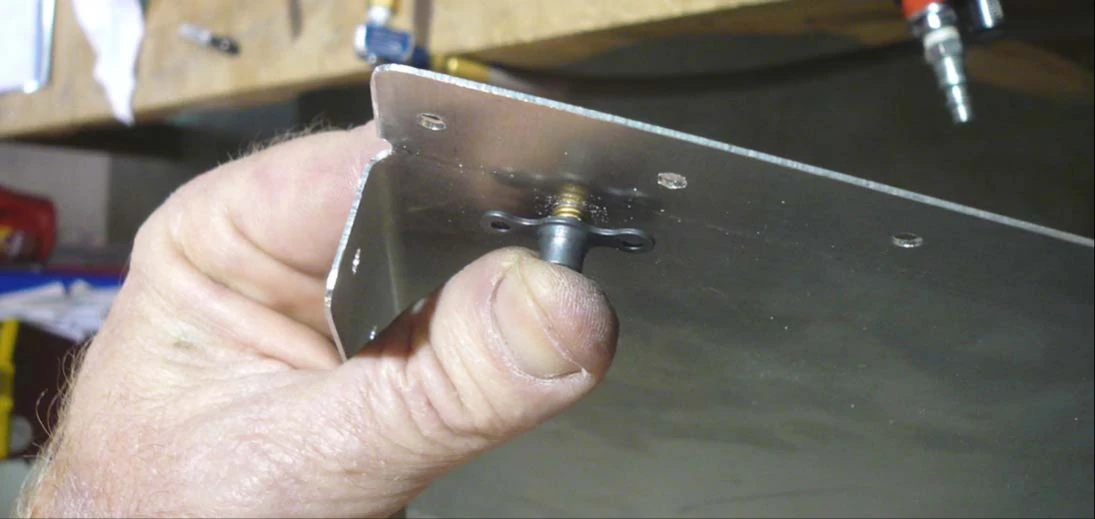

Чтобы отцентрировать анкерную гайку относительно отверстия, затяните в неё винт через отверстие основания сиденья.

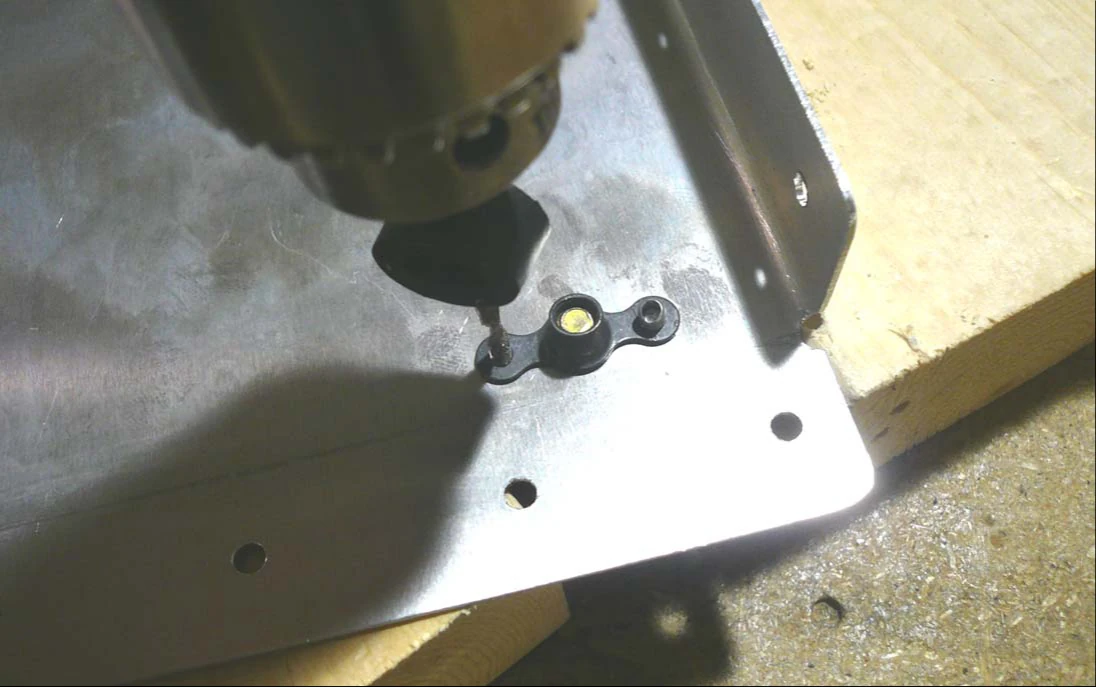

Сверлом №40 (#40) перенесите заклёпочные отверстия анкерной гайки в основание сидений и установите Cleco. Удалите заусенцы и приклепайте анкерные гайки к основанию заклёпками A3.

Текст оригинала · 75-FA-8, стр. 7

To center the Nutplate on the hole, tighten the Screw through the hole in the Seat Base on the Nutplate. Use a #40 drill bit to back drill through the Nutplate into the Seat Base and Cleco. Deburr the holes and rivet the Nutplates to the Seat Base with A3 rivets.

75-FA-8 · Страница 8 из 8

Окончательная установка сиденья и ремней

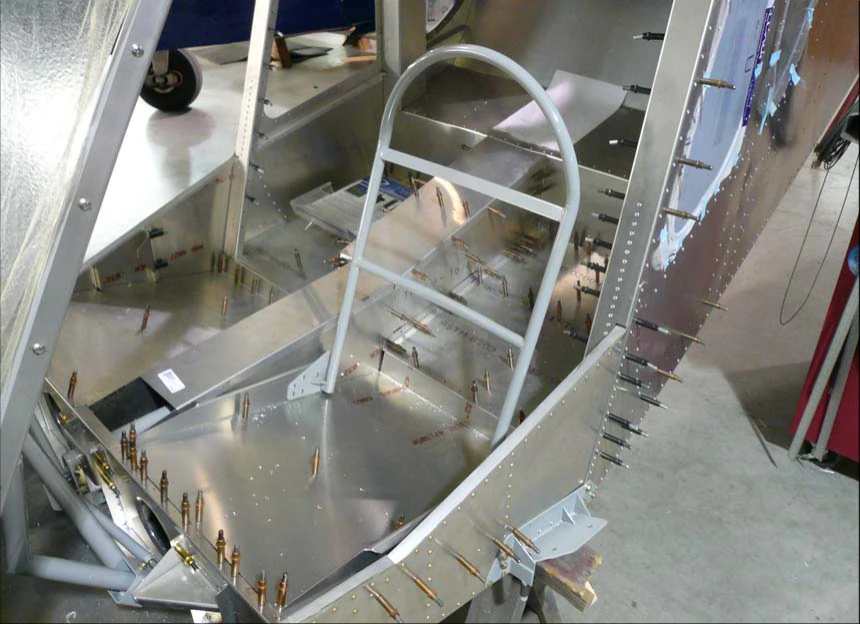

Верните основание сидений в фюзеляж и прикрутите сиденье к основанию винтами.

Примечание: на верхней фотографии вместо винтов сиденье удерживают фиксаторы Cleco.

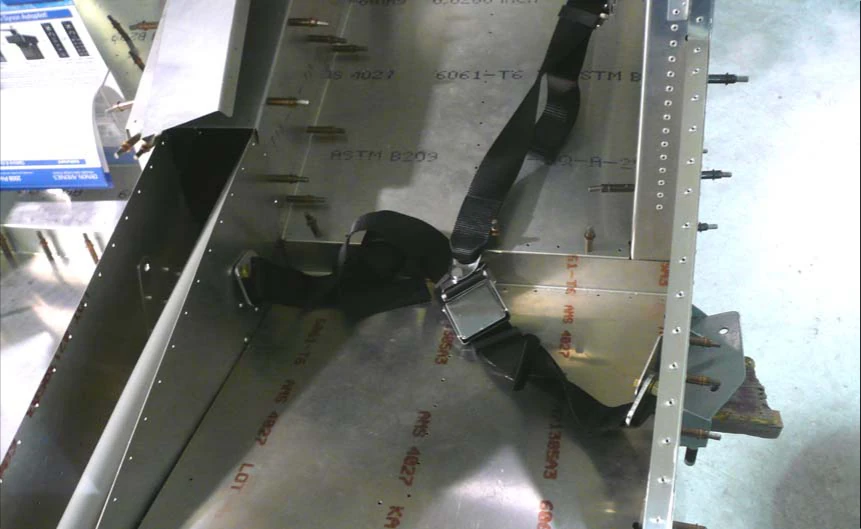

Прикрепите ремни безопасности к соответствующим кронштейнам болтами. Между внутренним креплением ремня и боковиной подлокотника установите шайбу, чтобы ремень не тёрся о боковину.

Примечание: убедитесь, что ремень безопасности не трётся об острые кромки.

Текст оригинала · 75-FA-8, стр. 8

Re-install the Seat Base in the Fuselage and screw the Seat to the Seat Base. NOTE: The photo above shows clecos holding in the Seat instead of Screws. Bolt the Seat Belt to the Seat Belt Attachments. Install a washer between the inboard Seat Belt and Arm Rest Side to prevent the Belt from Rubbing on the Arm Rest Side. Note: Make sure the Seat Belt does not chafe on any sharp edges.
