Опоры носовой стойки и боковые пластины

Источники и применимость

Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

Нижняя опора и обновление FF-08

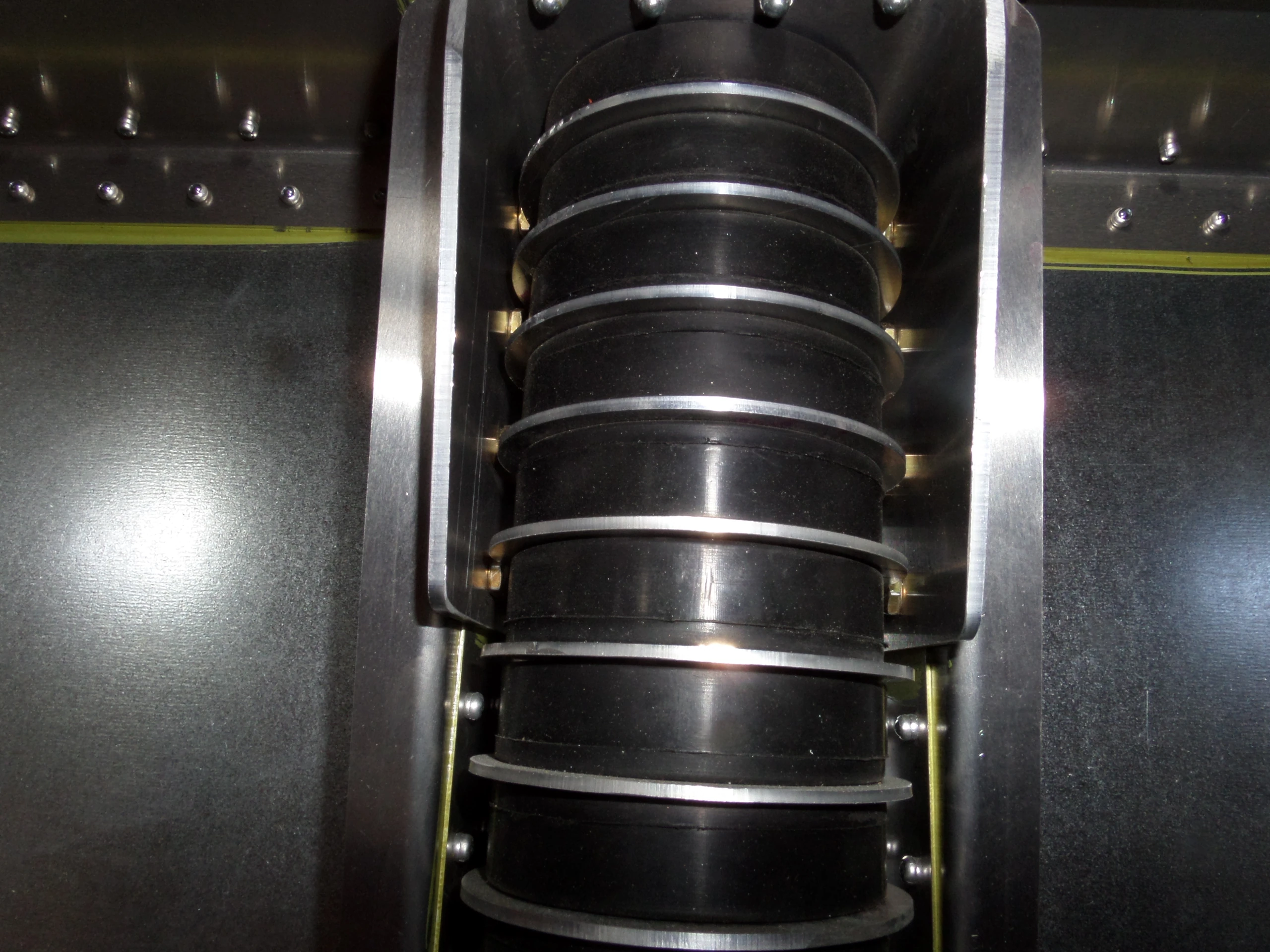

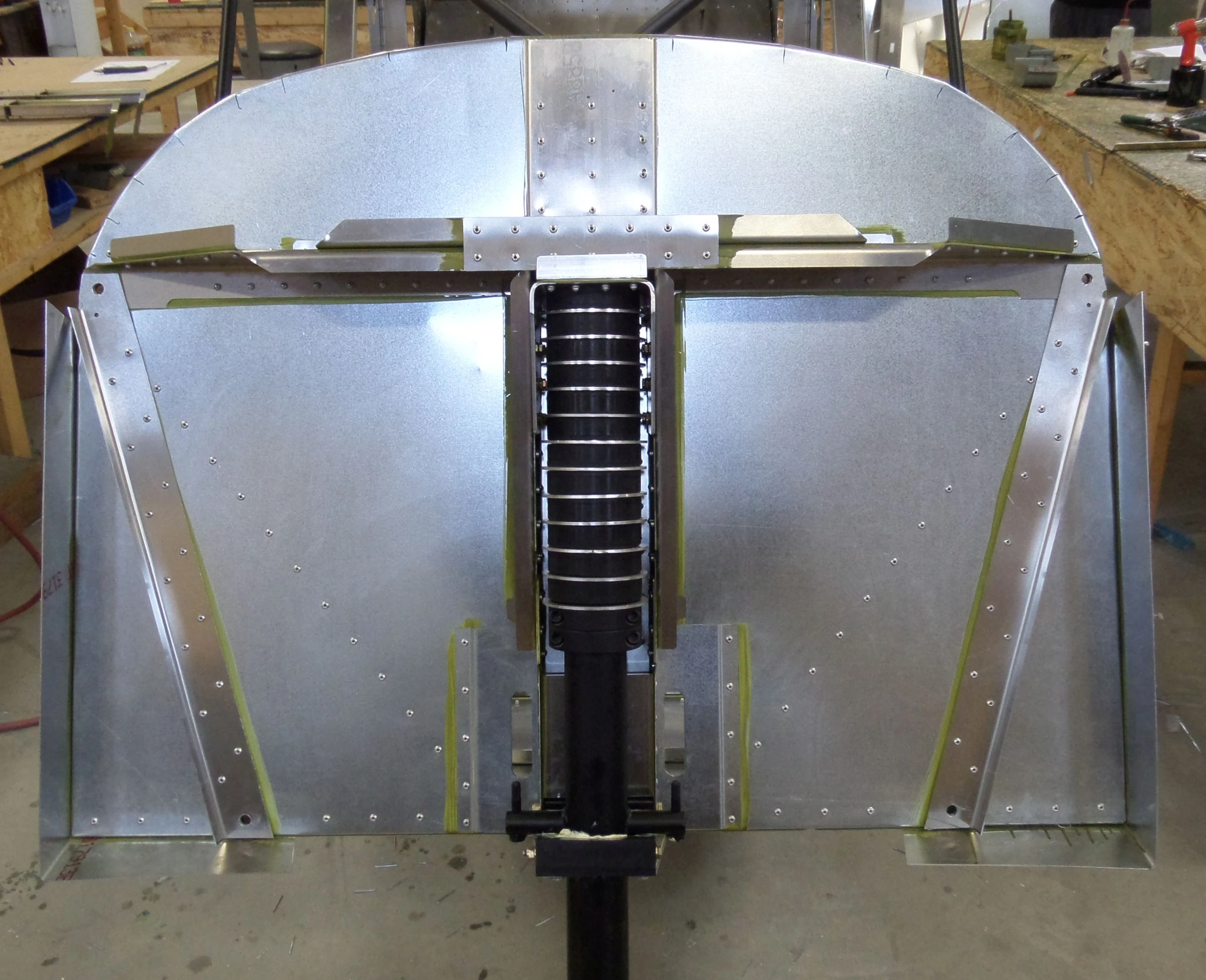

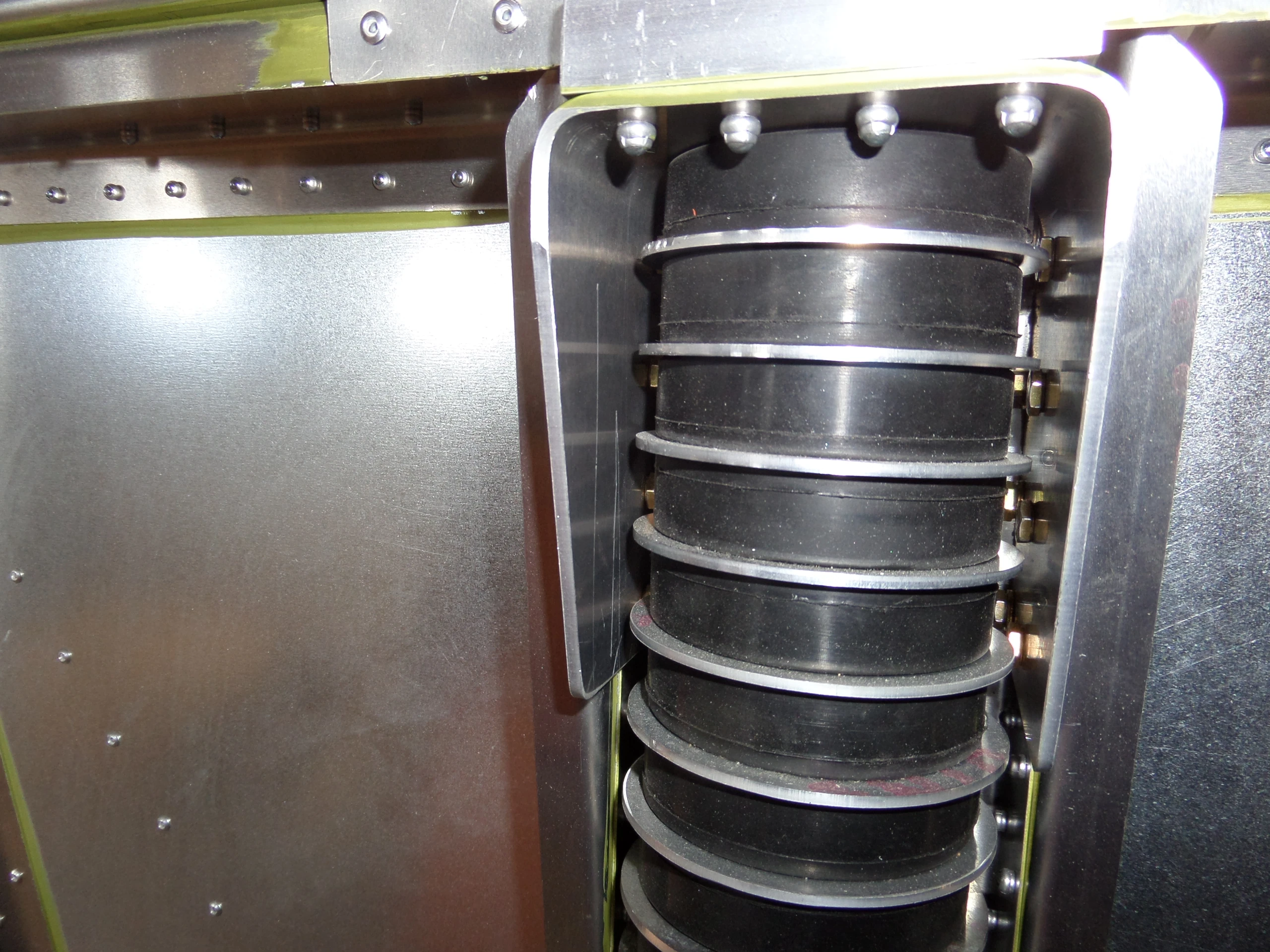

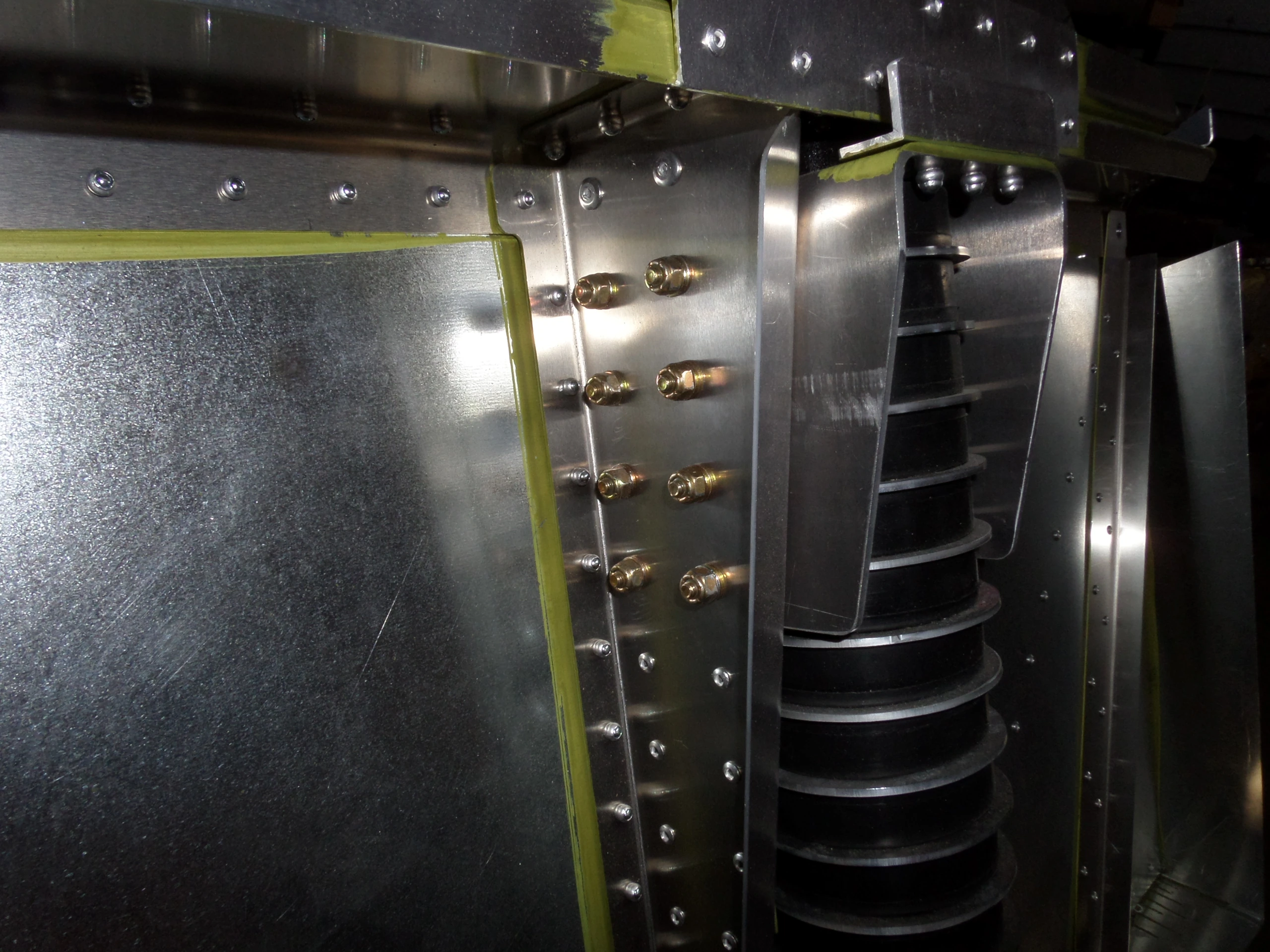

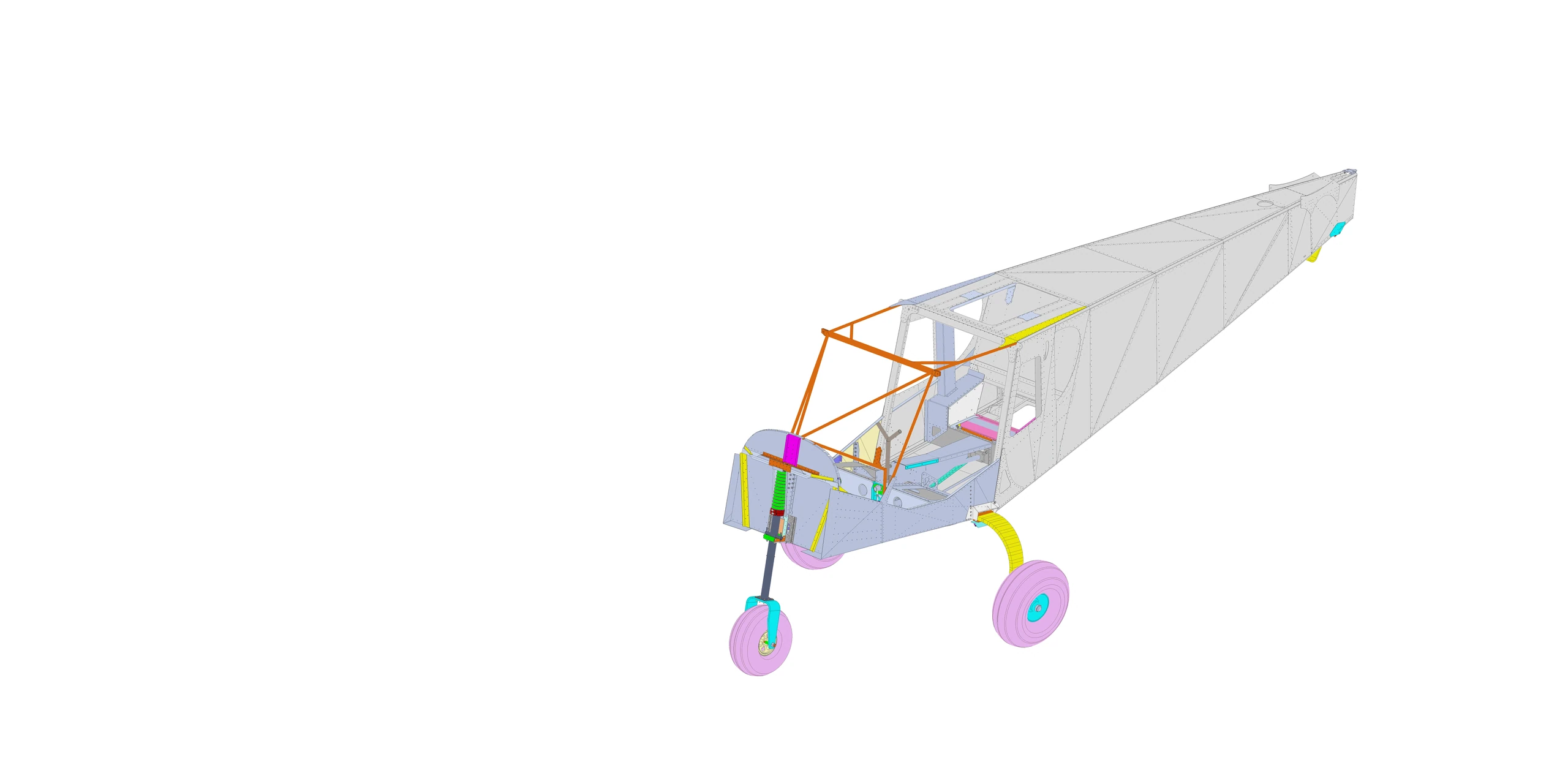

Опоры носовой стойки и боковые пластины — Общий вид узла — Общий вид узла
Обозначение в исходном альбоме
5 puck assembly.jpg

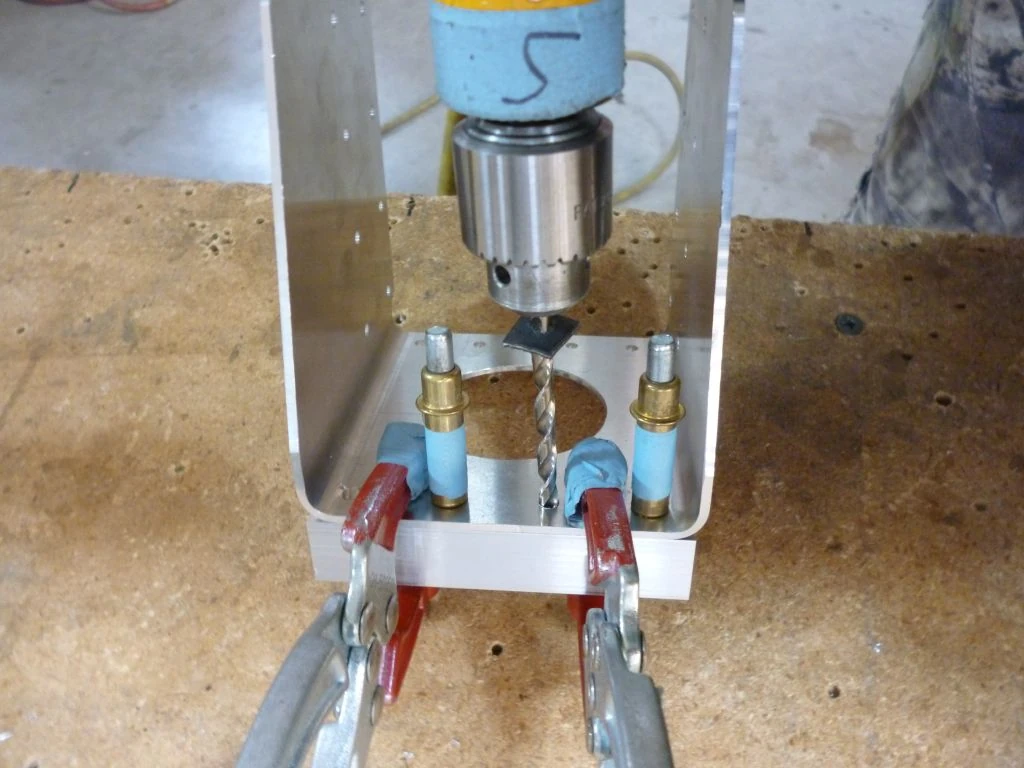

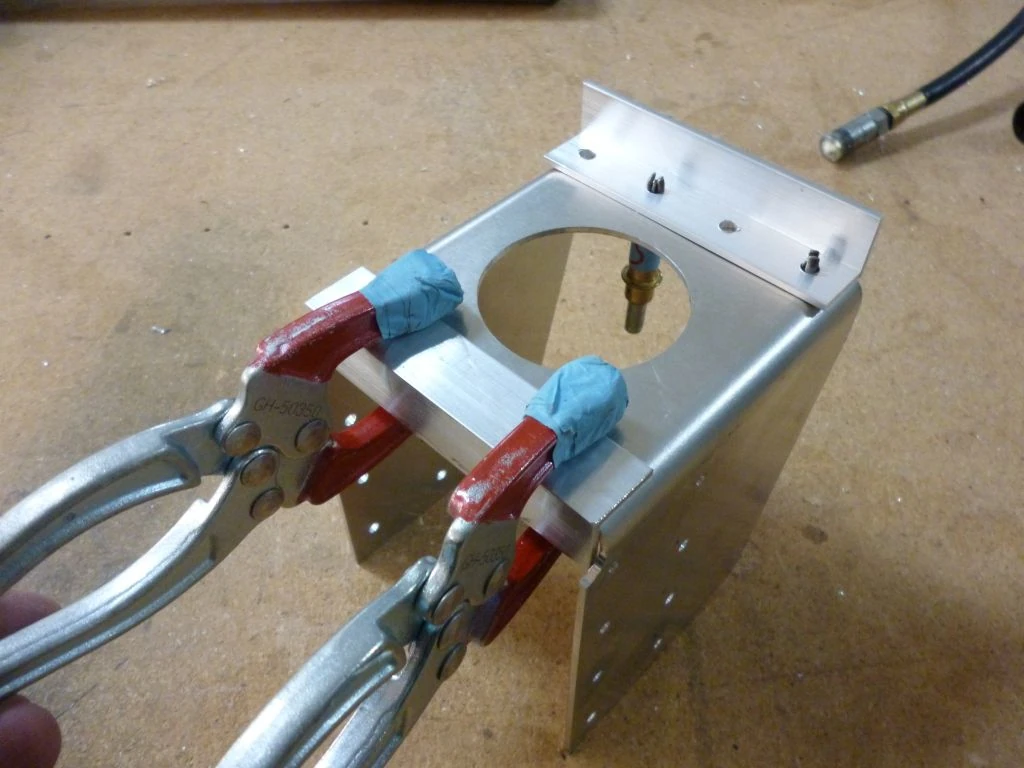

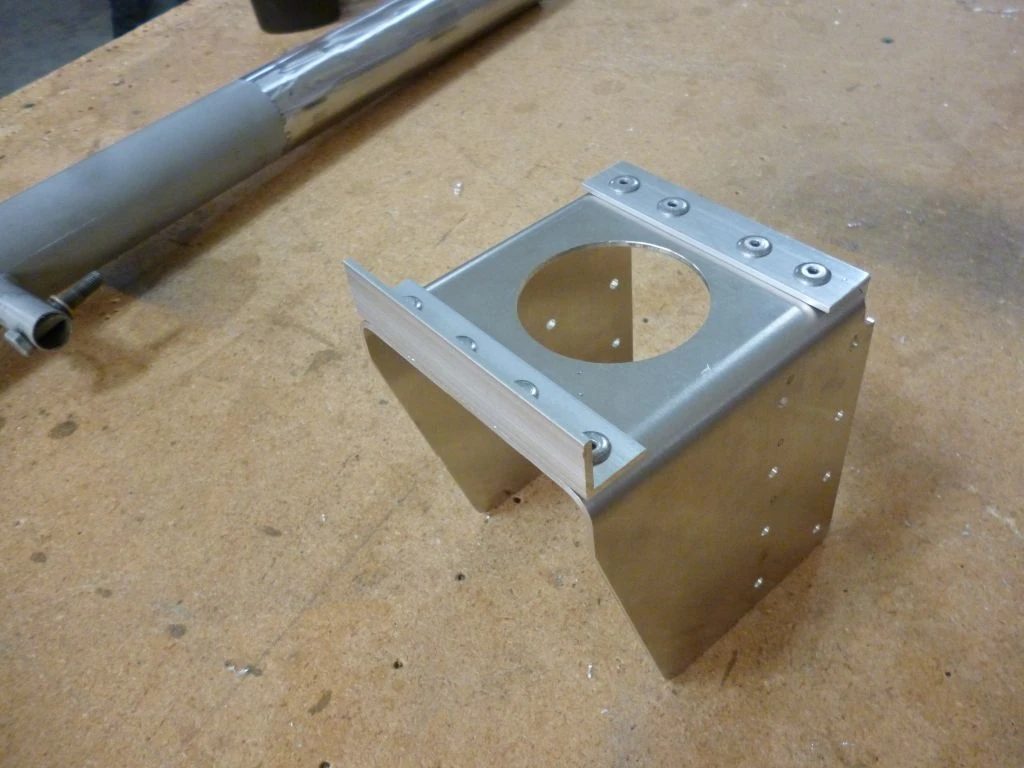

Сборка верхнего упора

Лист SD75-LL-01, 10.12.2023. Верхний упор SD75L3-1 соединяется с передним C75L3-2 и задним C75L3-3 уголками восемью A6. Альбом показывает зажим заднего уголка, совместное сверление и клёпку переднего и заднего профилей до установки стойки.

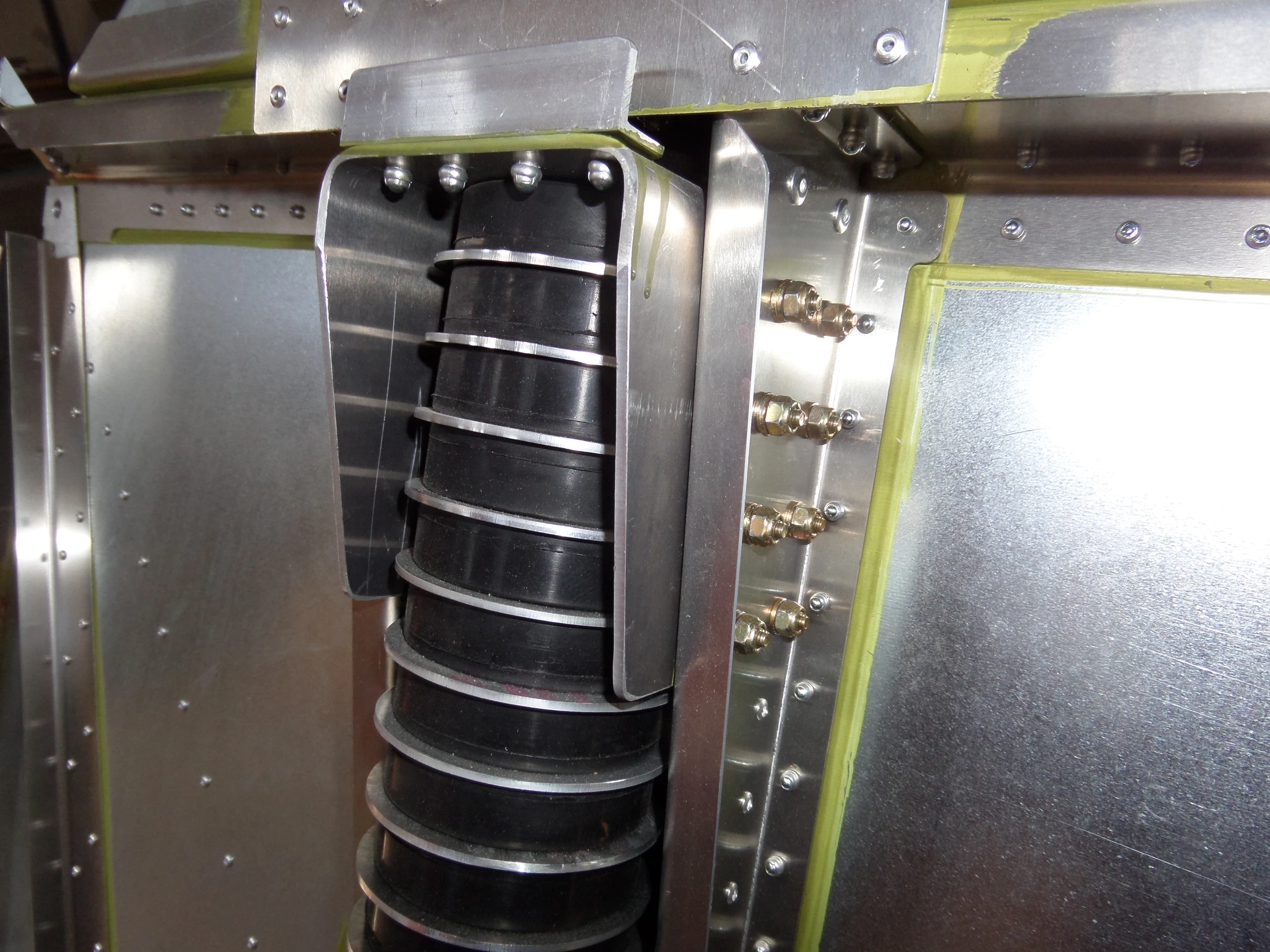

Болты к противопожарной перегородке

Крепление упора к перегородке: передняя группа AN3-5A с двумя шайбами под гайкой, задняя AN3-5A с шайбой под головкой; по восемь болтов в каждой группе. Не переносите одинаковое положение шайб на обе группы.

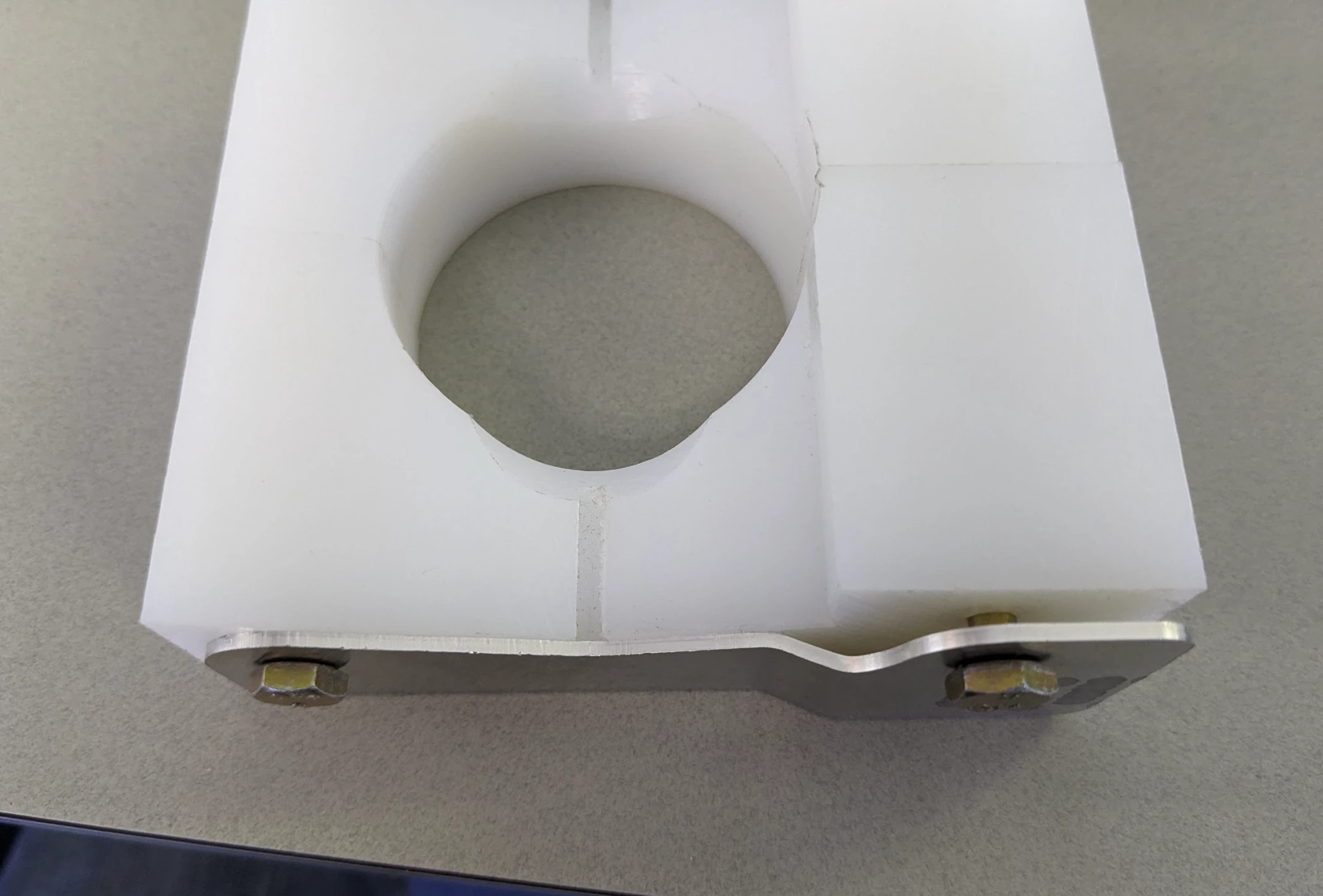

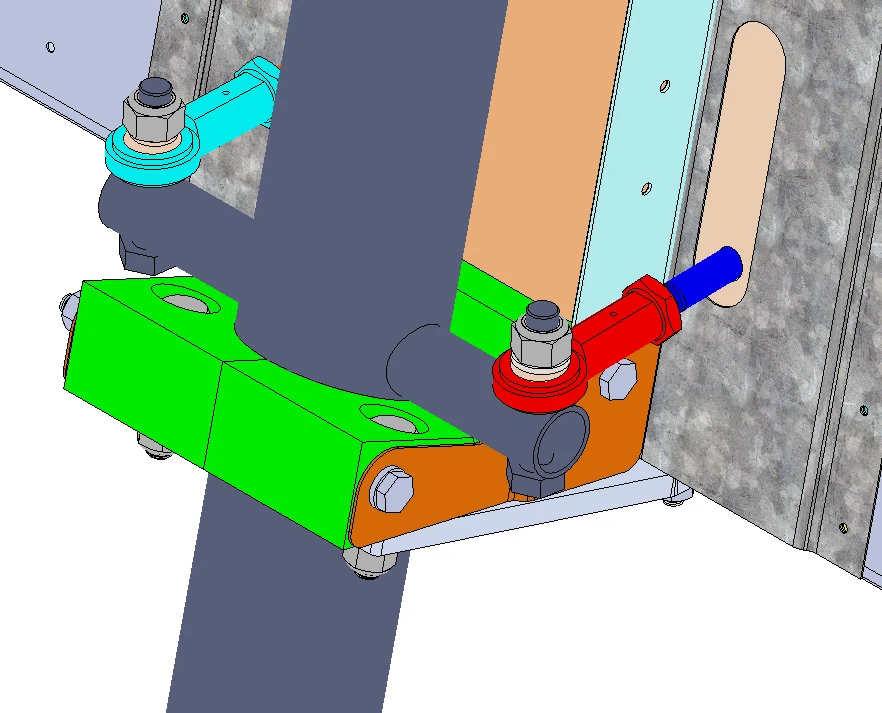

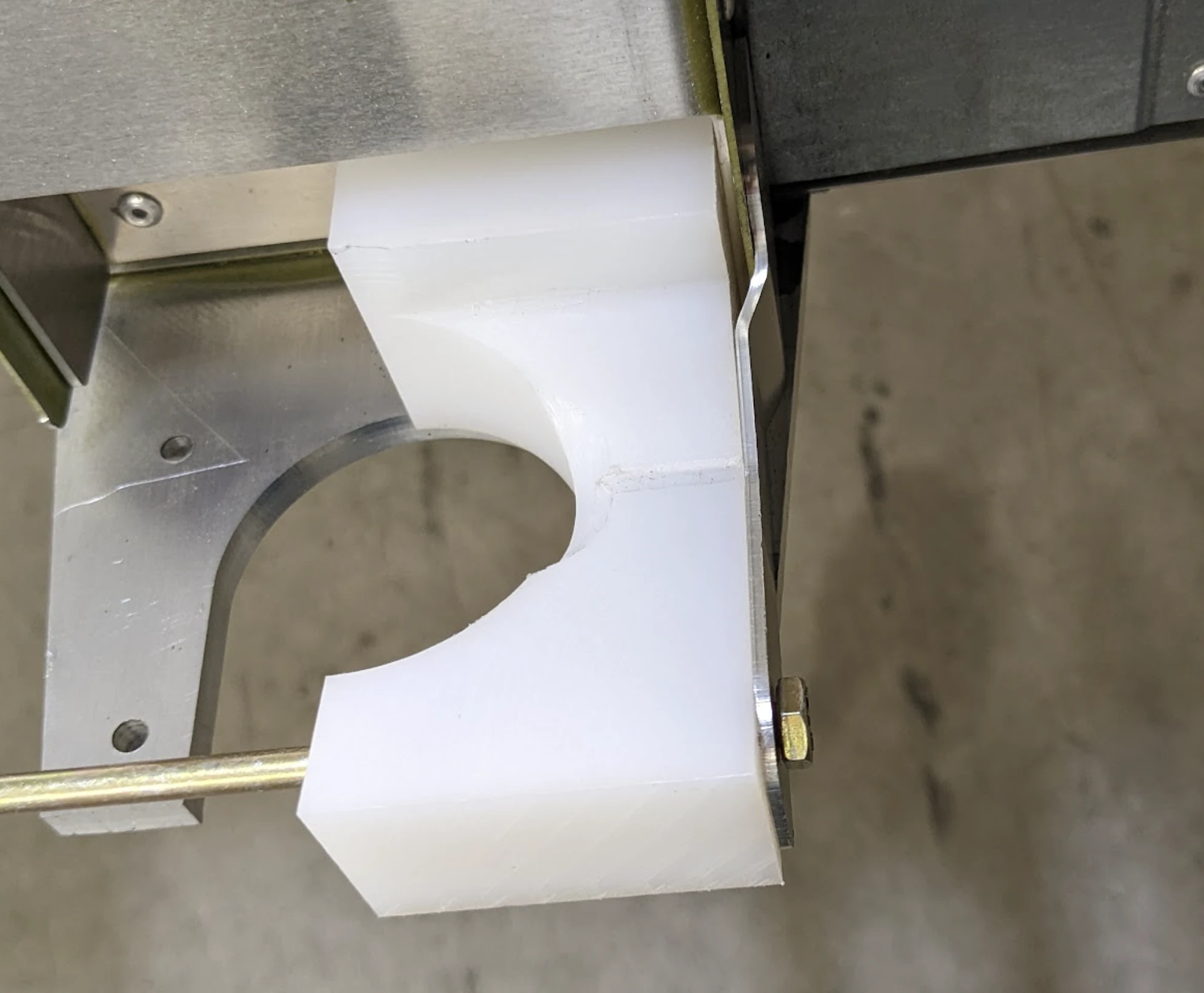

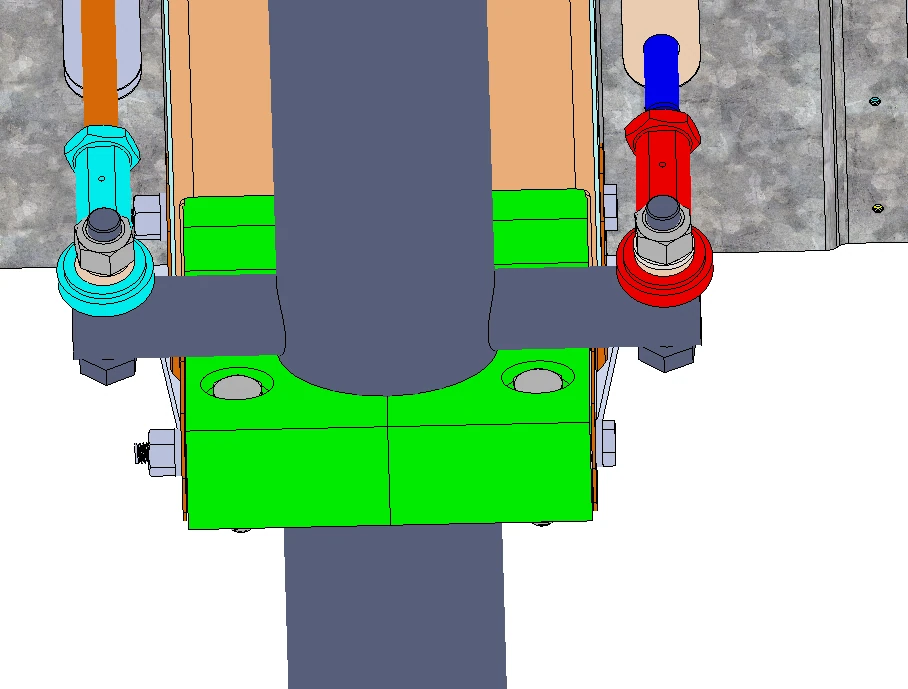

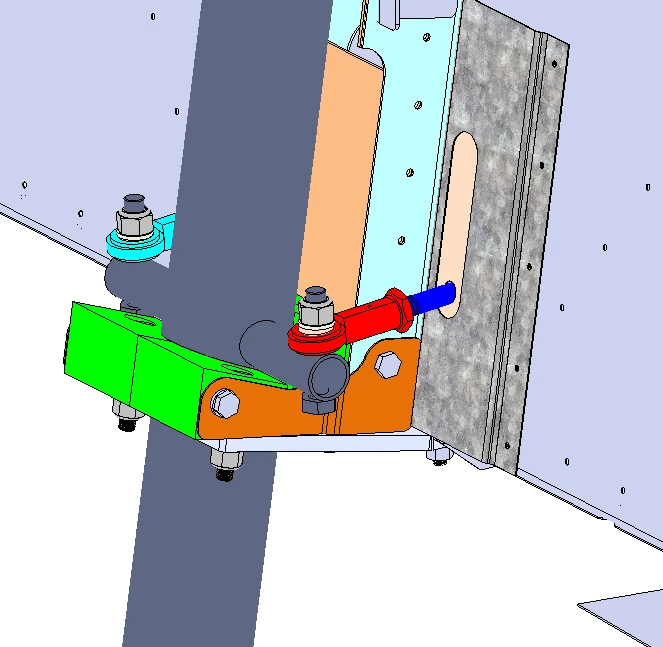

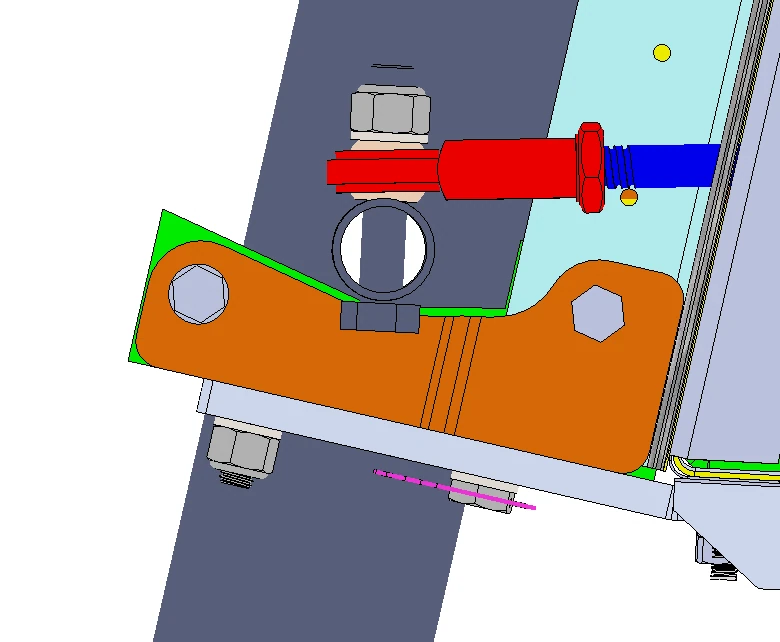

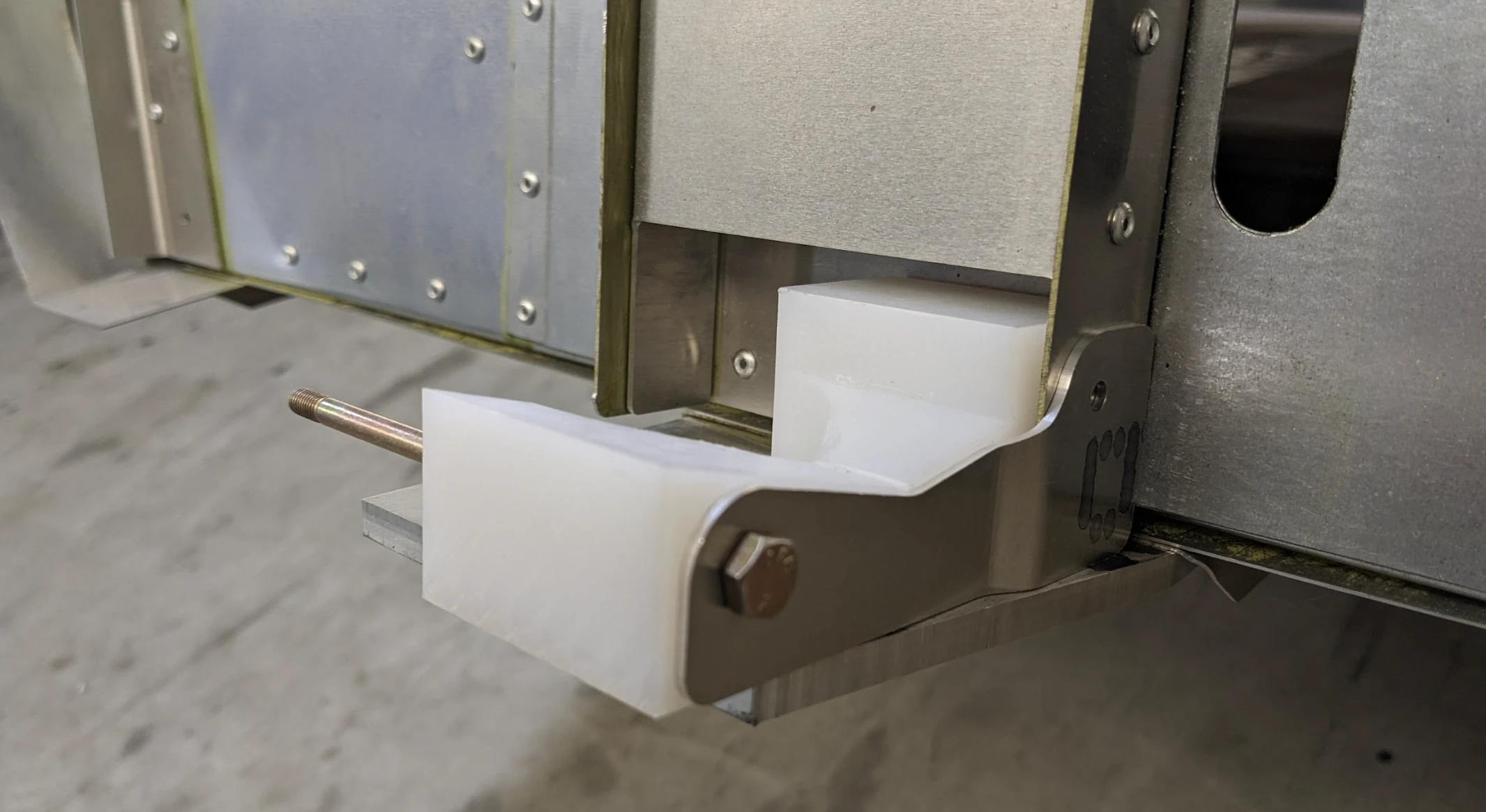

Нижний подшипник и боковые пластины

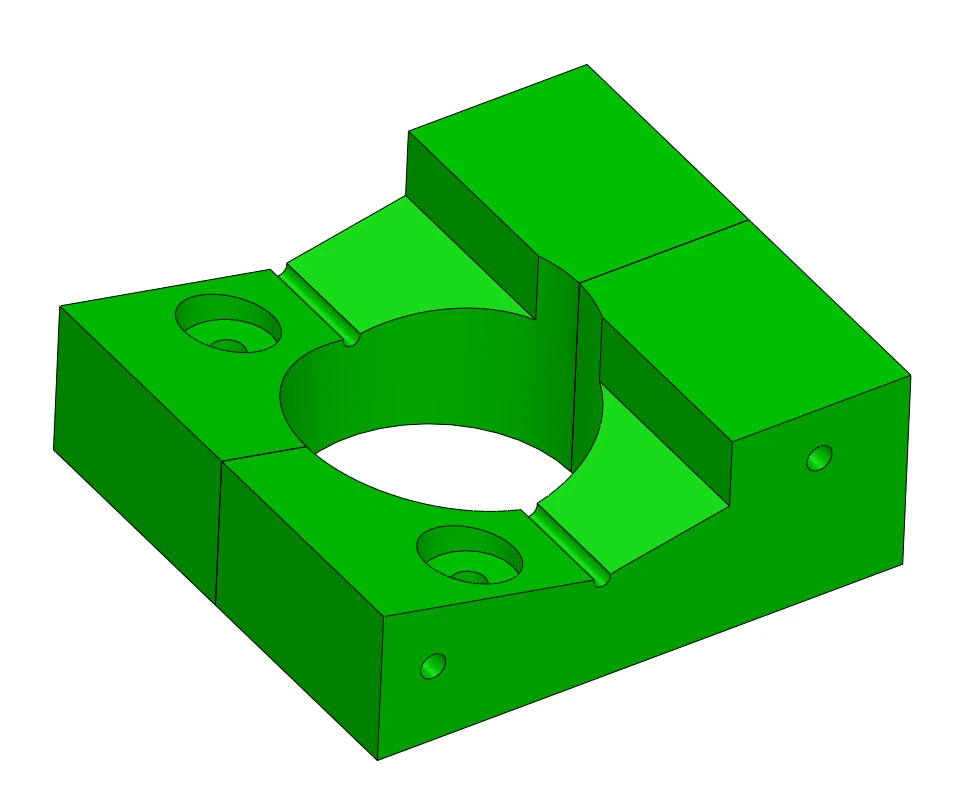

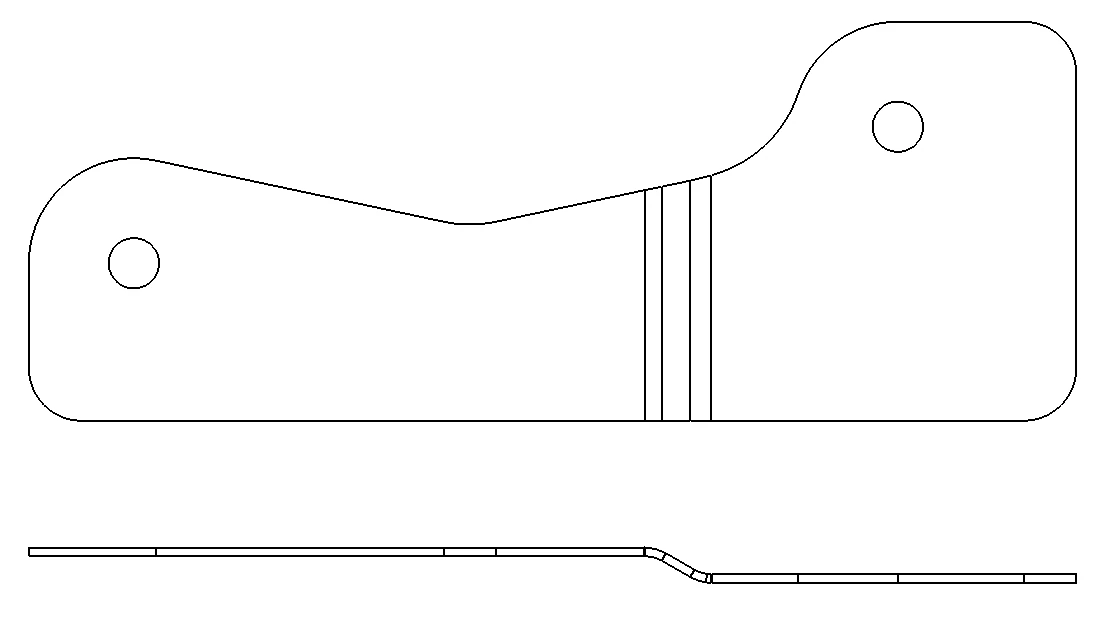

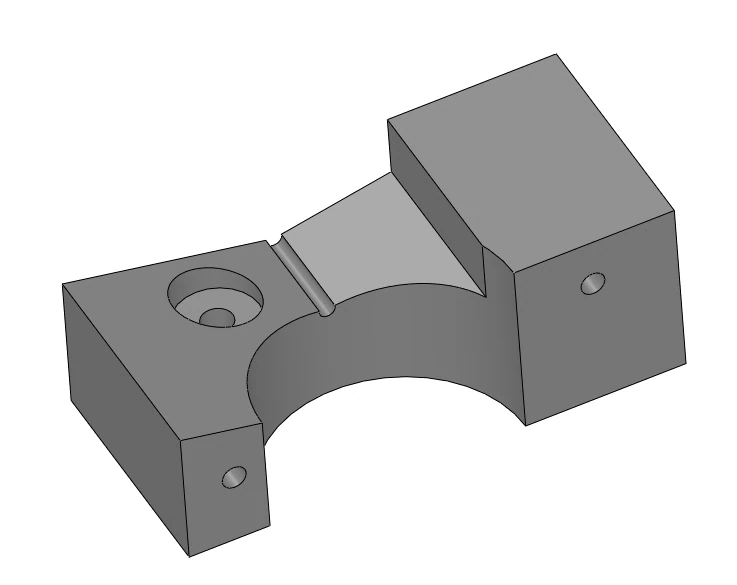

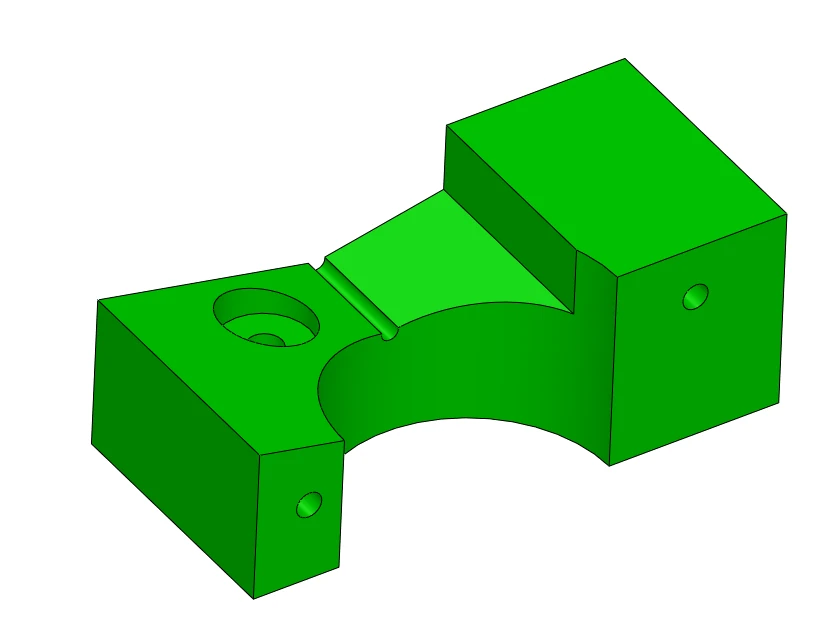

Нижний подшипник 75L1-7 разъёмный. Боковые пластины C75L3-7 — левая и правая. На передней паре креплений по новому листу AN4-13A, на задней AN4H-6A с просверленной головкой. Старые фотографии без боковых пластин не задают актуальную комплектацию.

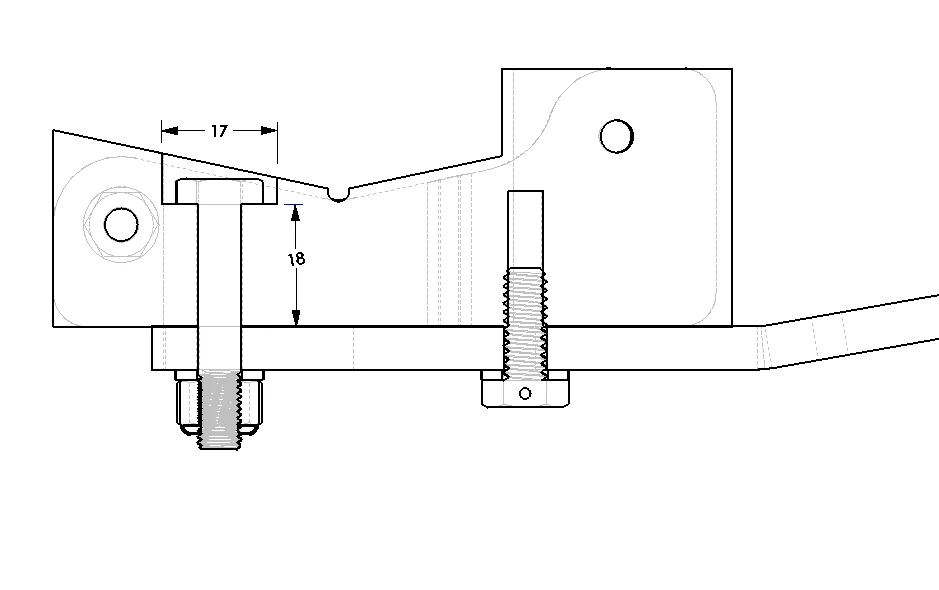

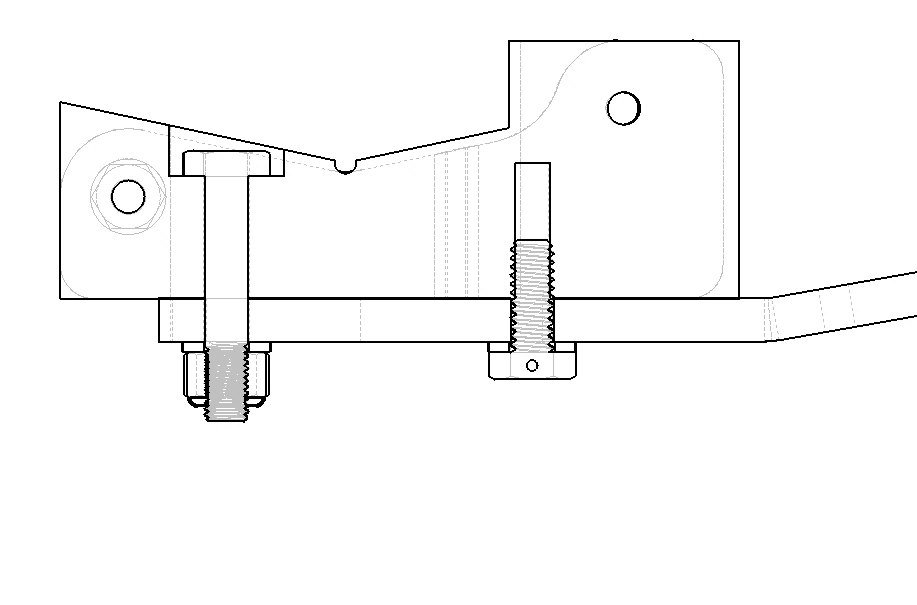

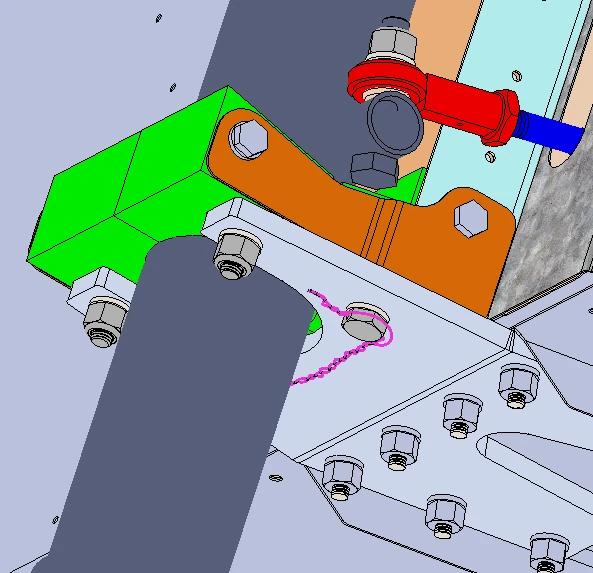

Поперечные болты и контровка

Поперечные болты пластин — AN3-42A с шайбой под головкой и AN3-43A. Расположение и разницу длин сохраняйте по выноскам. Задние AN4H-6A контрятся совместно по LL-02.

Обновление нижней опоры

В подписи нижней опоры ещё встречается C75F12-5. На FF-08 она уже заменена одной SD75F12-5 толщиной 1/4” вместо двух C75F12-5 по 1/8”; сверяйте оба листа и поправку, не возвращайте старый пакет по подписи LL-01.

Дополнительные общие виды (5)

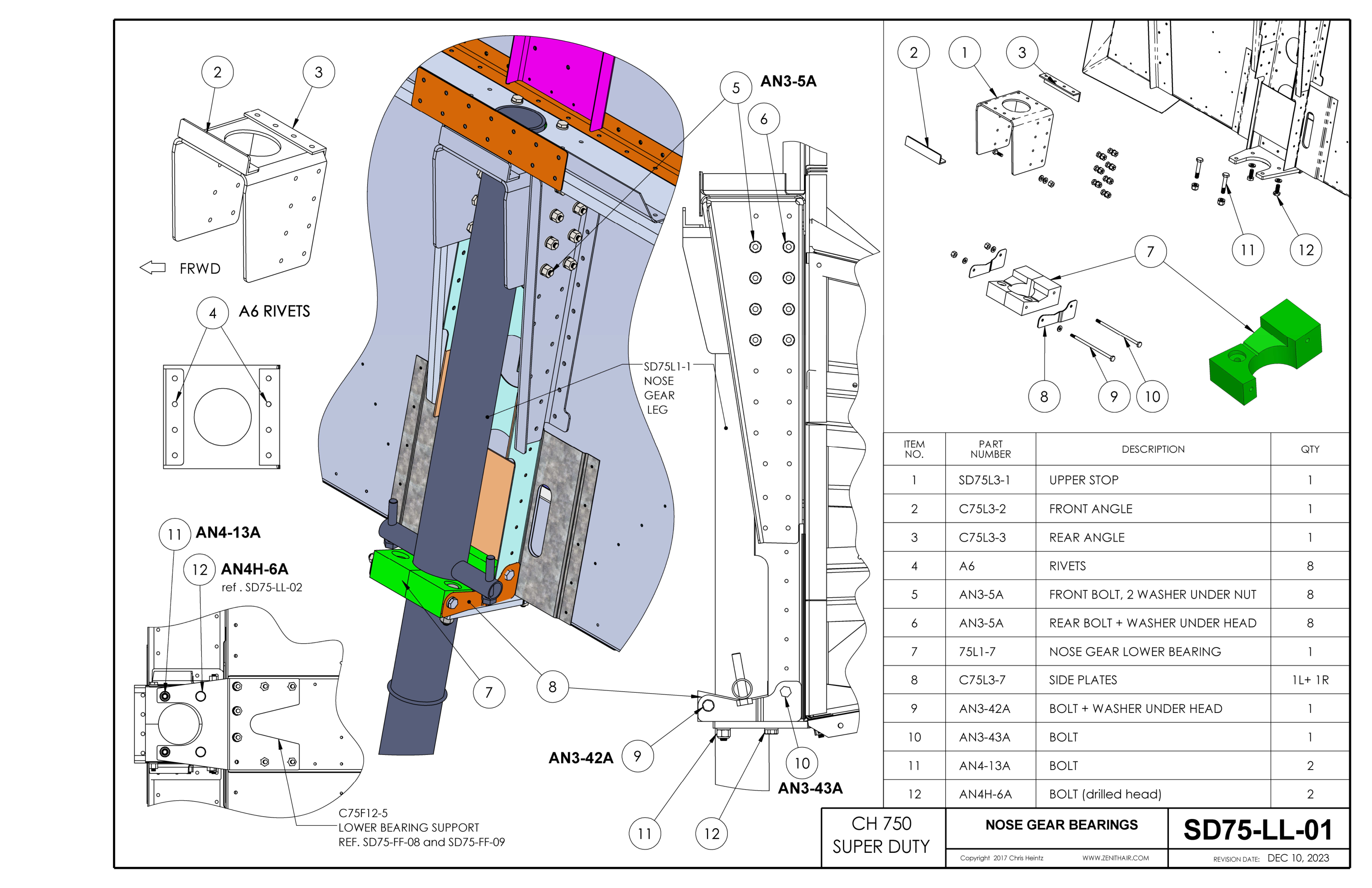

Полный сборочный лист: размеры и таблица деталей

На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
