Топливный кран и магистрали в фюзеляже
Источники и применимость
Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.
Крыльевые баки и выходная арматура
Состав местного комплекта
В комплекте NN-05 есть фотоальбом, но нет отдельного размерного листа или полного текстового IPL. Здесь приведены только проверенные подписи и последовательность примерки по этим снимкам; схема конкретного двигателя и крана необходима отдельно.

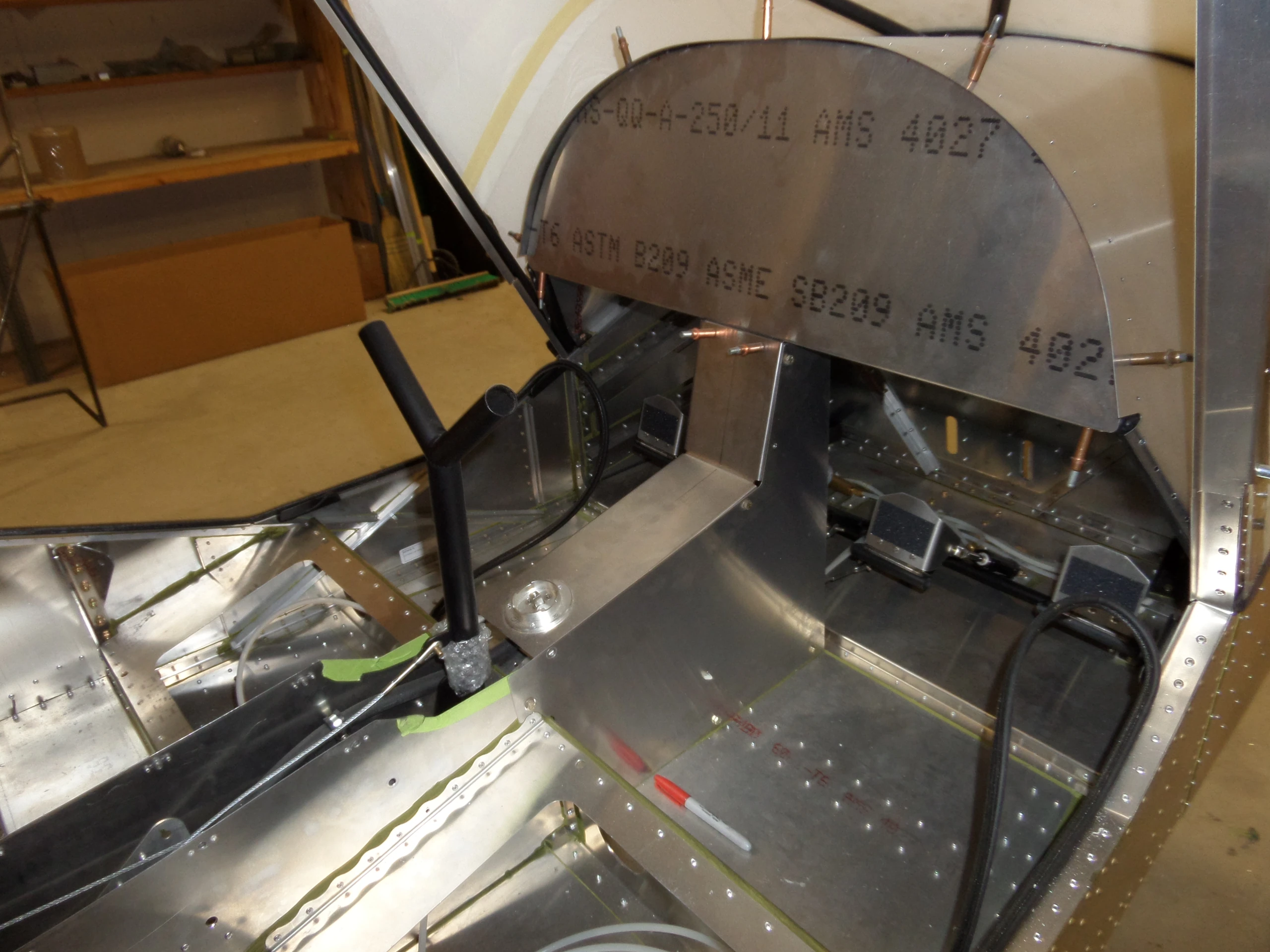

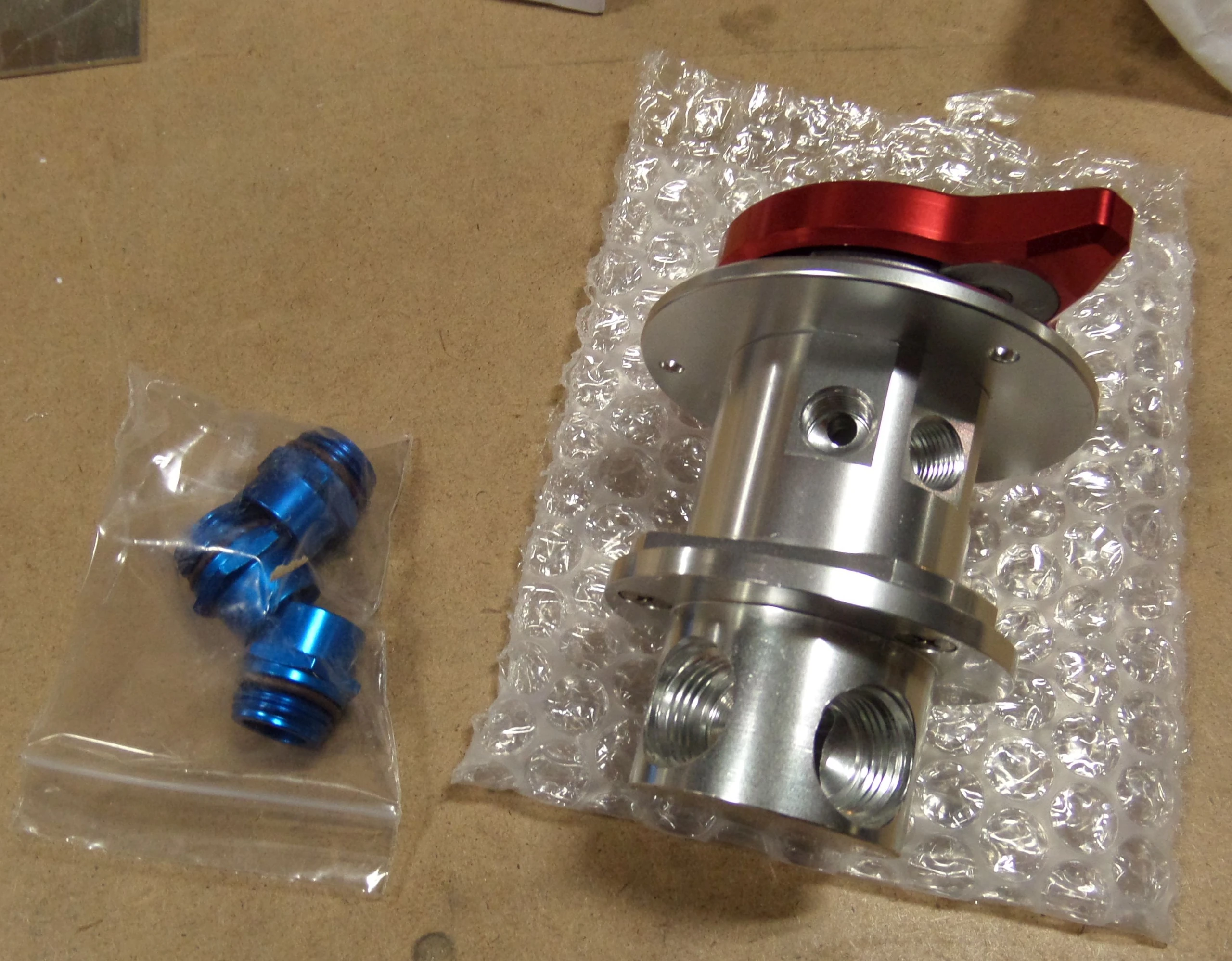

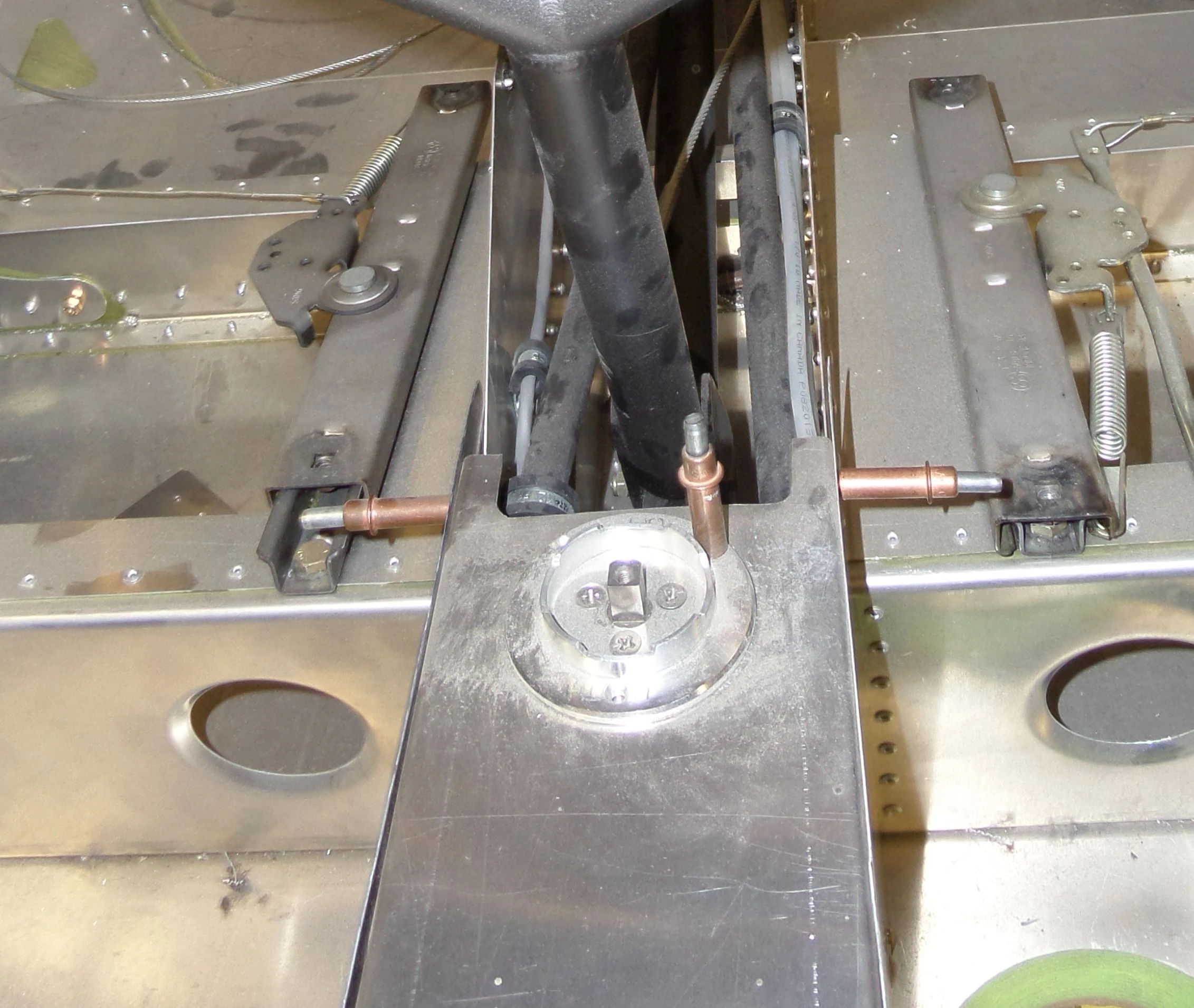

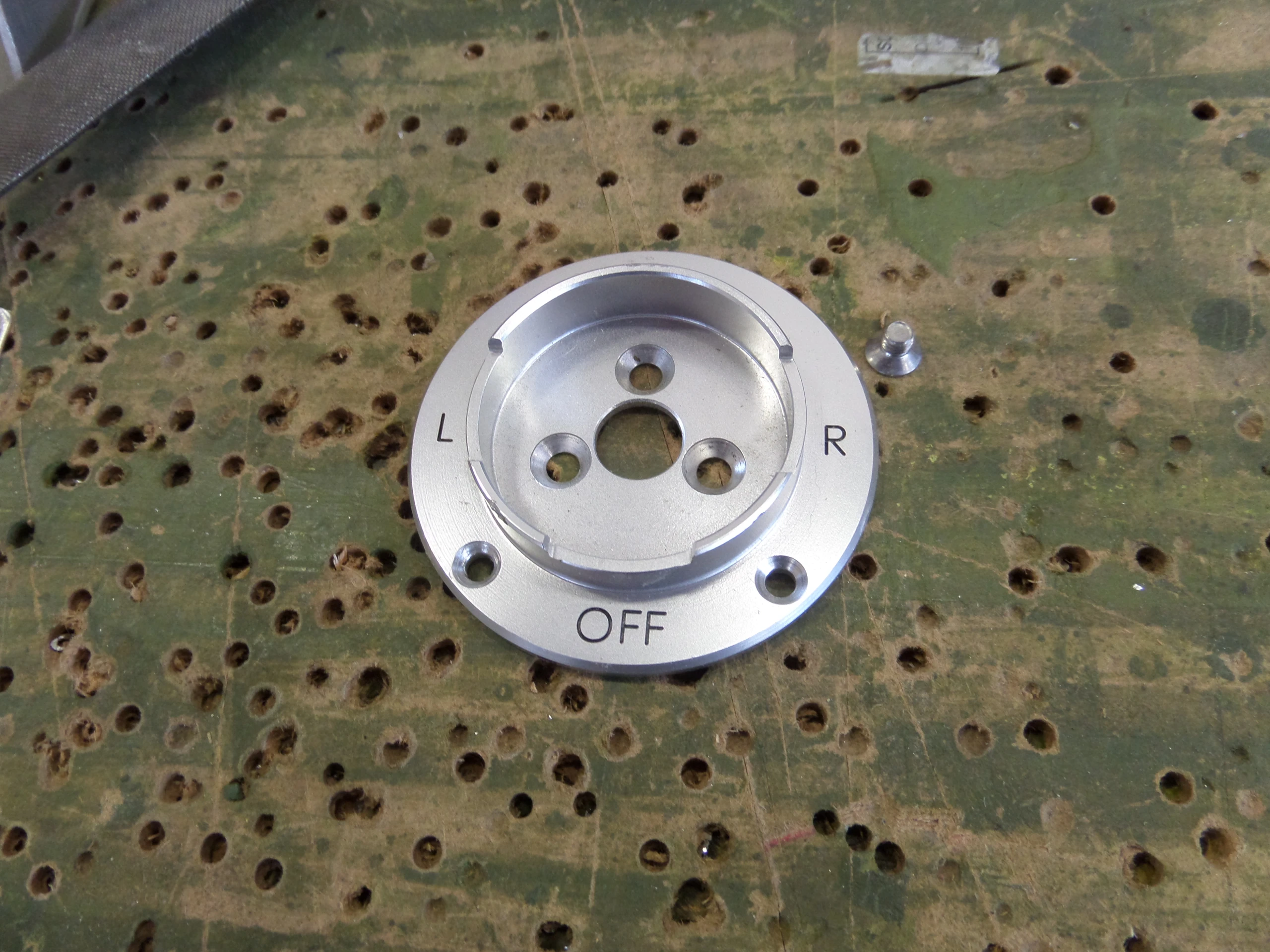

Примерка топливного крана

Обозначение в исходном альбоме
1 Three way selector.jpg
Обозначение в исходном альбоме

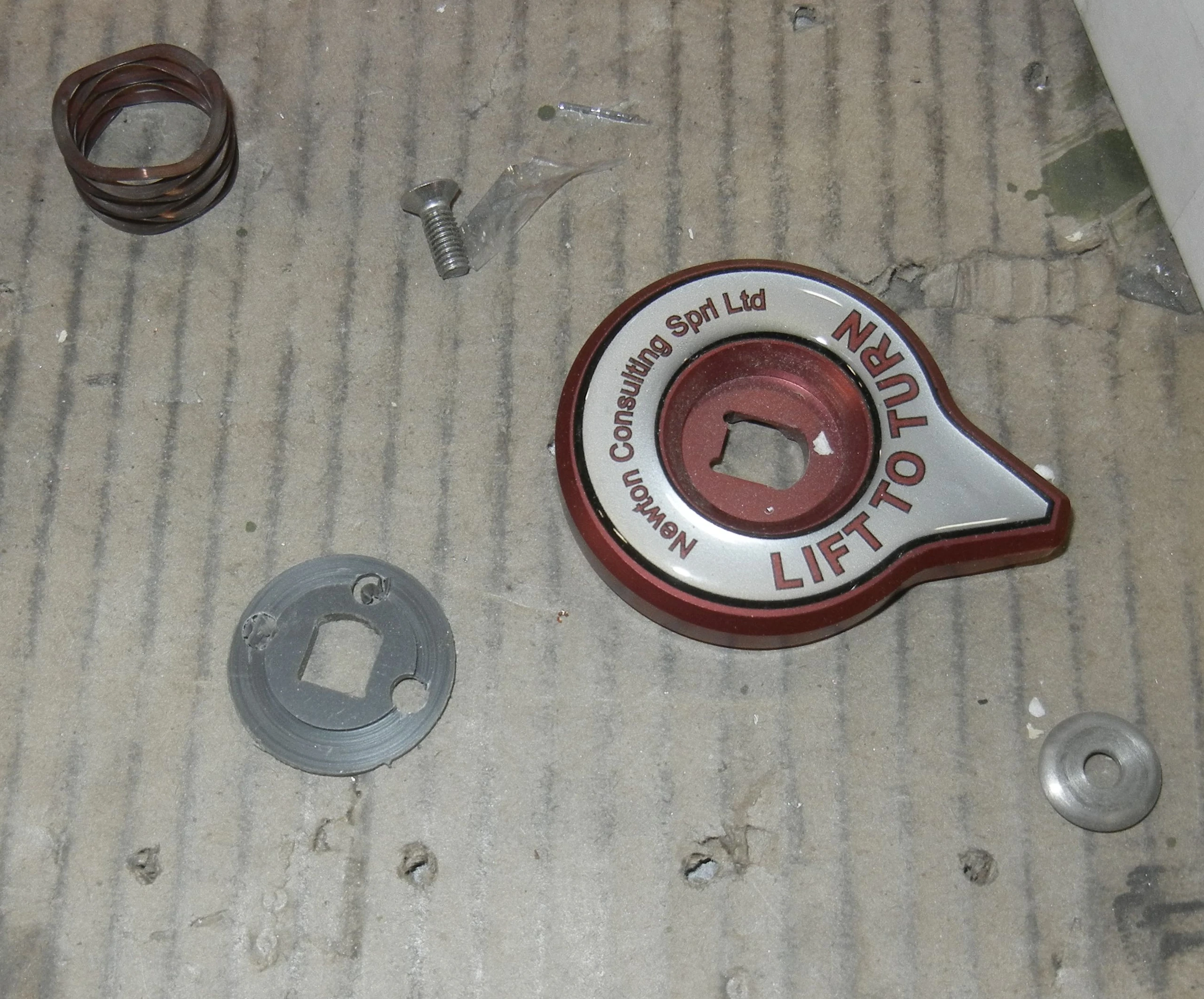

1b CAUTION -spring under the knob.jpg
Обозначение в исходном альбоме
1c Remove the 3 screws.JPG
Обозначение в исходном альбоме
3 Insert the selector throught hole in the center console.JPG
Обозначение в исходном альбоме
3a Install the plate with the 3 scews.JPG
Обозначение в исходном альбоме
Обозначение в исходном альбоме

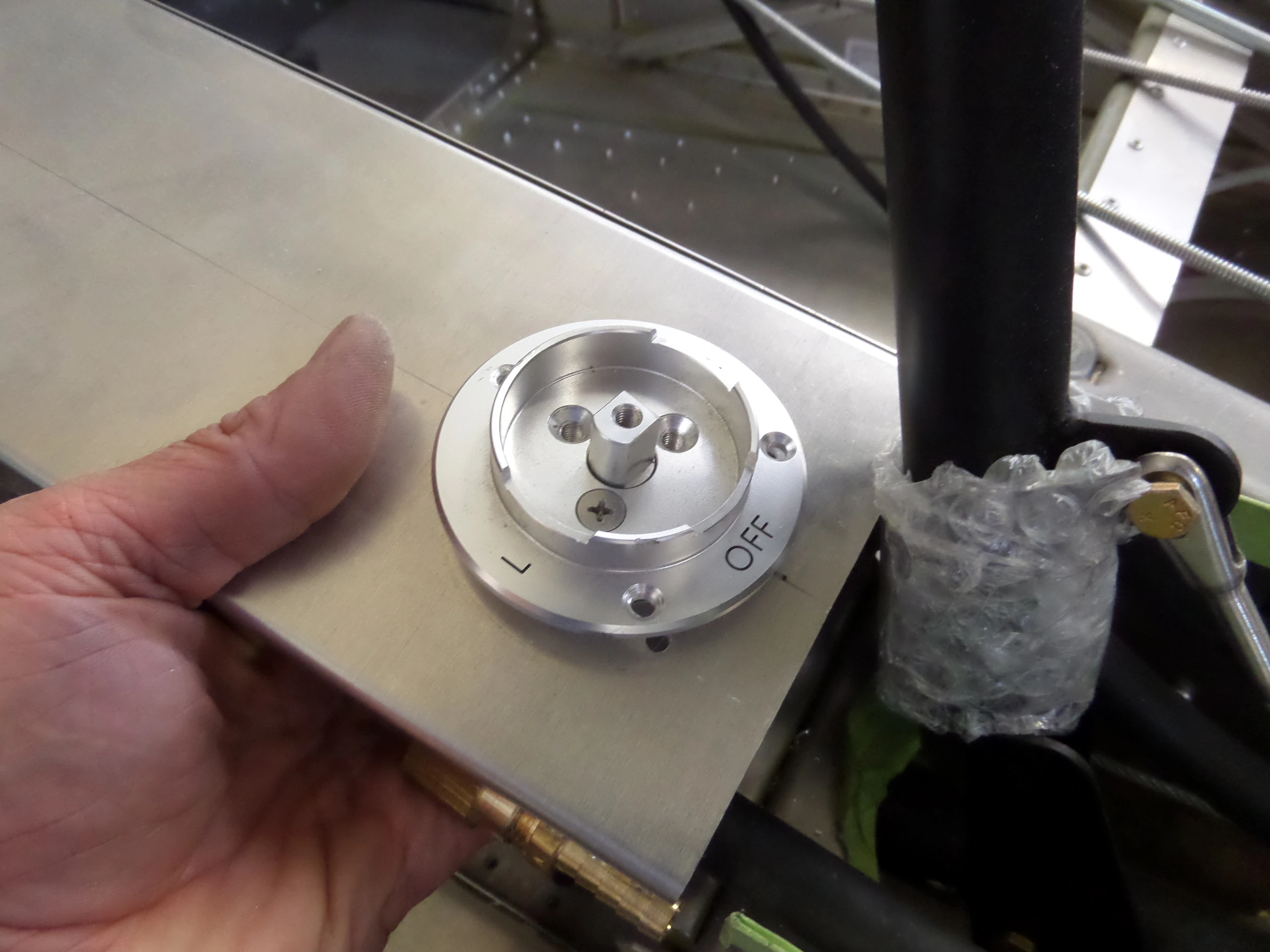

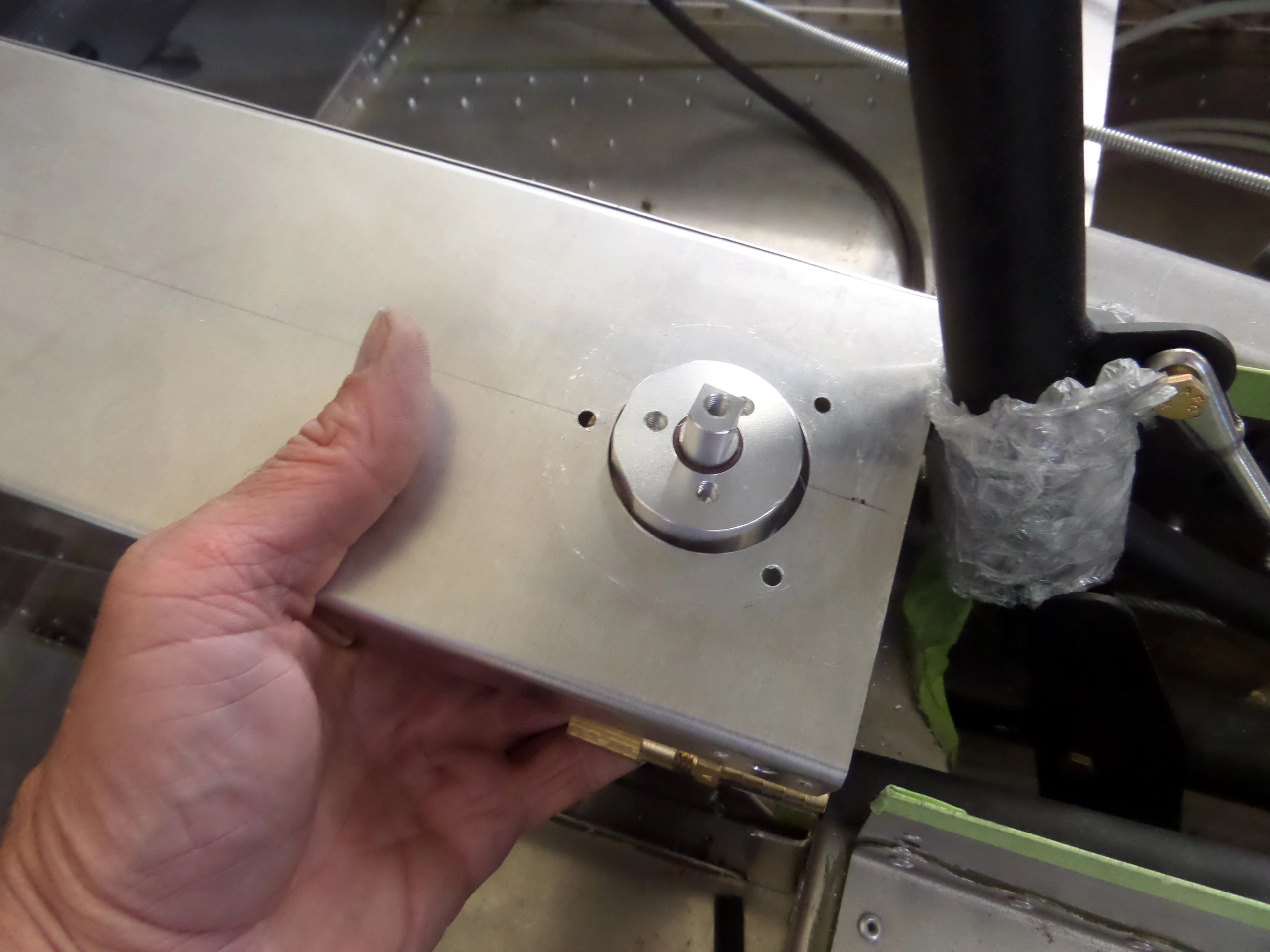

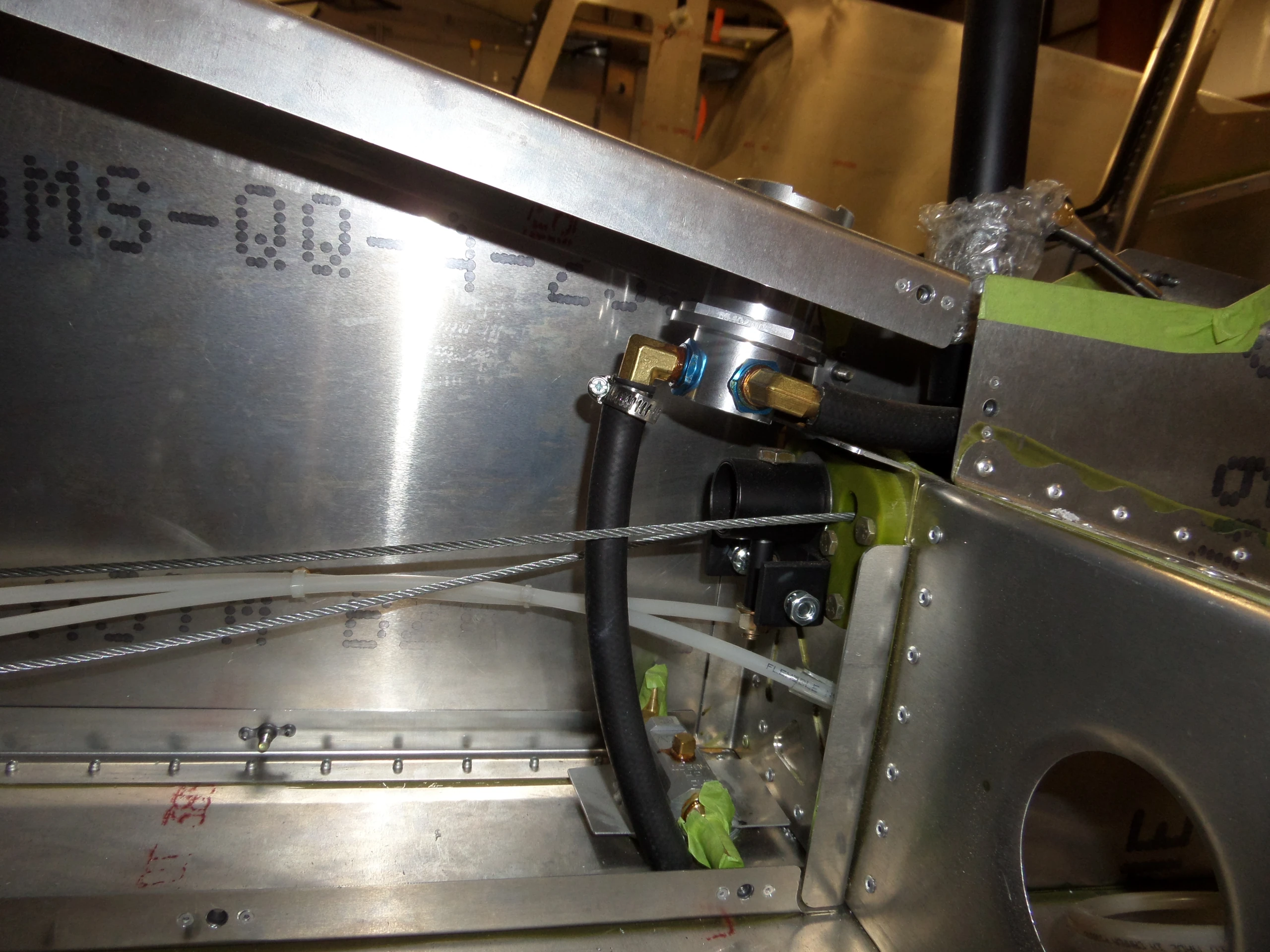

3d- .JPGСначала примерьте трёхходовой селектор в центральной консоли. При снятии рукоятки учитывайте пружину под ней — это предупреждение прямо в подписи фото. На монтажной пластине три винта: корпус заводят через отверстие консоли, затем возвращают пластину с винтами.

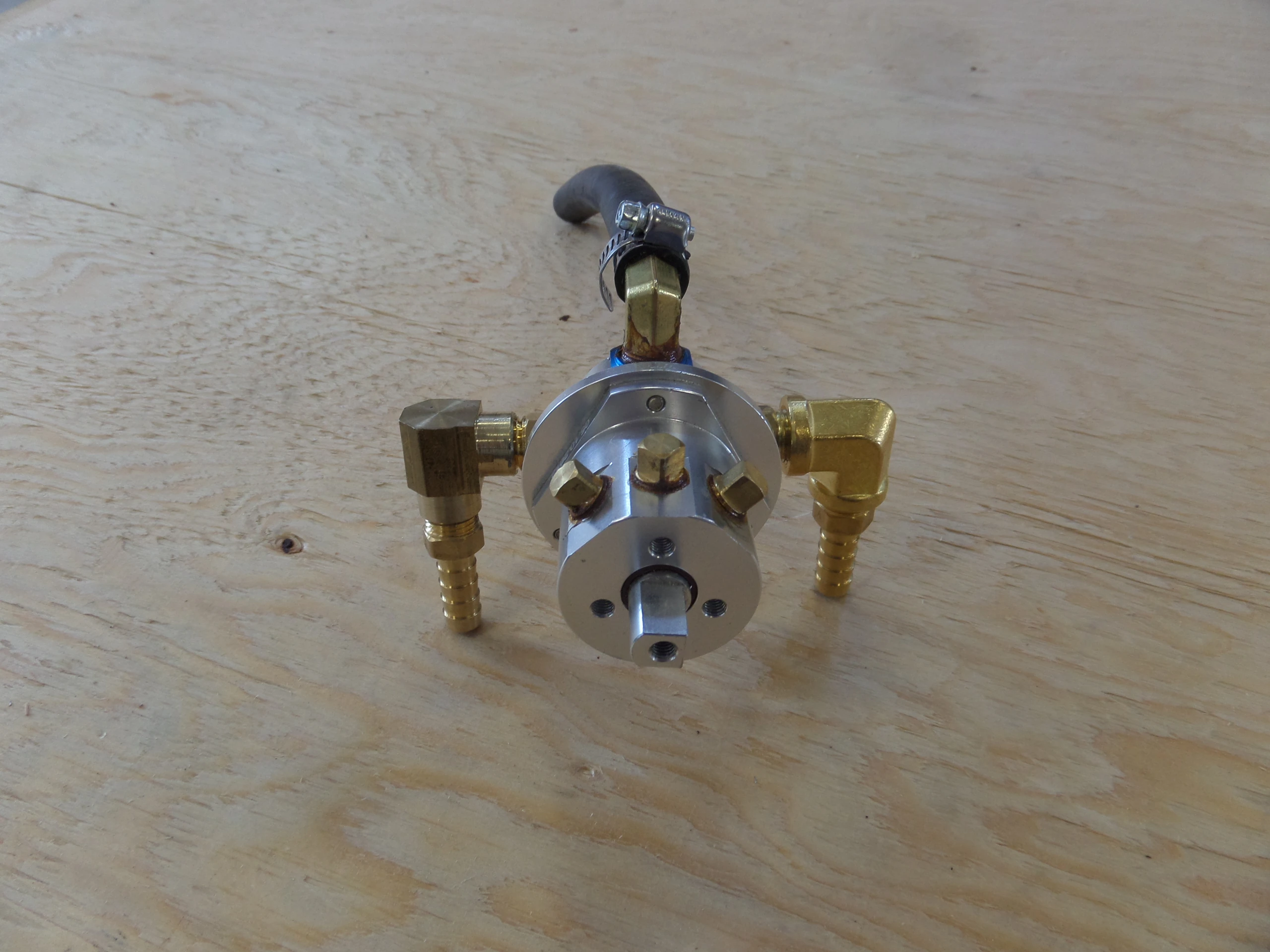

Штуцеры и маркировка

Обозначение в исходном альбоме

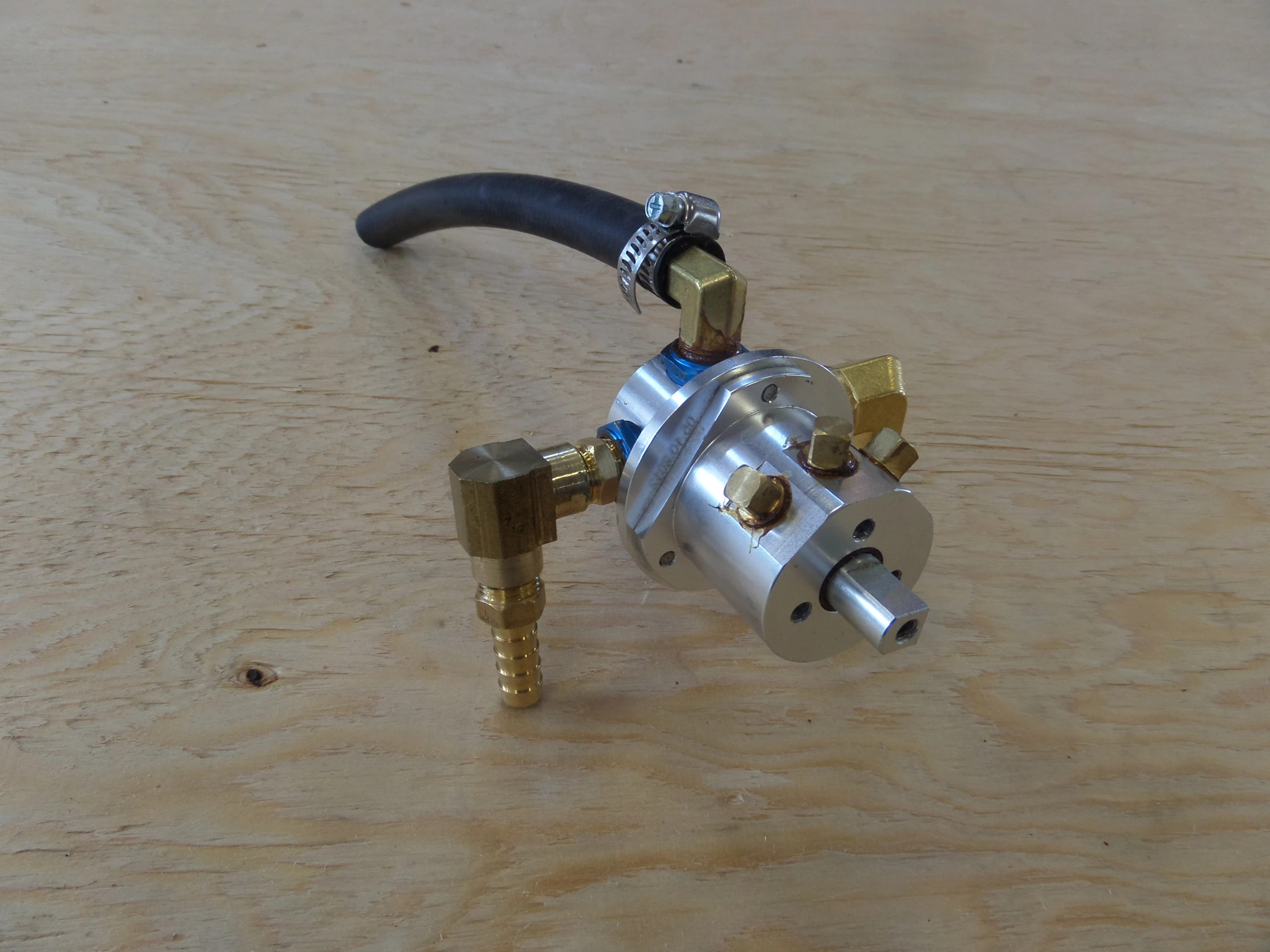

2 — fittings.JPG
Обозначение в исходном альбоме
2a plugs for fuel line return.JPGШтуцеры, направление потоков и положение заглушек возврата определяются маркировкой фактически установленного крана и схемой двигателя. Положение рукоятки на фотографии не даёт универсальной схемы LEFT / RIGHT / OFF для другого изделия.

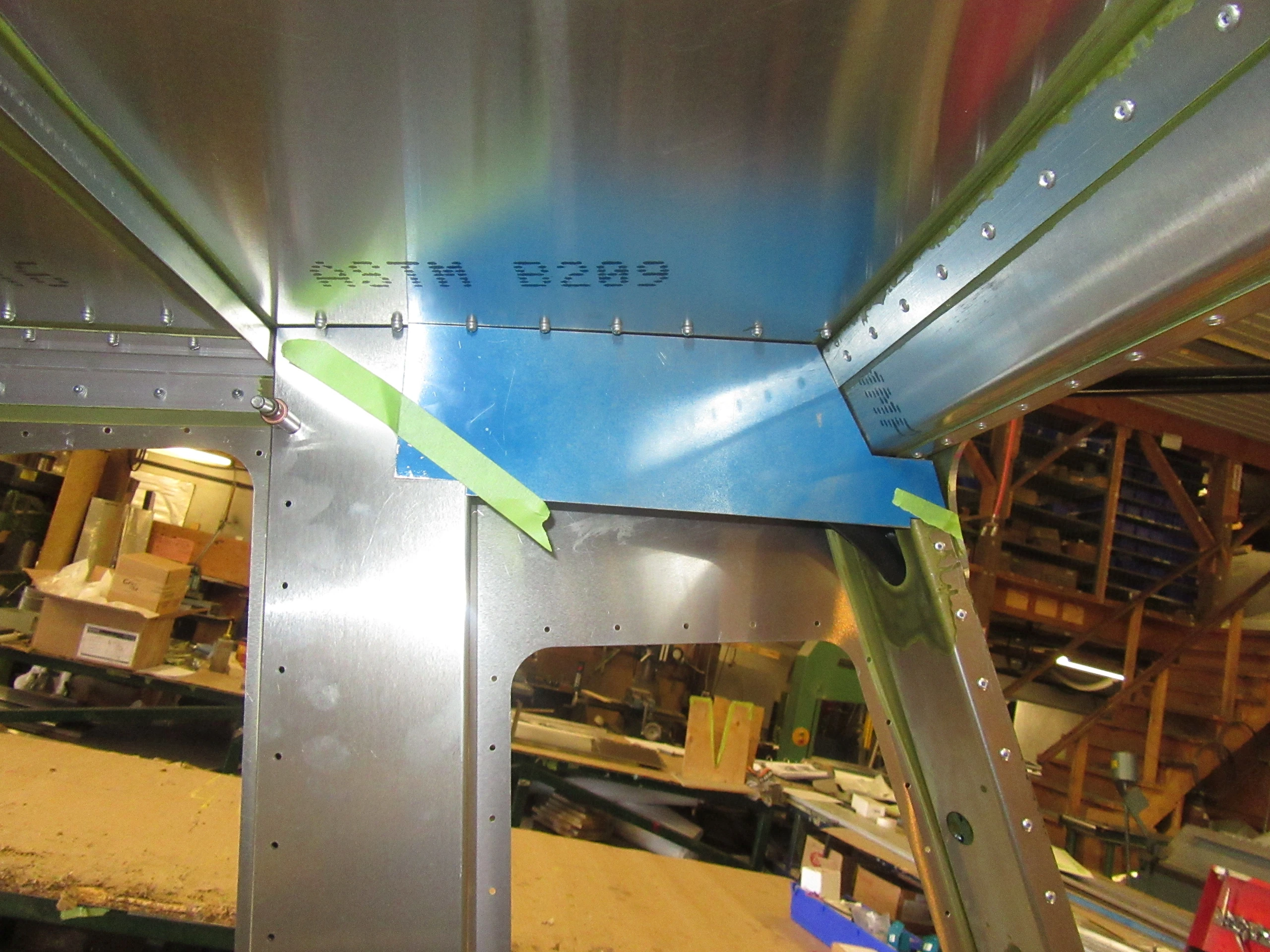

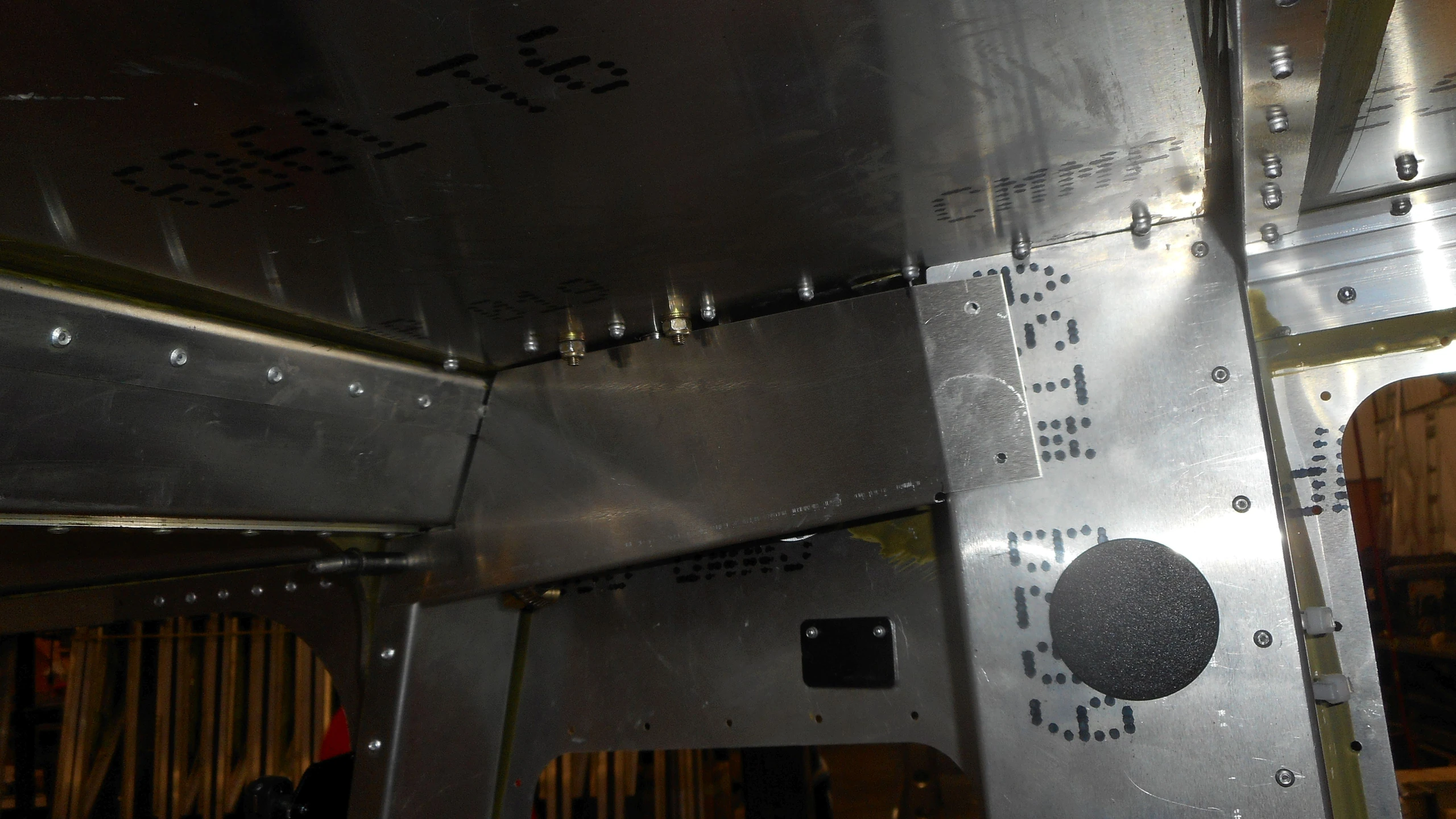

Линии, крепления и кожухи

Обозначение в исходном альбоме
3e gascolator.JPG
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
4a — fuel lines.JPG
Обозначение в исходном альбоме
Обозначение в исходном альбоме
4b — .JPG
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
5 — Adel clamps.JPG
Обозначение в исходном альбоме
5a Tie wrap.JPG
Обозначение в исходном альбоме
5b — .JPG
Обозначение в исходном альбоме
6 — top — without cover.JPG
Обозначение в исходном альбоме
6a with cover.JPG
Обозначение в исходном альбоме
6a — with cover.JPG
Обозначение в исходном альбоме
7 — fuel line cover.jpg
Обозначение в исходном альбоме

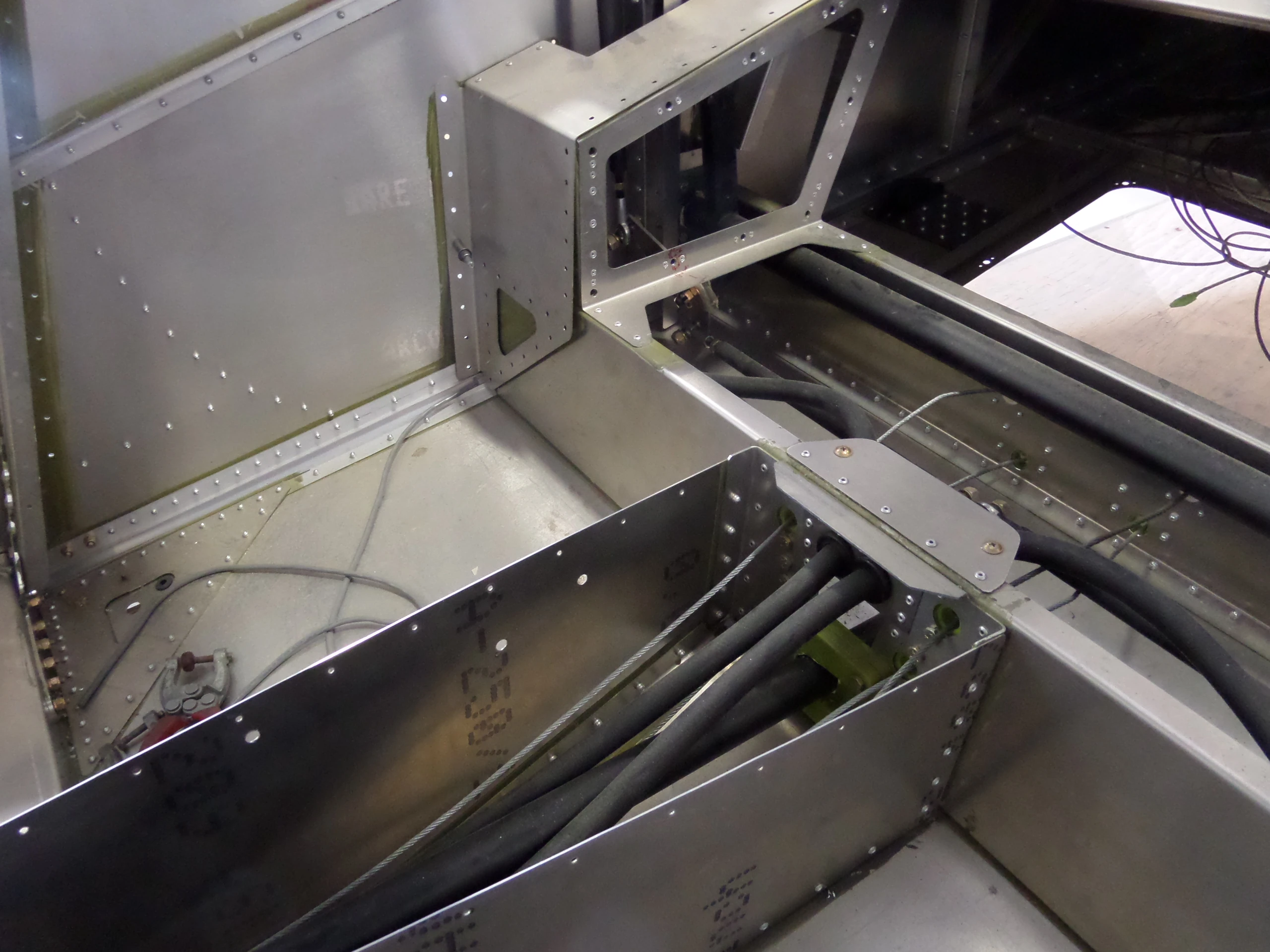

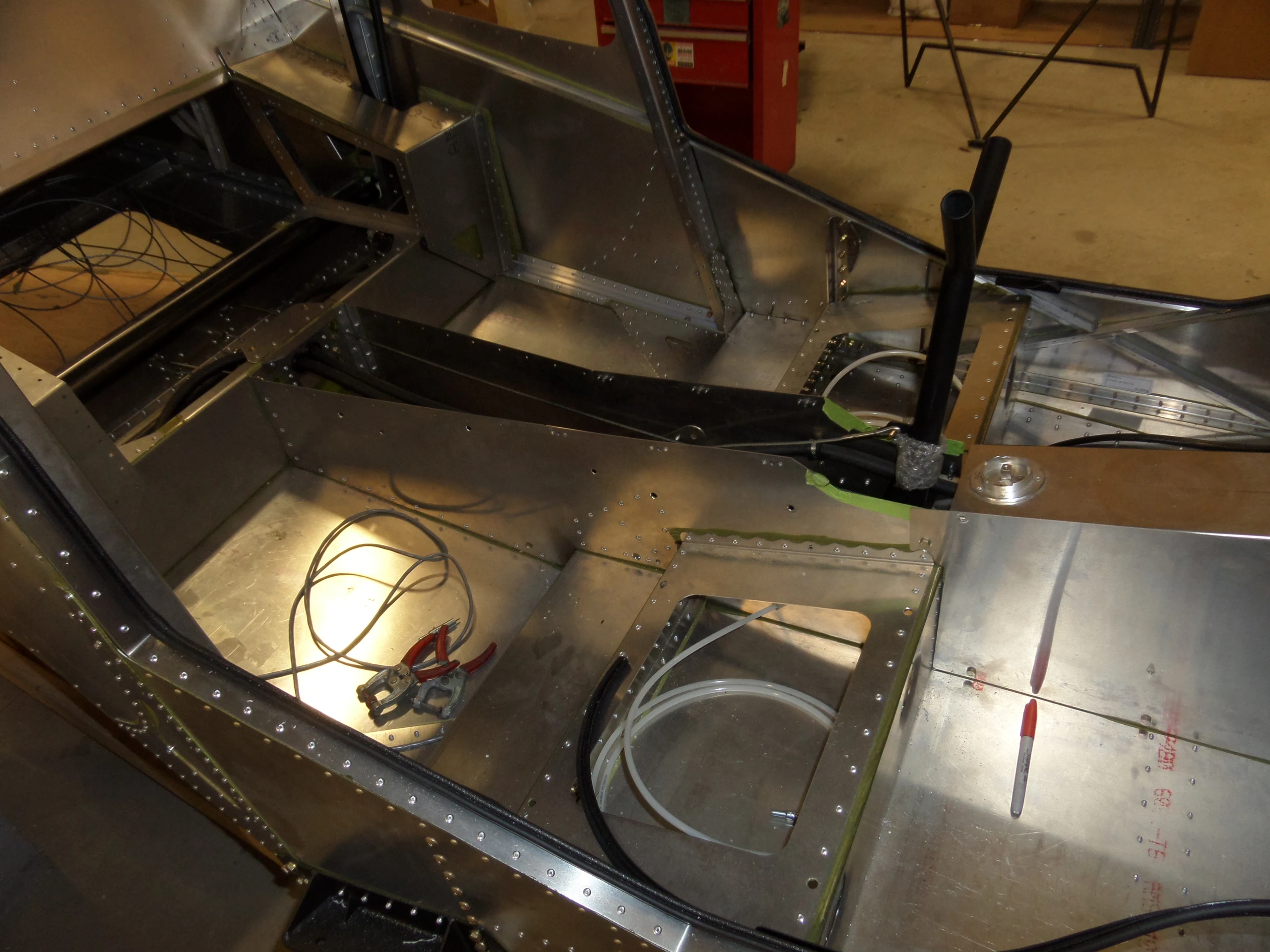

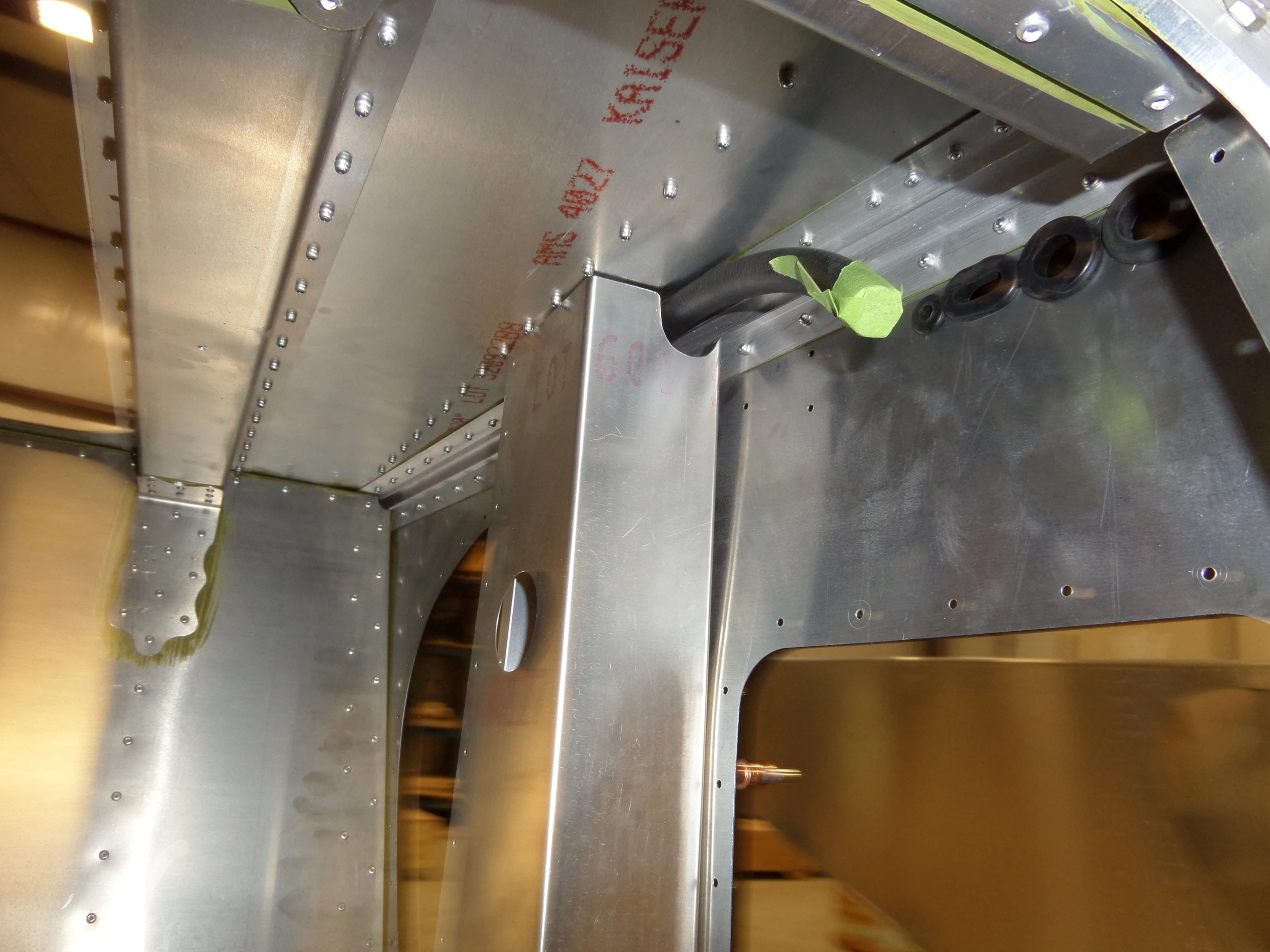

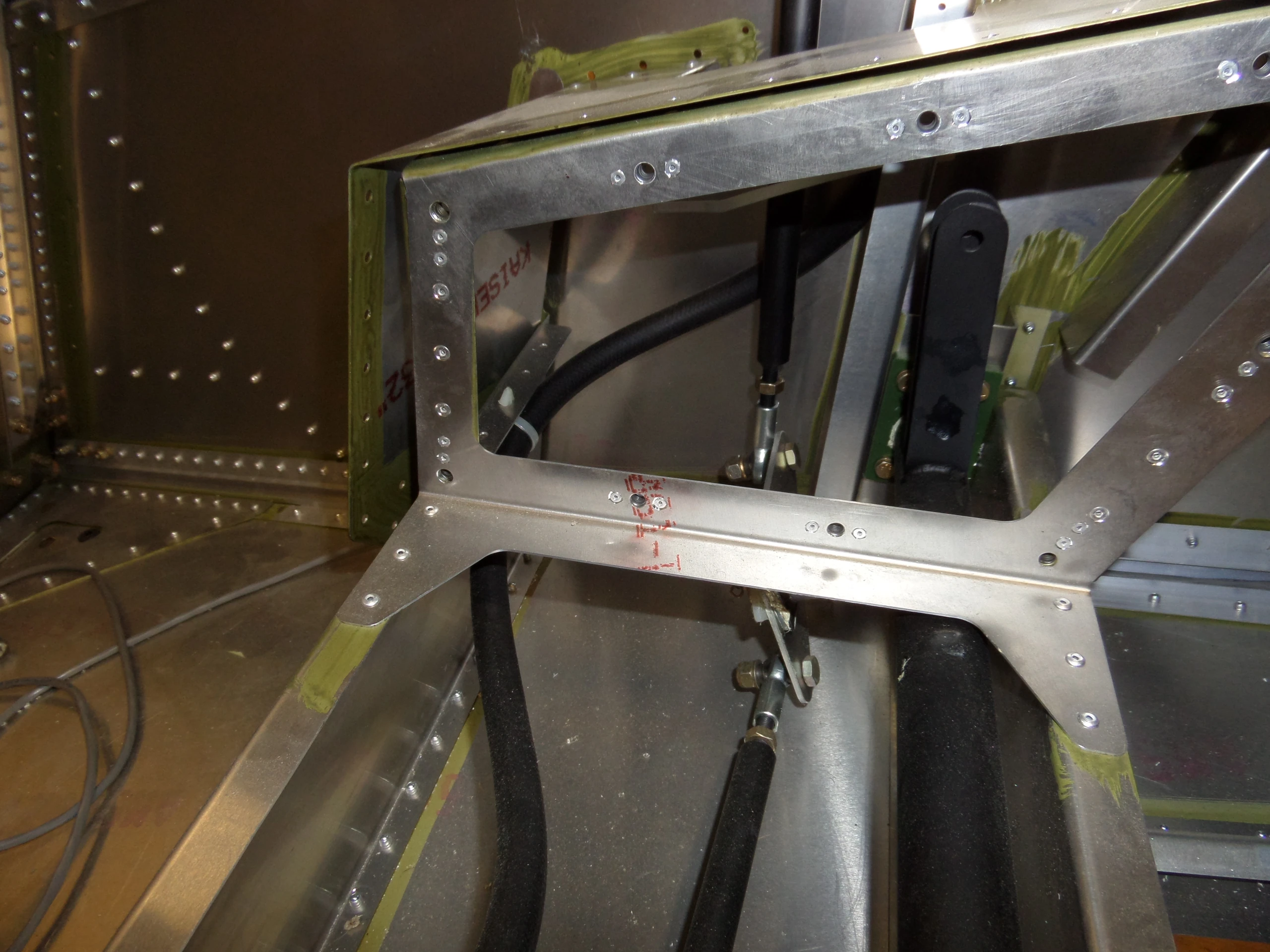

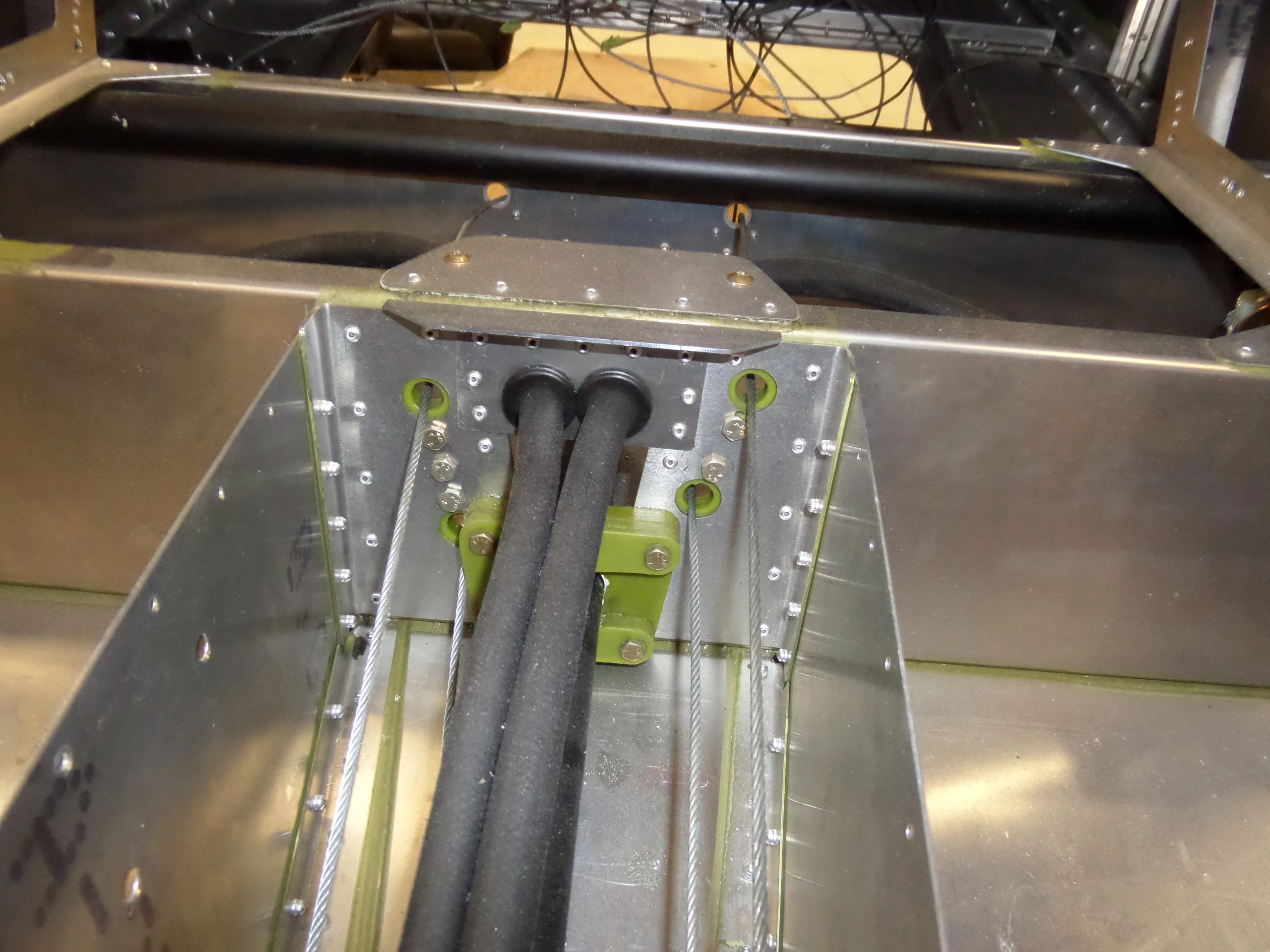

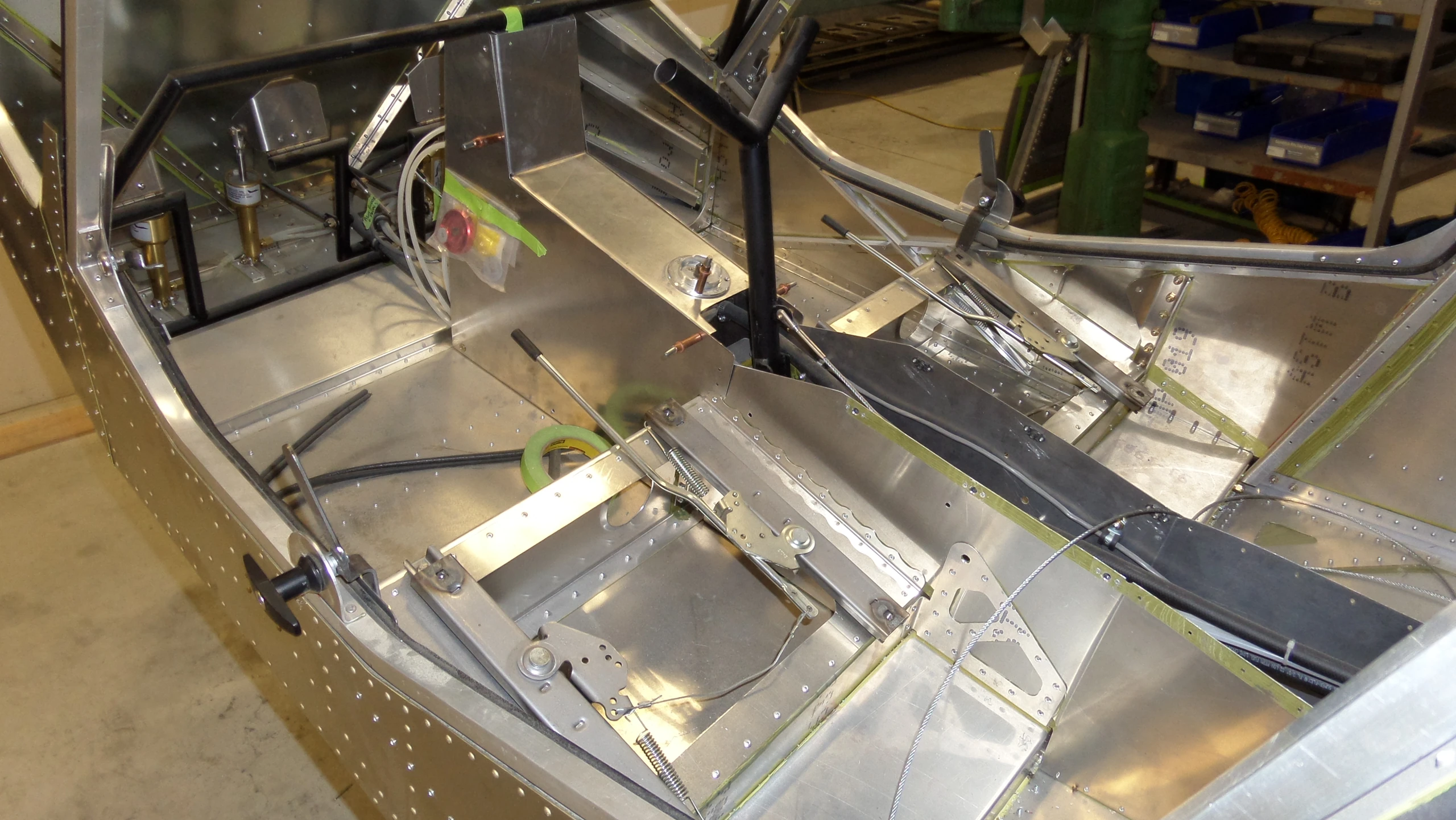

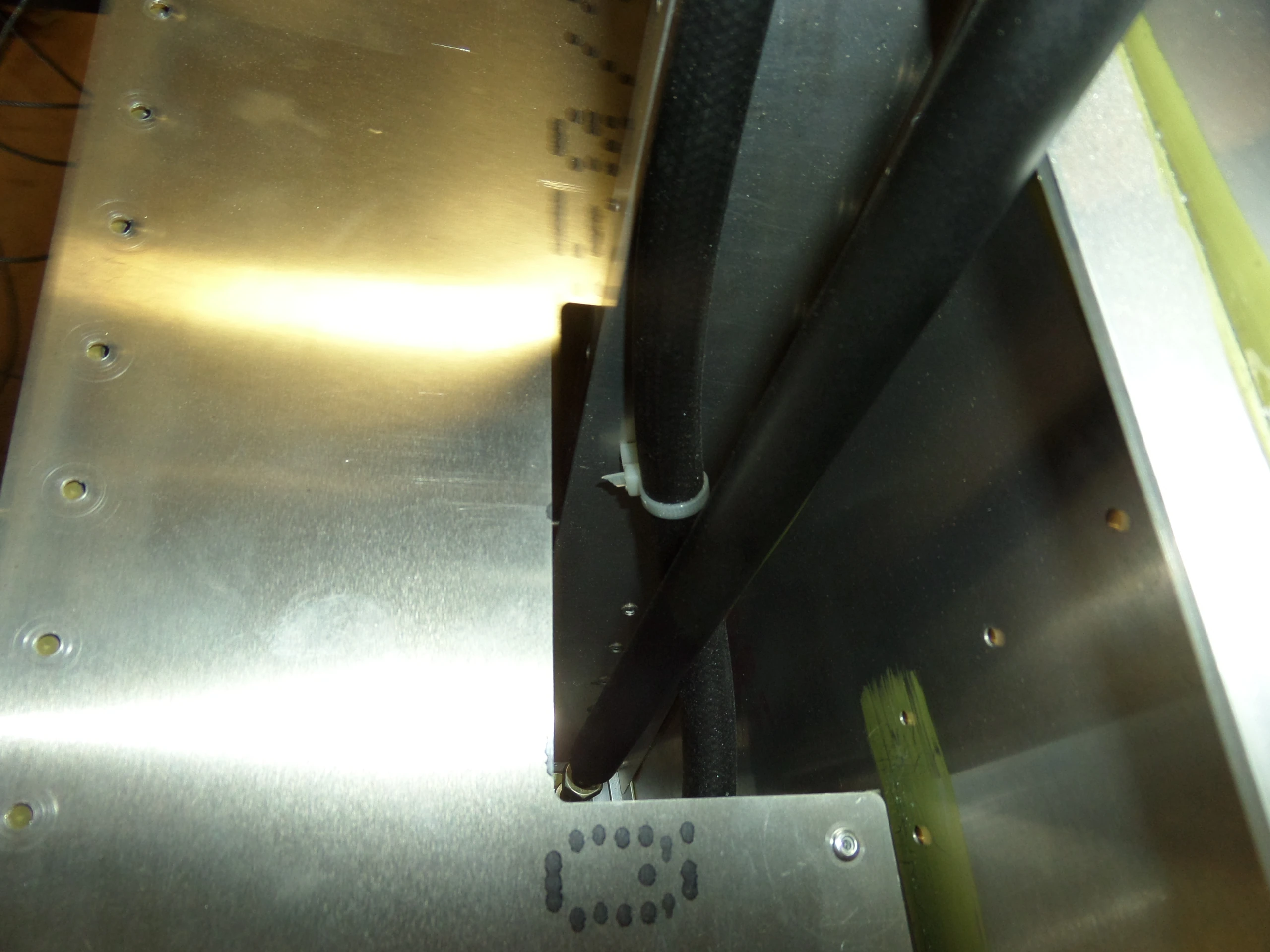

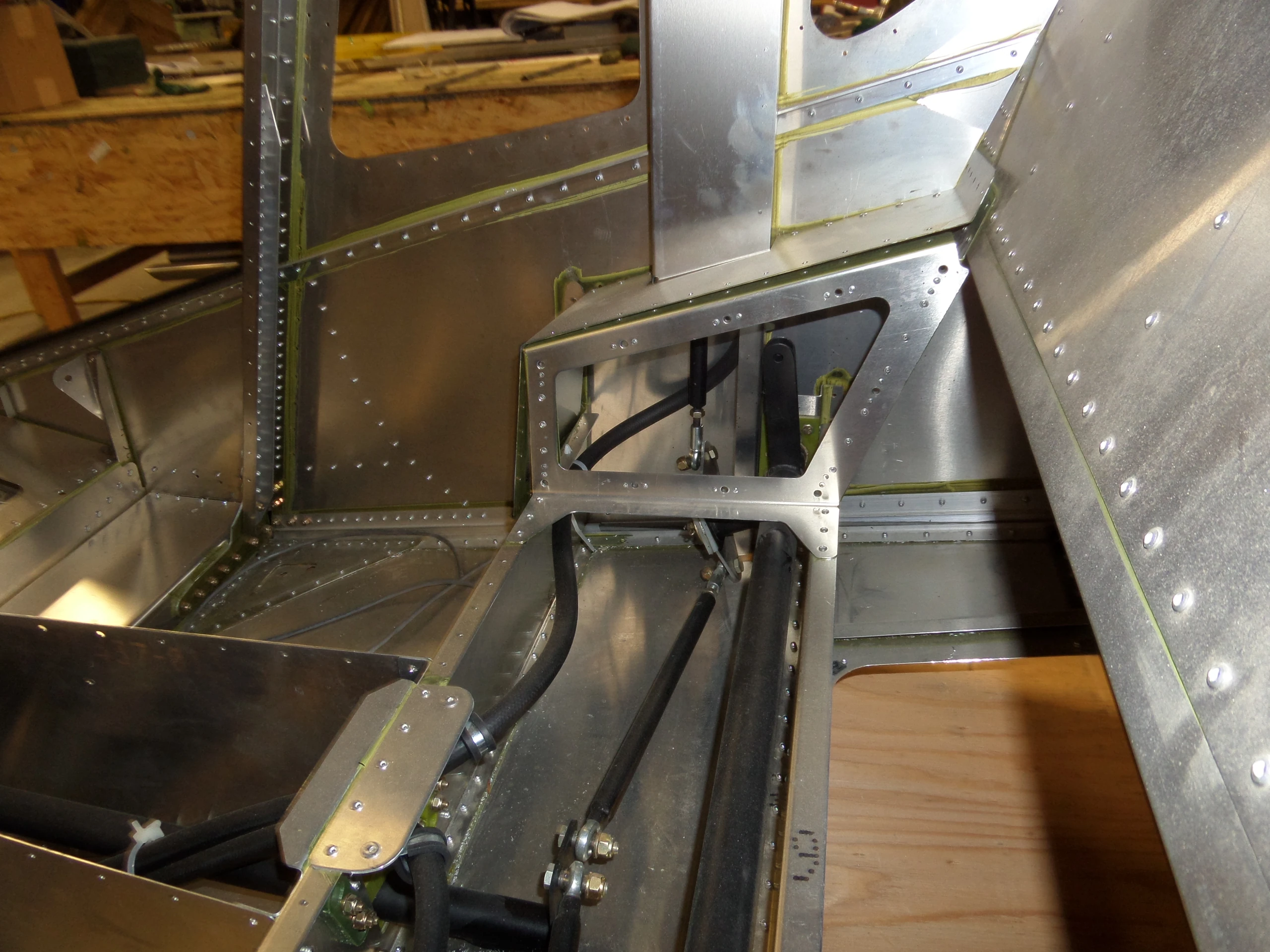

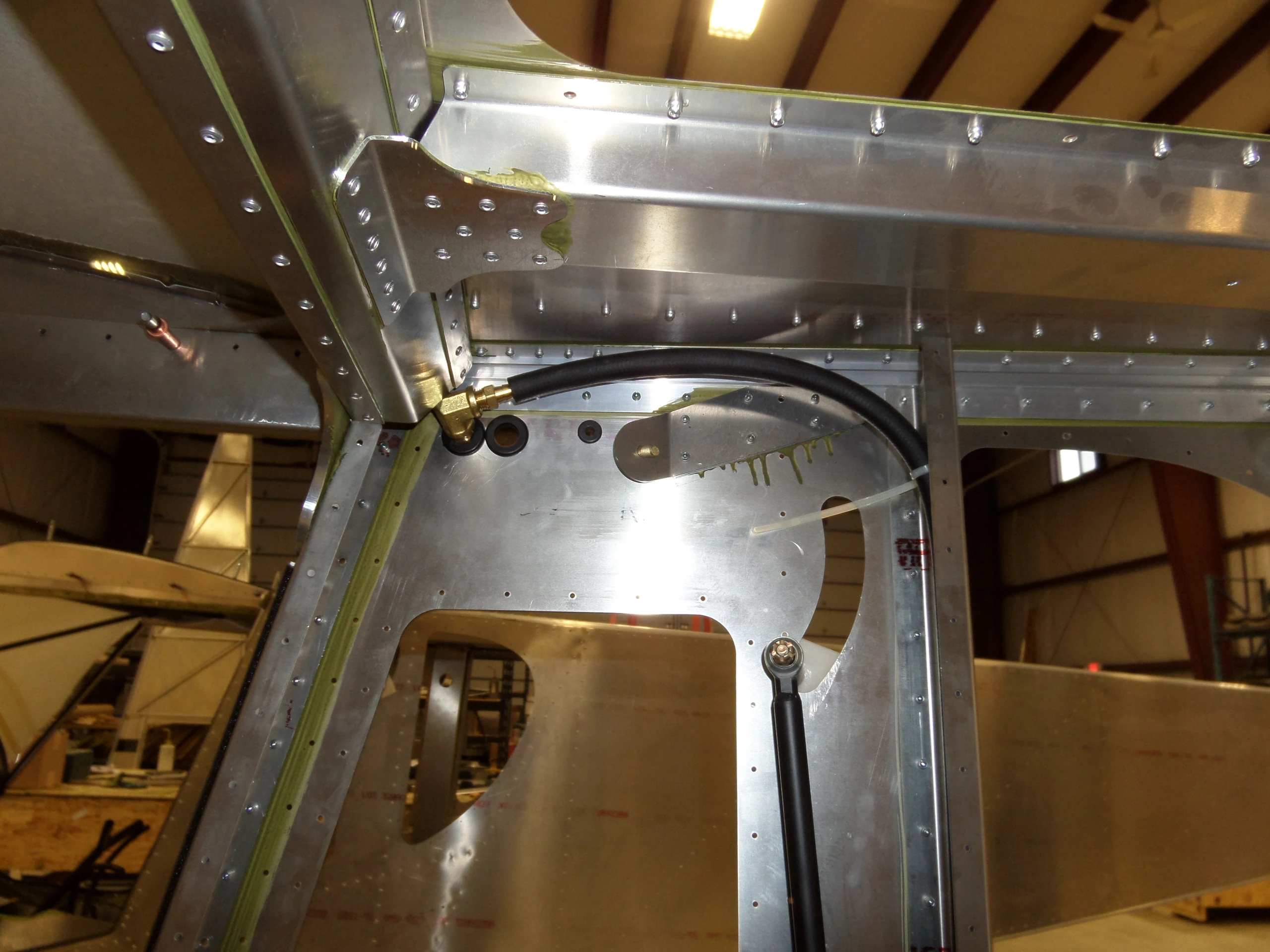

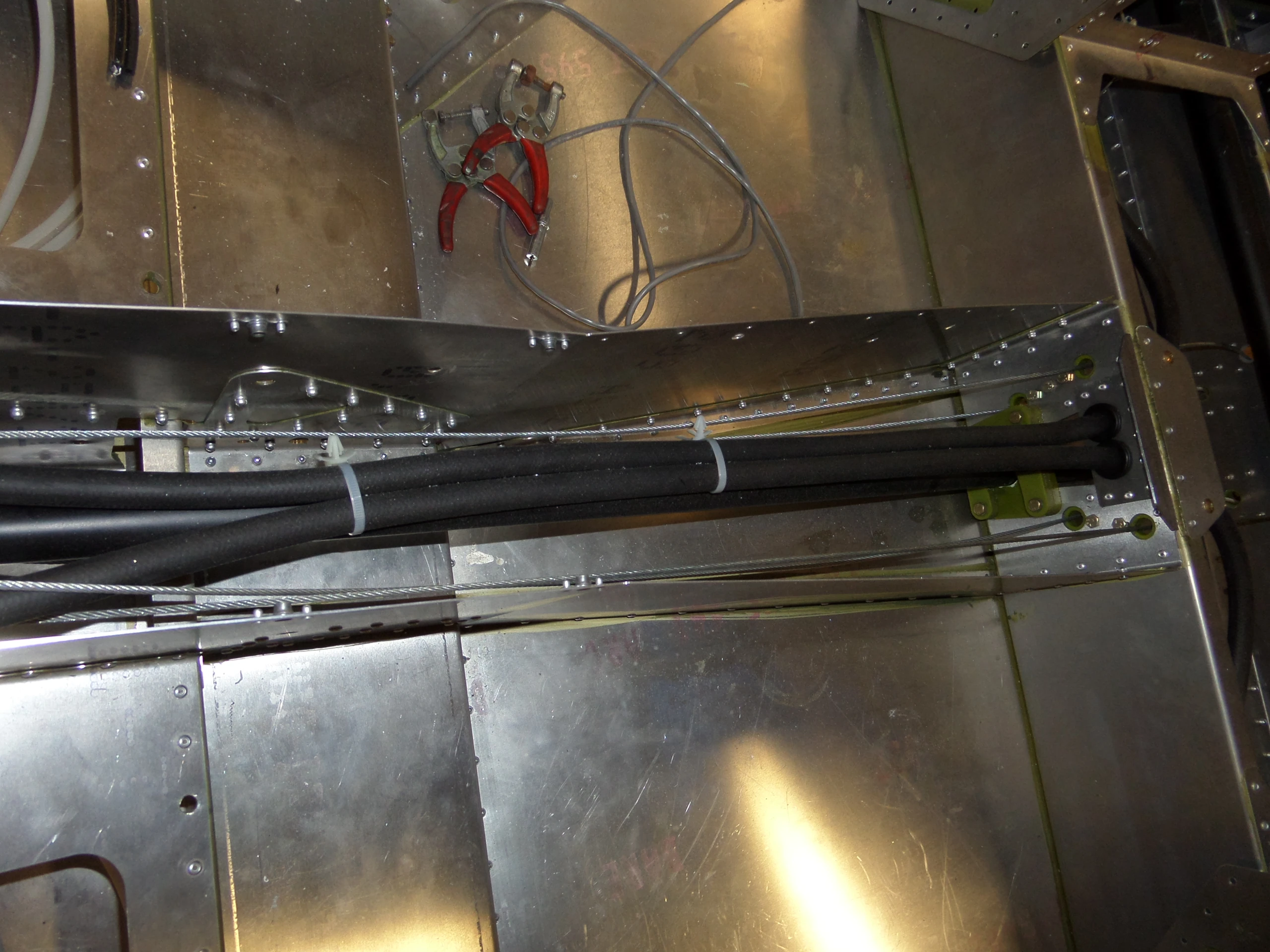

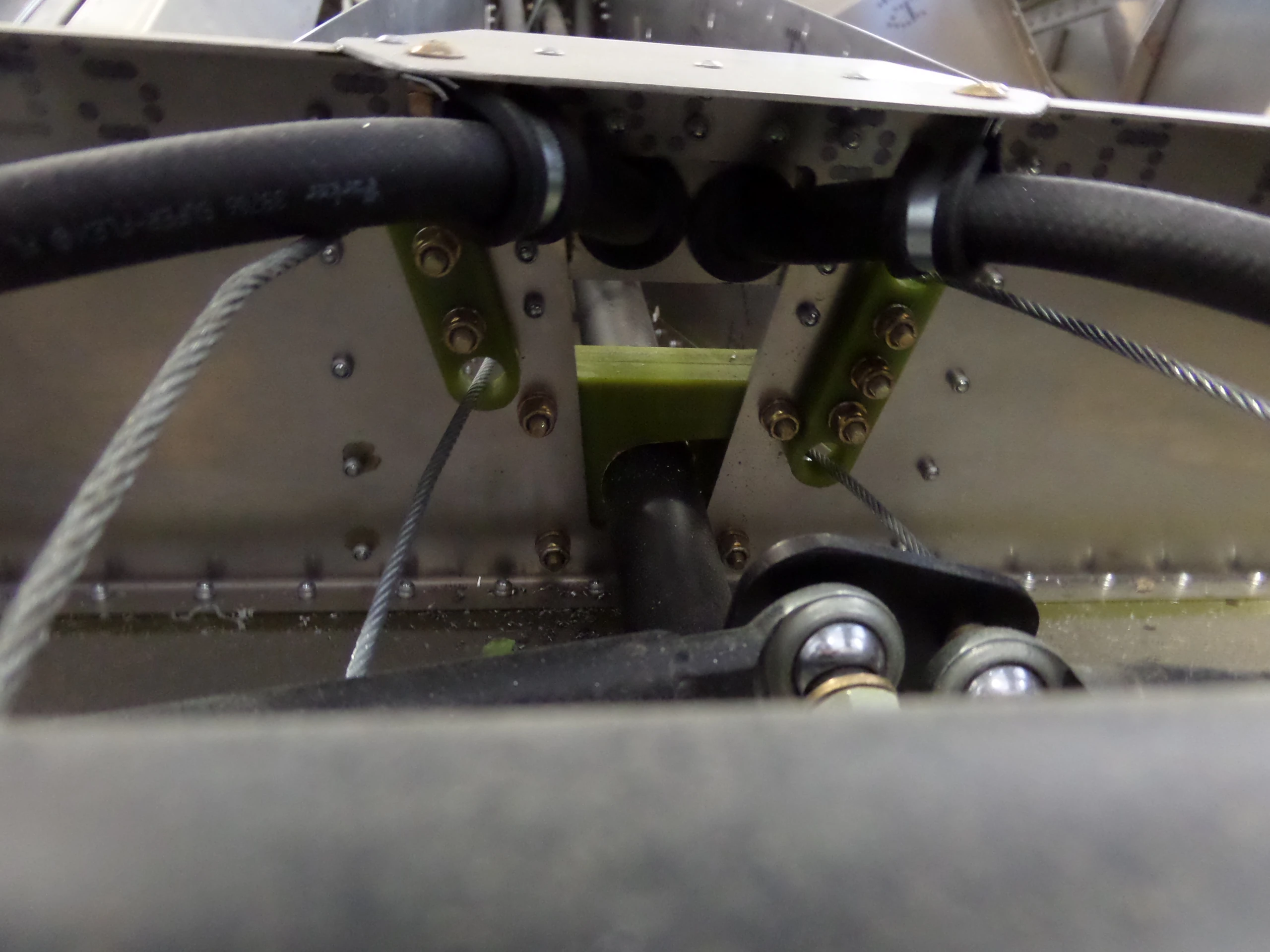

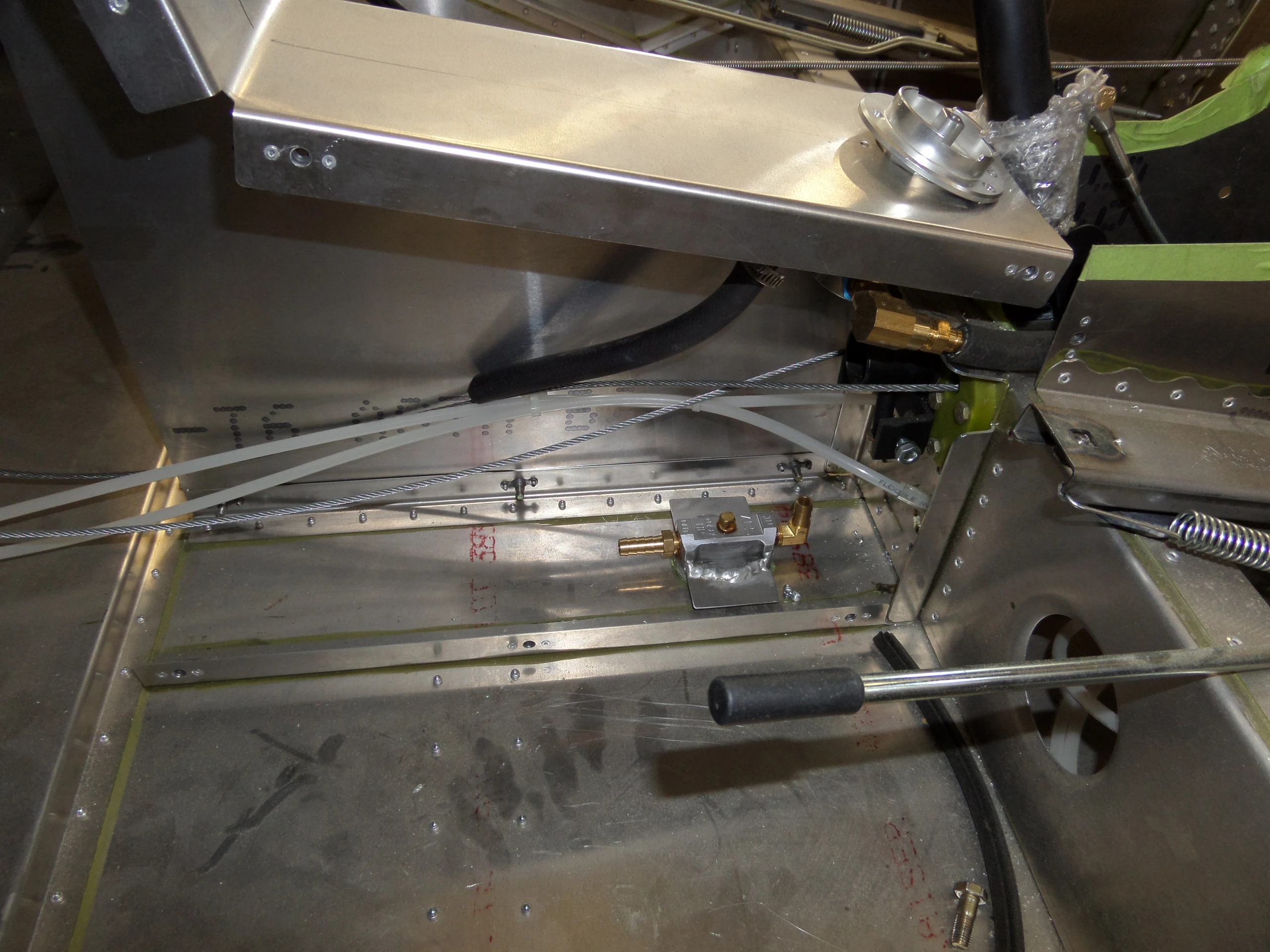

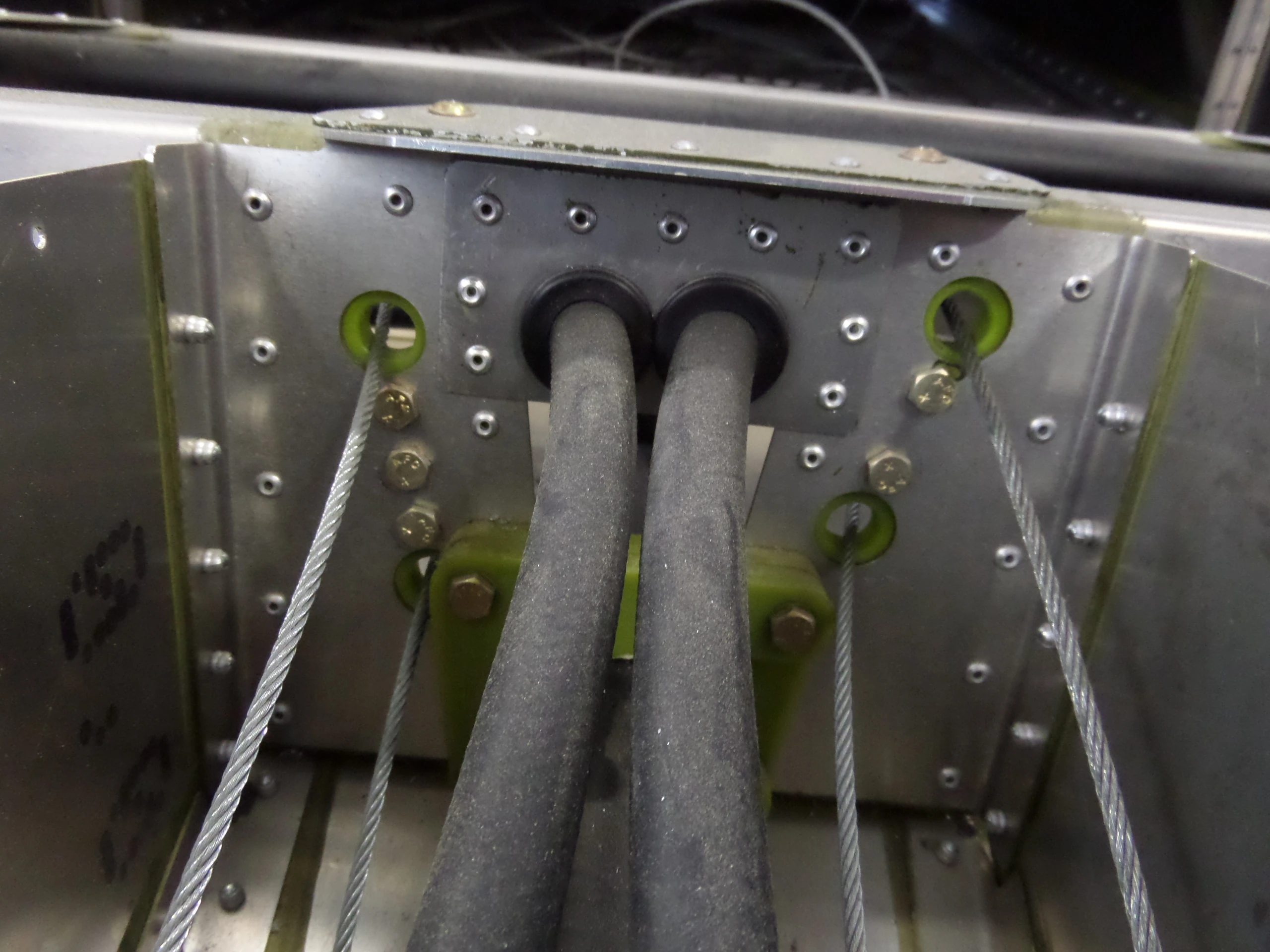

7a — cover.jpgАльбом показывает прокладку линий по фюзеляжу, газколатор и поддерживающие хомуты Adel. Линии не должны опираться на острые кромки и подвижные детали. После проверки маршрутов ставятся показанные кожухи, сохраняя доступ к крану и соединениям.

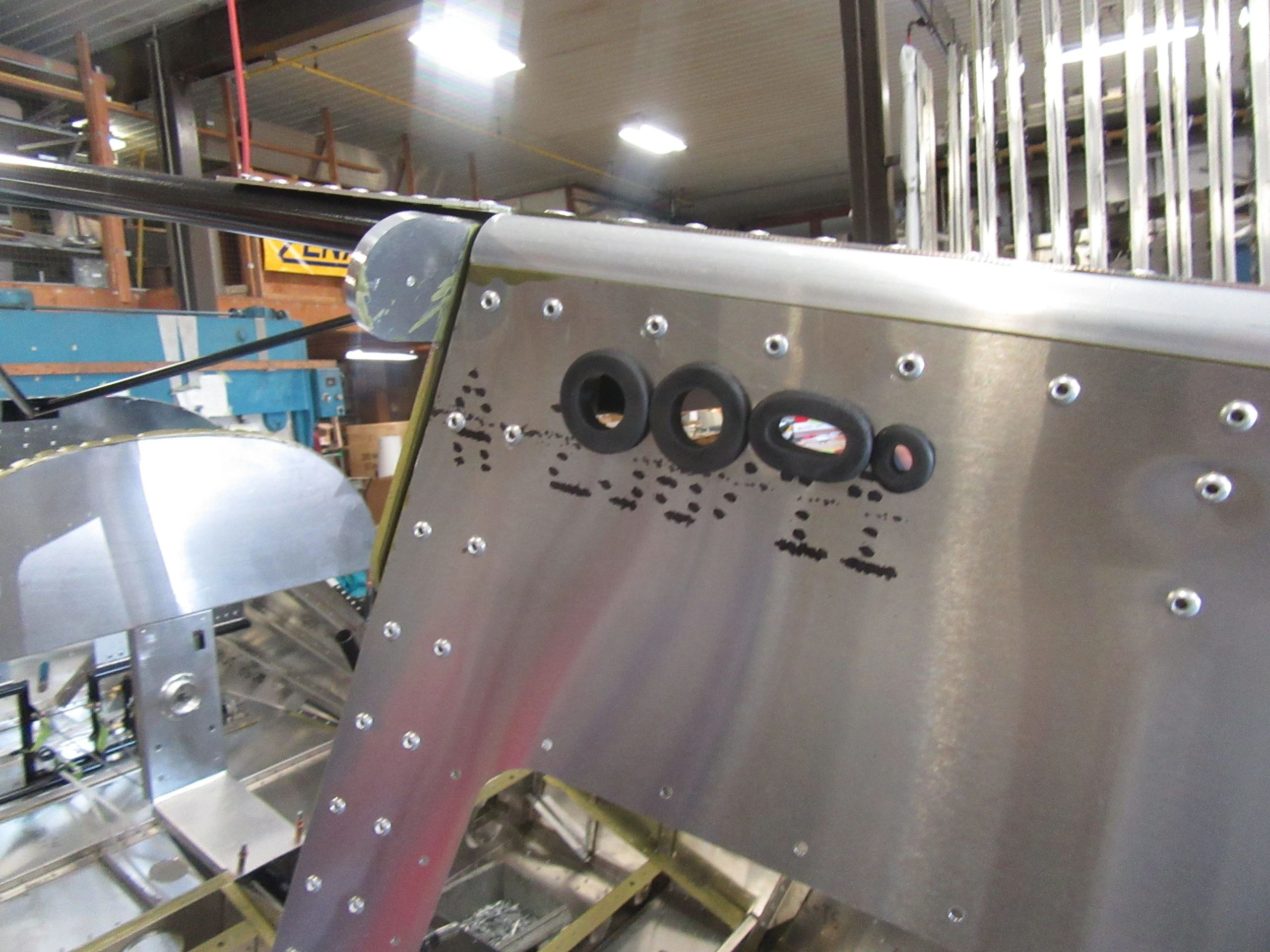

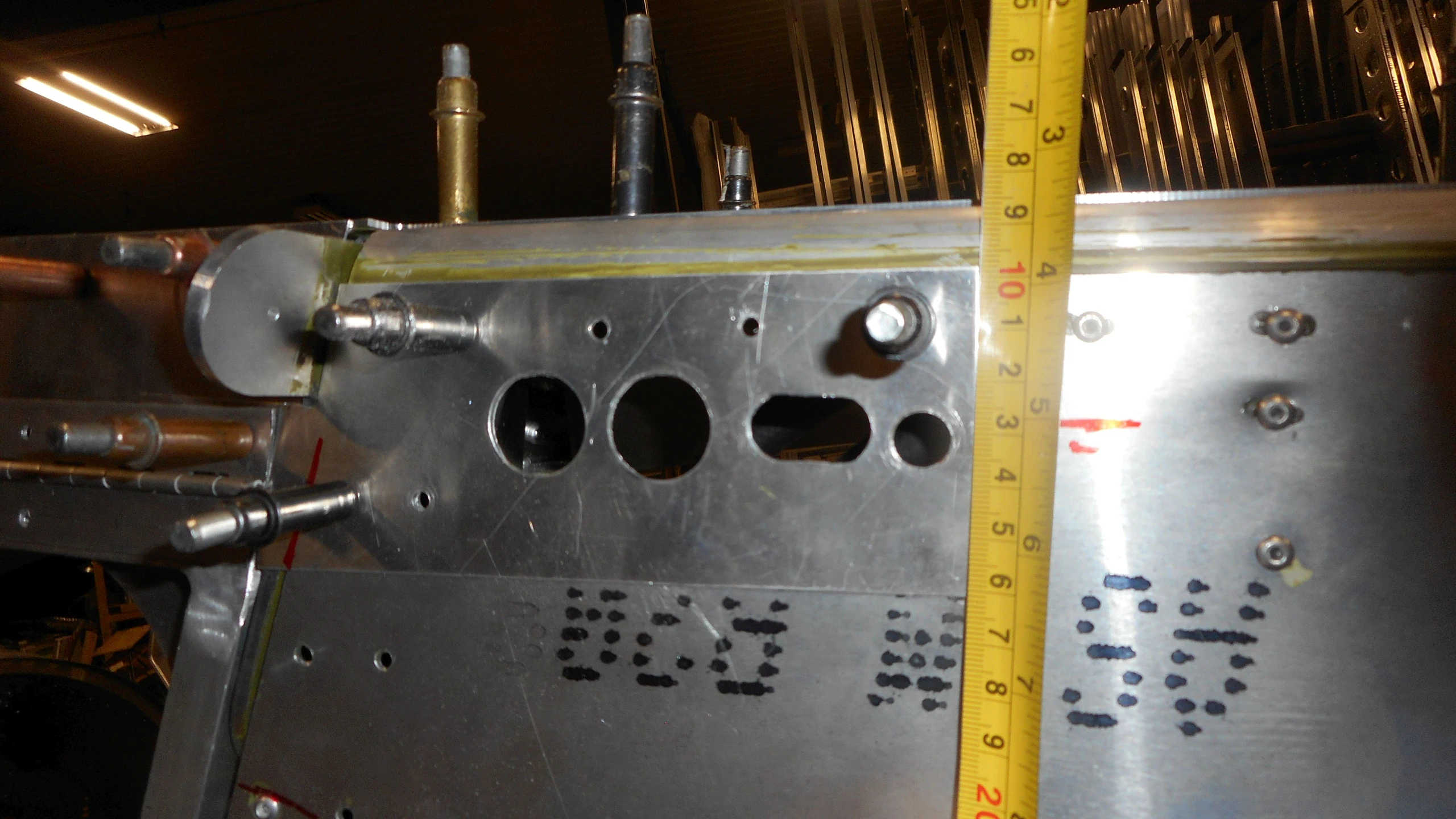

Проходы у корня крыла

Обозначение в исходном альбоме

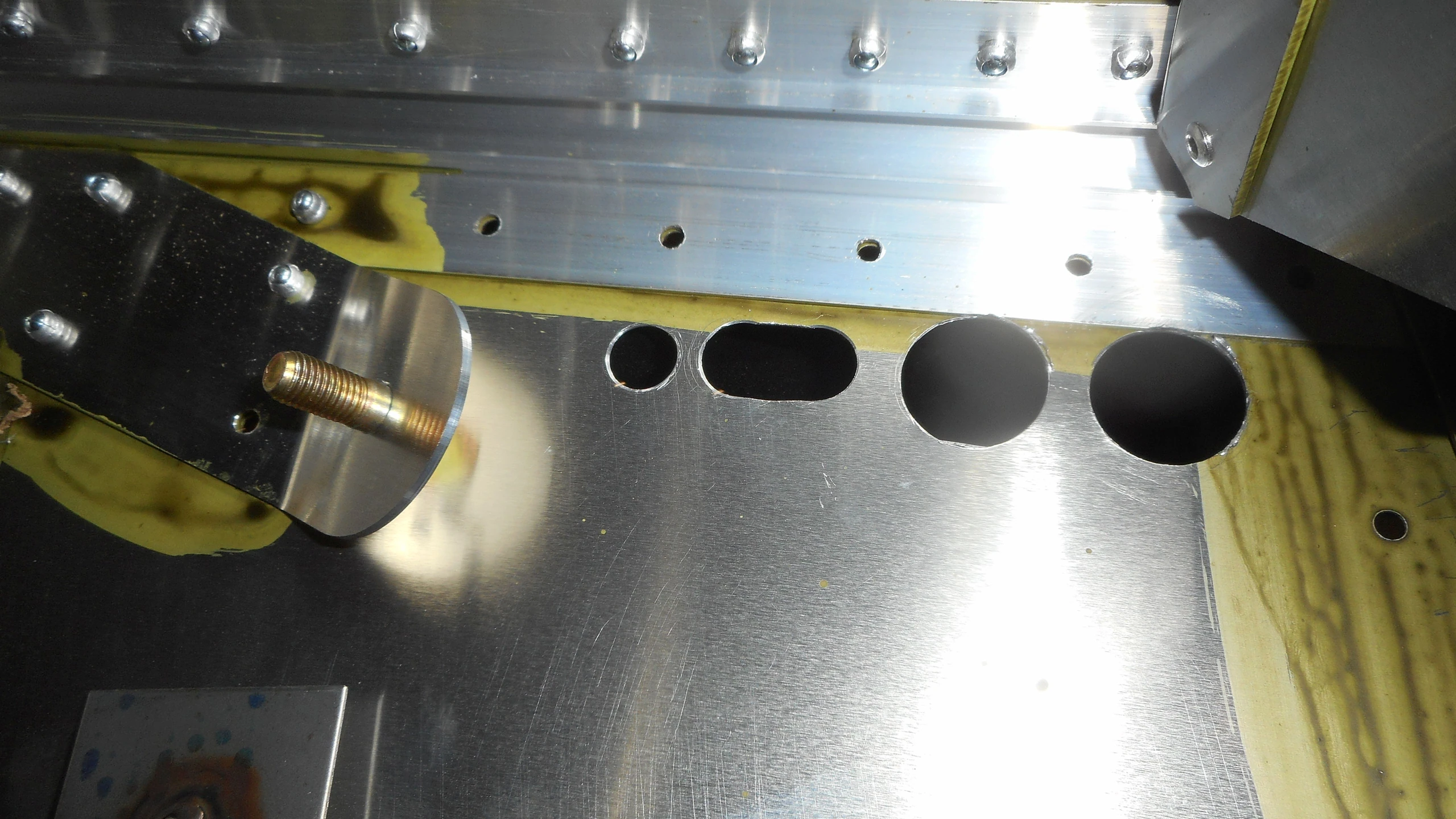

8 — the second hole is for a return fuel ine to the tank..jpg
Обозначение в исходном альбоме
8a — the oval hole is for the pitot lines.jpg
Обозначение в исходном альбоме
8c left side.jpg
Обозначение в исходном альбоме
Обозначение в исходном альбоме

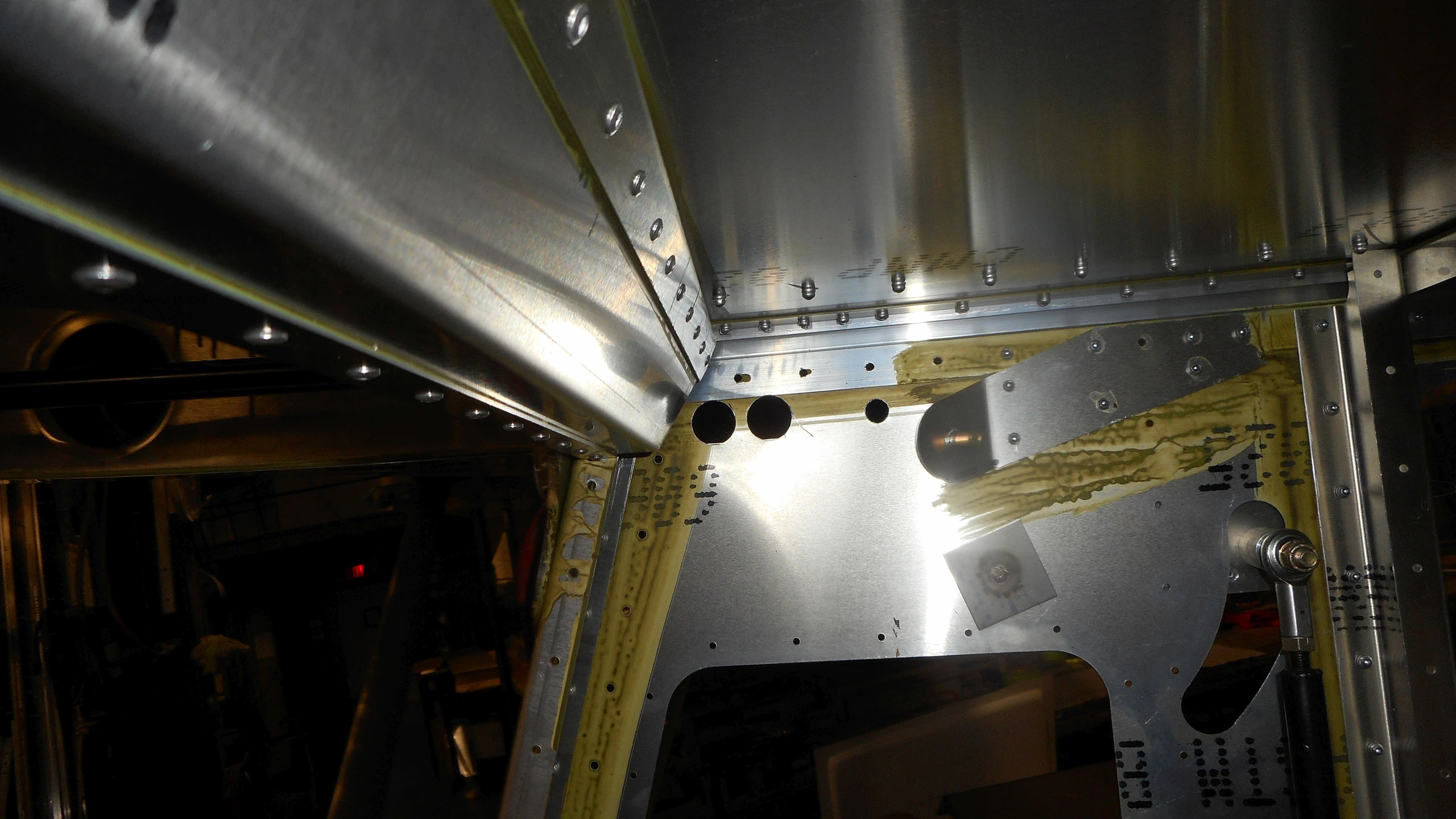

8f- inside fuselage — top of the hole is below the longeron.jpg
Обозначение в исходном альбоме

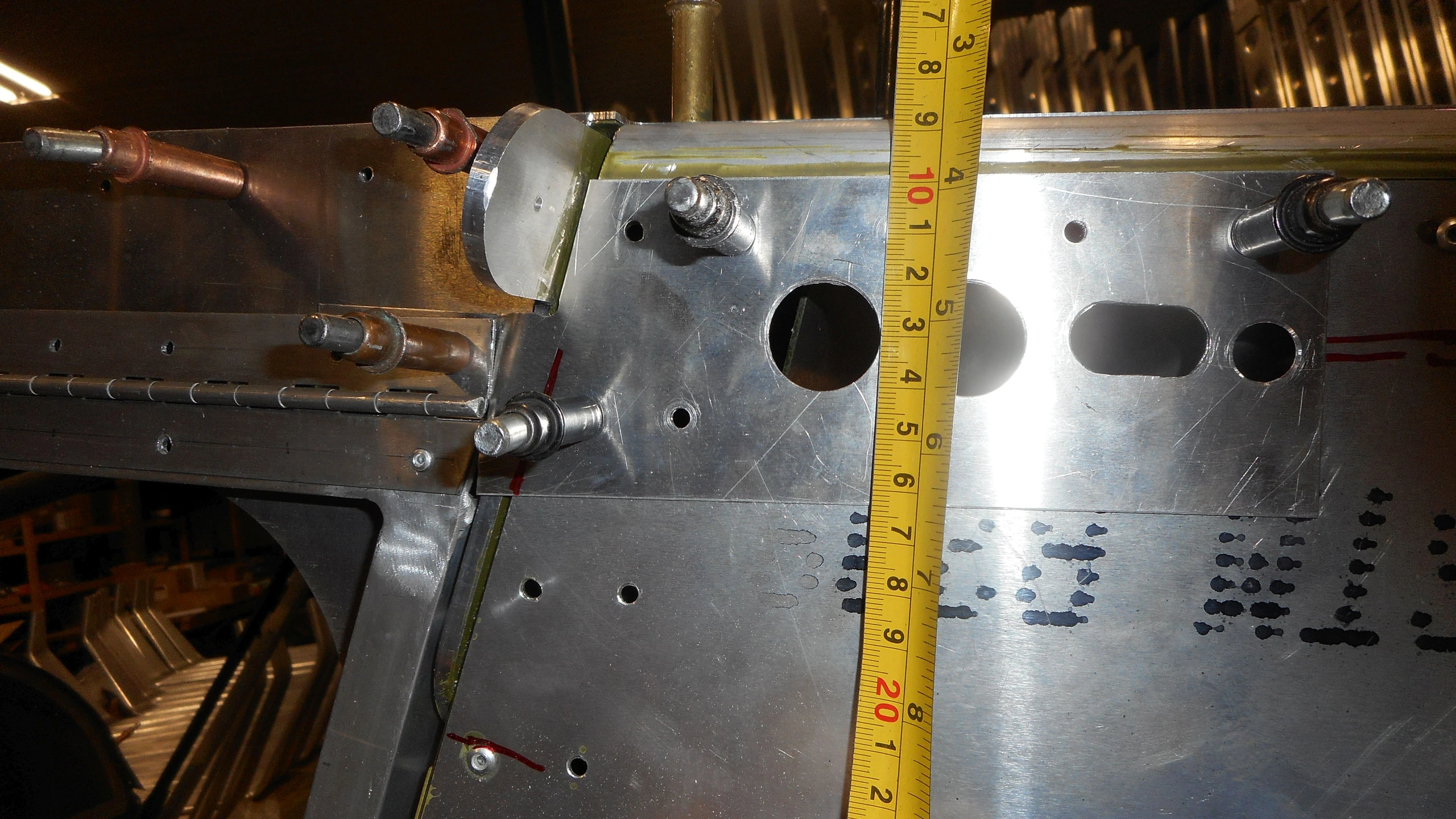

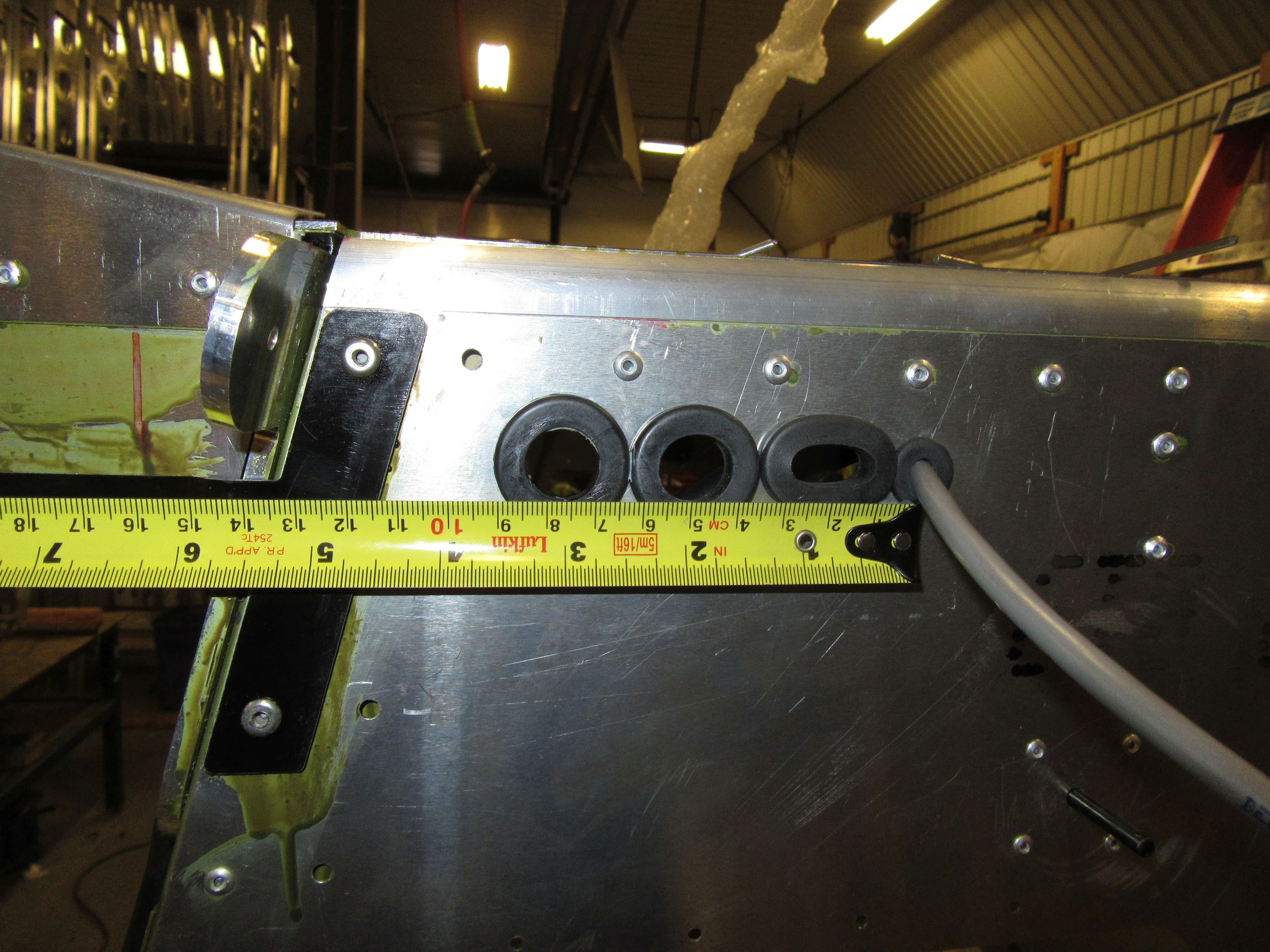

8g — right side — fuel lines and fuel sender unit.jpgУ корня крыла второе отверстие на подписанном снимке предназначено для возвратной линии в бак, овальное — для линий ПВД. Верх проходного отверстия расположен ниже продольного профиля по подписи: не сверлите профиль, выводя место из ракурса фотографии.

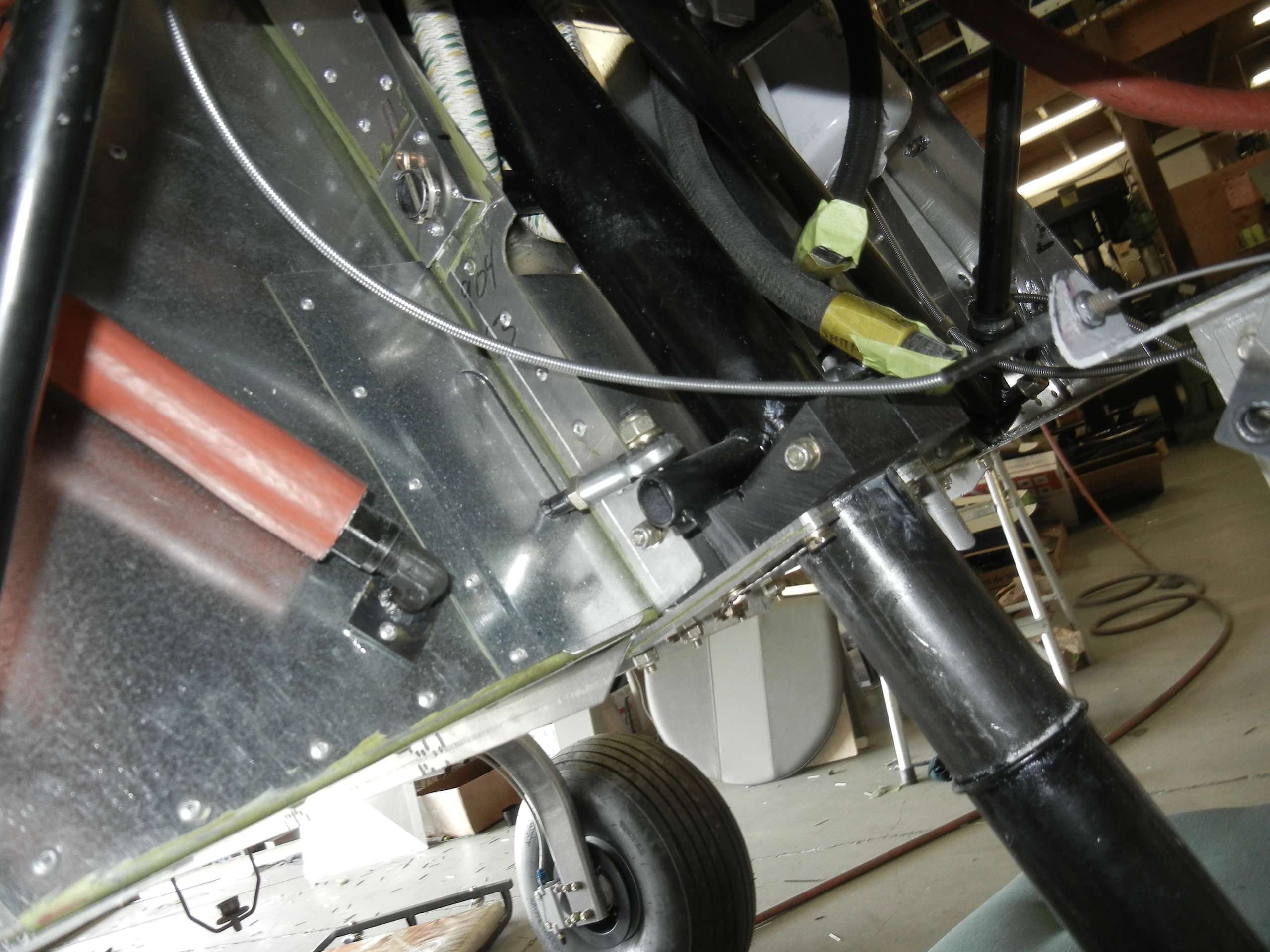

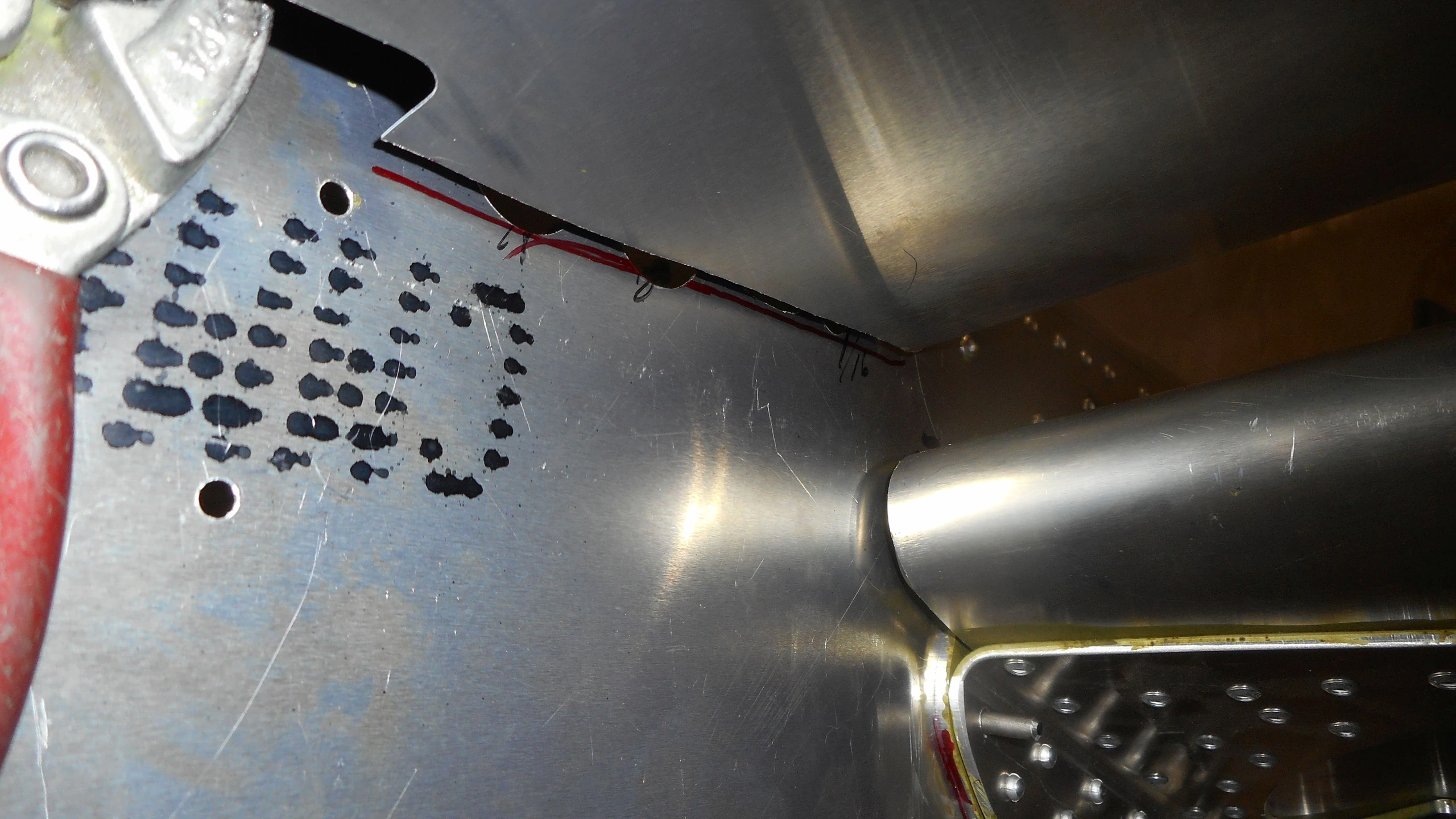

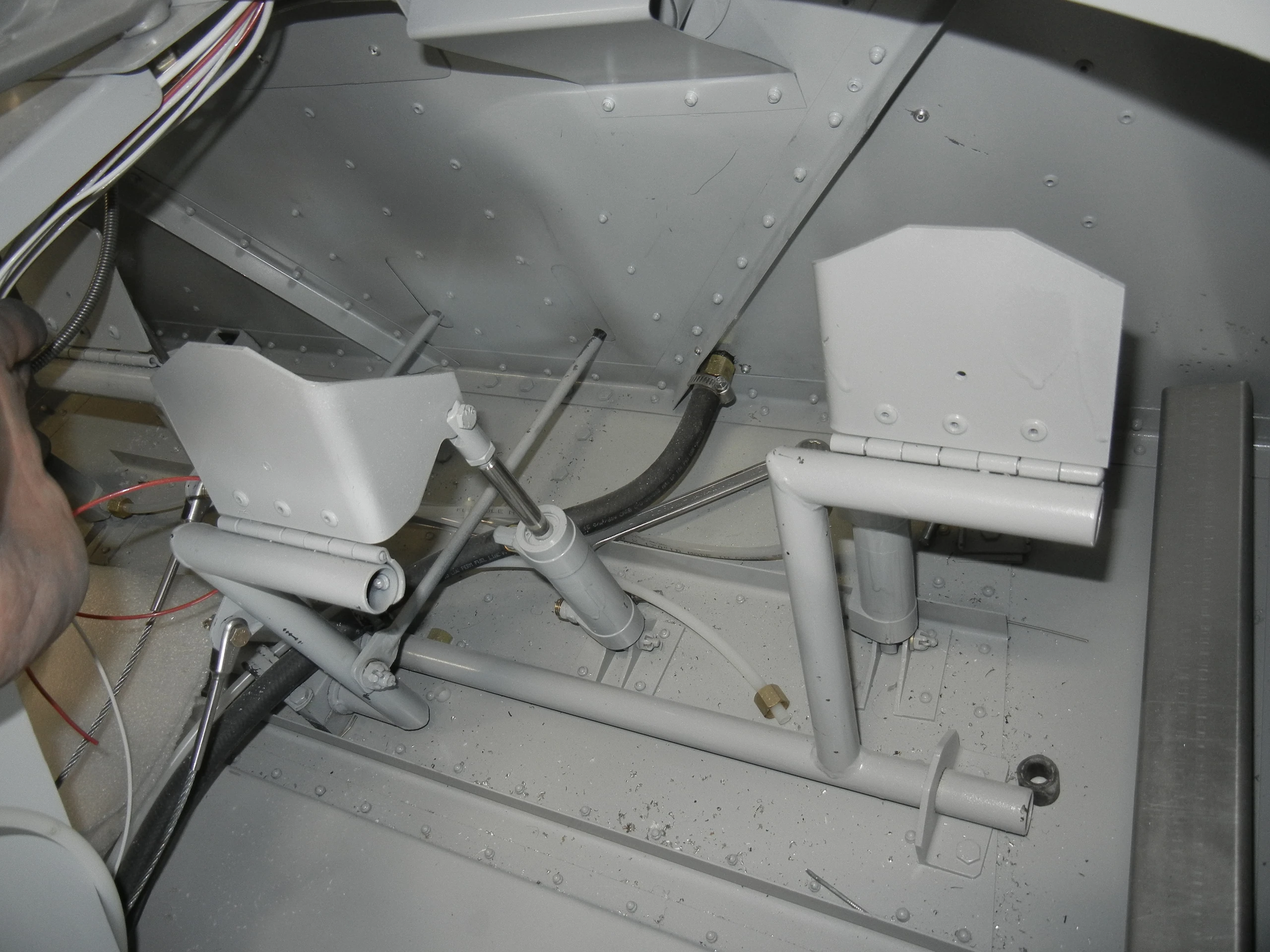

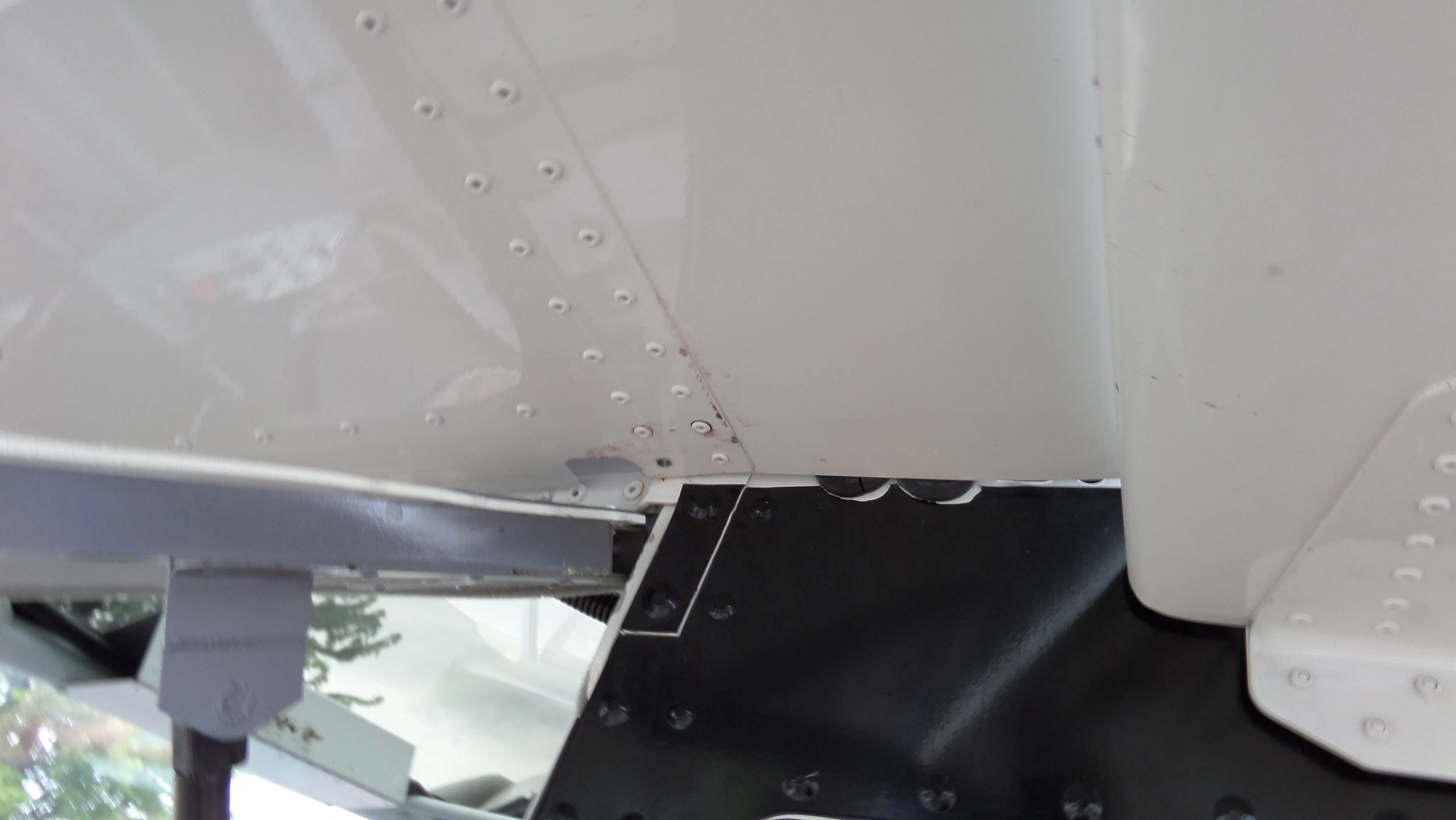

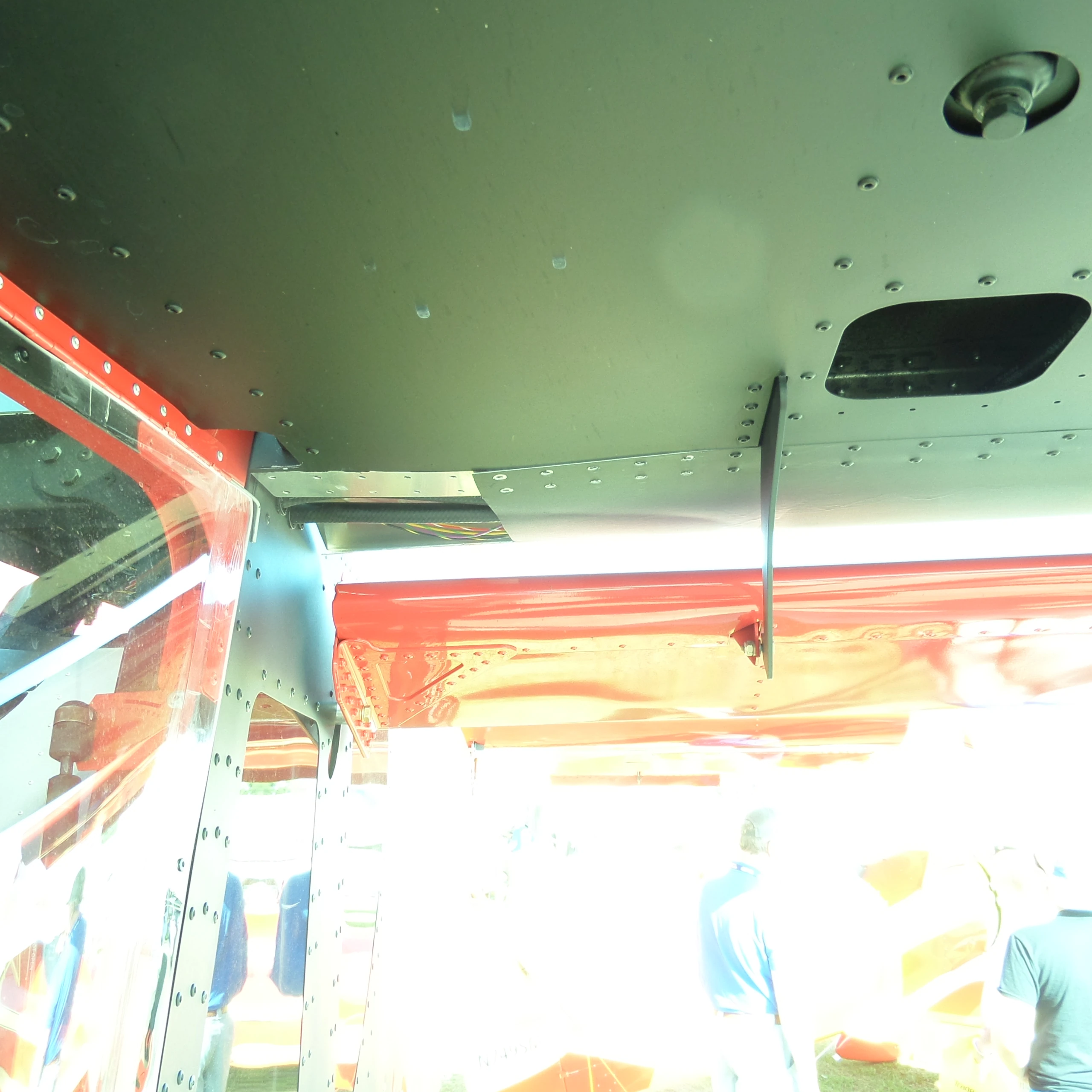

Соединение с крылом и перегородкой

Обозначение в исходном альбоме
9 — with wing trailing on fuselage.jpg
Обозначение в исходном альбоме

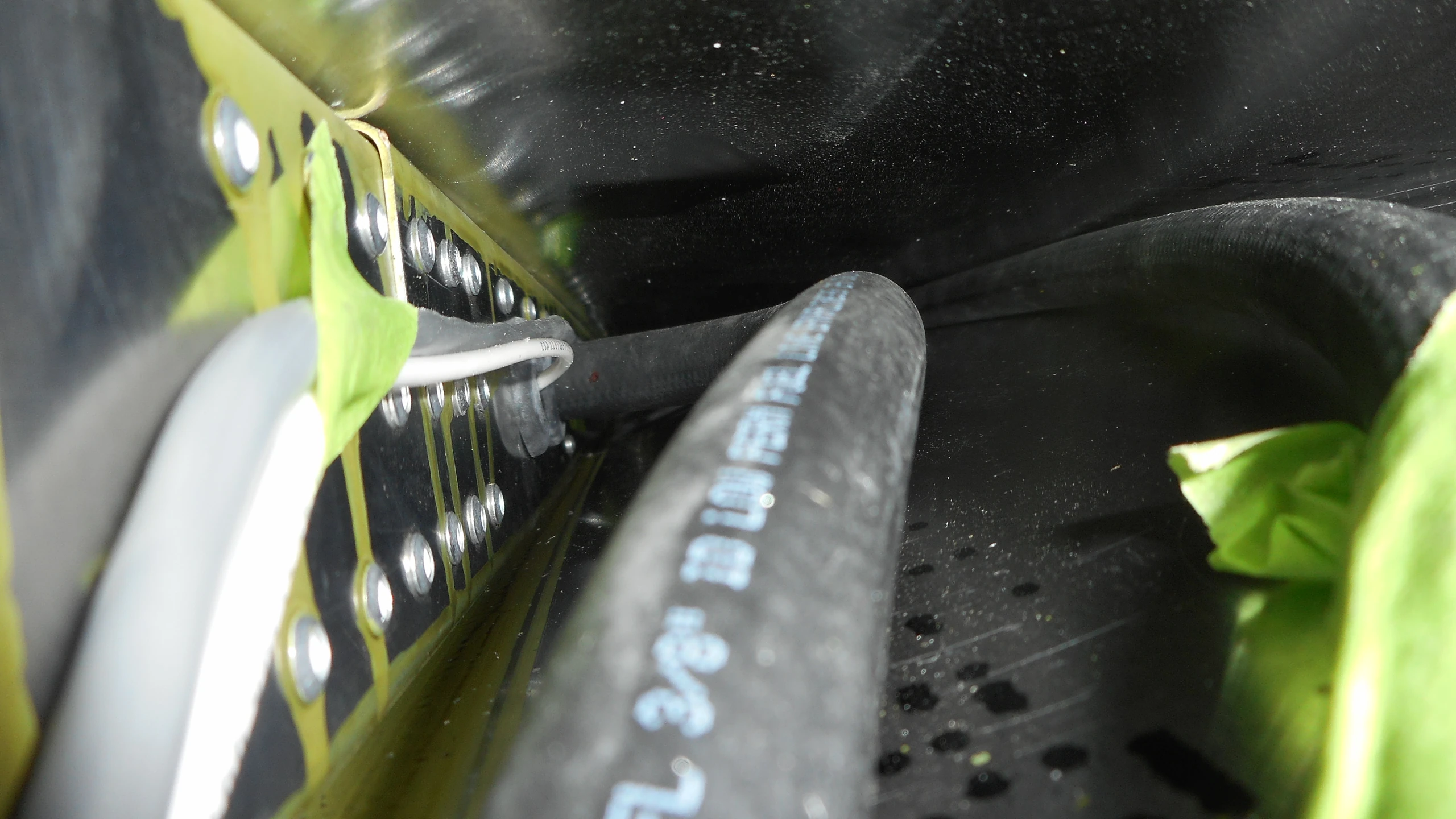

9a — fuel lines at the wing root.jpg
Обозначение в исходном альбоме

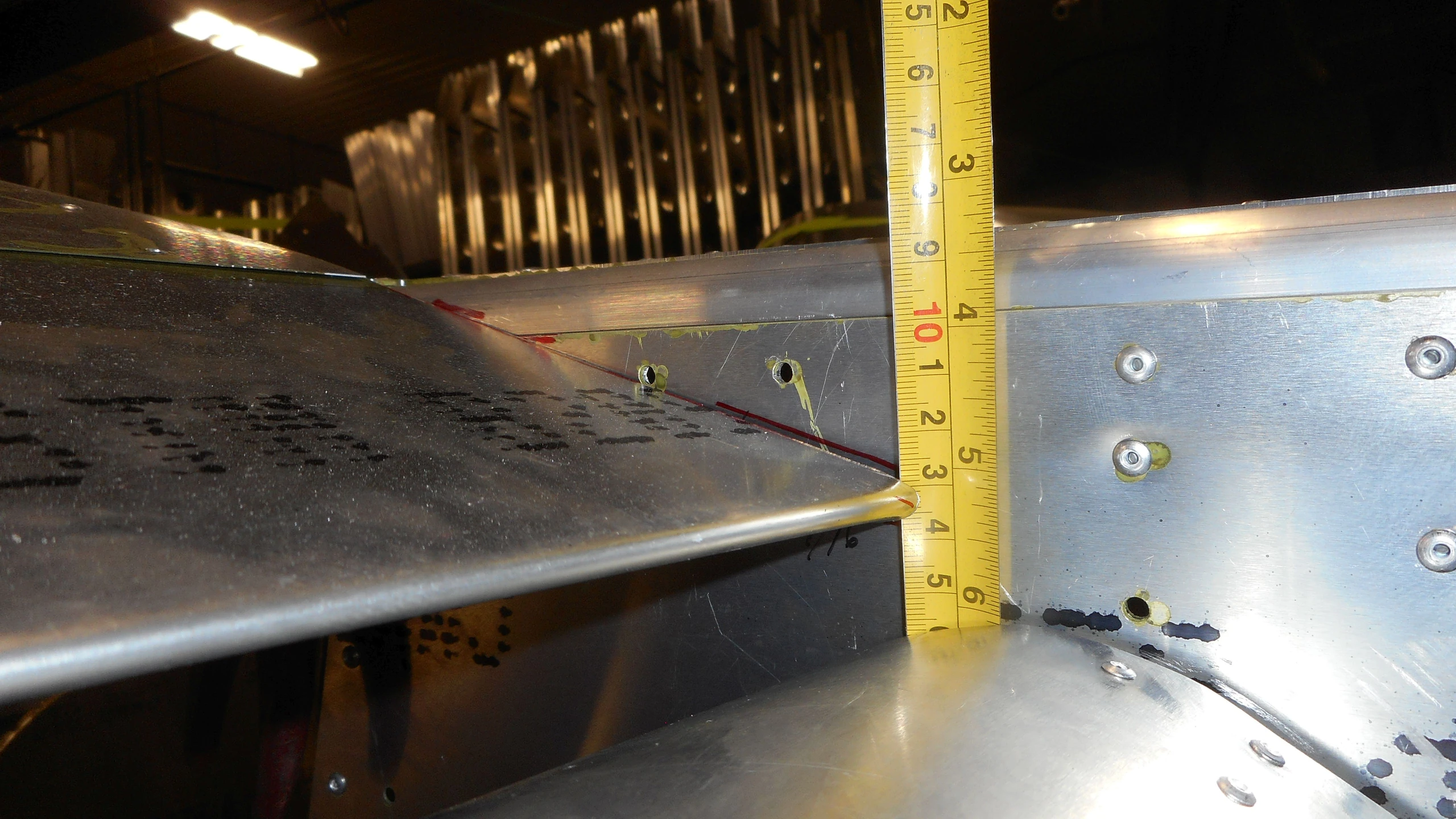

9b Bottom edge of trailing edge skin.jpg
Обозначение в исходном альбоме
Обозначение в исходном альбоме
9d — fuel lines — wing to fuselage.JPG
Обозначение в исходном альбоме
9g — fuel lines — wing to fuselage.JPG
Обозначение в исходном альбоме

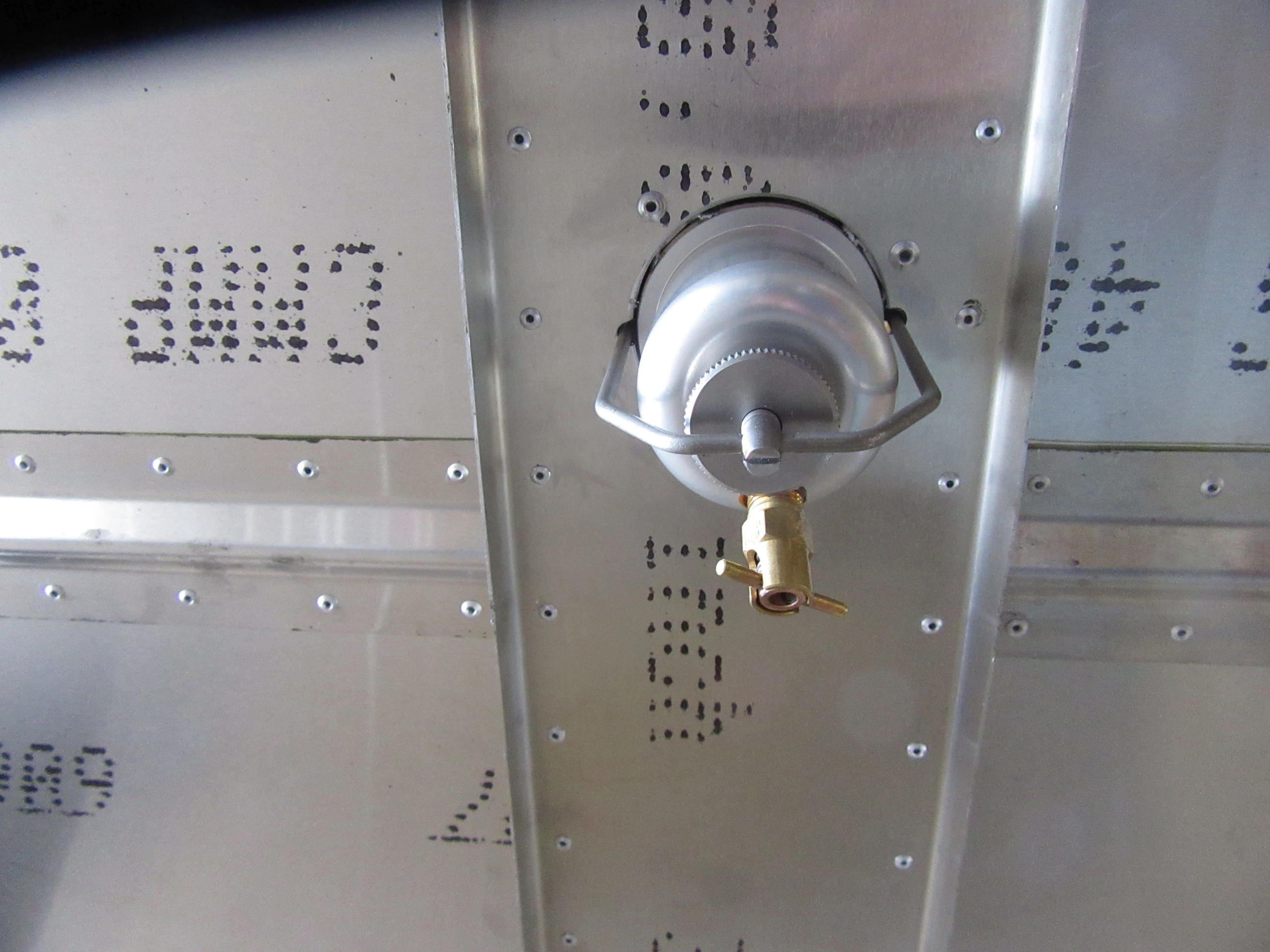

10- gascolator.jpg
Обозначение в исходном альбоме
12 through firewall.JPG
Обозначение в исходном альбоме
13 -.JPG
Обозначение в исходном альбоме

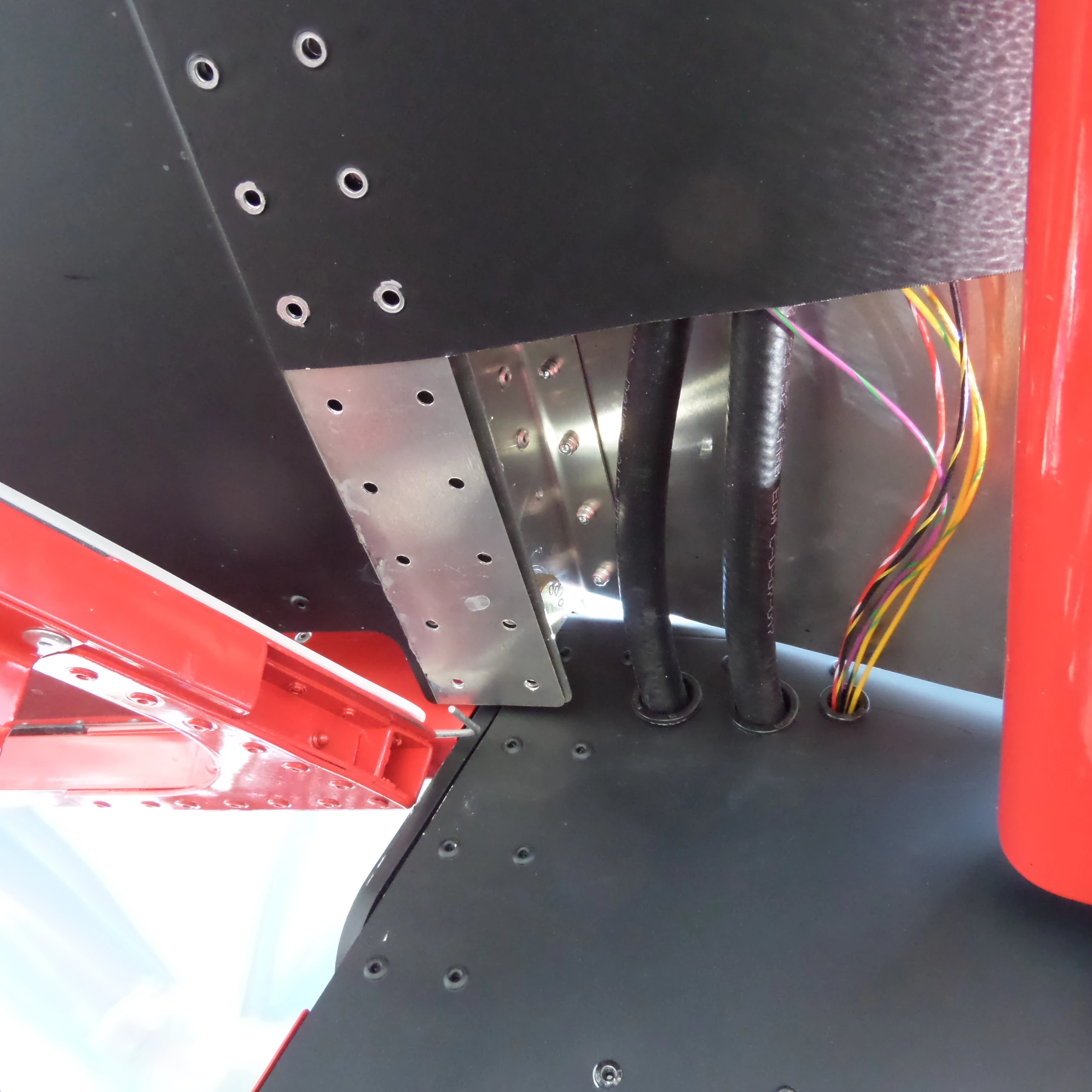

13a — IMG_6265.JPGСнимки показывают соединение крыльевых линий с фюзеляжем и проход через противопожарную перегородку. Диаметры, поддержка, герметики, защита от нагрева, испытание герметичности и требуемый расход берутся из полной схемы фактической установки; фотоальбом не содержит этих проверочных значений.
