Центральная консоль

Источники и применимость

Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

Нижние уголки и боковины

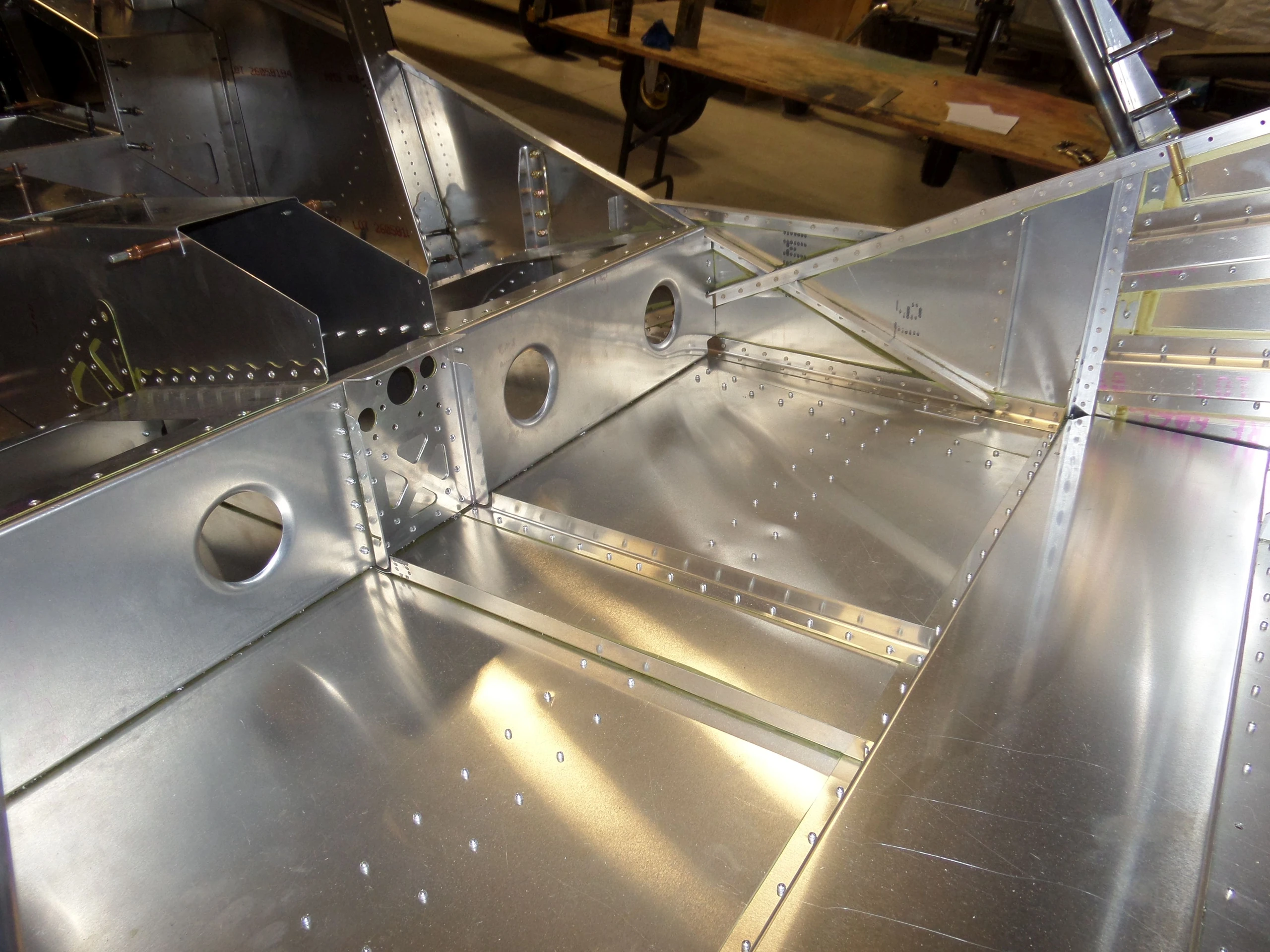

Лист SD75-NN-01, 21.04.2021. Нижние уголки LS75CCO1-3 устанавливаются на пол кабины, к ним примыкают боковины LS75CCO1-1. В фотографиях подпись боковин LS75CCO1-2 отличается от таблицы: по чертежу LS75CCO1-2 — верх консоли.

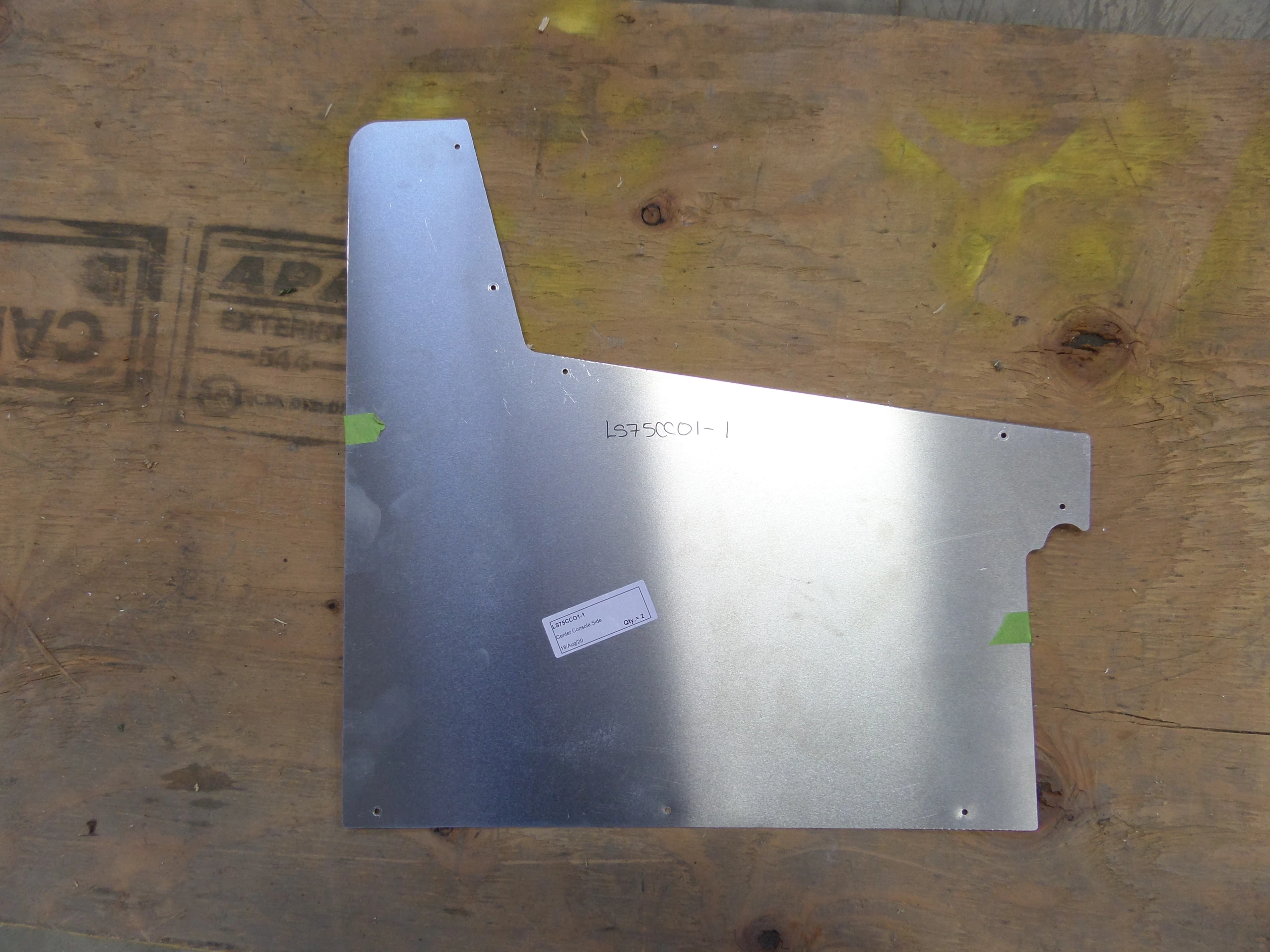

Примерка консоли

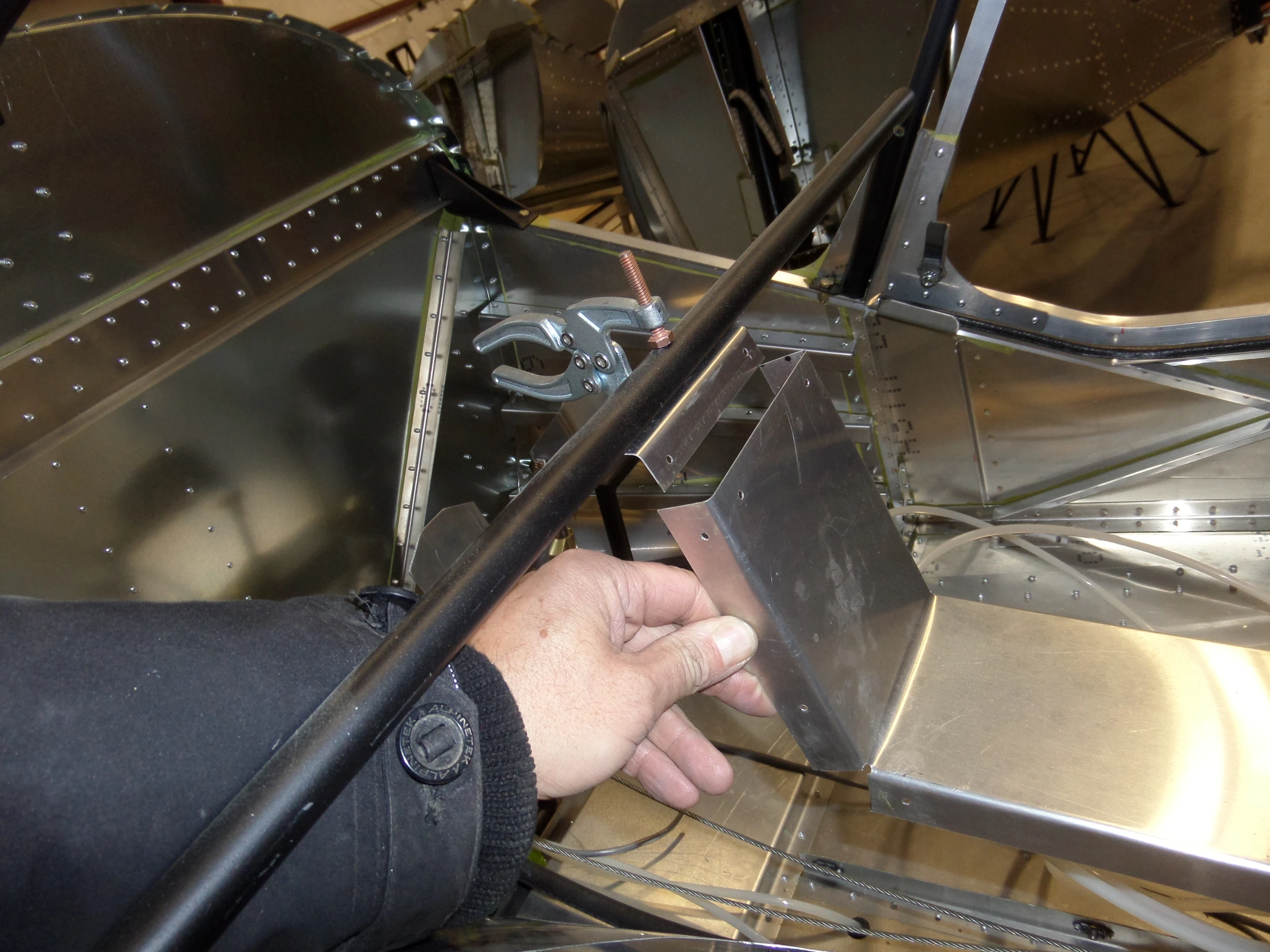

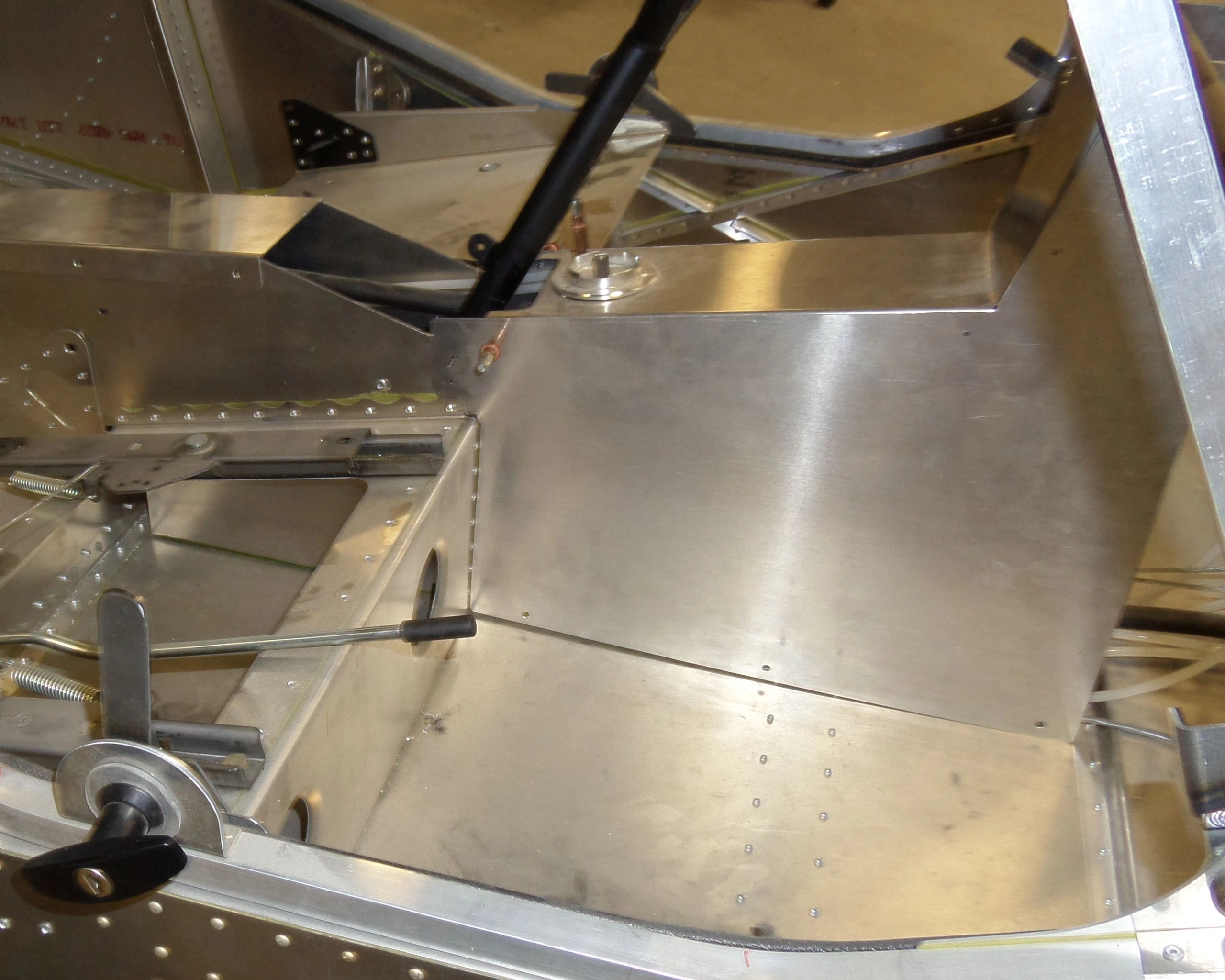

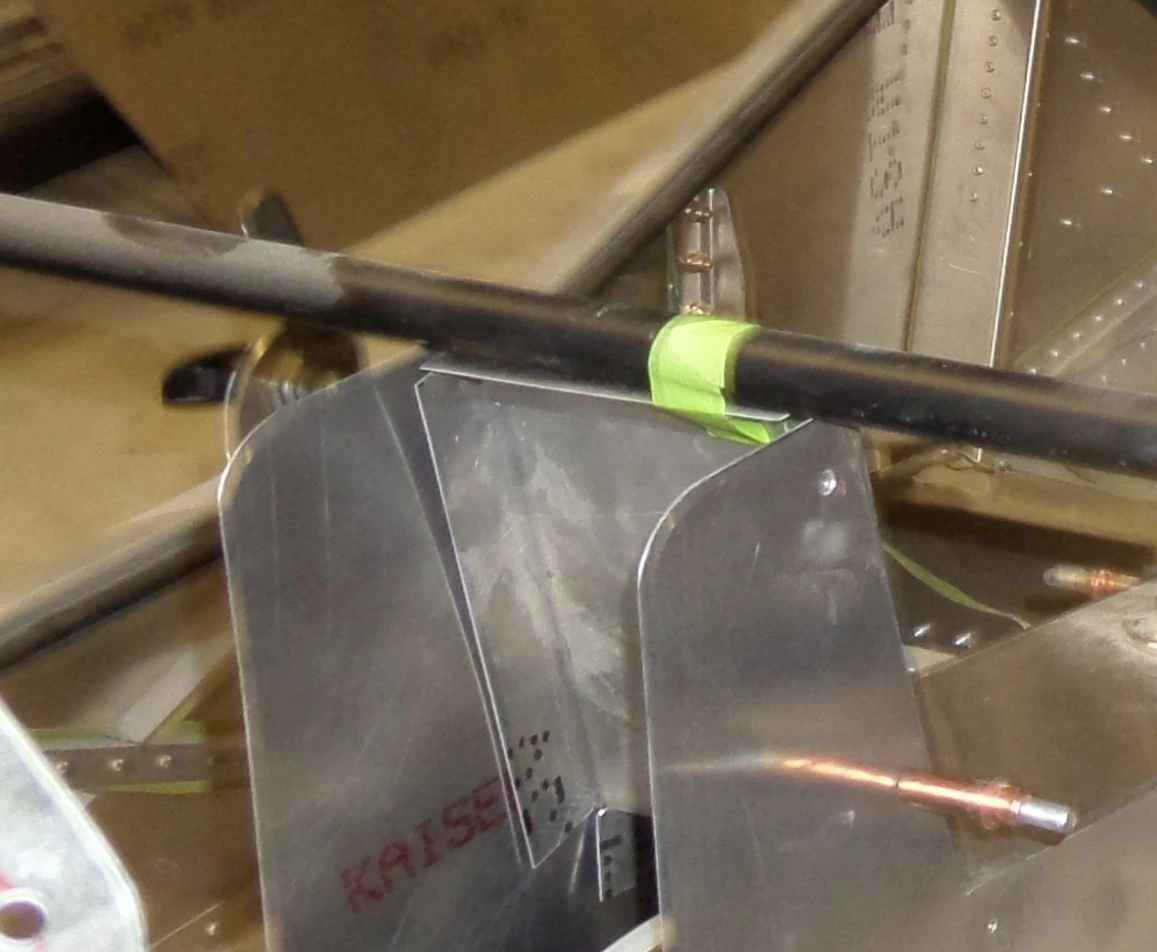

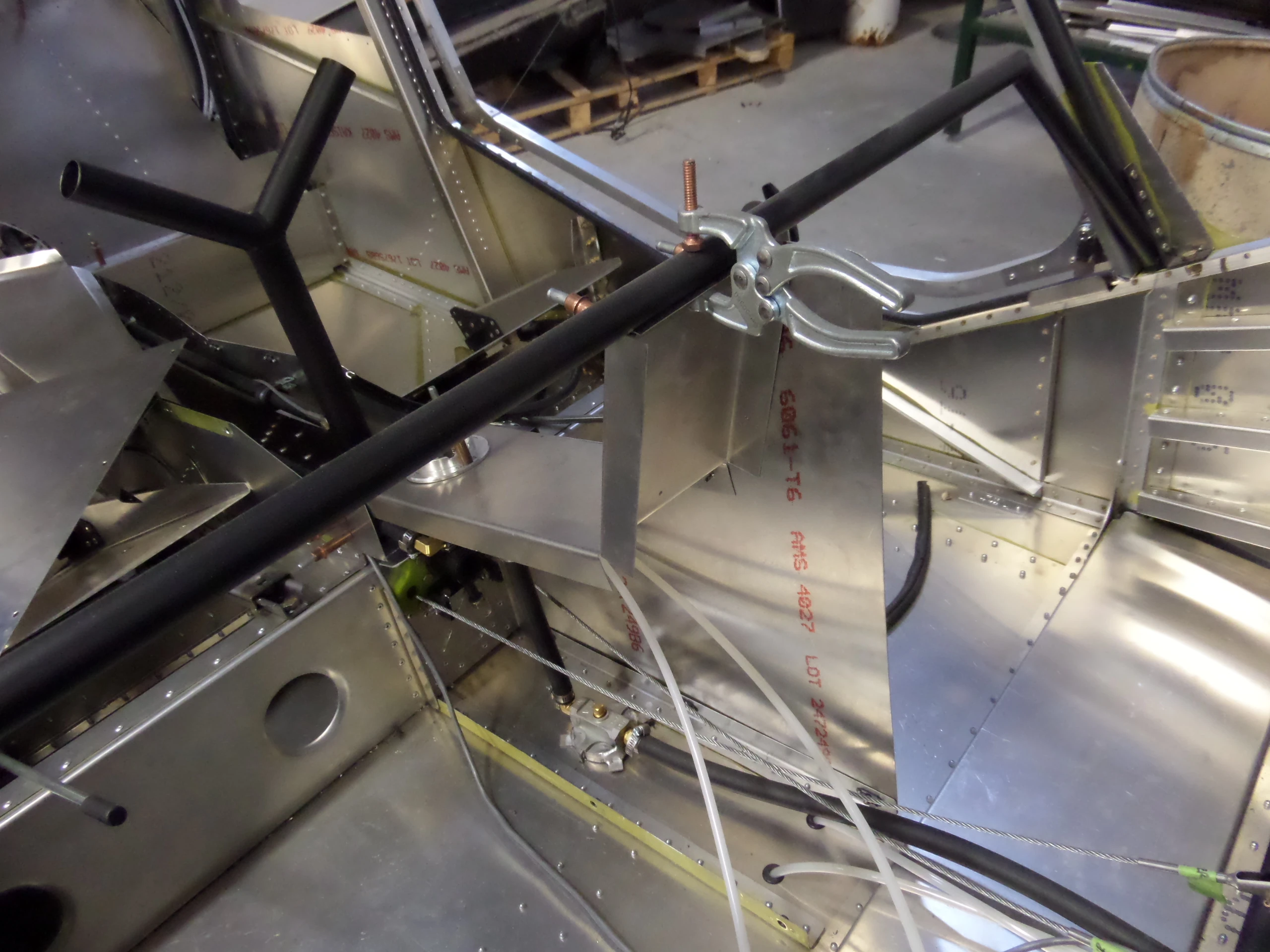

Сначала примерьте боковины и верх, проверьте проход ручки и доступ к содержимому консоли. Верхний уголок LS75CCO1-4 соединяет консоль с рамой кабины; по четыре A4 в указанных двух группах, одна из них совместно с приборной панелью NN-02.

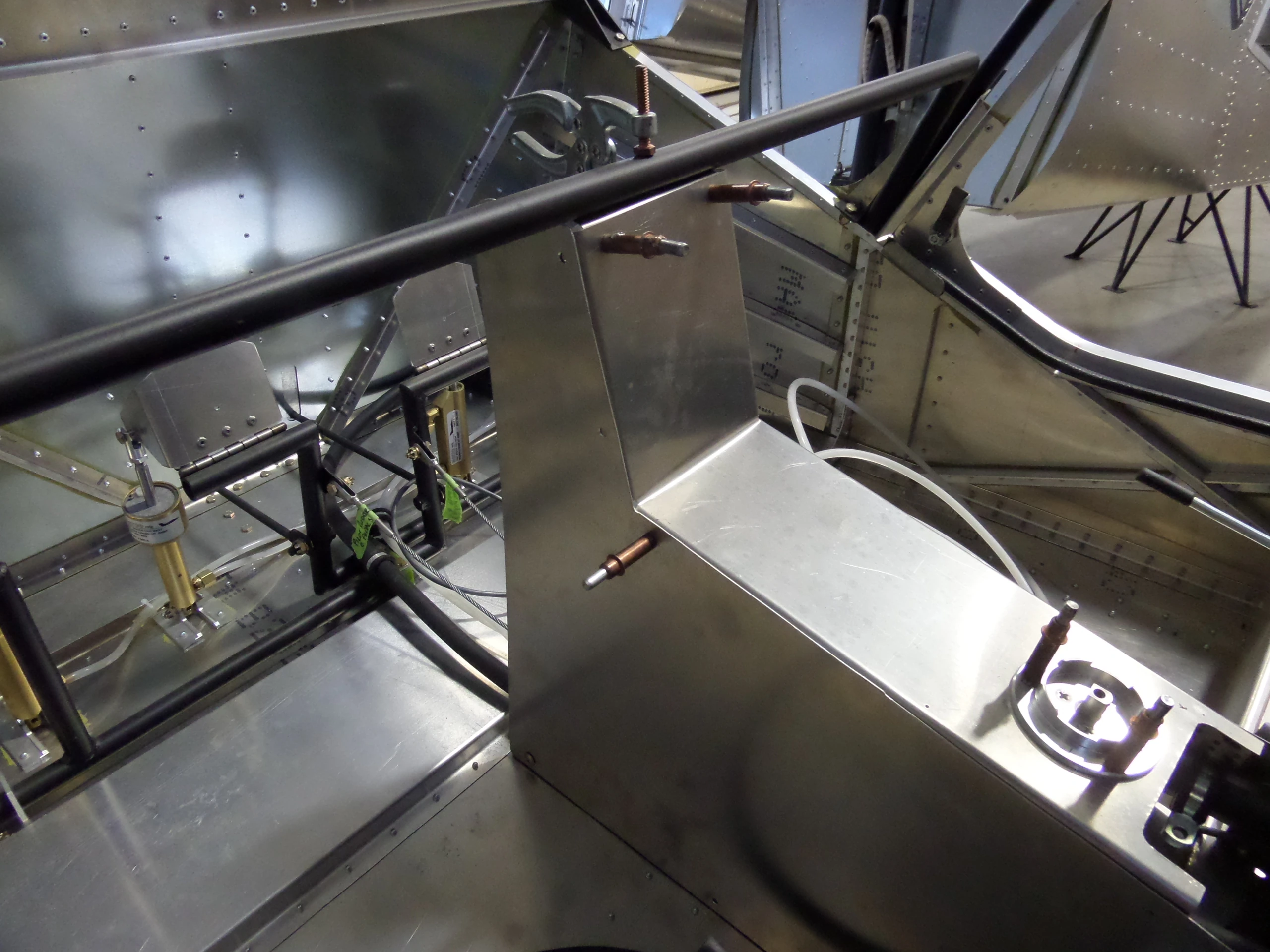

Съёмный верх и крепёж

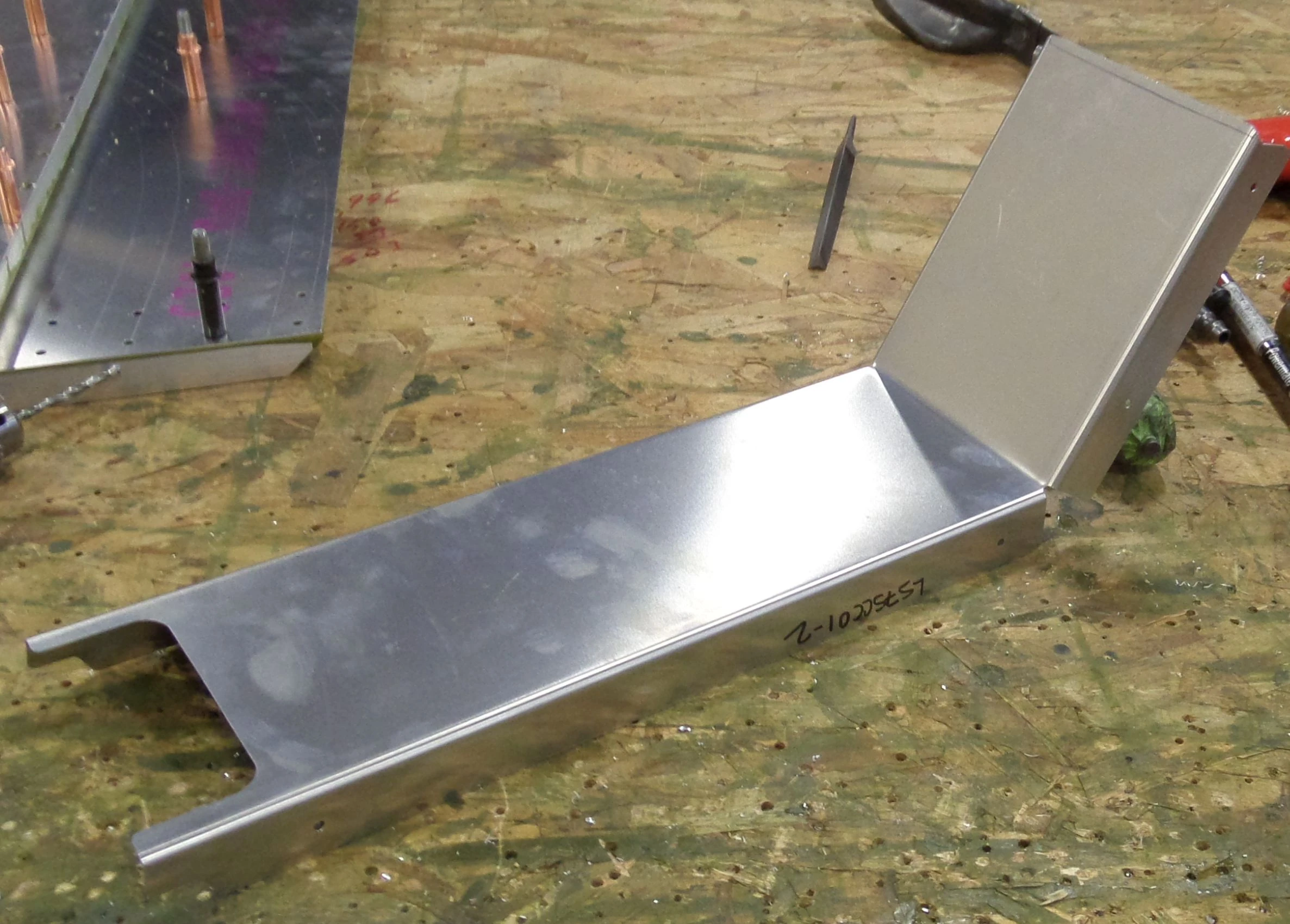

Съёмный верх крепится шестнадцатью AN525-10R7 в шестнадцать MS21047-L3. Лоток компонентов LS75CCO-5 показан как опция; его наличие не делает саму консоль опциональной.

Доступ к оборудованию

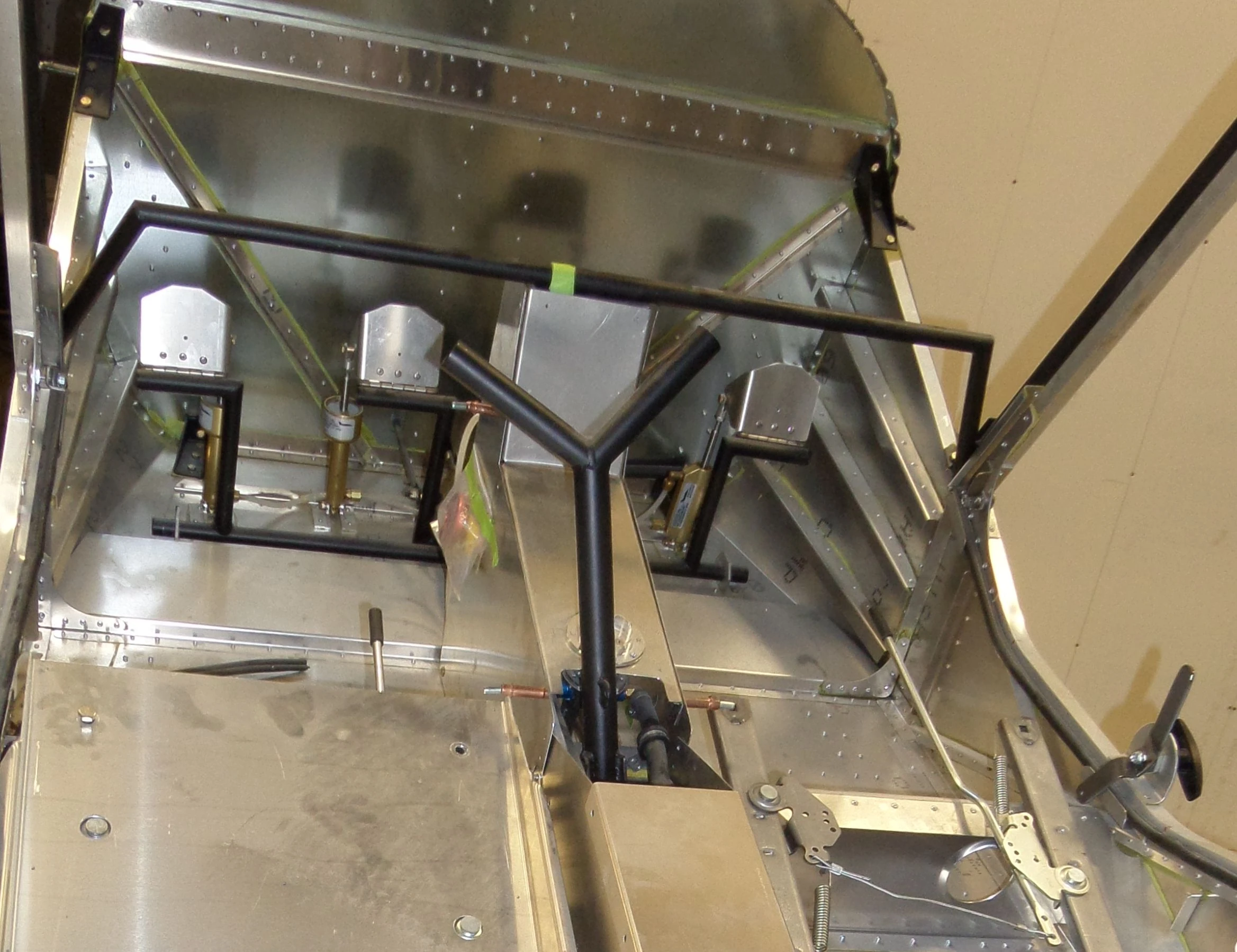

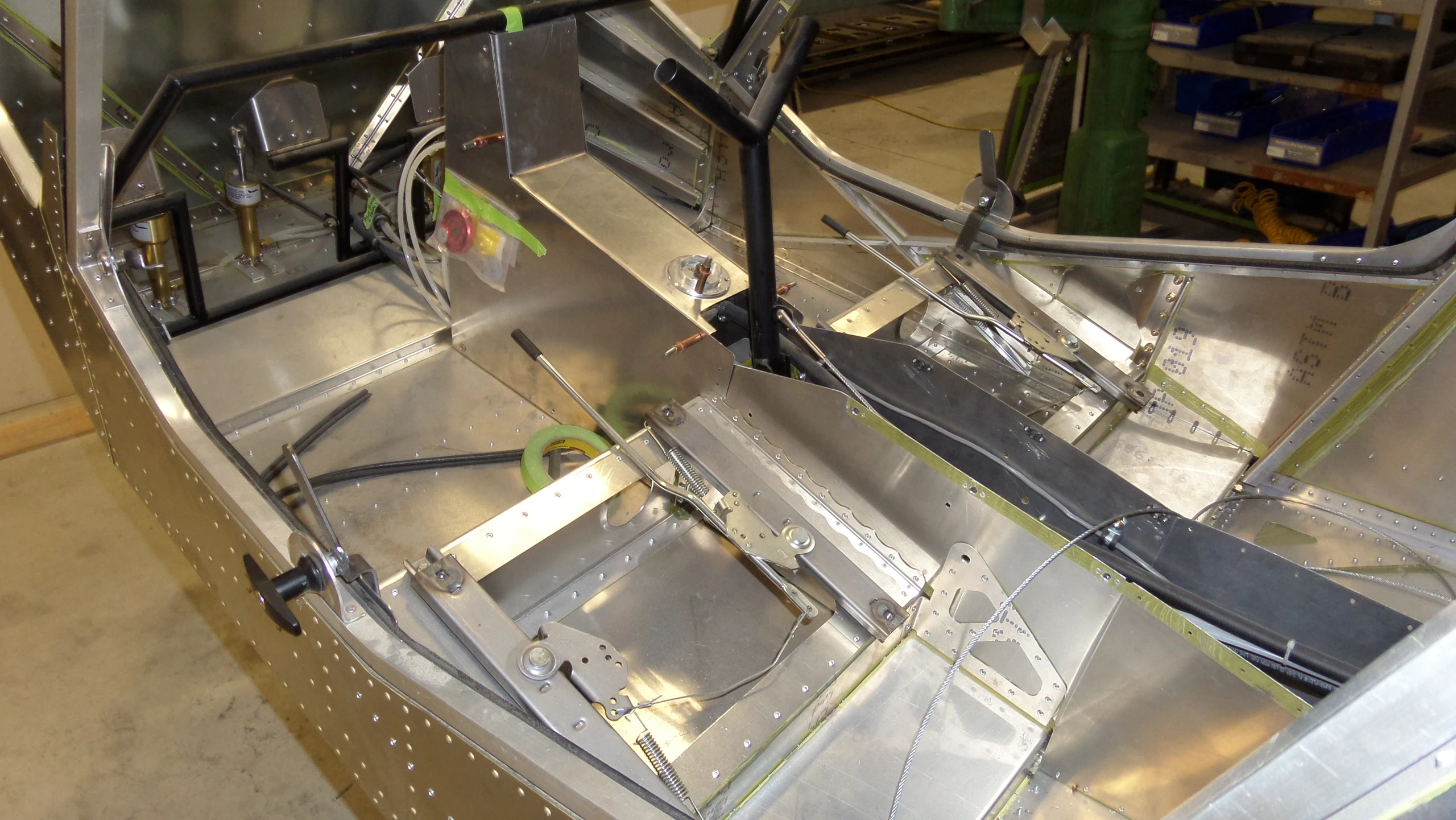

На снимках верх временно снят для доступа к примерке. Окончательное закрытие выполняется после согласования приборов, топливного крана и внутренней проводки, с сохранением доступа к обслуживанию.

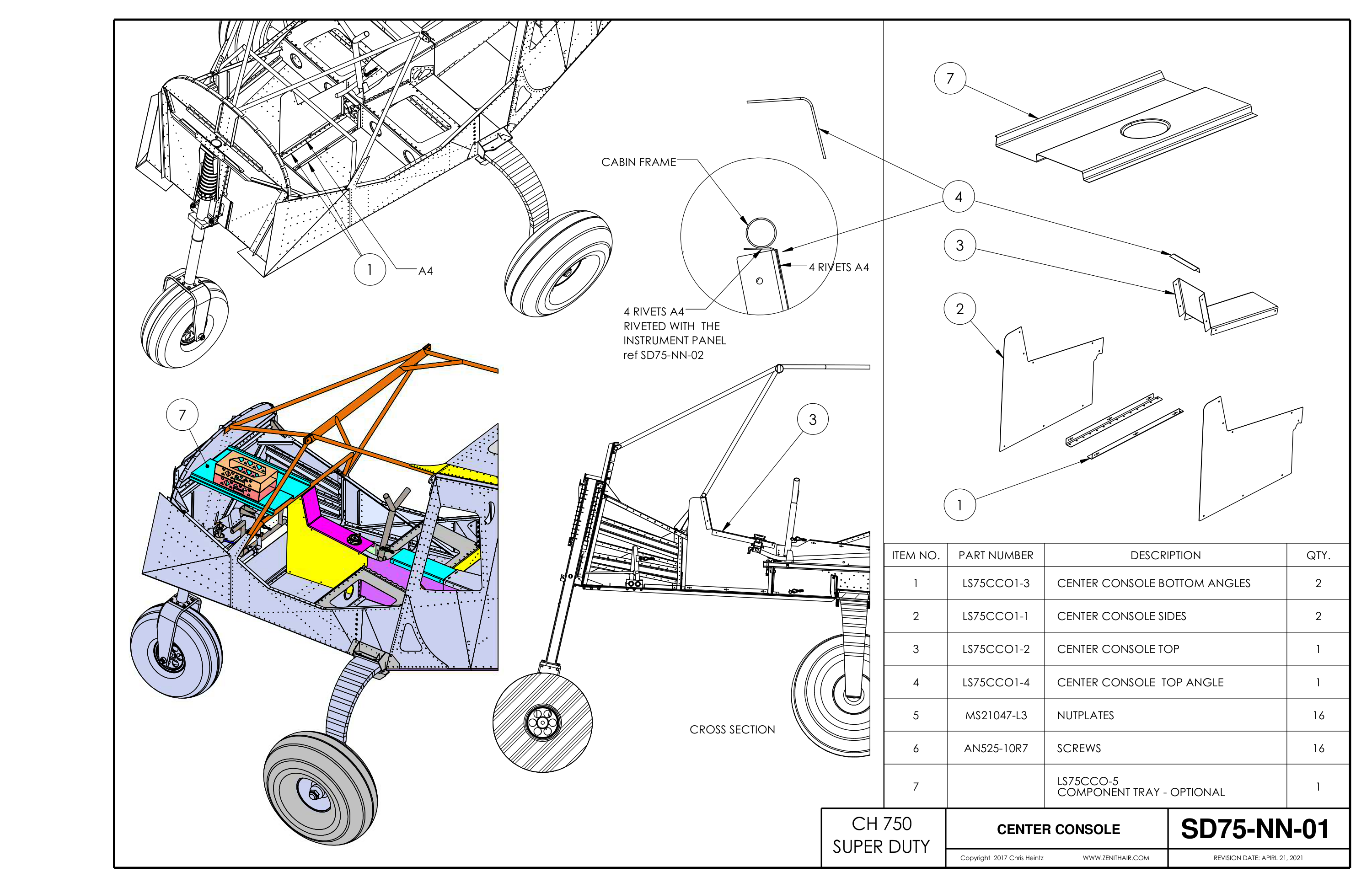

Полный сборочный лист: размеры и таблица деталей

На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
