Стабилизатор и упоры руля высоты
Источники и применимость
Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.
Обозначение в исходном альбоме

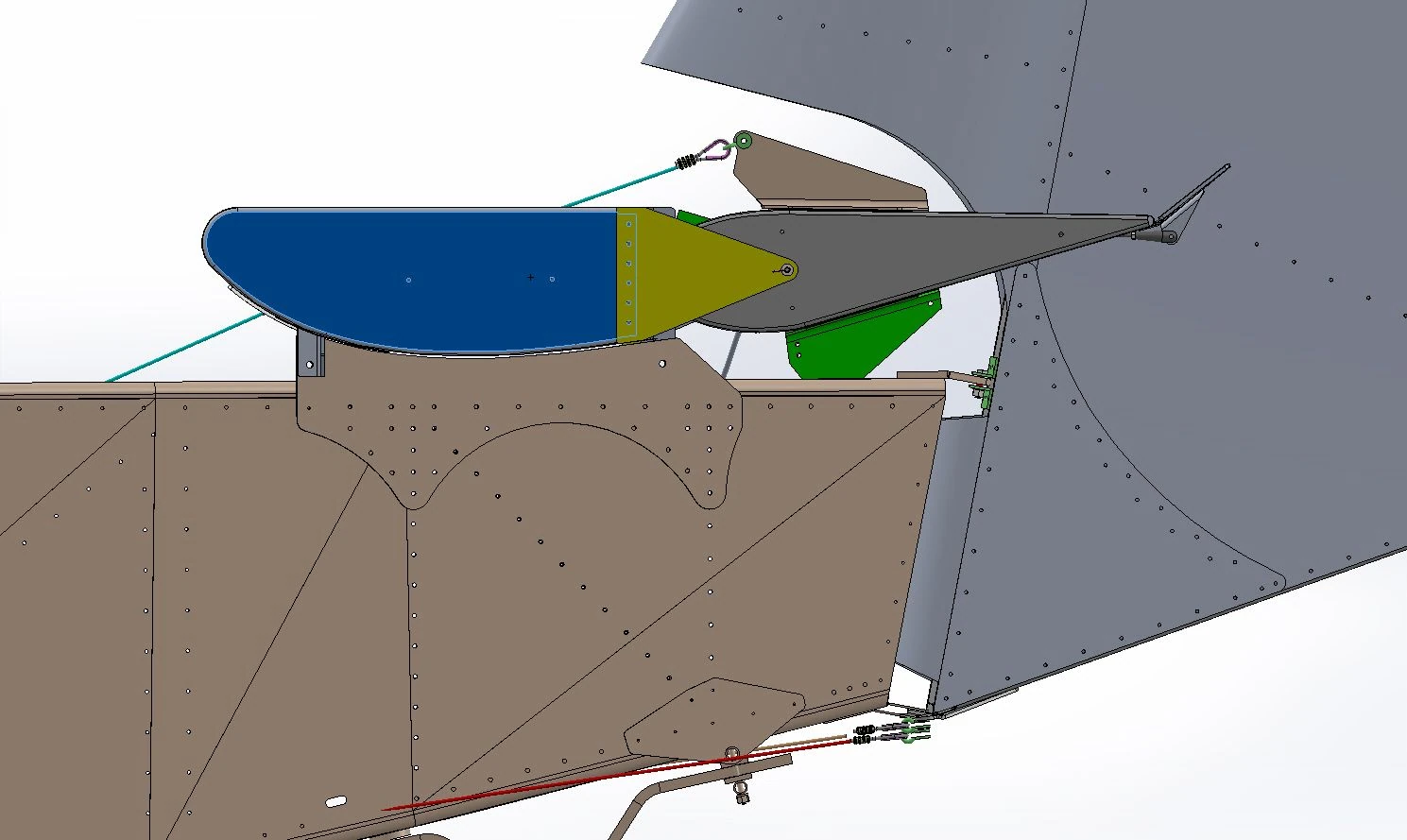

SD75-ZZ-01 stab to fusealge — stabilizer position.jpgВыставление стабилизатора
Обозначение в исходном альбоме

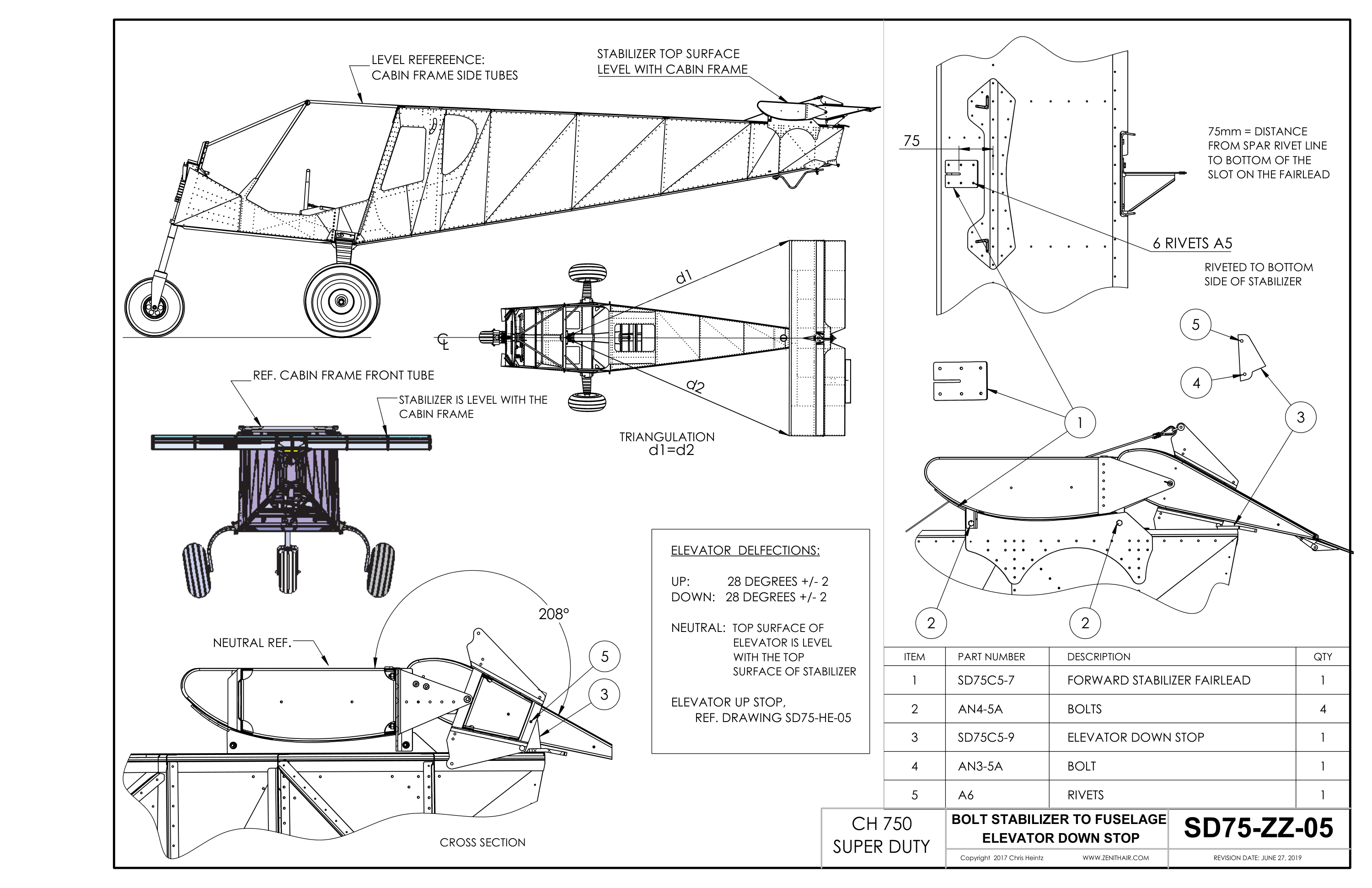

SD75-ZZ-01 stab to fusealge — stabilizer position.jpgЛист SD75-ZZ-05, 27.06.2019. Верх стабилизатора выставляется параллельно базовым передней и боковым трубам рамы кабины. Триангуляция выполняется по обозначенным точкам с условием d1=d2.
Направляющая и крепёж
Передняя направляющая SD75C5-7 крепится к нижней стороне стабилизатора шестью A5 по выноске. Размер 75mm задан от заклёпочного ряда лонжерона до низа прорези направляющей. Четыре болта стабилизатора в таблице — AN4-5A.
Нейтраль и ходы
В нейтрали верх руля высоты находится в одной плоскости с верхом стабилизатора. На ZZ-05 ход вверх и вниз указан 28° ±2°. В старом IPL HE-05 встречается 30°: это расхождение редакций, поэтому установку упоров следует сверить с действующим комплектом, сохраняя обе исходные величины раздельно.
Упоры и зазоры
Обозначение в исходном альбоме

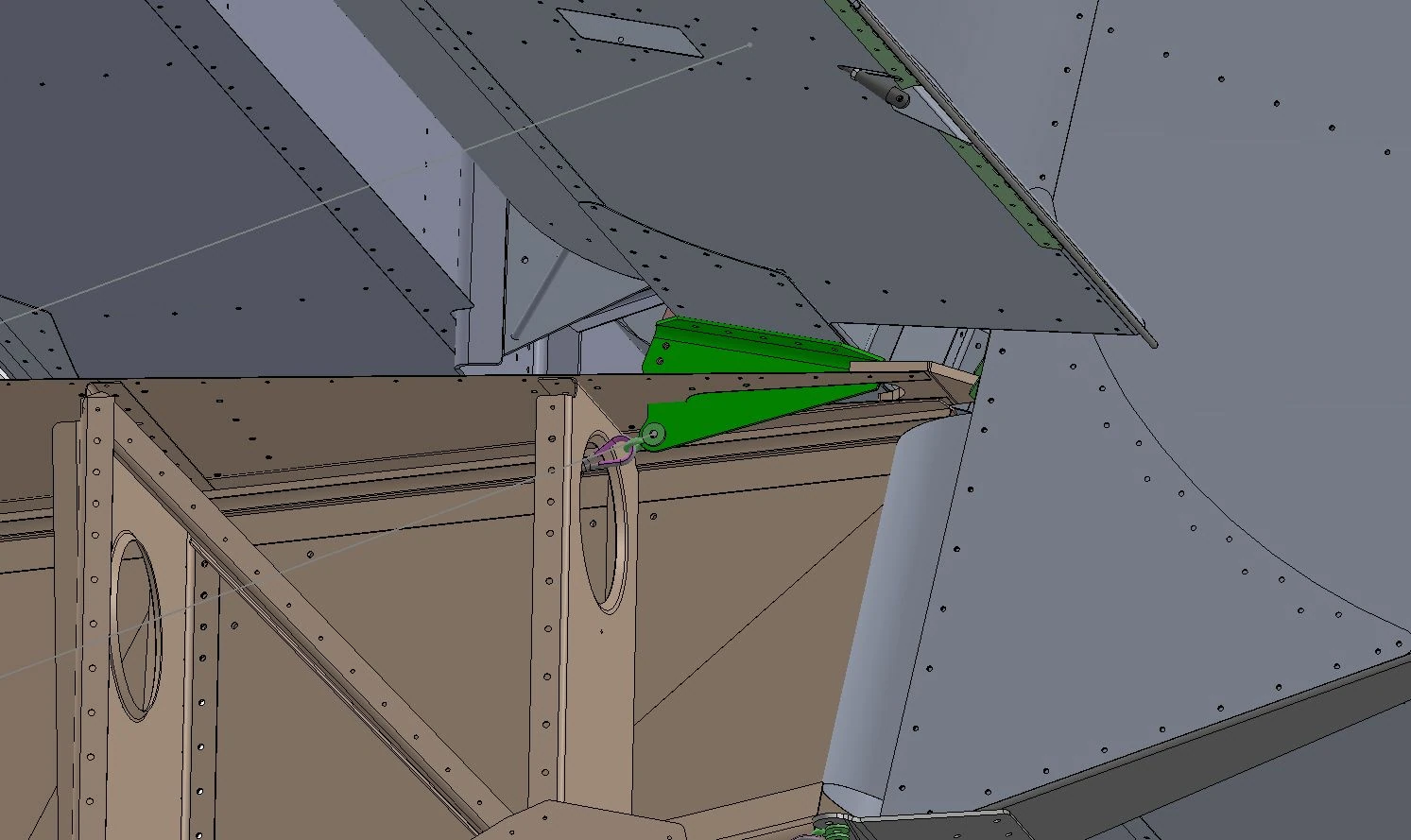

SD75-ZZ-01 stab to fusealge — down deflection — bigger cutout in top skin.jpgНижний упор SD75C5-9 показан с AN3-5A и A6; верхний отсылает к HE-05. Иллюстрация дополнительного выреза верхней обшивки поясняет зазор при отклонении вниз; размер выреза по ней не назначается.
Полный сборочный лист: размеры и таблица деталей
На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
