Иллюстрации и порядок сборки
Редакции и порядок применения
IPL HE-05 · REVISION: June 5, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Лист SD75-HE-05 от 04.11.2025 уточняет тонкую шайбу AN960-10L у двух AN3-4A упора. Не путайте наружные шайбы шарнирных пальцев AN960-10 с этой тонкой шайбой.
В IPL проверка отклонения вверх названа 30°. На новом листе у упора нанесён внутренний угол 151°: это другая размерная выноска, не отклонение руля 151°. Настройку выполняйте по применимой редакции размерного чертежа и ZZ, не вычитайте угол по фотографии.
Порядок установки по IPL
Наружные шарнирные пластины
Деталь по исходному IPL: SD75H3-1 · Количество: 2

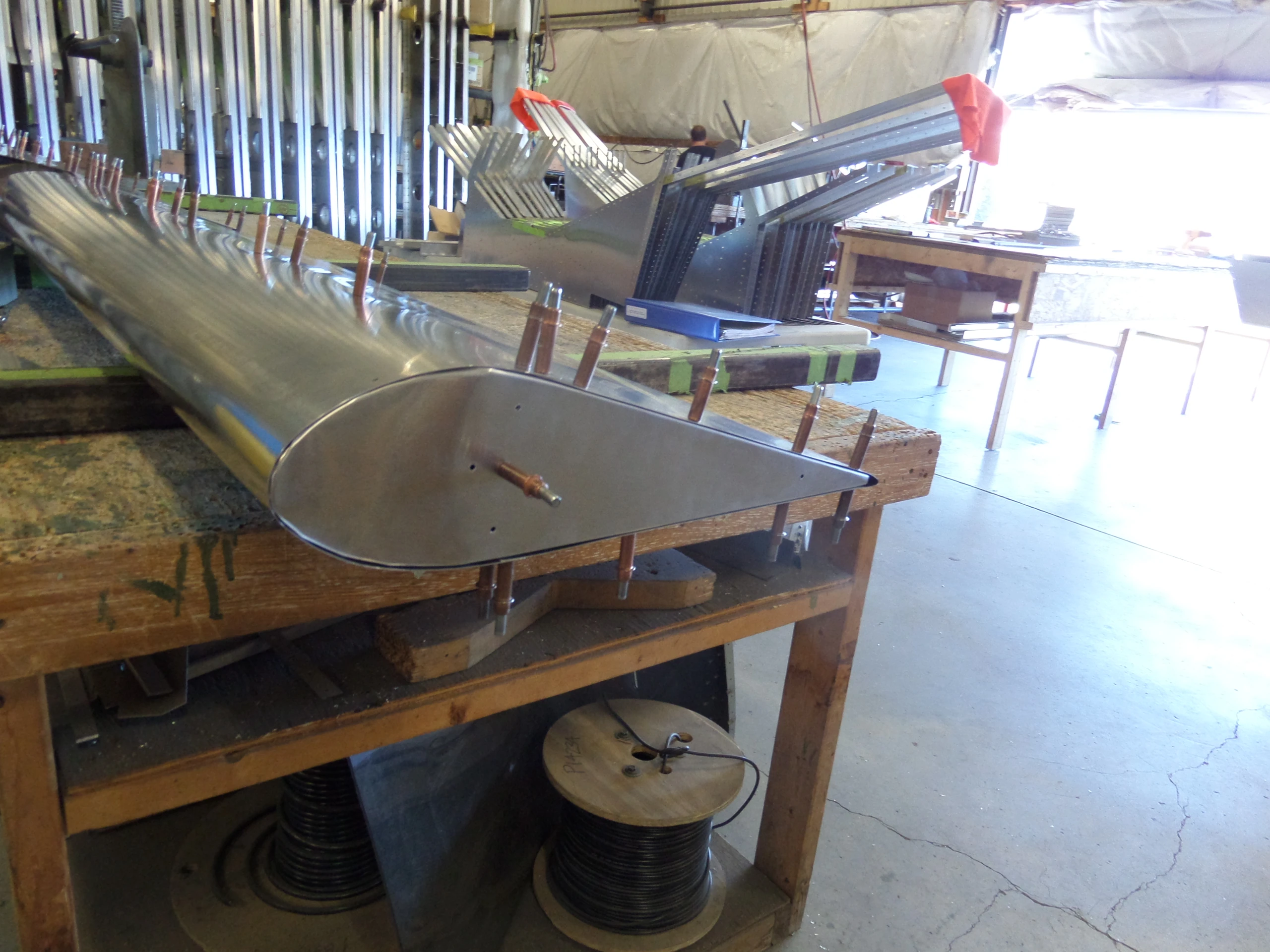

Соедините левую и правую пластины с концами концевых нервюр стабилизатора Cleco.
Сверить со строкой IPL
Внутренняя шайба наружного шарнира
Деталь по исходному IPL: AN960-10 · Количество: 2
Подведите руль высоты к стабилизатору. Между концевой нервюрой руля и шарнирной пластиной должна быть шайба AN960-10.
Сверить со строкой IPL
Наружная шайба шарнирного пальца
Деталь по исходному IPL: AN960-10 · Количество: 2
Добавьте AN960-10 с наружной стороны шарнирной пластины. Её удерживает шплинт.
Сверить со строкой IPL
Шплинт
Деталь по исходному IPL: AN380-2-2 · Количество: 2
После установки разведите концы AN380-2-2 по применимым стандартам крепежа.
Сверить со строкой IPL
Болт среднего шарнира
Деталь по исходному IPL: AN4-6A · Количество: 1
Головка AN4-6A прилегает к уголку руля высоты.
Сверить со строкой IPL
Первая шайба втулки
Деталь по исходному IPL: AN960-416 · Количество: 1
Втулка находится между двумя шайбами. Первую AN960-416 установите между уголком руля высоты из экструзии 3/4” и кронштейном стабилизатора.
Сверить со строкой IPL
Втулка среднего шарнира
Деталь по исходному IPL: 8H3-4 · Количество: 1
Заведите втулку 8H3-4 через отверстие 5/16” в кронштейне стабилизатора до упора в первую шайбу.
Сверить со строкой IPL
Вторая шайба втулки
Деталь по исходному IPL: AN960-416 · Количество: 1
Вторая AN960-416 устанавливается с наружного конца втулки.
Сверить со строкой IPL
Работа среднего шарнира
Деталь по исходному IPL: AN365-428 · Количество: 1
Затяните AN365-428 по применимым требованиям. При движении руля гайка поворачивается вместе с болтом. Подвижное сопряжение — между наружной поверхностью втулки и внутренней поверхностью отверстия кронштейна стабилизатора.
Сверить со строкой IPL
Упор отклонения вверх
Деталь по исходному IPL: SD75H3-10 · Количество: 1
IPL предписывает проверить отклонение вверх 30°. Новый лист имеет отдельную выноску внутреннего угла 151° у упора; это не угол отклонения руля. Сверяйте настройку по применимому HE-05 и листам окончательной сборки.
Сверить со строкой IPL
Крепление упора
Деталь по исходному IPL: AN3-4A · Количество: 2
Закрепите упор на кронштейне стабилизатора двумя AN3-4A. Действующий лист добавляет тонкие шайбы AN960-10L и самоконтрящиеся гайки.
Сверить со строкой IPL

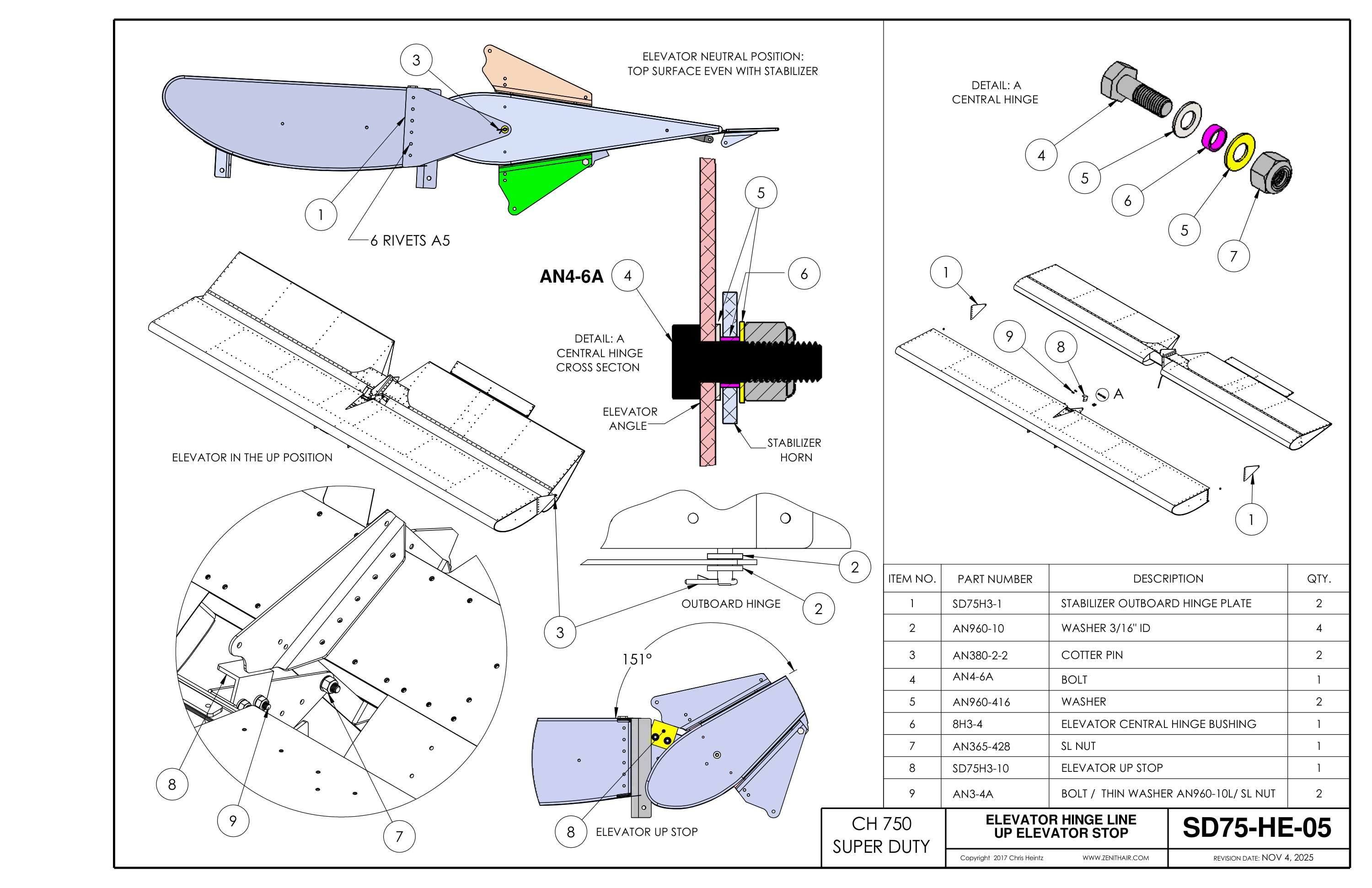

Сборочный чертёж SD75-HE-05
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
