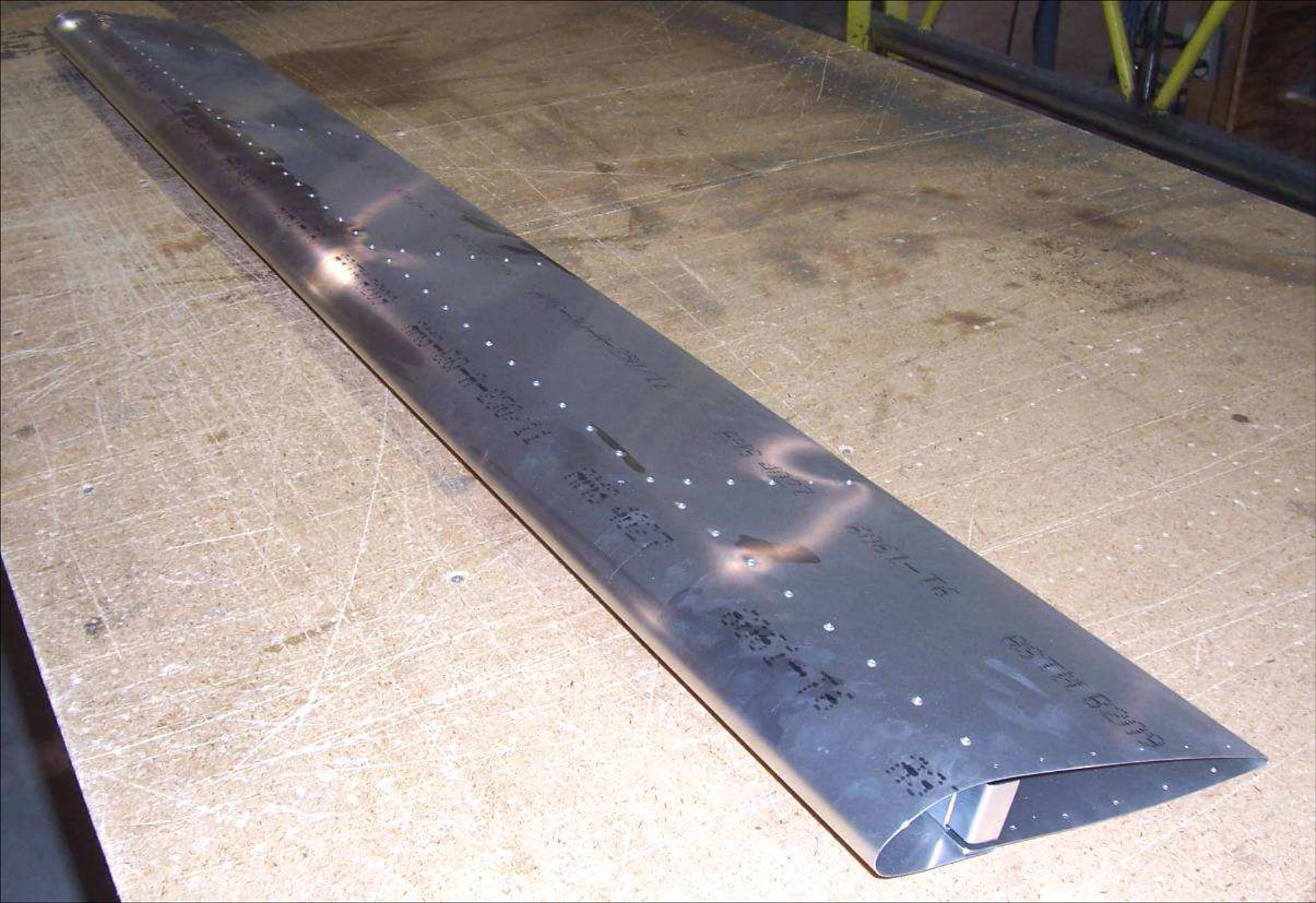

Фоторуководство 75-AA-1, Revision 1.1 от 24.05.2016 (05/24/16), предназначено для сборки флаперонов CH 750 STOL из деталей с согласованными отверстиями. В нём 15 страниц; ранее размещённая редакция января 2011 года содержит 9 страниц.

Это дополнение к чертежам. При расхождении между фотоинструкцией и чертежами приоритет имеют применимые чертежи. Общие нормы и допустимые отклонения приведены в Construction Standards for Zenair Light Aircraft.

Важно: руководство относится к STOL. Оно не заменяет собственные сборочные листы и детали Cruzer или SD.

Детали: носовая нервюра 75A1-2; задняя нервюра 75A1-3; лонжерон внутренней секции 75A1-4 либо наружной секции 75A1-5; кронштейн навески 75A2-1.

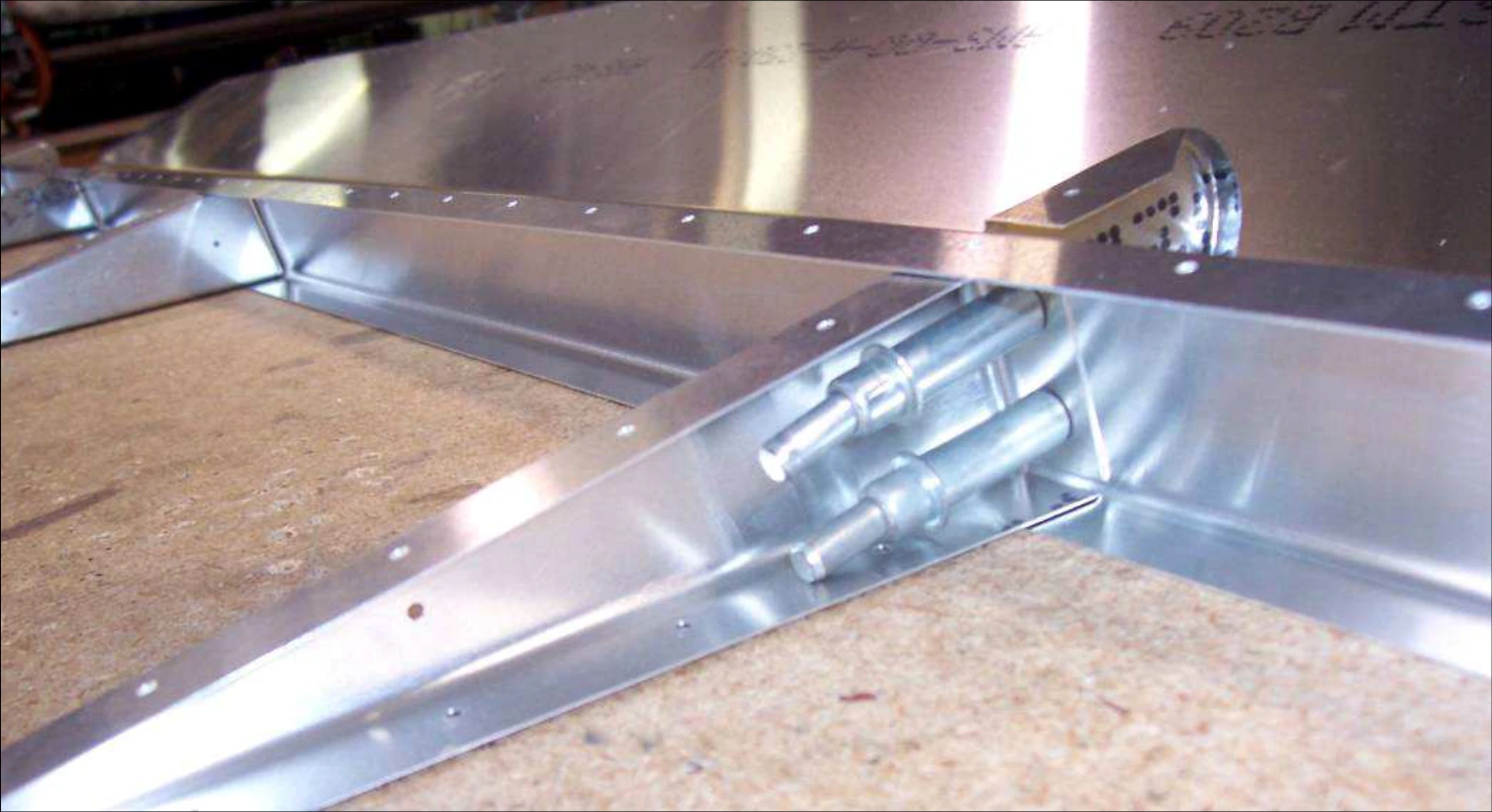

Соедините задние и носовые нервюры с лонжероном временными фиксаторами Cleco. Расположение нервюр смотрите на чертеже 75-AA-1.

Ориентация: полки задних нервюр направлены наружу по размаху. Полки внутренней носовой нервюры направлены к фюзеляжу, наружной — к законцовке. Верхняя полка лонжерона отогнута на угол больше 90°.

Рассверлите отверстия сверлом №30. Снимите нервюры, удалите заусенцы, вновь соберите и приклепайте их к лонжерону.

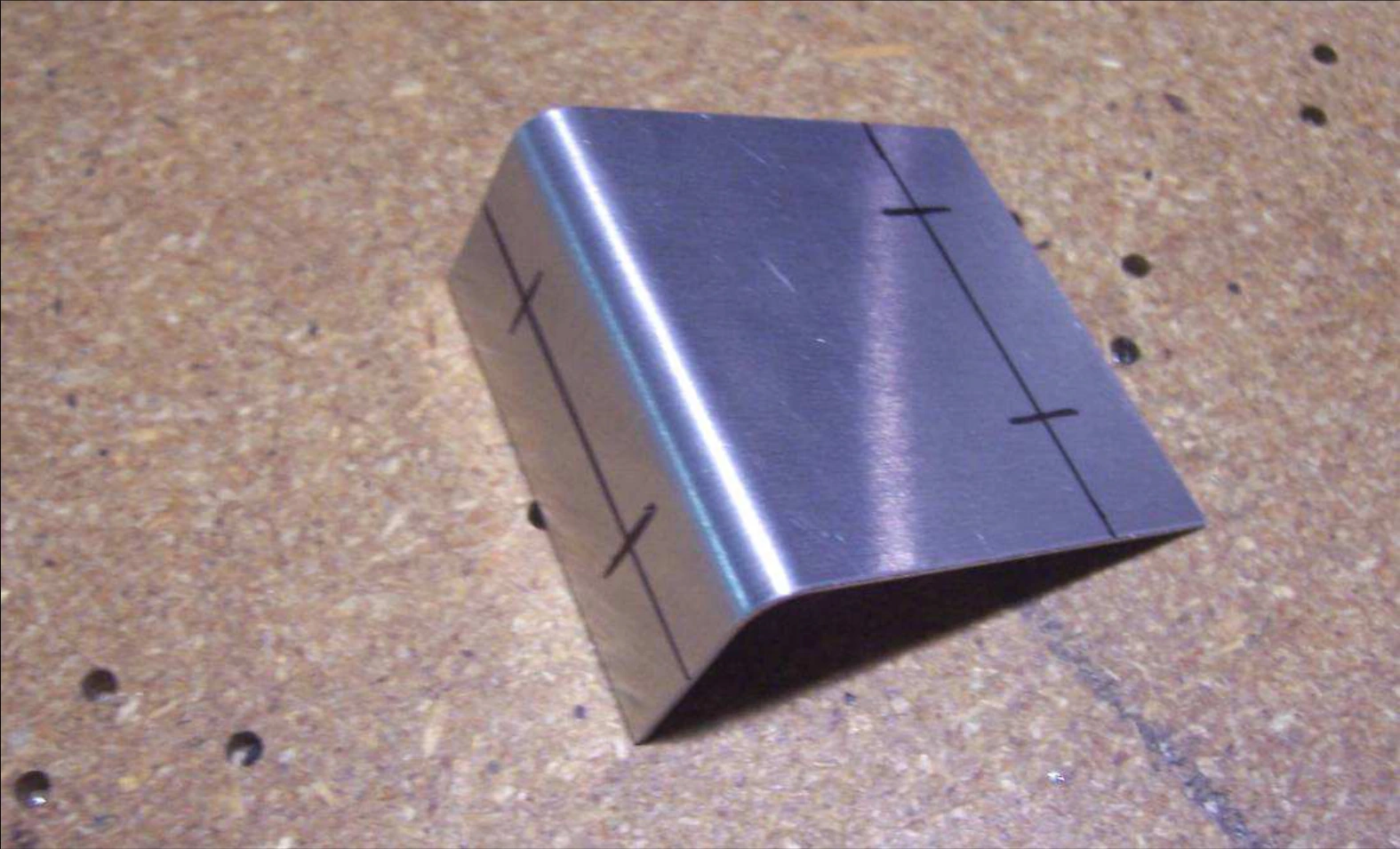

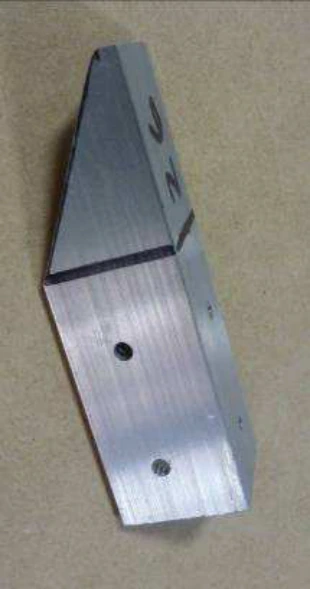

Проведите осевые линии на обеих полках кронштейна 75A2-1. На каждой полке отметьте точку в 9 мм от верха кронштейна, затем вторую — в 20 мм от первой. Предварительно просверлите отверстия сверлом №40.

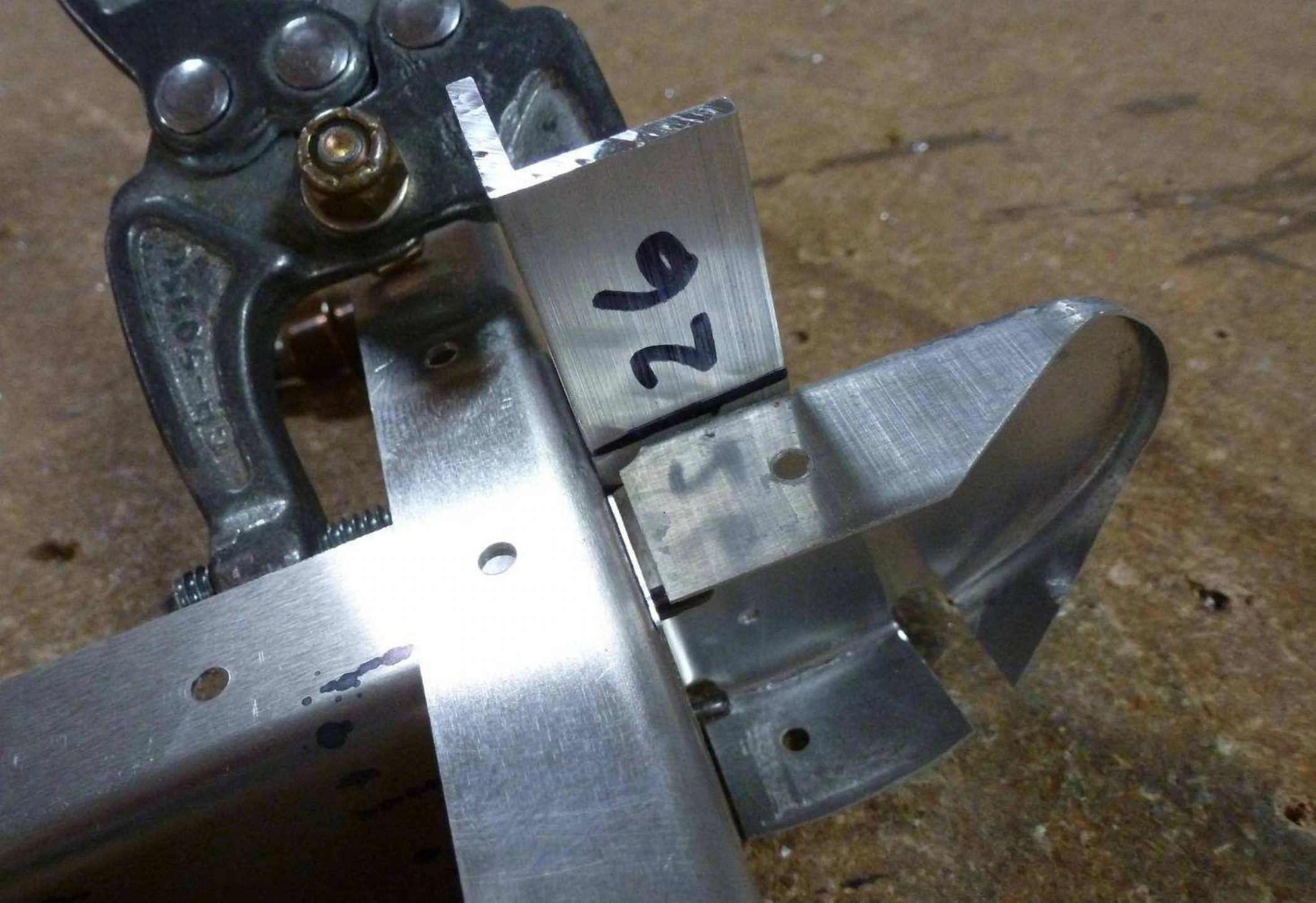

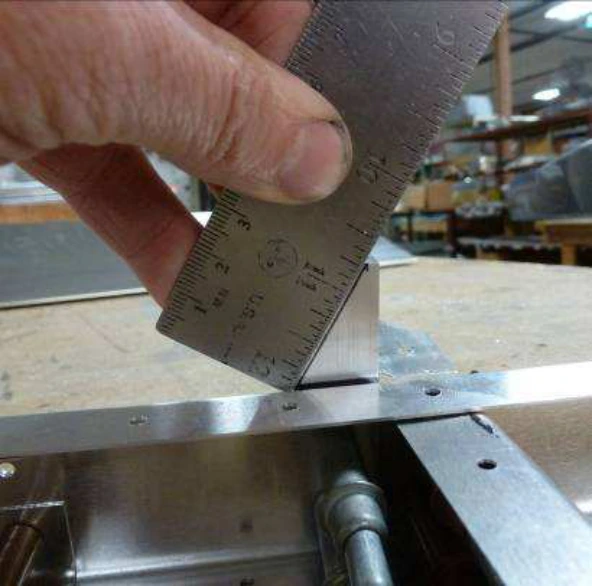

Прижмите кронштейн к лонжерону вплотную к носовой нервюре. По рисунку отмерьте 26 мм от верха полки лонжерона до конца кронштейна.

Сверлите лонжерон через отверстия кронштейна, закрепите кронштейн Cleco, затем просверлите носовую нервюру. Рассверлите отверстия сверлом №20.

При установленном на Cleco кронштейне проведите диагональ от нижней части лонжерона к внутреннему углу кронштейна.

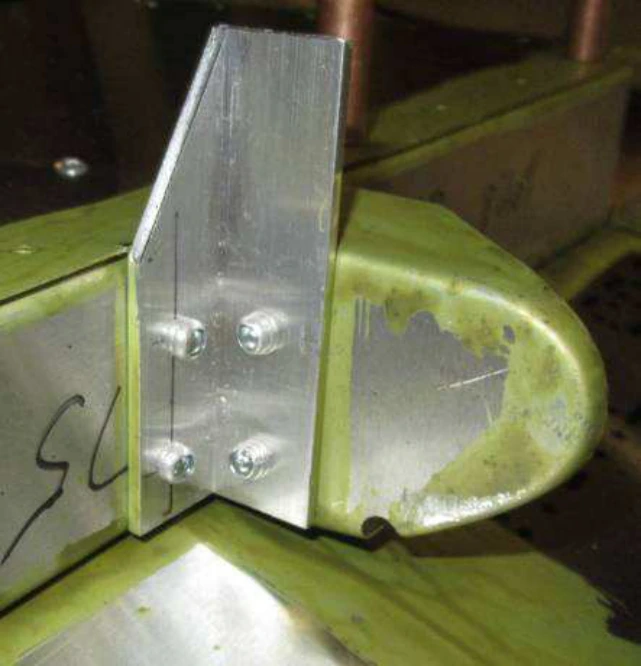

Обрежьте кронштейн по линии. Руководство допускает ленточную пилу либо ножовку. Сгладьте следы зубьев напильником, снимите заусенцы и приклепайте кронштейн к лонжерону и носовой нервюре.

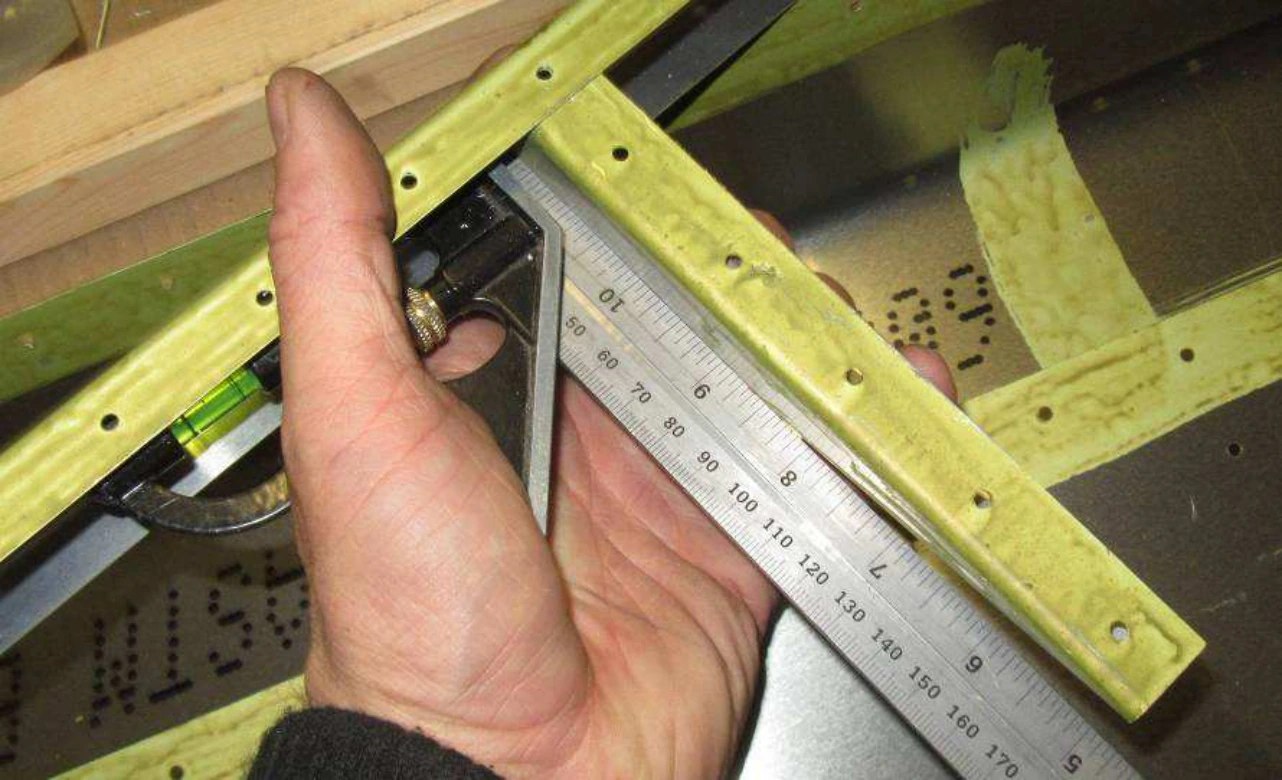

Выставьте нервюру под прямым углом и просверлите её полку через готовое отверстие лонжерона.

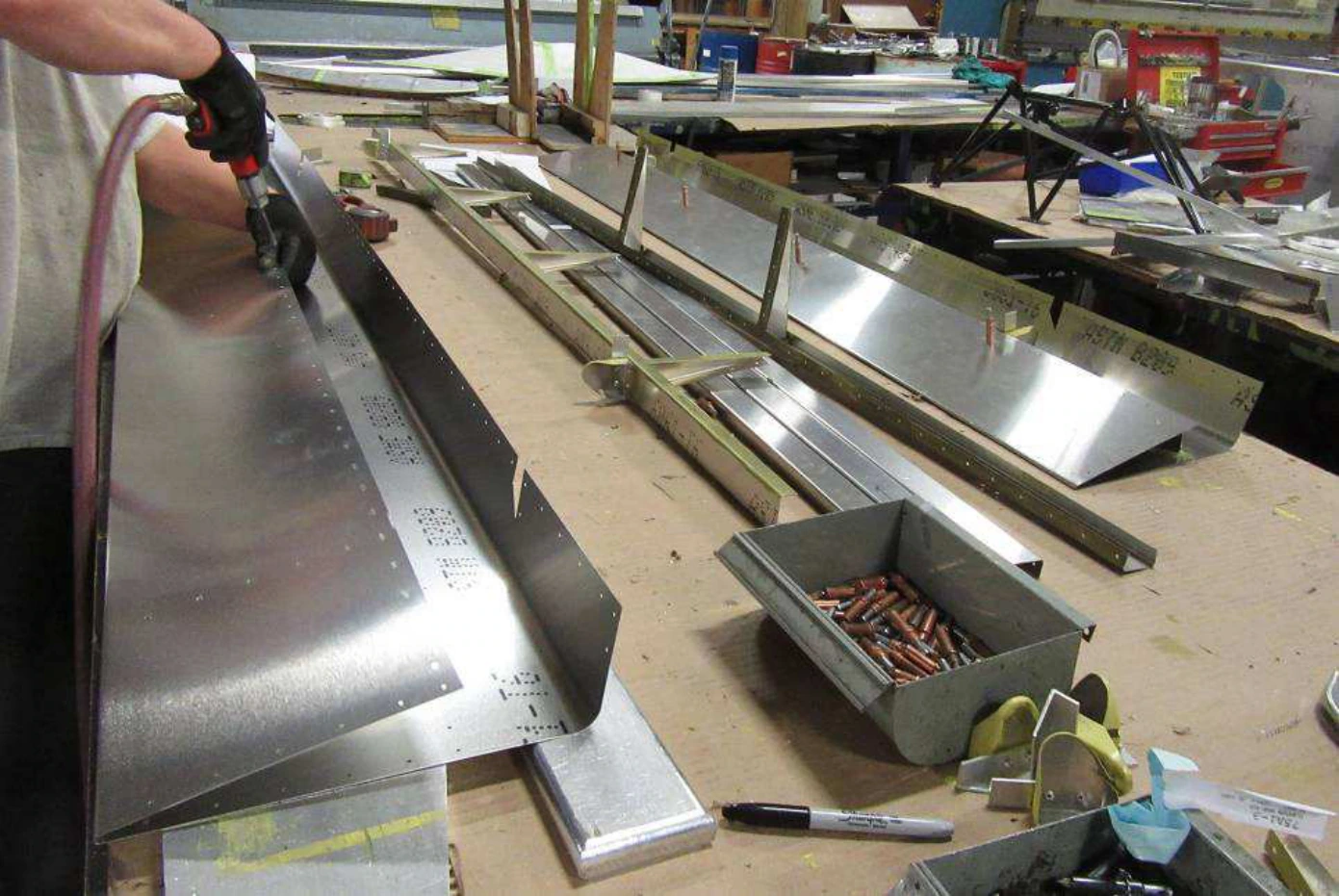

Рассверлите отверстия в обшивке и каркасе сверлом №30. Обшивка внутреннего флаперона — 75A1-8, наружного — 75A1-9.

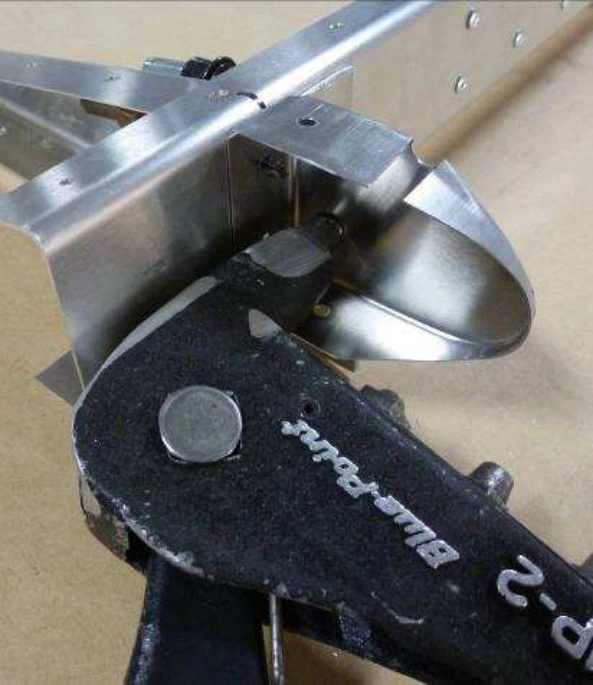

Приклепайте узел лонжерона. Для кронштейна головку заклёпки устанавливают со стороны более тонкого материала, как показано на фотографии.

Удалите заусенцы из отверстий и нанесите предусмотренную защиту от коррозии.

Чтобы не повредить обшивку, эта редакция руководства предписывает заклёпывать детали при их первой установке на Cleco.

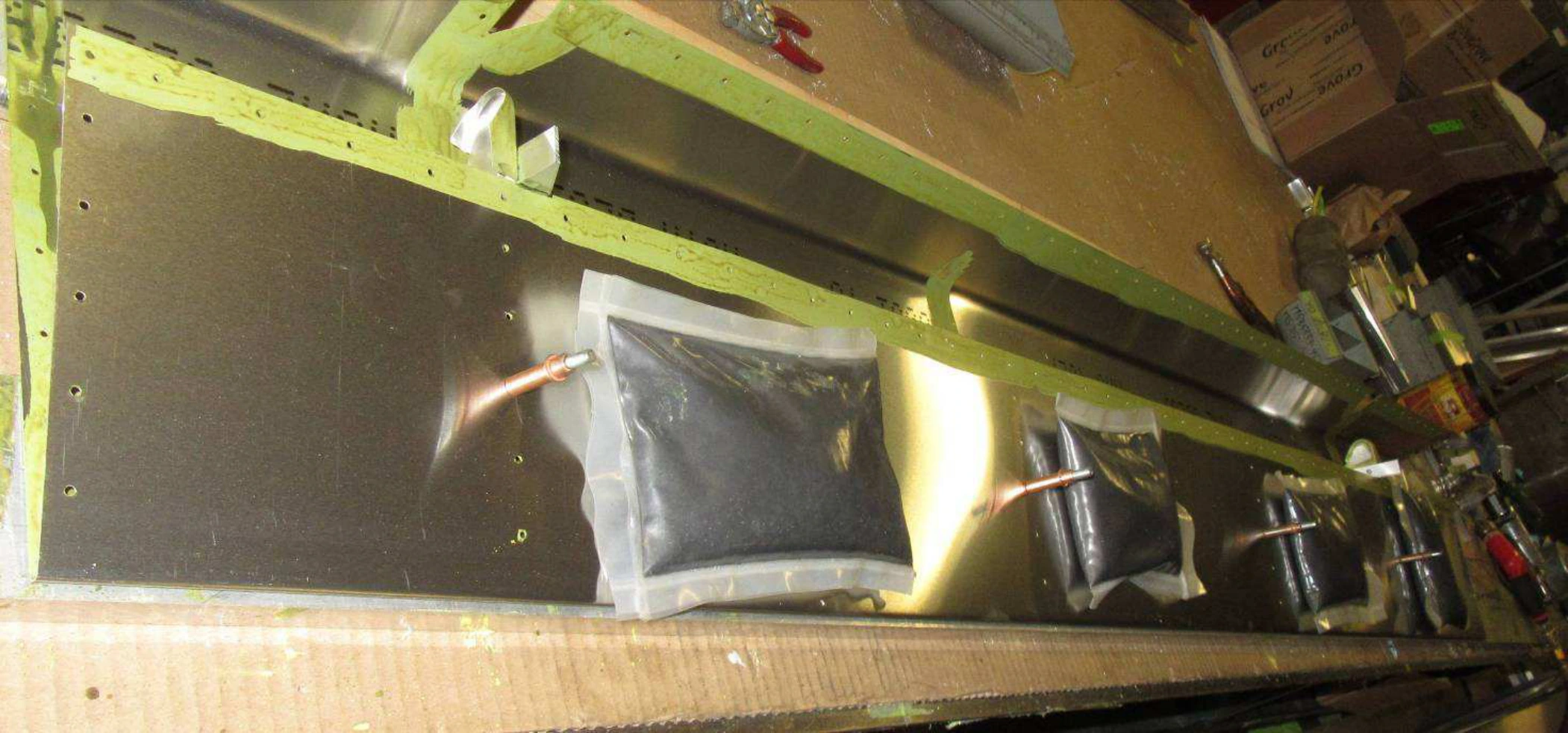

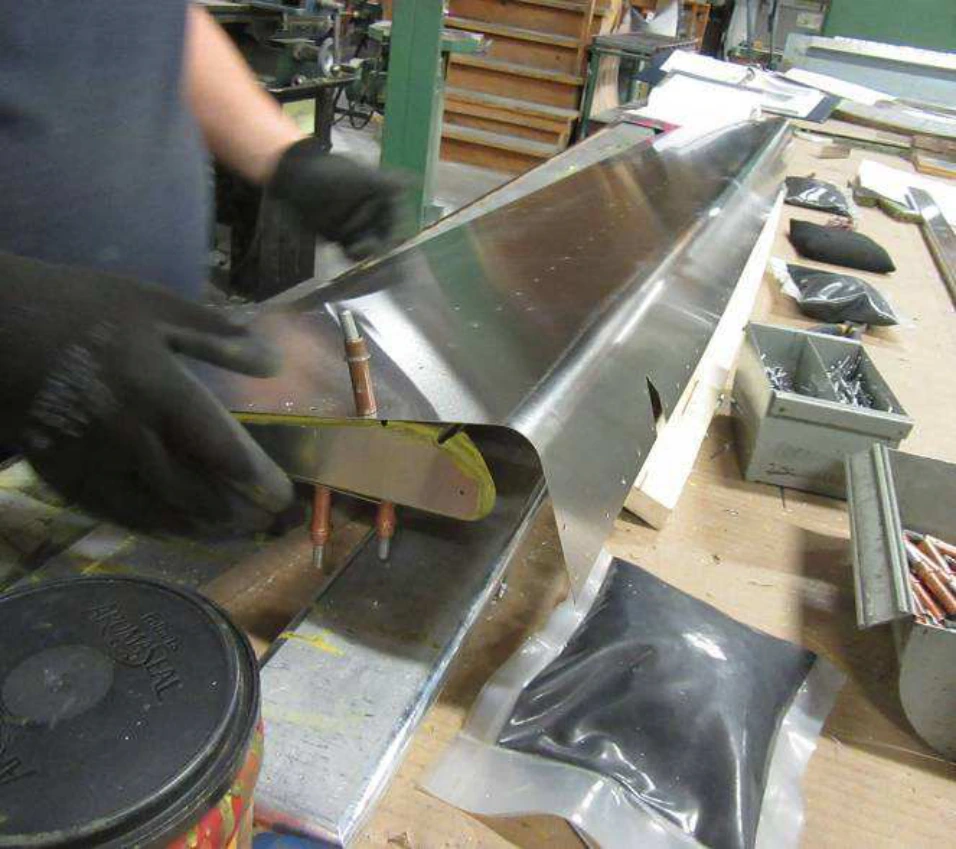

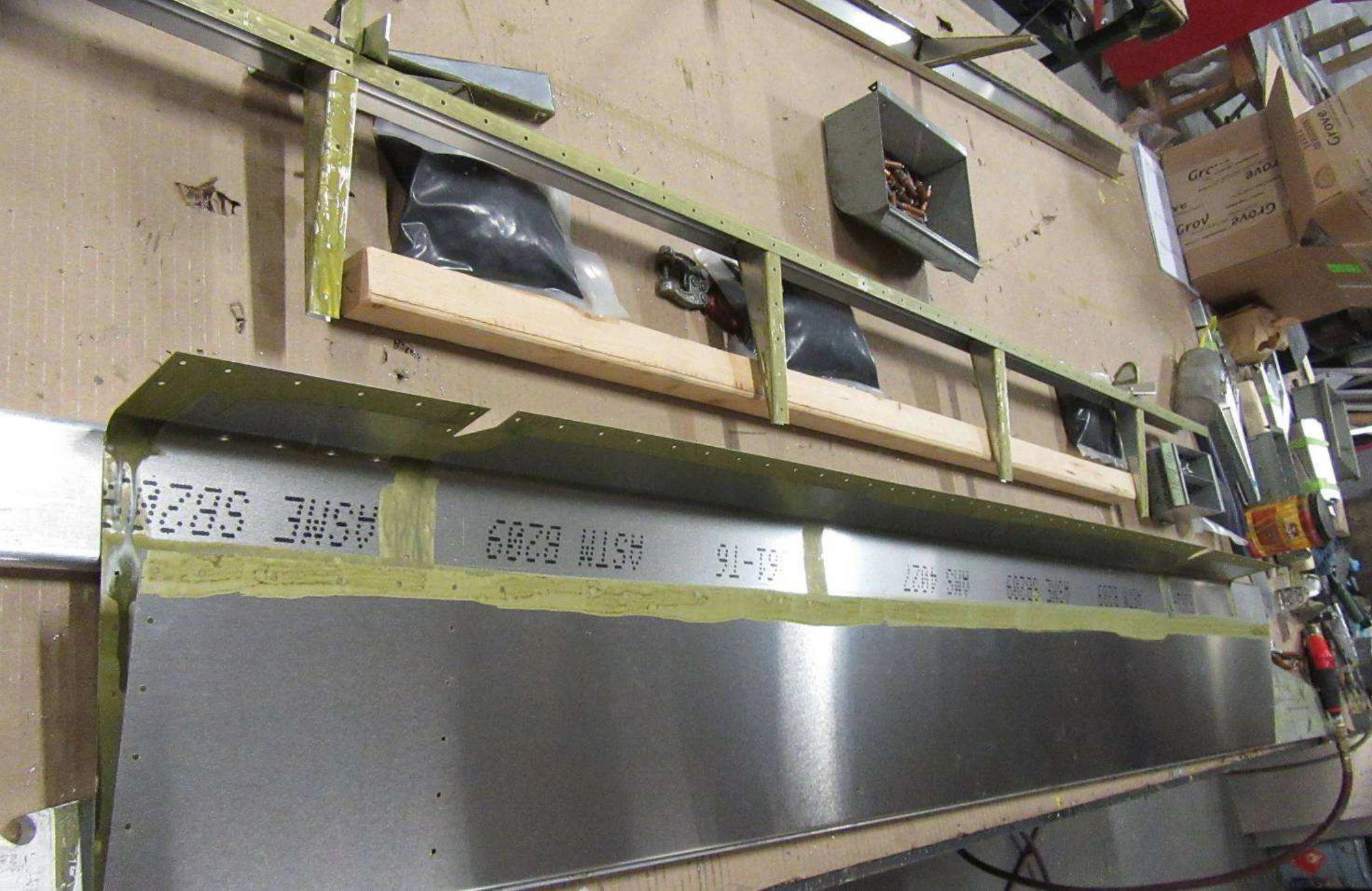

Прикрепите задние нервюры к обшивке Cleco. Разместите грузы на обшивке, чтобы узел лежал на столе ровно.

Не снимая грузов с обшивки, соедините нервюры с лонжероном на Cleco.

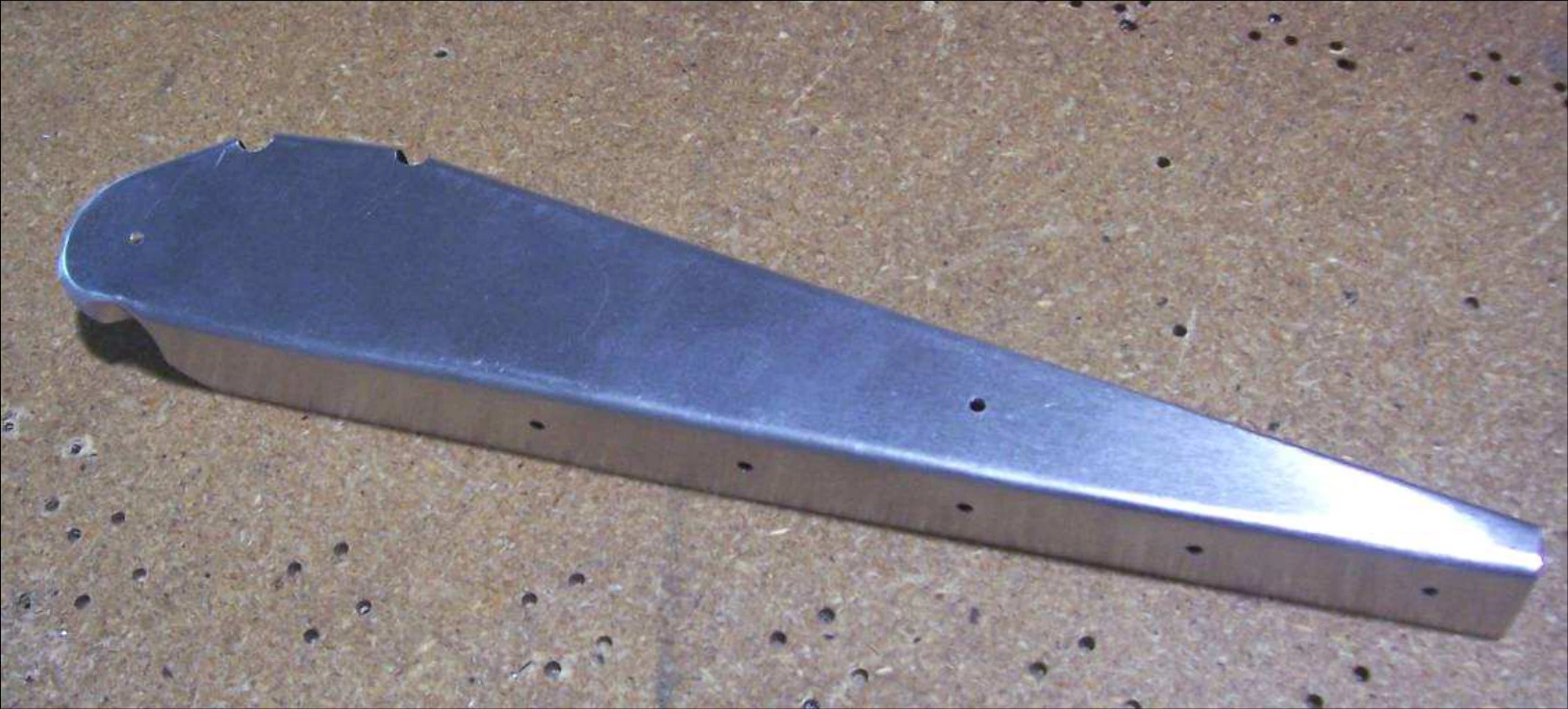

На второй фотографии показана полная нервюра флаперона 75A1-1.

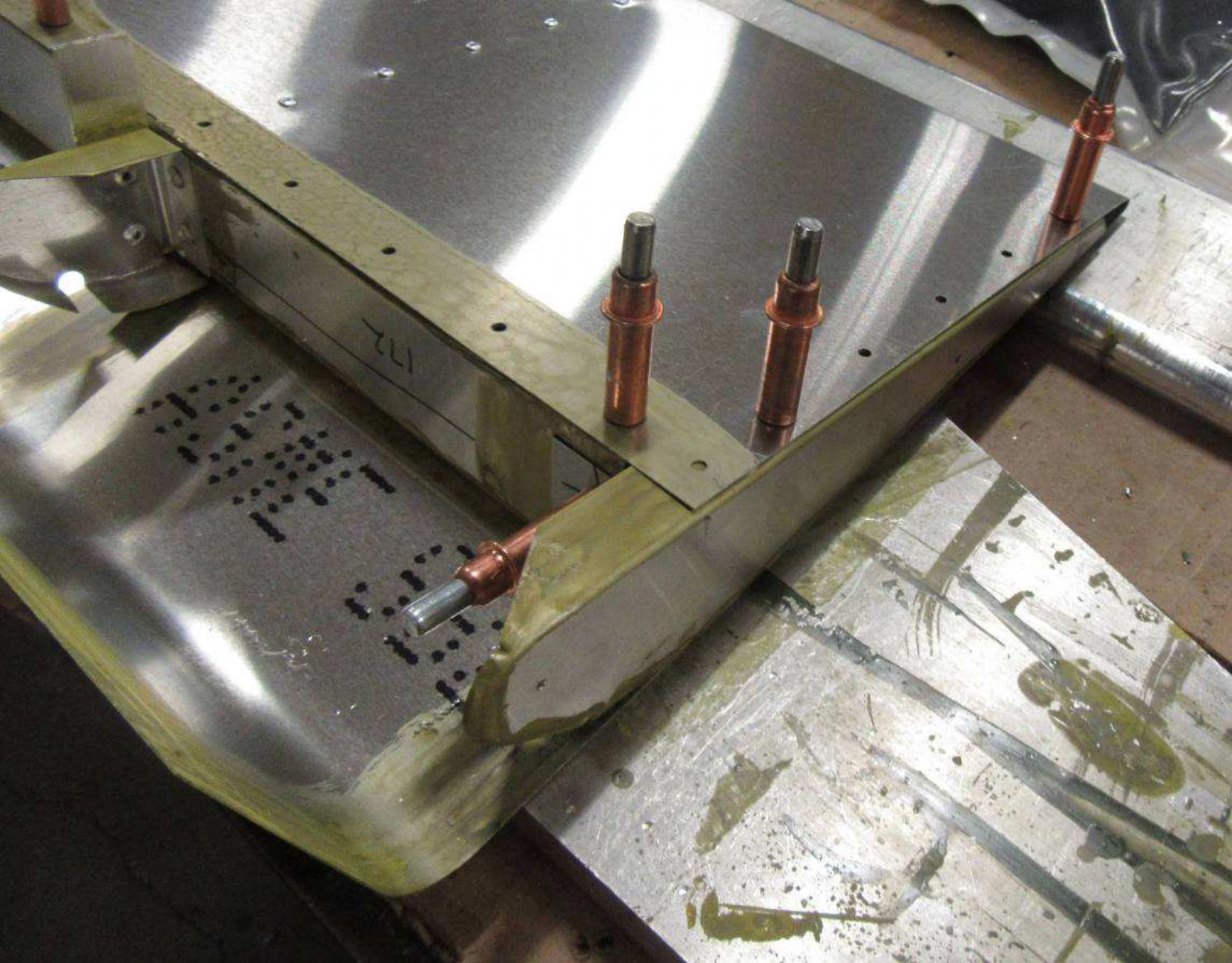

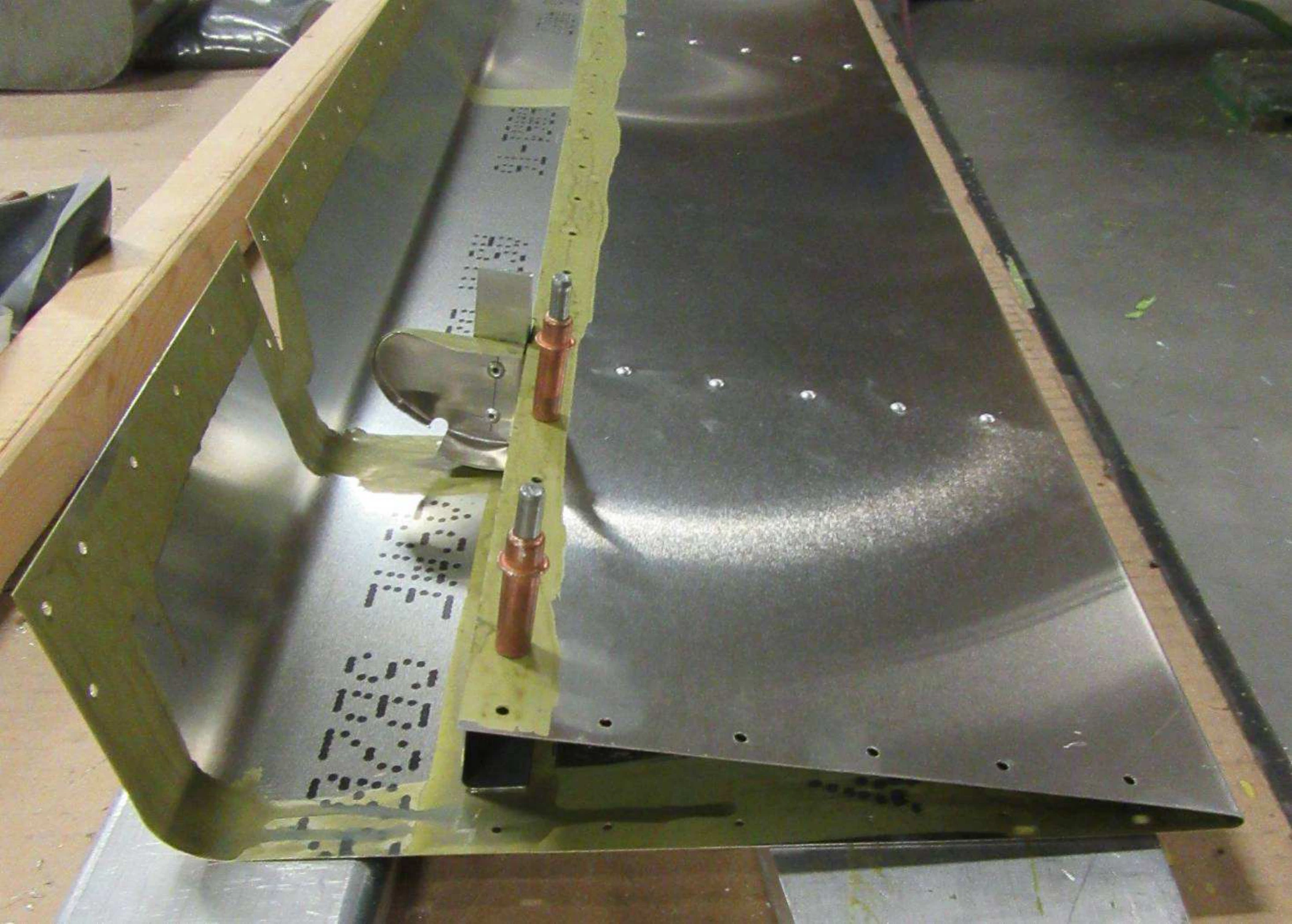

Закрепите полную нервюру на обшивке фиксаторами Cleco.

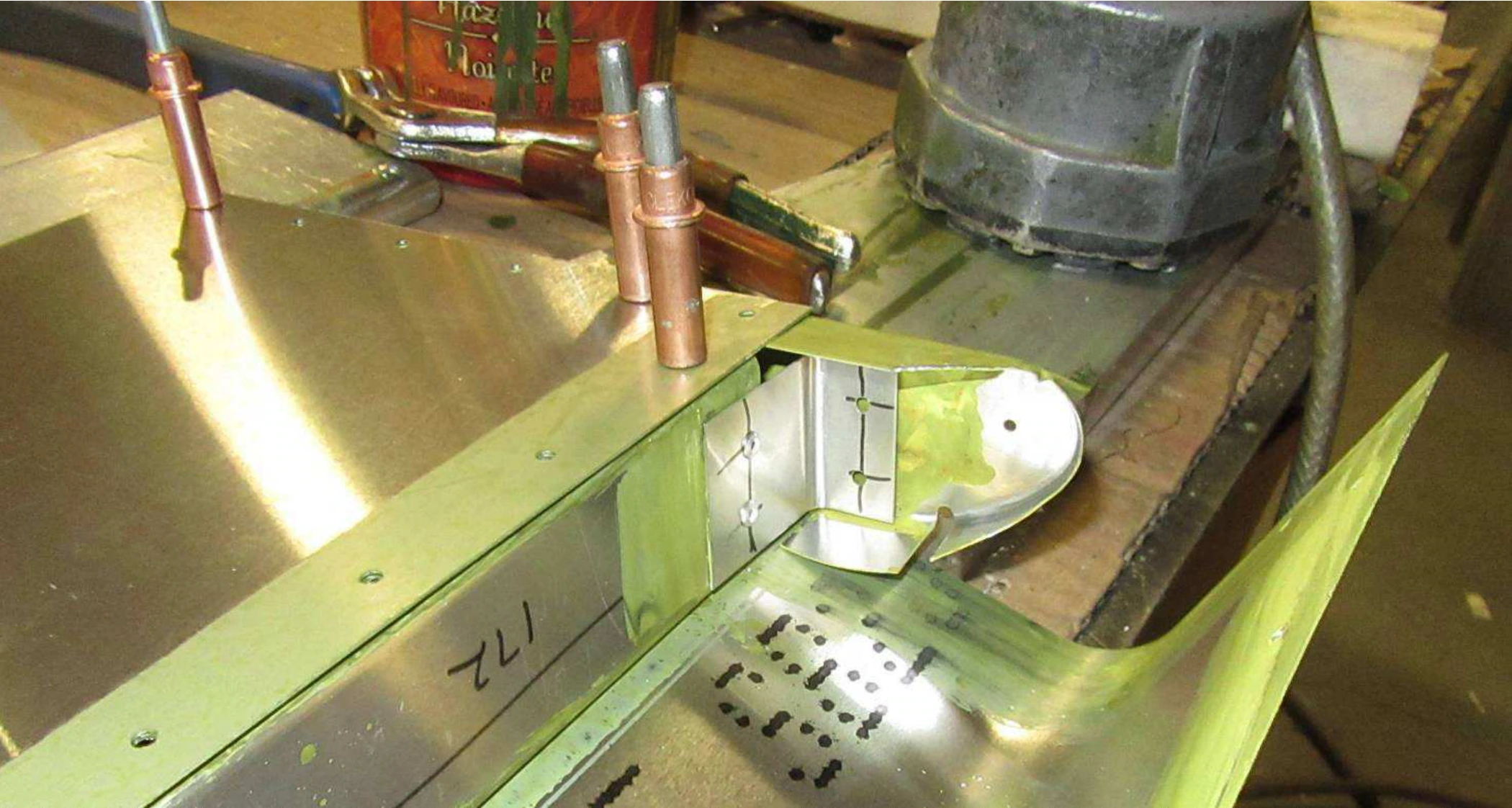

Переверните узел и установите Cleco в показанное отверстие, чтобы удержать нервюру на месте.

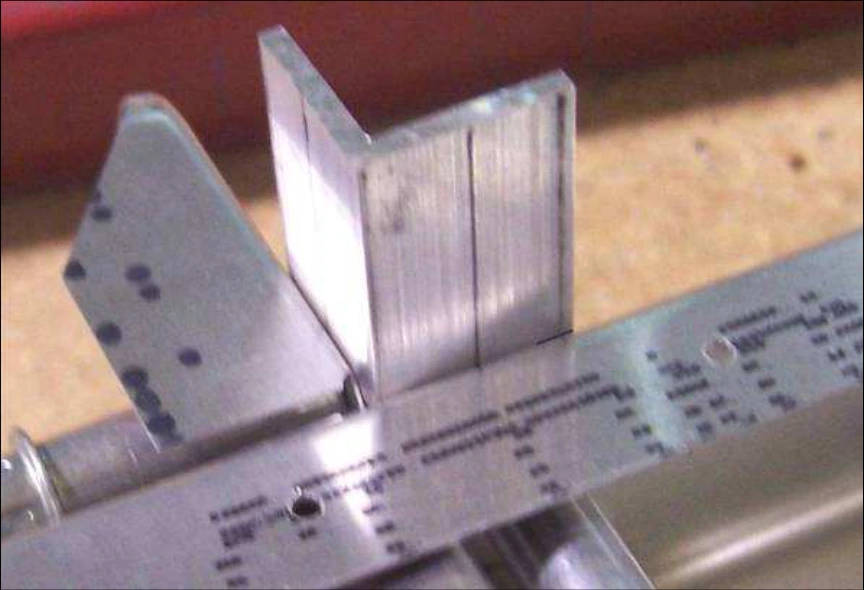

Деталь — угловой профиль нервюры флаперона 75A2-3. Проведите осевую линию на узкой полке. На широкой полке отметьте линию в 10 мм от края; в исходнике напечатано «10mmm».

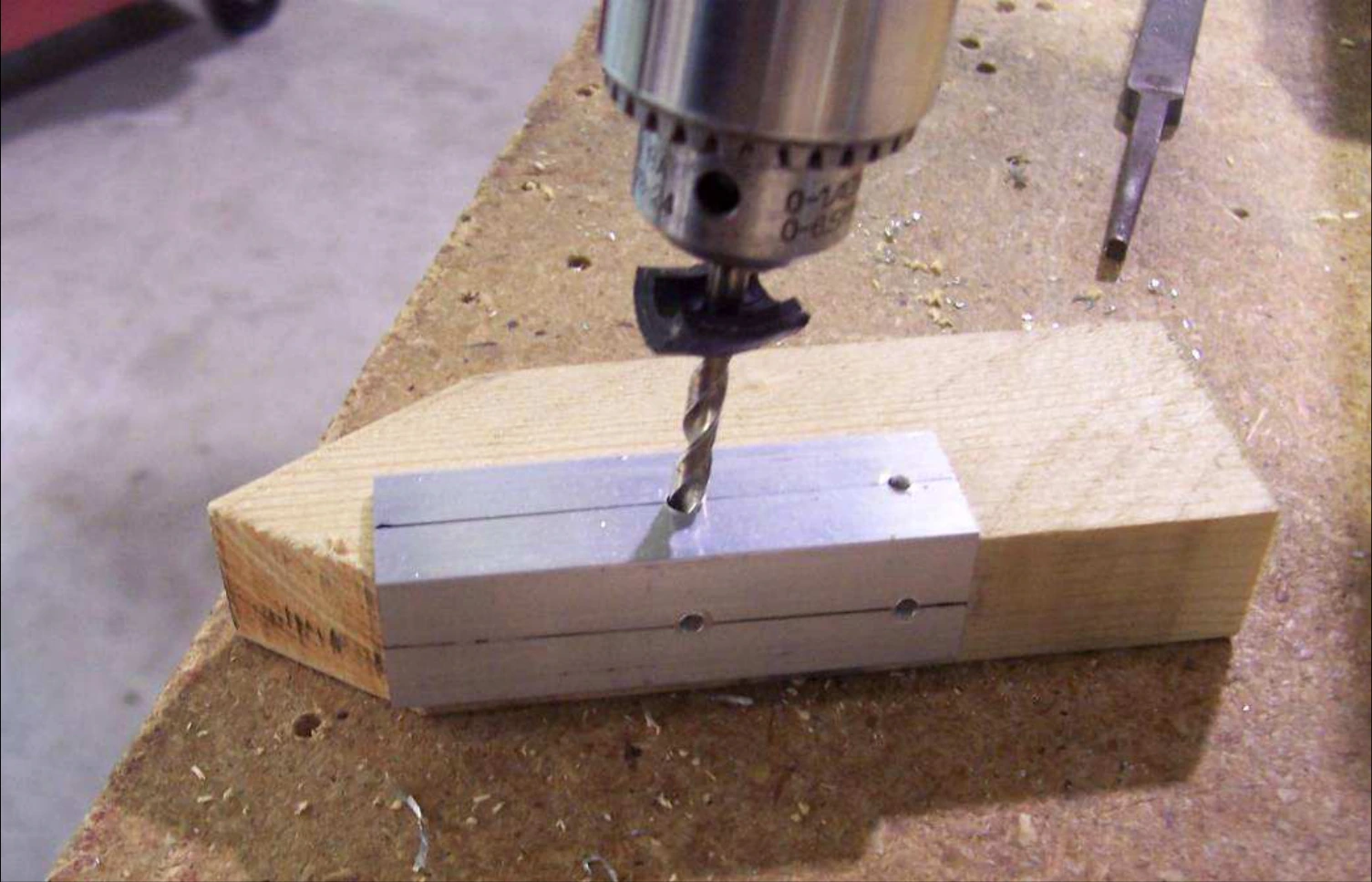

Отметьте места заклёпок в 10 мм от верхнего и нижнего края каждой полки. Предварительно просверлите отверстия сверлом №40.

Установите профиль вплотную к лонжерону и прижмите его к полной нервюре. Для размещения между полками полной нервюры может потребоваться подрезать верхний угол профиля.

Просверлите лонжерон через отверстия профиля и приклепайте профиль к лонжерону.

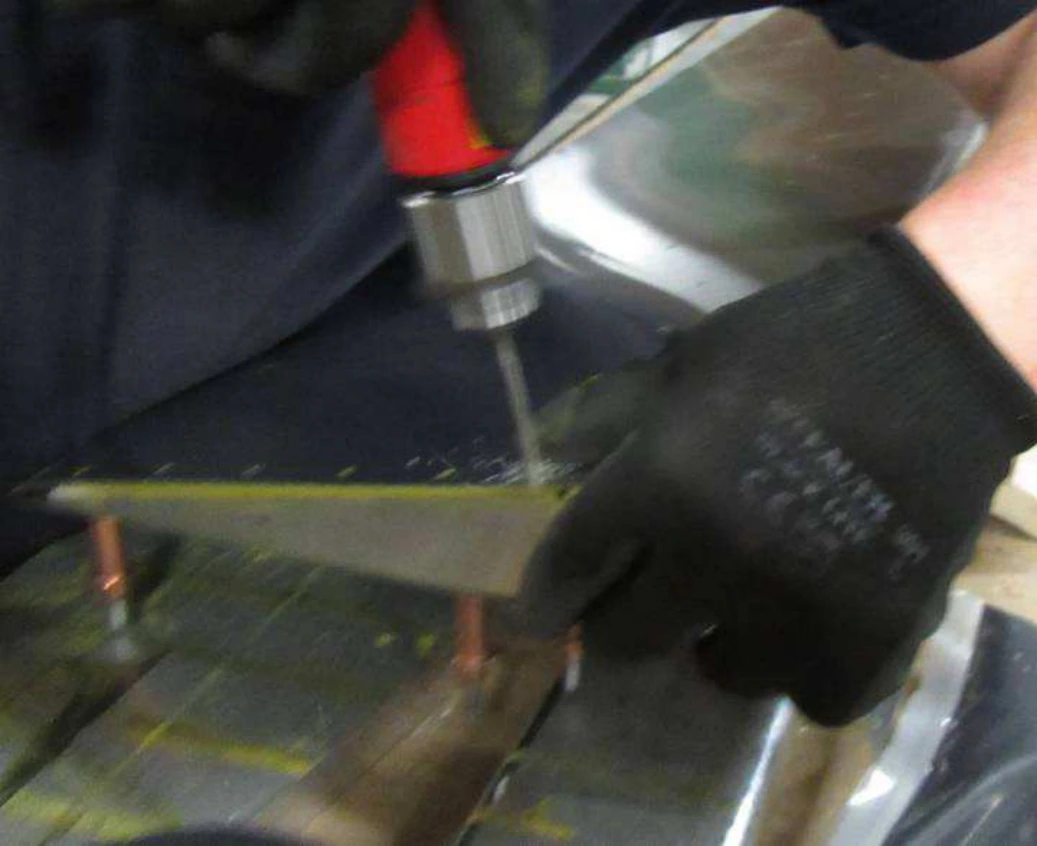

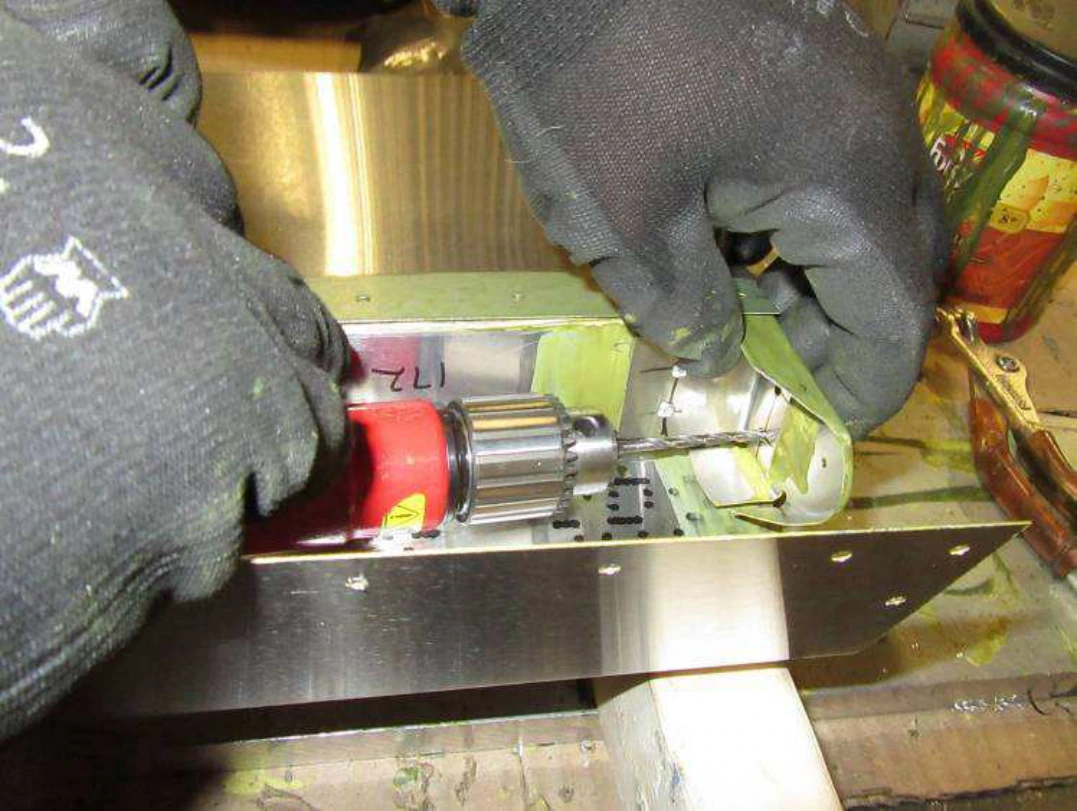

Просверлите полную нервюру через подготовленные отверстия и закрепите Cleco.

Приклепайте нервюру с нижней стороны узла, как показано на фотографиях.

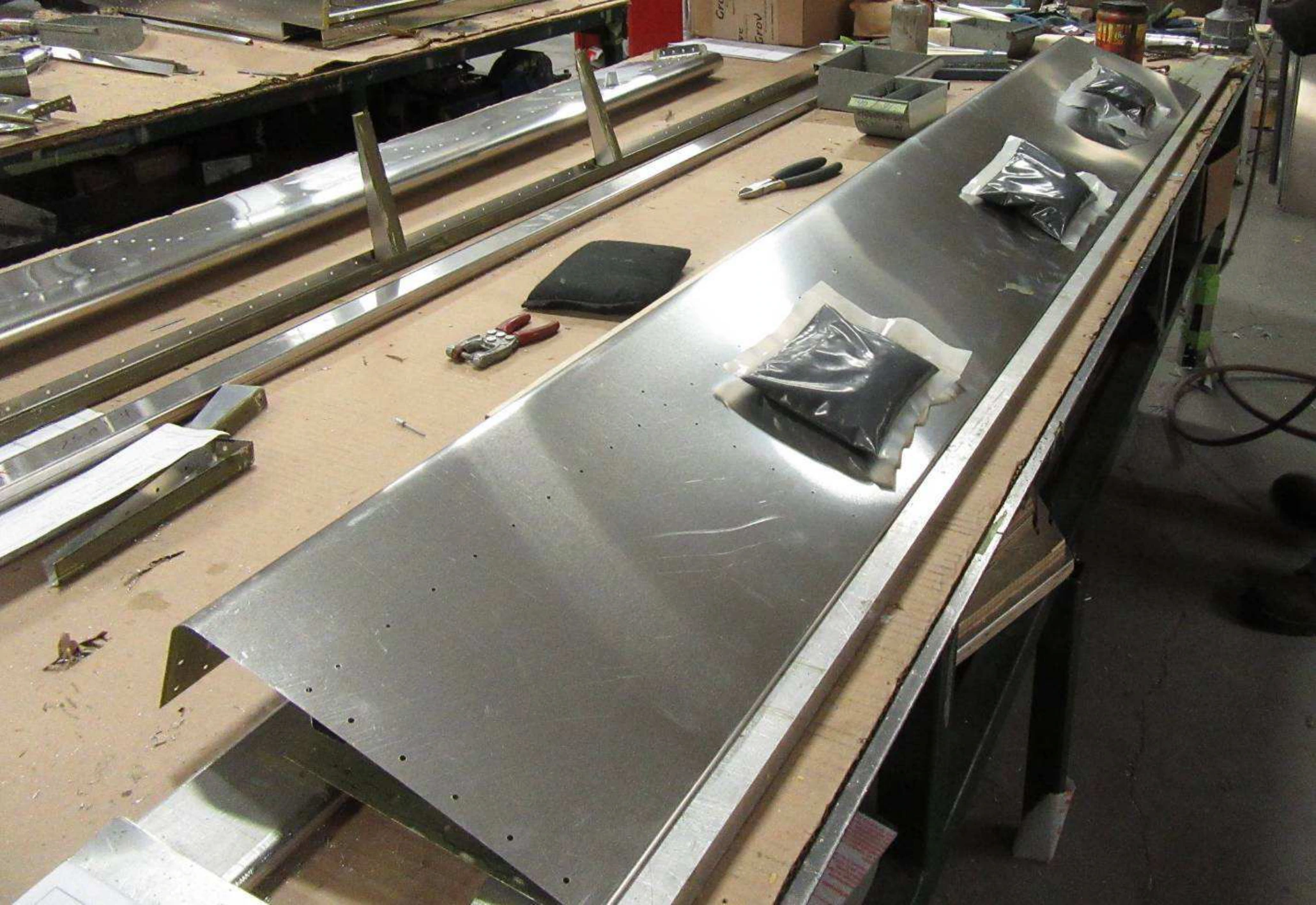

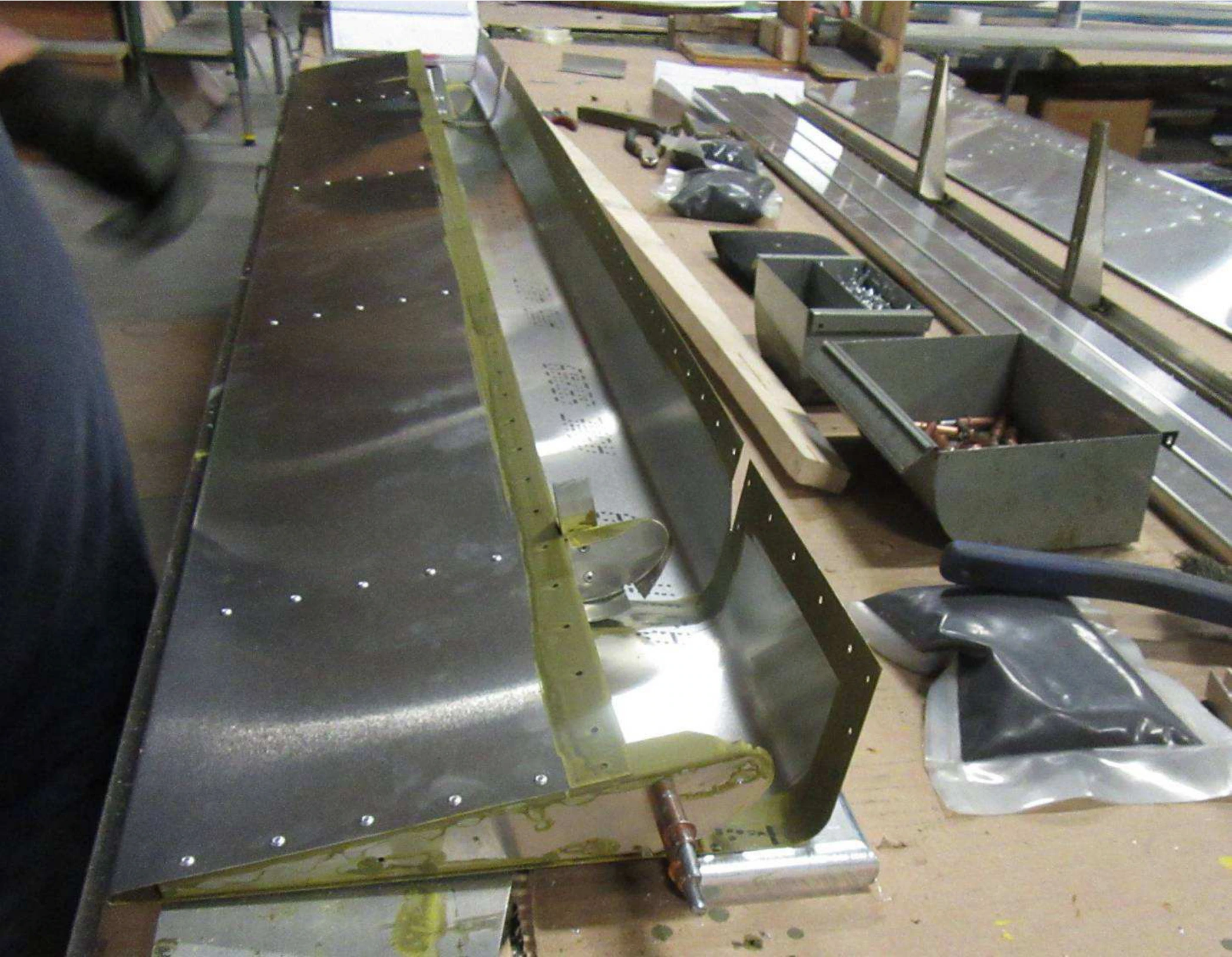

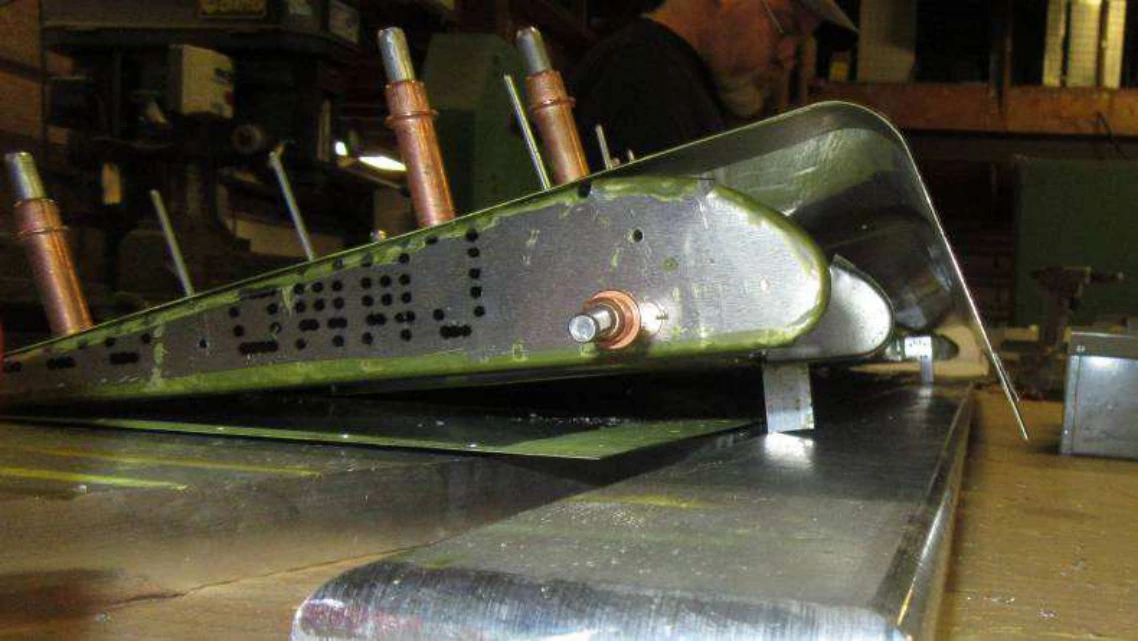

Переверните узел. Разложите грузы на обшивке, чтобы задняя кромка оставалась прямой и не возникало крутки.

Сверлите через лонжерон и устанавливайте Cleco.

Установите Cleco по нервюрам. Просверлите все показанные отверстия и заклепайте соединения.

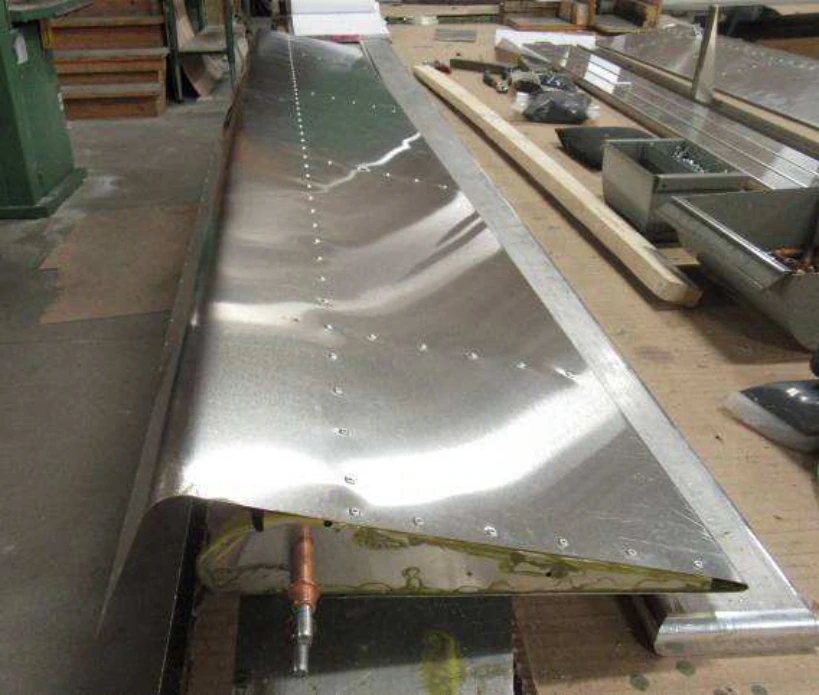

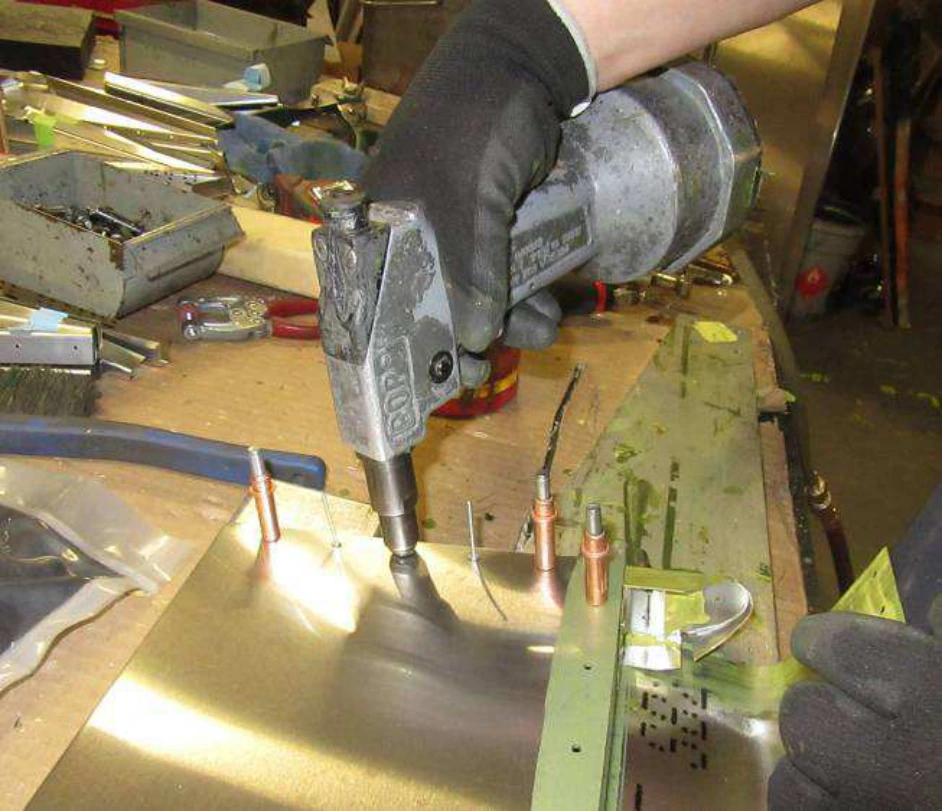

На верхней стороне приклепайте задние нервюры и лонжерон к обшивке.

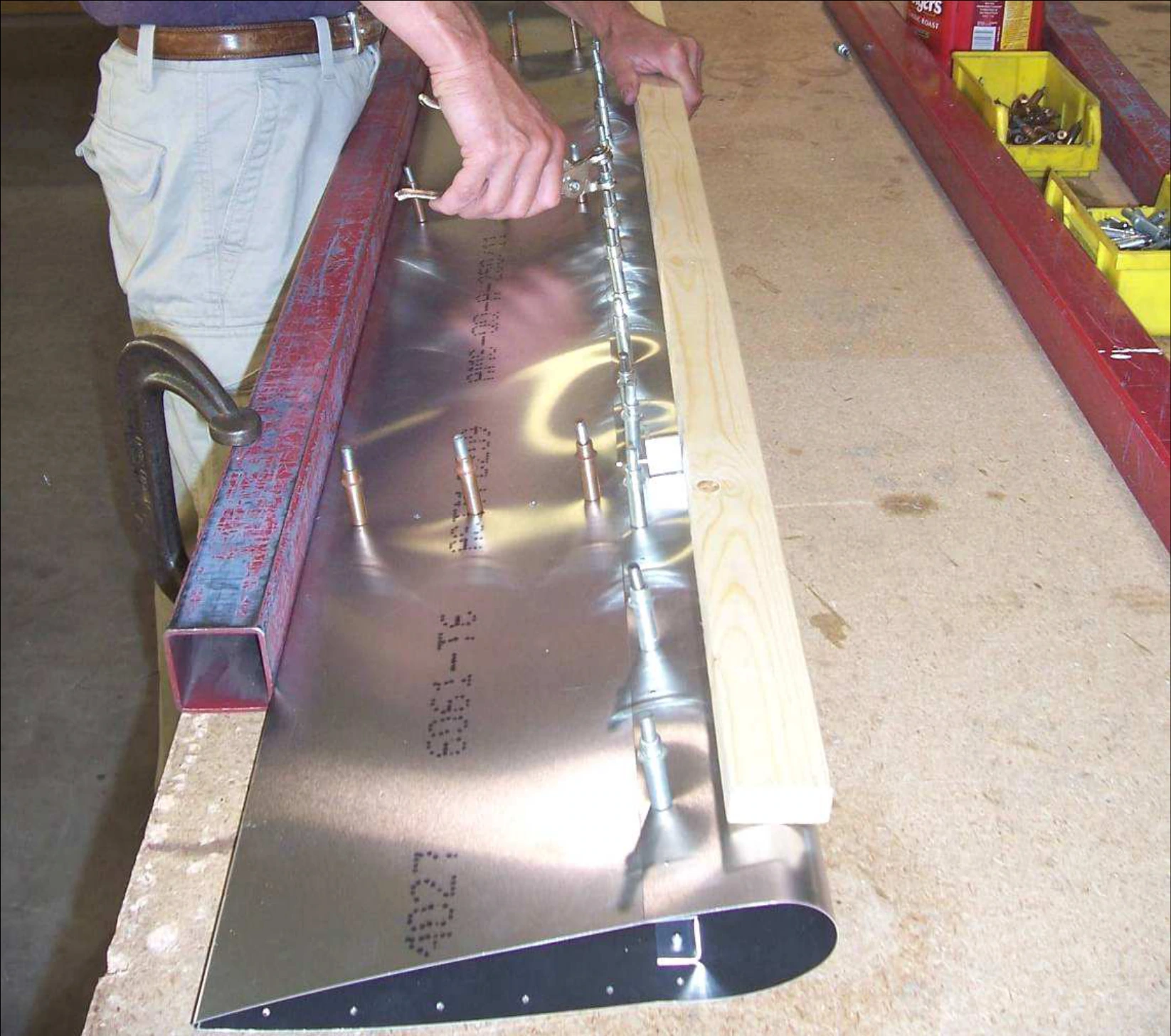

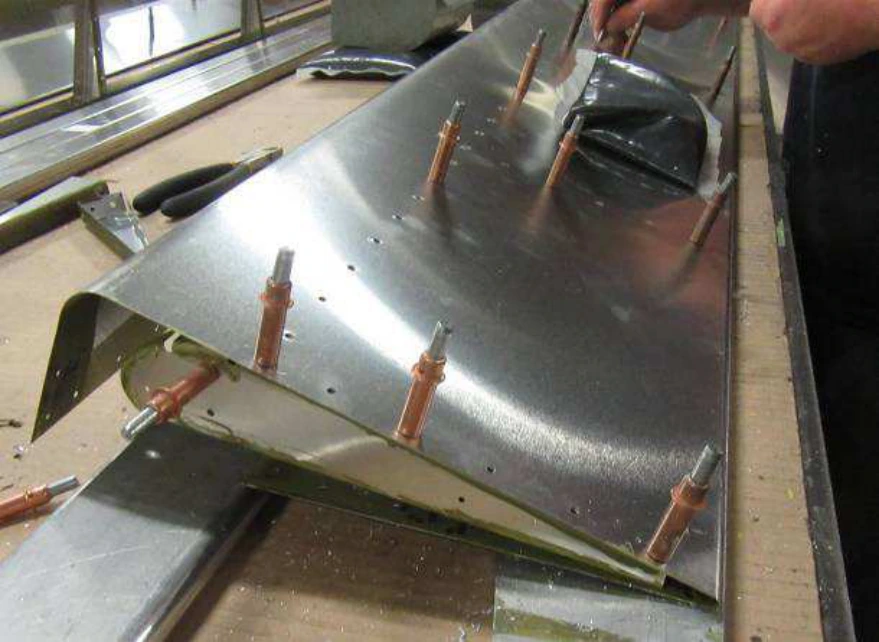

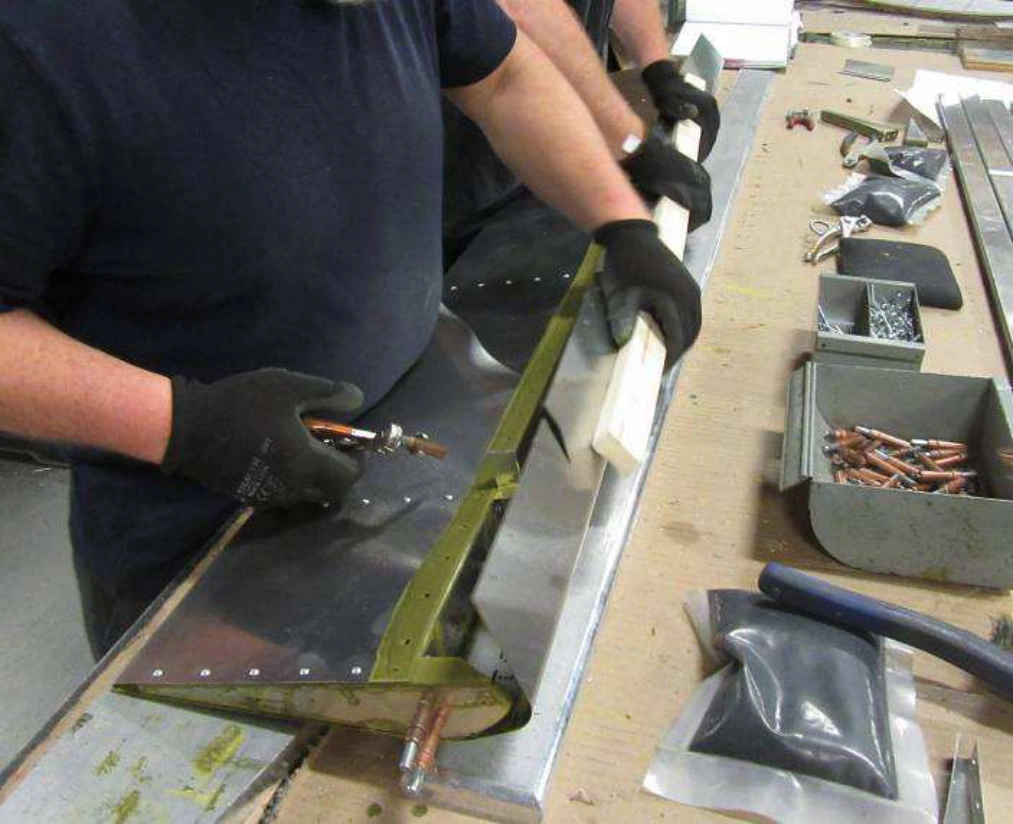

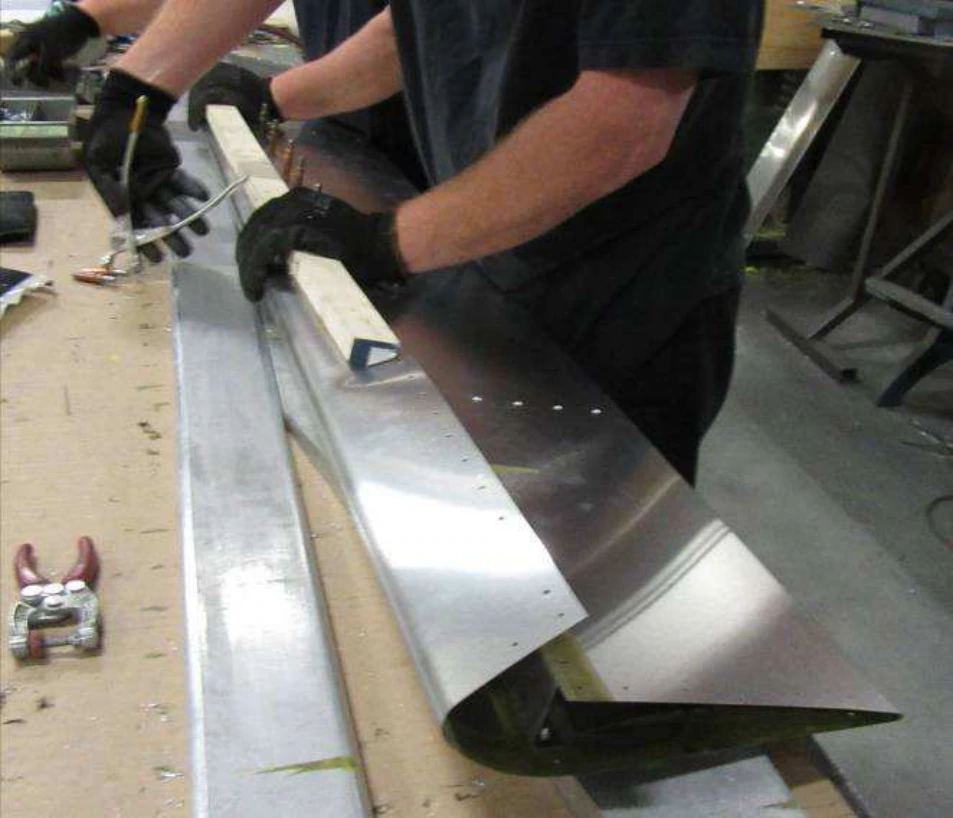

Деревянной прижимной рейкой оберните обшивку вокруг носовых нервюр и закрепите её на лонжероне Cleco. Удобнее работать вдвоём: один прижимает рейку, второй устанавливает фиксаторы.

В качестве альтернативы в руководстве показаны стяжные ремни с храповым механизмом.

Устанавливайте Cleco не реже чем через одно отверстие.

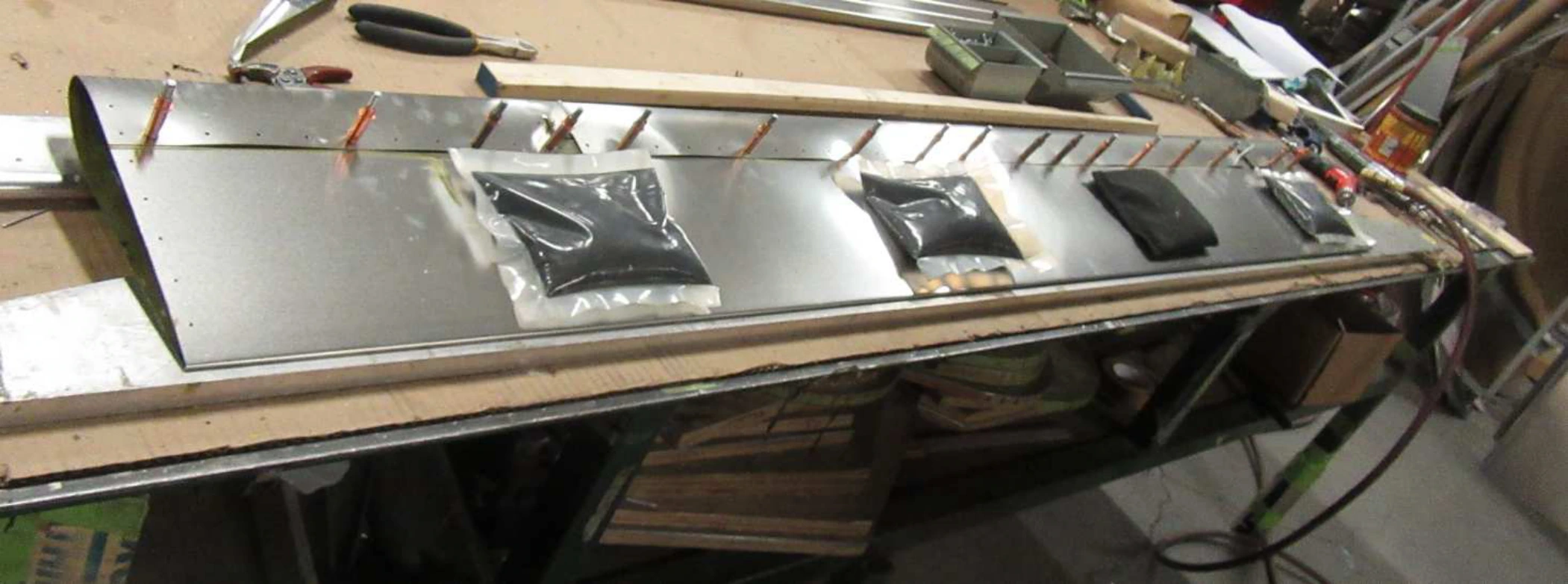

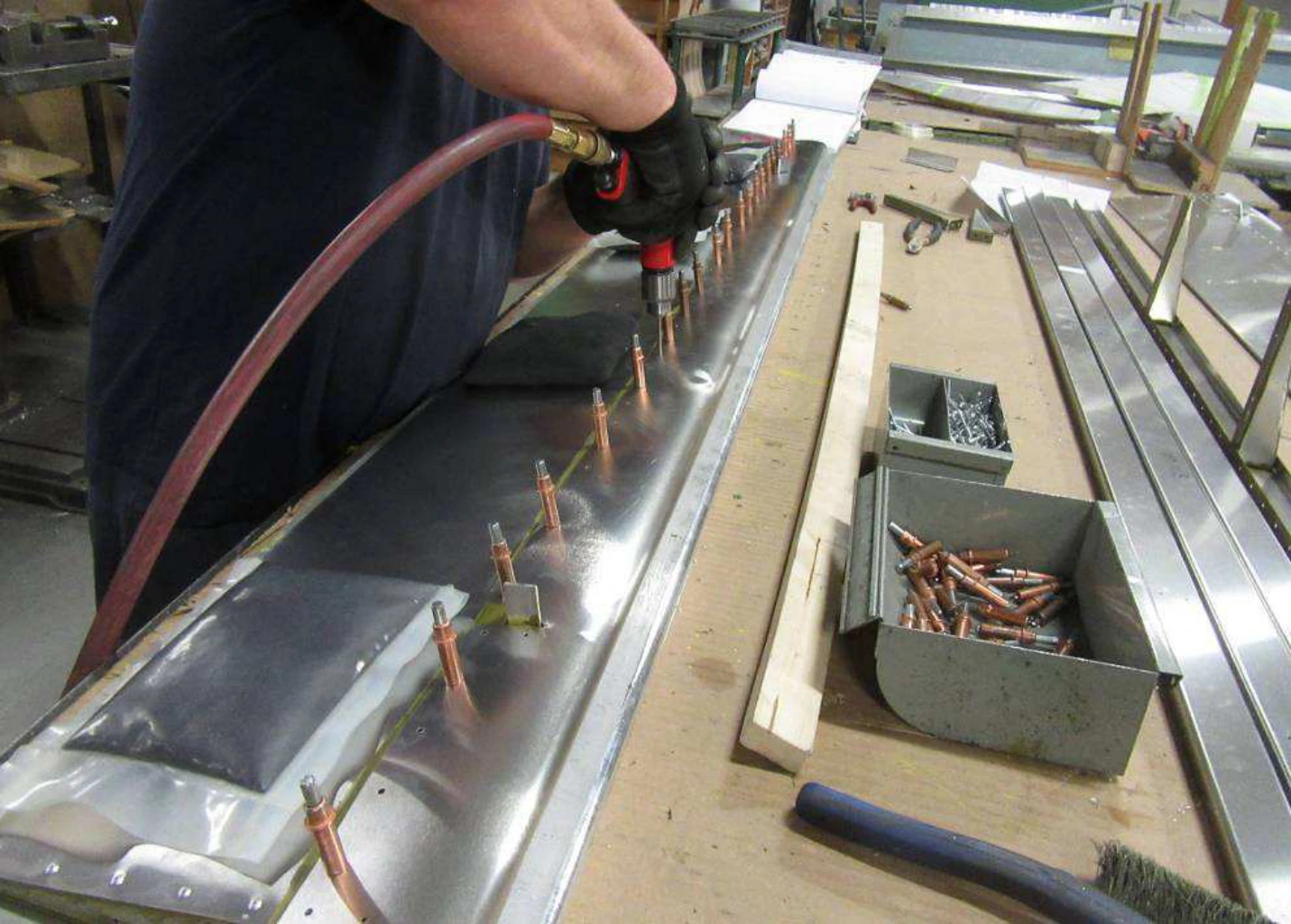

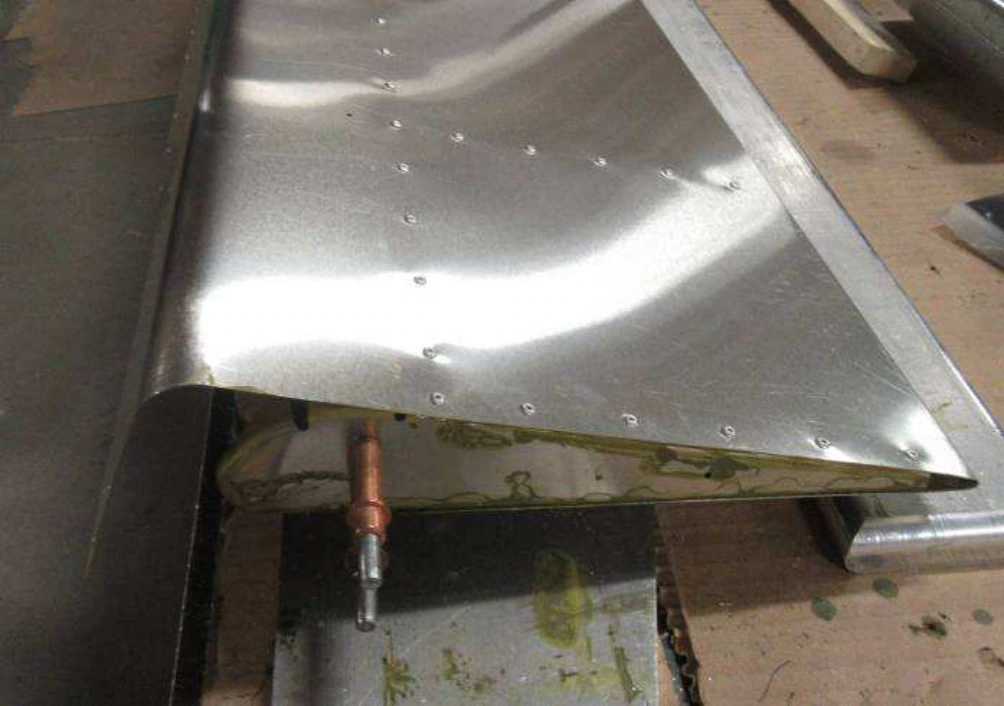

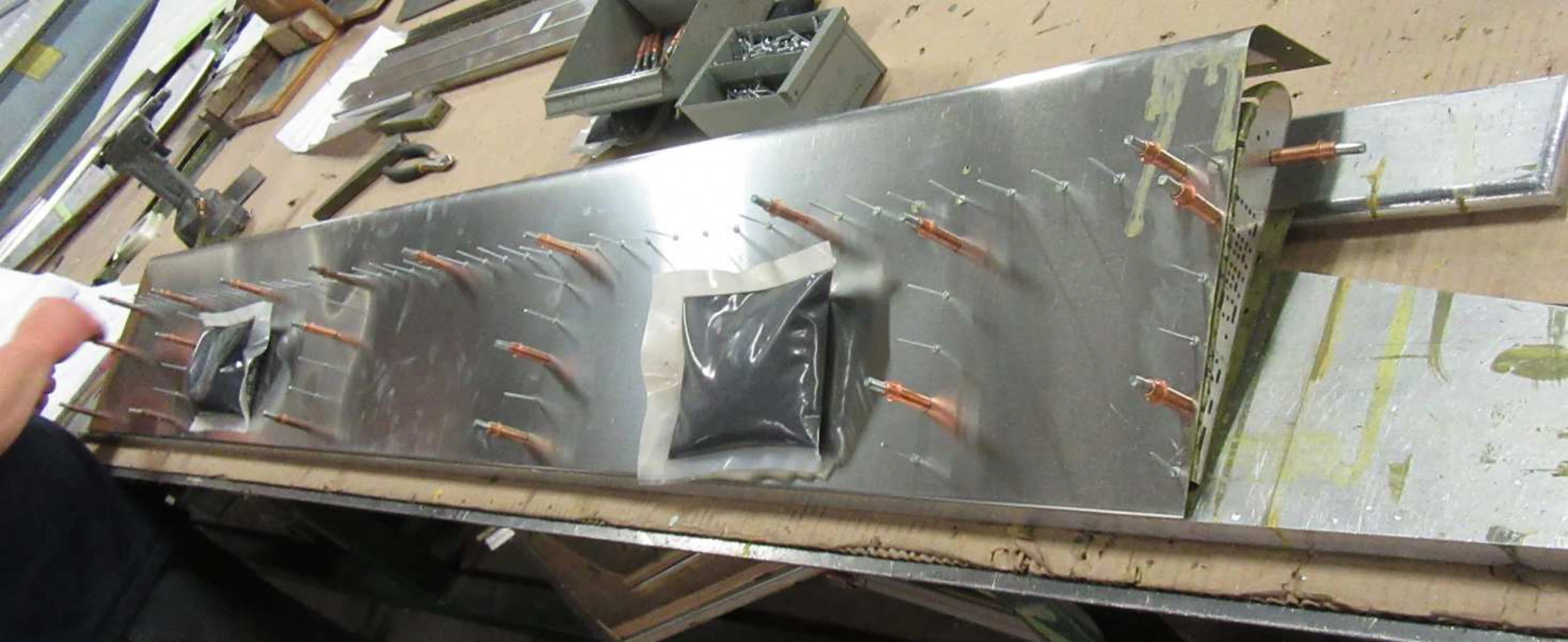

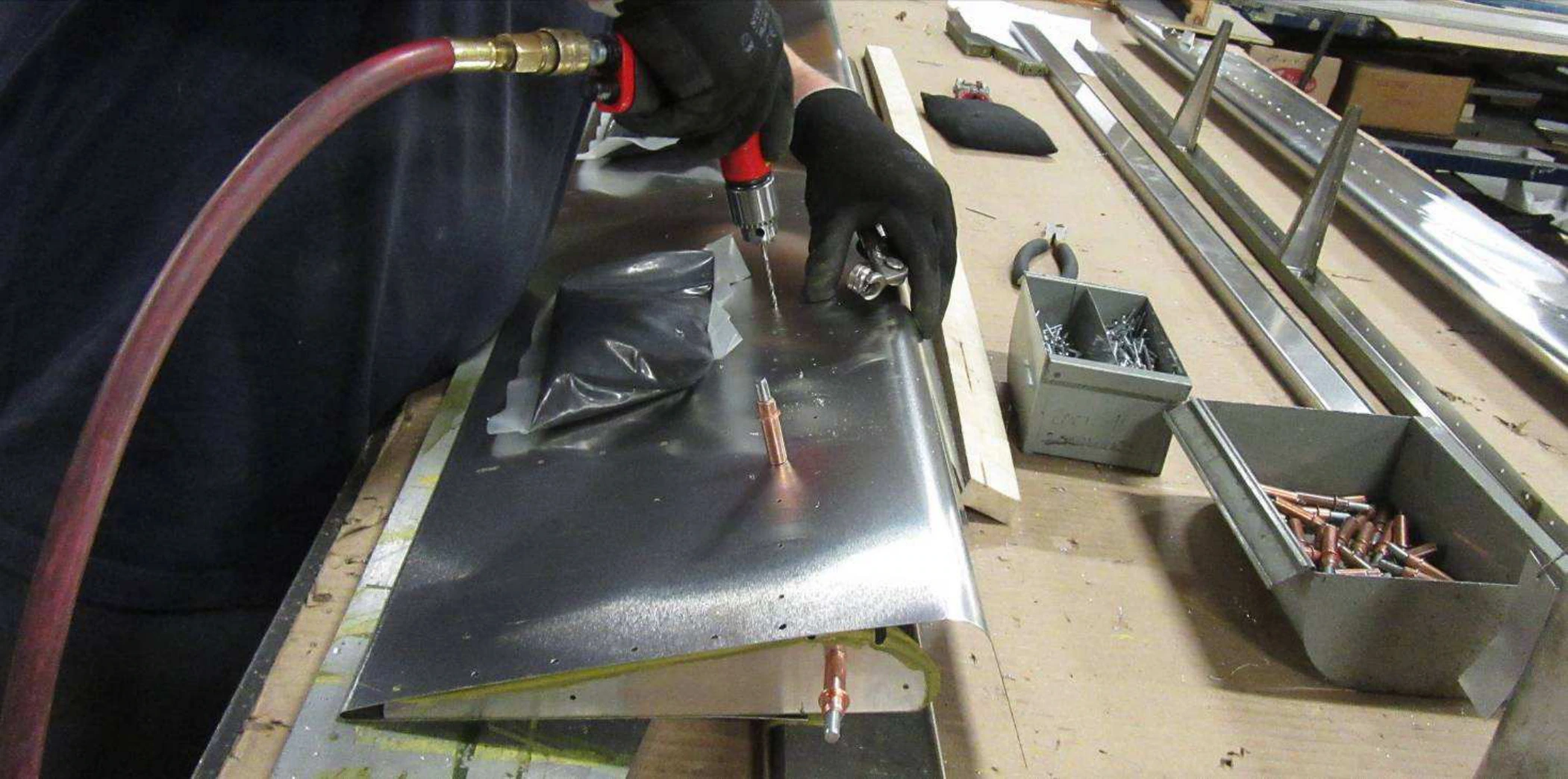

Разместите грузы рядом с задними нервюрами. Узел должен без крутки лежать на ровном рабочем столе.

Пройдите отверстия сверлом №30 и заклепайте соединения.

Законцовка 75A2-4 применяется только на наружной секции флаперона. Нахлёст обшивки на законцовку по источнику — 20 мм.

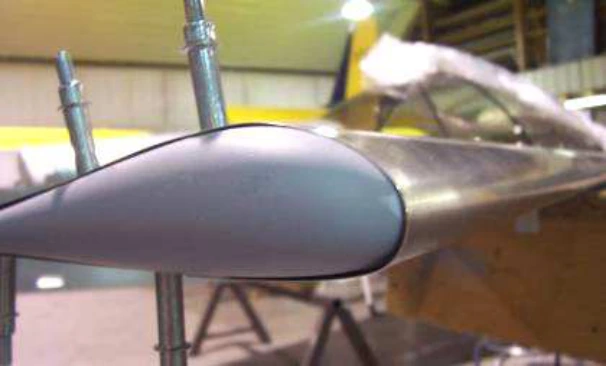

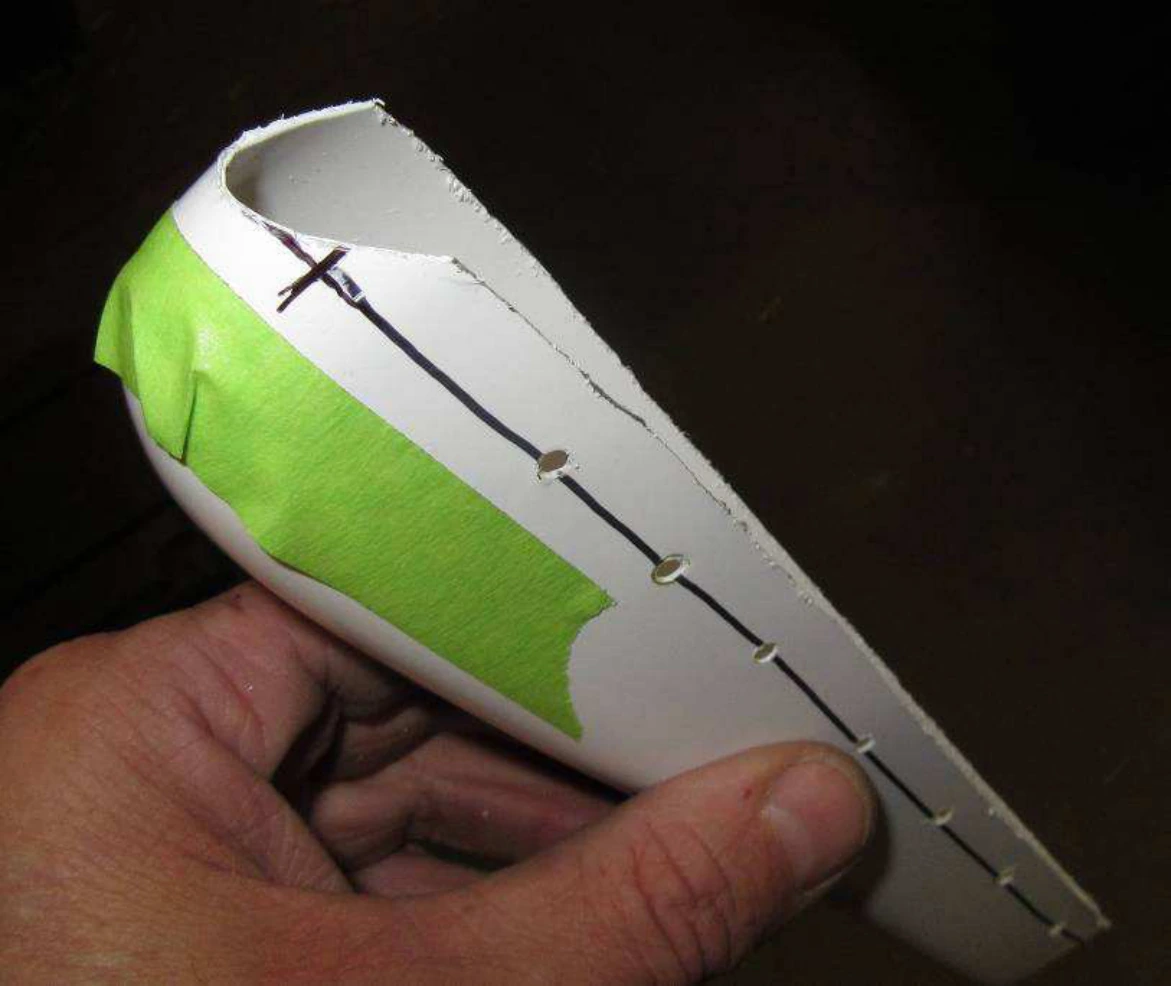

Для плотного прилегания у передней кромки подрежьте законцовку так, чтобы нахлёст в этом месте уменьшился примерно до 3 мм.

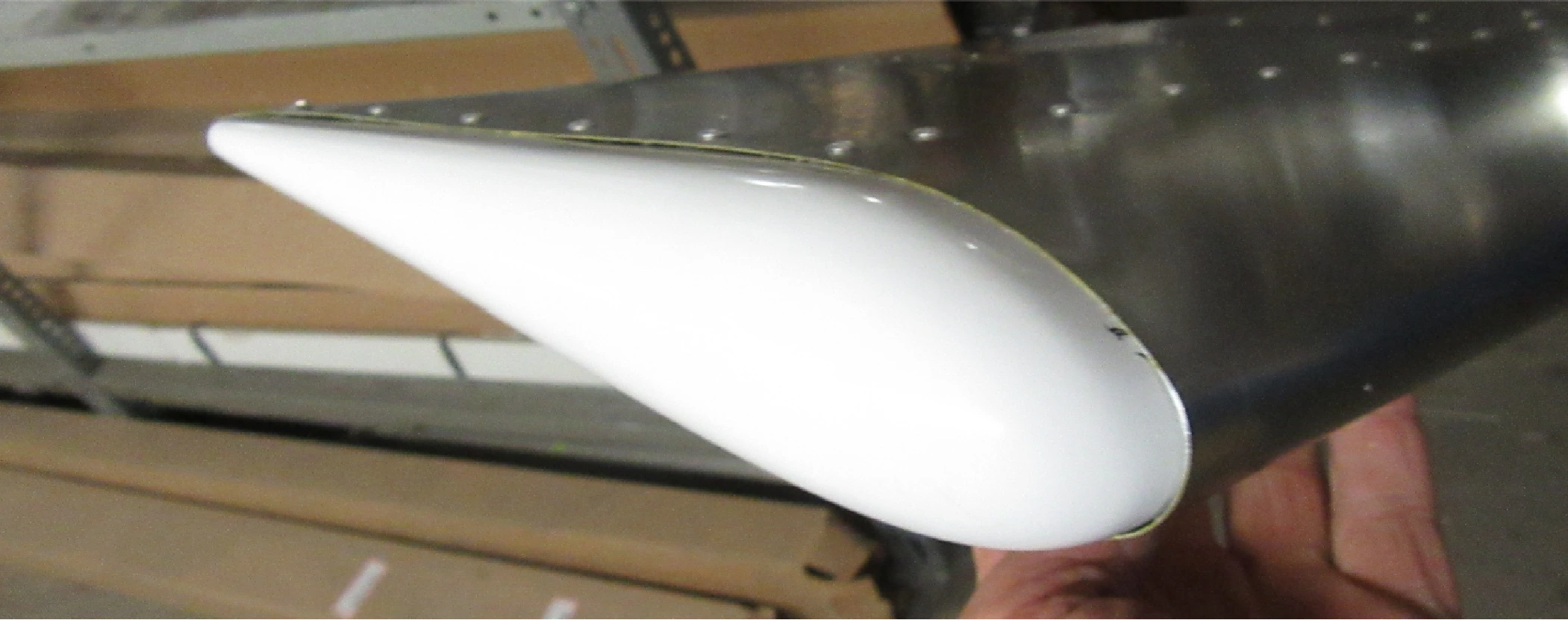

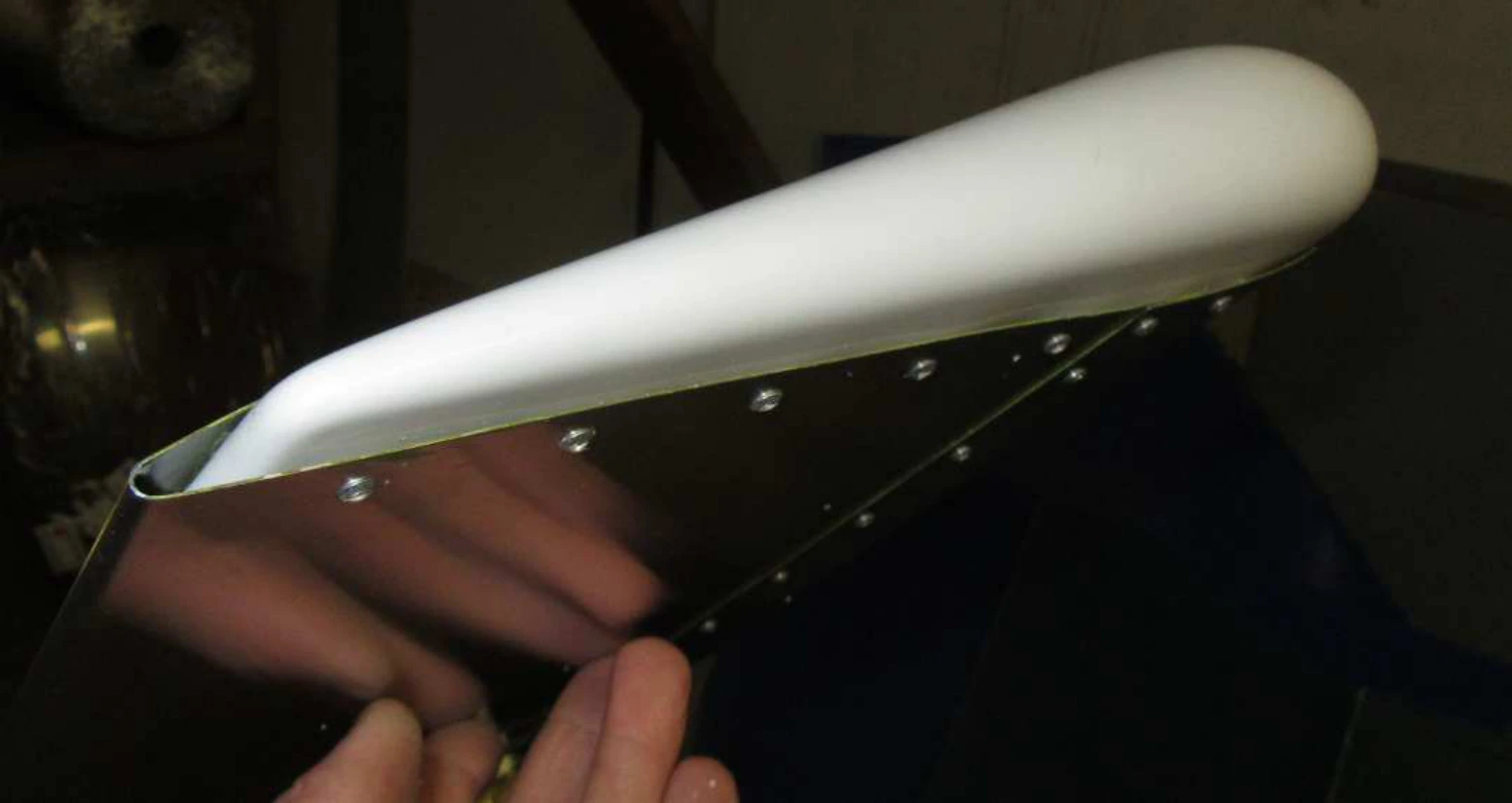

Подберите положение законцовки, закрывая зазор спереди.

Зазор сзади законцовки в показанном исполнении является нормальным.

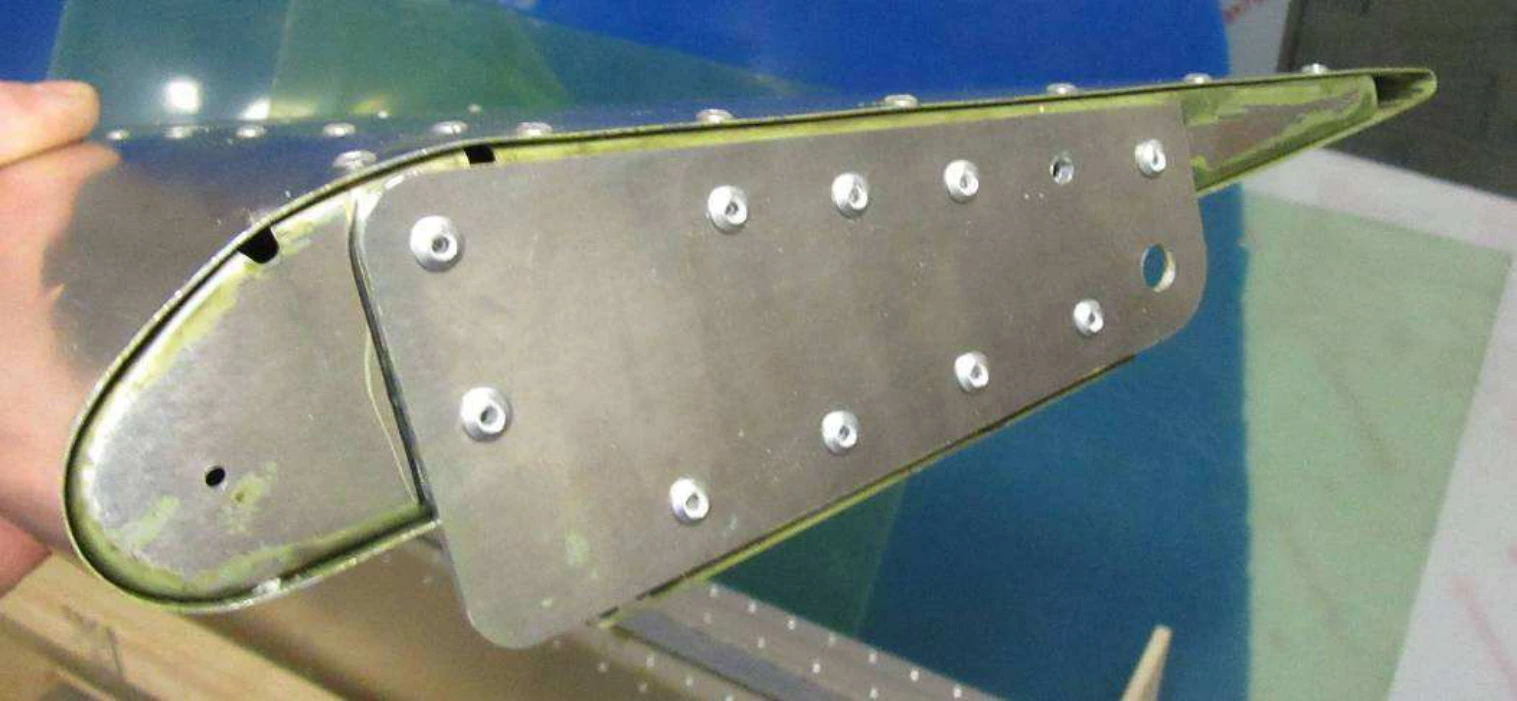

Далее показан внутренний торец внутренней секции флаперона и рычаг управления C75A1-6.

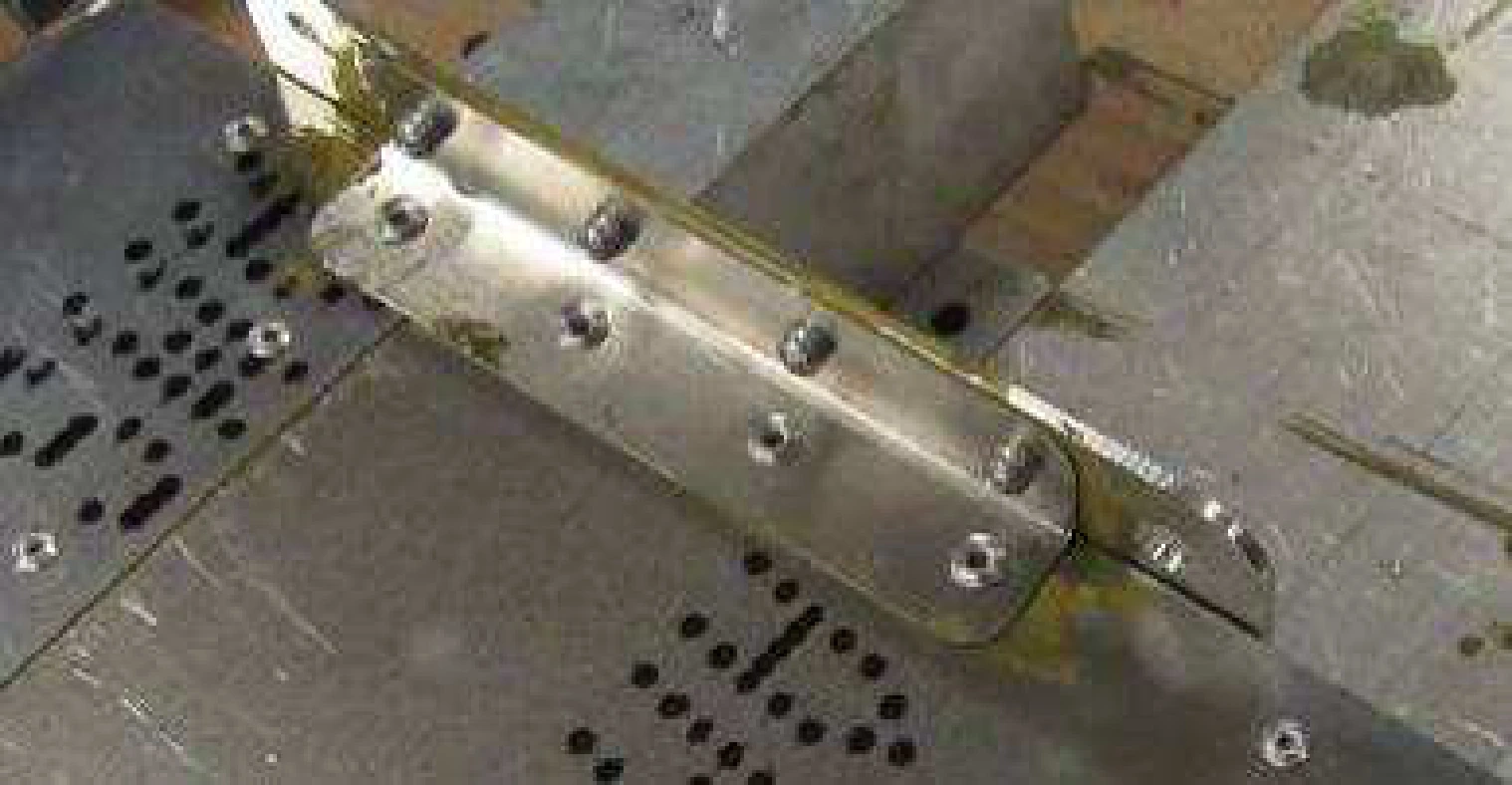

L-профиль на последней фотографии устанавливается снизу. Дополнительные размеры и число креплений на этой странице не заданы; их не следует определять по фотографии.
