Иллюстрации и порядок сборки
Другие общие виды узла (1)
Редакции и порядок применения
IPL WW-9 · REVISION: June 10, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла

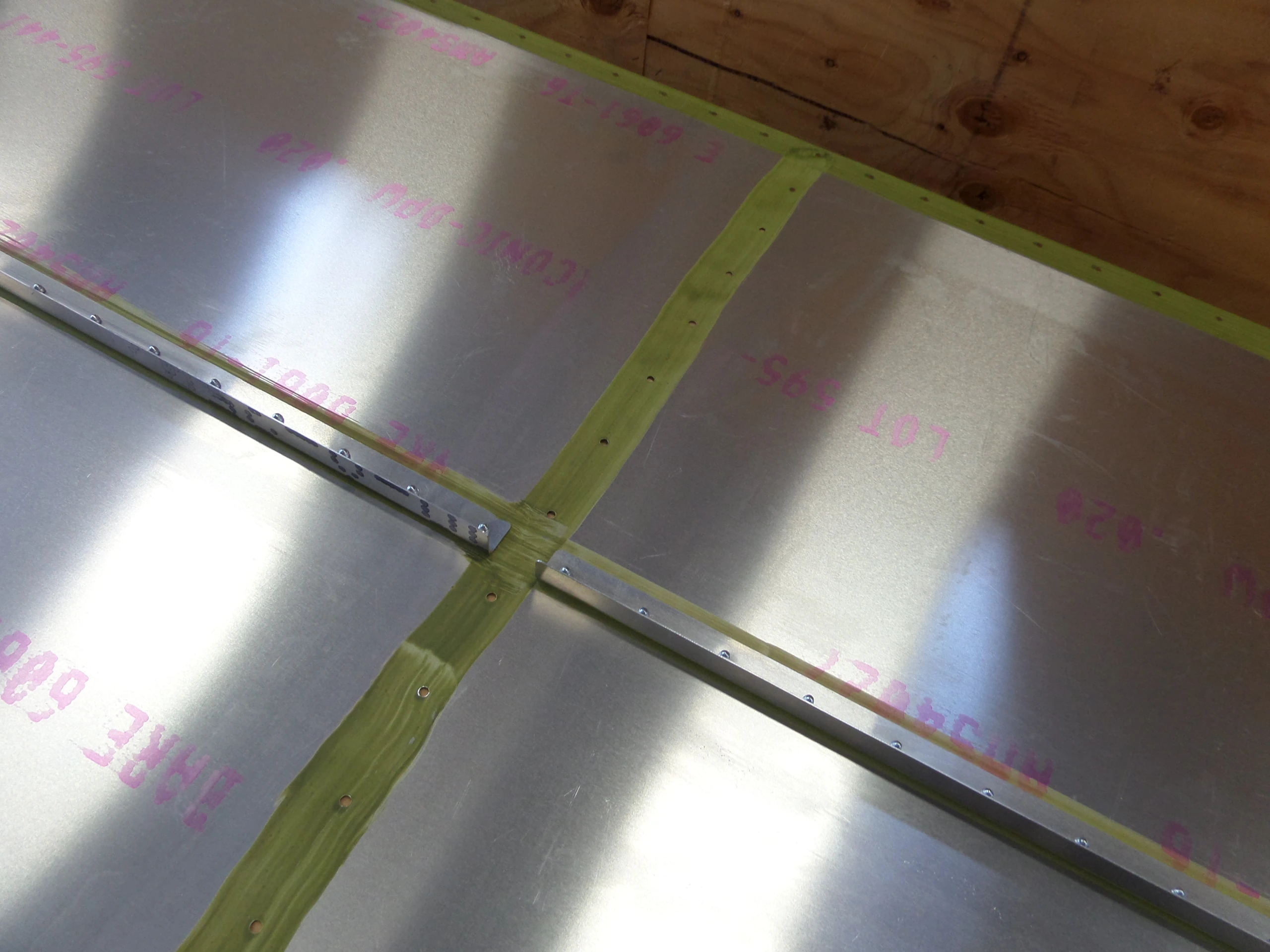

Перед сверлением верхнего ряда снова выровняйте и закрепите каркас. Внутренняя задняя обшивка перекрывает внешнюю сверху; её передняя кромка не заподлицо с передней гранью лонжерона, что видно на WW-09.

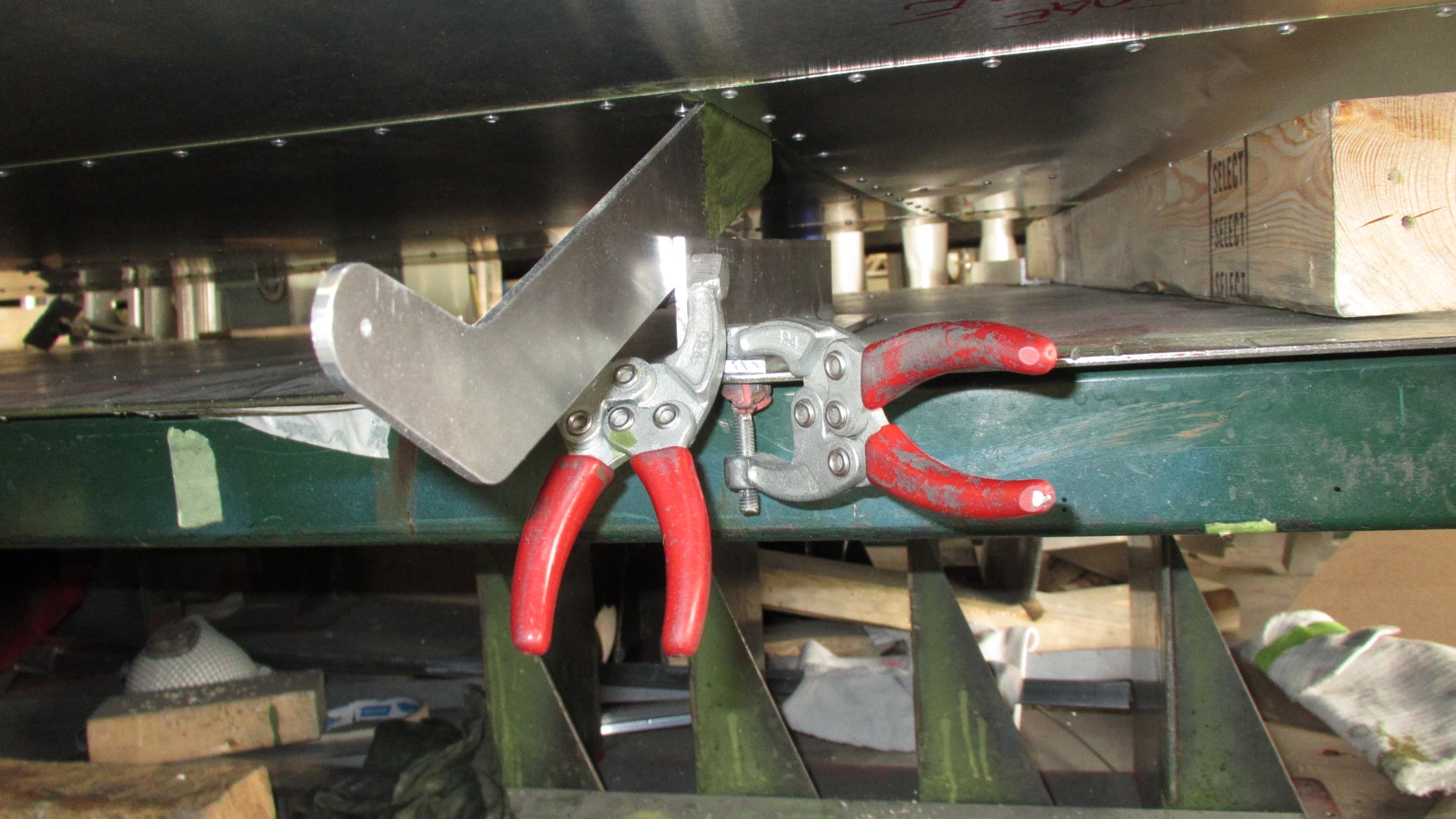

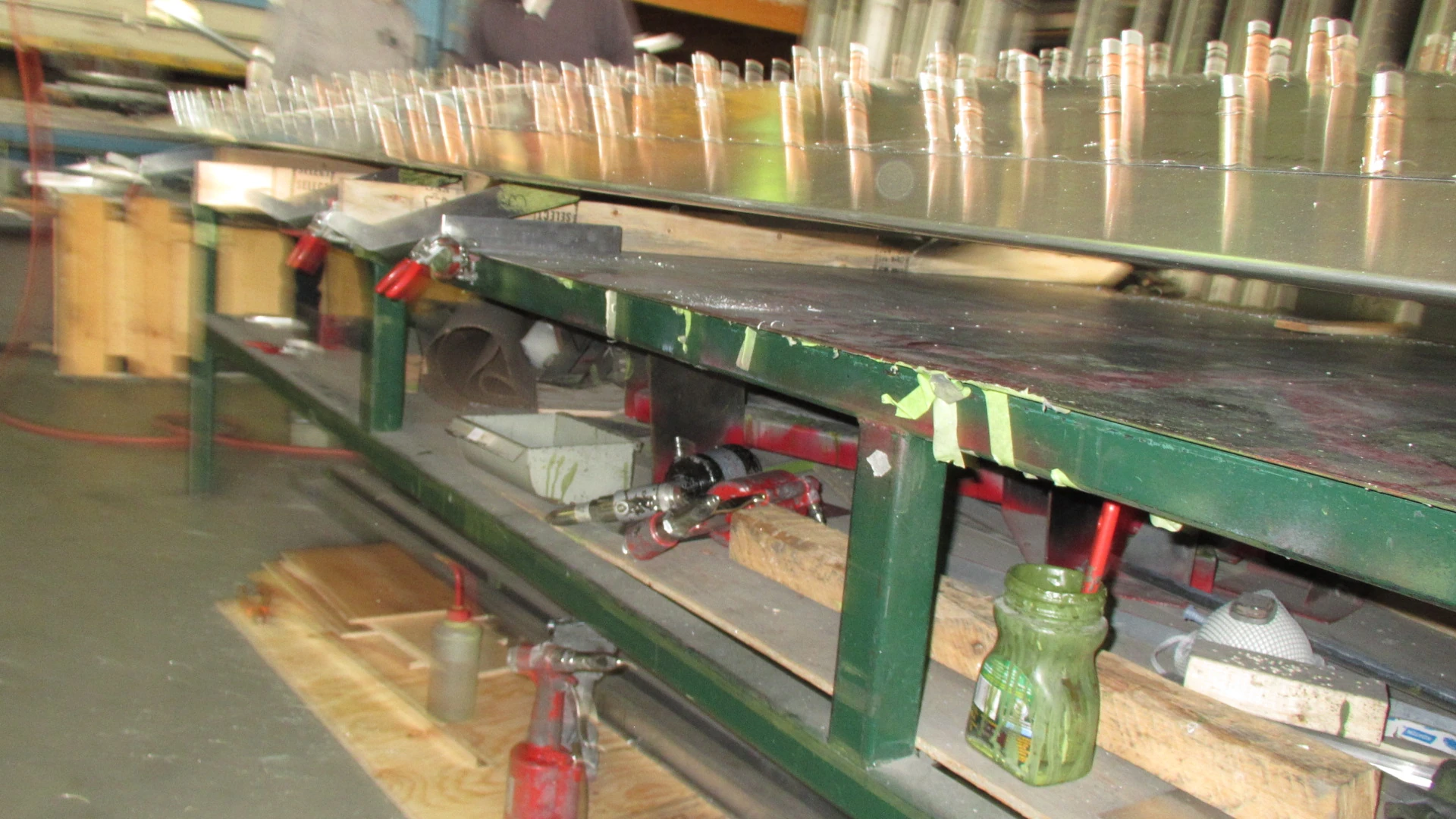

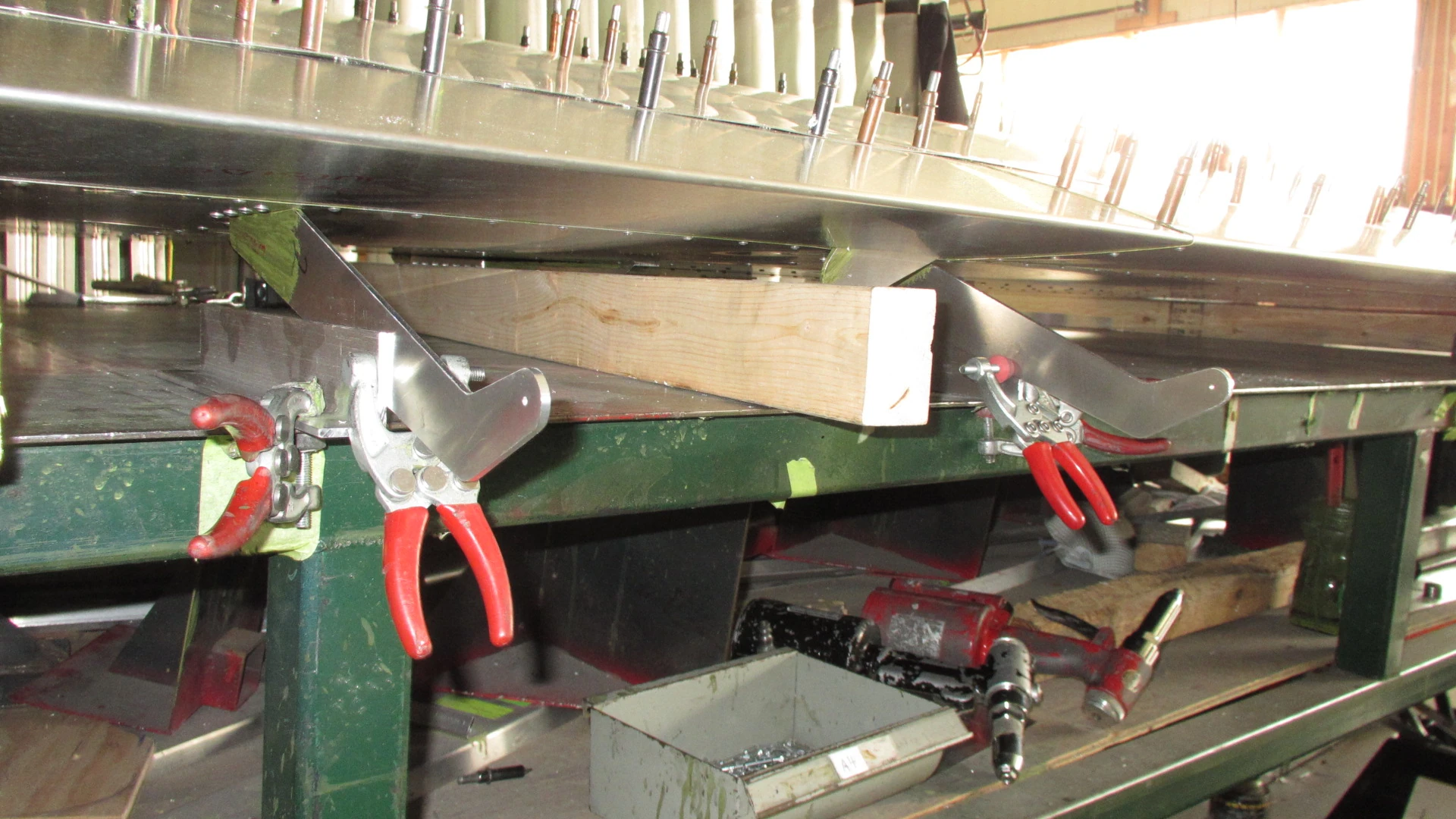

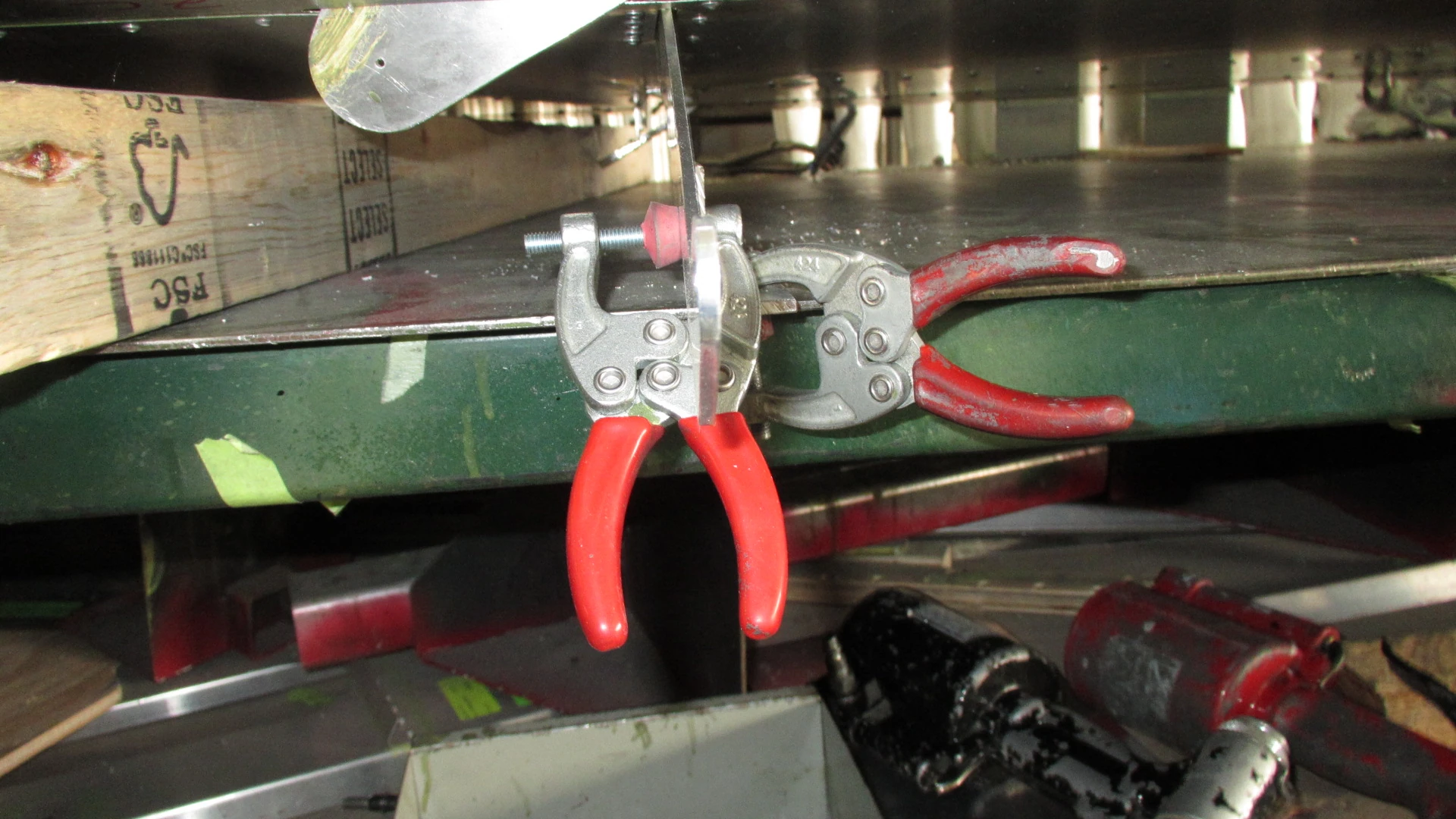

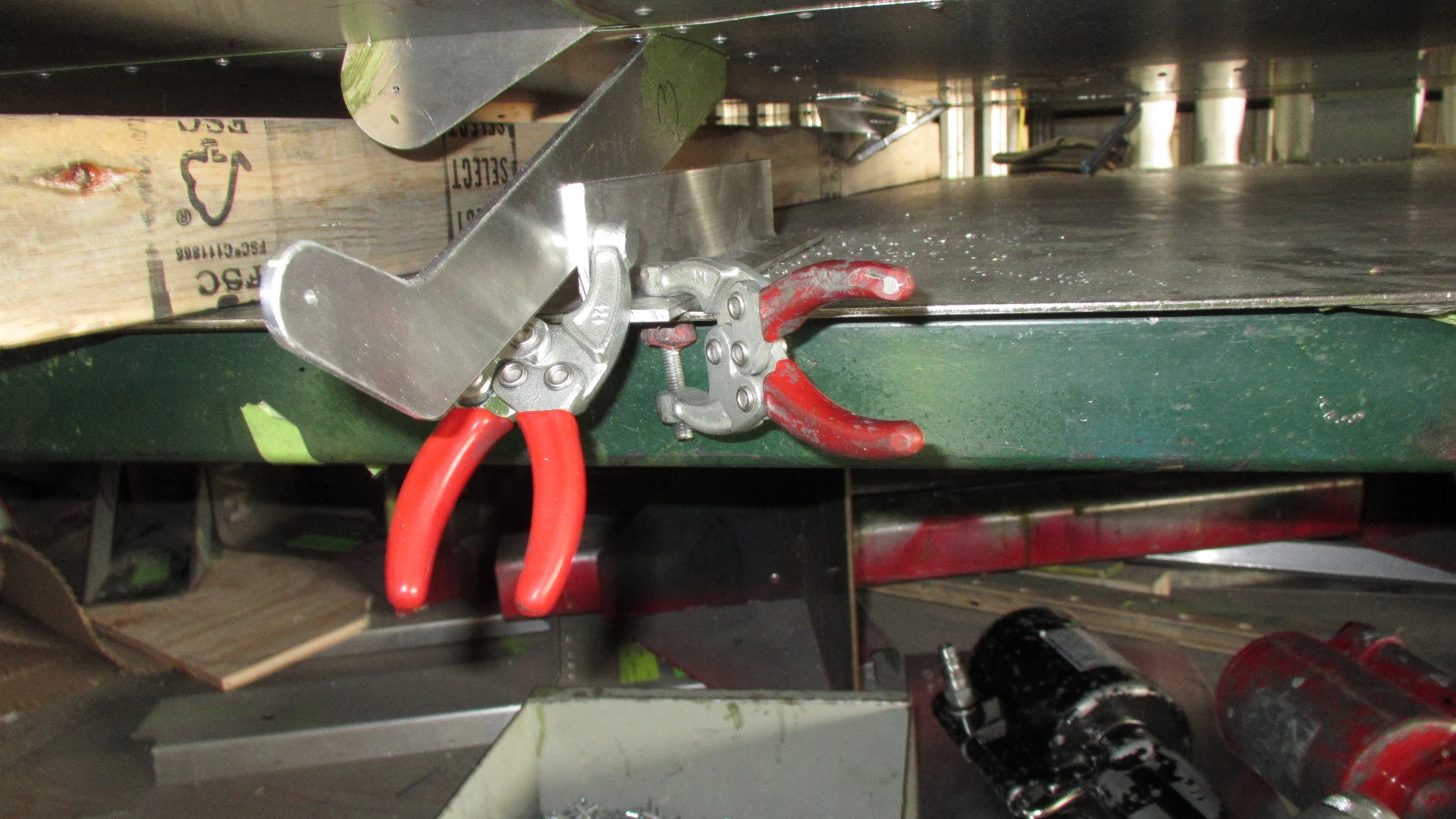

Малый дополнительный фотоальбом показывает выравнивание при зажатом крыле. Значения геометрии по фотографии или высоте струбцин не определяются.
Порядок установки по IPL

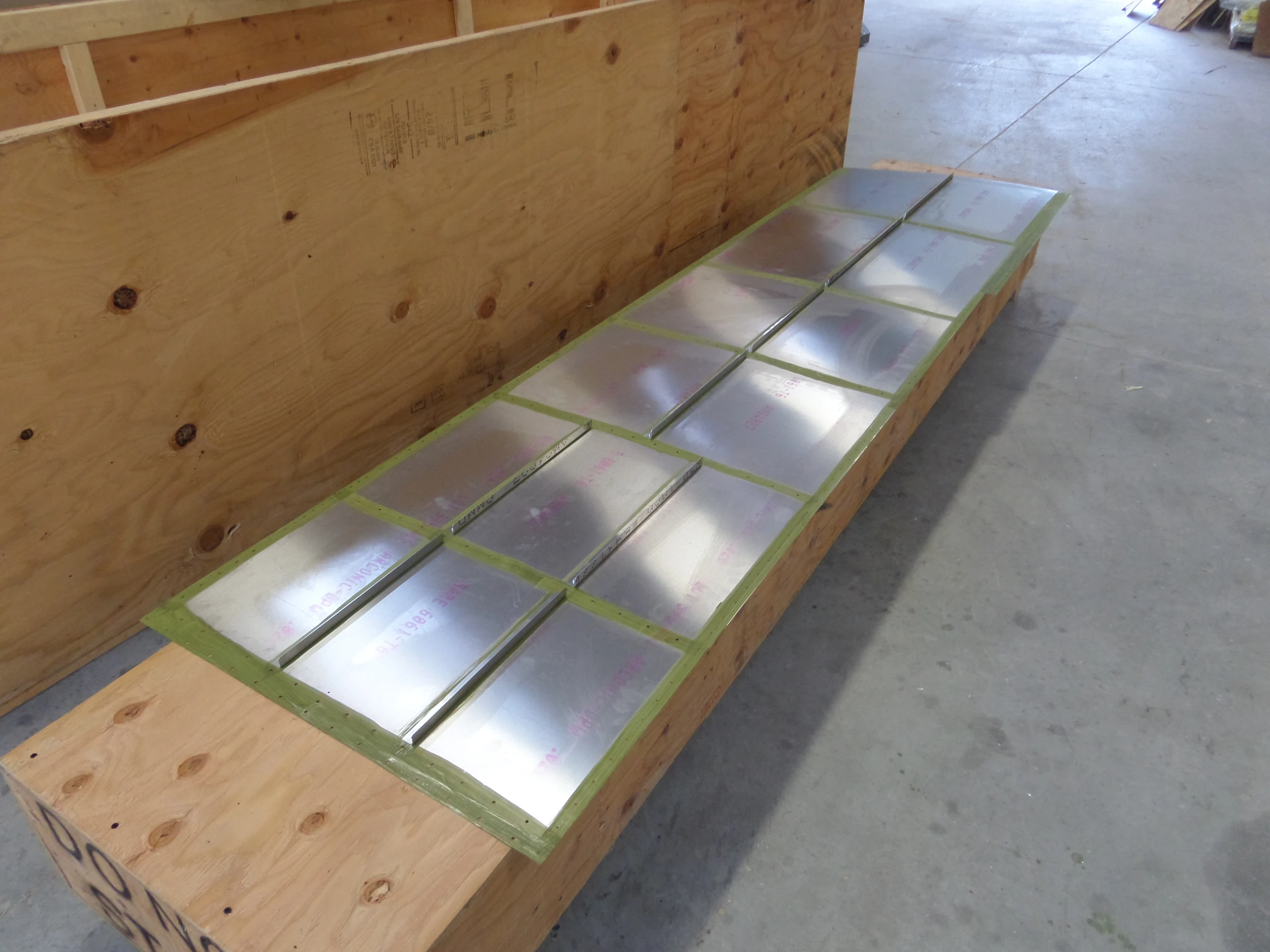

Верхние обшивки
Деталь по исходному IPL: SD75-WW-09
Используйте SD75-WW-09.
Сверить со строкой IPL

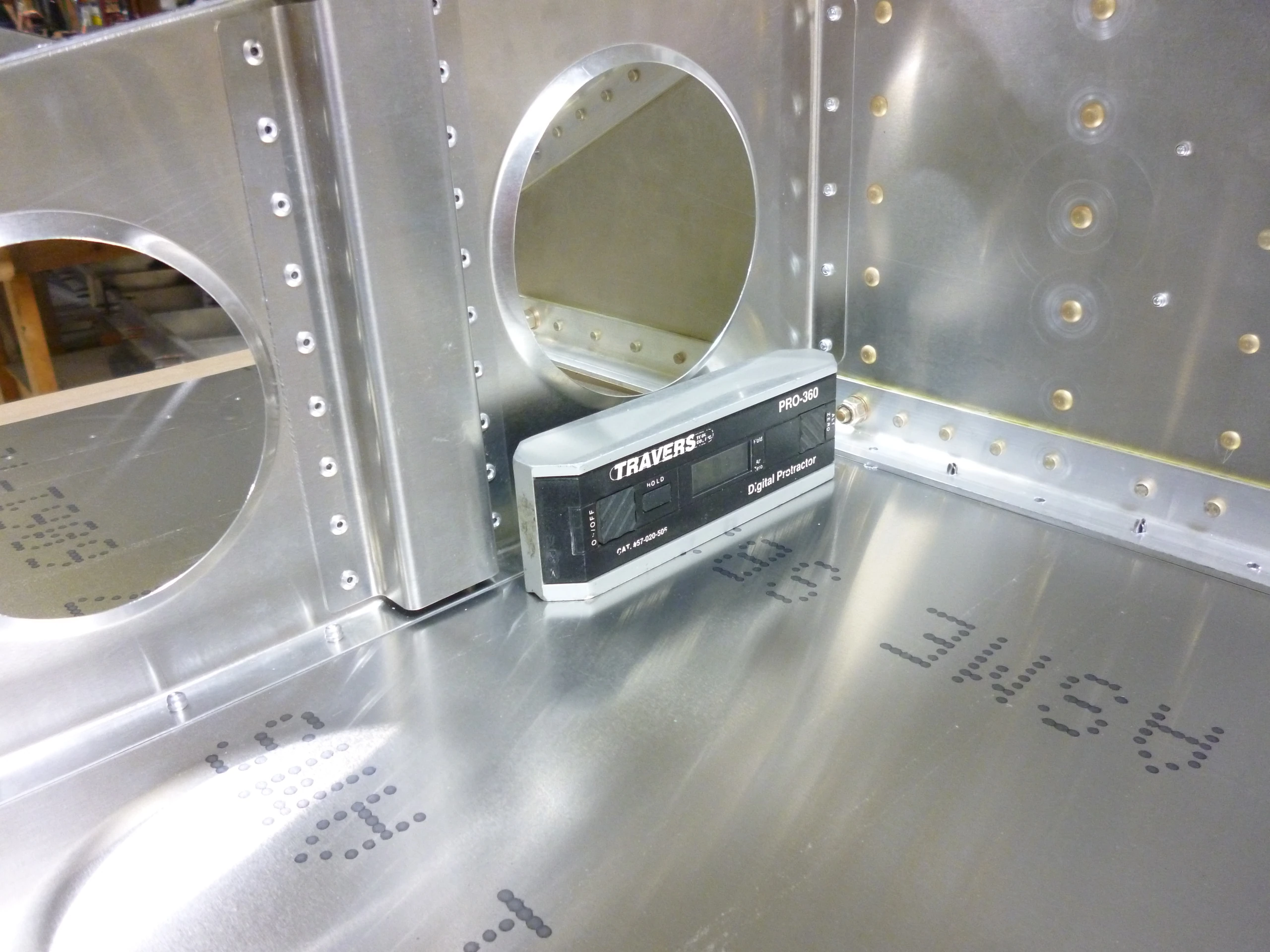

Выровнять крыло верхом вверх
Деталь по исходному IPL: LEVEL

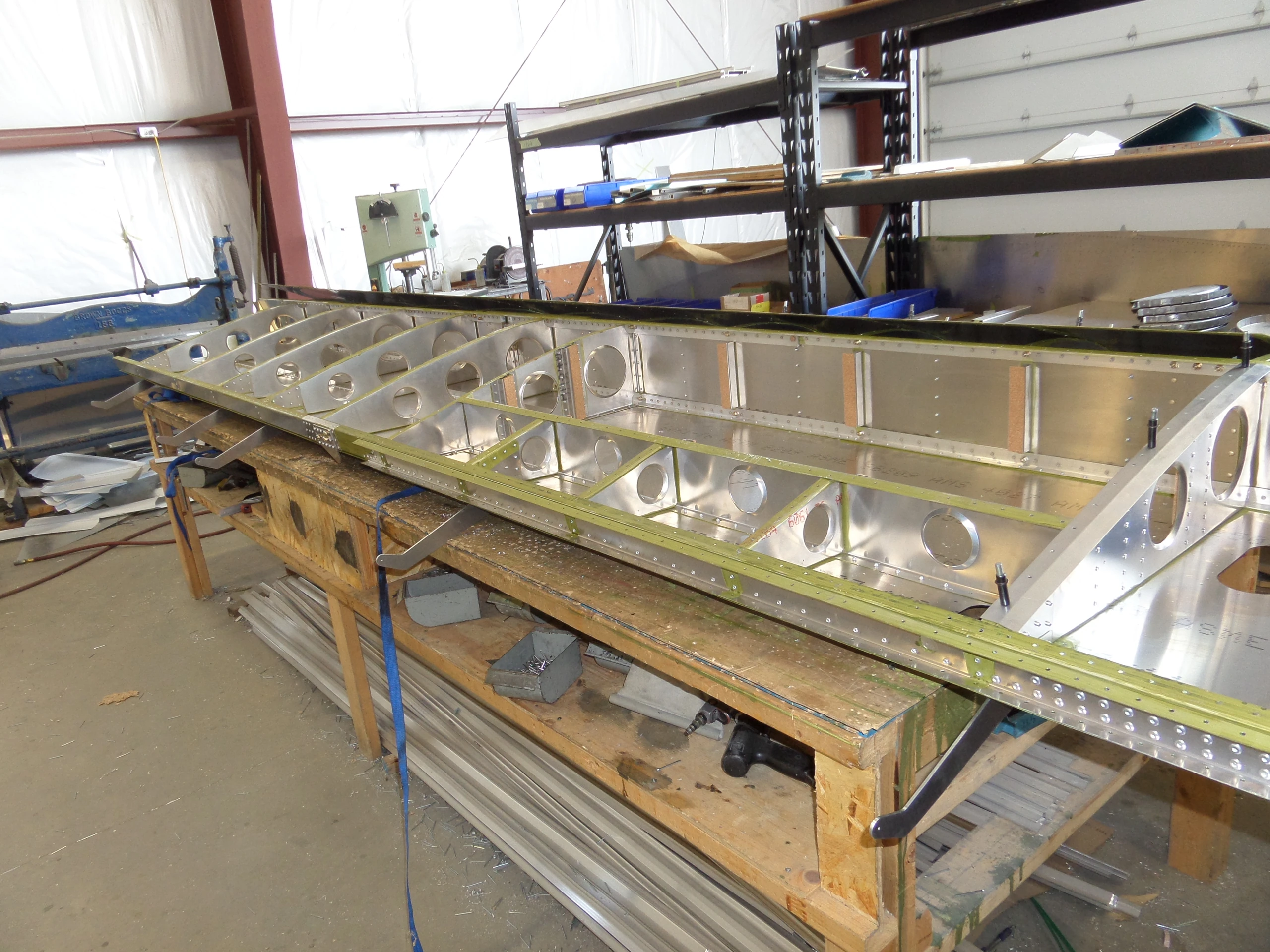

Переверните крыло в нормальное положение. Выровняйте главный лонжерон вдоль, оставив стенку вертикальной; задний лонжерон выровняйте относительно главного. Закрепите каркас на верстаке.
Сверить со строкой IPL

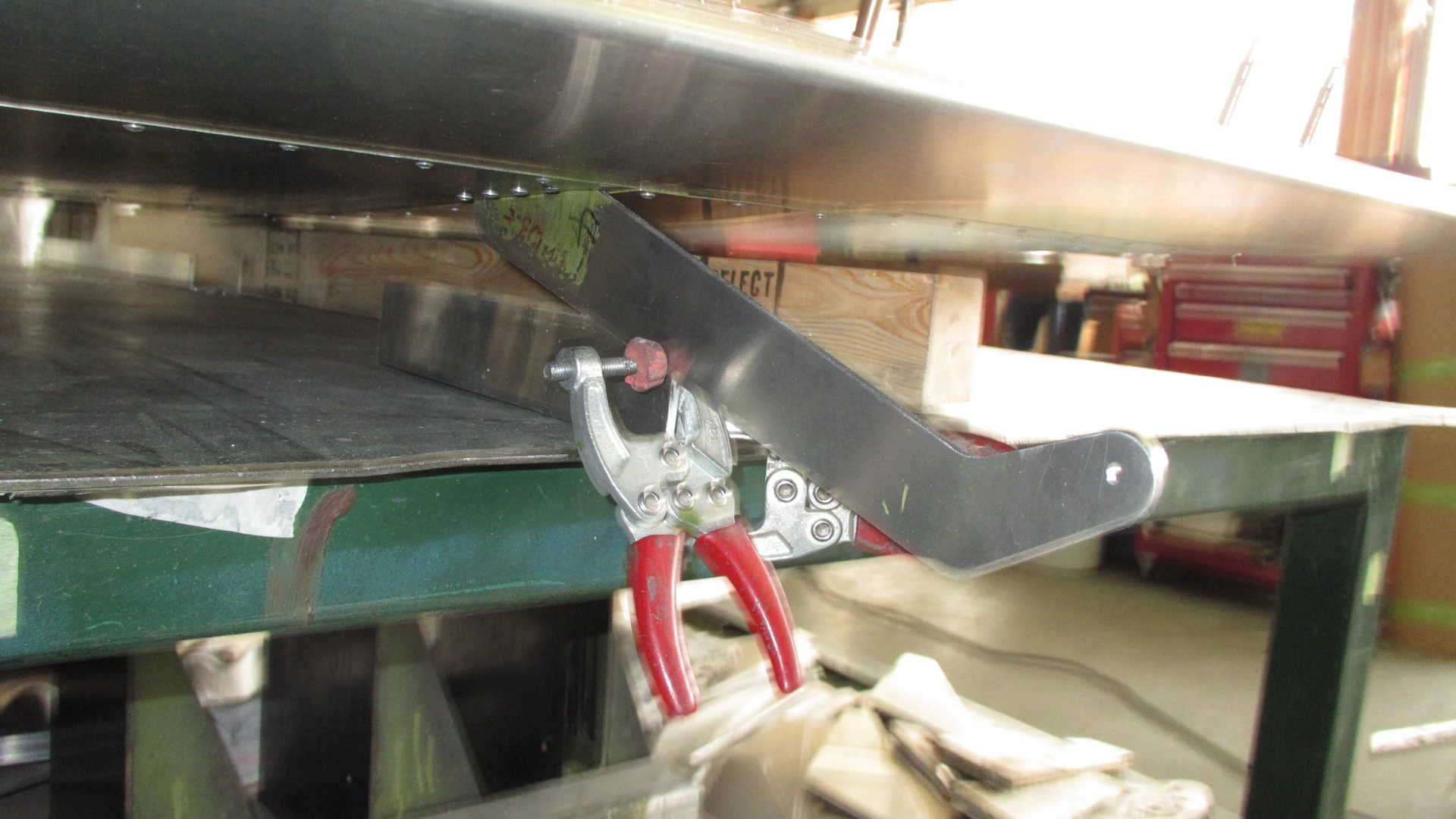

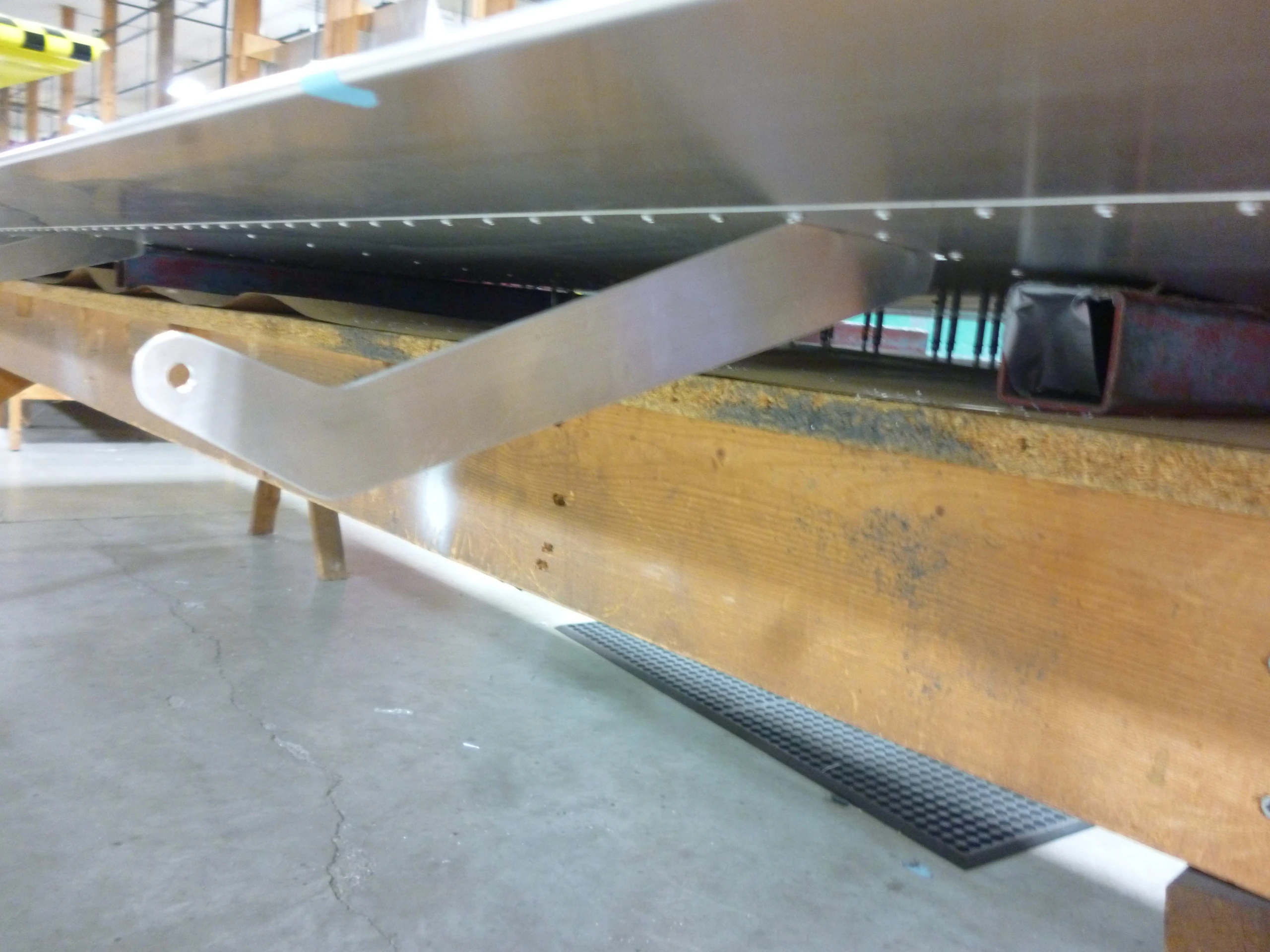

Установить отложенные кронштейны флаперона
Деталь по исходному IPL: SD75W3-8

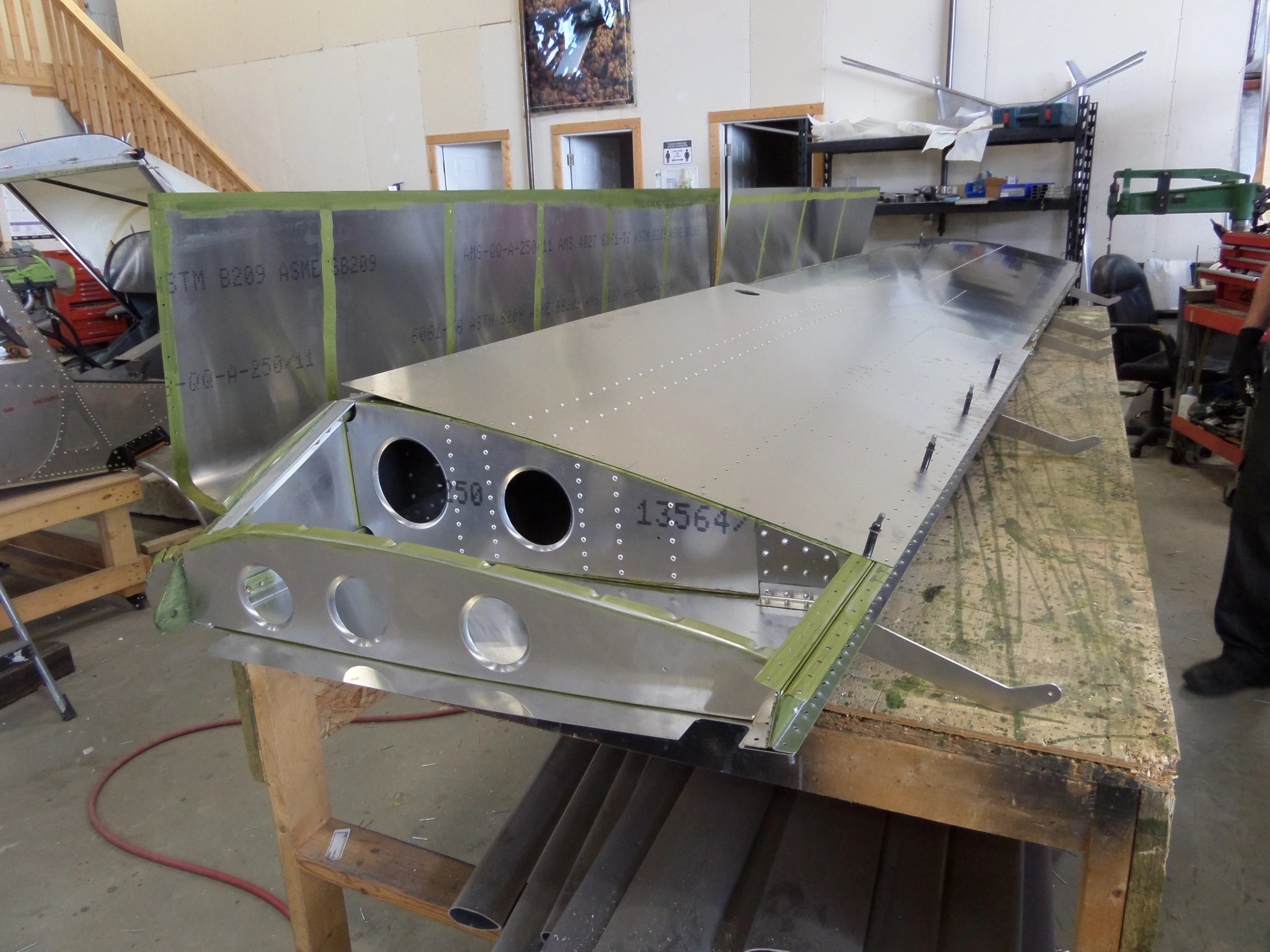

Если кронштейны не поставлены на этапе WW-02, установите их Cleco во всех предусмотренных местах нервюр сейчас.
Сверить со строкой IPL

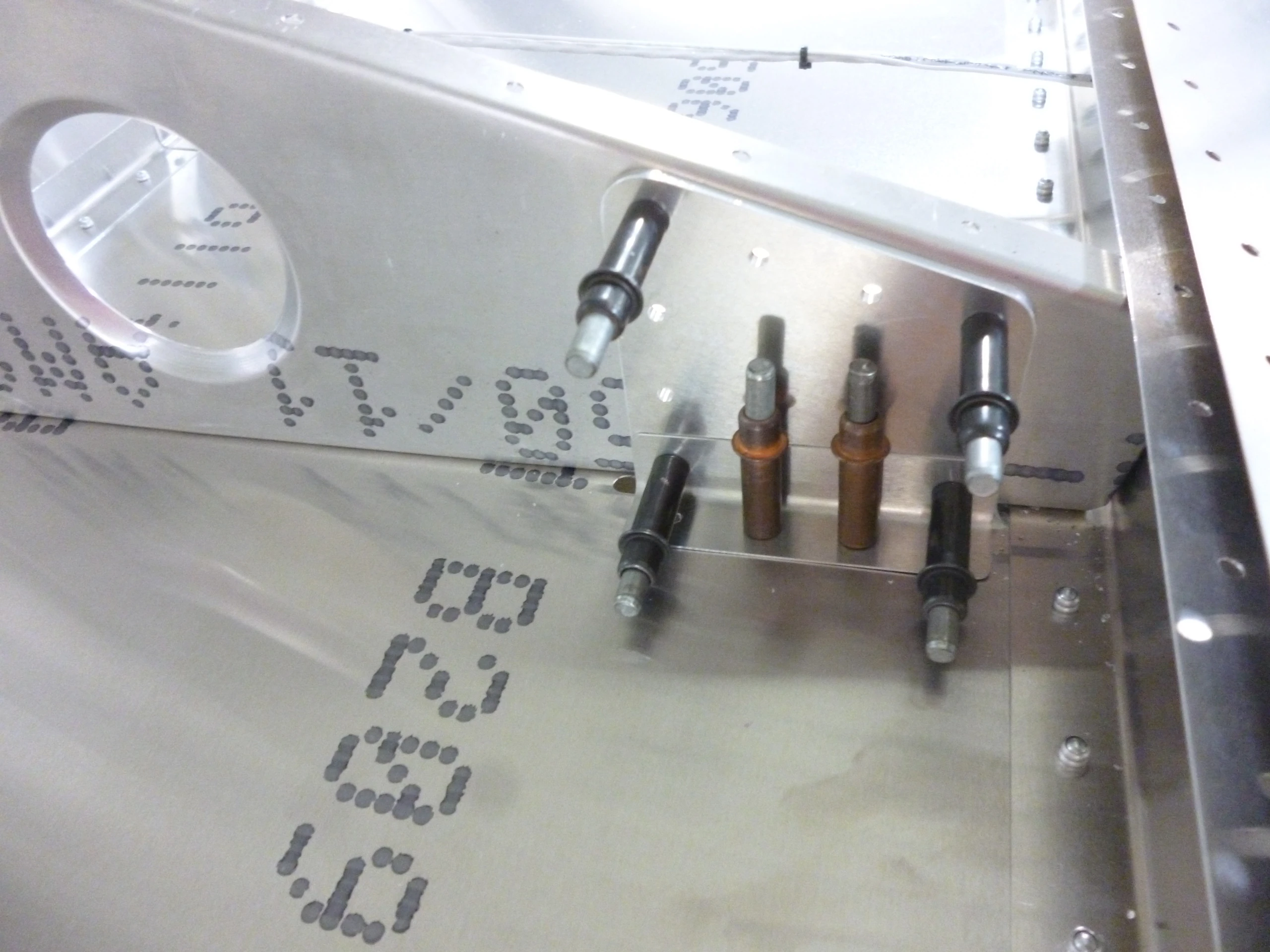

Уголки кронштейнов
Деталь по исходному IPL: SD75W6-17
Соедините уголки с кронштейнами флаперона Cleco 5/32”.
Сверить со строкой IPL

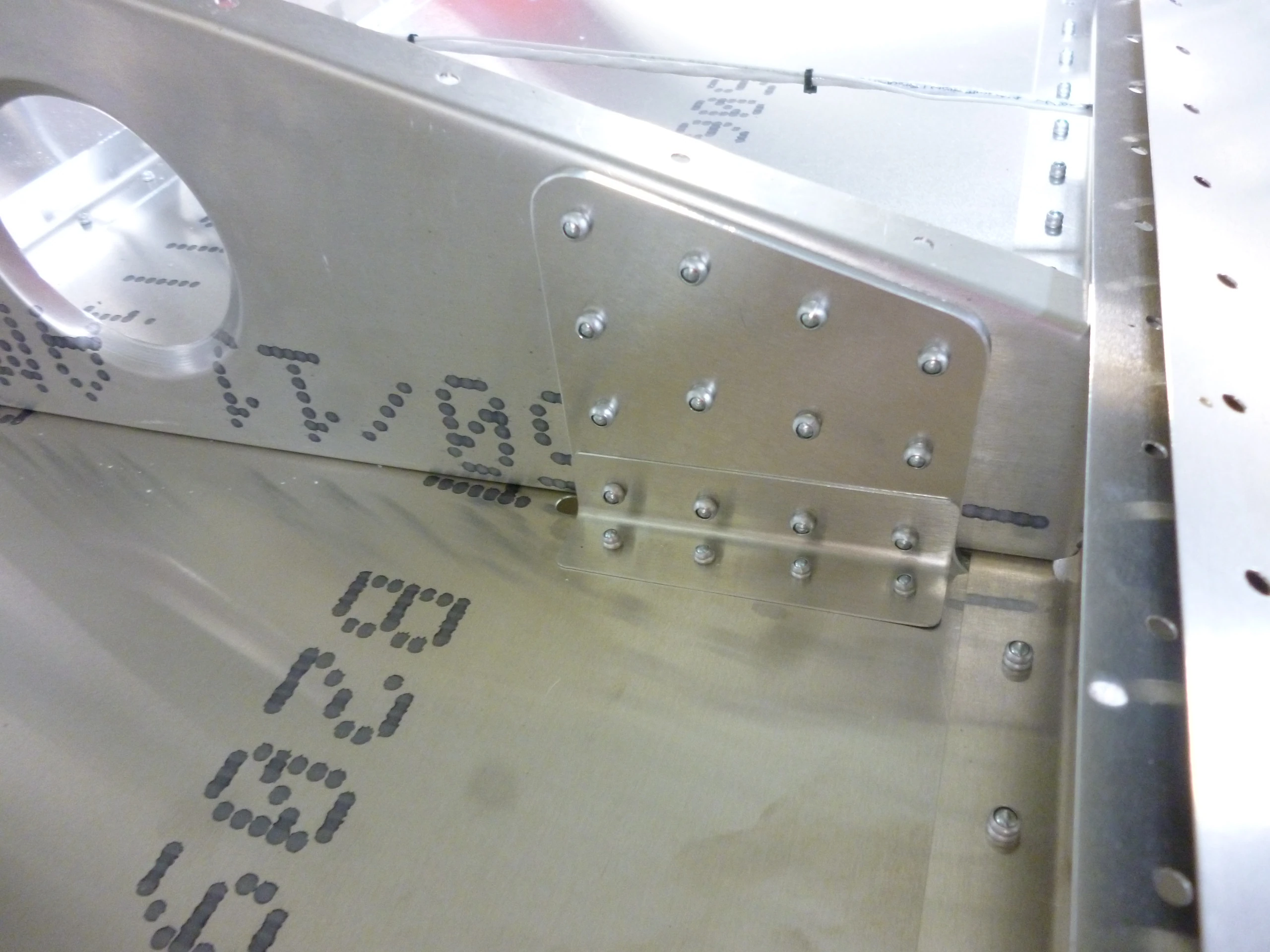

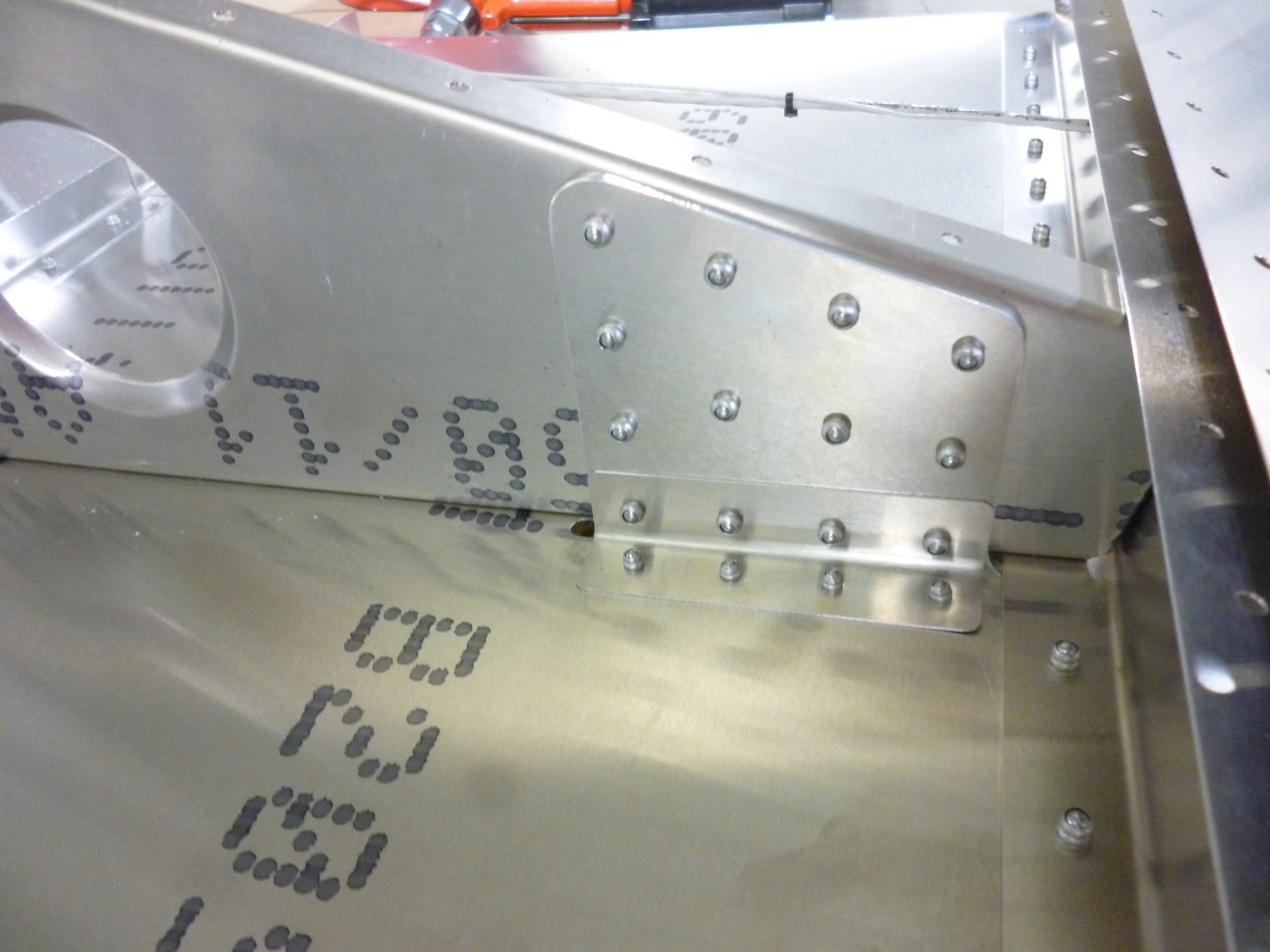

Клёпка кронштейнов
Деталь по исходному IPL: A5

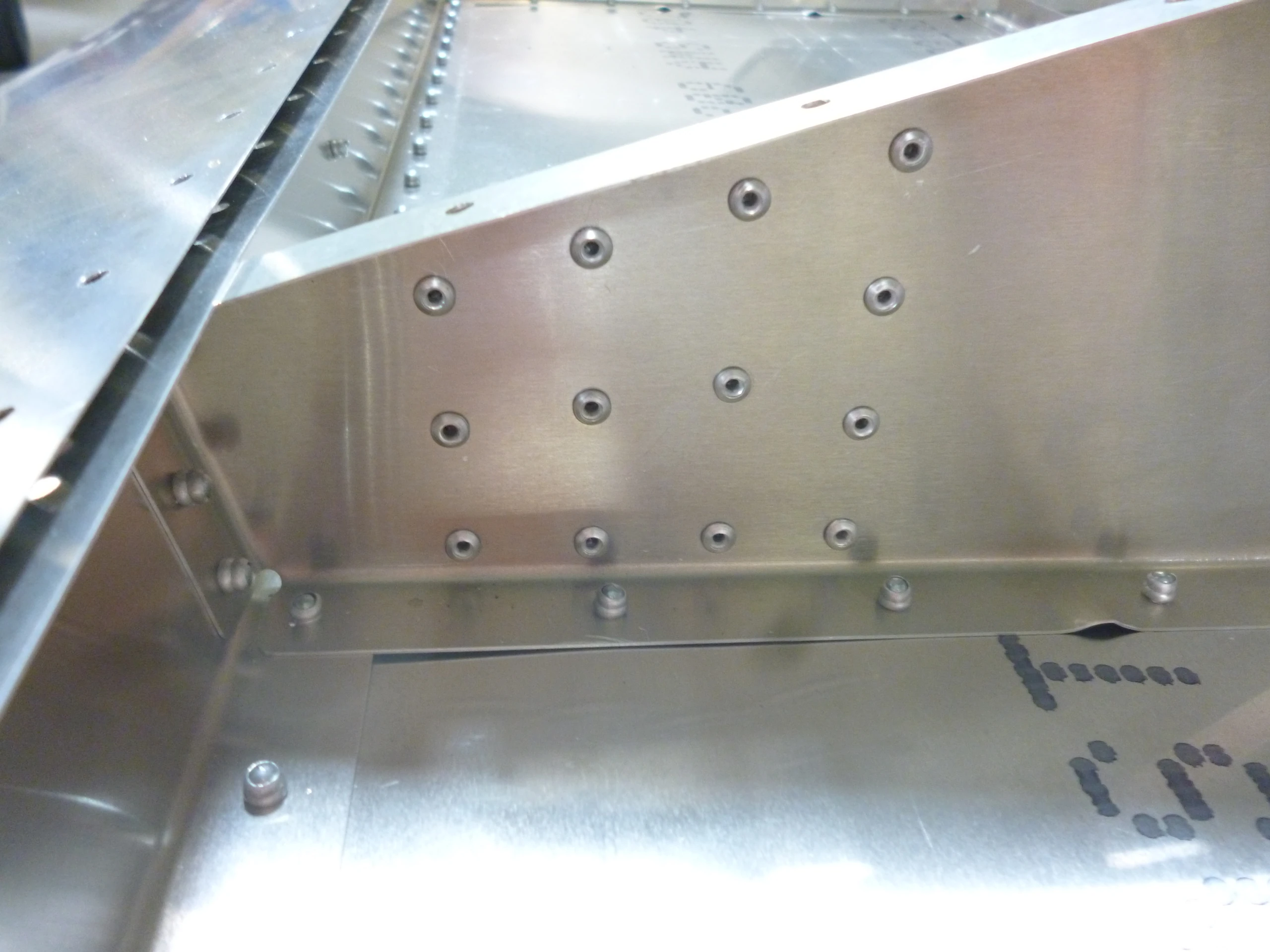

Приклепайте уголки к кронштейнам и задним нервюрам A5. Головка должна быть со стороны более тонкого материала — здесь со стороны нервюры.
Сверить со строкой IPL

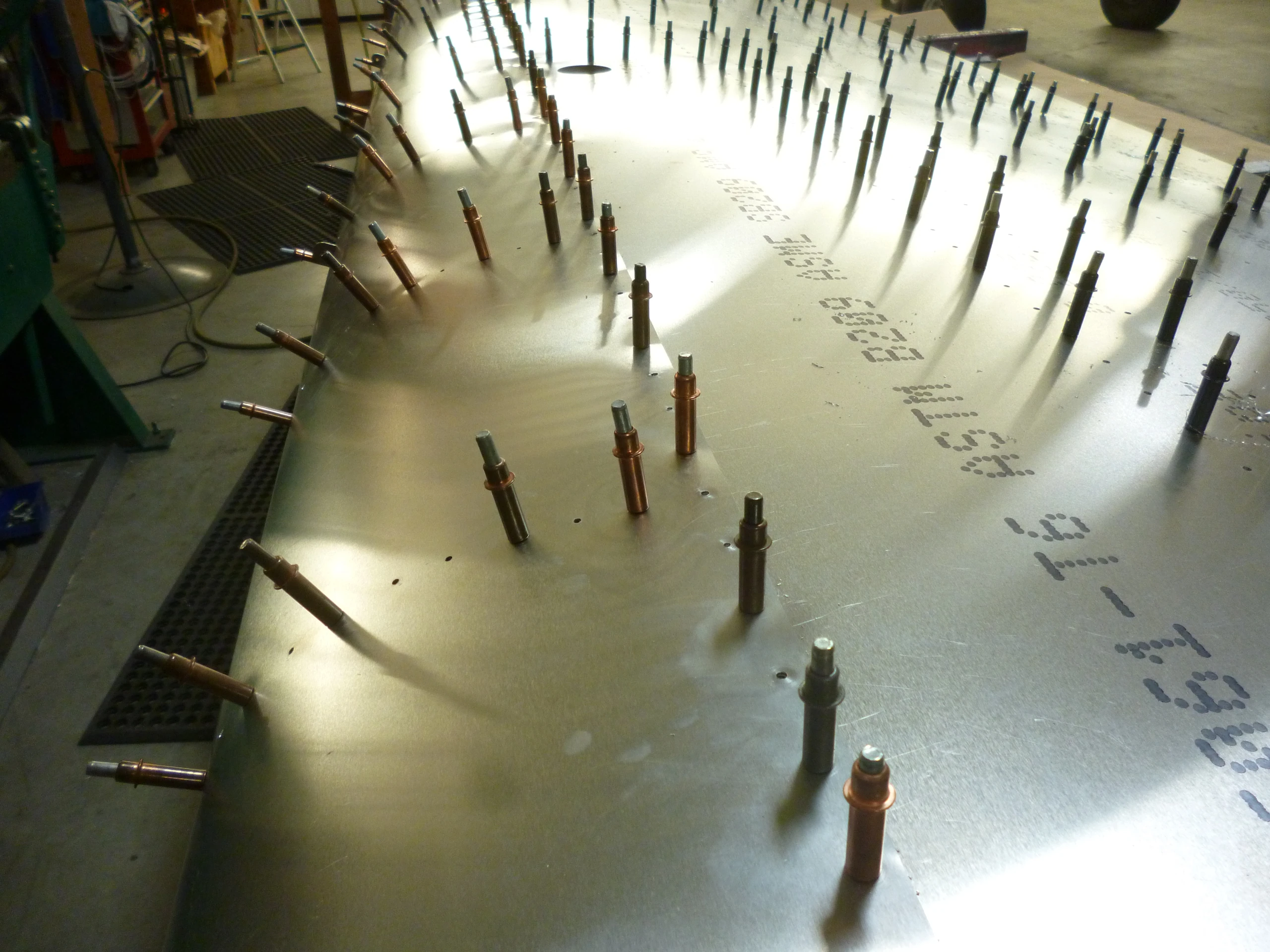

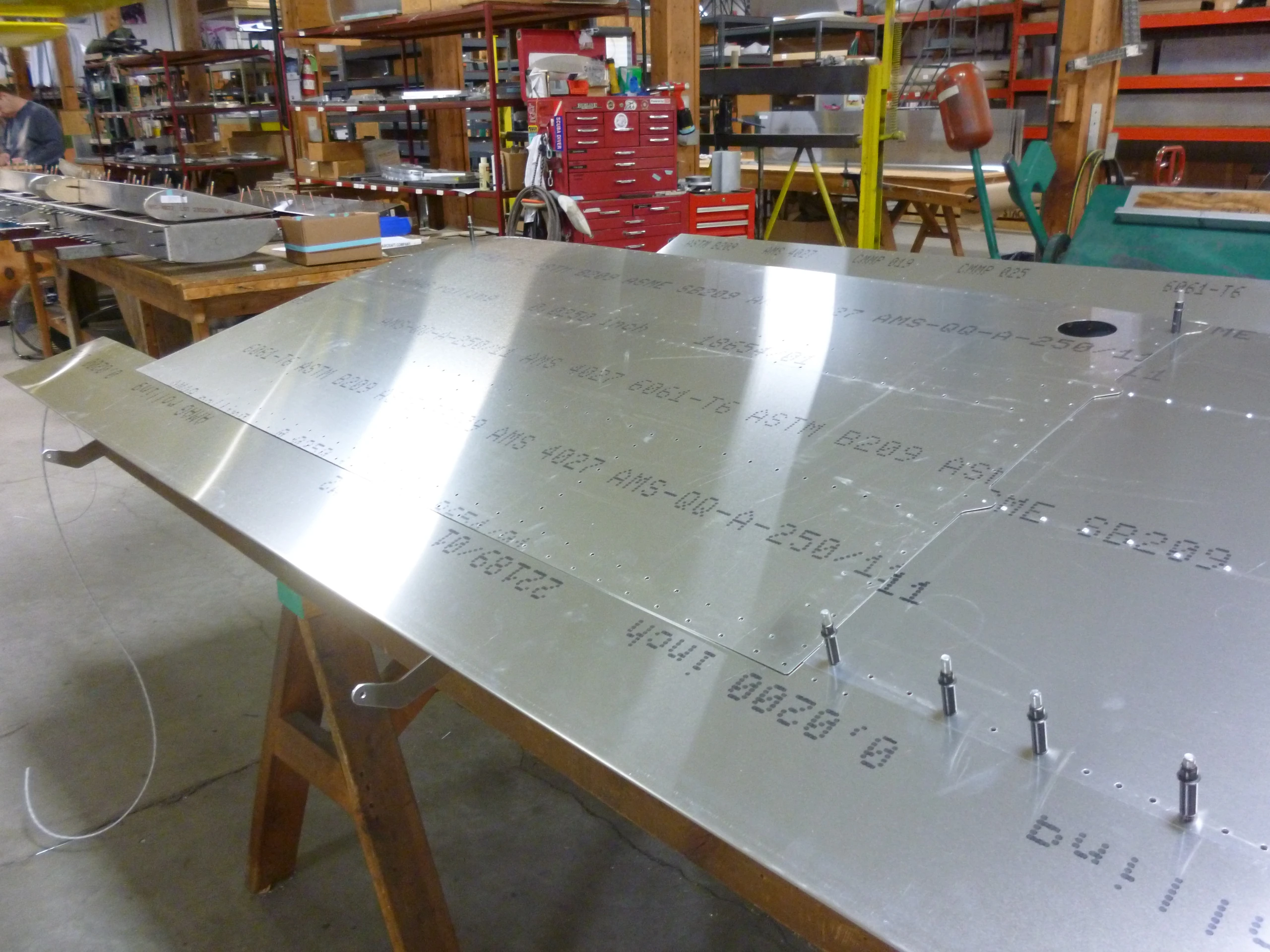

Внешняя верхняя обшивка
Деталь по исходному IPL: SD75W5-4 · Количество: 1L+1R

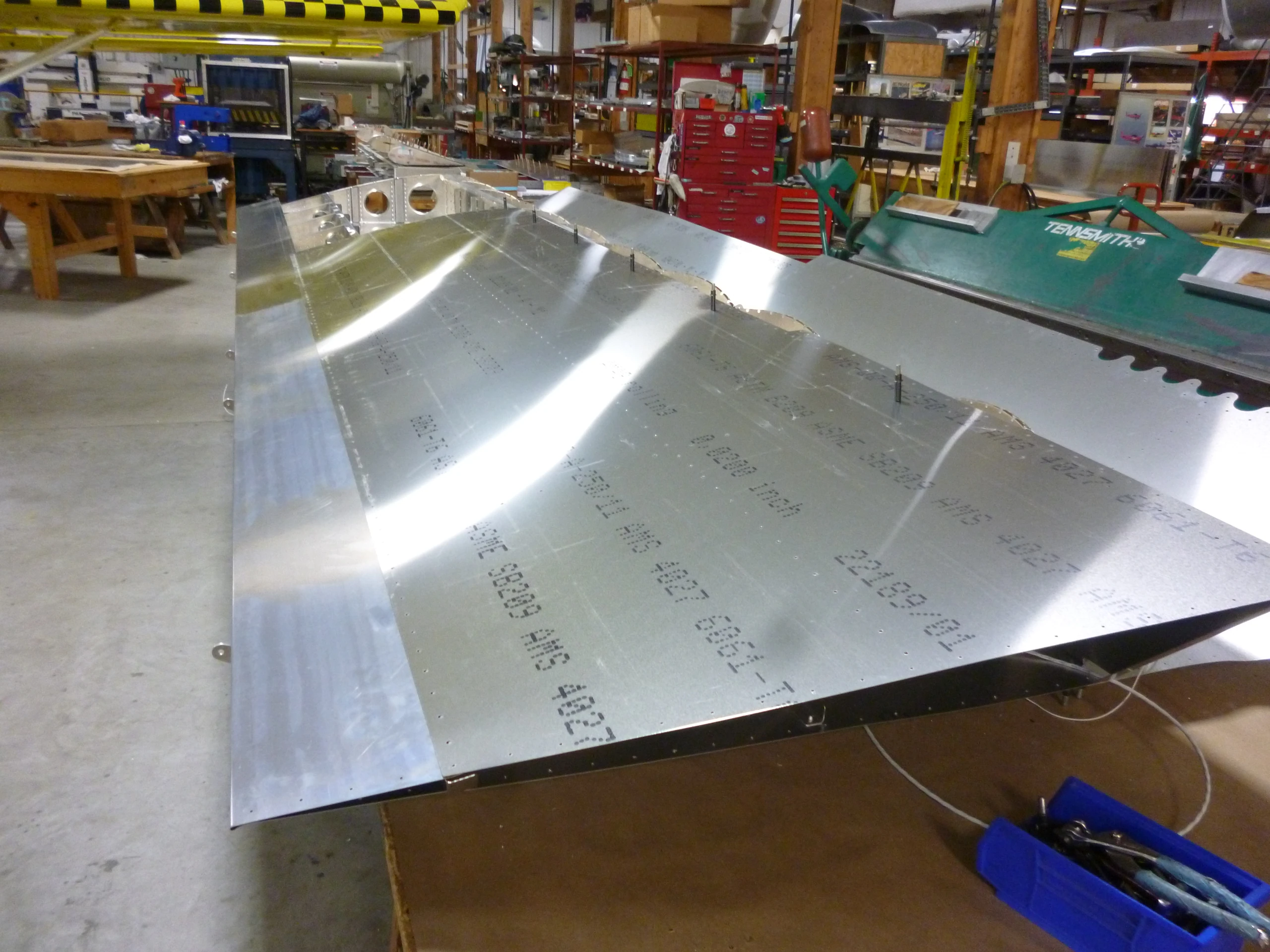

Закрепите её в передних отверстиях задних нервюр Cleco, начиная от середины к краям.
Сверить со строкой IPL
Внутренняя верхняя обшивка
Деталь по исходному IPL: SD75W5-3 · Количество: 1L+1R

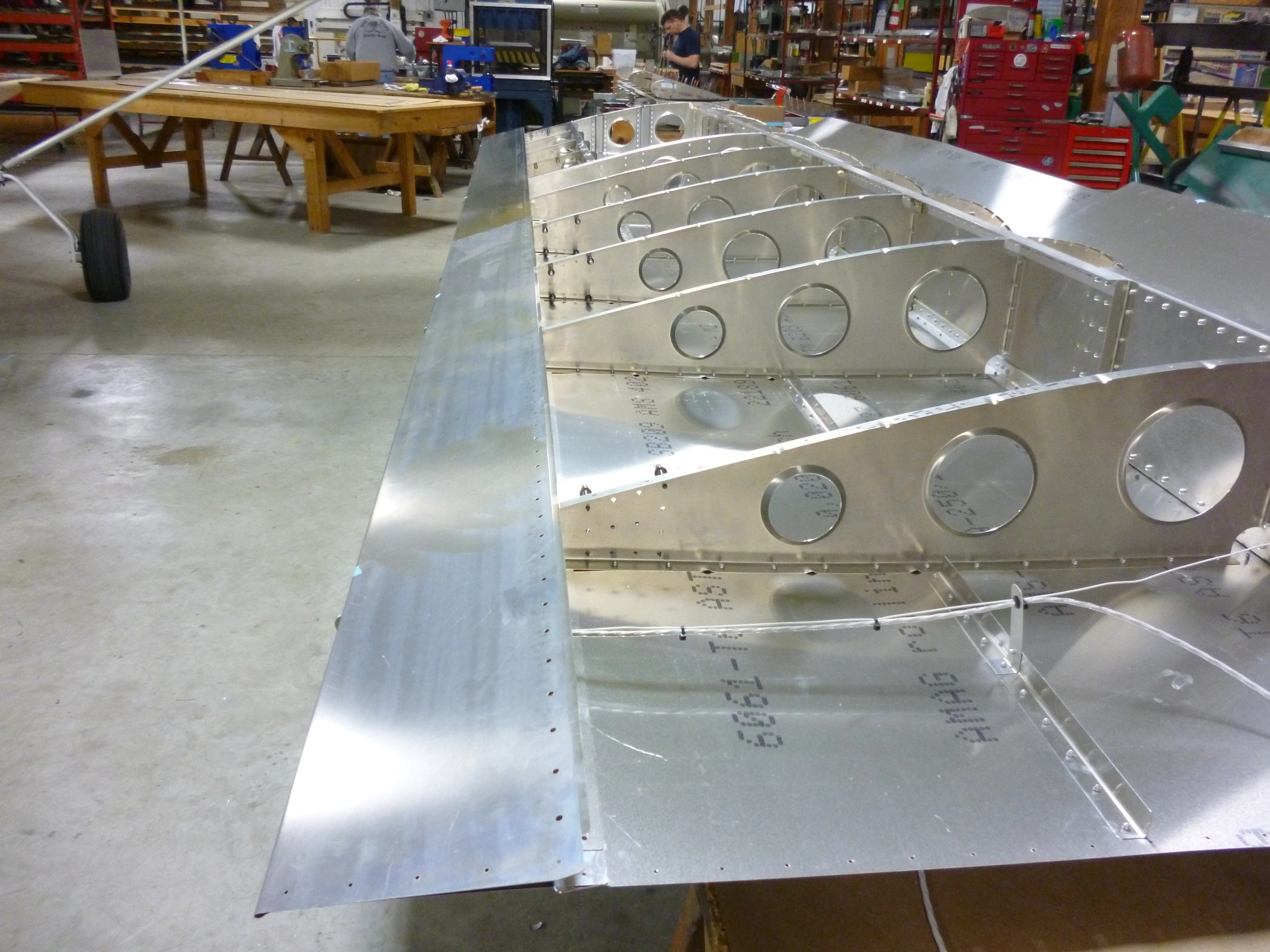

Соедините обшивку с передними отверстиями задних нервюр Cleco, затем двигайтесь к краям.
Сверить со строкой IPL

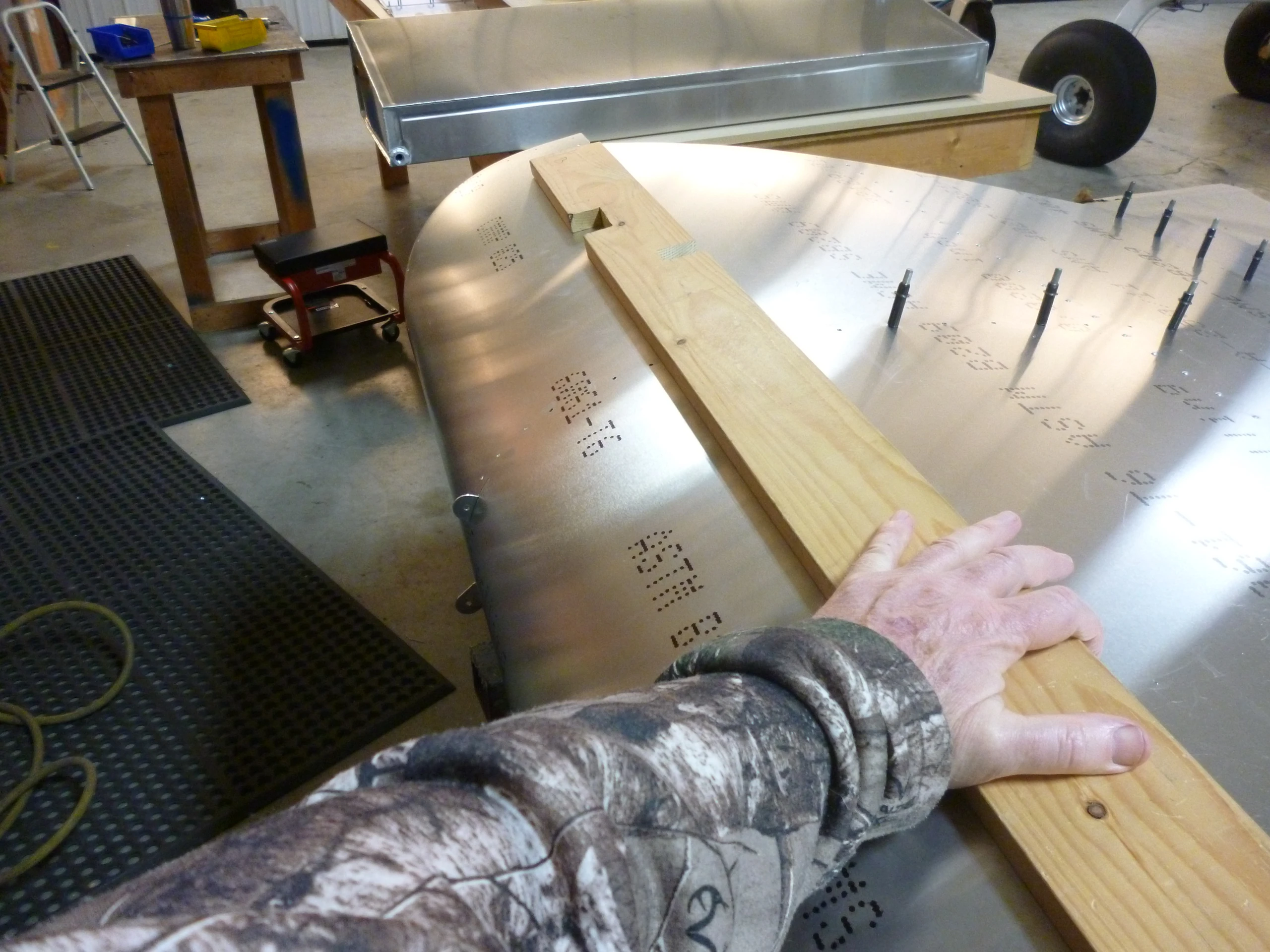

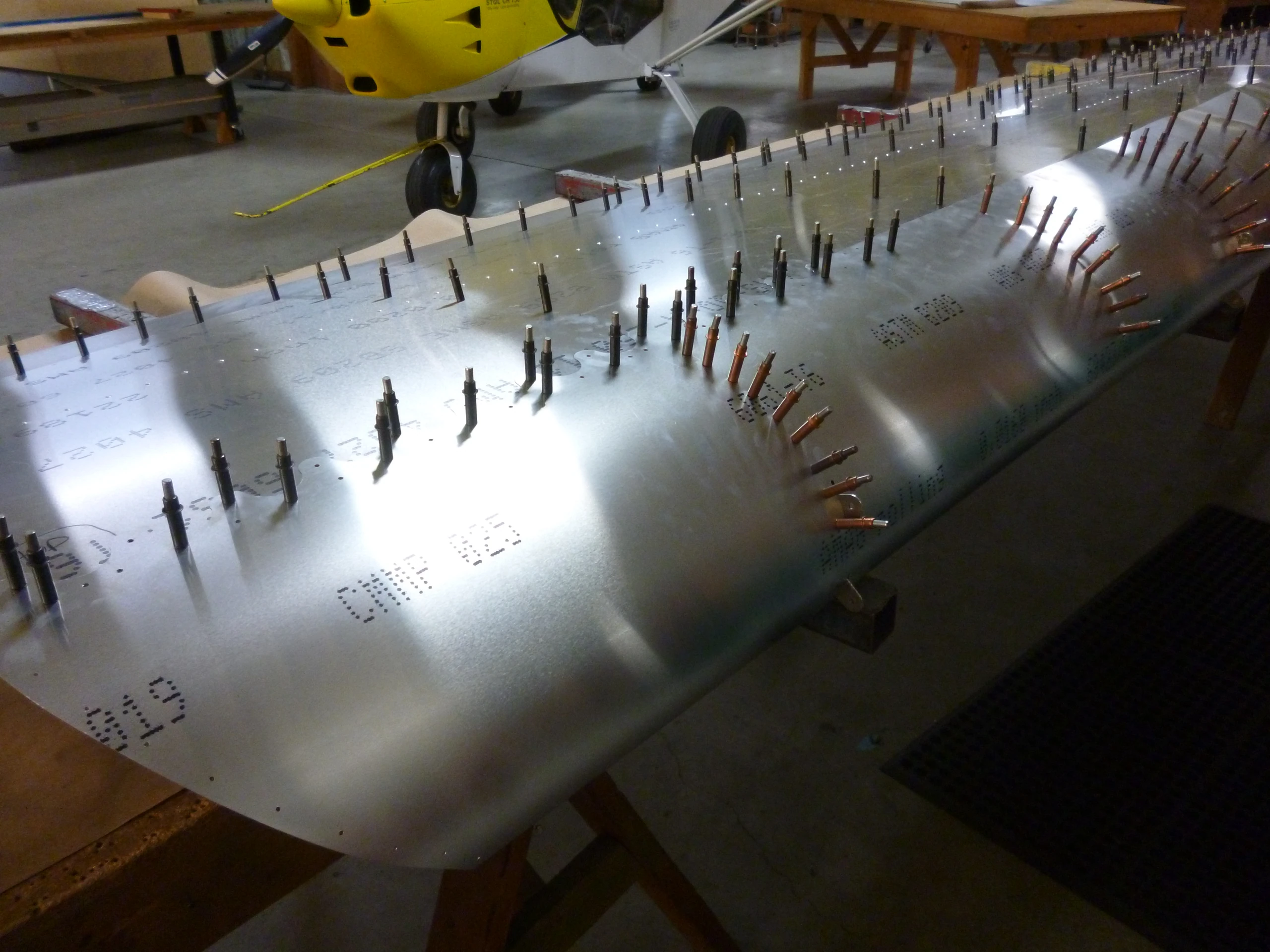

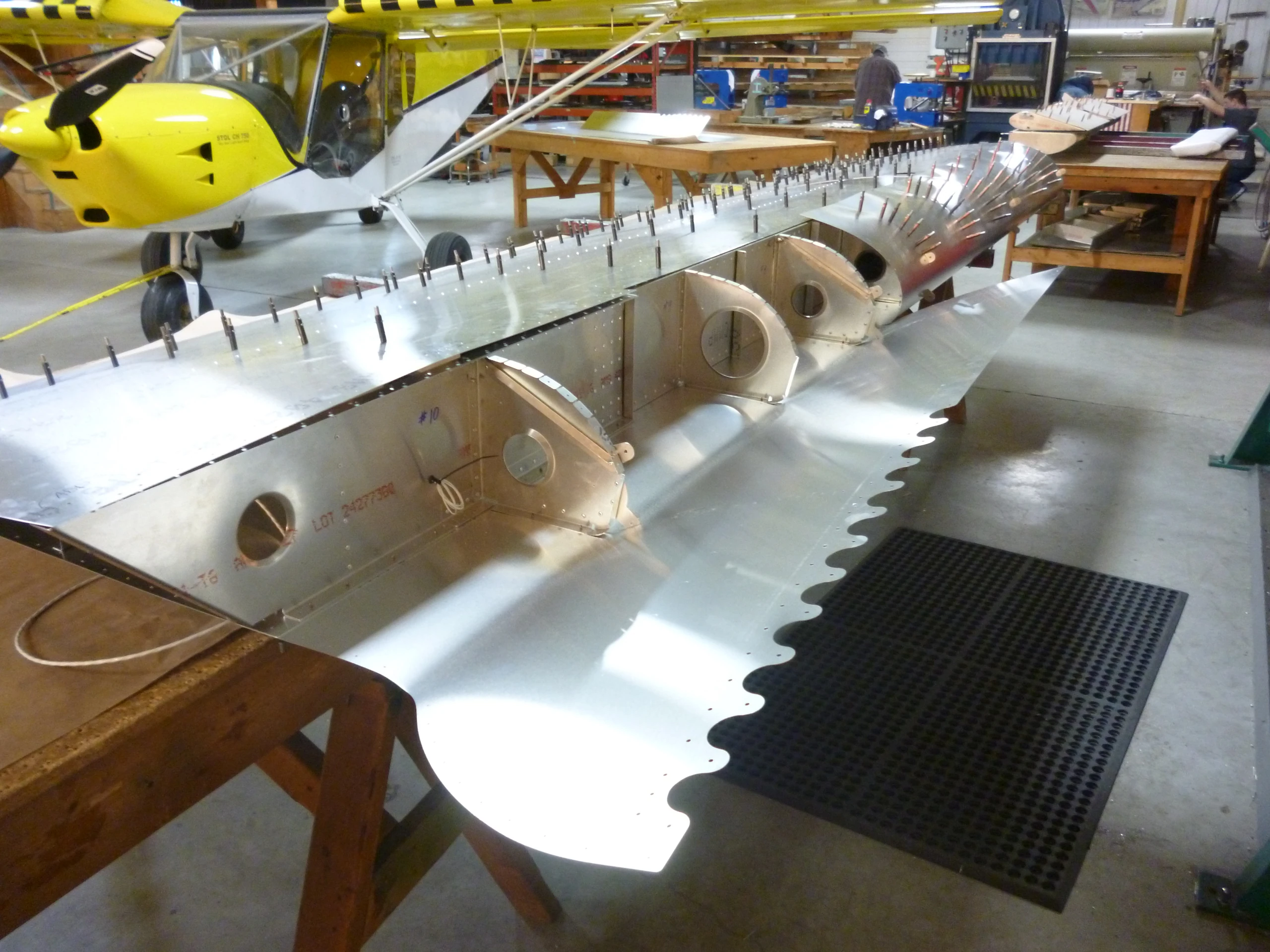

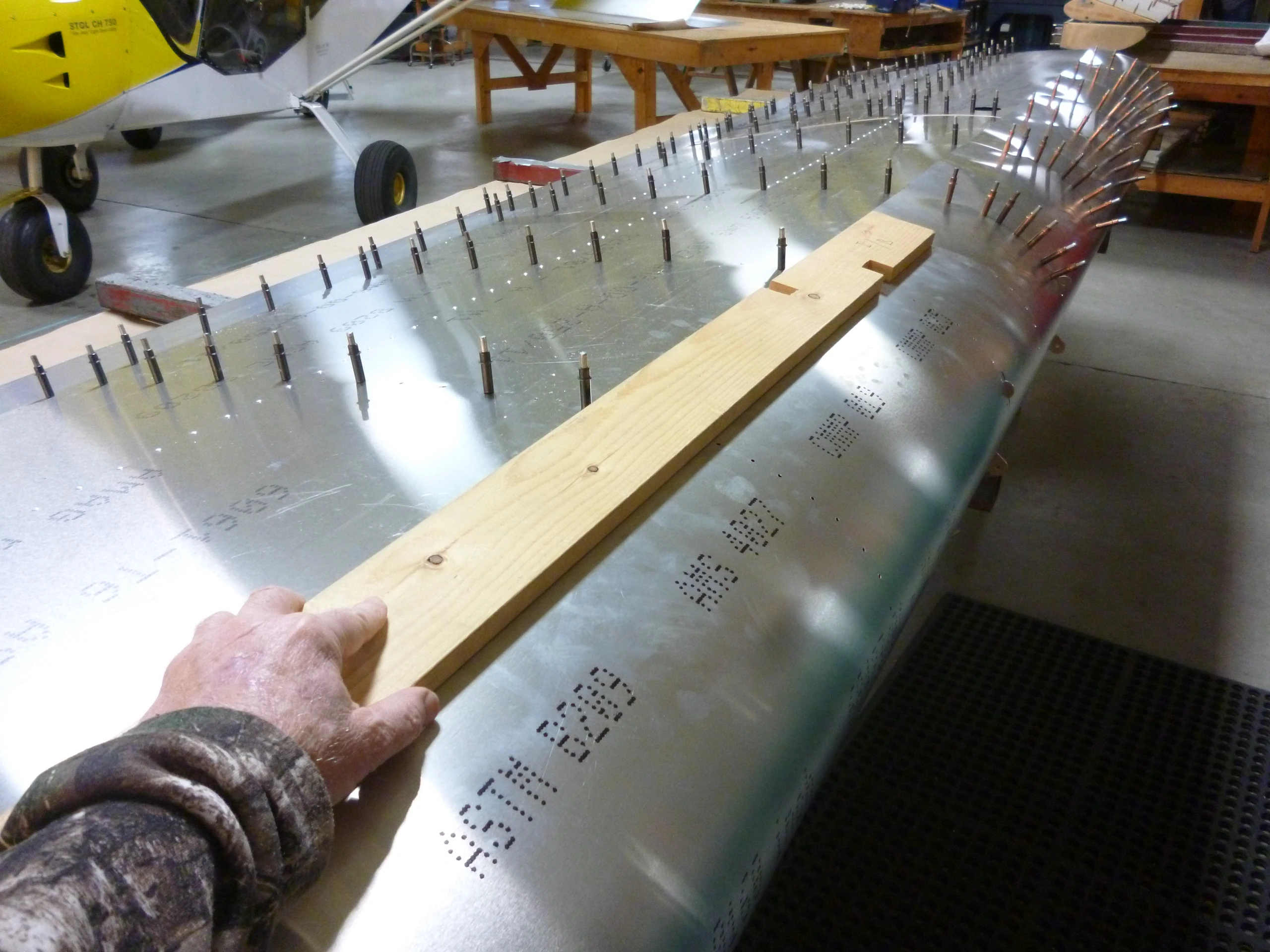

Притянуть носовые обшивки
Деталь по исходному IPL: NOSE SKIN

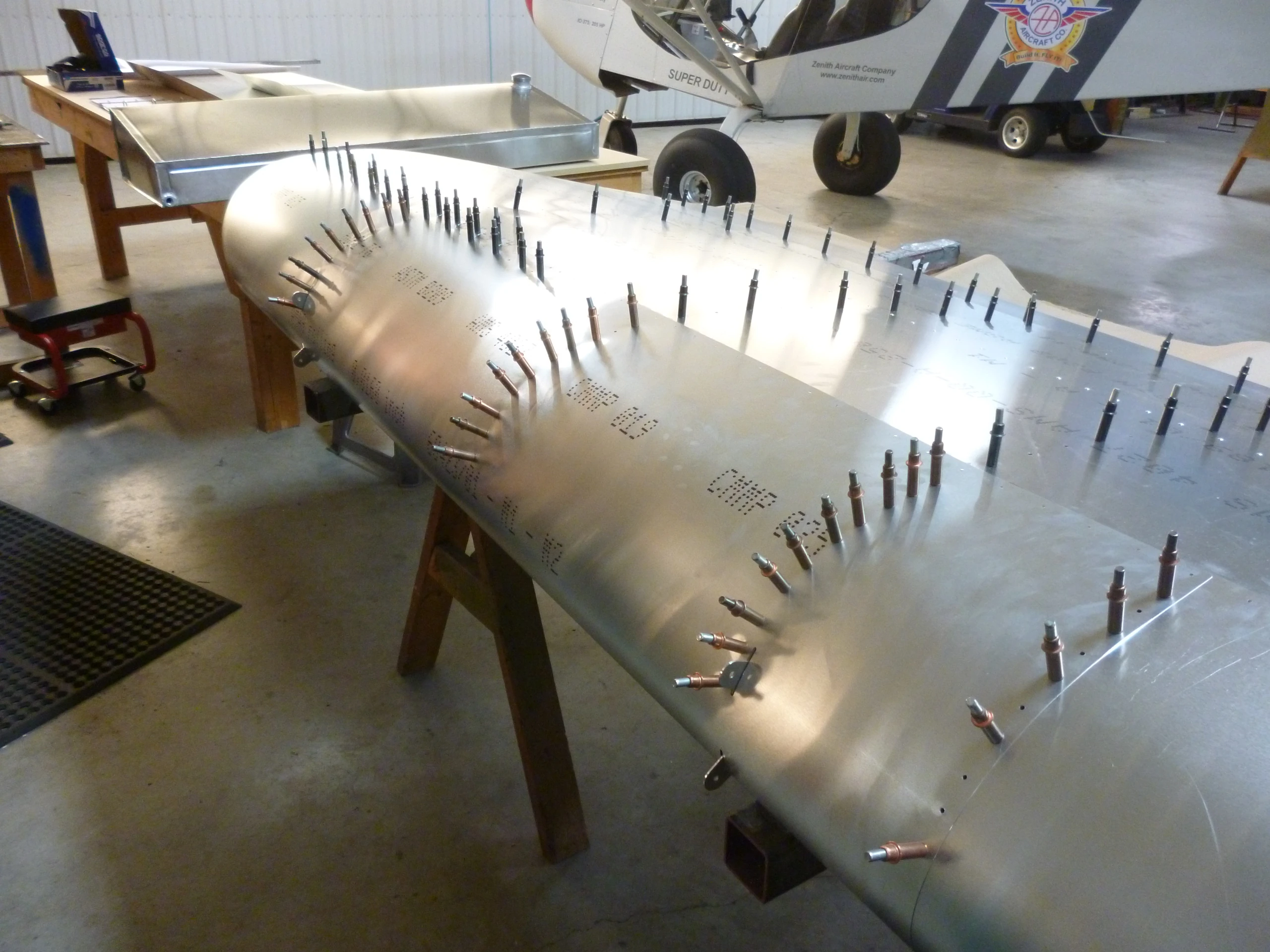

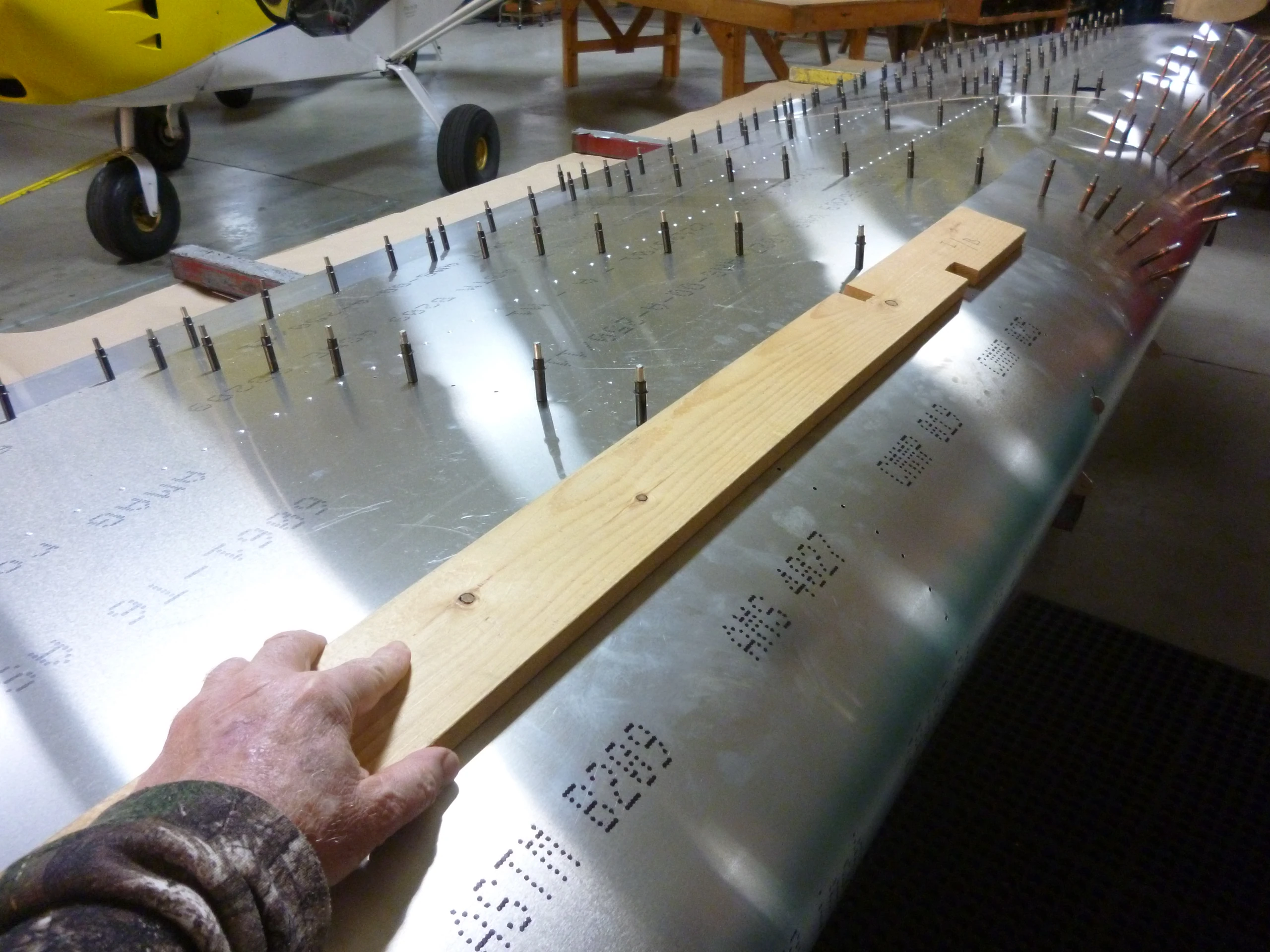

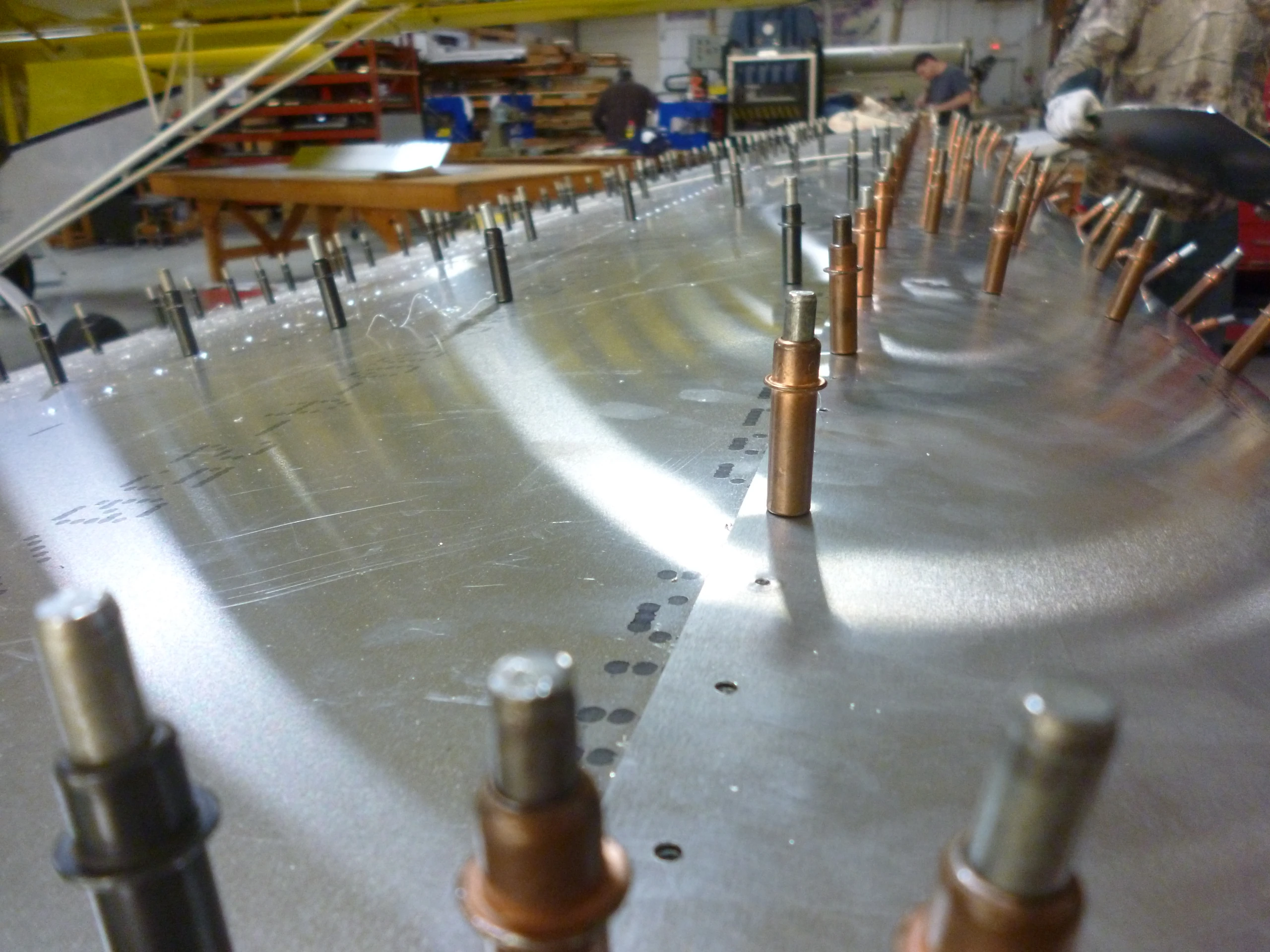

Заведите внутреннюю носовую обшивку с помощью доски, распределяющей давление. Сначала соедините первое видимое отверстие каждой носовой нервюры, затем остальные. Поправляйте Cleco, чтобы они находились по центру отверстий. Далее притяните внешнюю обшивку и соедините с нервюрами Cleco по фотографиям WW-09.
Сверить со строкой IPL
Сверление верхнего лонжеронного ряда
Деталь по исходному IPL: NOSE SKIN
Начните от середины и двигайтесь в обе стороны. Последовательность сверления: #40, затем #30, затем #20 под A5.
Сверить со строкой IPL
Снять для обработки
Снимите Cleco лонжеронного ряда и верхние обшивки. Удалите заусенцы согласованного ряда лонжерона.
Сверить со строкой IPL

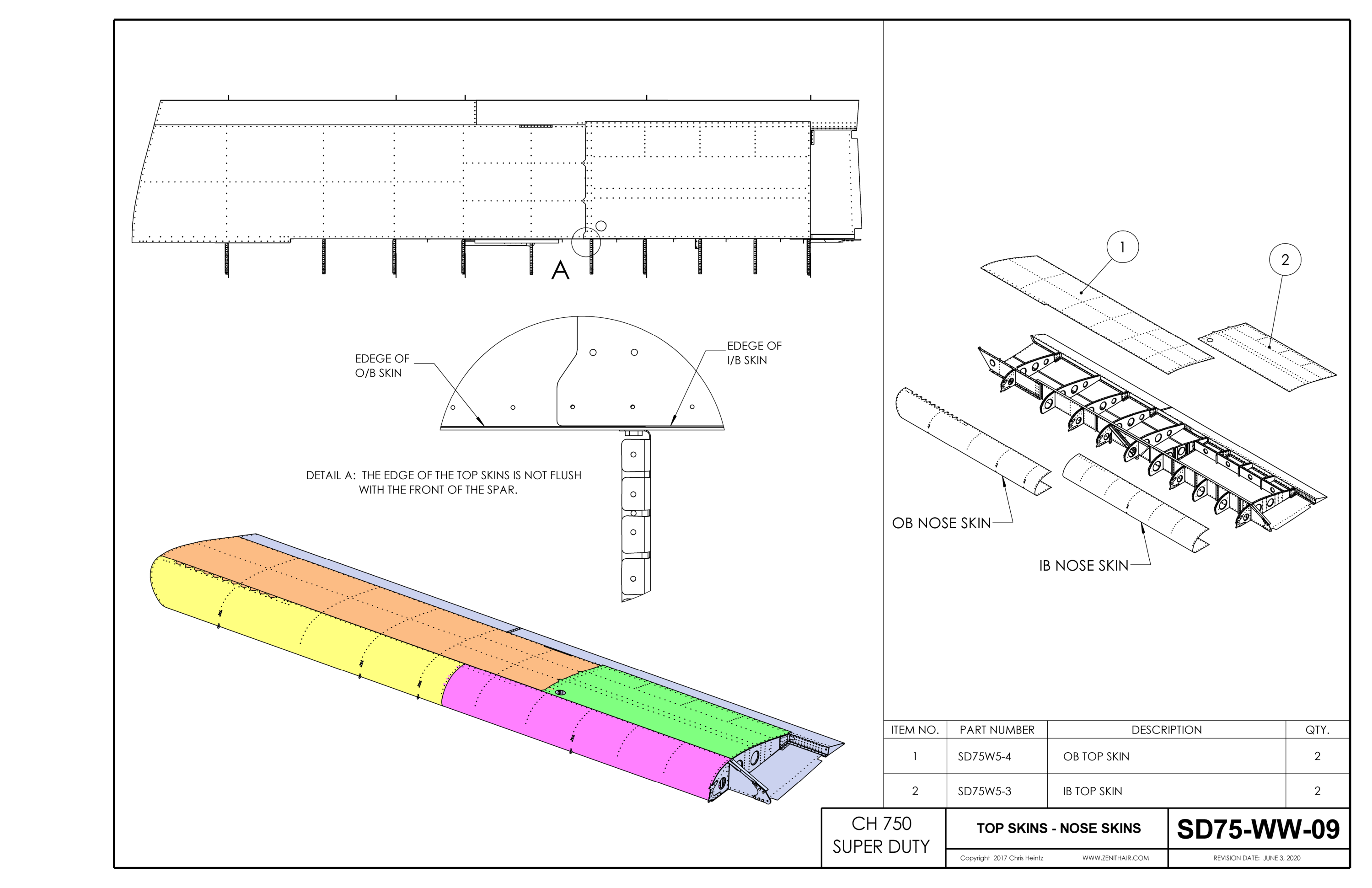

Сборочный чертёж SD75-WW-09
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
