Иллюстрации и порядок сборки
Другие общие виды узла (2)
Редакции и порядок применения
IPL WW-7 · REVISION: June 10, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Главный лонжерон при сверлении должен оставаться прямым, а каркас — без крутки. Кромки обшивок не обязаны совпадать с передней кромкой лонжерона: это отдельно показано на листе WW-07.
Внутренняя нижняя задняя обшивка перекрывает внешнюю сверху согласно журналу. Крепёж AN4-7A и AN5-7A в таблице листа указан по четыре на пару крыльев; в шаге IPL по два на обрабатываемое крыло.
Порядок установки по IPL
Нижние и носовые обшивки
Деталь по исходному IPL: SD75-WW-07
Используйте SD75-WW-07.
Сверить со строкой IPL

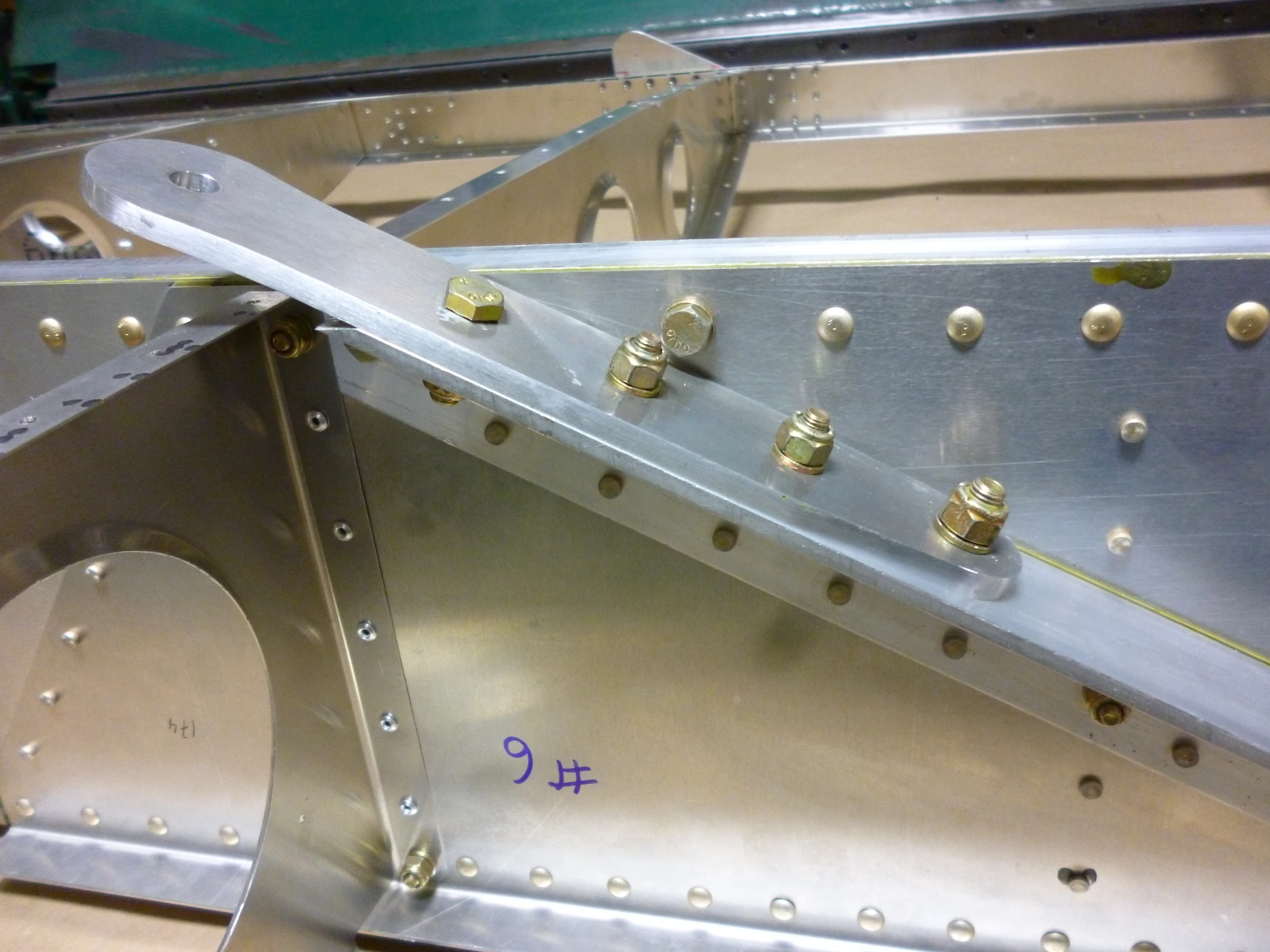

Верхнее крепление переднего подкоса
Деталь по исходному IPL: SD75W2-5 · Количество: 2
Болты проходят через существующие отверстия узла SD75W2-5.
Сверить со строкой IPL
Средние болты узла
Деталь по исходному IPL: AN4-7A · Количество: 2
На обрабатываемом крыле установите и затяните два средних AN4-7A по применимым стандартам затяжки.
Сверить со строкой IPL
Крайние болты узла
Деталь по исходному IPL: AN5-7A · Количество: 2
Установите и затяните два крайних AN5-7A по применимым стандартам.
Сверить со строкой IPL

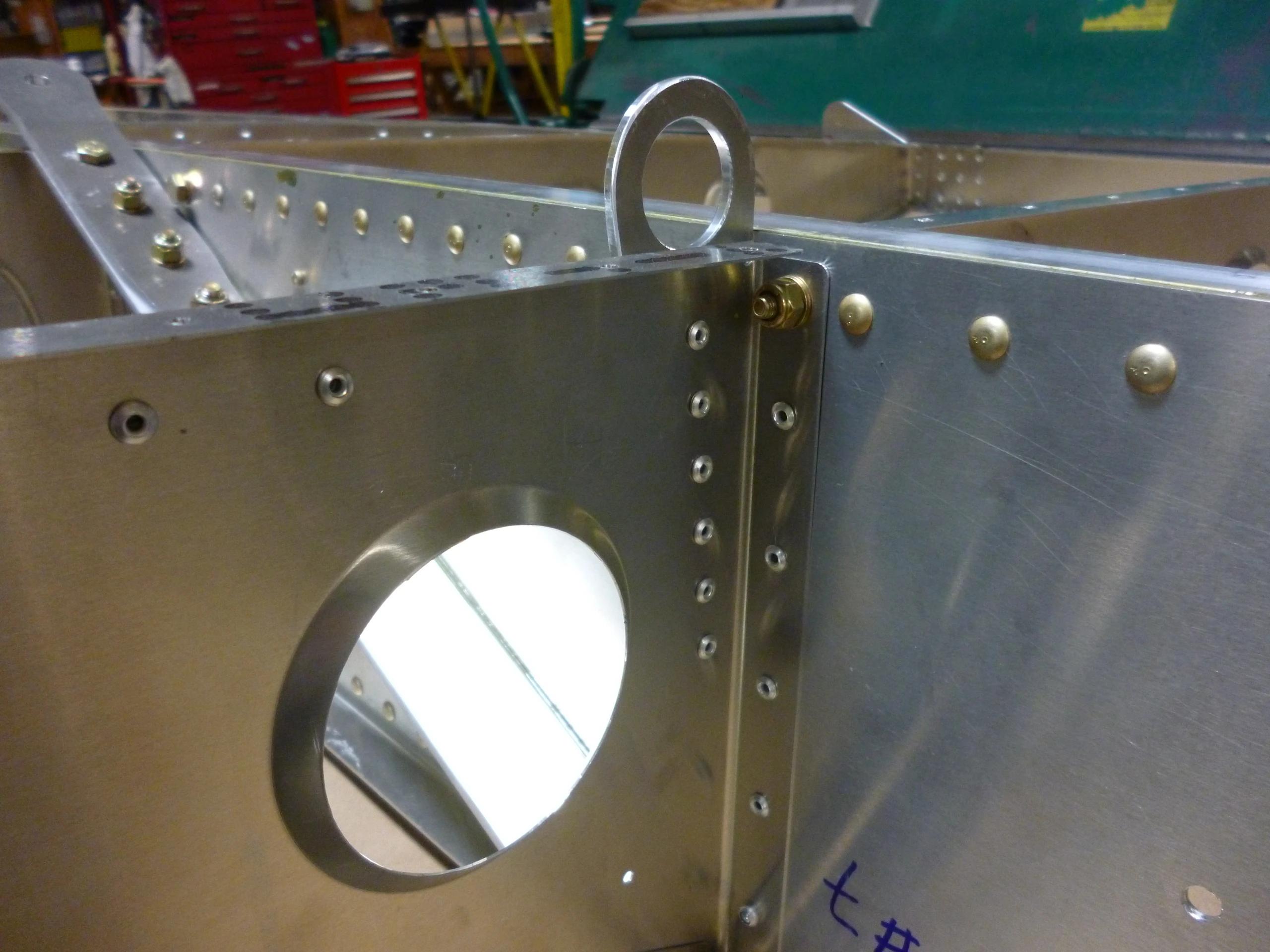

Вернуть швартовочное кольцо
Деталь по исходному IPL: C75W6-7 · Количество: 2
Установите кольцо на бок NR#7 с Cleco.
Сверить со строкой IPL

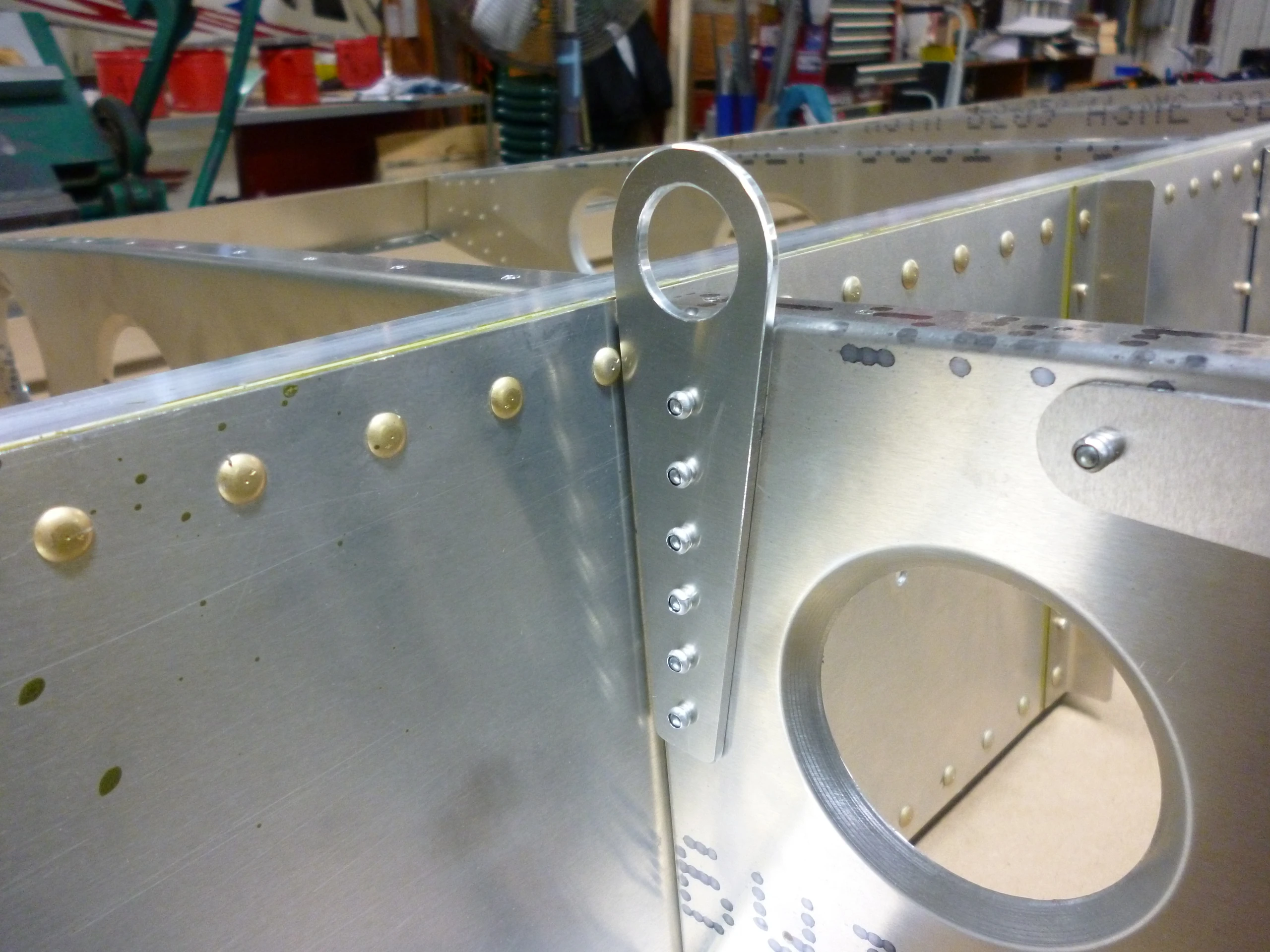

Клёпка кольца
Деталь по исходному IPL: A5
Приклепайте швартовочное кольцо A5.
Сверить со строкой IPL

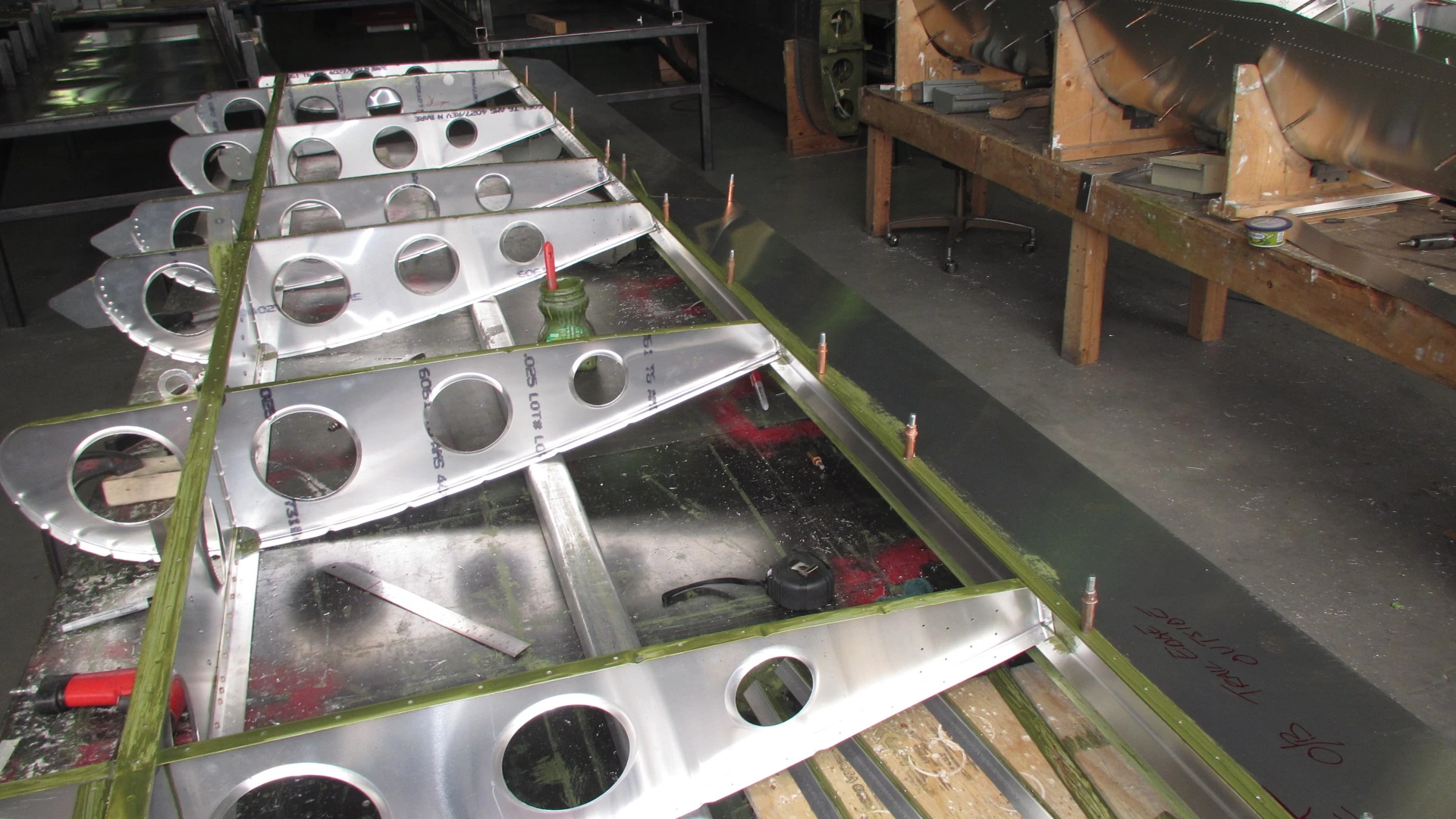

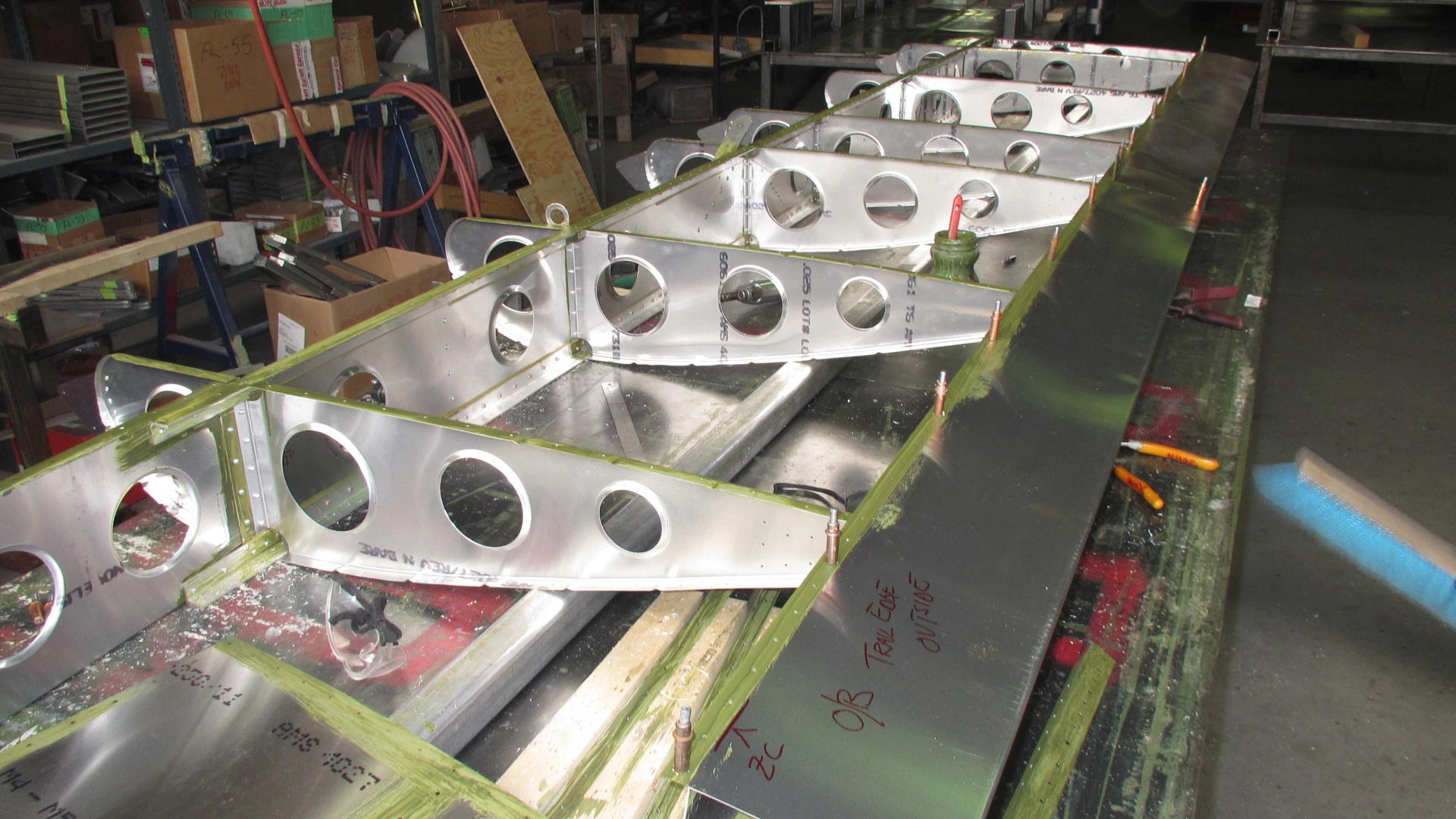

Выровнять перевёрнутое крыло
Деталь по исходному IPL: LEVEL

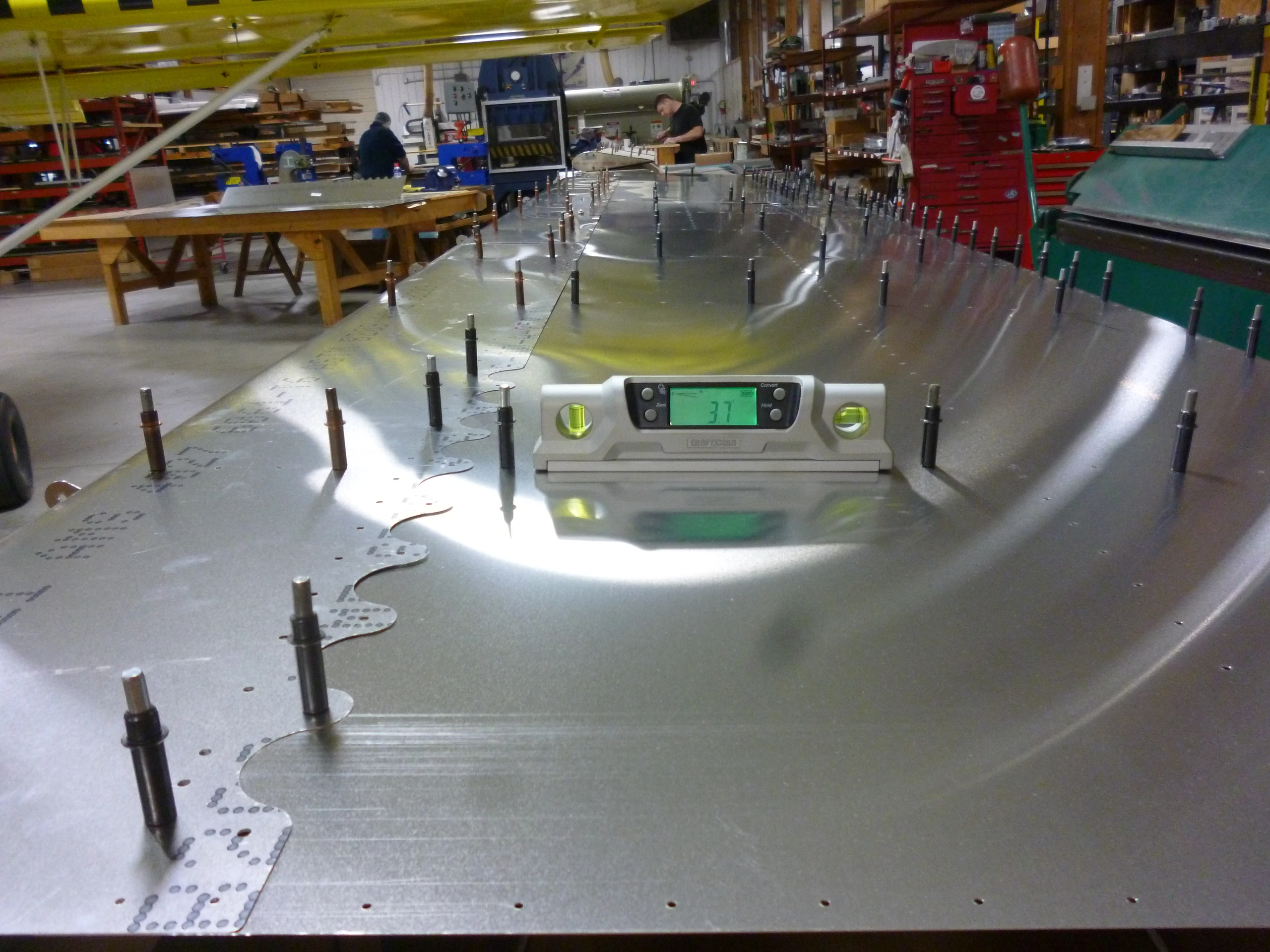

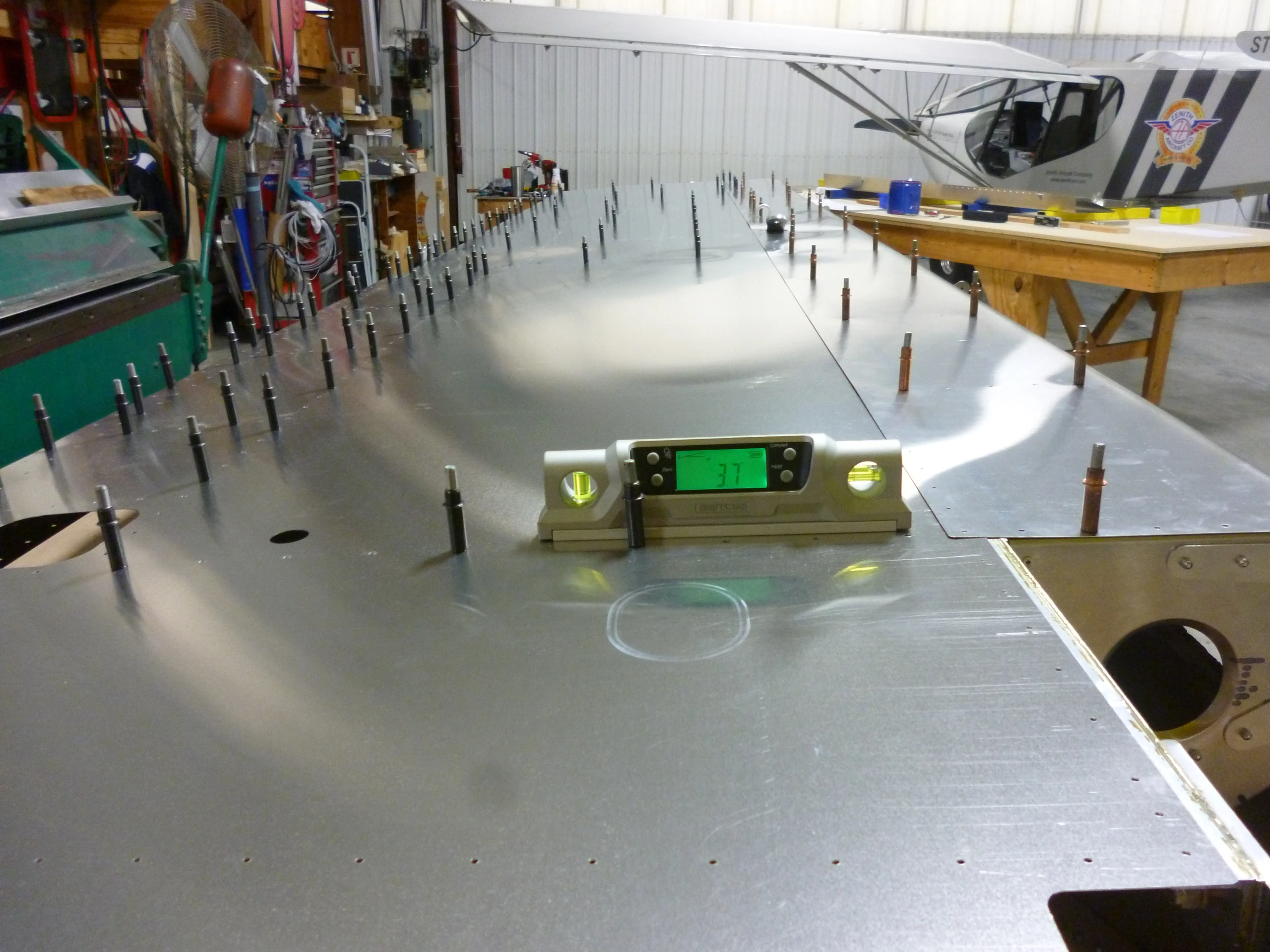

Установите каркас низом вверх на верстак. Стенка главного лонжерона вертикальна; задний лонжерон на одном уровне с главным. Выровняйте и закрепите главный лонжерон на верстаке.
Сверить со строкой IPL

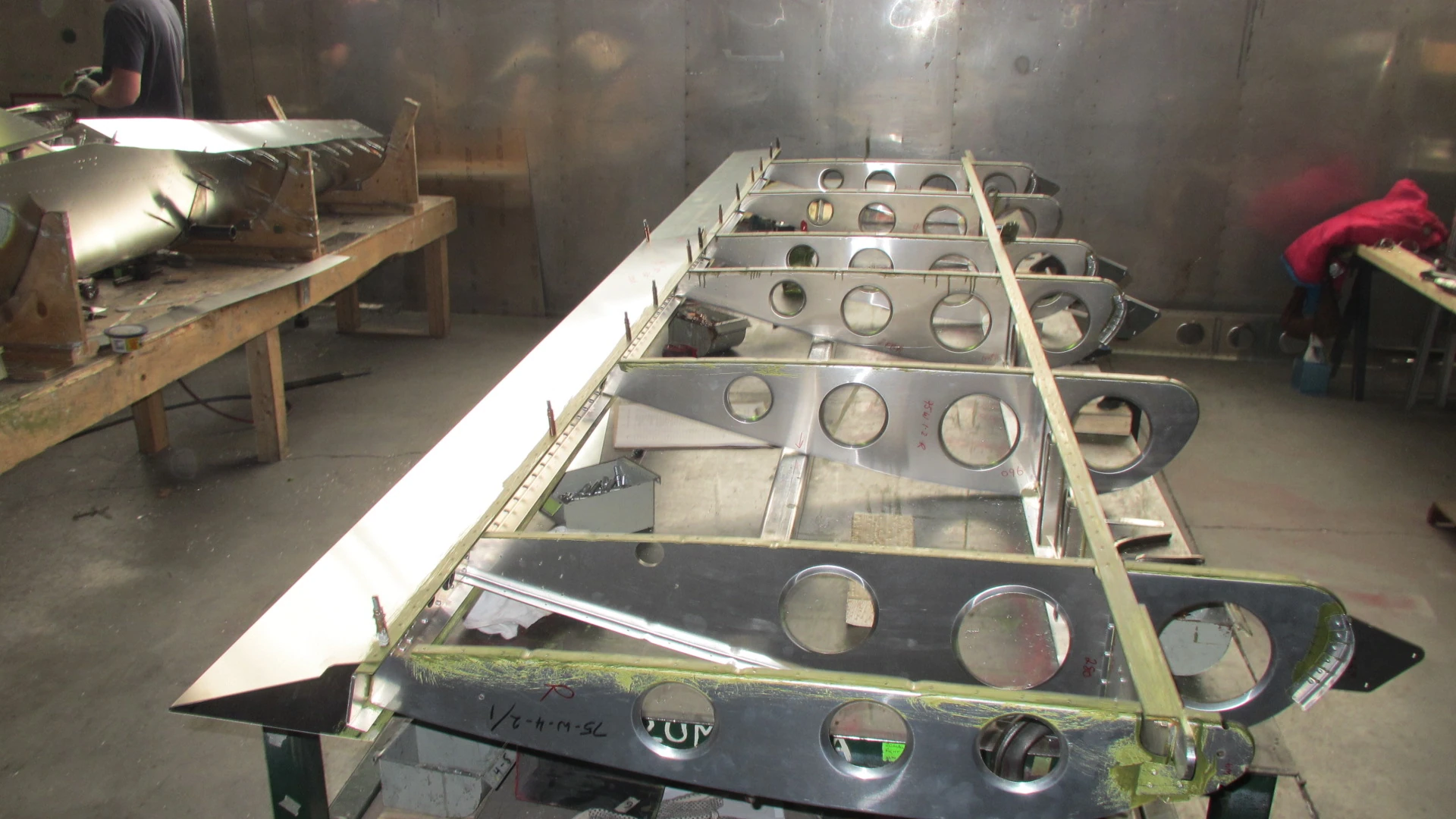

Прямолинейность главного лонжерона
Деталь по исходному IPL: SD75W6-2 · Количество: 1L+1R

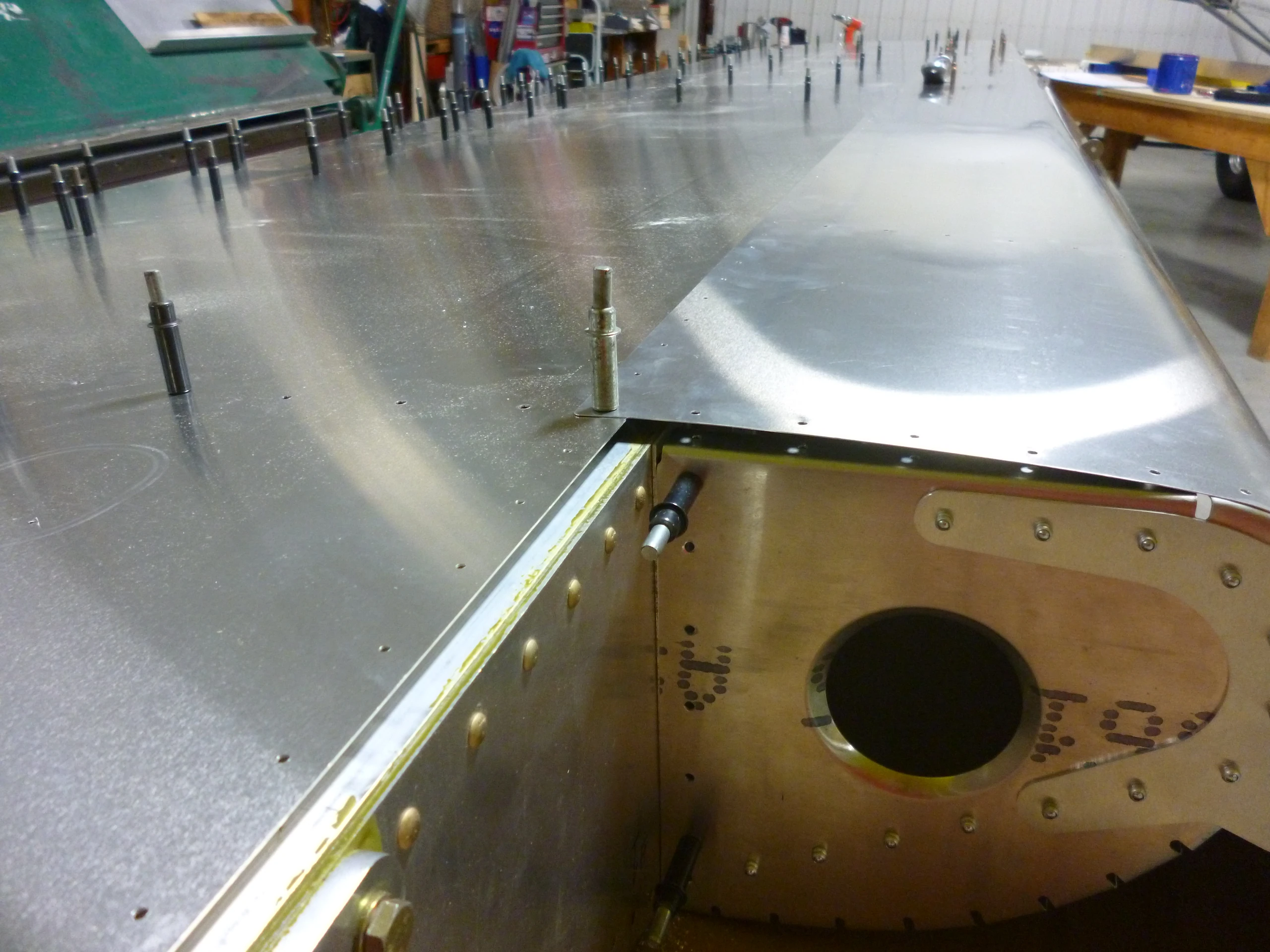

Задняя и носовая обшивки имеют согласованные отверстия лонжеронного ряда, сам поставляемый лонжерон в этом ряду не просверлен. Каркас податлив в направлении вперёд–назад: для совпадения отверстий обшивок удерживайте главный лонжерон строго прямым.
Сверить со строкой IPL

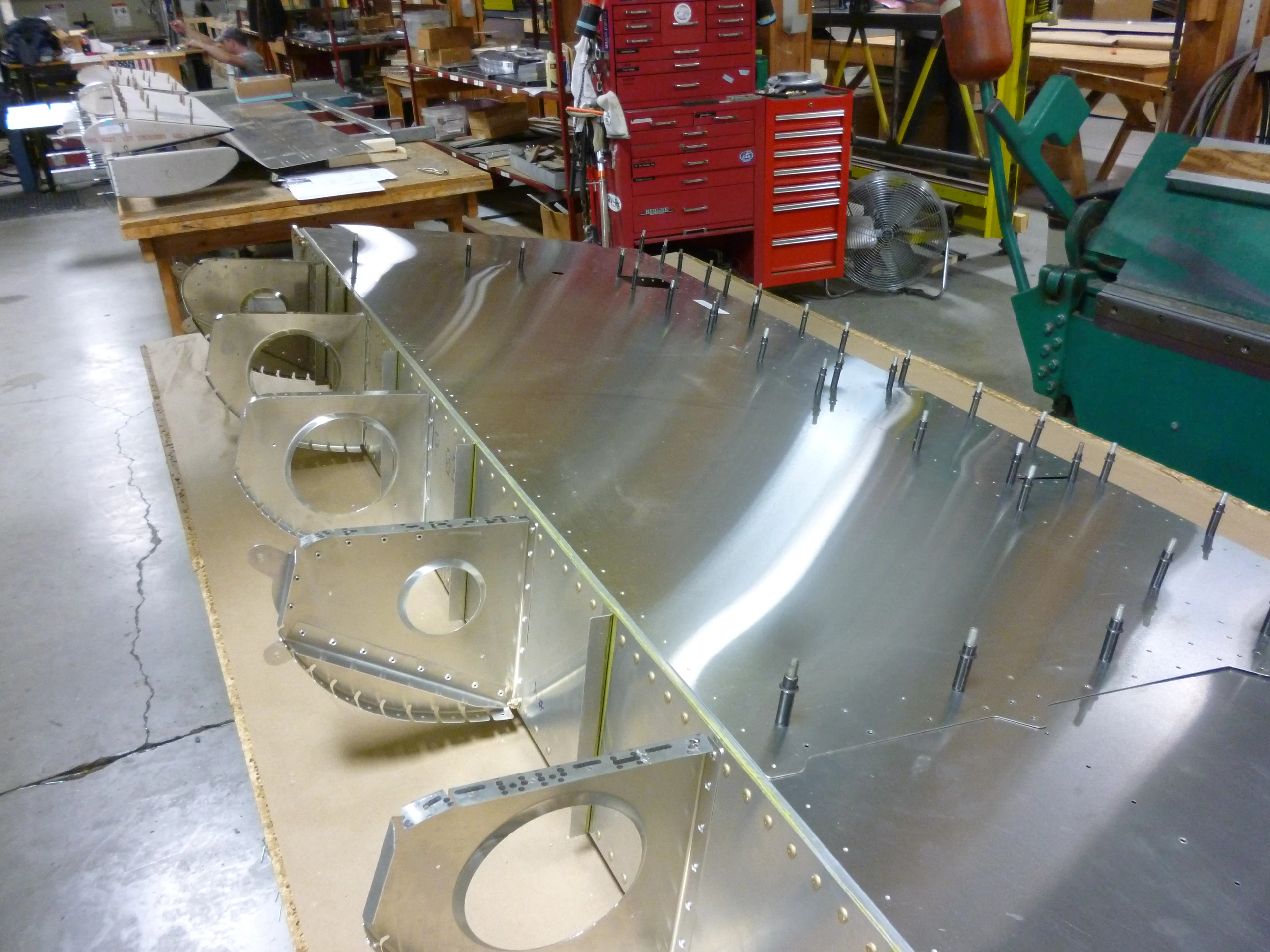

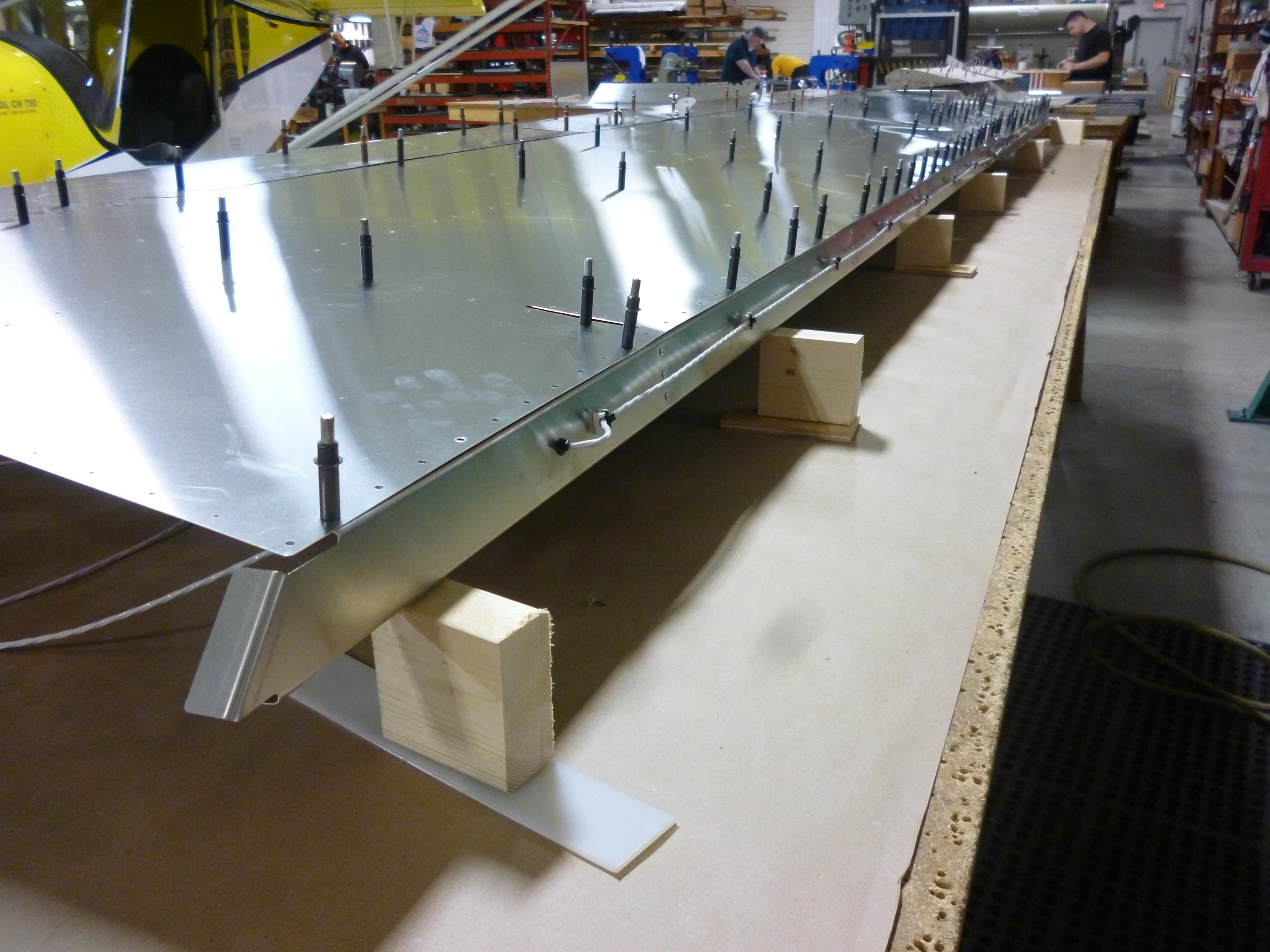

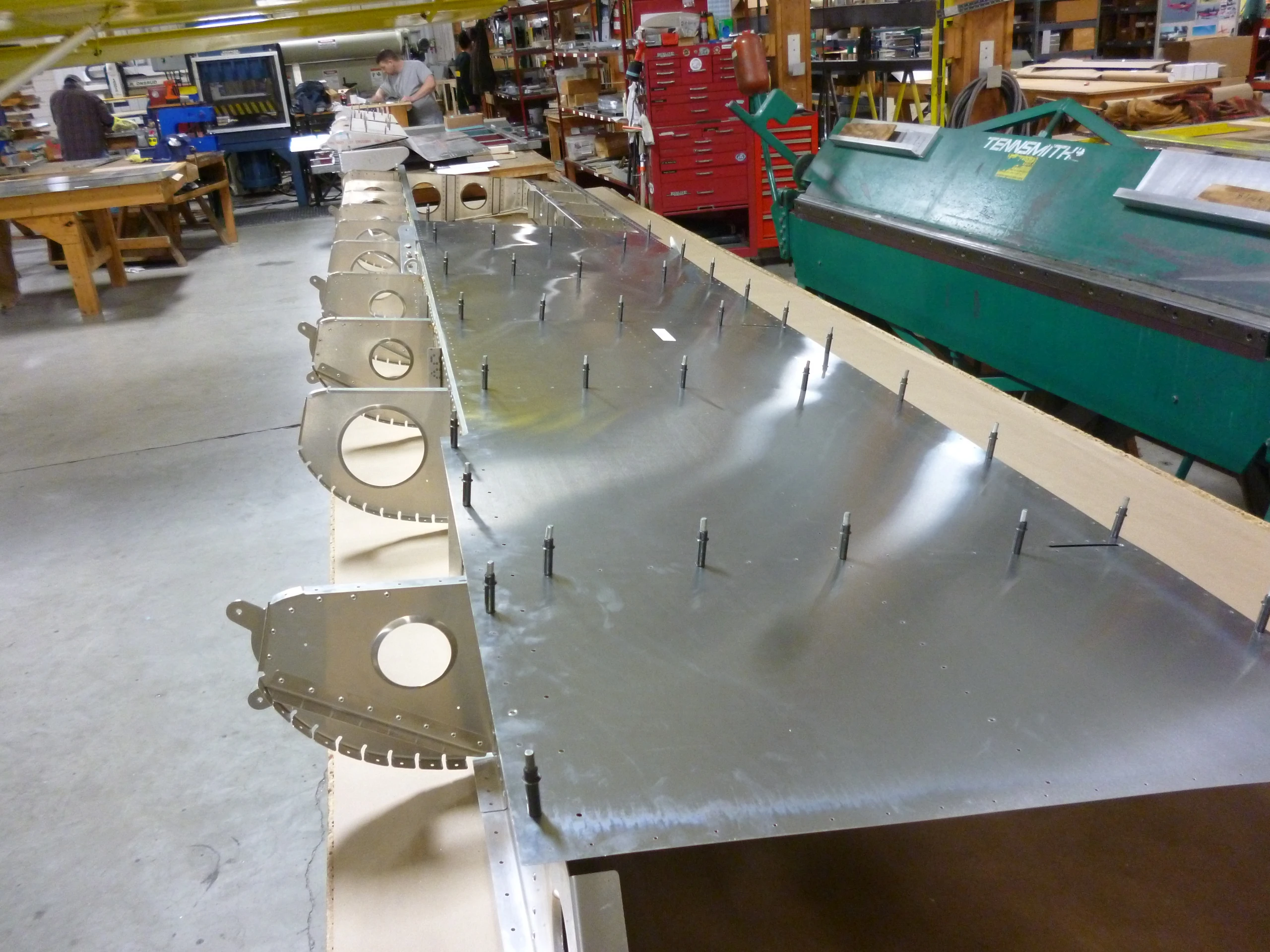

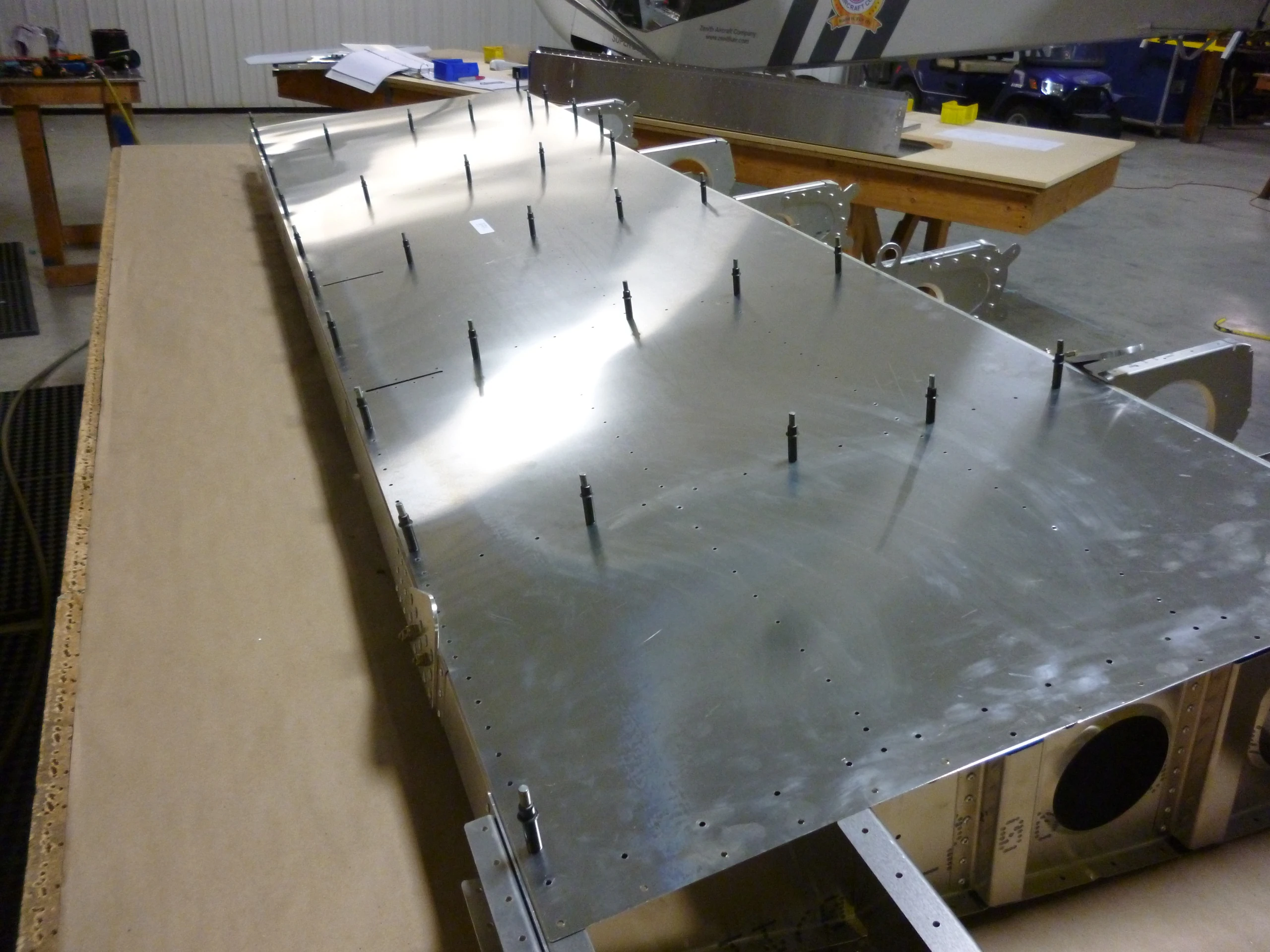

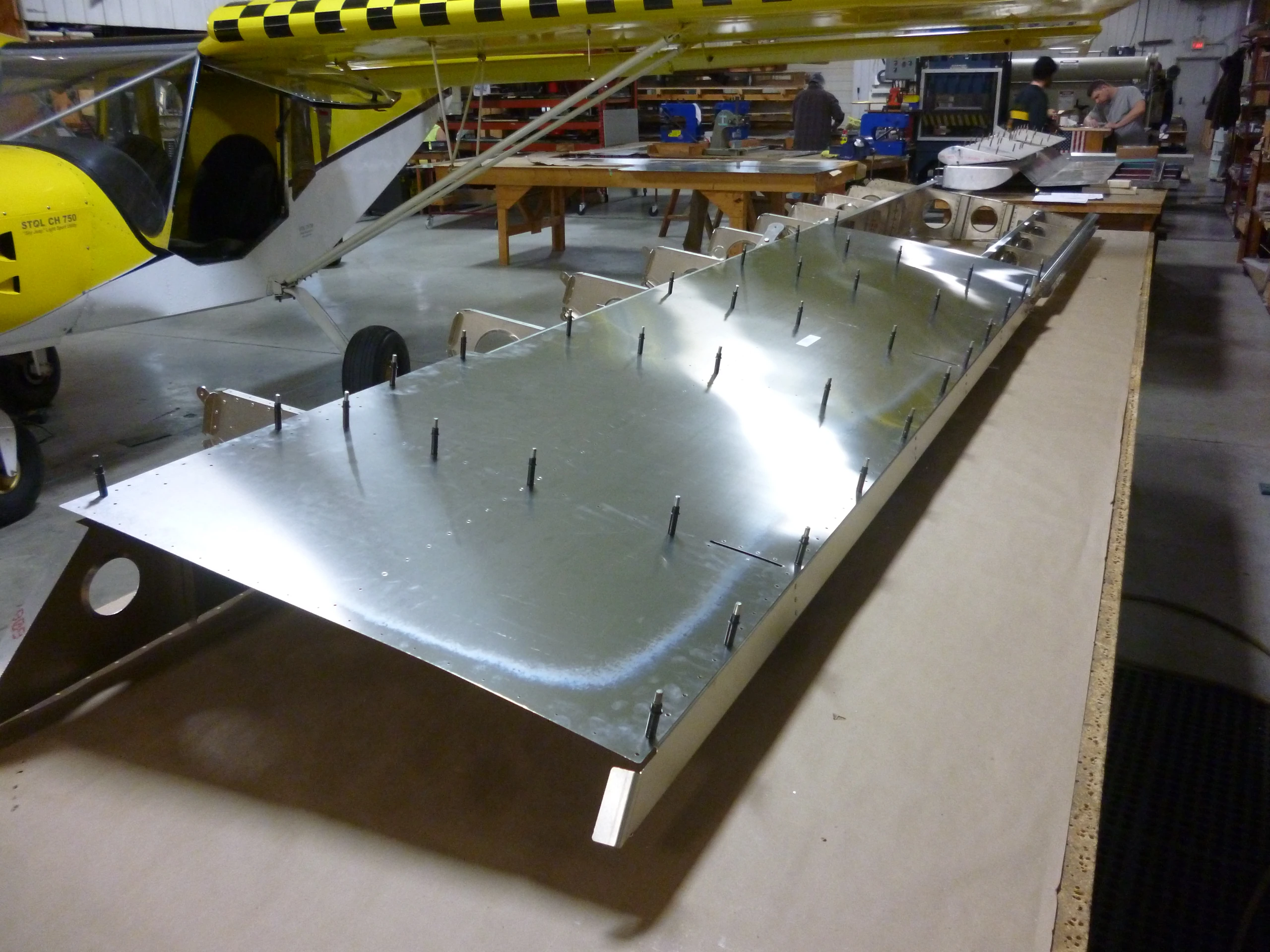

Фиксация нижних задних обшивок
Деталь по исходному IPL: SD75W6-1 · Количество: 1L + 1R
Передняя кромка задних обшивок служит ориентиром прямолинейности. При перевёрнутом крыле главный лонжерон под 90° к столу и выровнен вдоль; задний профиль поддержан на том же уровне.

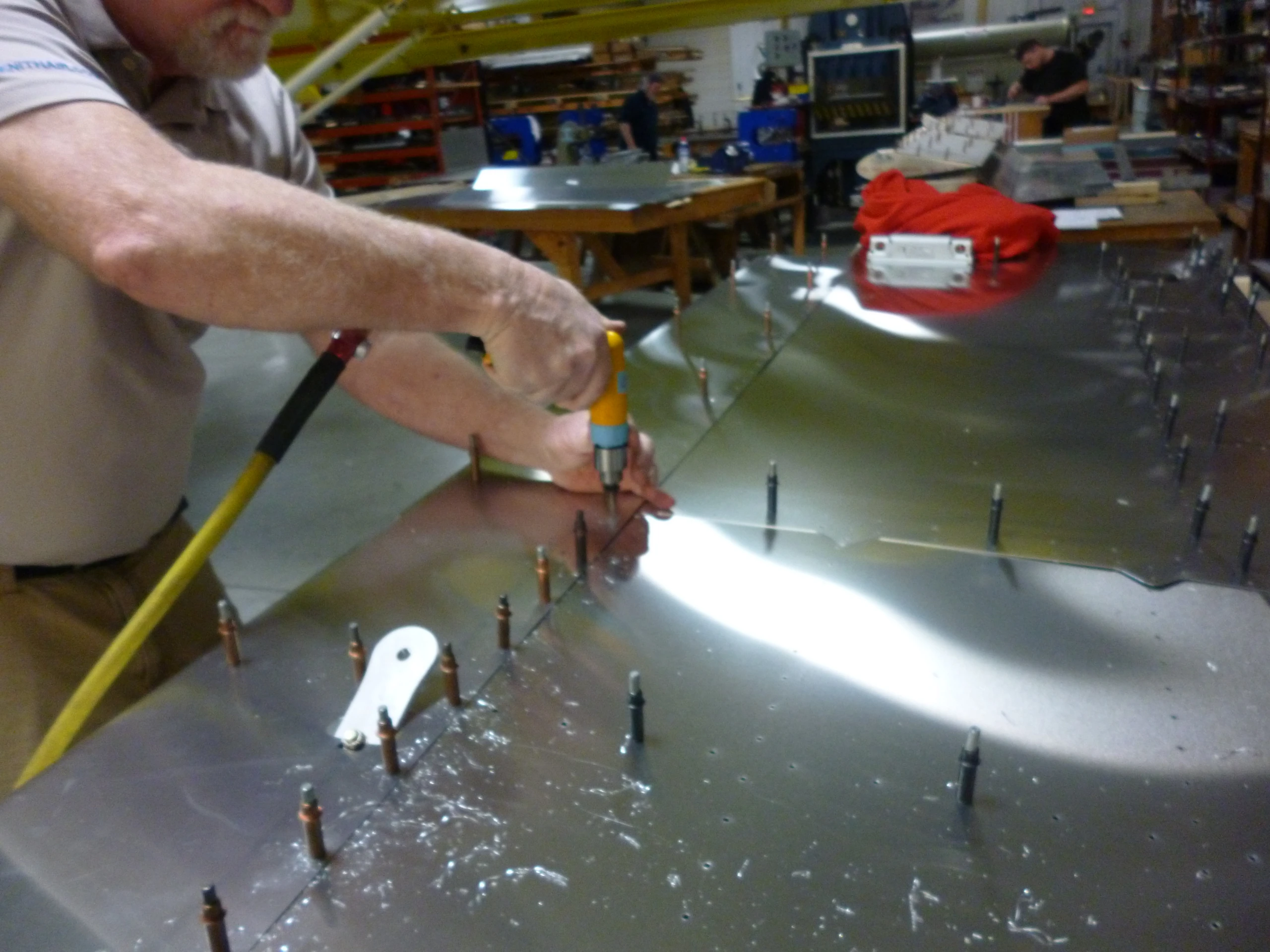

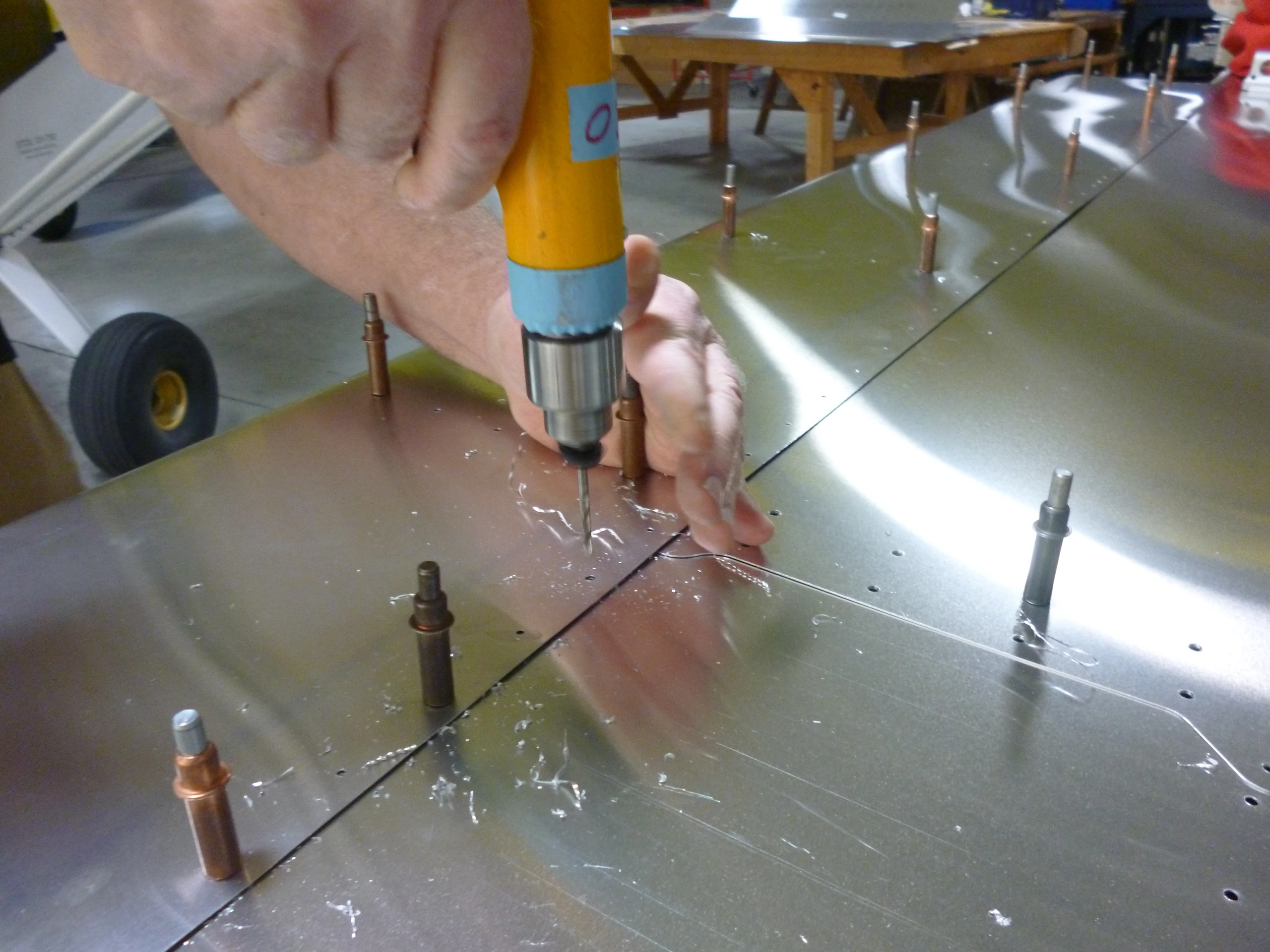

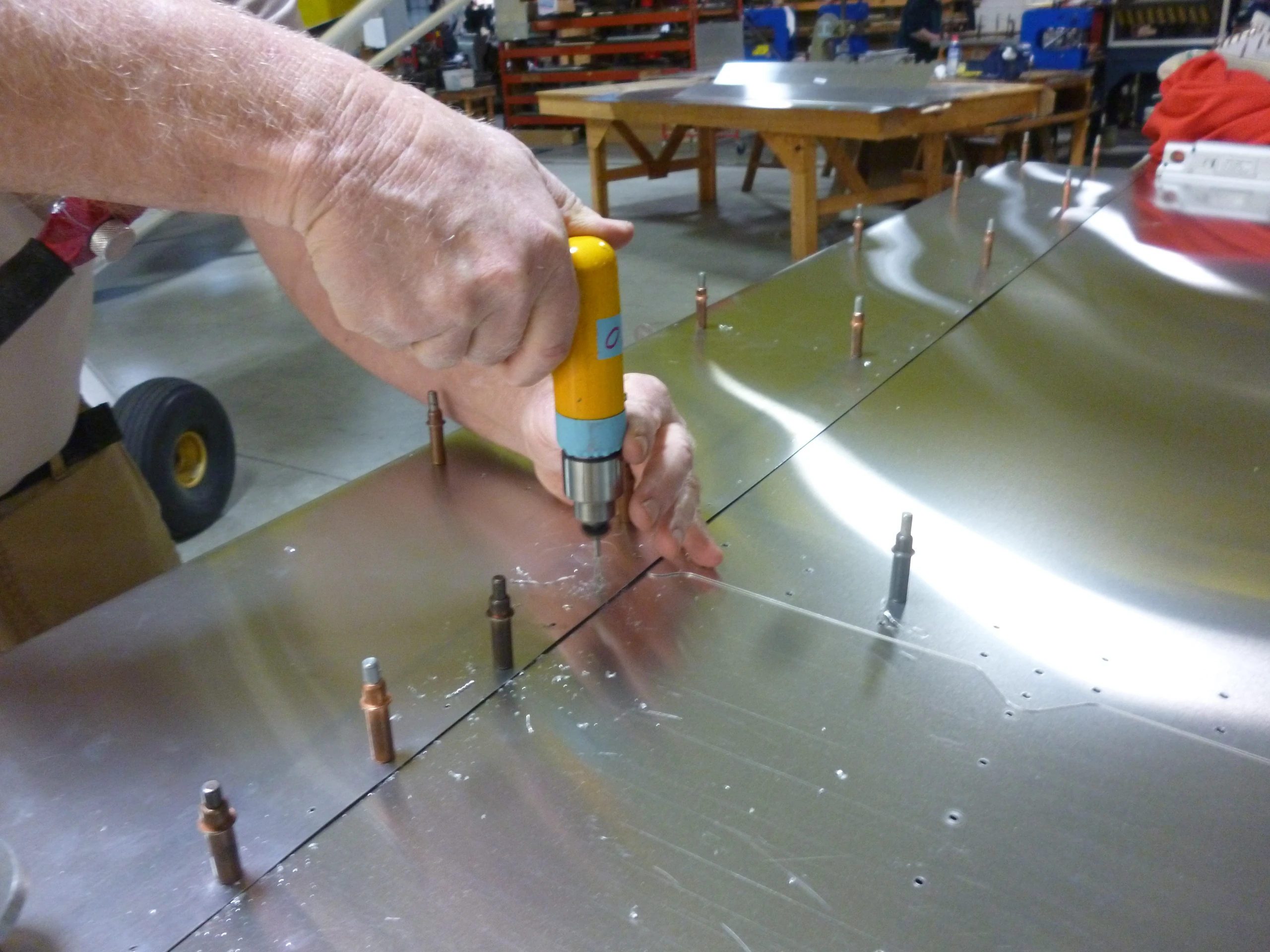

Закрепите обшивку Cleco в первом отверстии задних нервюр. Сверлите пояс через обшивку #30 и фиксируйте A4 с головкой, формируемой плоской насадкой заклёпочника, примерно через 1200mm (4ft) или по необходимости исходника. Это не указание зенковать все отверстия.
Сверить со строкой IPL

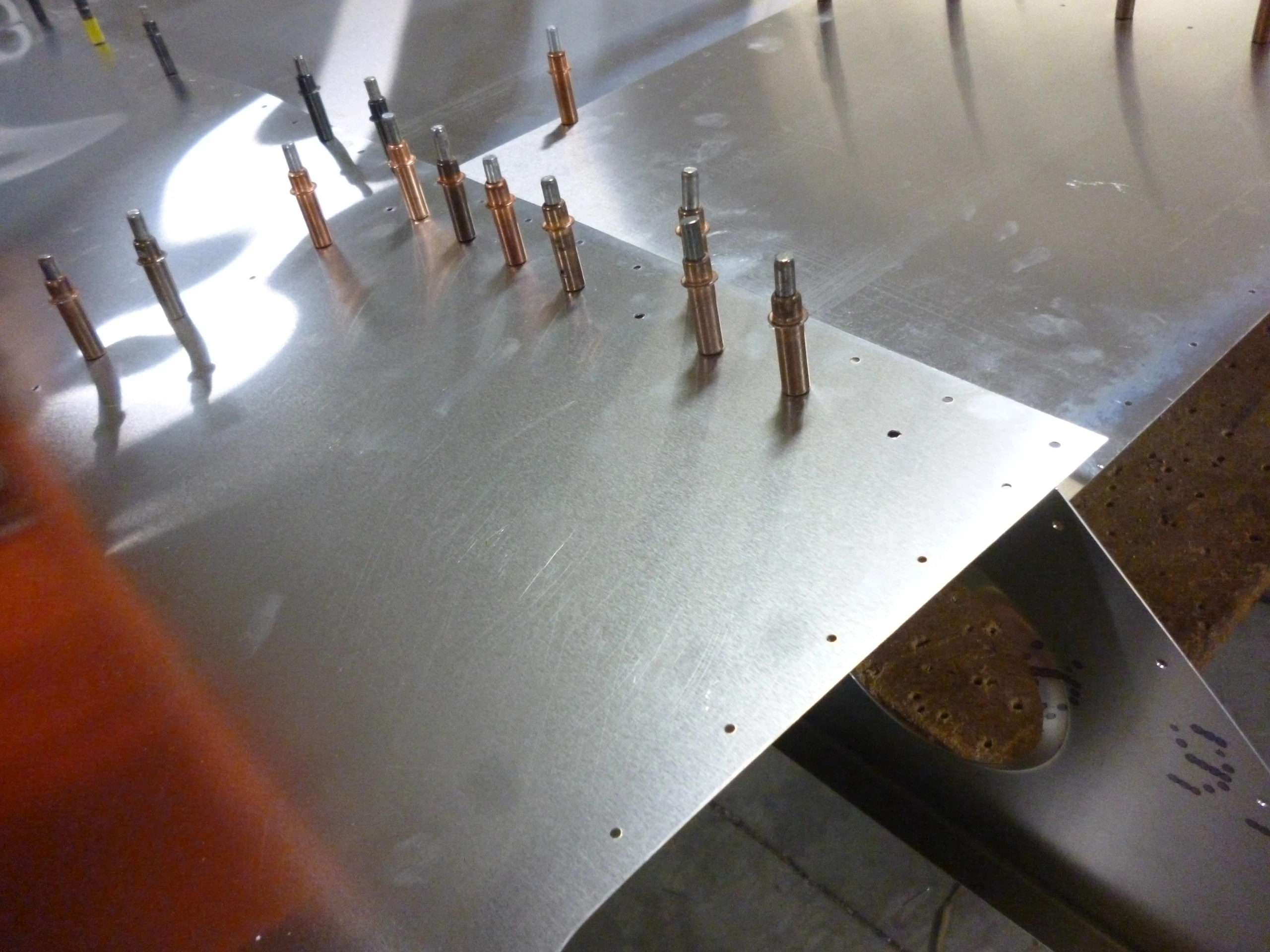

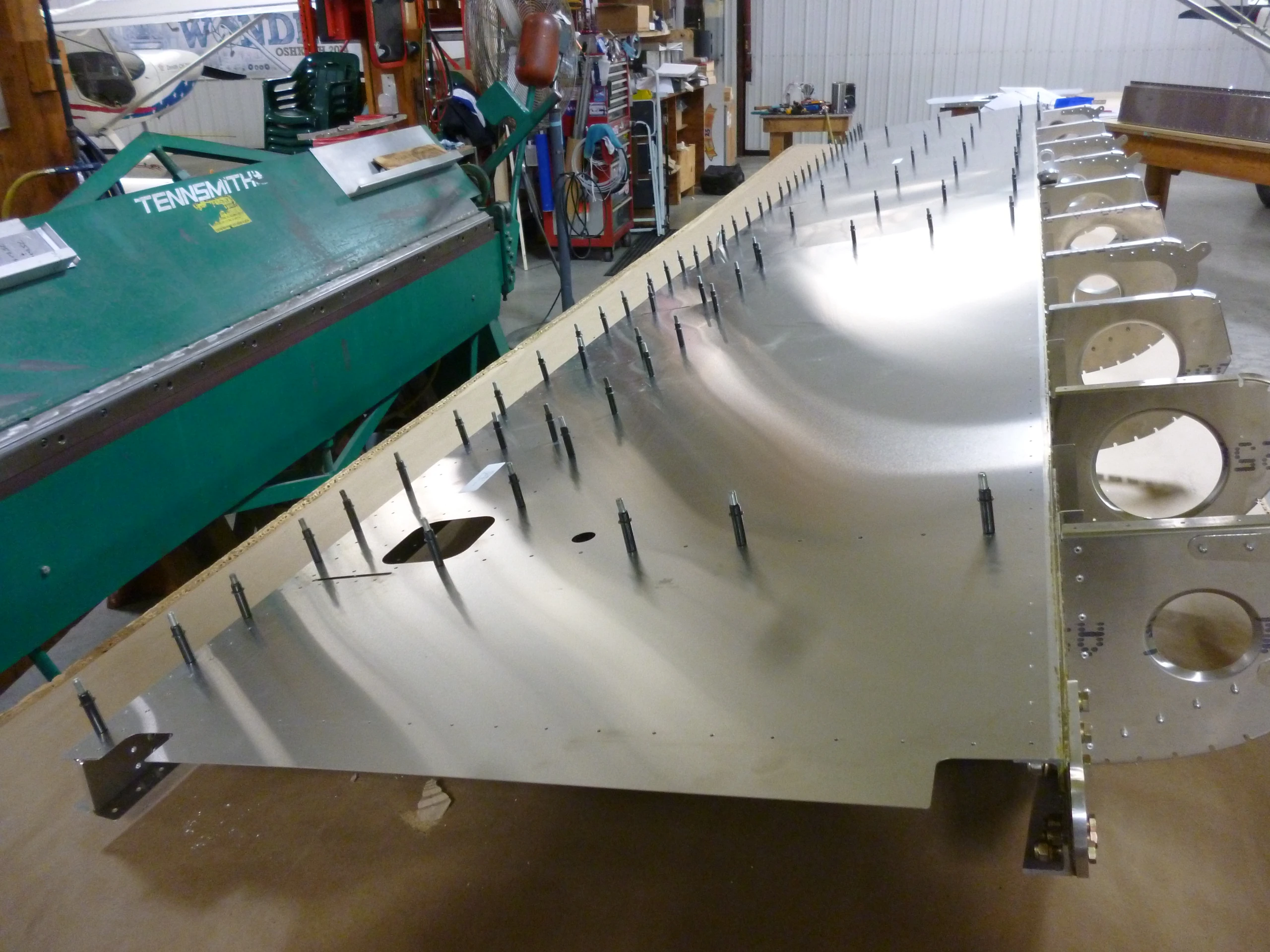

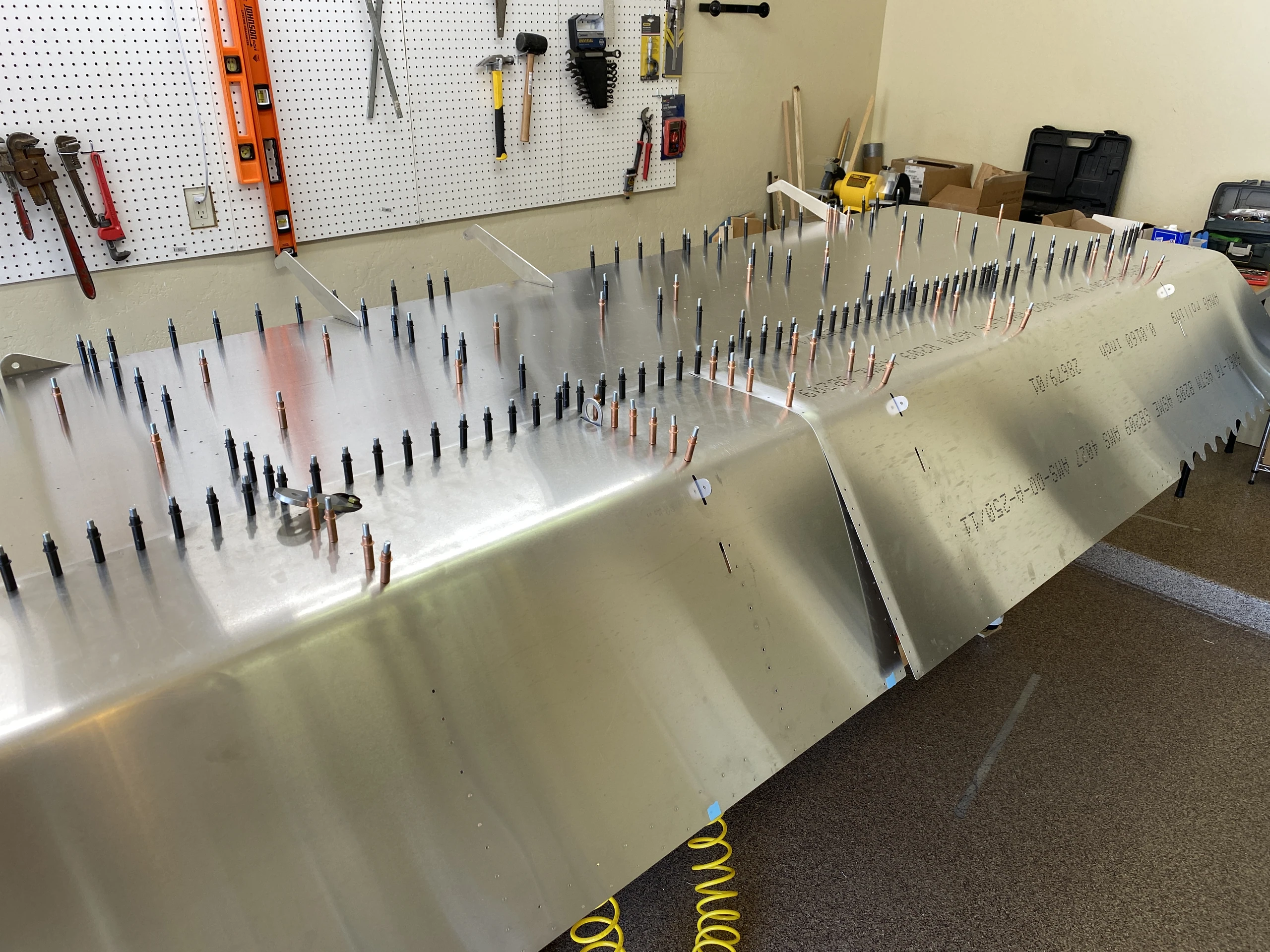

Внутренняя носовая обшивка
Деталь по исходному IPL: SD75W5-1

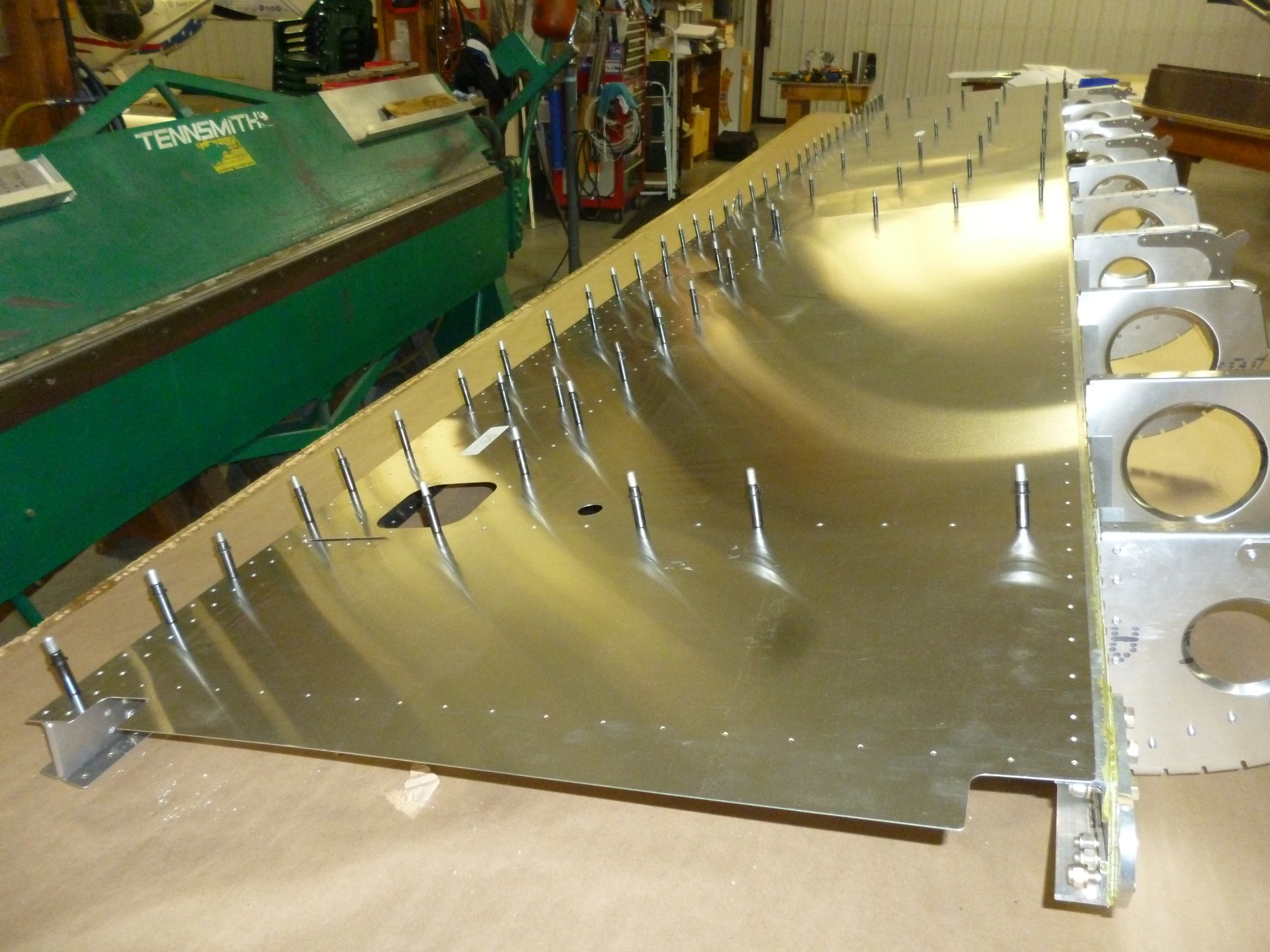

Соедините нижнюю сторону обшивки с носовыми нервюрами Cleco. Проверьте совпадение с лонжеронным рядом и задней нижней обшивкой.
Сверить со строкой IPL

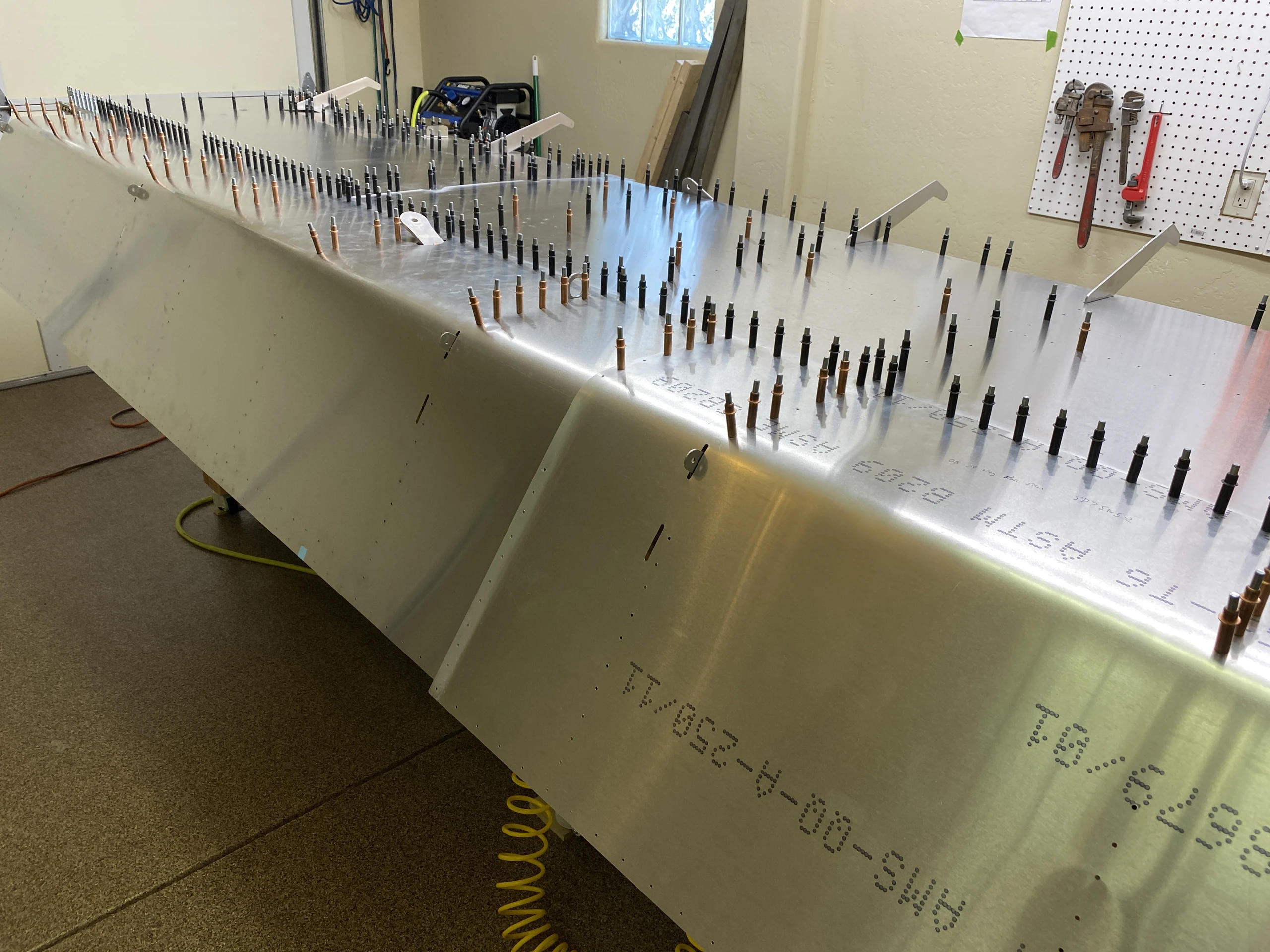

Внешняя носовая обшивка
Деталь по исходному IPL: SD75W5-2

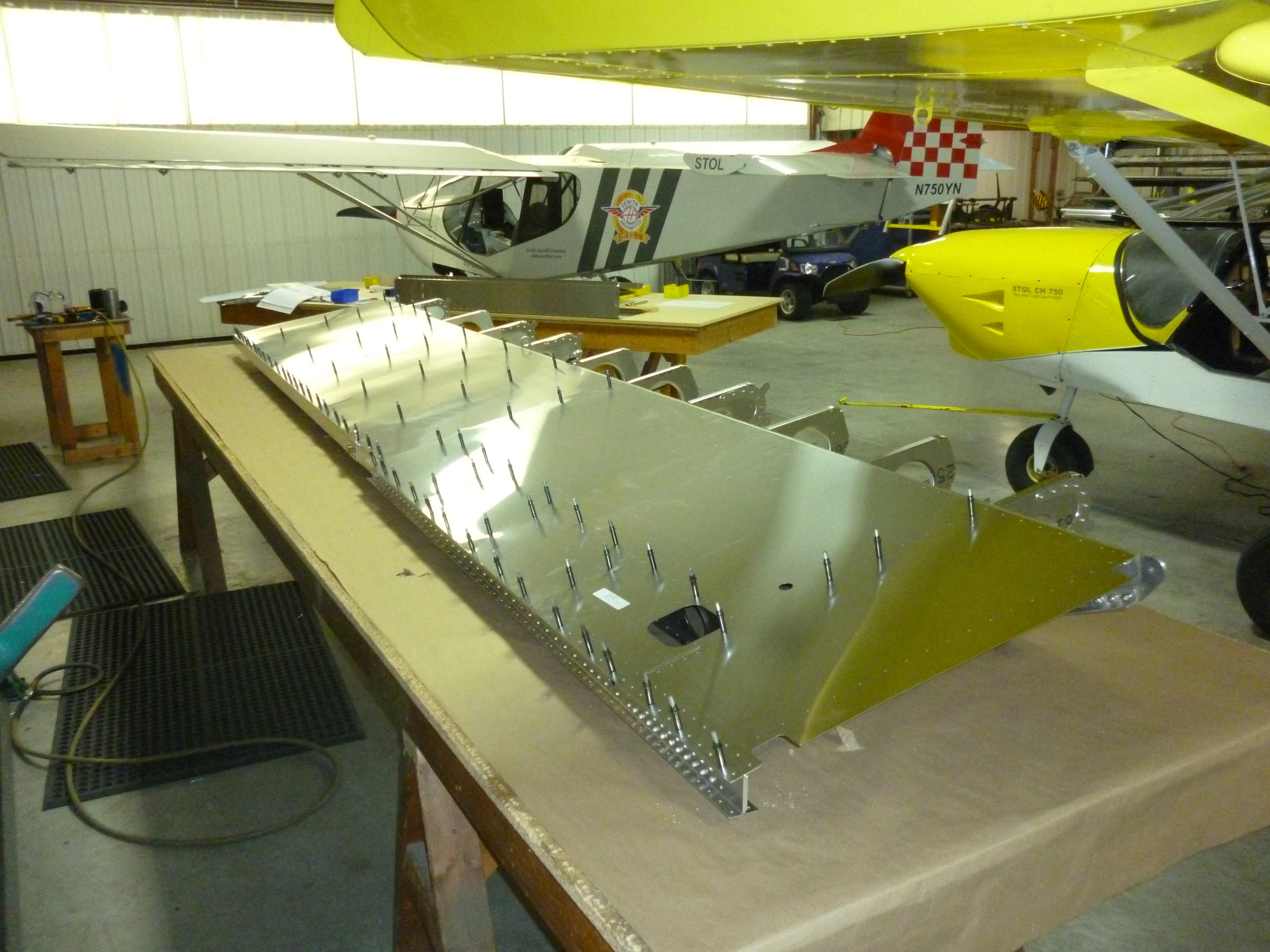

У концевого удлинителя лонжерона отверстия имеются в верхней и нижней полках. Совмещайте с ними обшивку по схеме.
Сверить со строкой IPL

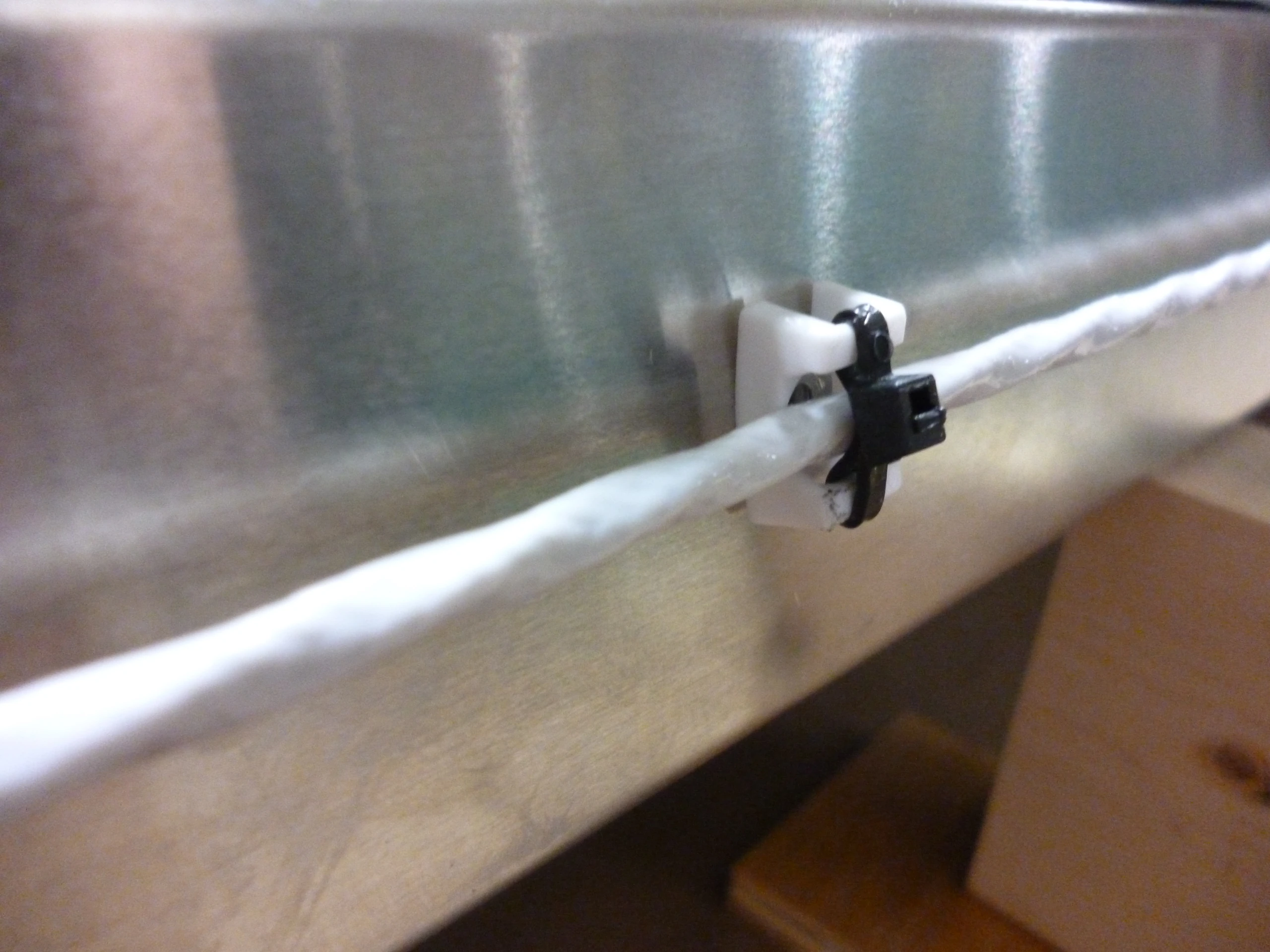

Проводка навигационных огней до закрытия
Деталь по исходному IPL: LED-AFW-EXP NAV/STROBE KIT

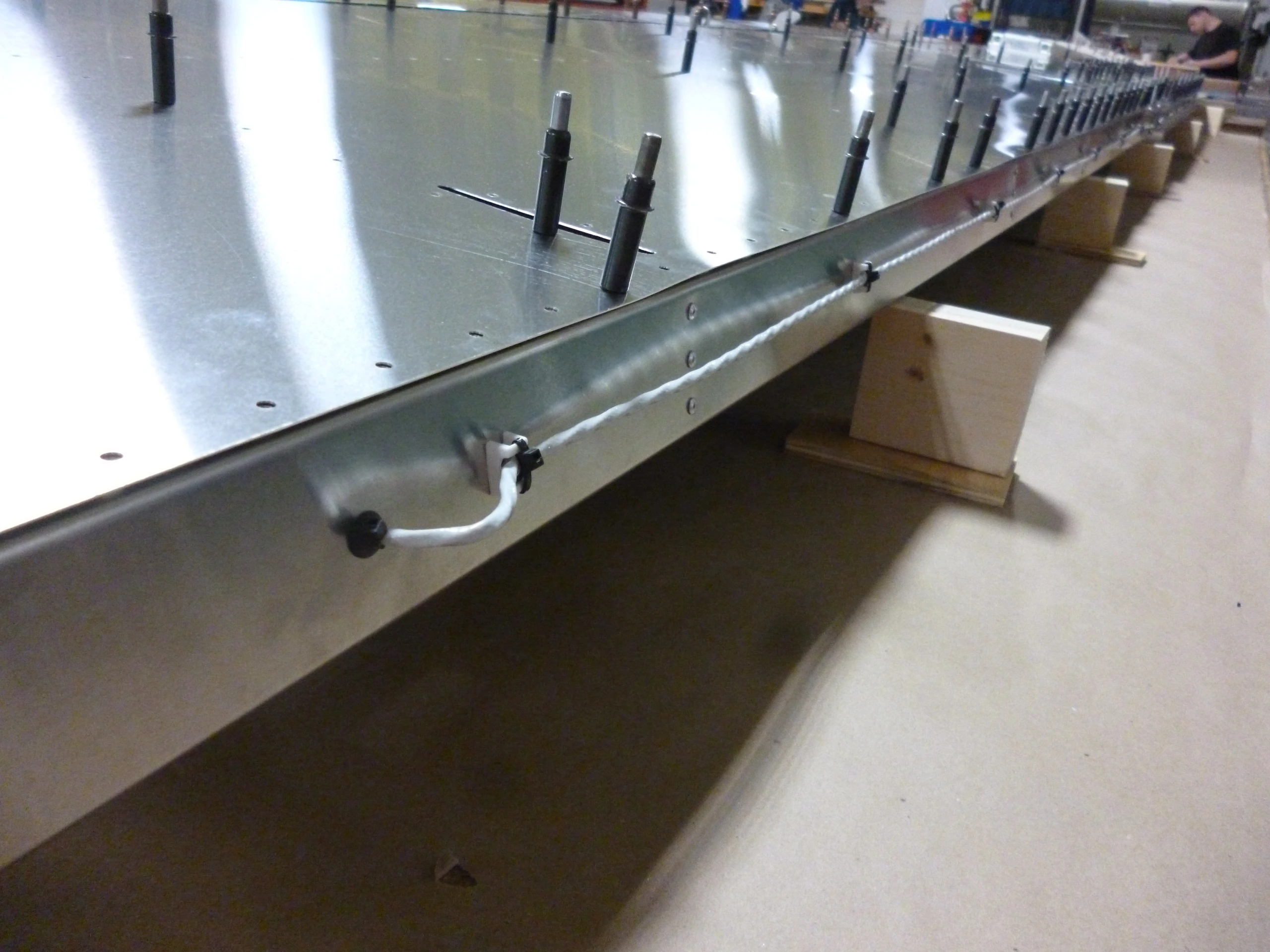

Для комплекта LED-AFW-EXP NAV/STROBE проложите экранированный трёхжильный провод 20 AWG с задней стороны заднего лонжерона. Держатели RP452—ND располагаются по центру профиля, не менее одного между соседними нервюрами; их закрепляют к профилю по исходному примеру. Провод удерживается стяжками на держателях. Фотографии и схема фактического комплекта определяют его дальнейшее подключение.
Сверить со строкой IPL

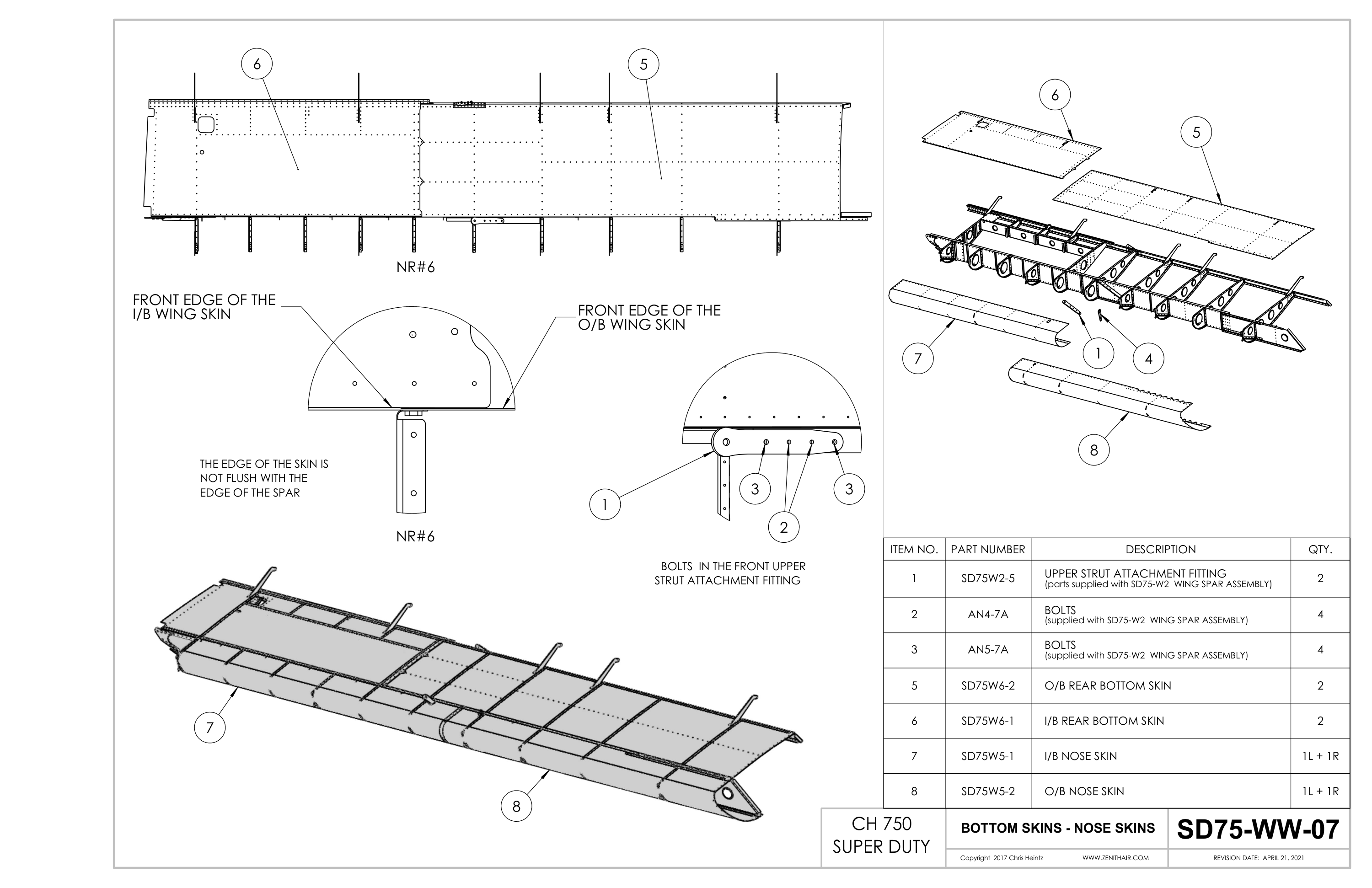

Сборочный чертёж SD75-WW-07
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
