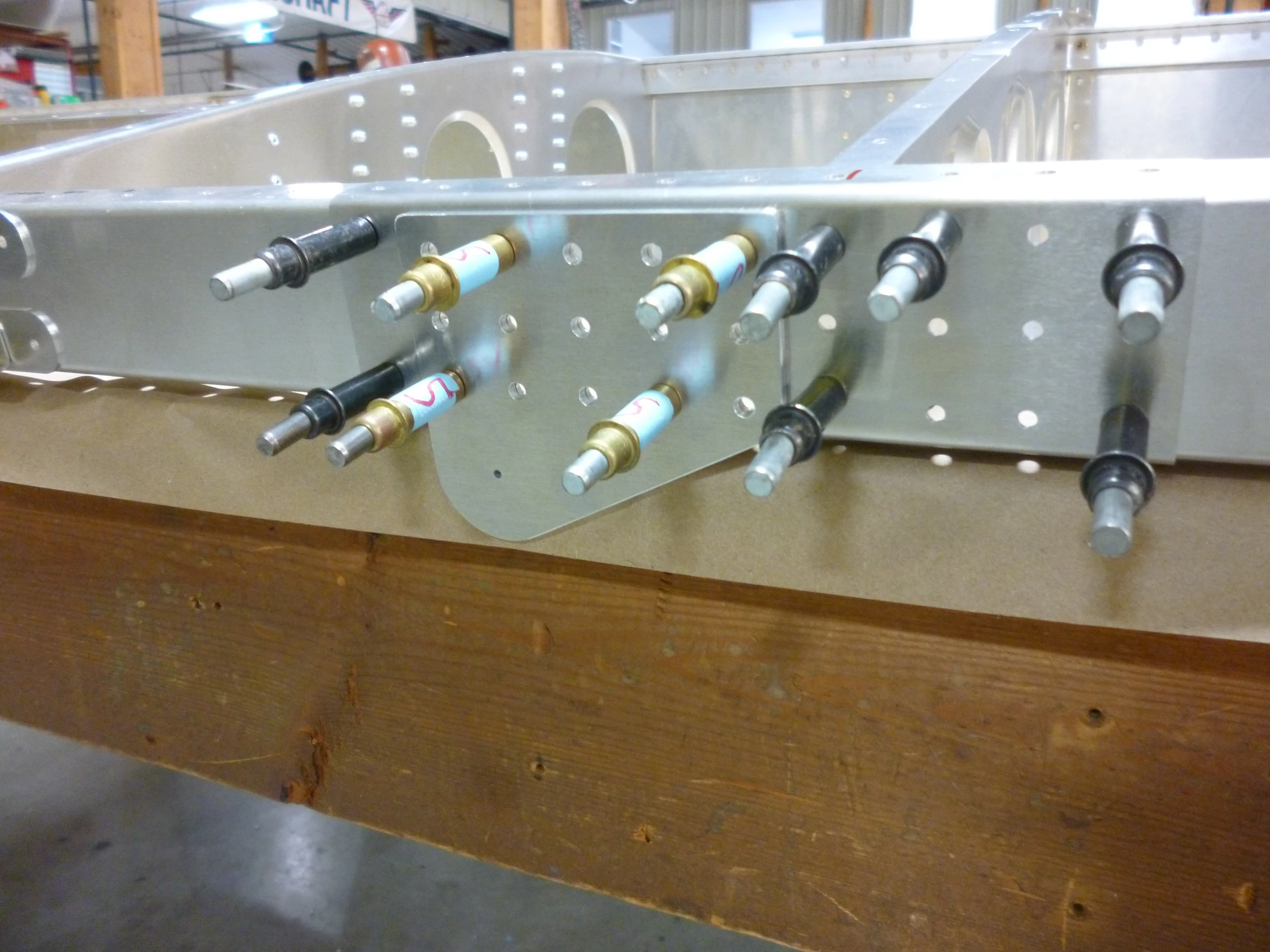

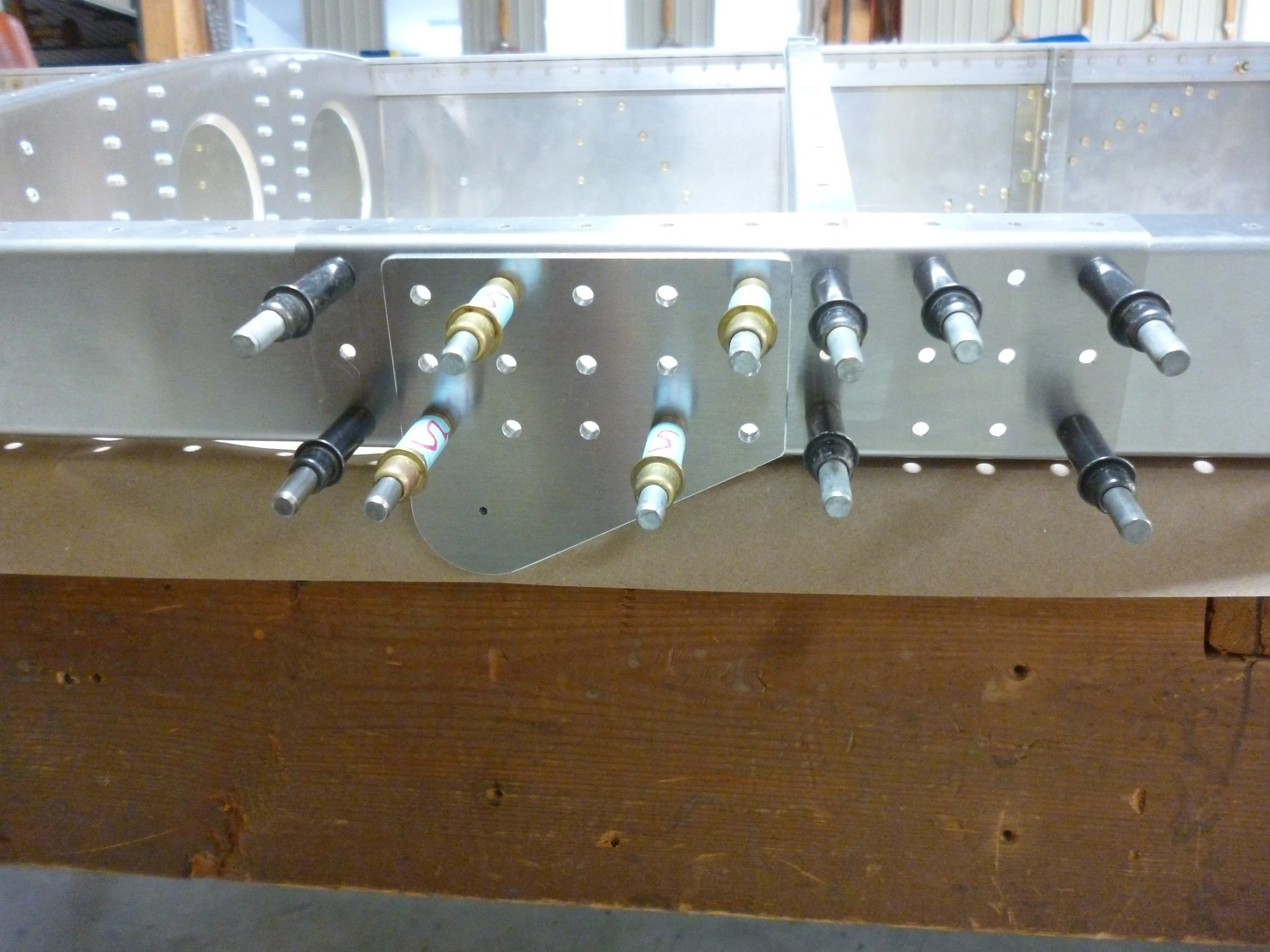

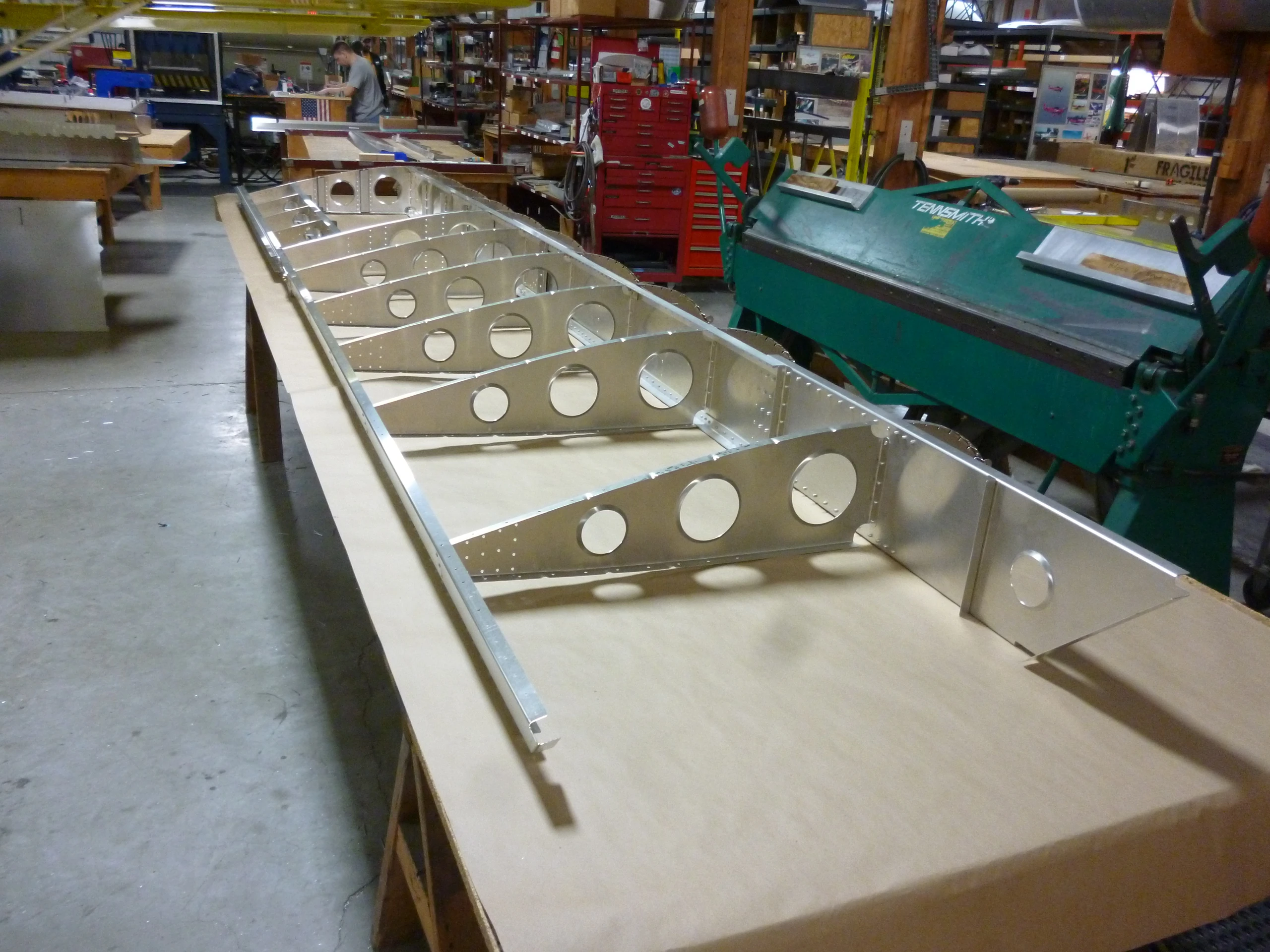

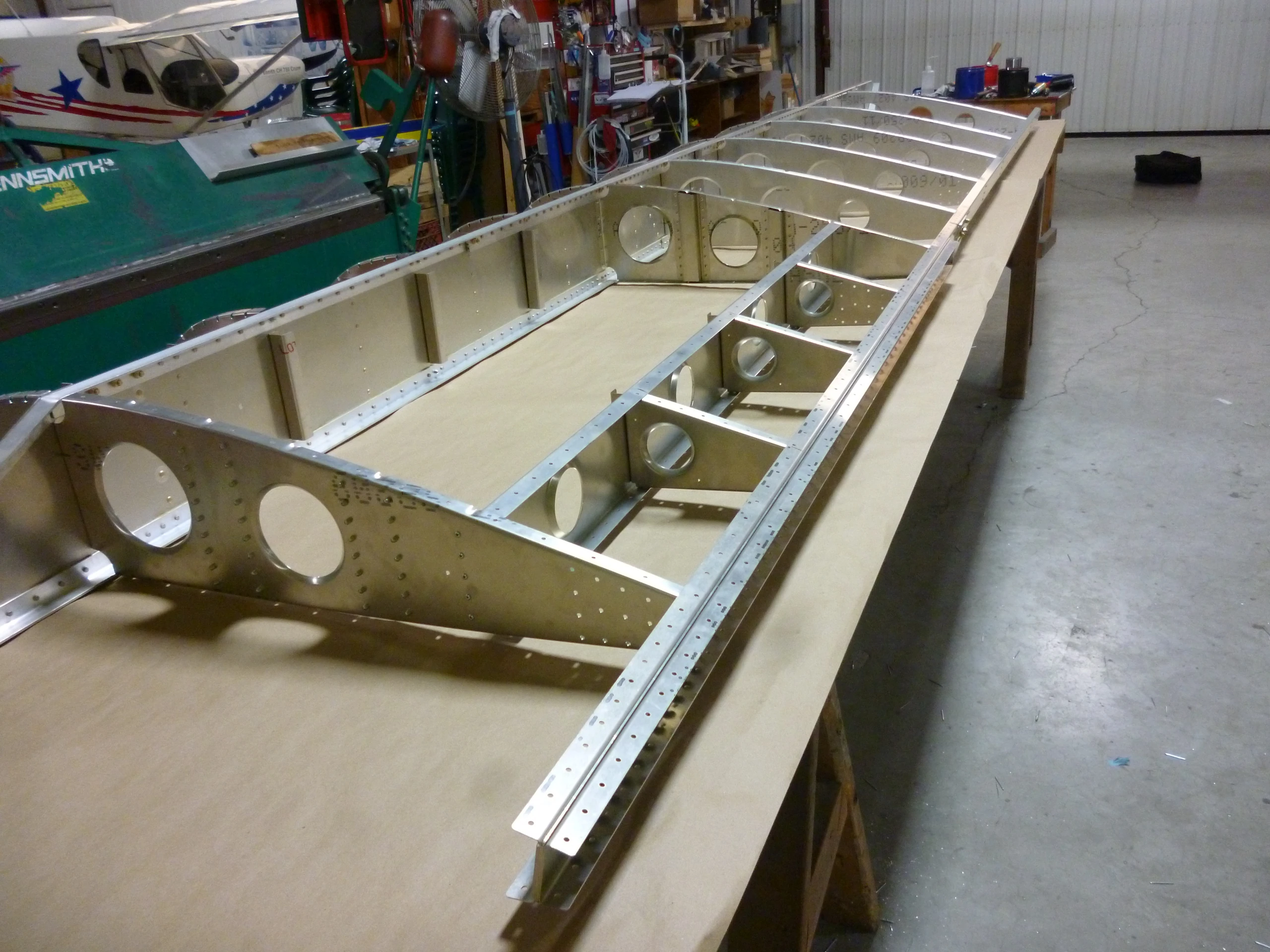

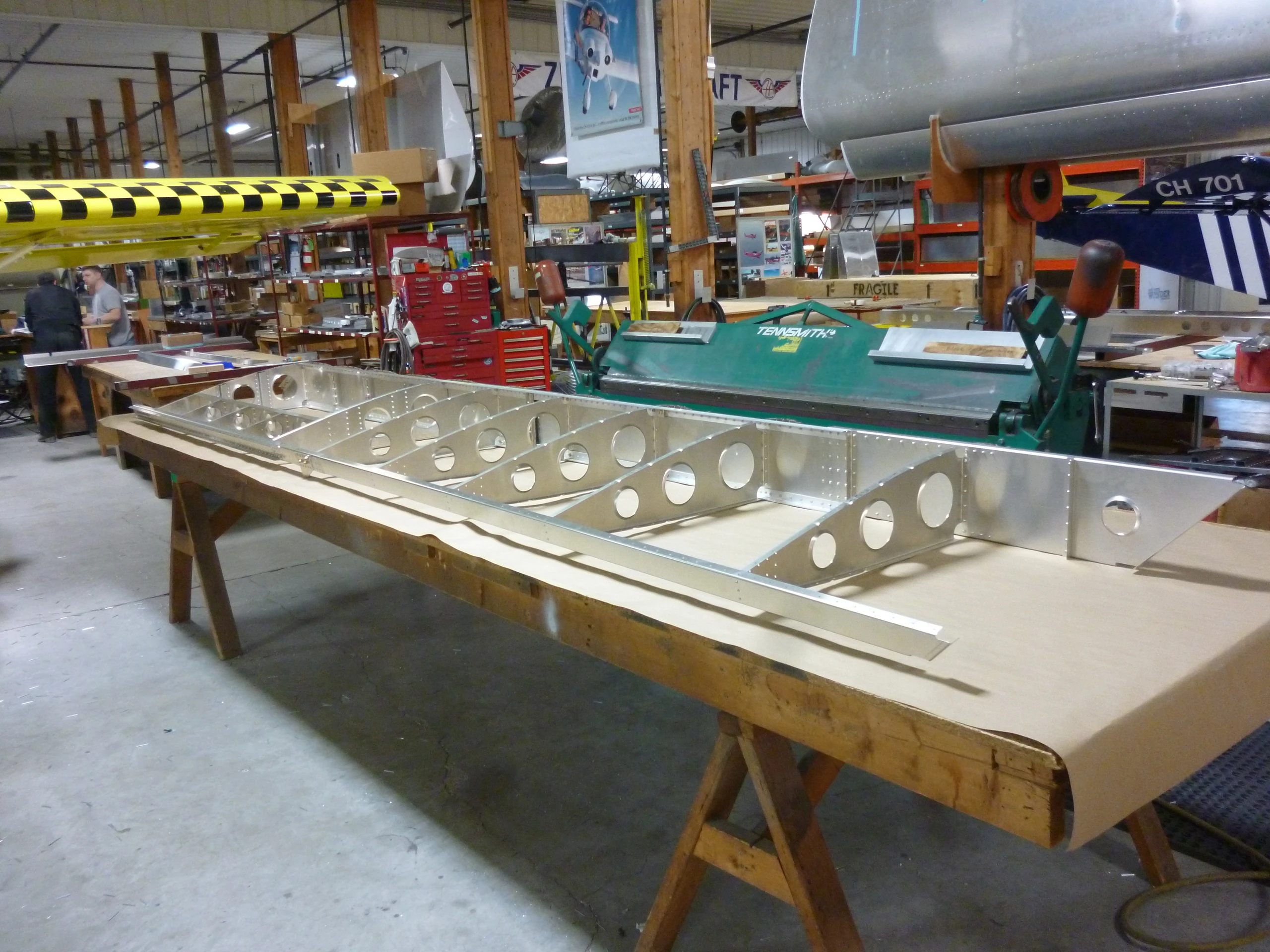

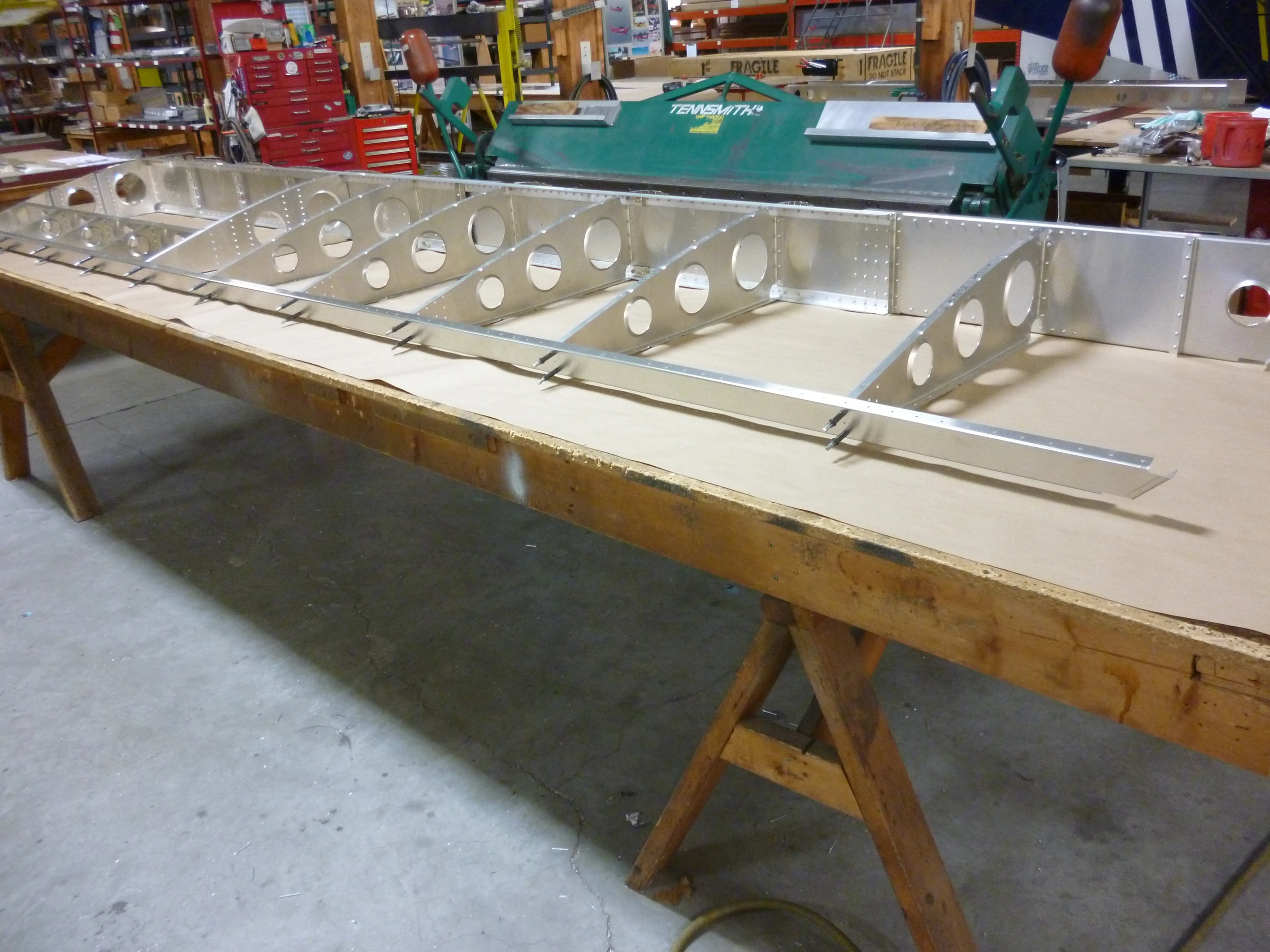

Другие общие виды узла (3)
Редакции и порядок применения
IPL WW-6 · REVISION: June 10, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Стыковочный профиль на SD75-WW-06 от 17.08.2020 — SD75W4-3, в IPL C75W4-3. В одной строке IPL внутренний профиль ошибочно назван SD75W4-6; правильное обозначение SD75W4-2 видно на листе.
В корневом усилении по актуальному листу 62 A6 (по 31 на крыло), в IPL осталось 68. Отложенный ряд соединяется с корневой задней нервюрой SD75W1-6 по WW-12.
Порядок установки по IPL
Стыки заднего лонжерона
Деталь по исходному IPL: SD75-WW-06
Используйте собственный лист SD75-WW-06.
Сверить со строкой IPL

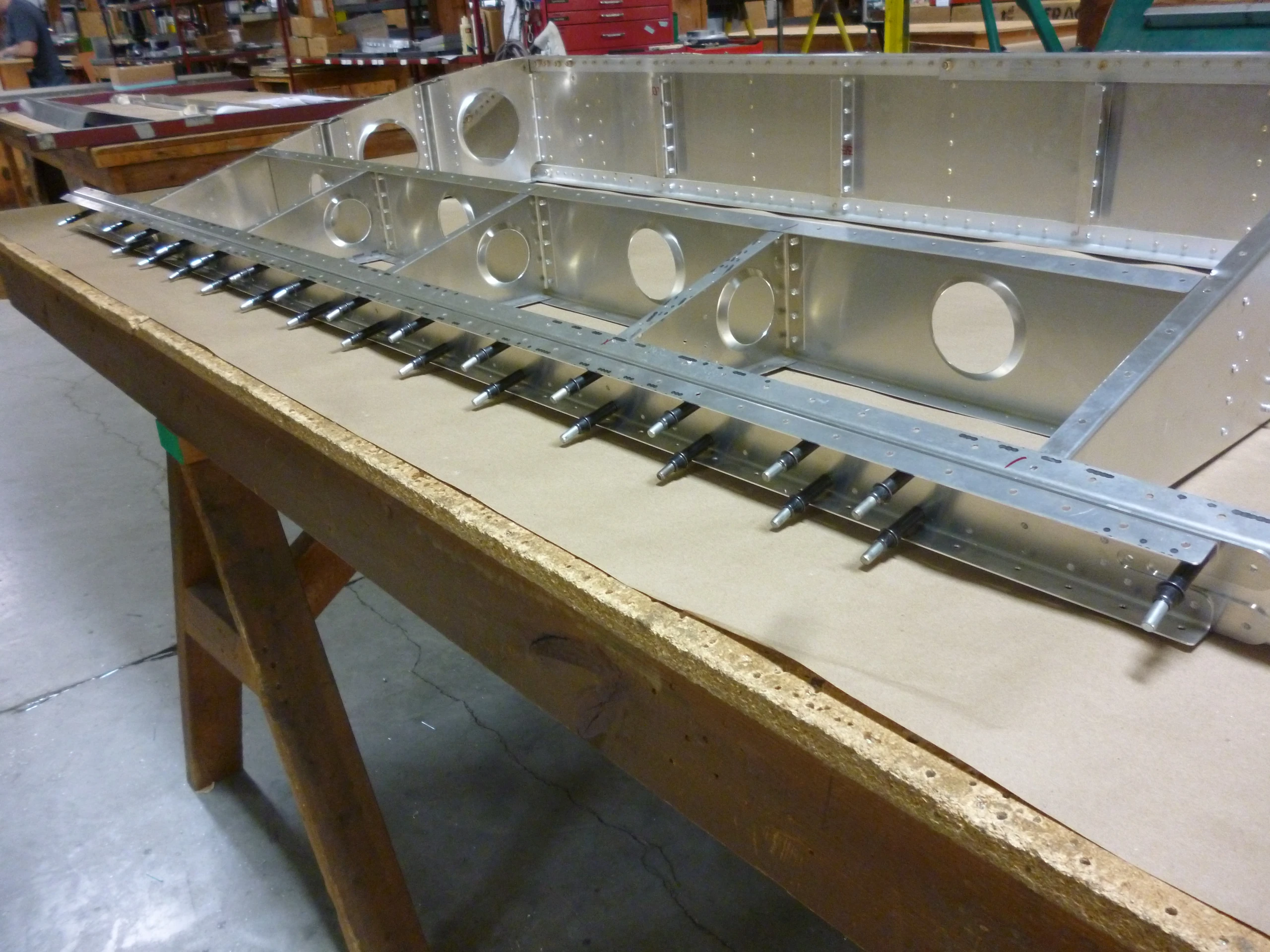

Стыковочный профиль
Деталь по исходному IPL: C75W4-3 · Количество: 1L+1R

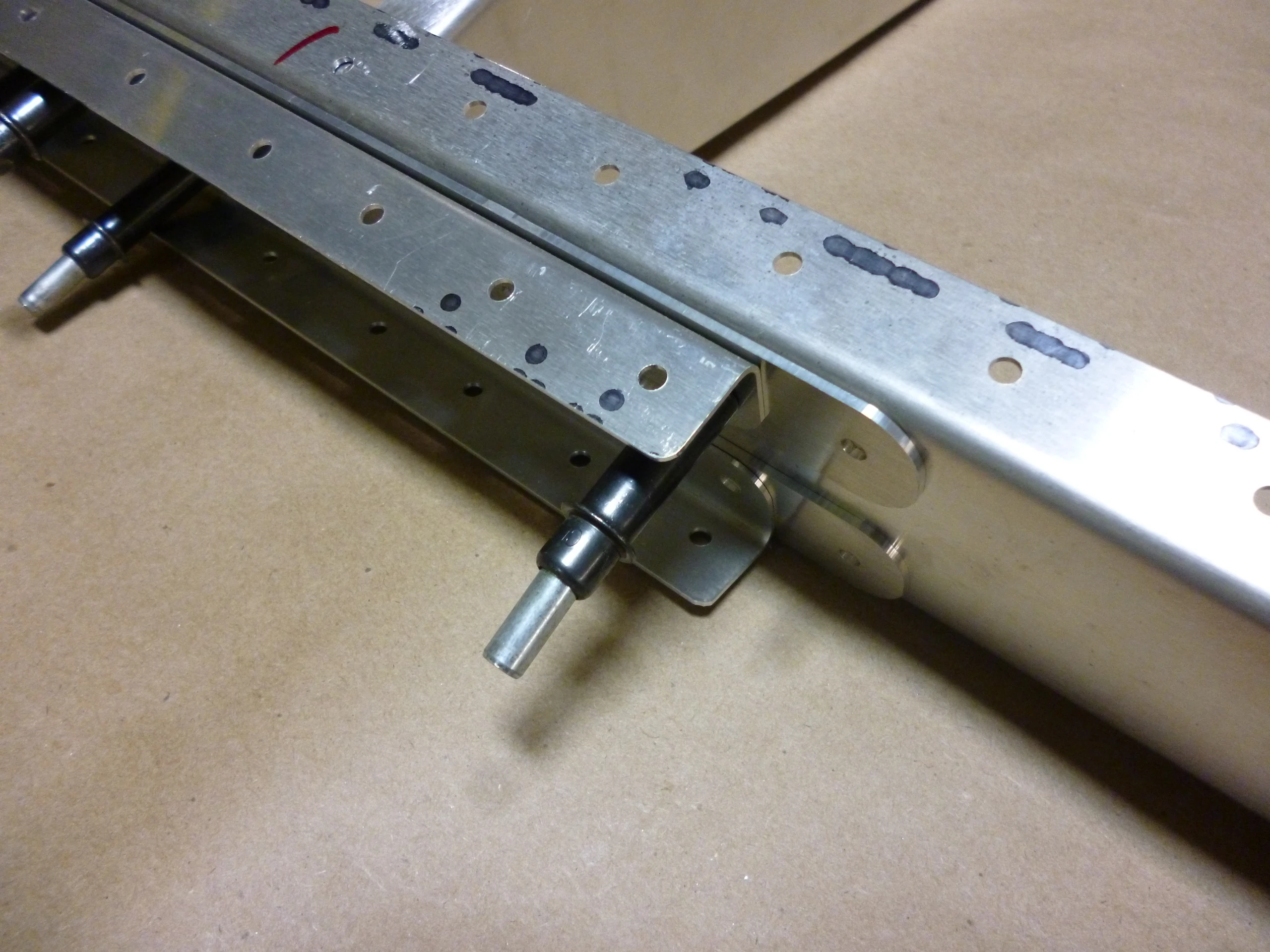

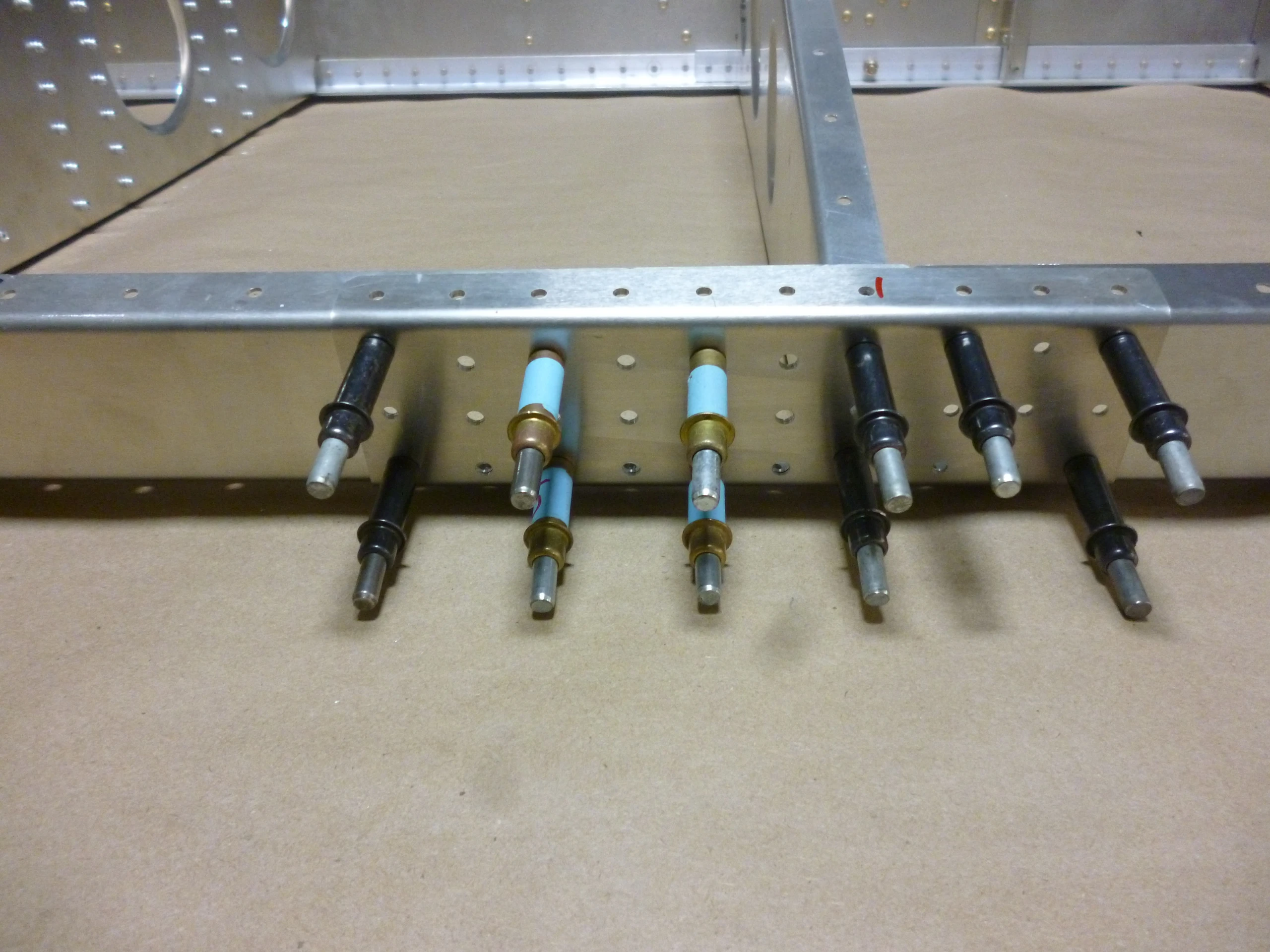

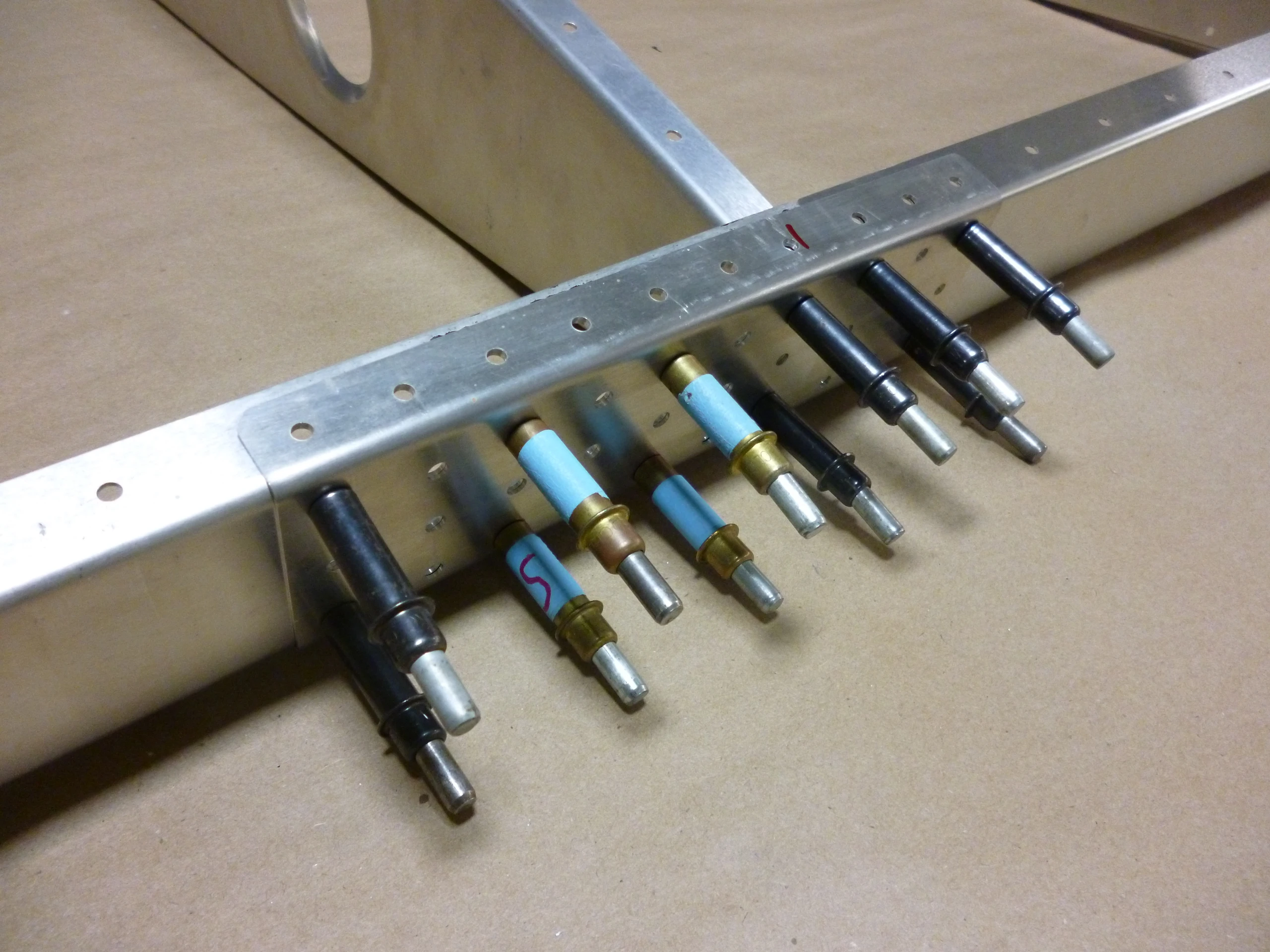

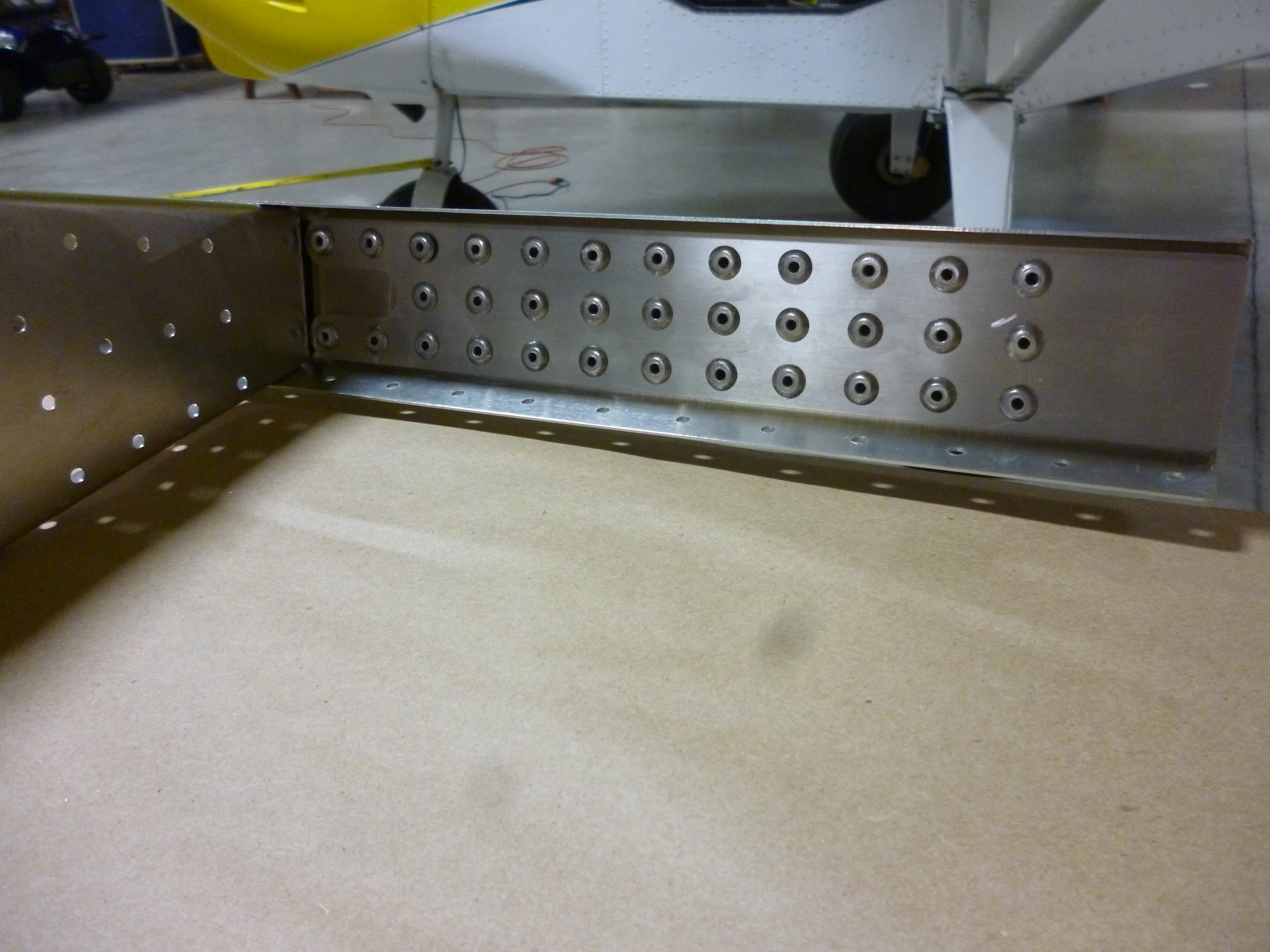

Соедините стыковочный профиль с внутренней и внешней частями заднего лонжерона Cleco. На чертеже SD75W4-3 вместо C75W4-3 в IPL.
Сверить со строкой IPL
Корневые усиления
Деталь по исходному IPL: SD75W4-5 · Количество: 1L+1R
Установите SD75W4-5 и SD75W4-6 одновременно на внутренний профиль. В этой строке он ошибочно назван SD75W4-6; правильный профиль SD75W4-2, как в следующей строке и на чертеже.
Сверить со строкой IPL
Внутренняя накладка
Деталь по исходному IPL: SD75W4-6 · Количество: 1
Соедините SD75W4-5 и SD75W4-6 с внутренним профилем SD75W4-2 Cleco.
Сверить со строкой IPL
Кронштейн заднего подкоса
Деталь по исходному IPL: SD75W4-4 · Количество: 1L+1R

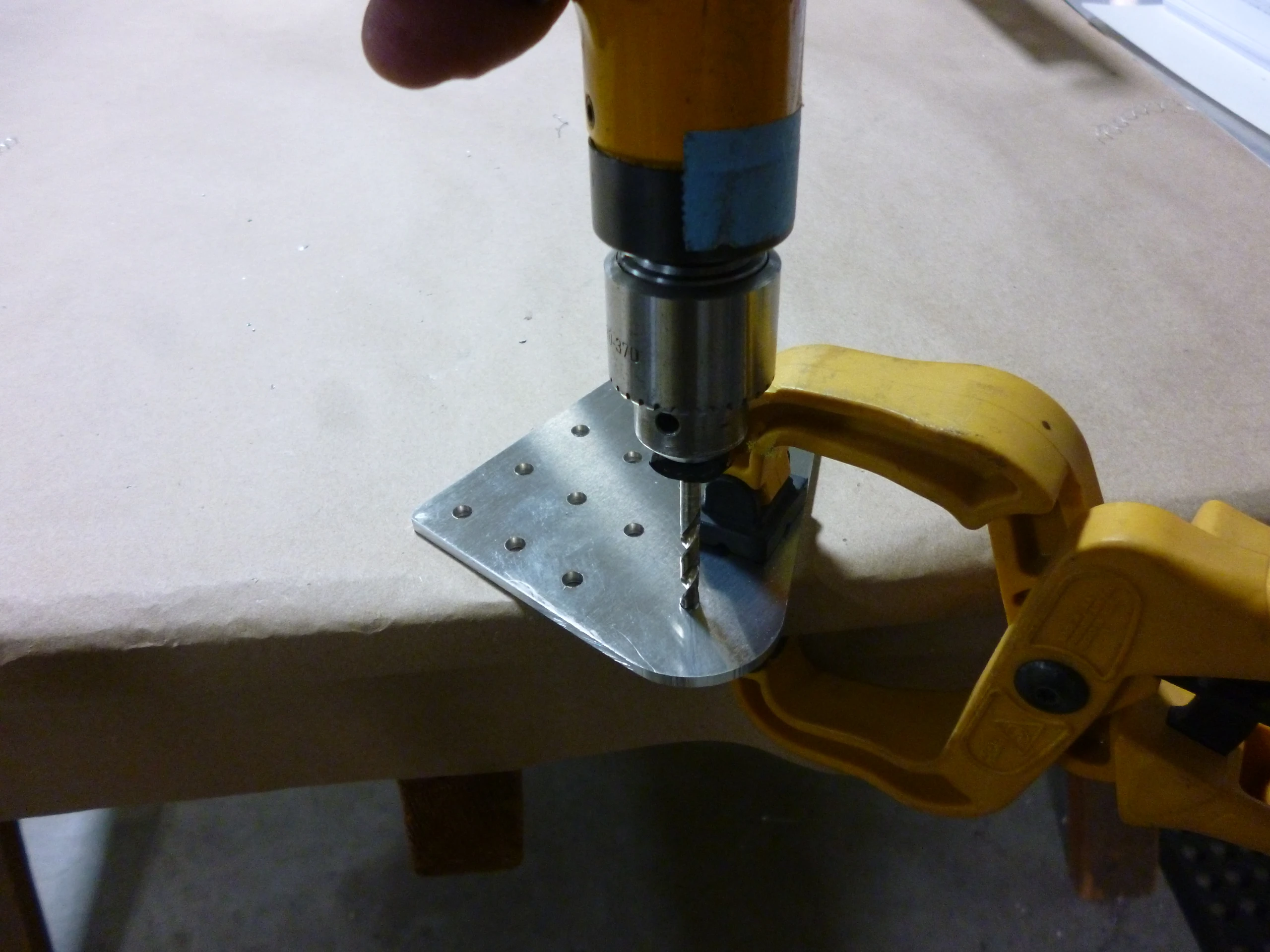

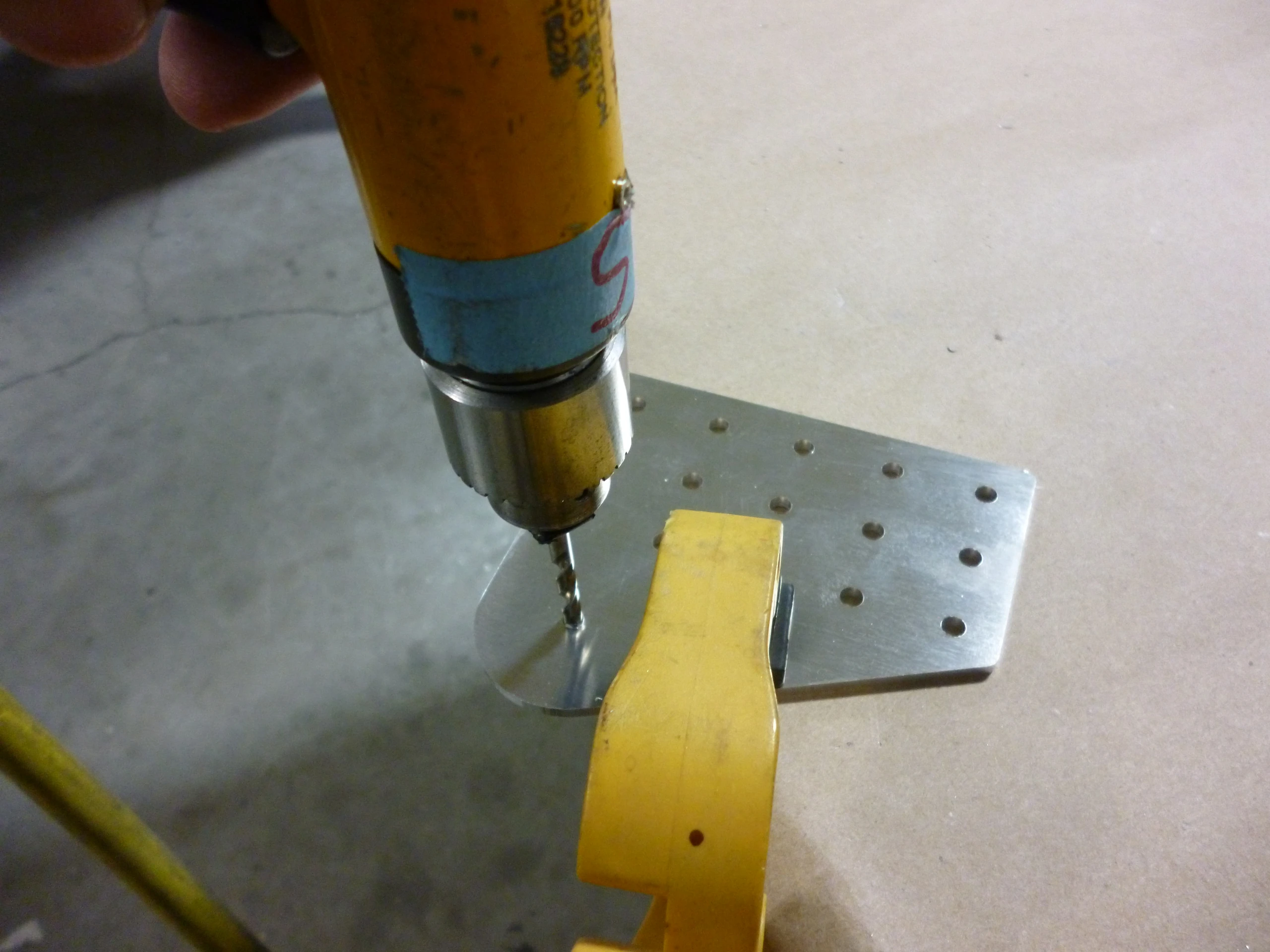

Отверстие крепления подкоса раскройте до 3/8” под AN6, начиная с #20 и последовательно увеличивая размер до 3/8”. Затем установите кронштейн поверх стыковочного профиля Cleco.
Сверить со строкой IPL
Корневое усиление
Деталь по исходному IPL: SD75W4-7 · Количество: 1L+1R
Установите SD75W4-7 с передней стороны внутреннего профиля SD75W4-2 Cleco.
Сверить со строкой IPL

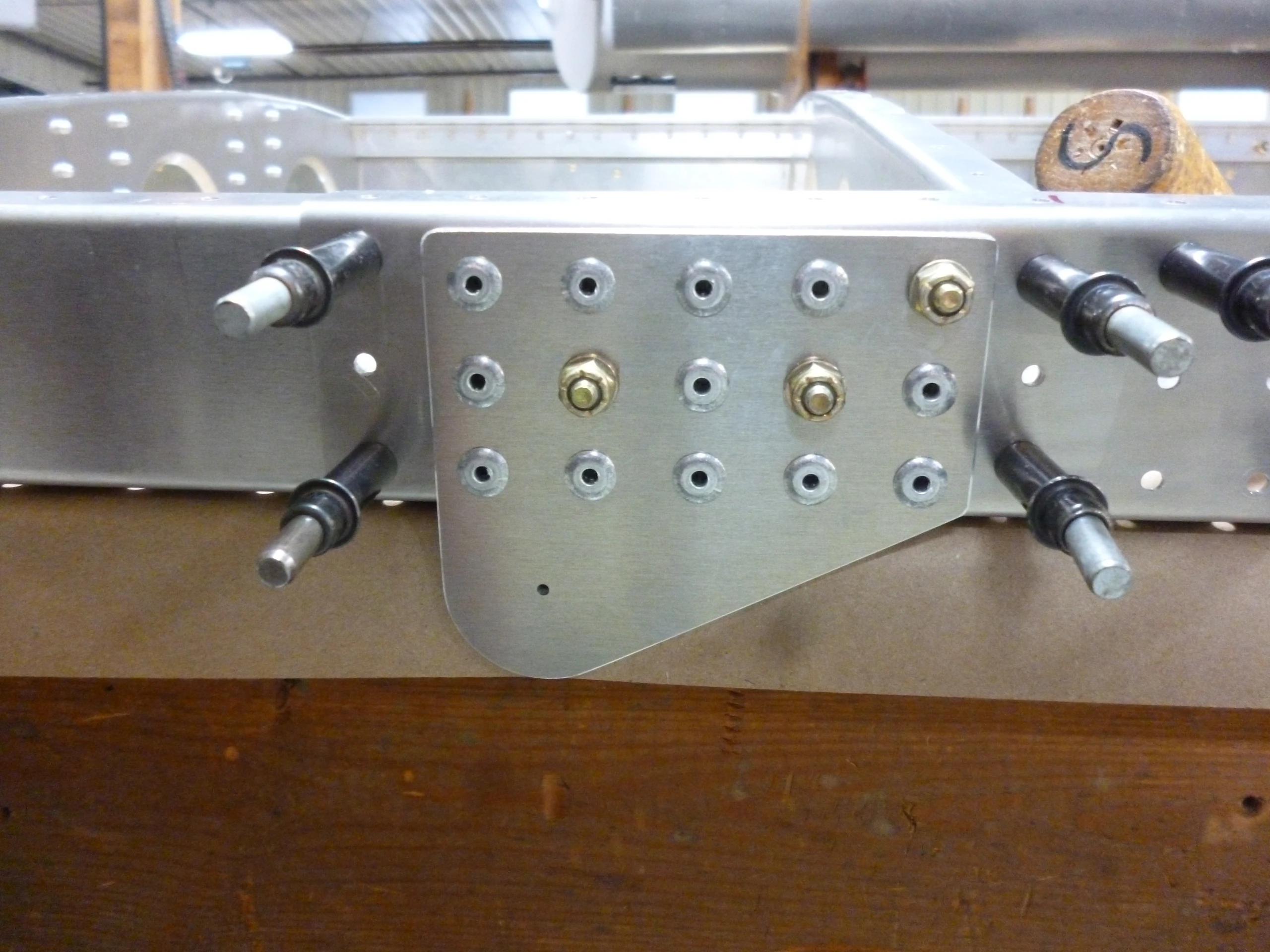

Болты кронштейна
Деталь по исходному IPL: AN3-5A · Количество: 6
В кронштейне SD75W4-4 три AN3-5A на крыло. Под головкой и под гайкой по одной шайбе.
Сверить со строкой IPL
A6 кронштейна подкоса
Деталь по исходному IPL: A6 · Количество: 24
A6 в SD75W4-4, по схеме двенадцать на крыло, всего 24.
Сверить со строкой IPL

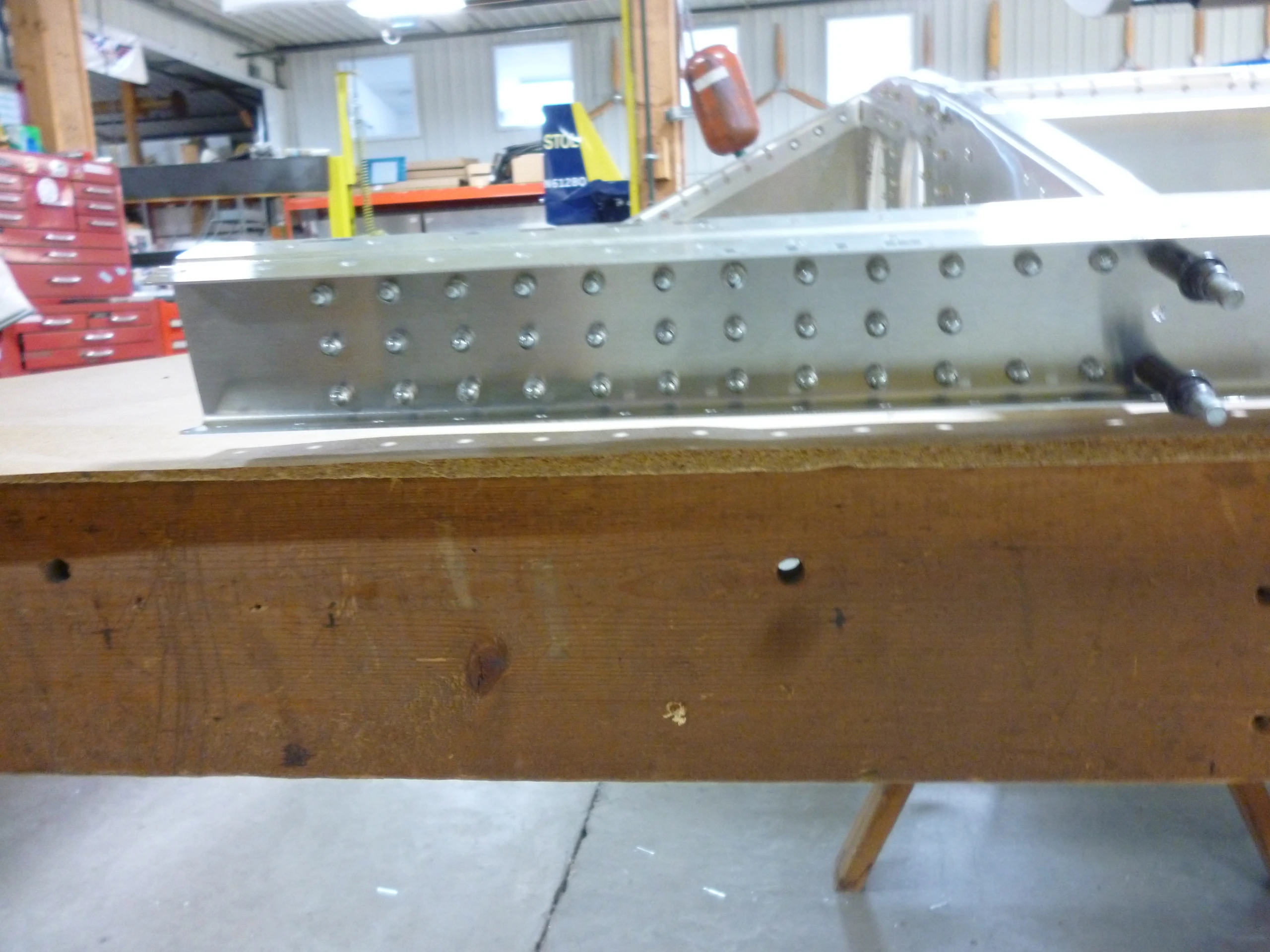

A6 корневого усиления
Деталь по исходному IPL: A6 · Количество: 68

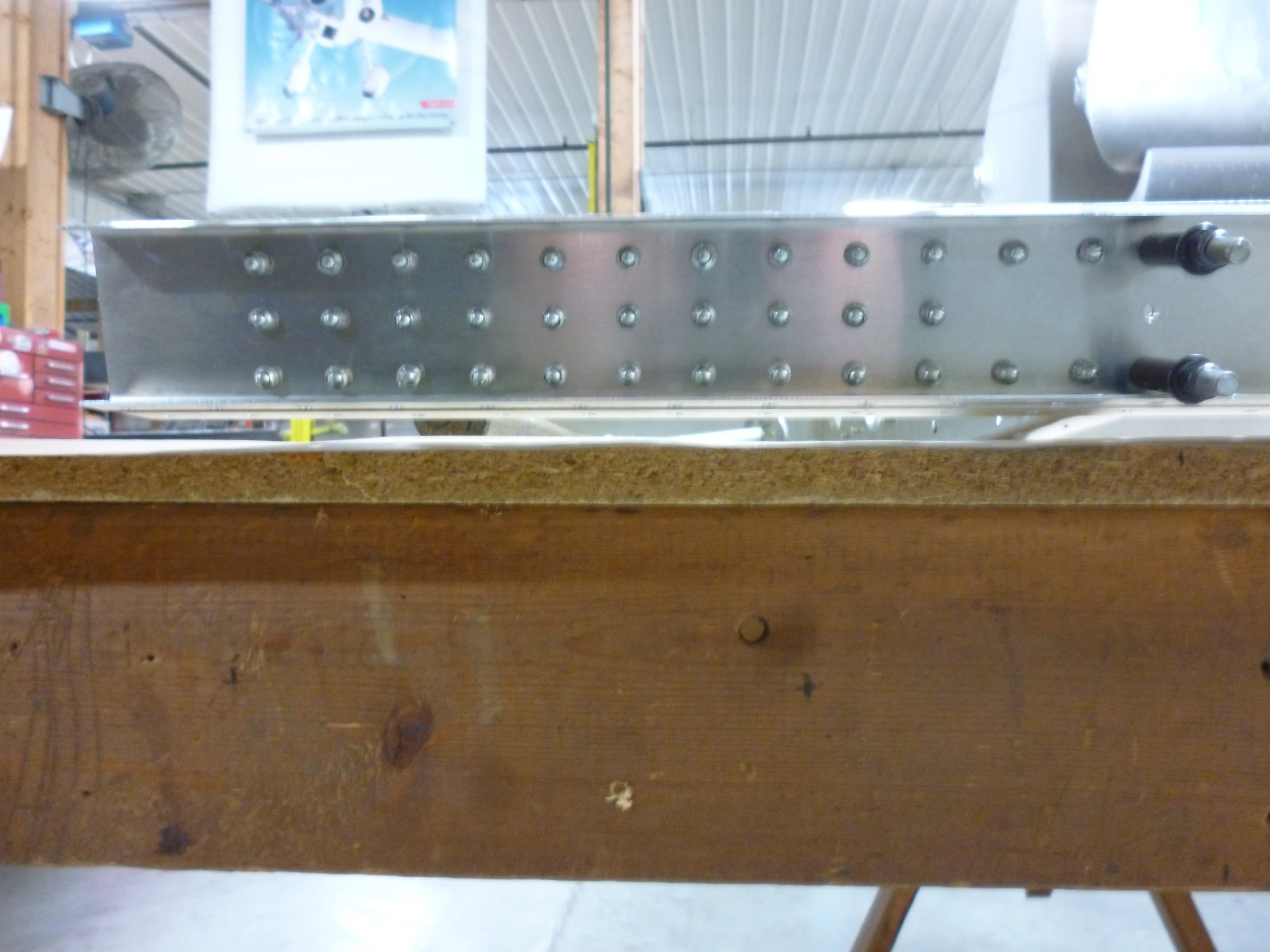

A6 в SD75W4-7: новый лист задаёт 62 на пару крыльев вместо 68 в IPL. Отложенный ряд у корневой нервюры пока не клепайте.
Сверить со строкой IPL
Нервюры к заднему лонжерону
Деталь по исходному IPL: A5
Выполните три A5 в указанном соединении задних нервюр с внутренним профилем SD75W4-2 по листу.
Сверить со строкой IPL

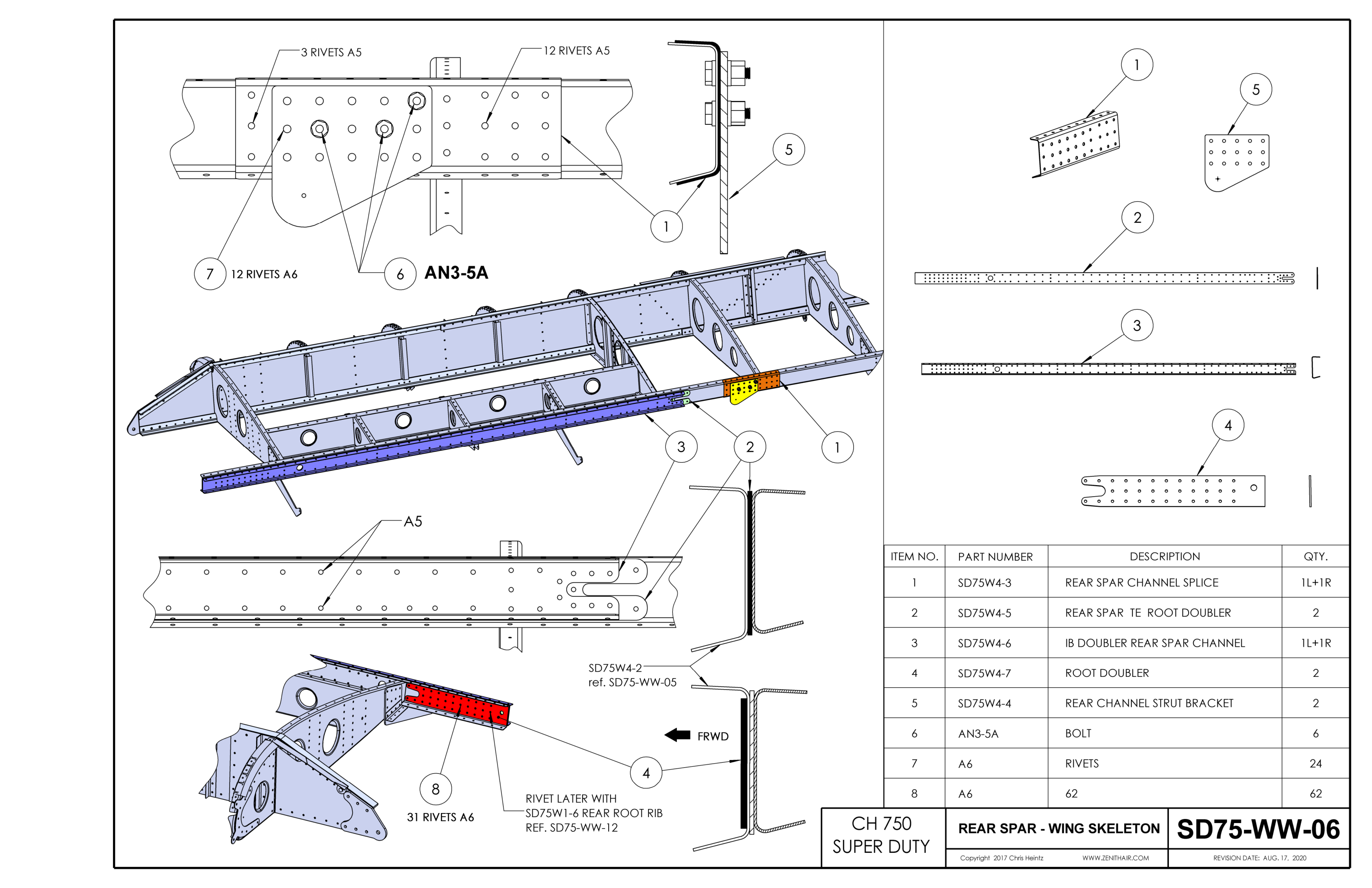

Сборочный чертёж SD75-WW-06
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
