Иллюстрации и порядок сборки

CH 750 SD — Вспомогательный и задний лонжероны, фото 1
Иллюстрация узла из фотоальбома
Редакции и порядок применения

IPL WW-5 · REVISION: June 10, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

Вспомогательный лонжерон имеет левое и правое исполнение. На SD75-WW-05 от 03.06.2020 SD75W3-4 — 1L+1R, Z-уголки SD75W9-2 — шесть, промежуточные нервюры SD75W3-5 — 2L+2R. Старые количества IPL местами меньше.

Порядок установки по IPL

Вспомогательный лонжерон

Деталь по исходному IPL: SD75-WW-05

Используйте лист SD75-WW-05.

Сверить со строкой IPL
AUXILIARY SPAR ASSEMBLY DRAWING —

Ориентация вспомогательного лонжерона

Деталь по исходному IPL: SD75W3-4 · Количество: 1

Соедините его с боковыми сторонами нервюр бака Cleco. Найдите отверстие топливопровода: оно должно быть снизу с внутренней стороны. Существуют левое и правое исполнения.

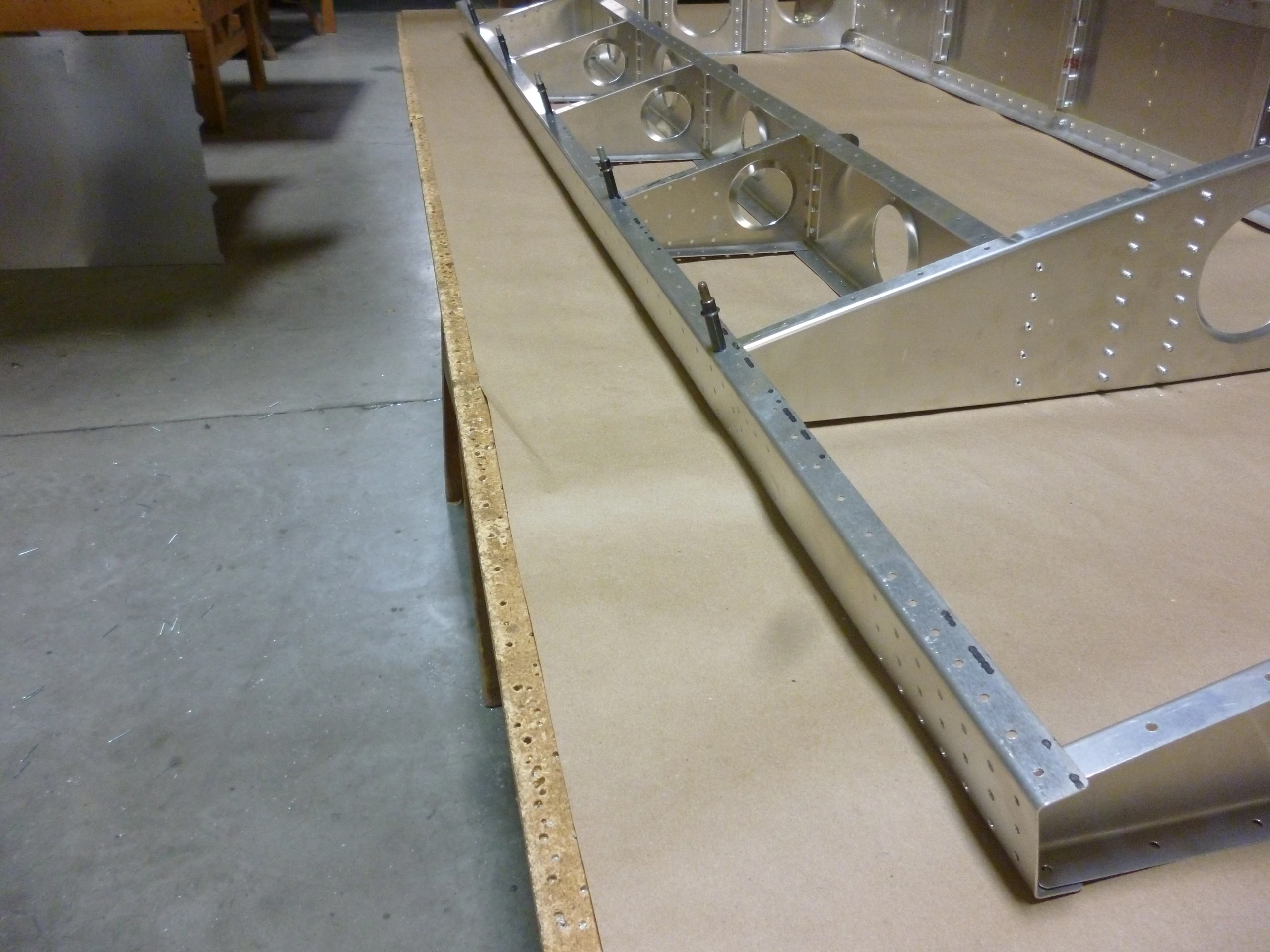

CH 750 SD — Вспомогательный и задний лонжероны, фото 2
Ориентация вспомогательного лонжерона — иллюстрация из альбома

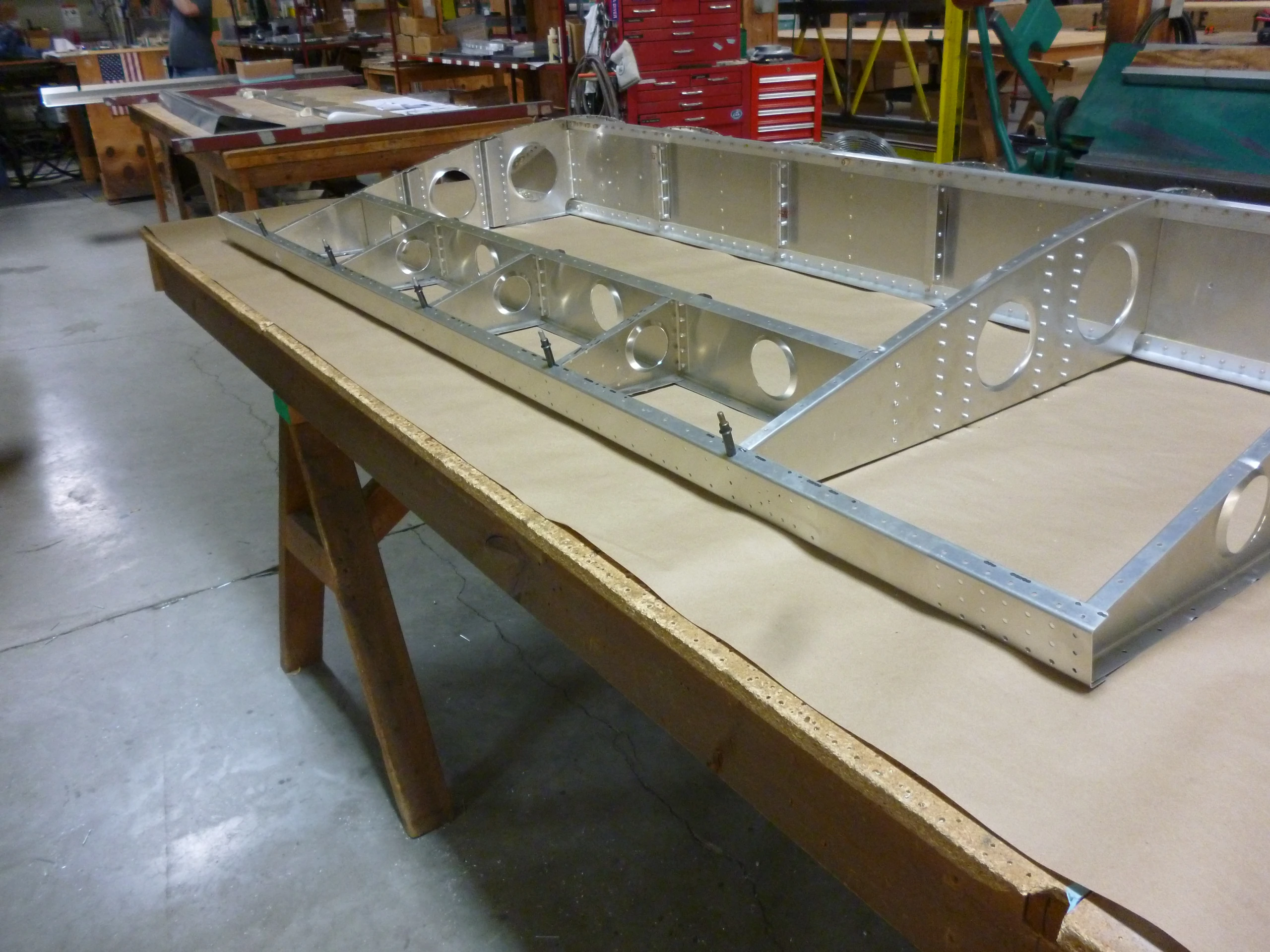

CH 750 SD — Вспомогательный и задний лонжероны, фото 3
Ориентация вспомогательного лонжерона — иллюстрация из альбома
Сверить со строкой IPL
AUX REAR SPAR Cleco the aux rear spar to the side of the tank ribs. Locate the fuel line hole and make sure it is located on the Inboard bottom side. There is a right and left to the Aux Rear Spar.

Z-уголки бака

Деталь по исходному IPL: SD75W9-2 · Количество: 1L+1R

Уголки располагаются с передней стороны вспомогательного лонжерона.

Сверить со строкой IPL
TANK Z ANGLES Installed on the front side of the Aux rear sapr.

Сборка с кронштейном флаперона

Деталь по исходному IPL: SD75W3-5FB

Соедините Z-уголки со сборкой SD75W3-5FB через лонжерон Cleco.

Сверить со строкой IPL
Sub-assembly from drawing WW-2 Cleco the Z angles to the sub-assembly through the spar

Промежуточная нервюра

Деталь по исходному IPL: SD75W3-5 · Количество: 1L+1R

Соедините Z-уголки через лонжерон с промежуточной нервюрой Cleco.

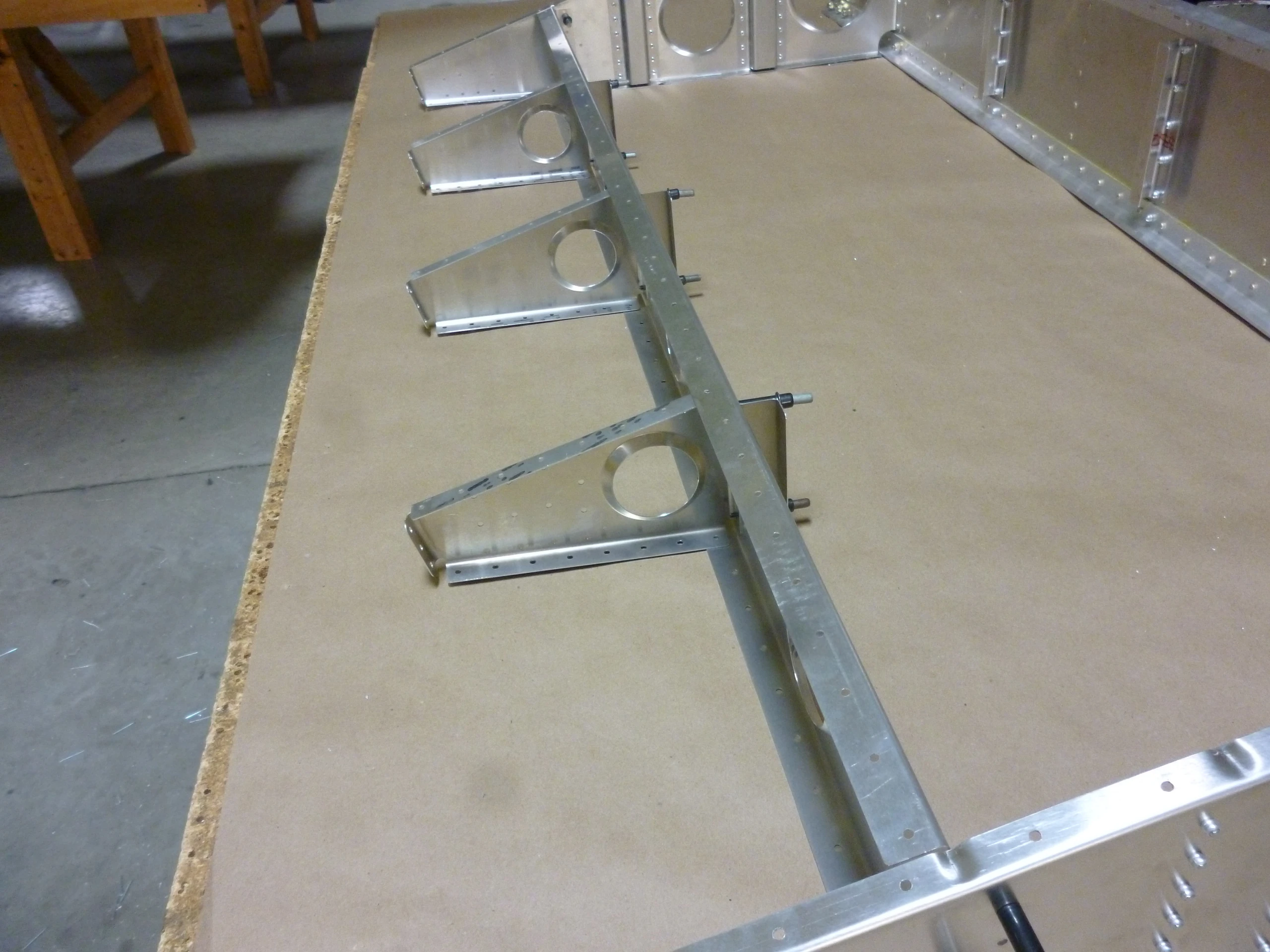

CH 750 SD — Вспомогательный и задний лонжероны, фото 4
Промежуточная нервюра — иллюстрация из альбома
Сверить со строкой IPL
AUX REAR SPAR INTERCOASTAL Cleco the Z angles through the spar to the intercoastal rib.

Концы вспомогательного лонжерона

Деталь по исходному IPL: A5

Приклепайте концы к задним нервюрам A5.

Сверить со строкой IPL
RIVETS Rivet the ends of the spar to the rear ribs

Клёпка Z-уголков

Деталь по исходному IPL: A5

Соедините Z-уголки с лонжероном и промежуточными нервюрами A5.

Сверить со строкой IPL
RIVETS Rivet the tank Z angles to the spar and intercoastal rib.

Внешний профиль заднего лонжерона

Деталь по исходному IPL: SD75W4-1 · Количество: 1L+1R

Соедините профиль с концами задних нервюр Cleco. Полка под 90° находится сверху. Ссылка — SD75-WW-06.

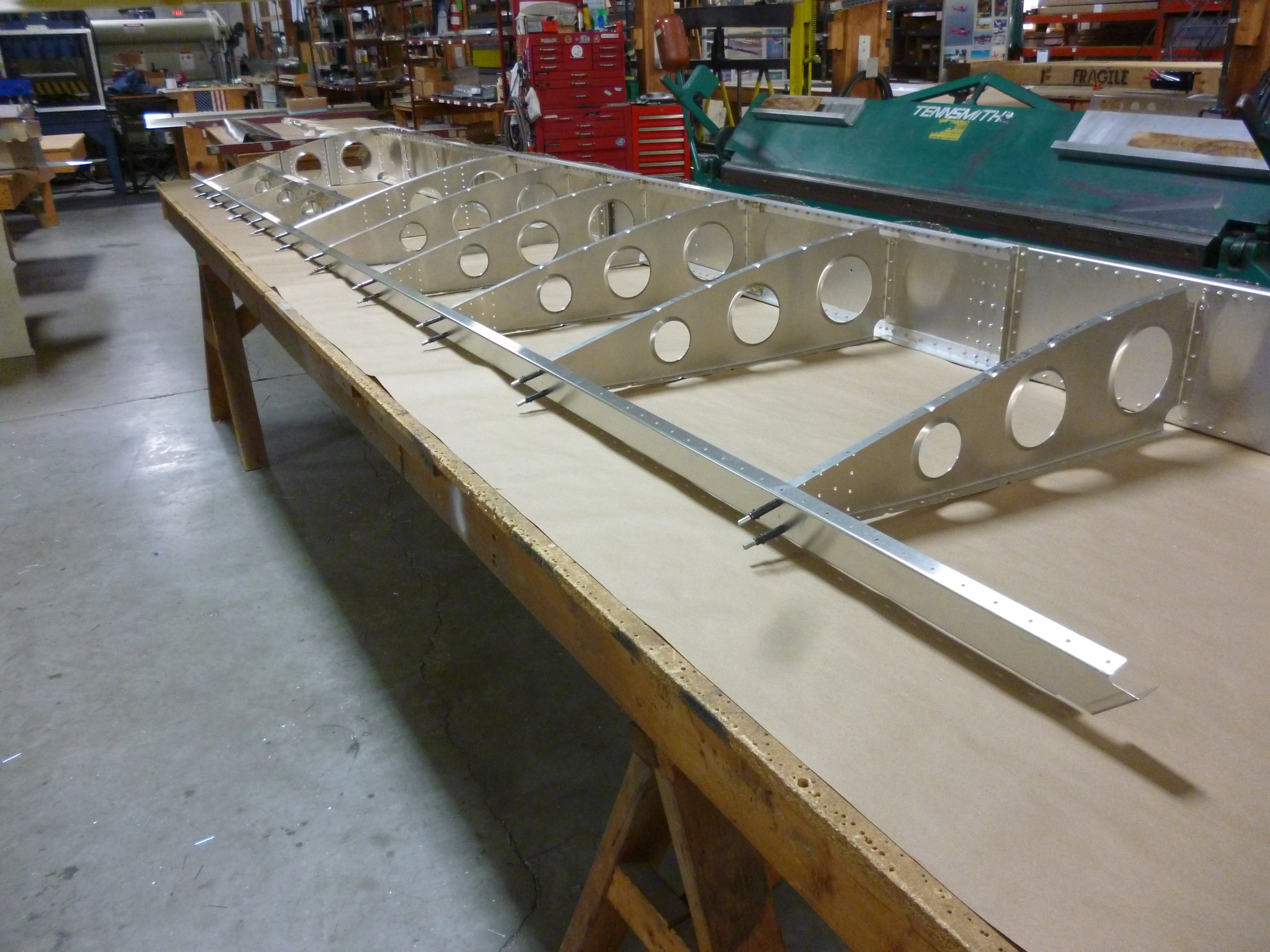

CH 750 SD — Вспомогательный и задний лонжероны, фото 5
Внешний профиль заднего лонжерона — иллюстрация из альбома
Сверить со строкой IPL
OB SPAR REAR CHANNEL Cleco the spar channel to the ends of the rear ribs. The side of the channel that has the 90 degree flange is the top side of the channel. See drawing SD75-WW-06

Внутренний профиль заднего лонжерона

Деталь по исходному IPL: SD75W4-2 · Количество: 1L+1R

Соедините профиль с концами задних нервюр Cleco; полка под 90° сверху. Ссылка — SD75-WW-06.

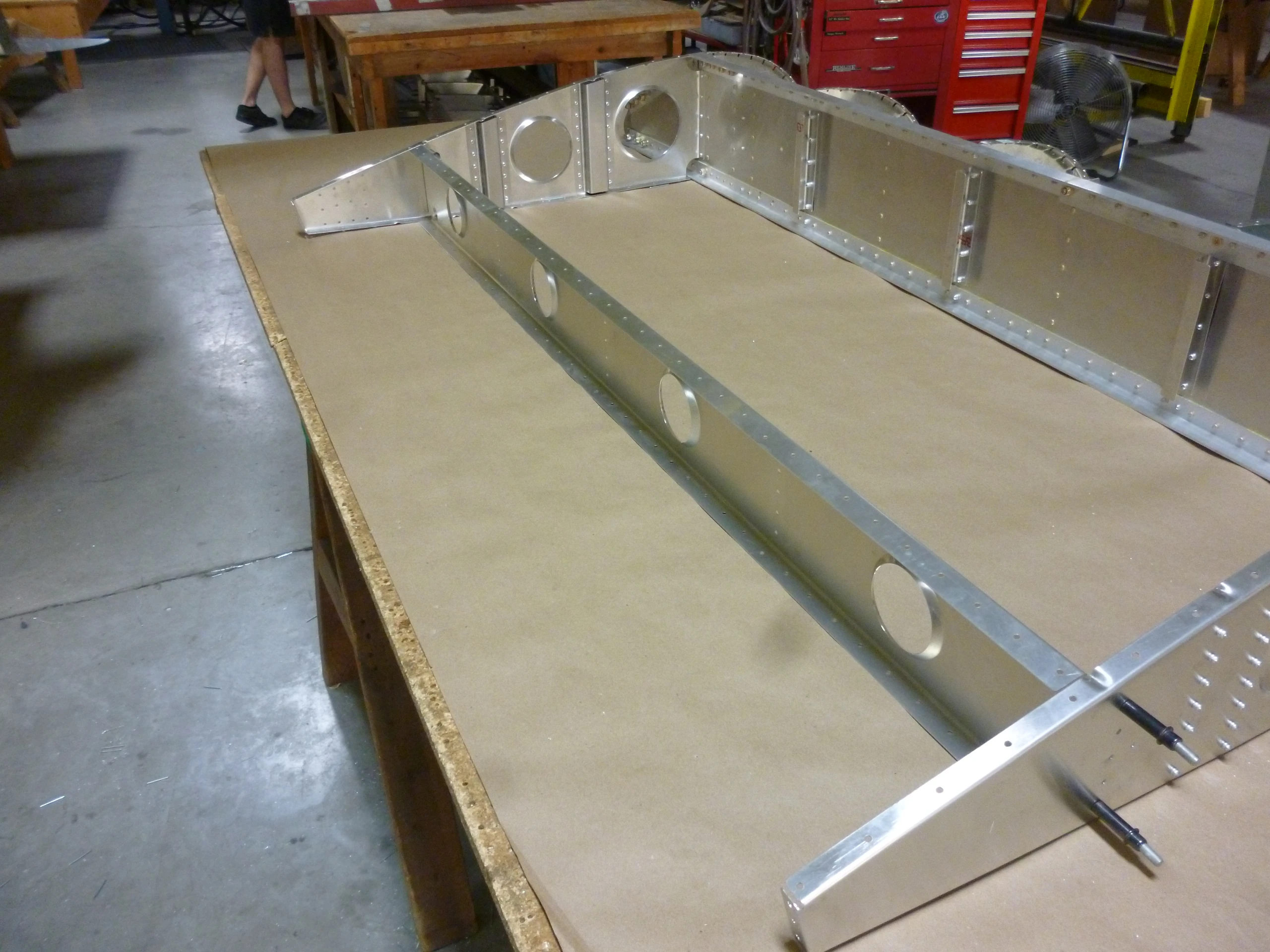

CH 750 SD — Вспомогательный и задний лонжероны, фото 6
Внутренний профиль заднего лонжерона — иллюстрация из альбома
CH 750 SD — Вспомогательный и задний лонжероны, фото 7
Внутренний профиль заднего лонжерона — иллюстрация из альбома
Сверить со строкой IPL
IB SPAR REAR CHANNEL Cleco the spar channel to the ends of the rear ribs. The side of the channel that has the 90 degree flange is the top side of the channel. See drawing SD75-WW-06

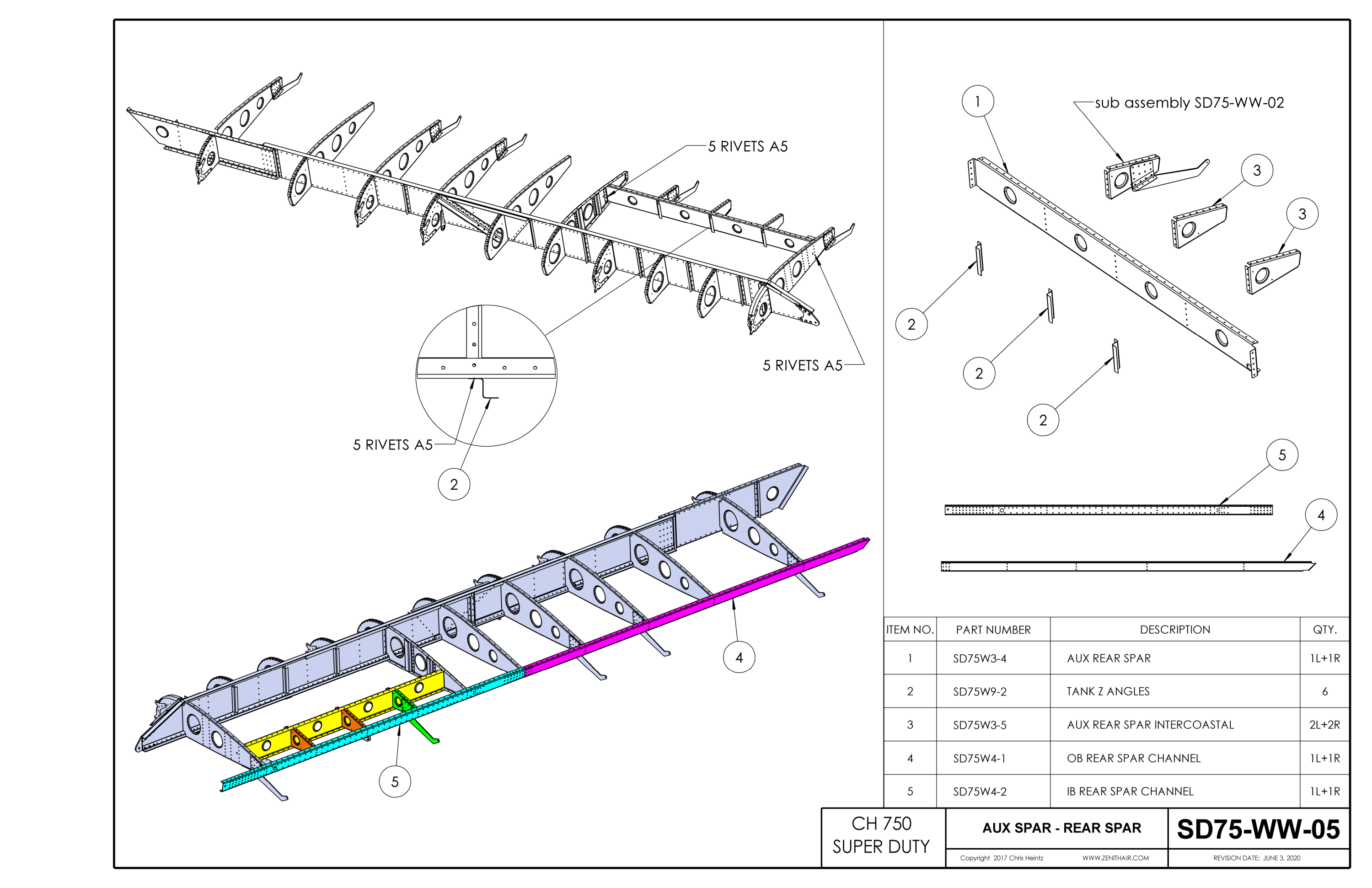

Сборочный чертёж SD75-WW-05

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.

Сборочный чертёж SD75-WW-05
