1 Bottom holes SD75W8-1 ref SD75-WW-08.JPGРедакции и порядок применения
IPL WW-3 · REVISION: June 18, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
По SD75-WW-03 от 29.06.2020 носовая нервюра №3 имеет нижние отверстия под внутренний уголок подкосика SD75W8-2. Шпангоуты и крепления Cruzer не подставляются. Отверстия болтов раскрываются по месту после проверки сопряжений.
Порядок установки по IPL

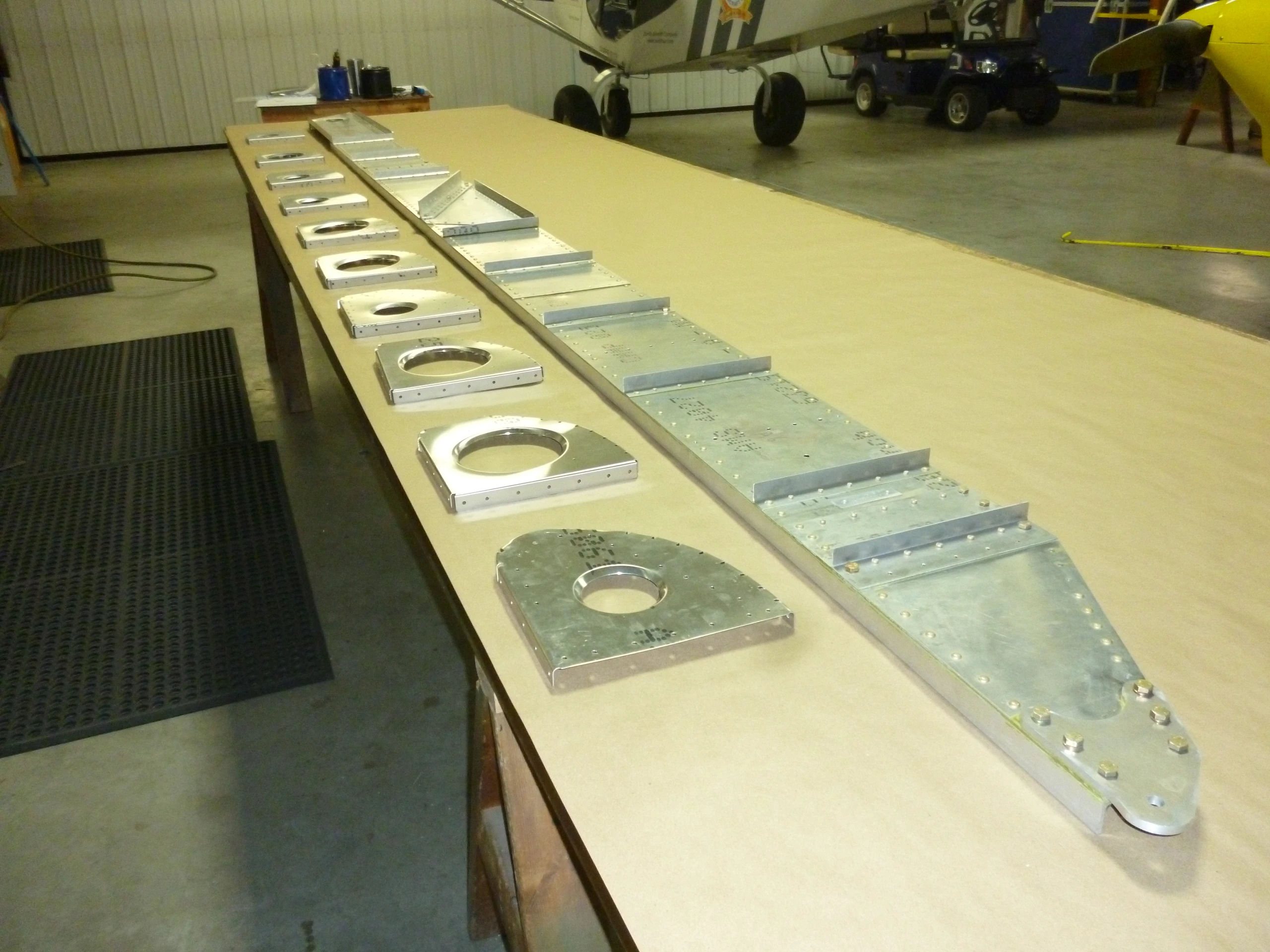

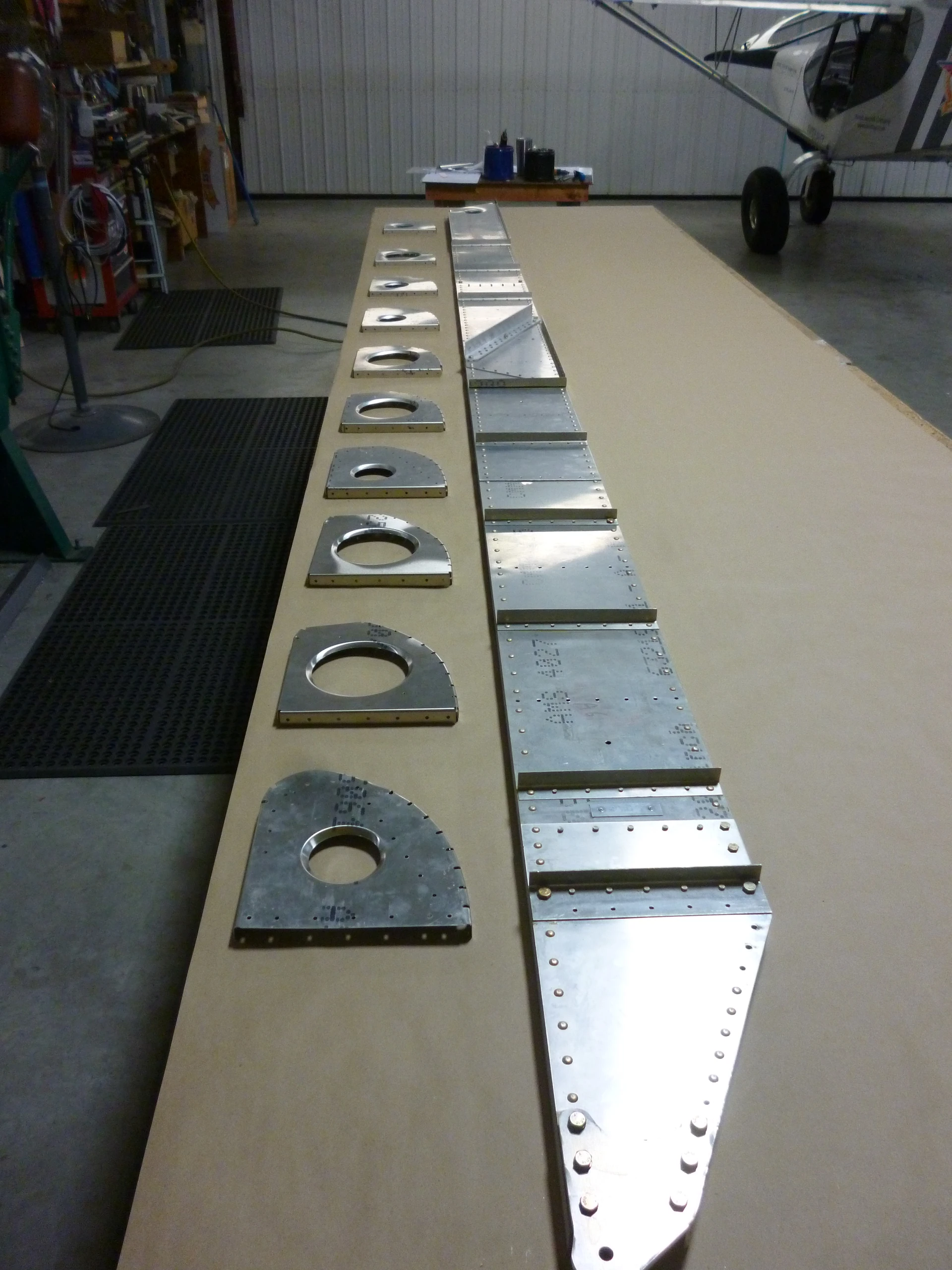

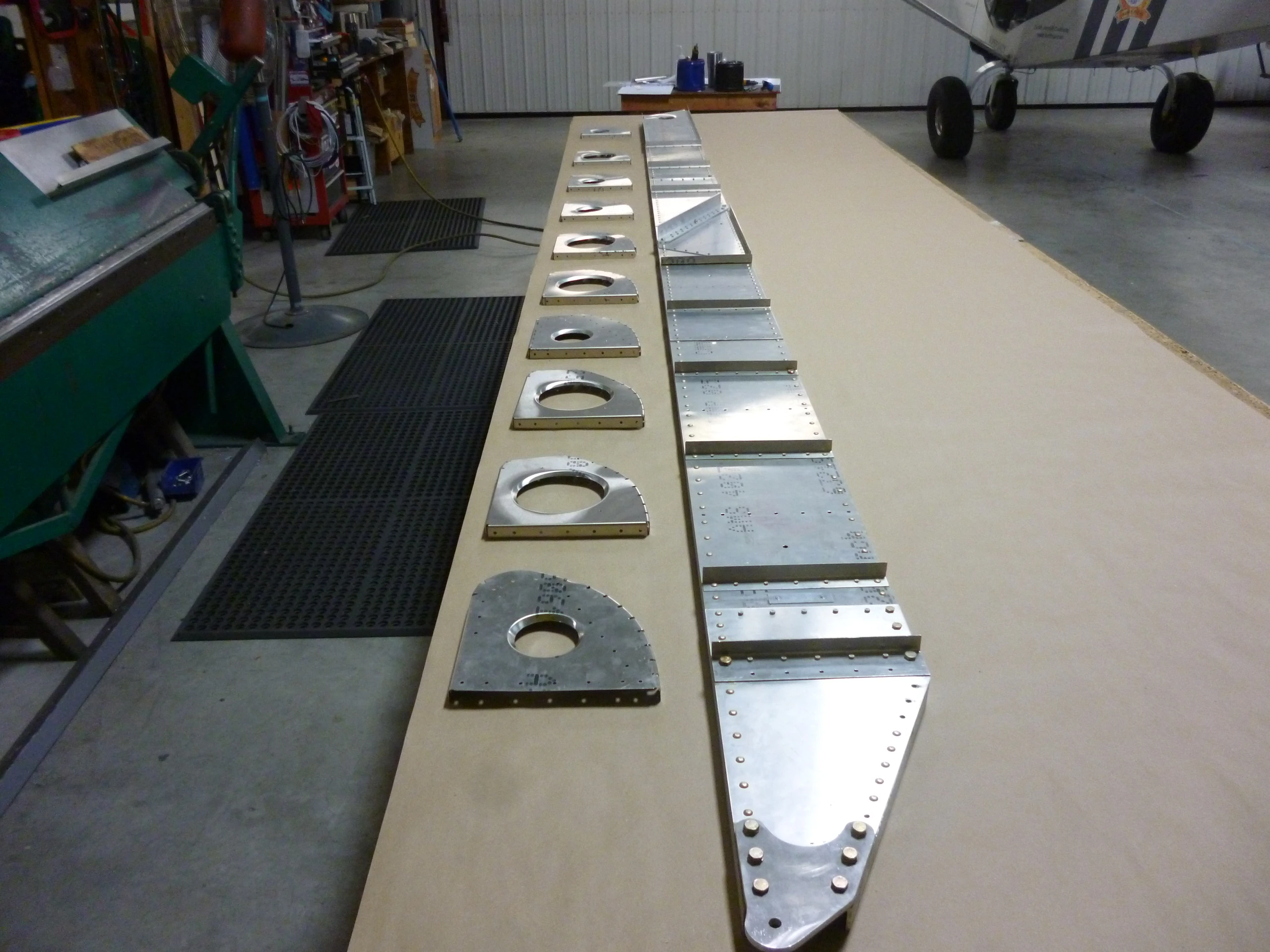

Лист зоны бака
Деталь по исходному IPL: SD75-WW-03
Сборочная схема SD75-WW-03 показывает распорки стенки главного лонжерона в зоне бака.
Сверить со строкой IPL

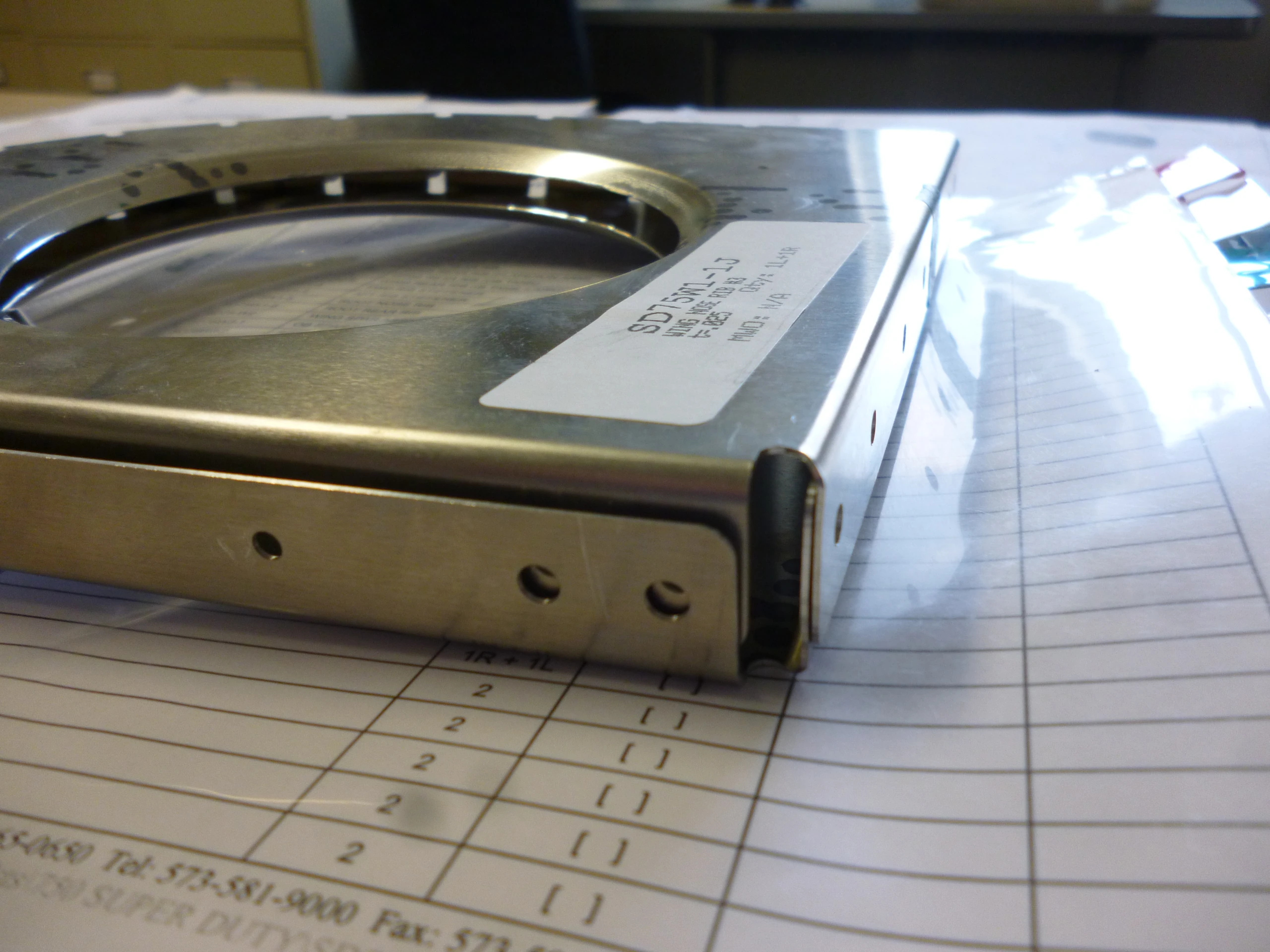

Носовая нервюра №3
Деталь по исходному IPL: SD75W1-1J · Количество: 1L+1R
У NR#3 отверстия нижней полки соответствуют переднему внутреннему уголку подкосика SD75W8-2; ссылка — SD75-WW-08.
Сверить со строкой IPL

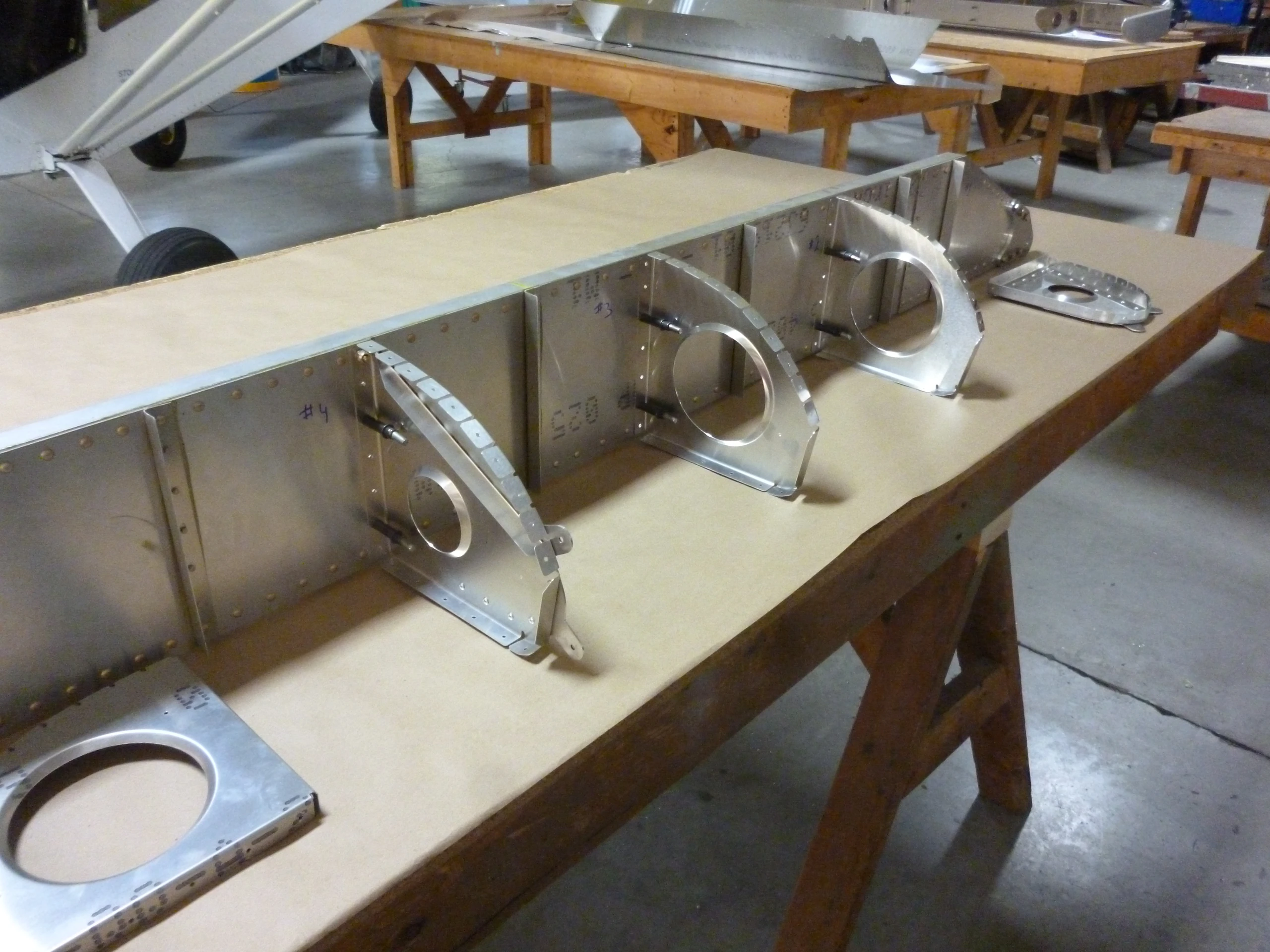

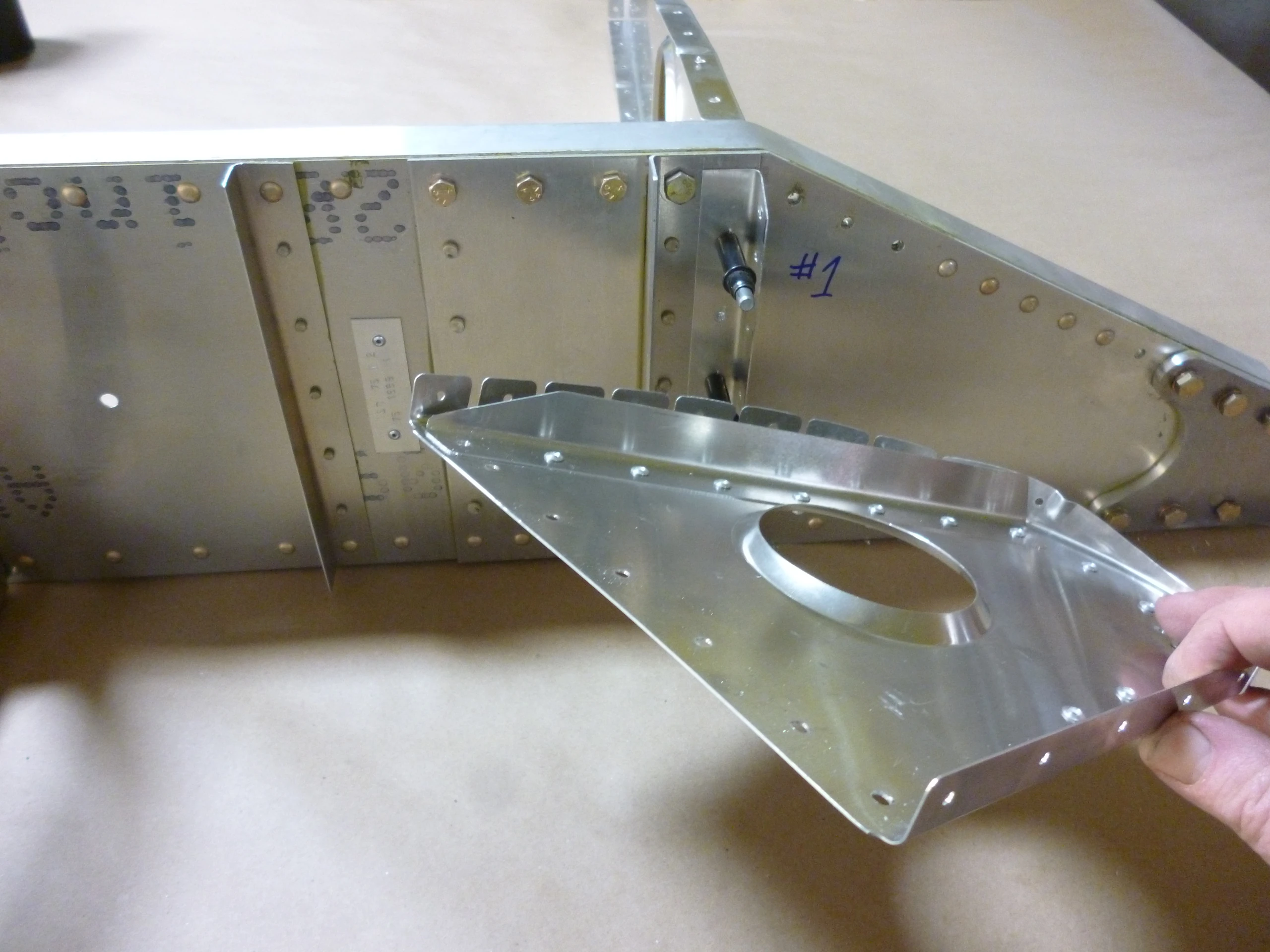

Носовая нервюра №2
Деталь по исходному IPL: SD75W1-1 · Количество: 1L+1R
Установите NR#2 в своё место по WW-03.
Сверить со строкой IPL

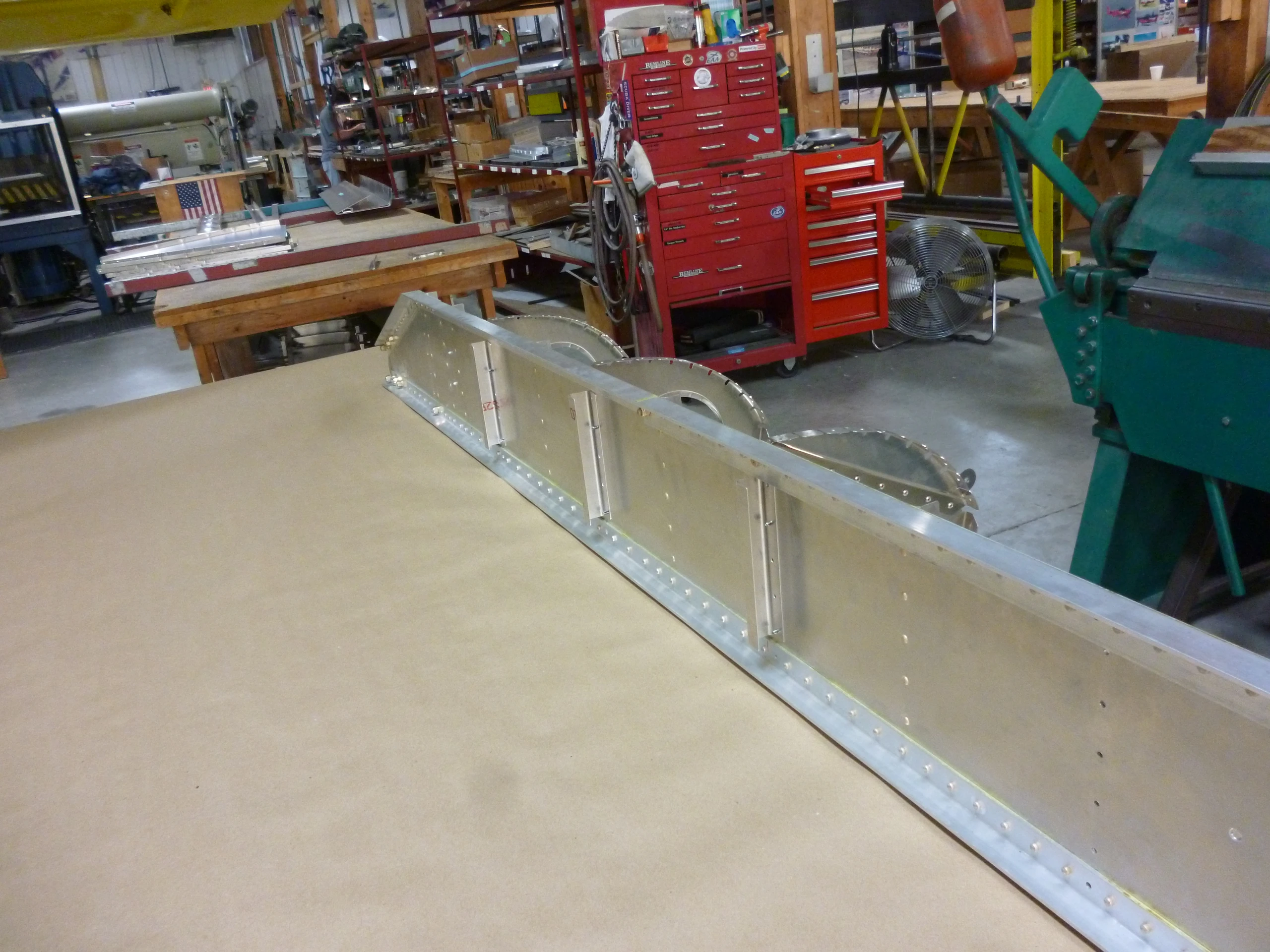

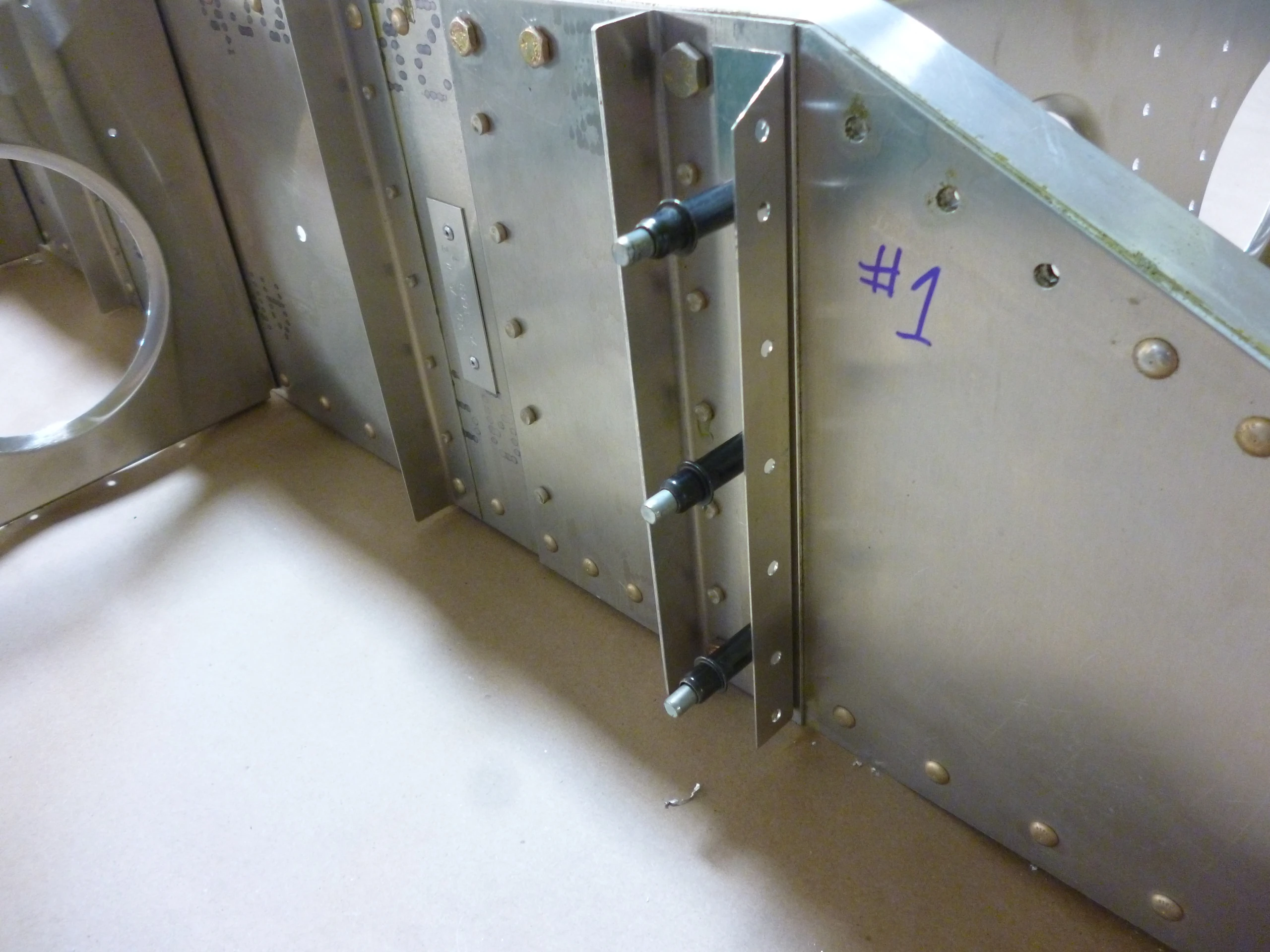

Распорки стенки лонжерона
Деталь по исходному IPL: SD75W6-16 · Количество: 6
Они располагаются с задней стороны лонжерона и соединяются Cleco вместе с носовыми нервюрами.
Сверить со строкой IPL

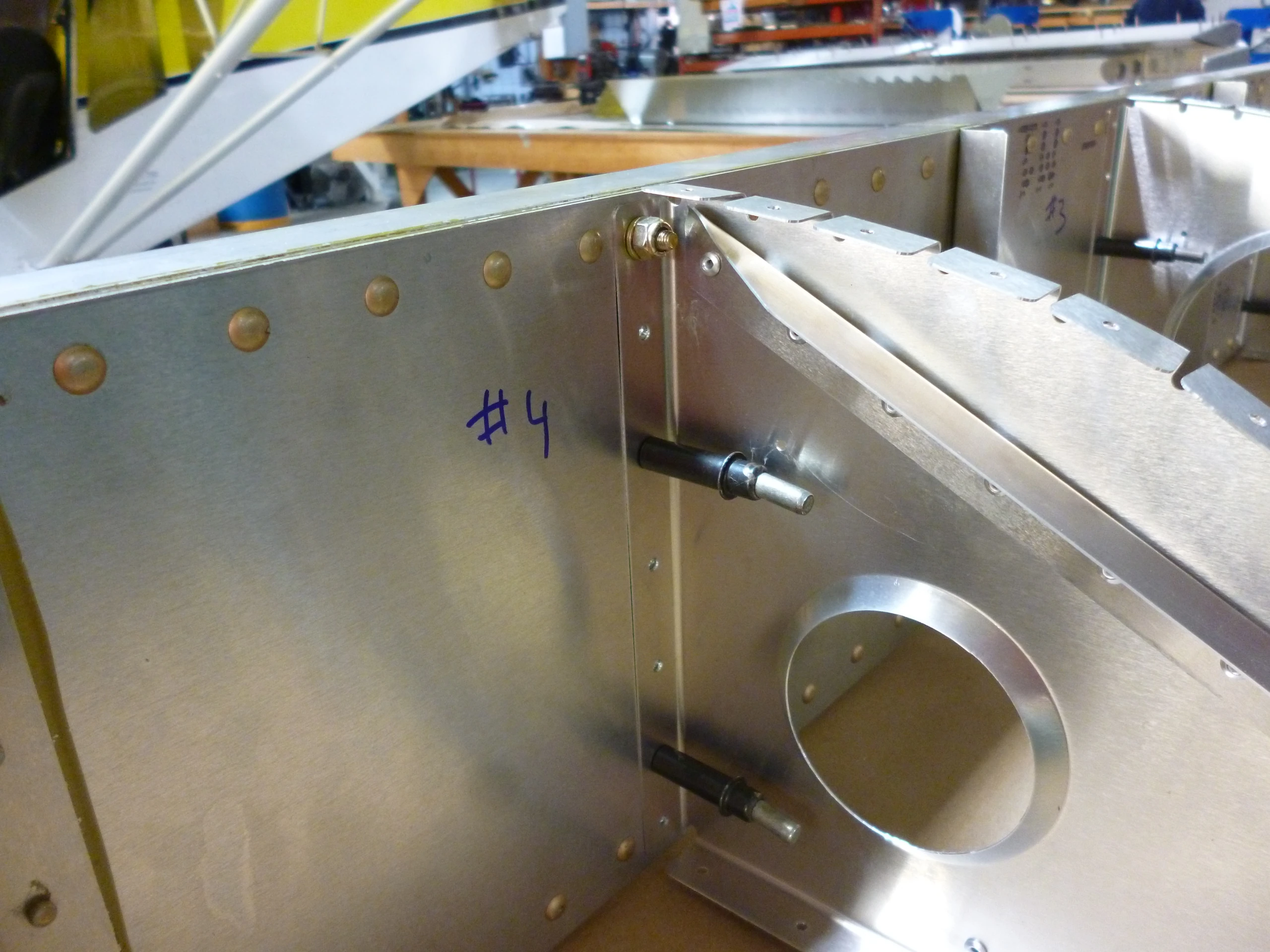

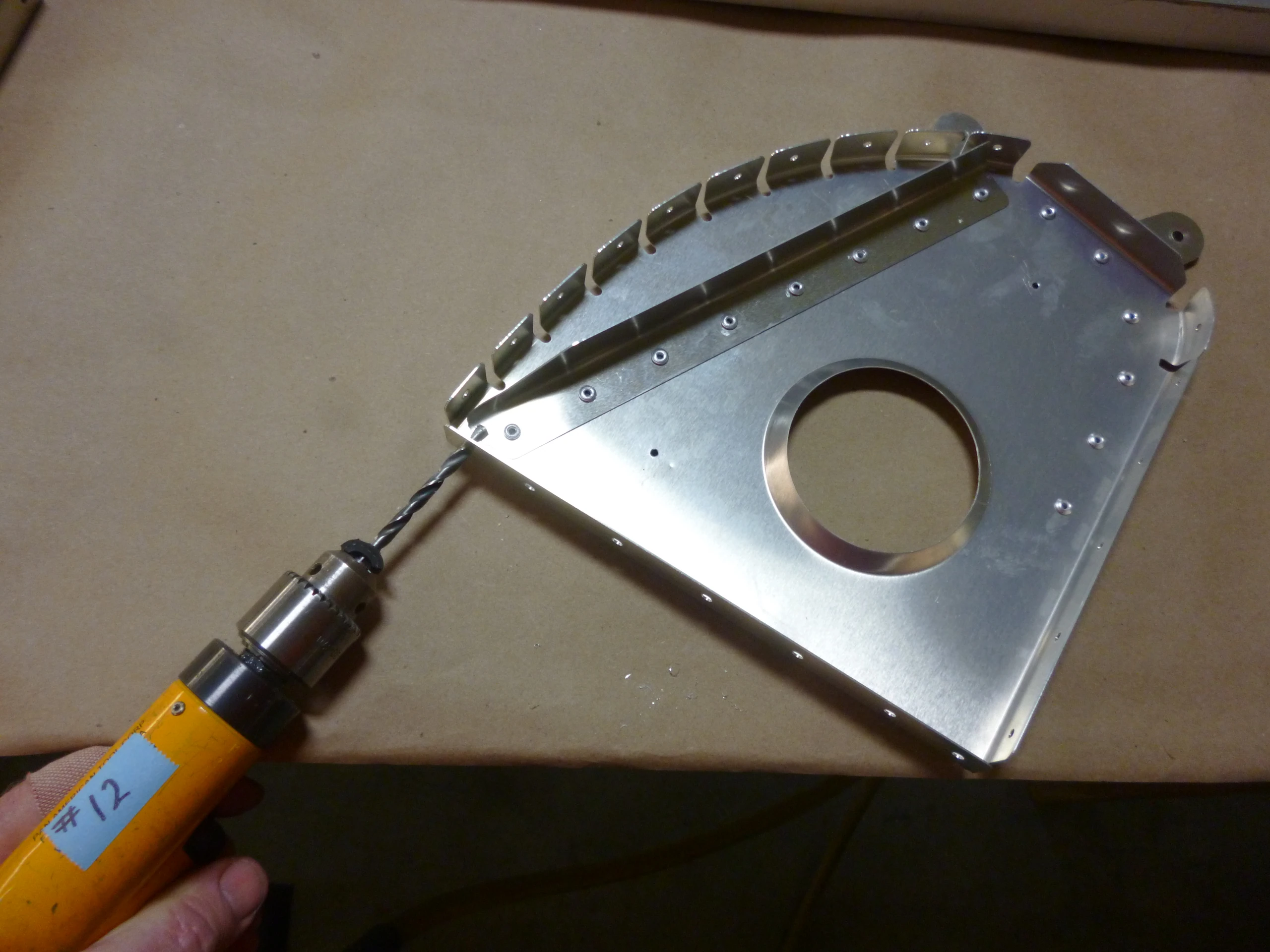

Болт нервюры №4
Деталь по исходному IPL: SD75W1-1S

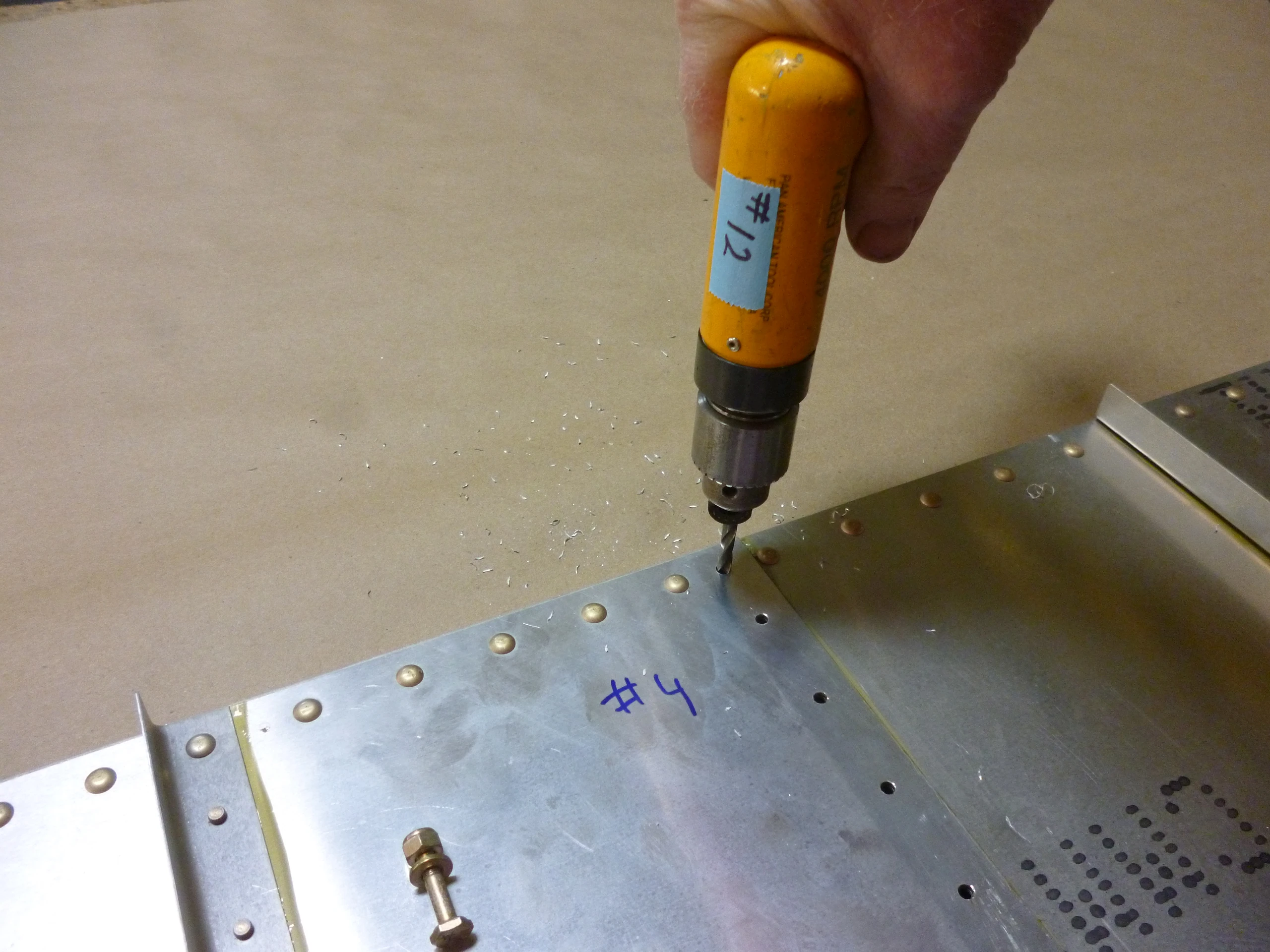

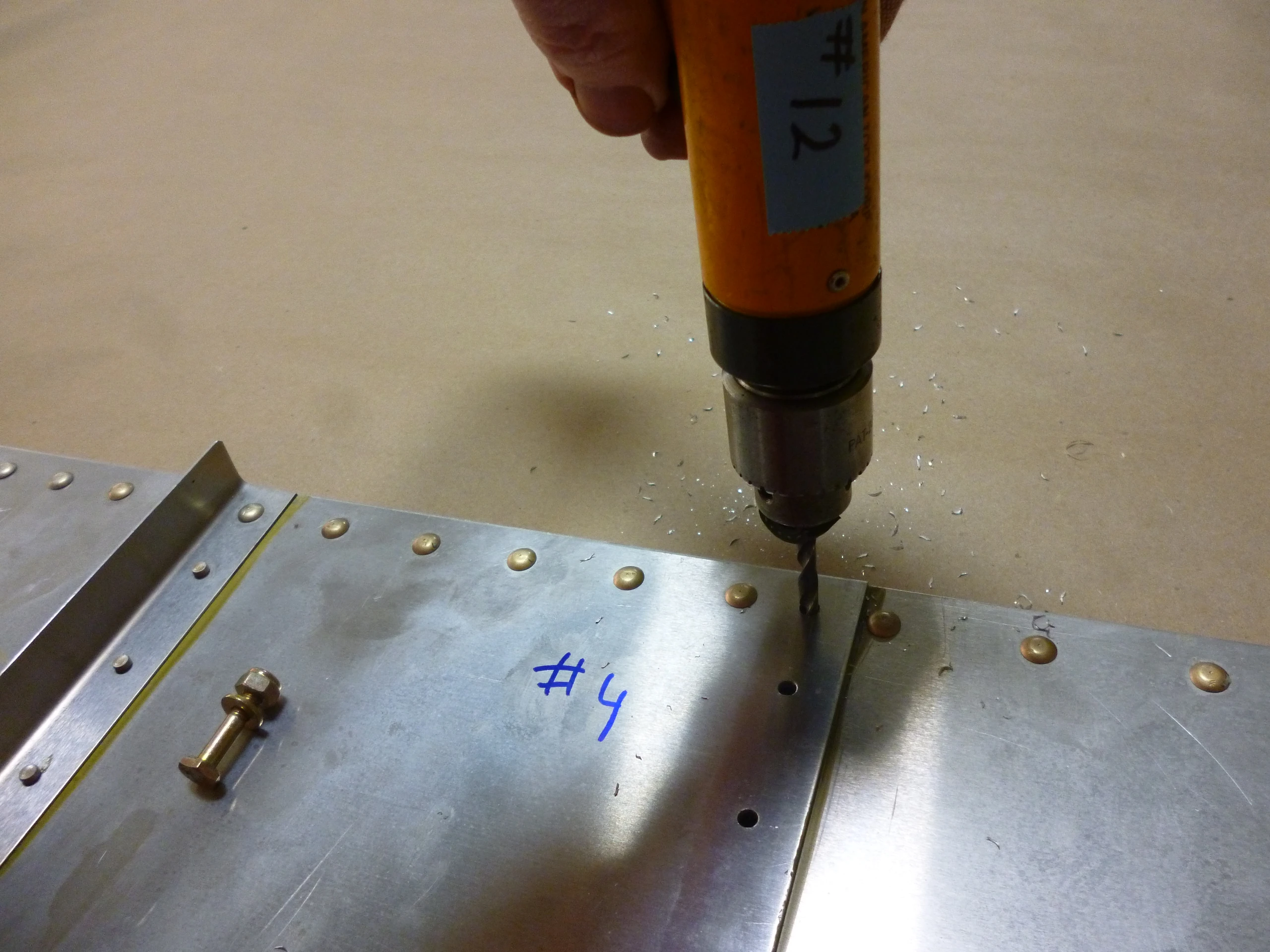

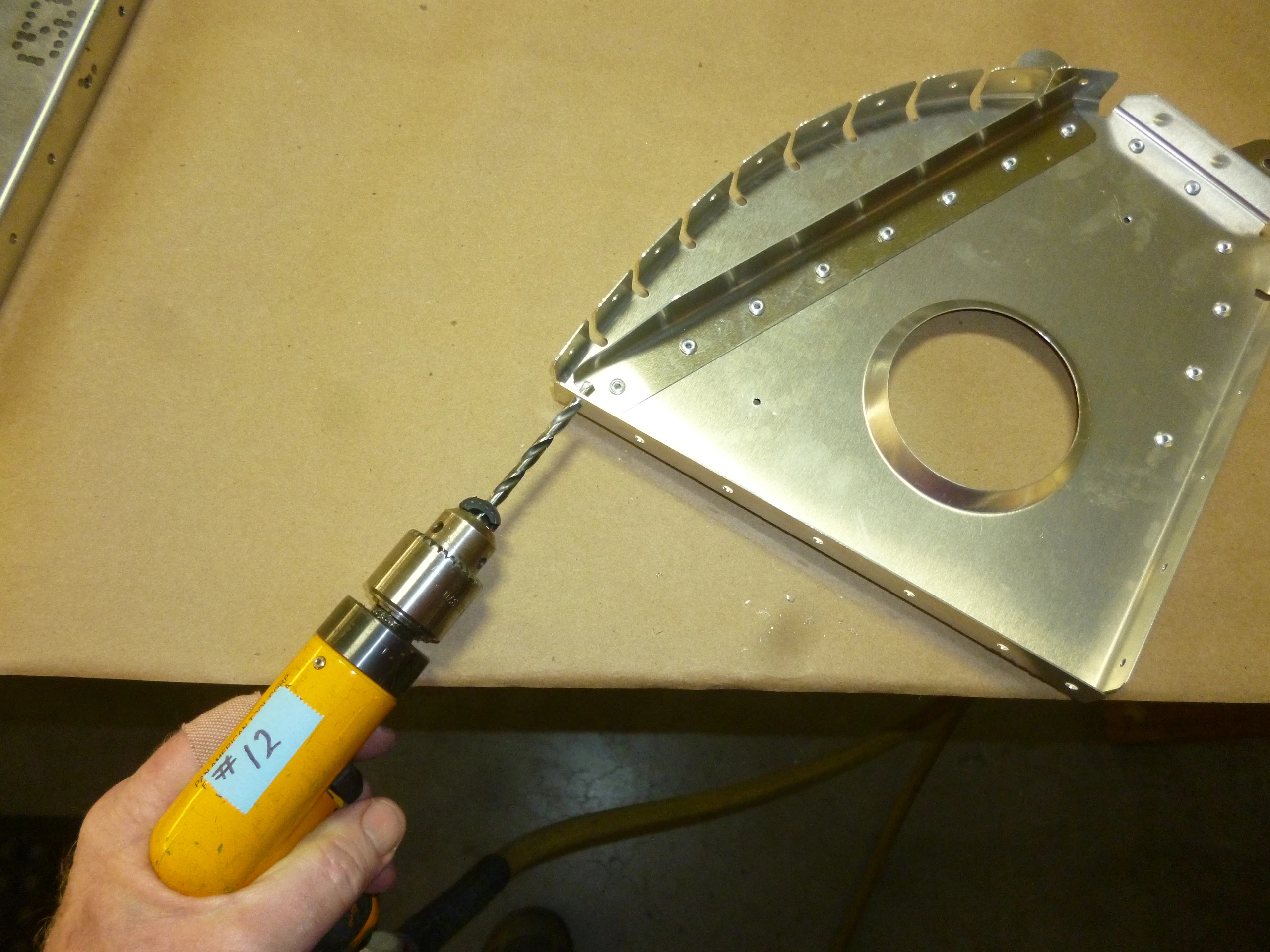

Снимите опорный уголок для доступа к болту. Отверстие болта нервюры №4 раскройте сверлом #12.
Сверить со строкой IPL
Клёпка носовых нервюр у бака
Деталь по исходному IPL: A5
Соедините носовые нервюры 2, 3 и 4 с распорками стенки лонжерона A5.
Сверить со строкой IPL

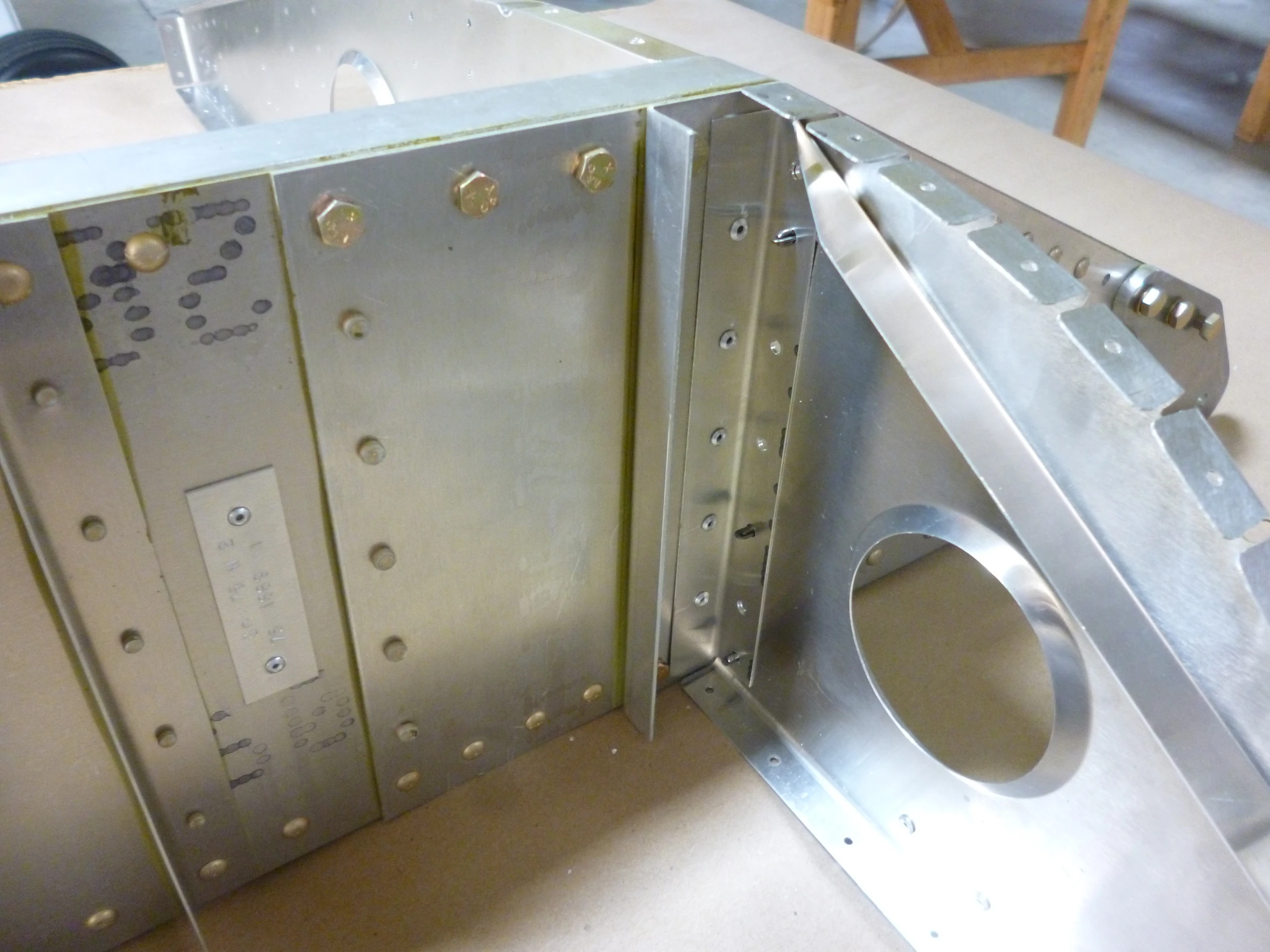

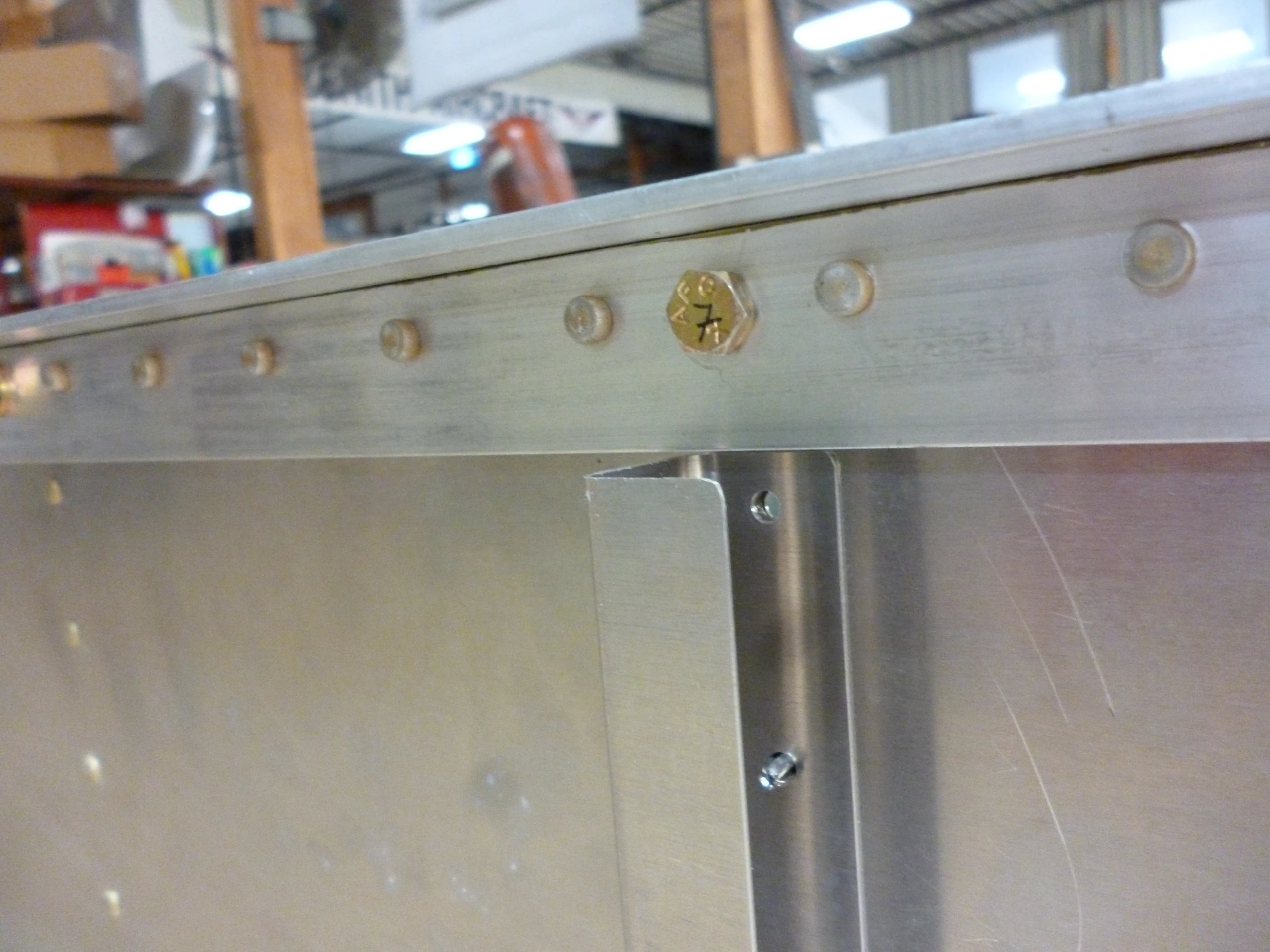

Верхний болт NR#4
Деталь по исходному IPL: AN3-7A · Количество: 2
AN3-7A проходит через верхнее отверстие NR#4 и усиление лонжерона.
Сверить со строкой IPL
Вернуть опорный уголок
Деталь по исходному IPL: A5
Установите опорный уголок NR#4 Cleco, затем приклепайте A5.
Сверить со строкой IPL

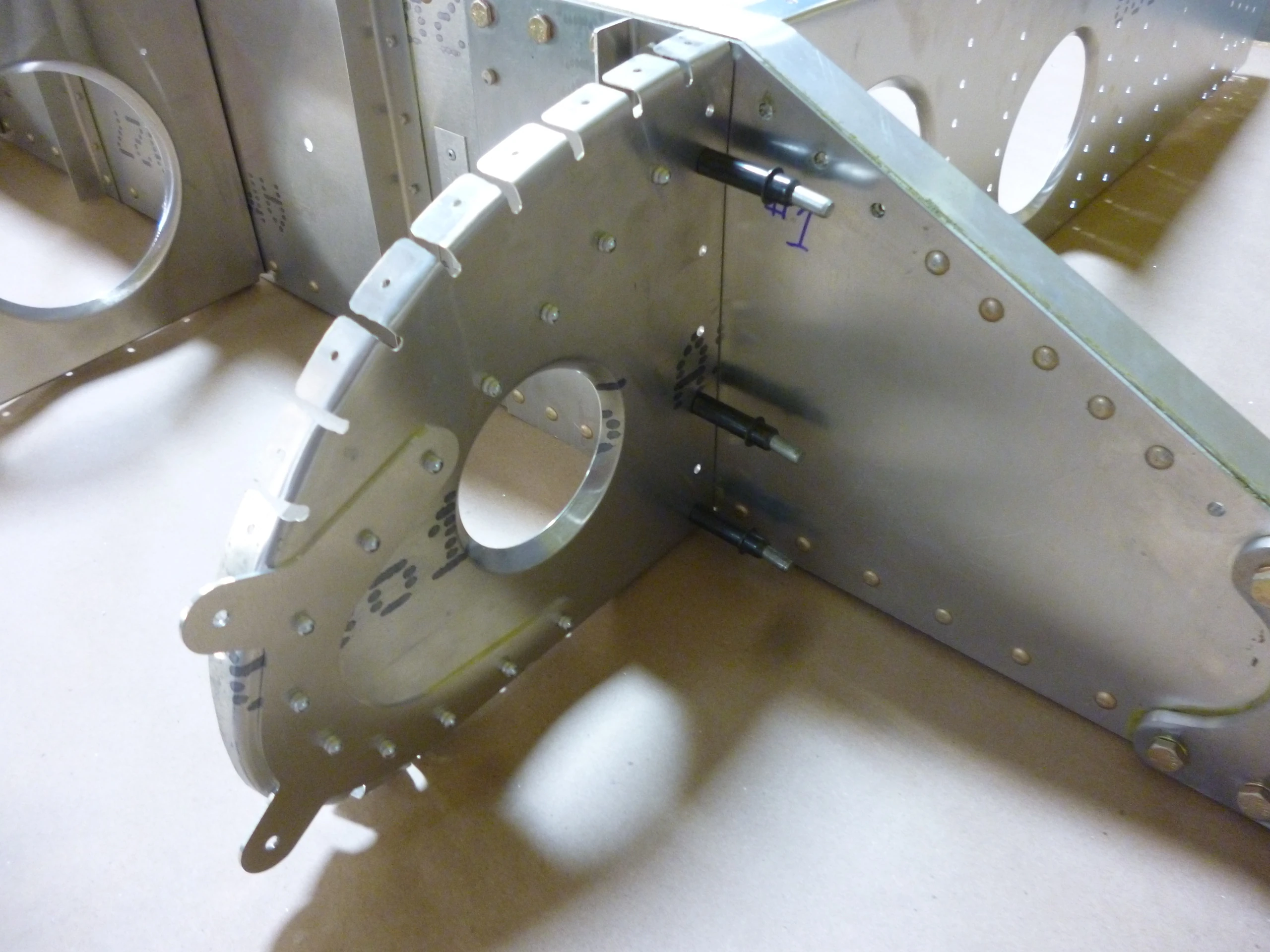

Уголок первой носовой нервюры
Деталь по исходному IPL: SD75W9-1 · Количество: 1L+1R
Соедините уголок с RR#1 Cleco. RR#1 — сборка задней нервюры с SD75-WW-02.
Сверить со строкой IPL
Доступ к клёпке первой нервюры
Деталь по исходному IPL: A5
До клёпки уголка проверьте доступ к соединению NR#1 с его боковой полкой. По источнику удобнее сначала приклепать уголок к лонжерону, затем нервюру к уголку.
Сверить со строкой IPL

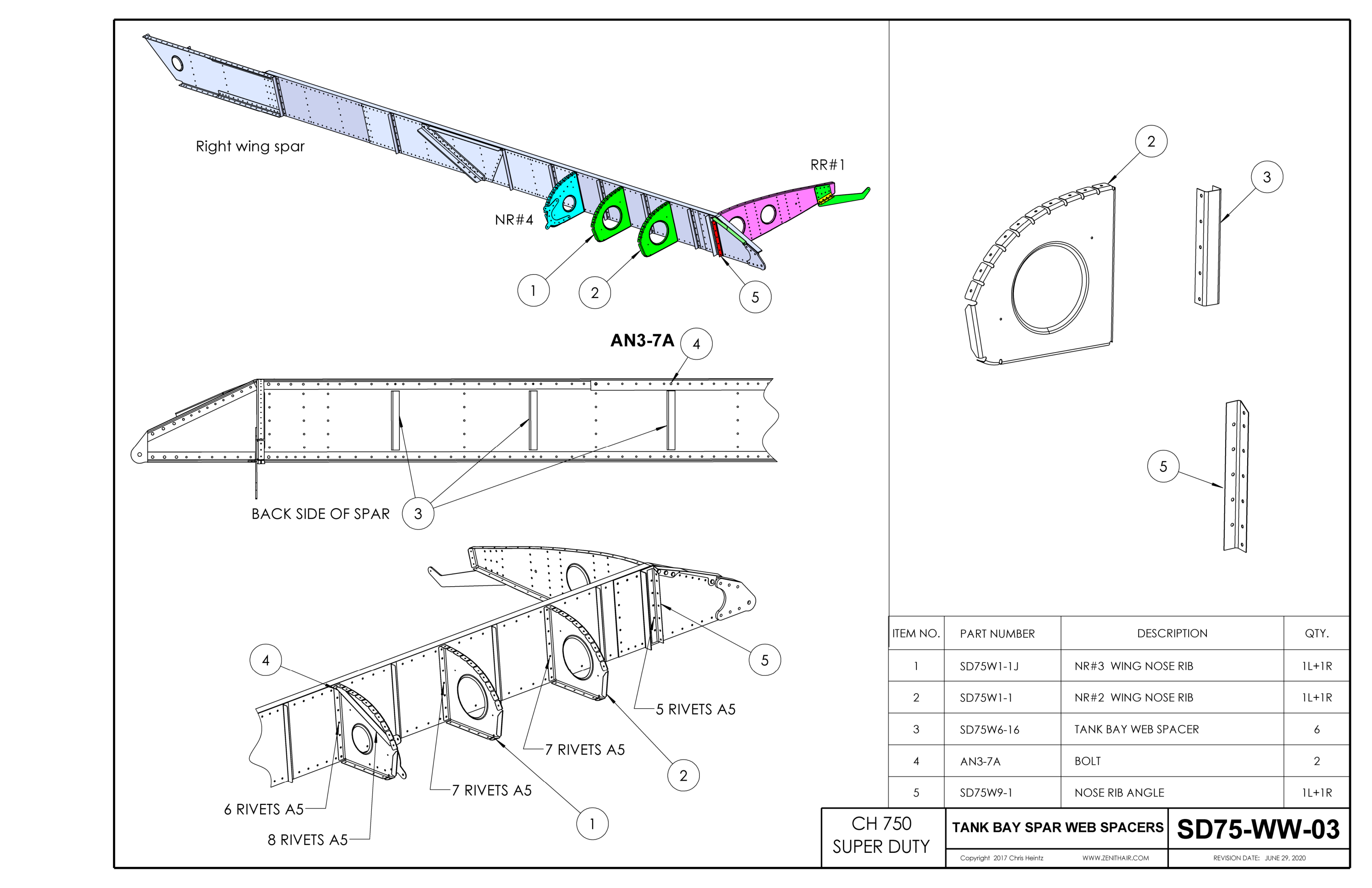

Сборочный чертёж SD75-WW-03
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
