Иллюстрации и порядок сборки

CH 750 SD — Кронштейны предкрылка и флаперона, фото 1
Фото 1
Обозначение в альбоме1.JPG
Редакции и порядок применения

IPL WW-2 · REVISION: June 10, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

Нумерация носовых нервюр идёт от корня: NR#1–NR#10. Перед установкой сравнивайте вырезы полок, а не только похожие формы. Поправка WW-02 от 17.08.2020 задаёт SD75W6-17 в количестве 5L+5R.

Порядок установки по IPL

Носовая нервюра №10

Деталь по исходному IPL: SD75W1-1NR · Количество: 1L+1R

NR#10 имеет вырезы в верхней и нижней полках под удлинитель лонжерона. Носовые нервюры нумеруются от корня от 1 до 10.

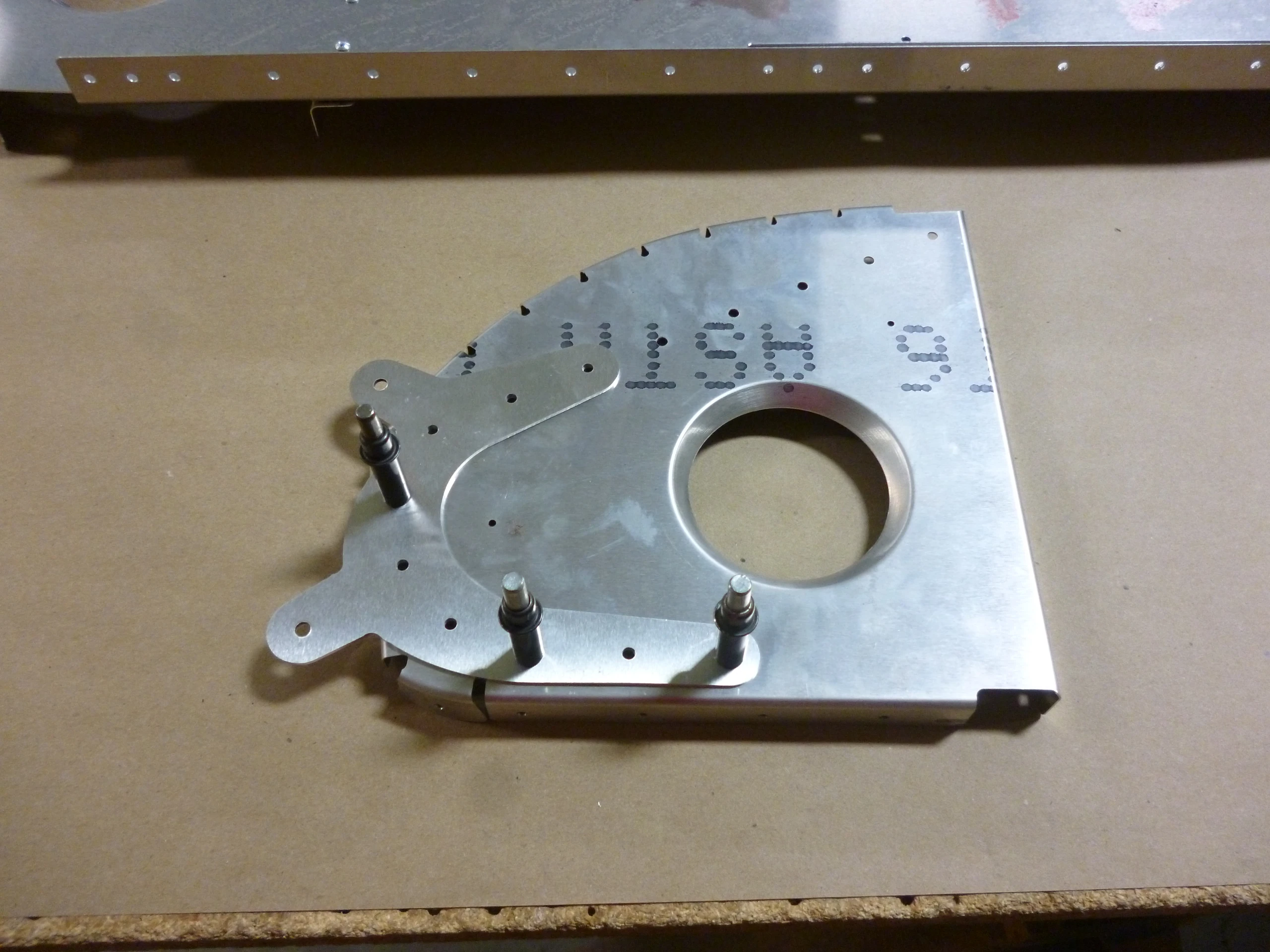

CH 750 SD — Кронштейны предкрылка и флаперона, фото 1
Носовая нервюра №10 — иллюстрация из альбома

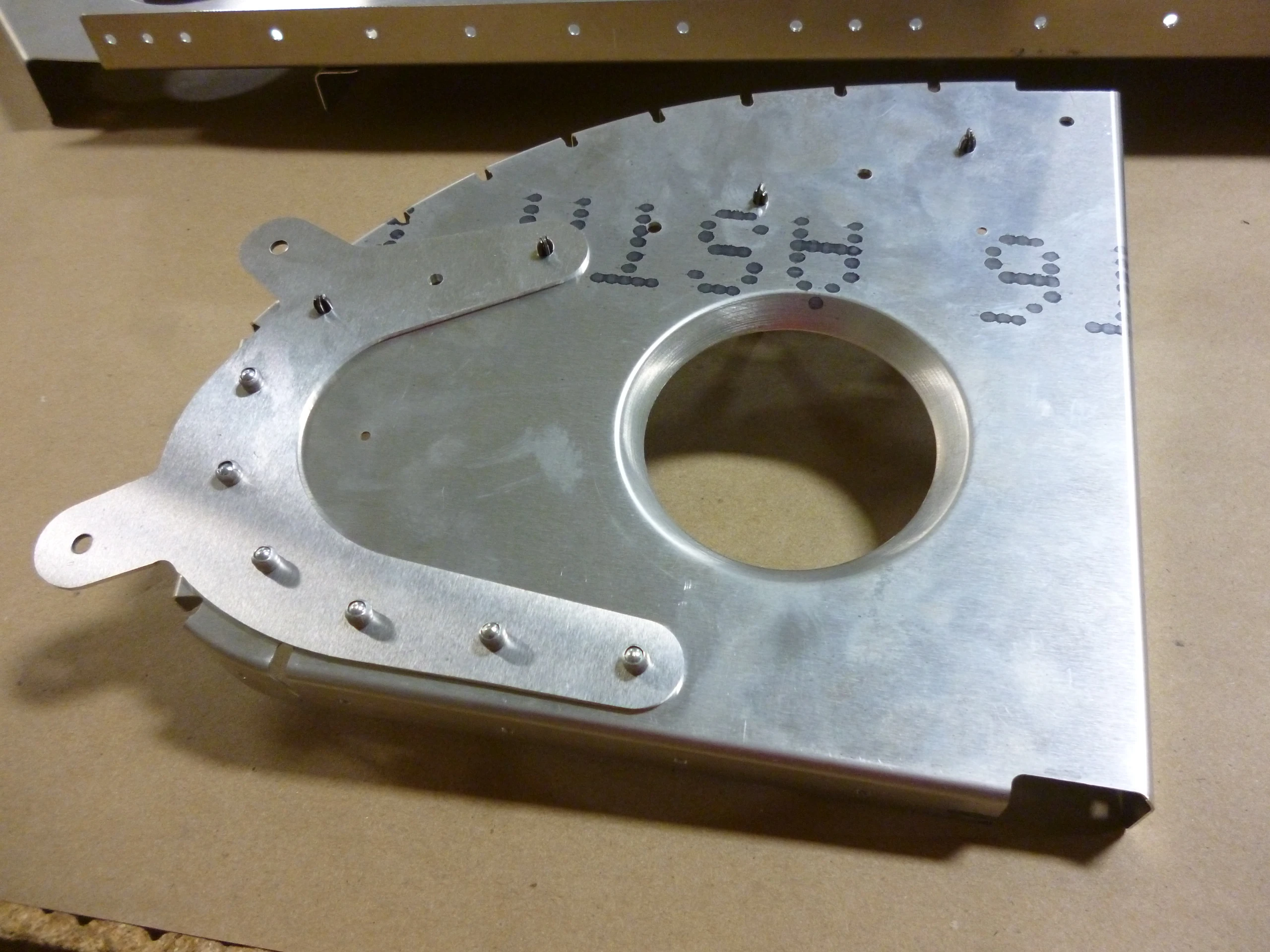

CH 750 SD — Кронштейны предкрылка и флаперона, фото 2
Носовая нервюра №10 — иллюстрация из альбома
Сверить со строкой IPL
WING NOSE RIB SLAT NR #10 NR#10 The nose ribs are number from 1 to 10, the numbers start at the root. NR#10 has is a cutout in the top and bottom flange to make room for the spar extension.

Первая носовая нервюра

Деталь по исходному IPL: SD75W1-1SS · Количество: 1L+1R

NR#1 не имеет задней полки к лонжерону и является полной нервюрой в зоне корневой обшивки.

Сверить со строкой IPL
WING NOSE RIB SLAT NO REAR FLANGE NR#1 The first nose rib is without a spar flange and is a full rib for the root skin.

Нервюры креплений предкрылка

Деталь по исходному IPL: SD75W1-1S · Количество: 3L+3R

У NR#4, NR#7 и NR#8 полки направлены наружу по размаху.

Сверить со строкой IPL
WING NOSE RIB SLAT NR#4, NR#7, NR#8 The flanges point outboard on of the nose ribs.

Кронштейны предкрылка

Деталь по исходному IPL: SD75W3-6 · Количество: 10

Соедините кронштейны с предназначенными для них нервюрами Cleco.

CH 750 SD — Кронштейны предкрылка и флаперона, фото 3
Кронштейны предкрылка — иллюстрация из альбома
Сверить со строкой IPL
SLAT ATTACHMENT Cleco the slat attachment to the slat ribs

Опорные уголки

Деталь по исходному IPL: SD75W3-7 · Количество: 5L+5R

Установите опорные уголки на нервюры Cleco. Первые три отверстия общие с кронштейнами крепления предкрылка.

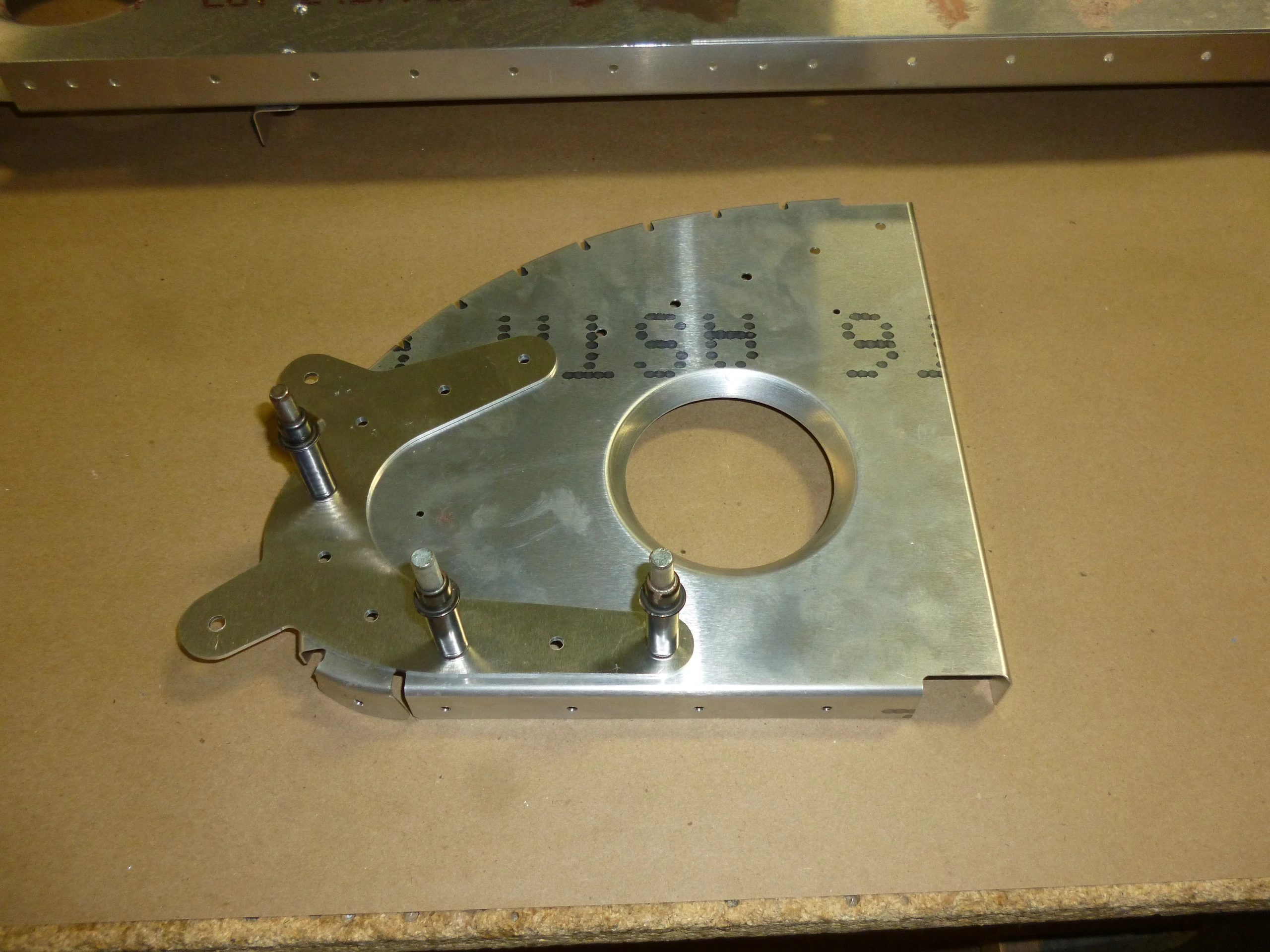

CH 750 SD — Кронштейны предкрылка и флаперона, фото 4
Опорные уголки — иллюстрация из альбома

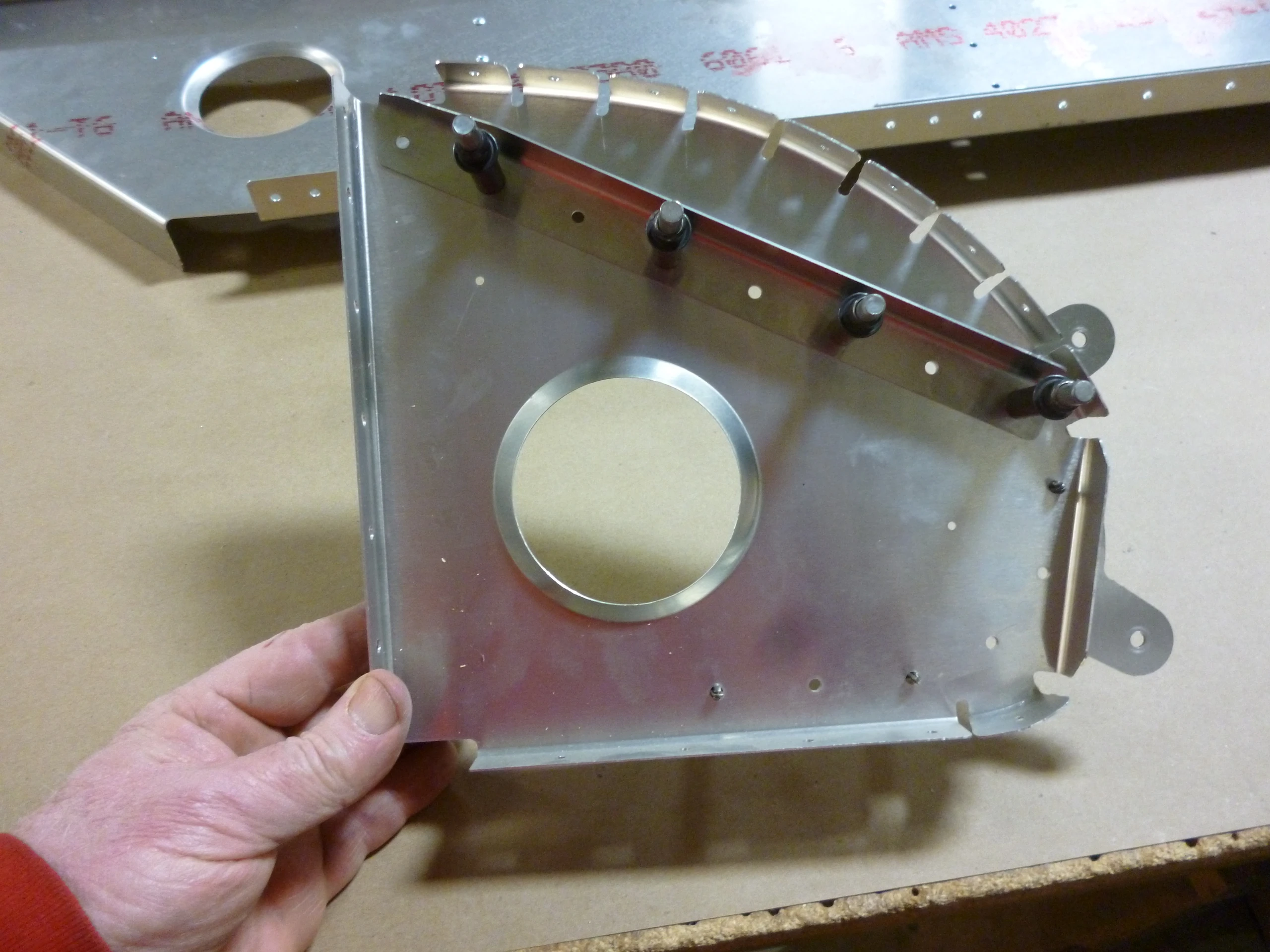

CH 750 SD — Кронштейны предкрылка и флаперона, фото 5
Опорные уголки — иллюстрация из альбома

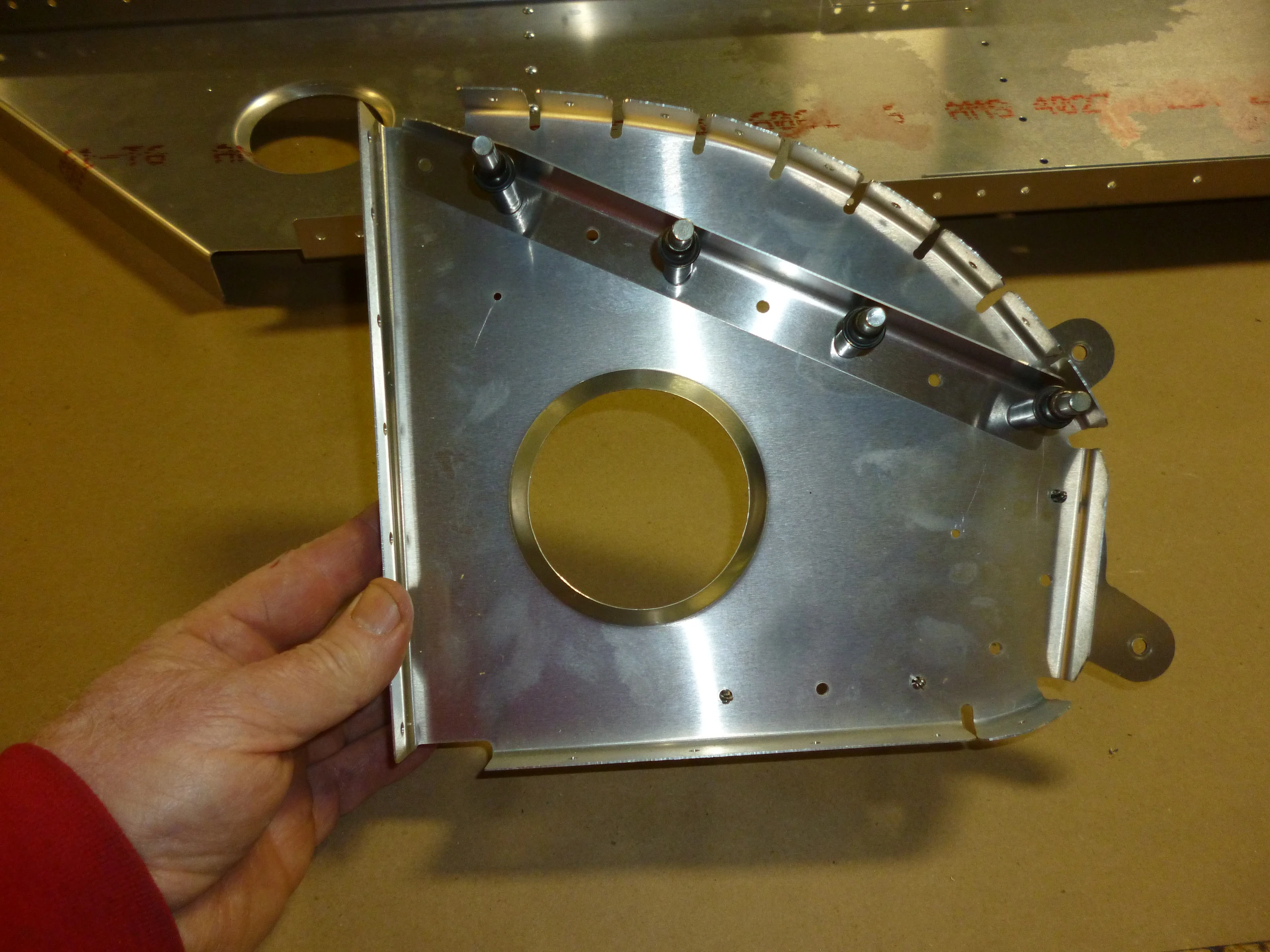

CH 750 SD — Кронштейны предкрылка и флаперона, фото 6
Опорные уголки — иллюстрация из альбома
Сверить со строкой IPL
SLAT ATTACHMENT SUPPORT ANGLE Cleco the support angle to the slat ribs. The first 3 holes are common with the slat attachment brackets.

Клёпка кронштейнов

Деталь по исходному IPL: A5

Приклепайте кронштейн к нервюре A5. Соединение опорного уголка с нервюрой пока отложите до клёпки самой нервюры к лонжерону.

Сверить со строкой IPL
RIVETS Rivet the slat attachment to the rib. Wait to rivet the support angle to the rib until you have riveted the rib to the spar.

Кронштейны флаперона

Деталь по исходному IPL: SD75W3-8 · Количество: 10

Их можно установить сейчас или после примерки нижней обшивки. По исходнику примерять обшивку немного легче без выступающих кронштейнов.

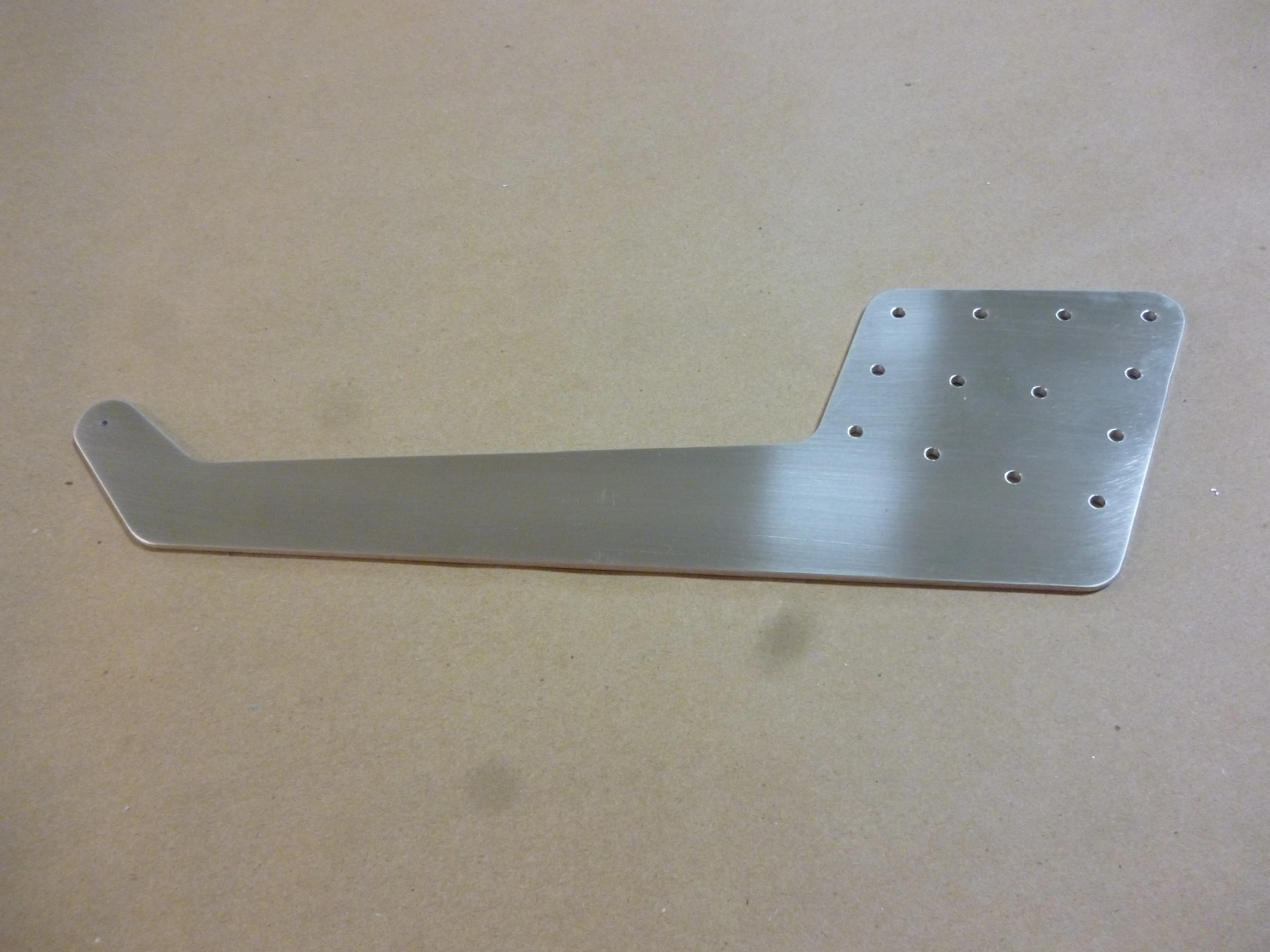

CH 750 SD — Кронштейны предкрылка и флаперона, фото 7
Кронштейны флаперона — иллюстрация из альбома
Сверить со строкой IPL
FLAPERON ARM The flaperon arms can be installed now or after the bottom skin is position. It is a little easier to position the skin without the flaperon arms on.

Задние нервюры с кронштейном

Деталь по исходному IPL: SD75W1-2FB · Количество: 3L+3R

Соедините кронштейн флаперона с нервюрой Cleco, затем установите уголки Cleco.

Сверить со строкой IPL
WING REAR RIB — FLAPERON ARM Cleco the flaperon arm to the rib. Cleco the L angles.

Уголки кронштейна флаперона

Деталь по исходному IPL: SD75W6-17 · Количество: 5L+5R

Уголок лежит поверх кронштейна; установите Cleco.

Сверить со строкой IPL
FLAPERON ARM L ANGLE The L angle overlaps on top of the flaperon arm – cleco

Промежуточная нервюра вспомогательного лонжерона

Деталь по исходному IPL: SD75W3-5FB · Количество: 1L+1R

Соедините с ней кронштейн флаперона и уголки Cleco.

Сверить со строкой IPL
AUX REAR SPAR INTERCOASTAL RIB (FLAPERON ARM) Cleco the flaperon arm to the rib. Cleco the L angles.

Внутренняя нервюра бака с кронштейном

Деталь по исходному IPL: SD75W1-2KFB · Количество: 1L+1R

Соедините кронштейн флаперона с нервюрой и уголками Cleco.

Сверить со строкой IPL
WING REAR RIB — IB TANK FLAPERON ARM Cleco the flaperon arm to the rib. Cleco the L angles.

Клёпка кронштейнов флаперона

Деталь по исходному IPL: A5

Соедините кронштейн, нервюру и уголок A5 по WW-02.

Сверить со строкой IPL
RIVETS Rivet the flaperon bracket to the Rib and L angle

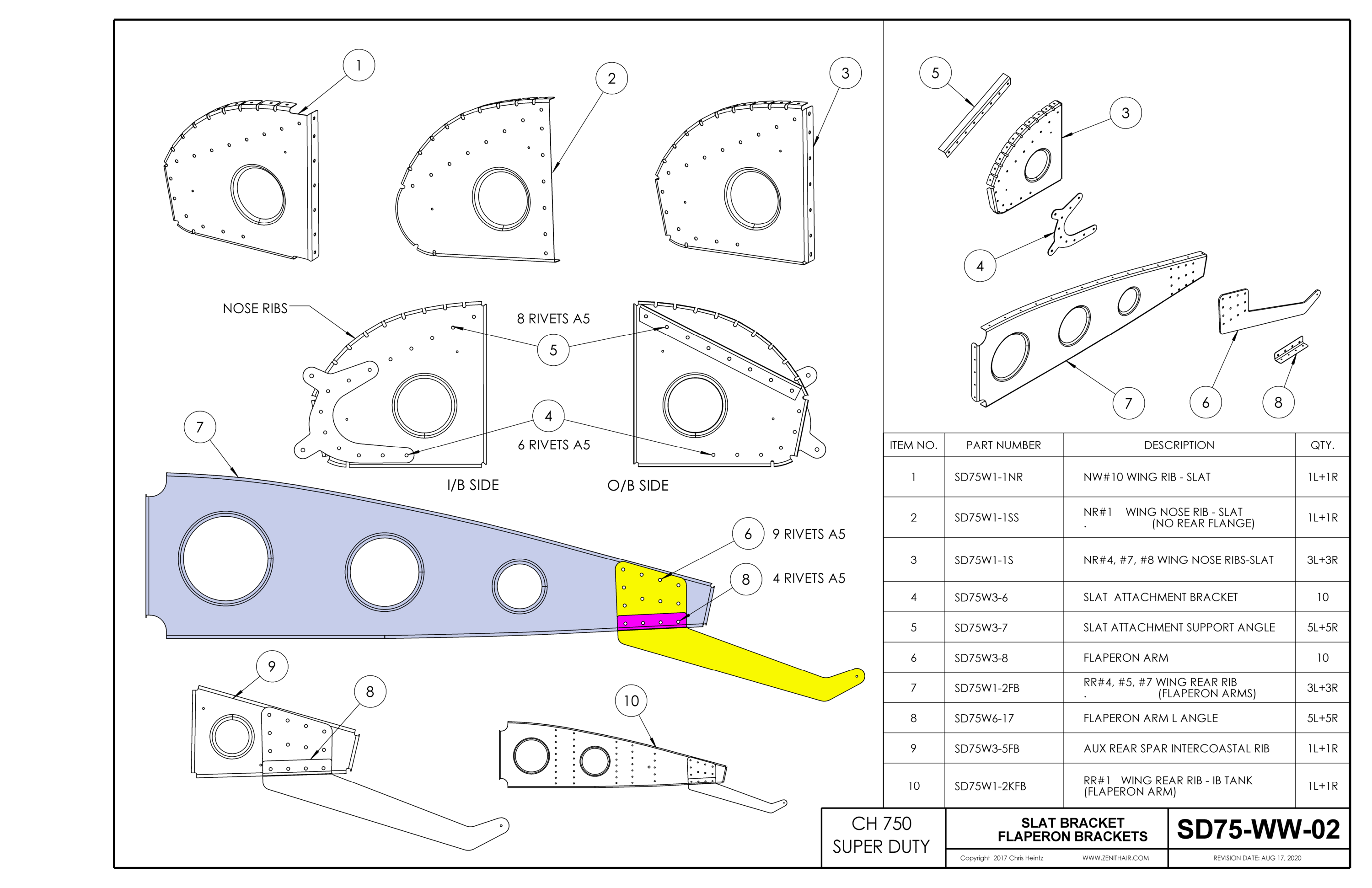

Сборочный чертёж SD75-WW-02

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.

Сборочный чертёж SD75-WW-02
