Иллюстрации и порядок сборки
Обозначение в альбоме

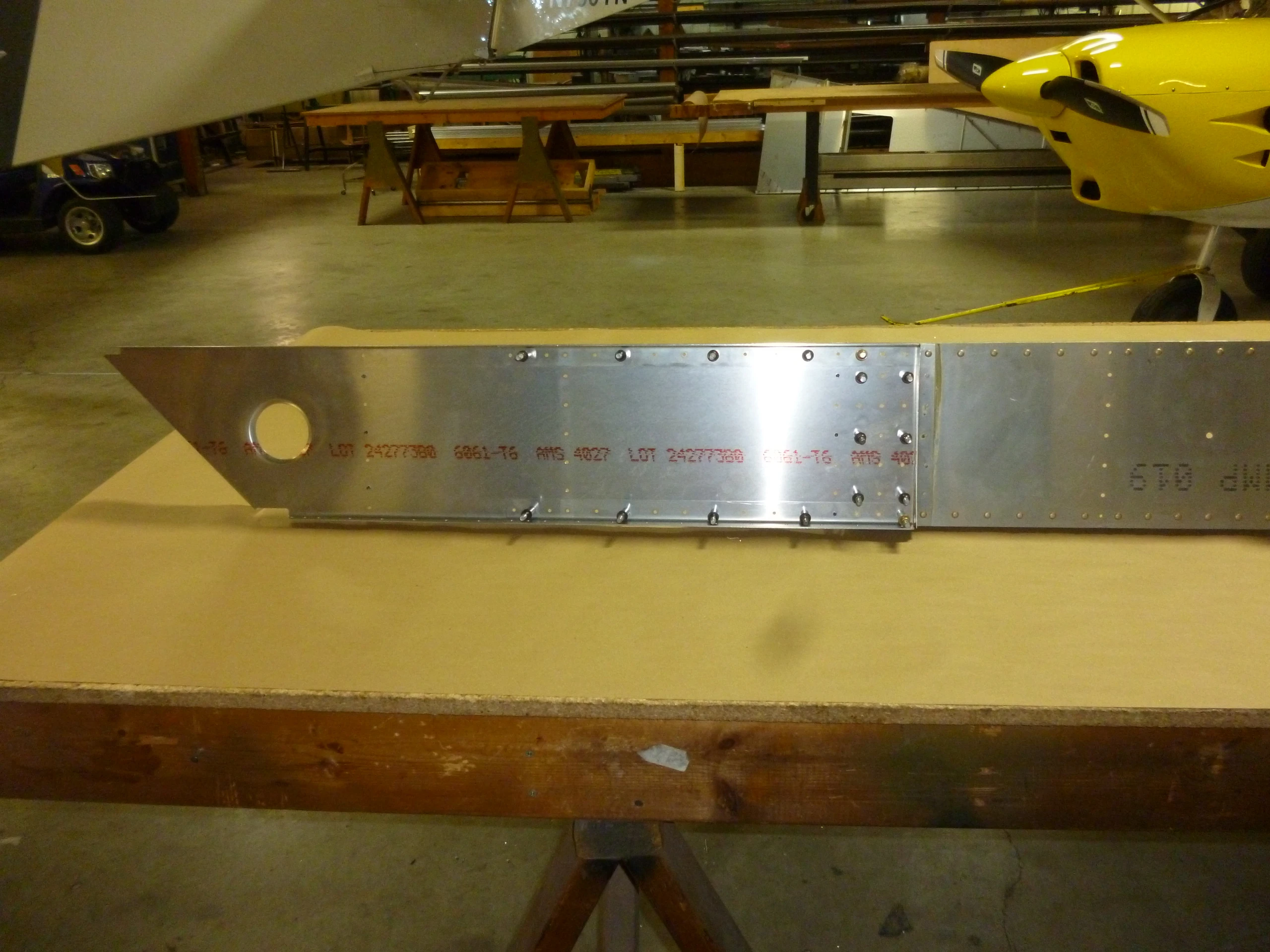

1 SD75W3-1 OB Spar Extension.jpgРедакции и порядок применения
IPL WW-1 · REVISION: June 10, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Начните с правого крыла. Шесть A6 в стыке на крыло распределены по три сверху и снизу; количество 12 в IPL и таблице относится к паре крыльев. Отверстия станции нервюры №10 оставляются до установки нервюры.
Порядок установки по IPL
Начать с правого крыла
Деталь по исходному IPL: SD75-WW-01
Используйте собственный сборочный лист SD75-WW-01; источник предписывает начать с правого крыла.
Сверить со строкой IPL

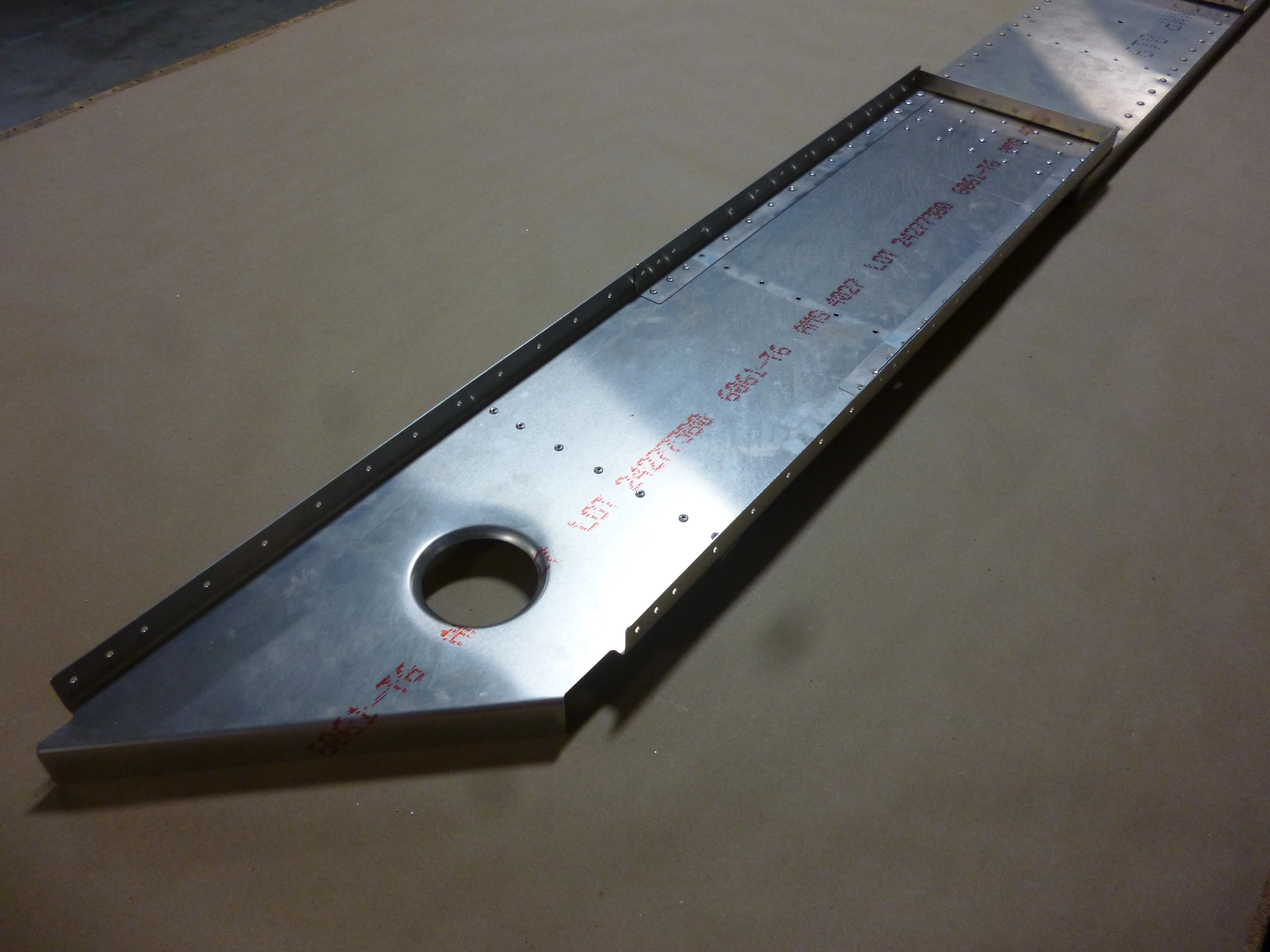

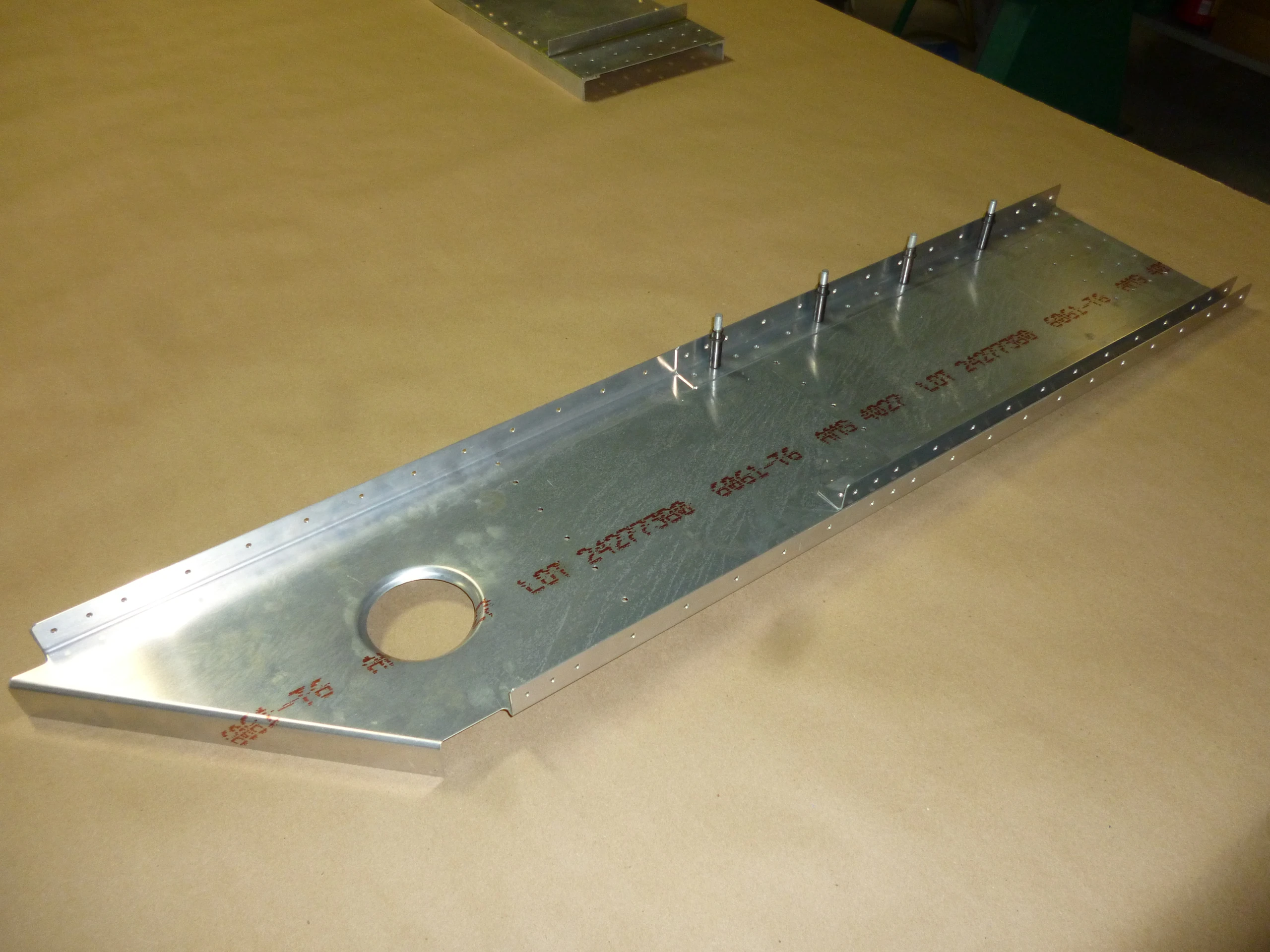

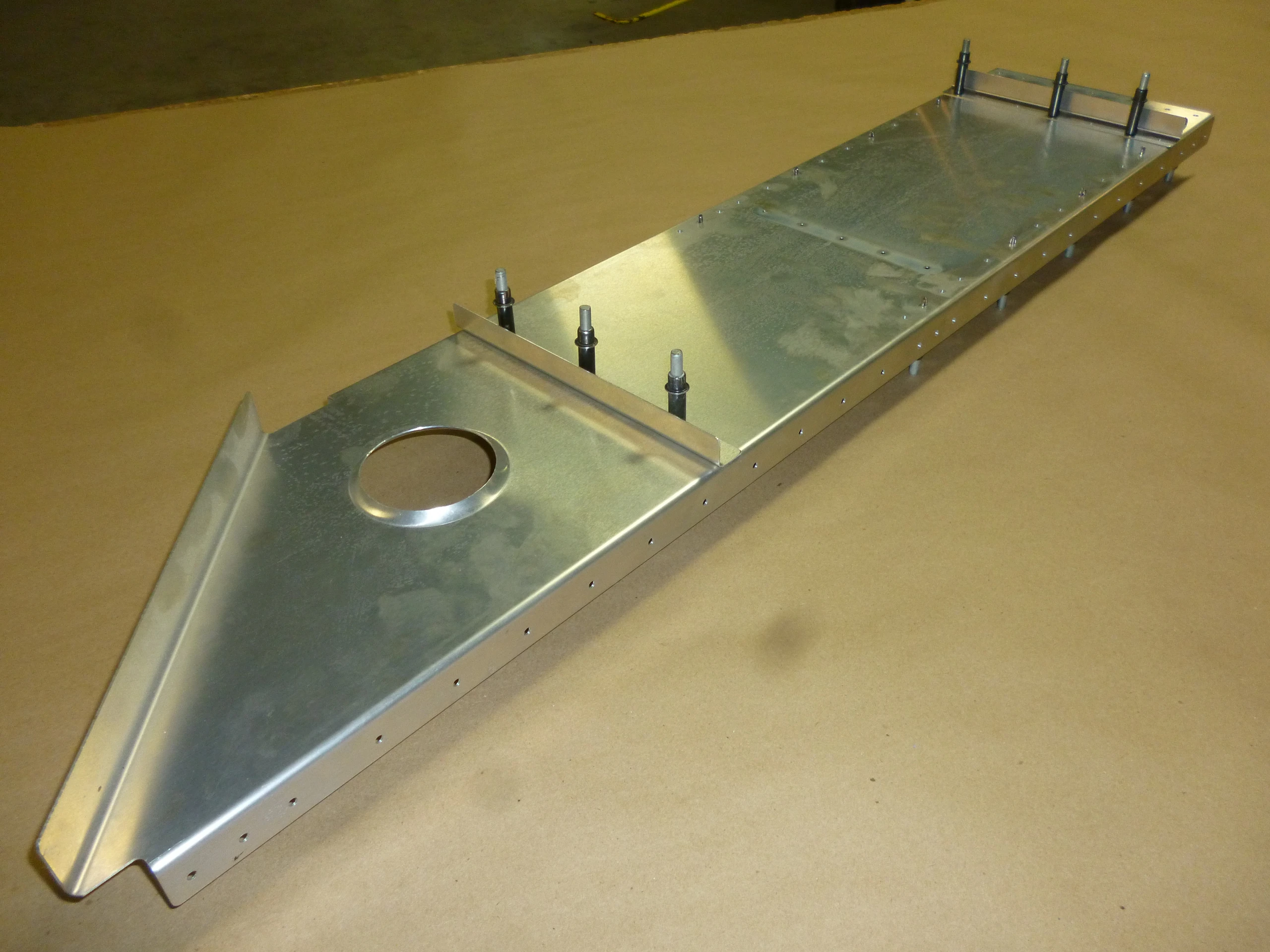

Удлинитель лонжерона
Деталь по исходному IPL: SD75W3-1 · Количество: 1L+1R
Удлинитель SD75W3-1 имеет левое и правое исполнение. Расположение усилений показано на WW-01.
Сверить со строкой IPL

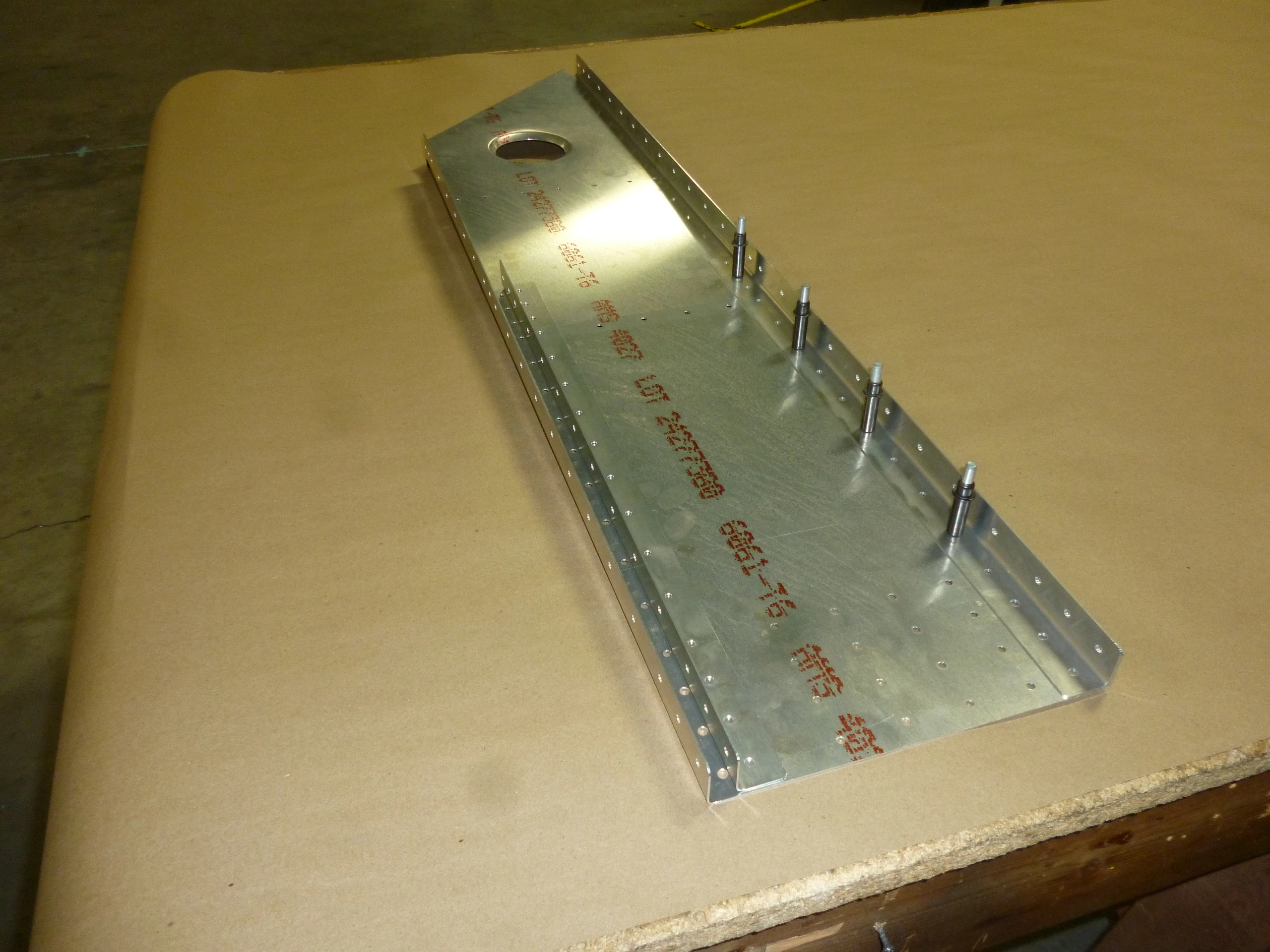

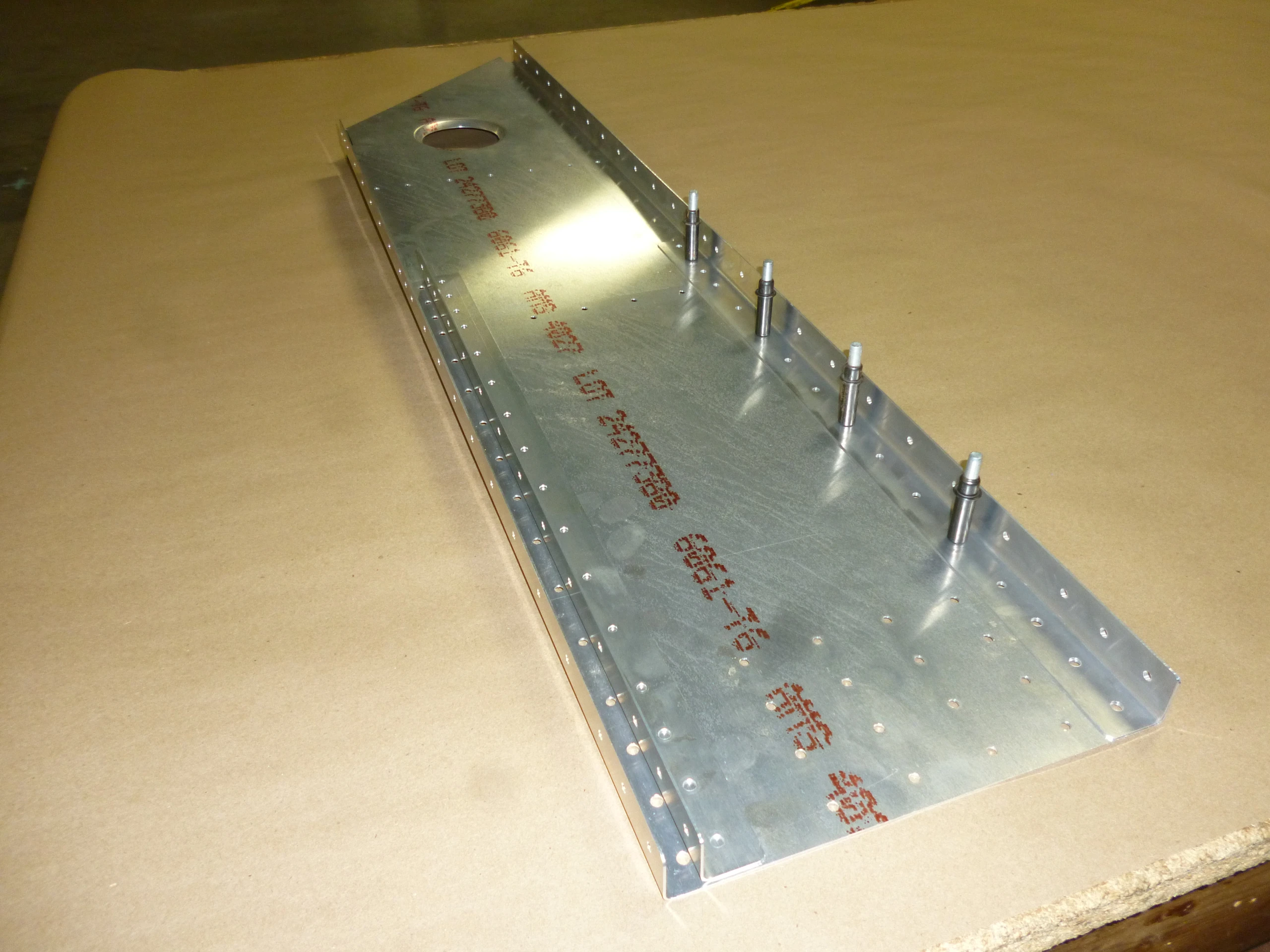

Верхнее и нижнее усиления удлинителя
Деталь по исходному IPL: SD75W3-2 · Количество: 2L+2R

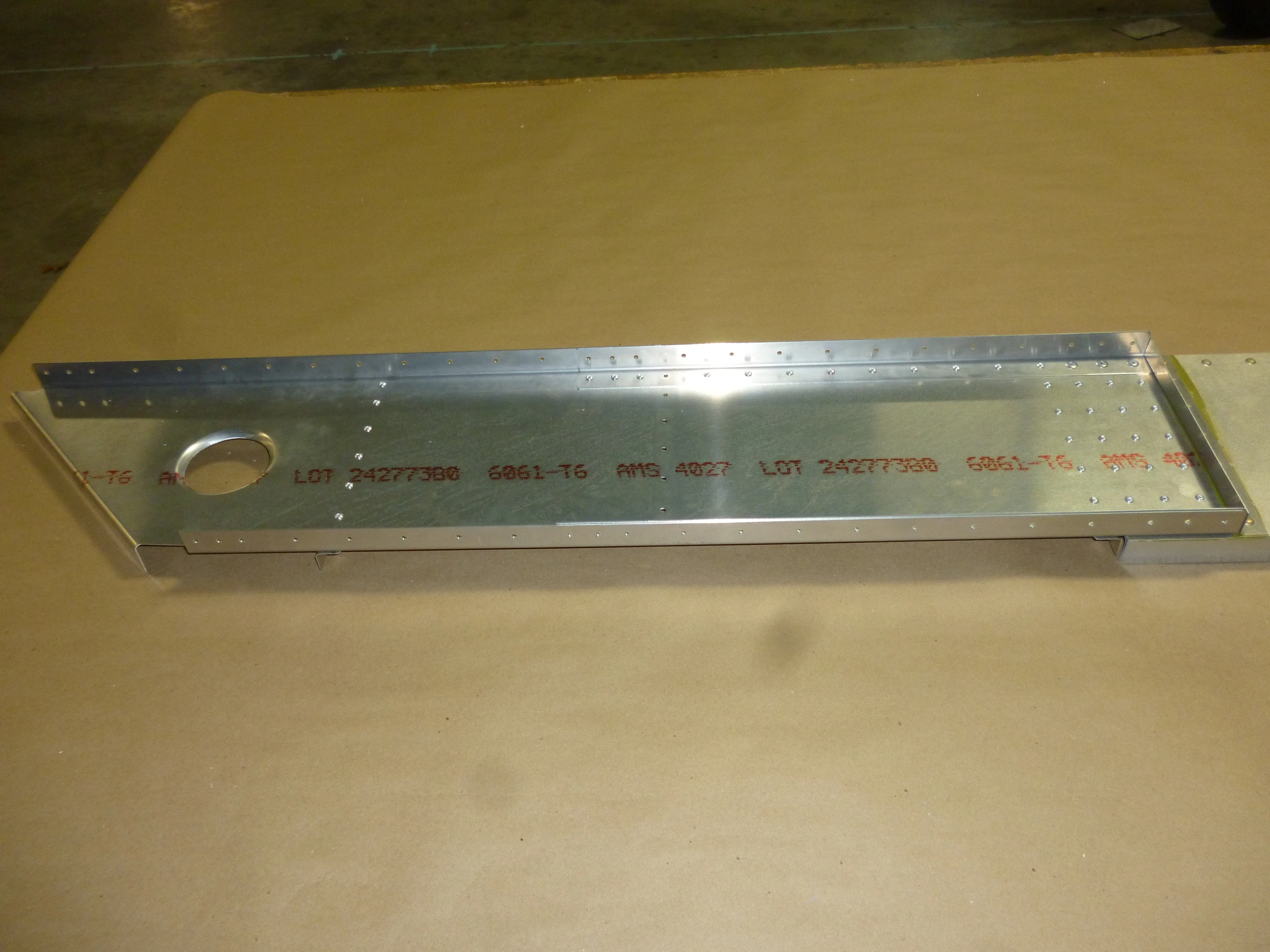

Соедините верхнее и нижнее усиления с удлинителем Cleco.
Сверить со строкой IPL

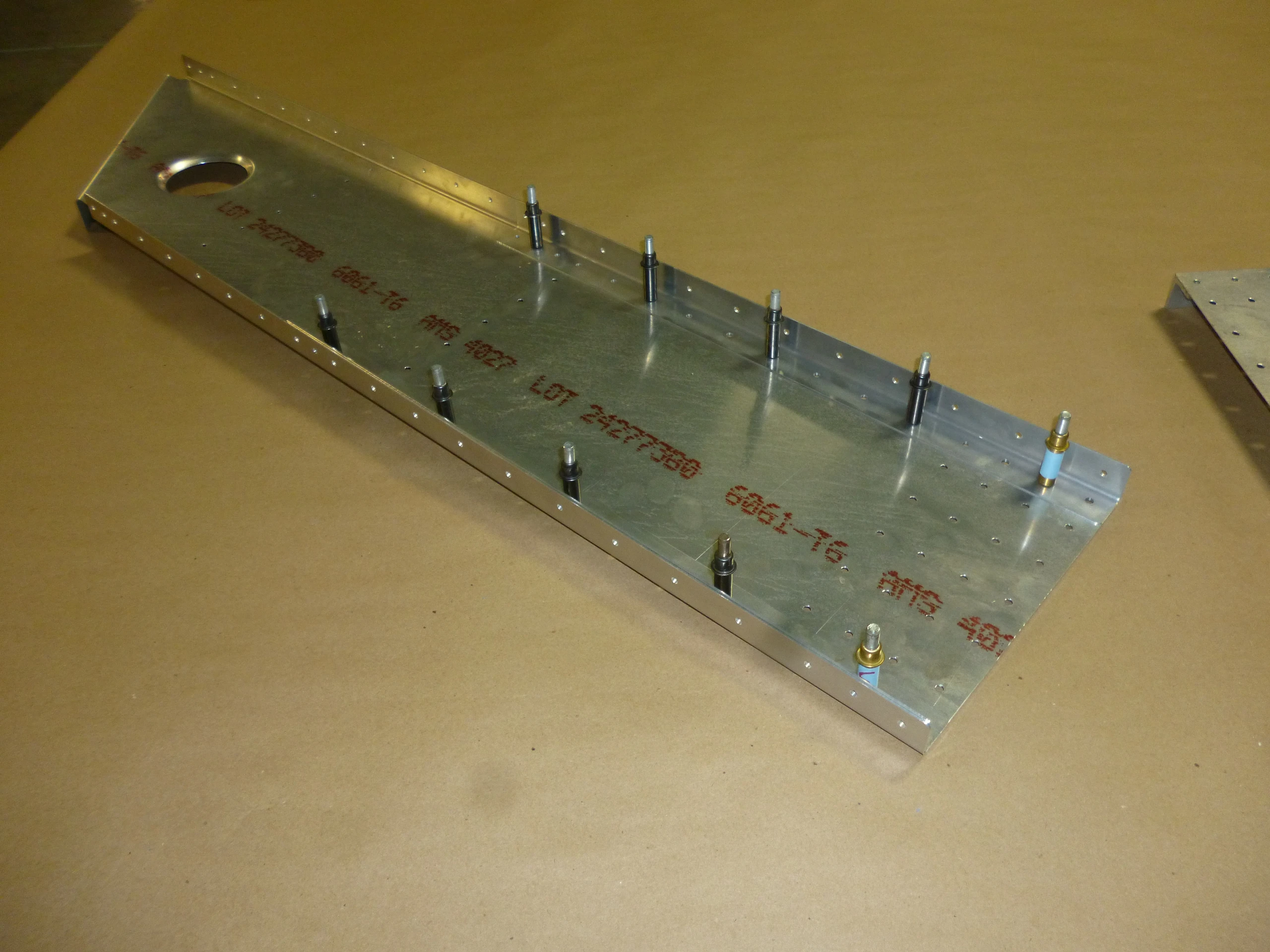

Усиления стенки
Деталь по исходному IPL: SD75W3-3 · Количество: 4

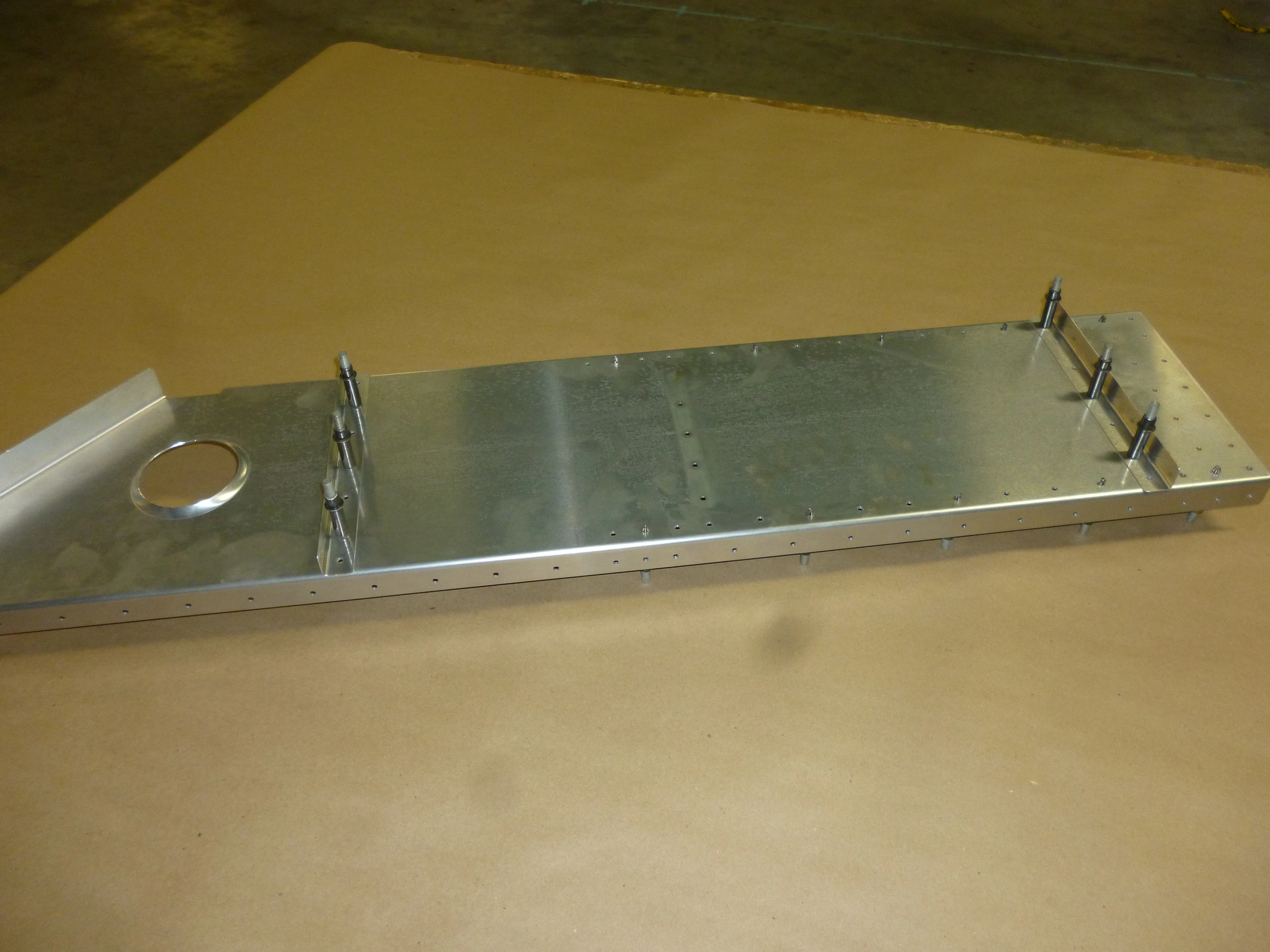

Установите два усилителя с задней стороны удлинителя Cleco.
Сверить со строкой IPL

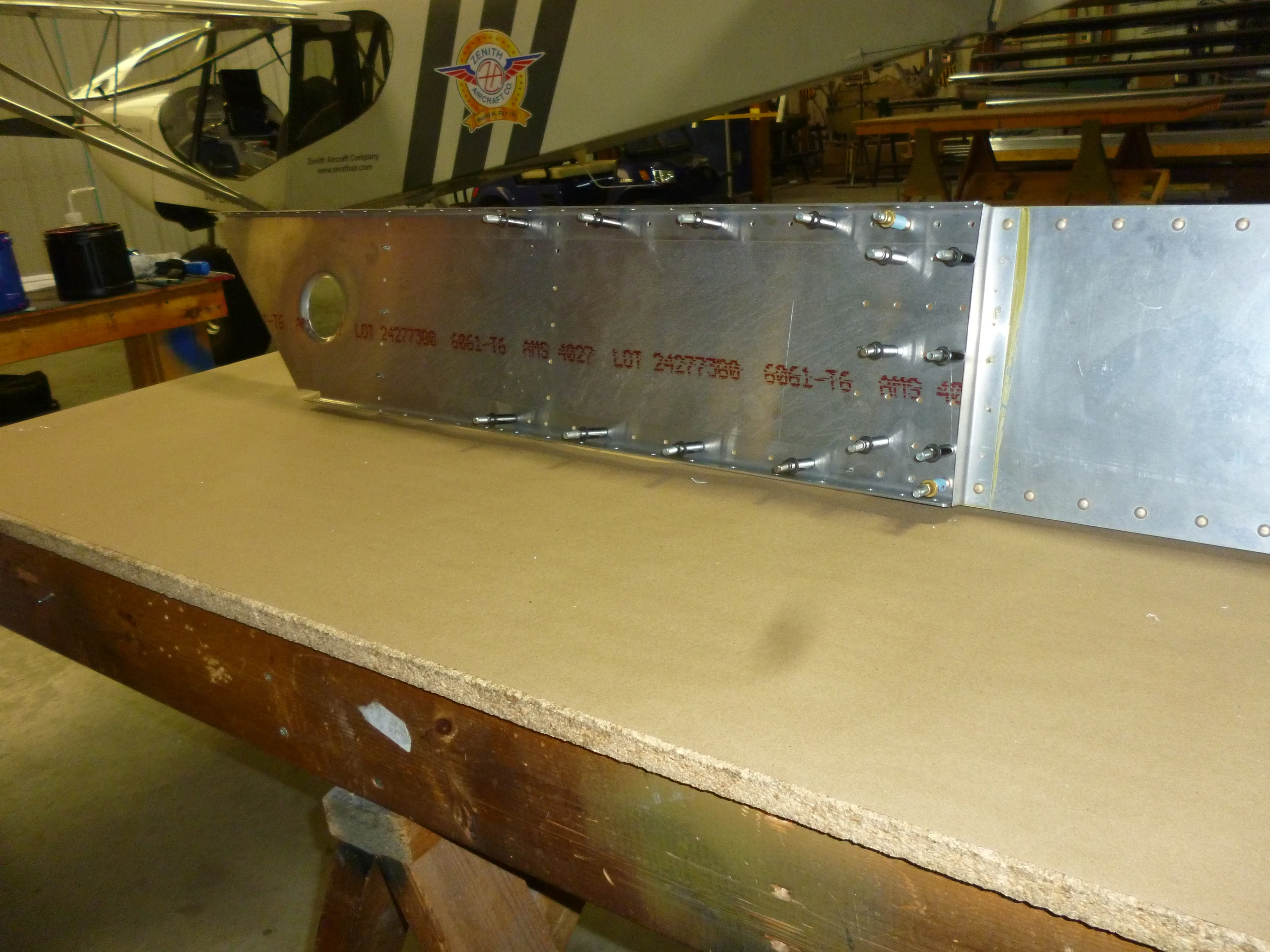

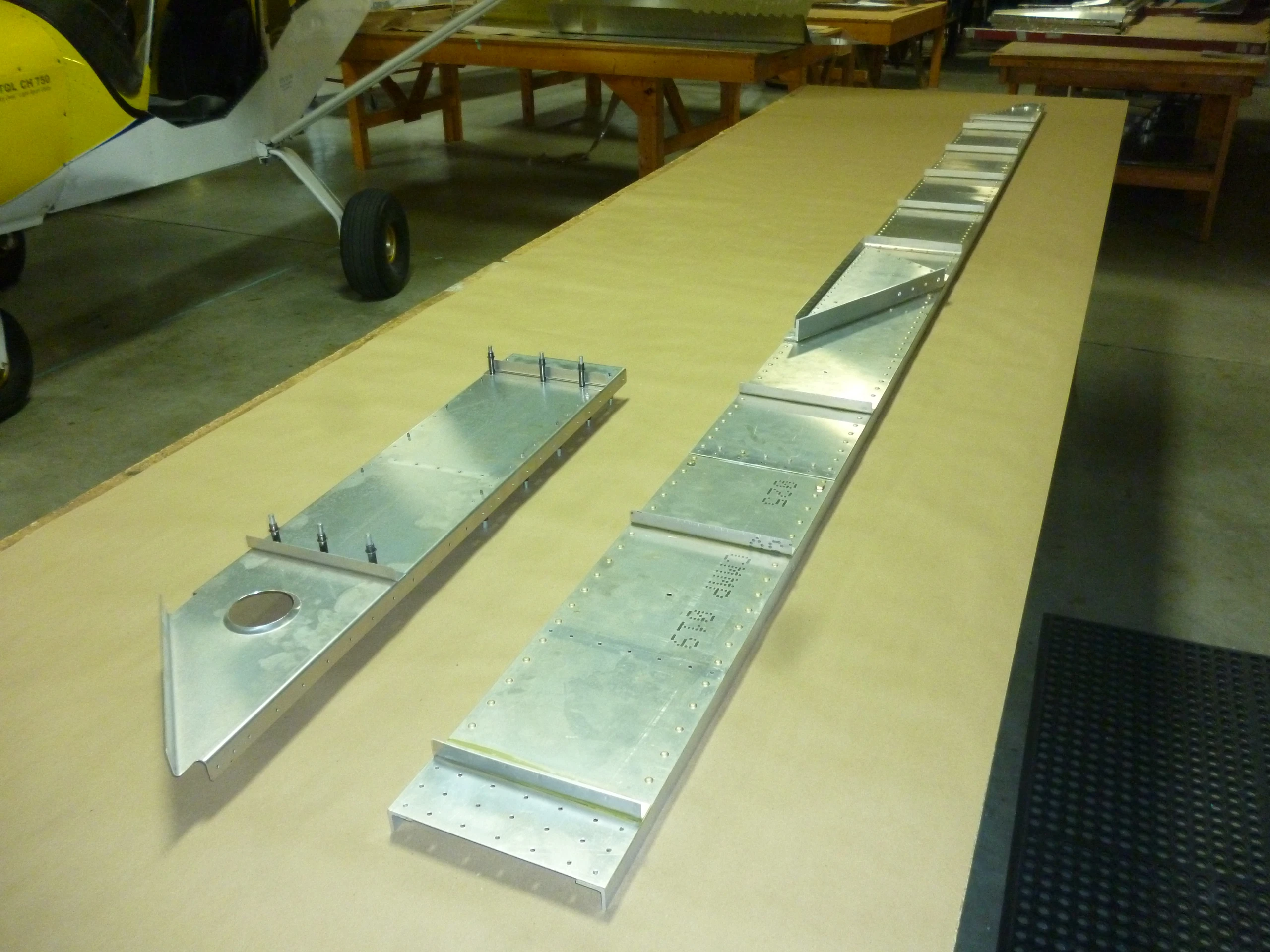

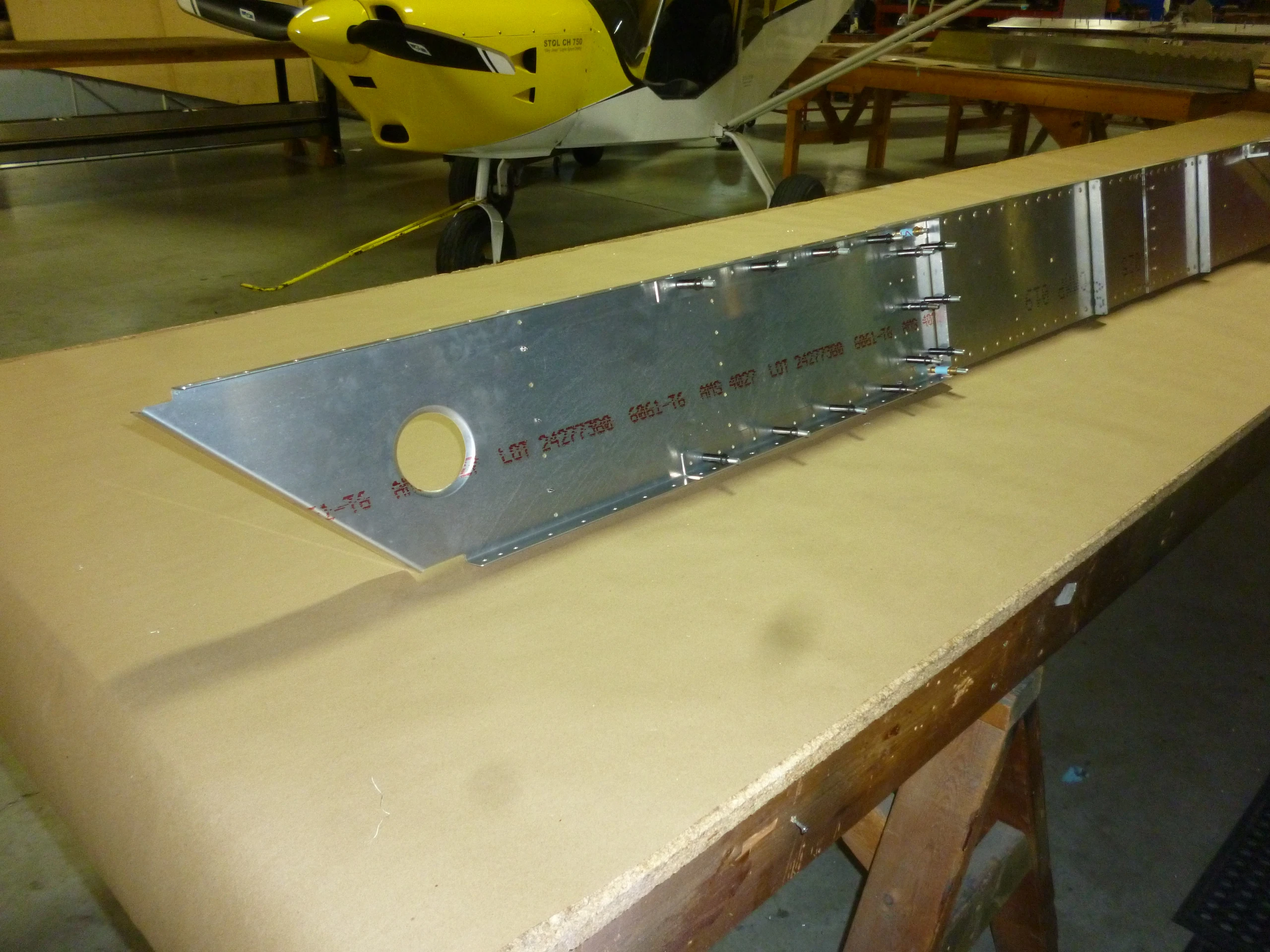

Соединить удлинитель с главным лонжероном
Деталь по исходному IPL: SD75-W2 · Количество: 1L+1R

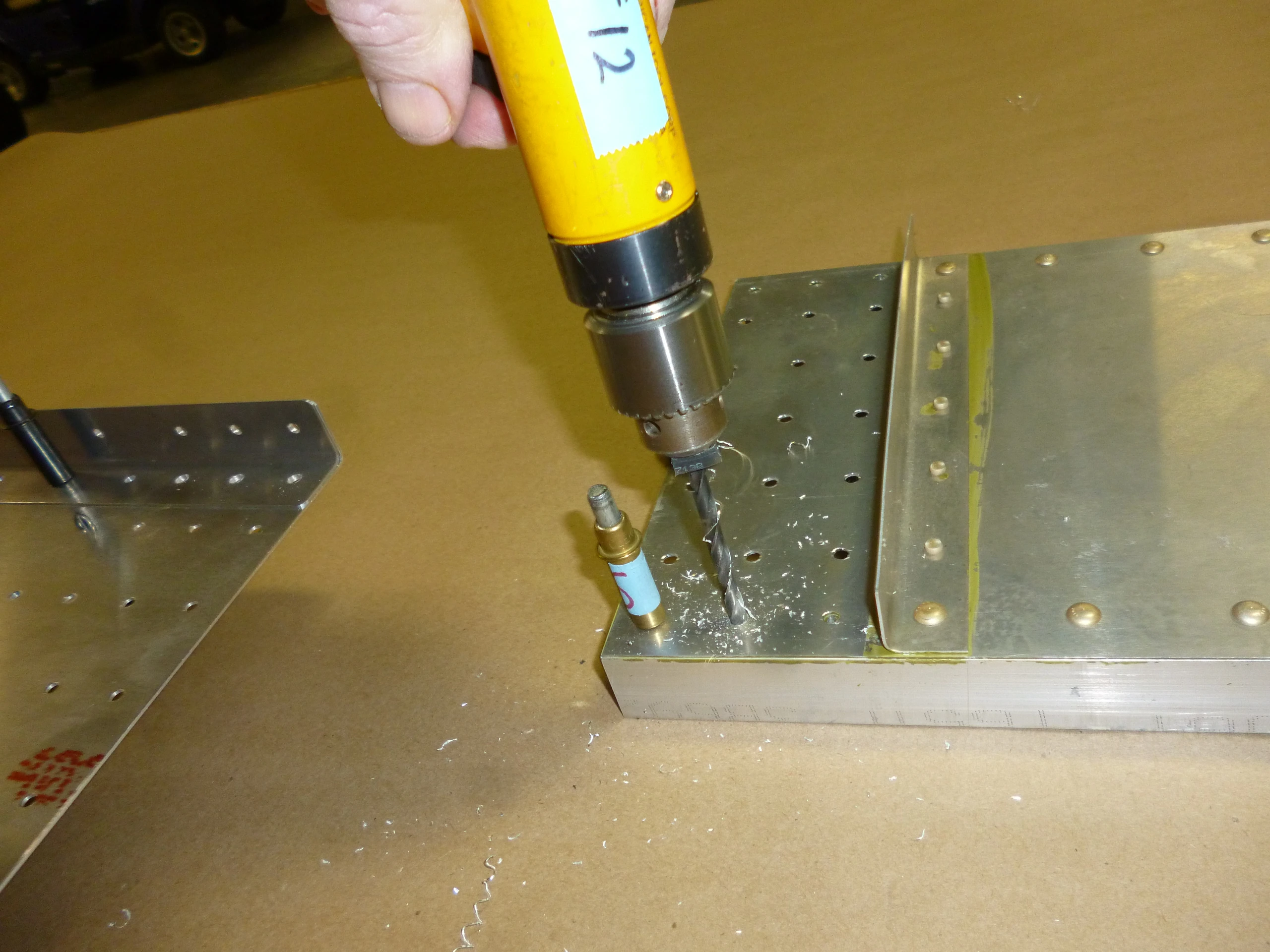

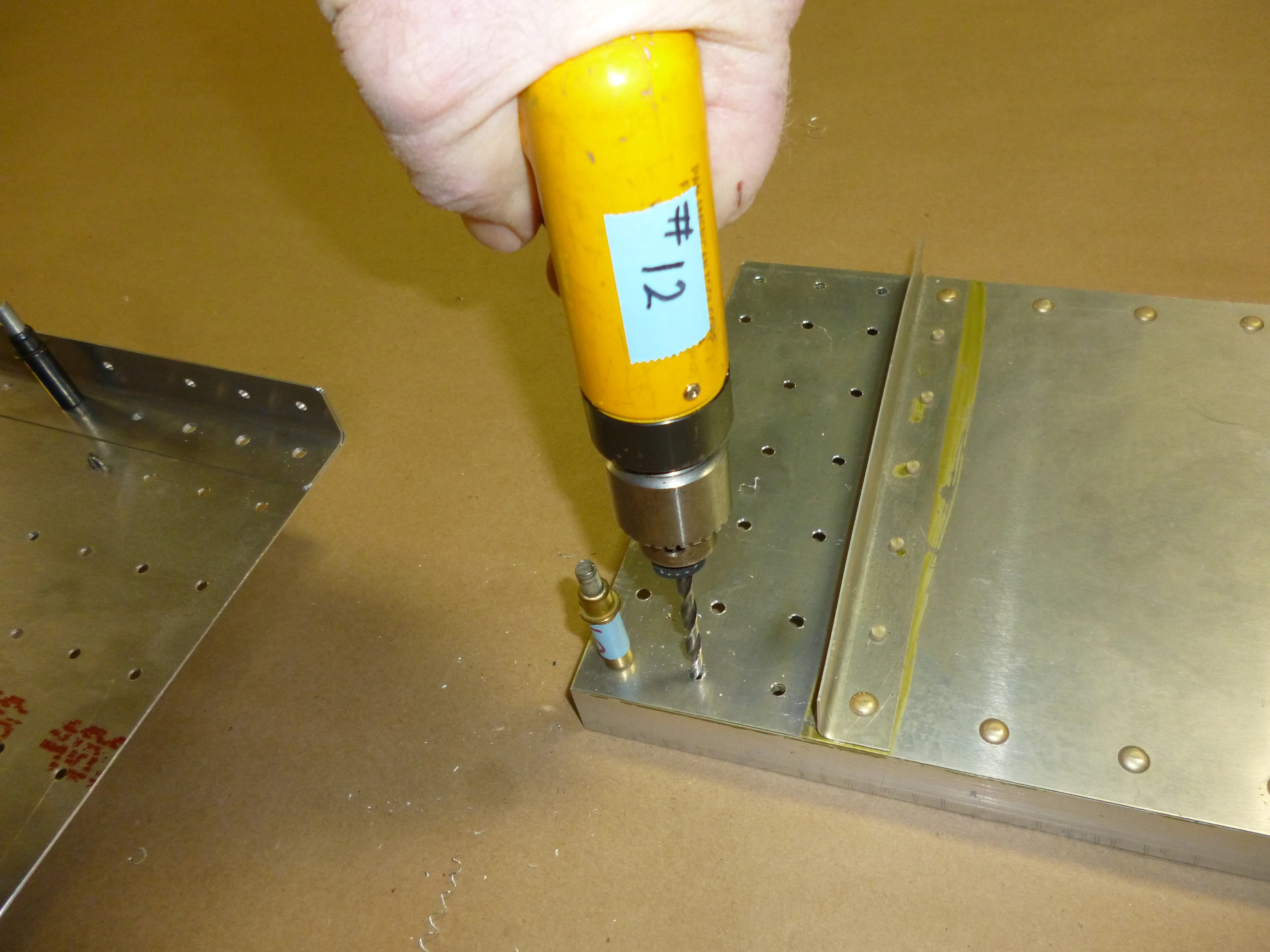

Расположите лонжерон так, чтобы корневой узел и верхнее крепление подкоса оказались внизу. Соедините удлинитель с концом лонжерона Cleco. Шесть отверстий под A6 на обрабатываемом крыле раскройте сверлом #12.
Сверить со строкой IPL

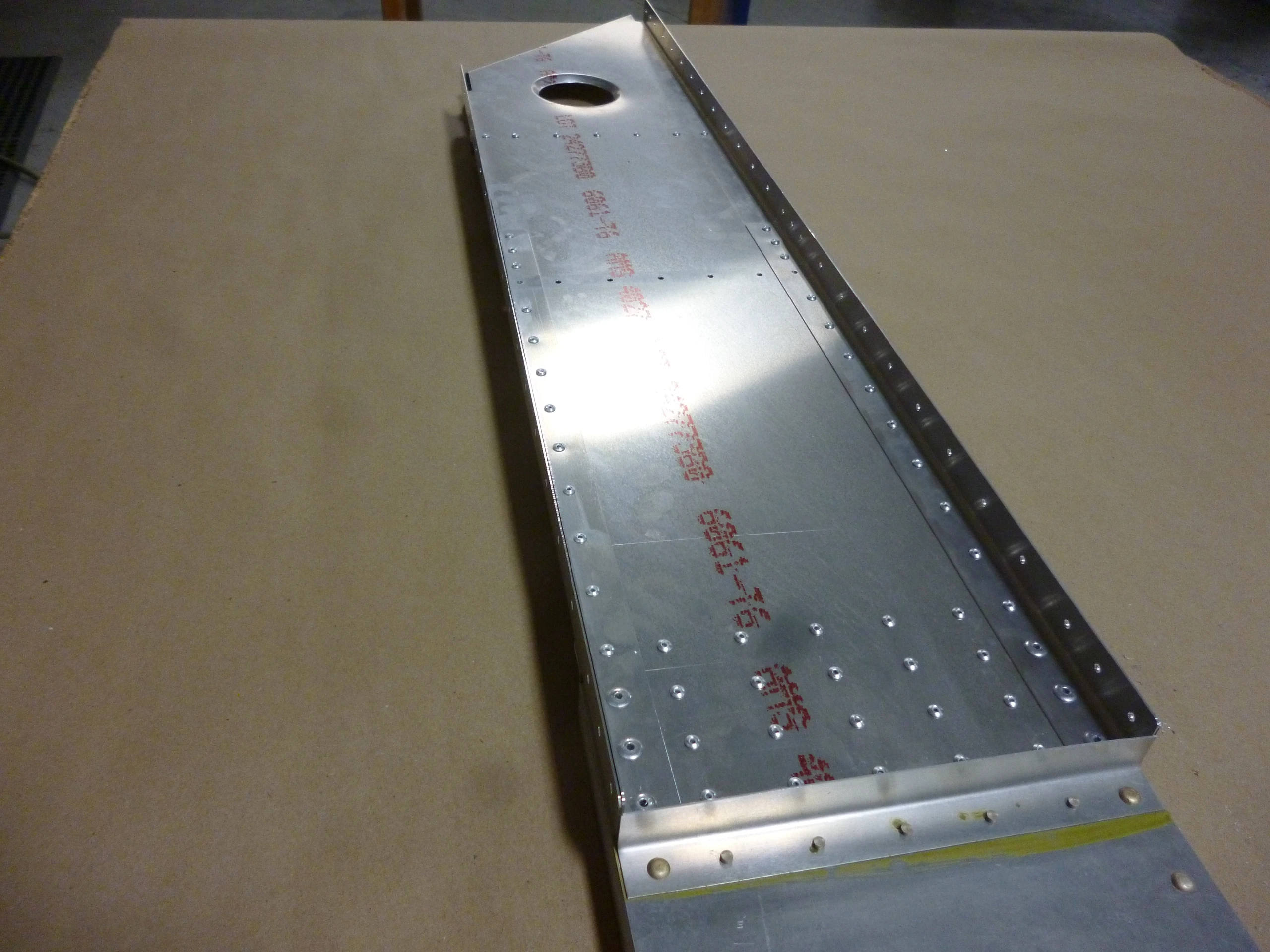

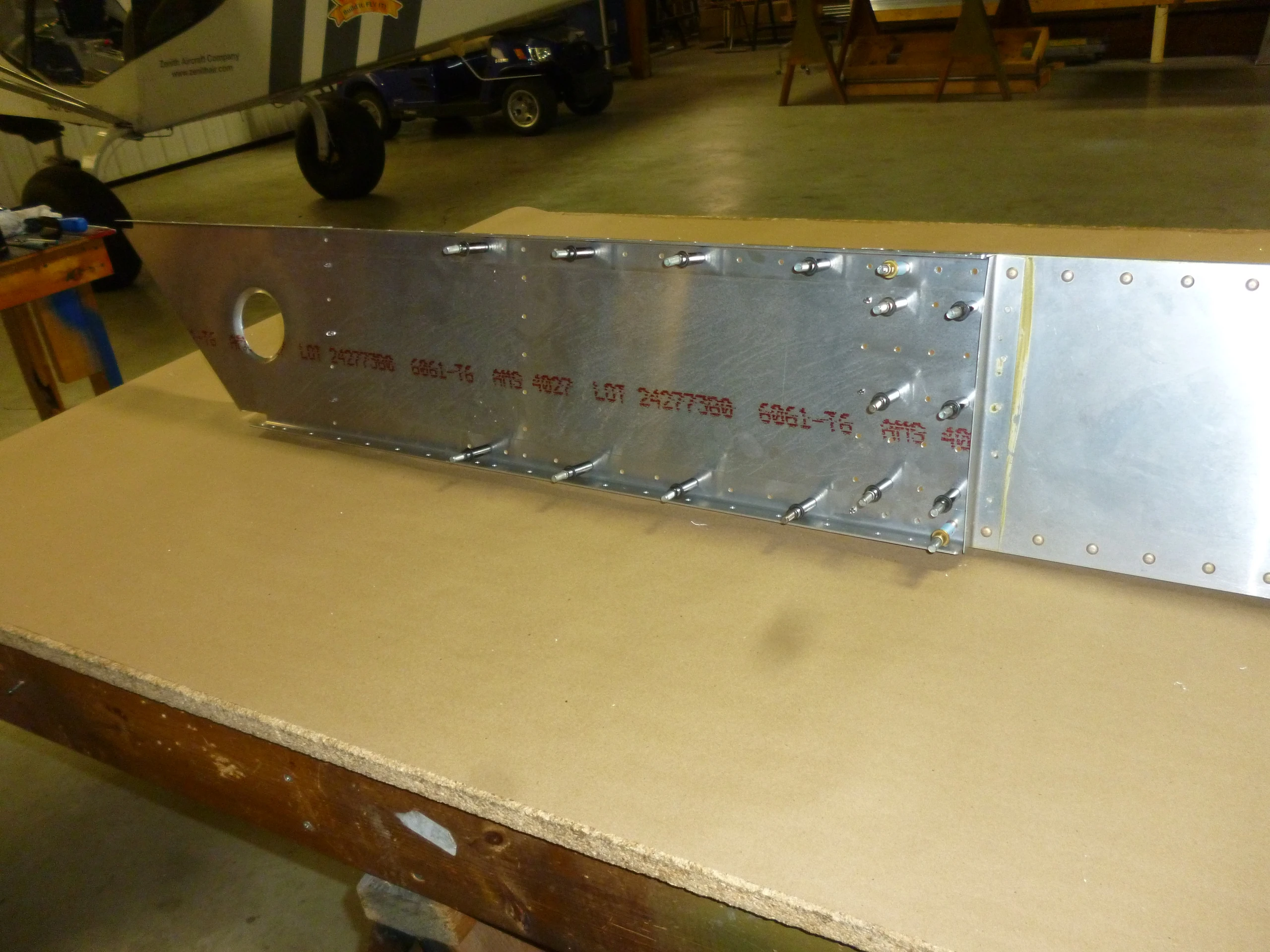

Клёпка стенки и усилений
Деталь по исходному IPL: A5
Не клепайте отверстия усиления на станции нервюры #10. Остальные соединения усилений и стенки выполните A5 по схеме.
Сверить со строкой IPL

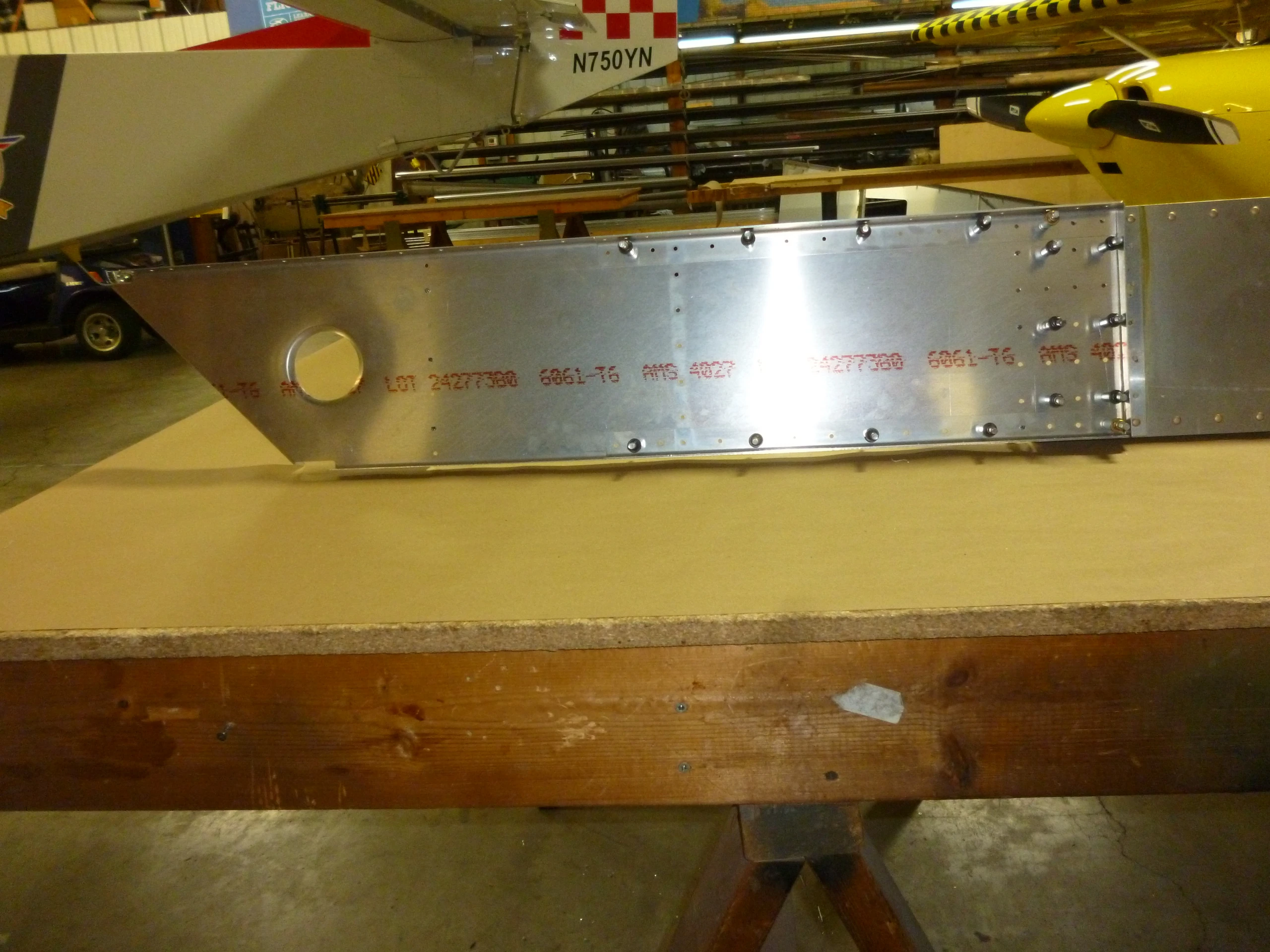

Соединение с поясами
Деталь по исходному IPL: A6 · Количество: 12
A6 проходят через верхний и нижний пояса экструзии лонжерона. В таблице 12 на пару крыльев; распределение — по WW-01.
Сверить со строкой IPL

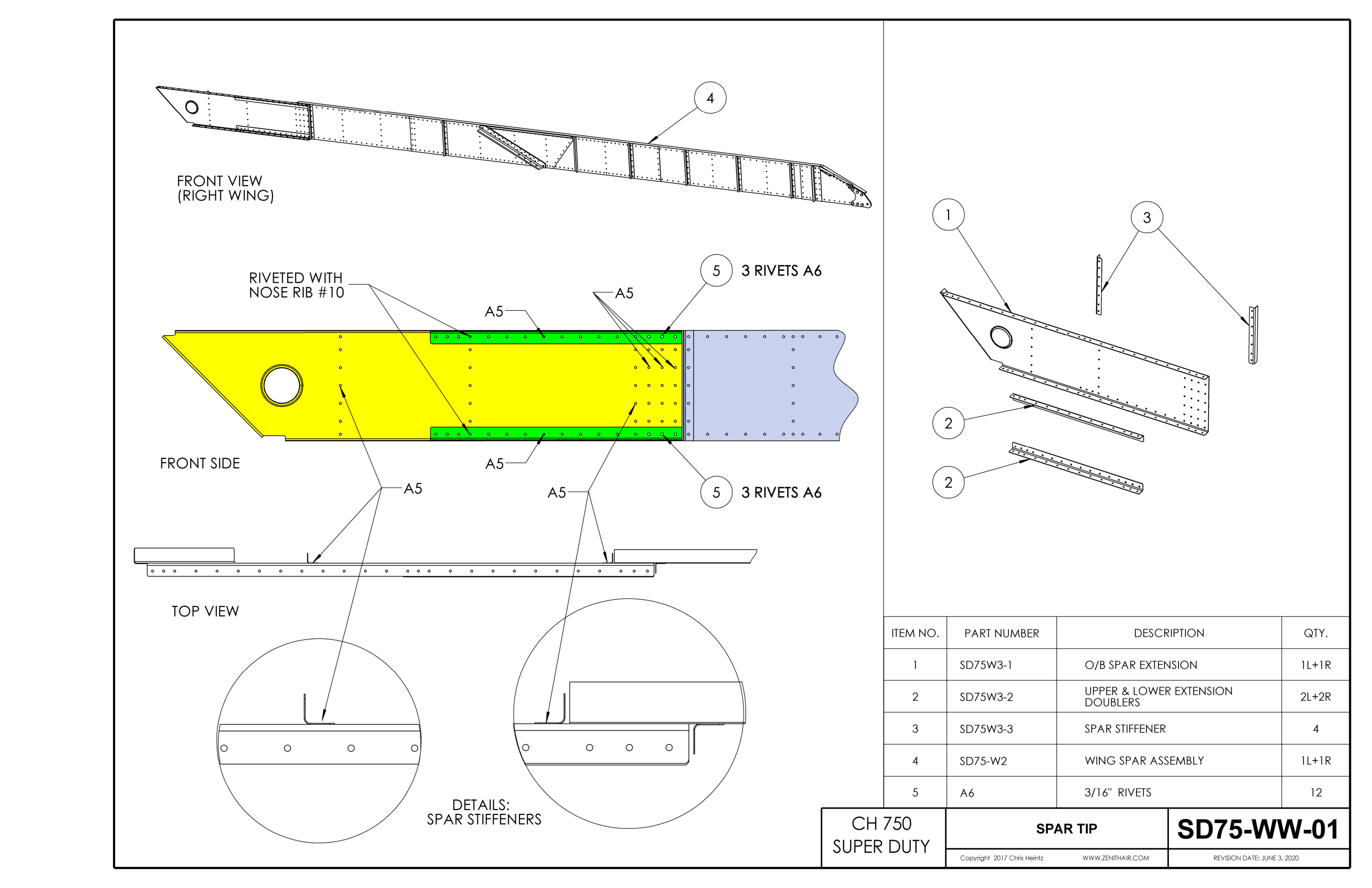

Сборочный чертёж SD75-WW-01
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
