Иллюстрации и порядок сборки
Редакции и порядок применения
IPL SS-03 · REVISION: November 24, 2021. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
В IPL SS-03 сохранился только обрыв первой операции; полного текста нет. Ниже сохранён собственный сборочный SD75-SS-03 от 14.10.2020 с русскими пояснениями, без выдуманного порядка монтажа.
Внутренняя секция входит внутрь внешней. Соединитель SD75S1-8A отмечен одной меткой, SD75S1-8B — двумя. Не переставляйте их по похожей форме.
В таблице: SD75S1-8 — шесть, AN3-4A — 20 в каждой из двух показанных групп, SD75S1-8A и SD75S1-8B — по два. На листе отдельно показаны четыре A4 у соединения; расположение и расстояния сверяются по размерным выноскам.
Порядок установки по IPL
Неполная строка исходного IPL
Текст обрывается на «Slide the I/B» — «заведите внутреннюю…». Дальнейшего указания в этой строке нет. Нахлёст секций и соединители показаны на собственном SS-03 и пояснены выше; полный порядок монтажа из обрывка не выдумывается.
Сверить со строкой IPL

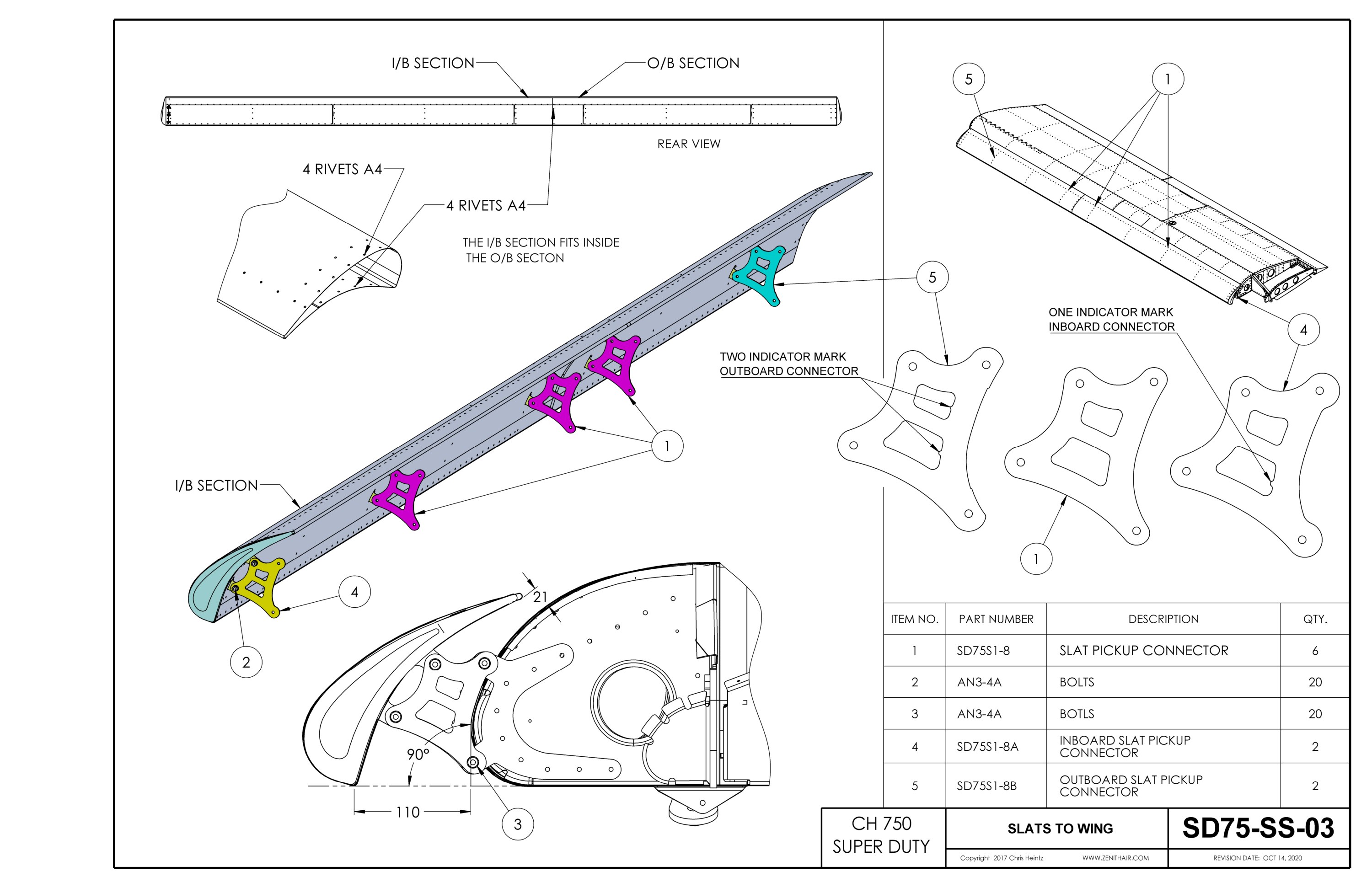

Сборочный чертёж SD75-SS-03
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
