Иллюстрации и порядок сборки

Сборочный чертёж SD75-SS-02
Схема этого узла. Отдельные фотографии в исходном комплекте для этой главы отсутствуют.
Редакции и порядок применения

IPL SS-02 · REVISION: November 24, 2021. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

На SD75-SS-02 от 14.10.2020 внешняя обшивка — SD75S1-3, накладка — SD75S1-6. В IPL SD75S1-6 ошибочно повторено как обшивка, а SD751-4 пропускает букву S в обозначении кронштейна SD75S1-4. Четыре нервюры на внешнюю секцию, две с кронштейнами.

Пошаговые фотографии обеих секций собраны в главе «Предкрылок: внутренняя секция». Их общий приём притягивания не меняет собственные детали внешней секции.

Порядок установки по IPL

Усиление внешней секции

Деталь по исходному IPL: SD75S1-6 · Количество: 1L + 1R

Установите усиление внутрь обшивки, соедините Cleco и приклепайте по SS-02.

Сверить со строкой IPL
O/B SLAT CORNER DOUBLER Position the Doubler inside of the slat skin. Cleco the doubler to the skin. Rivet the Doubler to the slat skin.

Подготовить нервюры

Деталь по исходному IPL: SD75S1-1 · Количество: 4L + 4R

Раскройте отверстия нервюр под A4. На внешней секции четыре нервюры на сторону.

Сверить со строкой IPL
SLAT RIB Open up the slat ribs holes to A4.

Кронштейны внешней секции

Деталь по исходному IPL: SD751-4 · Количество: 4

Кронштейны установлены только на двух нервюрах внешней секции. Соедините Cleco и приклепайте их, затем установите нервюры на обшивку Cleco. Обозначение SD751-4 в IPL неполно: на чертеже SD75S1-4.

Сверить со строкой IPL
SLAT PICKUP Cleco the Slat Pickup to the Slat Ribs. Only two of the ribs will have the Slat Pickup. Rivet the bracket on to the ribs and then cleco the ribs to the skin.

Нервюры к нижней обшивке

Деталь по исходному IPL: SD75S1-1

Соедините нервюры с нижней стороной Cleco, затем приклепайте. Также можно выполнить нижний задний заклёпочный ряд по схеме.

Сверить со строкой IPL
SLAT RIB Cleco the slat ribs to the bottom side of the slat skin. Now all of the ribs can be riveted to the bottom side of the skin. You can also rivet the bottom rivet line on the back side of the slat.

Притянуть обшивку

Деталь по исходному IPL: SD75S1-6

Обведите обшивку вокруг передней стороны нервюр. Линейкой или тонкой полосой заведите кромку поверх другой. Правильный номер обшивки SD75S1-3; SD75S1-6 в этой строке относится к усилению, а не к обшивке.

Сверить со строкой IPL
O/B SLAT SKIN Pull the slat skin around the front side of the slat ribs. Use a ruler or a thin strip to pull the skin over the other skin.

Опора и ремни

Закрепите брусок 2×4 возле края стола; в исходном примере до его передней стороны 5 1/4 дюйма. Оприте секцию и притягивайте ремнями у нервюр. Для совмещения используйте подходящий направляющий инструмент, затем Cleco в каждое отверстие, начиная спереди снизу.

Сверить со строкой IPL
Screw a 2×4 down to the table close to the edge of the table. 5 1/4 inches from the edge of the table to the front of the 2×4 works great. Rest the slat section on the 2×4 and use a strap at each rib location to pull down. See photos. To locate the rivet holes in the skin to the ribs it is best use a mall or pick to locate the holes. Then cleco each hole starting at the bottom front. See Photos.

Клёпка внешней секции

После установки Cleco во все предусмотренные отверстия и проверки формы приклепайте по SS-02.

Сверить со строкой IPL
Once all of the ribs are clecoed , they can now be riveted.

Законцовка

Деталь по исходному IPL: 75S1-5 · Количество: 1L + 1R

Подрежьте заднюю кромку законцовки. Нанесите на полке линию 10mm, примерьте к внешней секции, просверлите и установите Cleco. Затем снимите, удалите заусенцы и приклепайте.

Сверить со строкой IPL
SLAT TIP Trim the slat tip on back trailing edge. See Photo for the slats. Mark a 10mm line on the flange and position the Slat Tip in the outboard section. Drill and Cleco. Remove the slat tip and debur and rivet to the slat section.

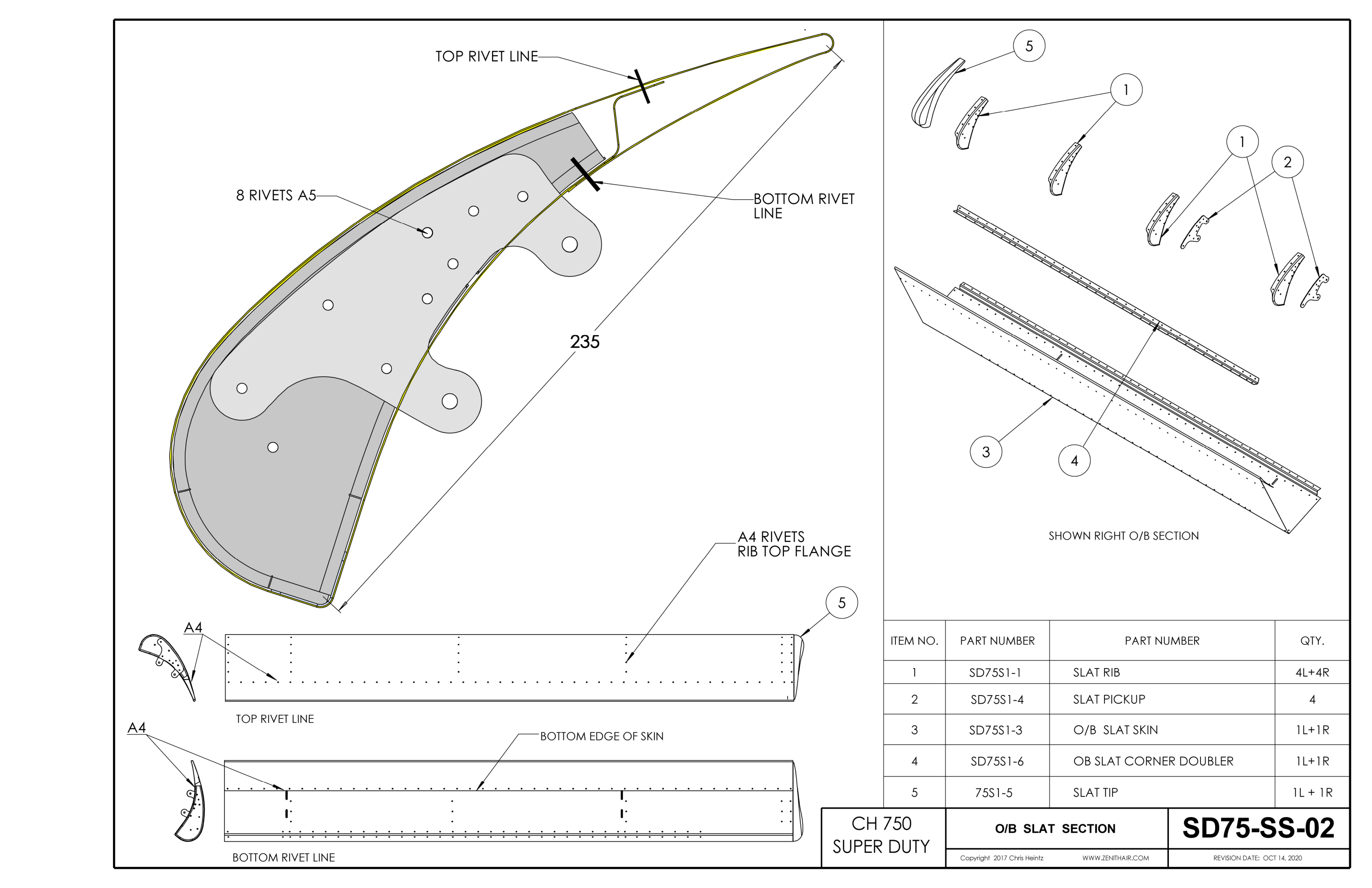

Сборочный чертёж SD75-SS-02

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.

Сборочный чертёж SD75-SS-02
