IPL SS-01 · REVISION: December 28, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла

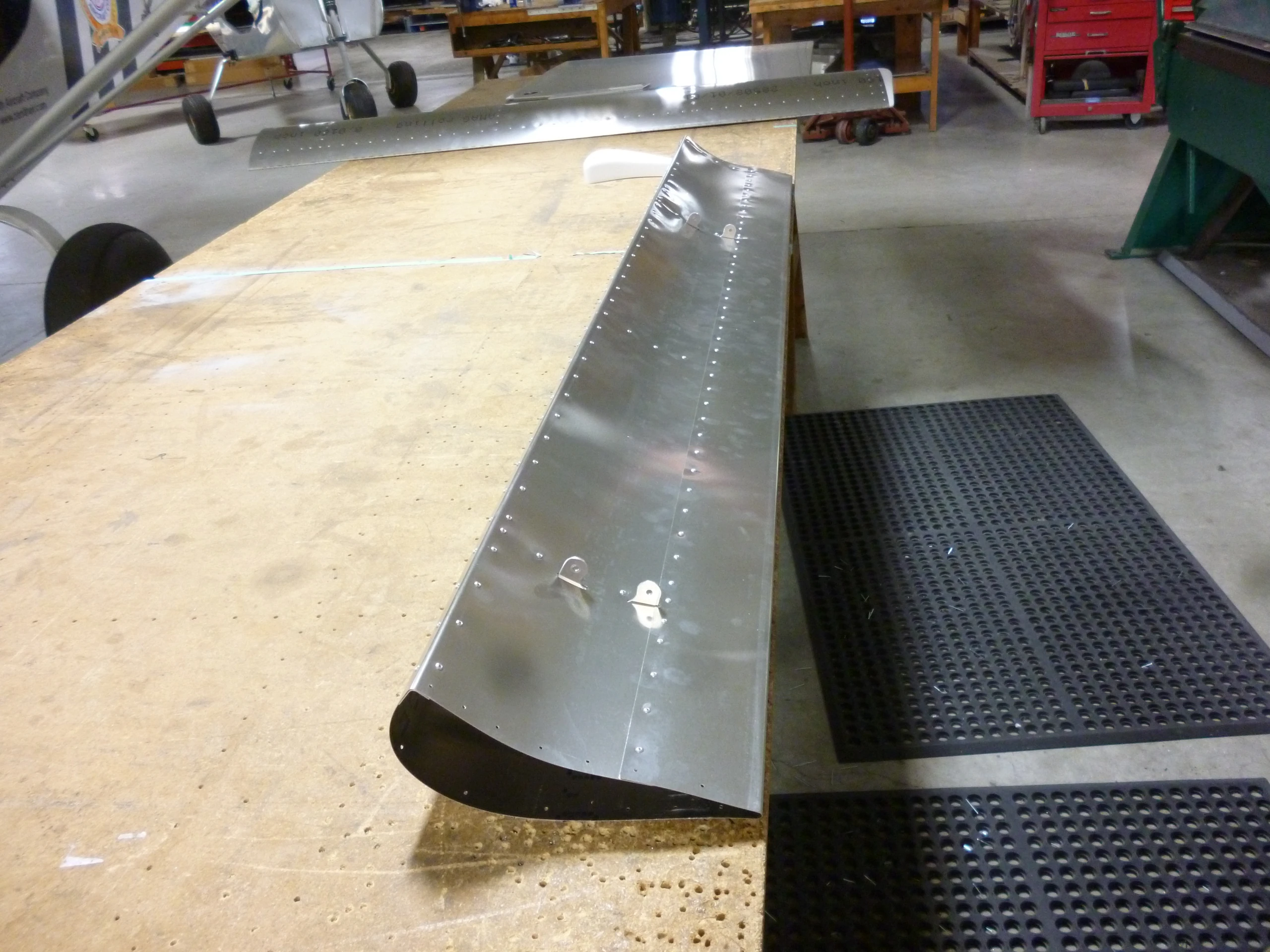

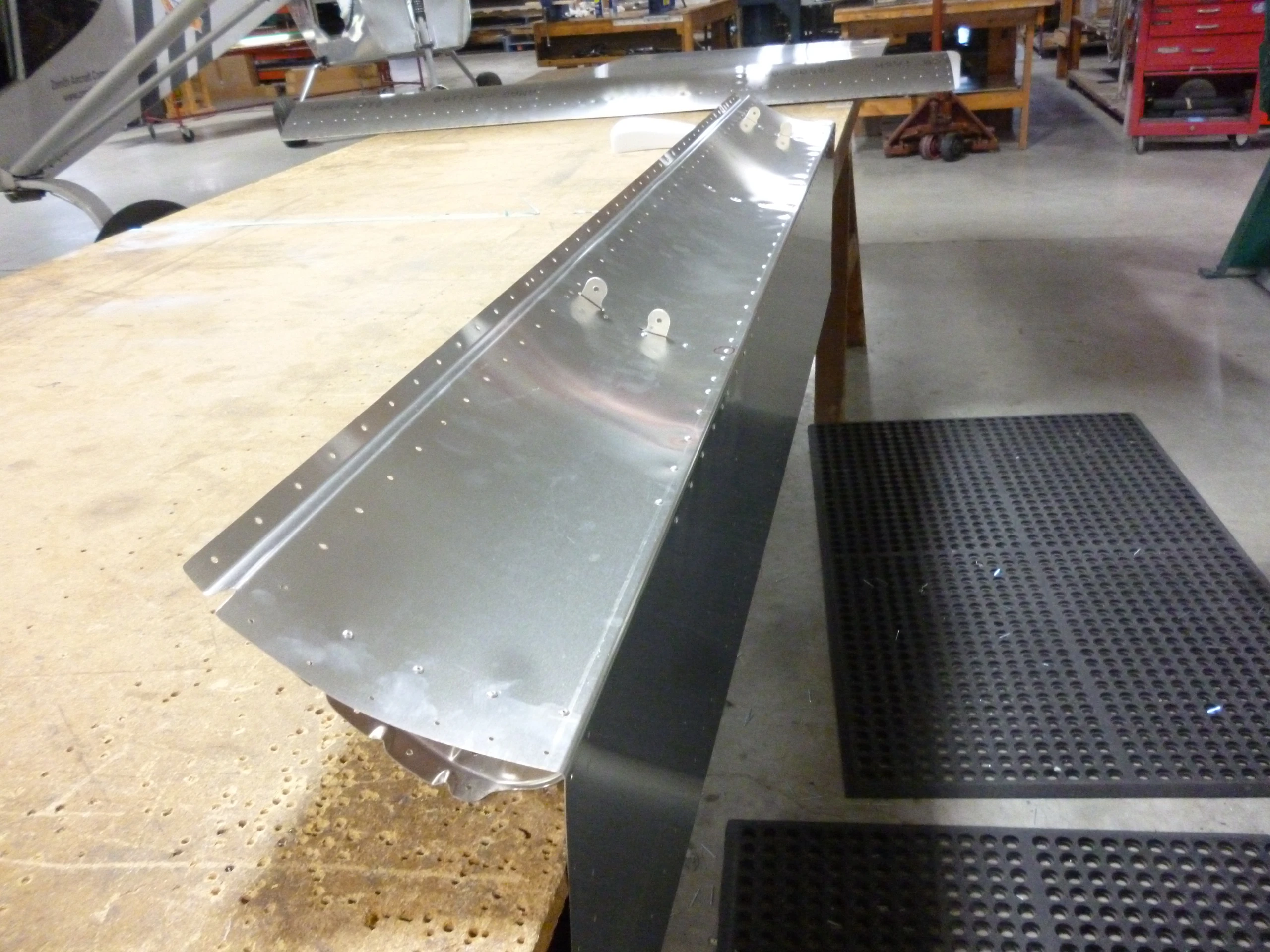

Общий альбом внизу показывает внутренние и внешние секции. Для внутренней секции по SD75-SS-01 от 14.10.2020 пять нервюр на сторону, три с кронштейном и две без. Закрытие требует сохранения профиля, а не вытягивания перекошенного узла ремнём.
IPL этой внутренней секции в последней строке ошибочно пишет «outboard section» при установке законцовки. Место и ориентацию проверяйте по SS-01 и разнесённому виду.
Порядок установки по IPL

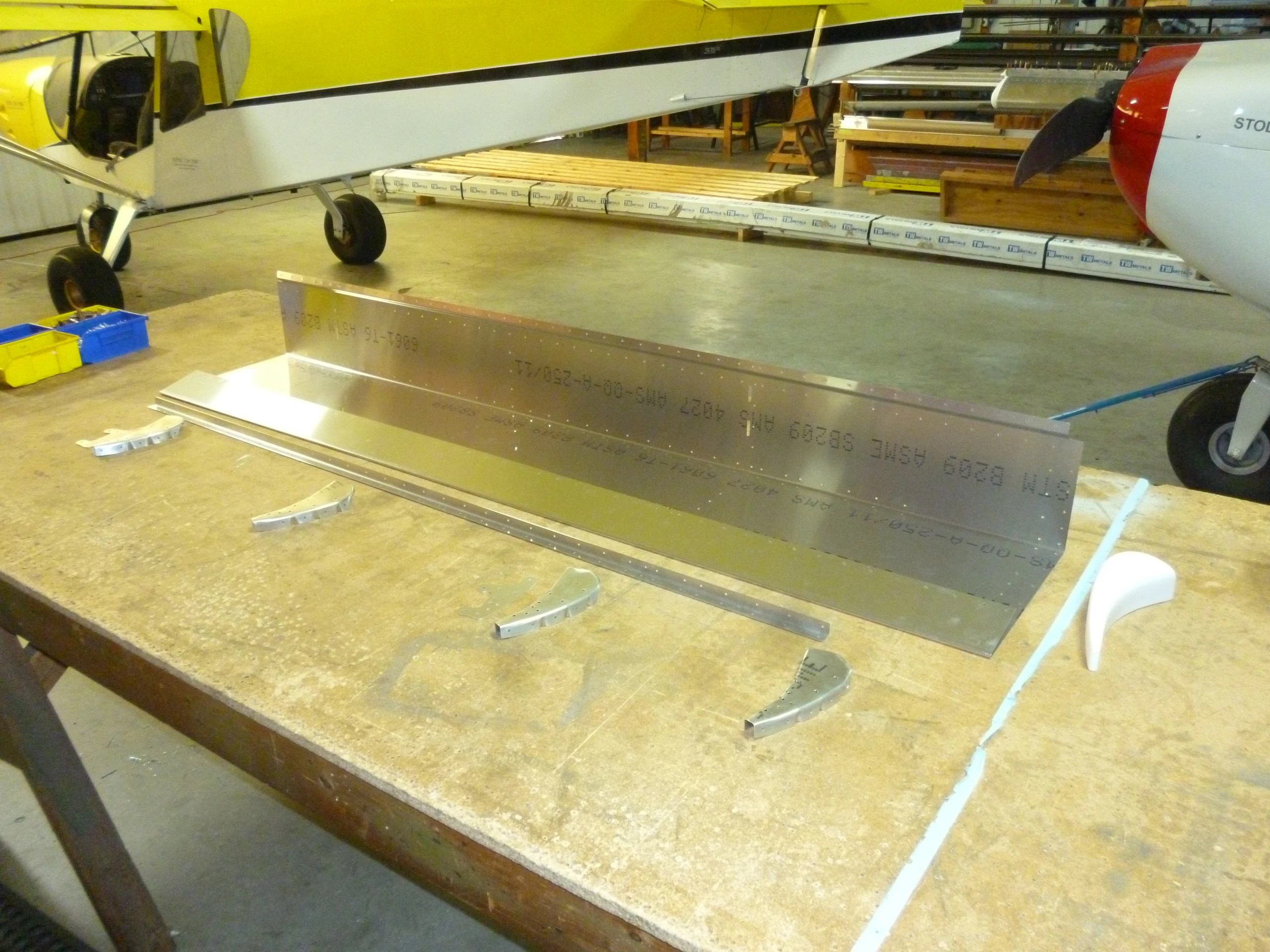

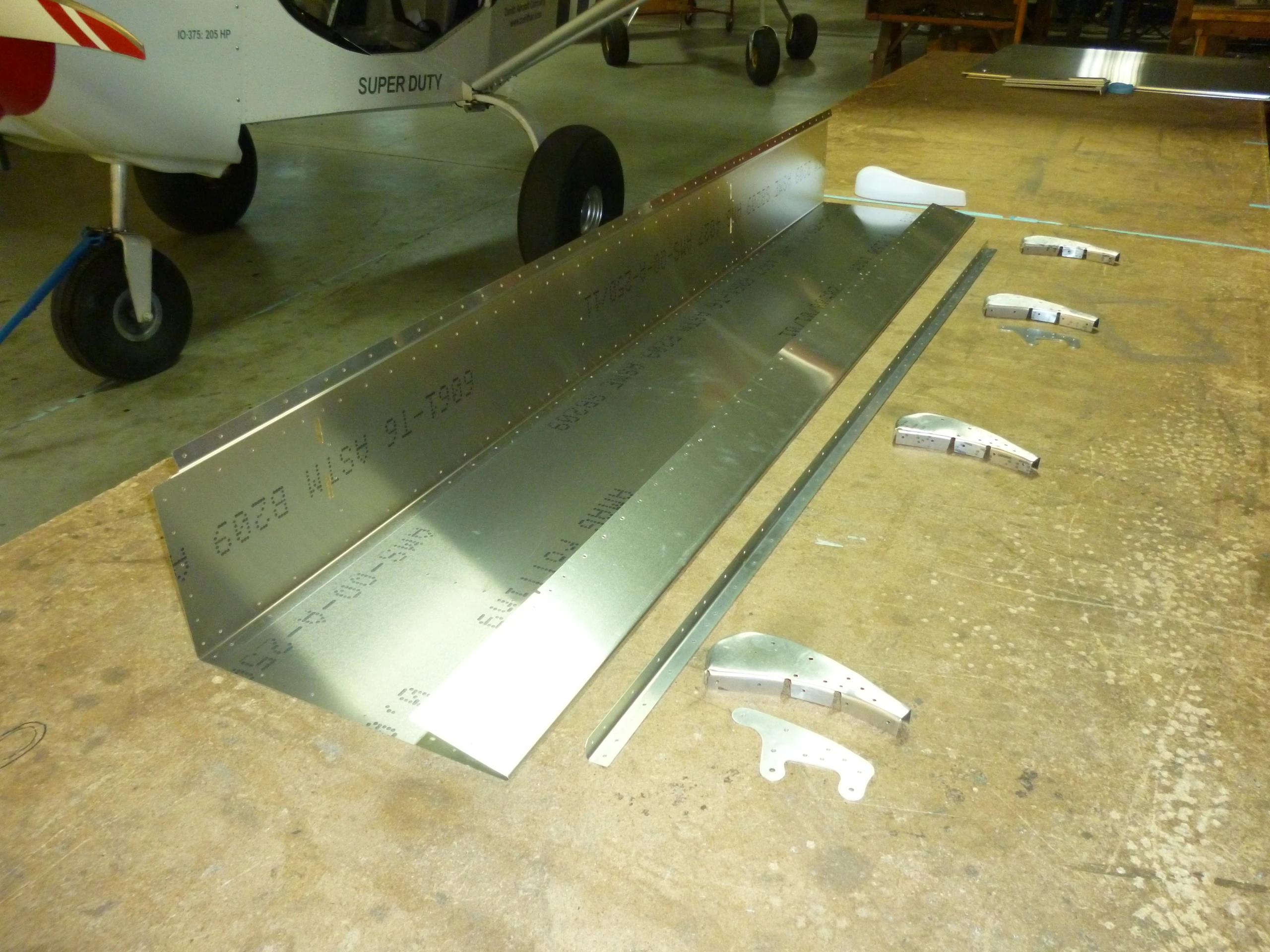

Внутренняя обшивка предкрылка
Деталь по исходному IPL: SD75S1-2 · Количество: 1L + 1R

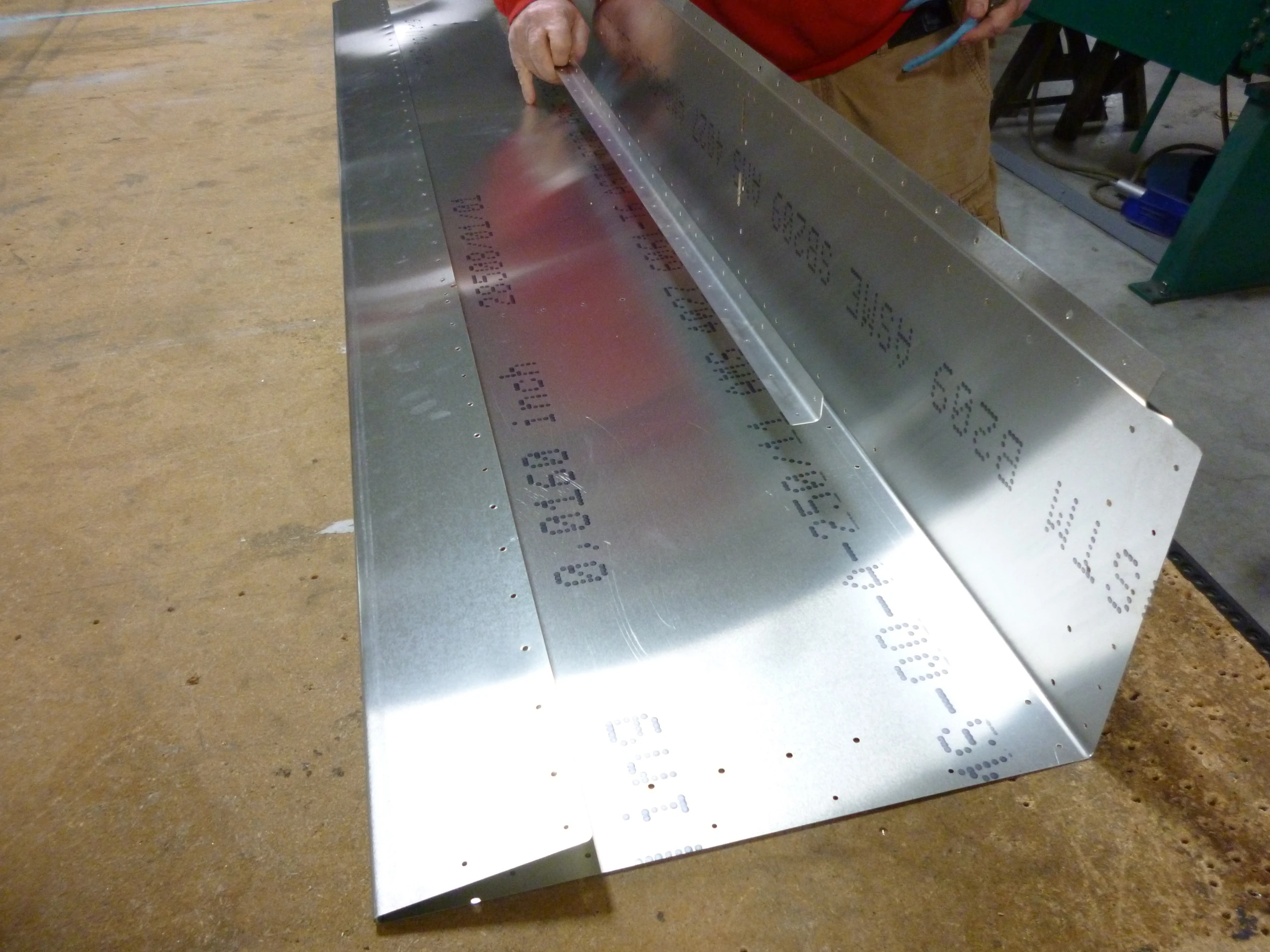

Найдите правую внутреннюю обшивку и отметьте её сторону, обращённую к корню крыла.
Сверить со строкой IPL

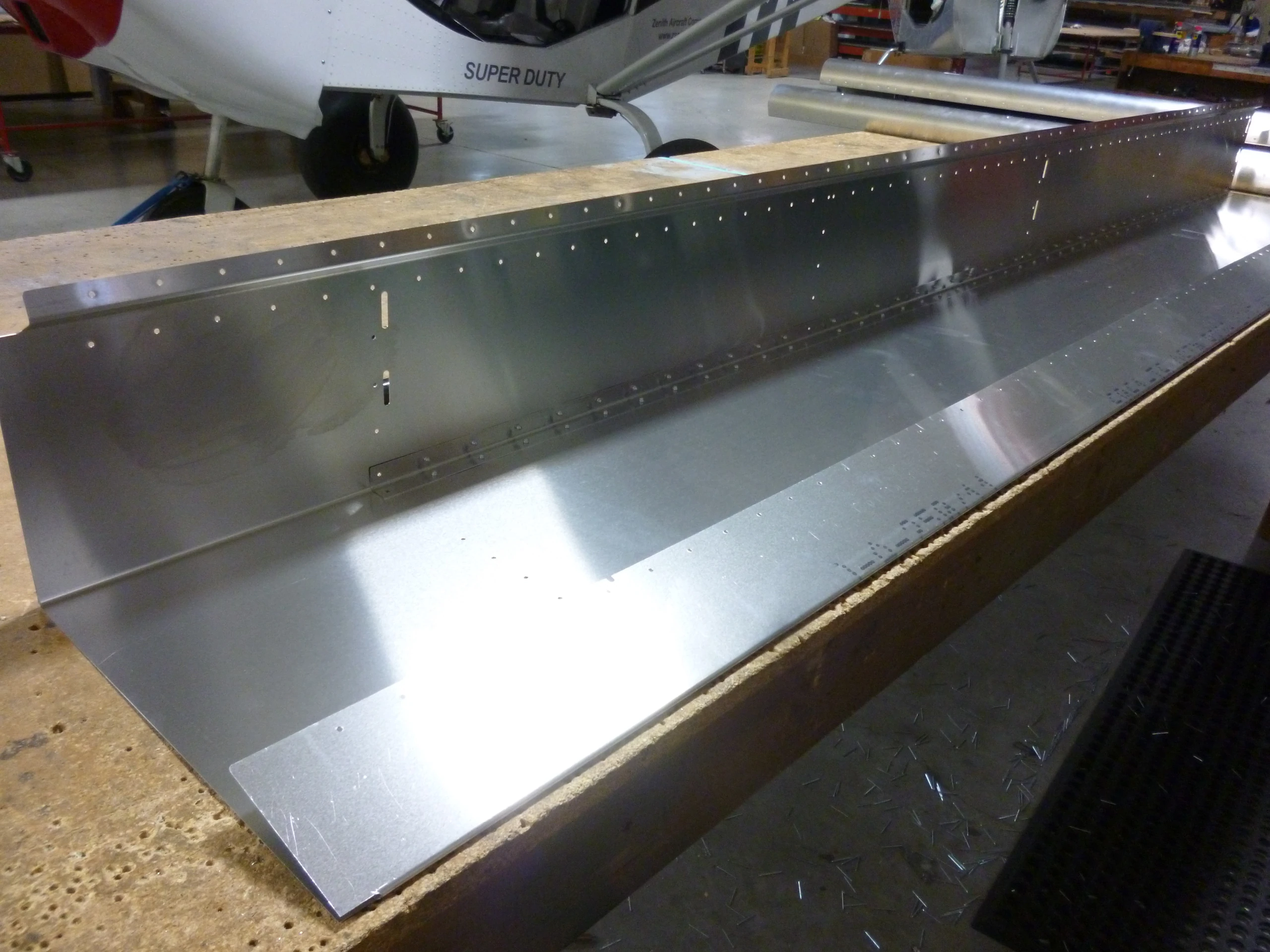

Угловое усиление внутренней секции
Деталь по исходному IPL: SD75S1-7 · Количество: 1L + 1R

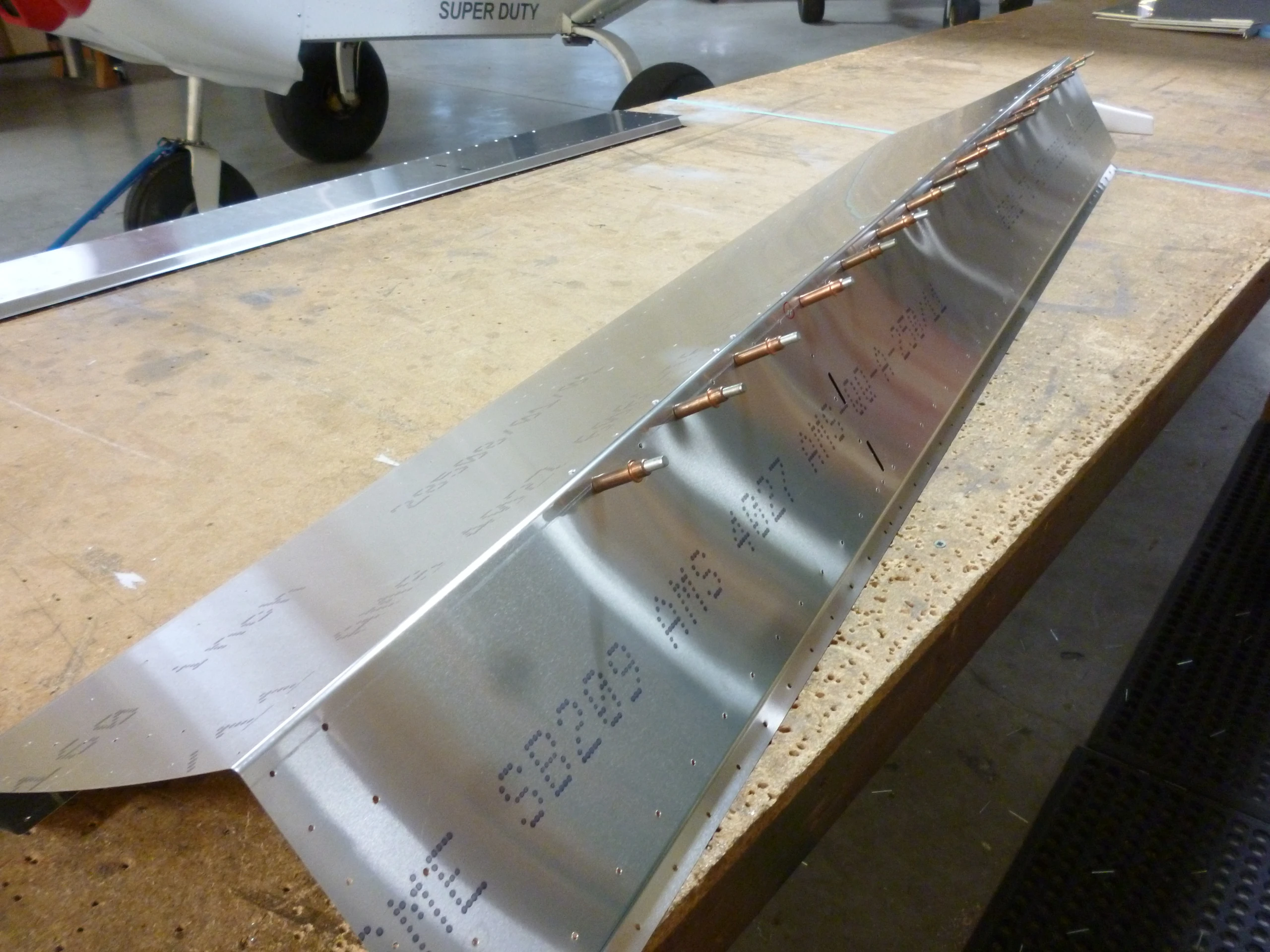

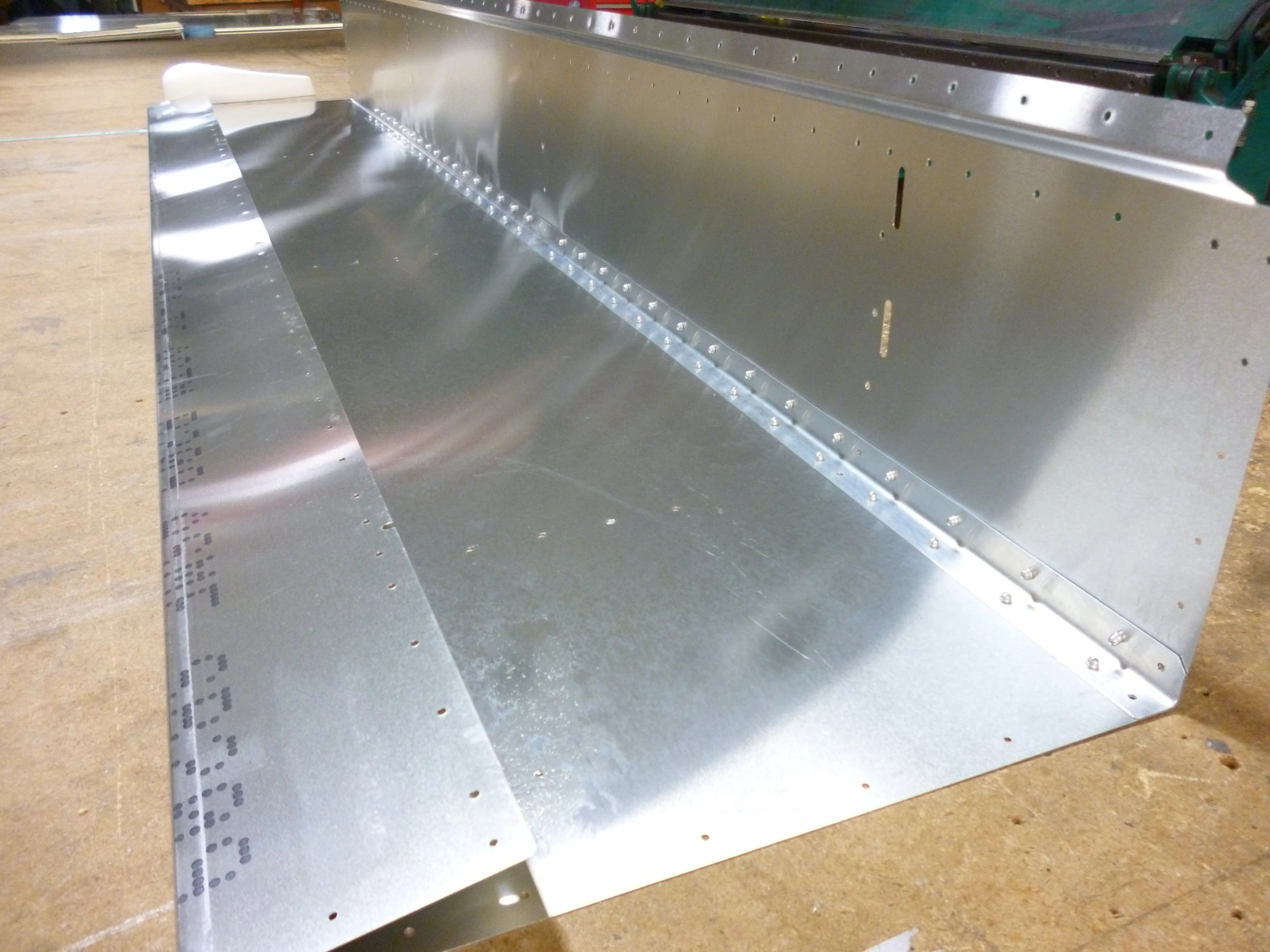

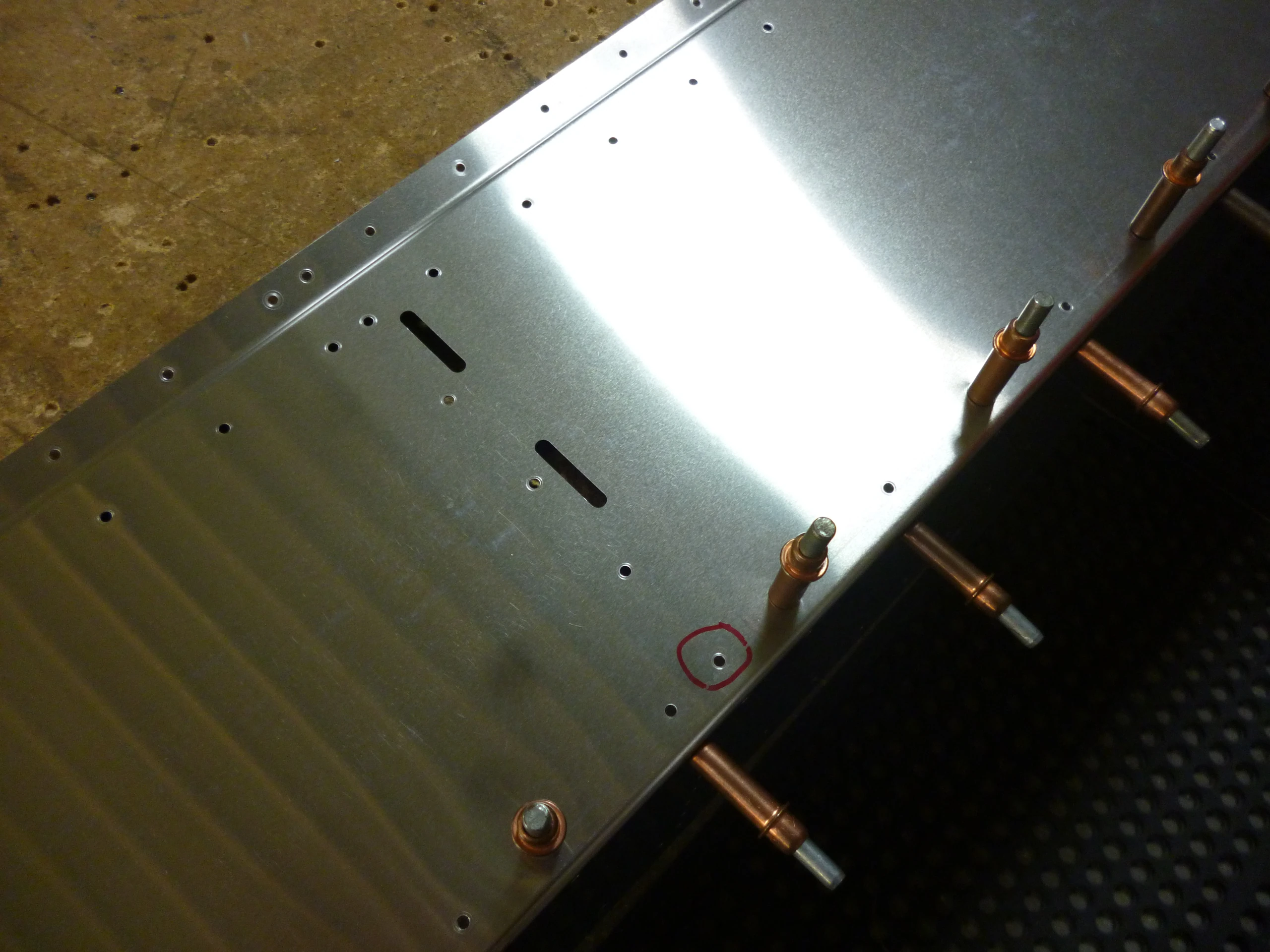

Установите усиление внутрь обшивки с Cleco, затем приклепайте. Отверстия в местах нервюр пока не клепайте.
Сверить со строкой IPL
Подготовить нервюры
Деталь по исходному IPL: SD75S1-1 · Количество: 5L + 5R

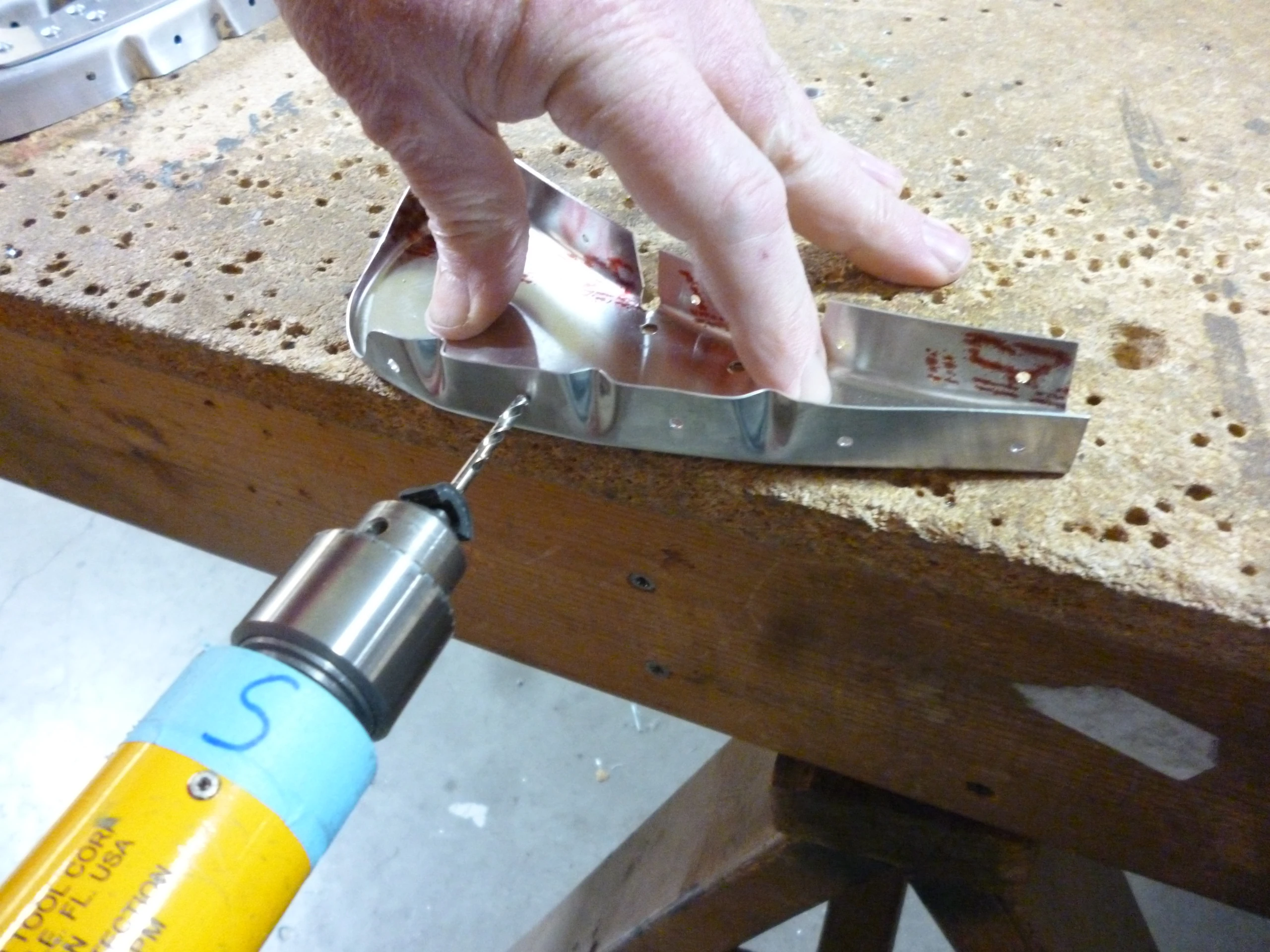

Раскройте отверстия полок нервюр сверлом #30 под A4 по исходному примеру.
Сверить со строкой IPL
Кронштейны на нервюрах
Деталь по исходному IPL: SD75S1-4 · Количество: 6

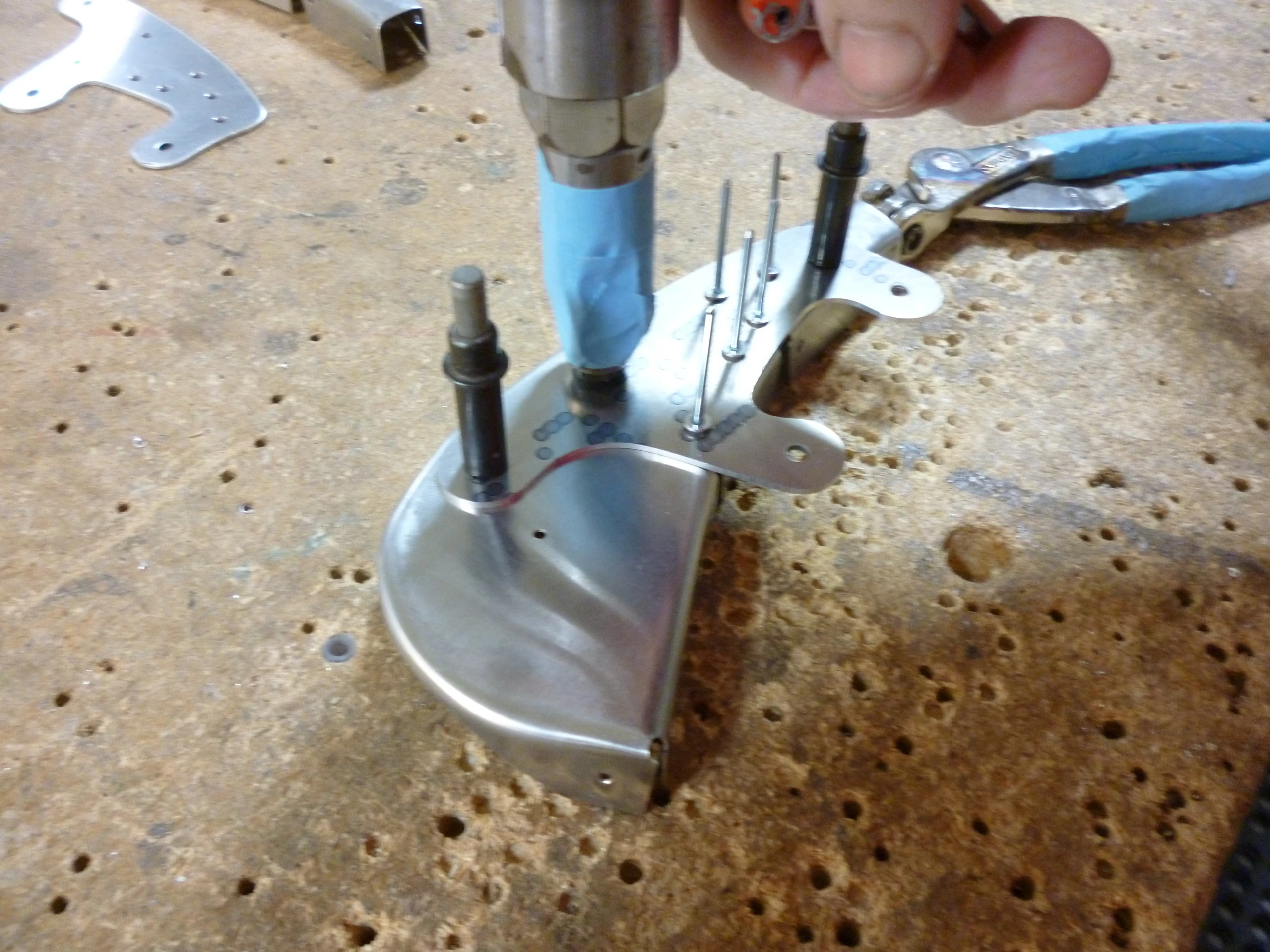

Три нервюры внутренней секции имеют кронштейны, две — нет. Соедините кронштейны с нервюрами Cleco и приклепайте. У двух остальных нервюр заполнять пустые отверстия заклёпками не требуется по IPL.
Сверить со строкой IPL

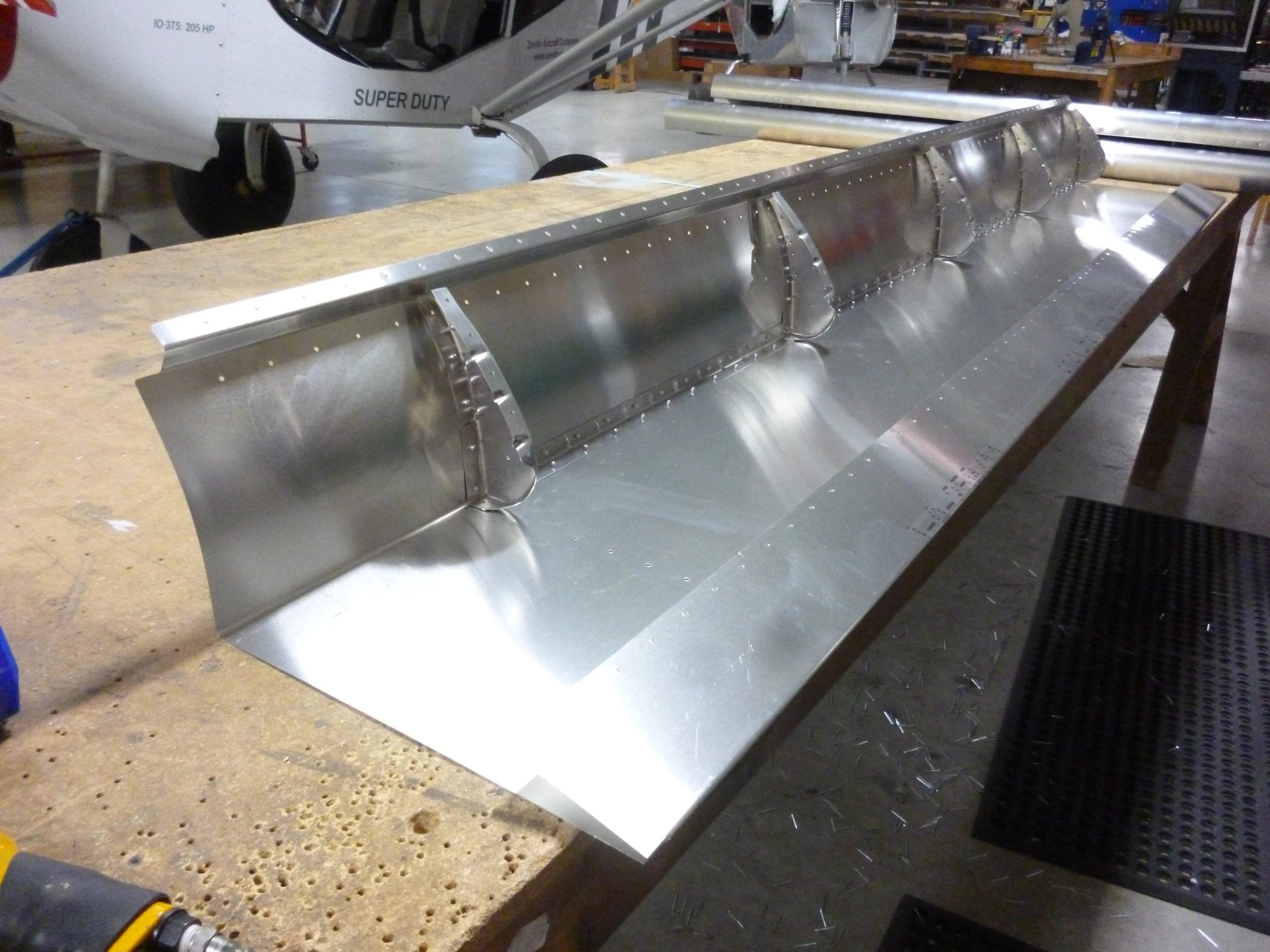

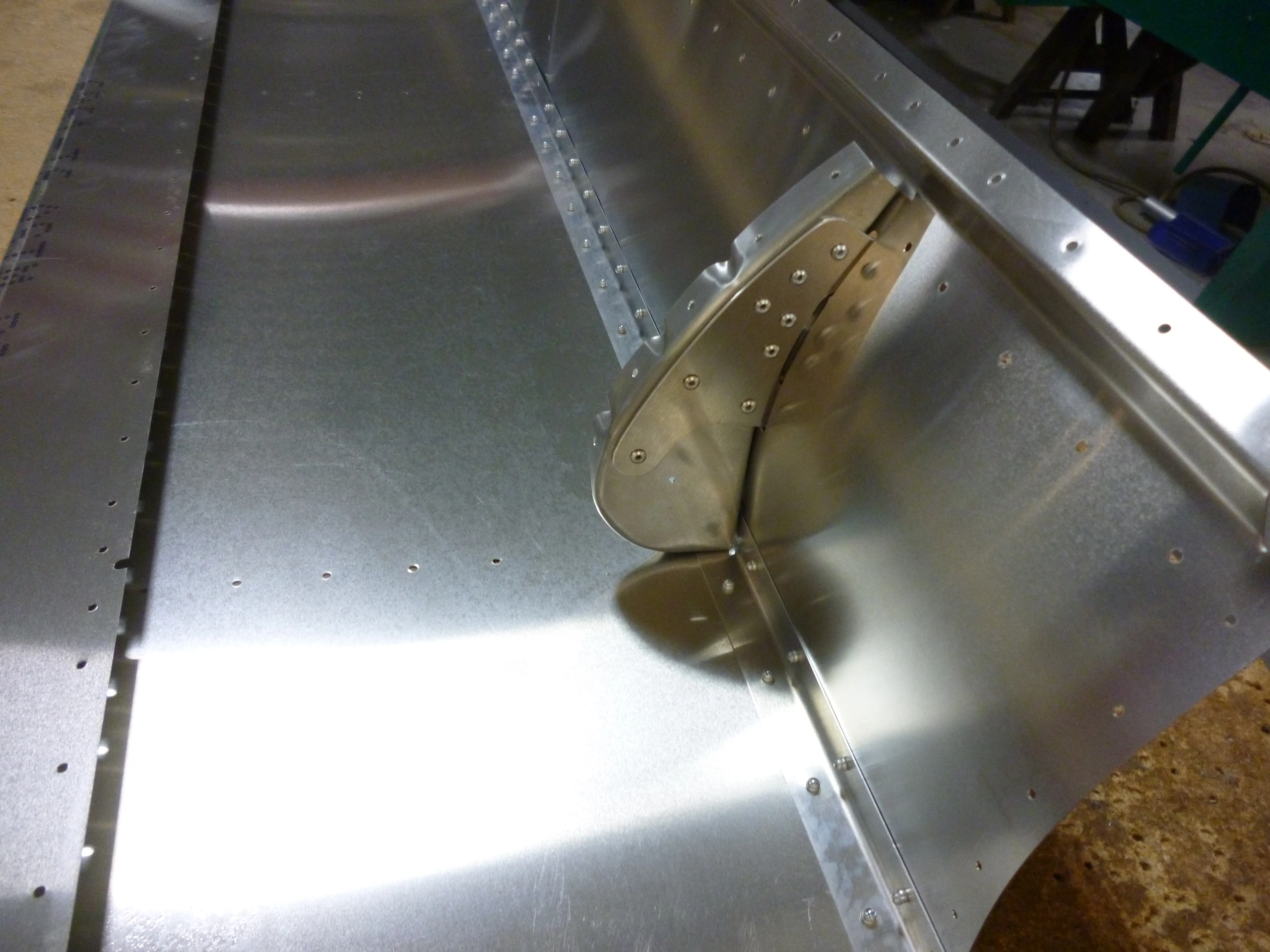

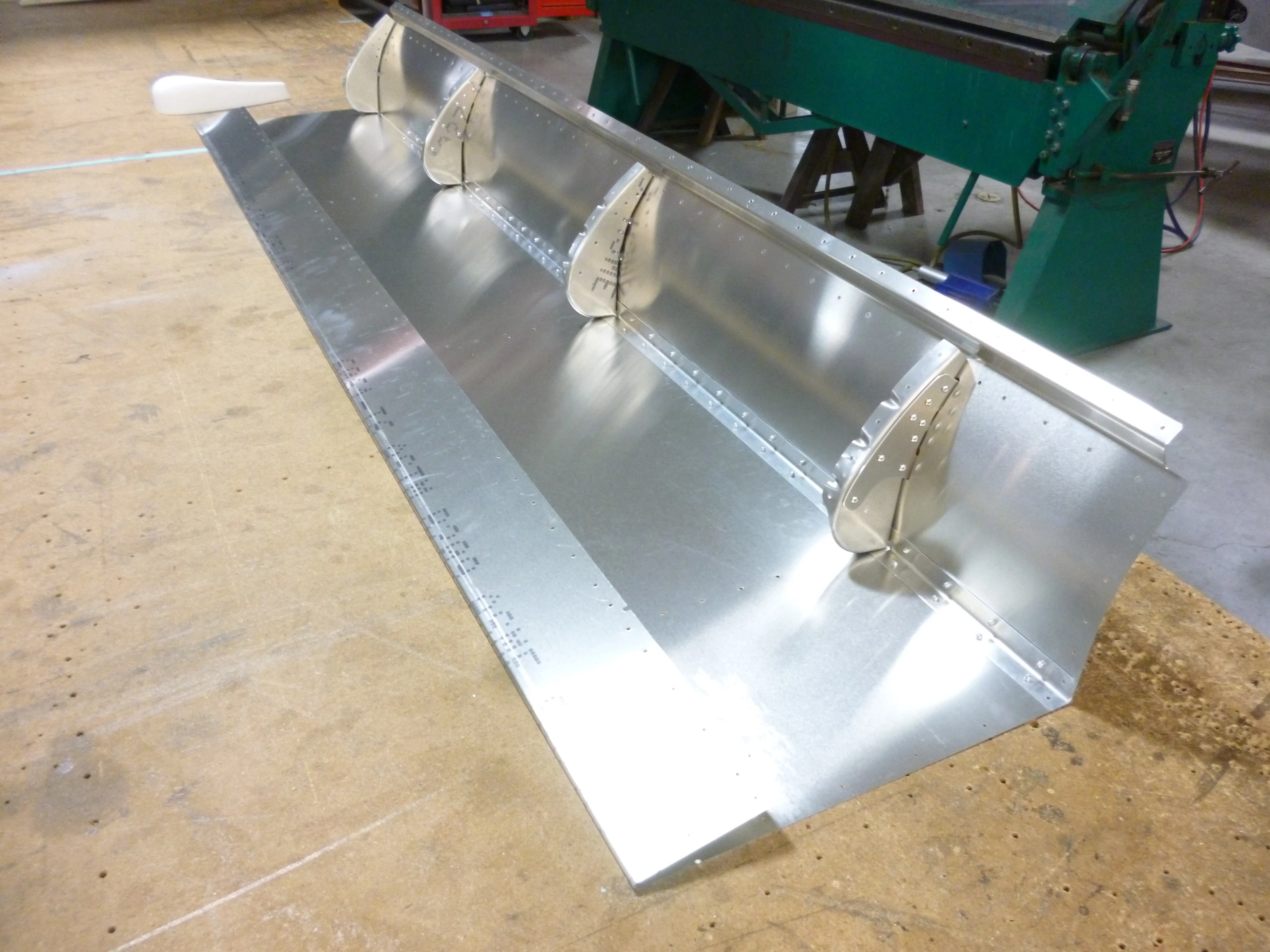

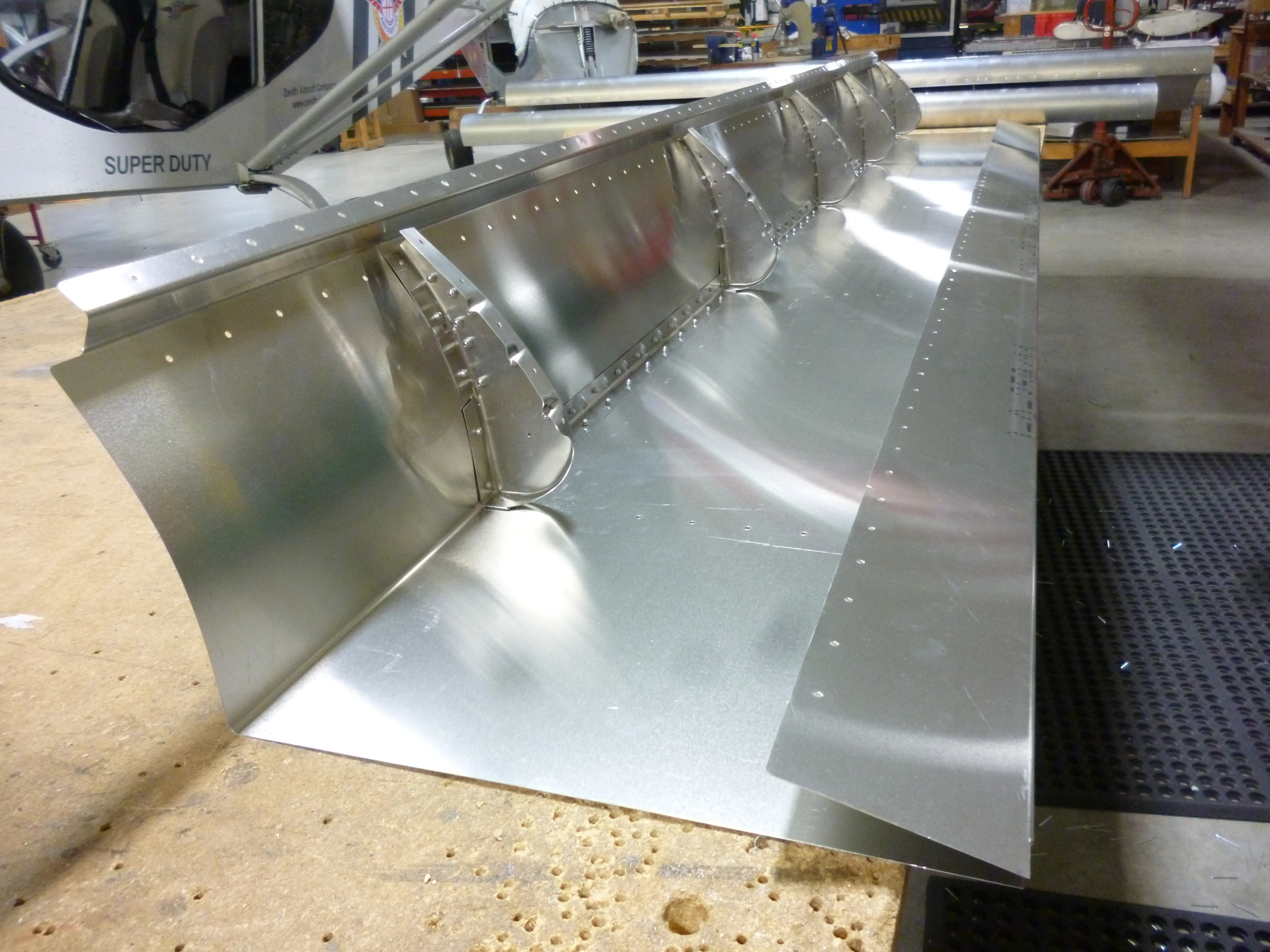

Нервюры к нижней стороне обшивки
Деталь по исходному IPL: SD75S1-1

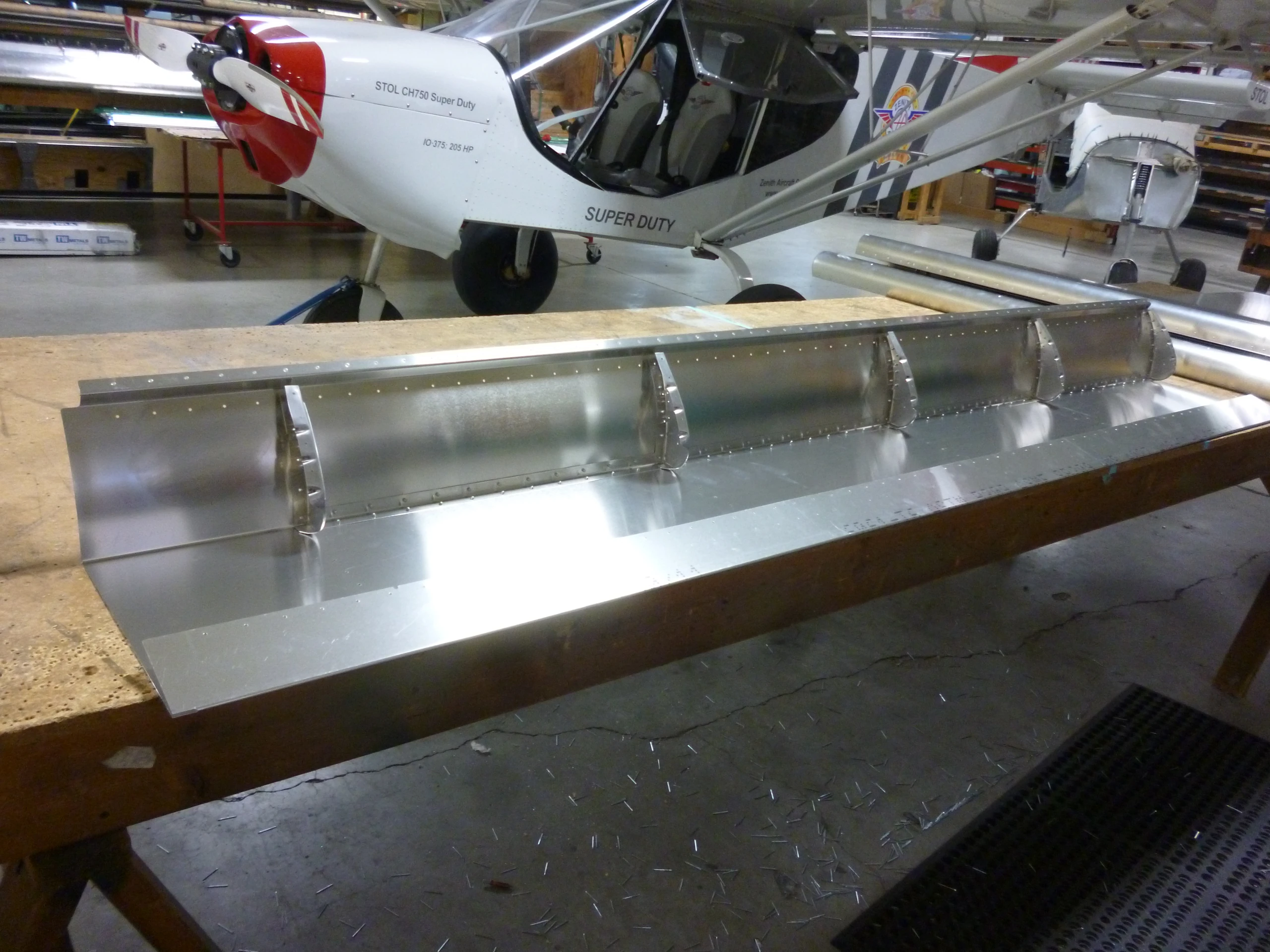

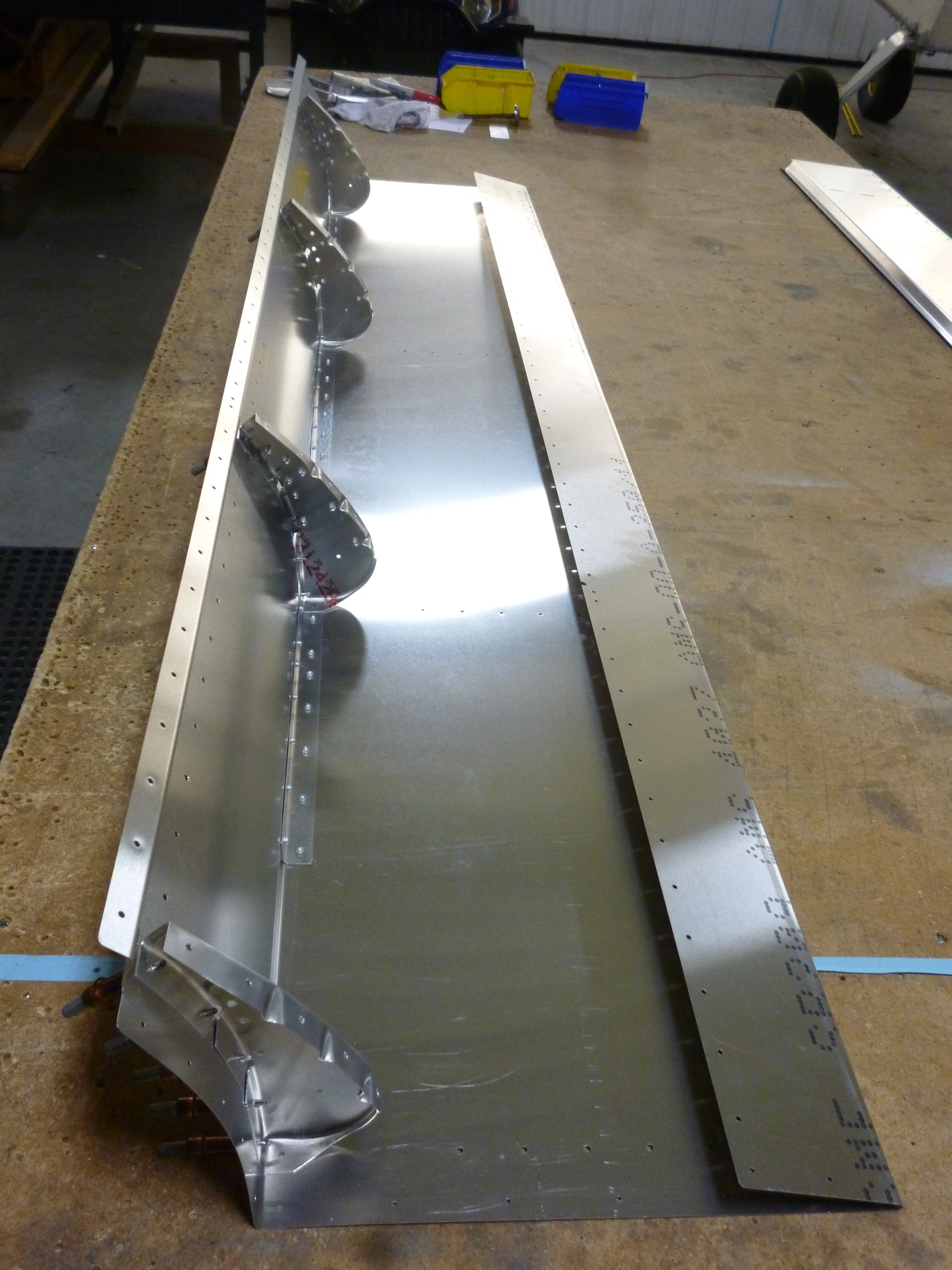

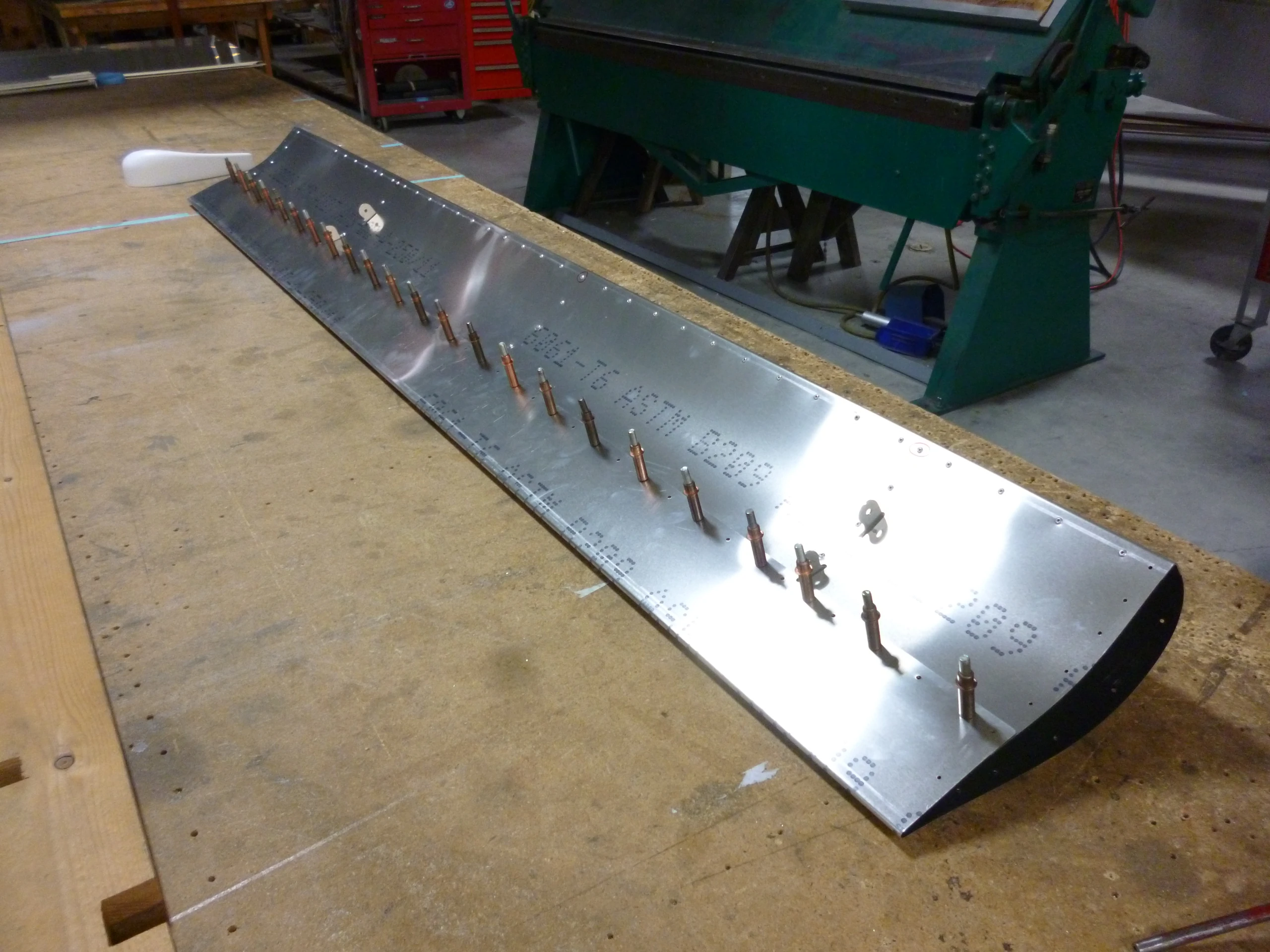

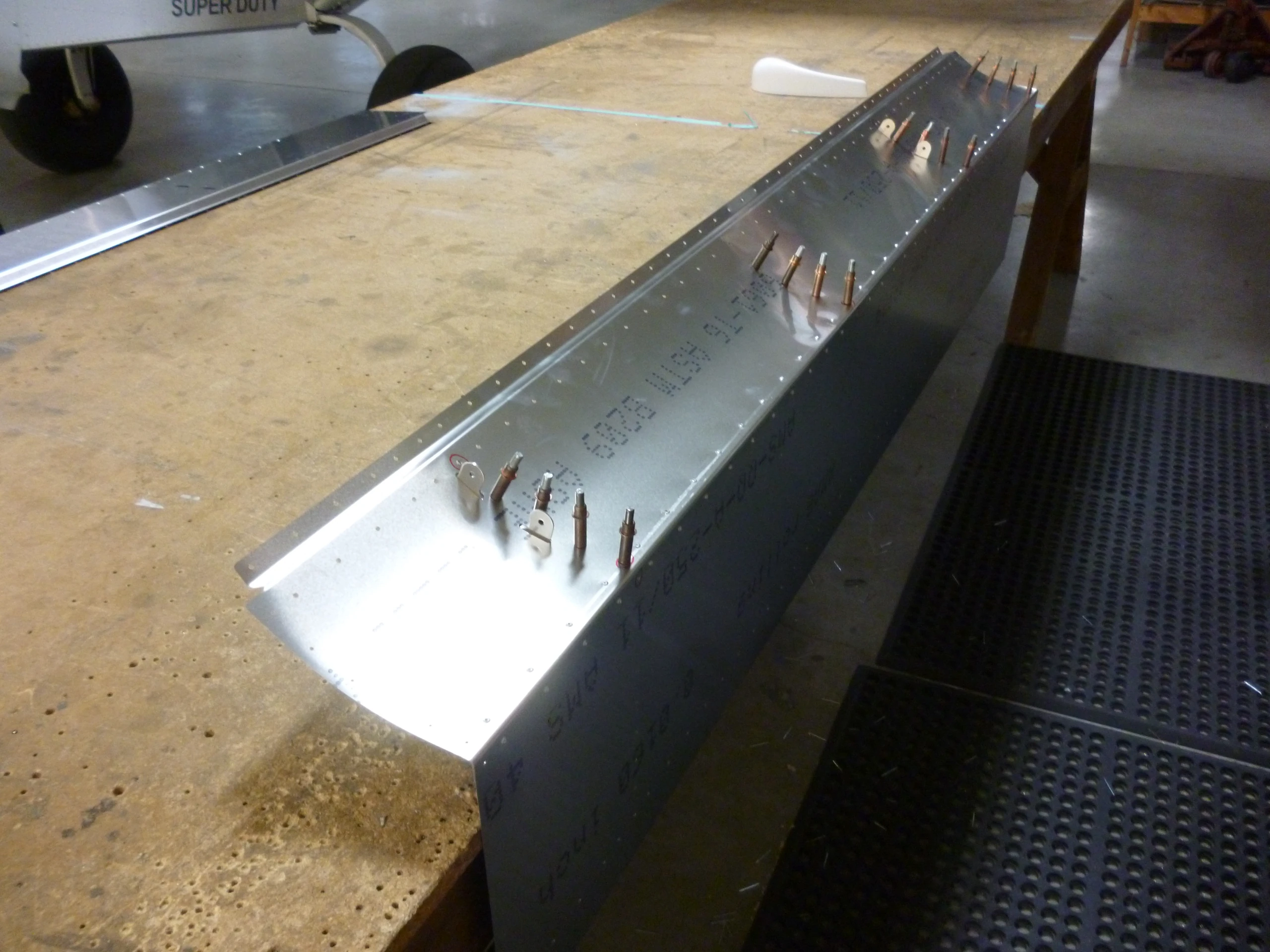

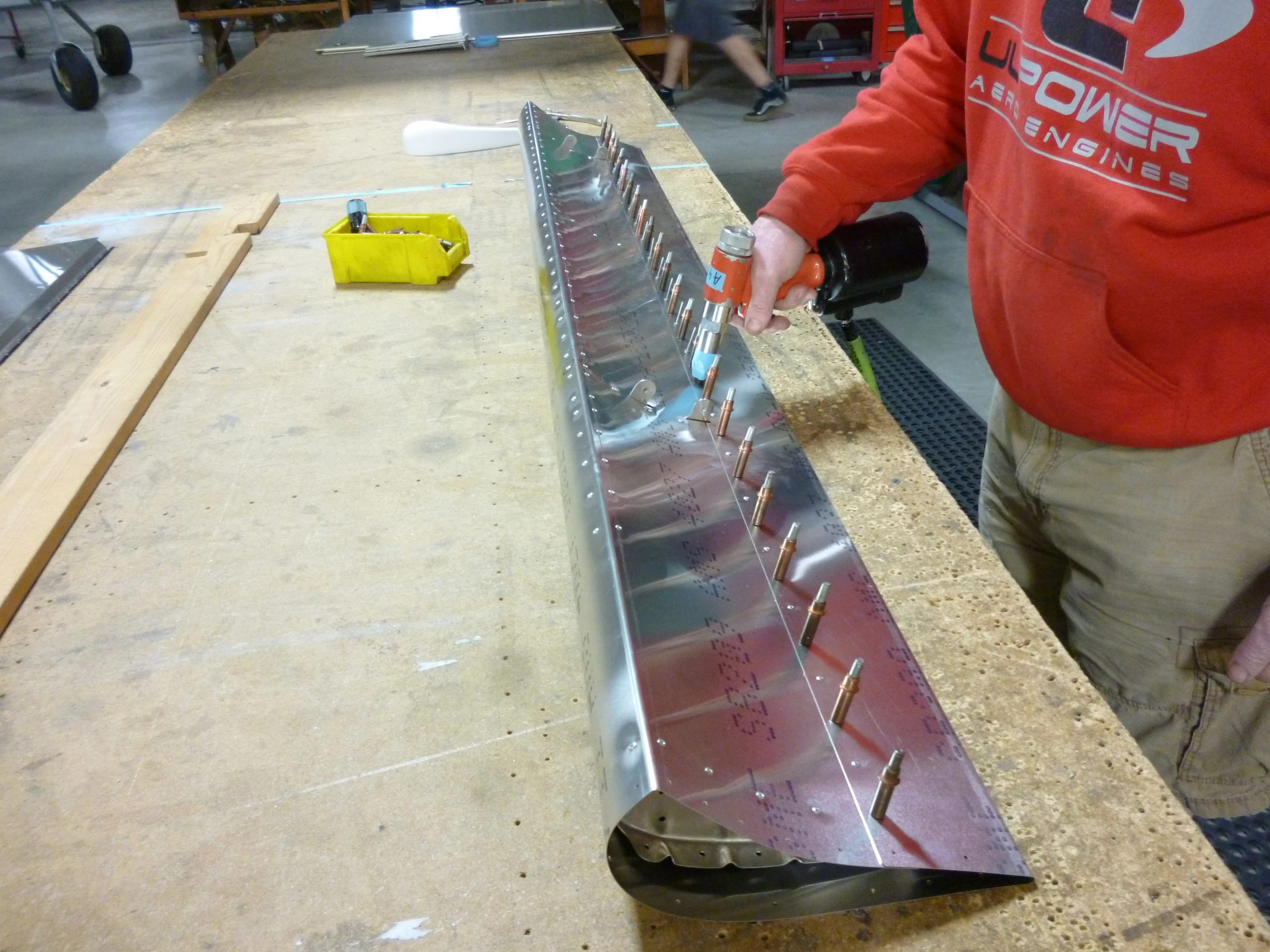

Соедините нервюры с нижней стороной обшивки Cleco, затем приклепайте A4.
Сверить со строкой IPL
Обогнуть носок
Деталь по исходному IPL: SD75S1-2

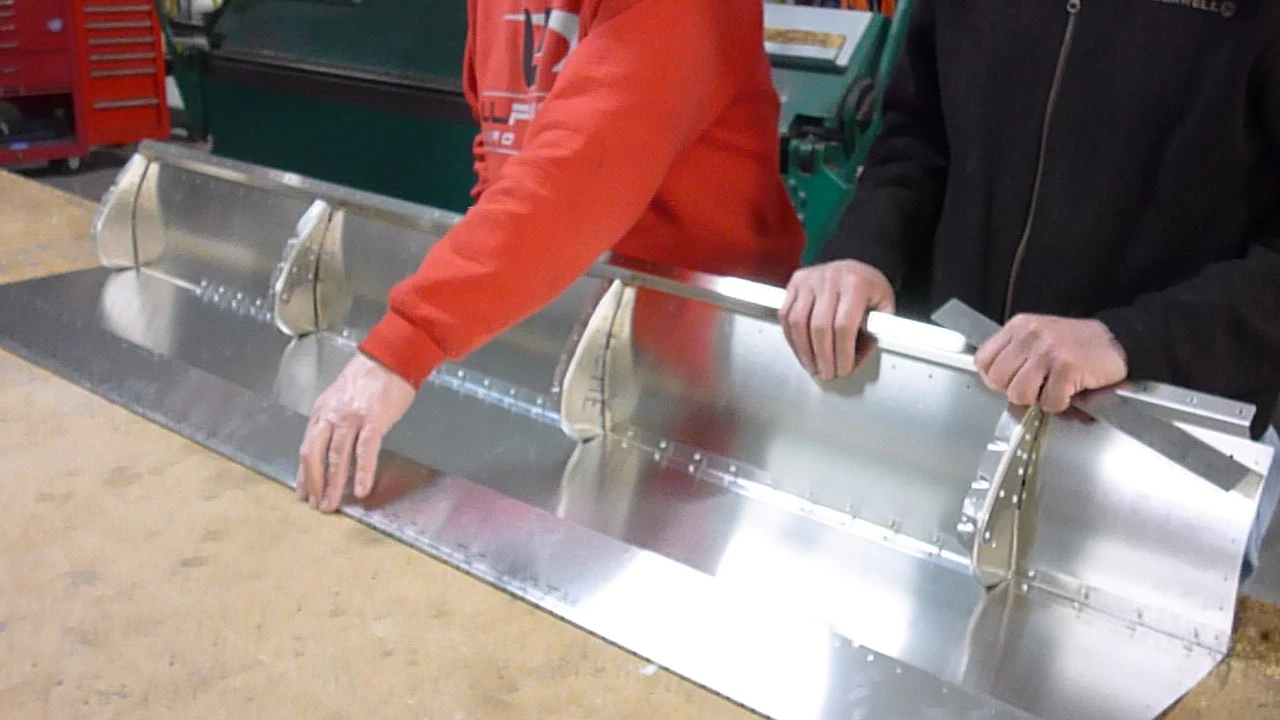

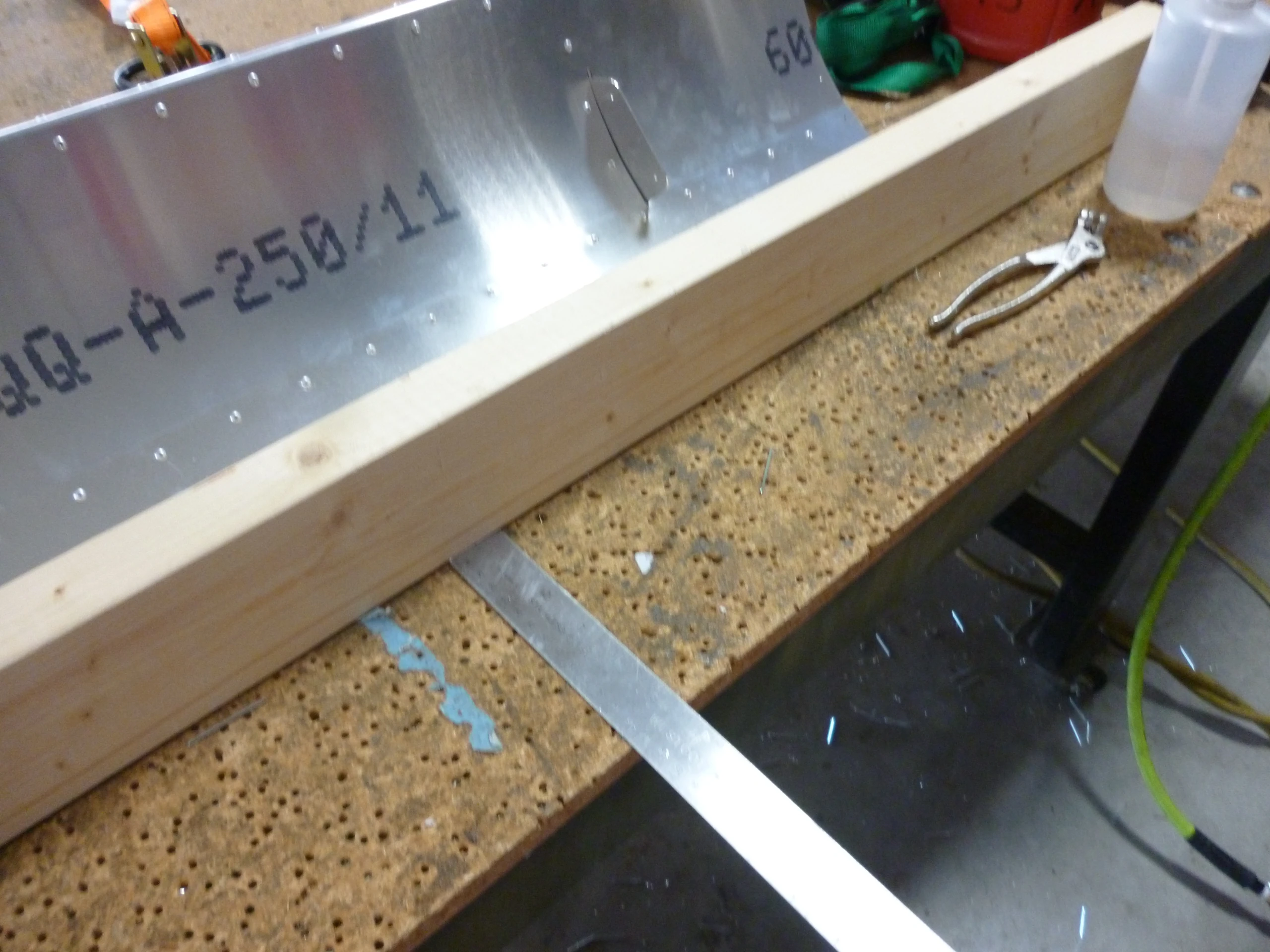

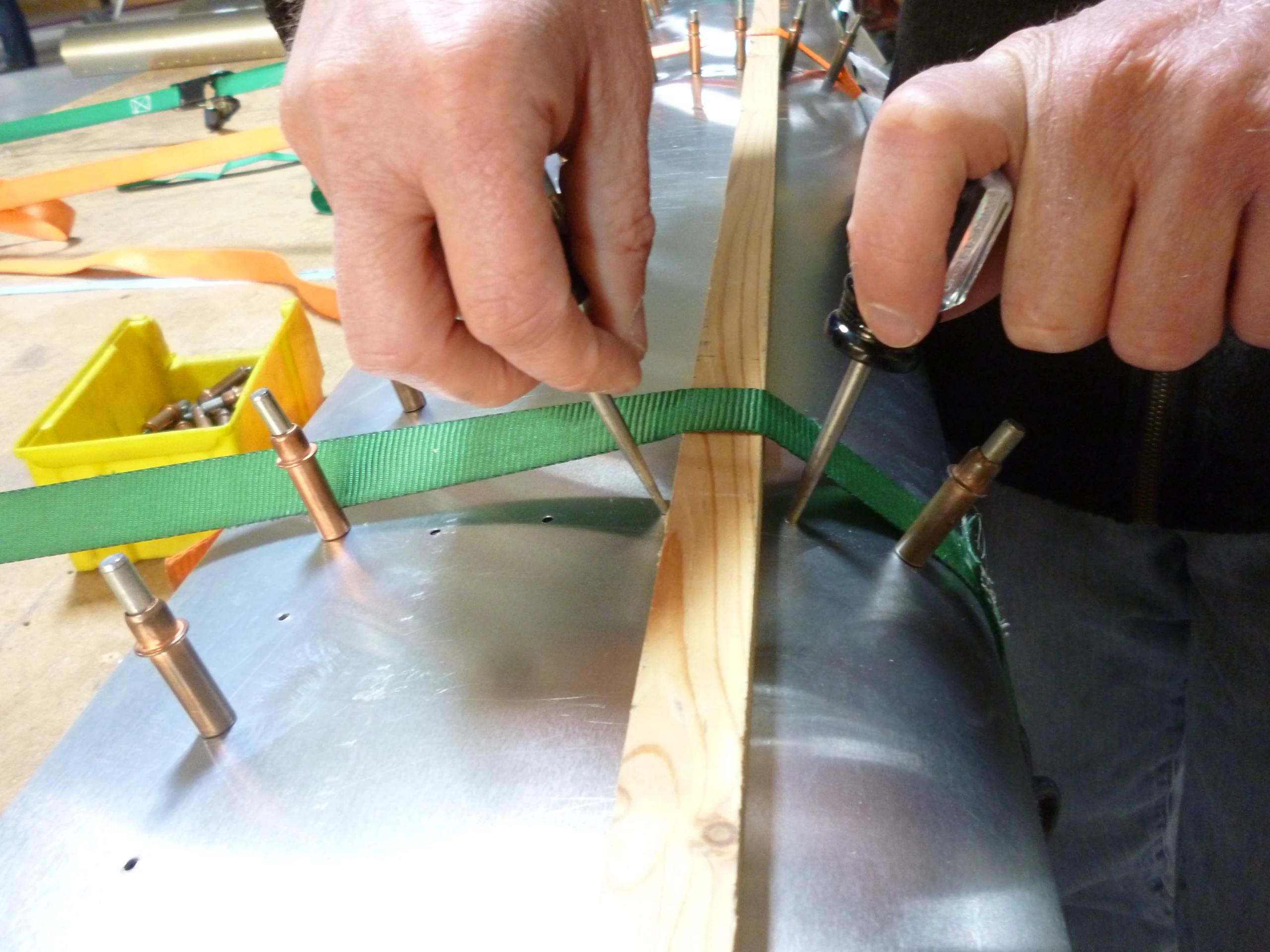

Притяните обшивку вокруг передней стороны нервюр. Для заведения одной кромки поверх другой источник использует линейку или алюминиевую полосу, не меняя профиль.
Сверить со строкой IPL

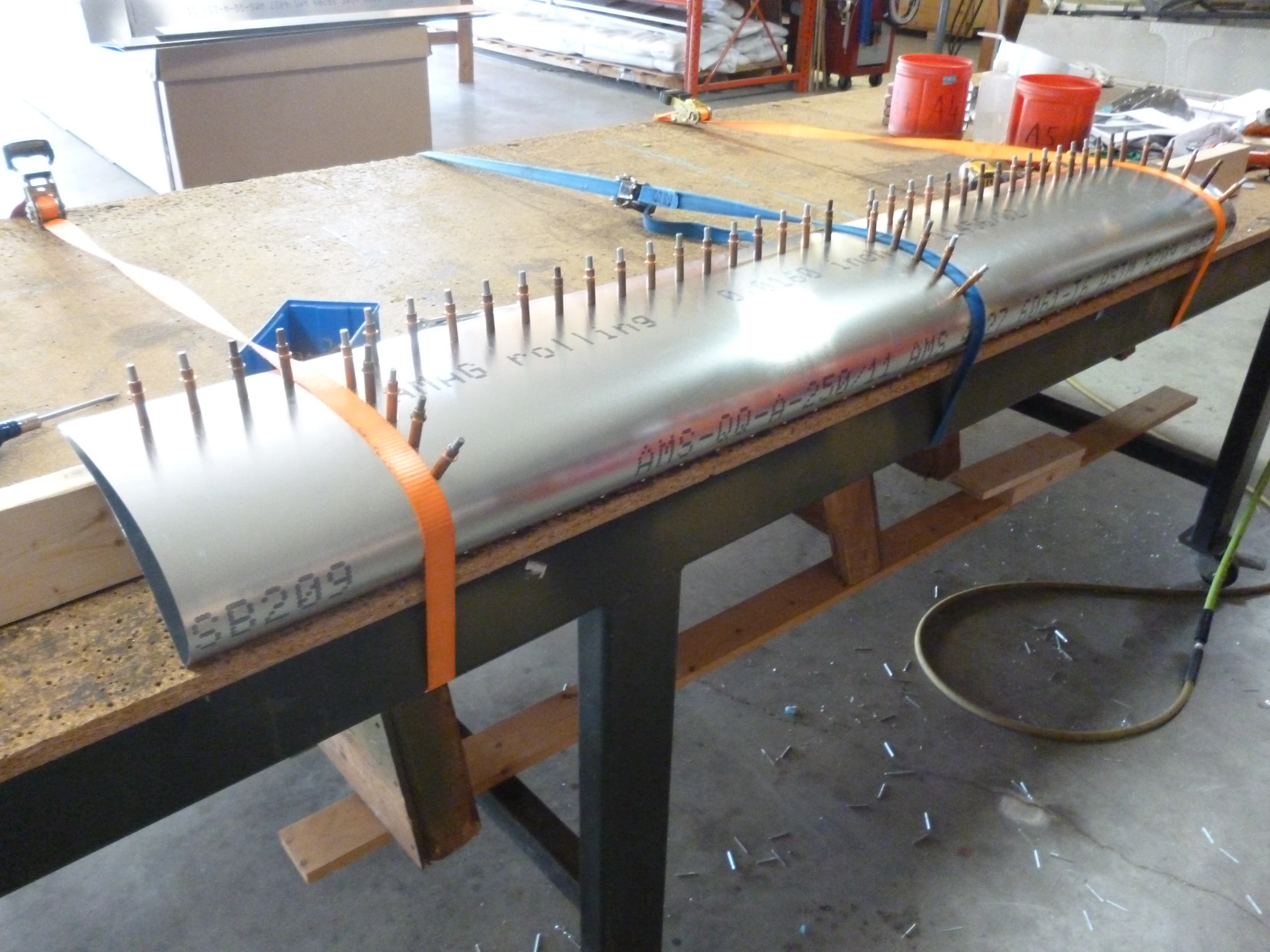

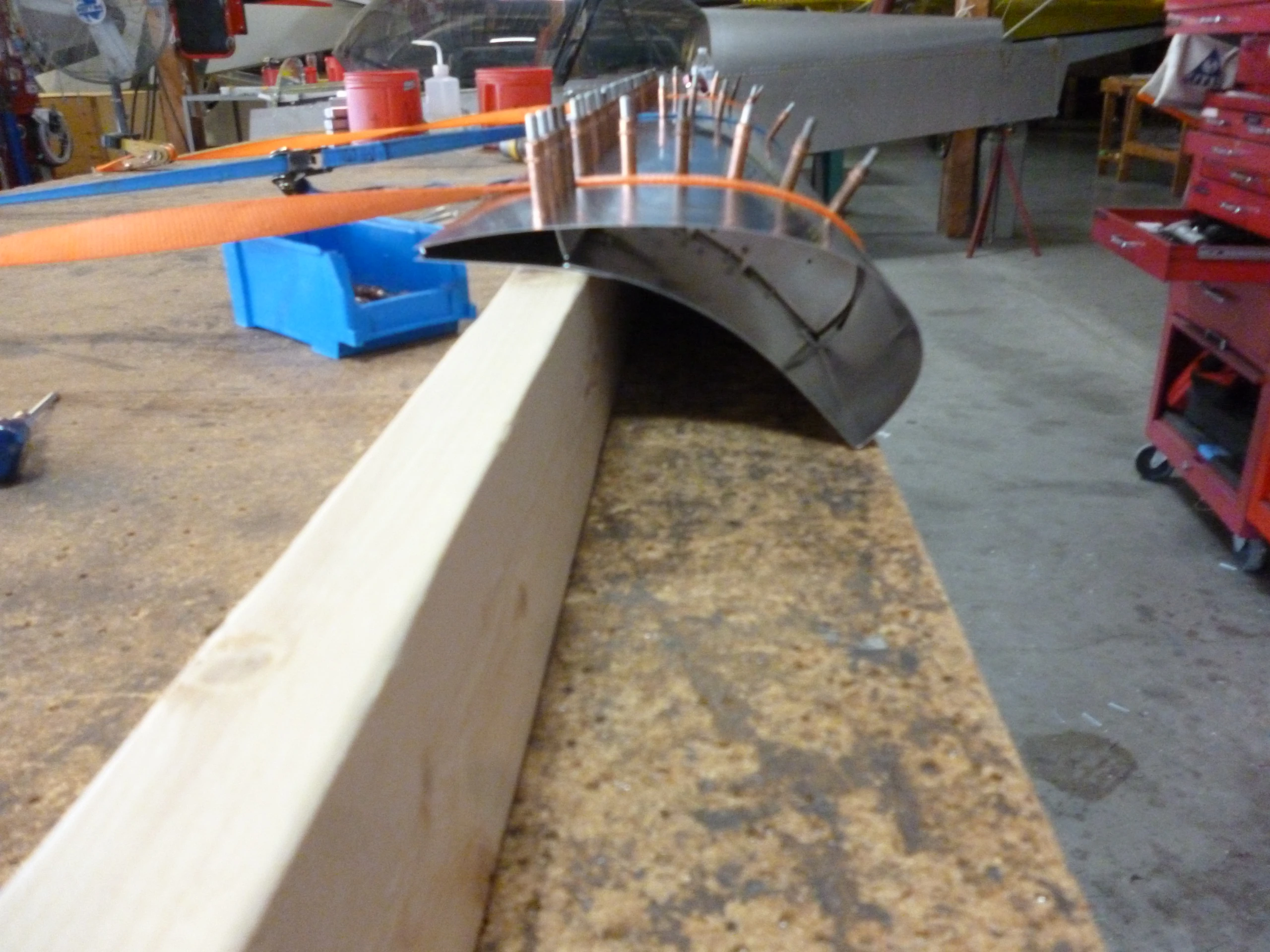

Приспособление для притягивания

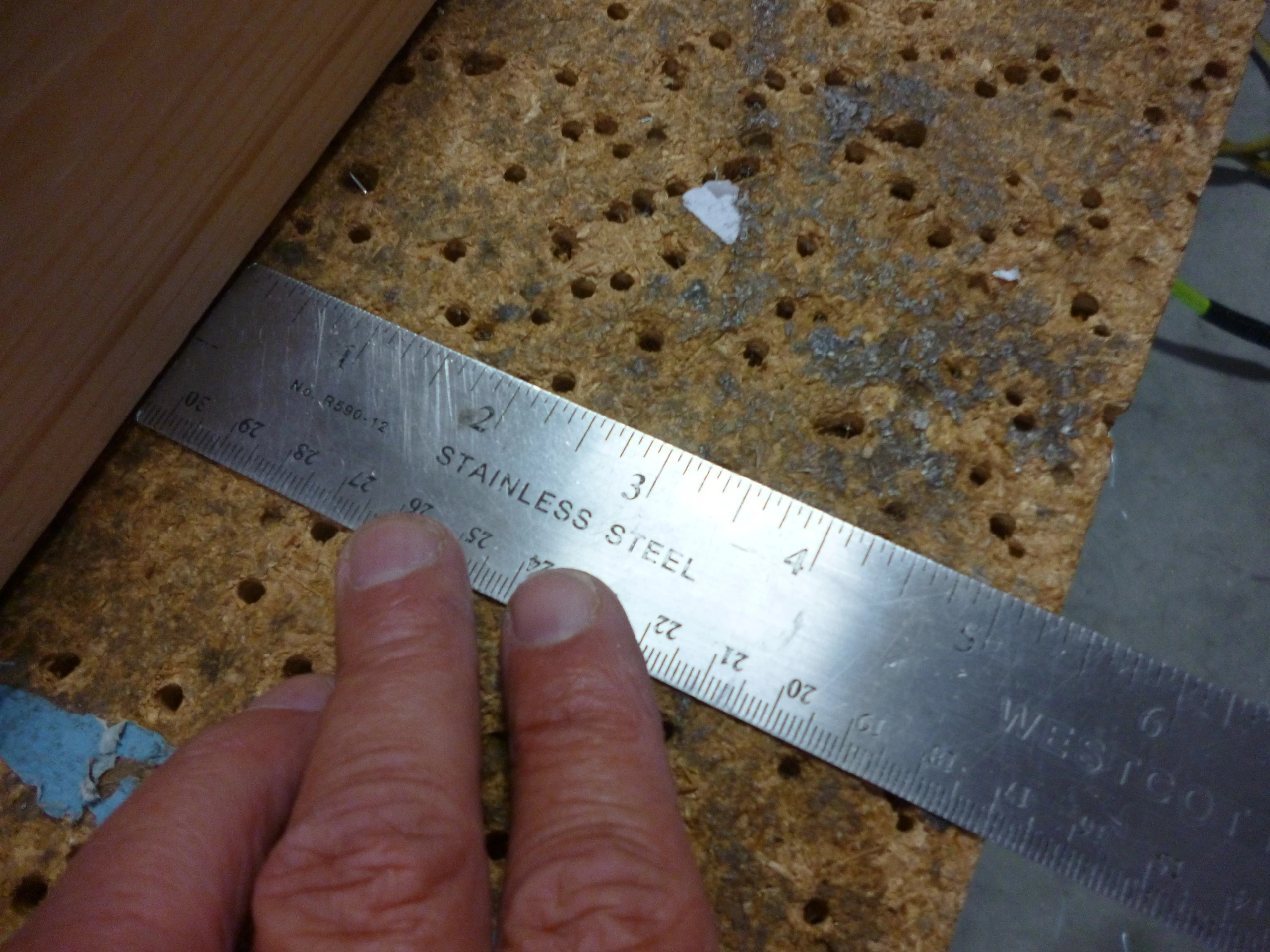

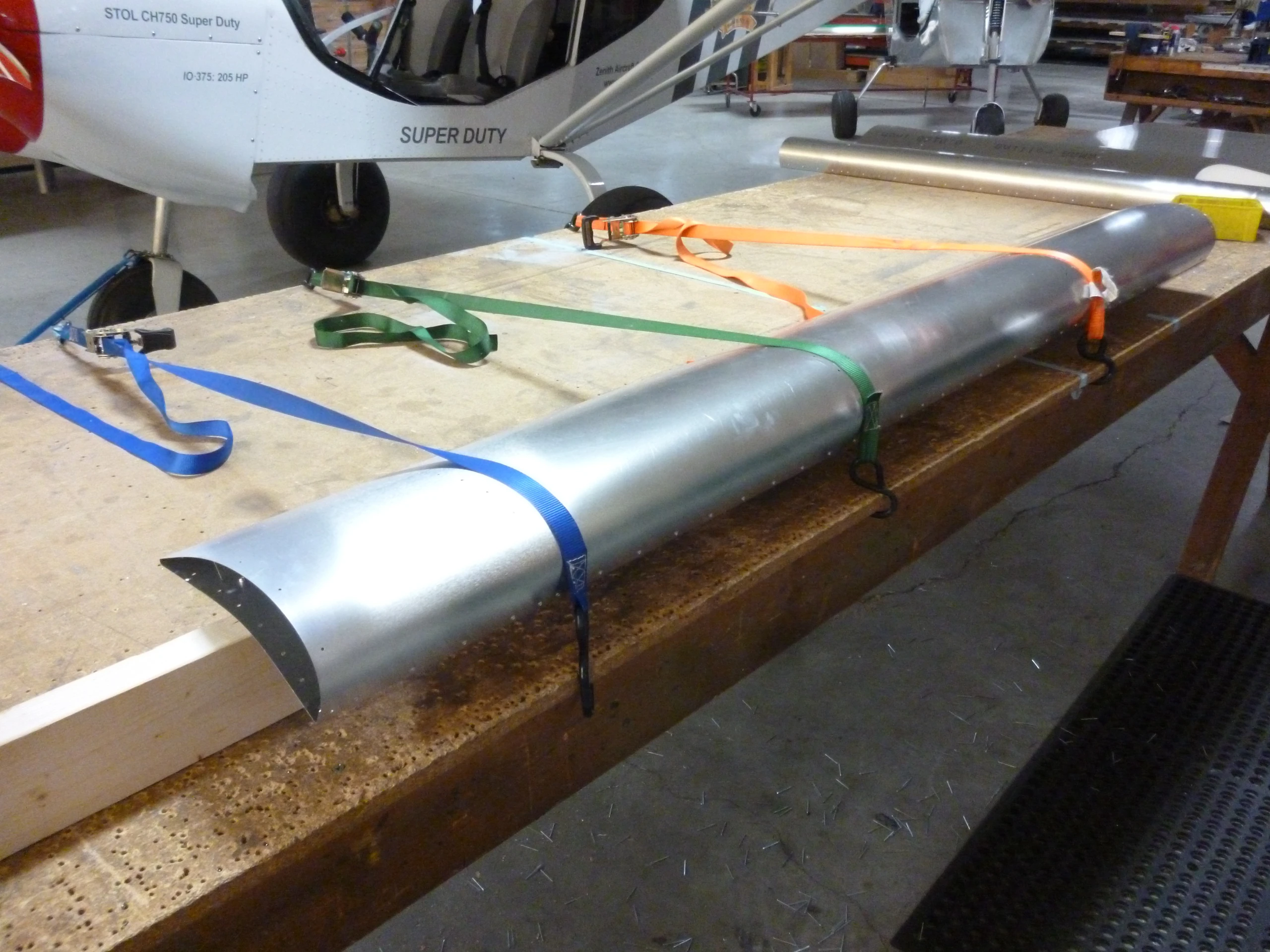

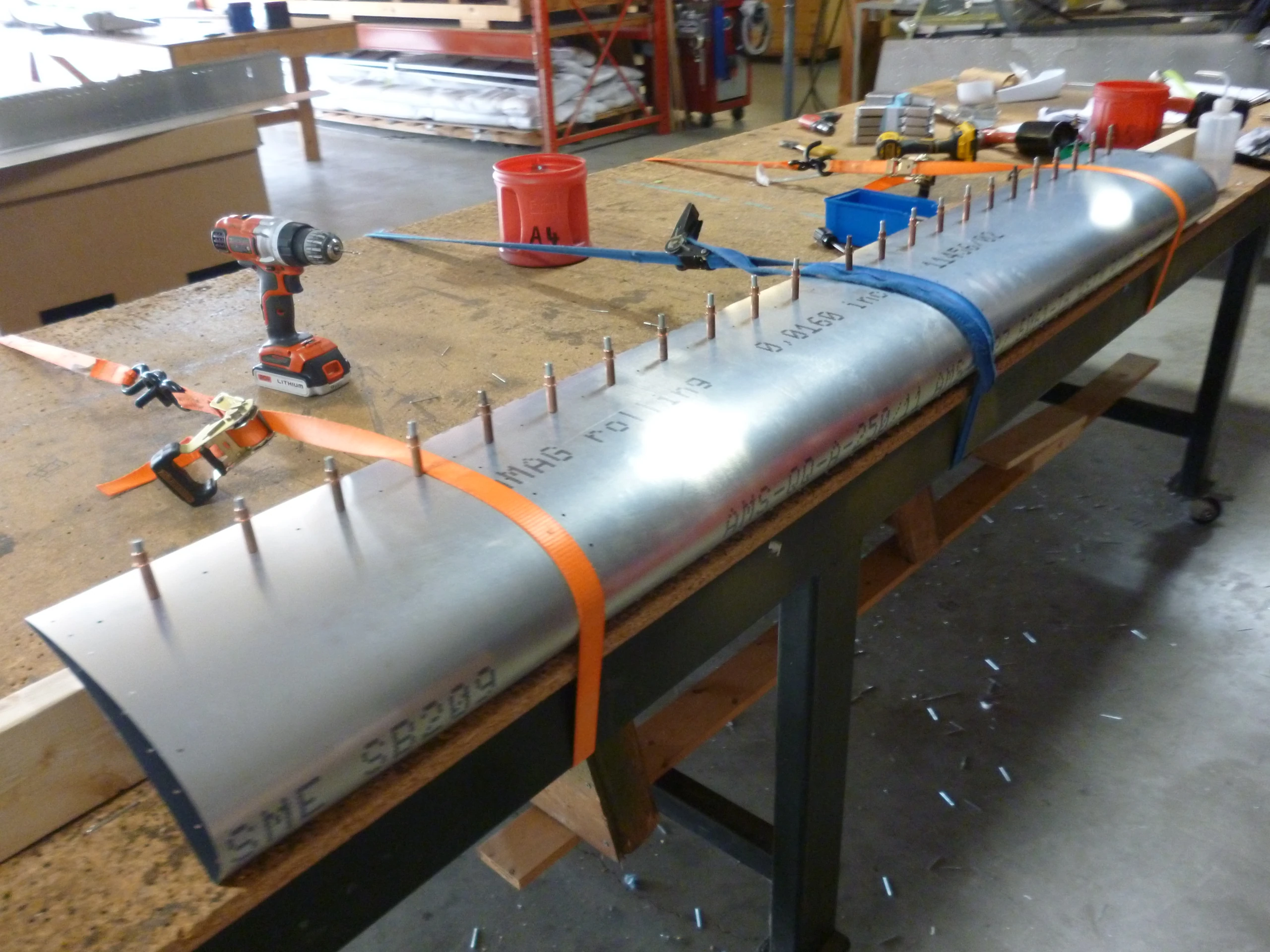

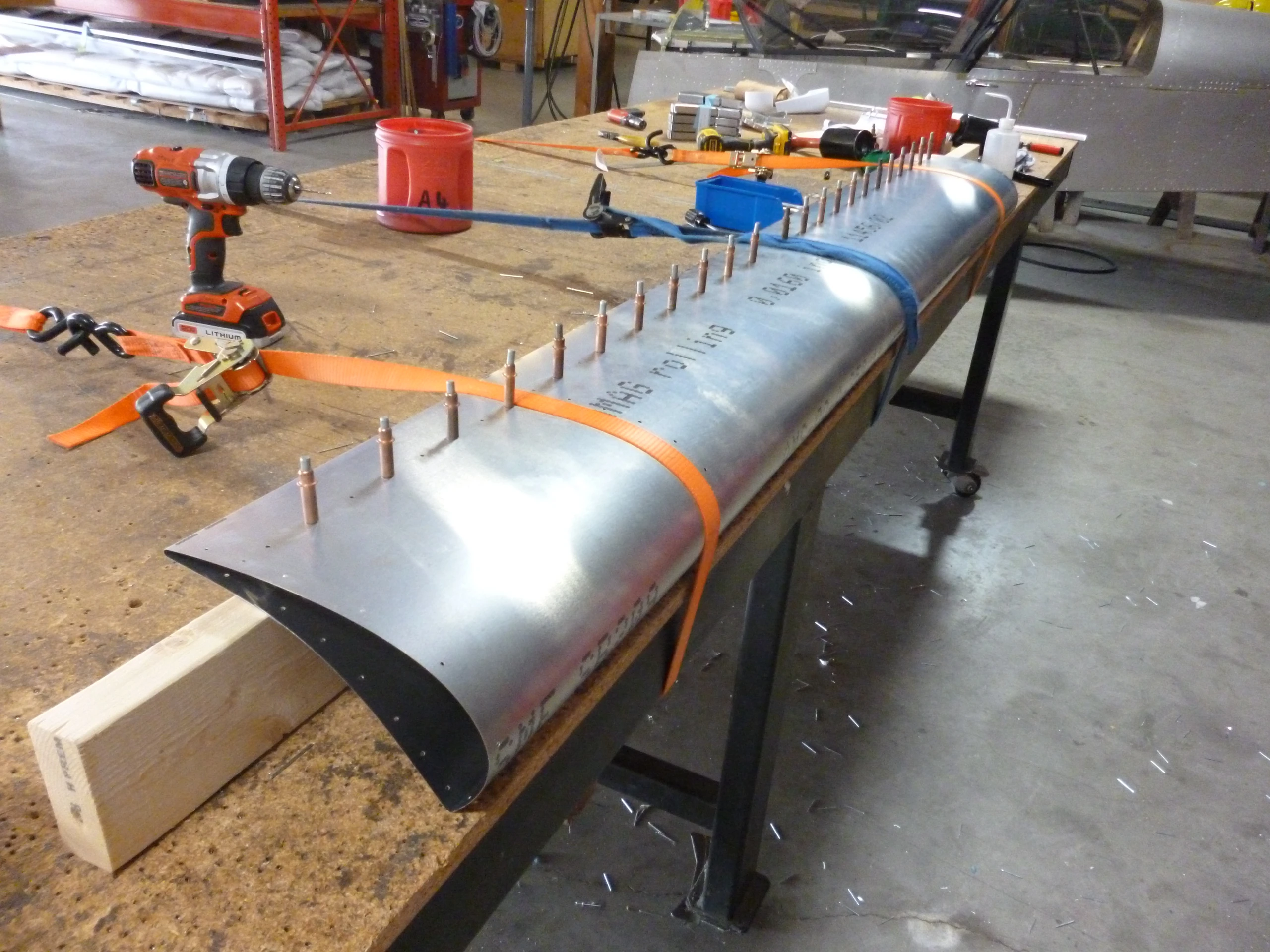

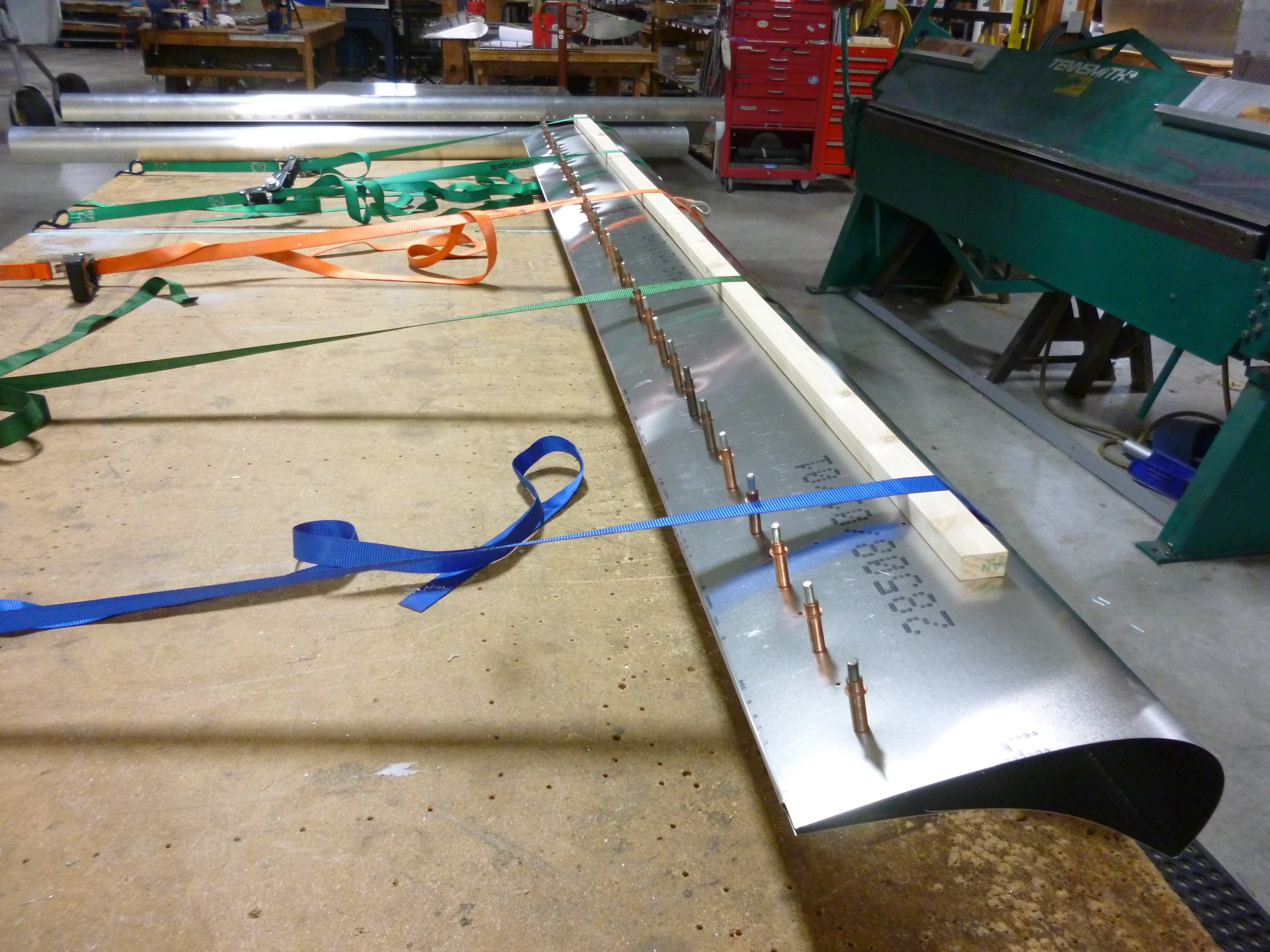

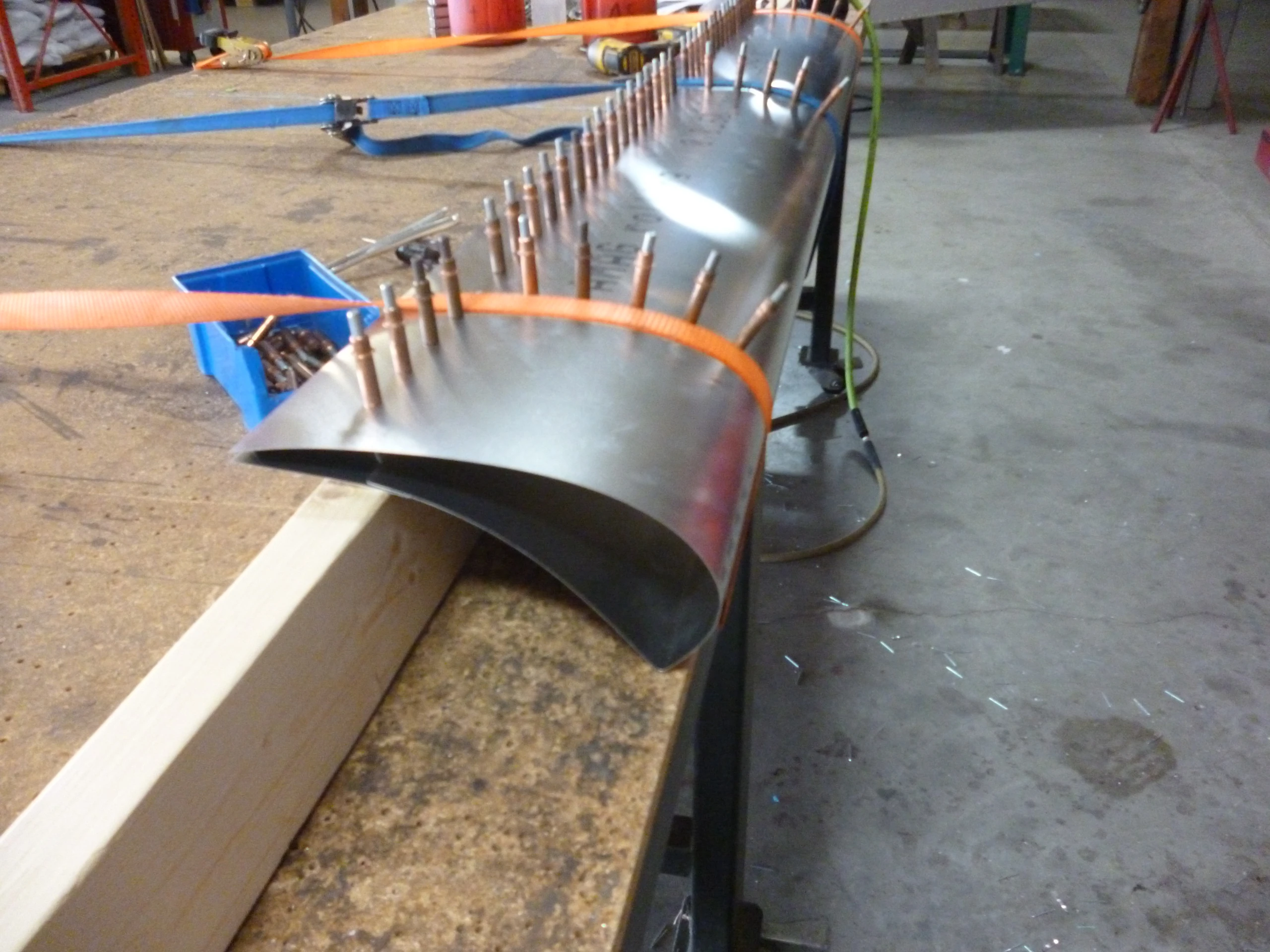

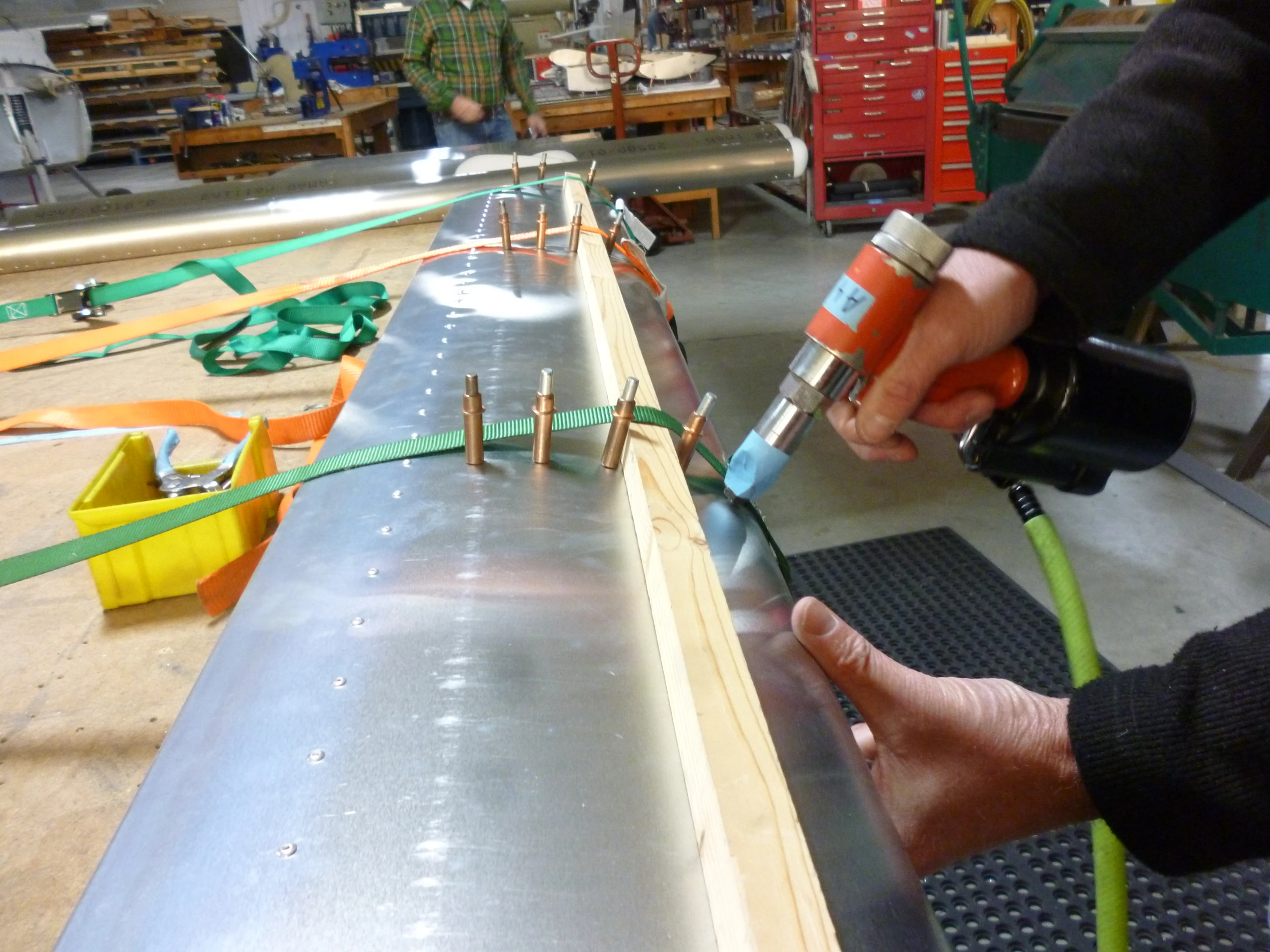

Закрепите брусок 2×4 на столе возле края. В исходном примере от края до передней стороны бруска 5 1/4 дюйма. Оприте секцию на брусок и притягивайте ремнём у каждой нервюры, распределяя усилие по опорам как на фото.

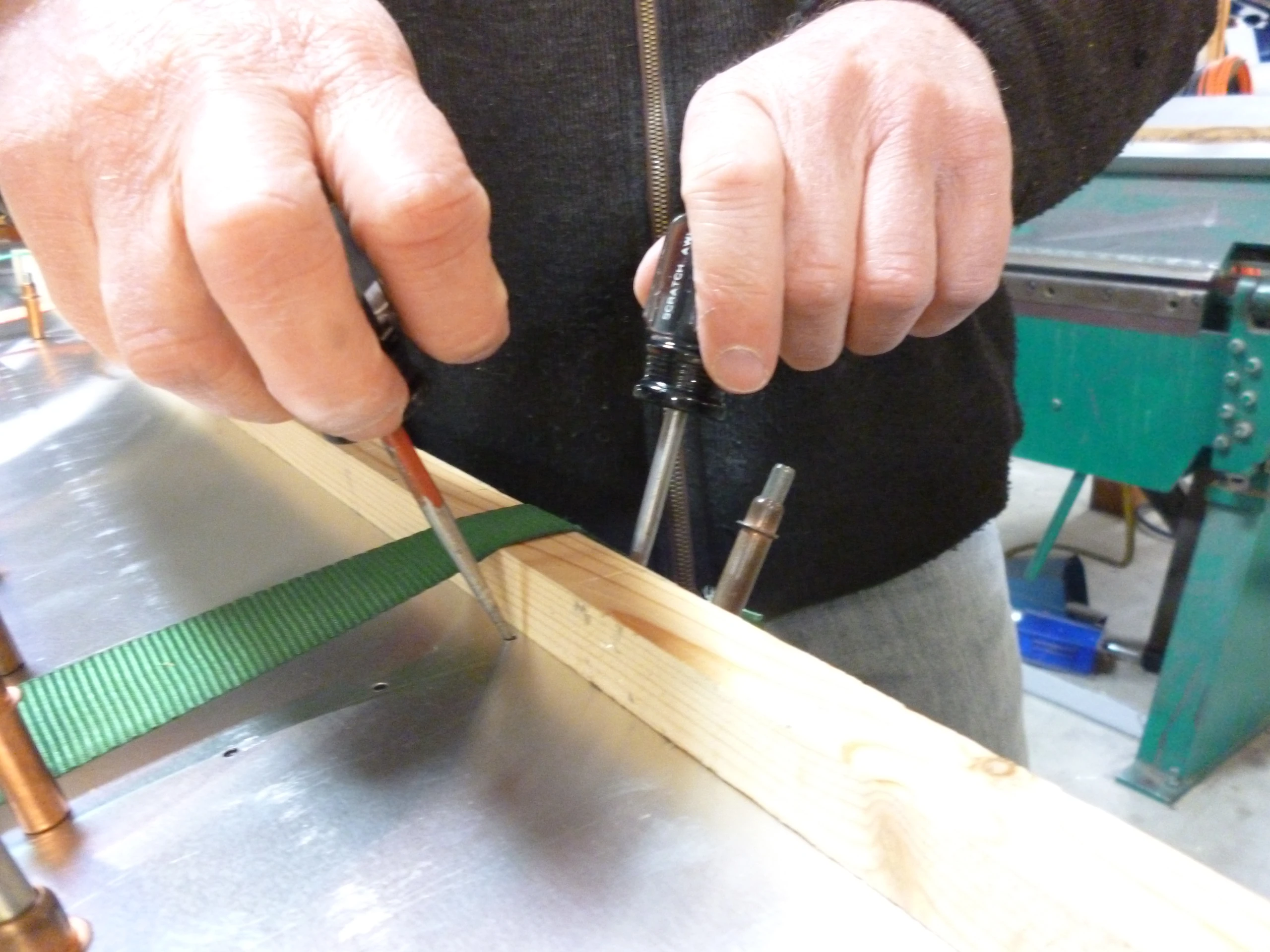

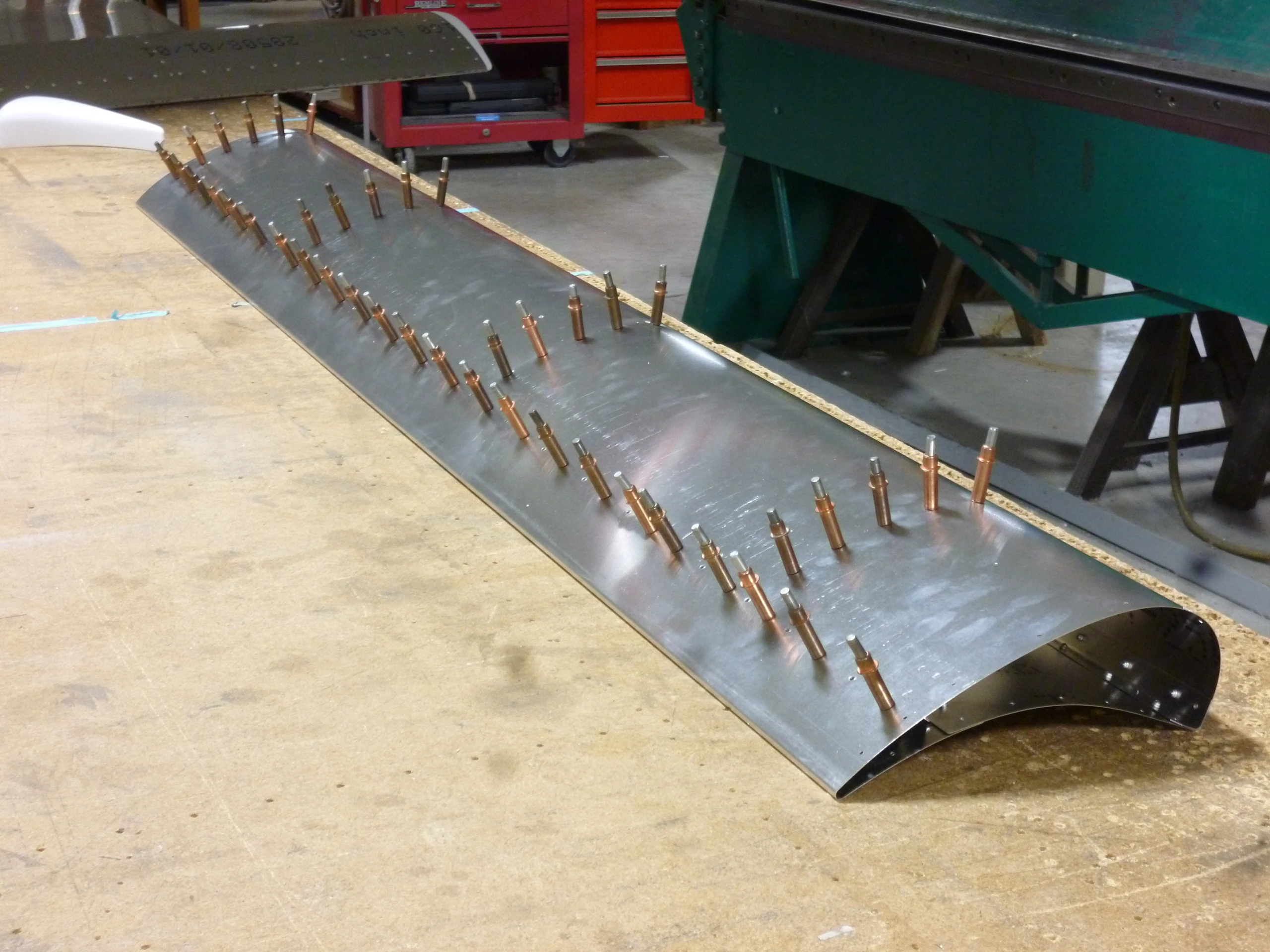

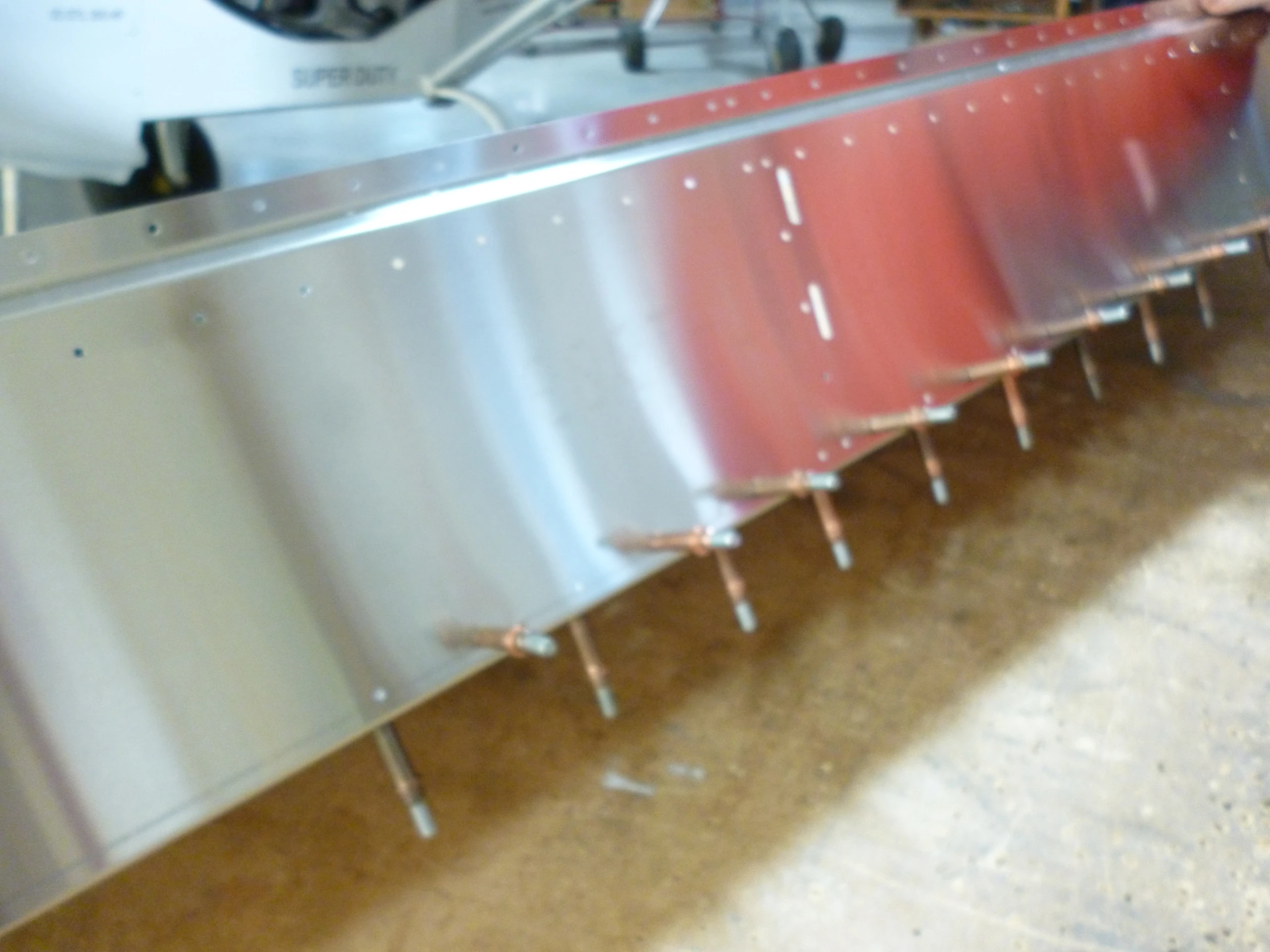

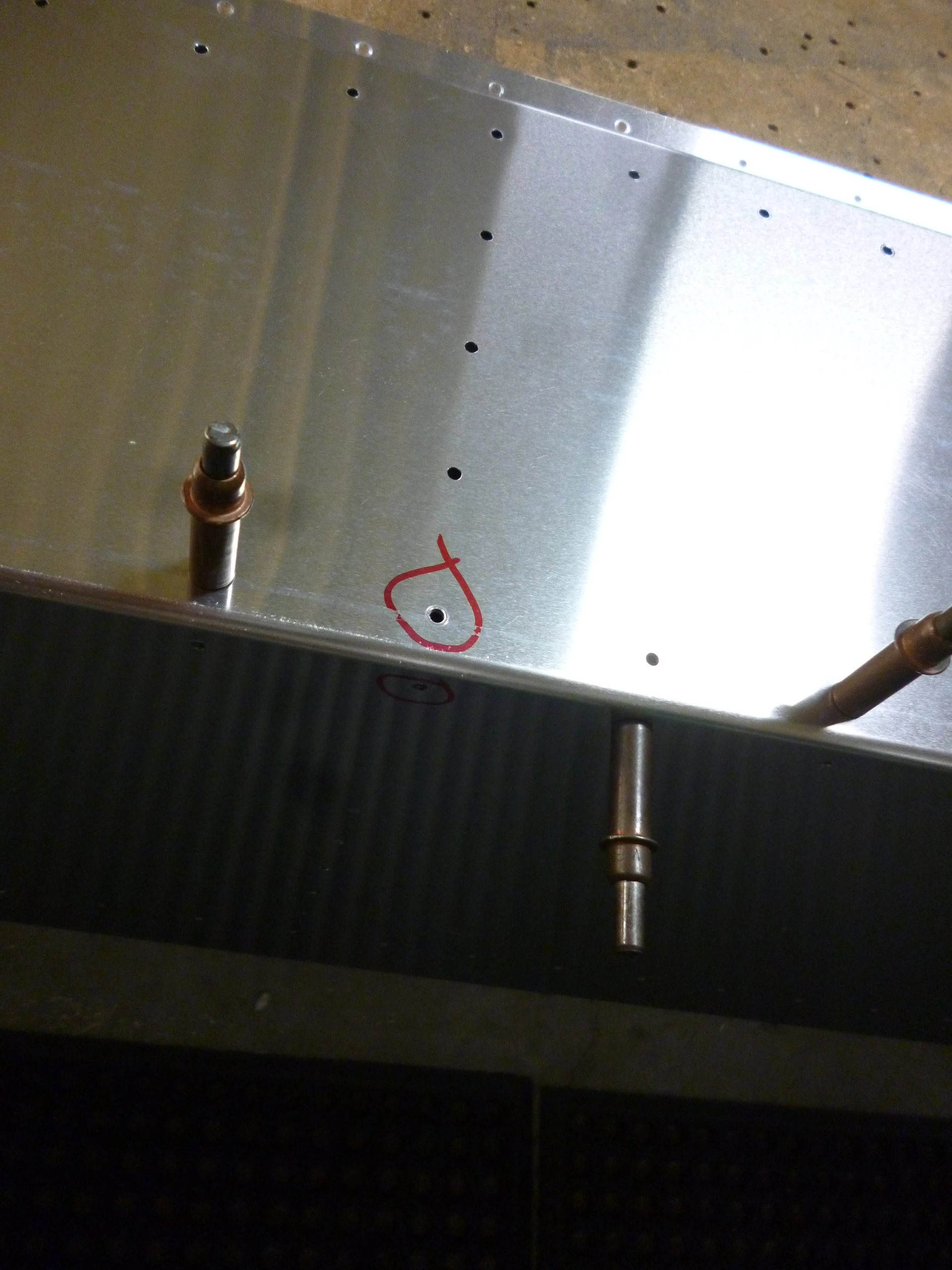

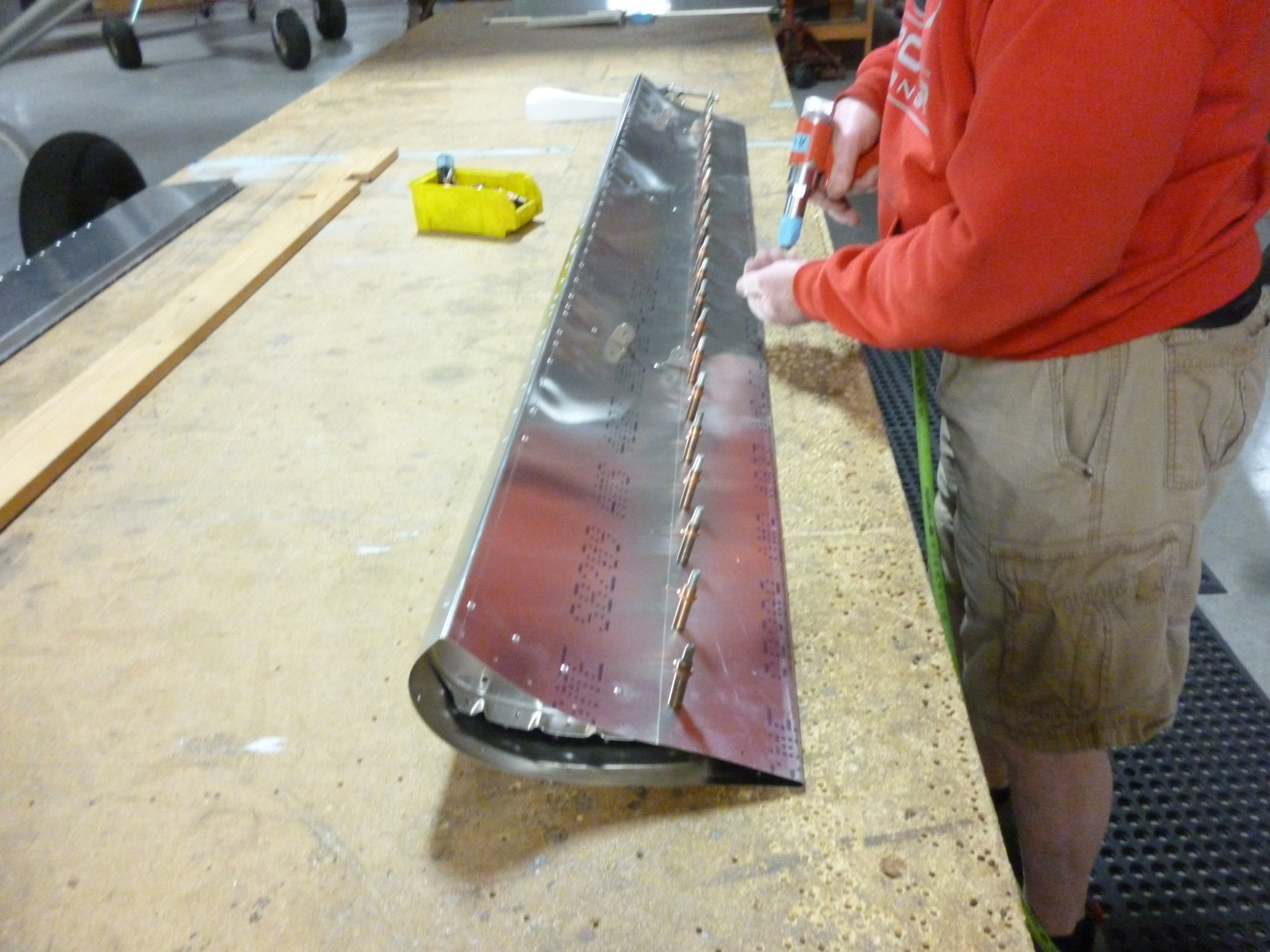

Для совмещения отверстий используйте подходящую выколотку или шило без повреждения кромок. Устанавливайте Cleco во все отверстия, начиная спереди снизу.
Сверить со строкой IPL

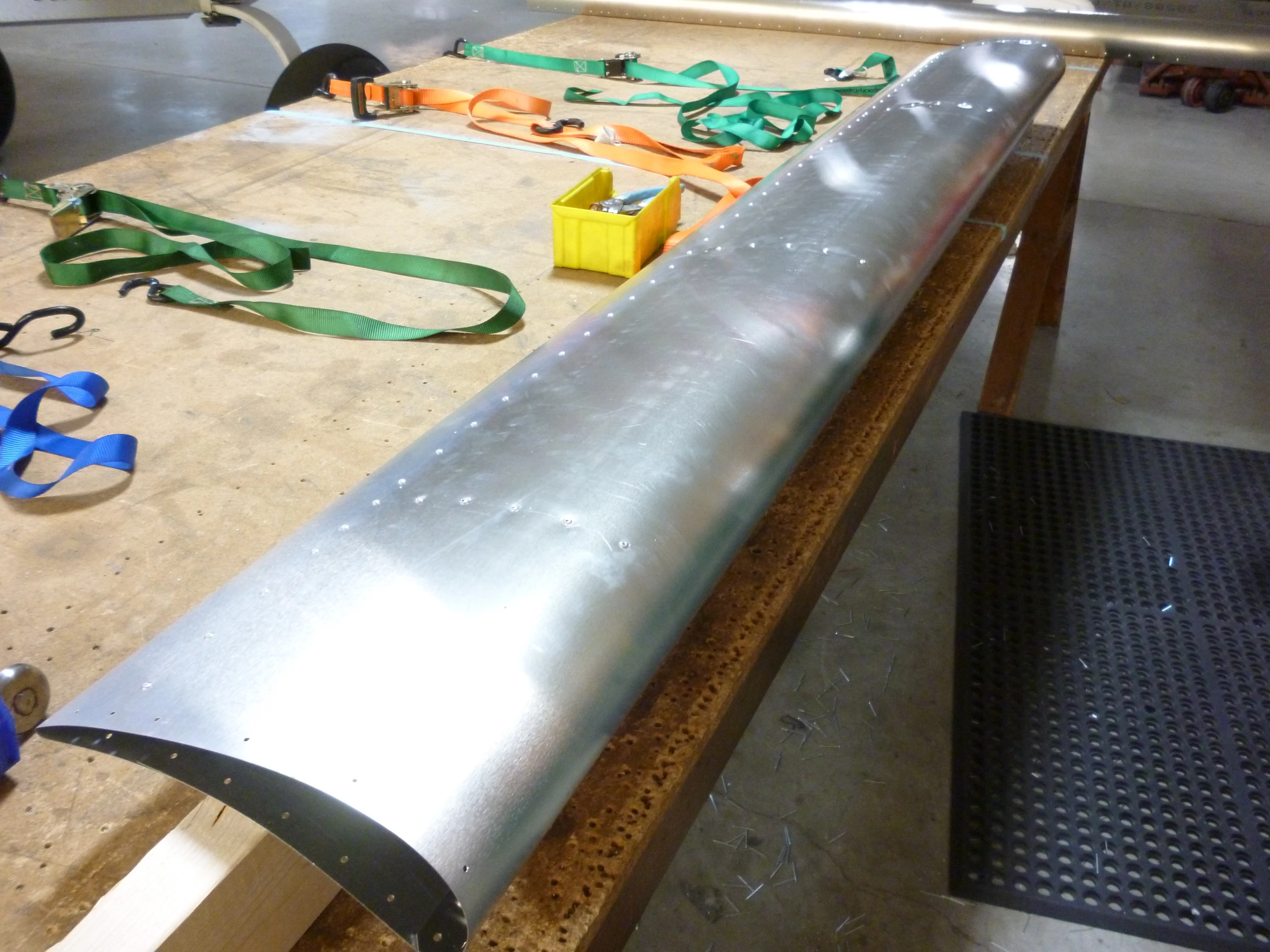

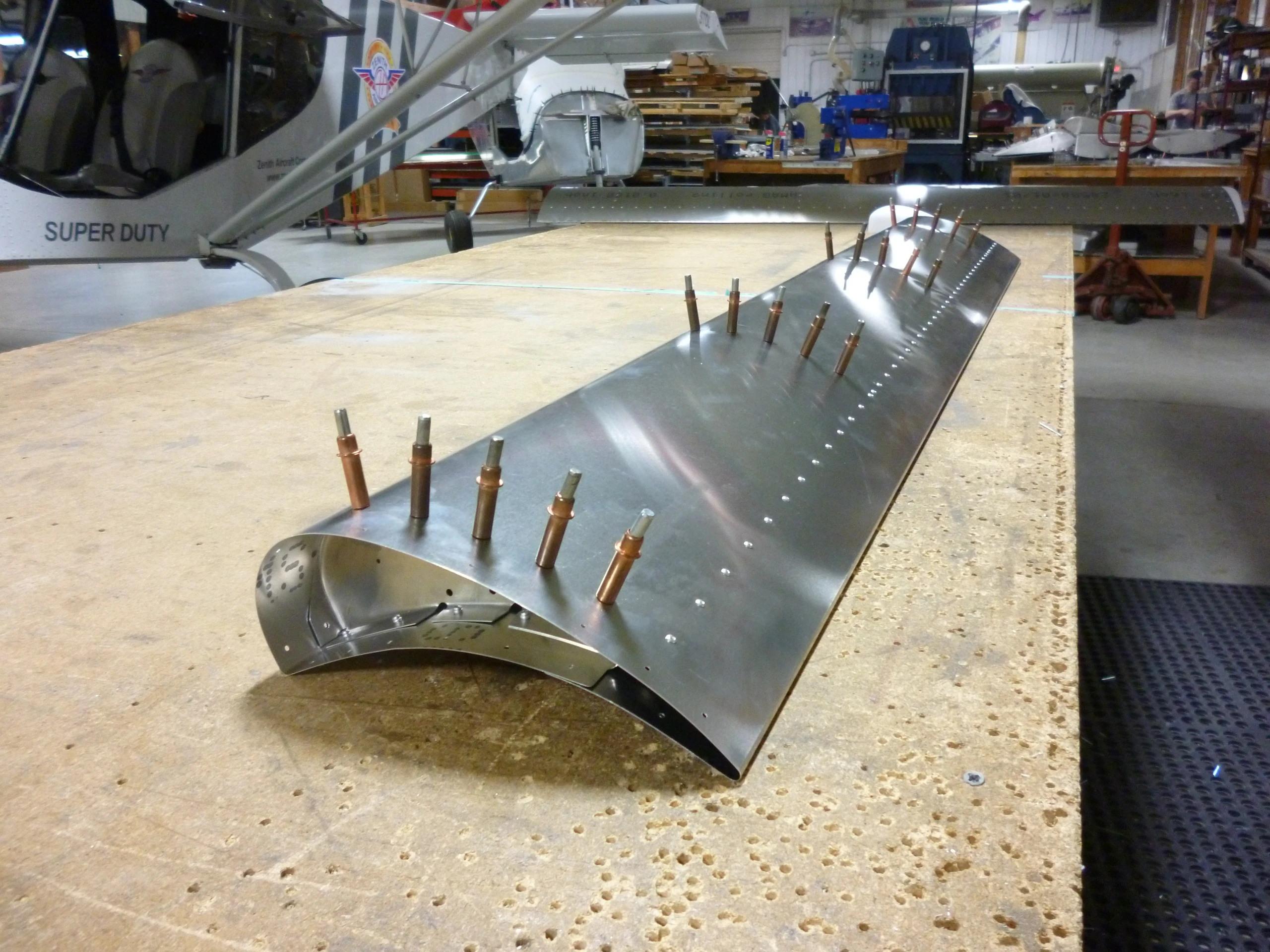

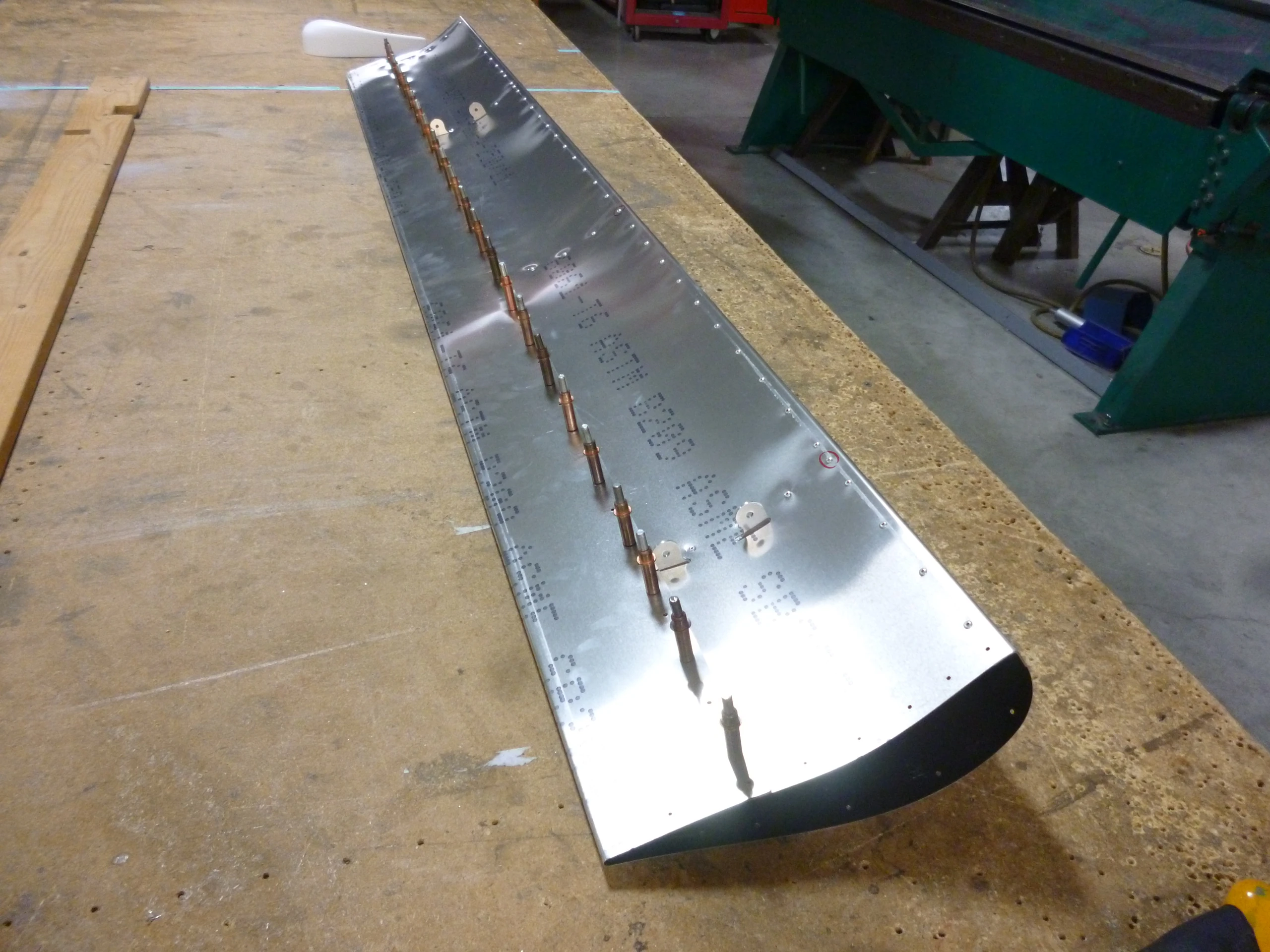

Закрытие секции

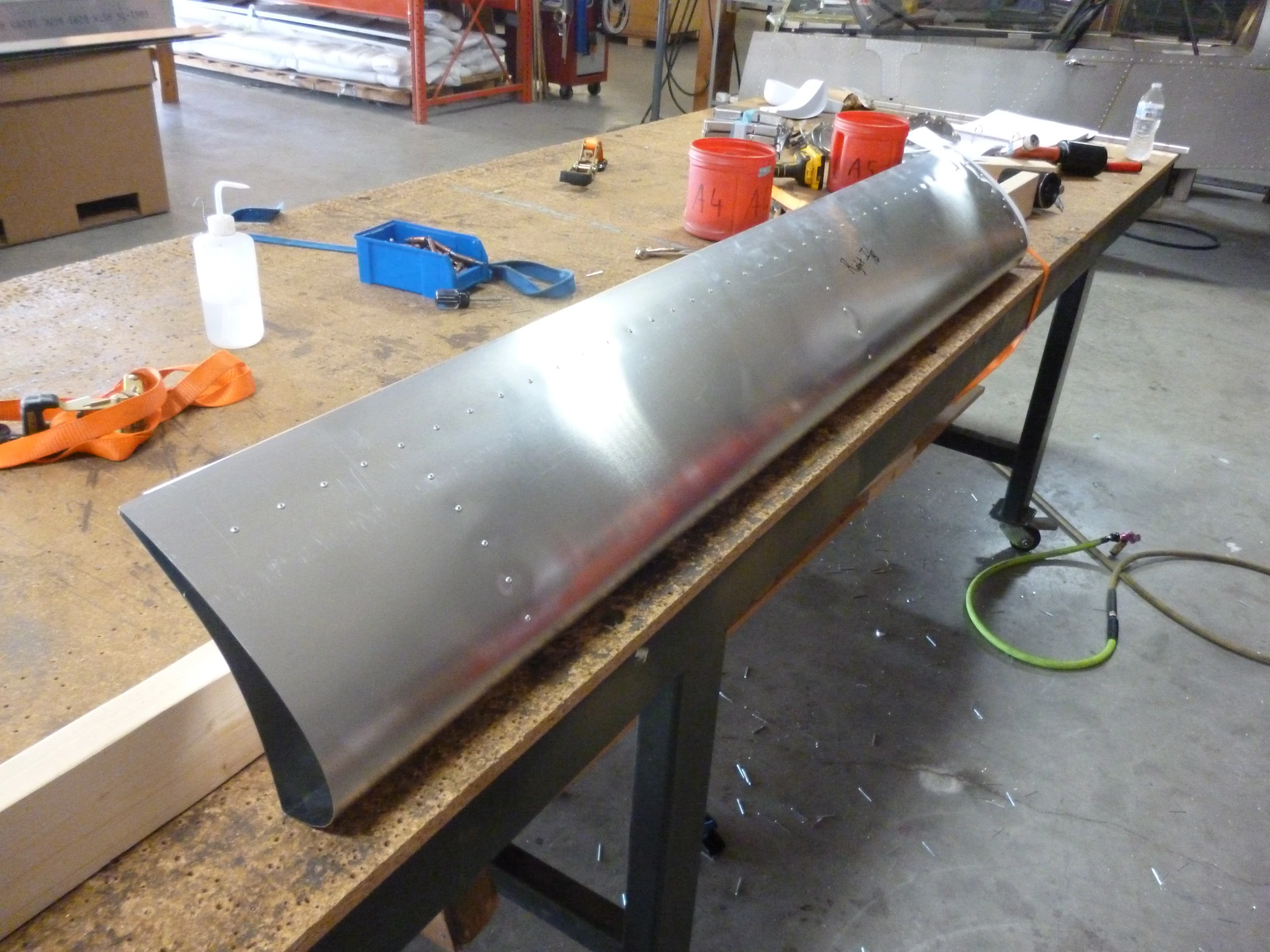

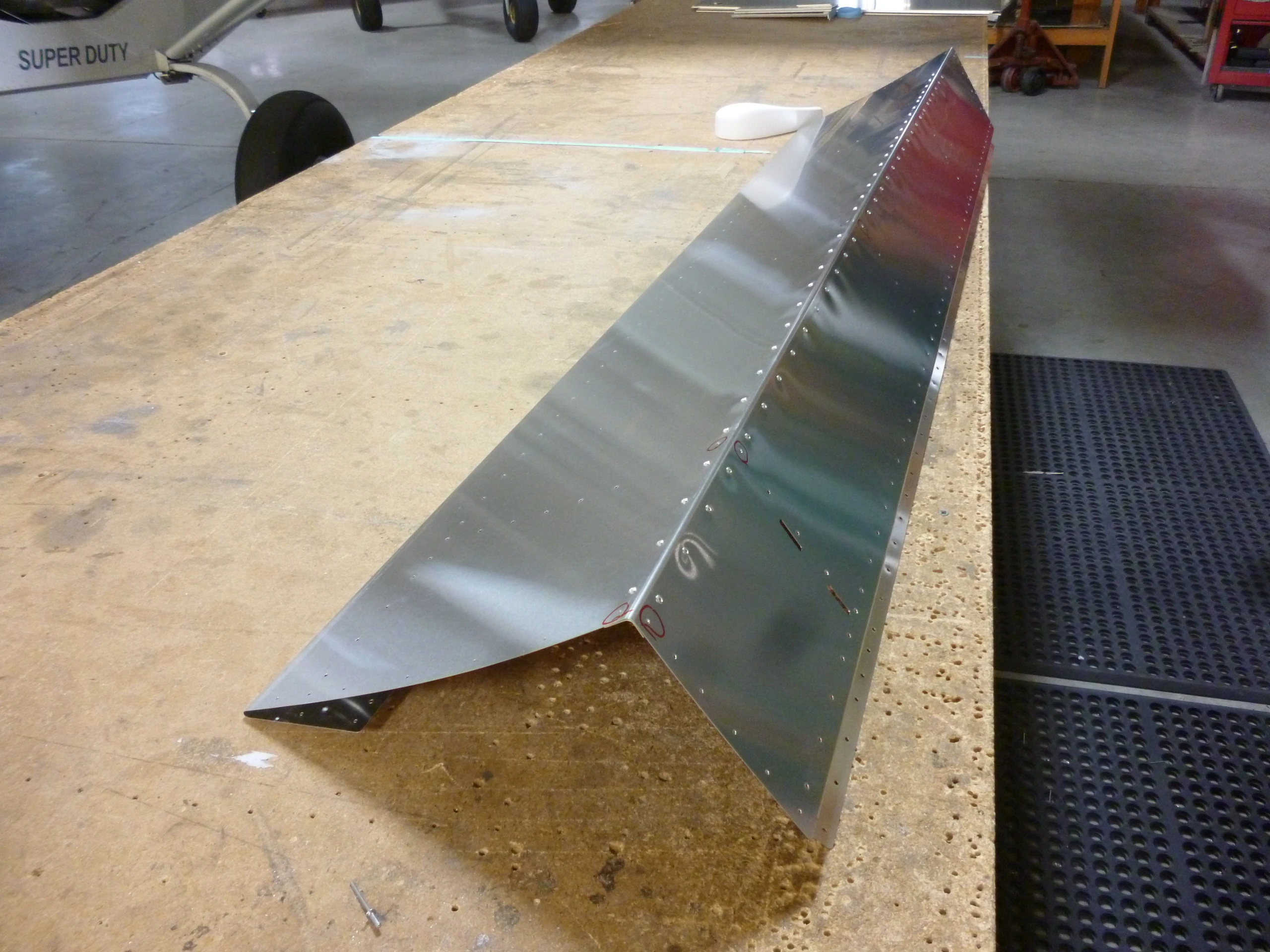

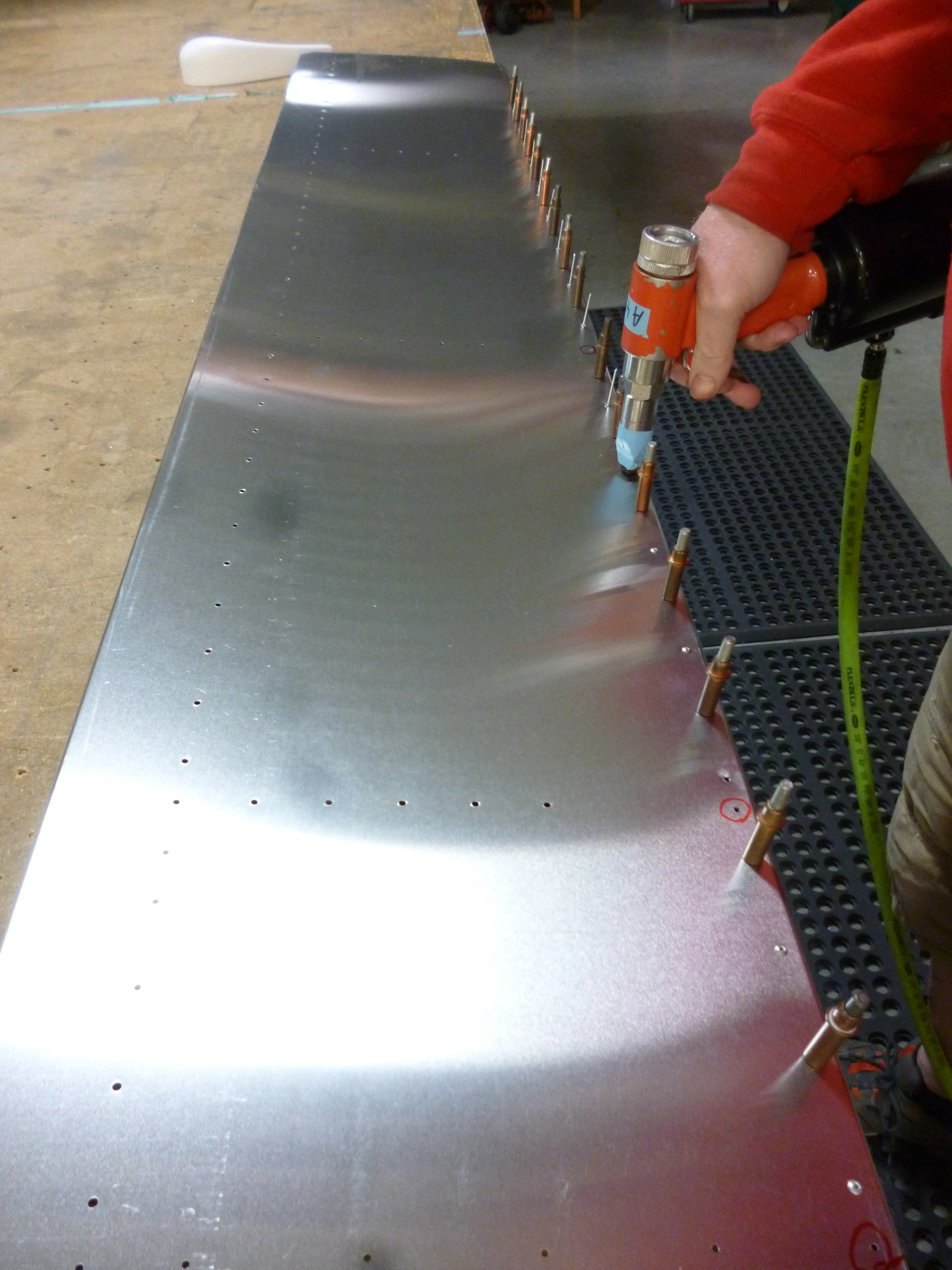

После соединения всех нервюр Cleco и проверки формы выполните клёпку по SS-01.
Сверить со строкой IPL

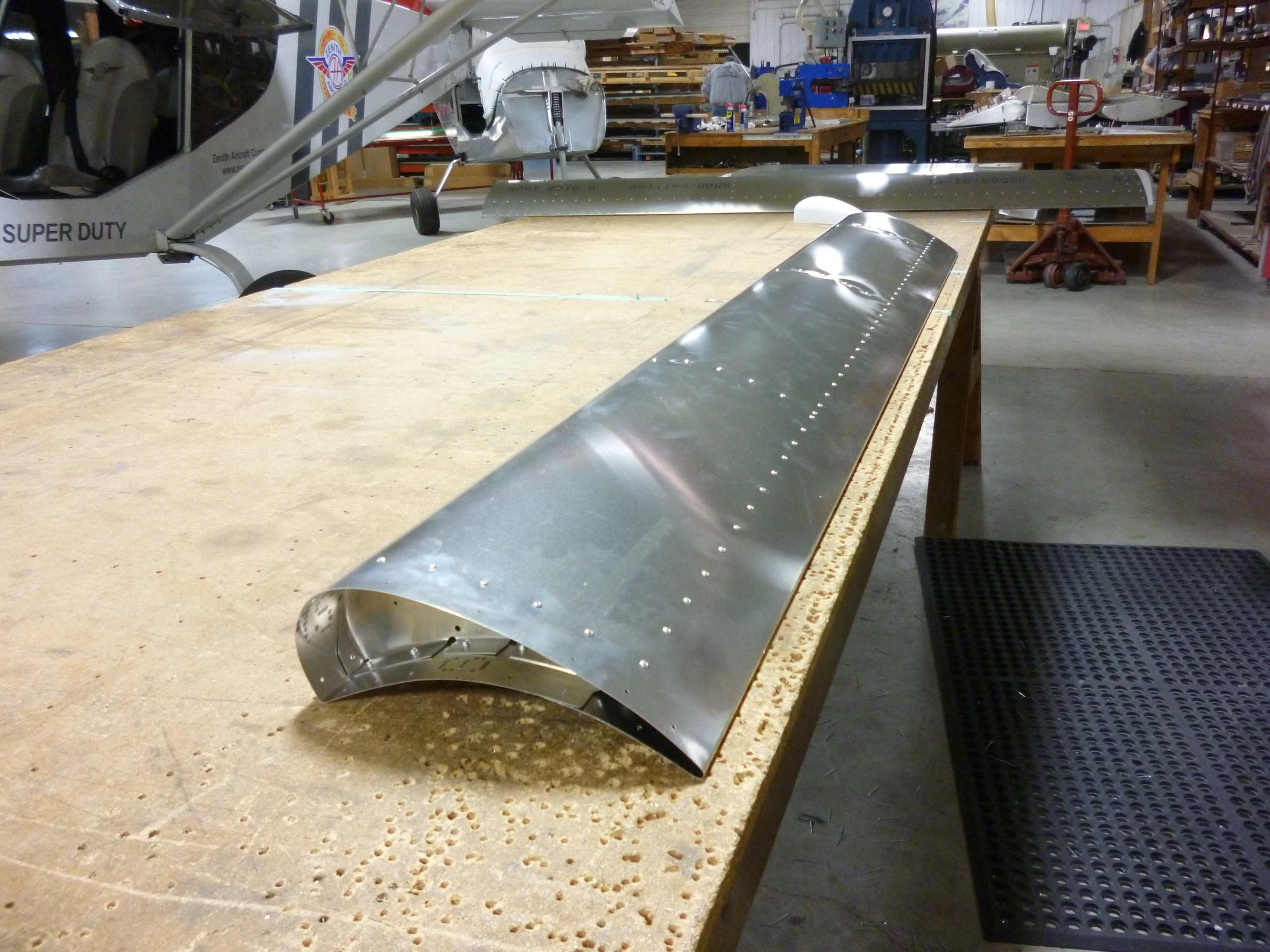

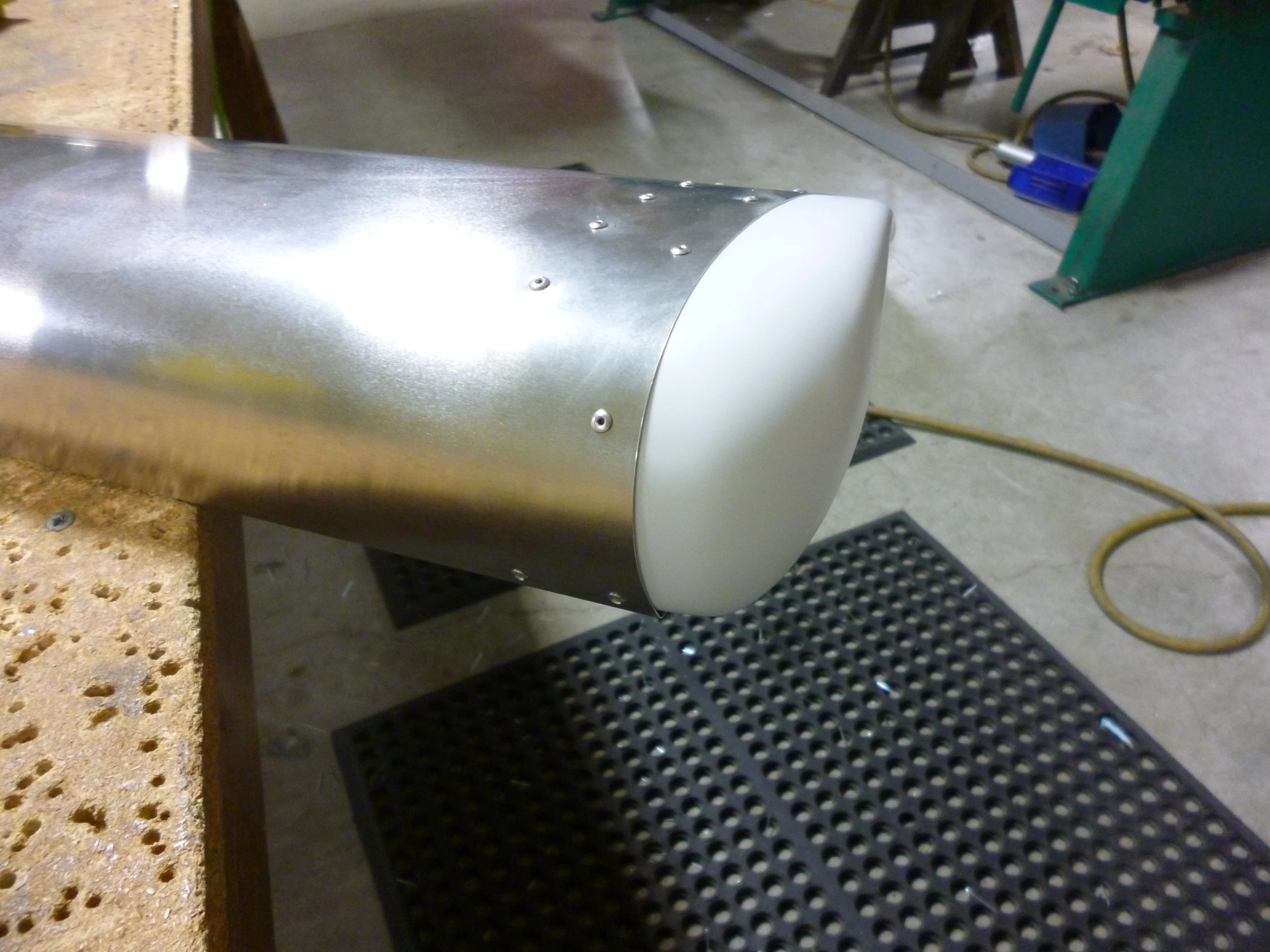

Законцовка предкрылка
Деталь по исходному IPL: 75S1-5 · Количество: 1L + 1R

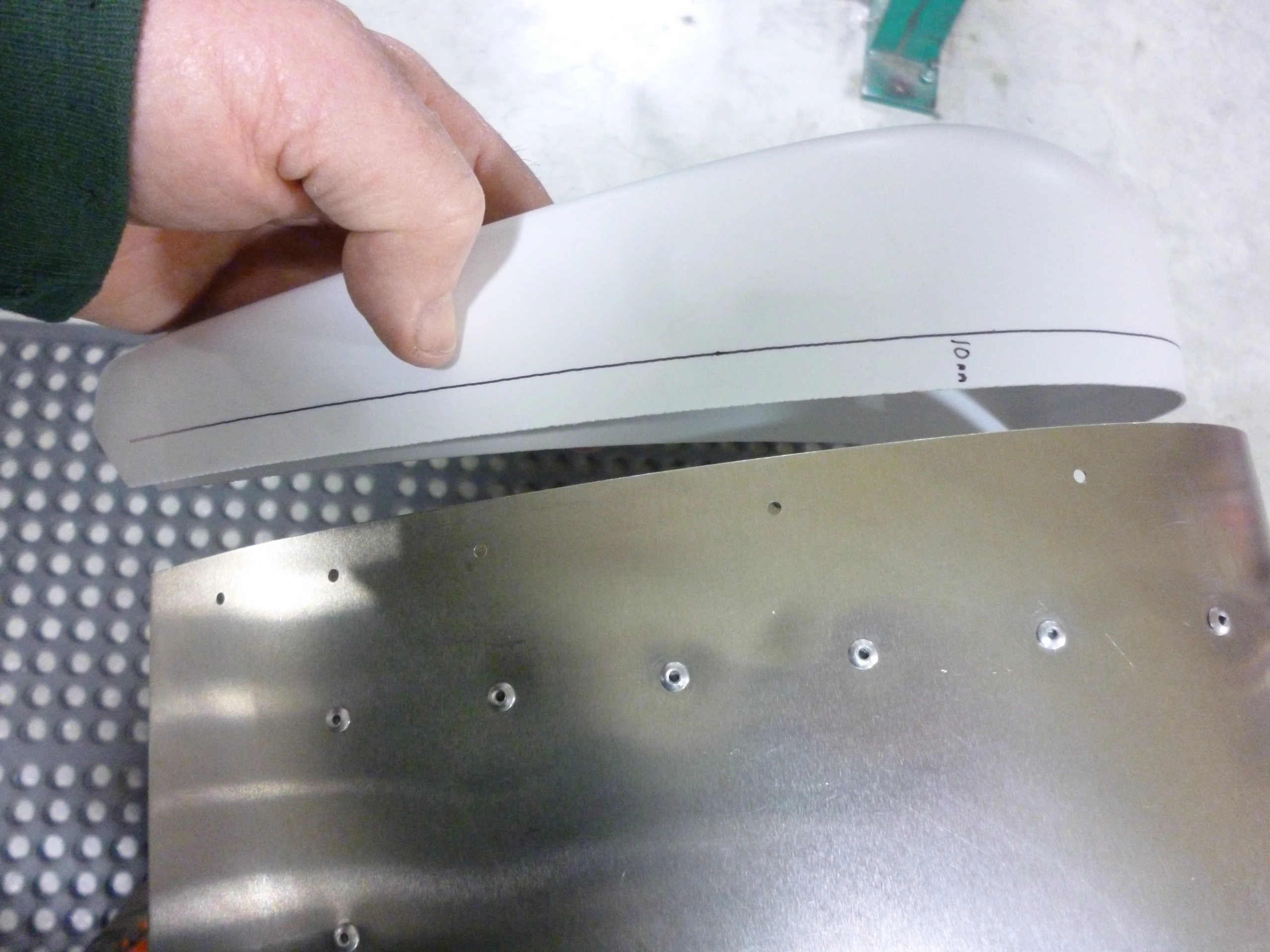

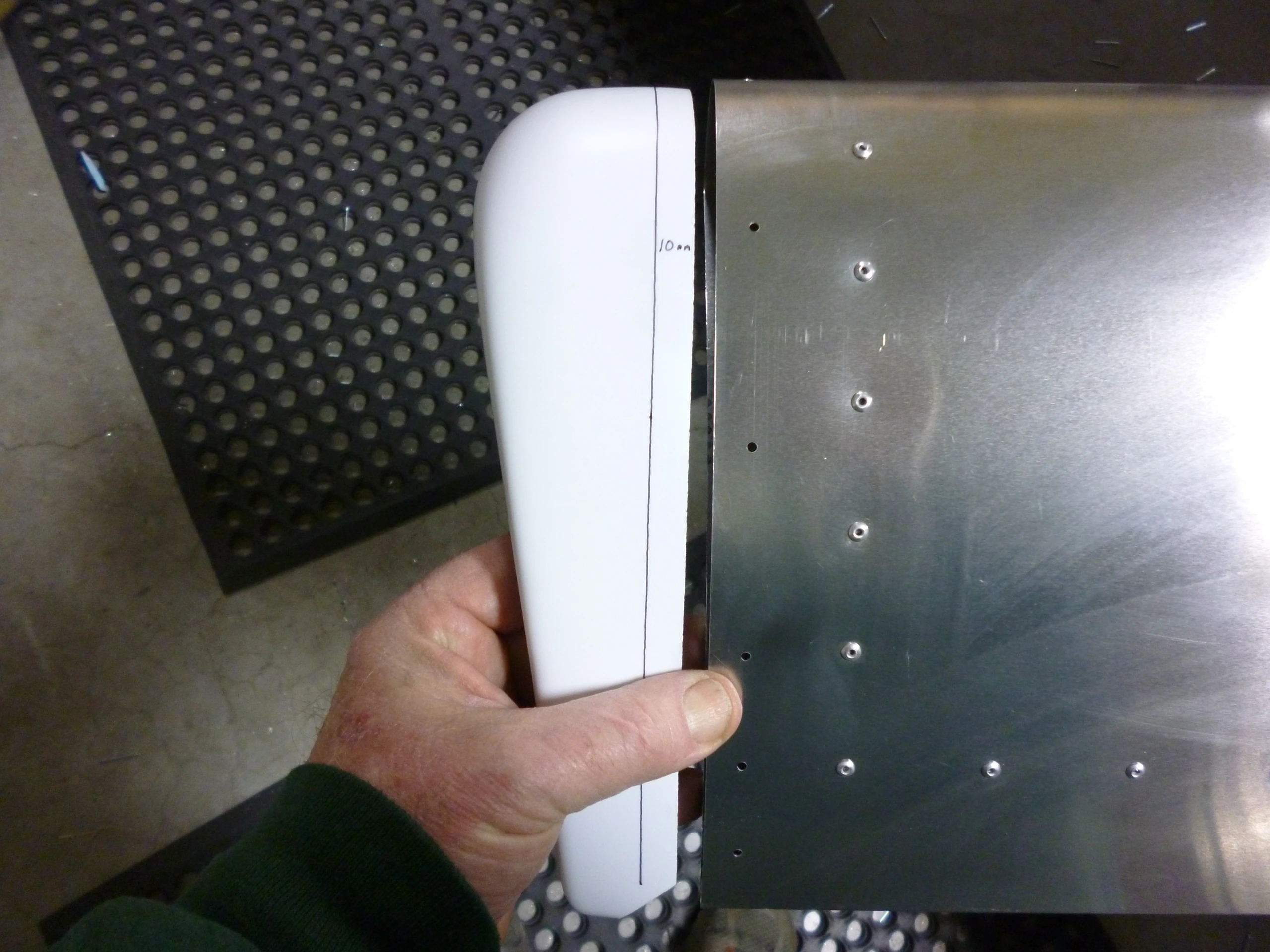

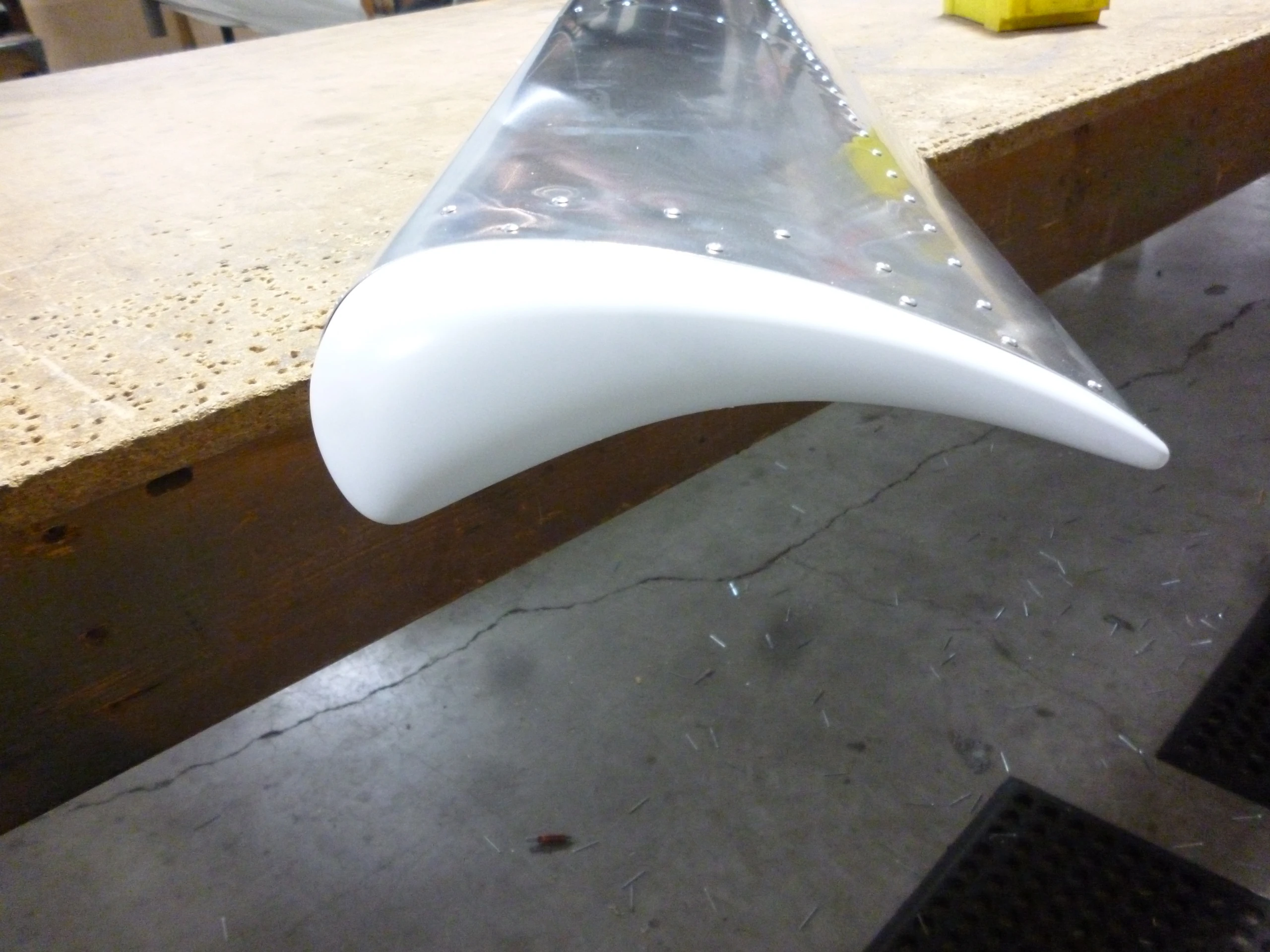

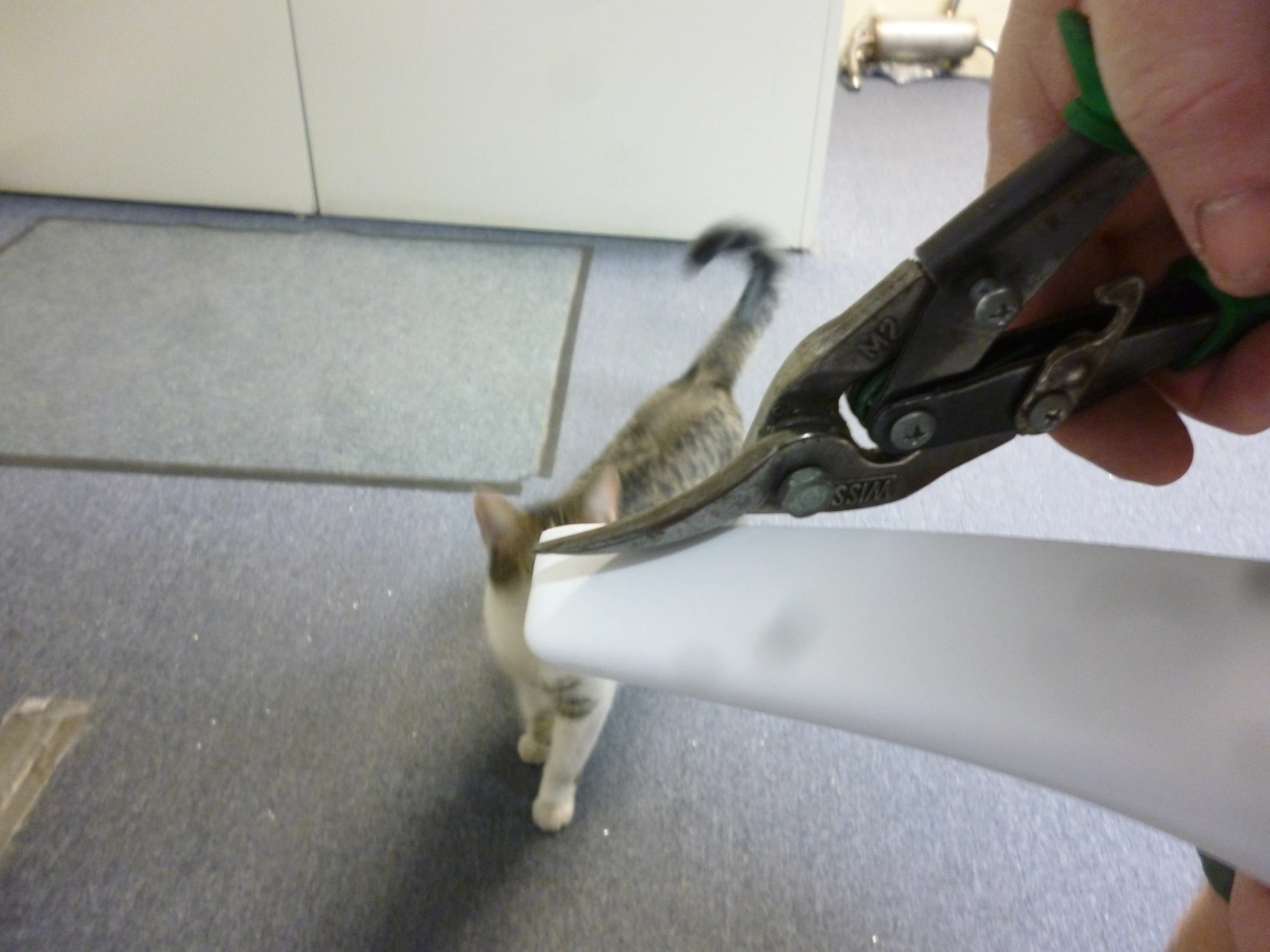

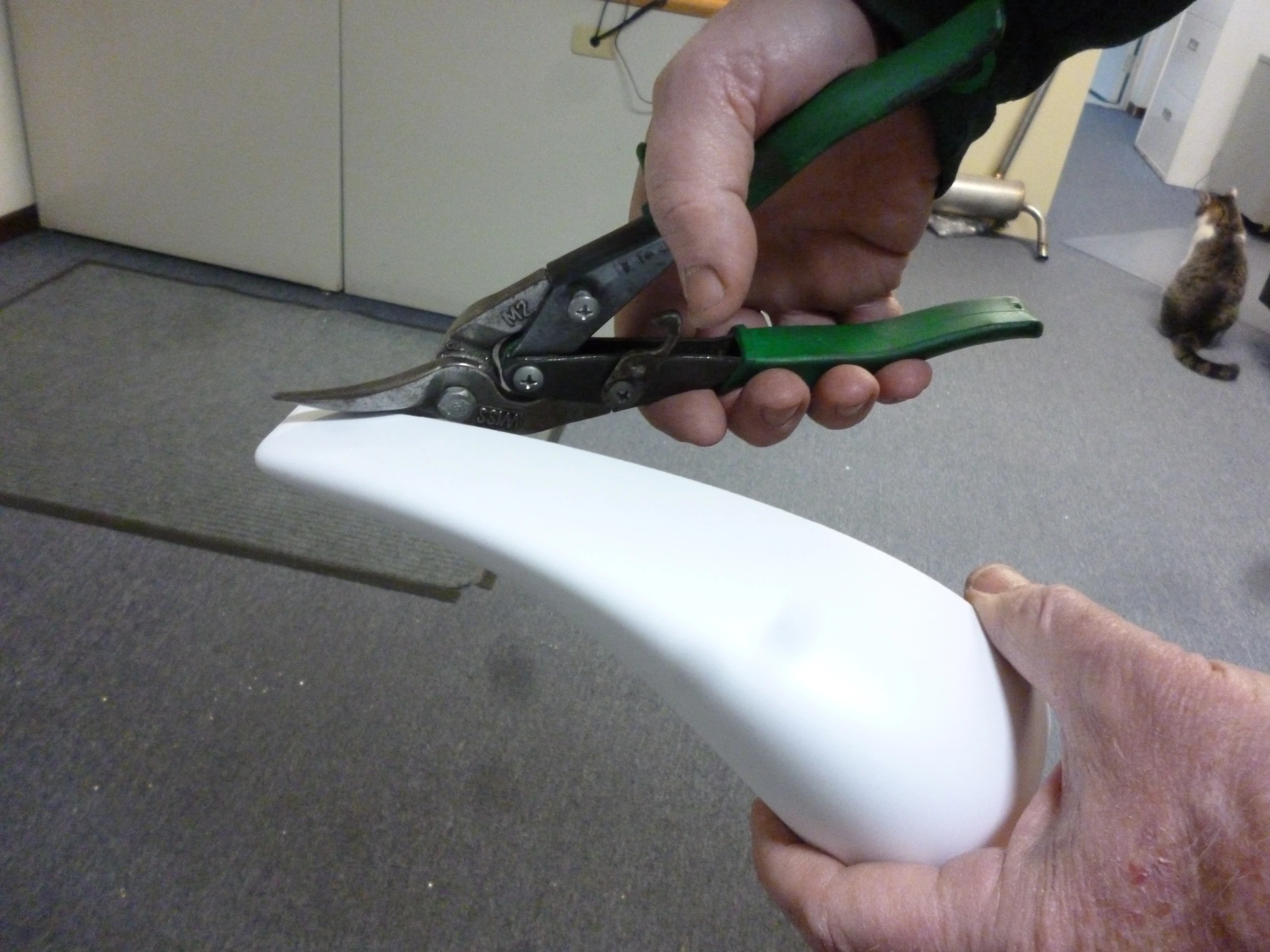

Подрежьте заднюю кромку законцовки по исходному примеру. Нанесите линию 10mm на монтажной полке, примерьте законцовку, просверлите и установите Cleco. Снимите, удалите заусенцы и приклепайте.
Слово «outboard section» в строке внутренней секции неоднозначно: место конкретной законцовки сверяйте по SS-01 и SS-02.
Сверить со строкой IPL

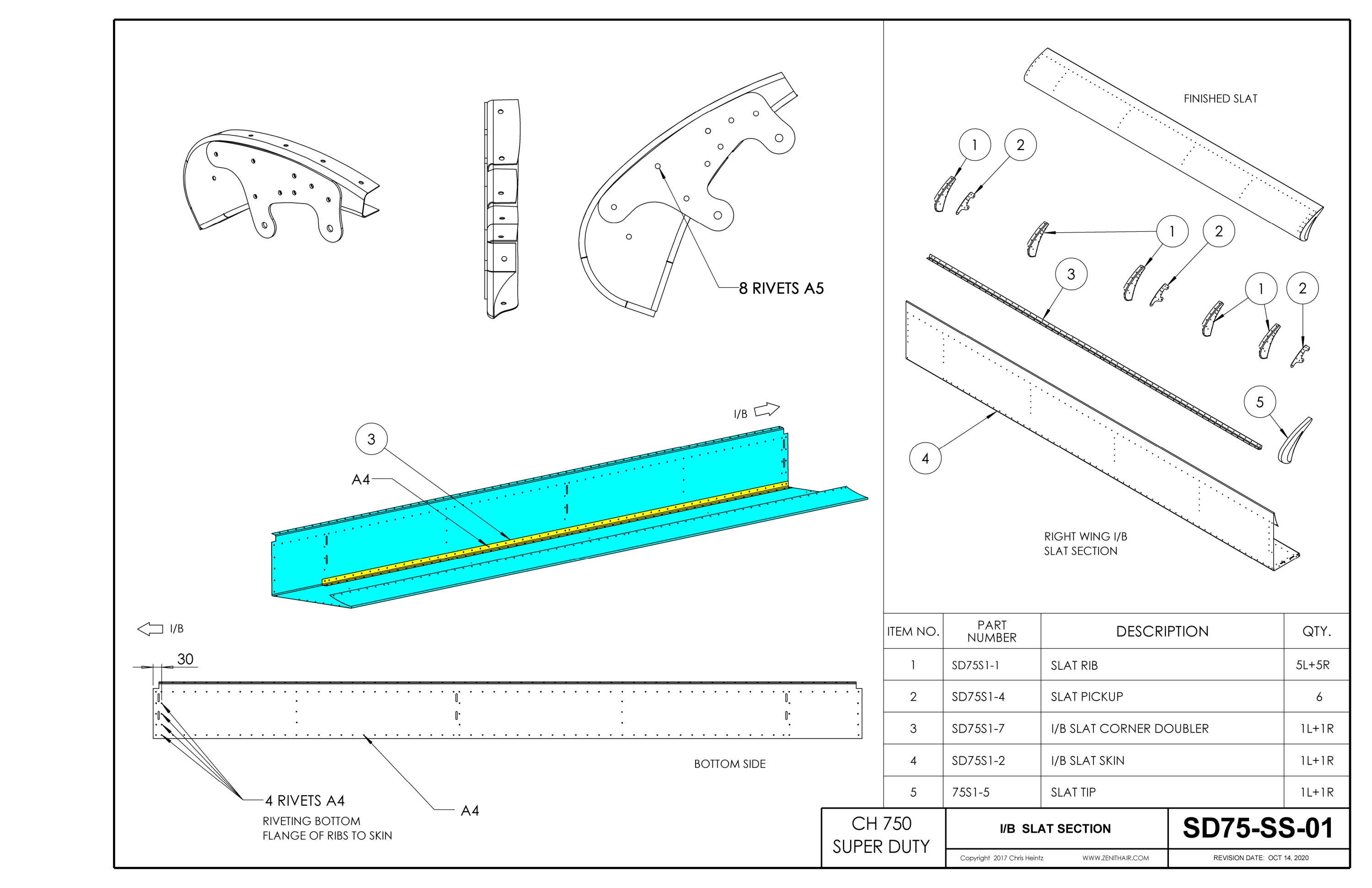

Сборочный чертёж SD75-SS-01
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
