Иллюстрации и порядок сборки
Другие общие виды узла (4)
Редакции и порядок применения
IPL AA-04 · REVISION: October 01, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
В IPL есть противоречие «левый каркас в правую обшивку». Не смешивайте стороны: подбирайте соответствующие каркас и обшивку по собственной разметке и AA-04.
Лист SD75-AA-04 от 15.12.2021 показывает две A5 в лонжероне у соединительной накладки. A4 обшивки не заменяют A5 силовых соединений.
Порядок установки по IPL
Обшивка внешней секции
Деталь по исходному IPL: SD75-AA-04
Используйте SD75-AA-04 с соблюдением сторон деталей.
Сверить со строкой IPL

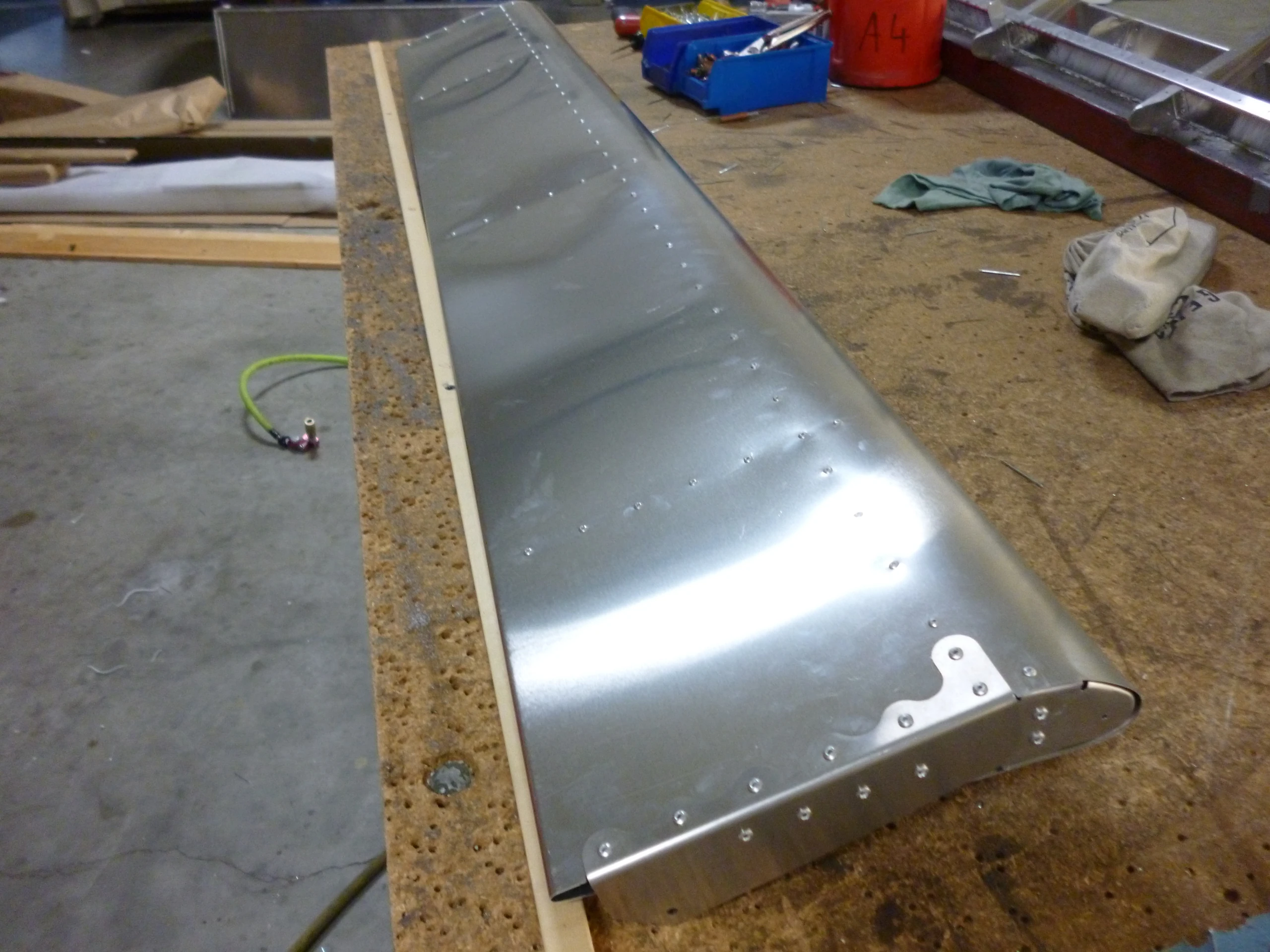

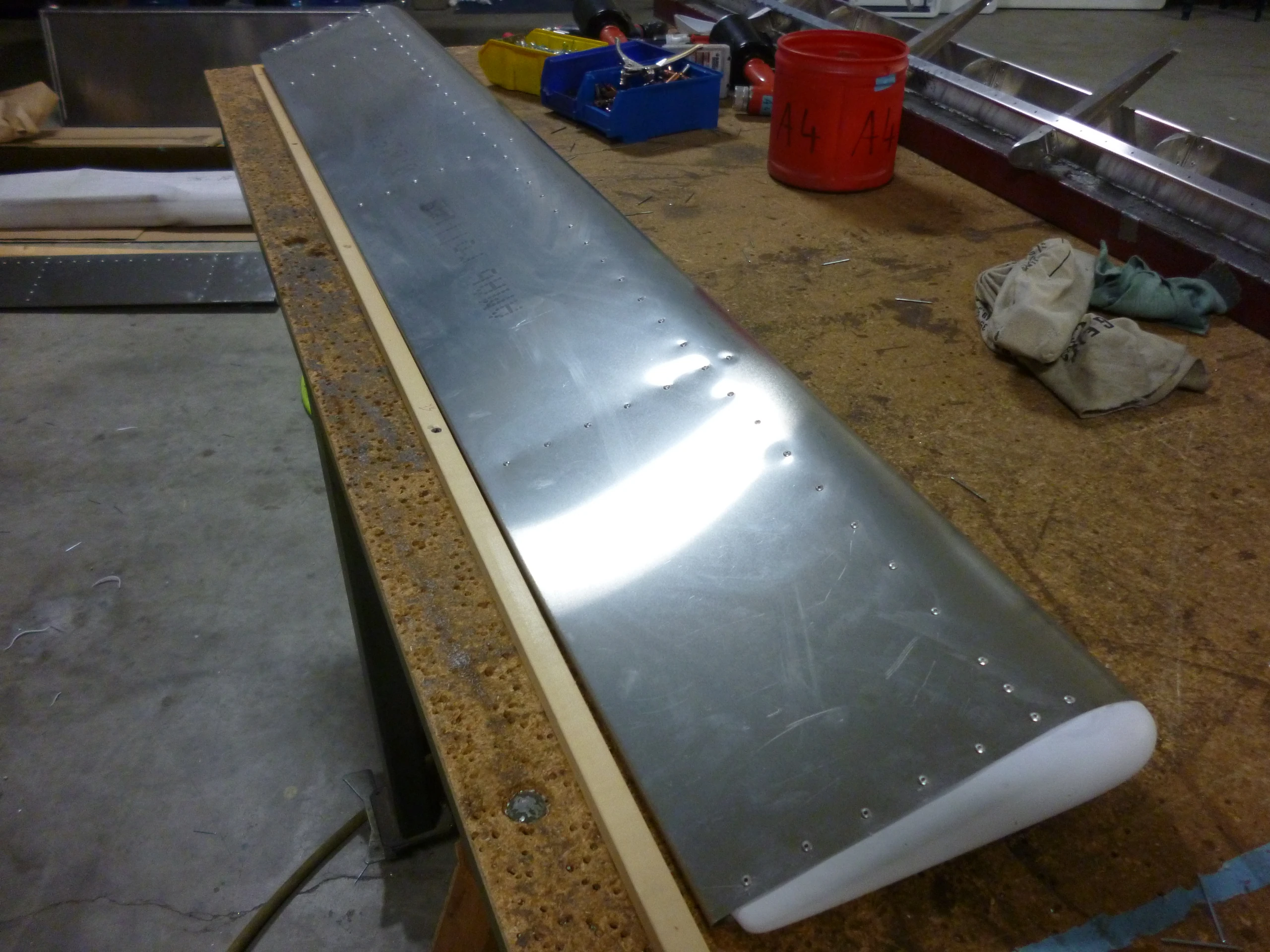

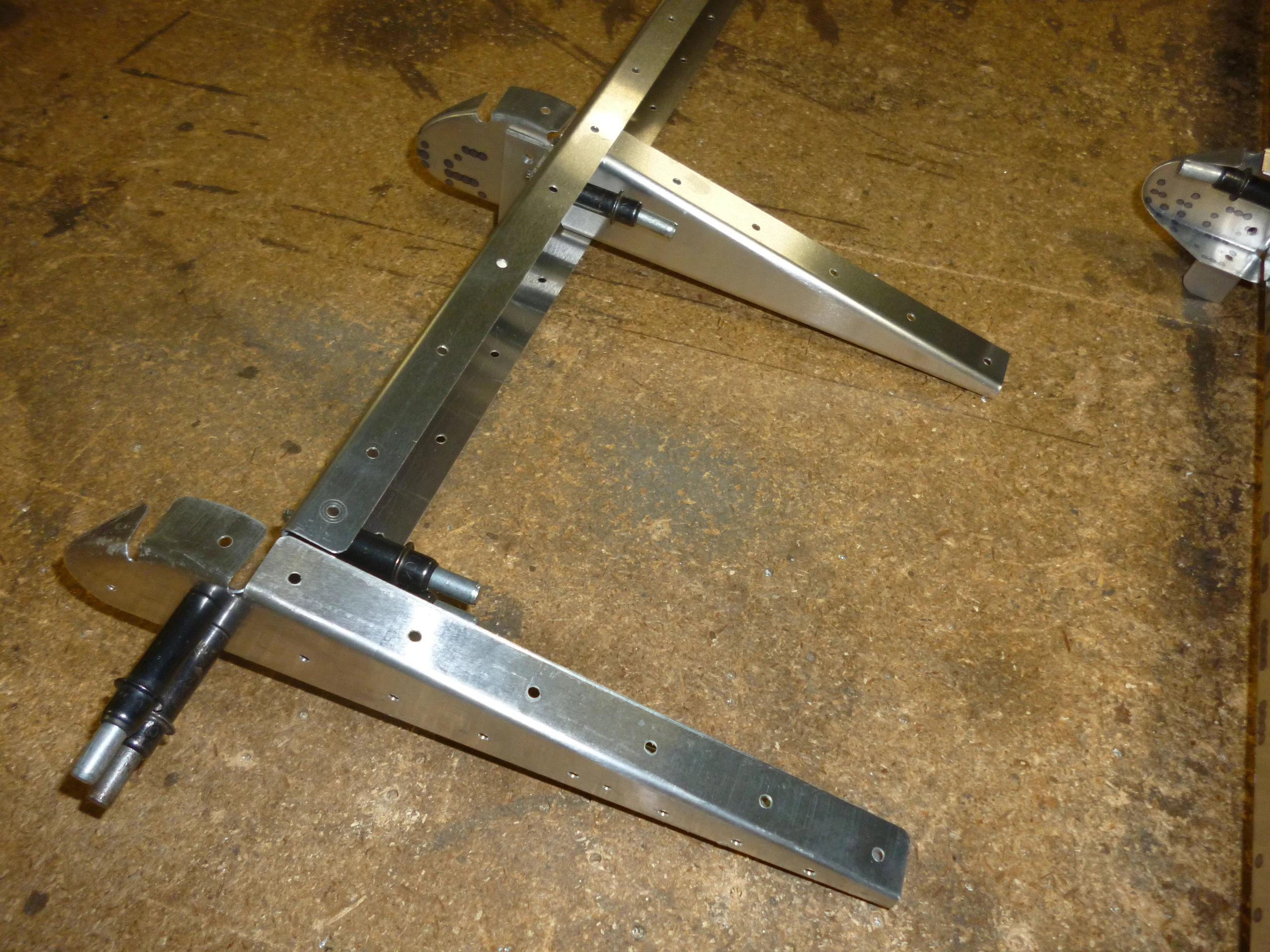

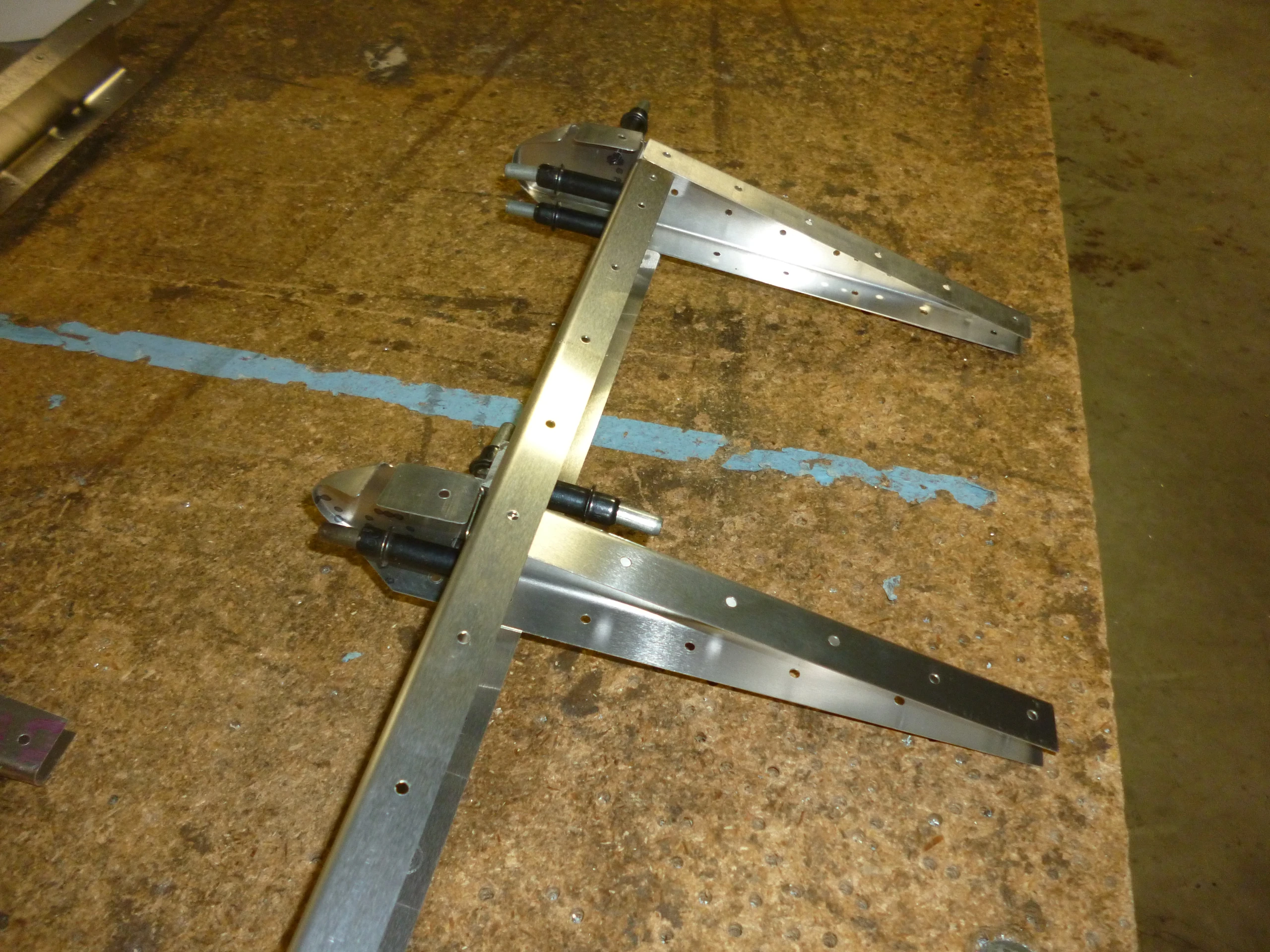

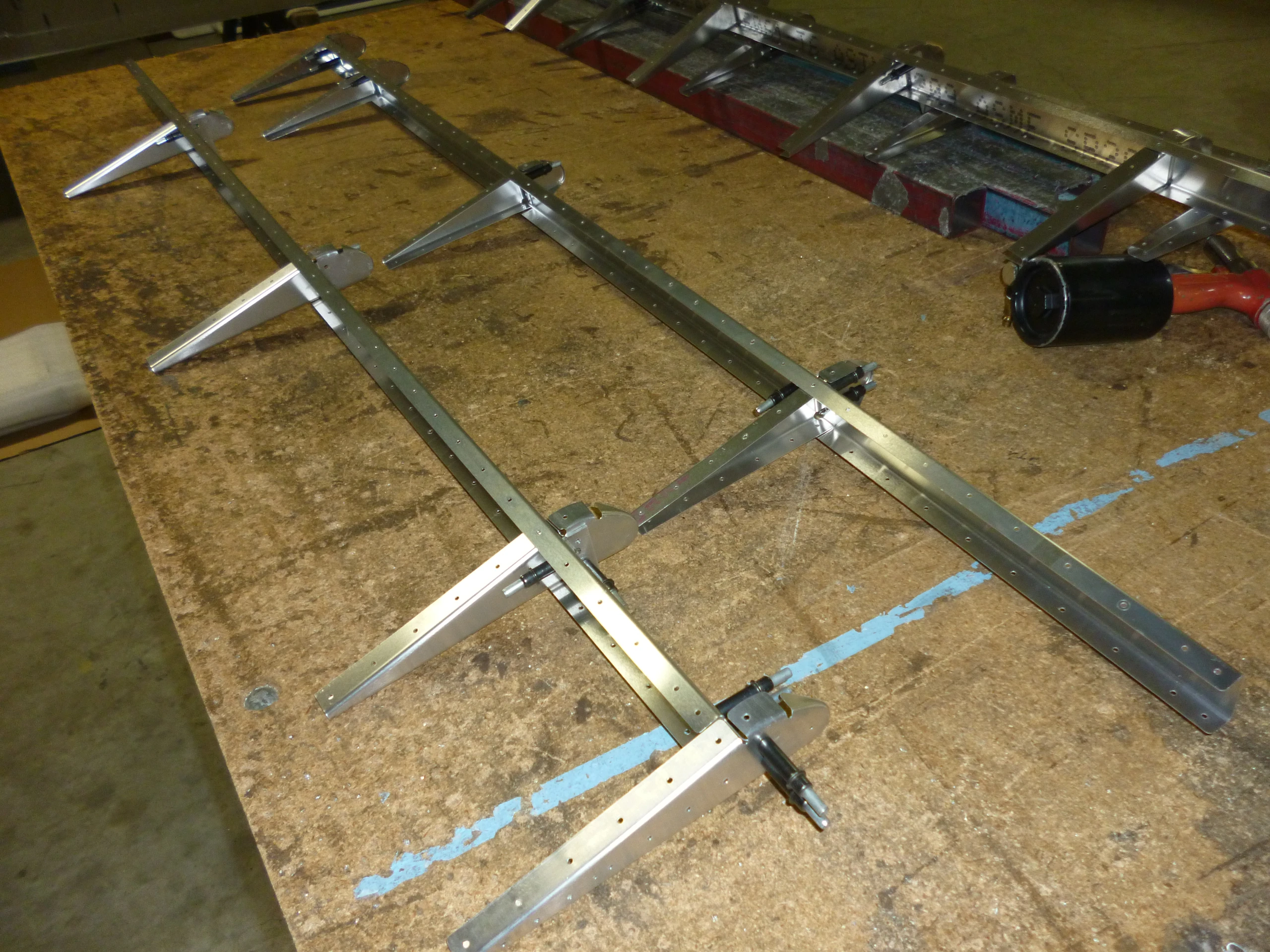

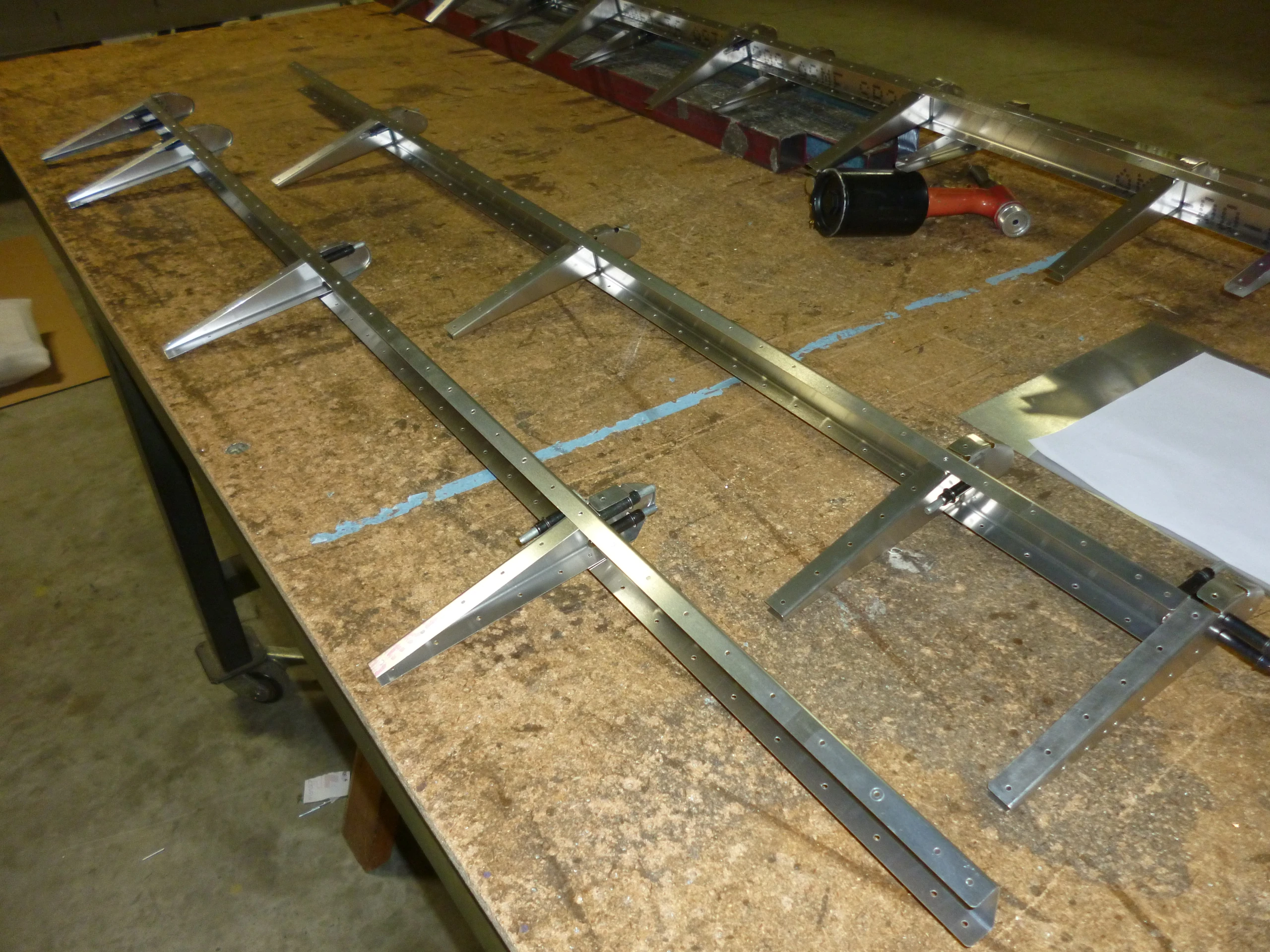

Верх внешней обшивки
Деталь по исходному IPL: SD75A1-9 · Количество: 1L + 1R

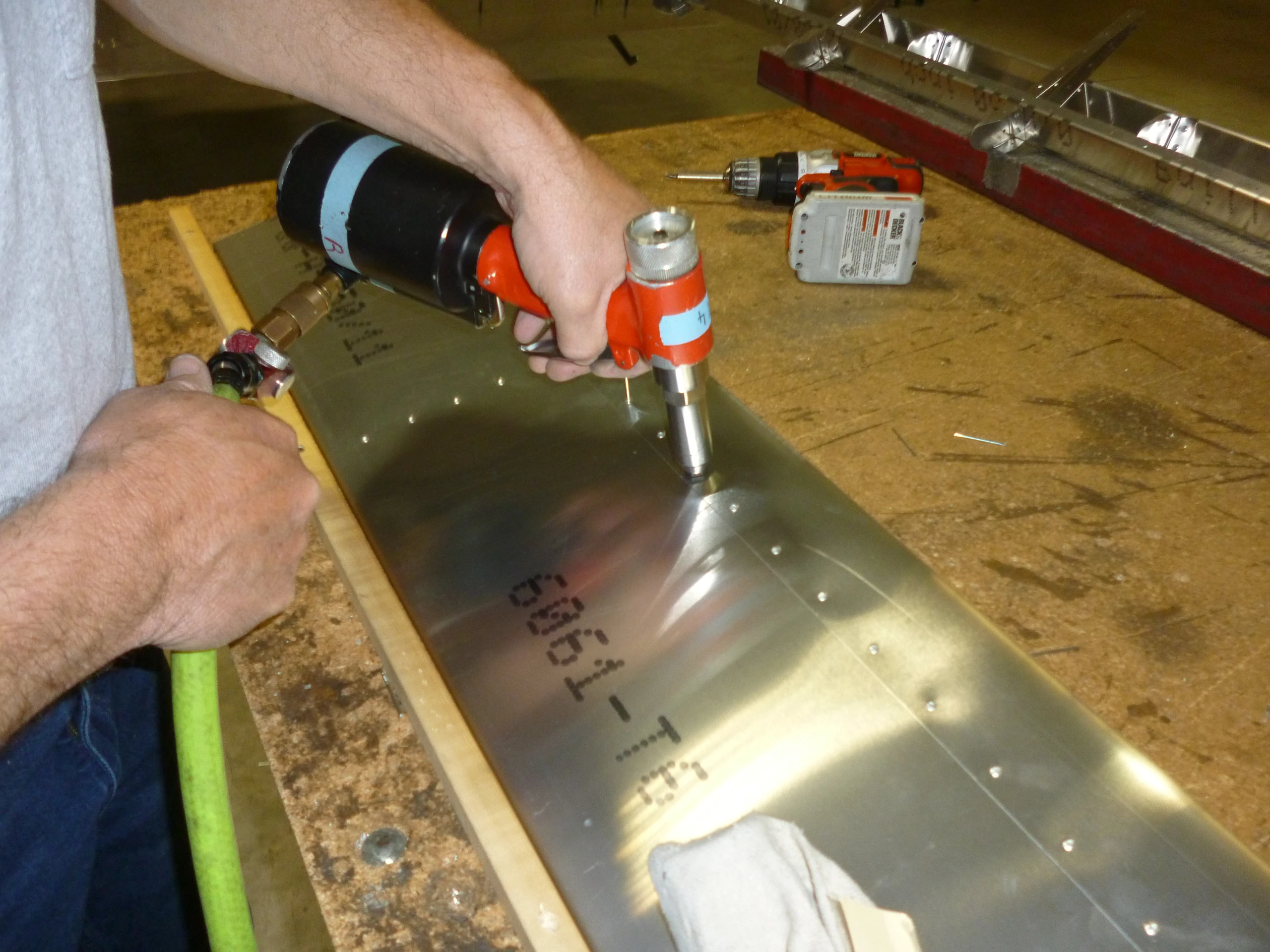

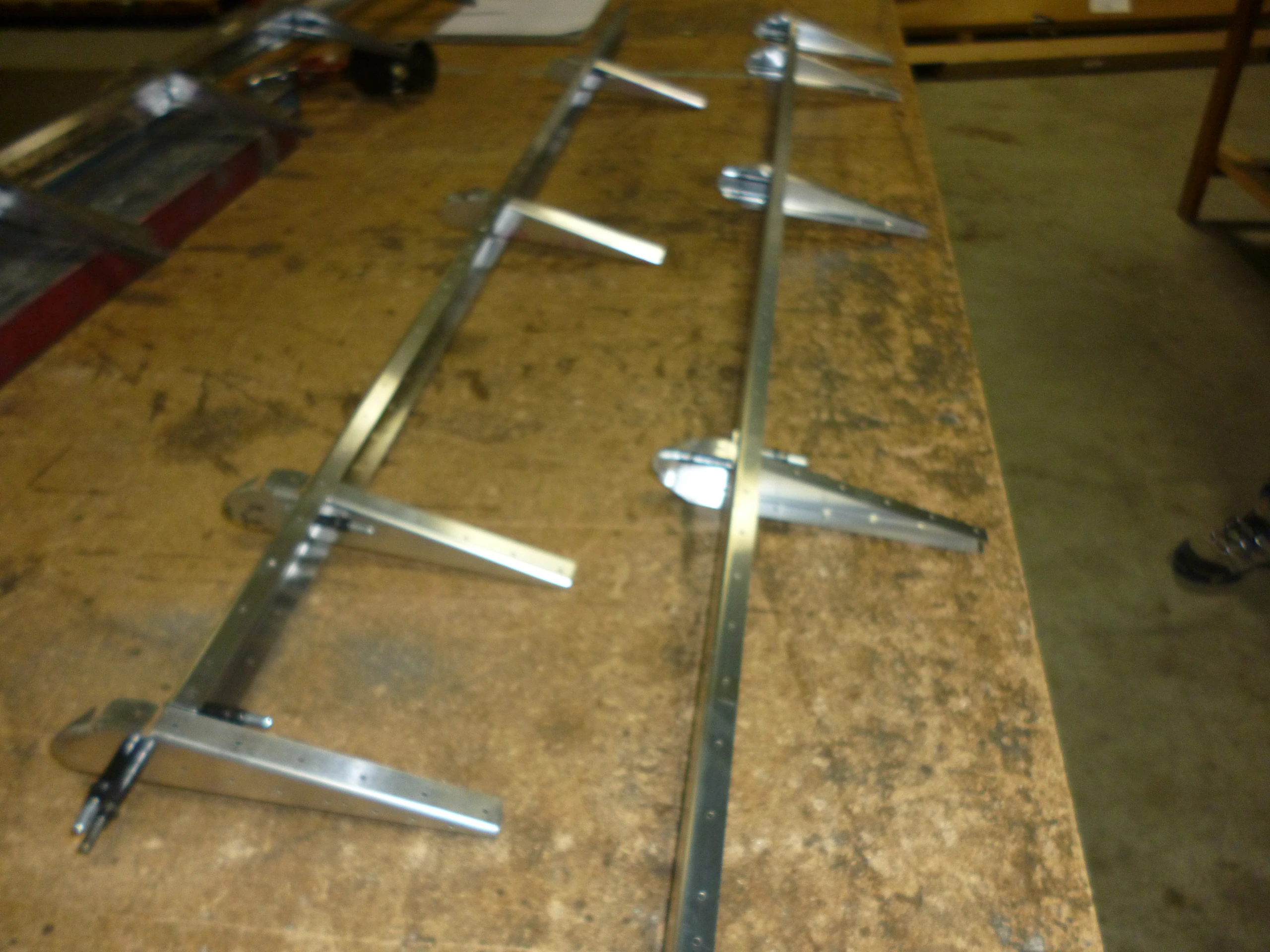

Подберите каркас и обшивку одной соответствующей стороны; противоречие «левый в правую» в IPL отмечено выше. Соедините верх Cleco и приклепайте A4, оставив место соединительной накладки SD75A1-7A свободным.
Сверить со строкой IPL

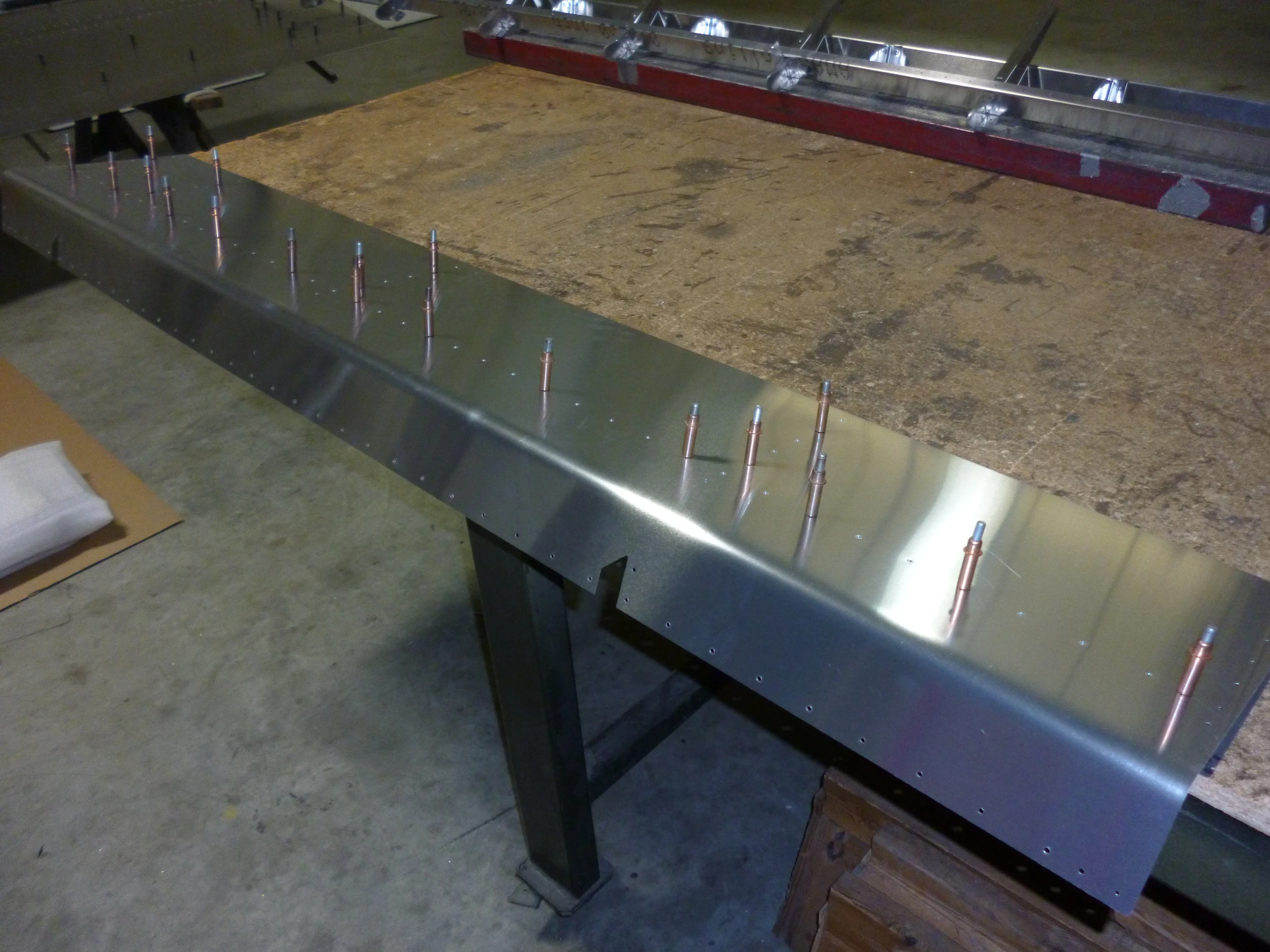

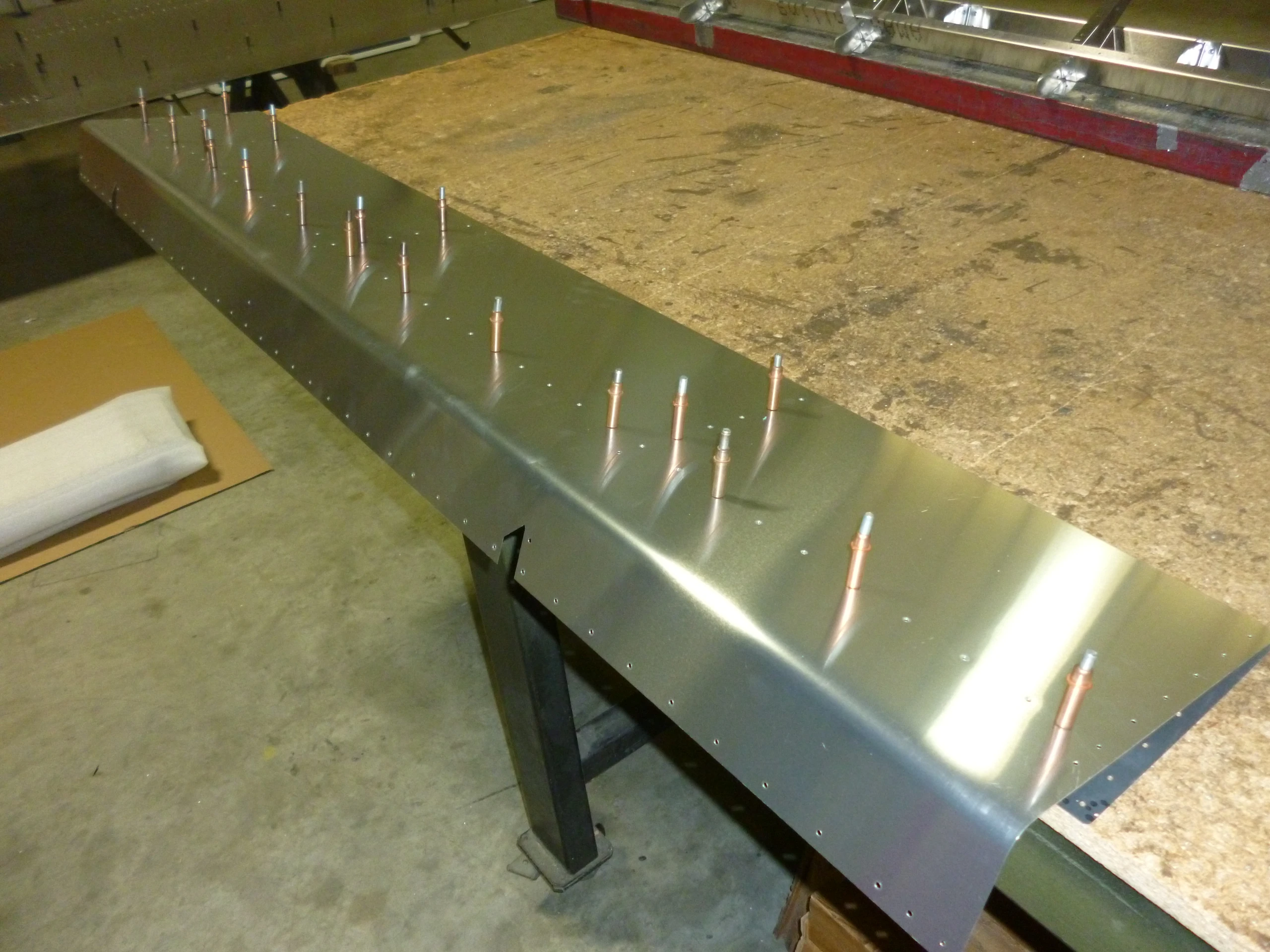

Низ внешней обшивки
Деталь по исходному IPL: SD75A1-9
Переверните секцию и соедините нижнюю обшивку с нервюрами Cleco.
Сверить со строкой IPL

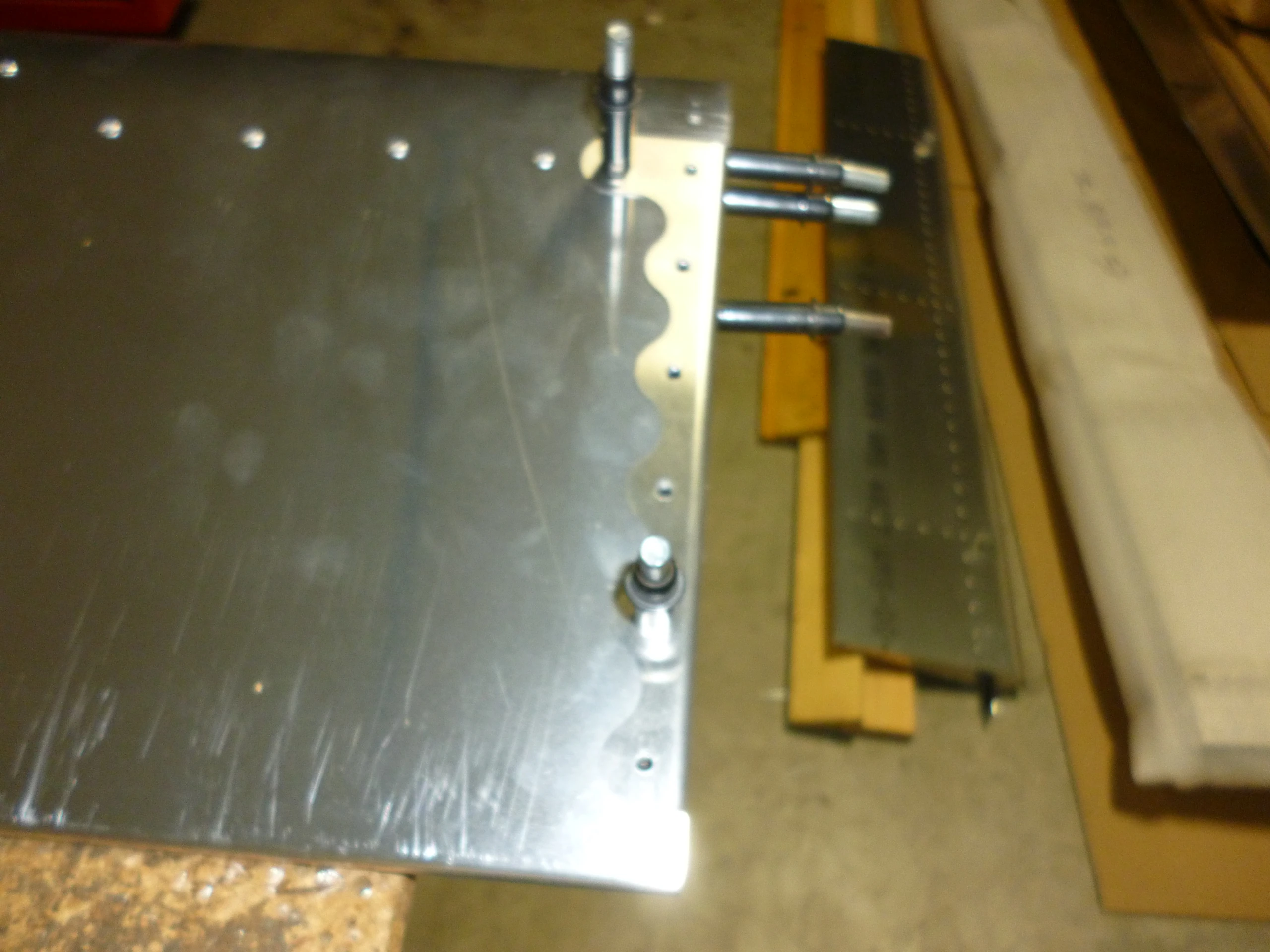

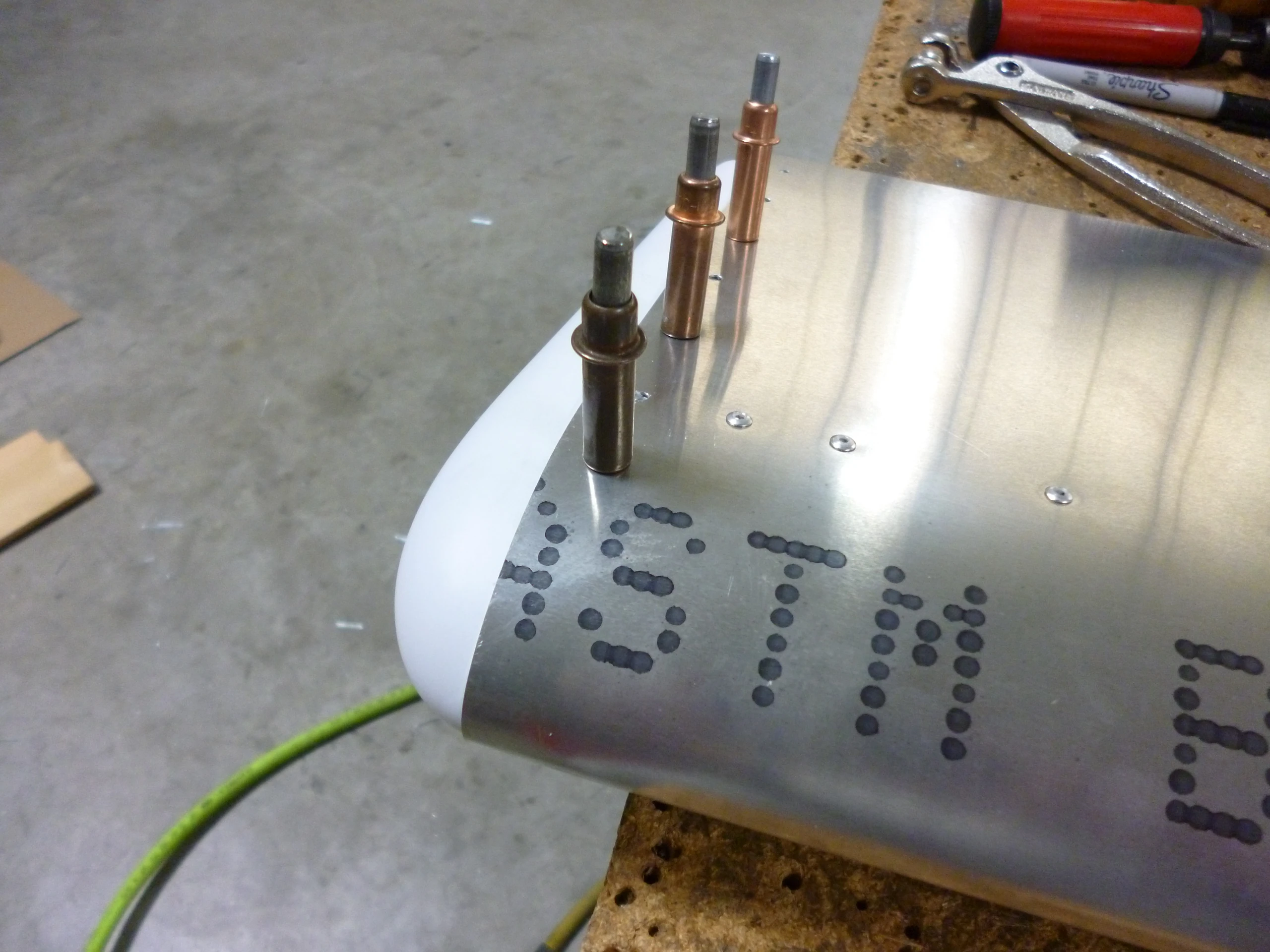

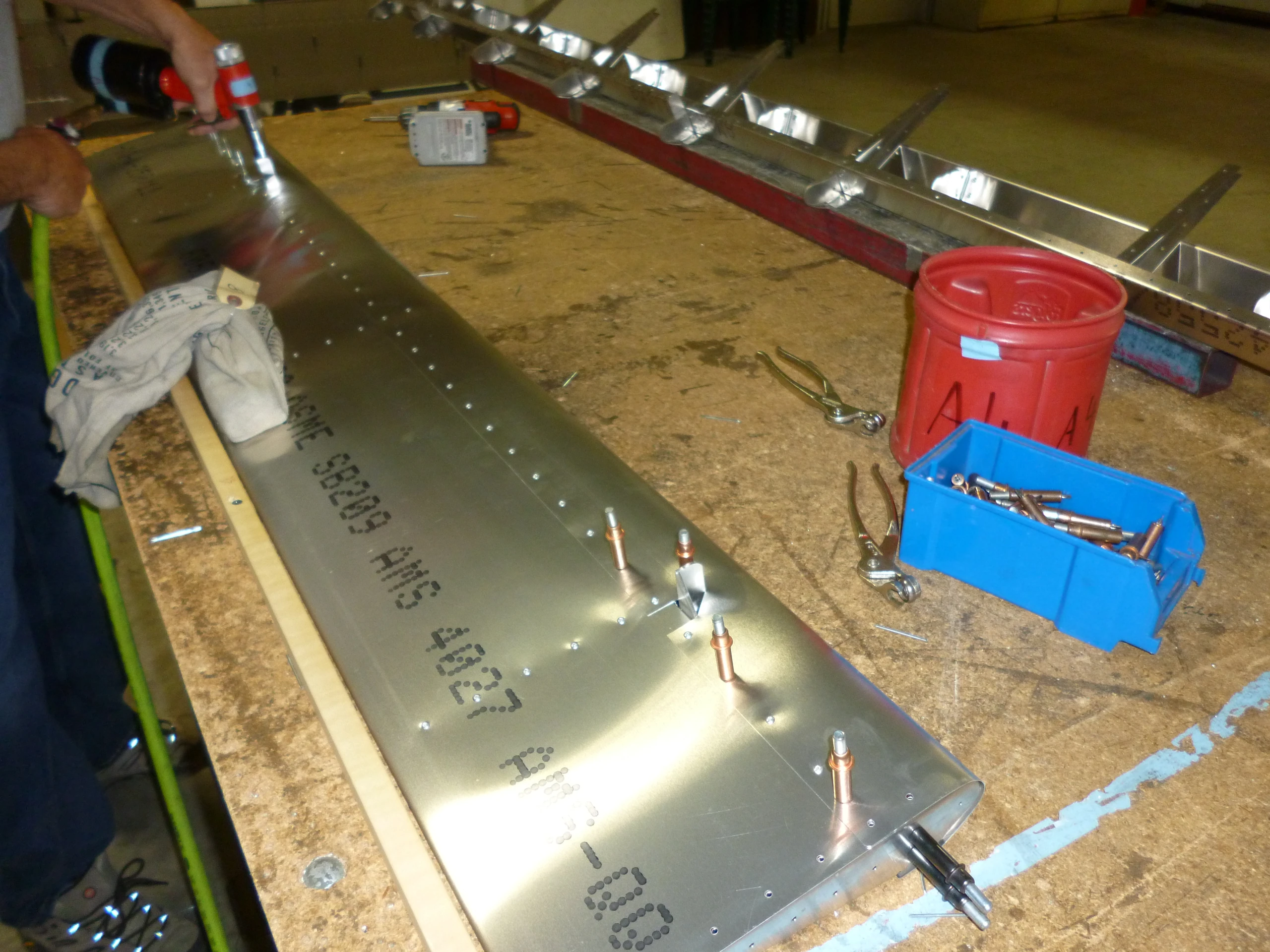

Носок внешней секции
Деталь по исходному IPL: SD75A1-9
Притяните носовую обшивку и соедините с лонжероном Cleco. Нижнюю сторону приклепайте A4 по схеме.
Сверить со строкой IPL

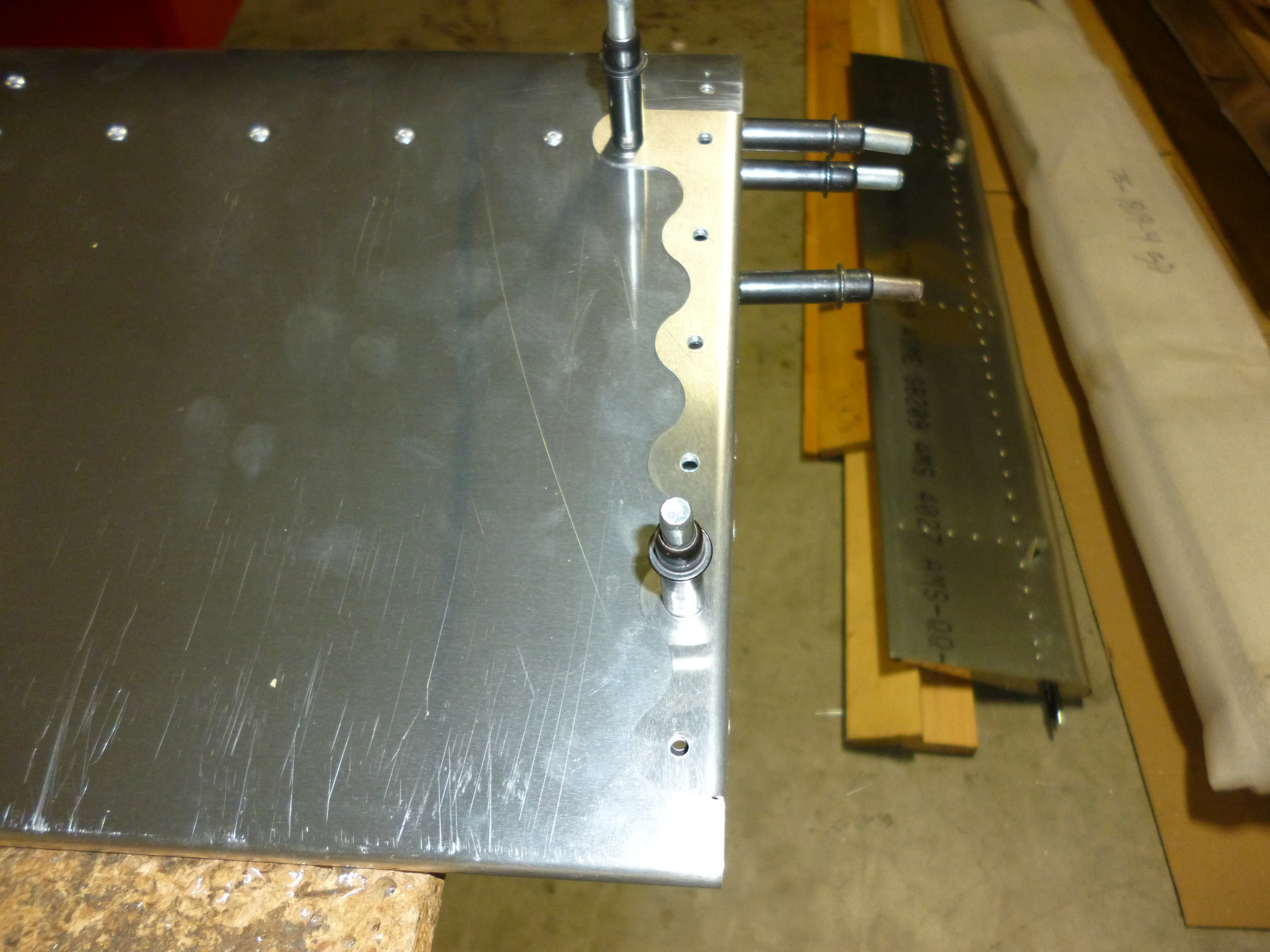

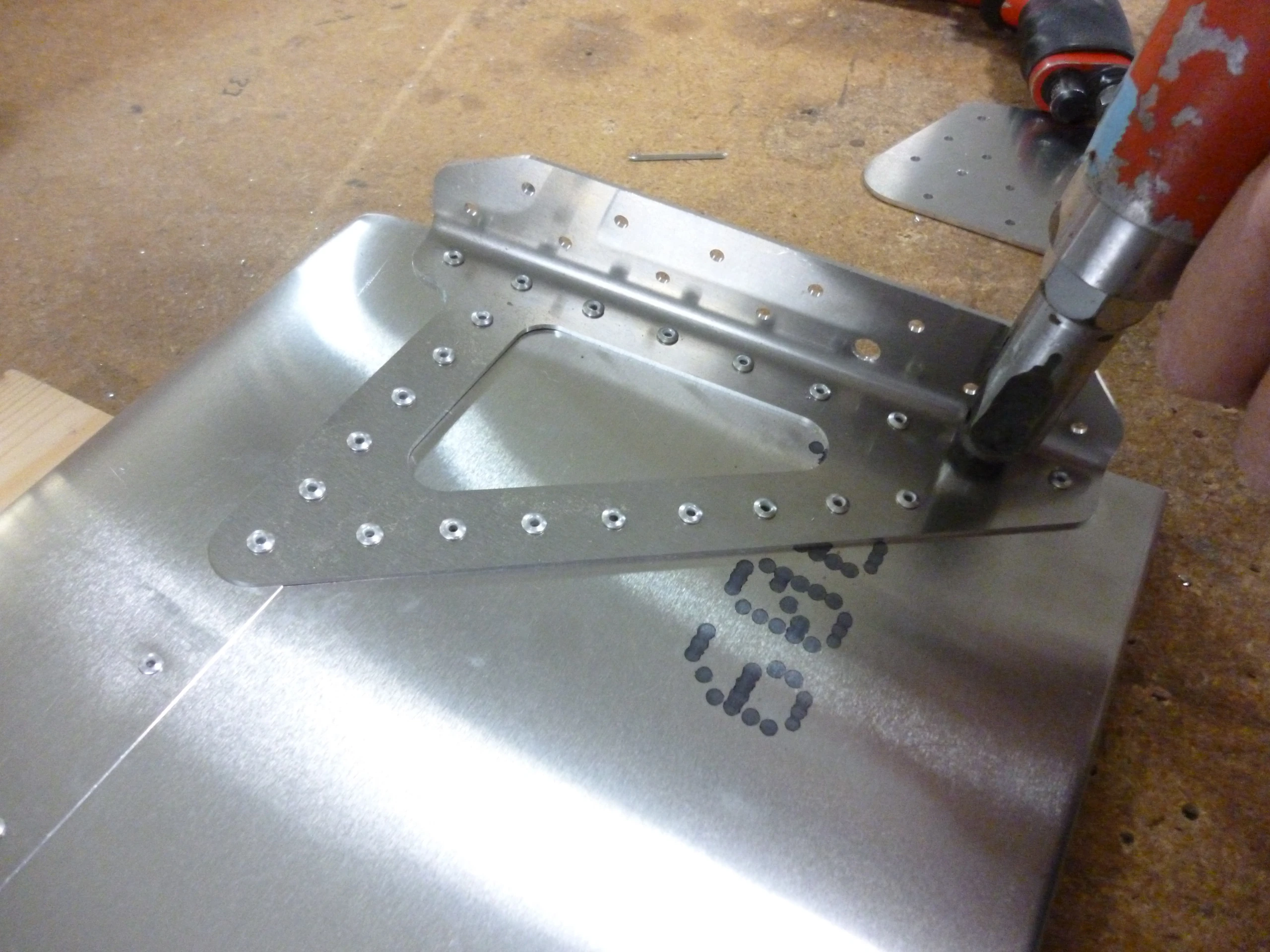

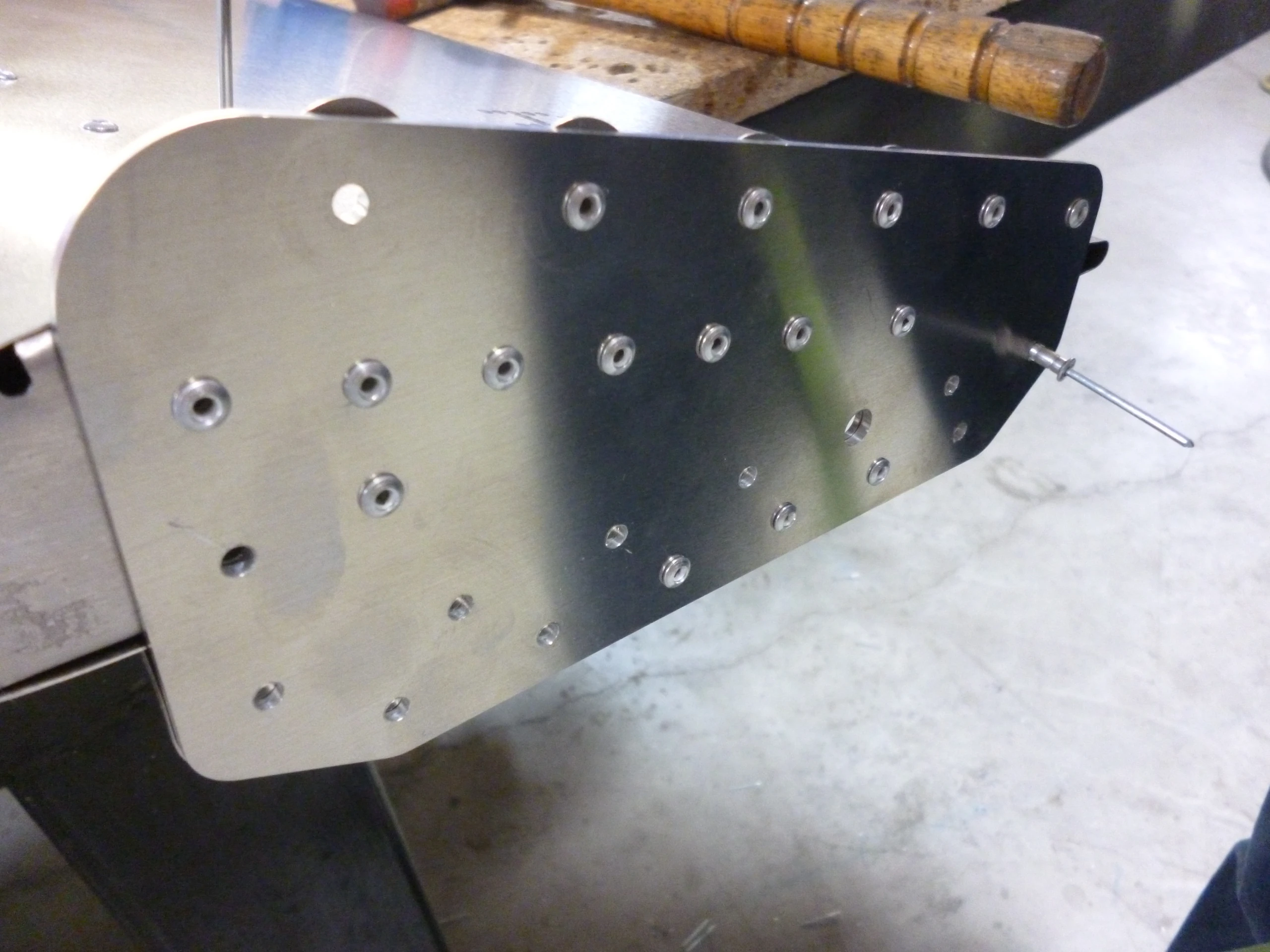

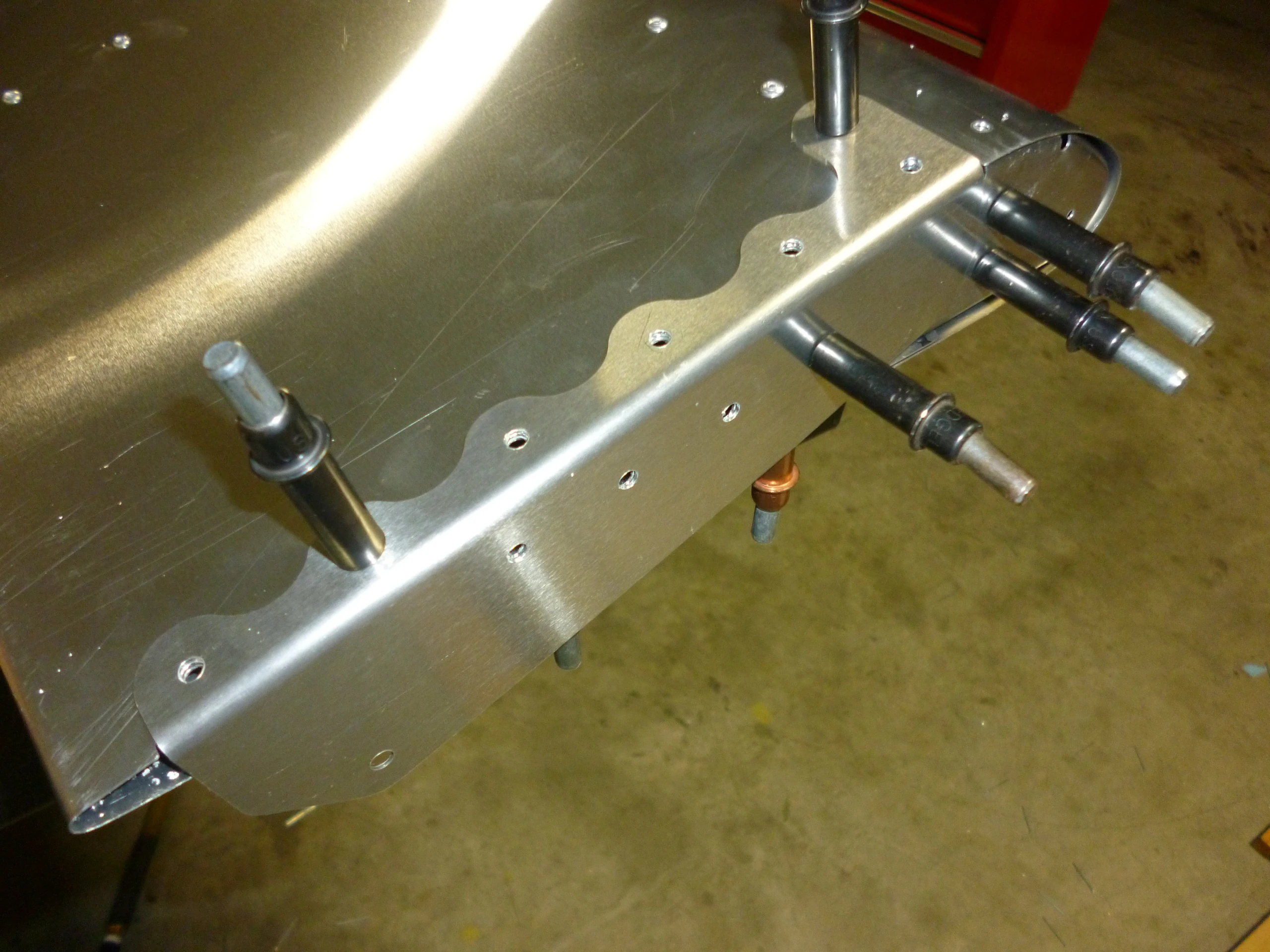

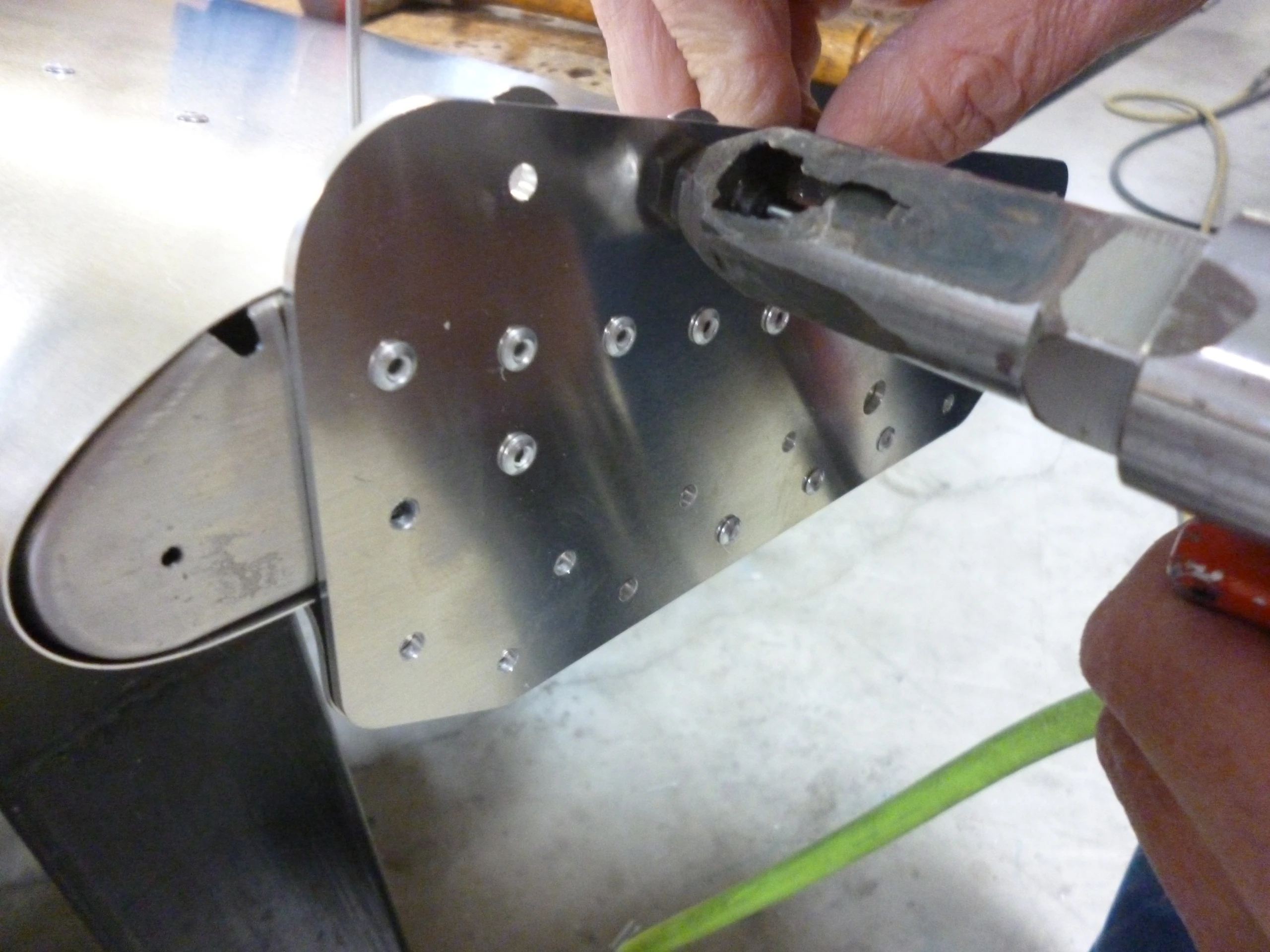

Накладка внешней секции
Деталь по исходному IPL: SD75A1-7A
Установите накладку на внутренний конец внешней секции Cleco, затем приклепайте A5 по AA-04.
Сверить со строкой IPL

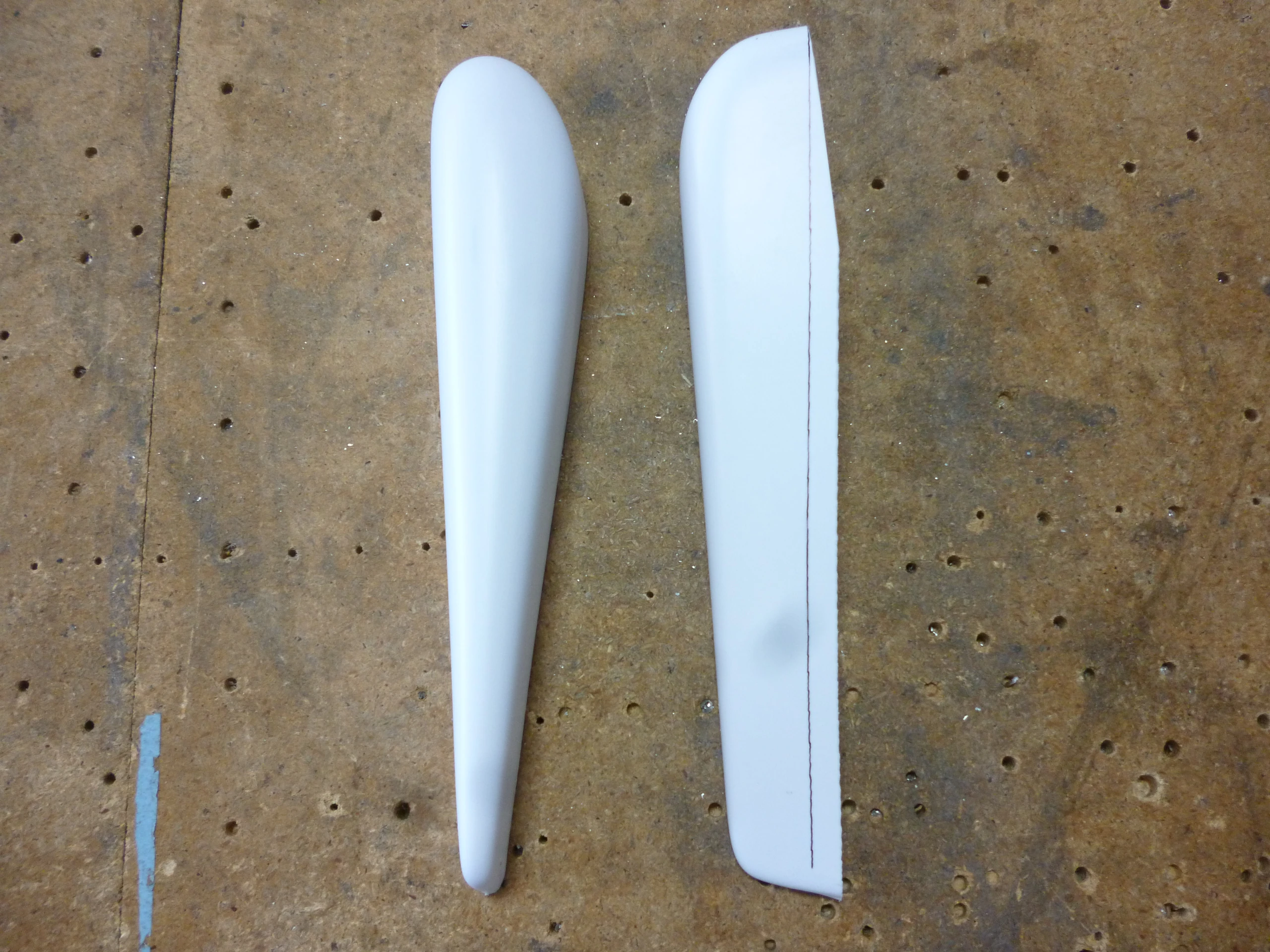

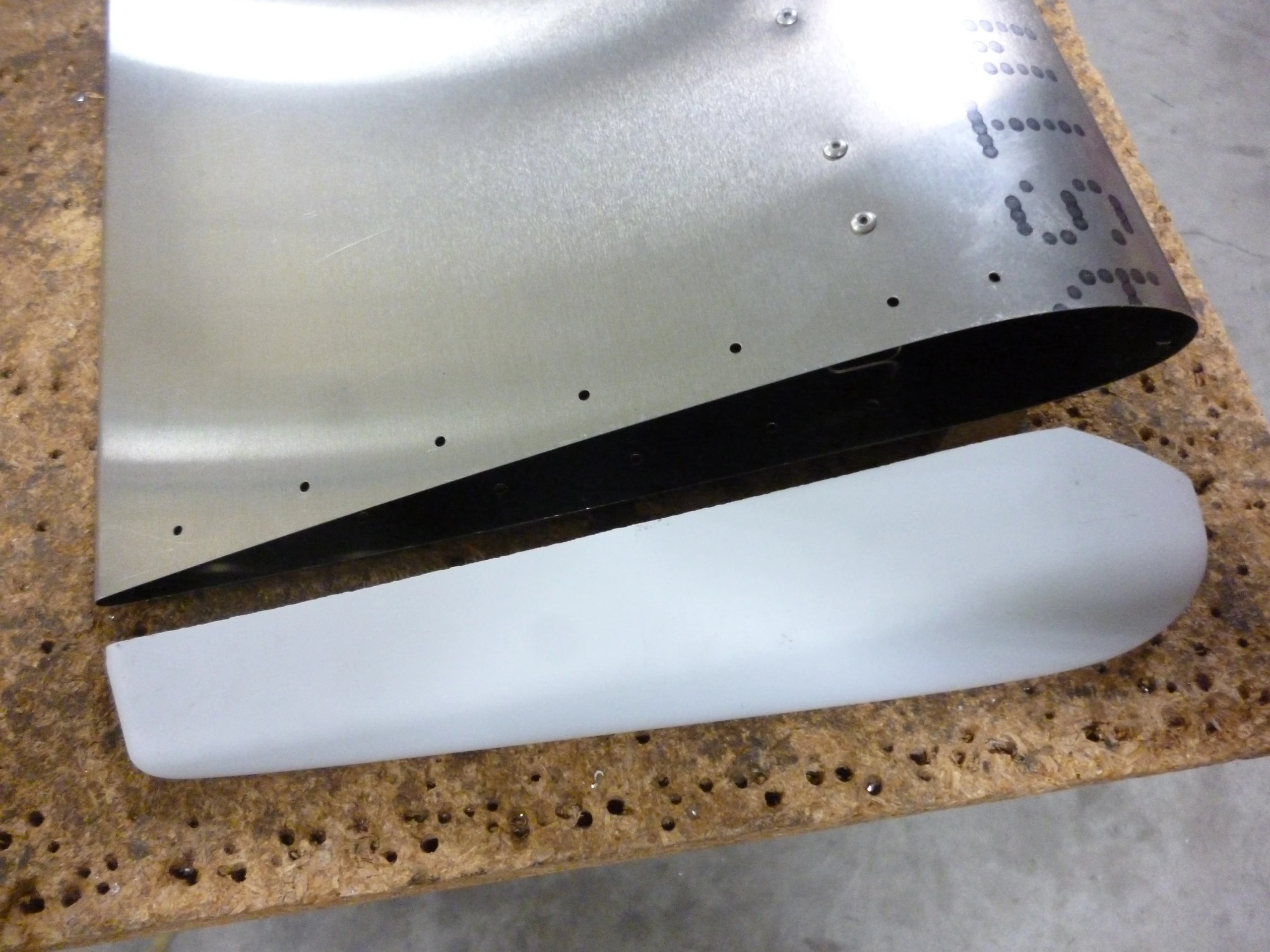

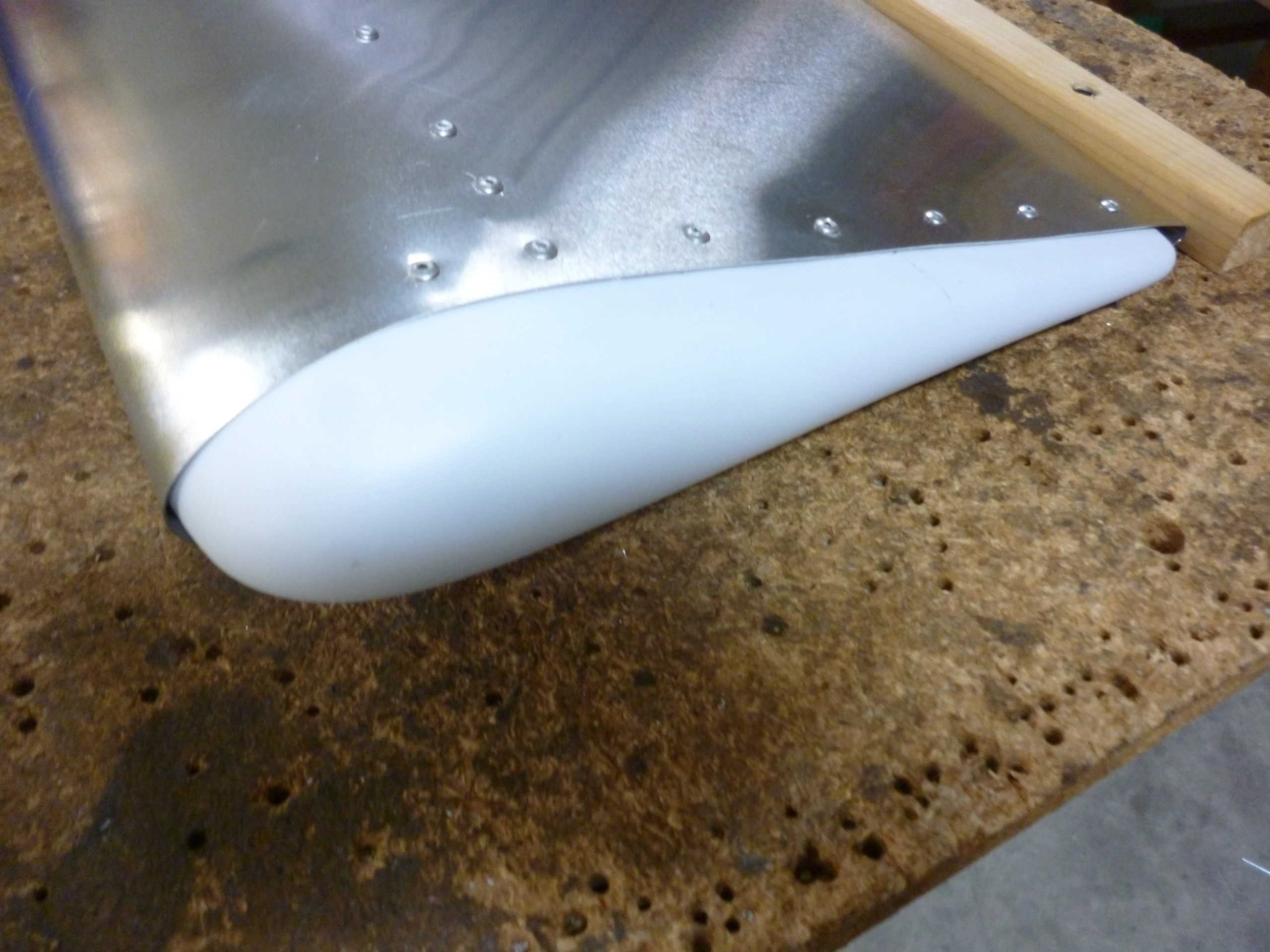

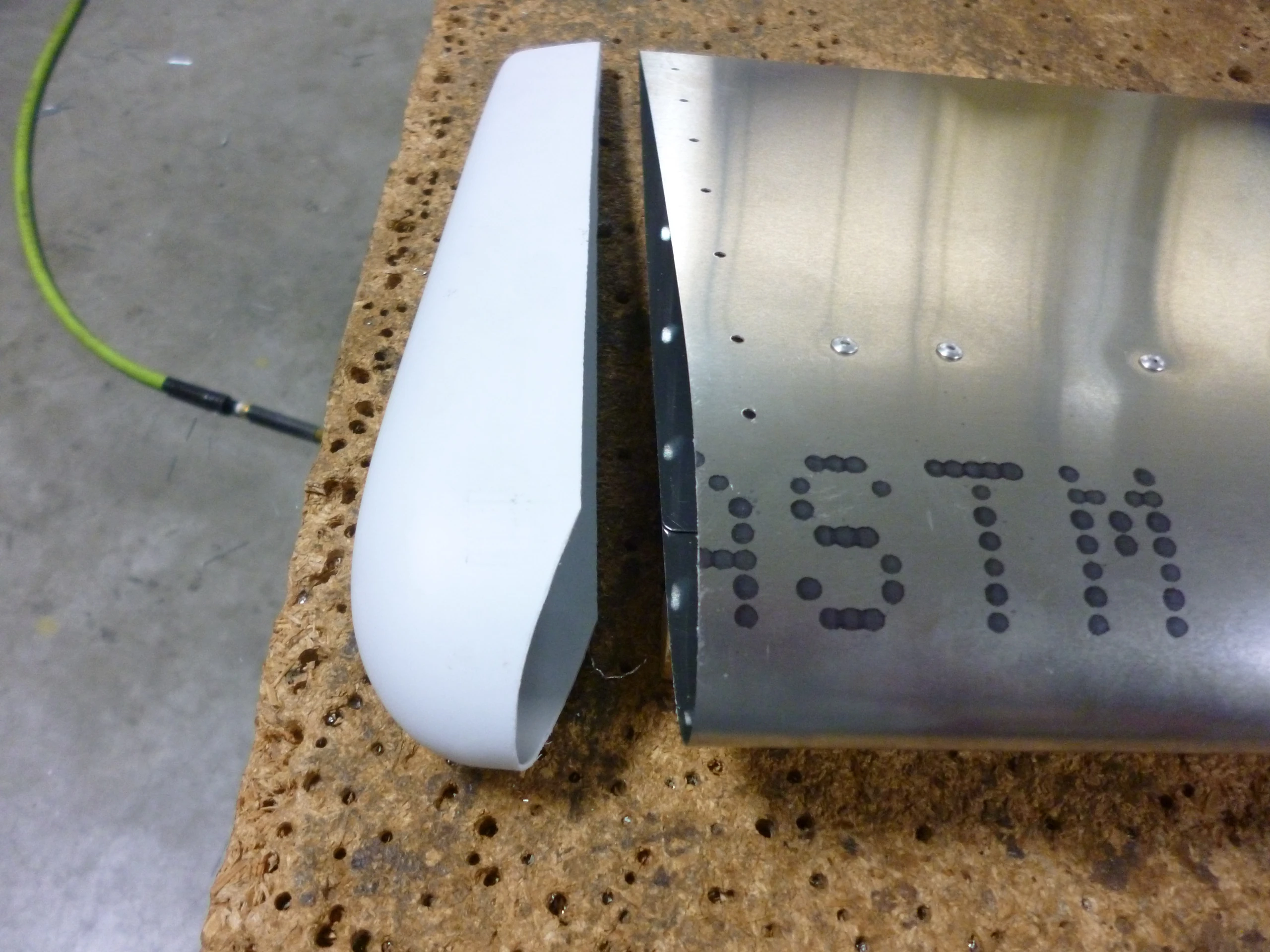

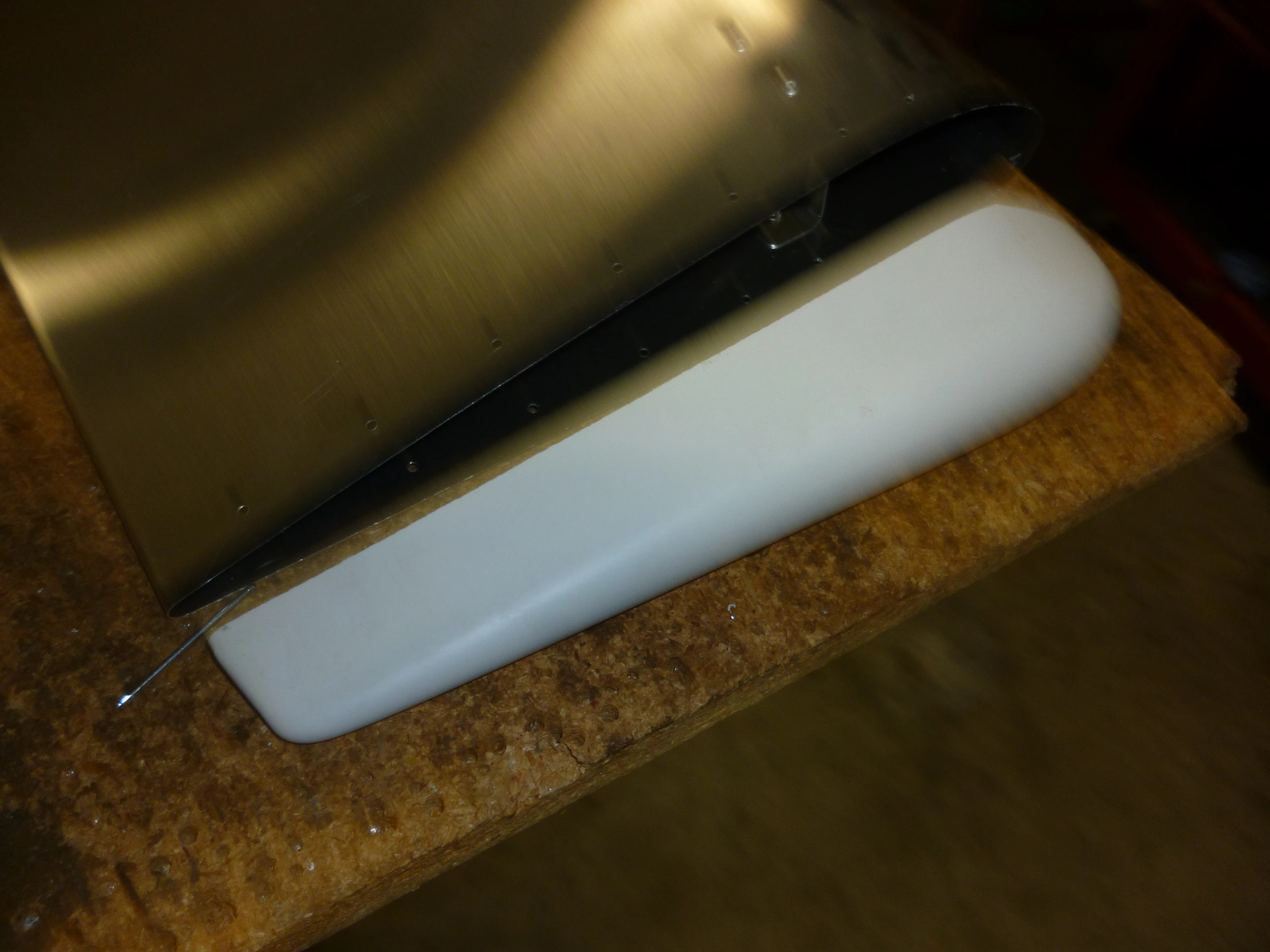

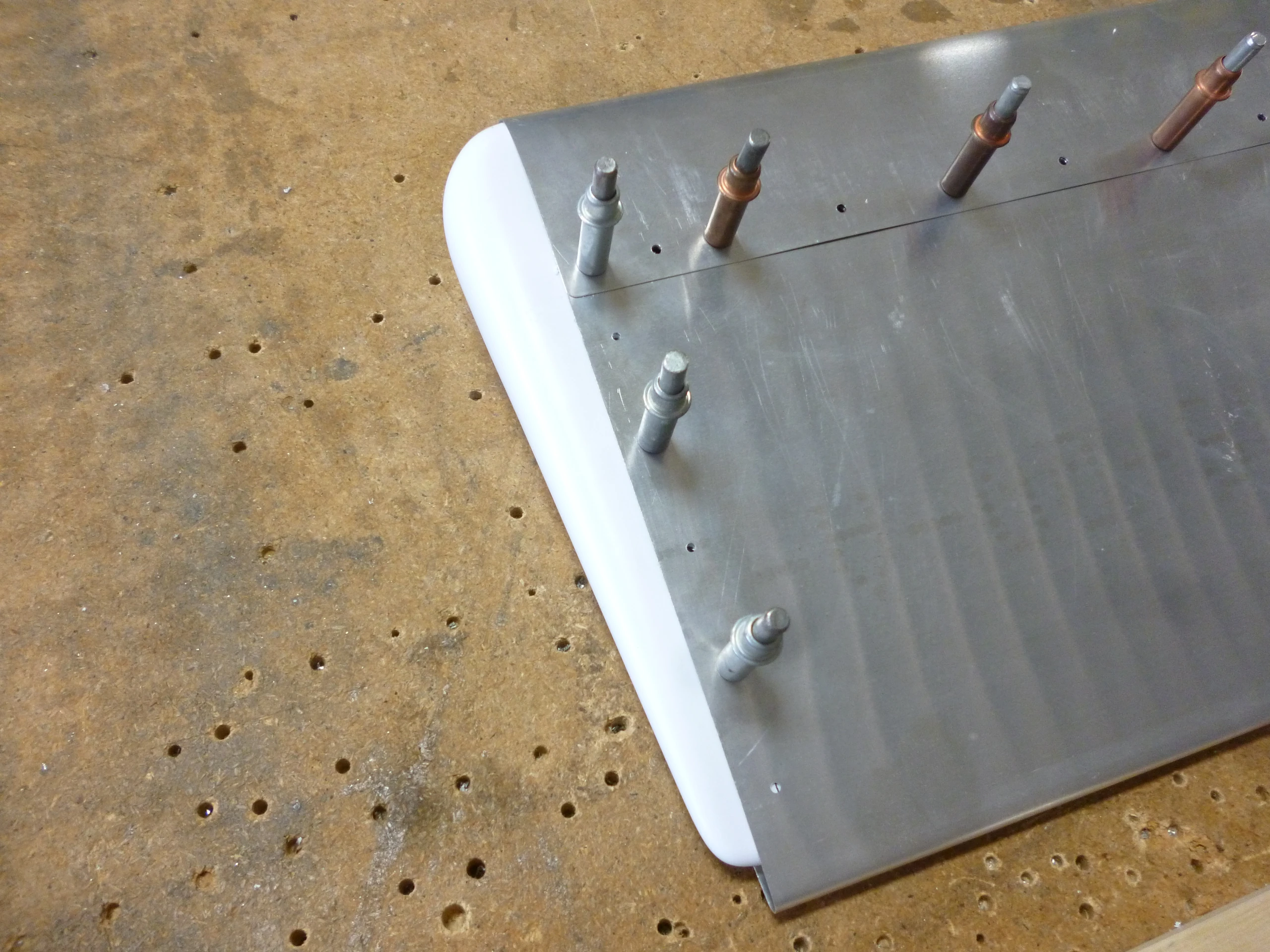

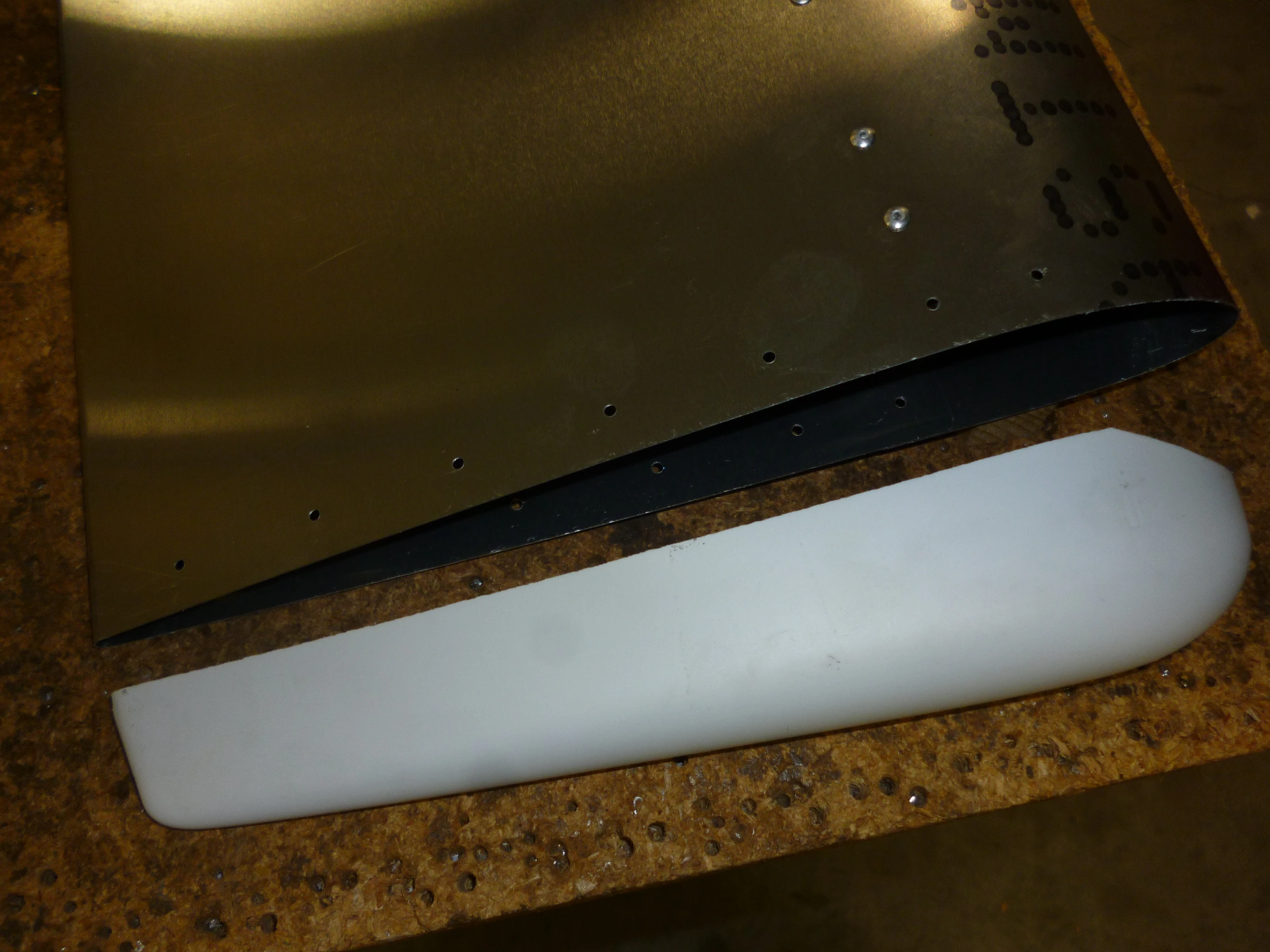

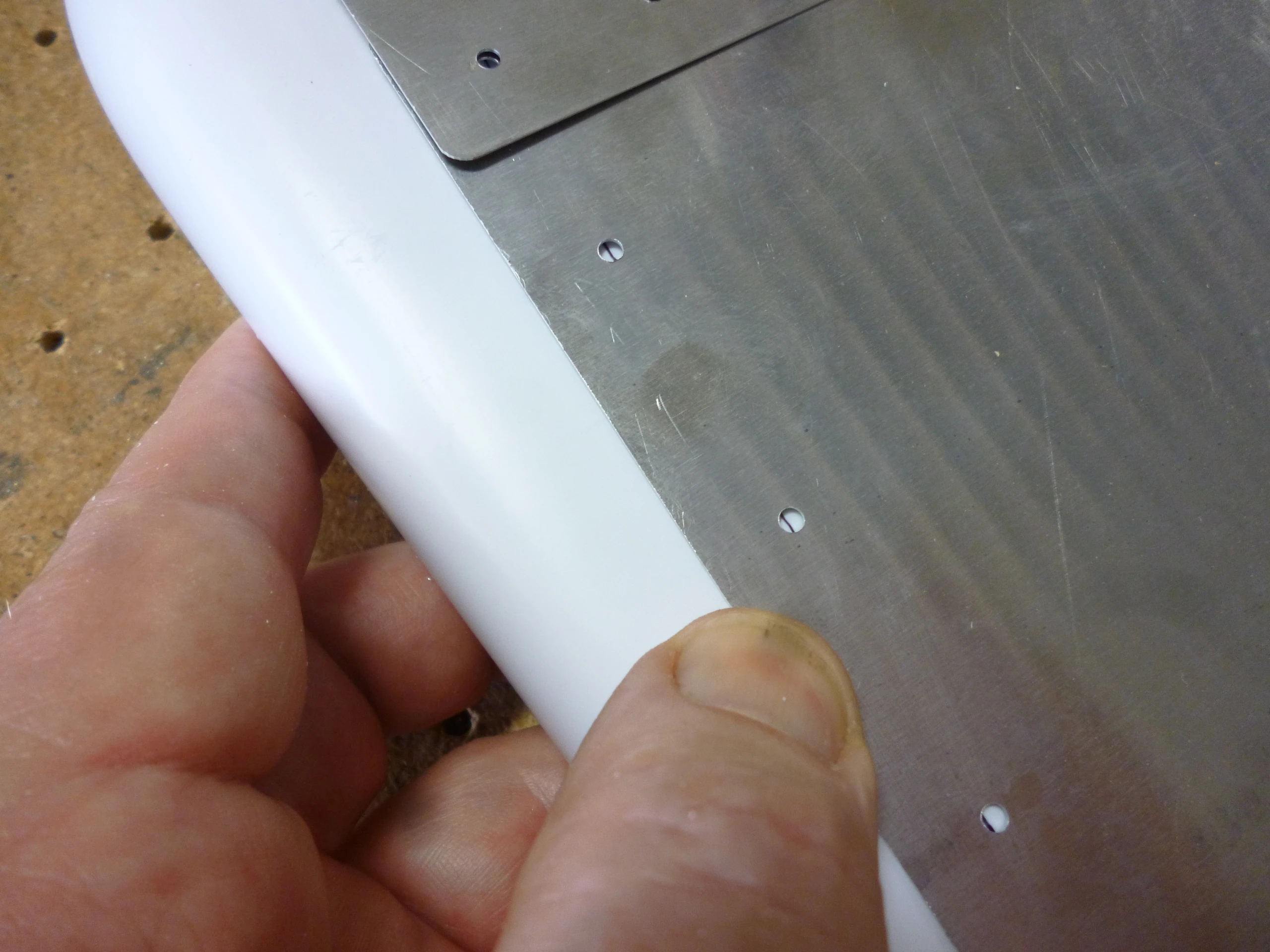

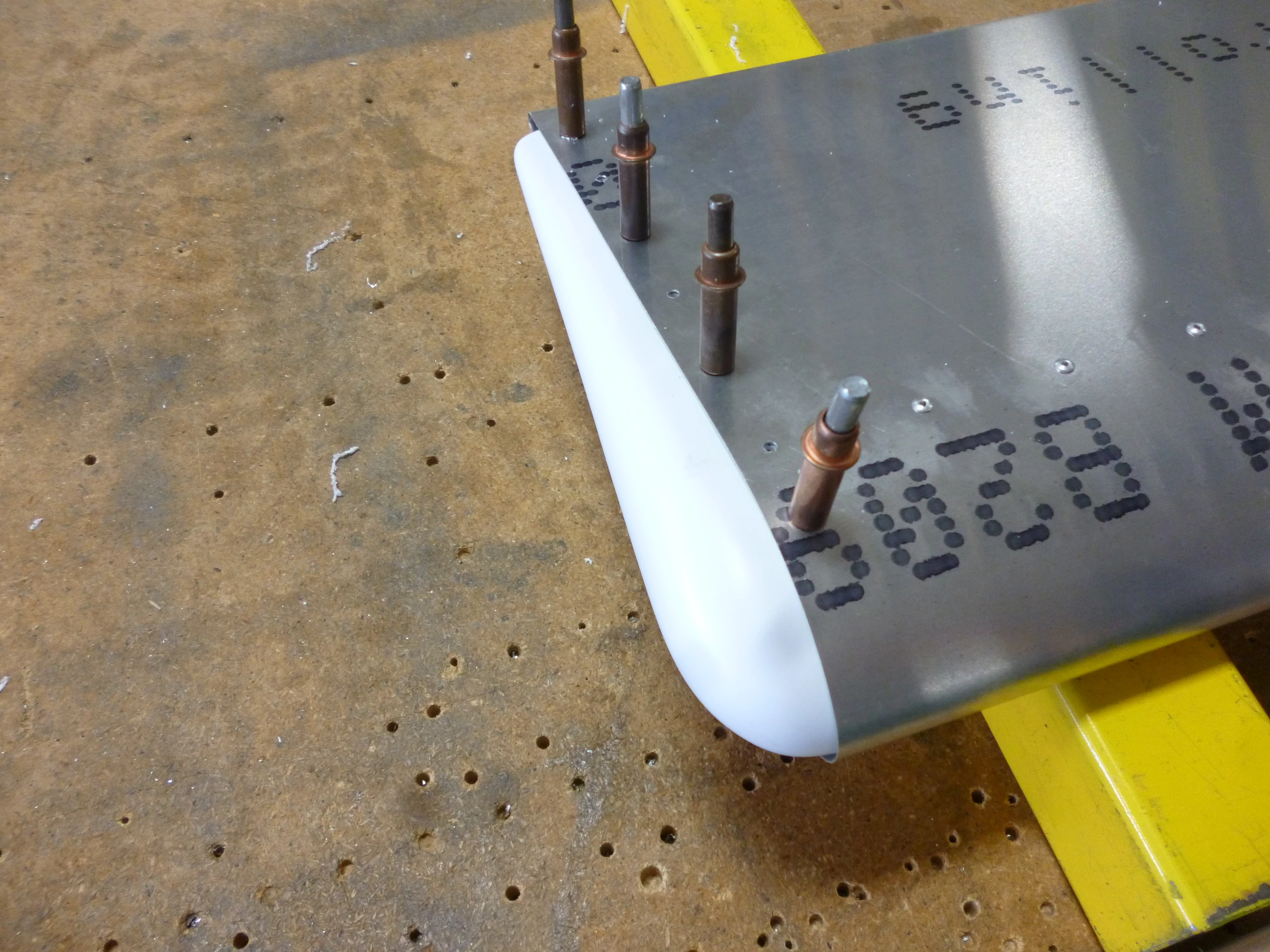

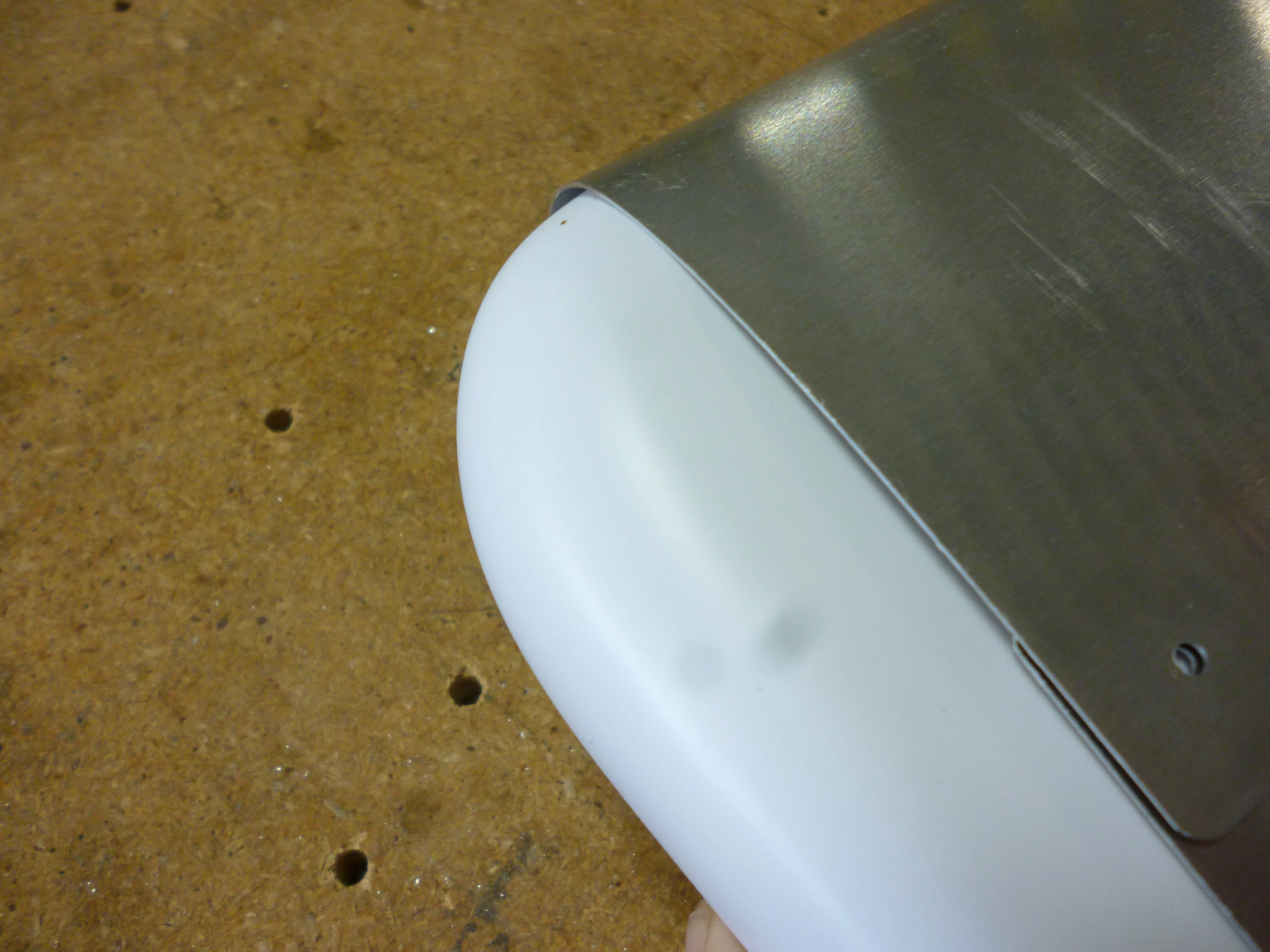

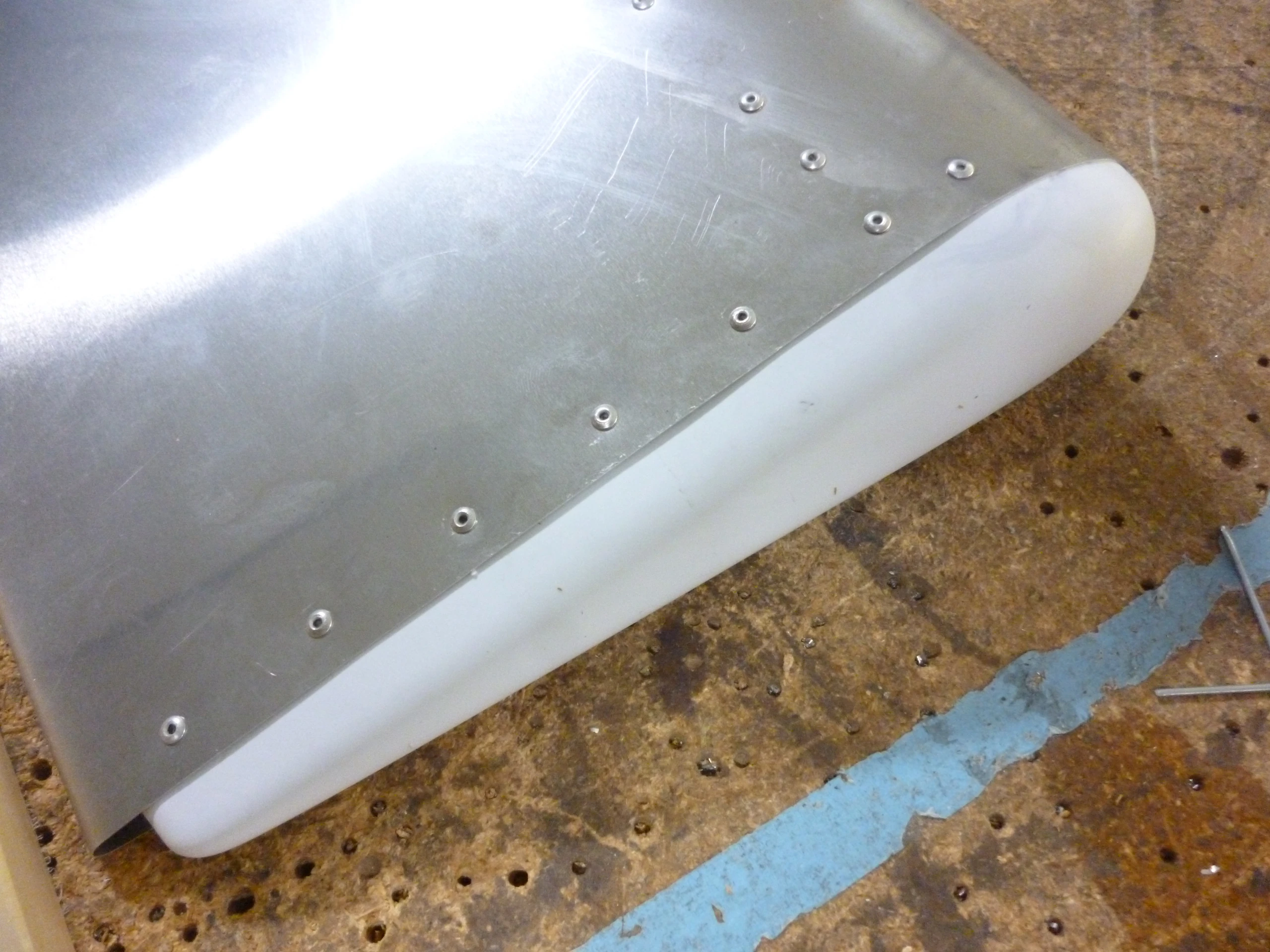

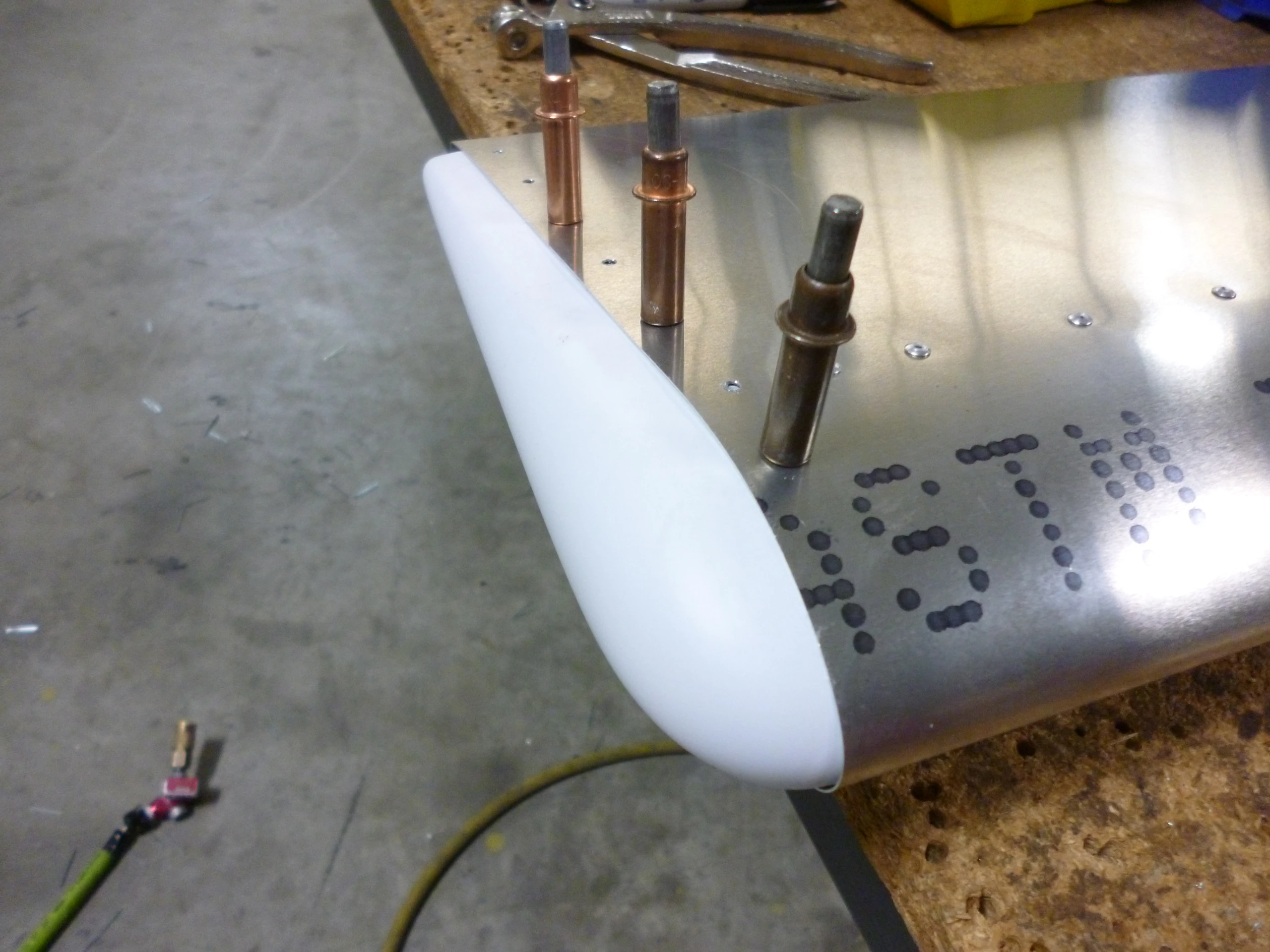

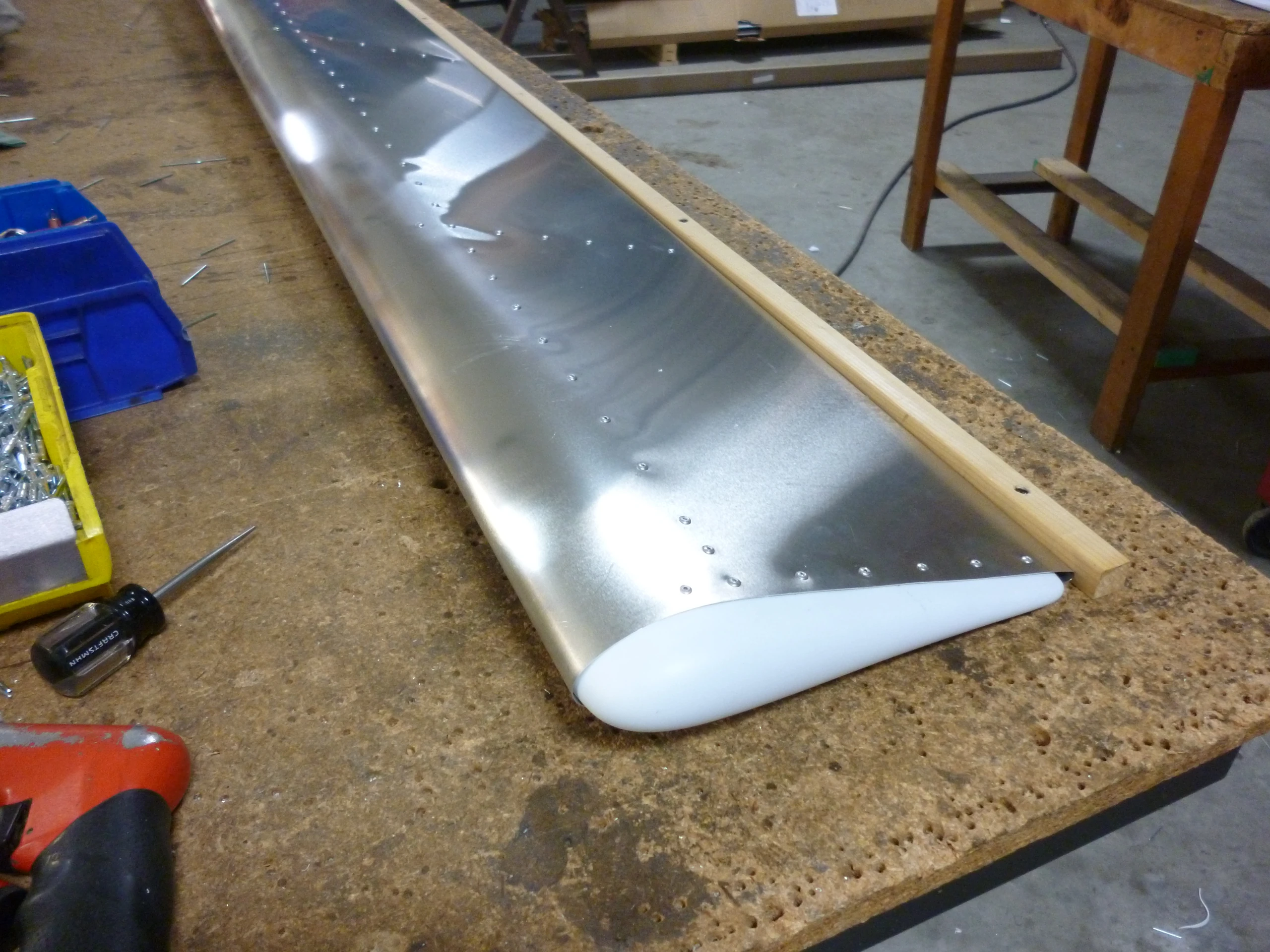

Законцовка флаперона
Деталь по исходному IPL: C75A2-6

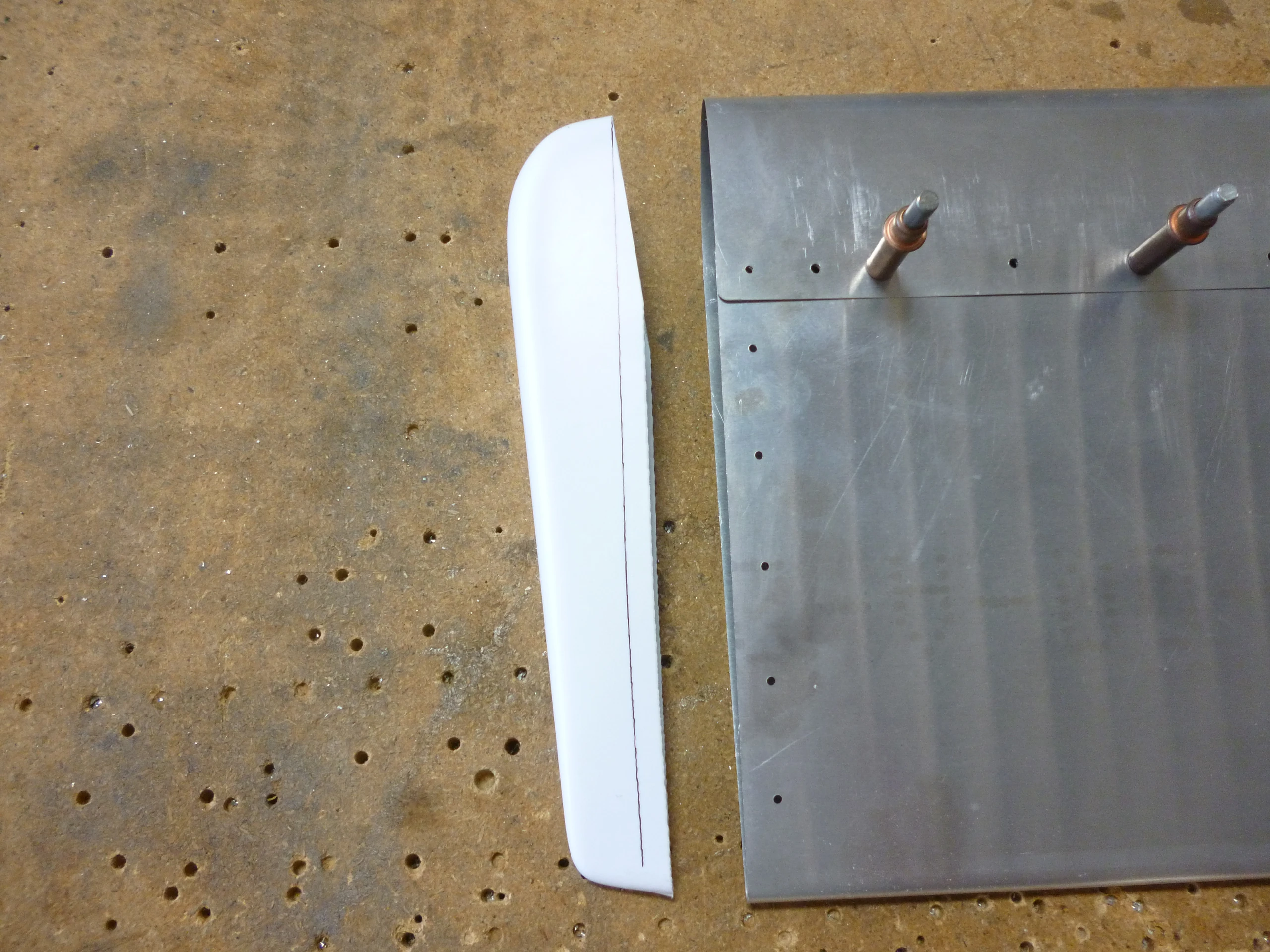

Подрежьте носовую часть законцовки C75A2-6 для сопряжения. Примерьте, просверлите и приклепайте A4 по исходным фотографиям.
Сверить со строкой IPL

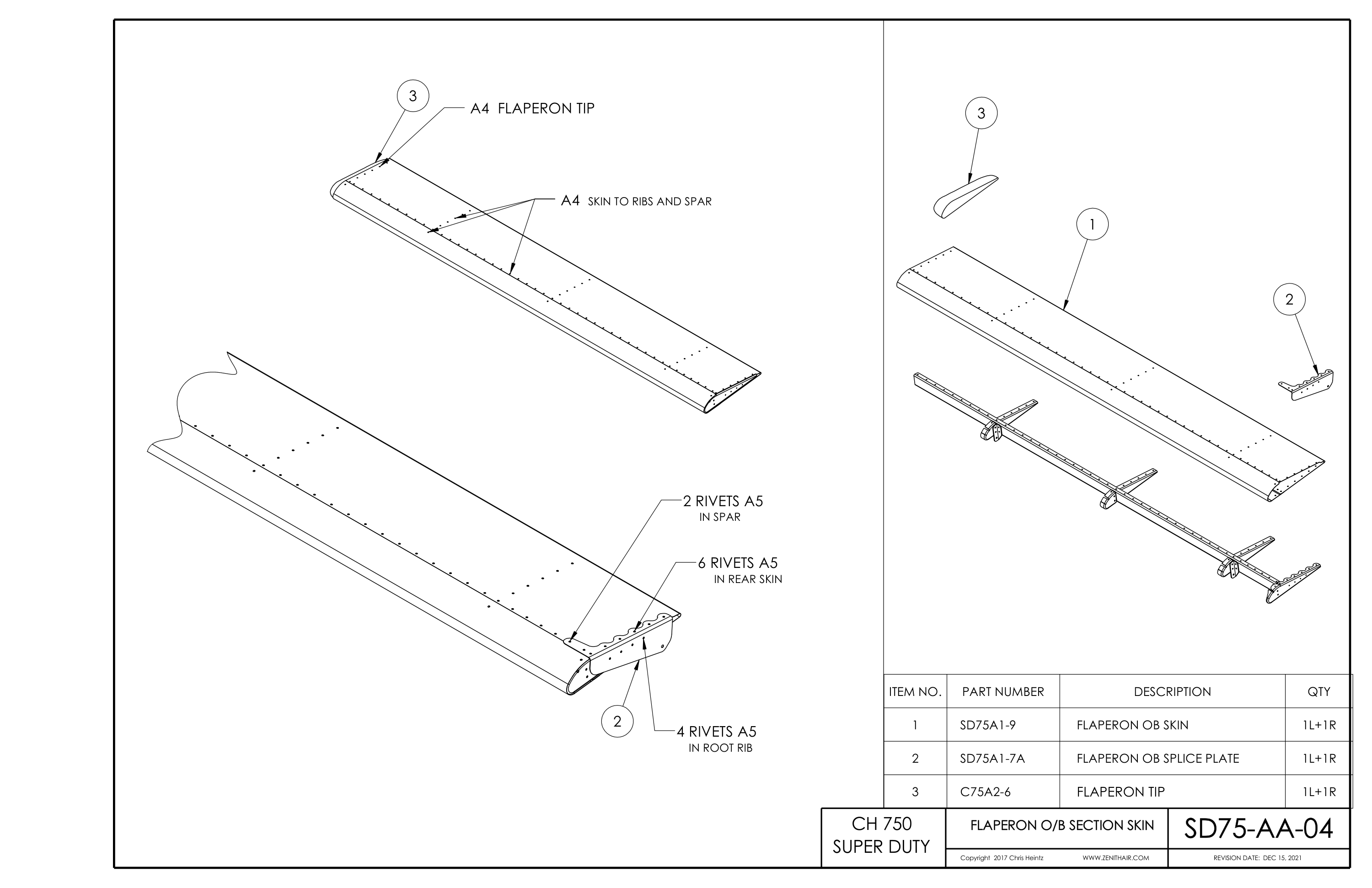

Сборочный чертёж SD75-AA-04
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
