Иллюстрации и порядок сборки
Обозначение в альбоме
20.jpgРедакции и порядок применения
IPL AA-03 · REVISION: October 01, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
По SD75-AA-03 от 11.11.2021 на внутренней соединительной накладке дополнительно показаны две A5 в лонжероне. Перед клёпкой проверьте все ряды кронштейнов, кабанчика и корневой нервюры по выноскам.
В тексте IPL ссылка на видео, но отдельный видеоурок не публикуется вместо фотографий. Носовая обшивка притягивается длинной доской с распределённым усилием; сохраняйте профиль.
Порядок установки по IPL
Начать обшивку правой внутренней секции
Деталь по исходному IPL: SD75-AA-03
Используйте SD75-AA-03.
Сверить со строкой IPL
Верхняя сторона внутренней обшивки
Деталь по исходному IPL: SD75A1-8 · Количество: 1L + 1R

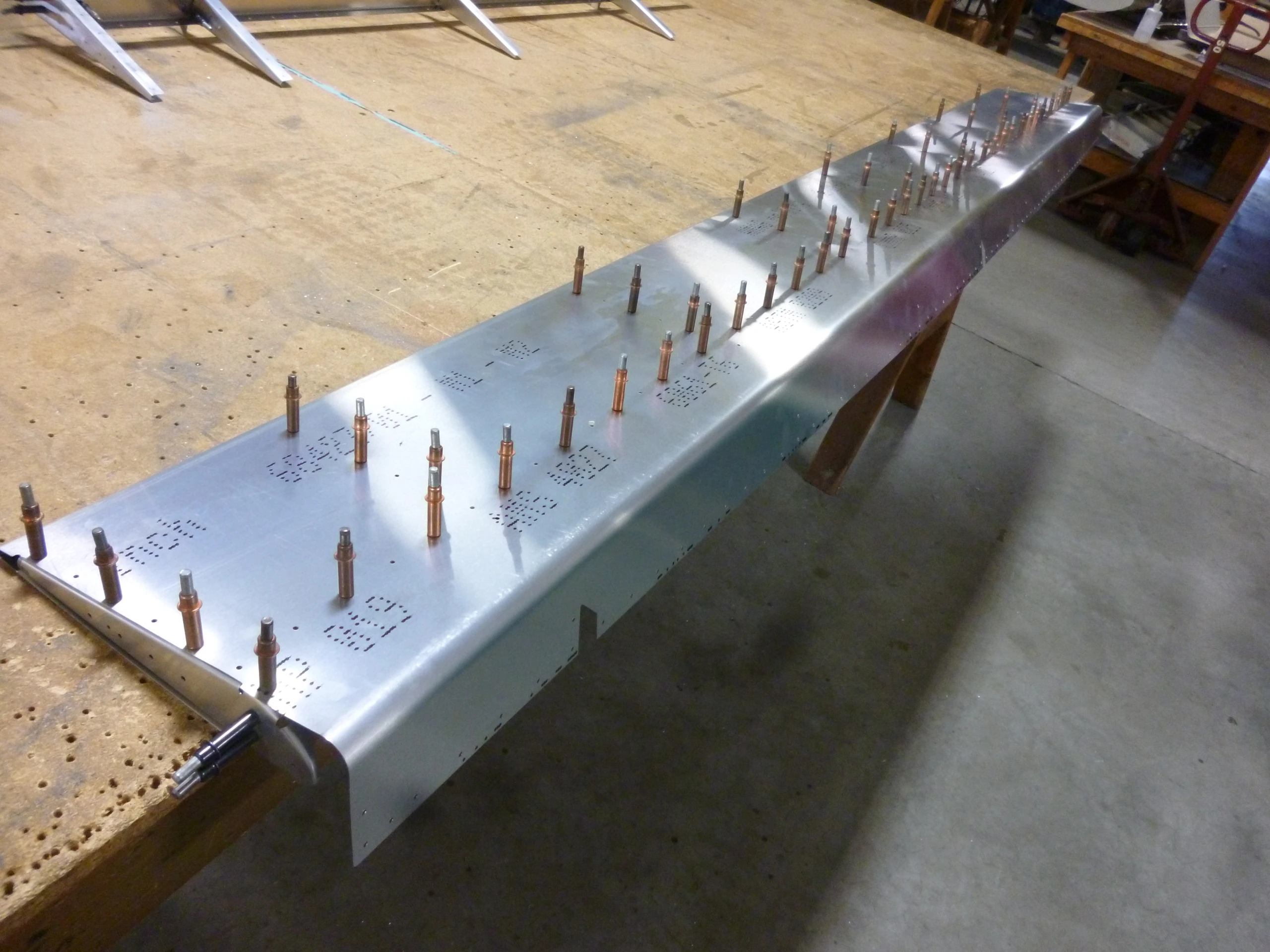

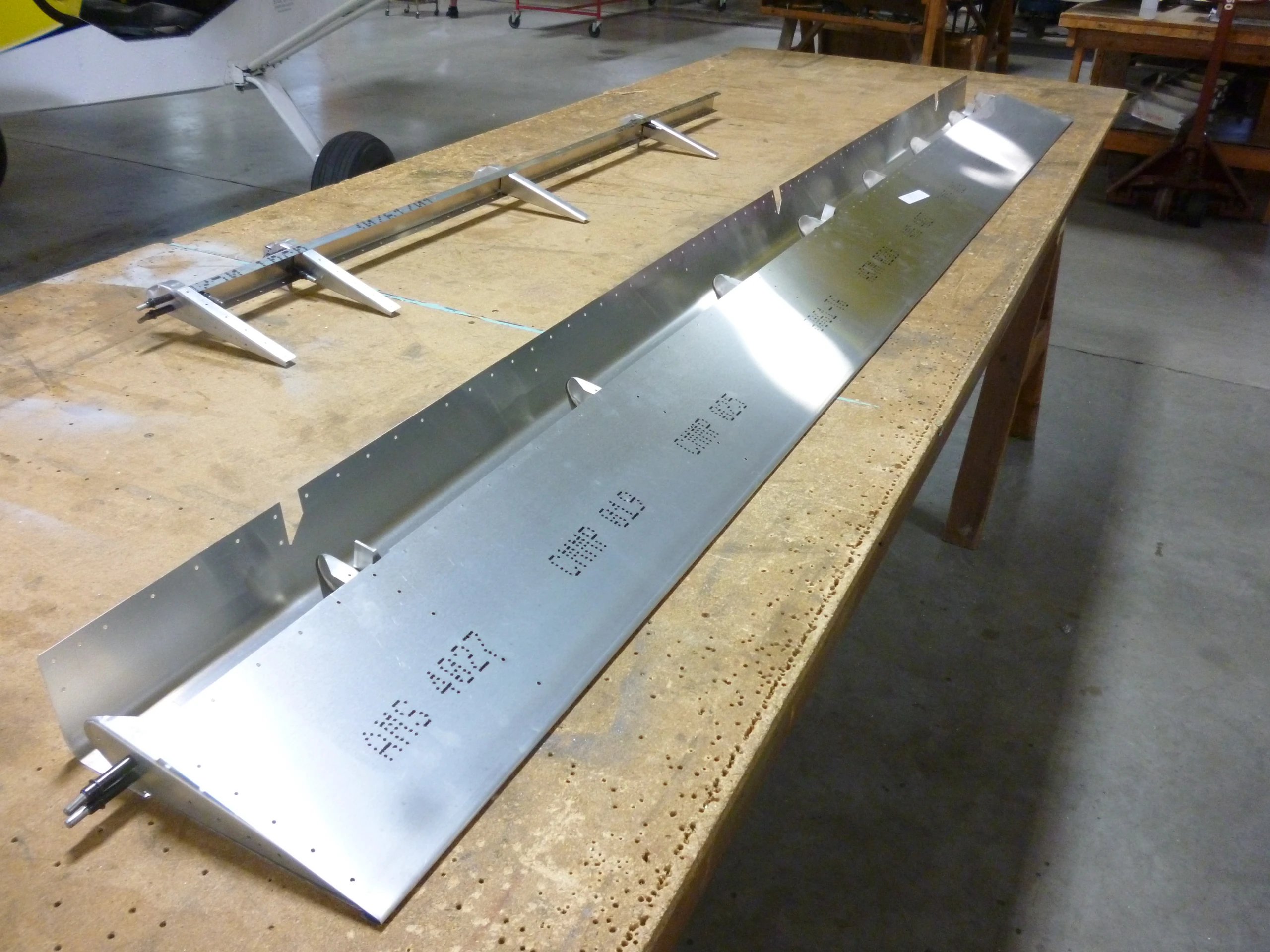

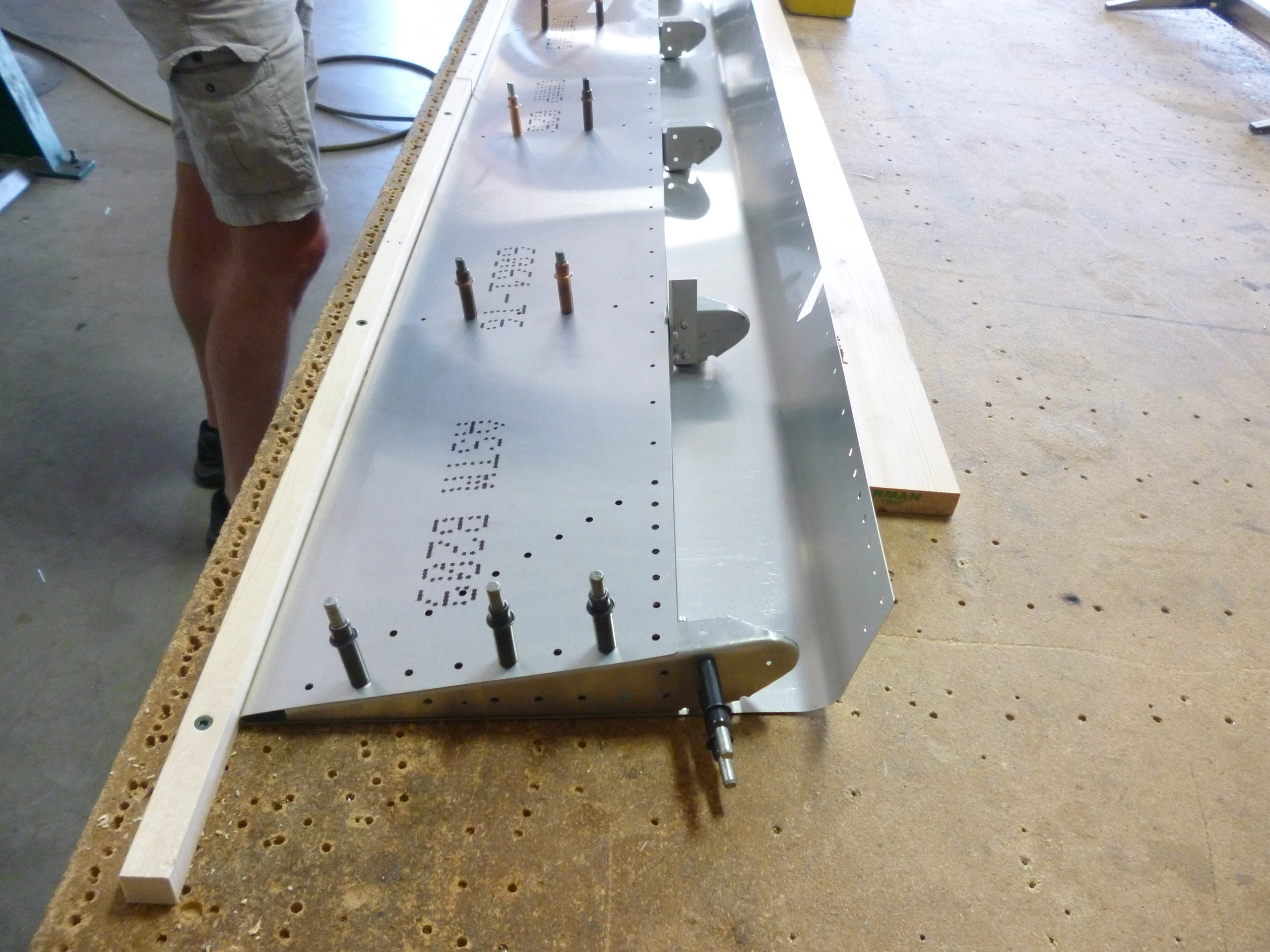

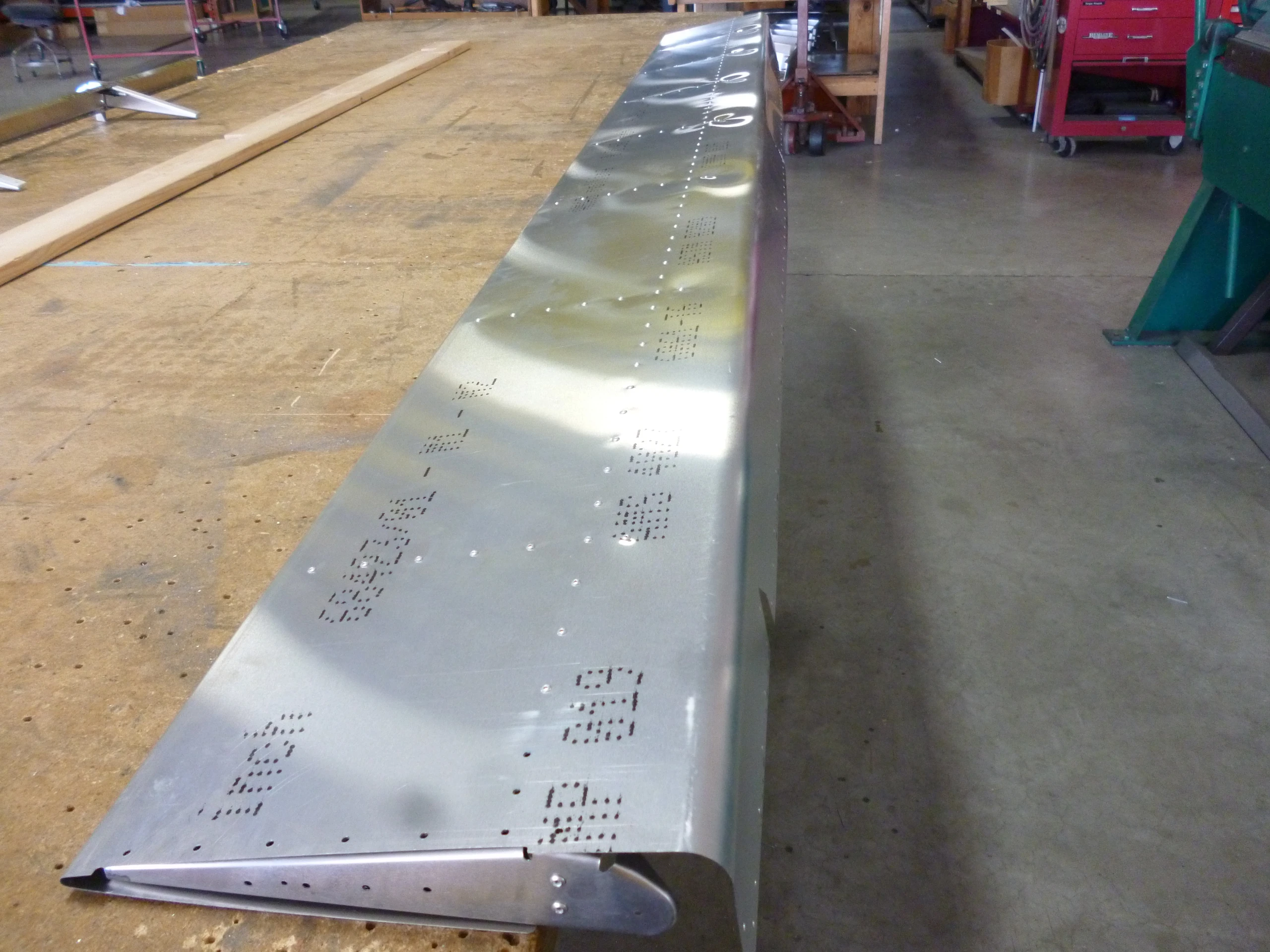

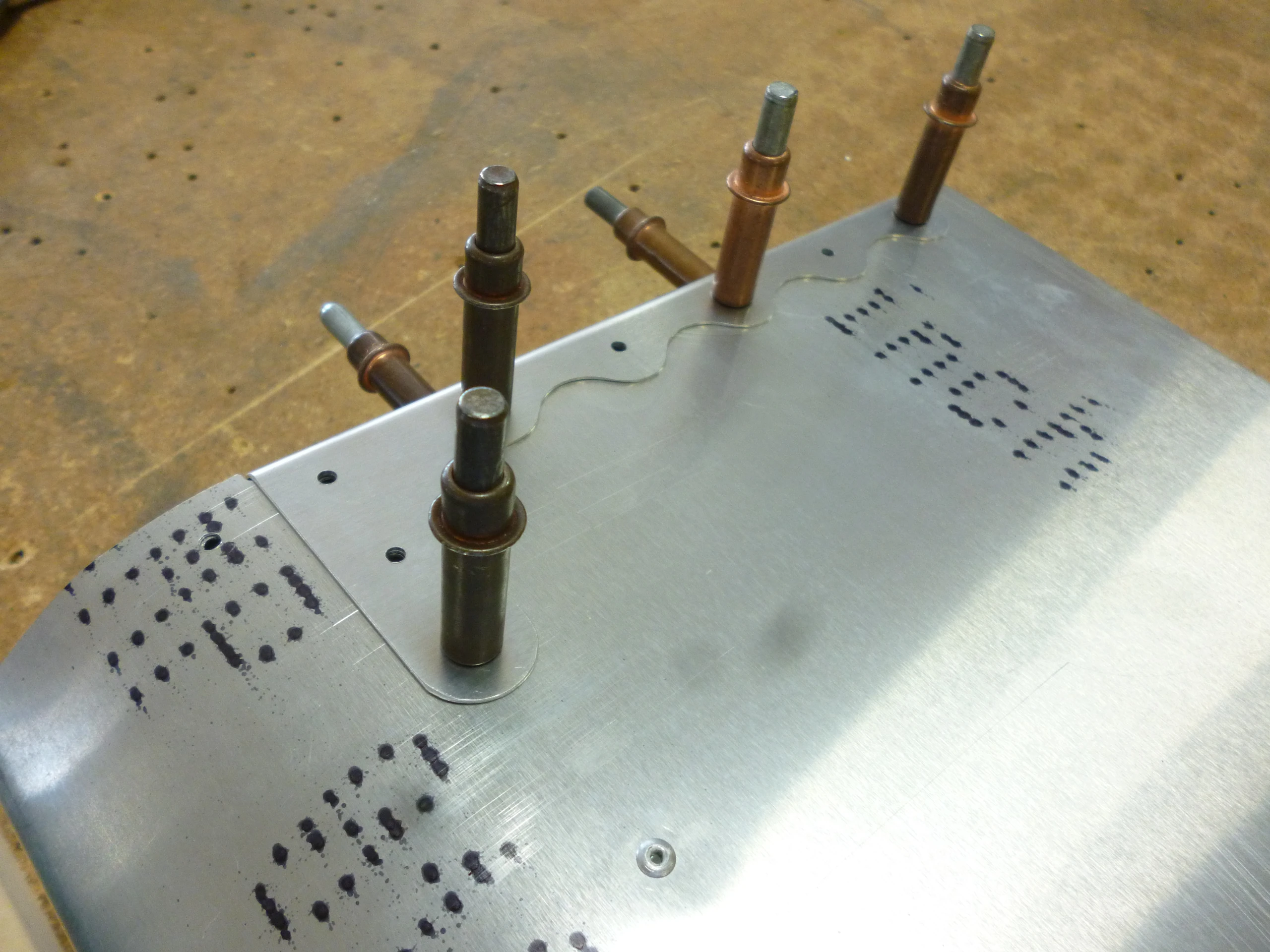

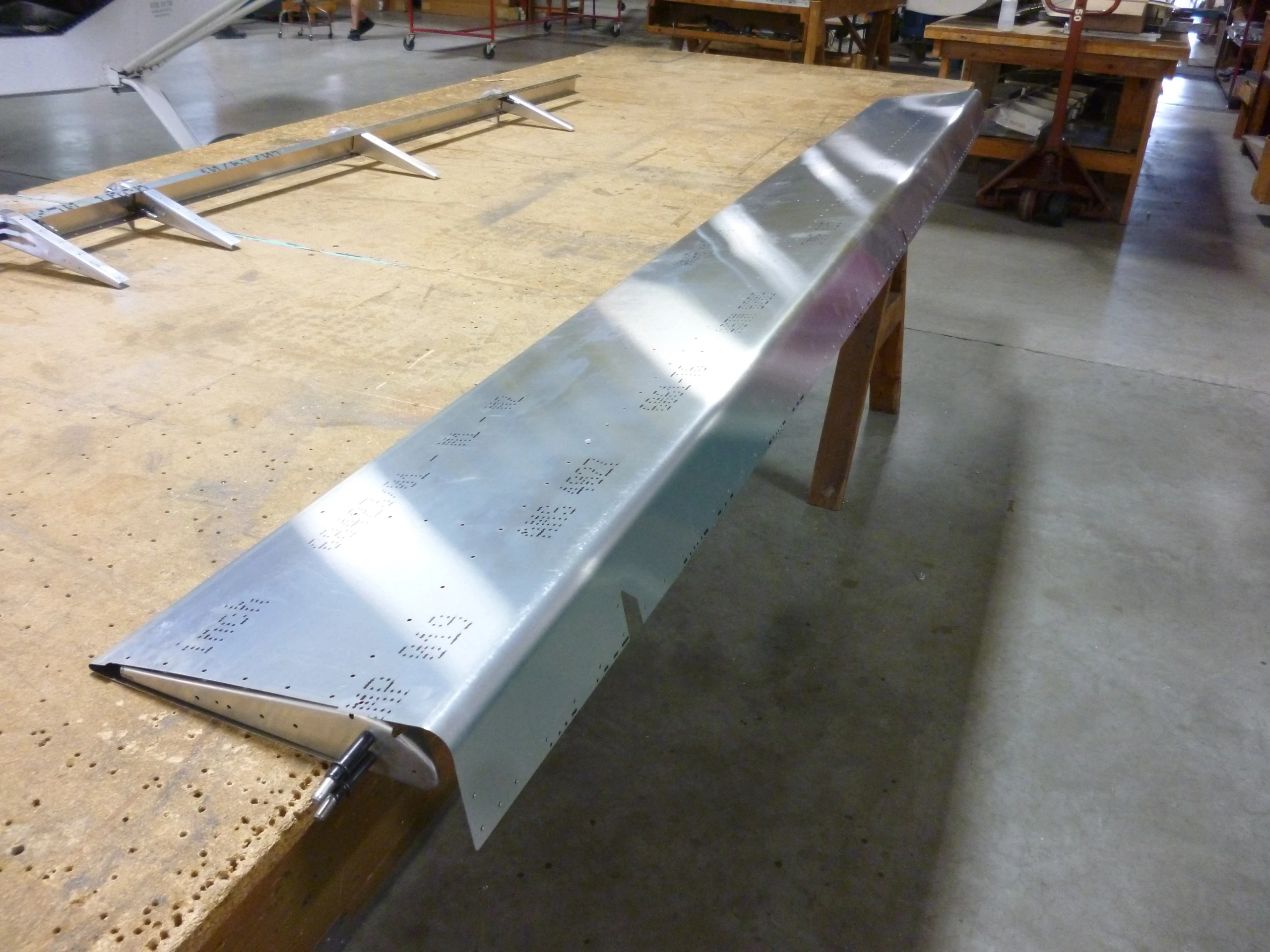

Заведите правый каркас в соответствующую правую обшивку. Начните сверху: соедините обшивку с нервюрами Cleco, оставляя носок за краем верстака. Приклепайте верх A4, кроме мест внутренней и внешней крайних нервюр: там ещё ставятся кронштейны и кабанчики.
Сверить со строкой IPL
Корневая нервюра флаперона
Деталь по исходному IPL: SD75A1-1R · Количество: 1L + 1R

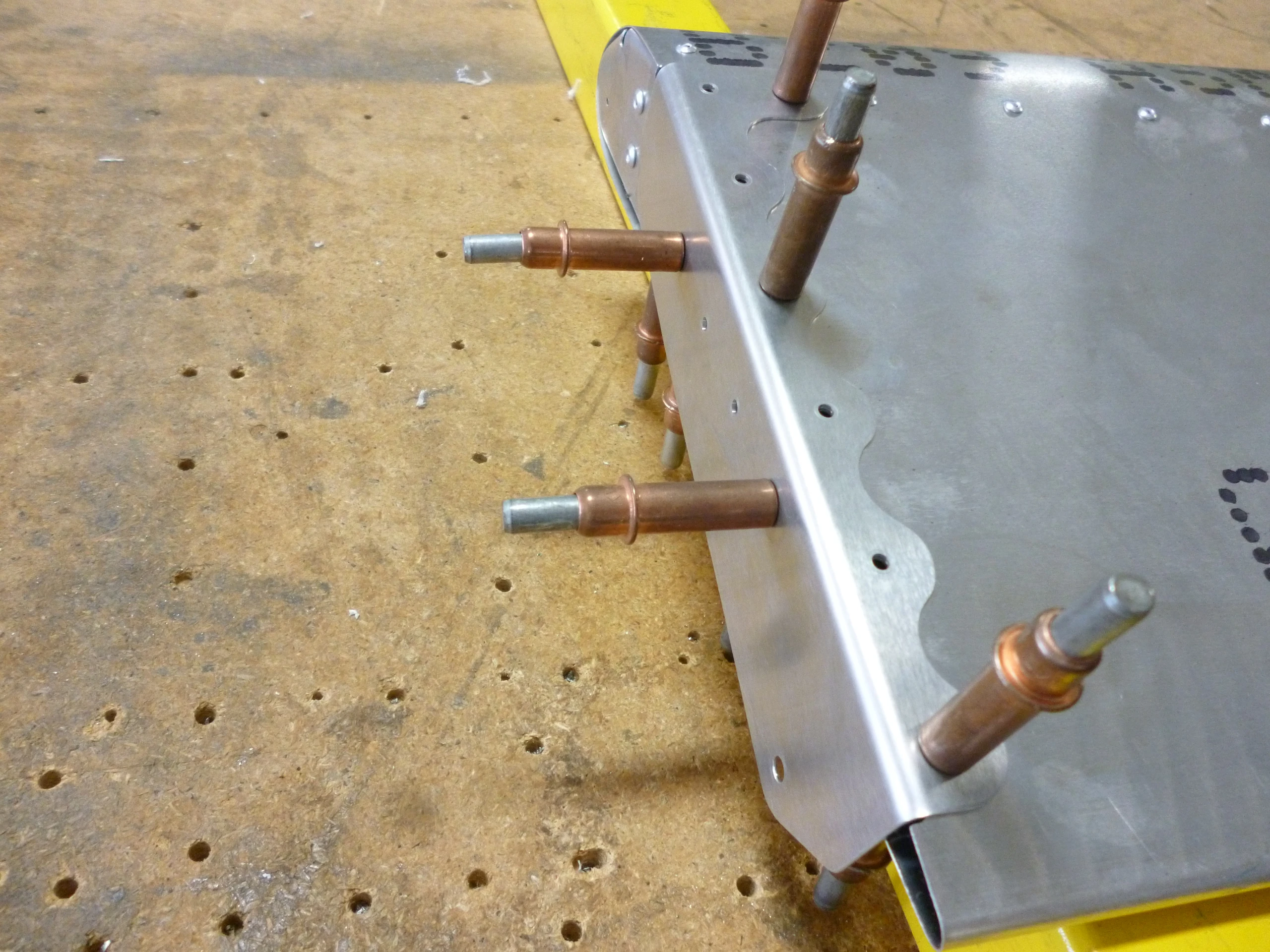

Соедините корневую нервюру с уголком внутренней секции Cleco.
Сверить со строкой IPL
Нижняя сторона
Деталь по исходному IPL: SD75A1-8

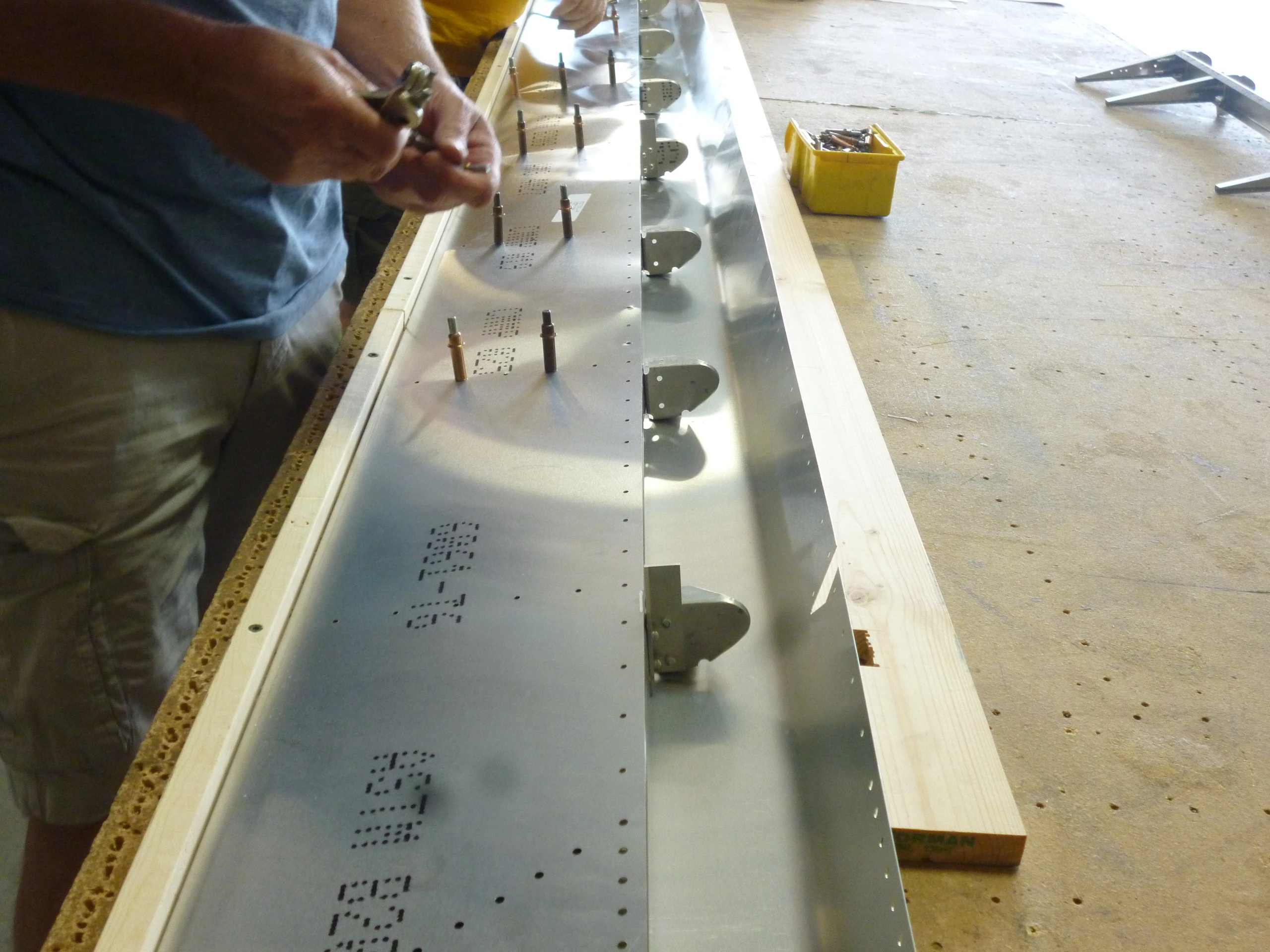

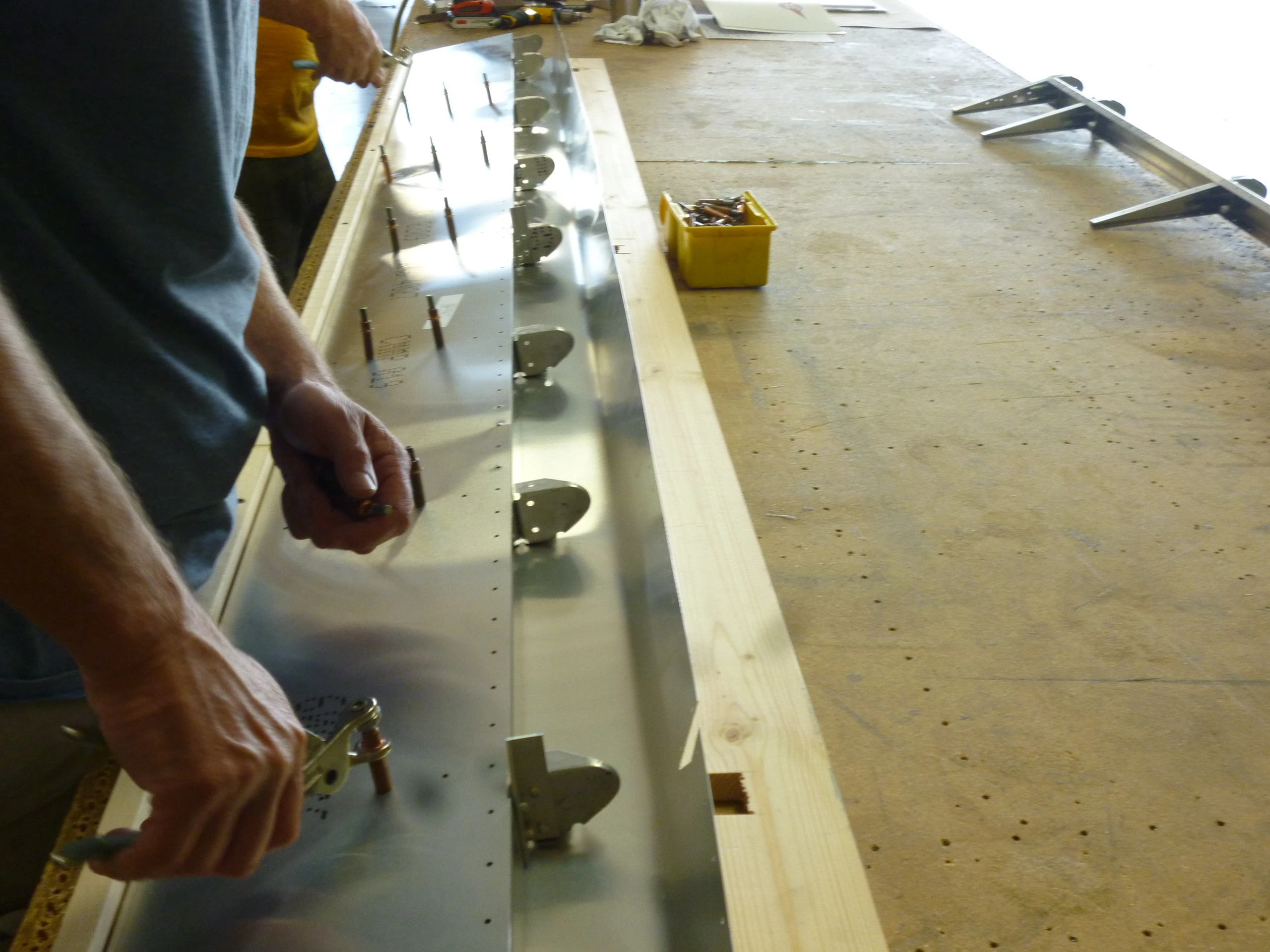

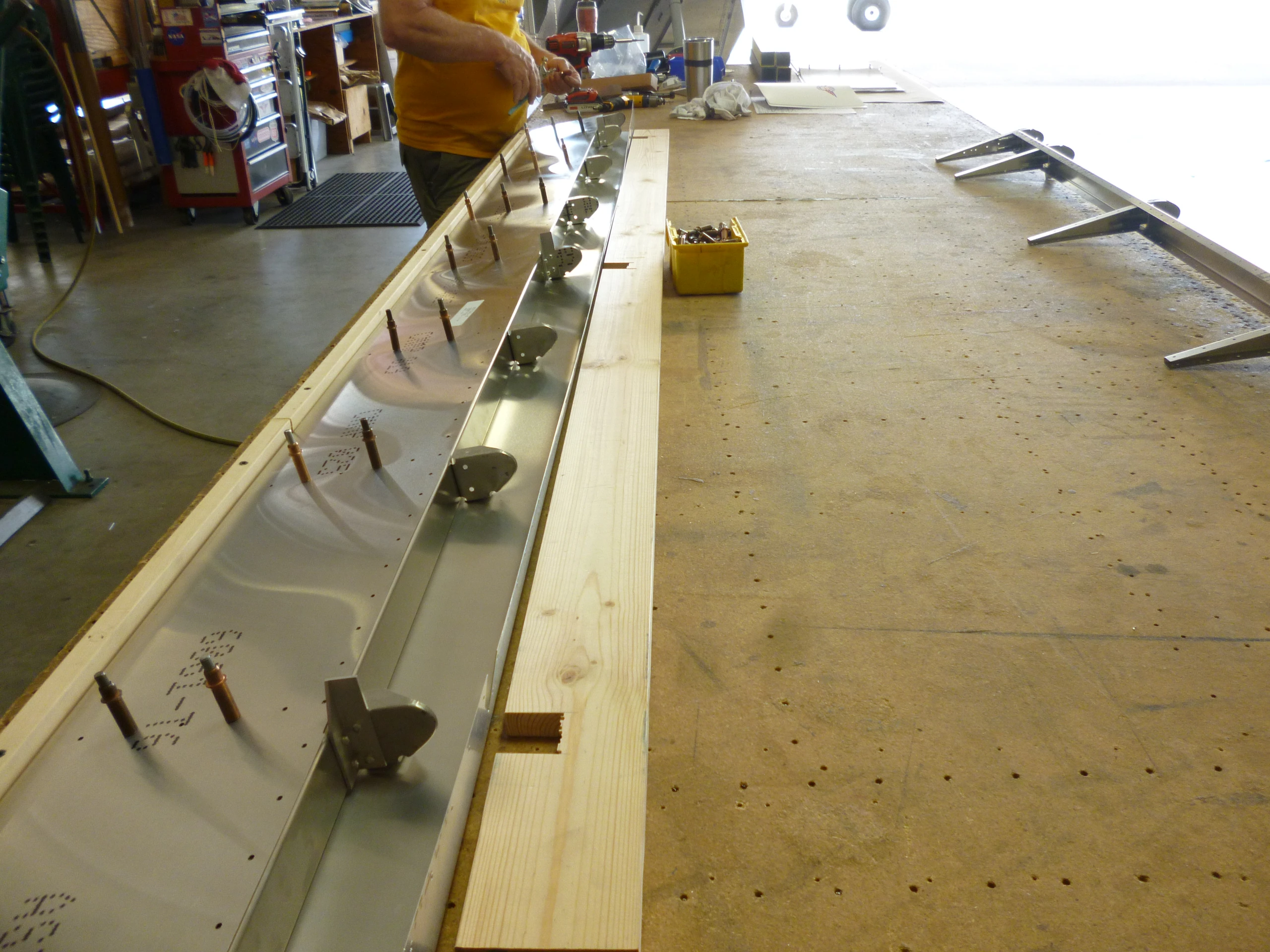

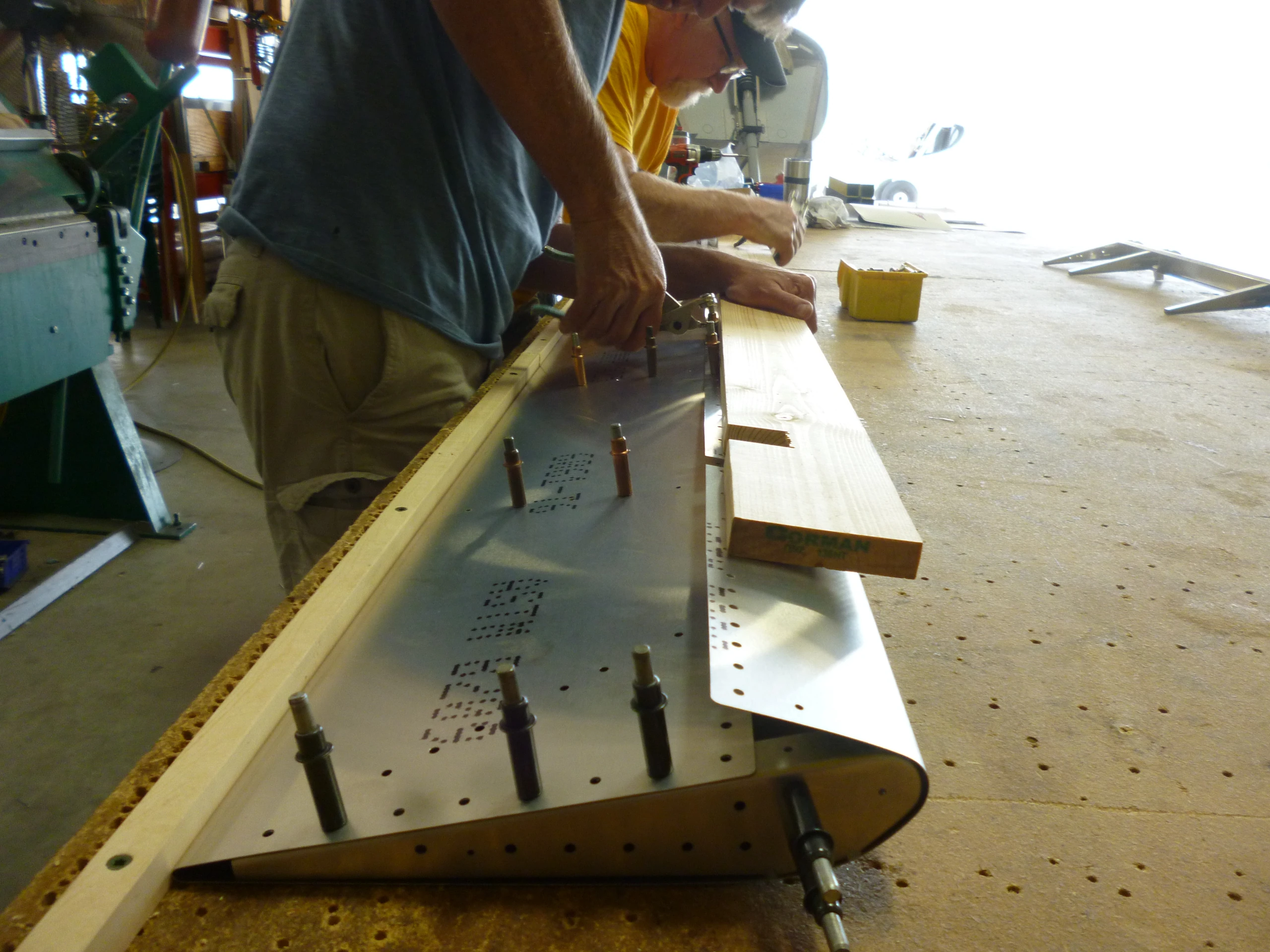

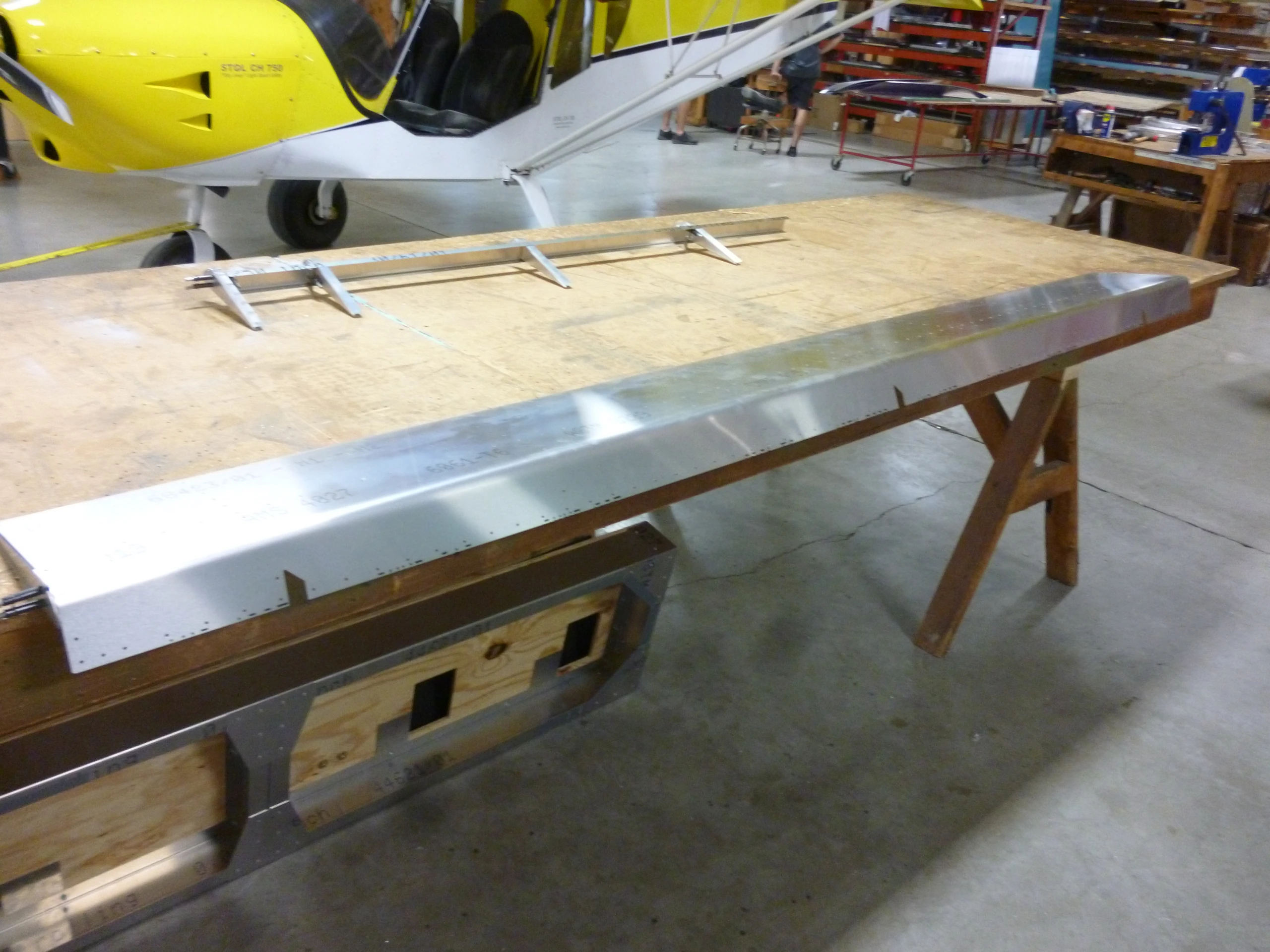

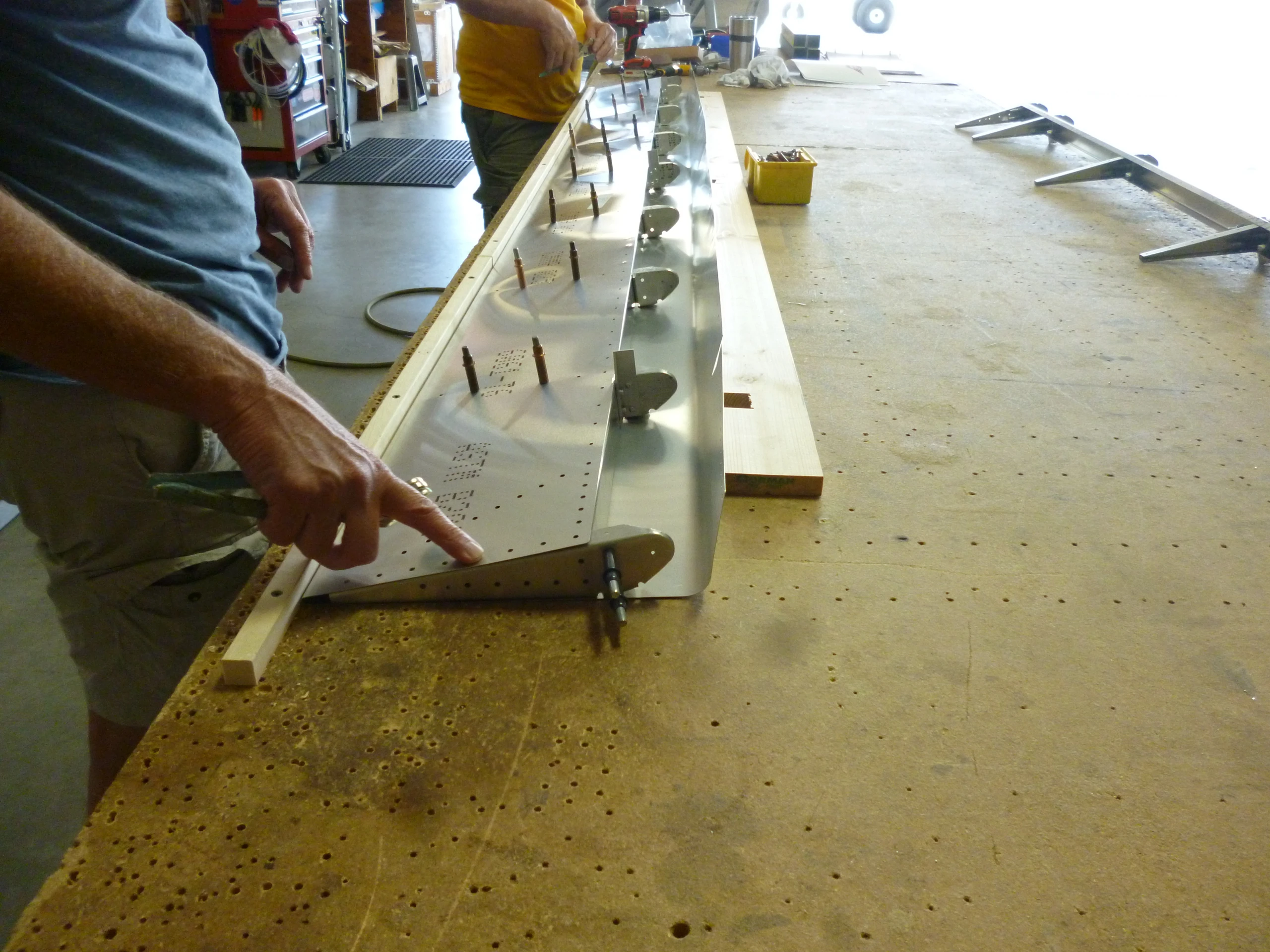

Переверните секцию и соедините нижнюю обшивку с нервюрами Cleco. У края стола закрепите небольшую доску: она помогает притягивать носок к лонжерону.
Сверить со строкой IPL
Закрыть носок
Деталь по исходному IPL: SD75A1-8

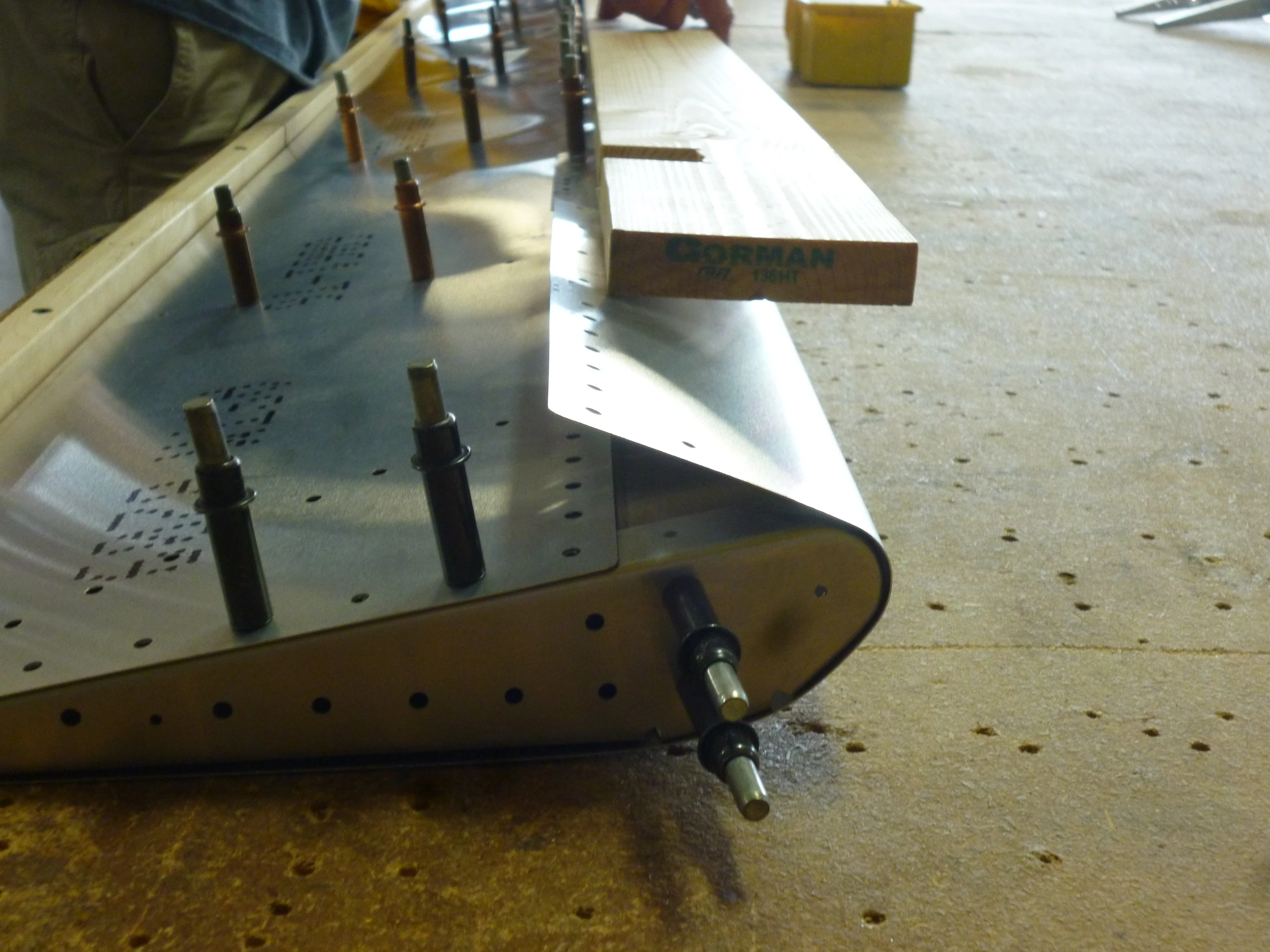

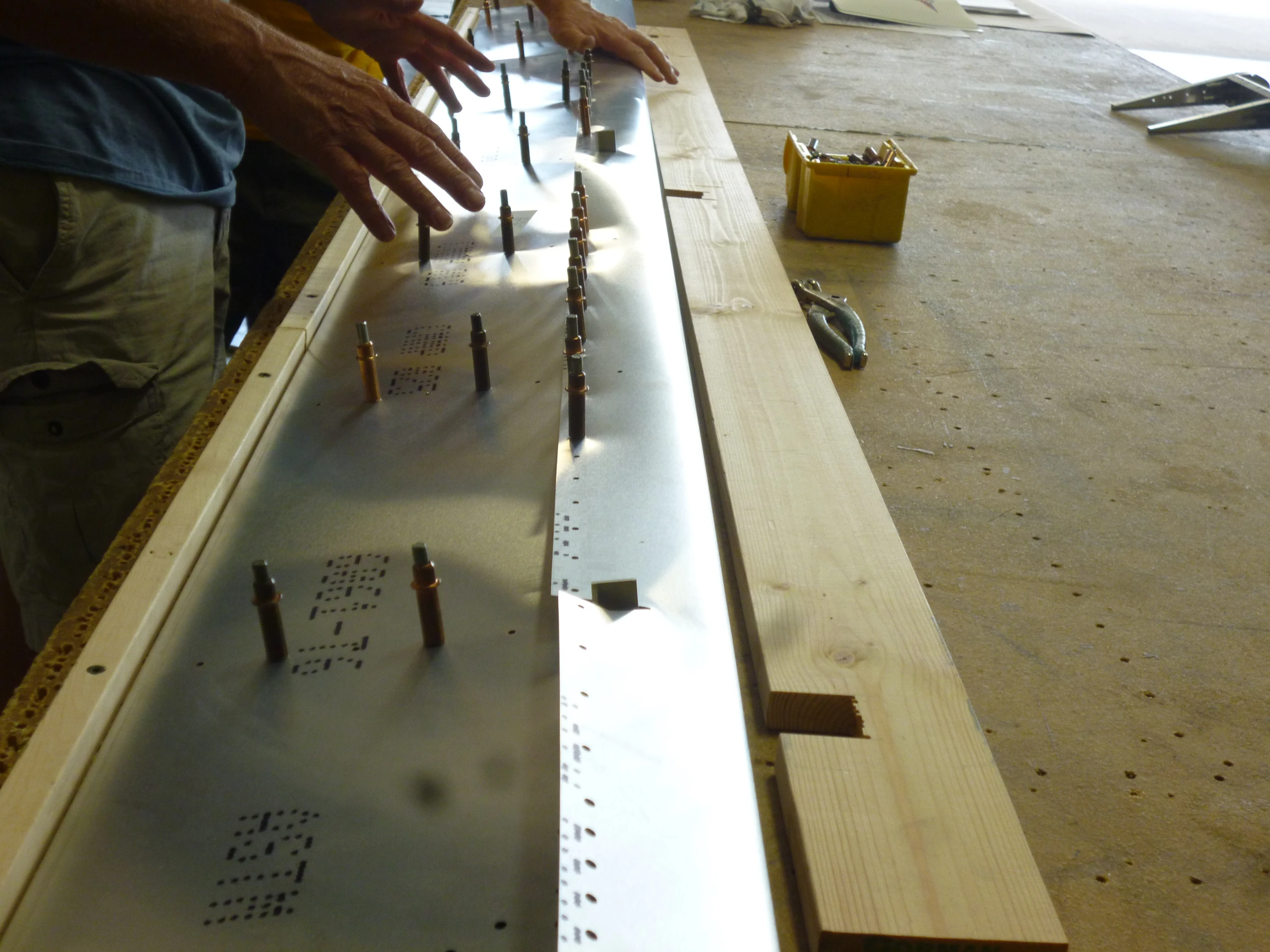

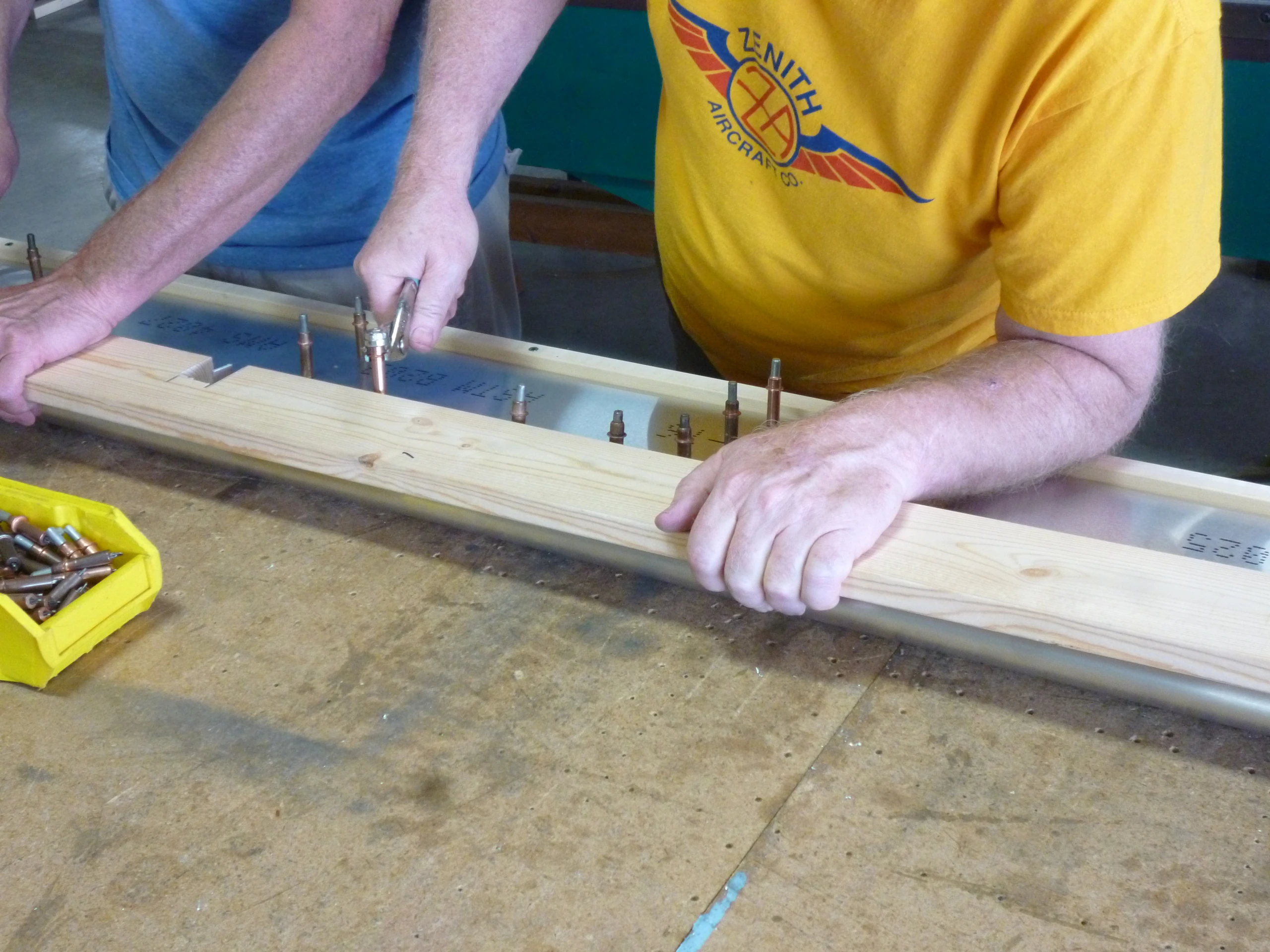

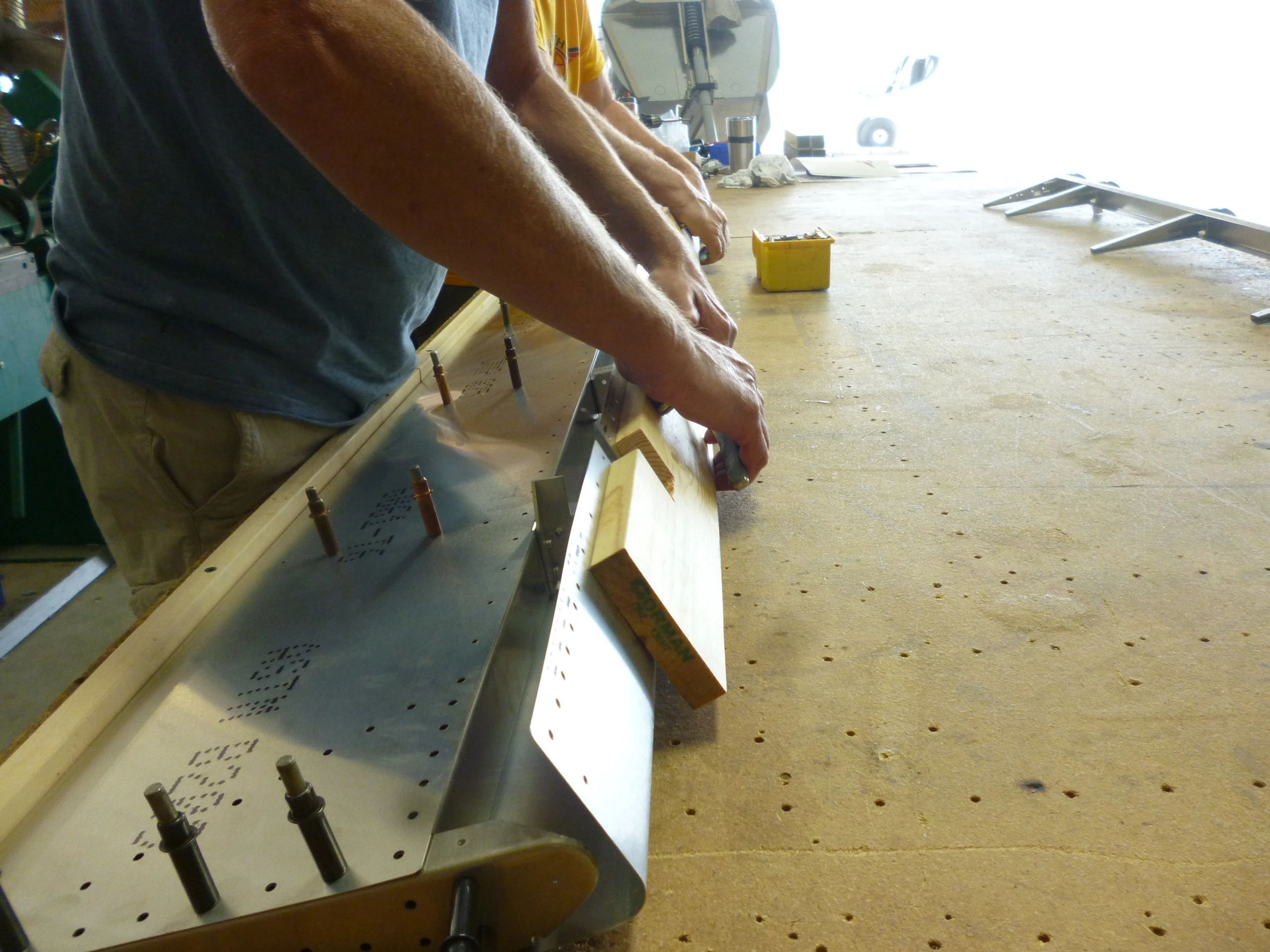

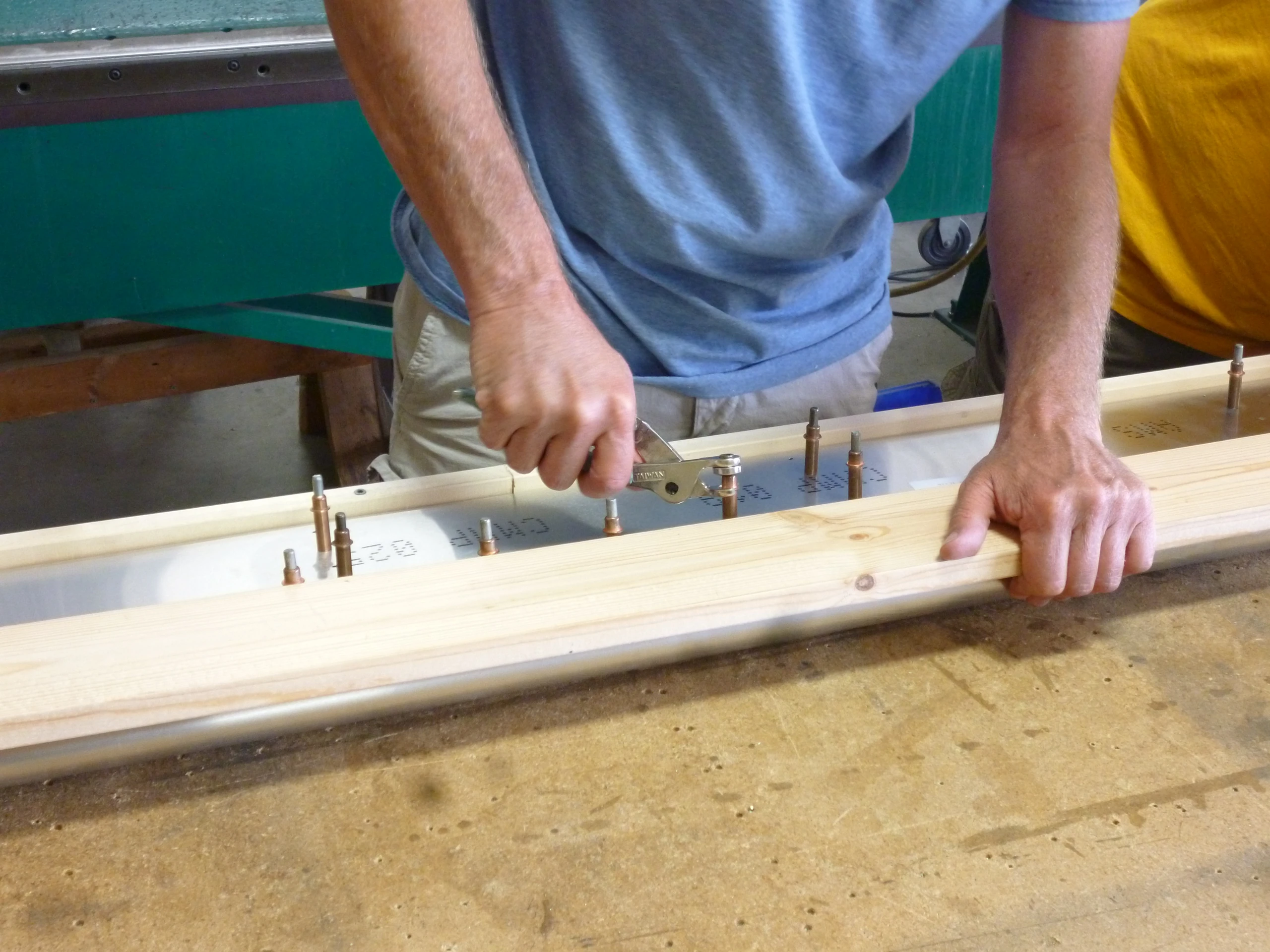

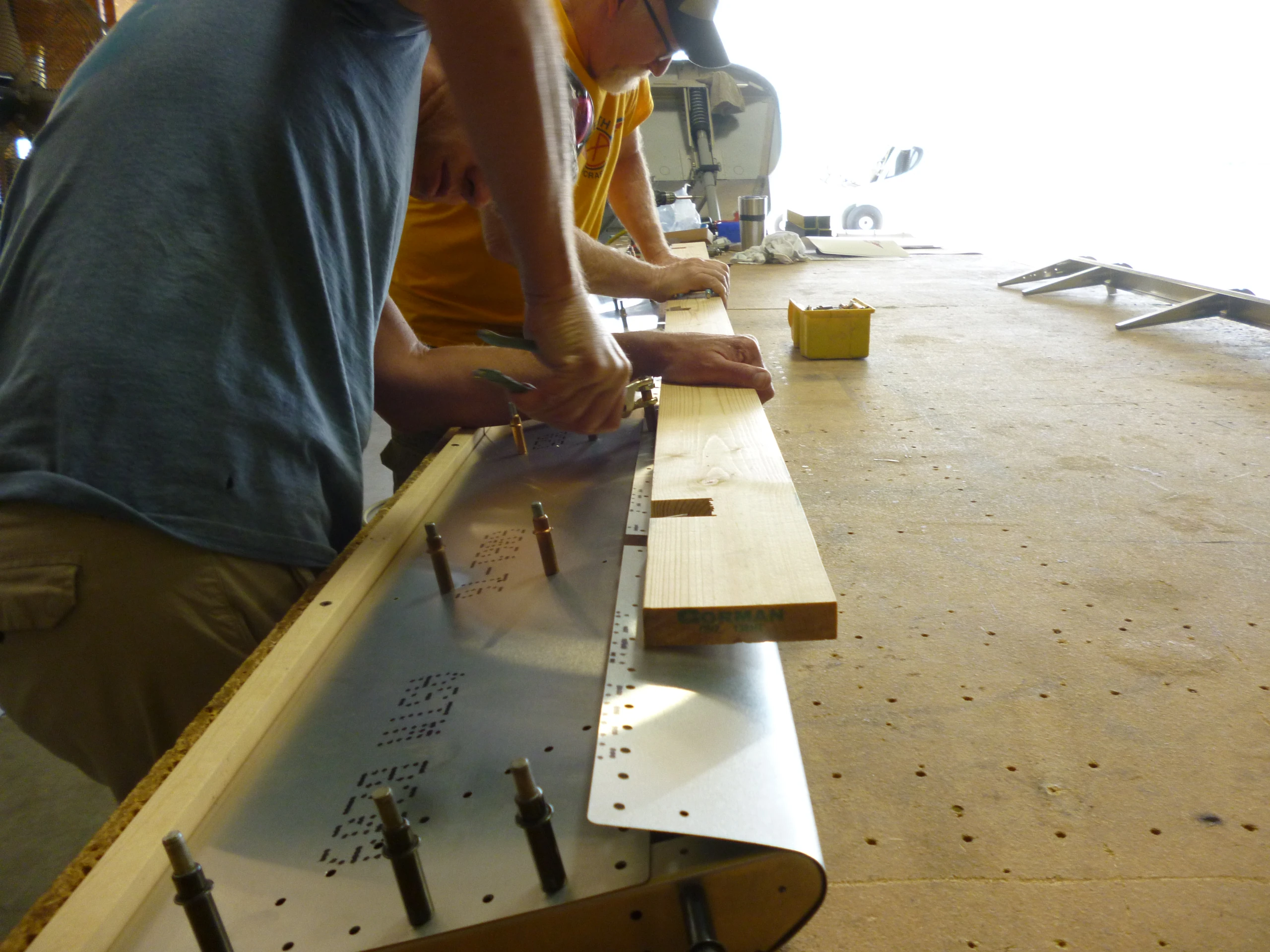

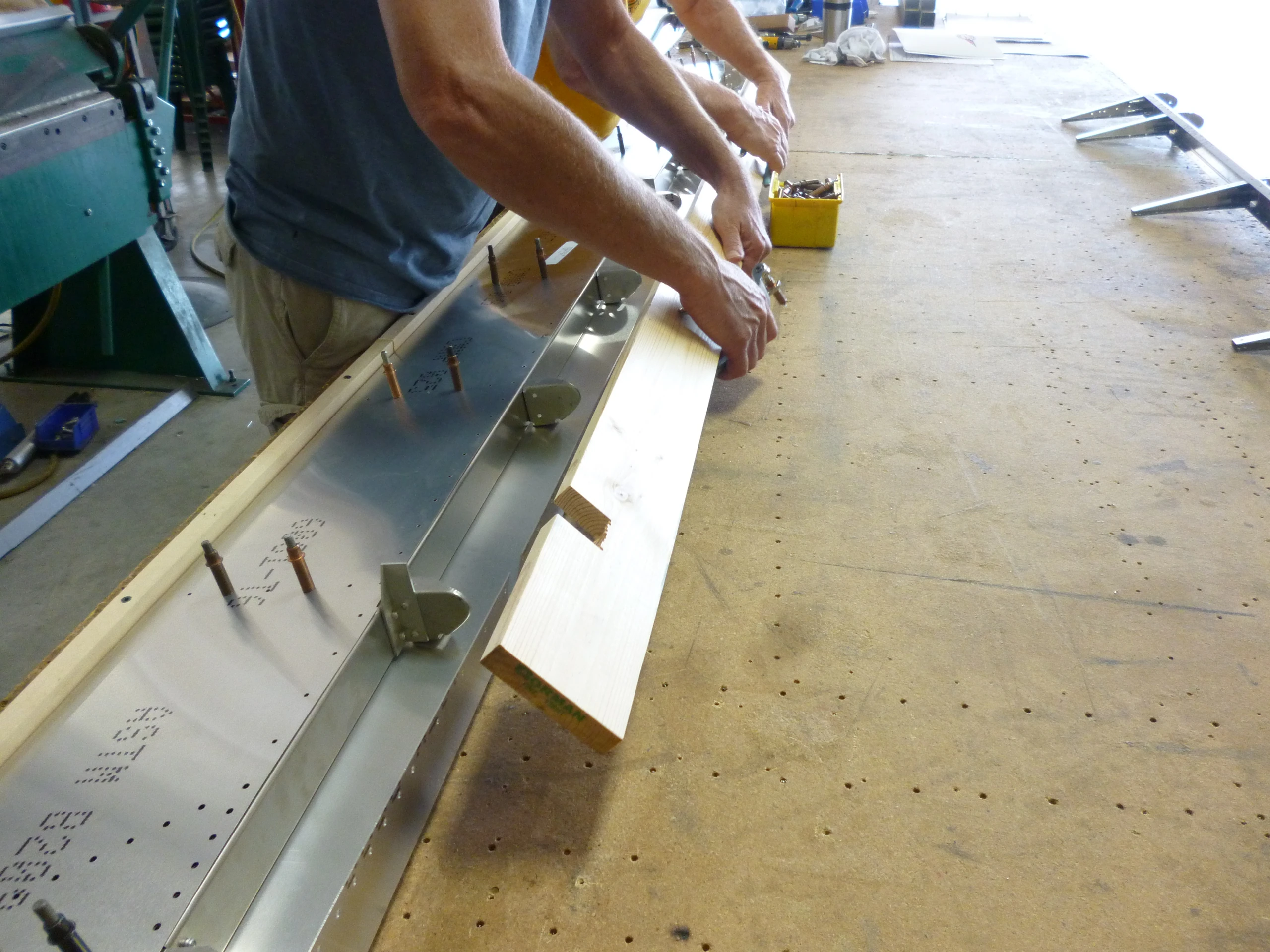

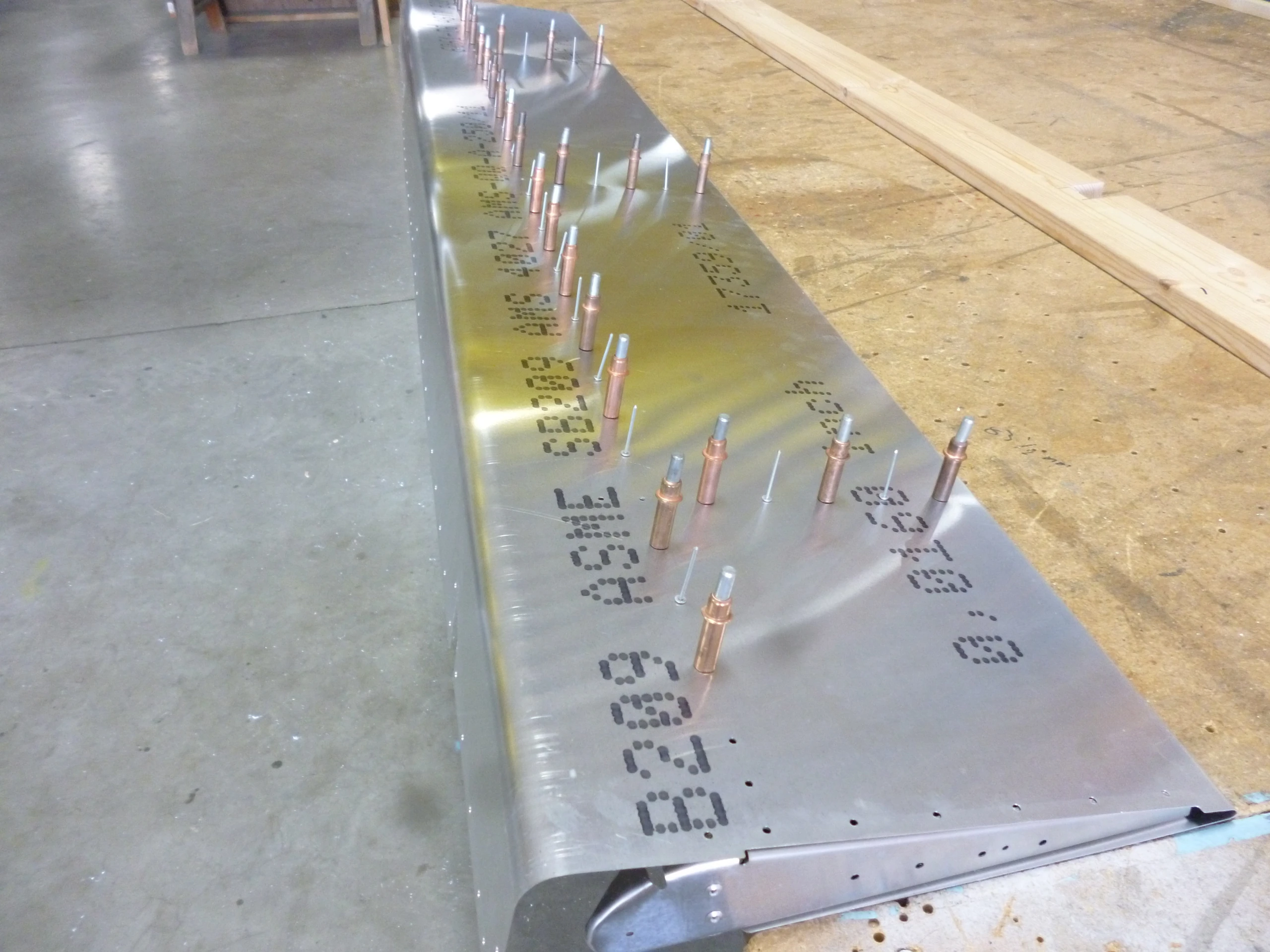

Длинной доской с помощью второго человека распределённо притяните носовую обшивку. Установите Cleco в каждое отверстие лонжеронного ряда. Источник ссылается также на видео, но сам приём показан на фотографиях.
Сверить со строкой IPL

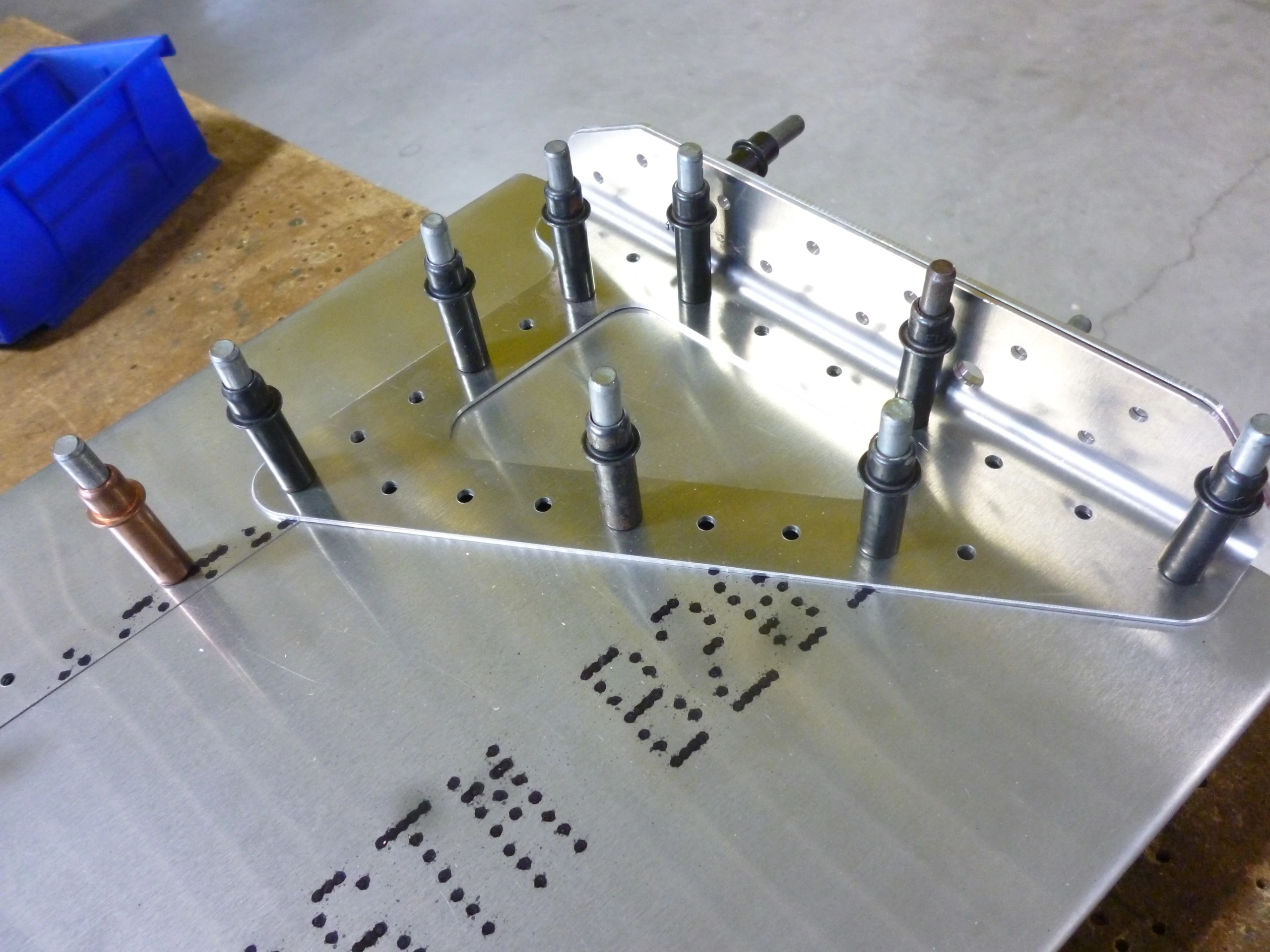

Соединительная накладка внутренней секции
Деталь по исходному IPL: SD75A1-7 · Количество: 1L + 1R

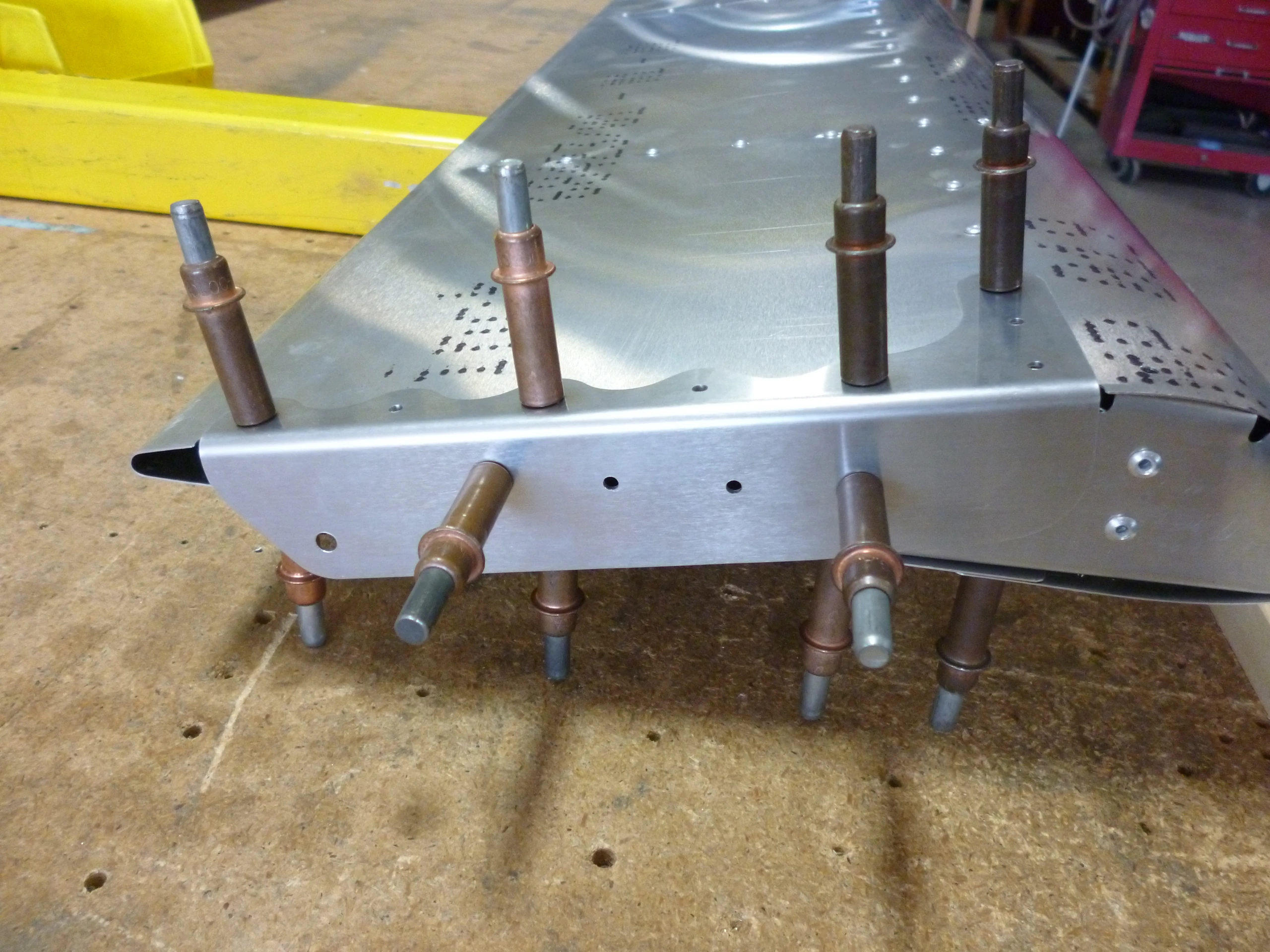

Соедините накладку с наружным концом внутренней секции Cleco по AA-03. Английское «outboard section» в строке сверяется с разнесённым видом собственного узла.
Сверить со строкой IPL

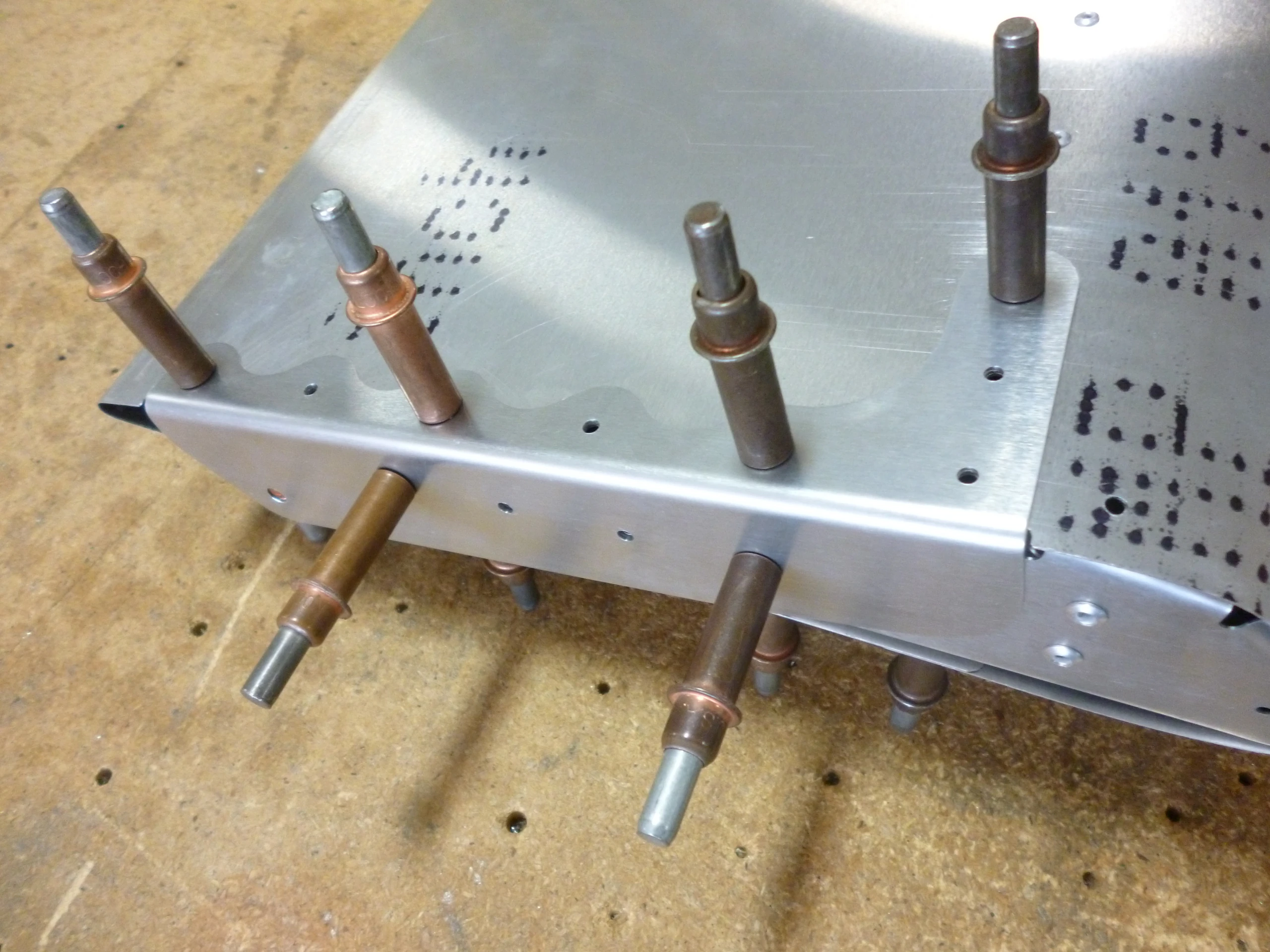

Верхний уголок
Деталь по исходному IPL: SD75A2-5 · Количество: 2

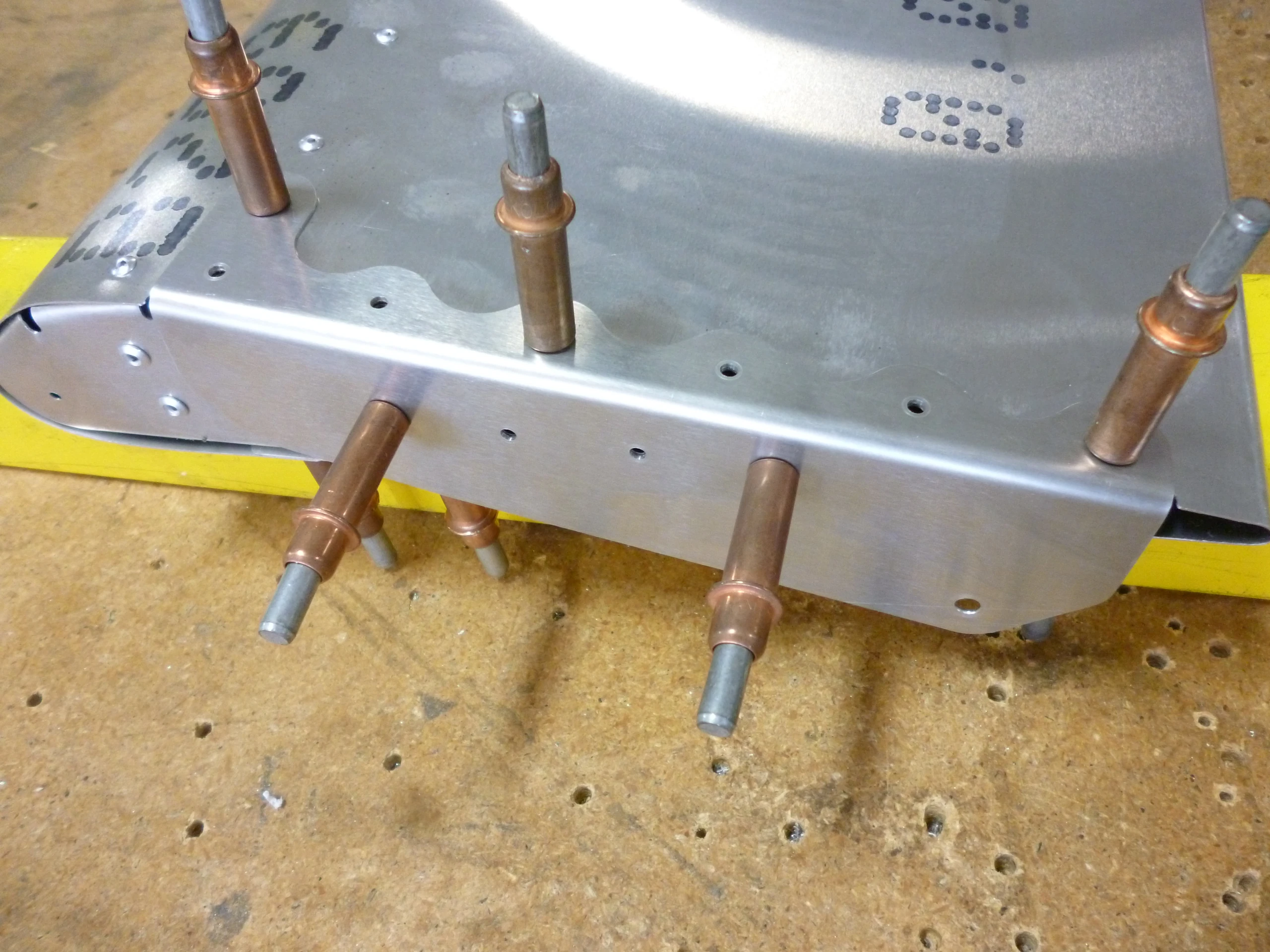

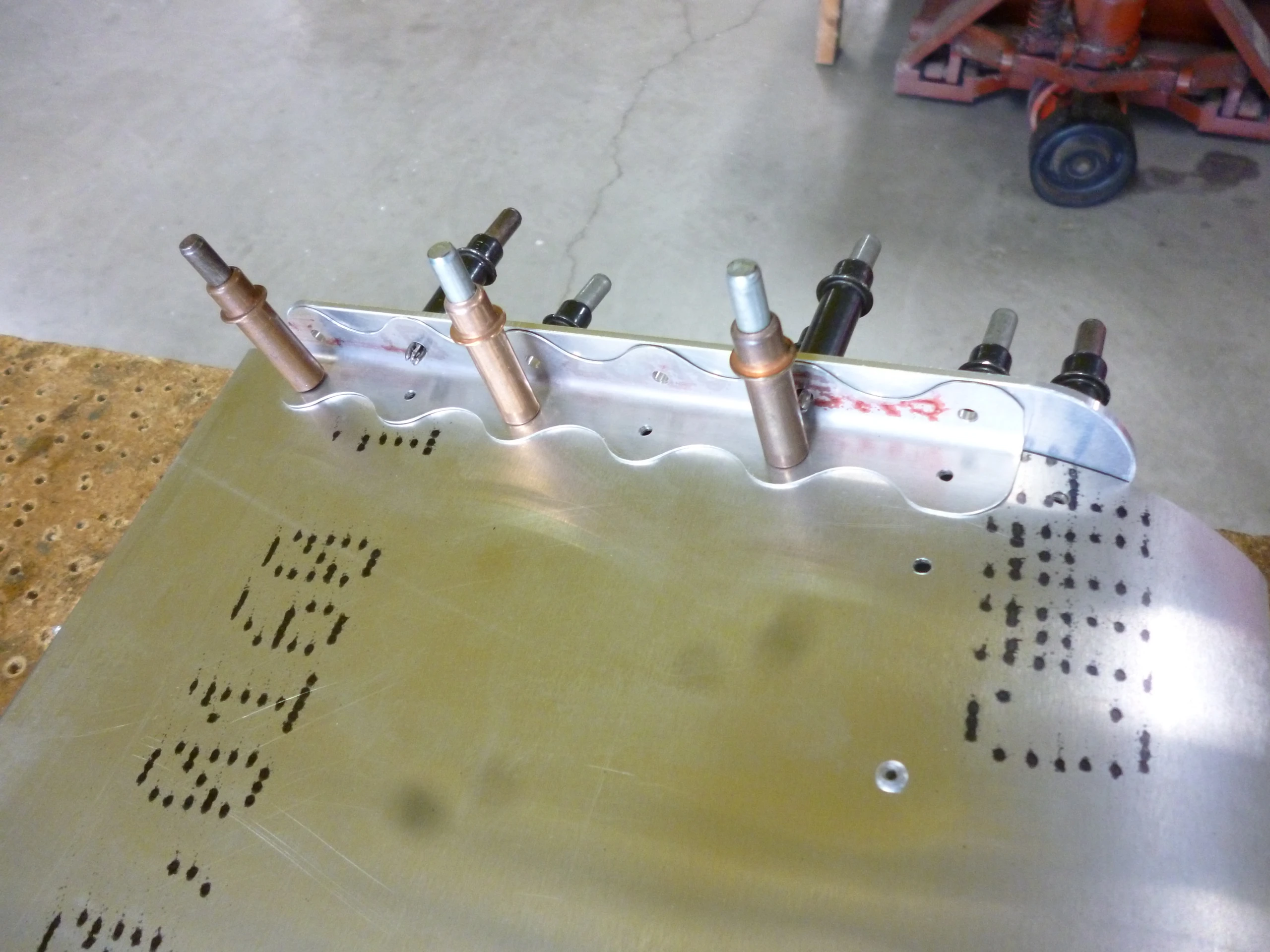

Установите уголок на верхнюю обшивку у внутреннего конца Cleco.
Сверить со строкой IPL
Нижний кронштейн
Деталь по исходному IPL: SD75A2-3 · Количество: 1L + 1R

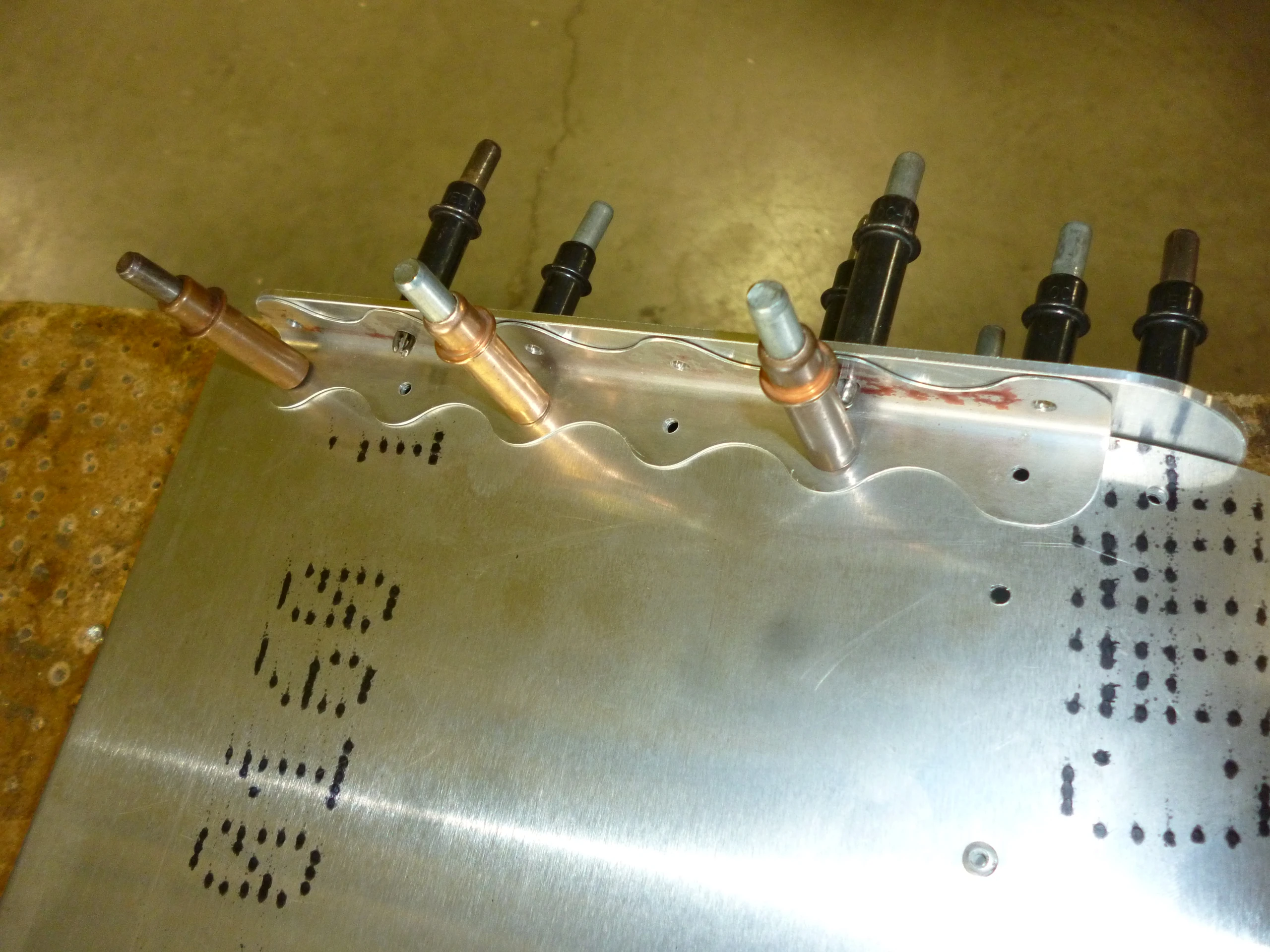

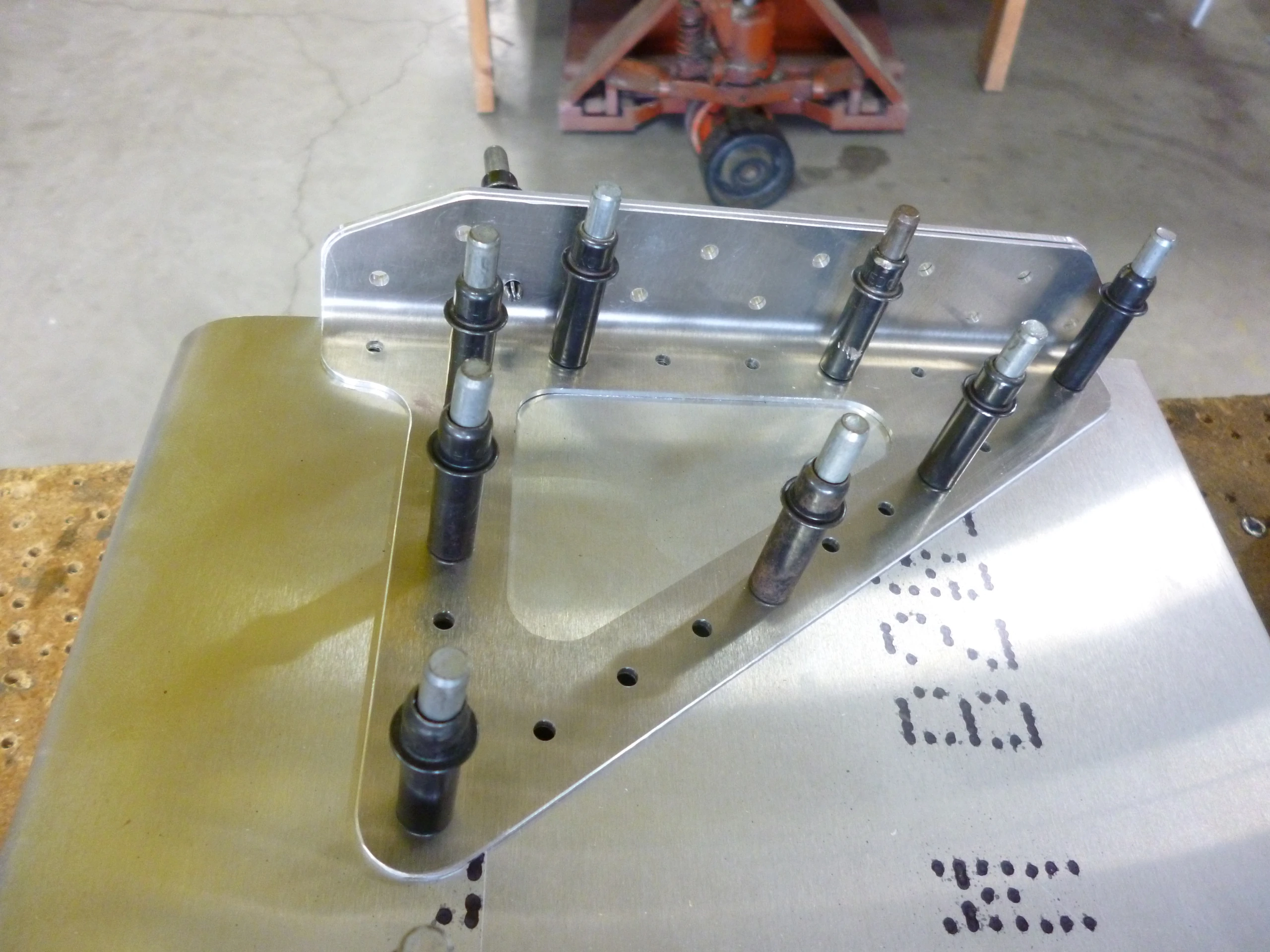

Соедините кронштейн с нижней стороной внутренней секции Cleco.
Сверить со строкой IPL
Кабанчик флаперона
Деталь по исходному IPL: SD75A1-6

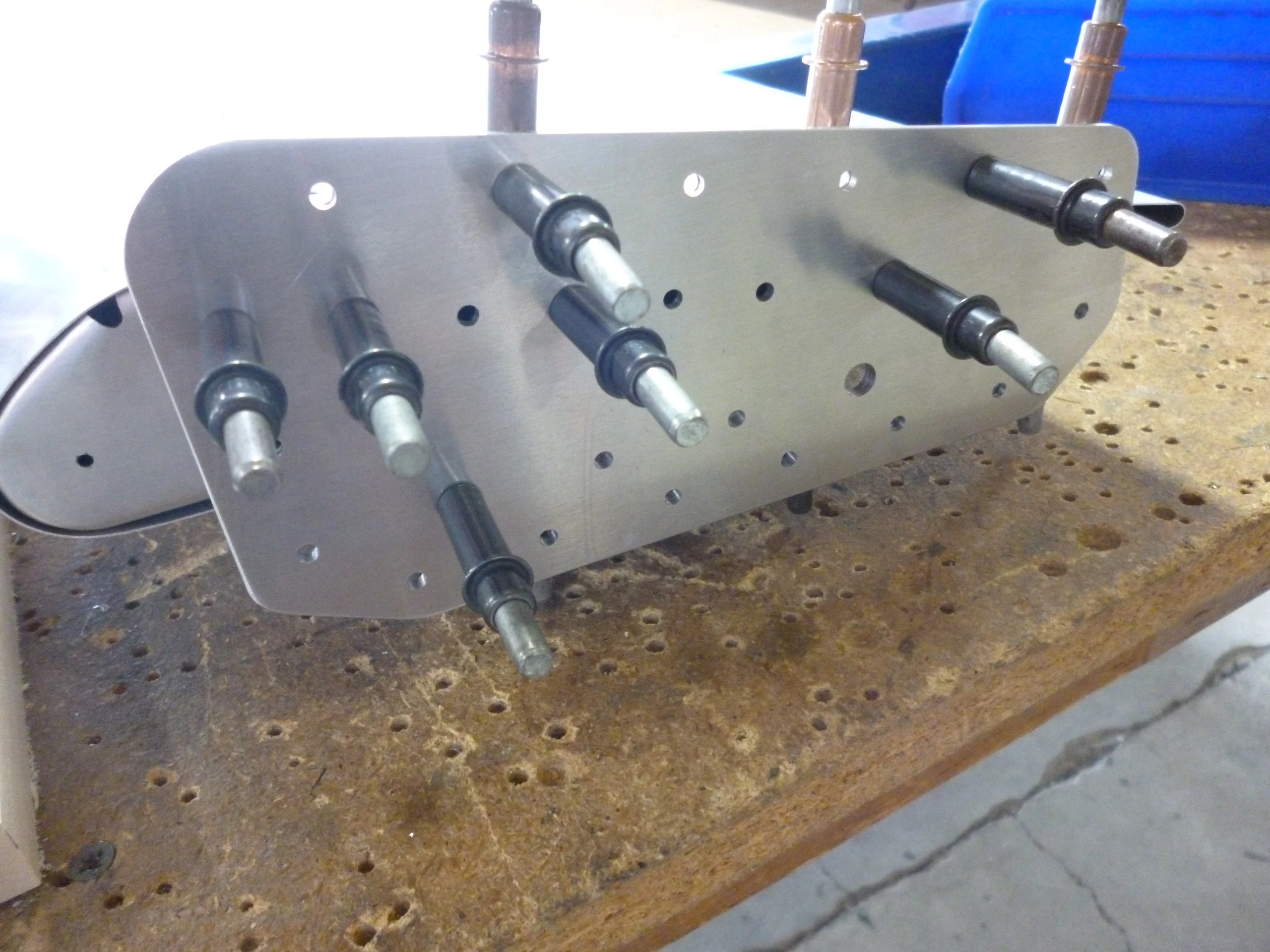

Установите кабанчик с внутреннего конца флаперона с Cleco.
Сверить со строкой IPL
Клёпка силовых узлов
Деталь по исходному IPL: A5
Соедините кронштейны и кабанчик с внутренней секцией A5 по отдельным выноскам AA-03.
Сверить со строкой IPL
Обшивка левой секции
Повторите процесс для соответствующей левой внутренней секции.
Сверить со строкой IPL

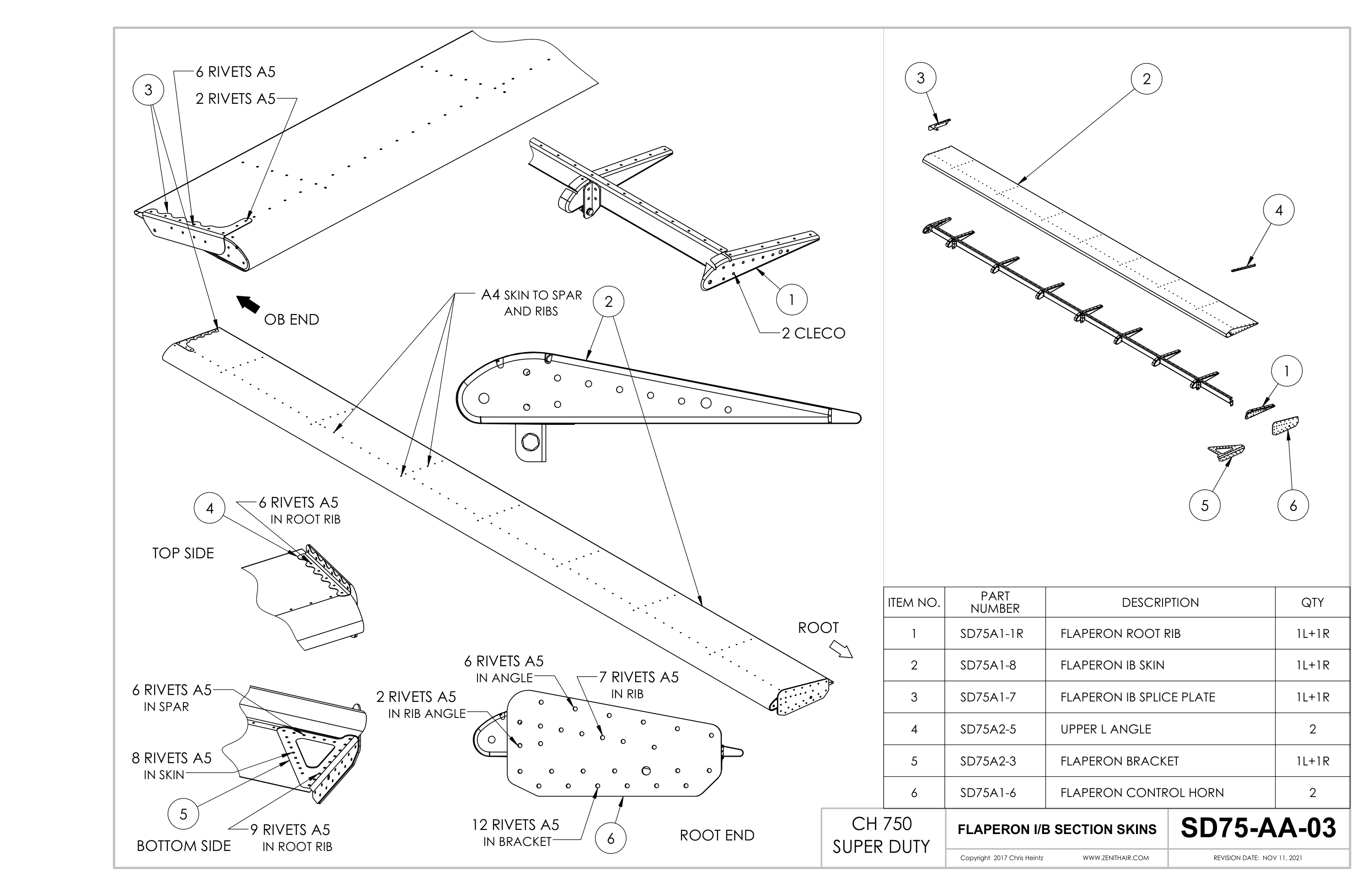

Сборочный чертёж SD75-AA-03
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
