Иллюстрации и порядок сборки

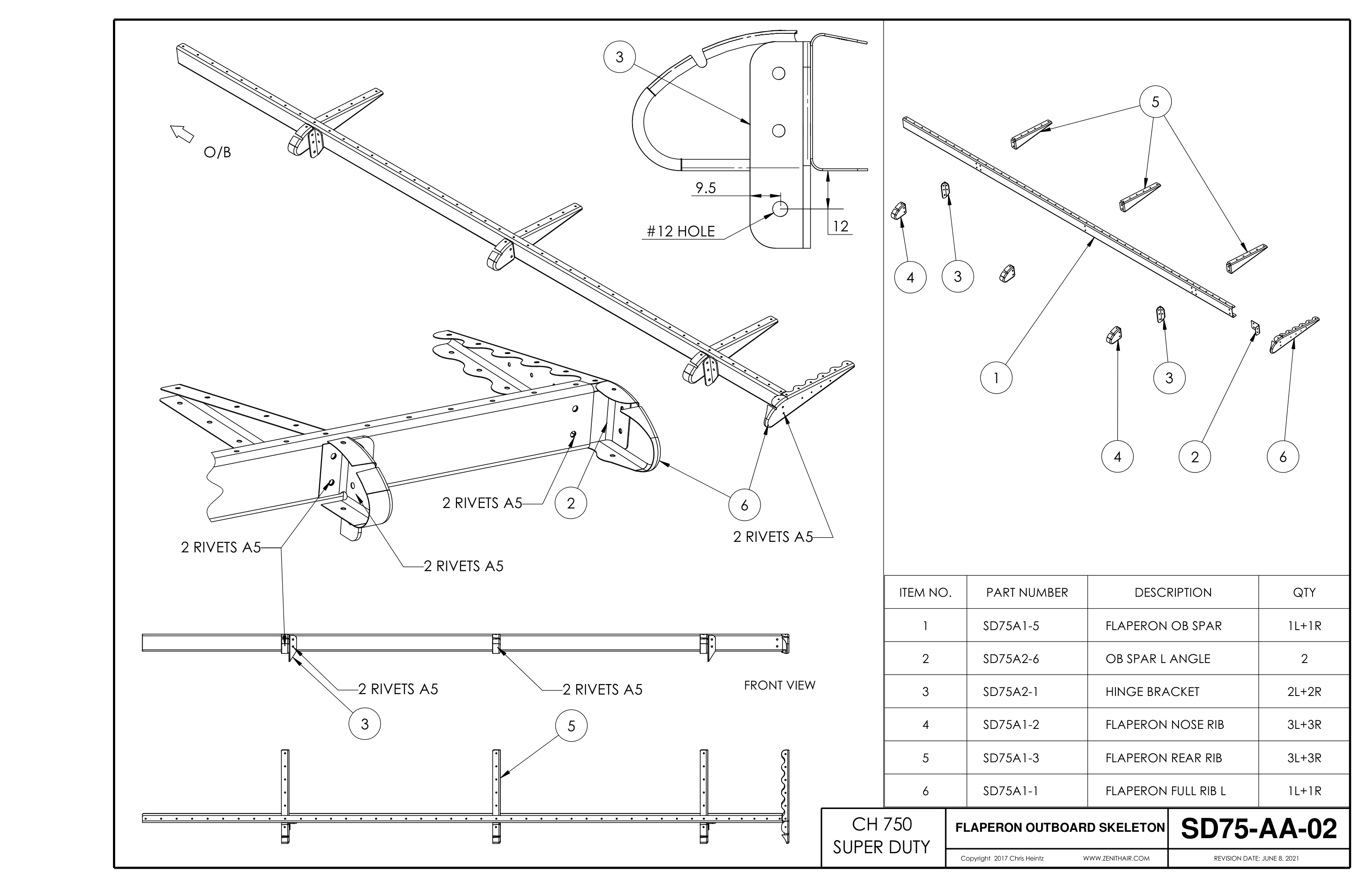

Сборочный чертёж SD75-AA-02
Схема этого узла. Отдельные фотографии в исходном комплекте для этой главы отсутствуют.
Редакции и порядок применения

IPL AA-02 · REVISION: October 01, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

Внешняя секция имеет три носовые и три задние нервюры на сторону, две шарнирные опоры. На листе SD75-AA-02 от 08.06.2021 нервюры и отверстия уточнены; сверяйте #12 для отверстия в SD75A2-1.

Каркас внешней секции также виден в общем альбоме главы «Флаперон: внешняя секция и законцовка».

Порядок установки по IPL

Лонжерон правой внешней секции

Деталь по исходному IPL: SD75A1-5 · Количество: 1L + 1R

Найдите правый внешний лонжерон. Полка под 90° является нижней.

Сверить со строкой IPL
FLAPERON OB SPAR Locate the right O/B spar. The 90 degrees flange is the bottom flange. Locate the OB right section.

Уголок внешнего лонжерона

Деталь по исходному IPL: SD75A2-6 · Количество: 2

Соедините уголок с внешним лонжероном Cleco, короткая полка вперёд.

Сверить со строкой IPL
OB SPAR L ANGLE Cleco the OB Spar L Angle to the Flaperon OB Spar. The small flange faces forward.

Шарниры внешней секции

Деталь по исходному IPL: SD75A2-1 · Количество: 2L + 2R

Установите кронштейны Cleco. От внутреннего конца лонжерона по IPL 172mm и 1225mm.

Сверить со строкой IPL
HINGE BRACKET Cleco the Hinge Brackes to the Spar. Location from the IB end of the spar:172mm & 1225mm.

Носовые нервюры

Деталь по исходному IPL: SD75A1-2 · Количество: 3L + 3R

На внешней секции три носовые нервюры. Полки направлены наружу. Соедините нервюры с лонжероном, затем с шарнирными кронштейнами Cleco.

Сверить со строкой IPL
FLAPERON NOSE RIB Cleco the Flaperon Nose Ribs to the Spar. Three nose ribs are located on each outboard section. The flange of the nose rib faces to the outboard. Next, cleco the nose ribs t the hinge bracket.

Задние нервюры

Деталь по исходному IPL: SD75A1-3 · Количество: 3L + 3R

На внешней секции три задние нервюры, полки наружу. Установите их на лонжерон с Cleco.

Сверить со строкой IPL
FLAPERON REAR RIB Cleco the Flaperon Rear Ribs to the Spar. Three rear ribs are located on each outboard section. The flange of the rea rib faces to the outboard

Полная внутренняя нервюра

Деталь по исходному IPL: SD75A1-1 · Количество: 1L + 1R

Соедините полную нервюру с внутренним концом внешнего лонжерона Cleco.

Сверить со строкой IPL
FLAPERON FULL RIB Cleco the full rib to the I/B end of the spar.

Клёпка внешнего каркаса

Деталь по исходному IPL: A5

Соедините носовые и задние нервюры с лонжероном A5, затем кронштейны с носовыми нервюрами и лонжероном. Головки со стороны более тонкого материала; здесь — нервюры и лонжерона.

Сверить со строкой IPL
A5 Rivets Rivet the Nose Ribs and Rear Ribs to the Spar. Then rivet the Hinge Brackets to the Nose Ribs and Spar. The rivet head of the rivet is placed on the thinnest material side. When riveting the Hinge Brackets, the head of the rivet will be placed on the Nose Rib and Spar.

Левая внешняя секция

После правого внешнего каркаса соберите левый до той же стадии.

Сверить со строкой IPL
Flaperon OB Section Once the Rigth OB skeleton is finished, the left section can be brought up to the same stage.
Сборочный чертёж SD75-AA-02

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
