Иллюстрации и порядок сборки
Другие общие виды узла (25)
Редакции и порядок применения
IPL AA-01 · REVISION: October 1, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Начинайте с правой внутренней секции. Три кронштейна шарниров на секцию расположены по 273mm, 1307 и 2447 от внутреннего конца по IPL; принадлежность размеров проверяйте на AA-01.
Отверстие шарнира по листам AA-01/02 раскрывается сверлом #12. Оси на экструзии: 12mm от низа флаперона и 9.5mm от передней кромки — по журналу. Эти величины нельзя определять масштабом картинки.

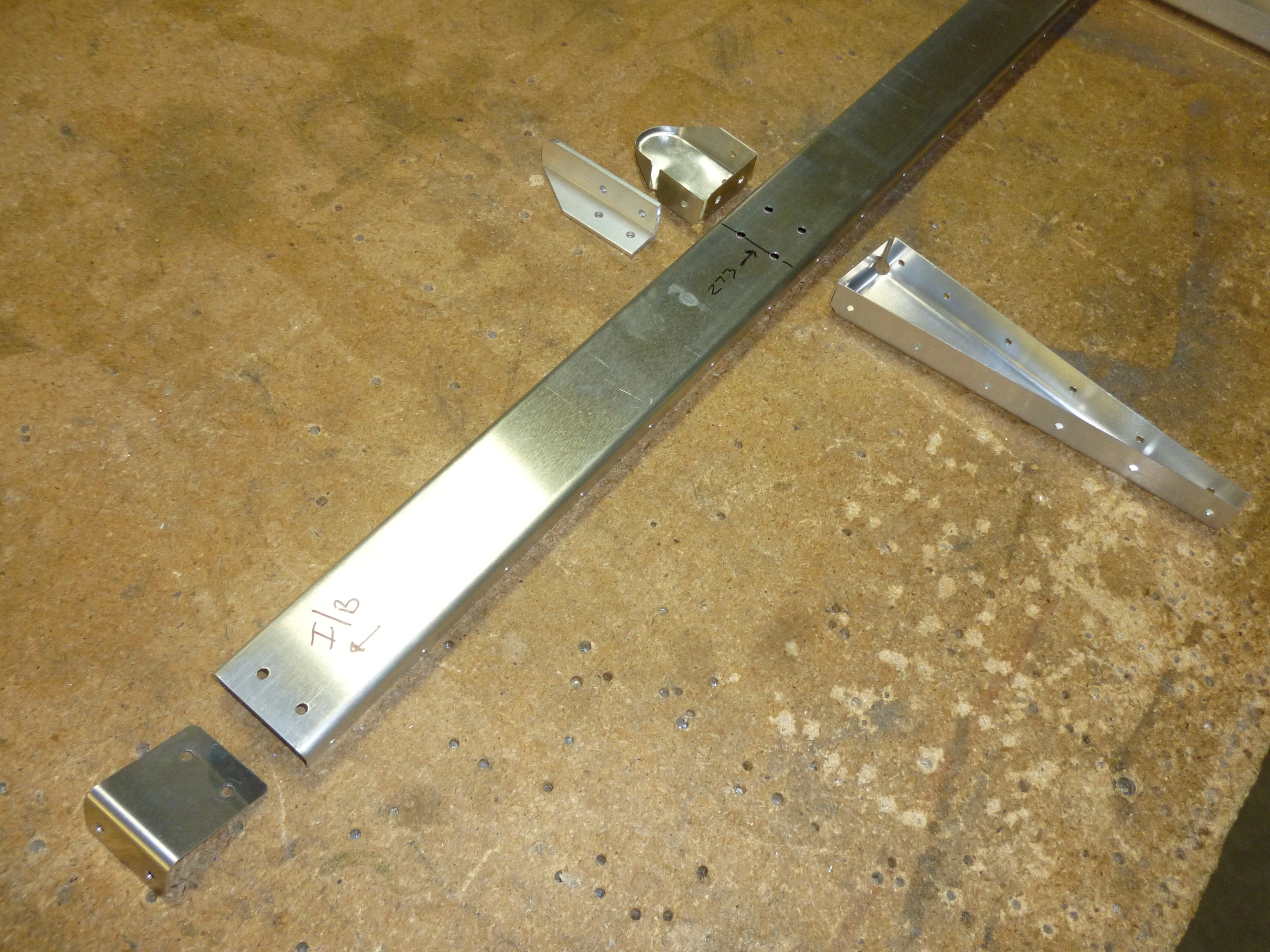

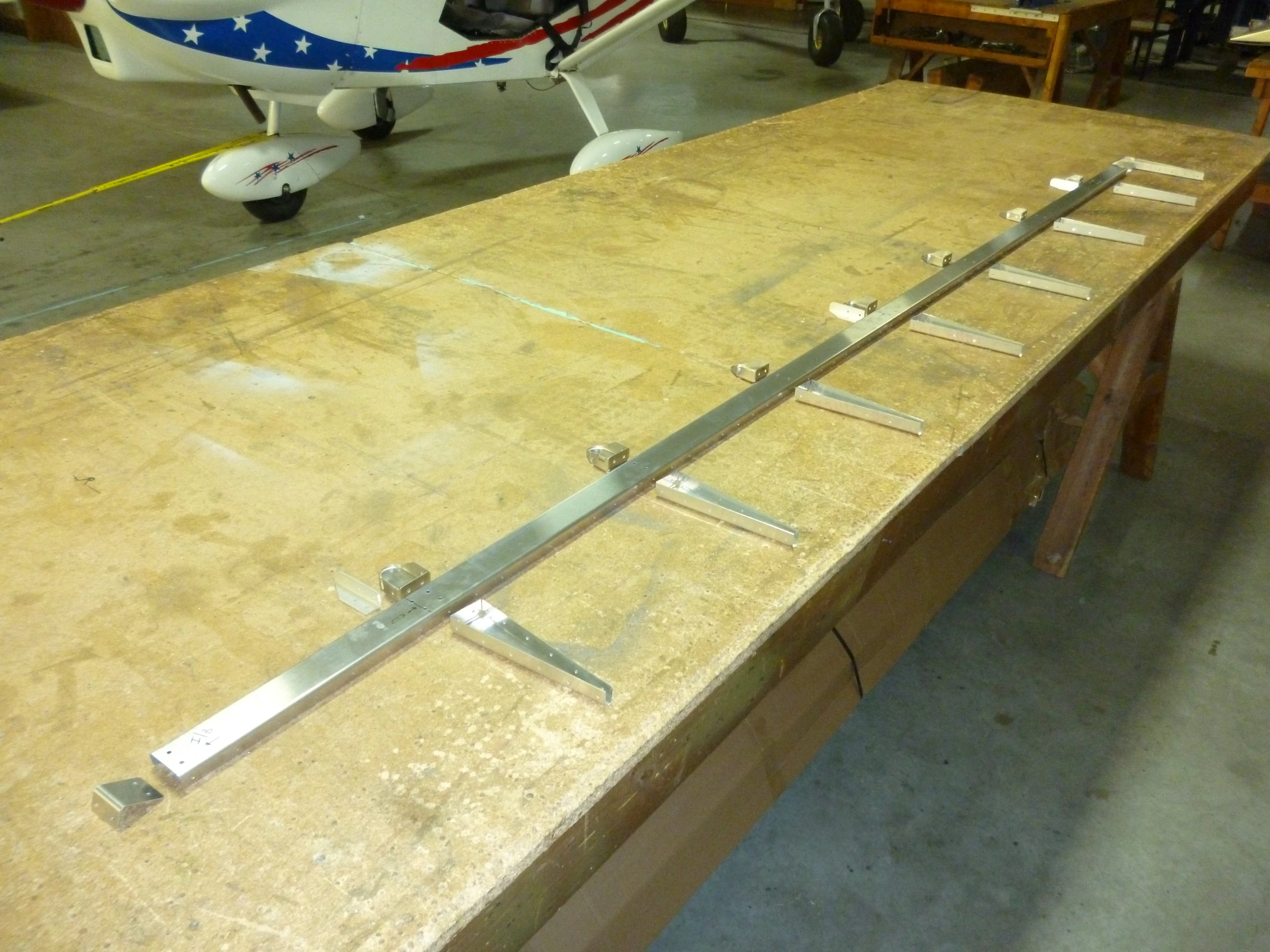

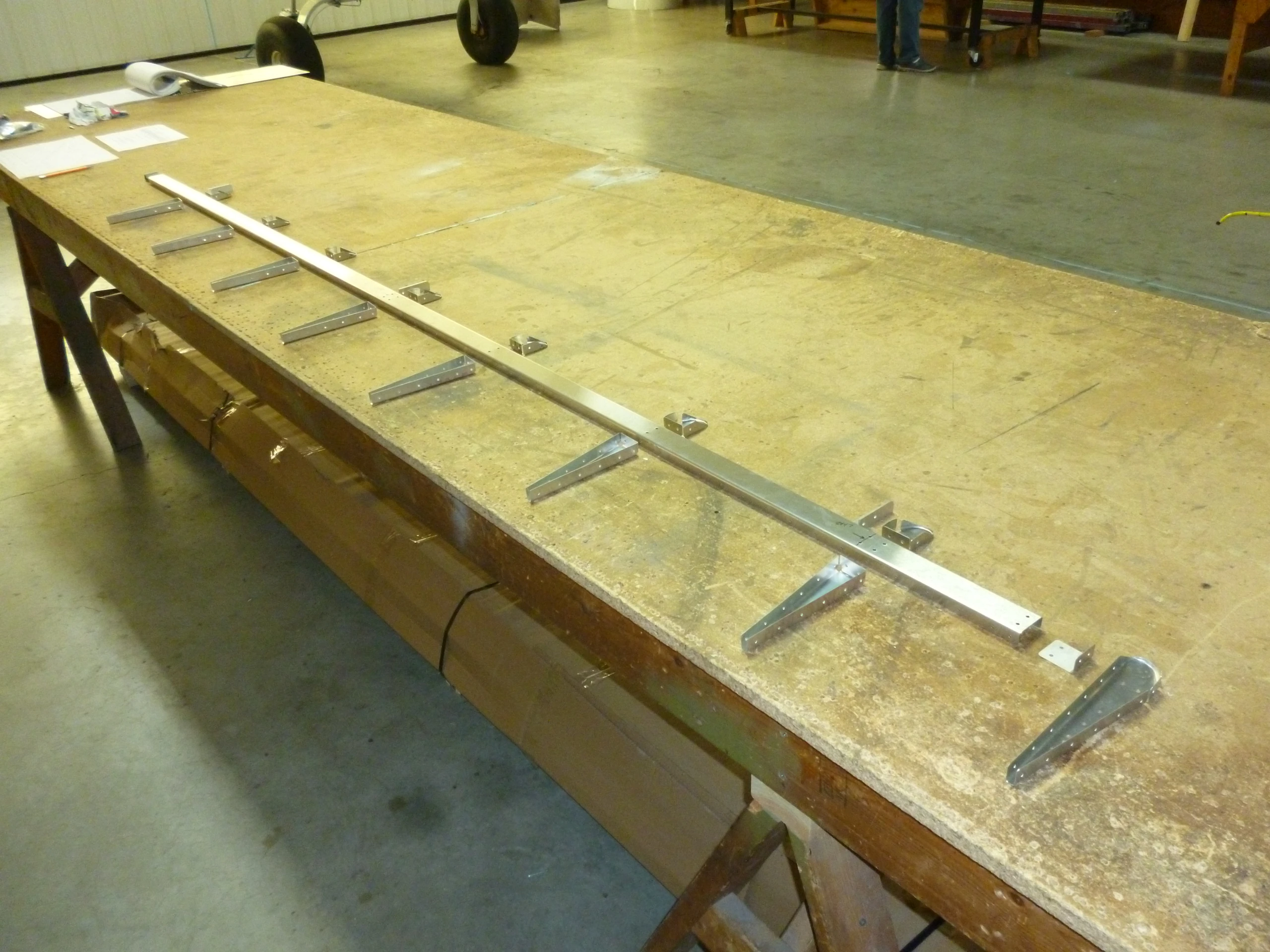

Порядок установки по IPL

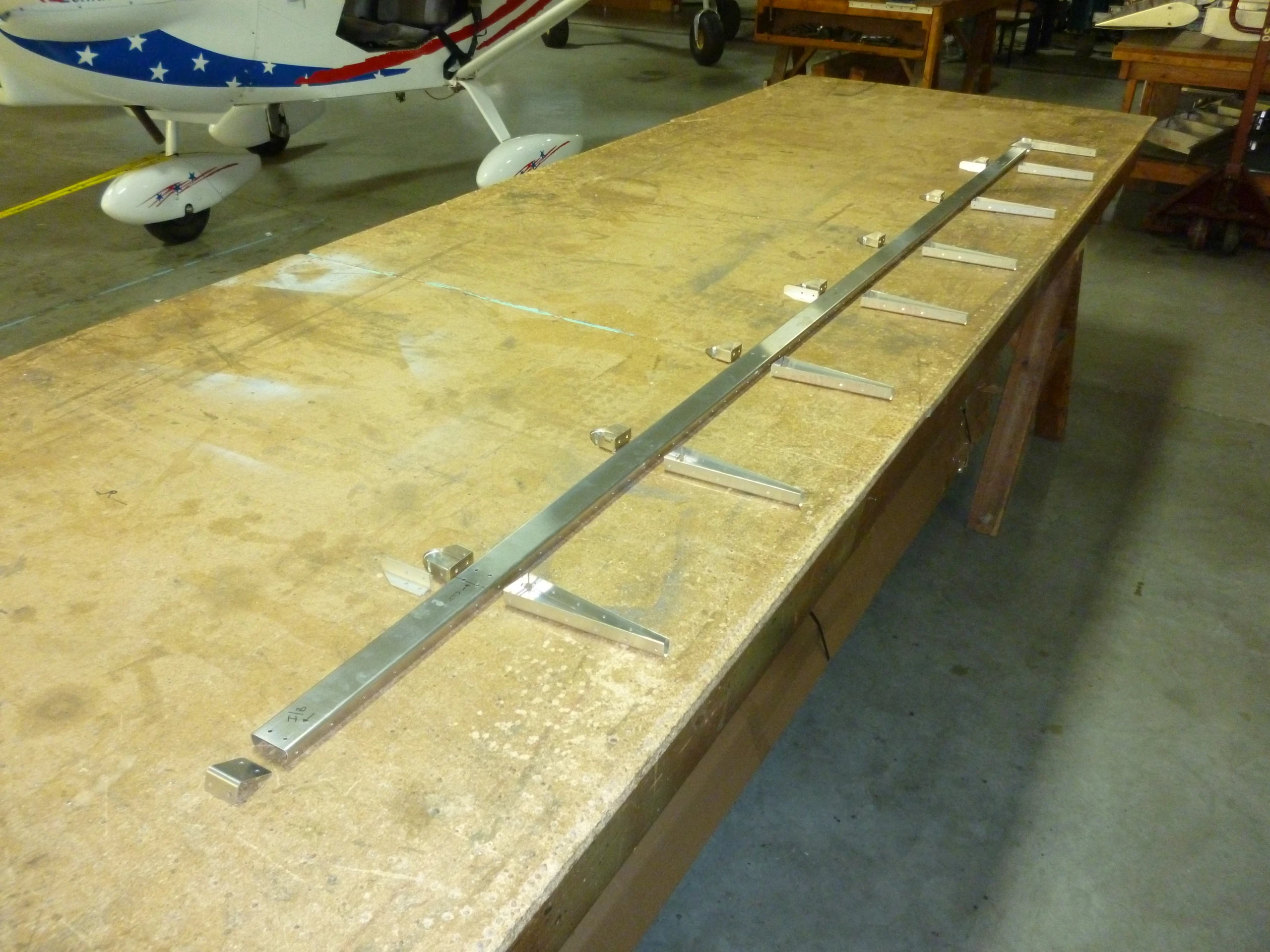

Начать с правой внутренней секции
Деталь по исходному IPL: SD75-AA-01
Используйте собственный SD75-AA-01.
Сверить со строкой IPL

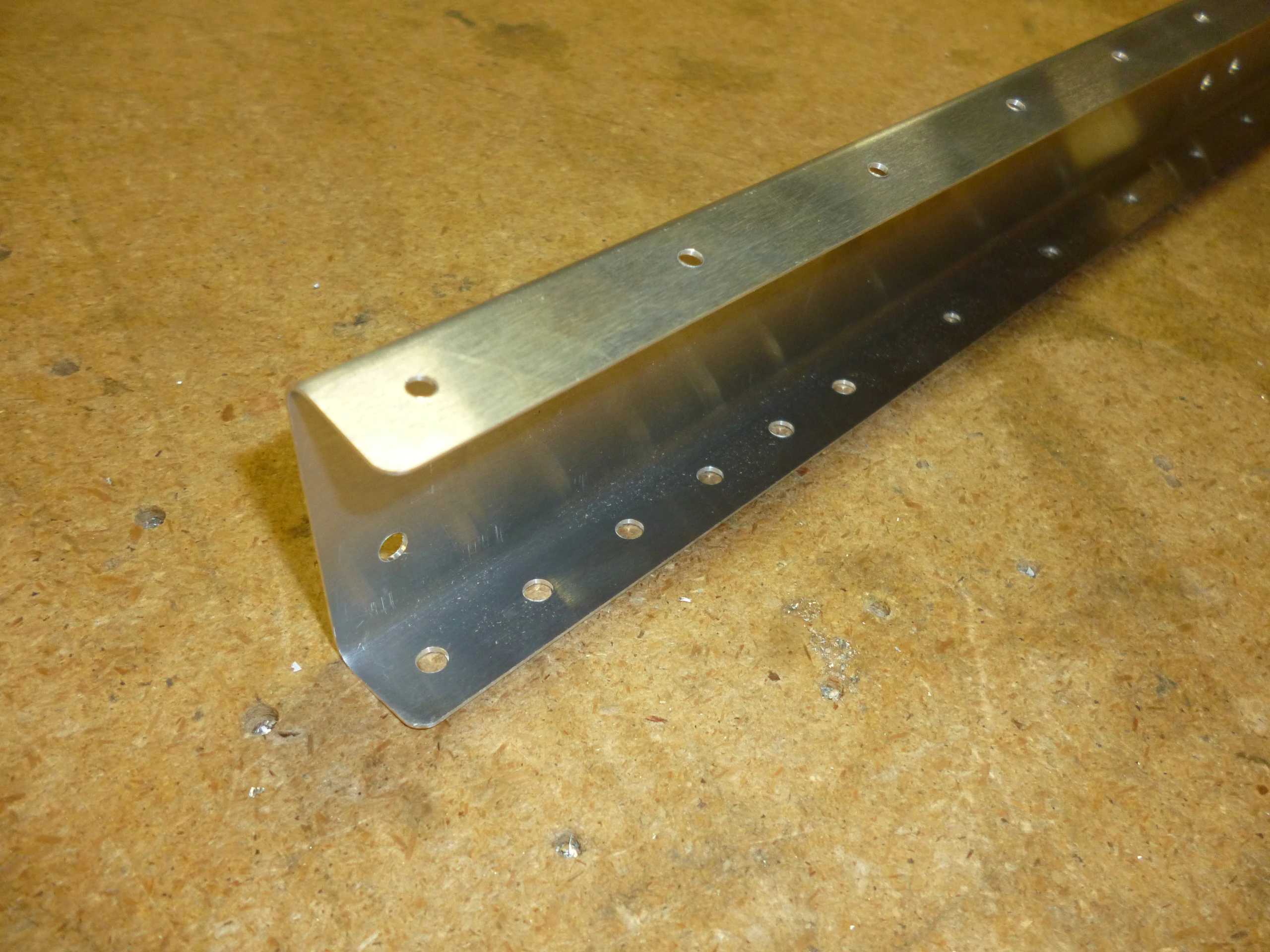

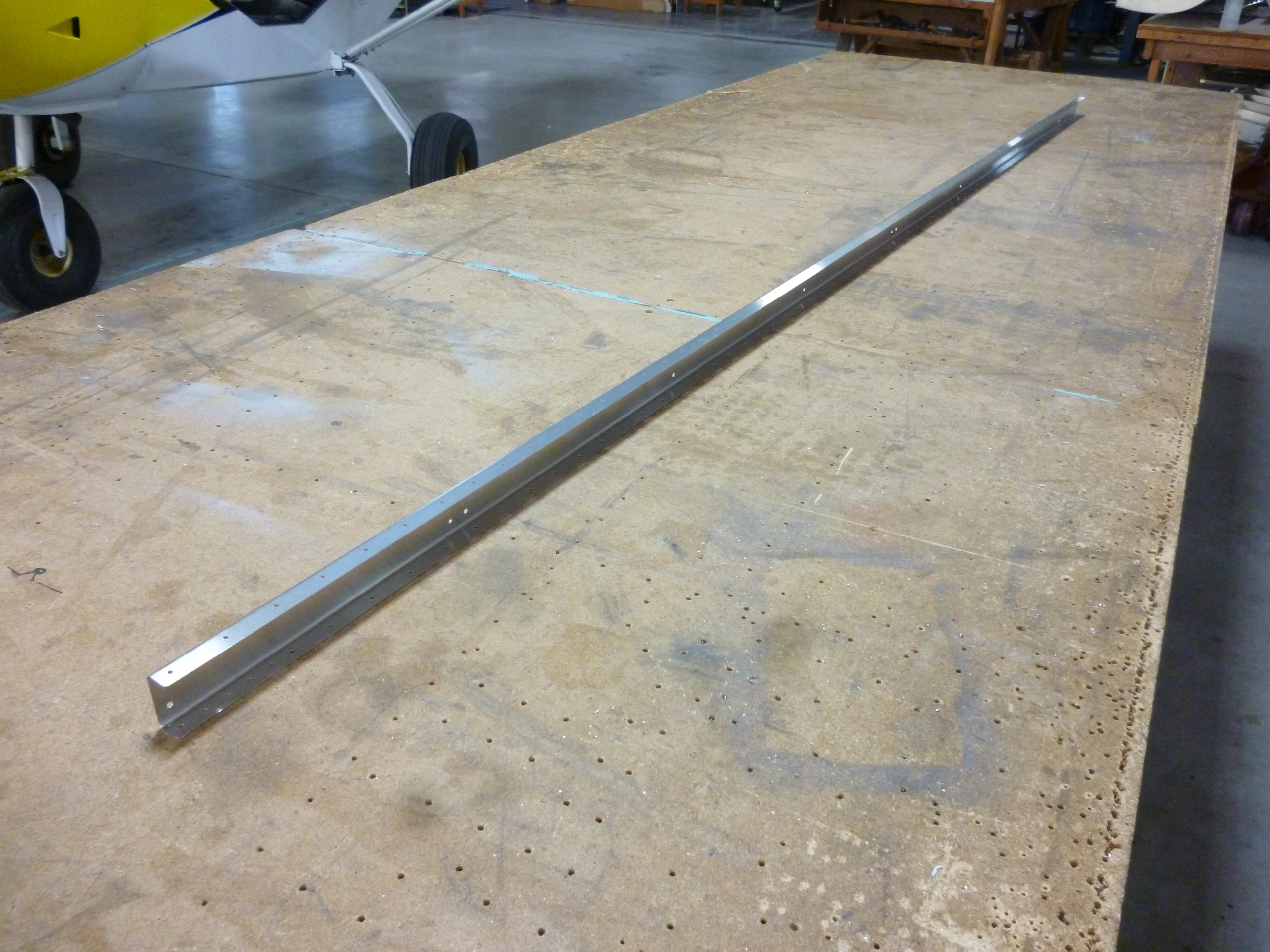

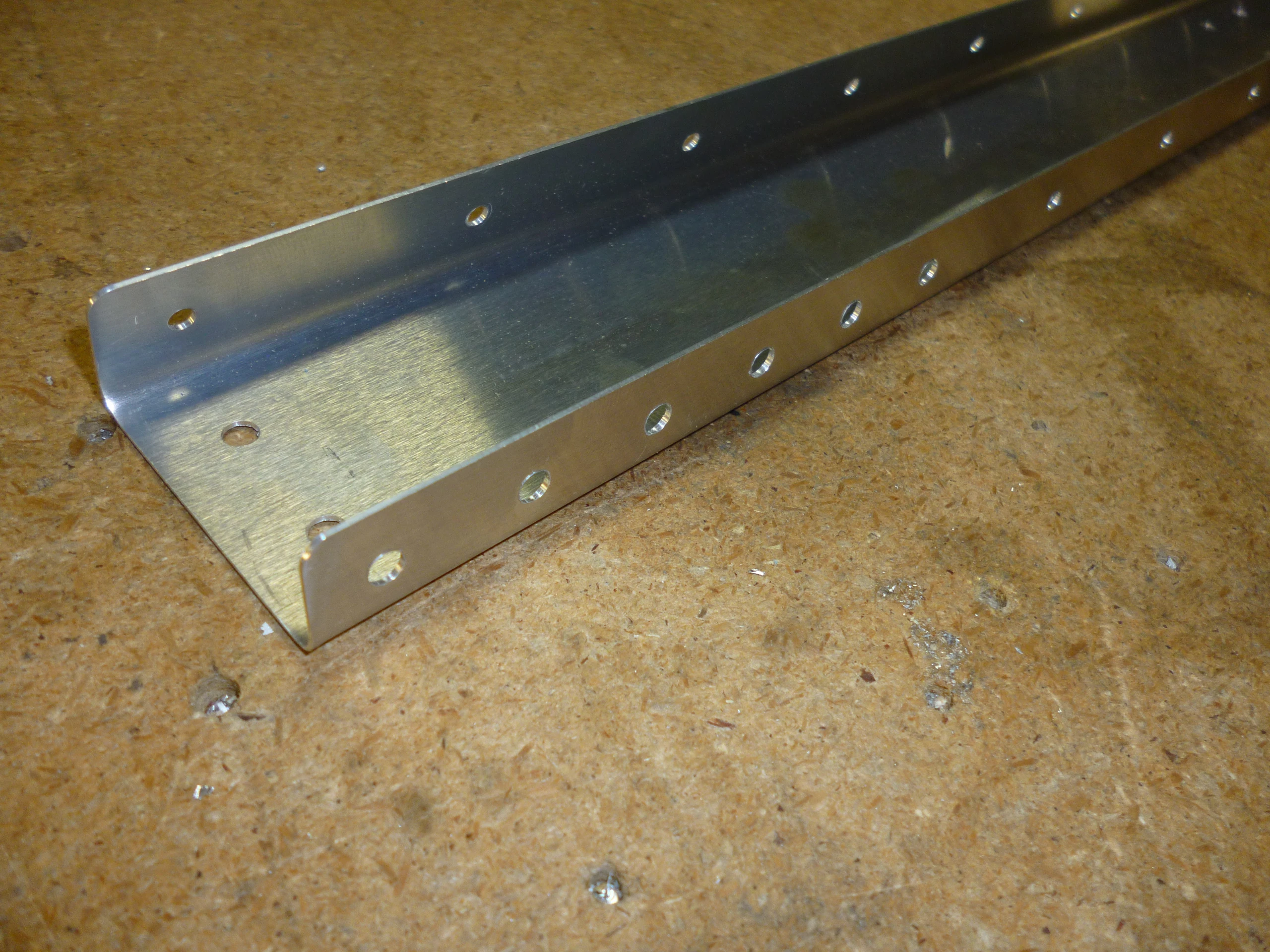

Ориентация лонжерона
Деталь по исходному IPL: SD75A1-4 · Количество: 1L + 1R
Найдите правый внутренний лонжерон. Полка под 90° — нижняя. Дополнительный признак: на конце нижней полки шесть близко расположенных отверстий.
Сверить со строкой IPL

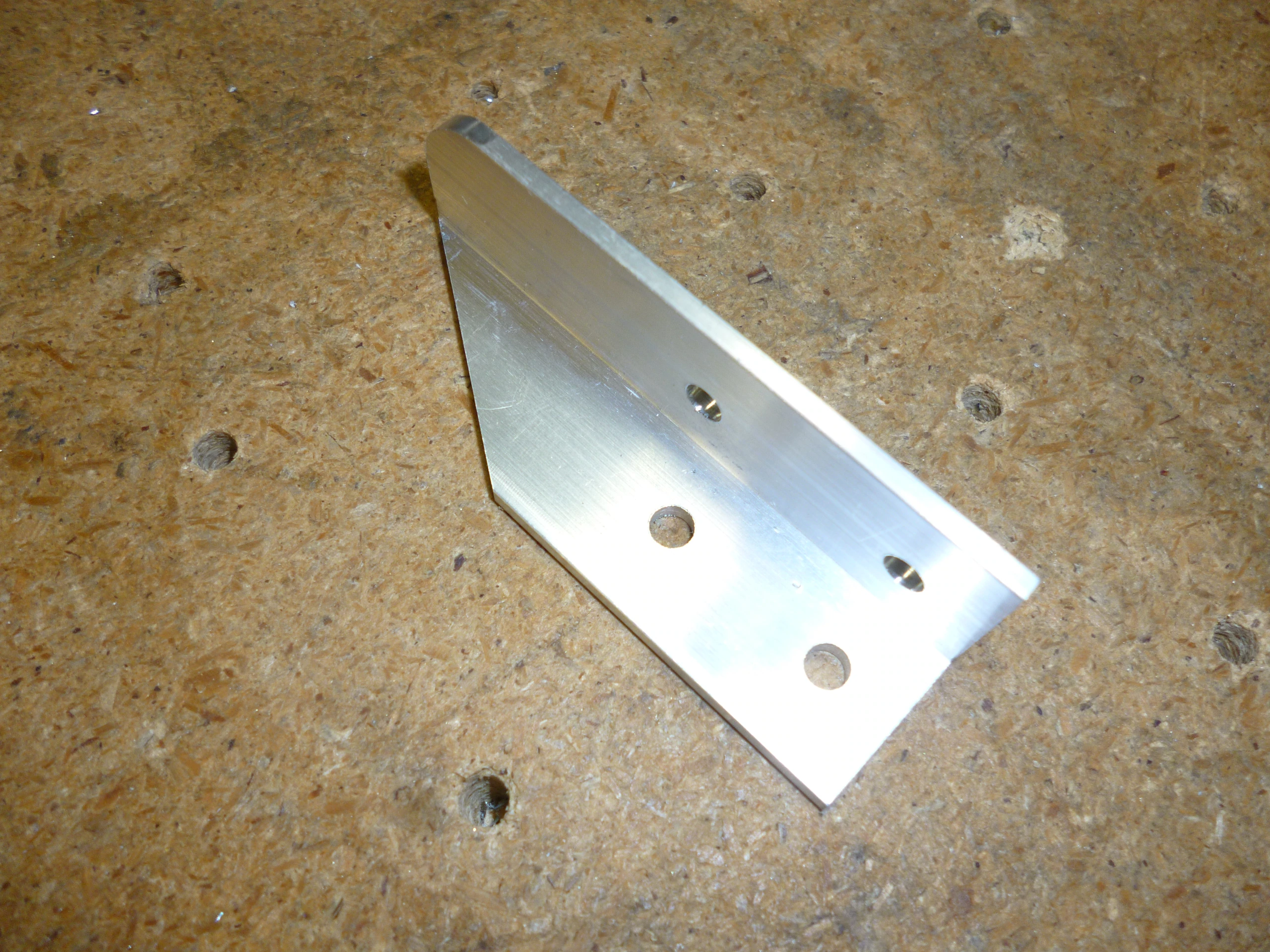

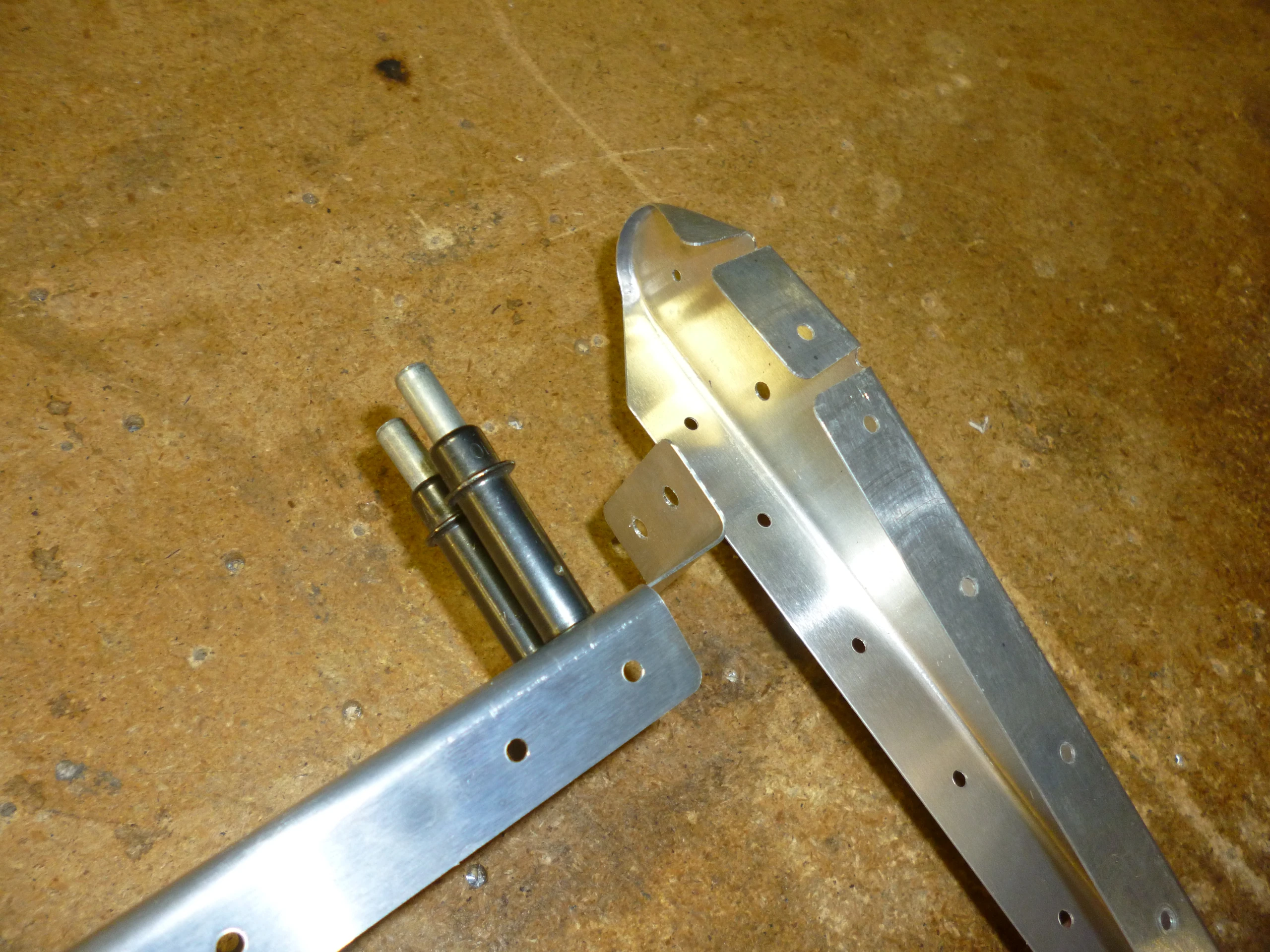

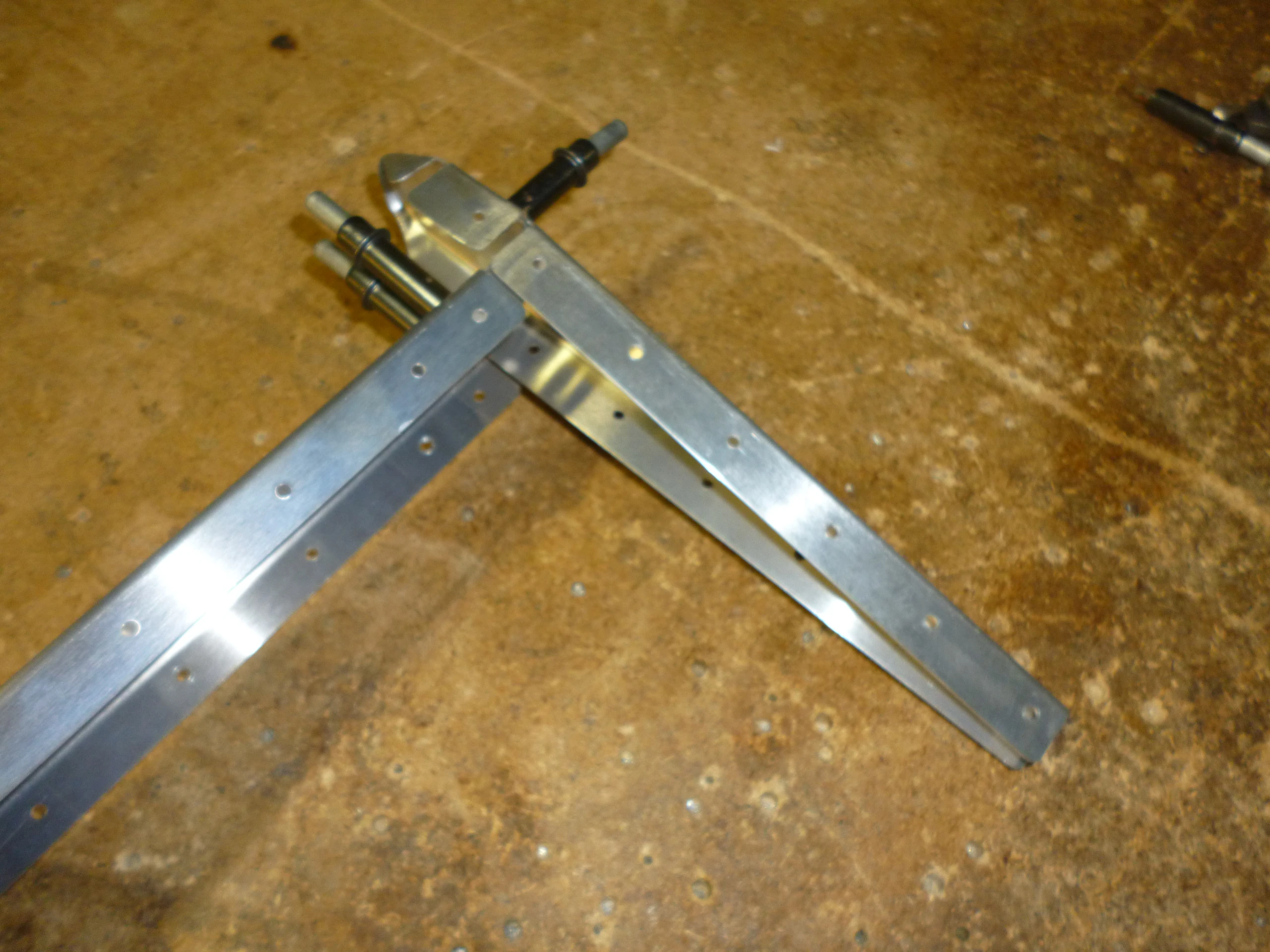

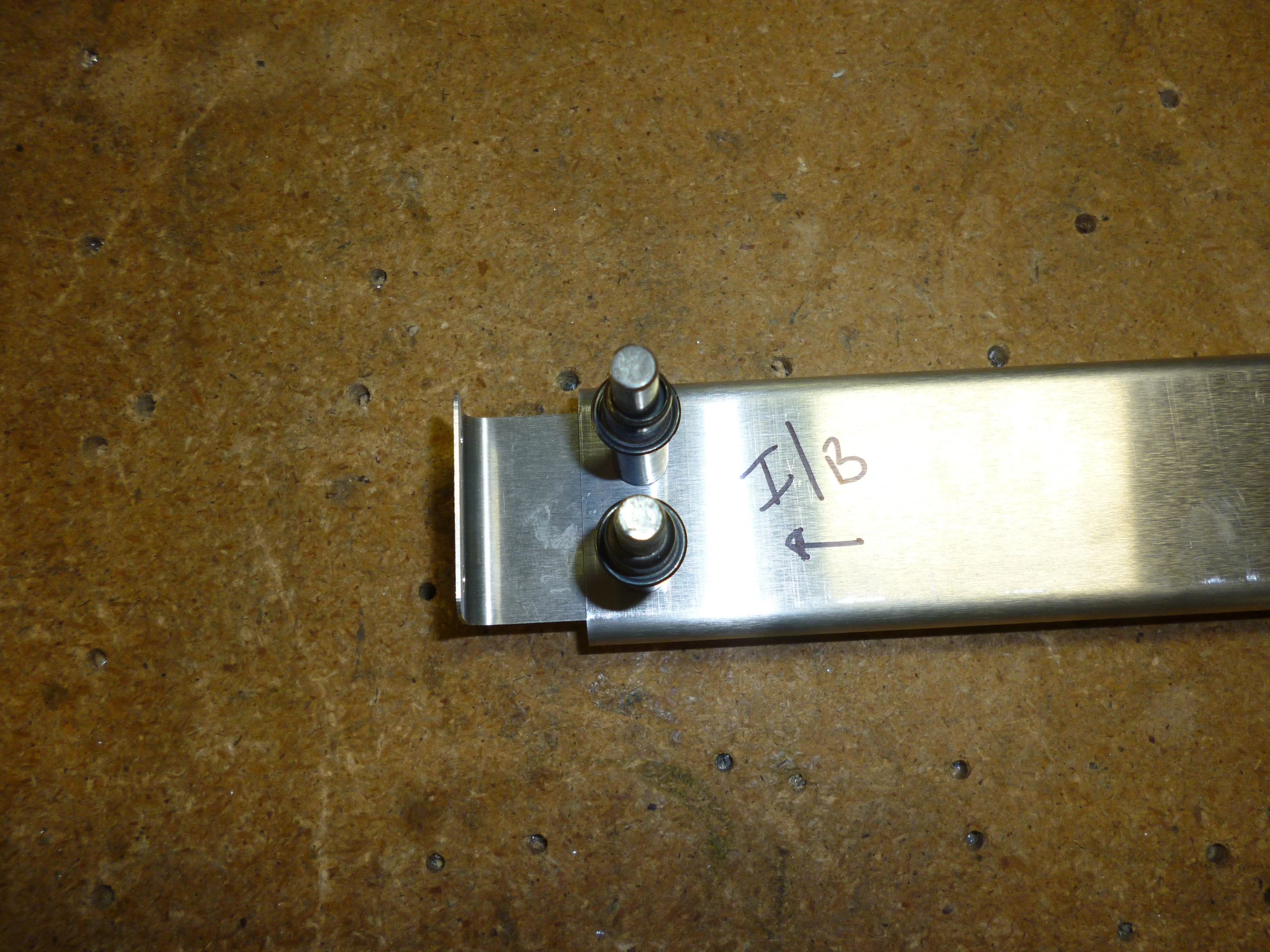

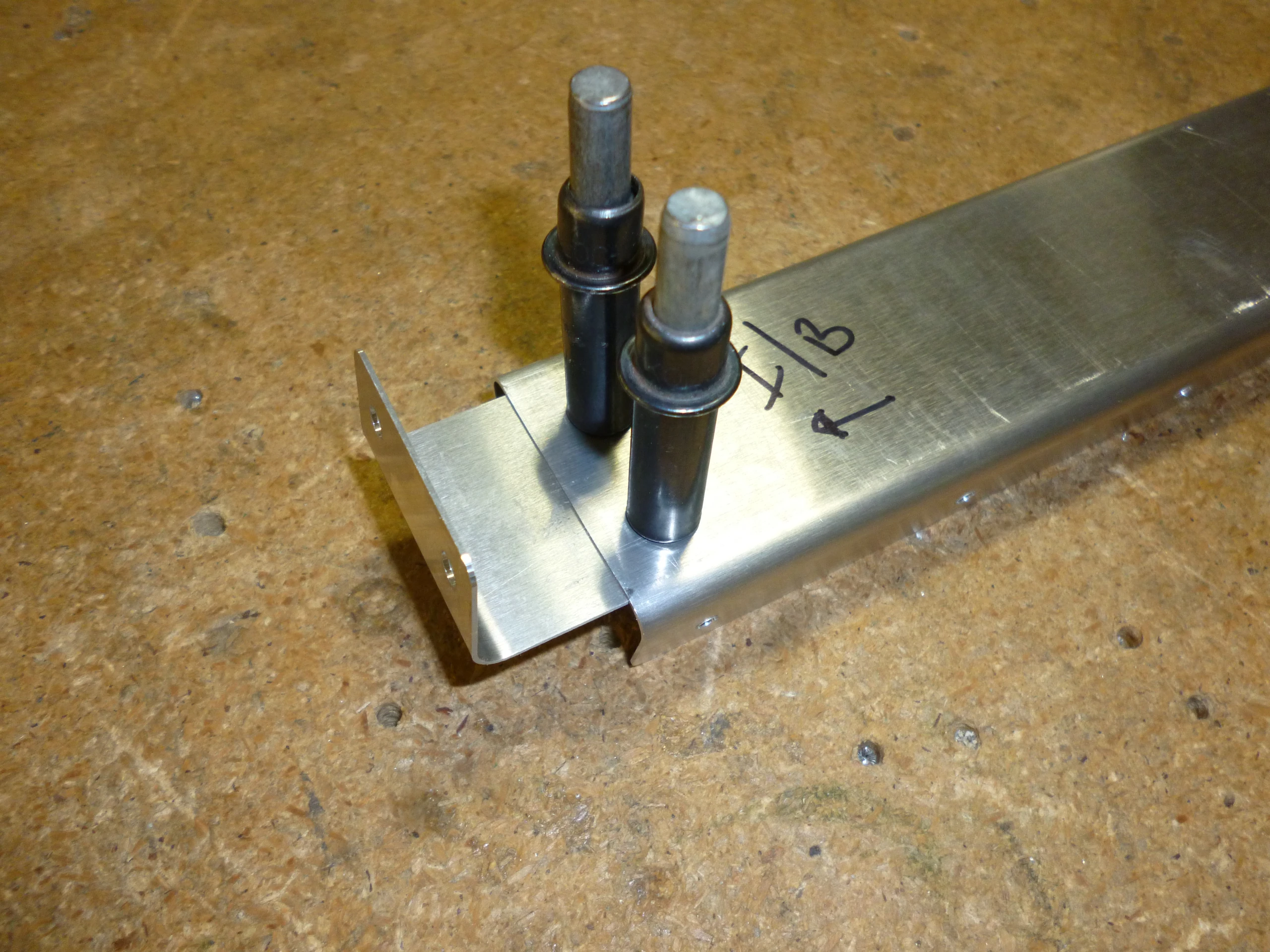

Внутренний уголок лонжерона
Деталь по исходному IPL: SD75A2-7 · Количество: 2
Соедините уголок с внутренним лонжероном Cleco. Короткая полка направлена вперёд; ссылка SD75-AA-01.
Сверить со строкой IPL

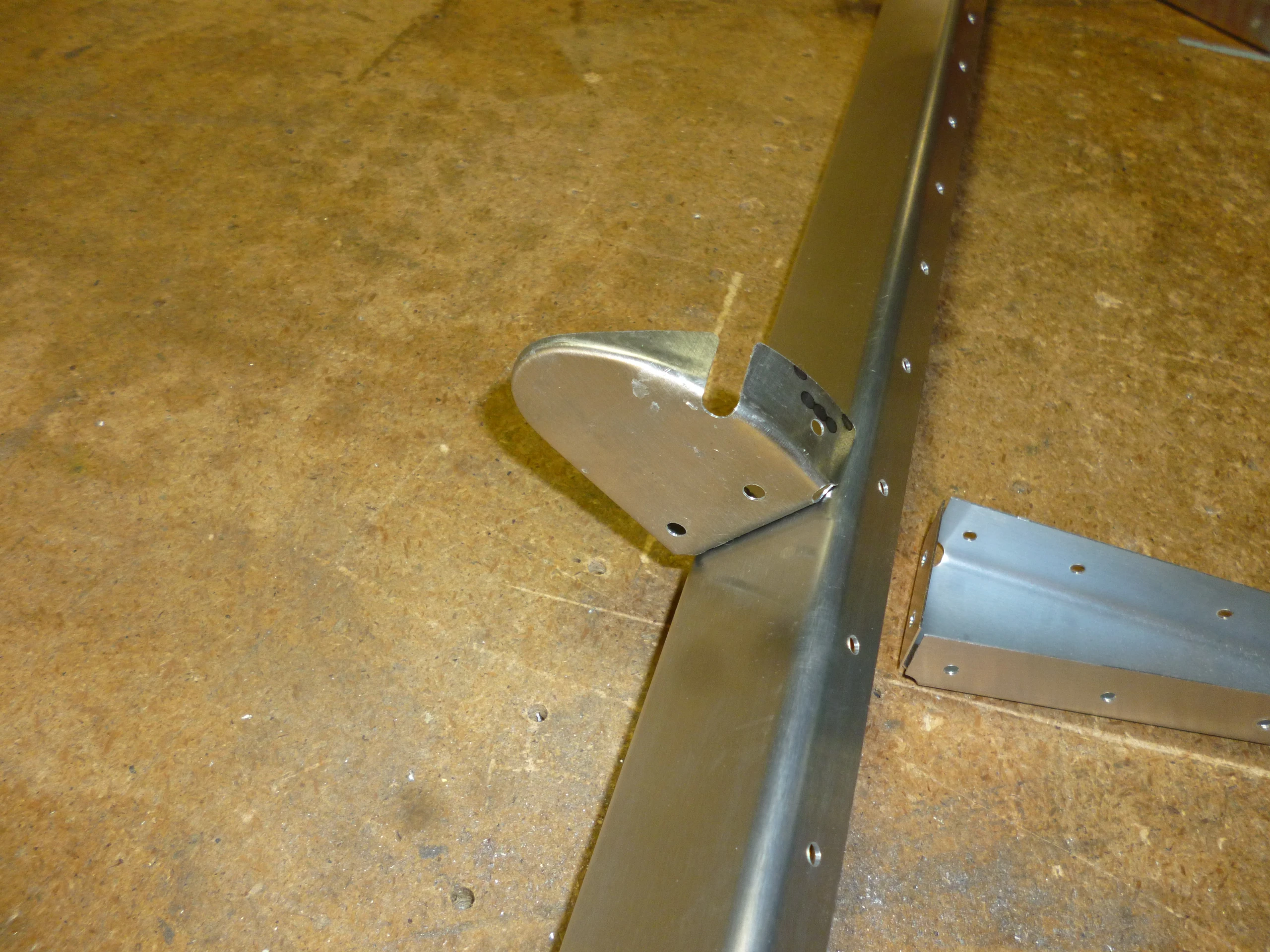

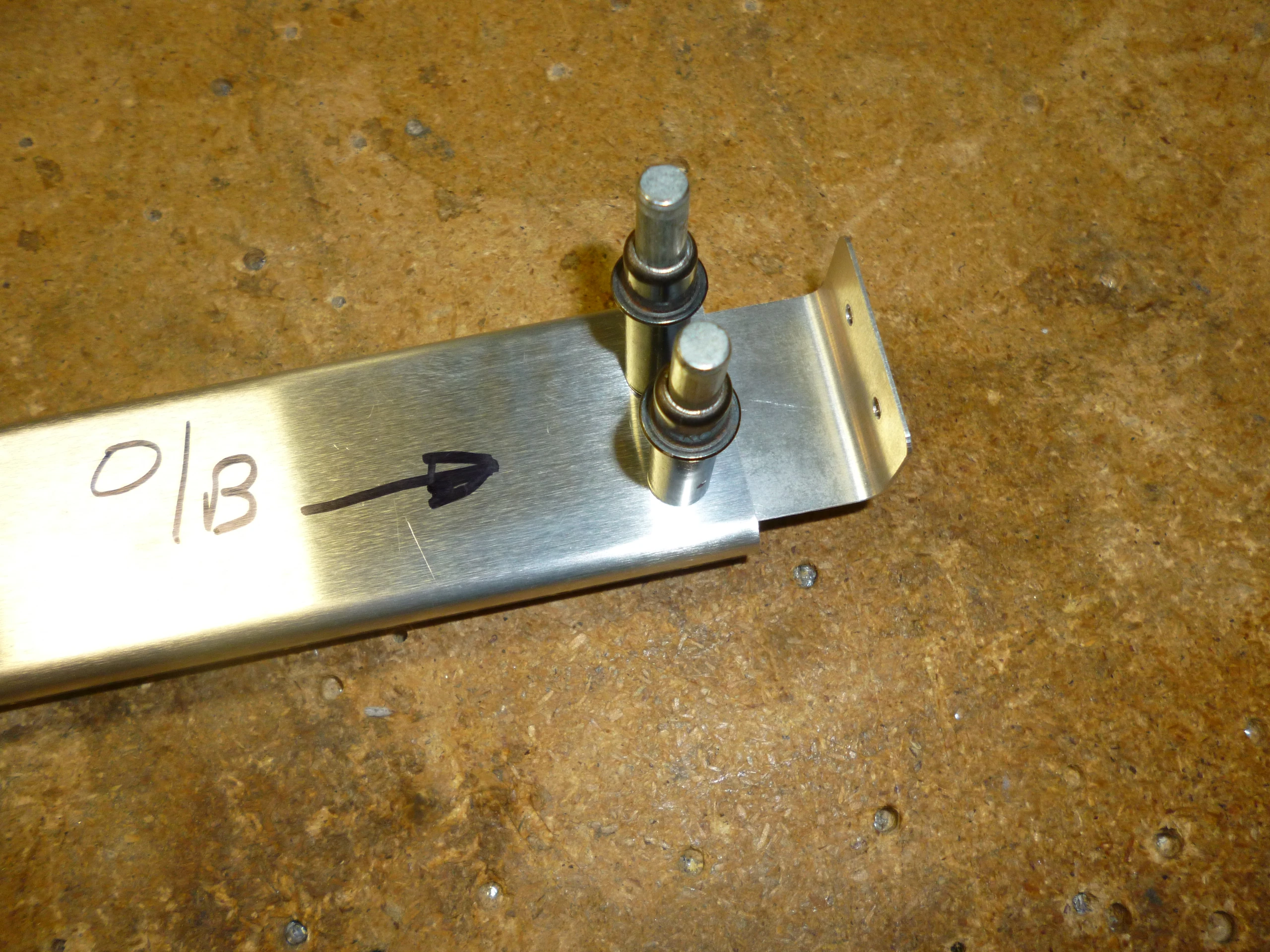

Наружный уголок
Деталь по исходному IPL: SD75A2-6 · Количество: 2
Соедините уголок с соответствующим концом лонжерона Cleco; короткая полка направлена вперёд. Название O/B в этой строке обозначает наружный конец, принадлежность проверяется по AA-01.
Сверить со строкой IPL

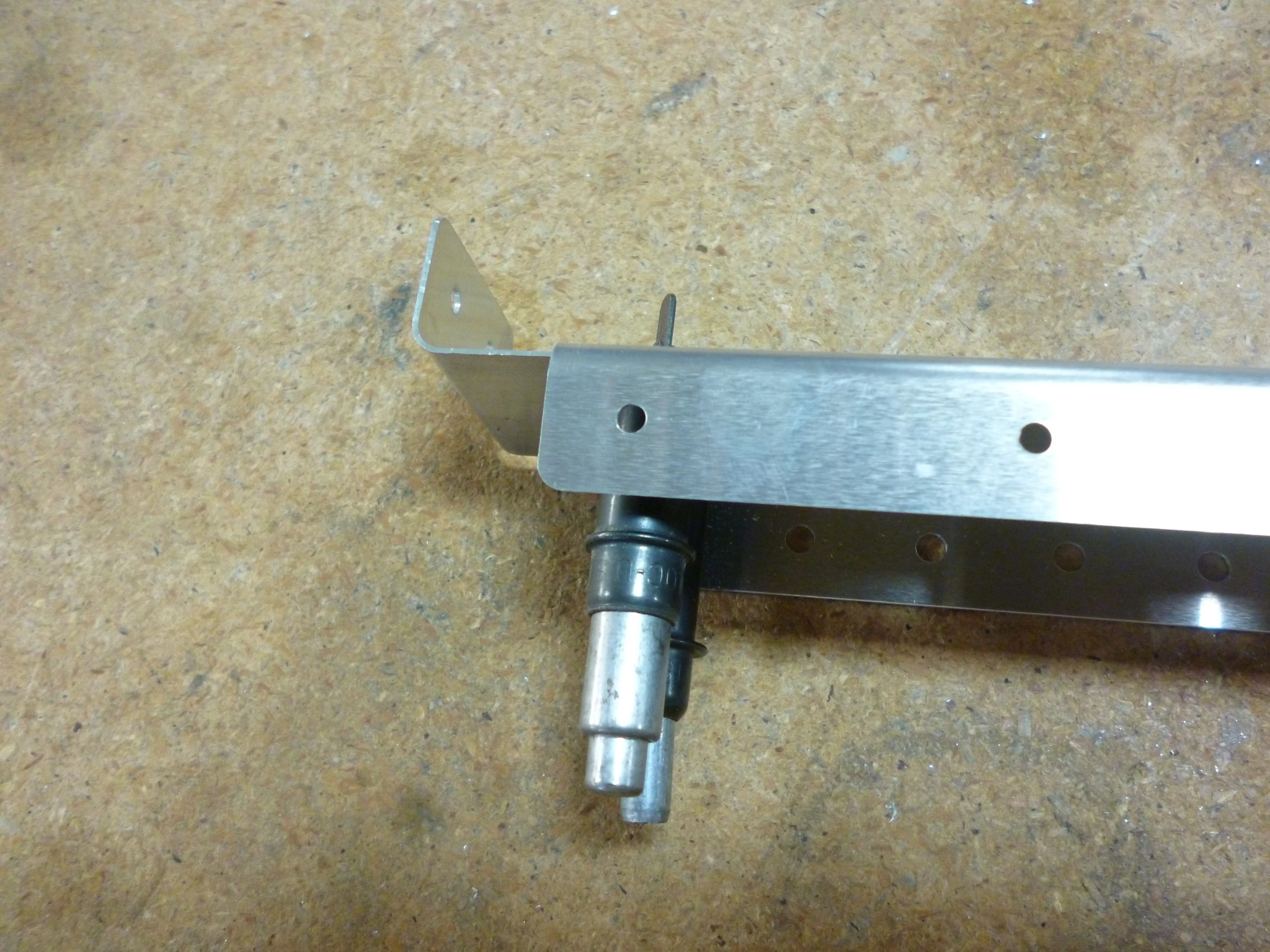

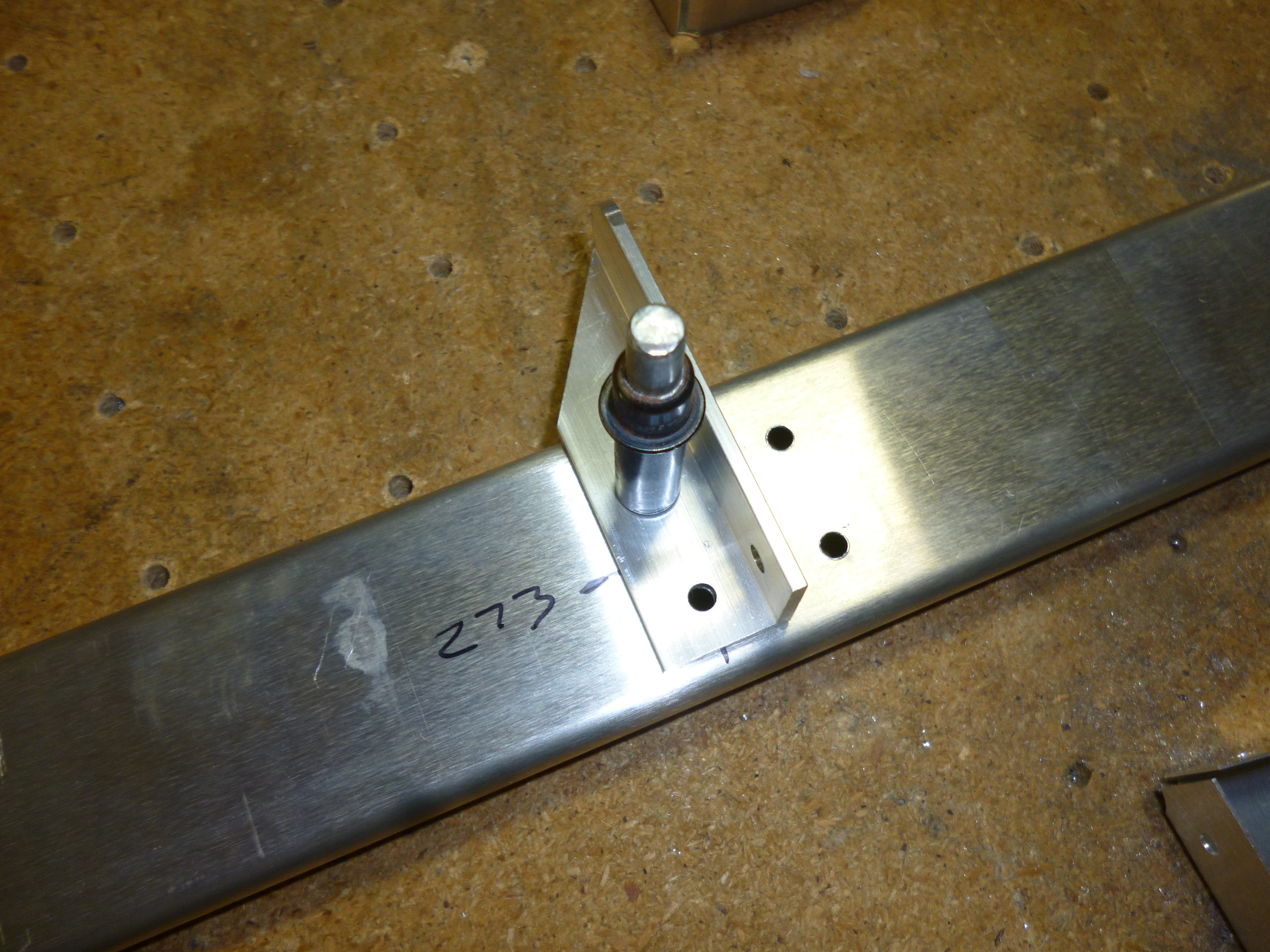

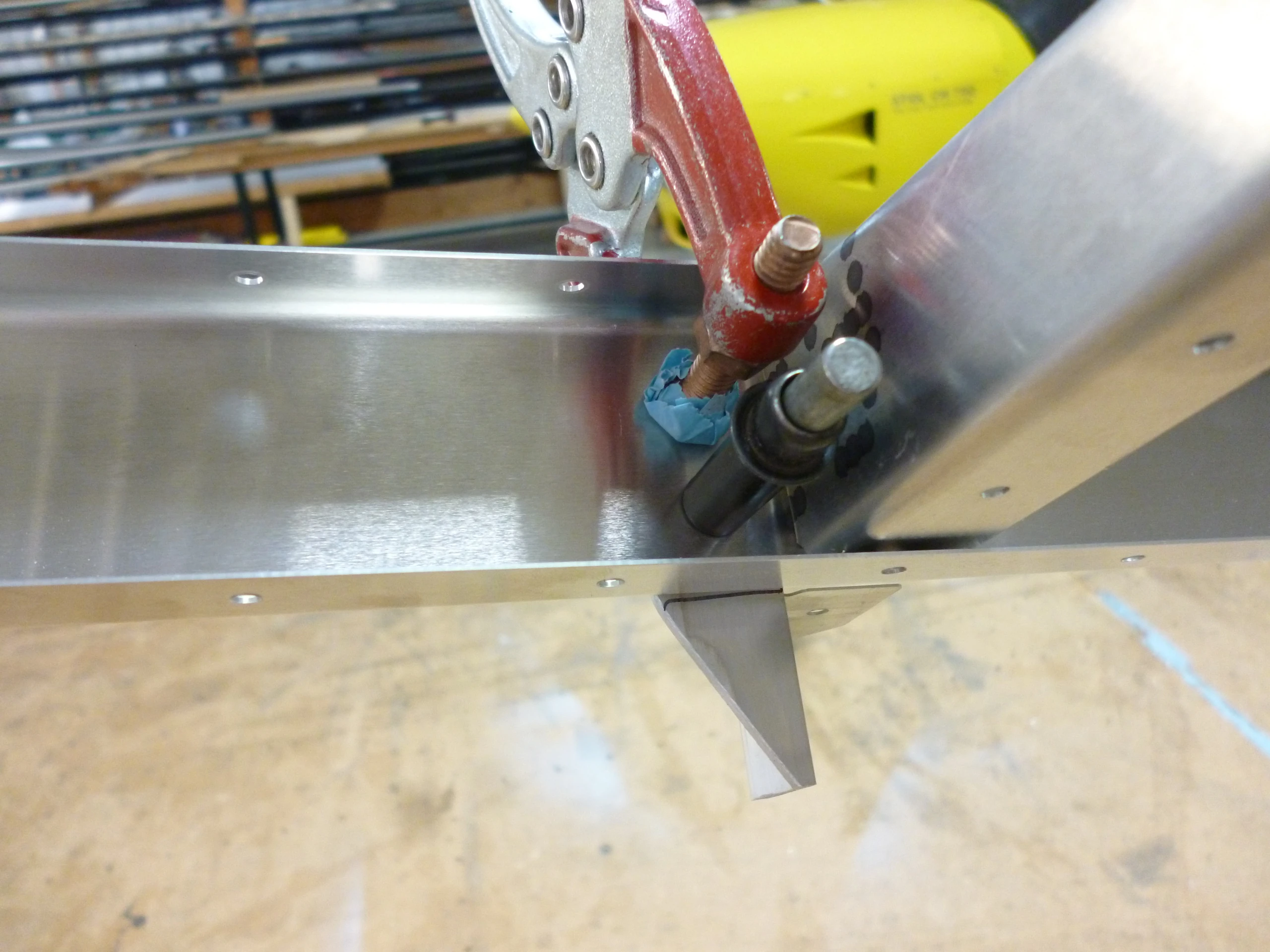

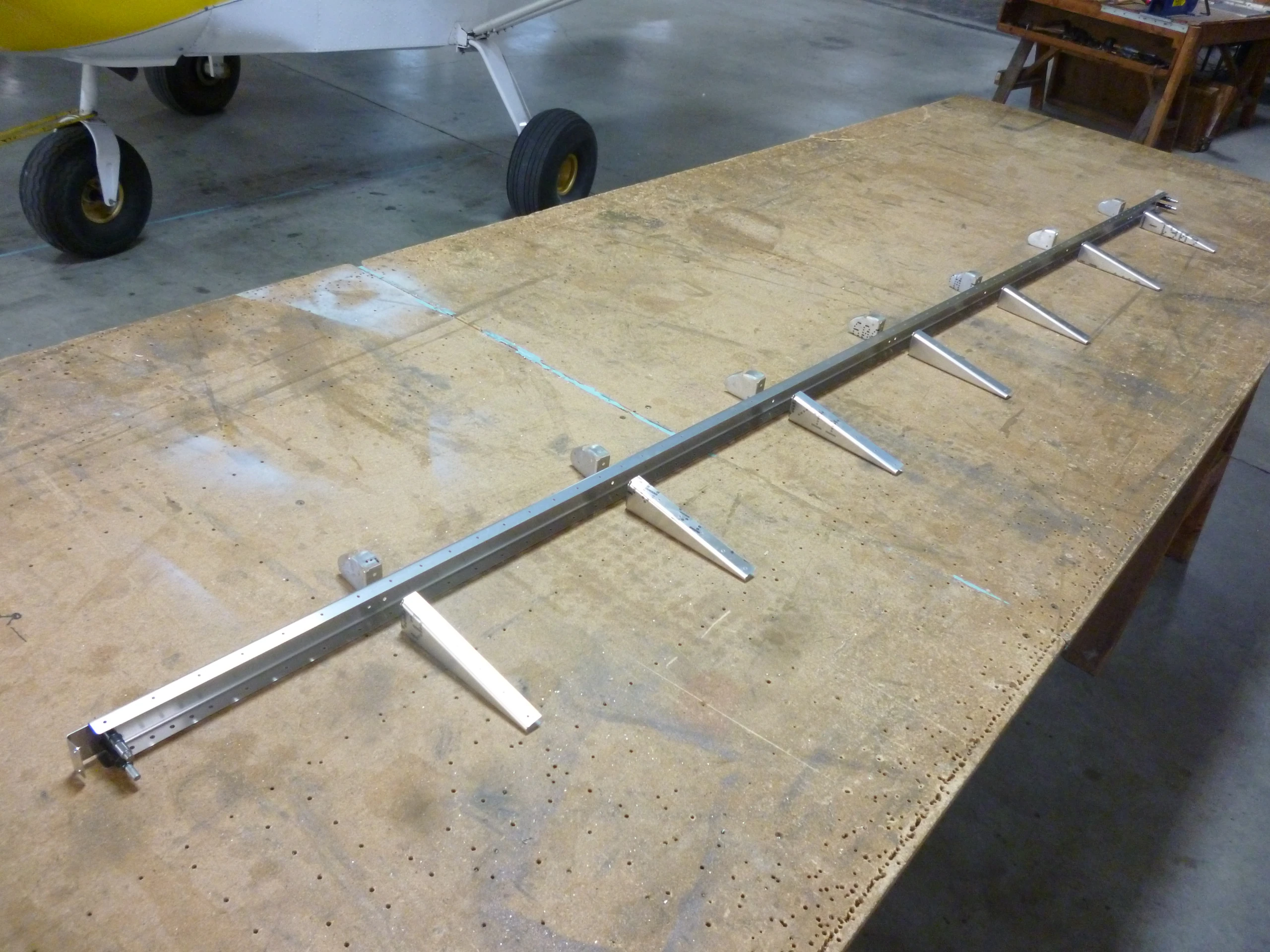

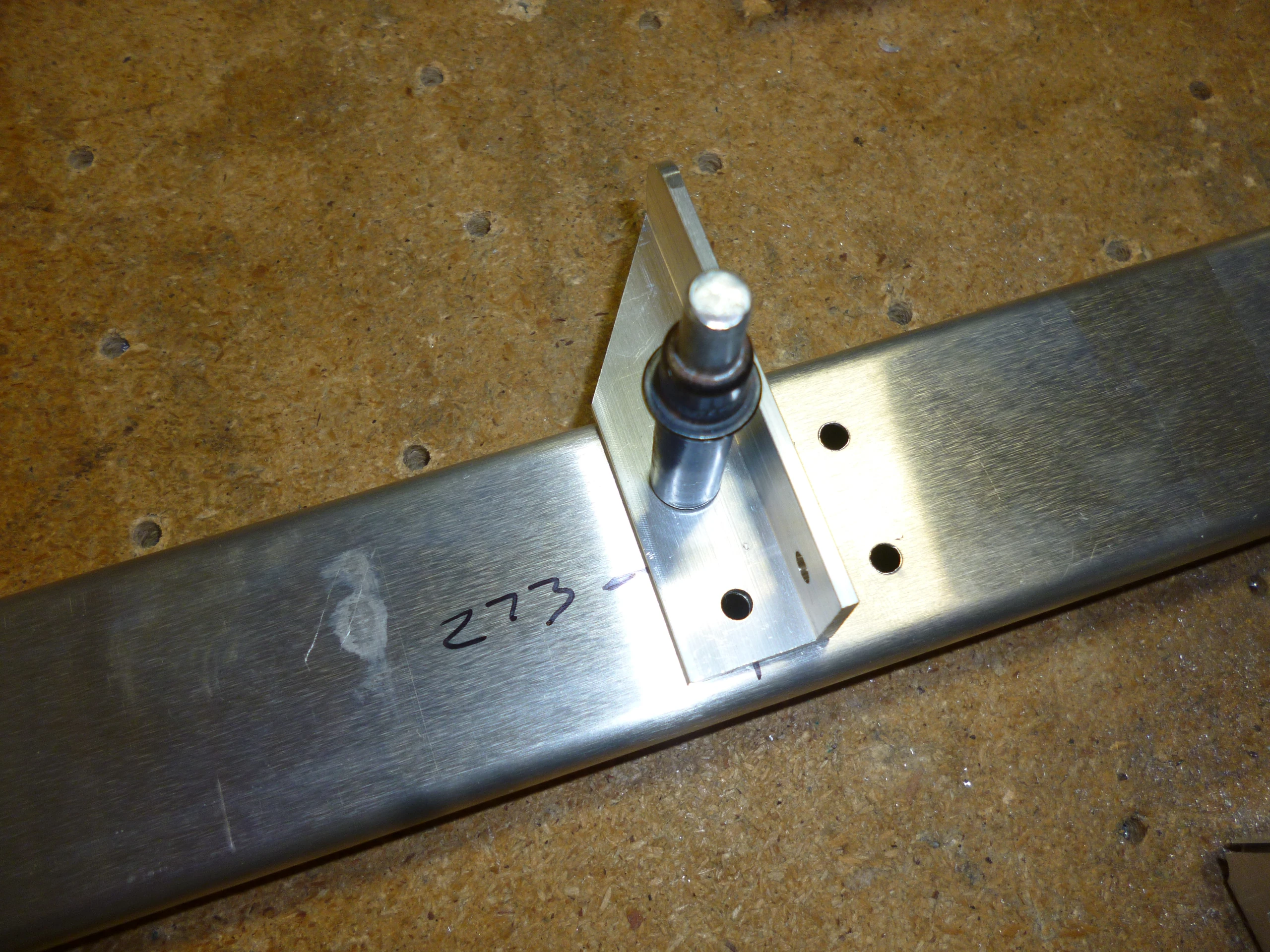

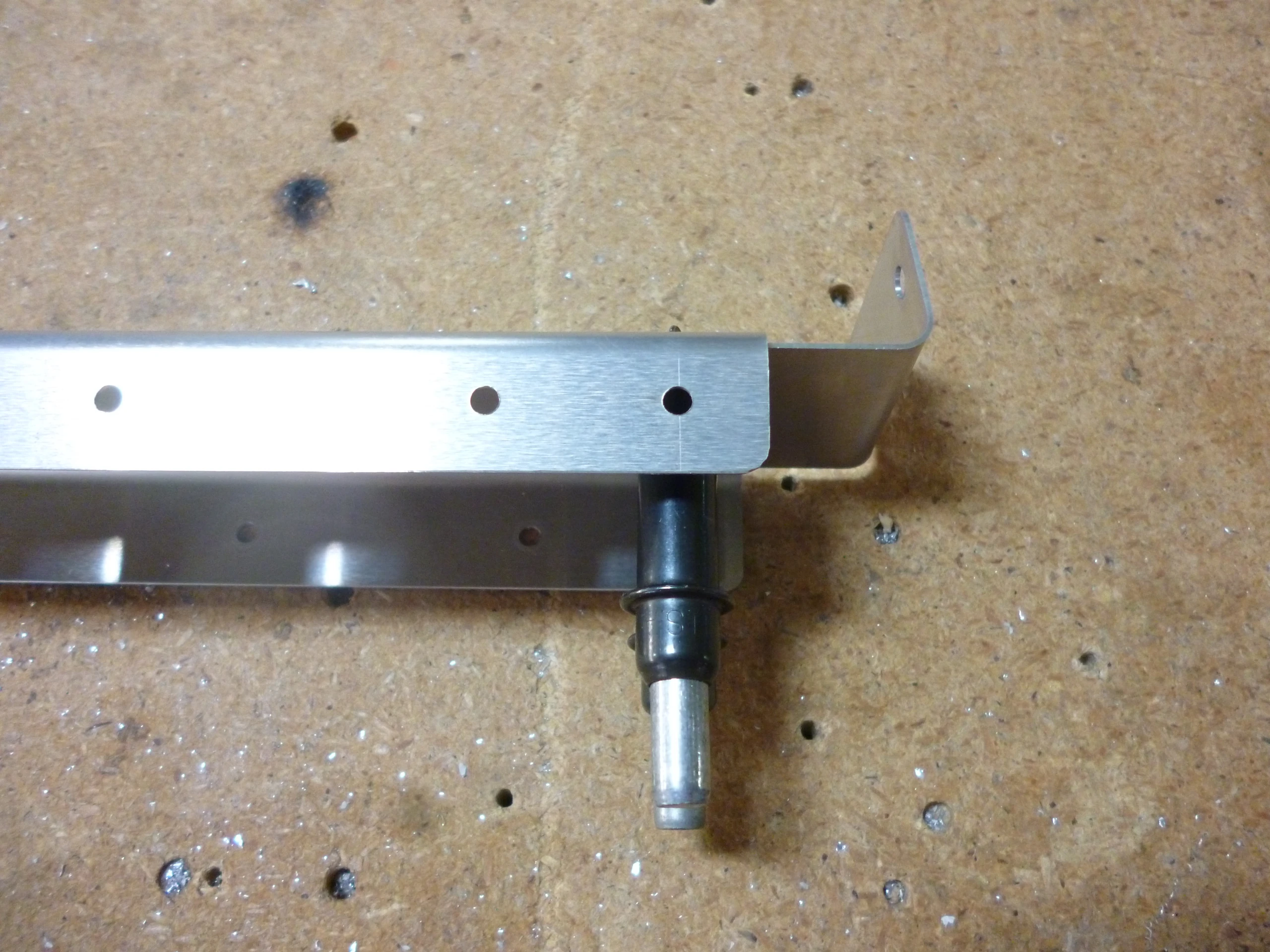

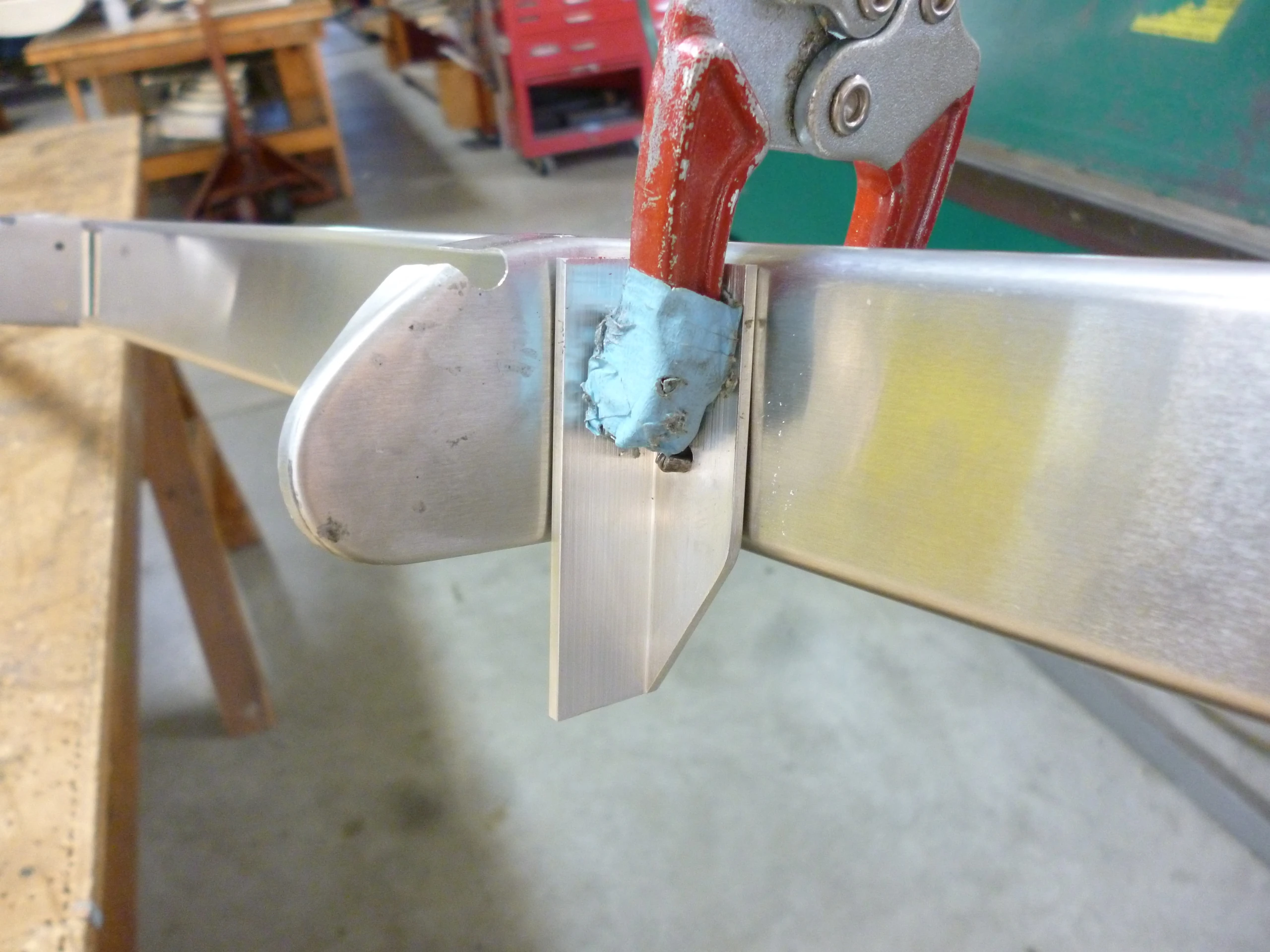

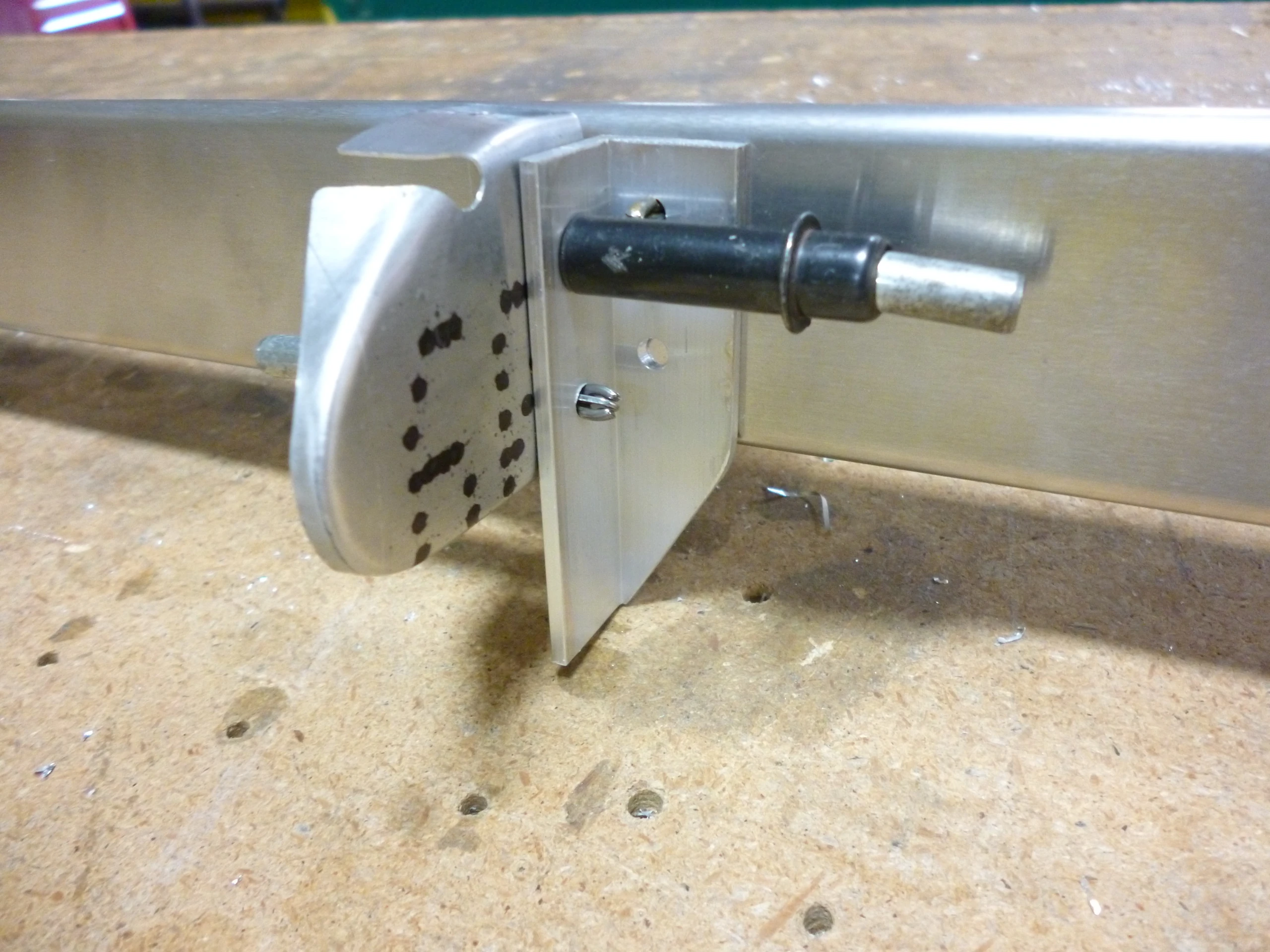

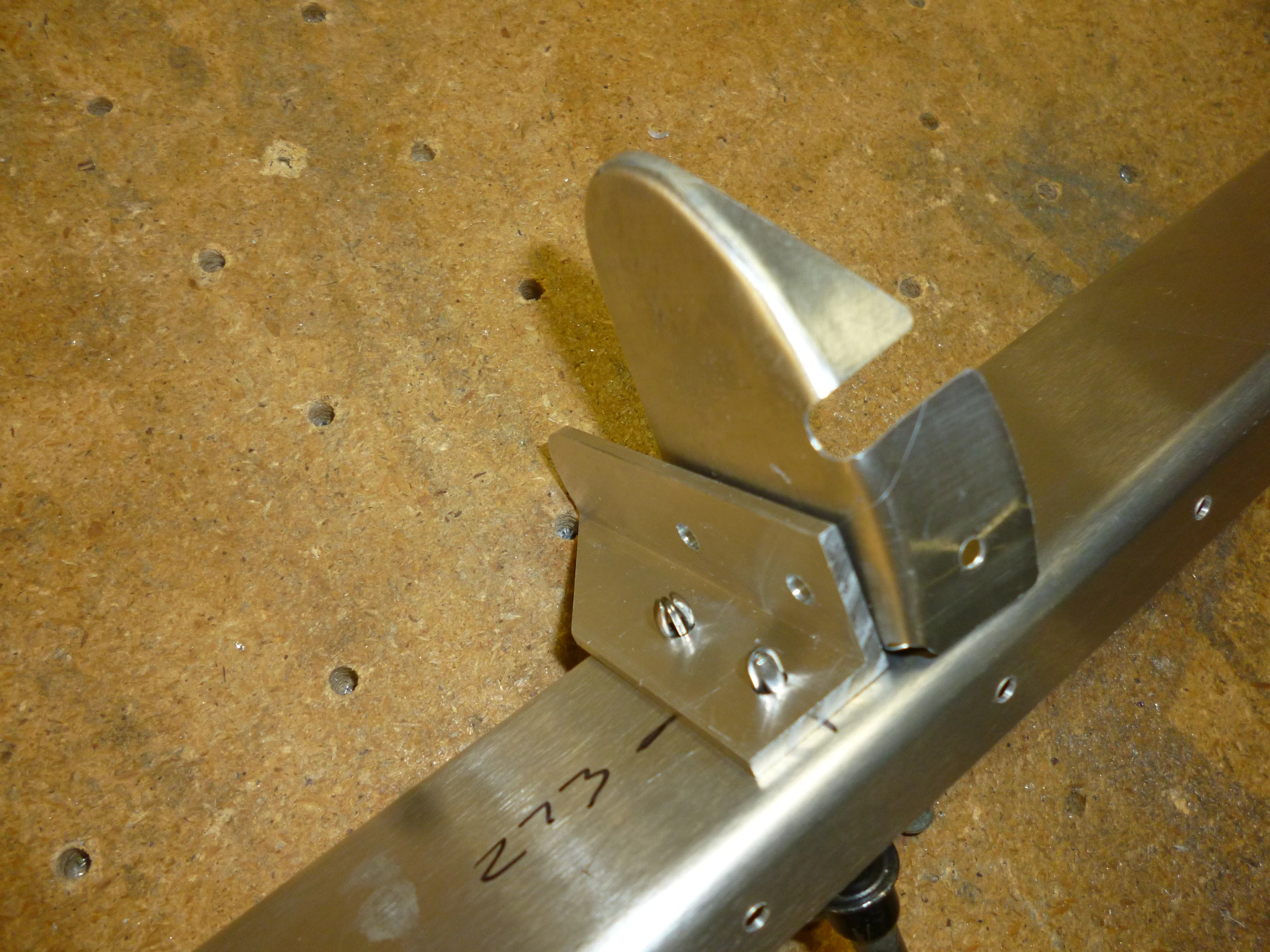

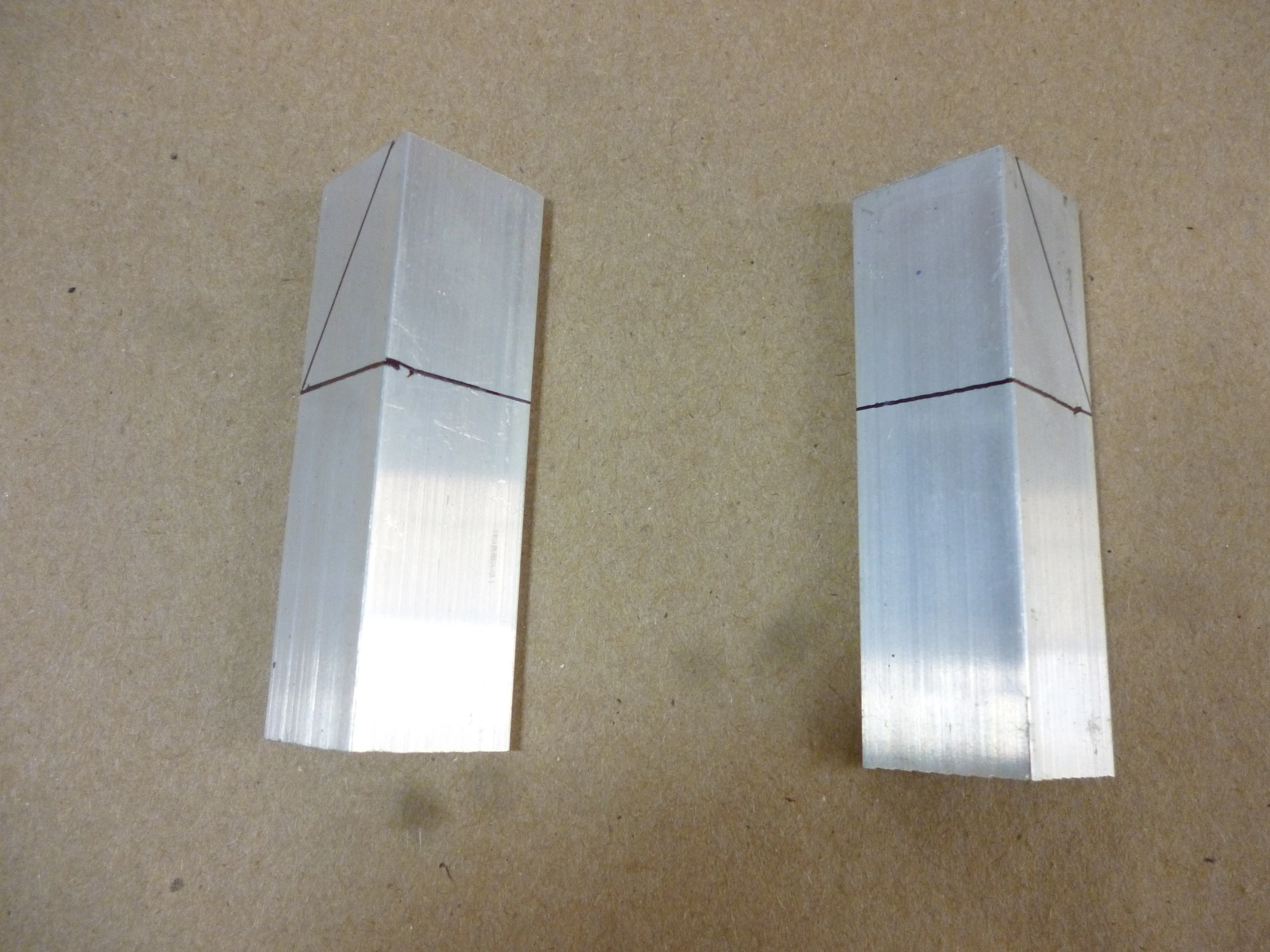

Шарнирные кронштейны
Деталь по исходному IPL: SD75A2-1 · Количество: 3L + 3R

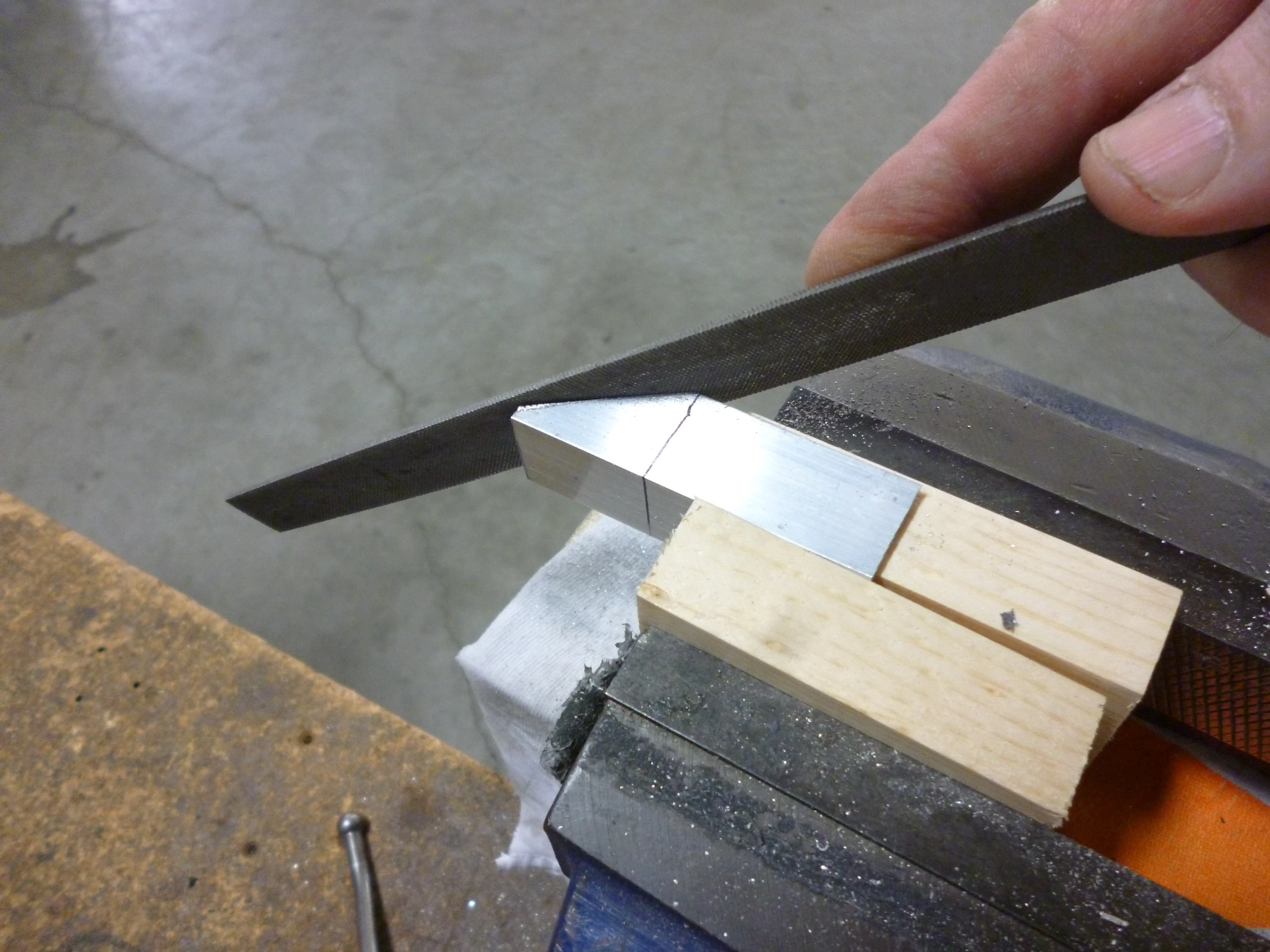

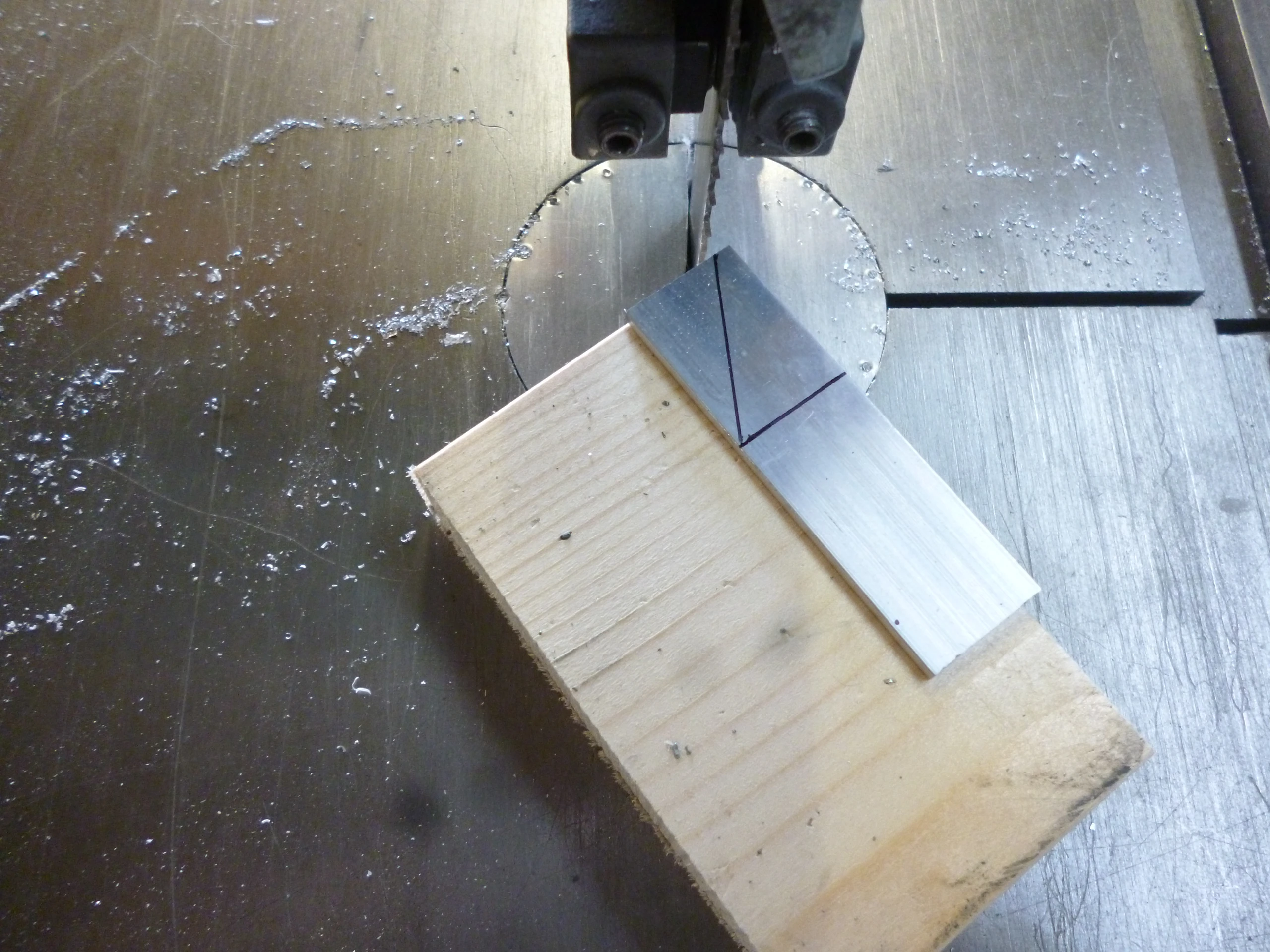

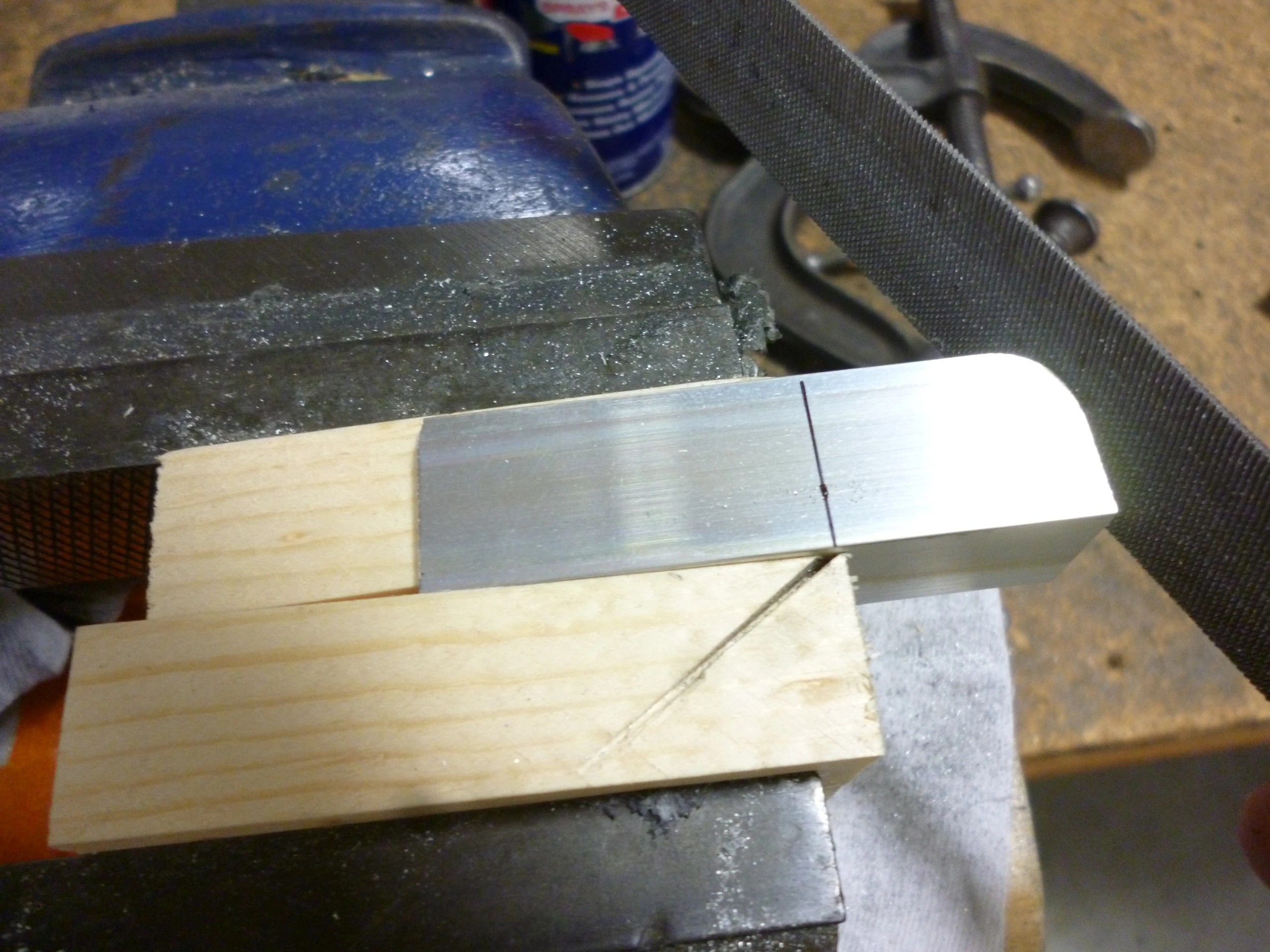

Современные кронштейны поставляются обрезанными и просверленными. Если нет, подрезку и сверление через лонжерон и носовую нервюру выполняйте по собственному чертежу. Установите кронштейны Cleco: расстояния от внутреннего конца 273mm, 1307 и 2447 по IPL.
Сверить со строкой IPL

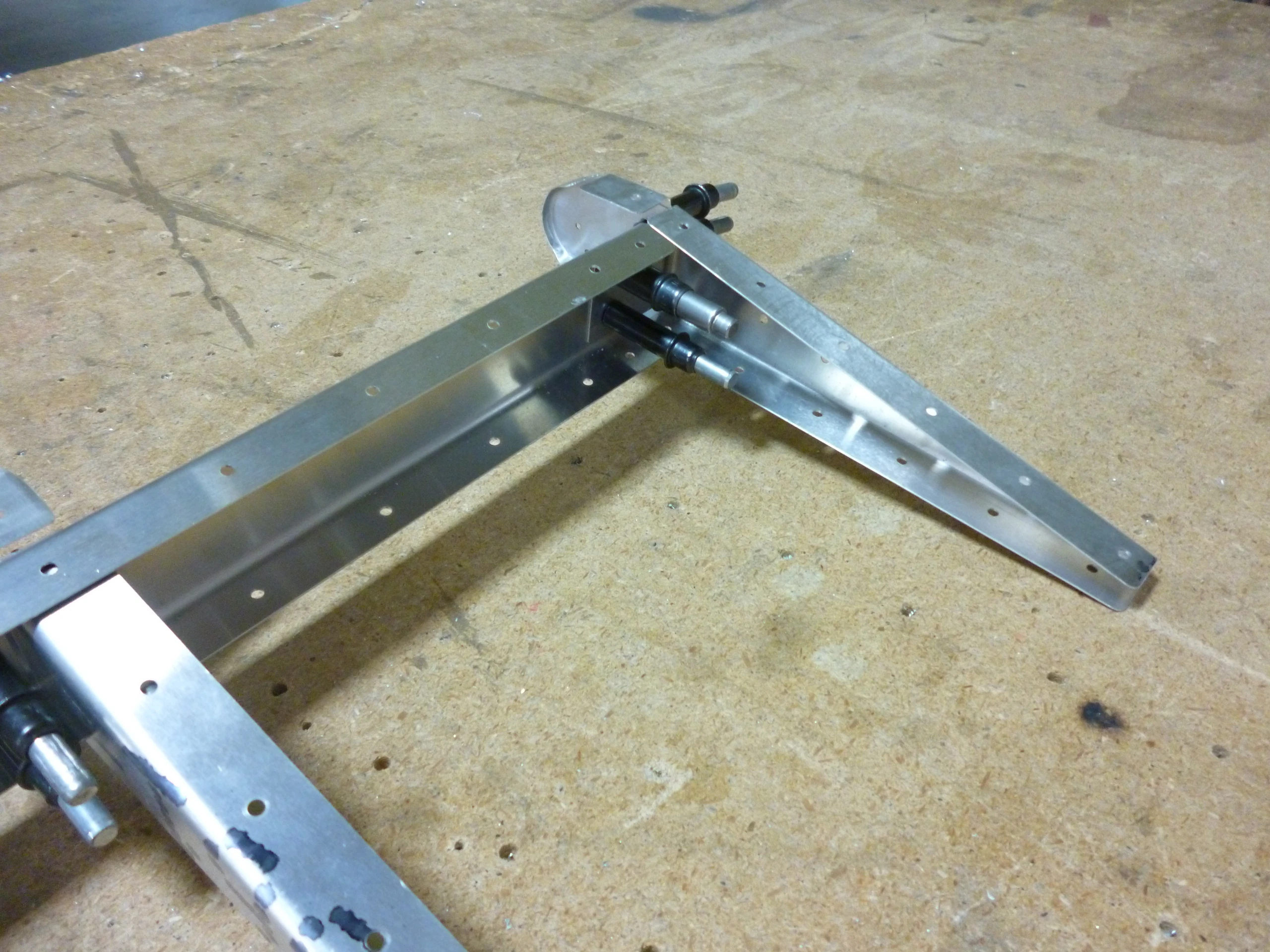

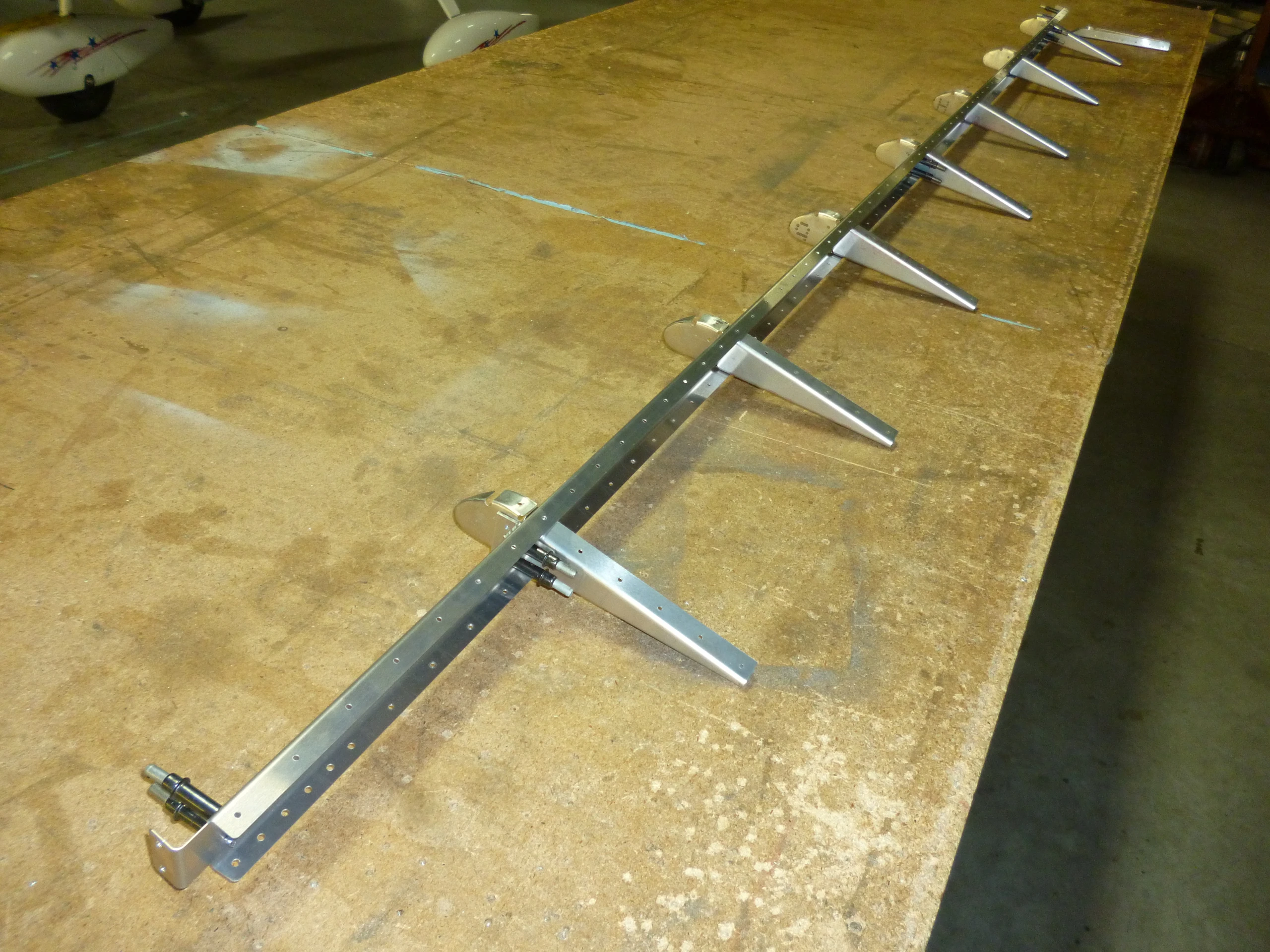

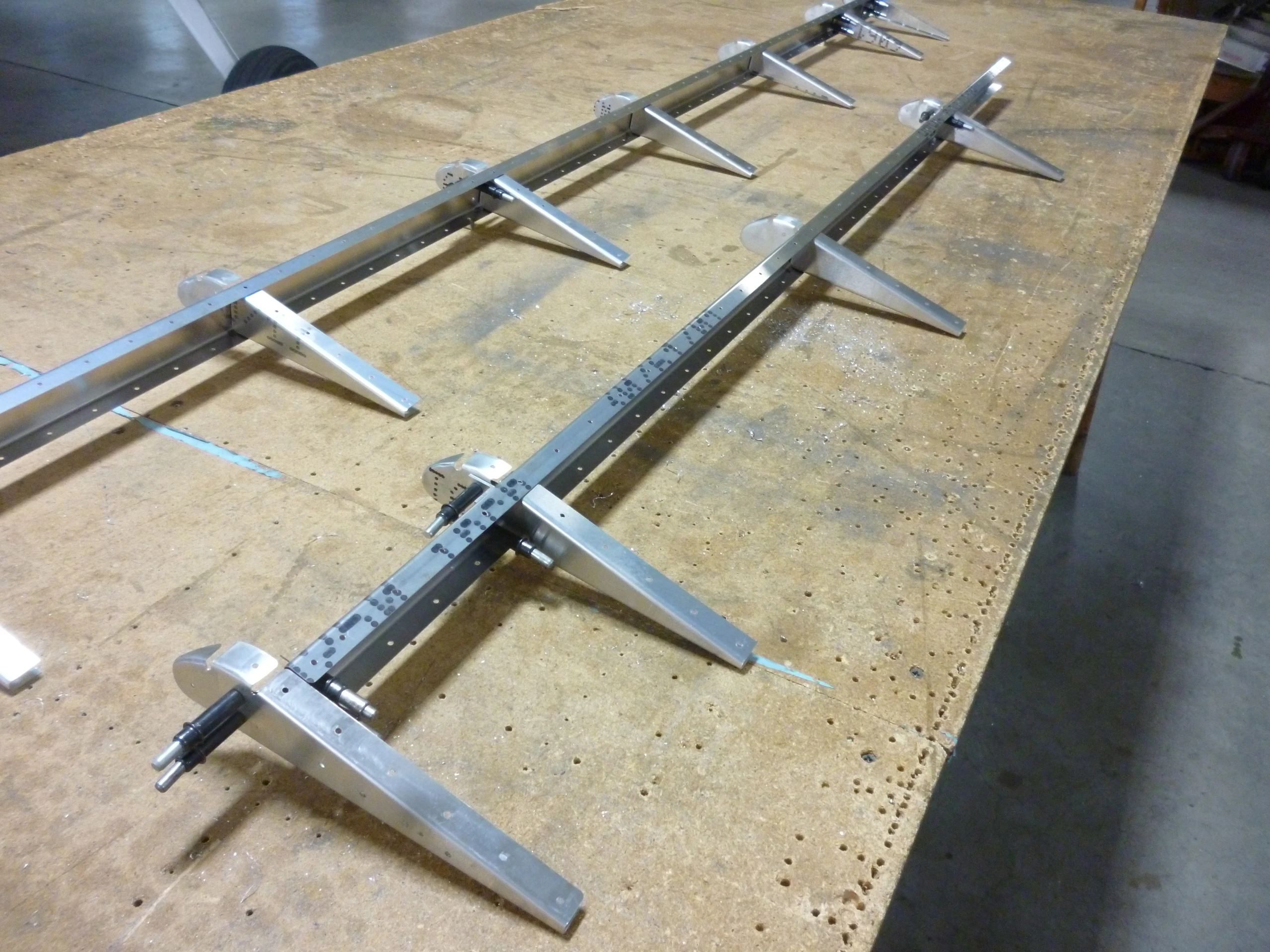

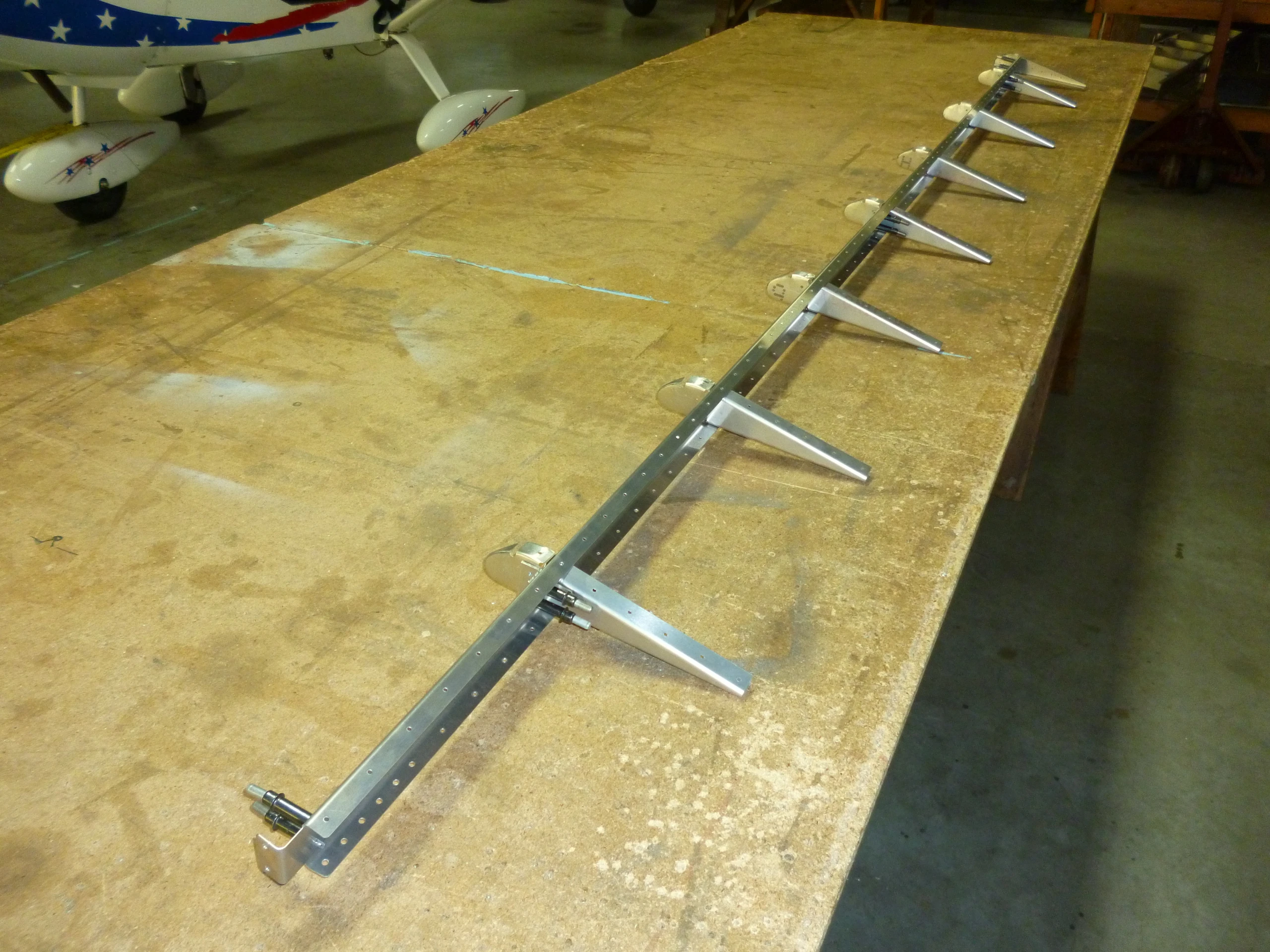

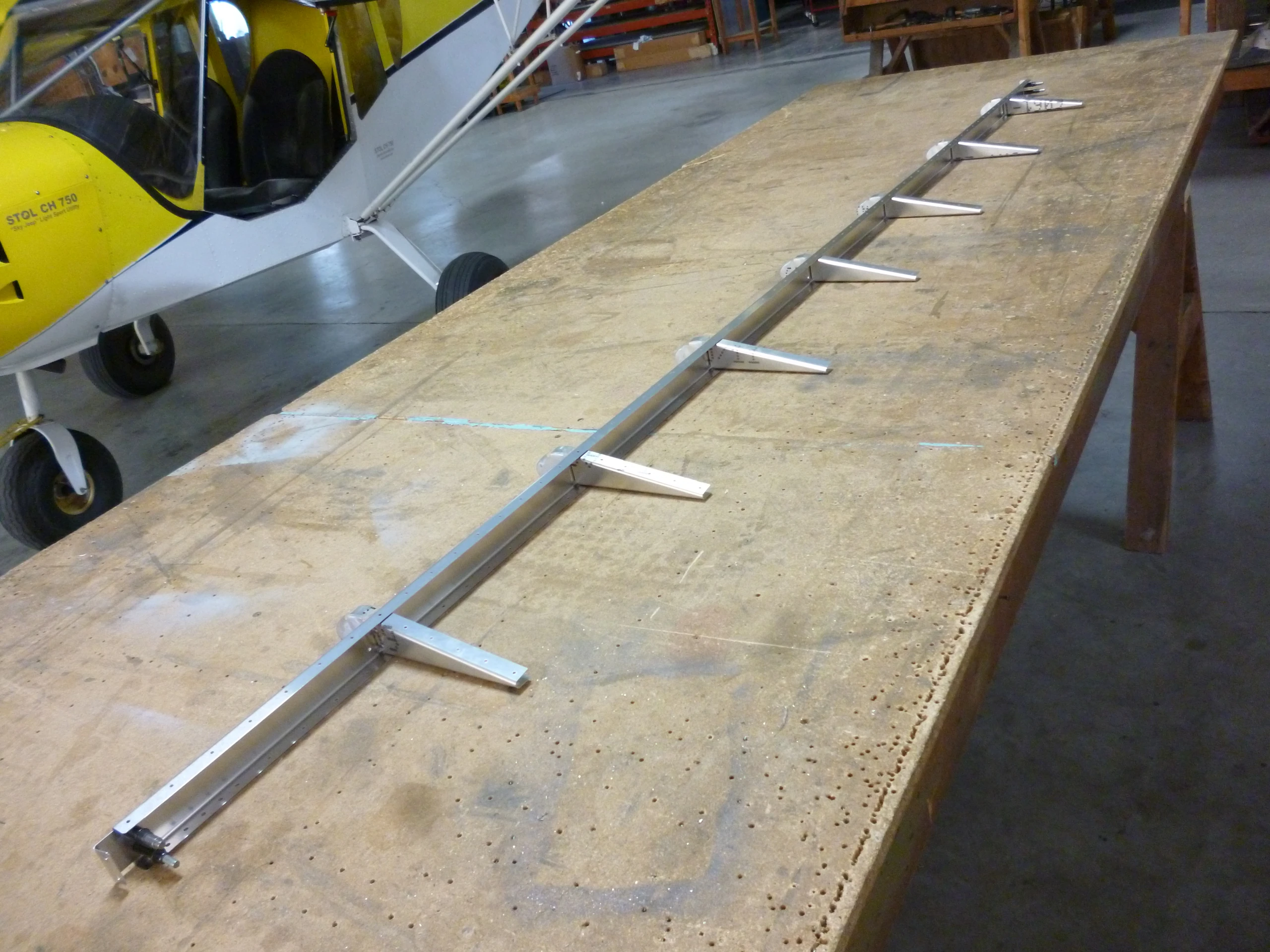

Носовые нервюры
Деталь по исходному IPL: SD75A1-2 · Количество: 7L + 7R
На каждой внутренней секции семь носовых нервюр, полки направлены наружу. Соедините их с лонжероном и шарнирными кронштейнами Cleco.
Сверить со строкой IPL

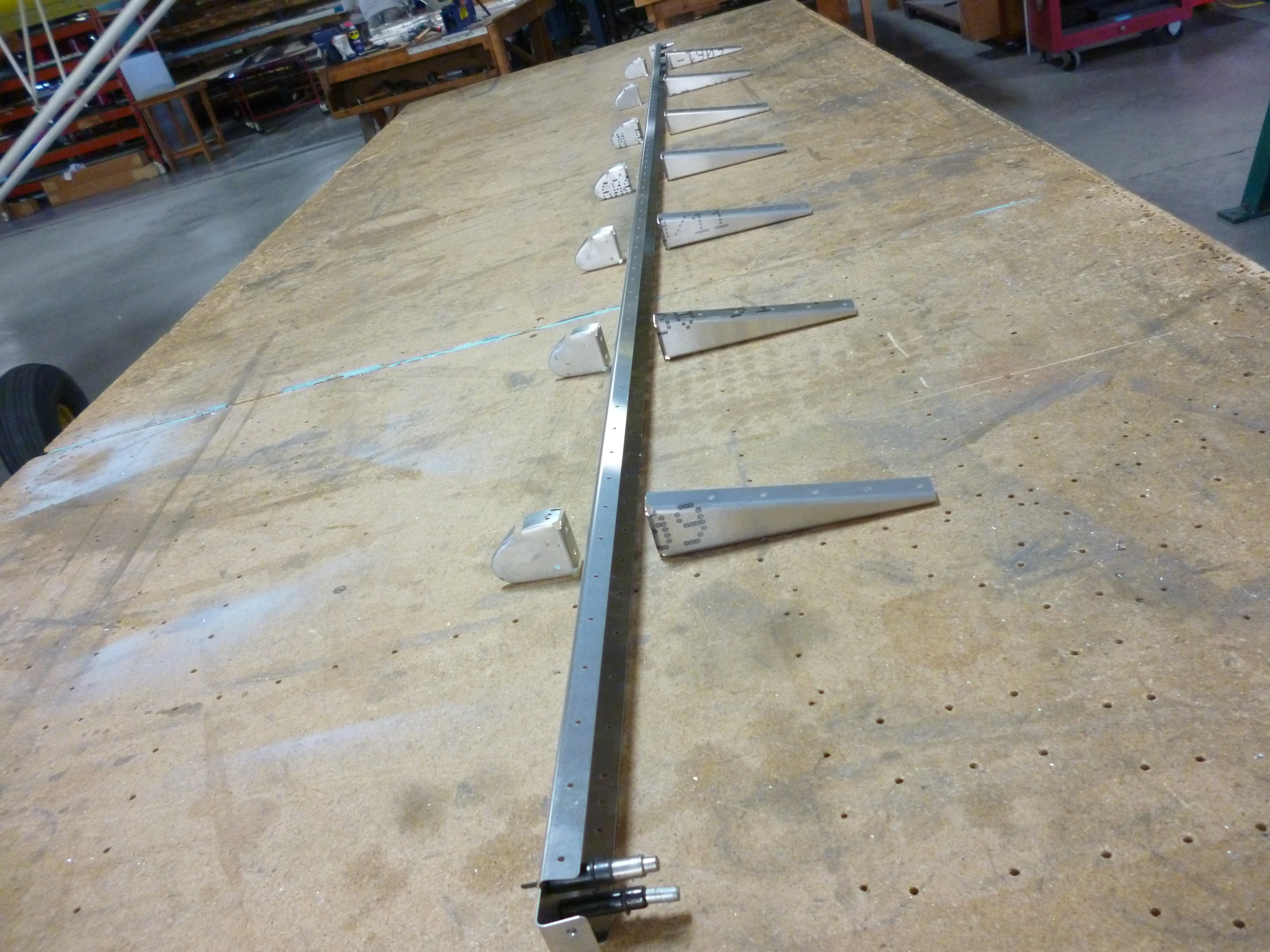

Задние нервюры
Деталь по исходному IPL: SD75A1-3 · Количество: 7L + 7R
На каждой внутренней секции семь задних нервюр, полки наружу. Соедините с лонжероном Cleco.
Сверить со строкой IPL
Полная нервюра наружного конца
Деталь по исходному IPL: SD75A1-1 · Количество: 1L + 1R
Соедините полную нервюру с наружным концом лонжерона и его уголком Cleco.
Сверить со строкой IPL

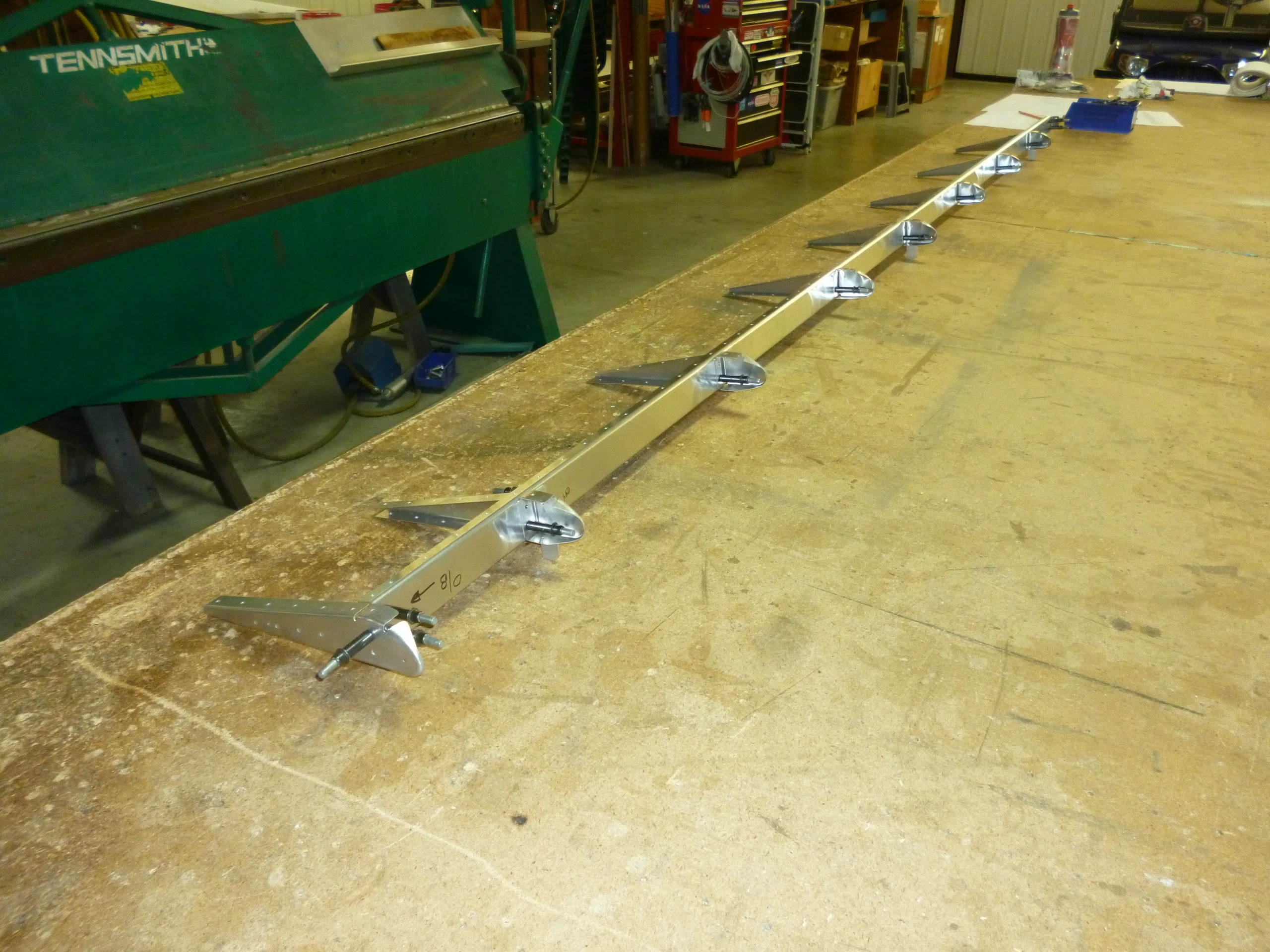

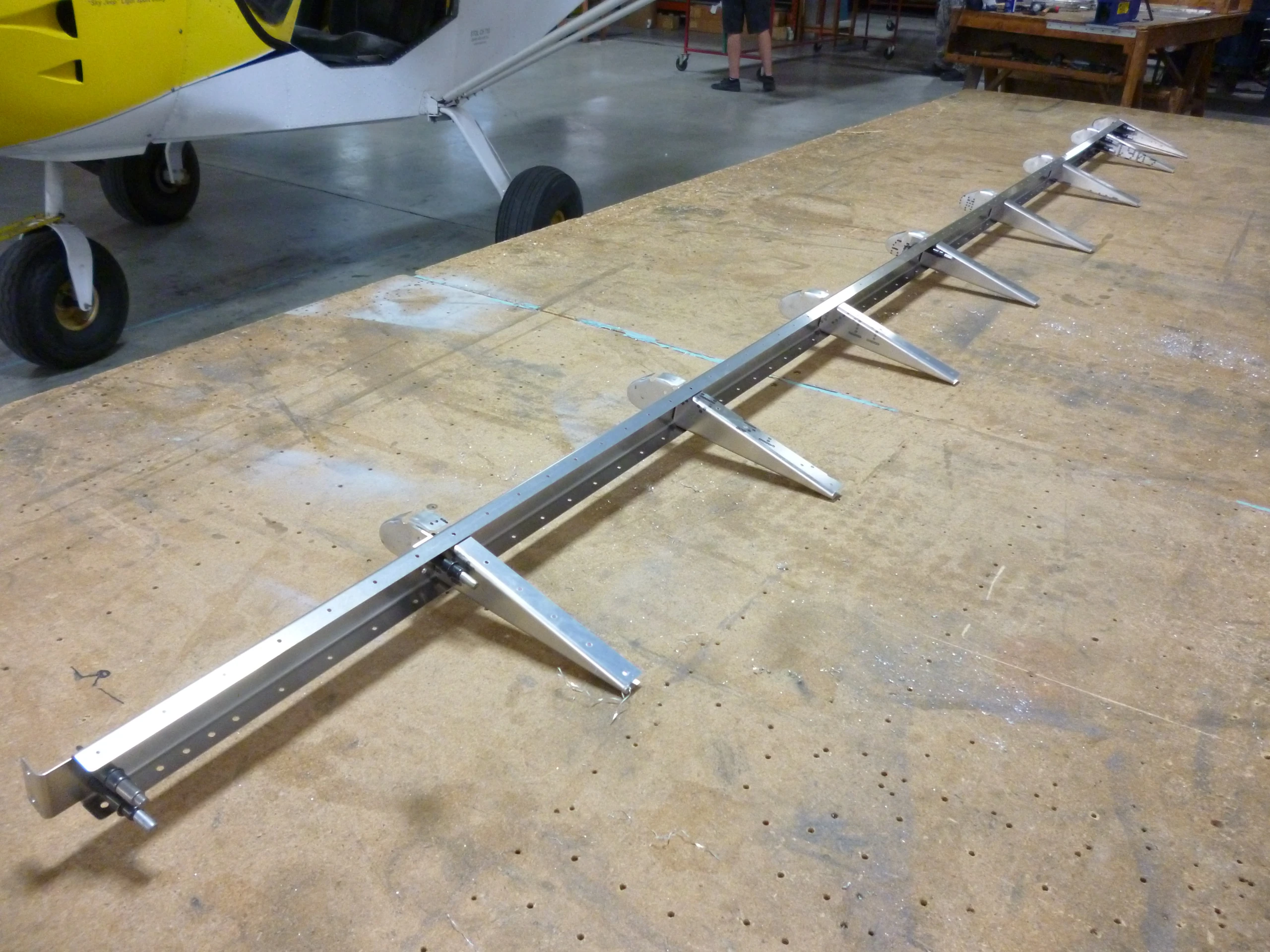

Клёпка каркаса
Деталь по исходному IPL: A5
Соедините носовые и задние нервюры с лонжероном A5, затем шарнирные кронштейны с носовыми нервюрами и лонжероном. Головки со стороны более тонкого материала; для кронштейнов это сторона носовой нервюры и лонжерона.
Сверить со строкой IPL

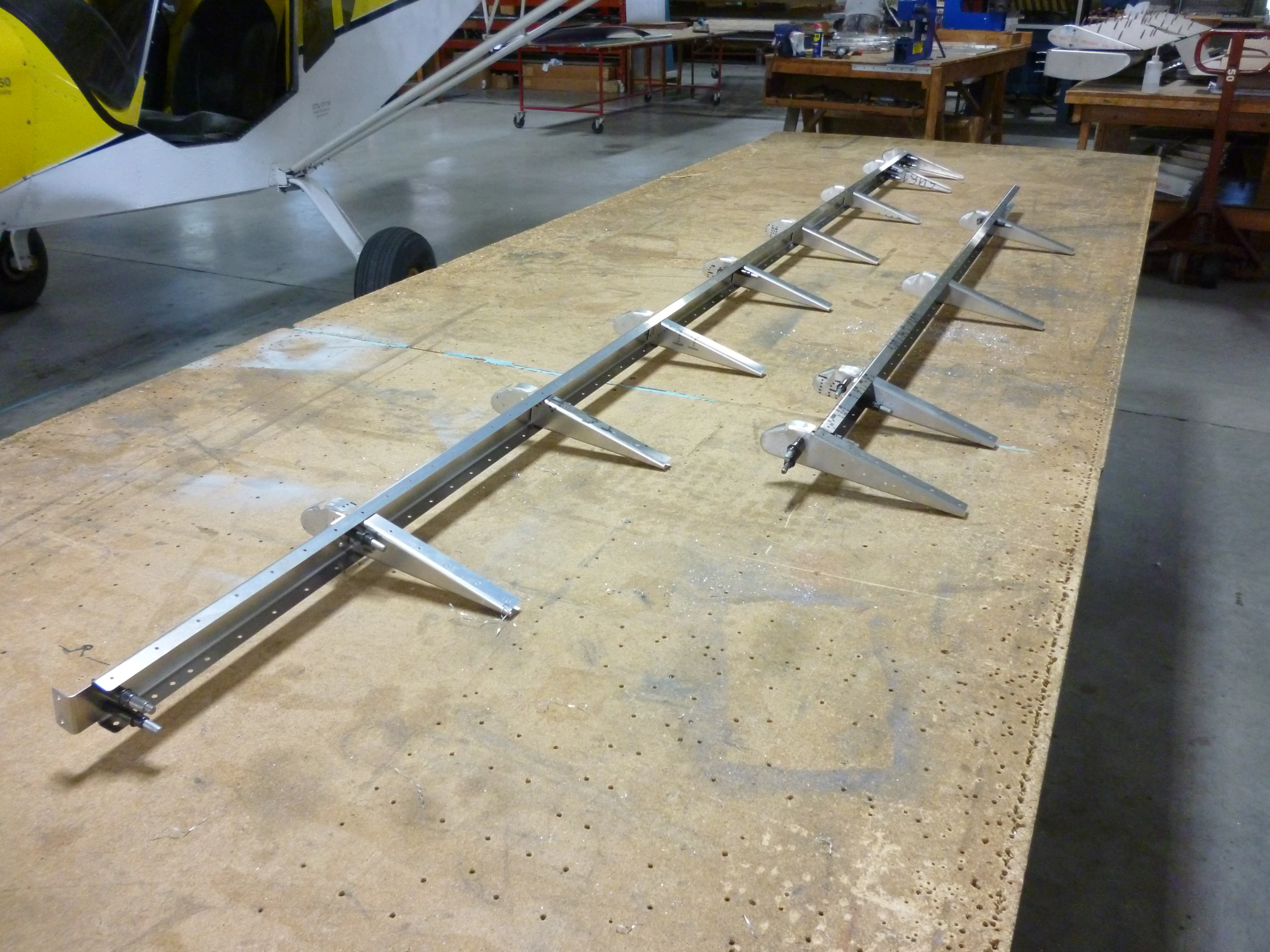

Левая внутренняя секция
После завершения правого каркаса соберите левый до той же стадии с соблюдением зеркальности.
Сверить со строкой IPL

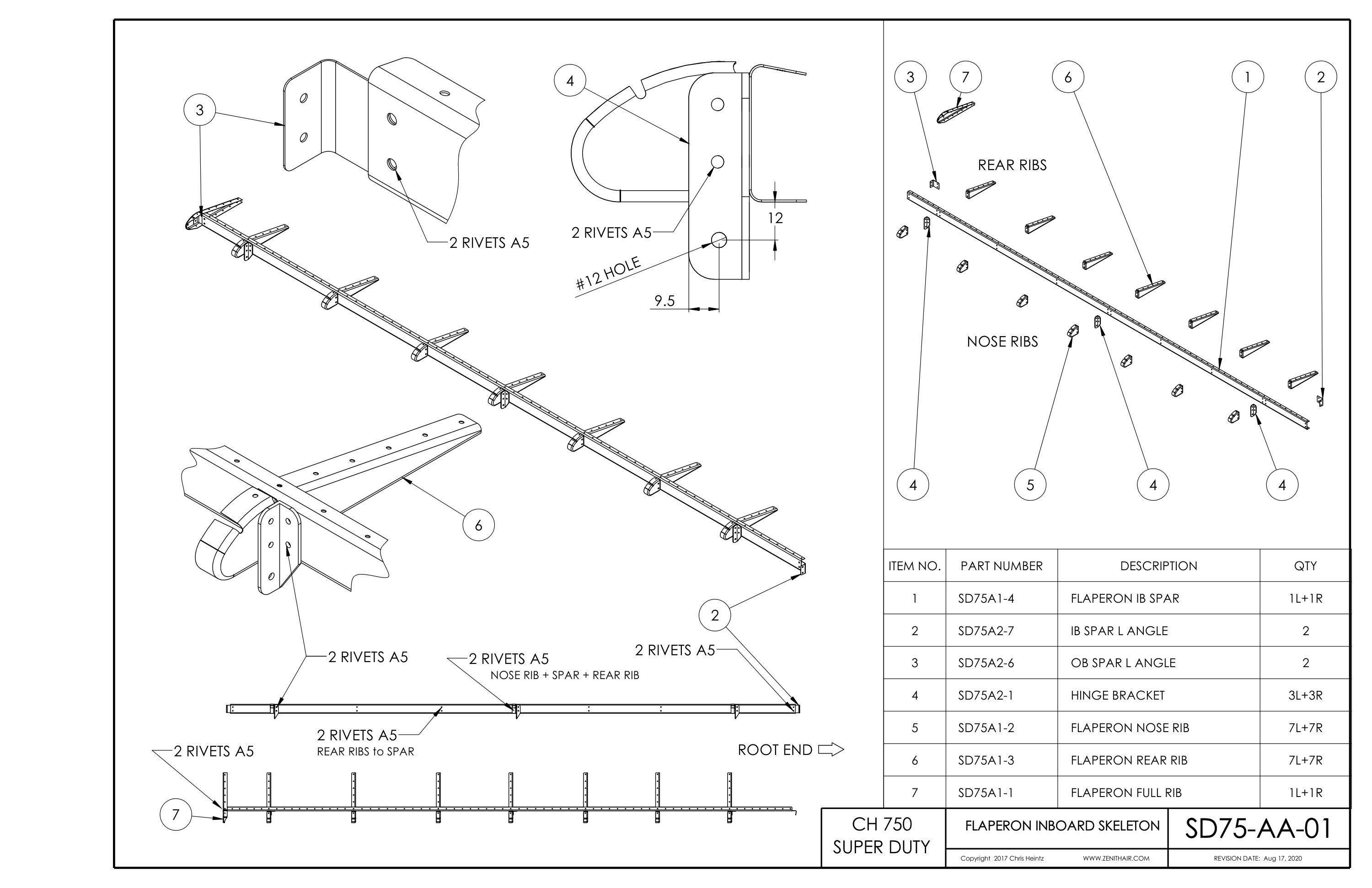

Сборочный чертёж SD75-AA-01
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
