Задний уголок корня крыла
SD75W5-7 WING ROOT REAR ANGLE — задний уголок корня крыла. Его задняя часть остаётся плоской, чтобы перекрывать сверху обшивку задней кромки.

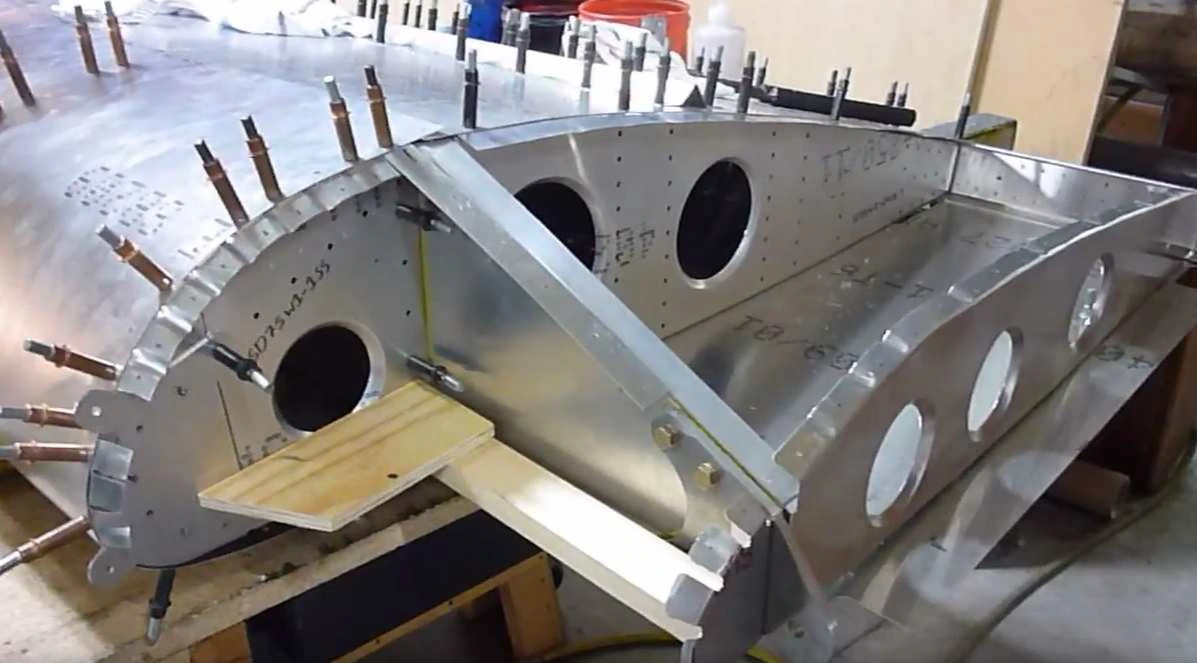

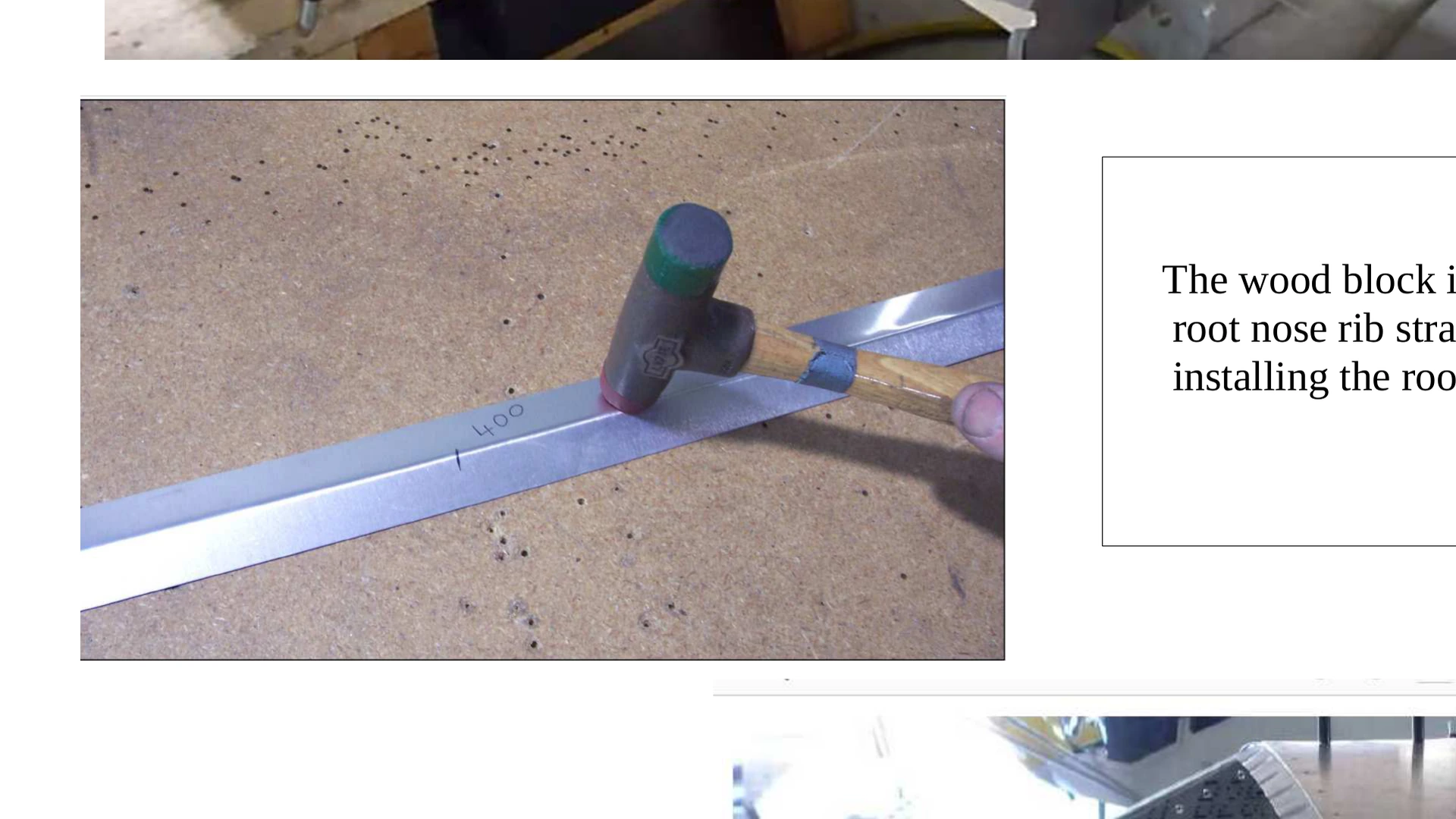

Деревянная подкладка удерживает корневую носовую нервюру прямой при установке корневой обшивки.
Сверить с исходным текстом
Страница 2 из 4
Передний уголок корня крыла

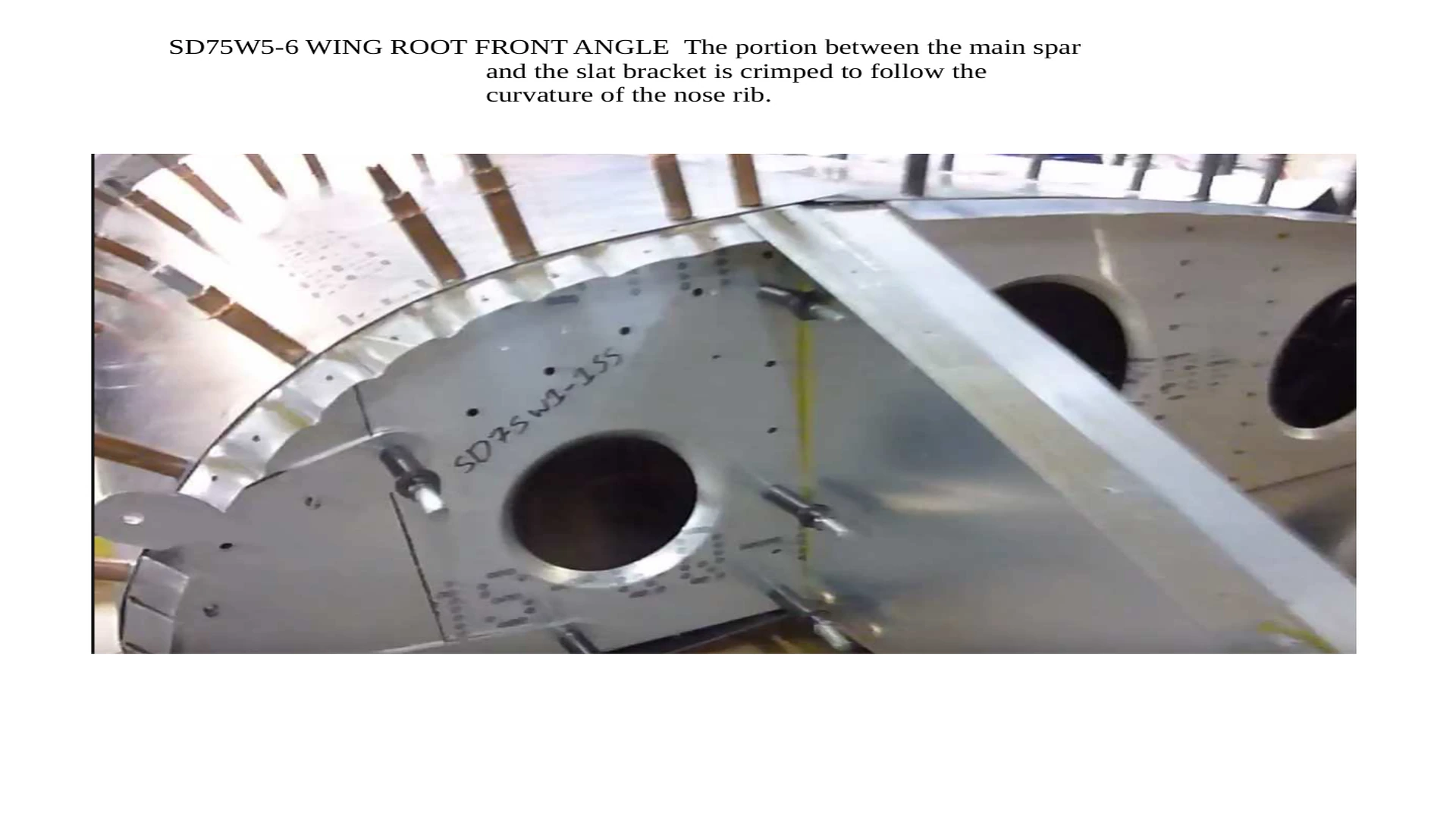

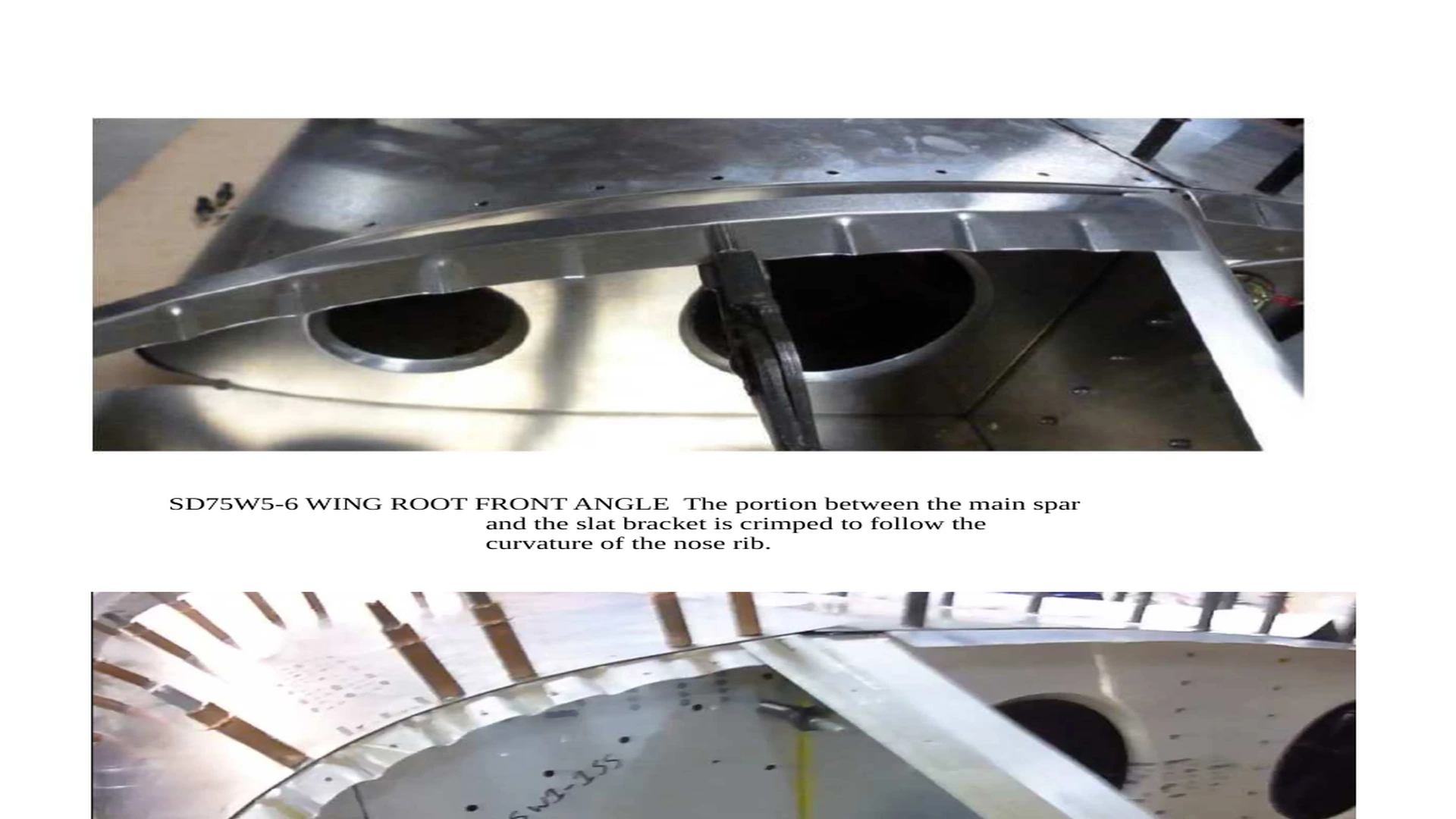

SD75W5-6 WING ROOT FRONT ANGLE — передний уголок корня крыла. Участок между главным лонжероном и кронштейном предкрылка поджимают, чтобы придать ему кривизну носовой нервюры.
Сверить с исходным текстом
Страница 3 из 4
Подгонка корневой обшивки

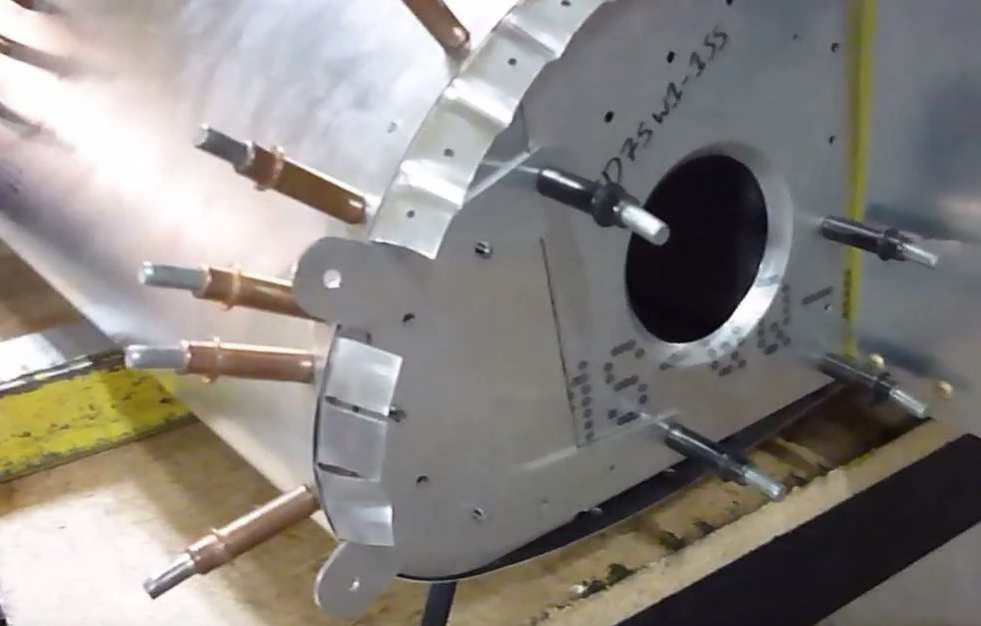

Форму уголка у передней кромки получают разгрузочными надрезами на его внутренней полке.

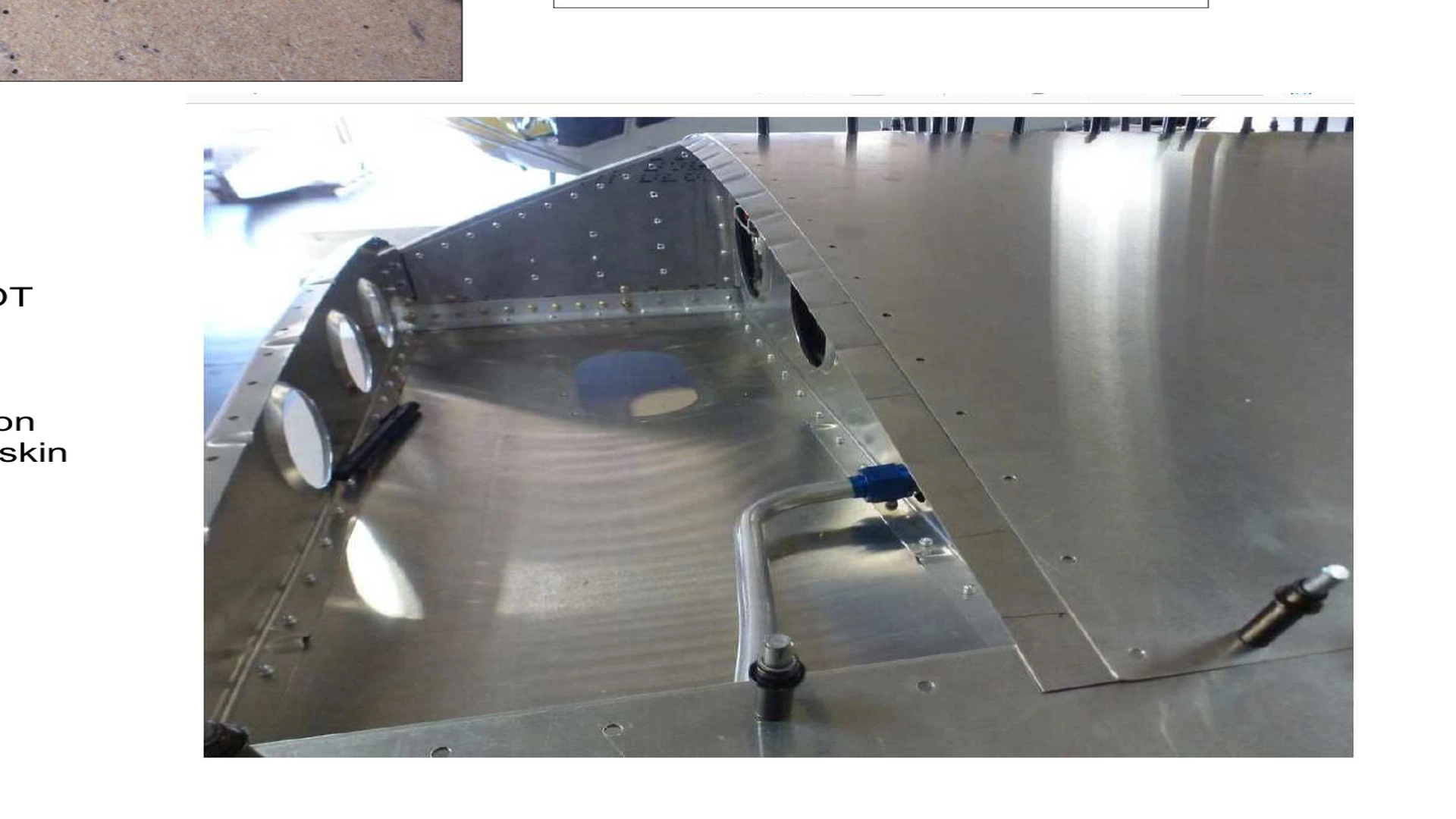

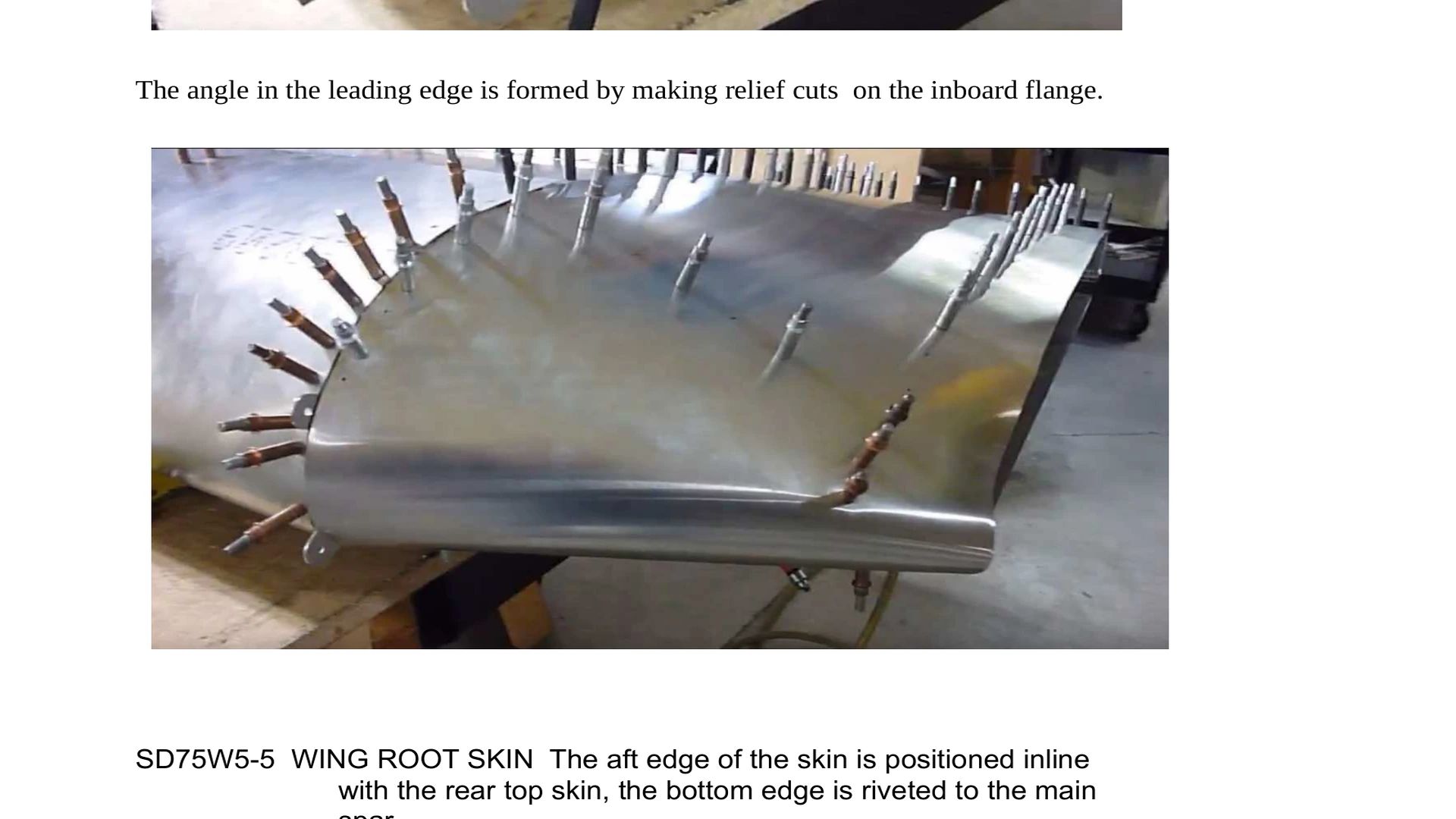

SD75W5-5 WING ROOT SKIN — корневая обшивка крыла. Заднюю кромку совмещают с задней верхней обшивкой; нижнюю кромку приклёпывают к главному лонжерону.
Сверить с исходным текстом
Страница 4 из 4
Ряд заклёпок над лонжероном

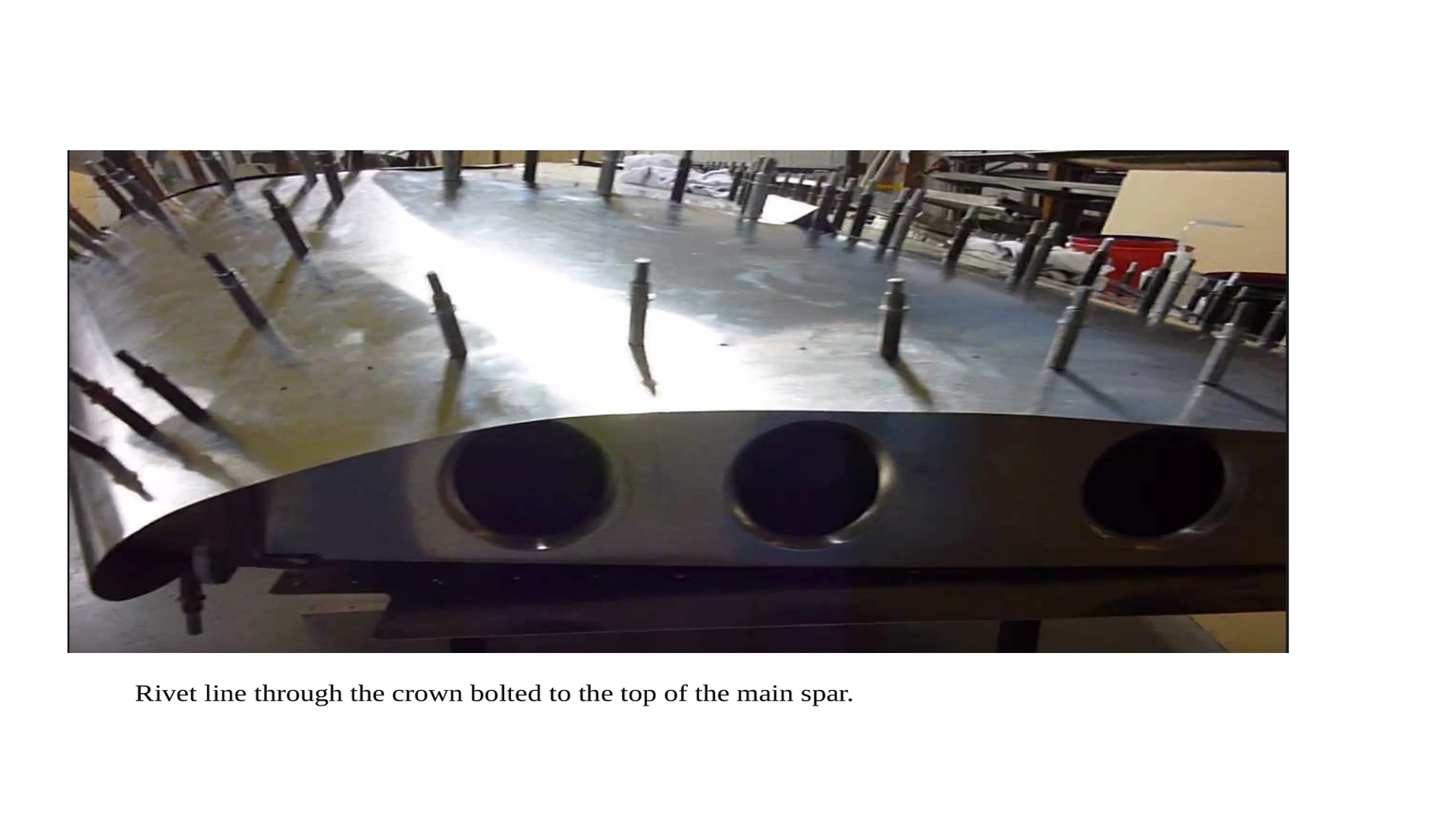

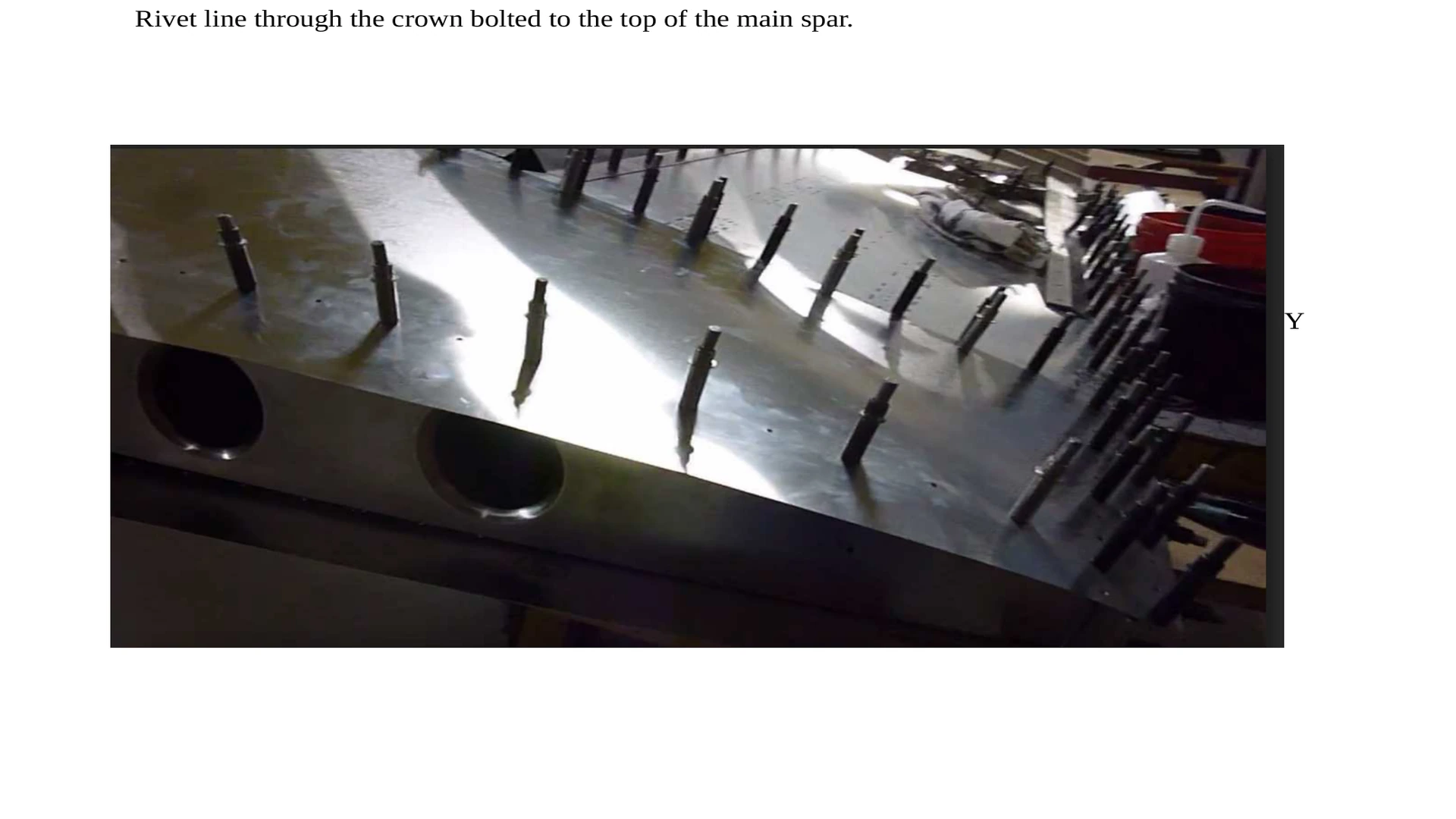

Ряд заклёпок проходит через верхнюю изогнутую накладку, закреплённую болтами сверху главного лонжерона. Буква Y сохранена как метка на исходной фотографии; отдельного размера или операции для неё здесь не задано.
