Редакция и применимость
Справочный альбом, вложенный в папку SD, показывает CH 750 STOL и CH 801. Это не утверждённое размещение портов на SD: на странице 4 прямо указана модель 801. Здесь сохранены сведения об арматуре и доступности обслуживания; положение портов на SD определяется применимой документацией, а не переносится с этих снимков.
Порядок просмотра
Страница 1 из 4
Перечень арматуры статической системы

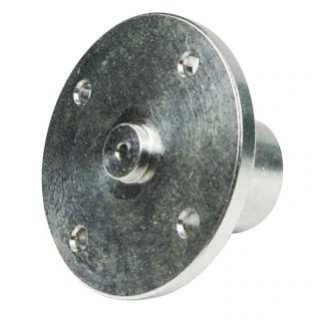

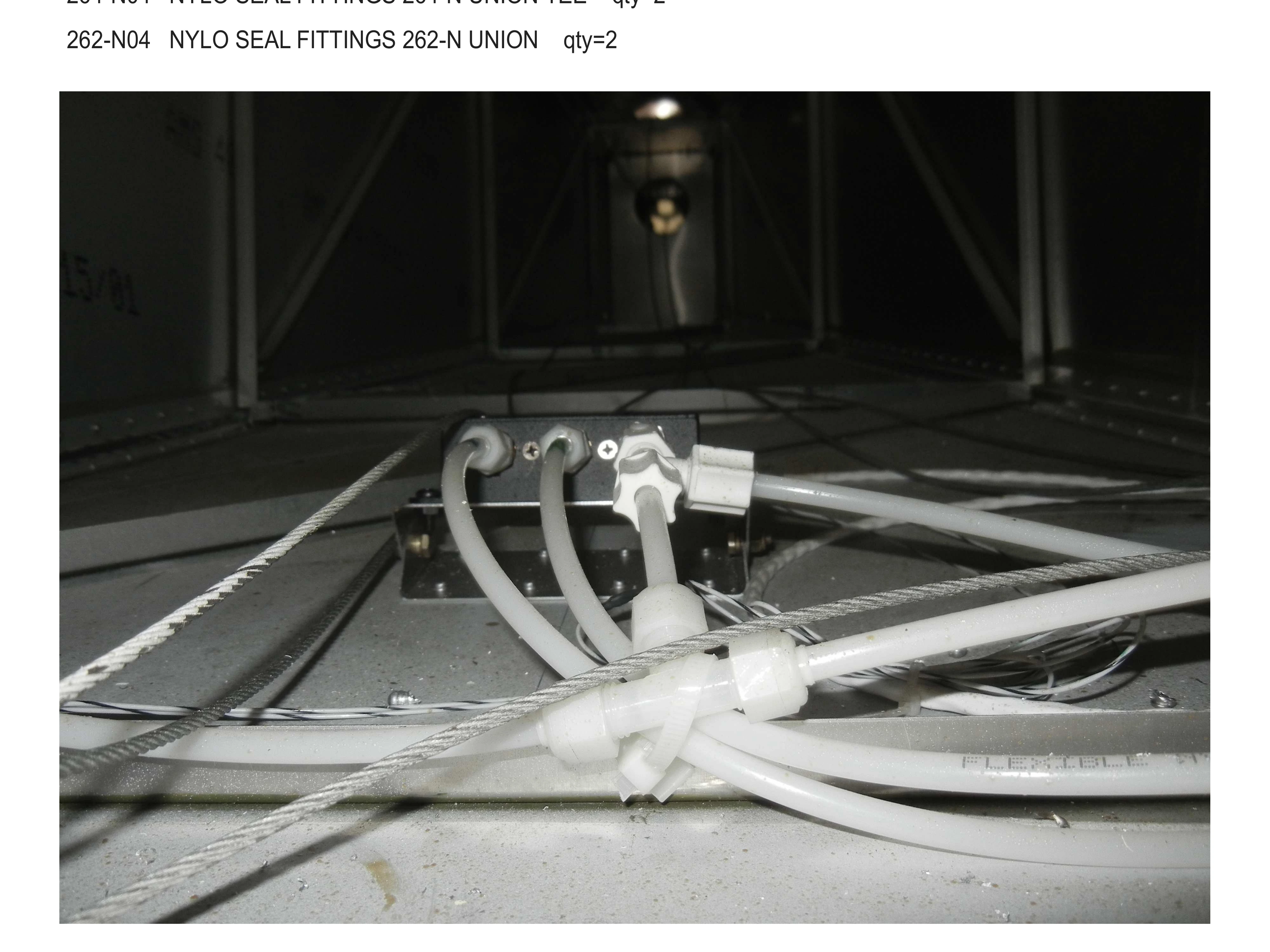

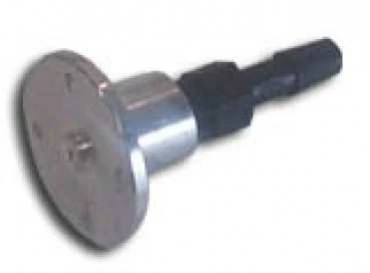

В справочном перечне указаны два алюминиевых статических порта Part #15160; пять соединителей NYLO SEAL 268-N04X02 (268-N MALE CONNECTOR); два тройника 264-N04 (264-N UNION TEE); две муфты 262-N04 (262-N UNION). Показан блок ADAHRS.
Примечание: это перечень из исходного альбома, а не проверенный подбор для любой приборной комплектации SD. Ссылки каталога и совместимость определяются по фактическому оборудованию.
Сверить с исходным текстом
Страница 2 из 4

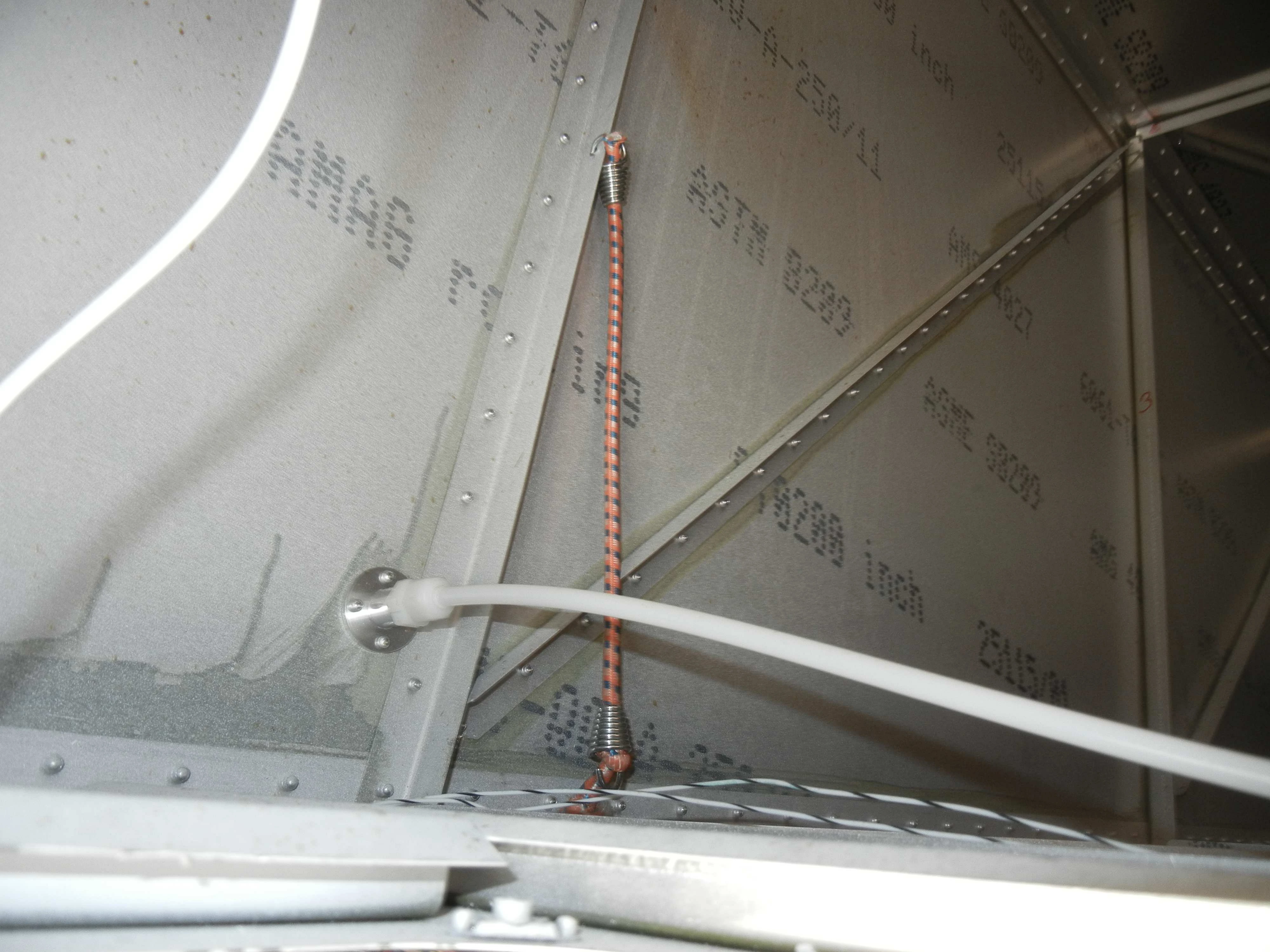

Пример на CH 750 STOL

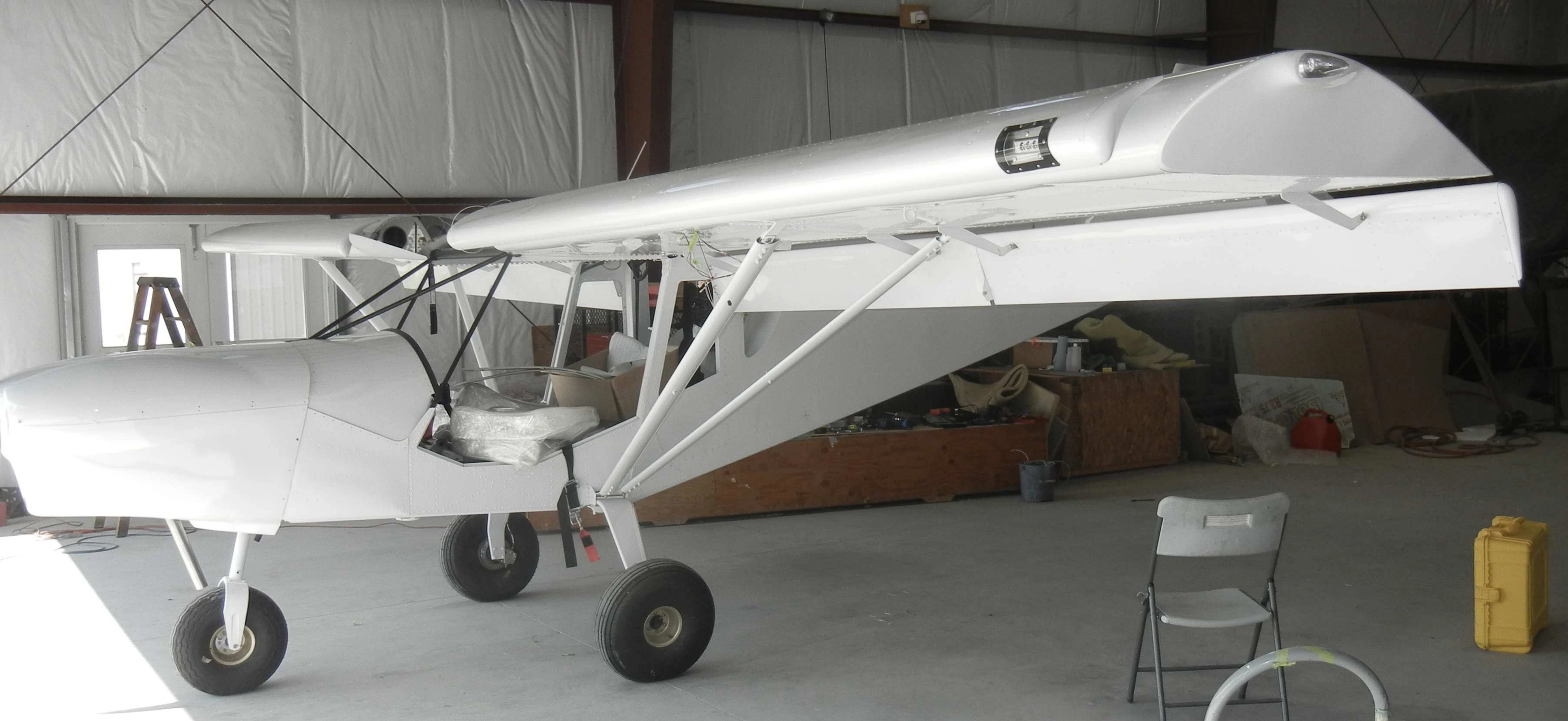

Фотография подписана «750 STOL». Она показывает справочный вариант установки на другой модификации; положение порта для SD по этому снимку не задаётся.
Сверить с исходным текстом
Страница 3 из 4

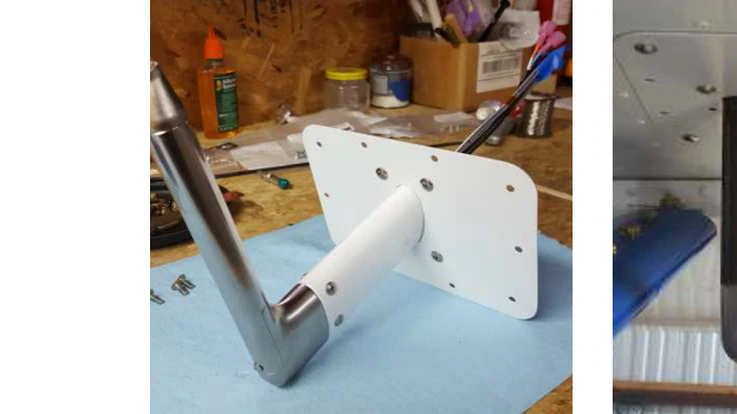

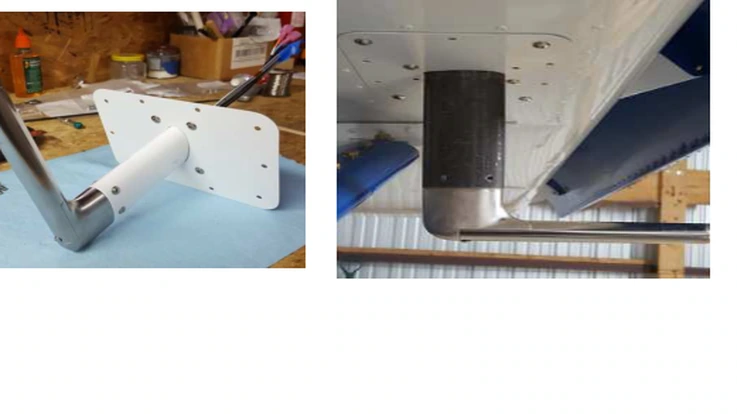

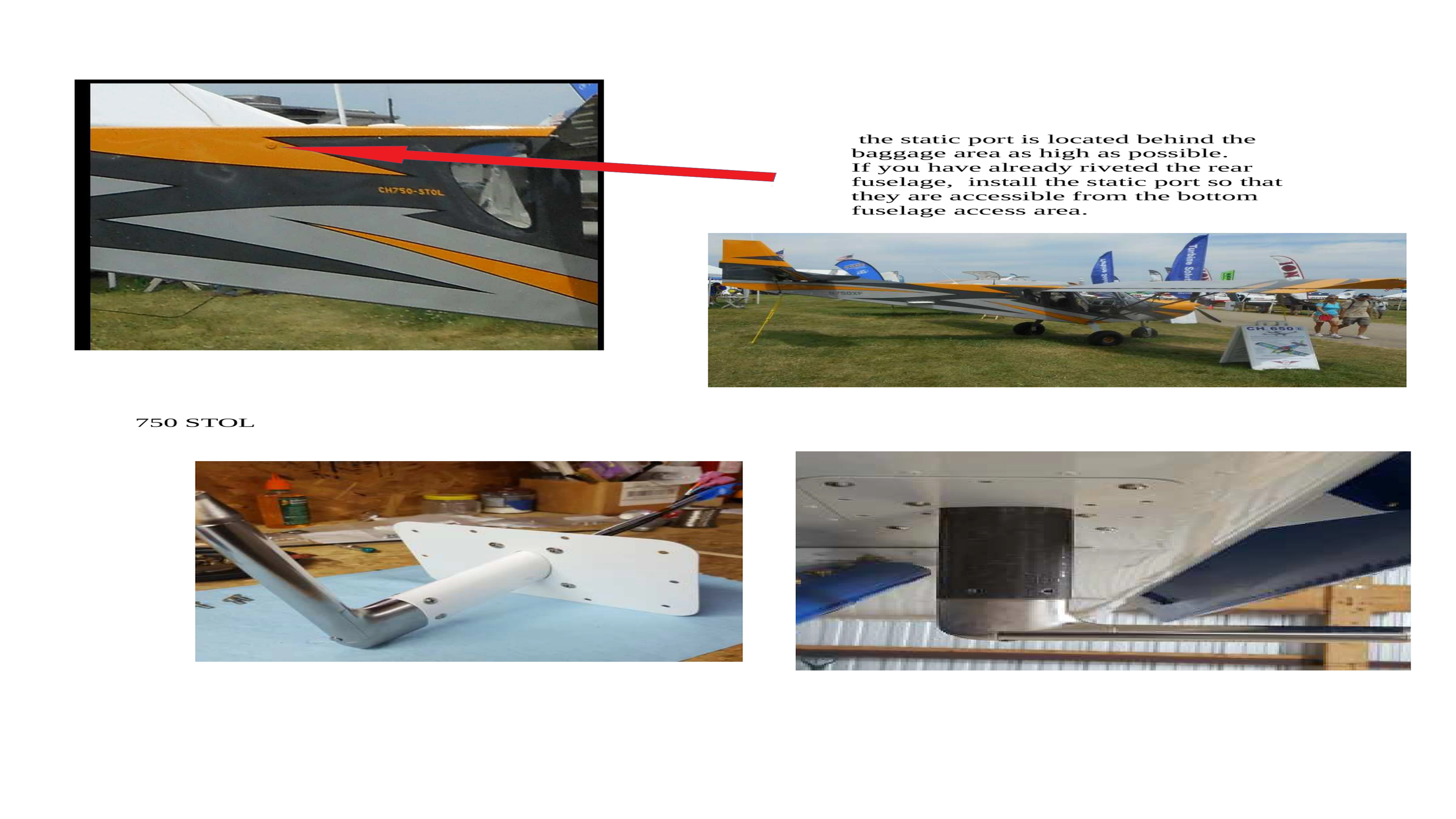

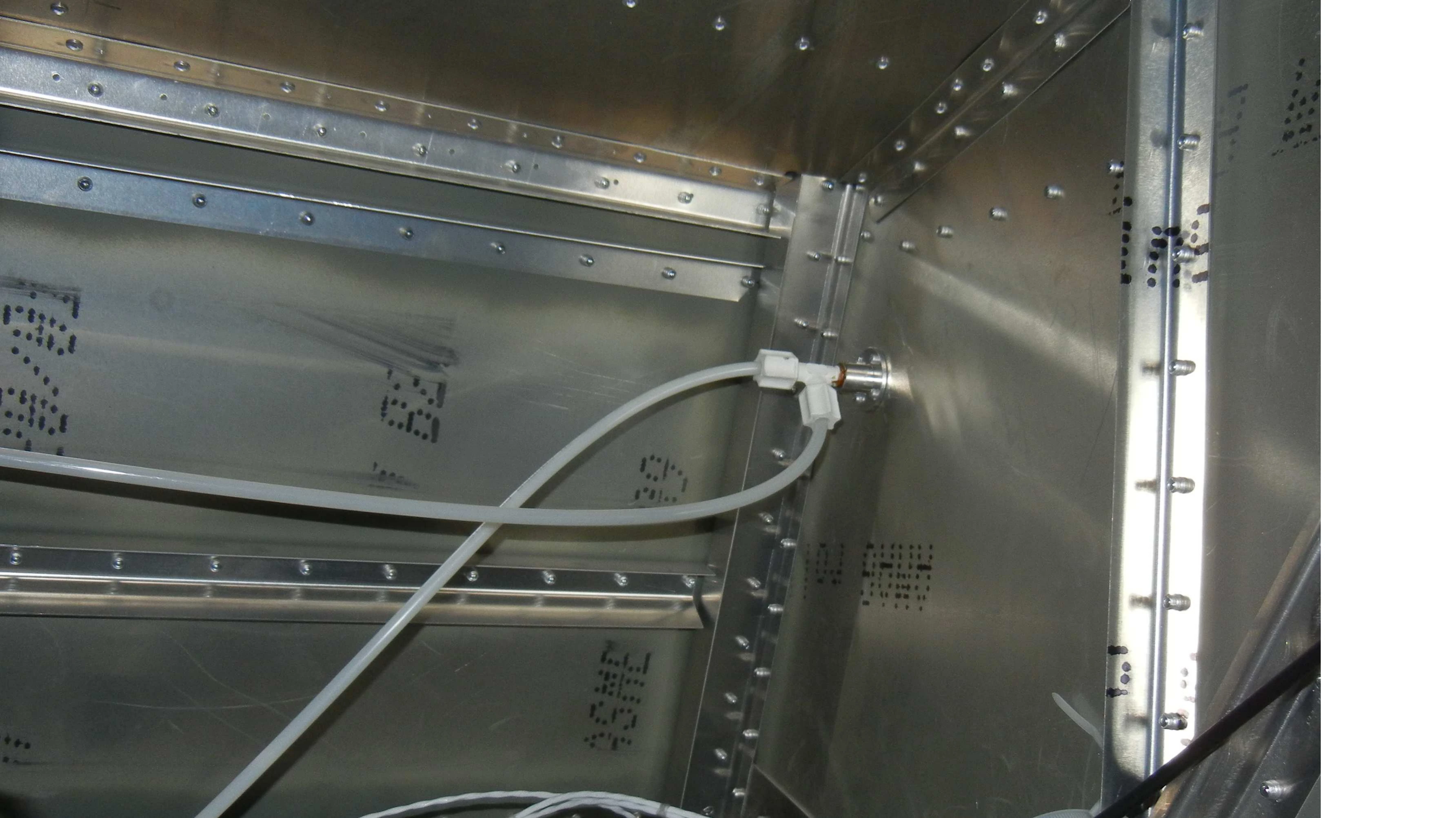

Доступ к портам за багажным отсеком

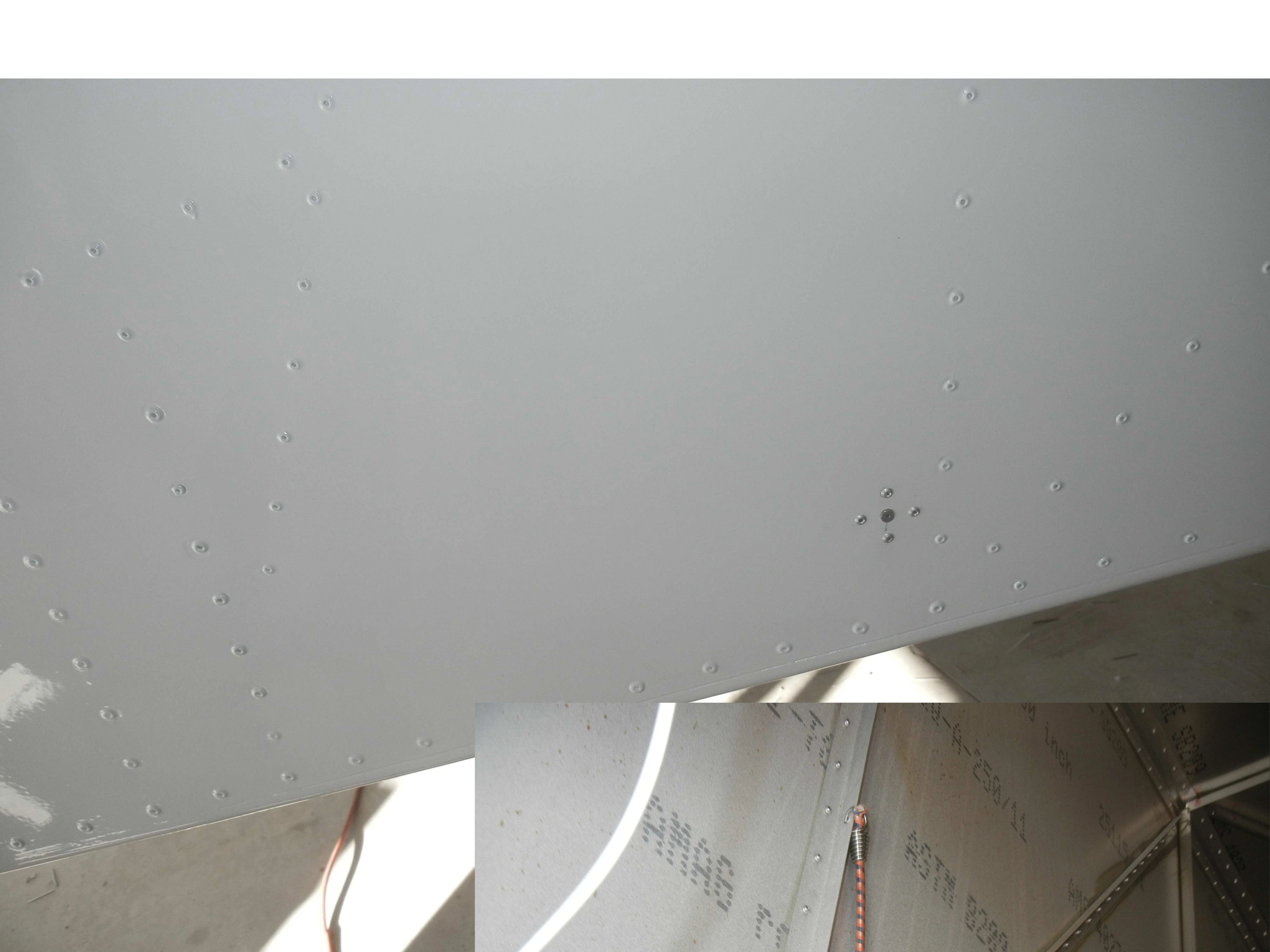

На показанном CH 750 STOL статический порт расположен за багажным отсеком как можно выше.
Если хвостовая часть уже склёпана, исходник рекомендует расположить порты так, чтобы к ним сохранялся доступ через нижний люк фюзеляжа. Для SD это пояснение доступности обслуживания, а не размерная инструкция размещения.
Сверить с исходным текстом
Страница 4 из 4

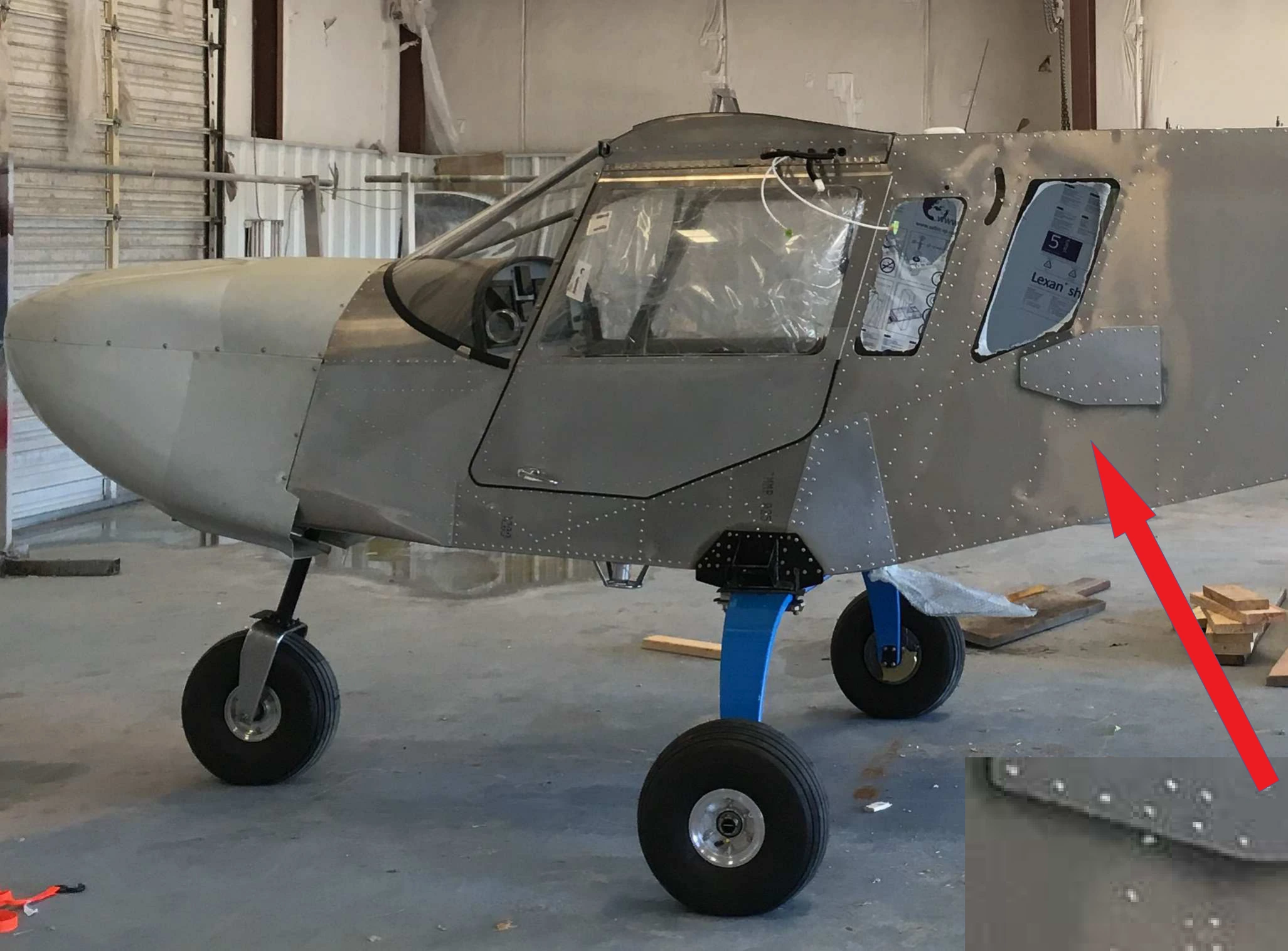

Пример на CH 801

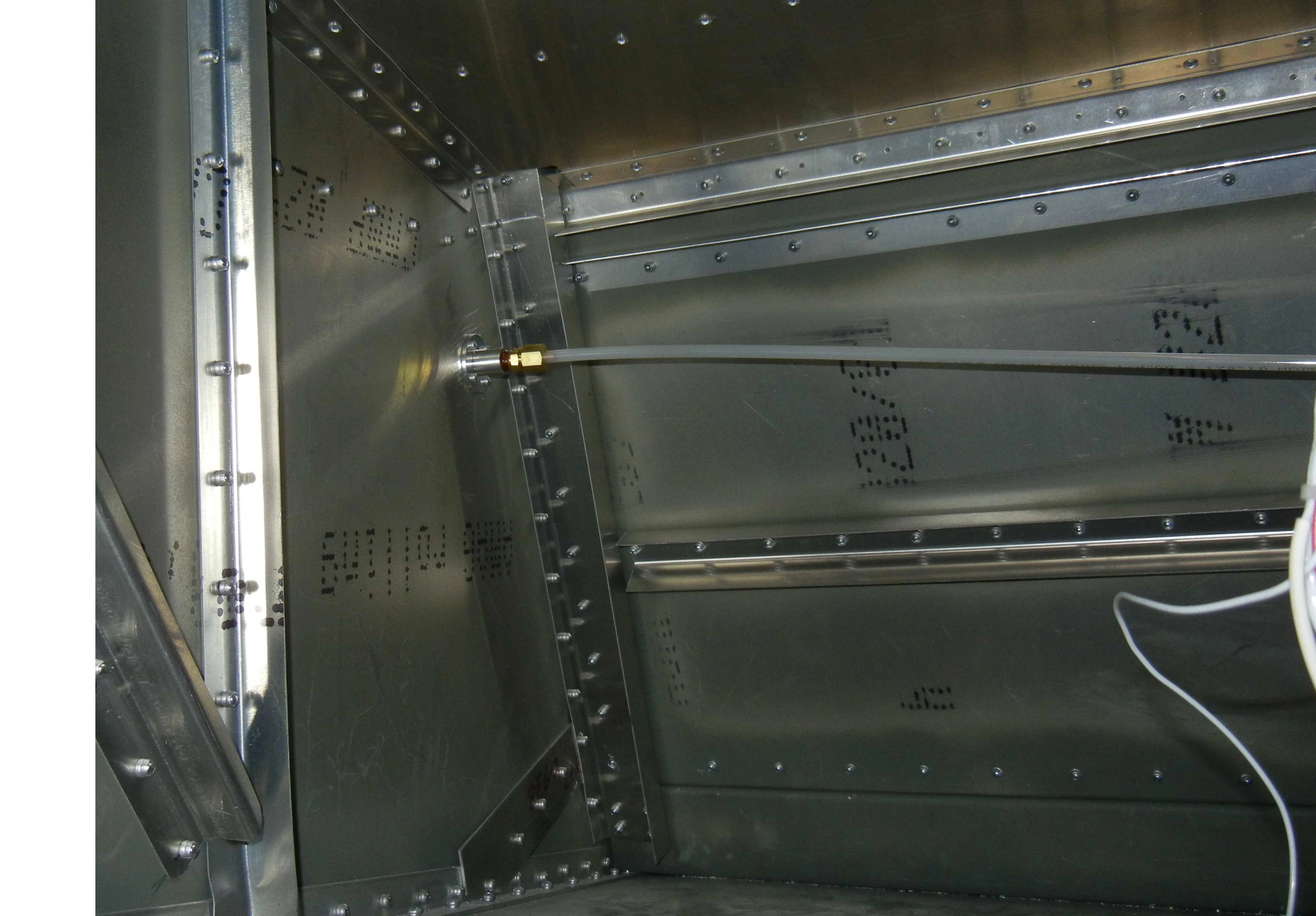

Исходная фотография подписана «801 static port». Это другой самолёт; его расположение порта и особенности обшивки на SD не переносятся.
