Поплавки: крепления к фюзеляжу
Источники и применимость
Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.
Обозначение в исходном альбоме
1 — FLOAT INSTALLATION — Front Fitting Dimension 1.4.jpgЧто относится к SD

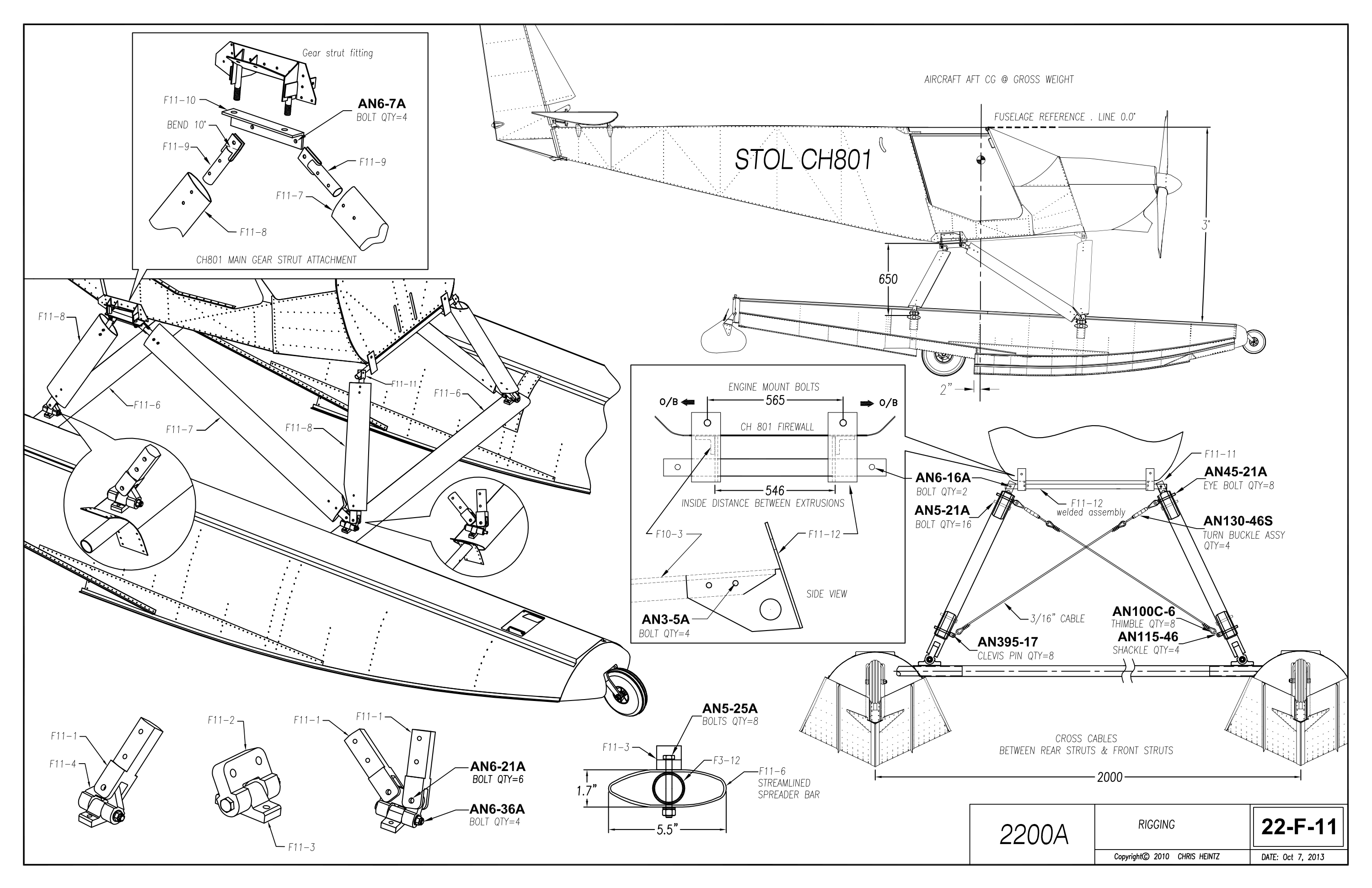

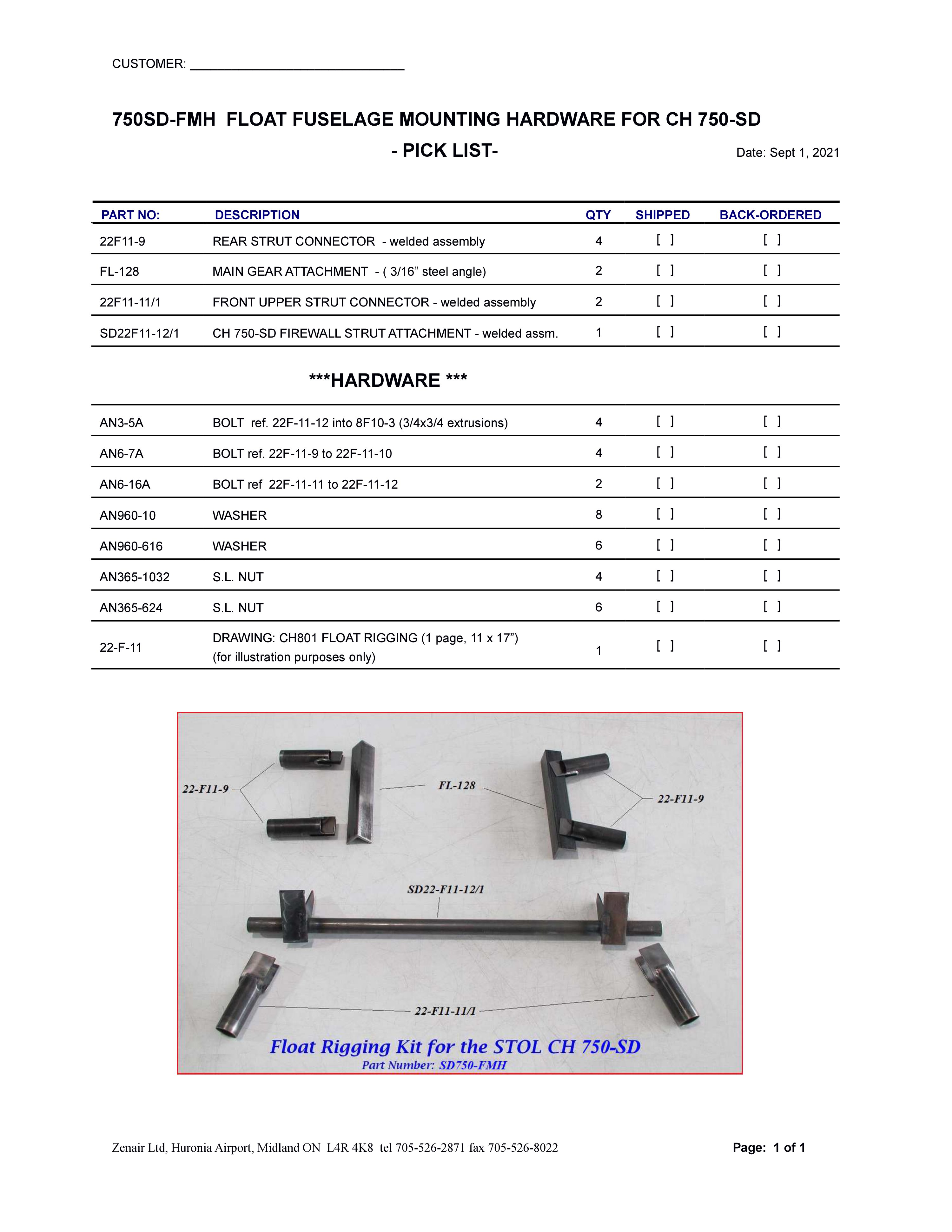

В комплекте имеется упаковочный список 750SD-FMH от 01.09.2021 именно для CH 750-SD. Прилагаемый лист 22-F-11 подписан CH801 и самим списком разрешён только как иллюстрация. Это не комплект размерных установочных чертежей поплавков CH 750 SD.
Детали крепления
Обозначение в исходном альбоме

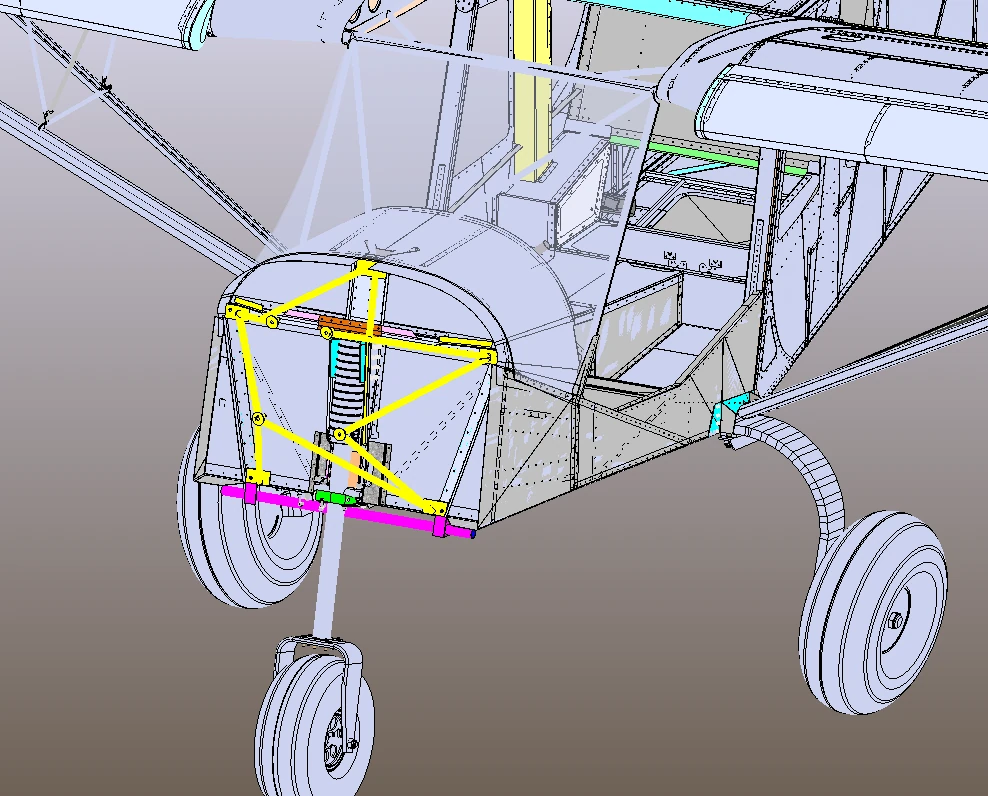

0375 engine mount — float fitting.png
Обозначение в исходном альбоме

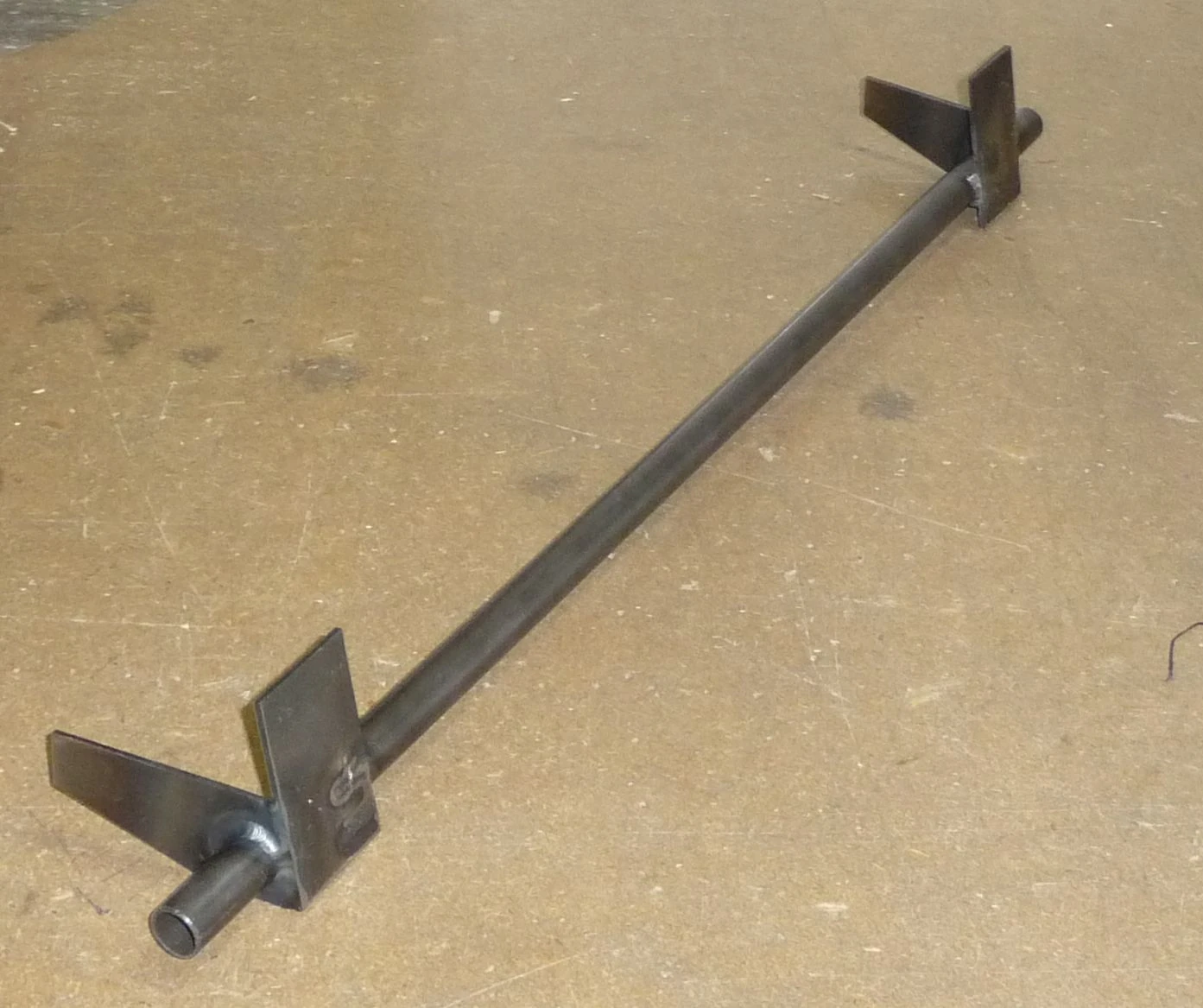

SD75-F-11-12.jpgПо списку SD: четыре задних сварных соединителя 22F11-9, две стальные опоры основного шасси FL-128 толщиной 3/16”, два передних верхних соединителя 22F11-11/1 и один сварной узел противопожарной перегородки SD22F11-12/1.
Метизы по упаковочному списку
Указаны четыре AN3-5A, четыре AN6-7A и два AN6-16A; шайбы AN960-10 — восемь, AN960-616 — шесть, гайки AN365-1032 — четыре, AN365-624 — шесть. Их привязки приведены в исходном списке, а не восстановлены по перспективному виду.
Пределы имеющихся материалов

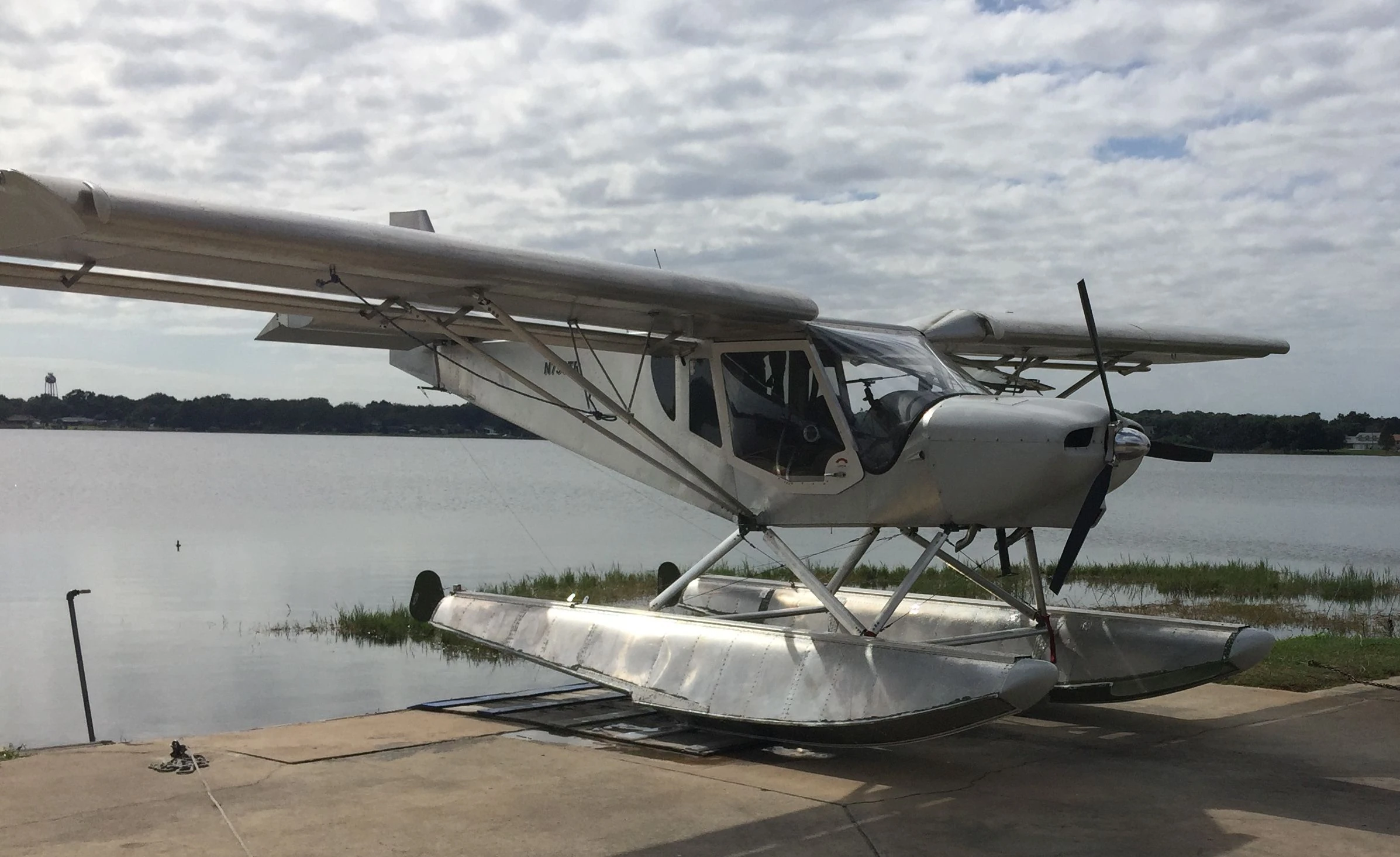

Фото крепления у моторамы и сварной траверсы показывают состав собственного варианта; фото самолёта на воде — общий пример. Угол установки, центровка, нагрузки, длины и сверление поплавочных подкосов здесь не назначаются: для них в местном наборе отсутствует полный применимый SD-комплект.
Дополнительные общие виды (2)
Обозначение в исходном альбоме

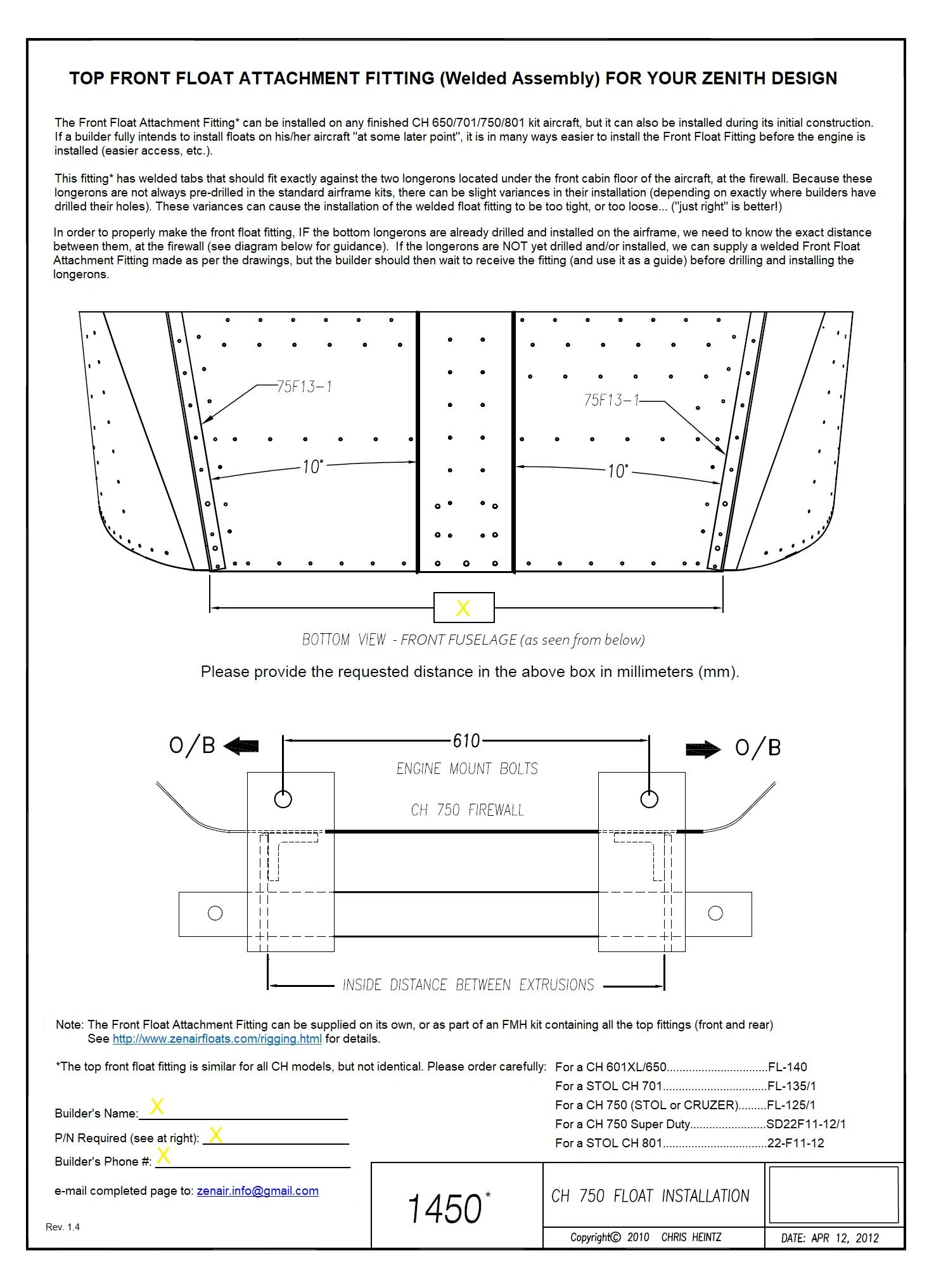

1 — FLOAT INSTALLATION — Front Fitting Dimension 1.4.jpg
Обозначение в исходном альбоме
750A.jpgПолный сборочный лист: размеры и таблица деталей
На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
