Состав местного комплекта

Собственные листы SD75-BRS-01 и SD75-BRS-02 от 10 и 12 мая 2021 относятся к подготовке фюзеляжа для крепления BRS-08. Фотоальбом показывает усиления и проём. Полной инструкции конкретной парашютной системы с её крепежом, стропами, пиротехническим узлом и обслуживанием эти два листа не заменяют.

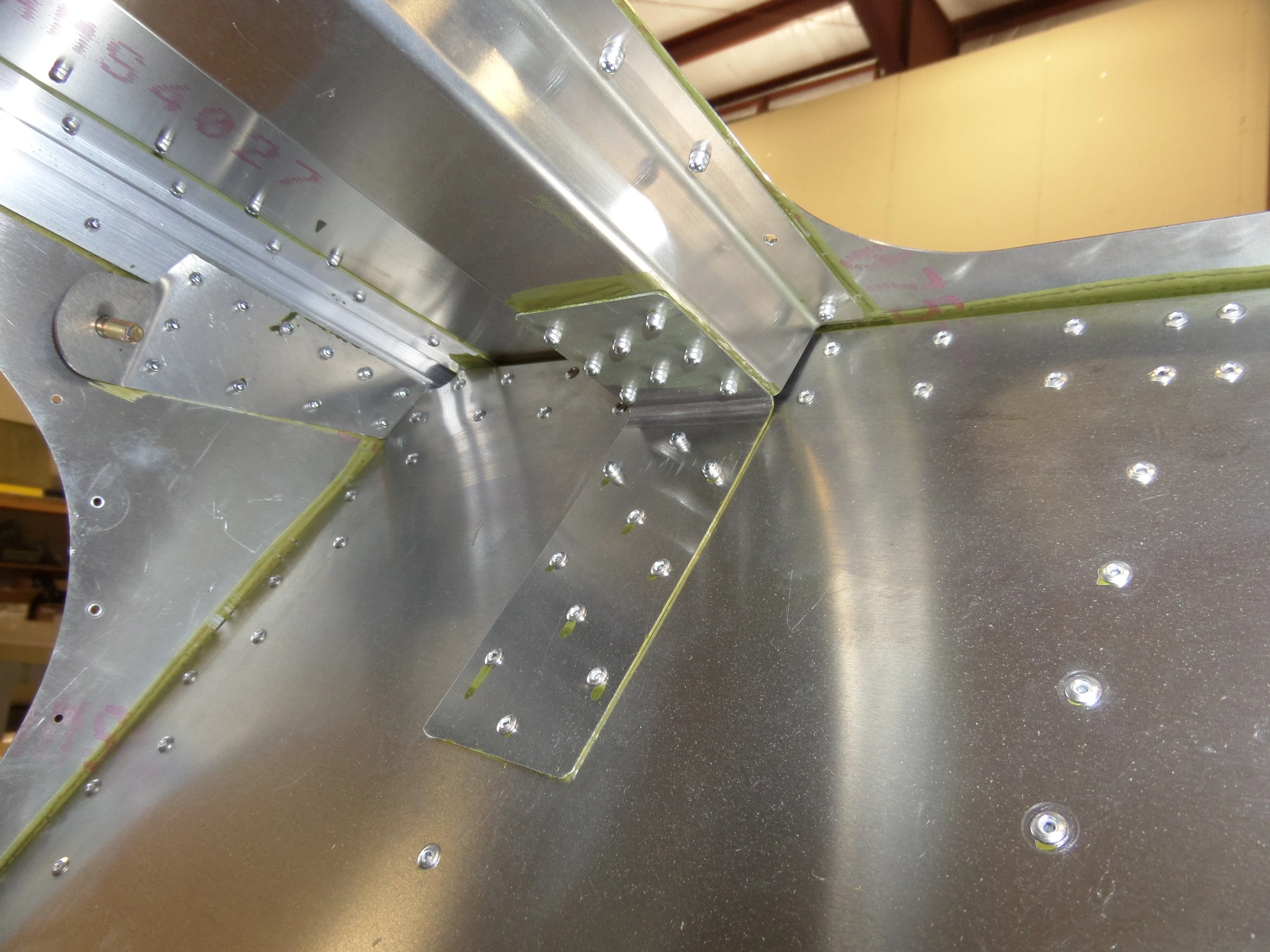

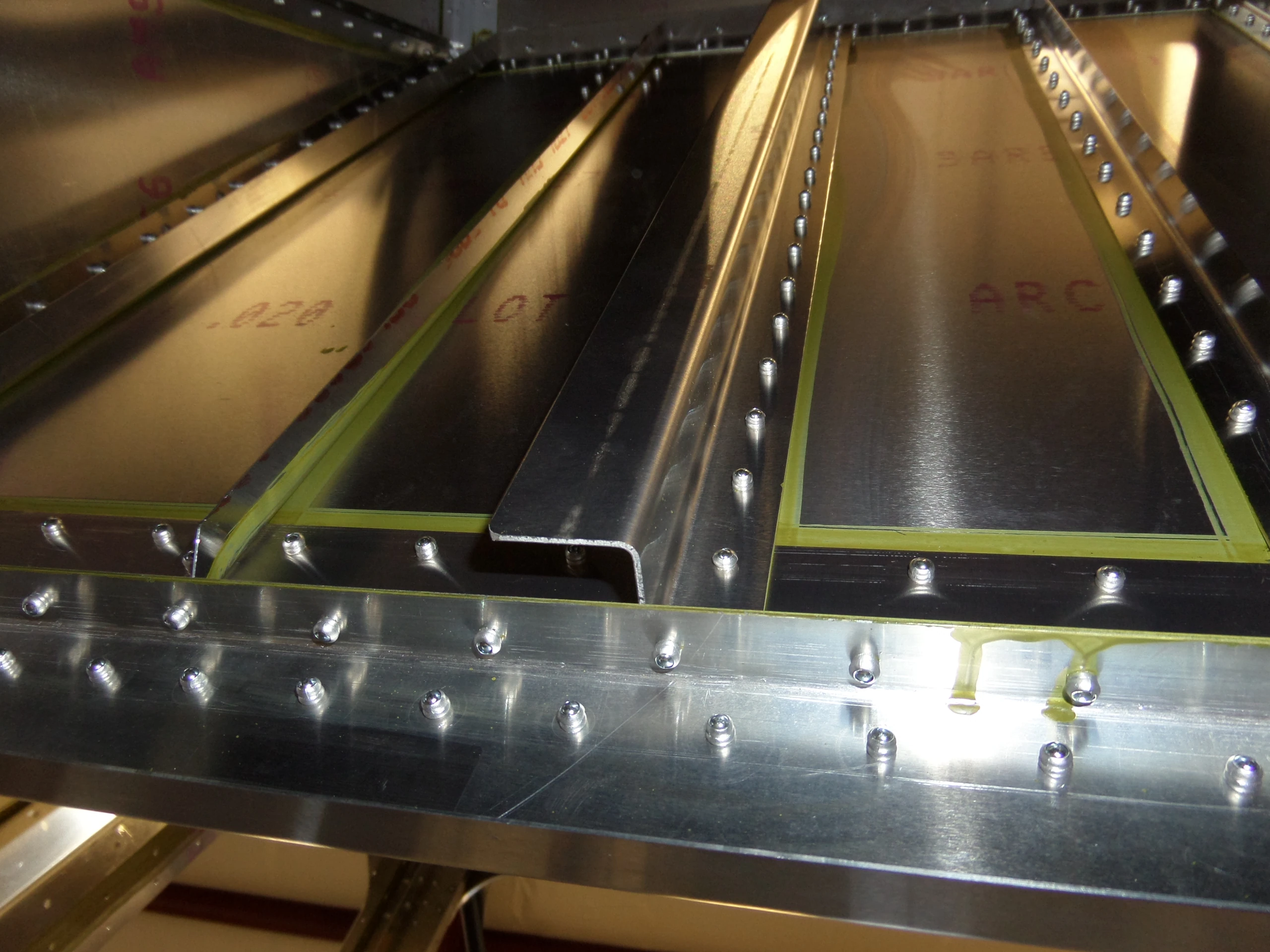

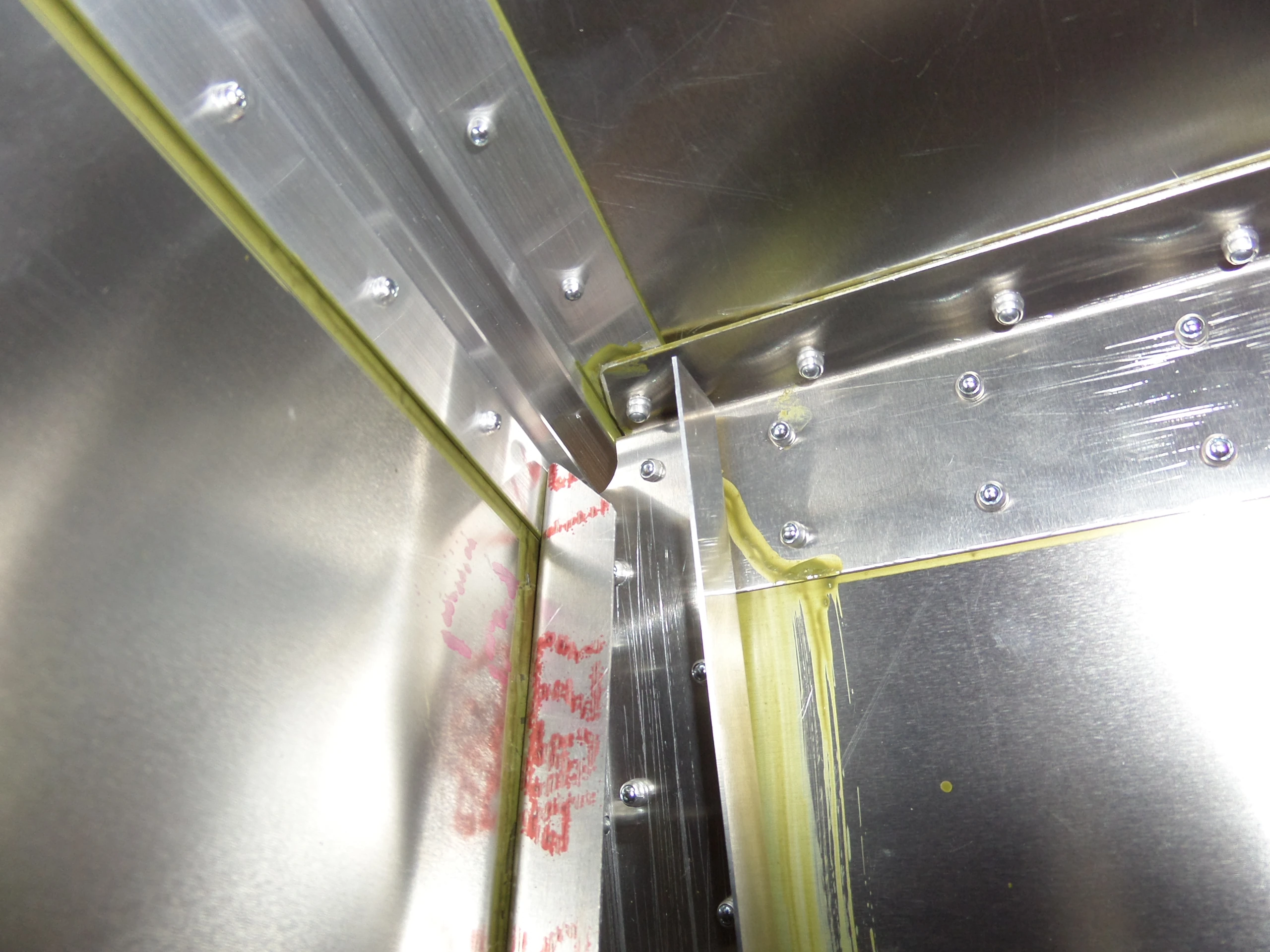

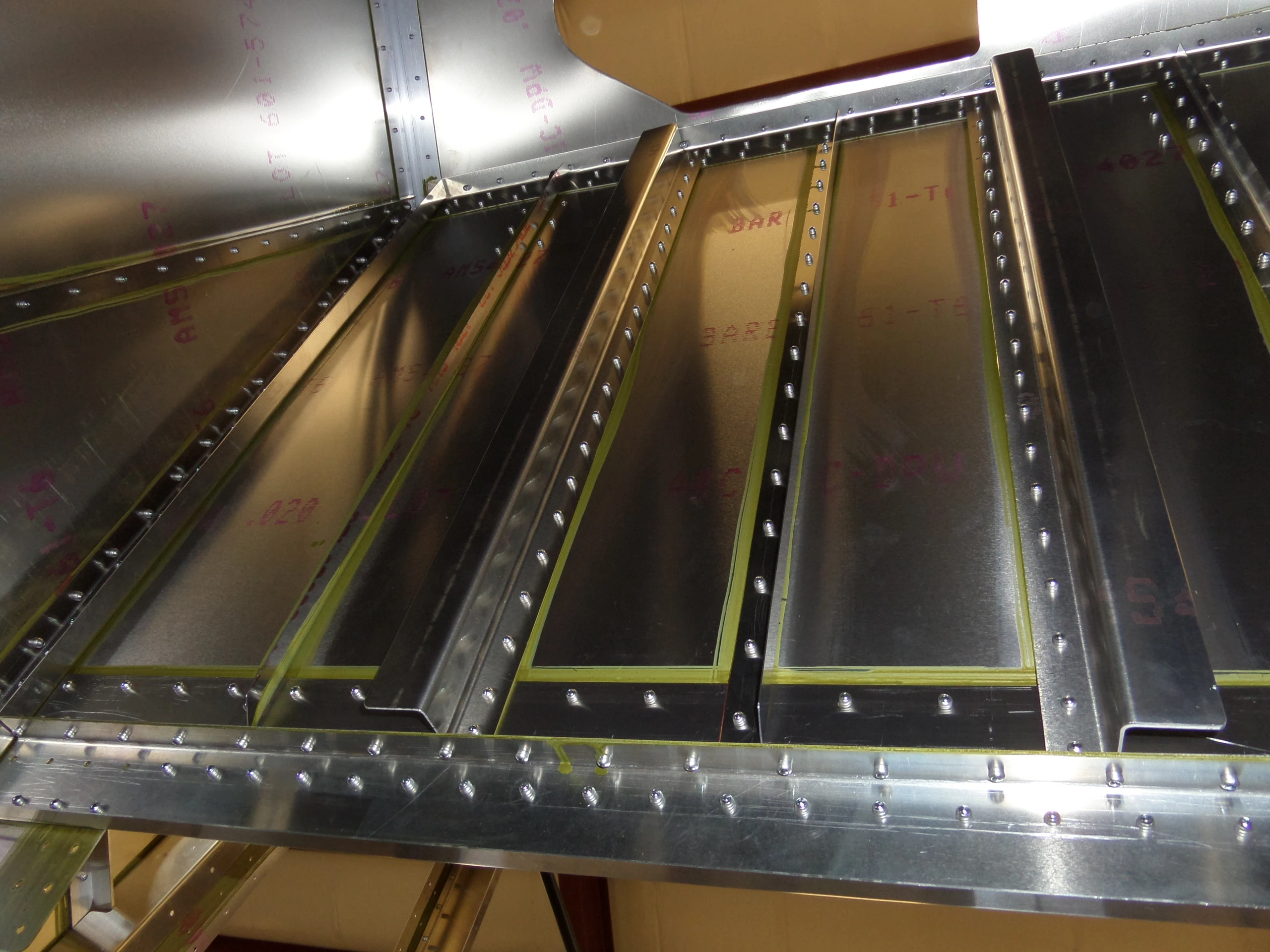

Усиления перегородки

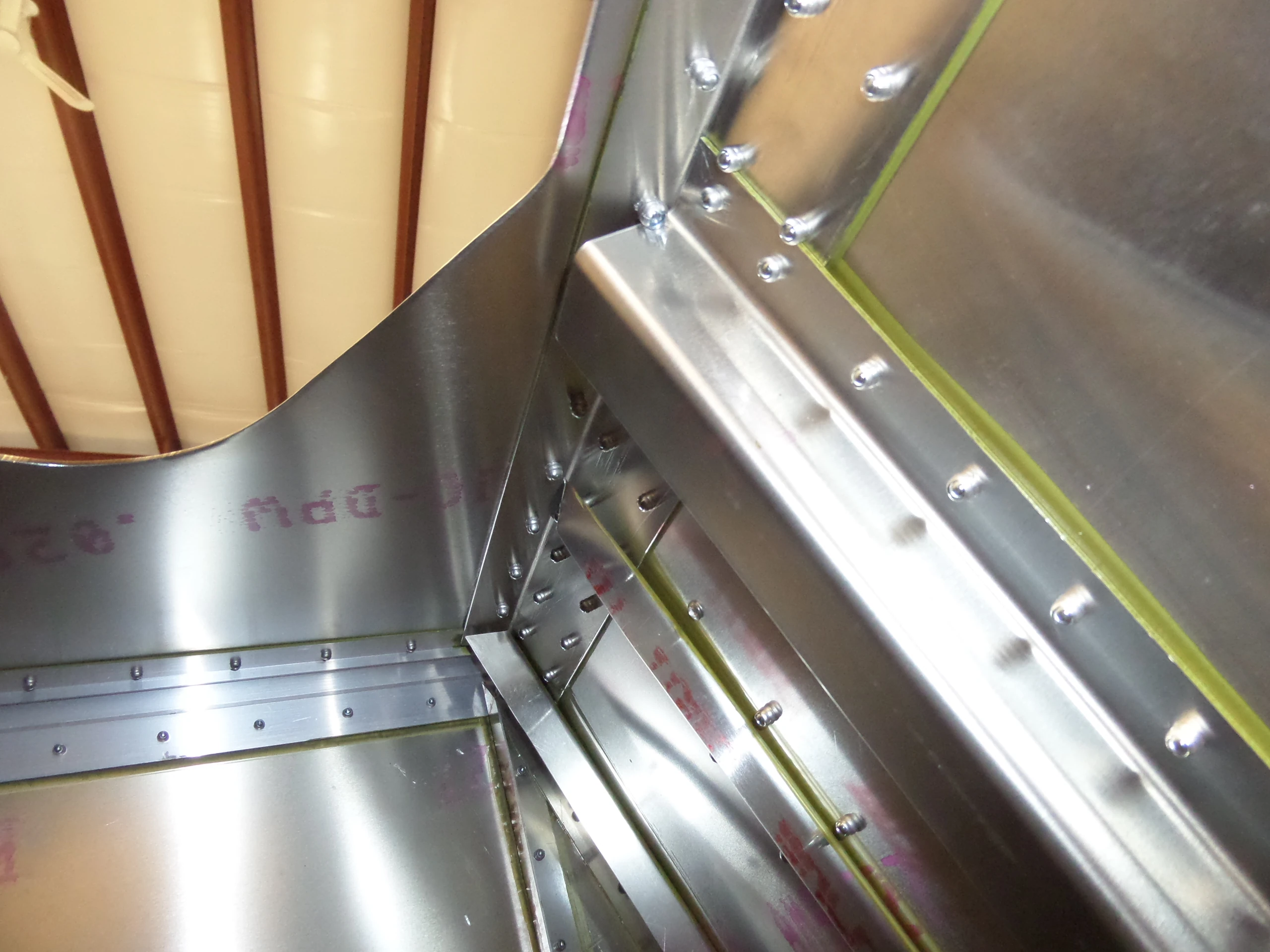

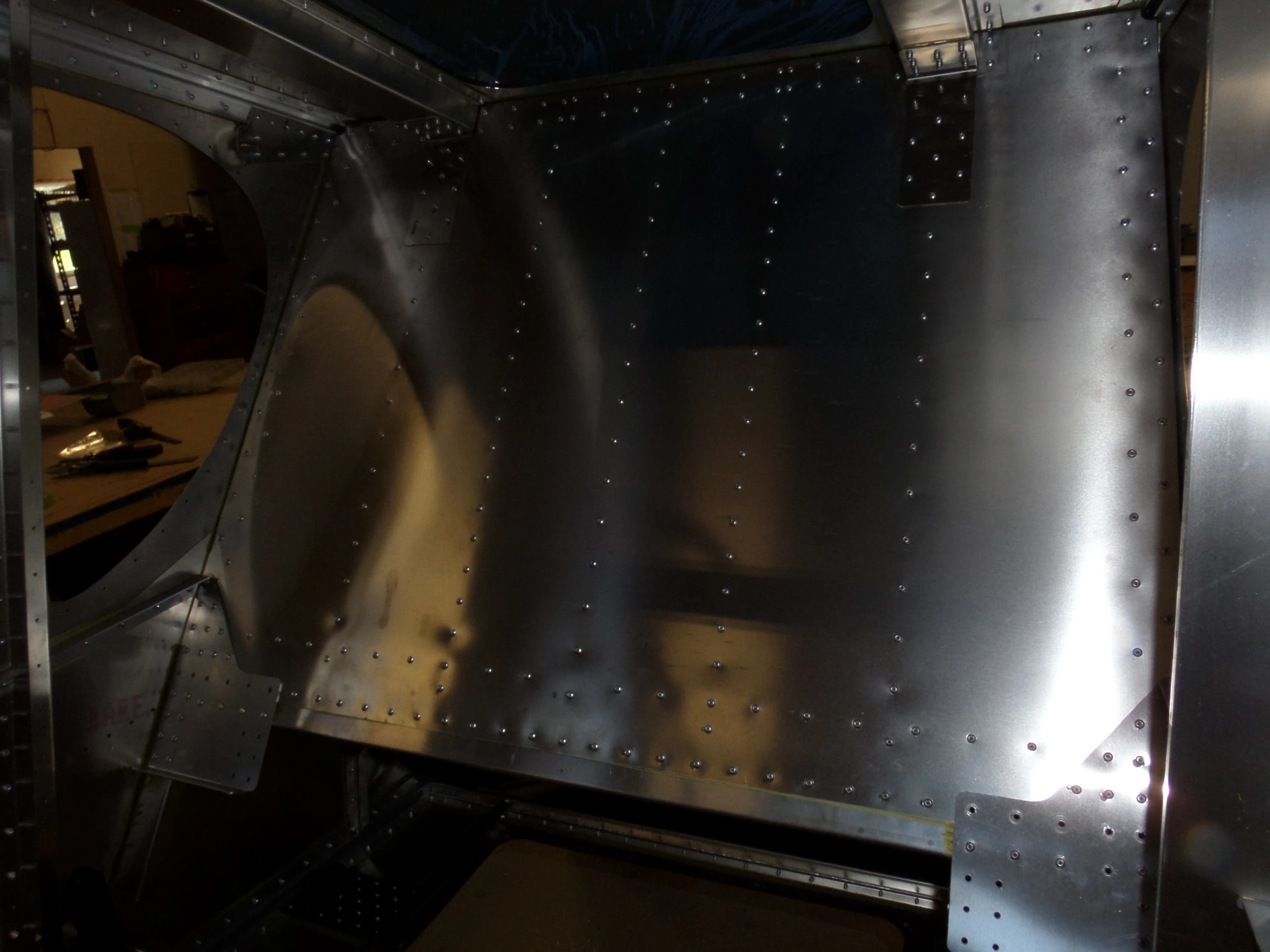

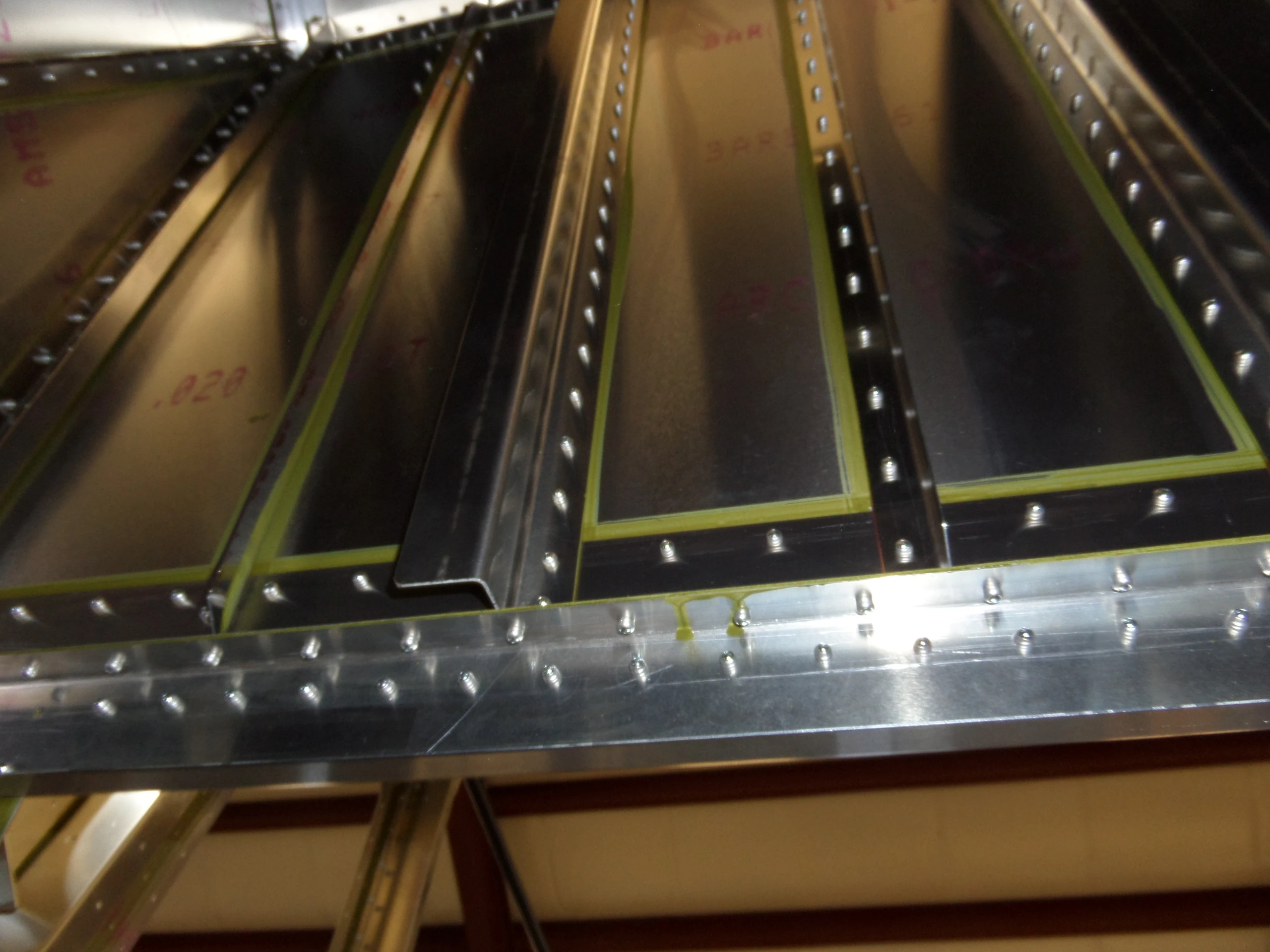

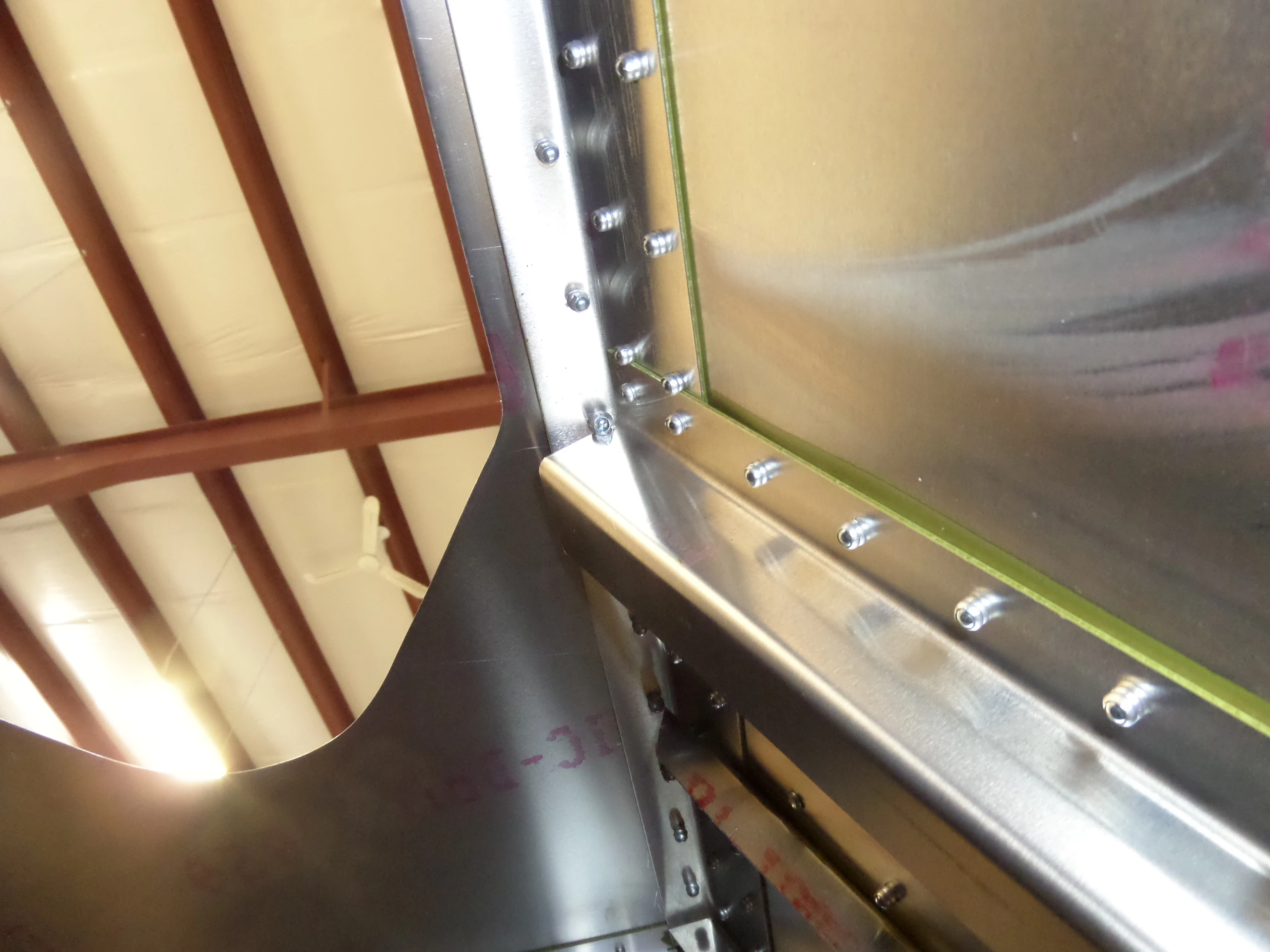

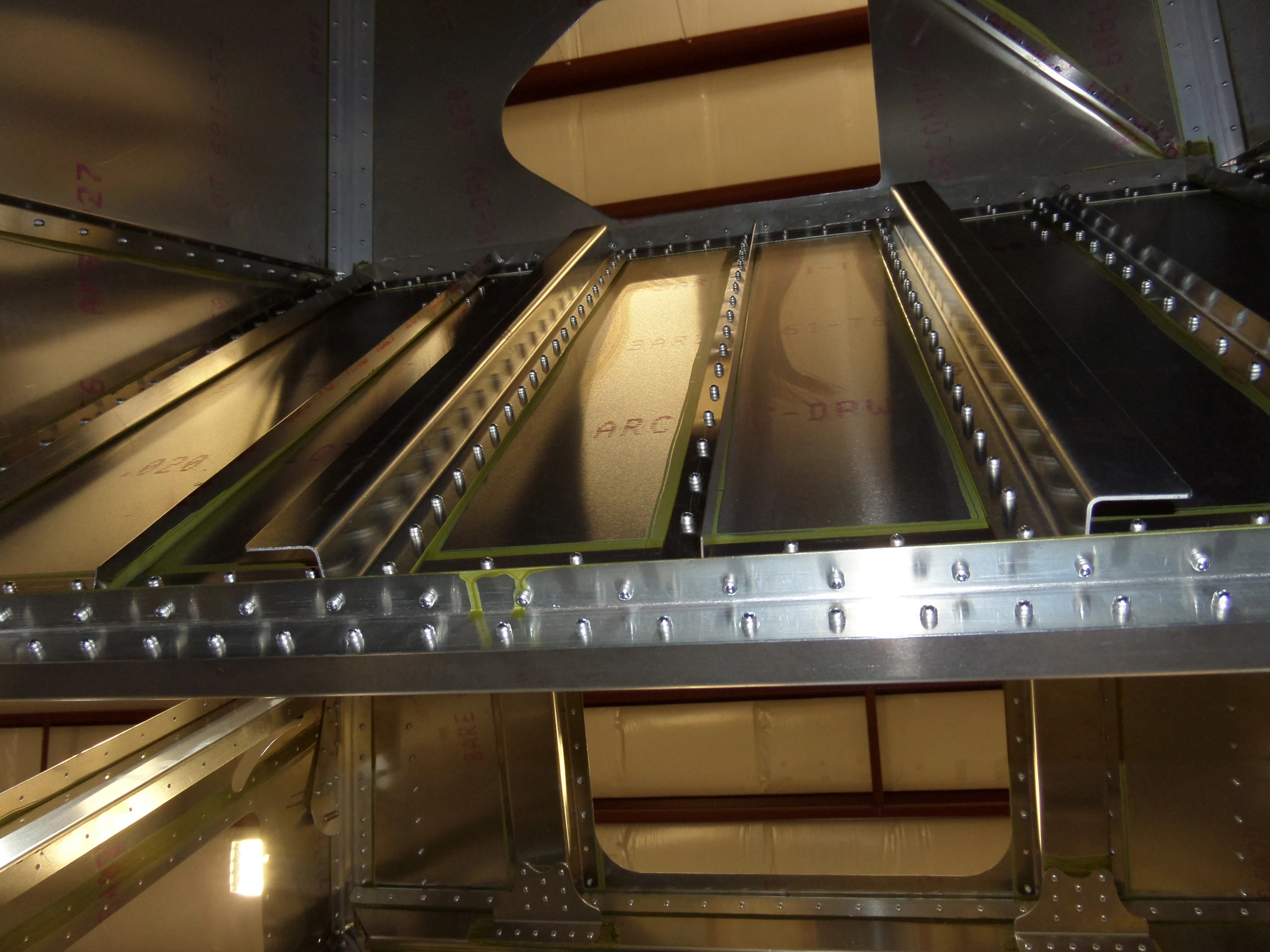

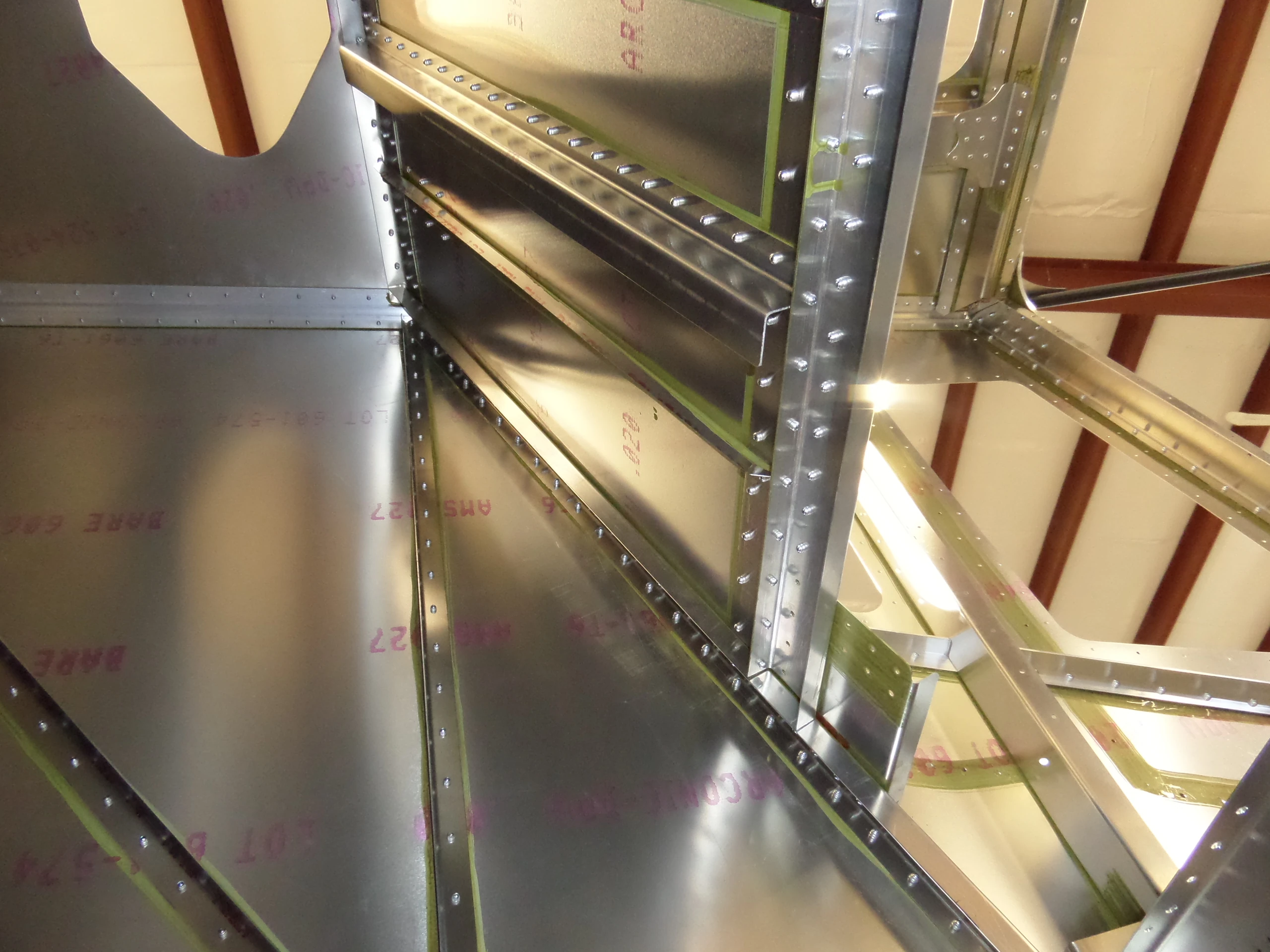

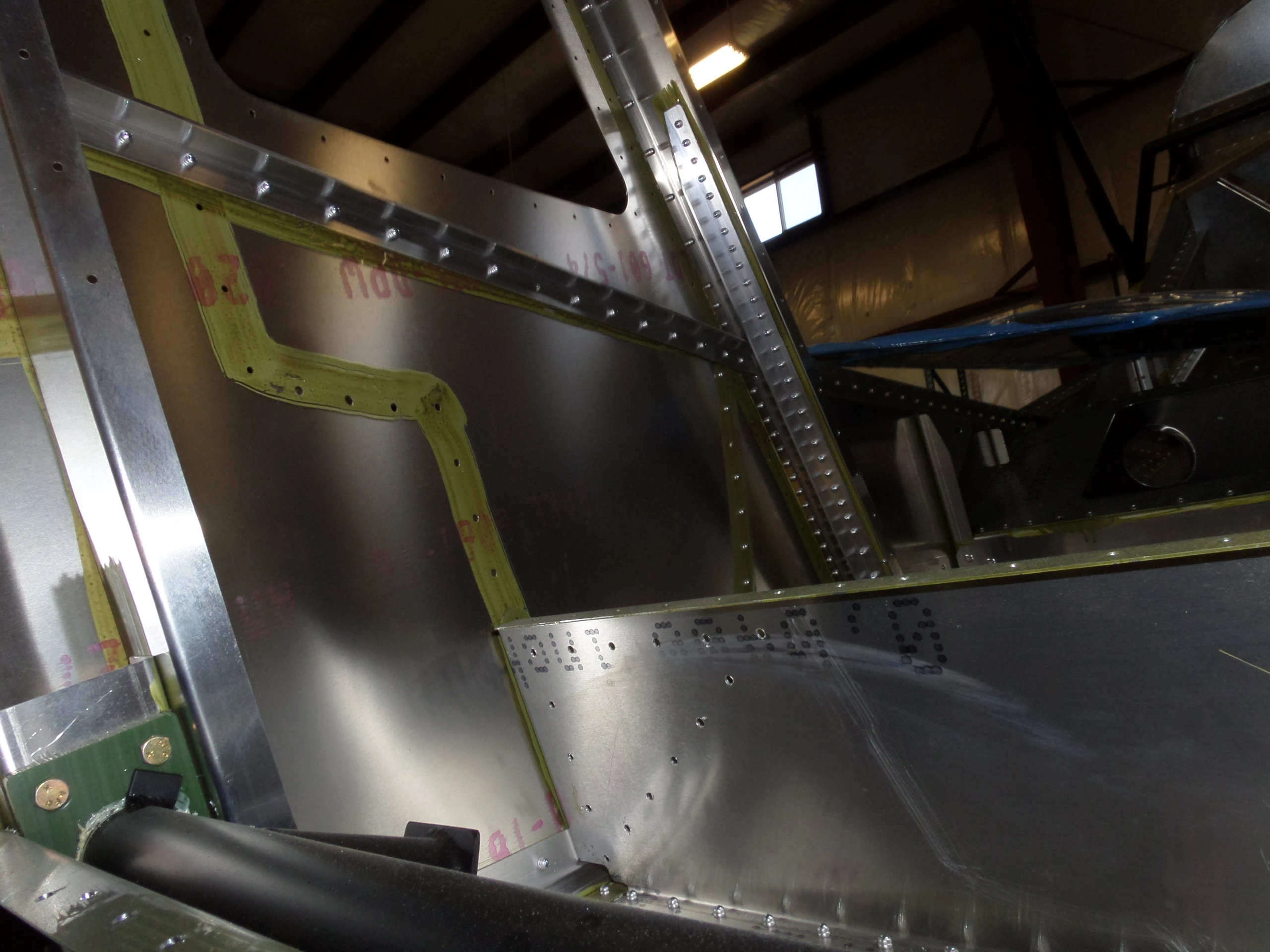

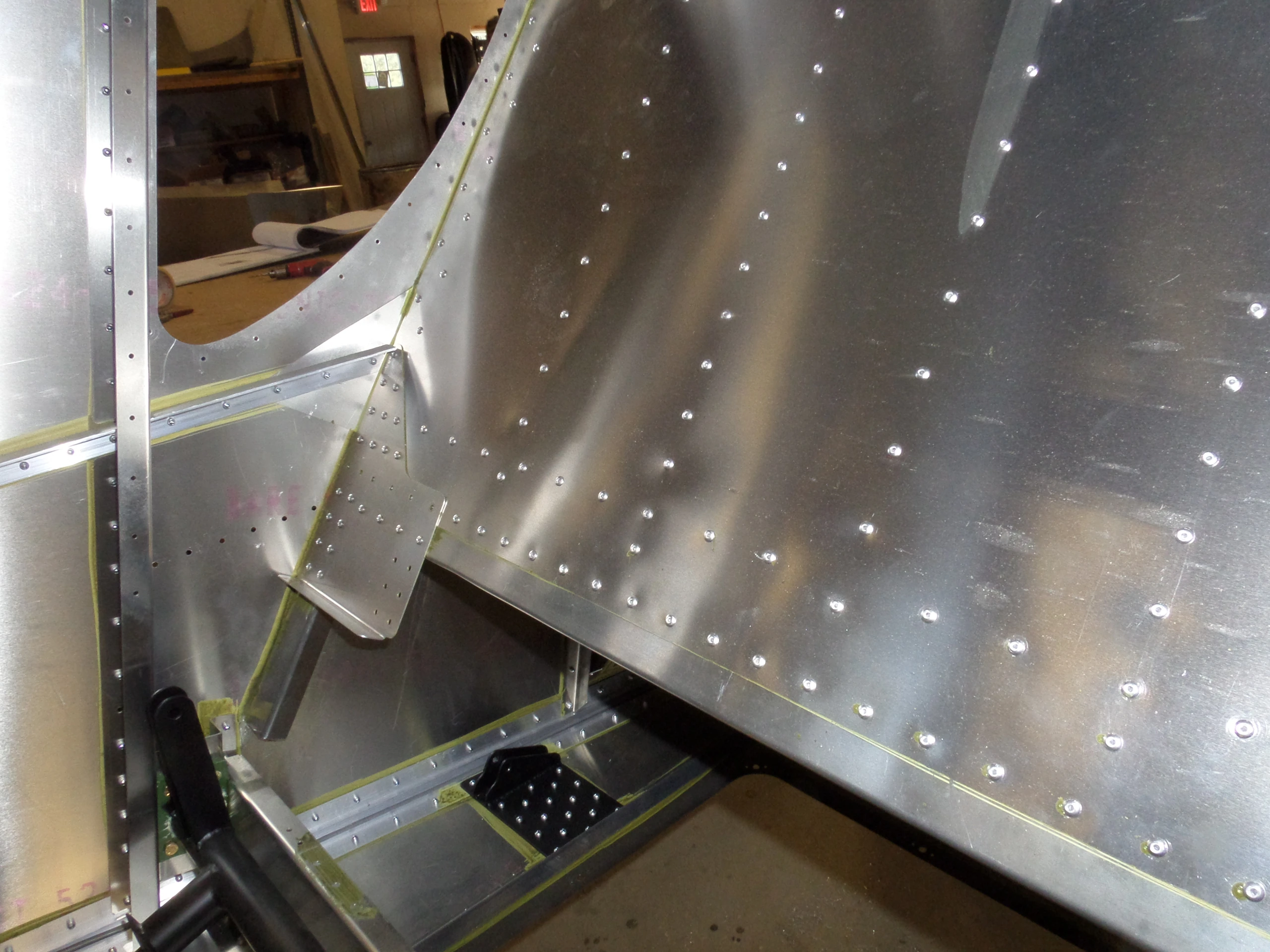

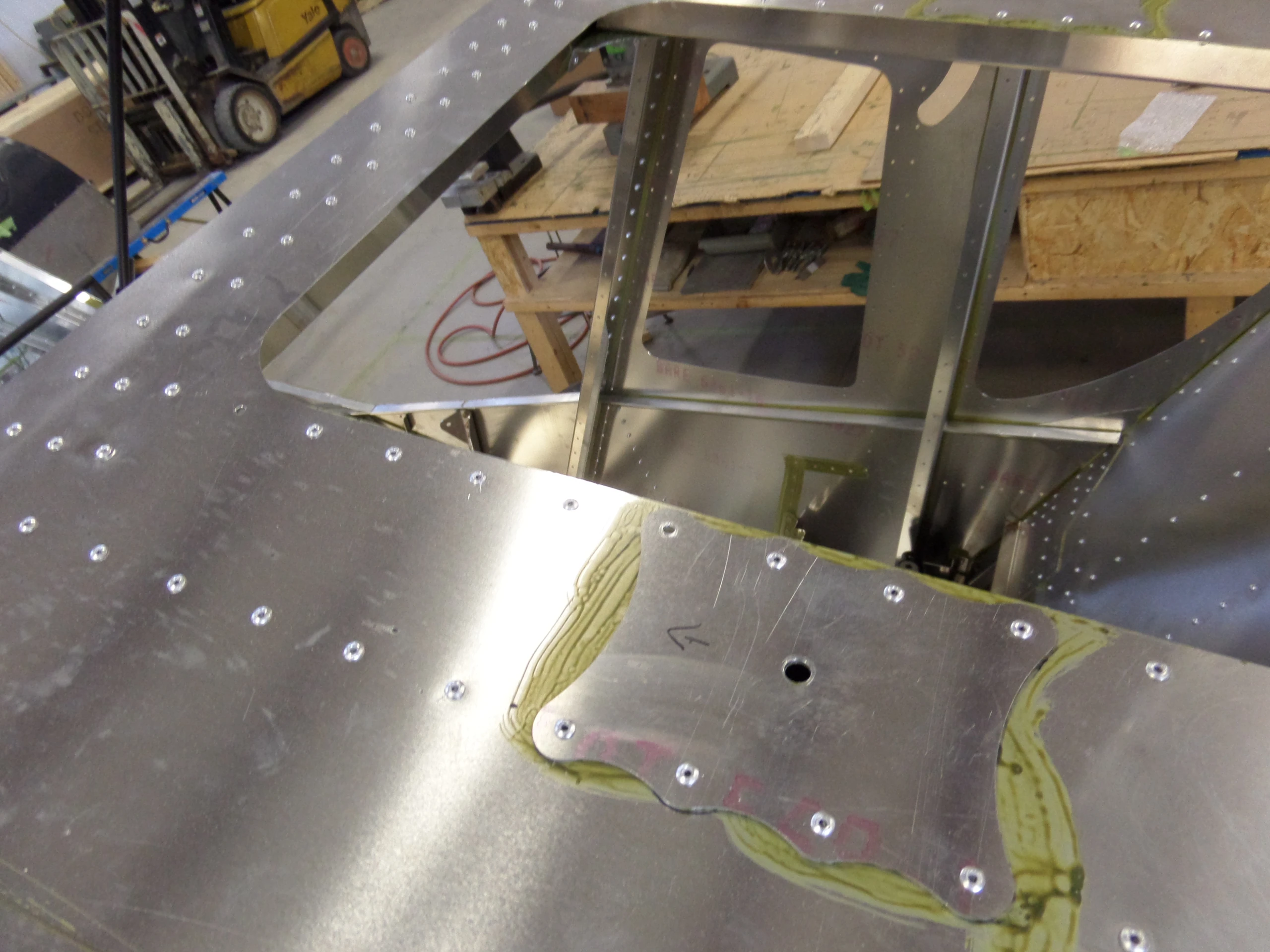

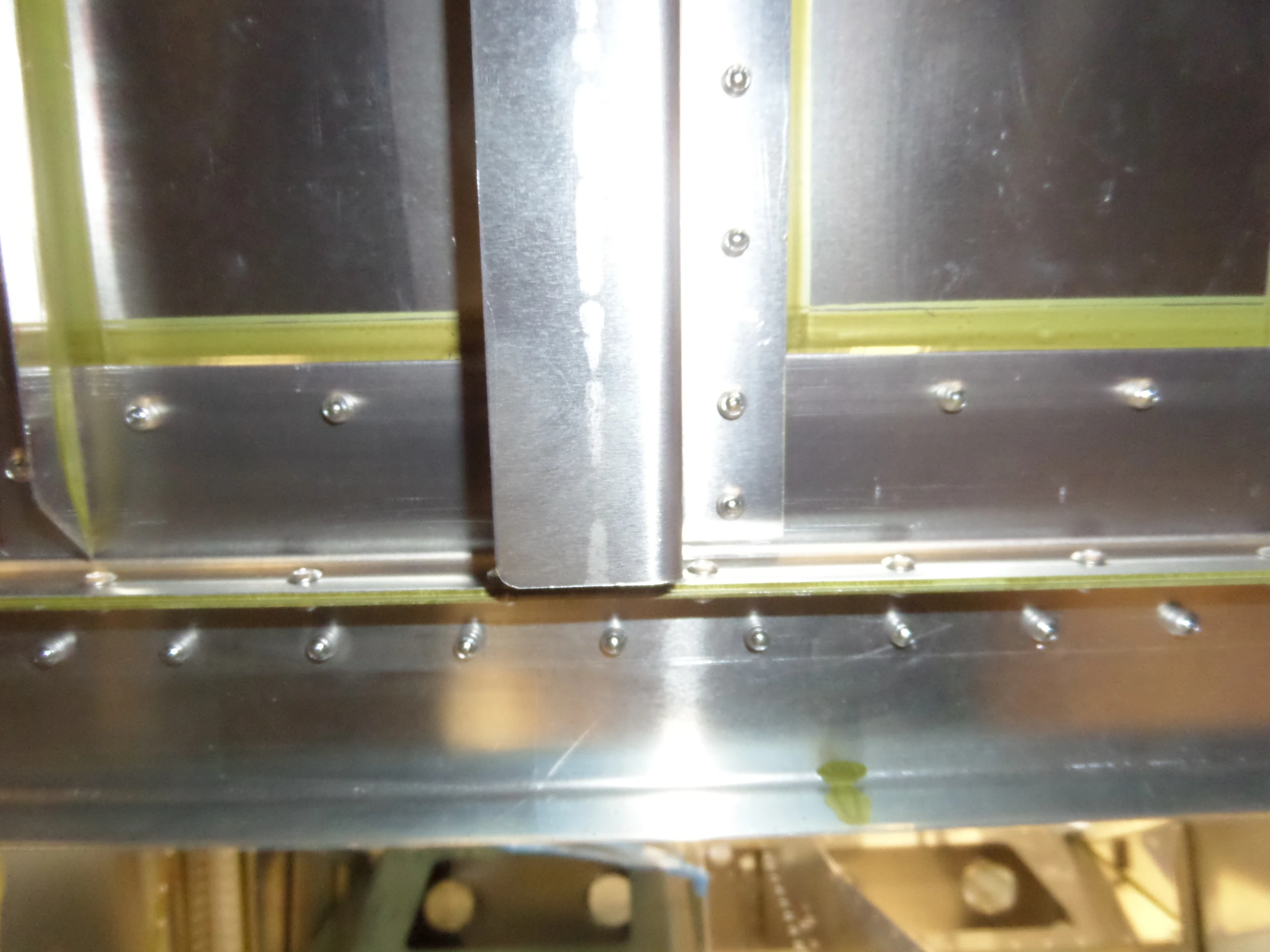

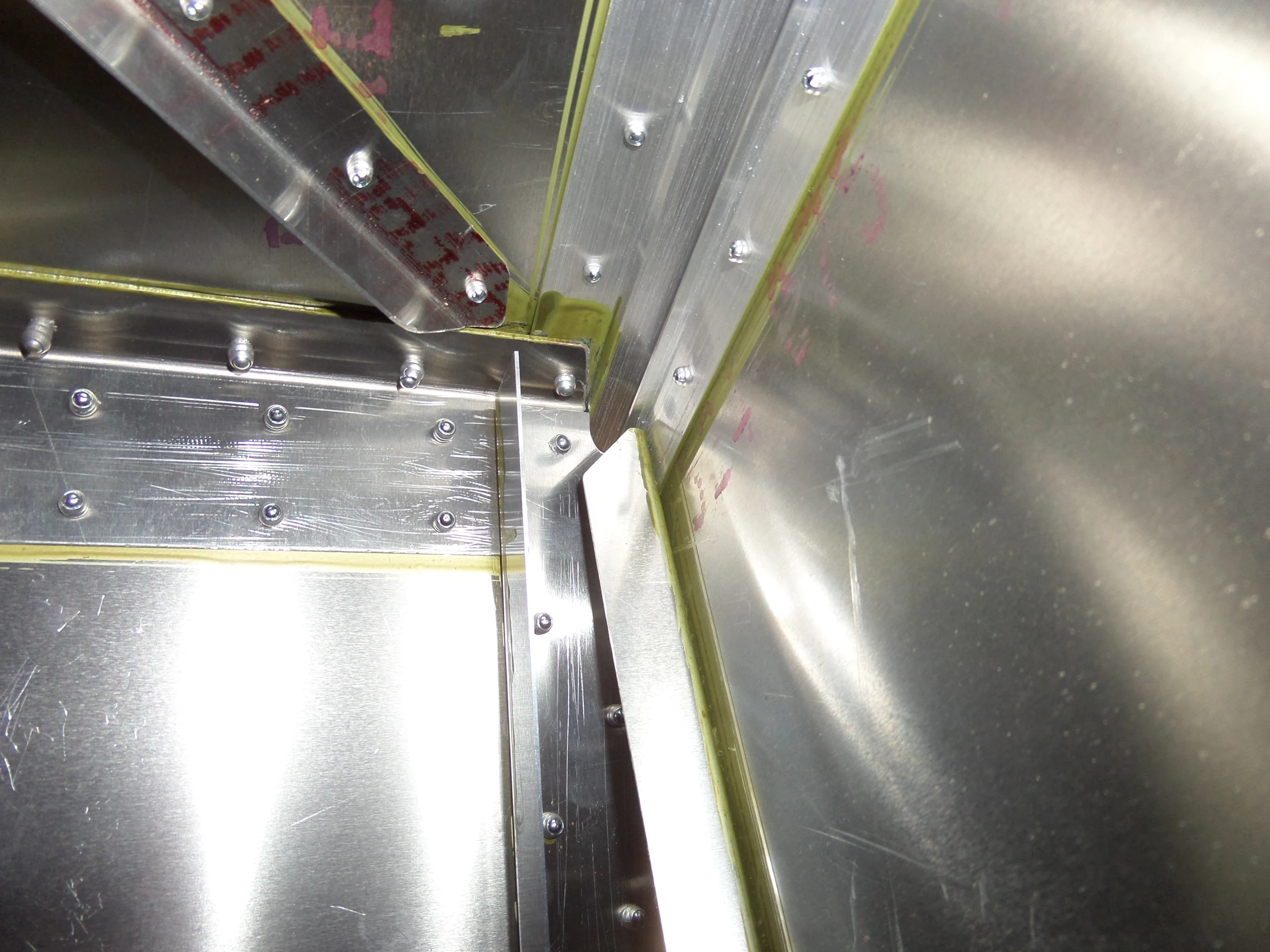

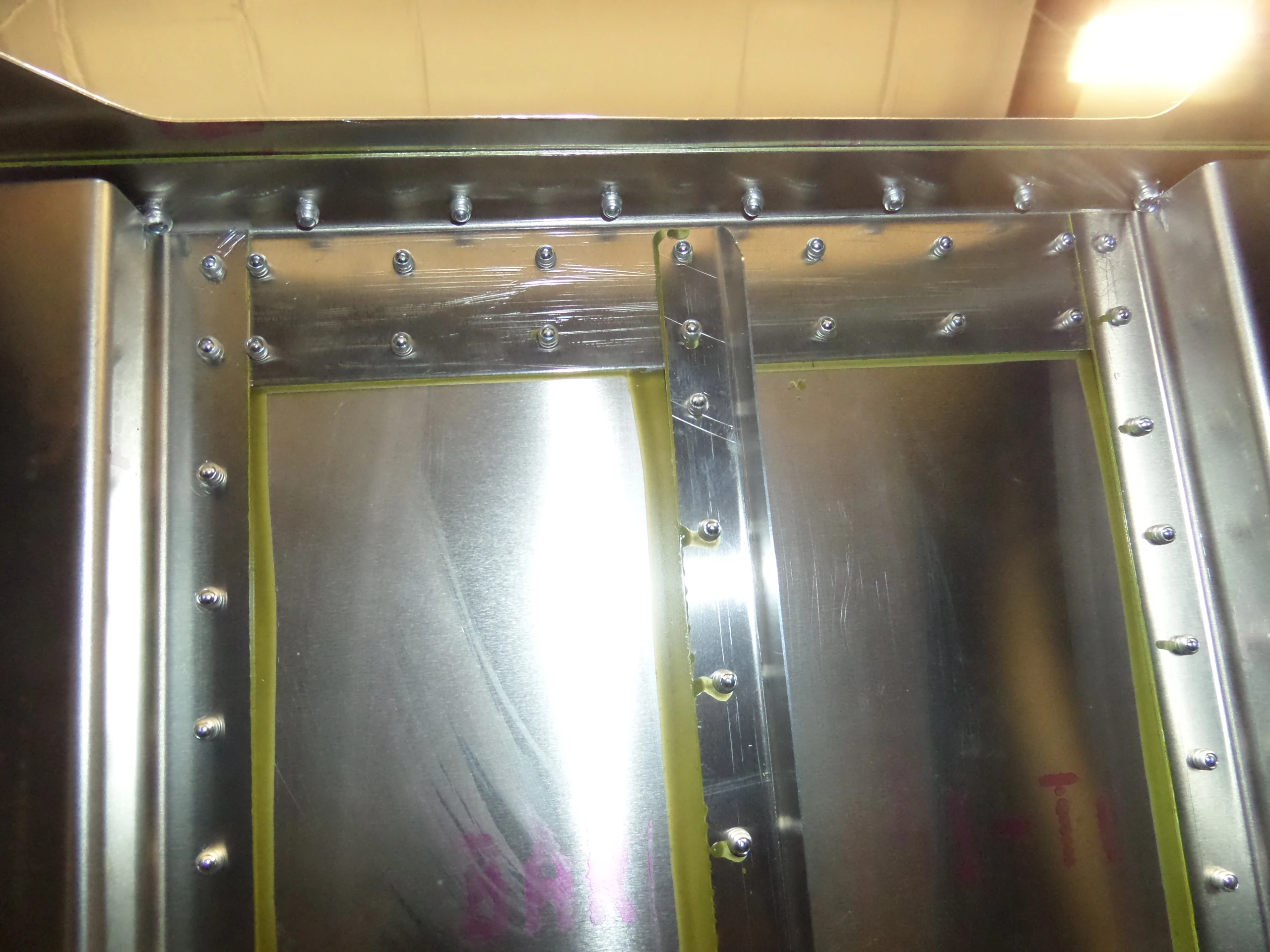

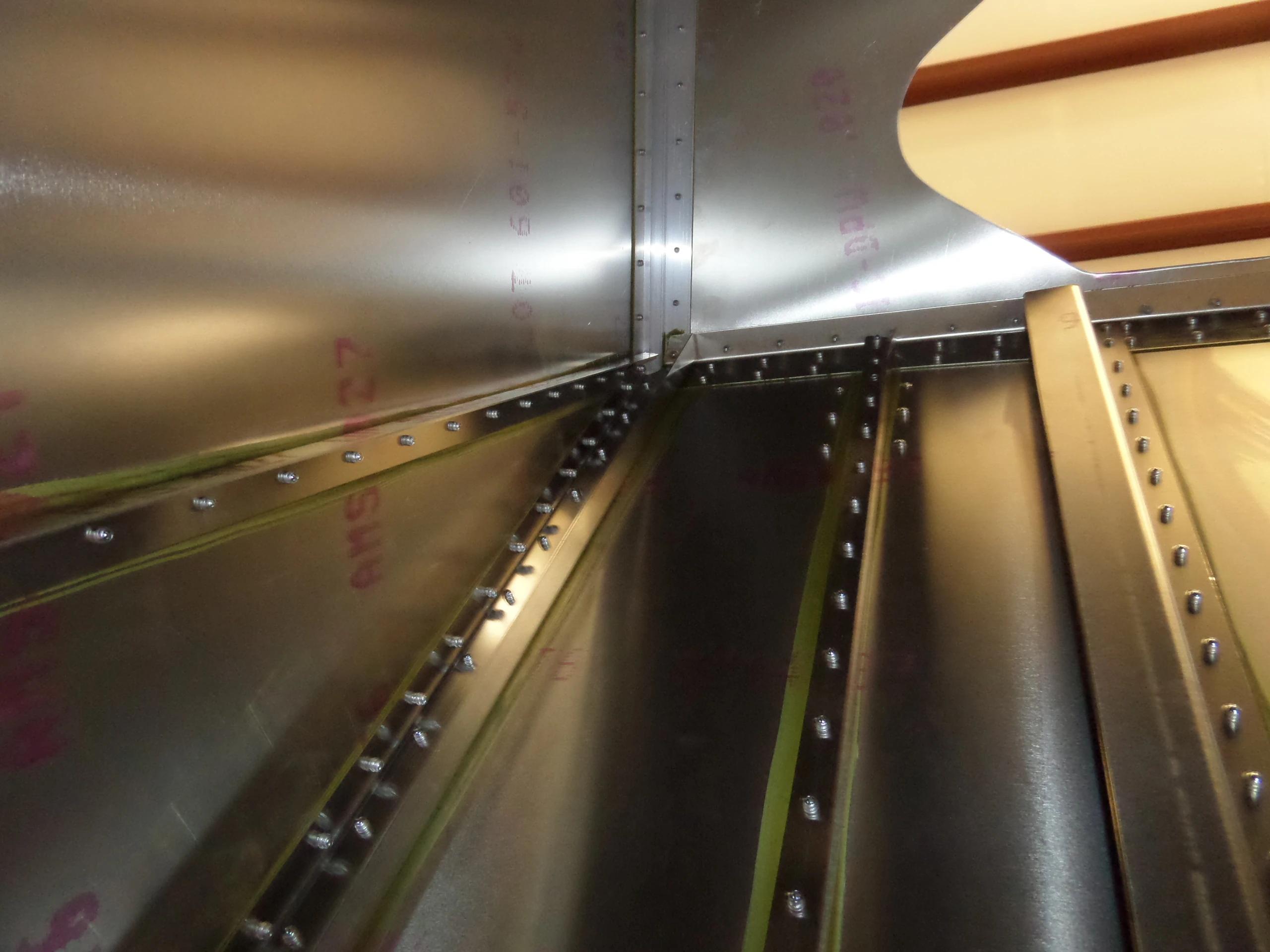

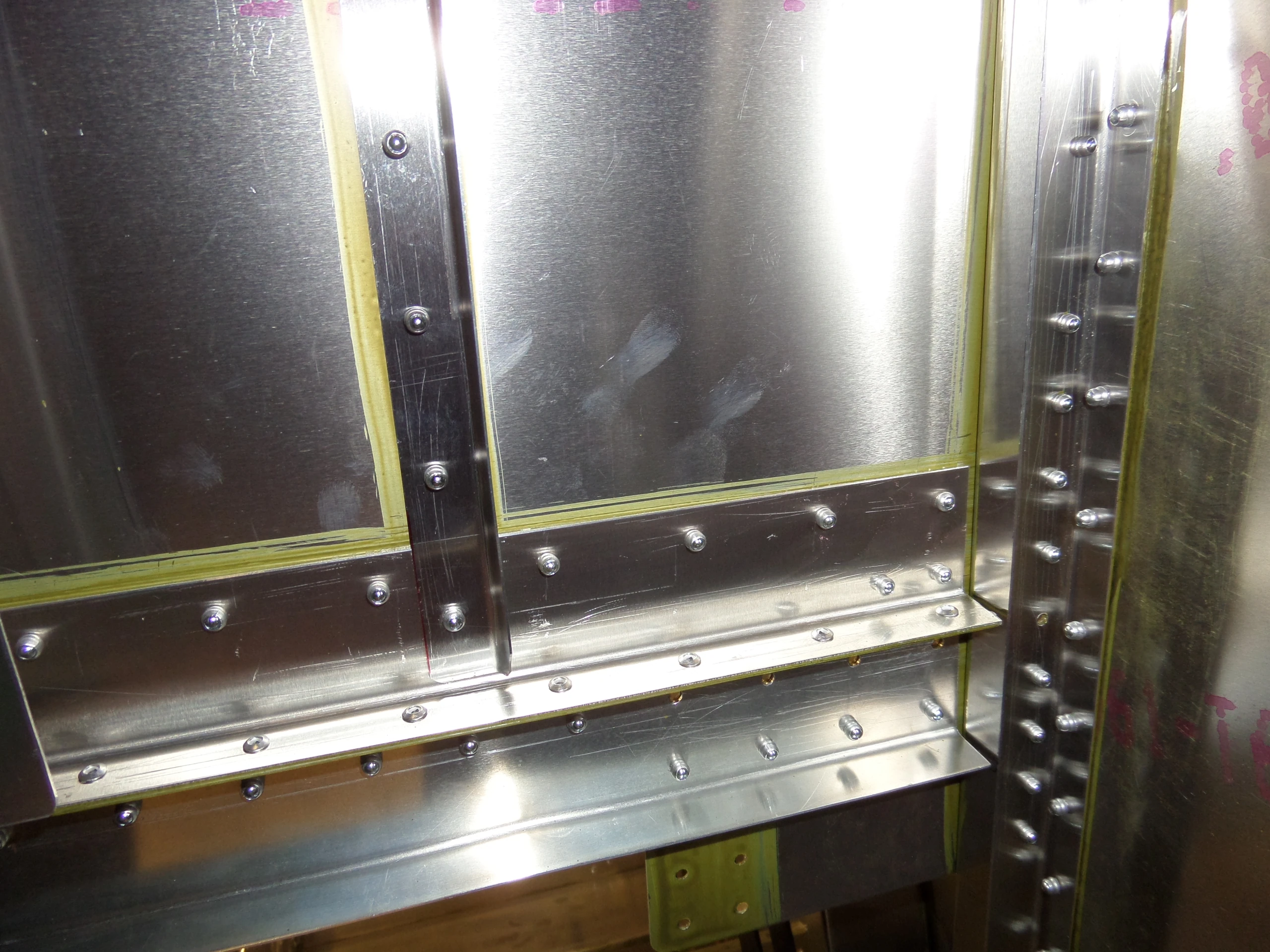

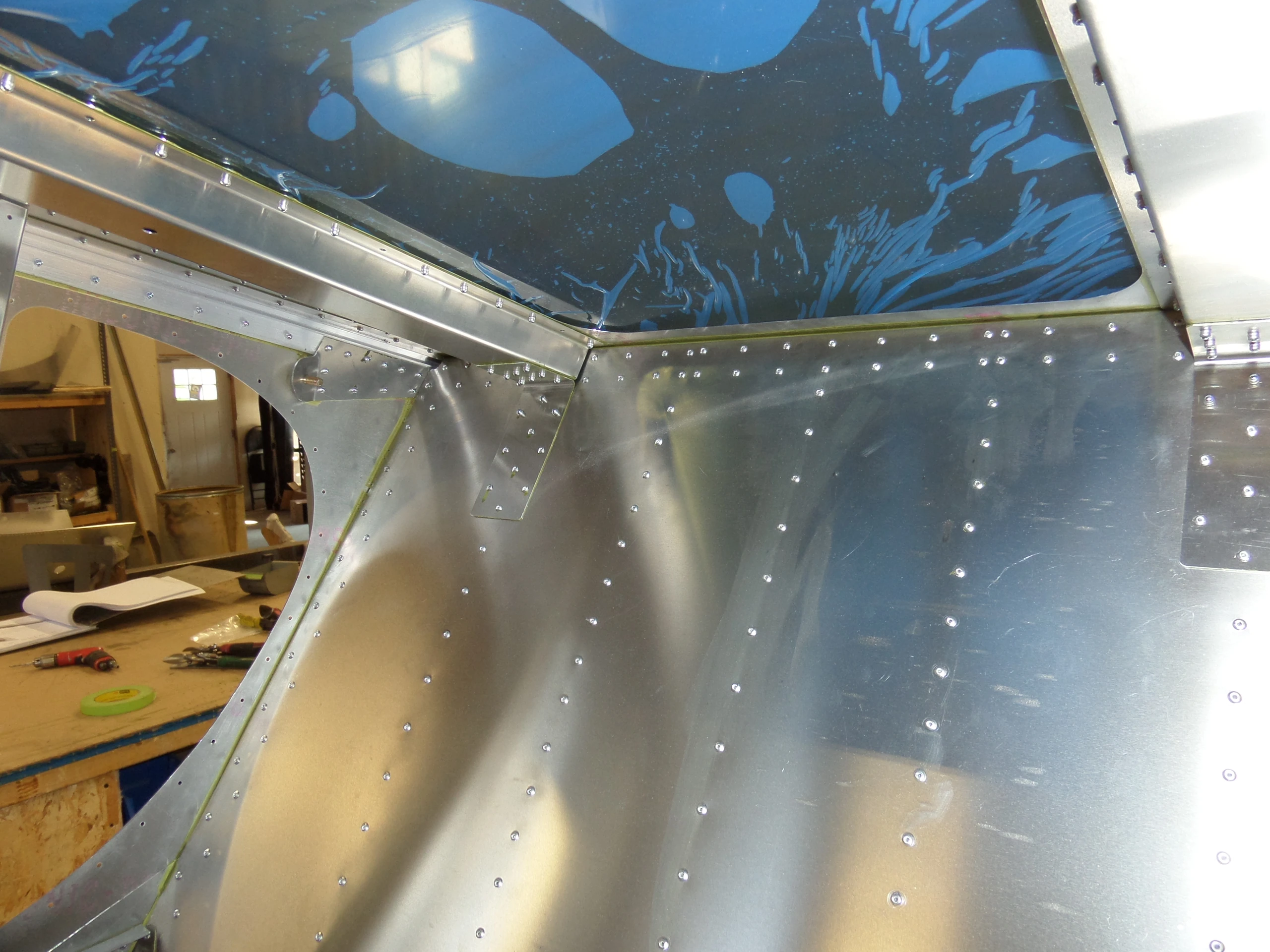

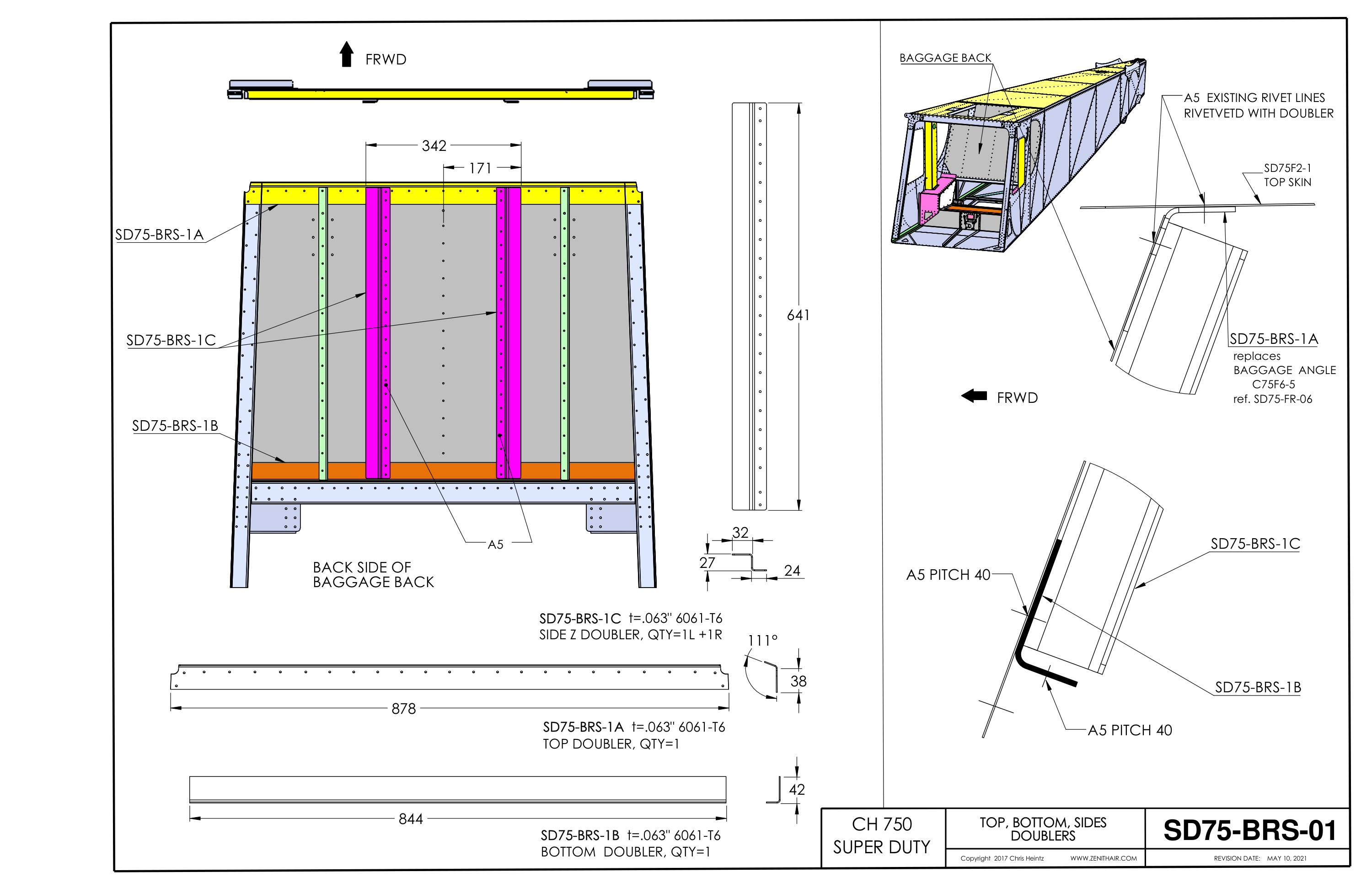

С тыльной стороны перегородки багажника установлены верхнее усиление SD75-BRS-1A, нижнее SD75-BRS-1B и пара боковых Z-профилей SD75-BRS-1C. Материал на листе — 6061-T6 толщиной .063”. Верхнее усиление заменяет багажный уголок C75F6-5, отсылка к FR-06.

Заклёпочные соединения

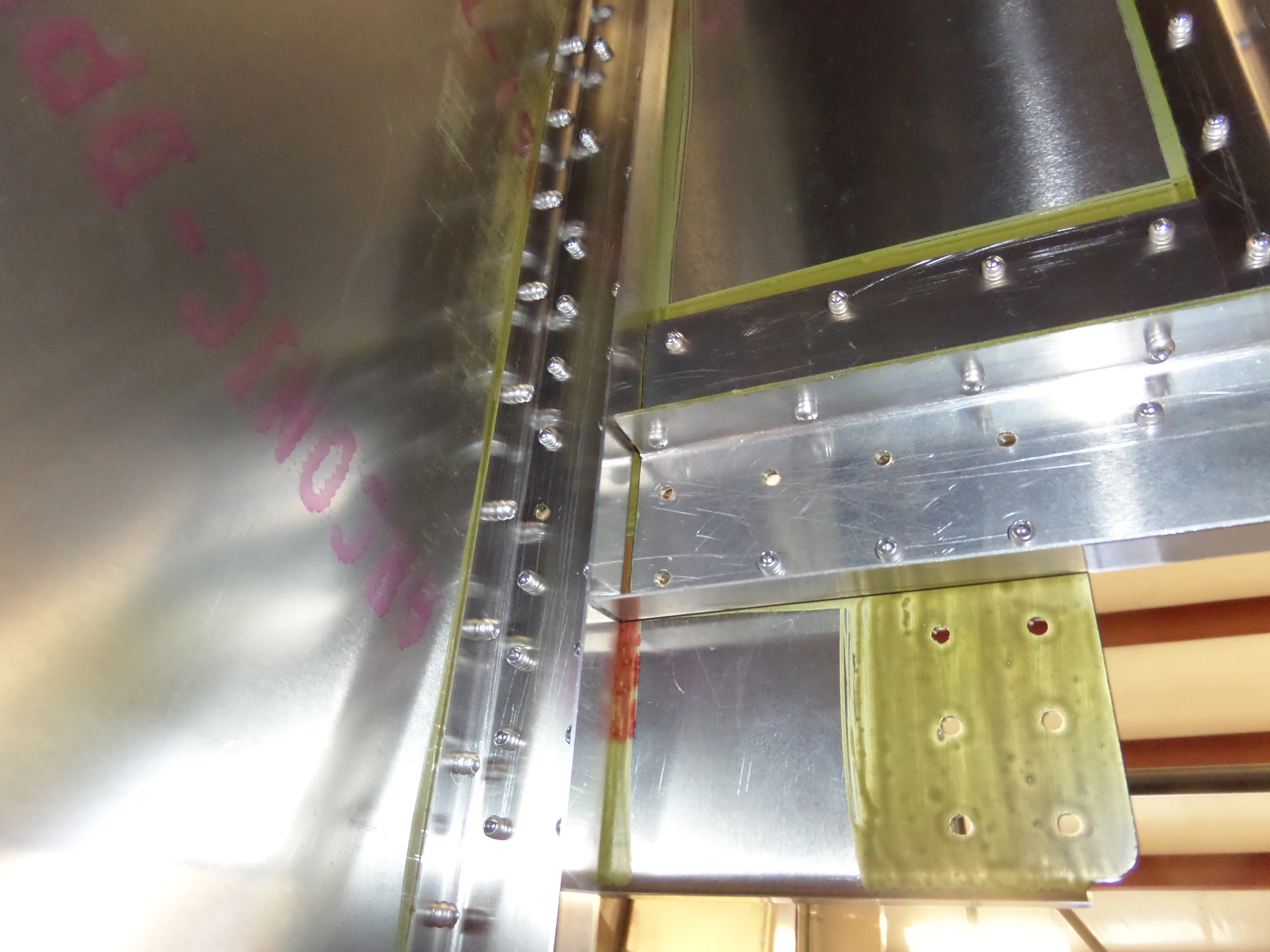

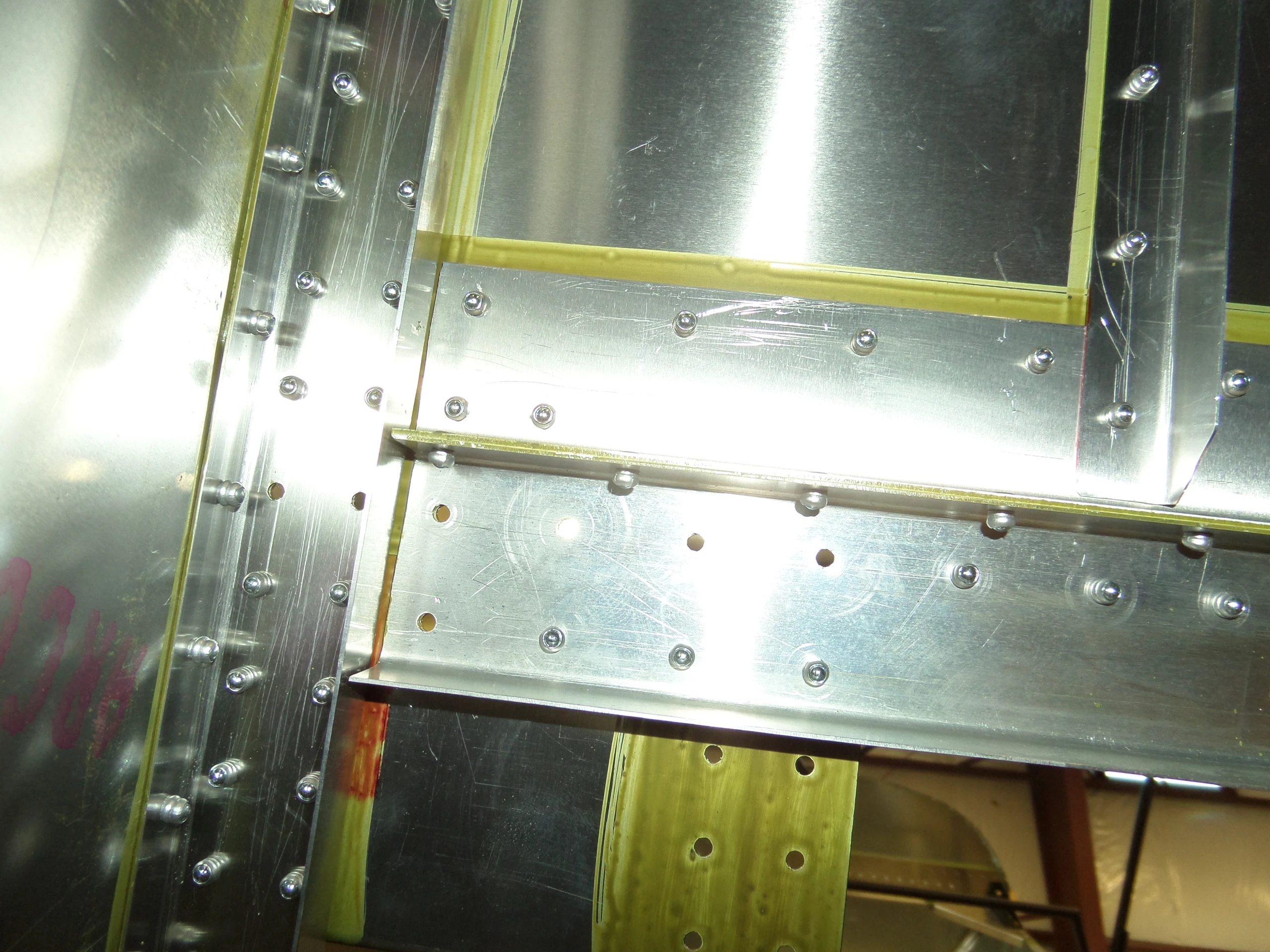

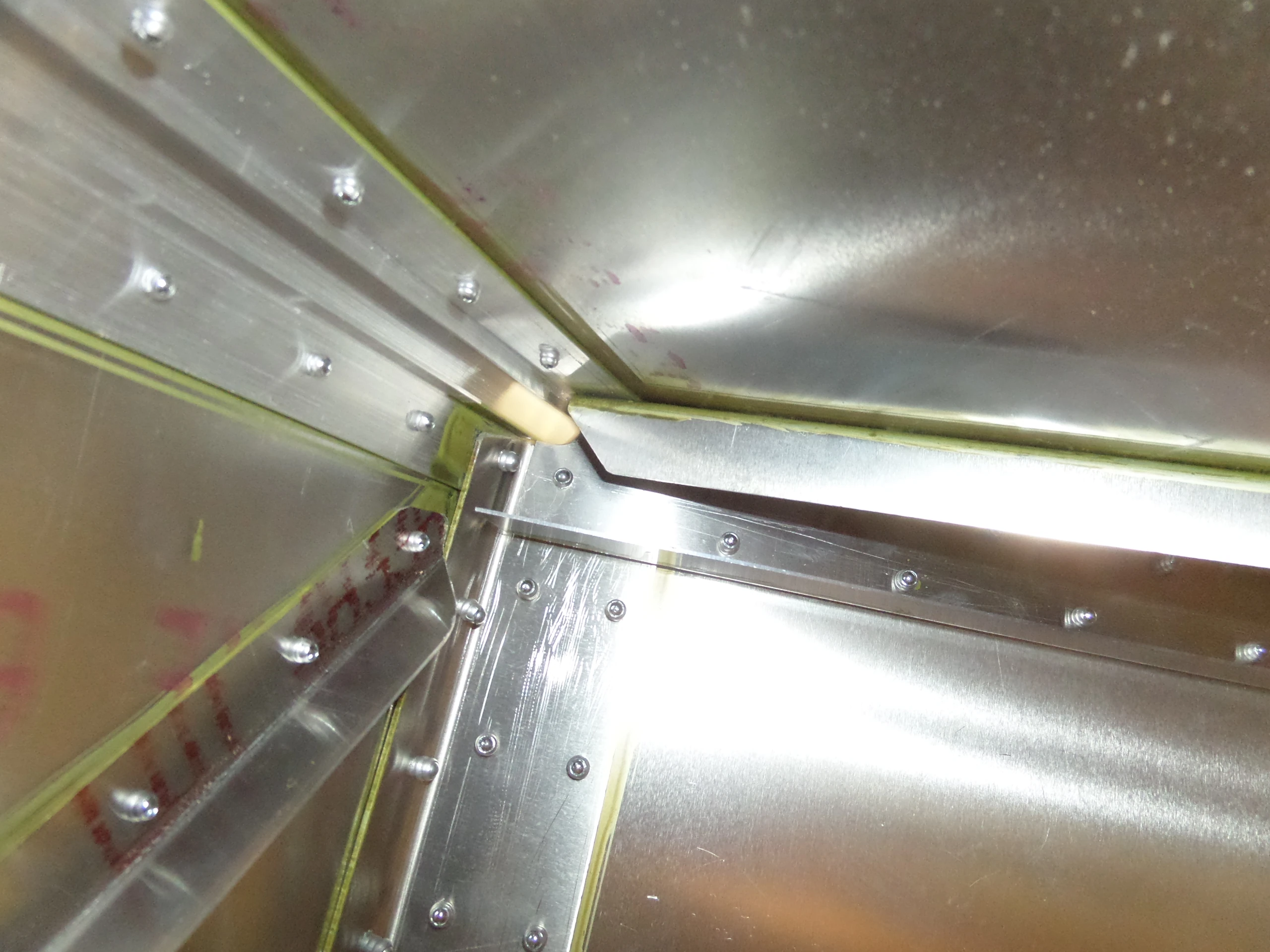

На SD75-BRS-01 существующие ряды A5 соединяются с усилениями; отдельные ряды имеют шаг 40. Положение профилей, их нахлёсты и размерные привязки сохранены на полном листе. Фото общего вида не задаёт новый заклёпочный ряд там, где чертёж его не показывает.

Проём и размещение

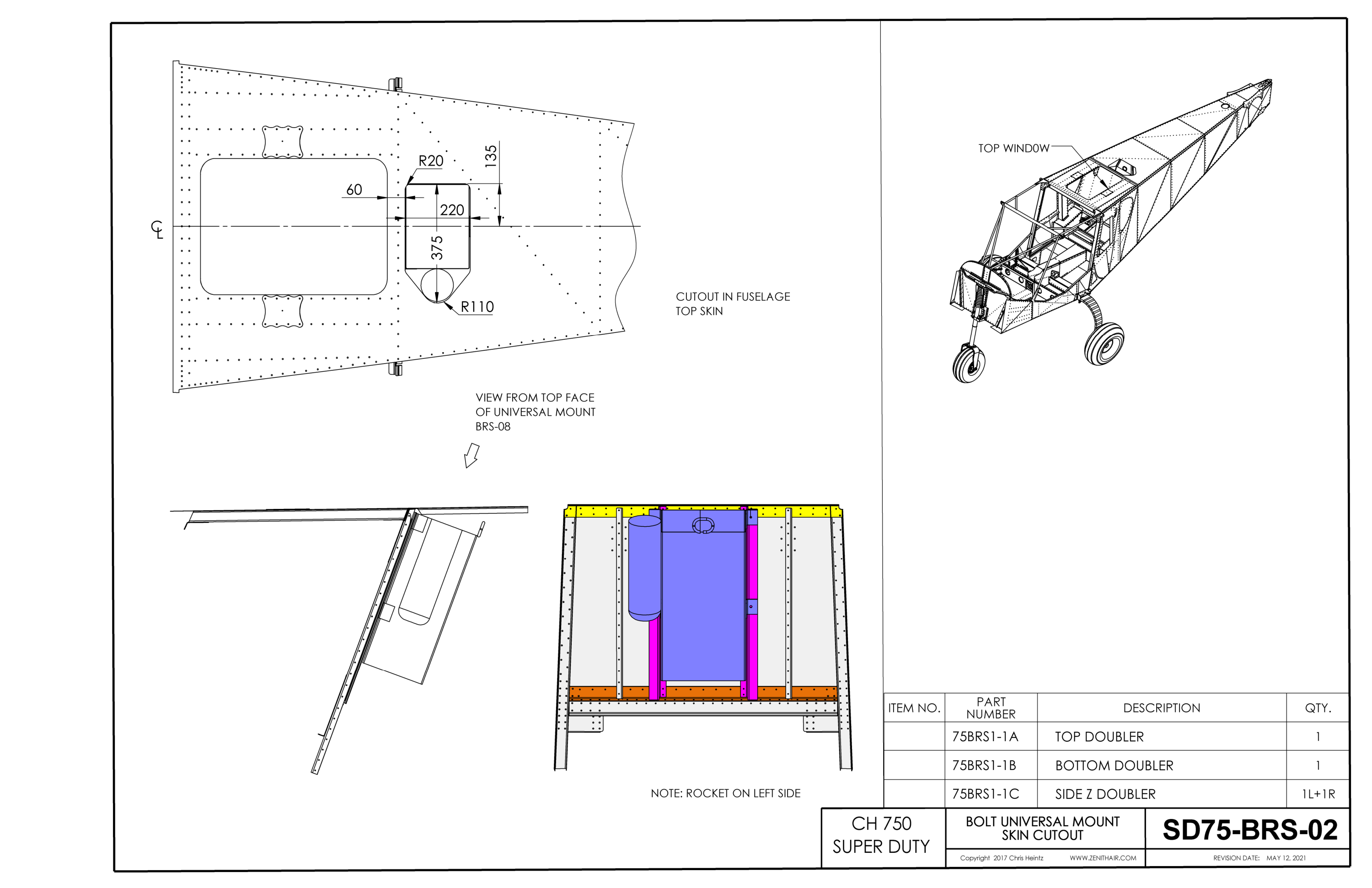

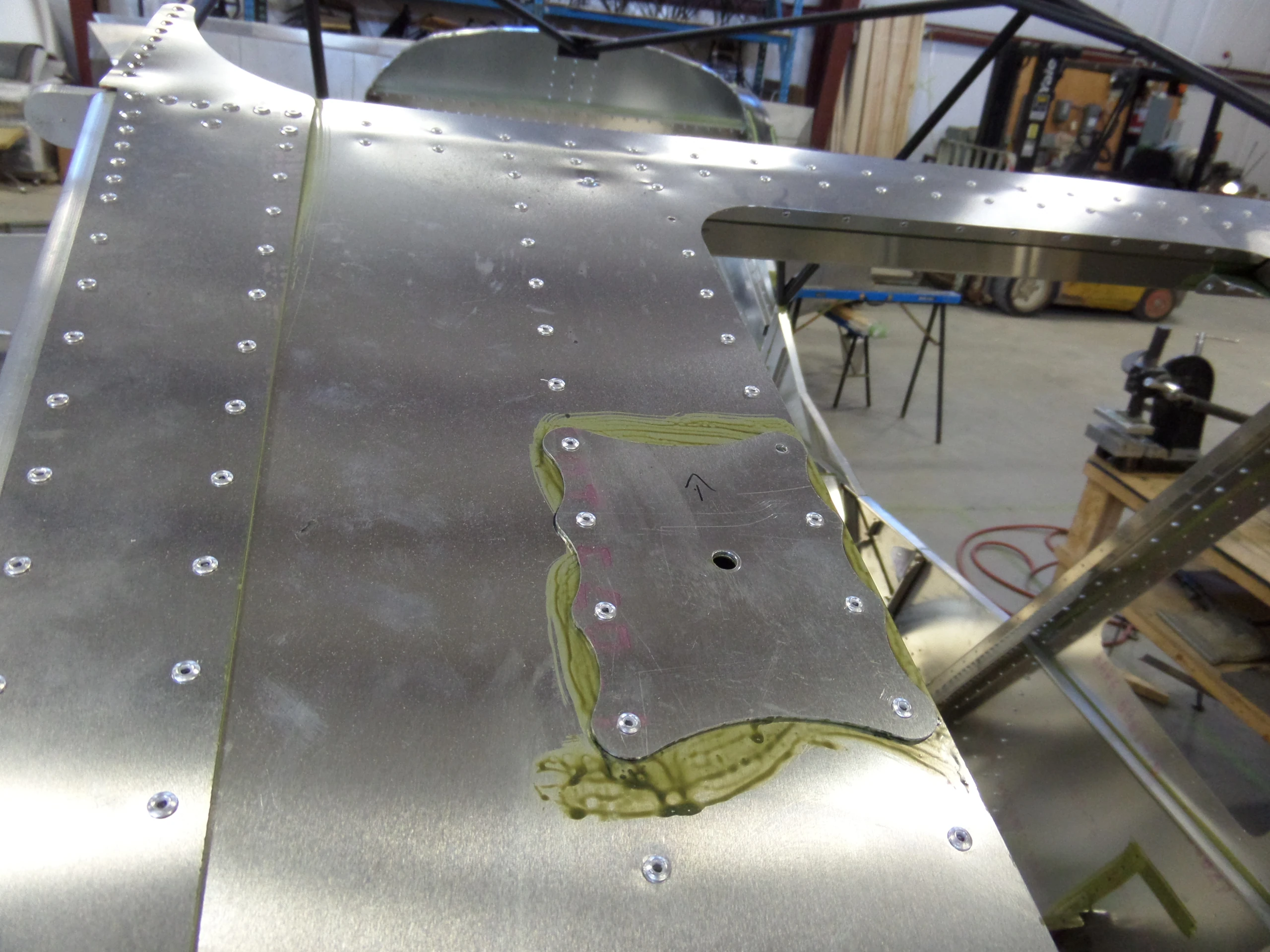

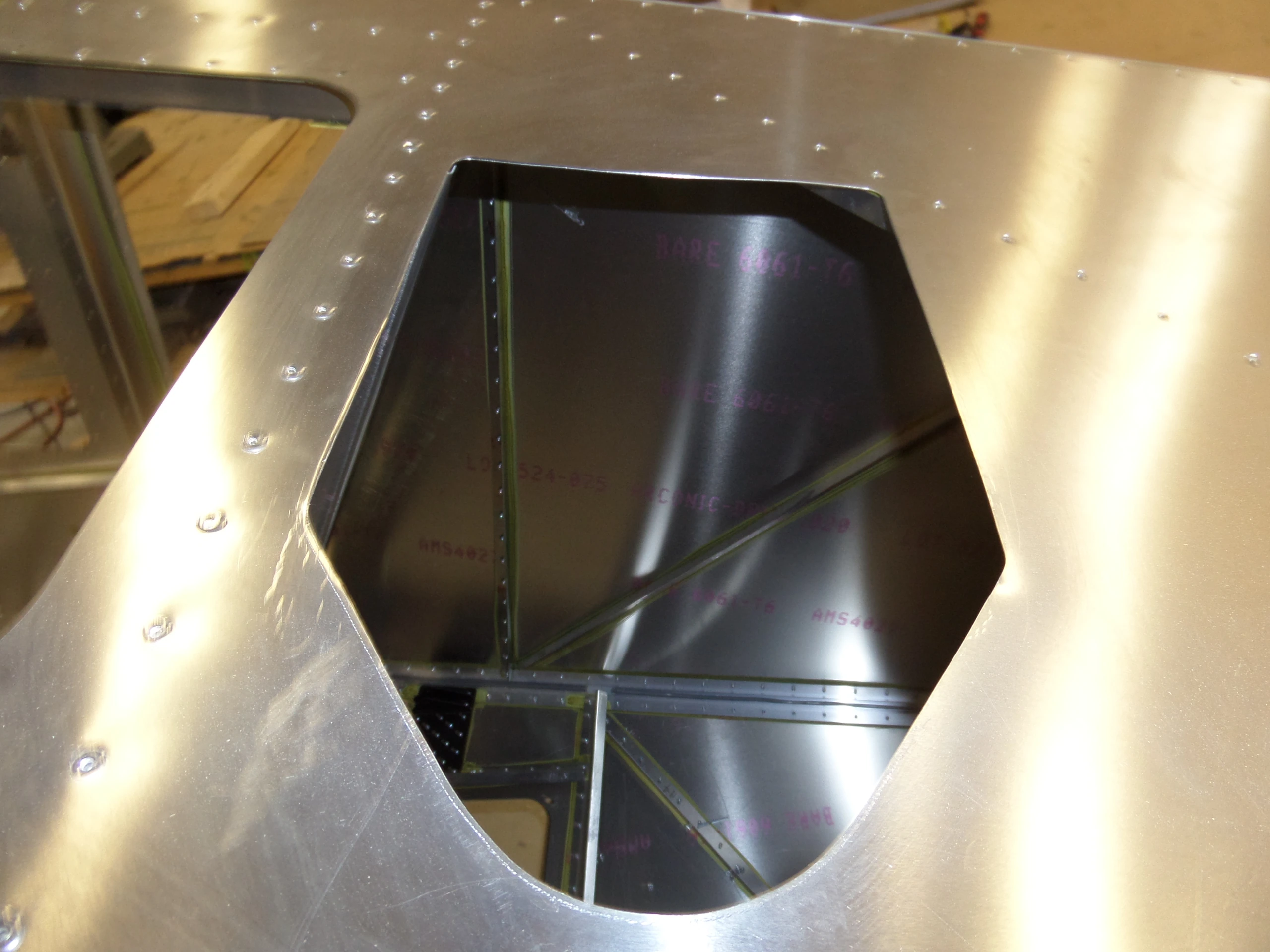

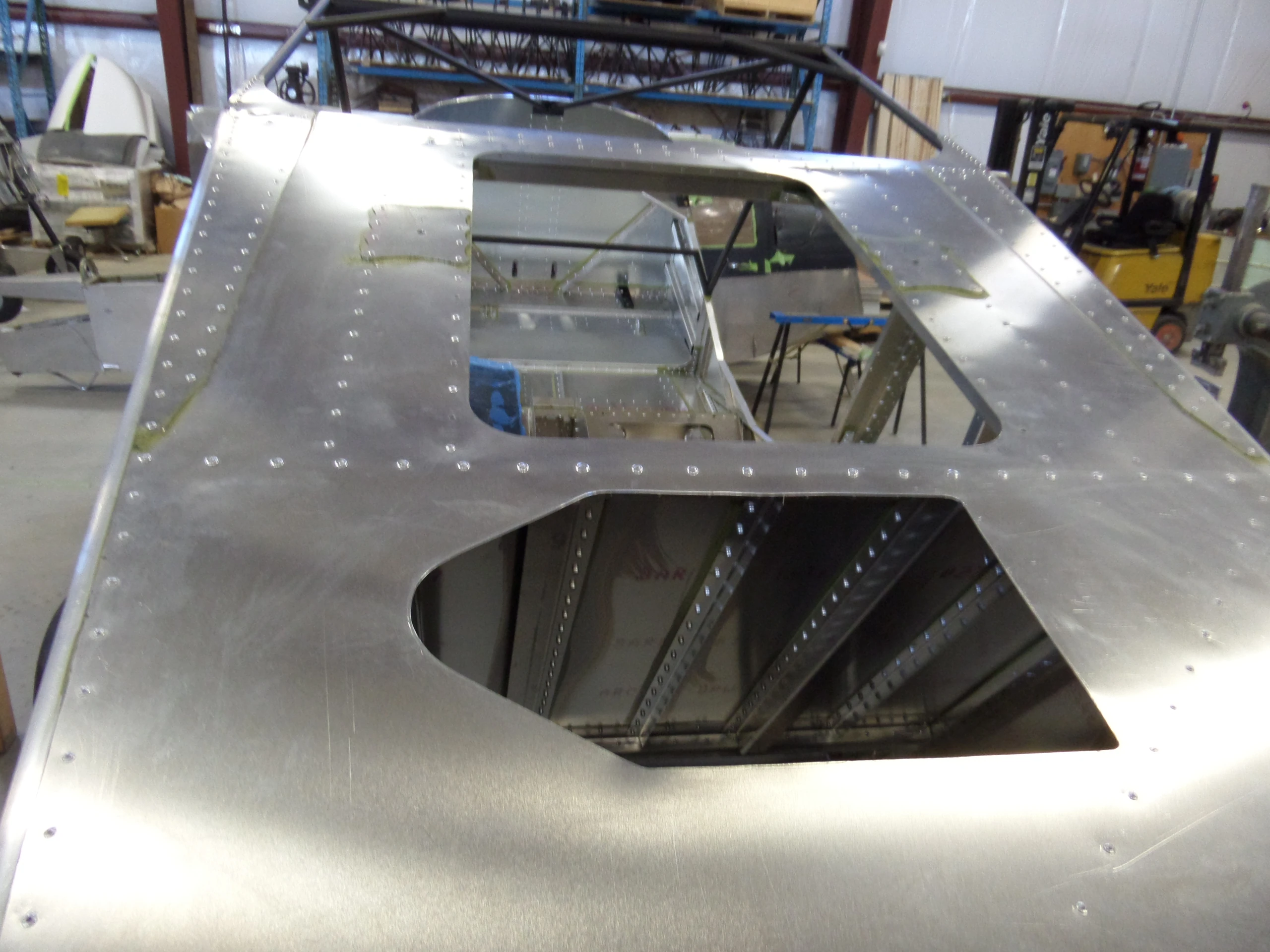

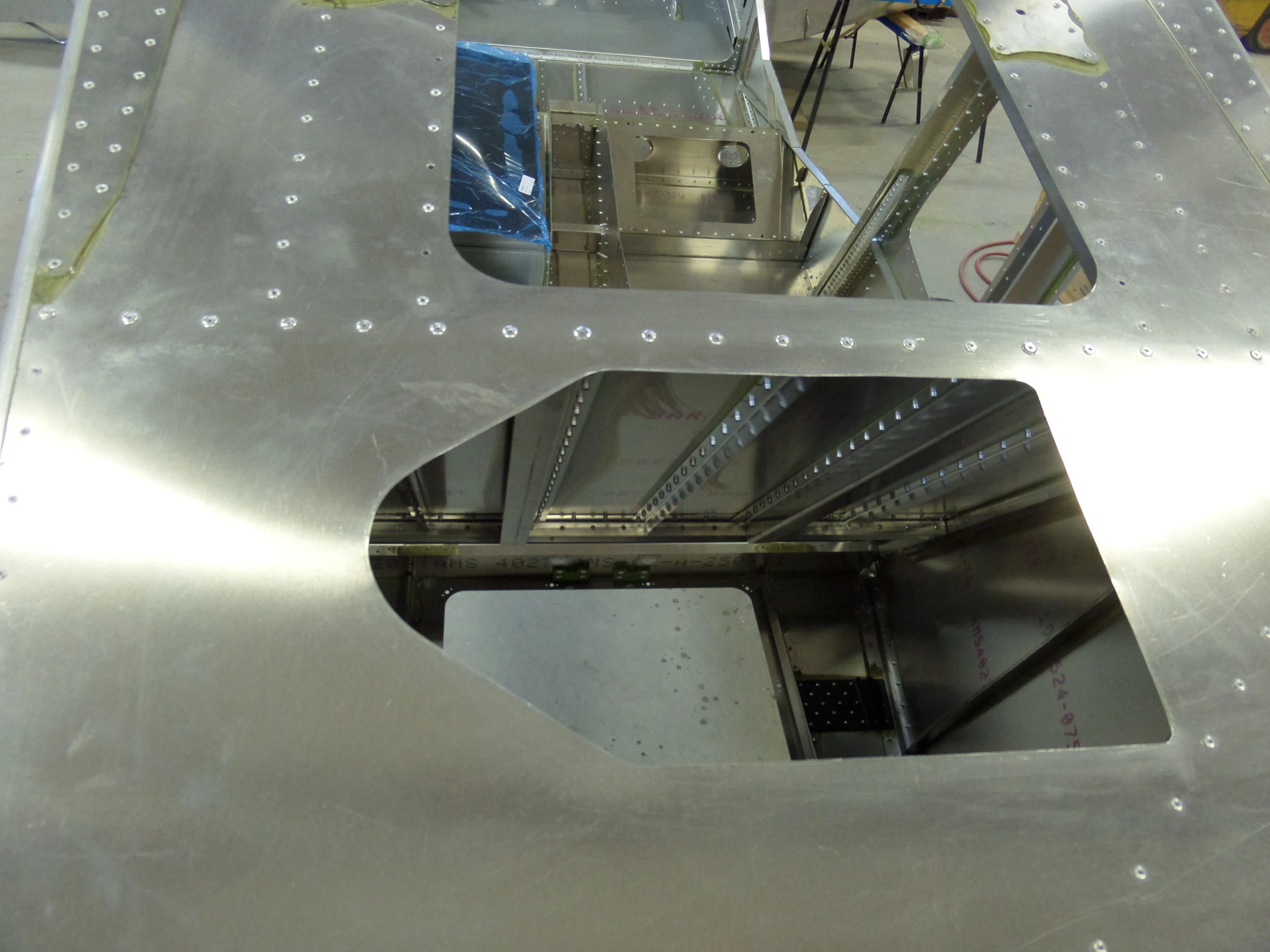

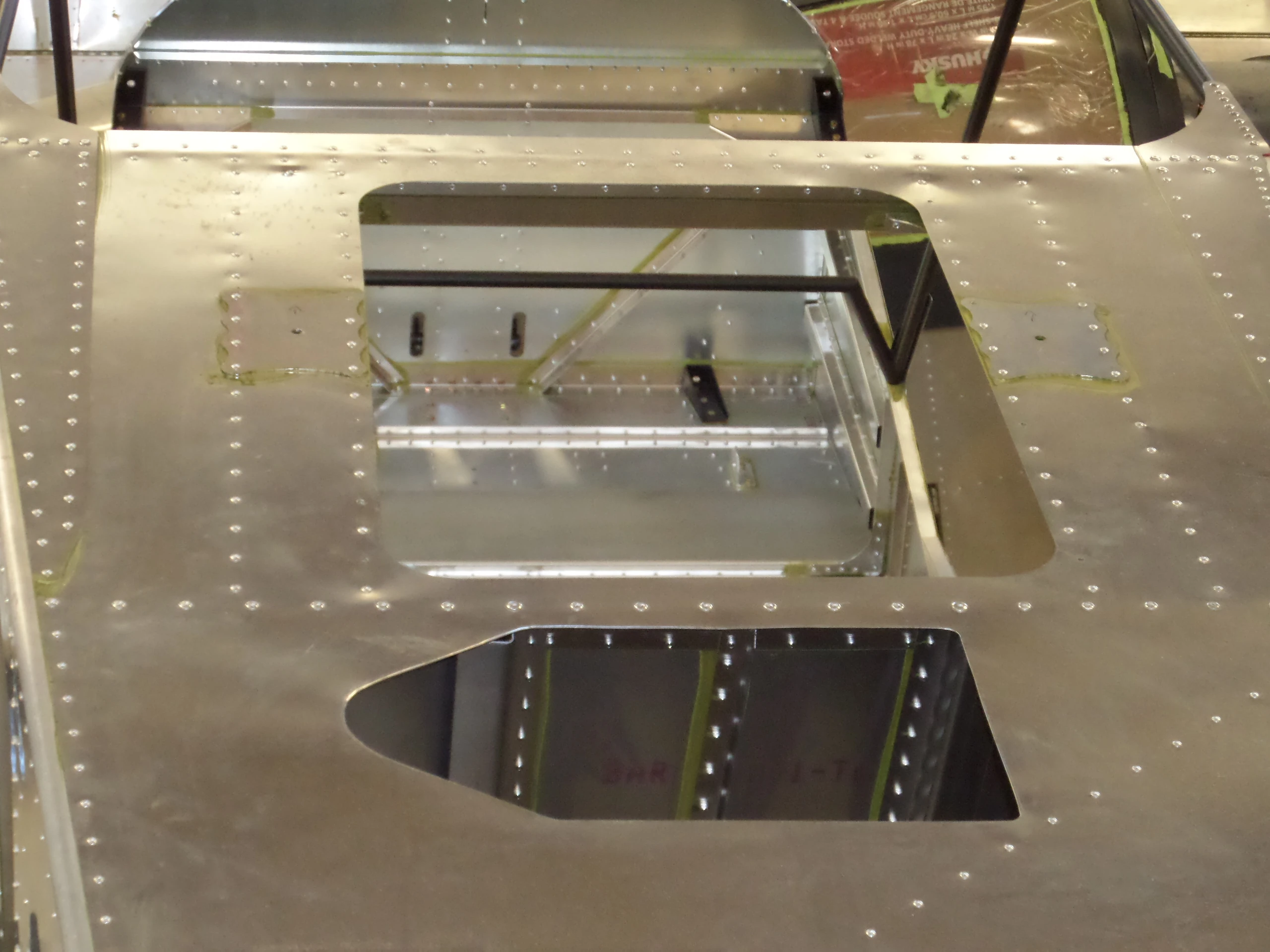

В SD75-BRS-02 проём верхней обшивки имеет собственные привязки 60, 135, ширину 220, высоту 375 и радиусы R20 / R110. Размеры относятся к обозначенным линиям чертежа. В примечании ракетный узел расположен слева; его эксплуатационная установка выполняется только по полному применимому комплекту конкретной системы.

Расхождение подписей

В таблице второго листа усиления ещё названы 75BRS1-1A / -1B / -1C, тогда как первый лист и геометрия подписаны SD75-BRS-1A / -1B / -1C. Эти обозначения сохраняются раздельно с указанием исходного расхождения; произвольная взаимозаменяемость не объявляется.
