Основное шасси Tundra
Источники и применимость
Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.
Рессора и её опоры

Обозначение в исходном альбоме

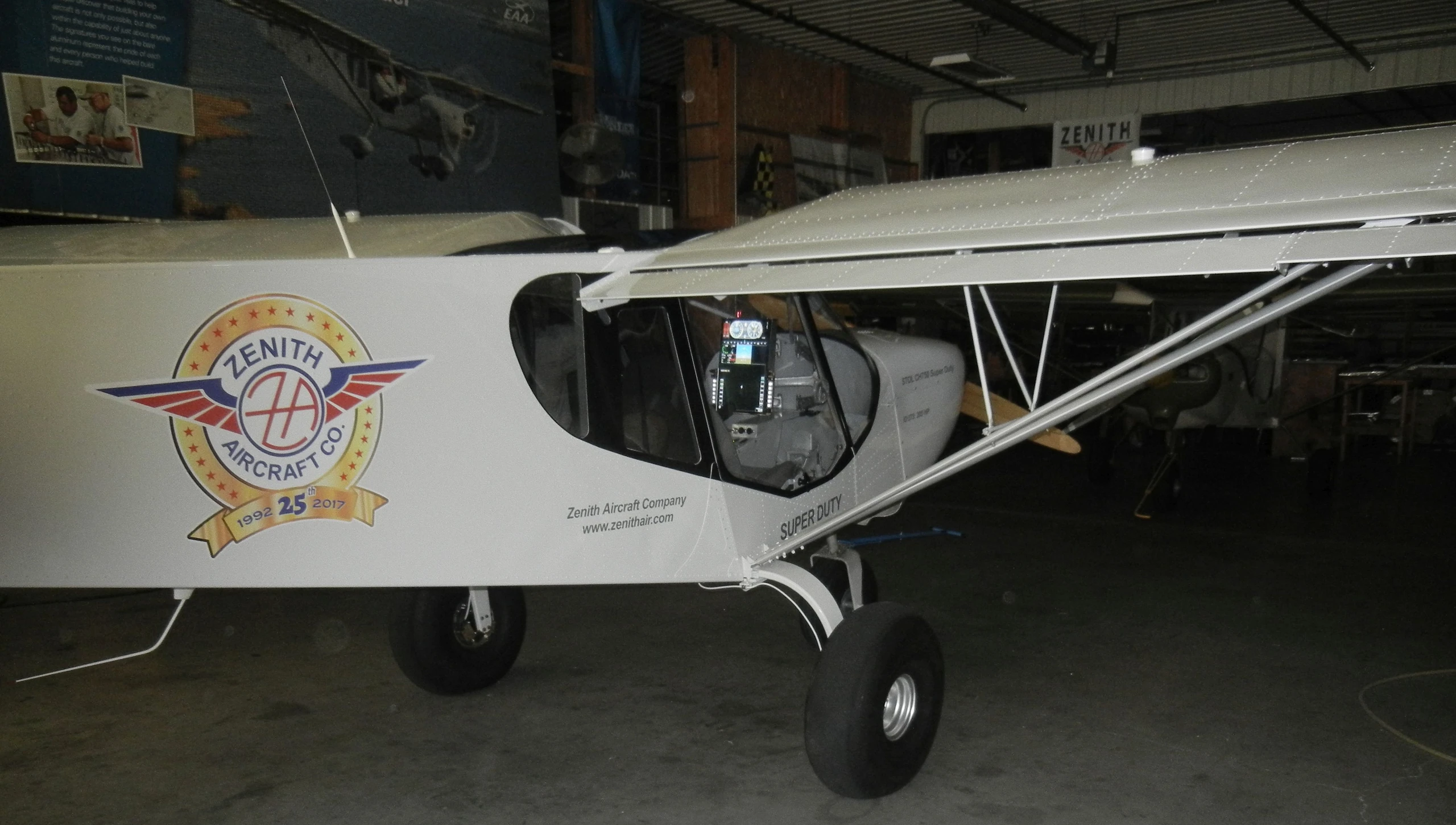

4333 (4).JPG
Обозначение в исходном альбоме

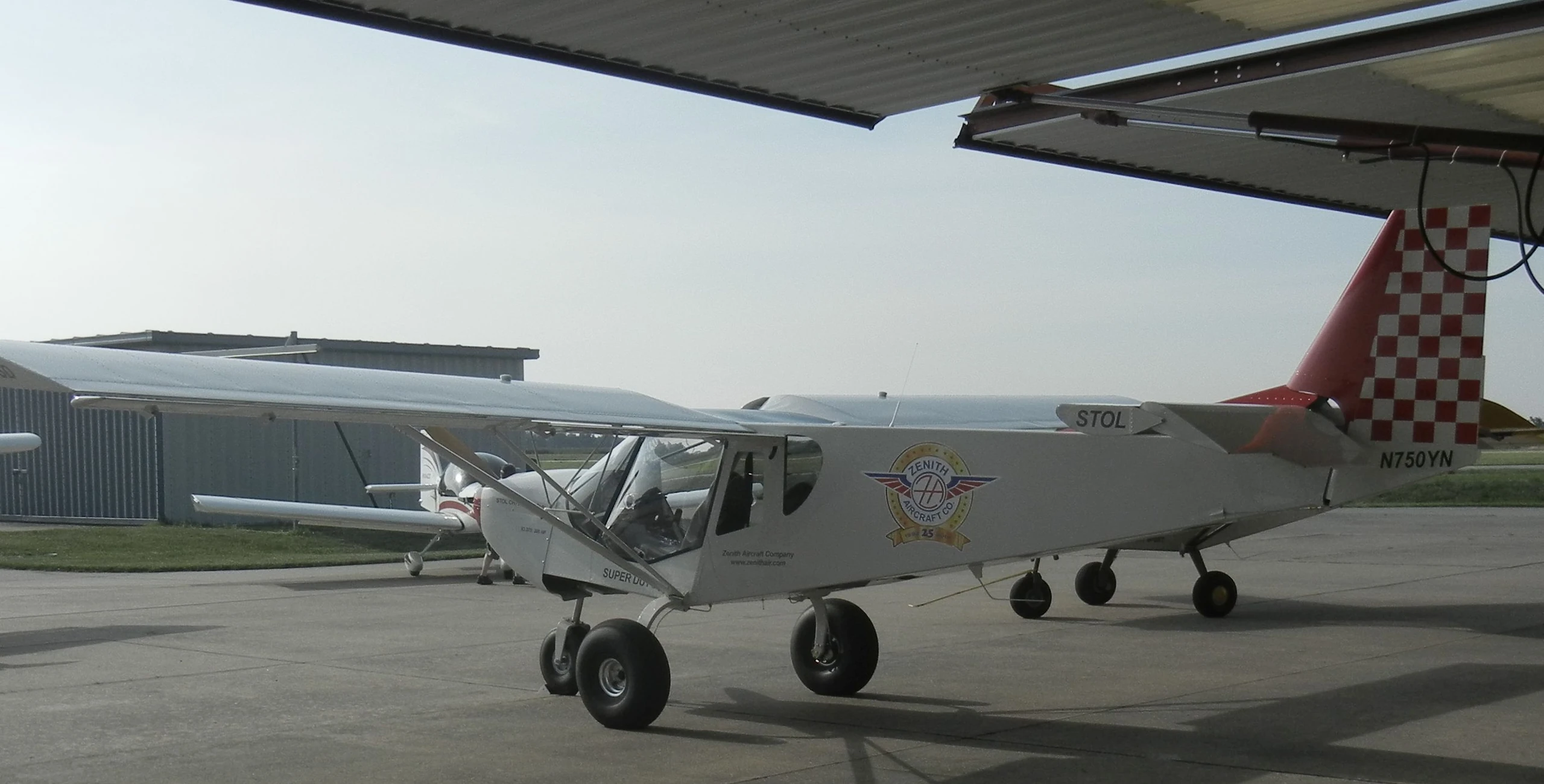

4333 (5).JPG
Обозначение в исходном альбоме

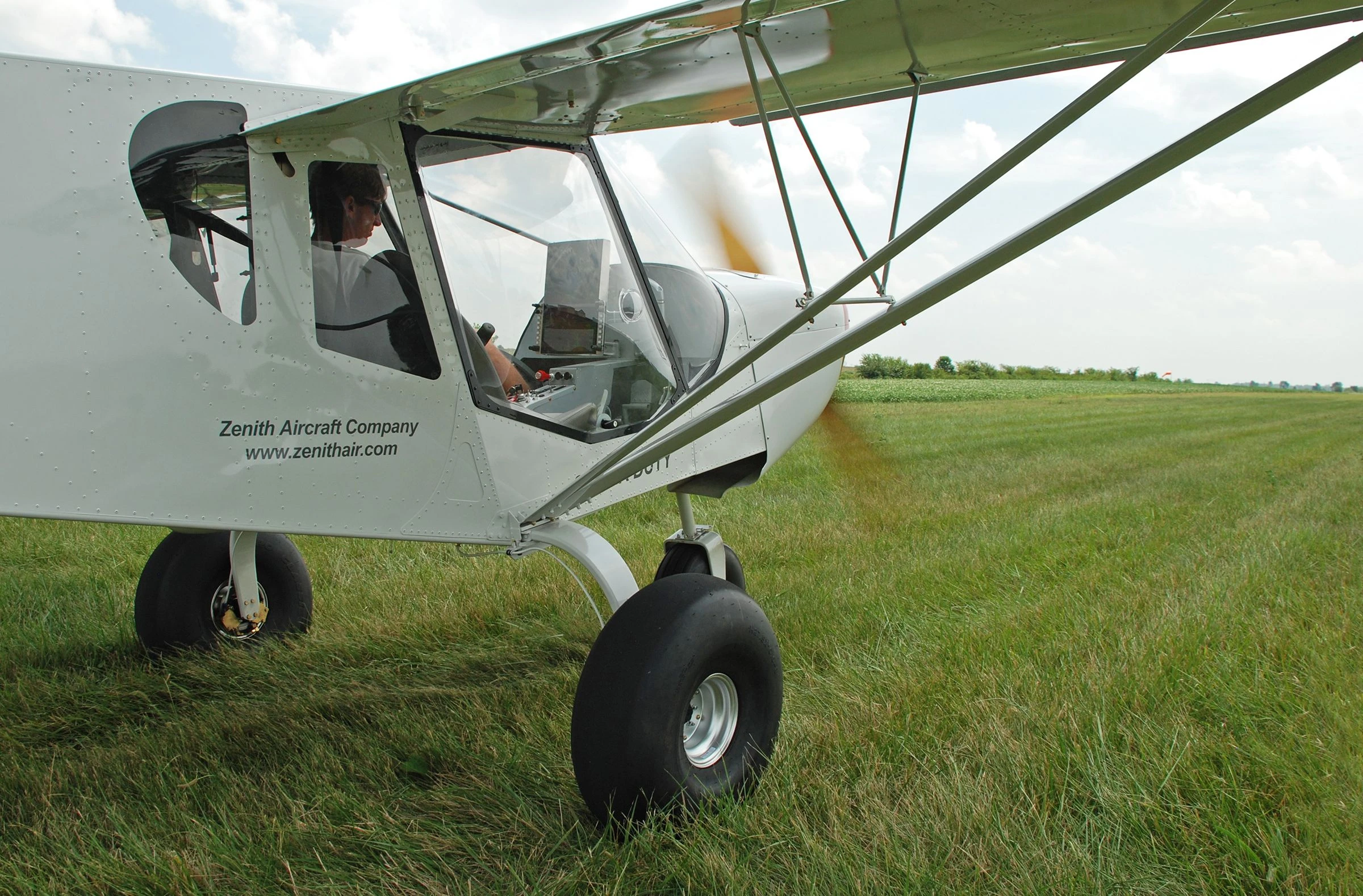

4333 (6).JPG
Обозначение в исходном альбоме
4333 (7).JPG
Обозначение в исходном альбоме
4333 (8).JPG
Обозначение в исходном альбоме

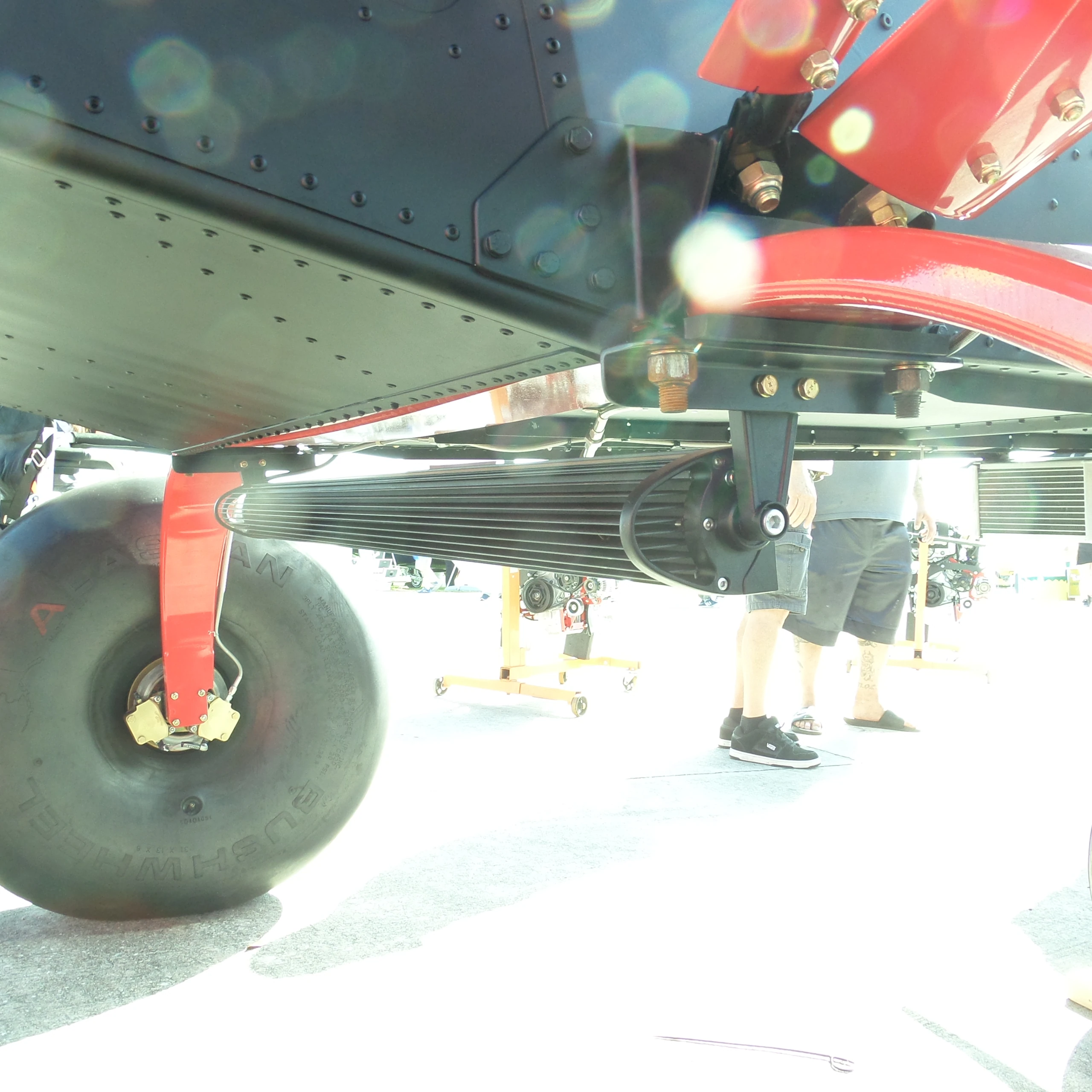

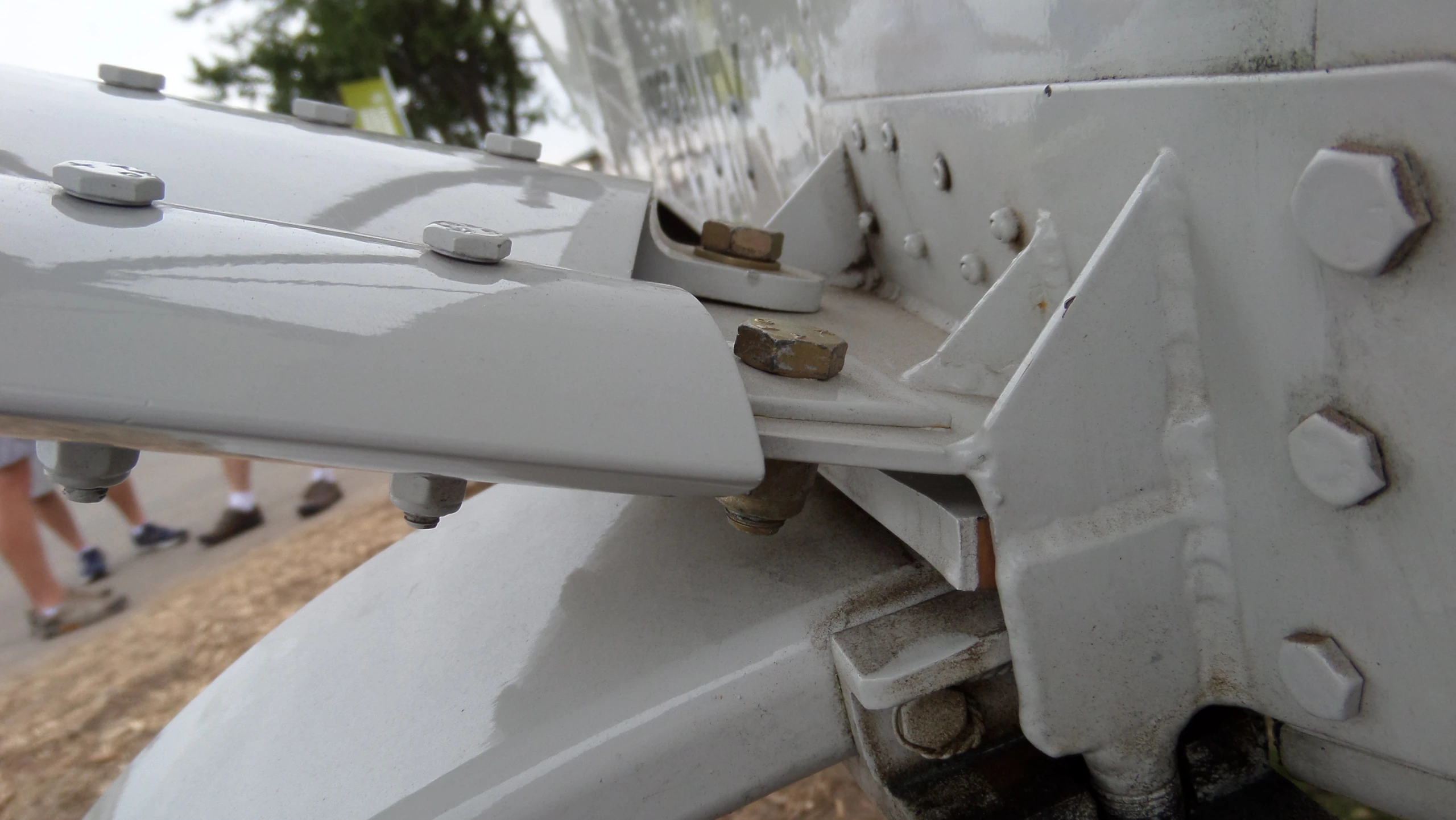

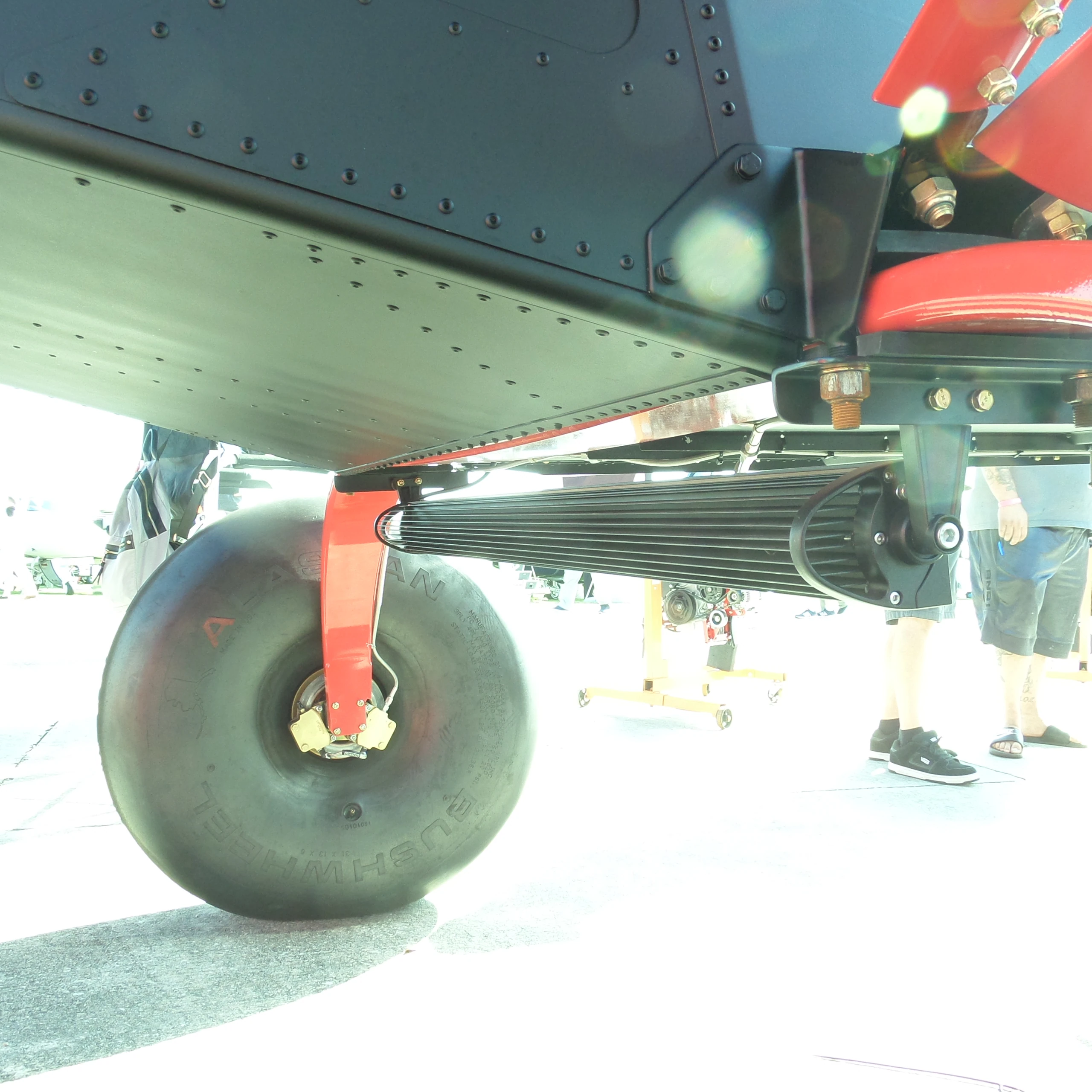

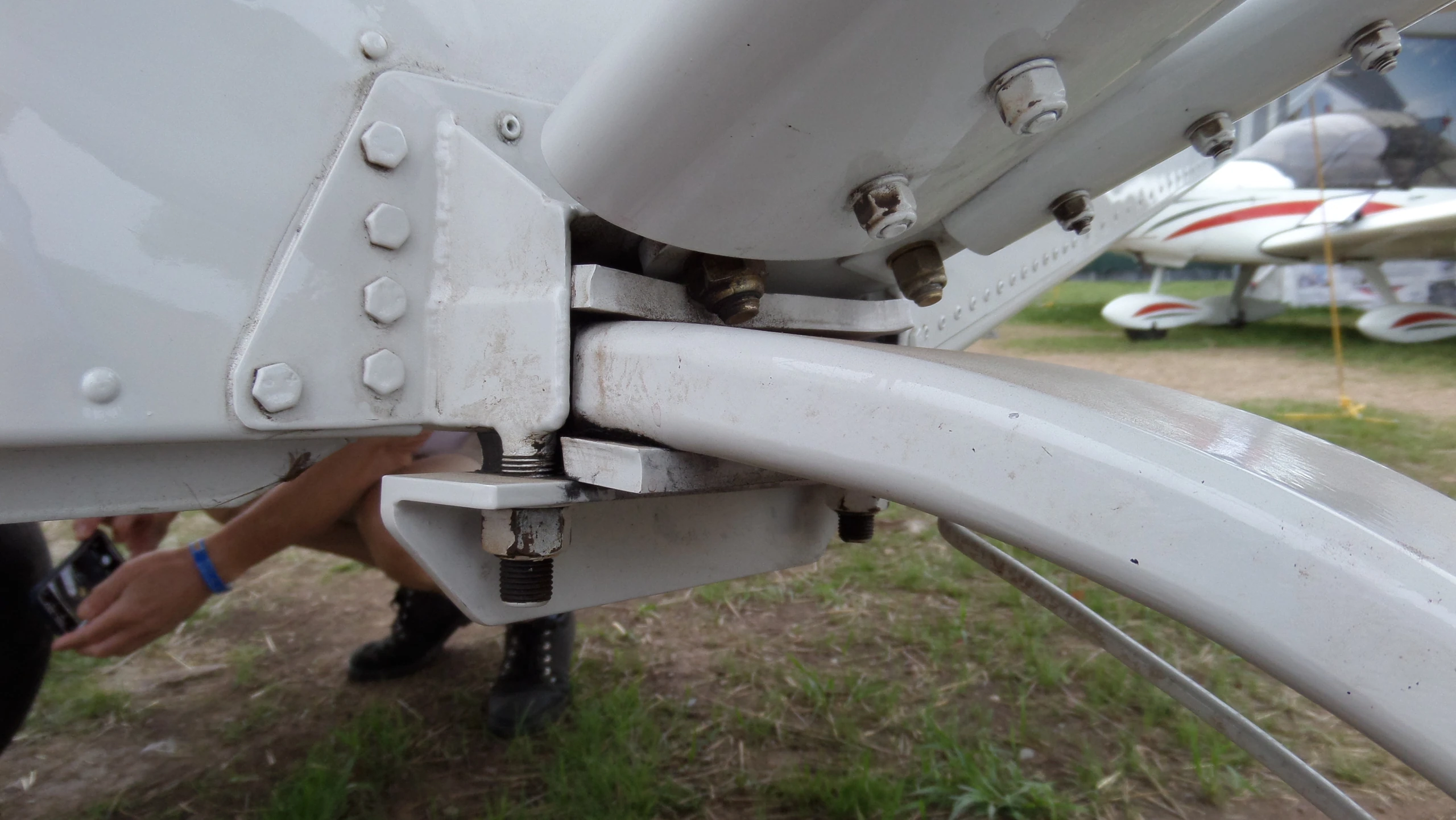

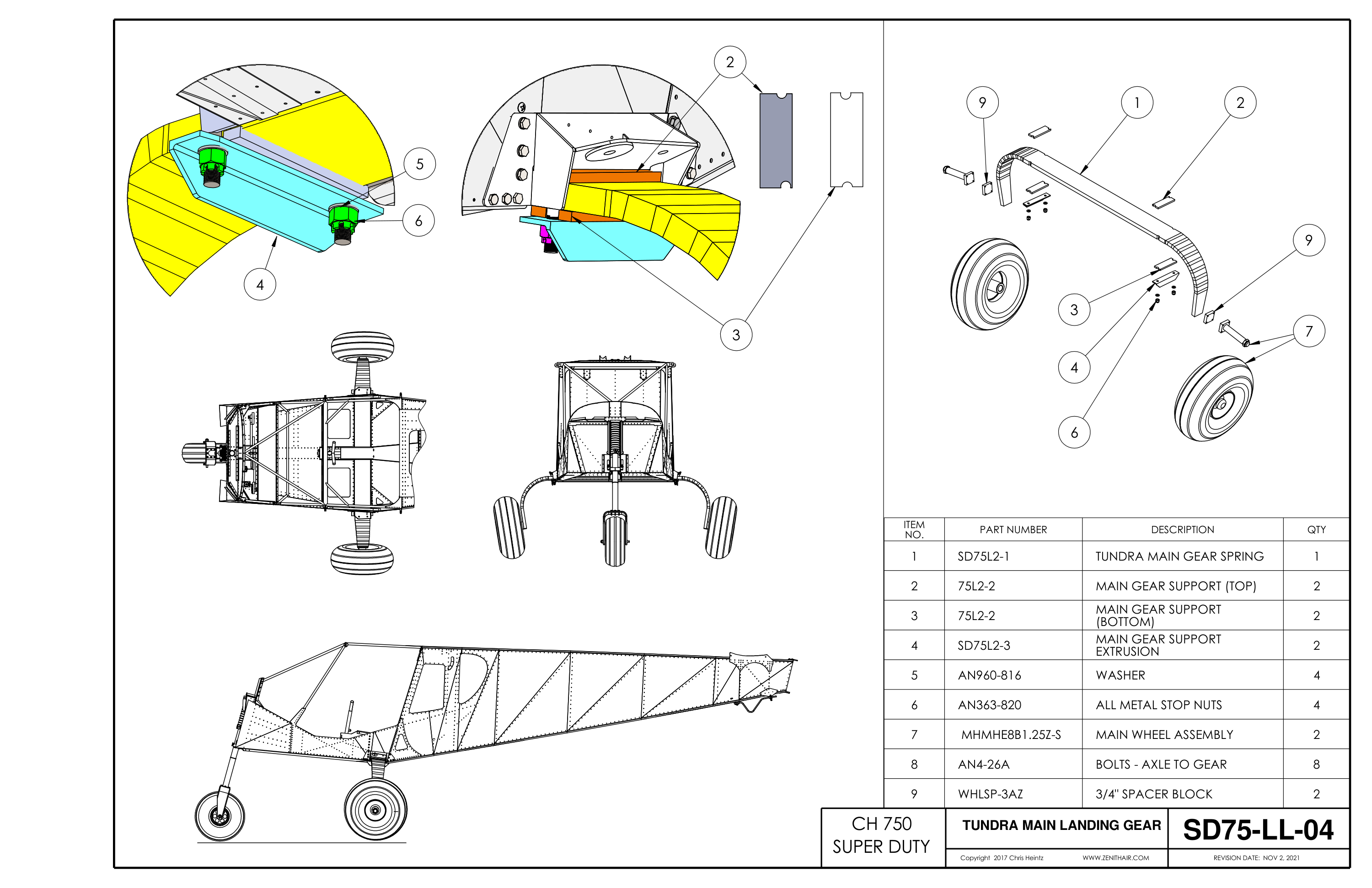

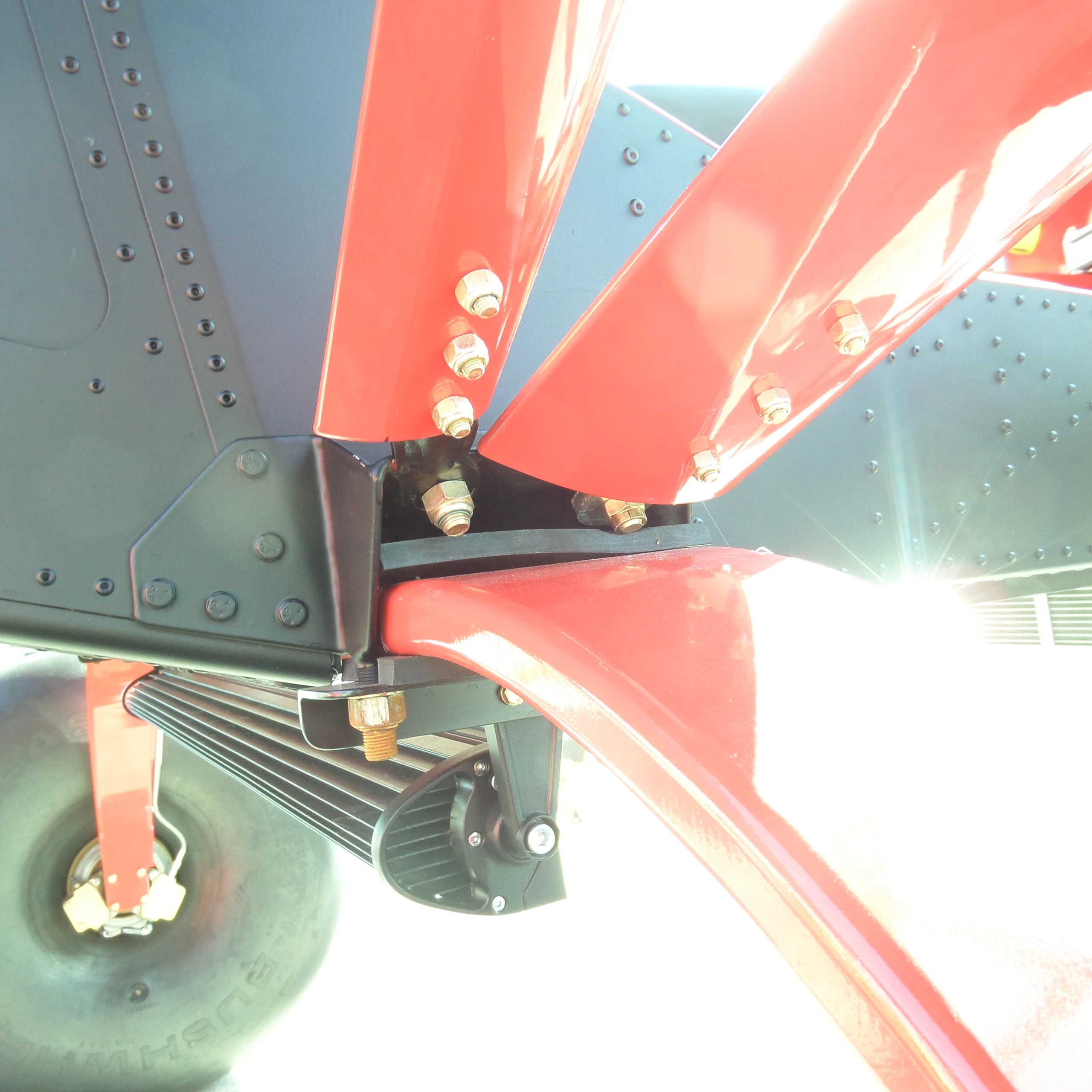

4333 (9).JPGЛист SD75-LL-04, 02.11.2021. Рессора SD75L2-1 опирается на верхние и нижние опоры 75L2-2, с профилями SD75L2-3. На соединении показаны четыре шайбы AN960-816 и четыре цельнометаллические самоконтрящиеся гайки AN363-820.

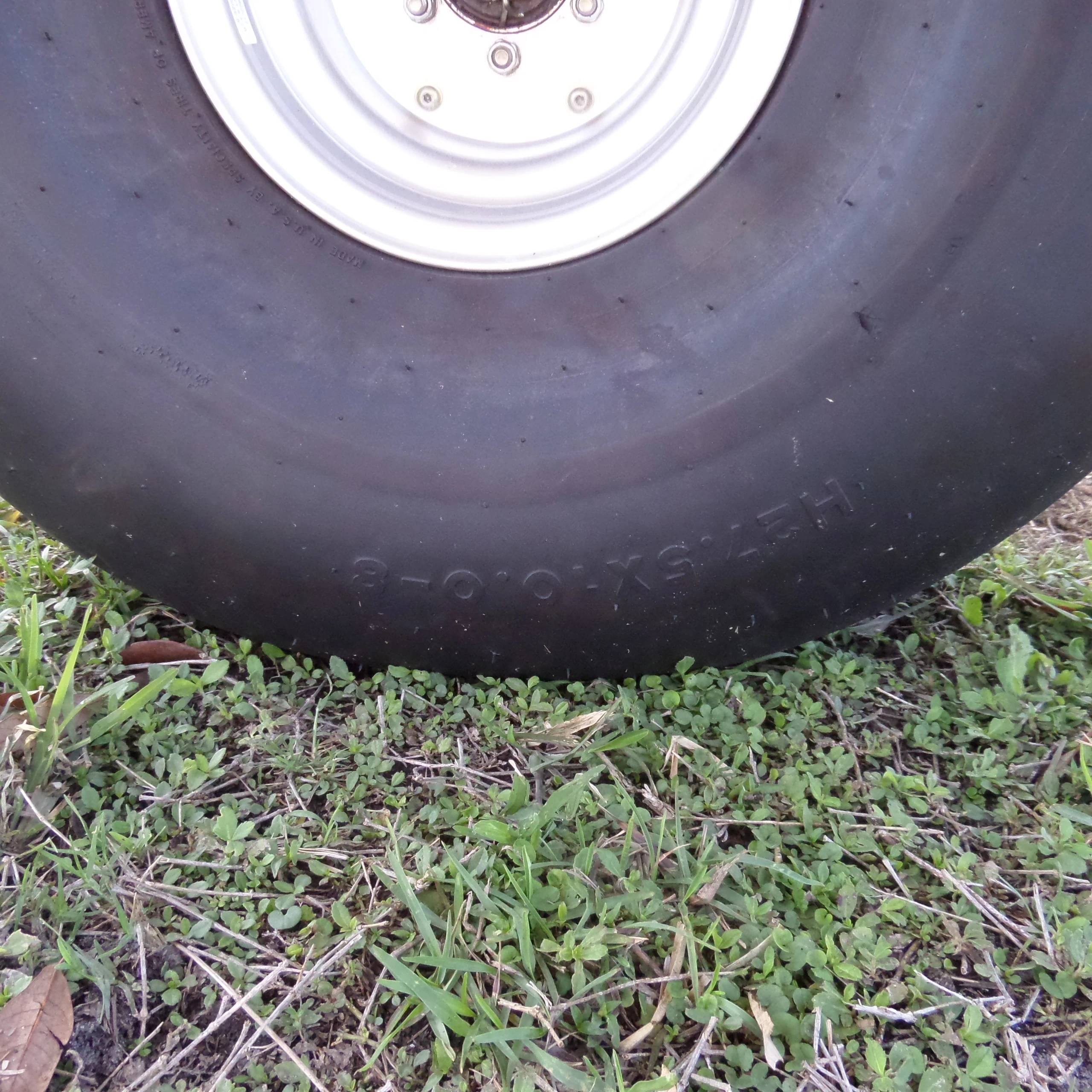

Колёса, оси и проставки

Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме

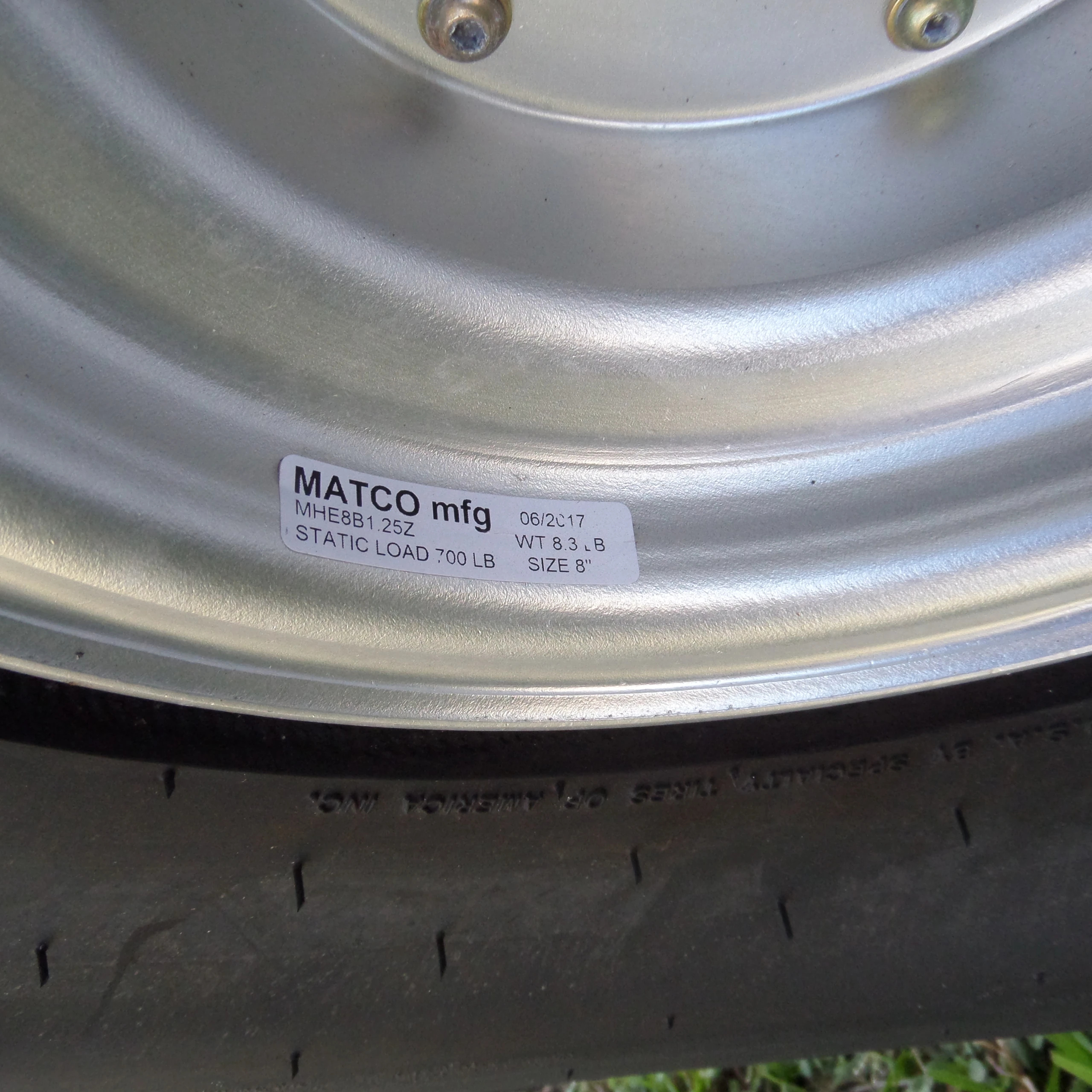

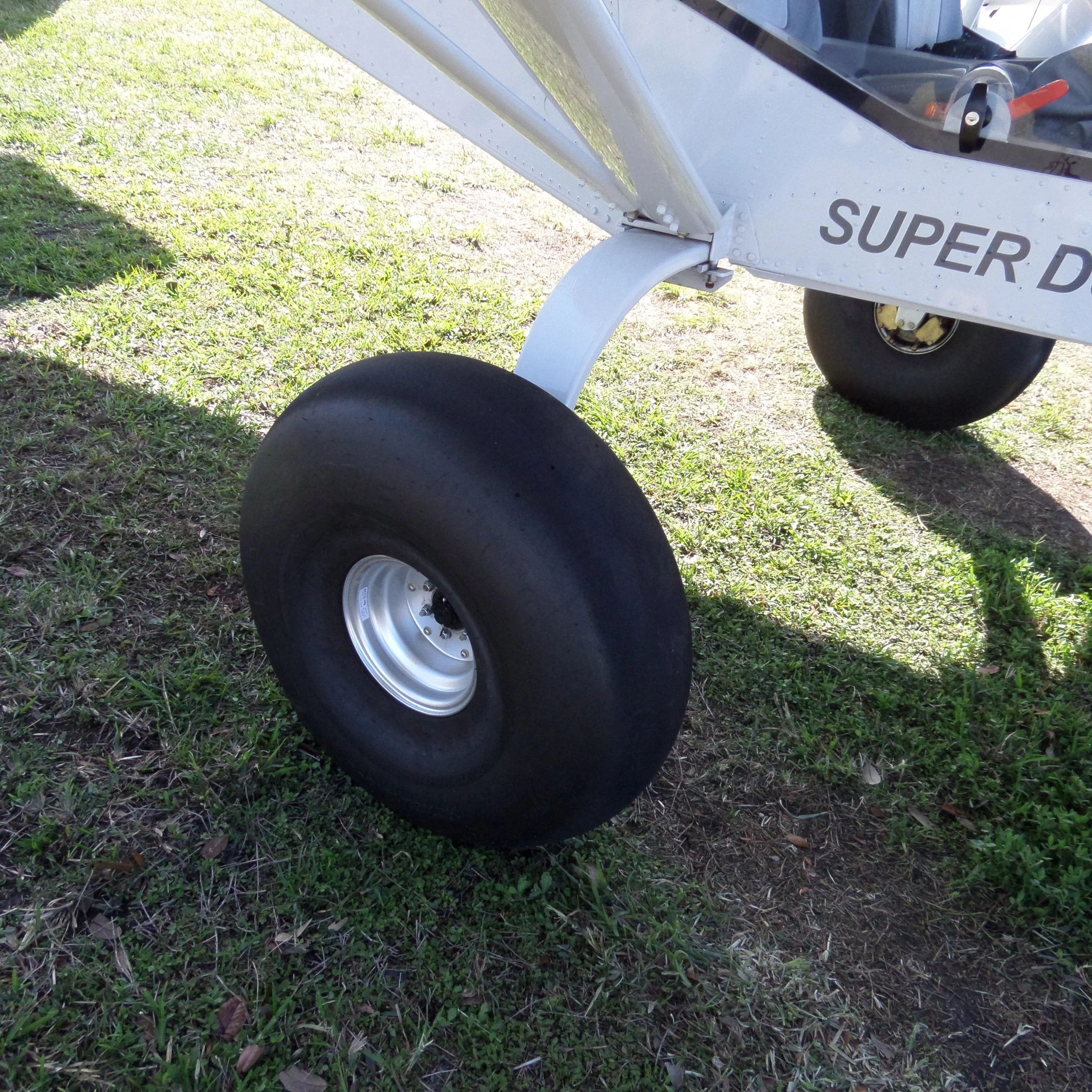

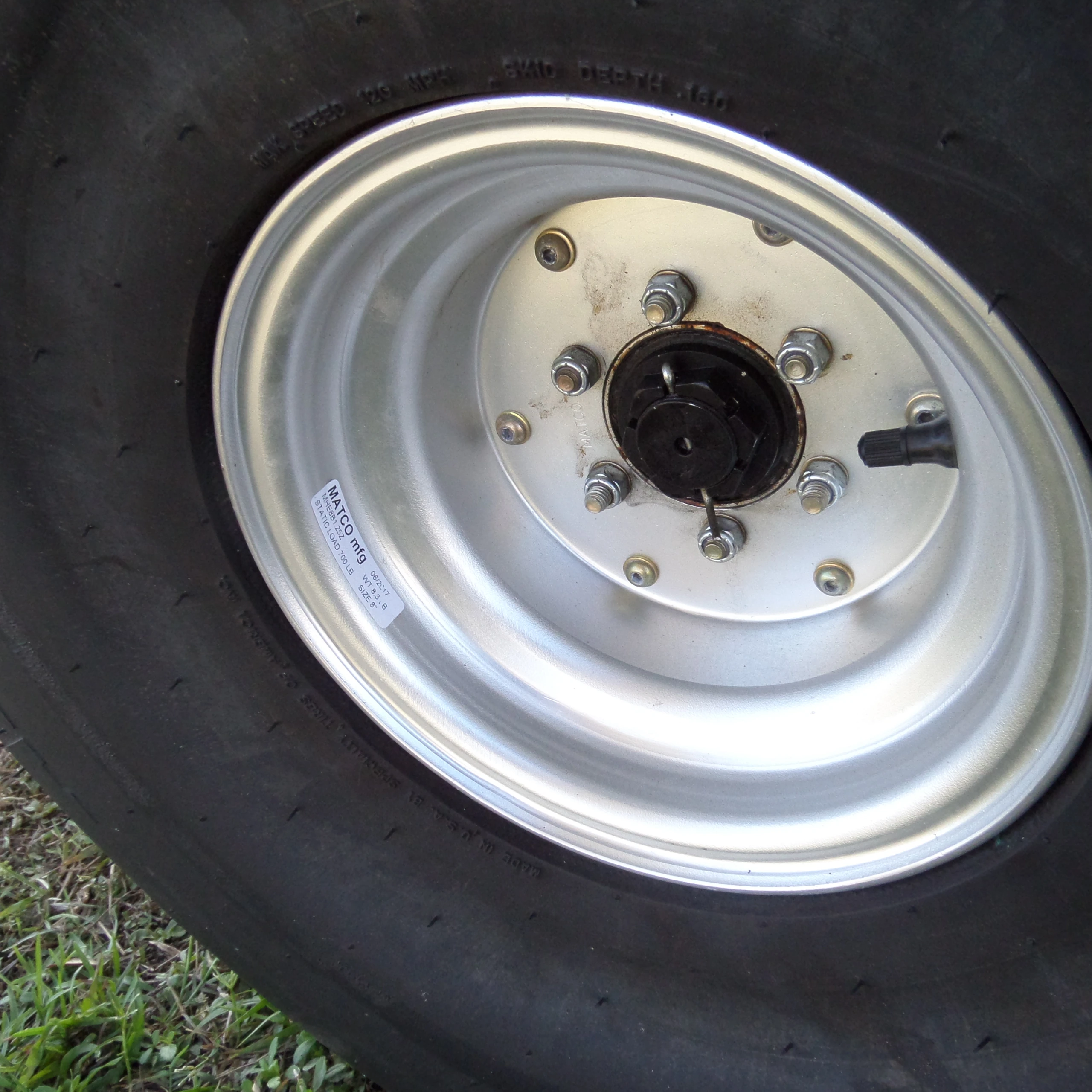

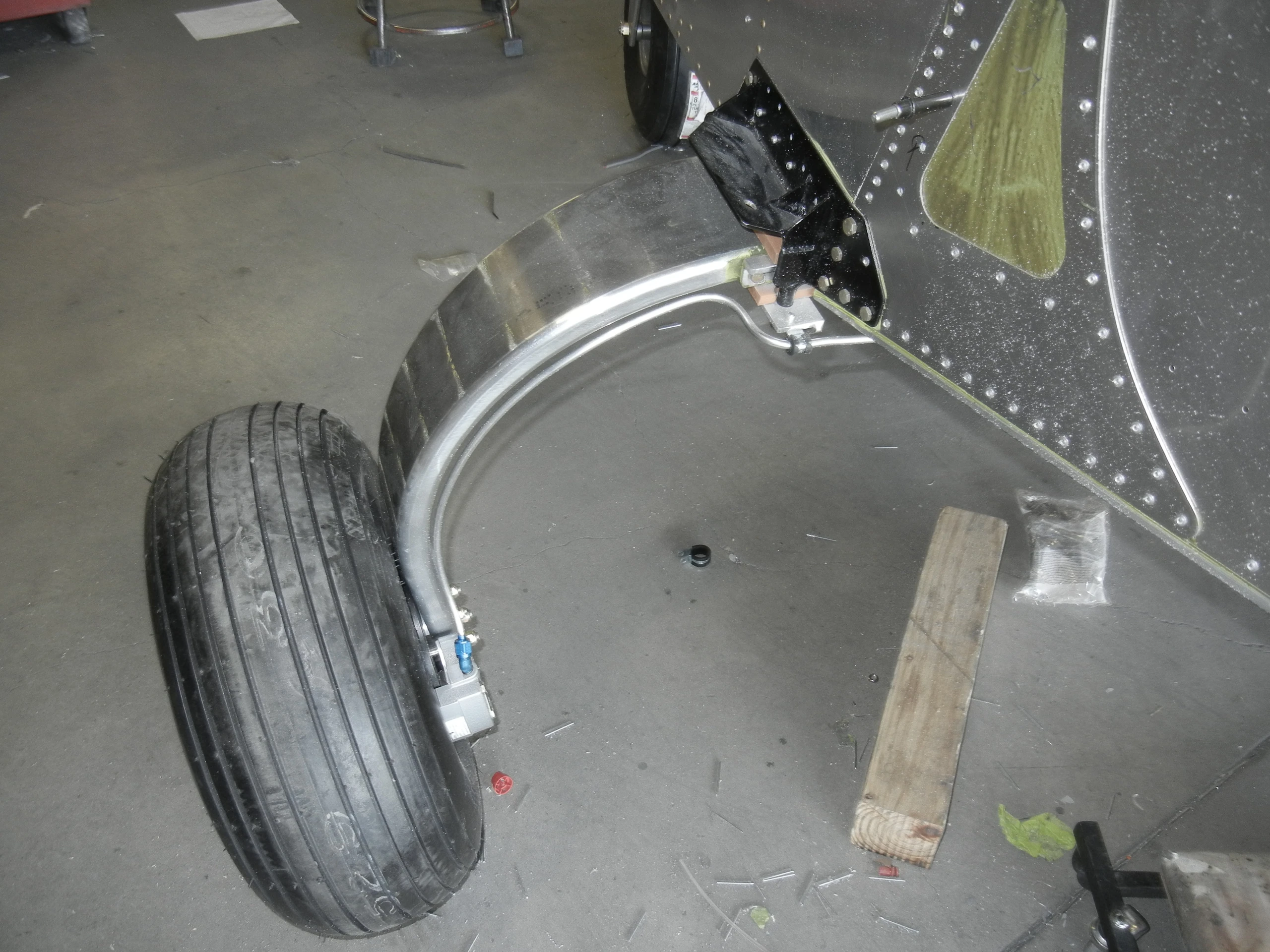

2C.JPGОсновные колёса указаны как MHMHE8B1.25Z-S. Между рессорой и осью предусмотрен блок WHLSP-3AZ толщиной 3/4”, по одному с каждой стороны. Крепёж осей к рессоре — восемь AN4-26A в таблице.
Примерка тормозного узла

Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме

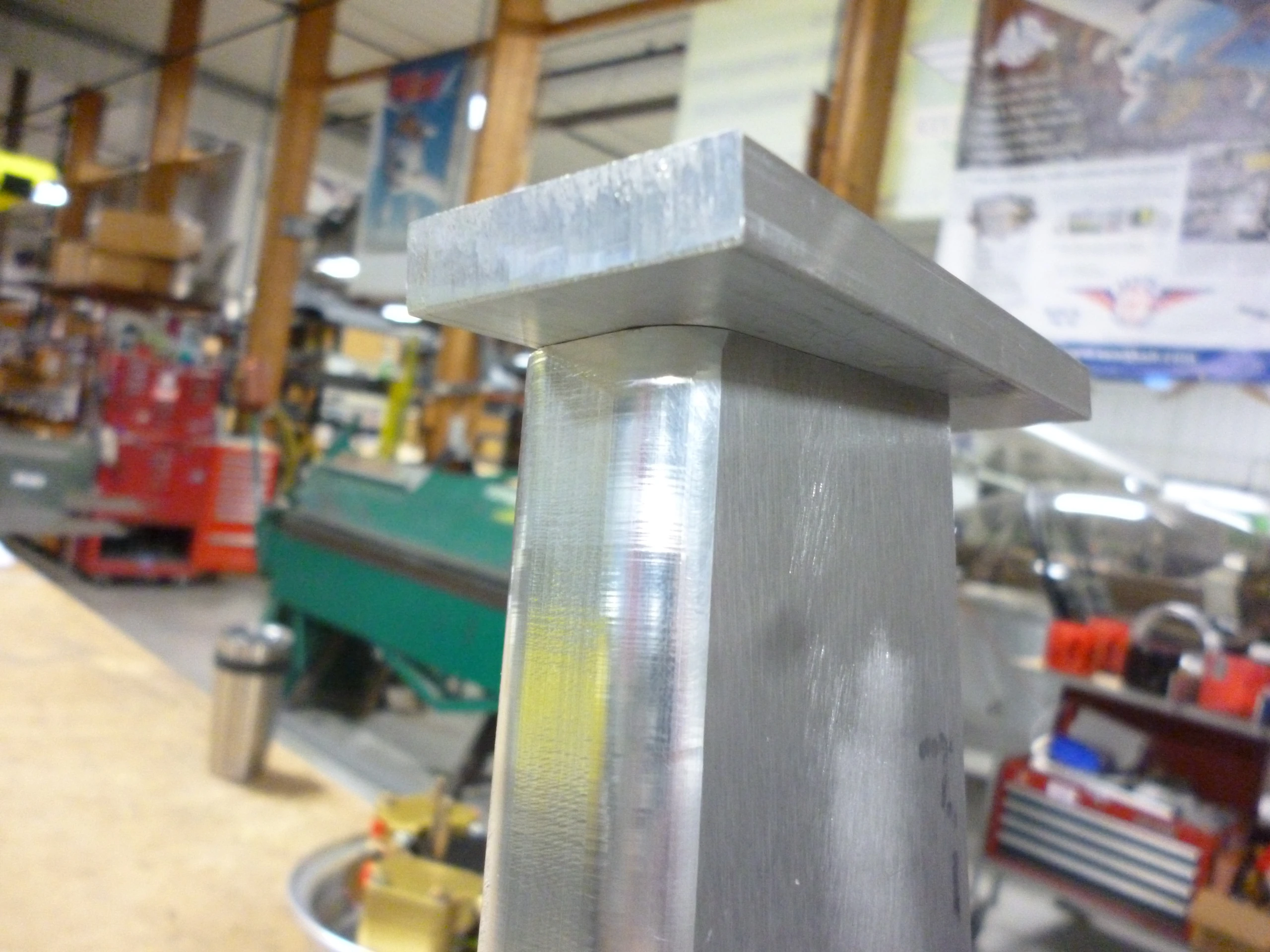

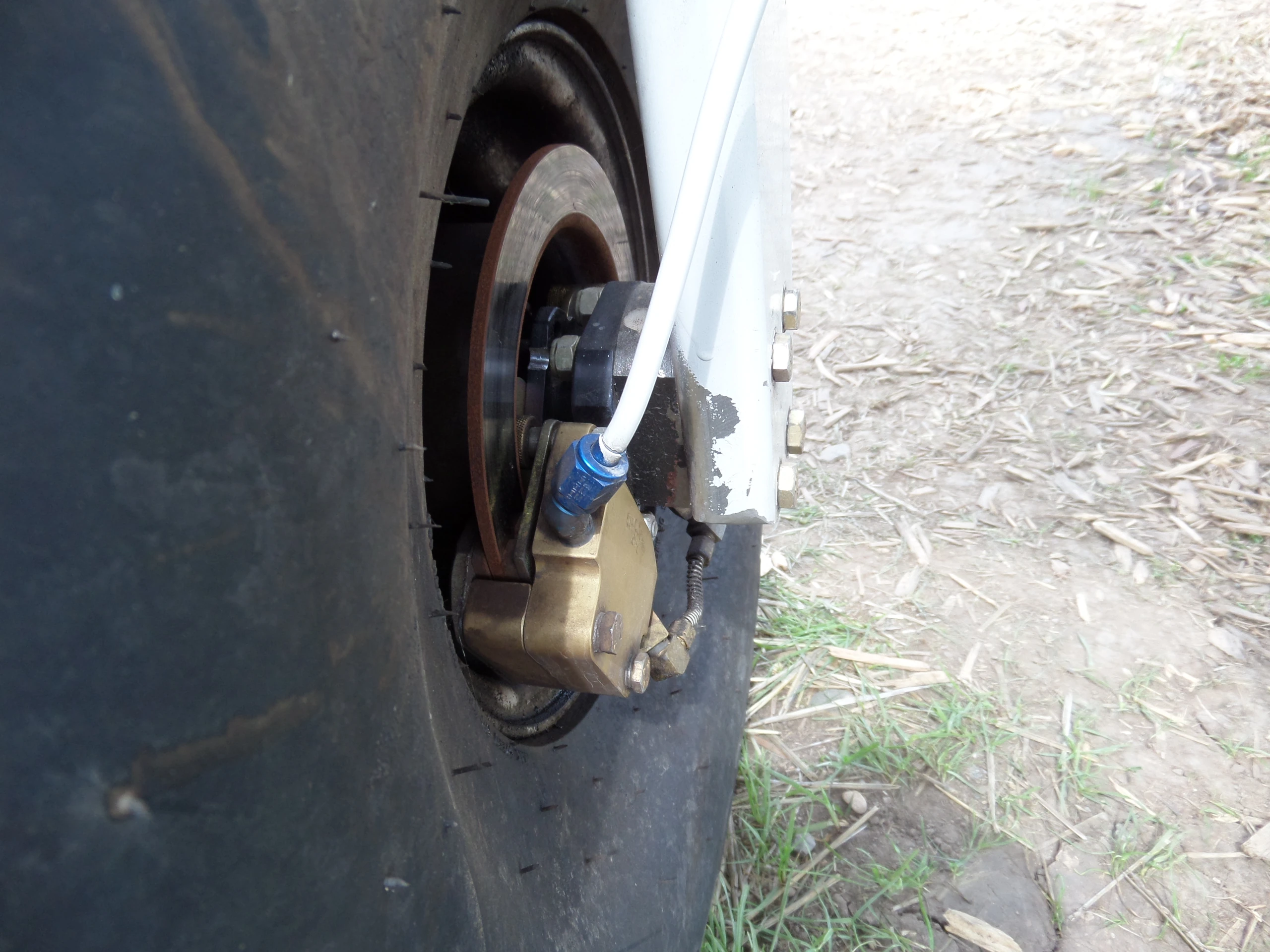

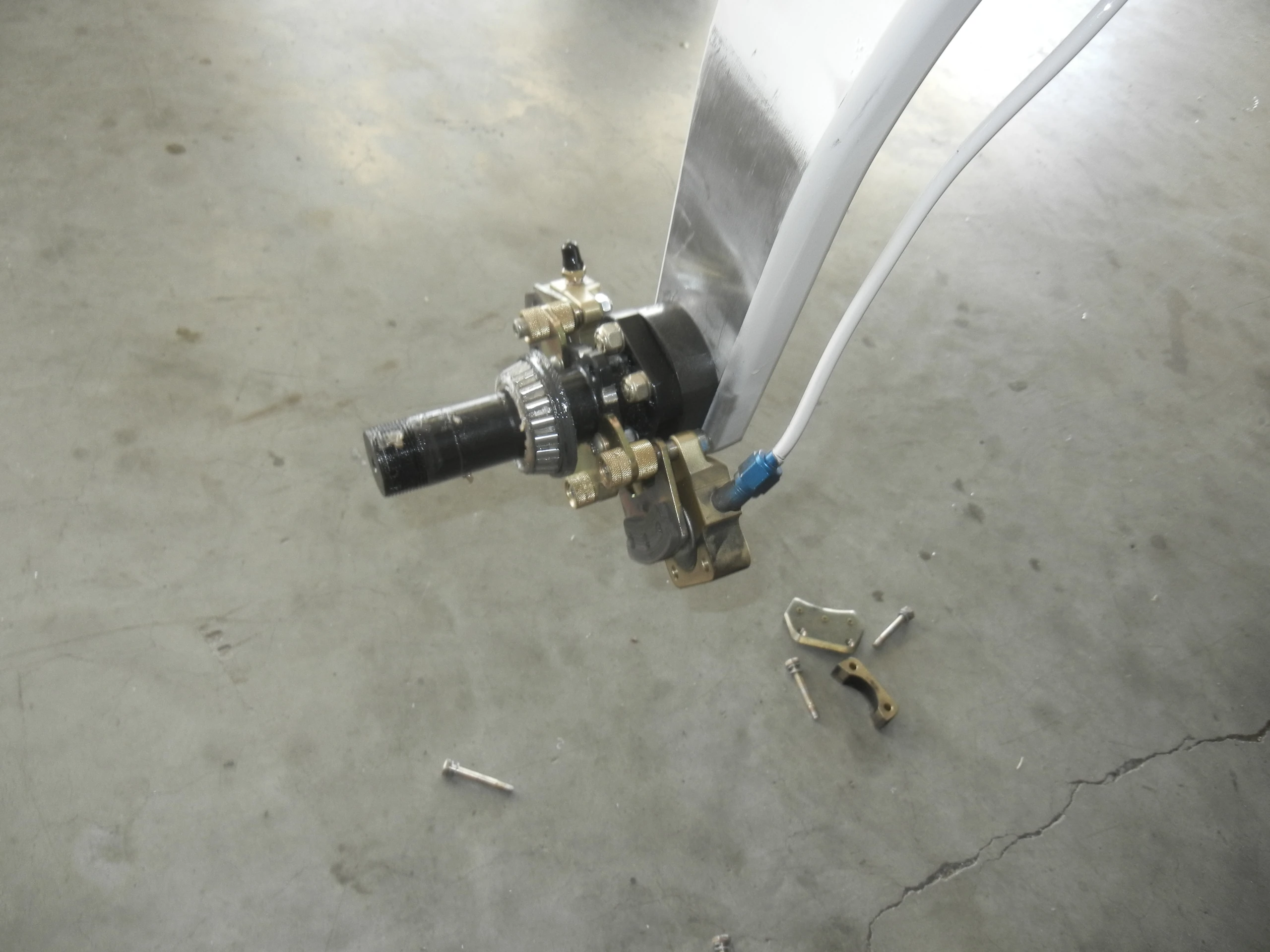

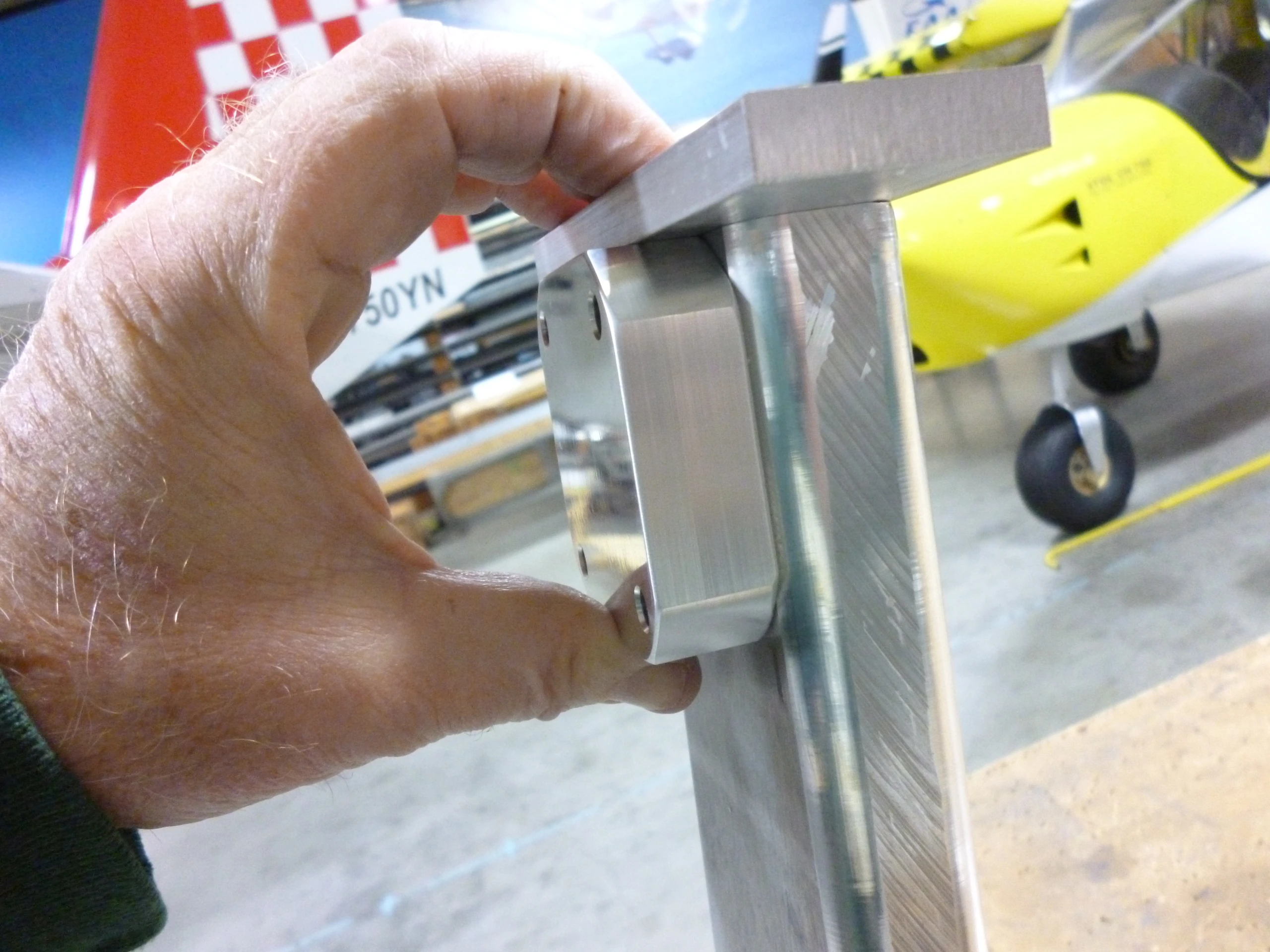

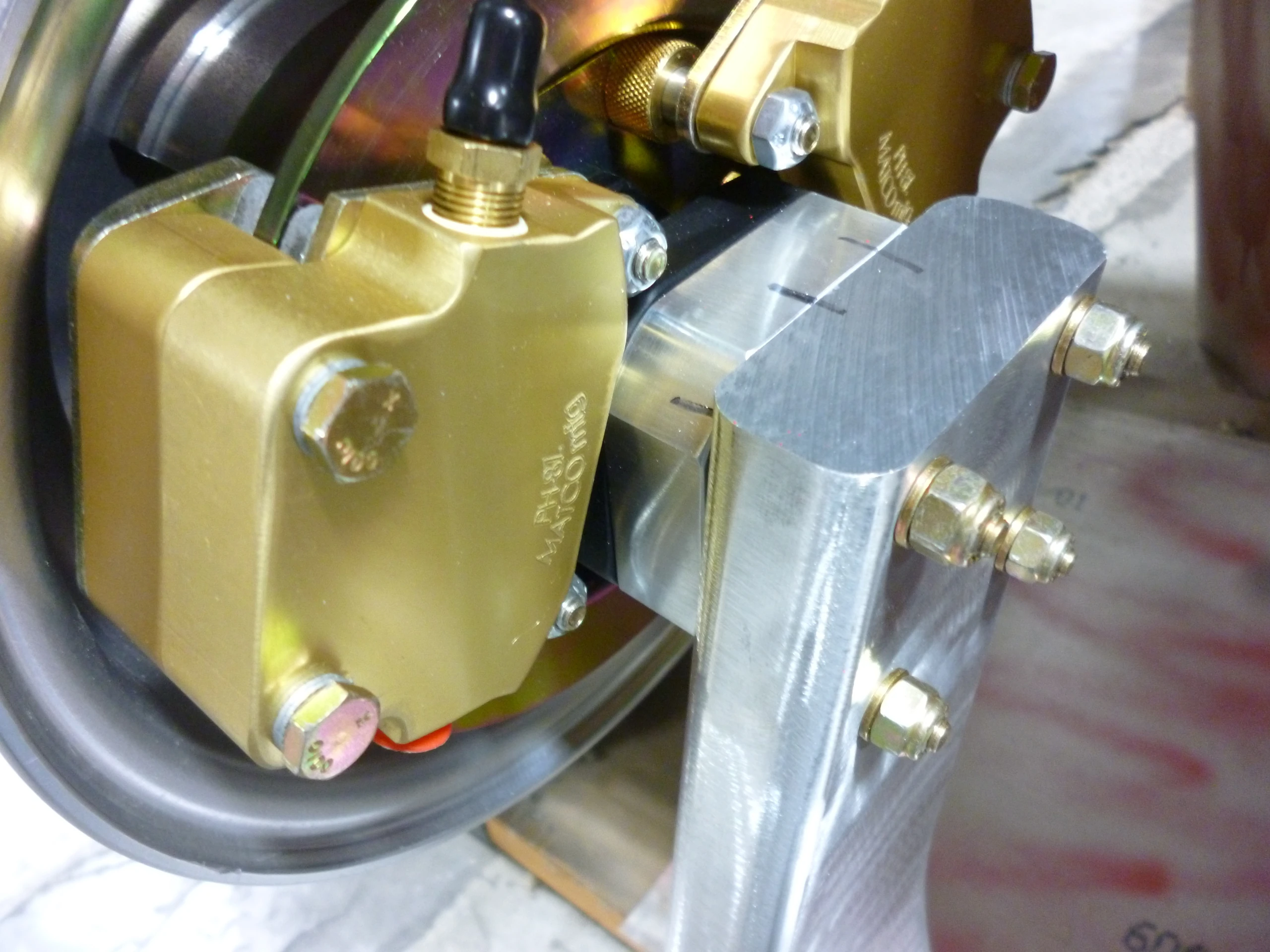

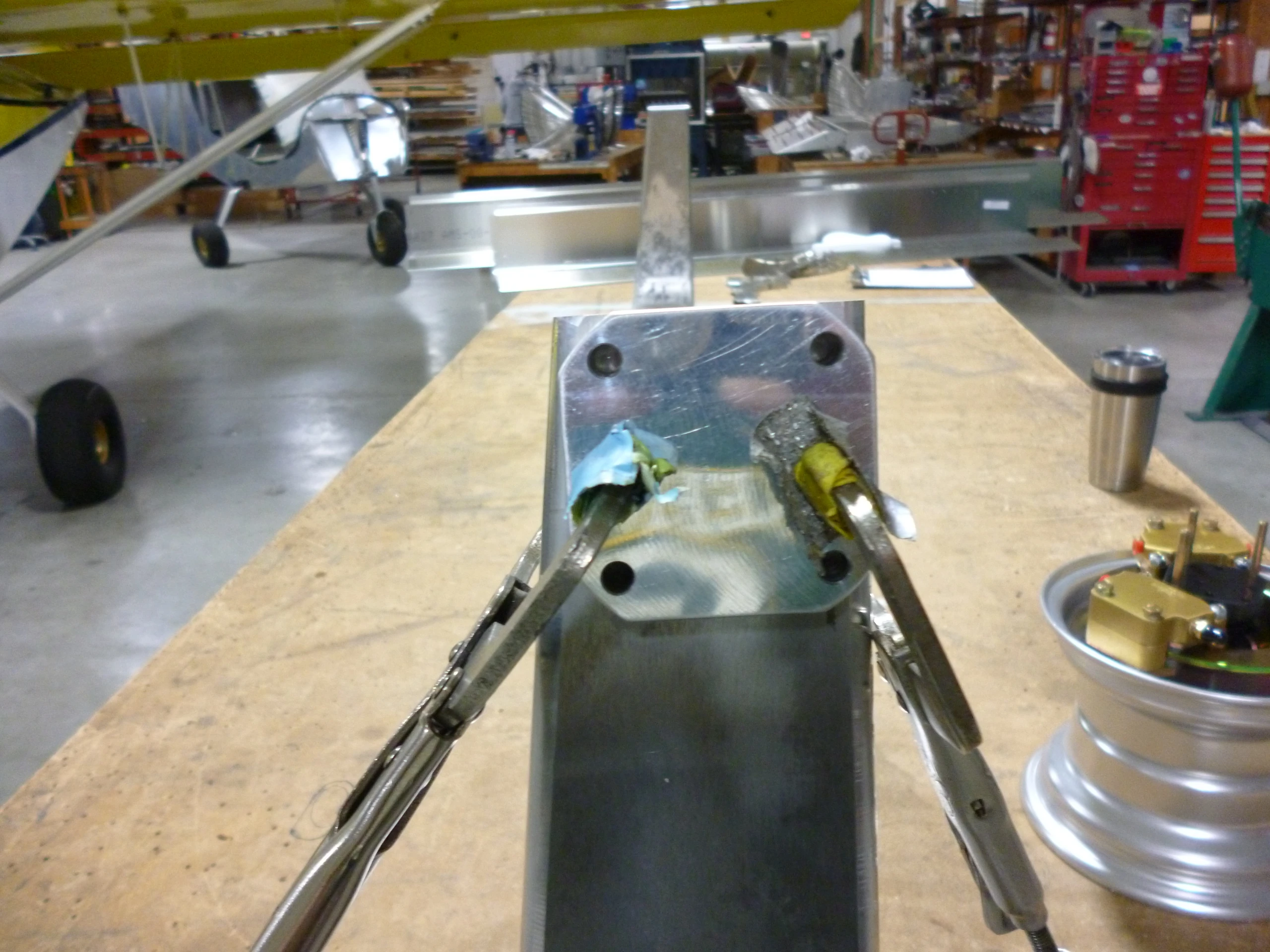

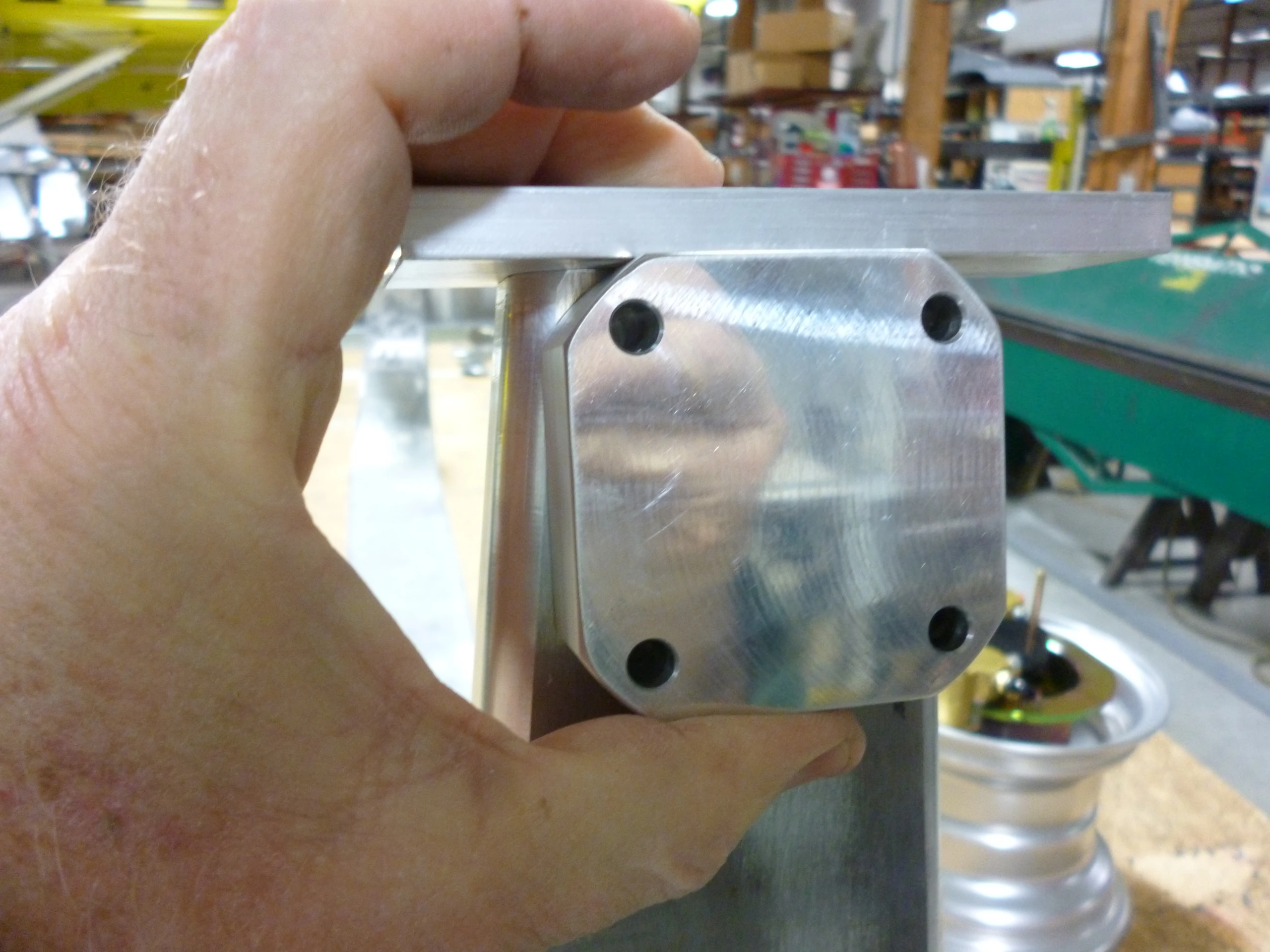

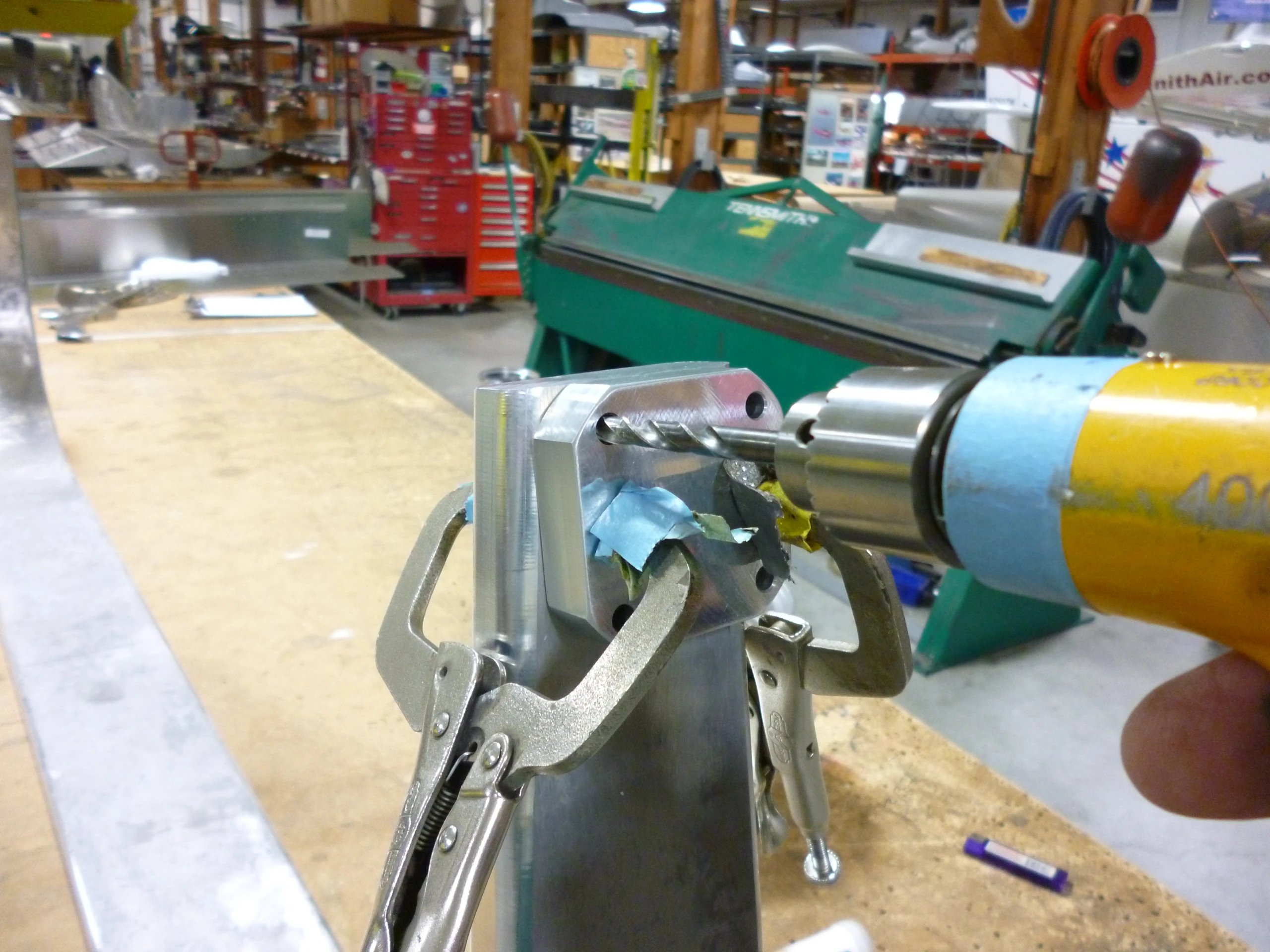

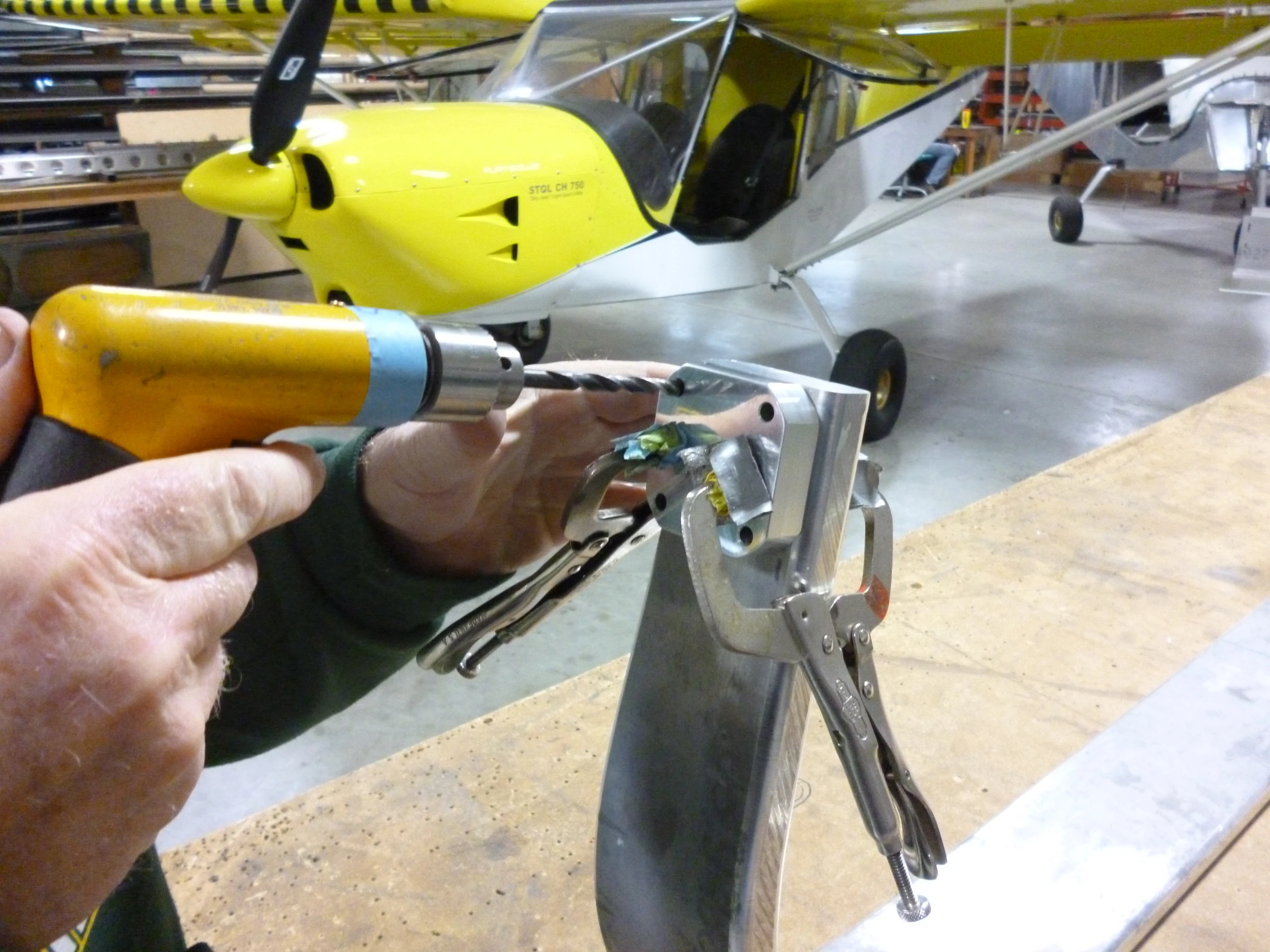

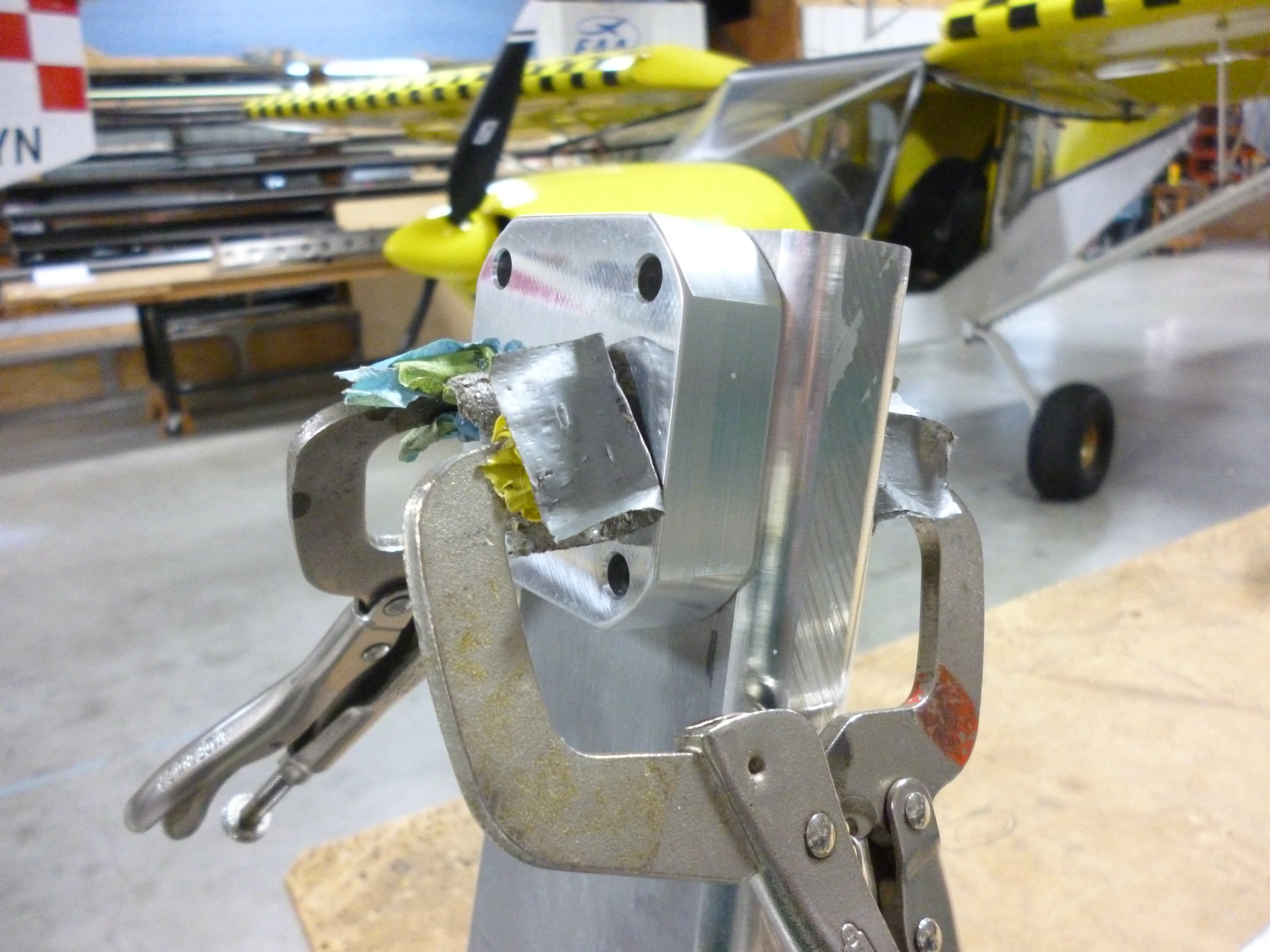

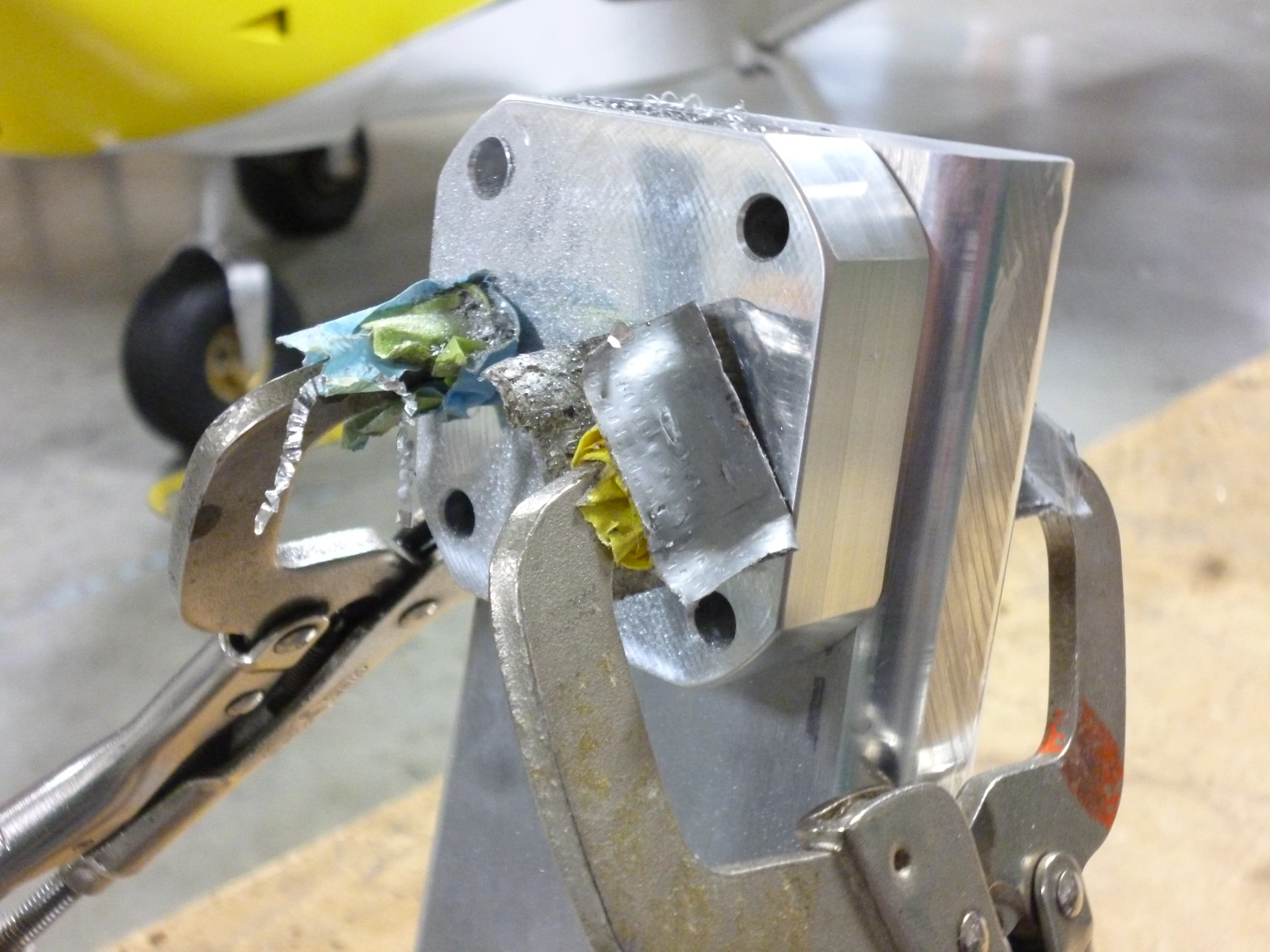

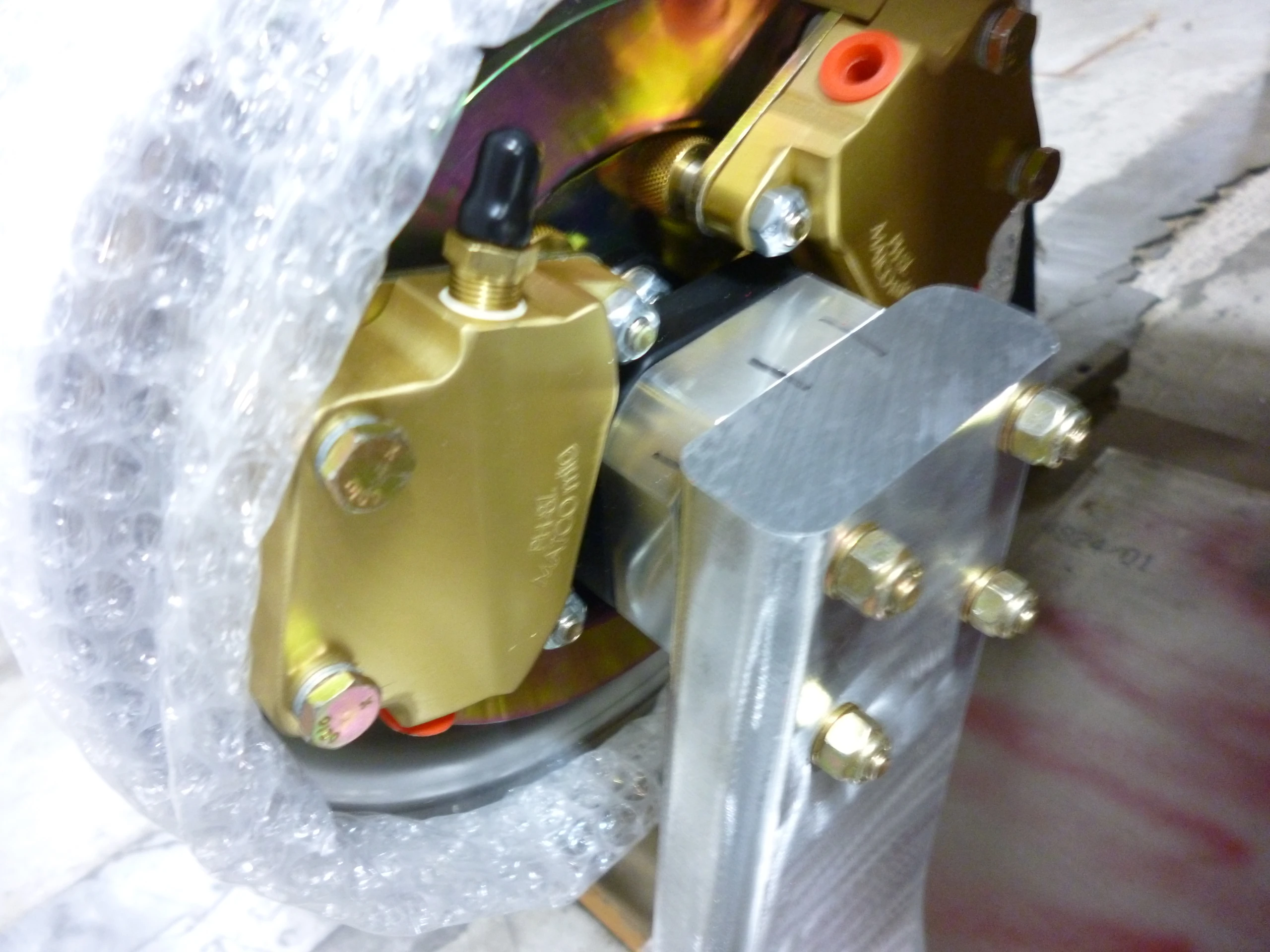

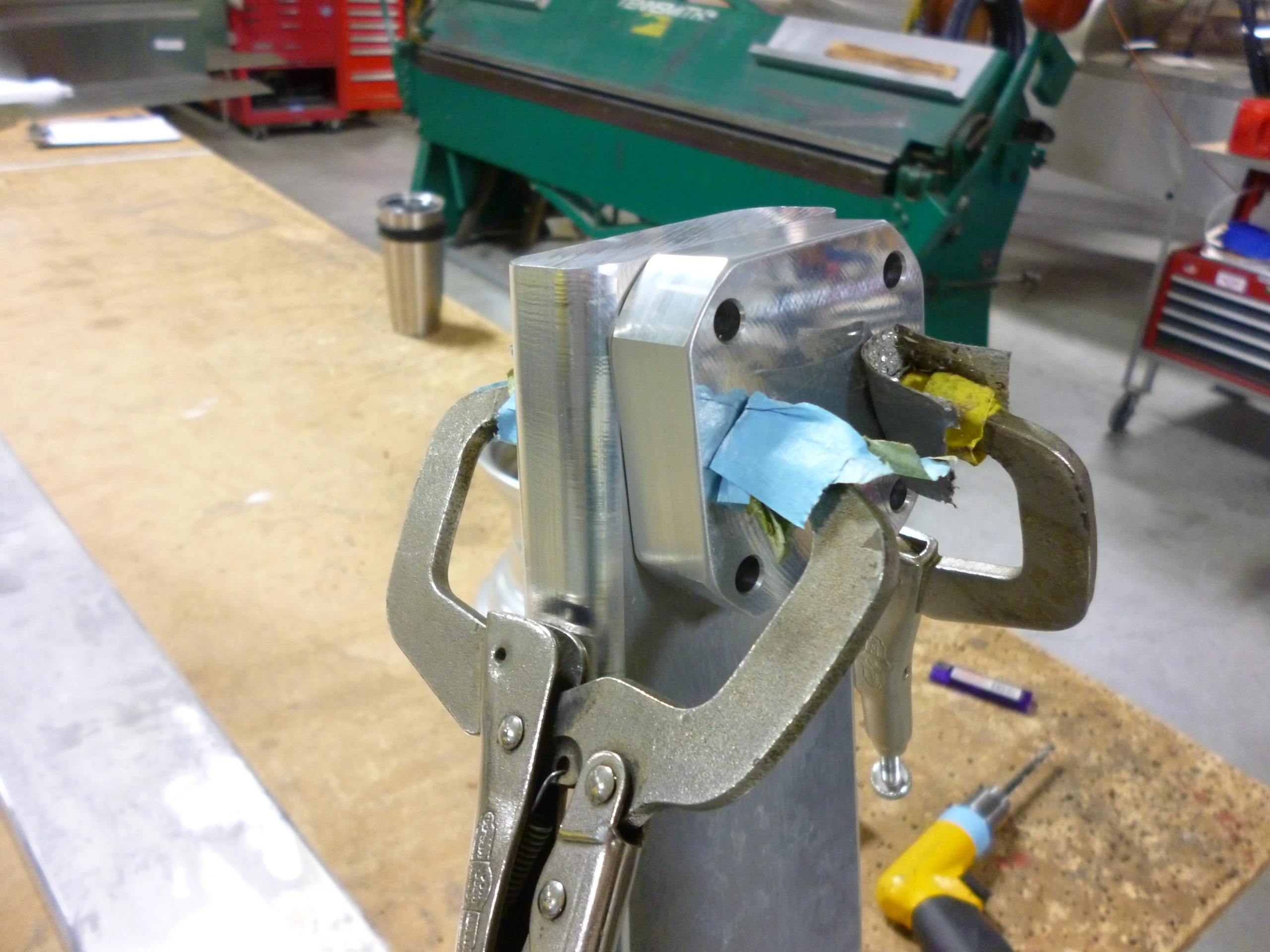

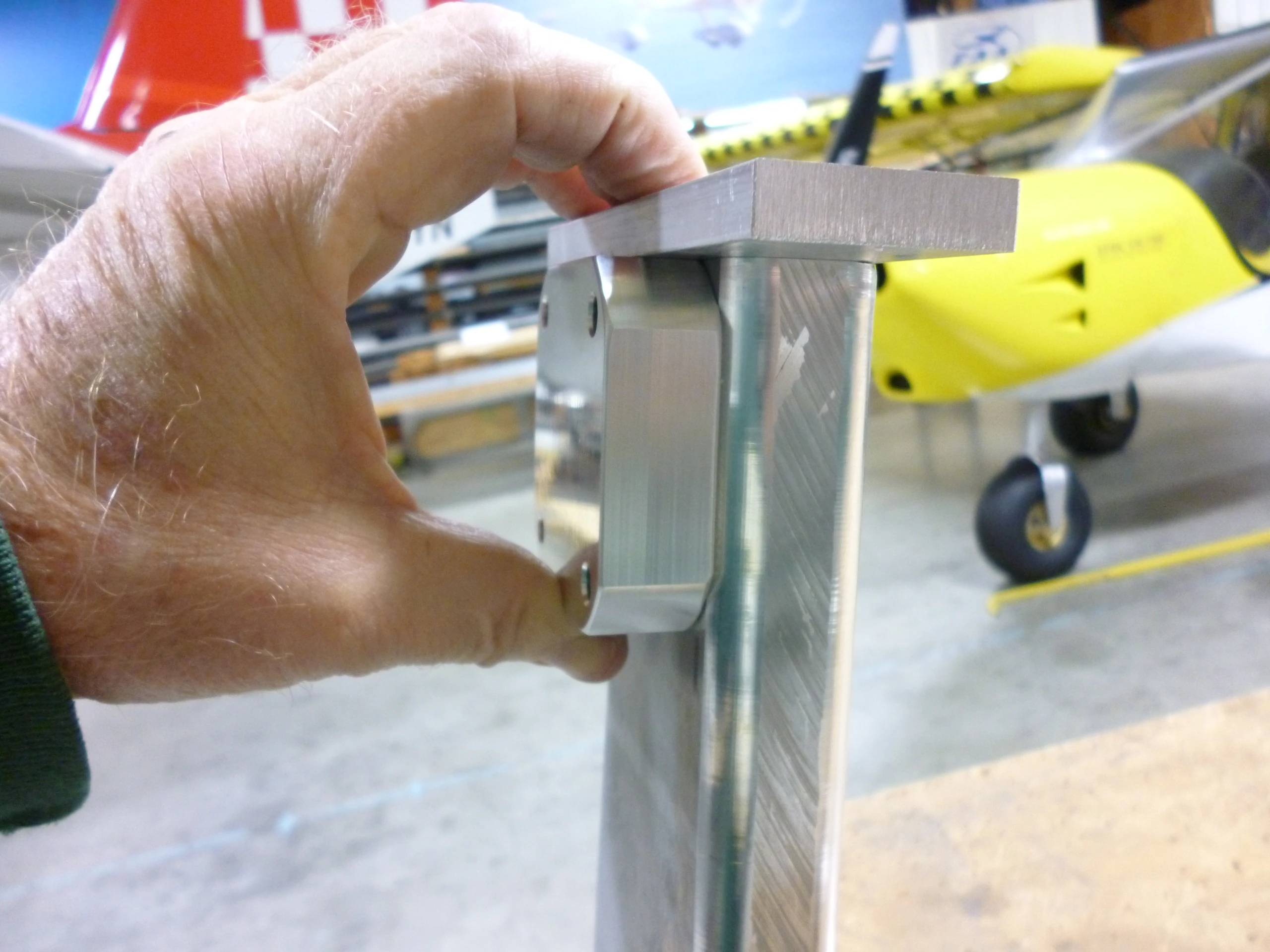

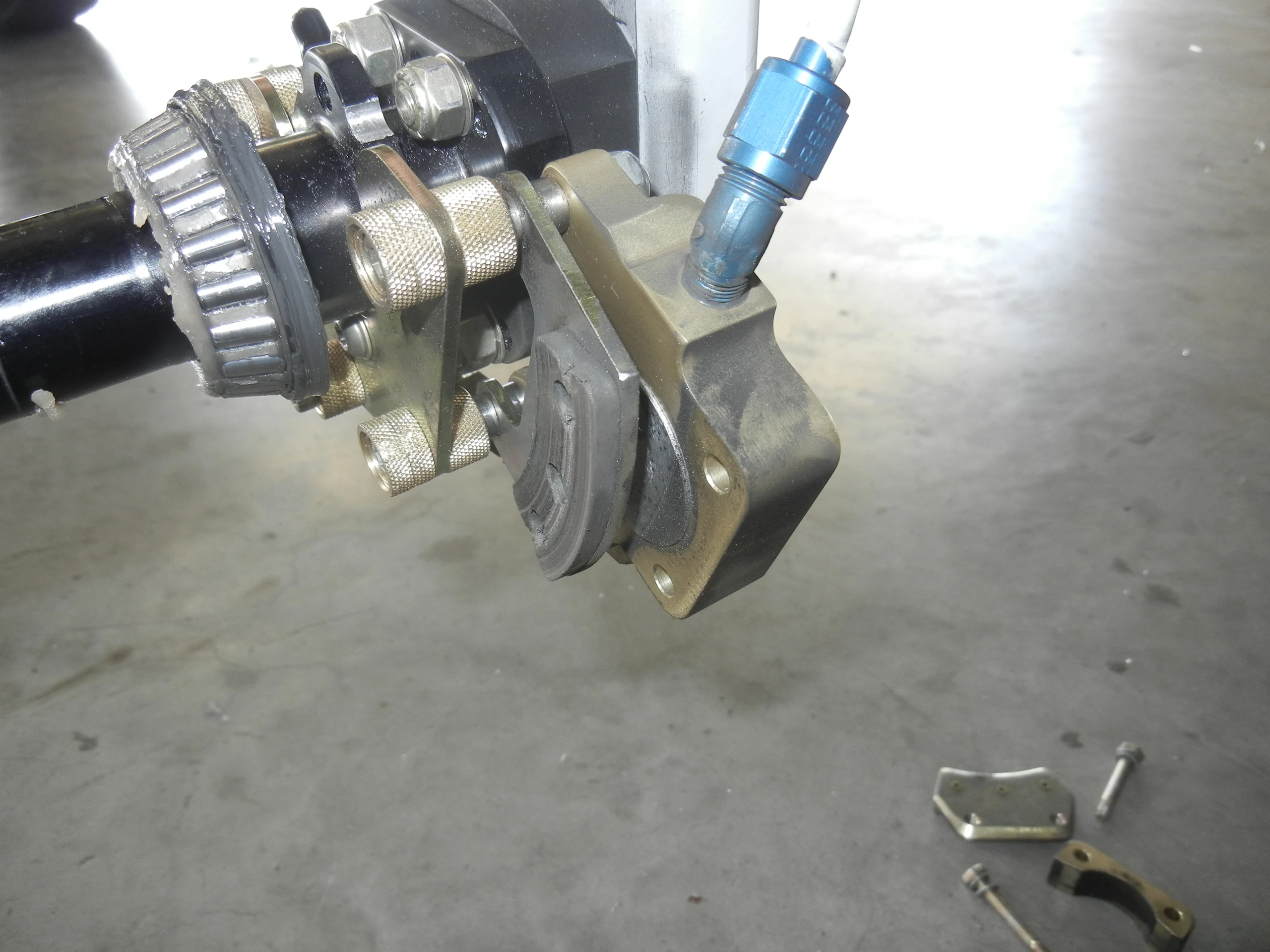

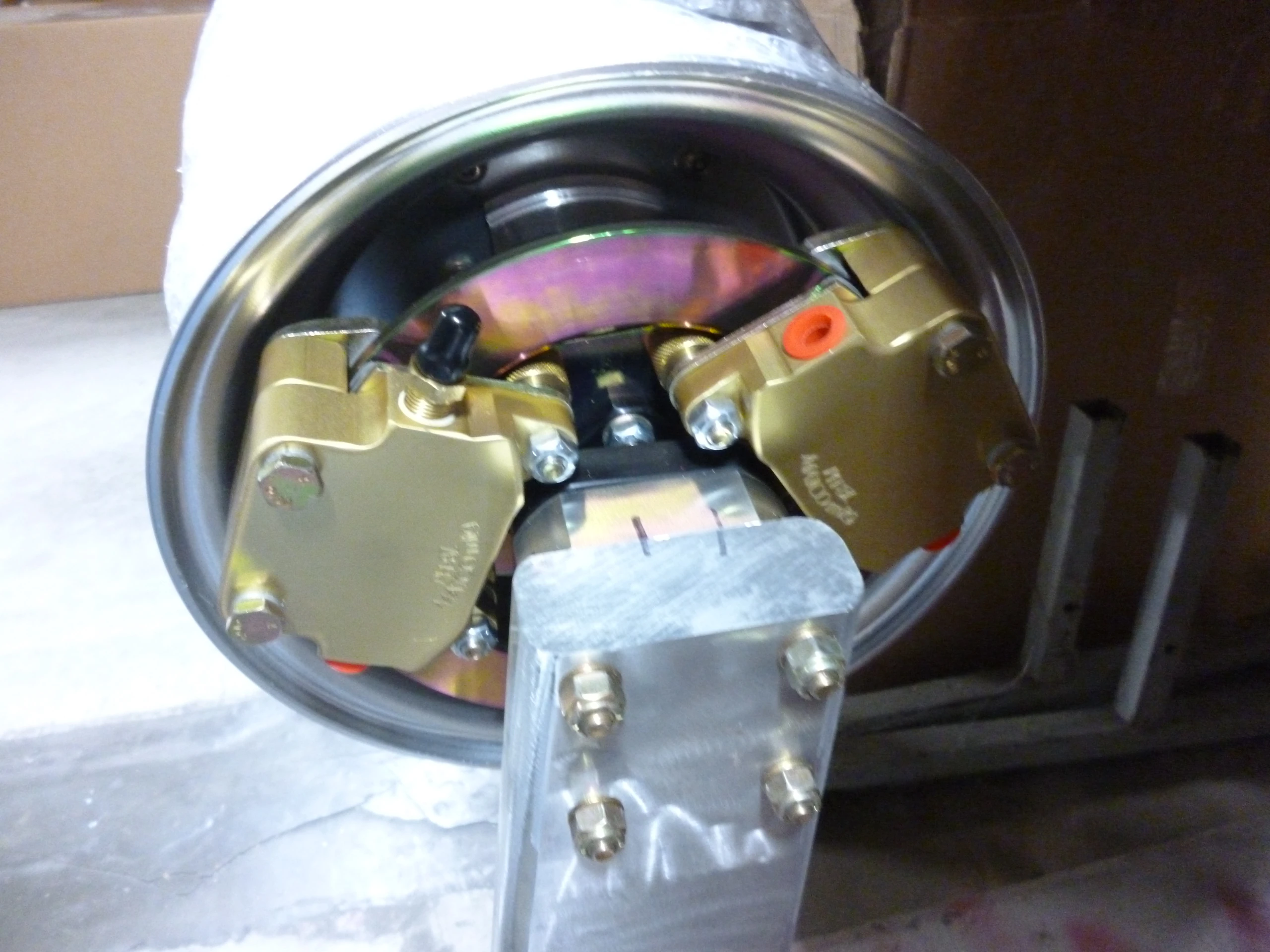

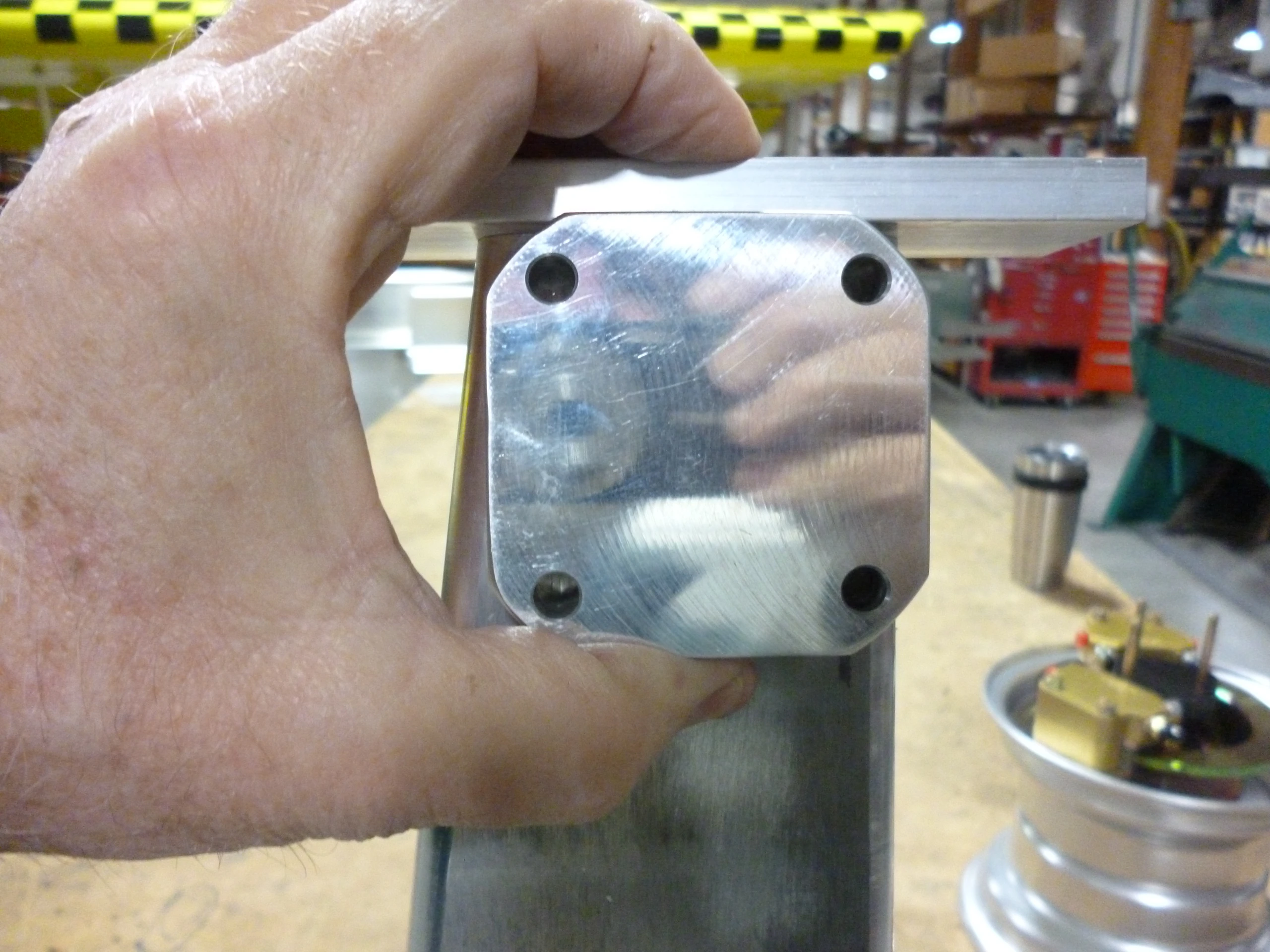

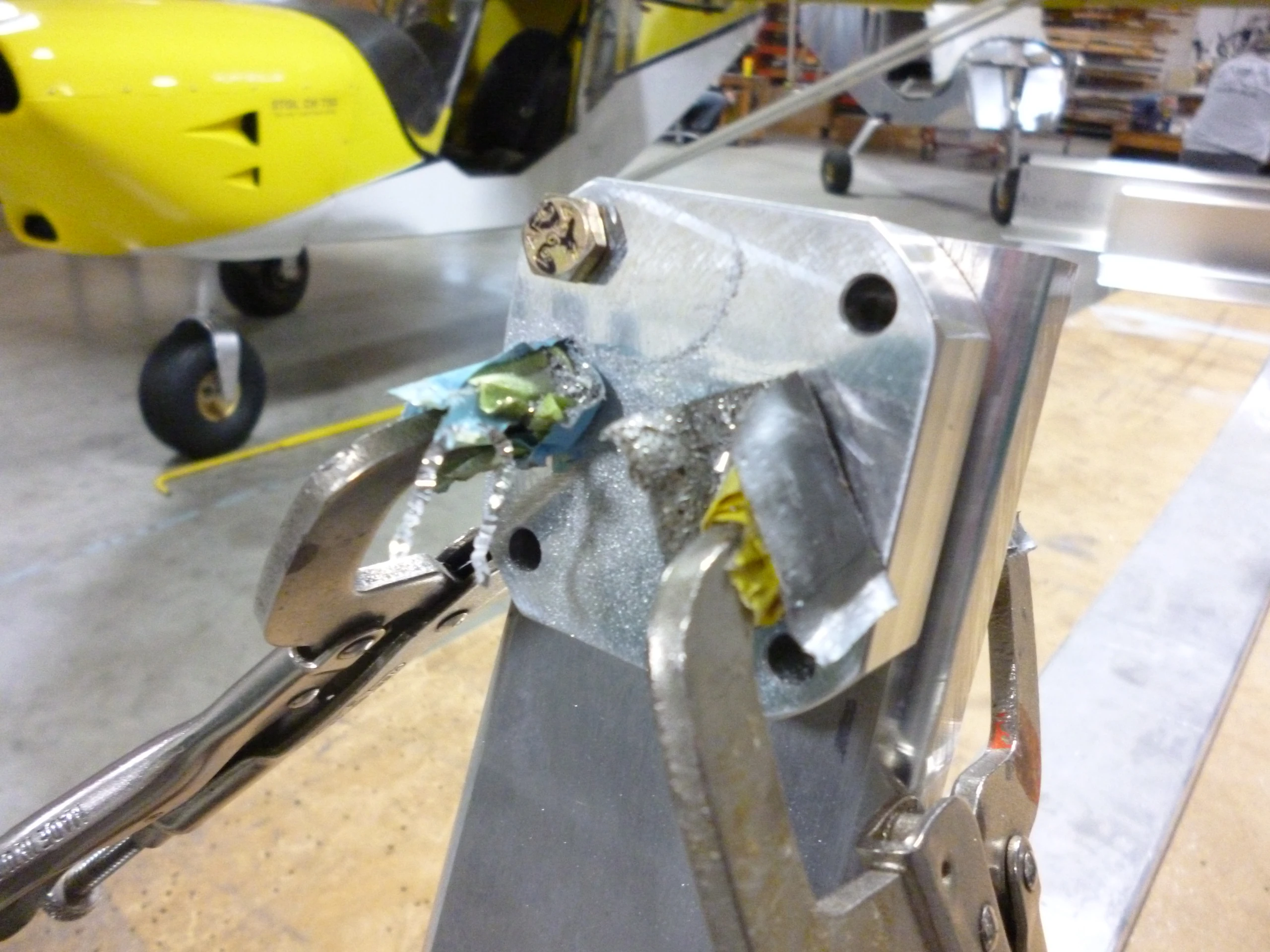

P1040323.JPGФотографии показывают примерку проставки, оси и тормозного узла: сначала согласуют положение сопрягаемых деталей и отверстий, затем выполняют соединение по чертежу. Номера тормозного узла и порядок прокачки по фотографиям не назначаются.
Тормозные трубки и доступ

Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
Обозначение в исходном альбоме
4333 (1).JPG
Обозначение в исходном альбоме
4333 (2).JPG
Обозначение в исходном альбоме

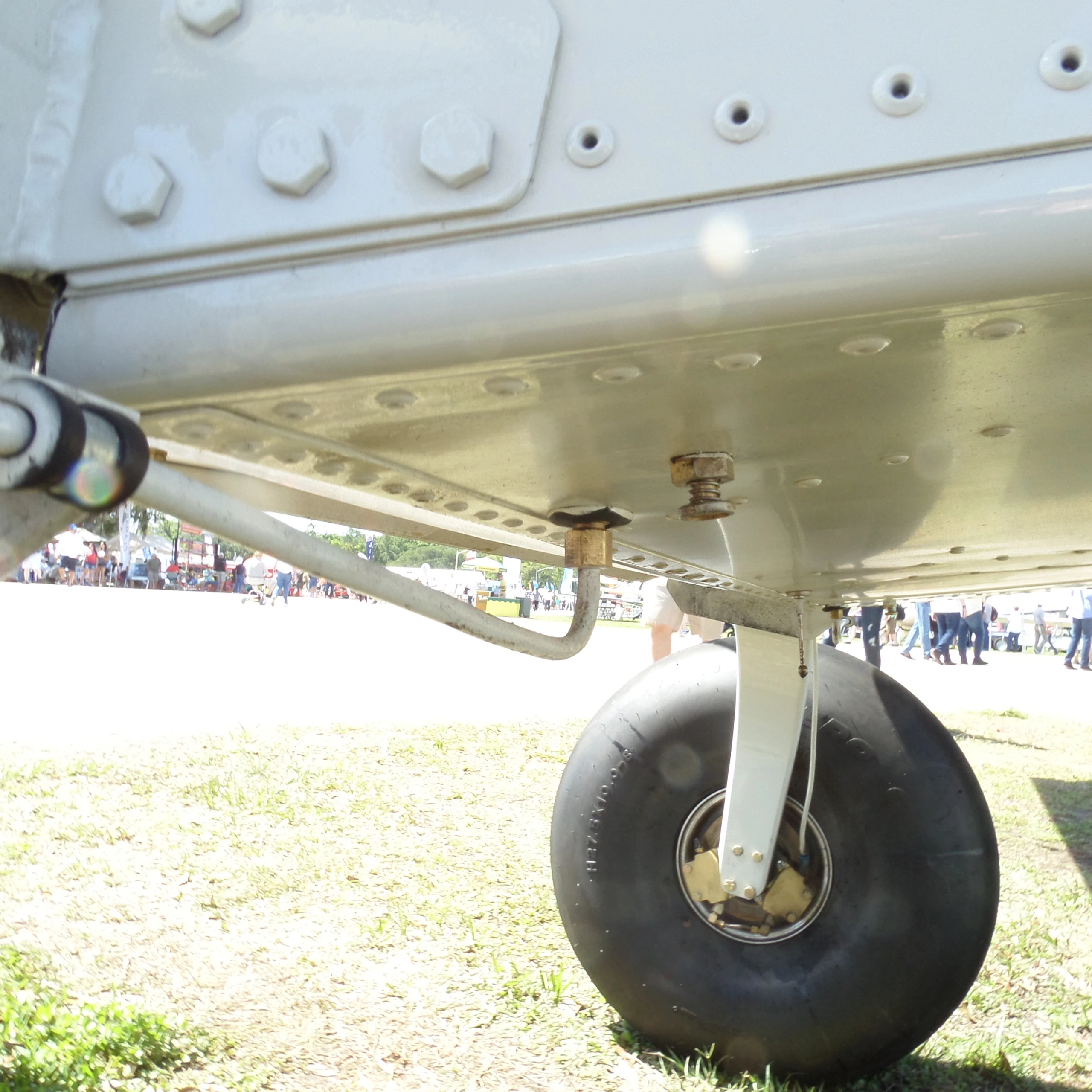

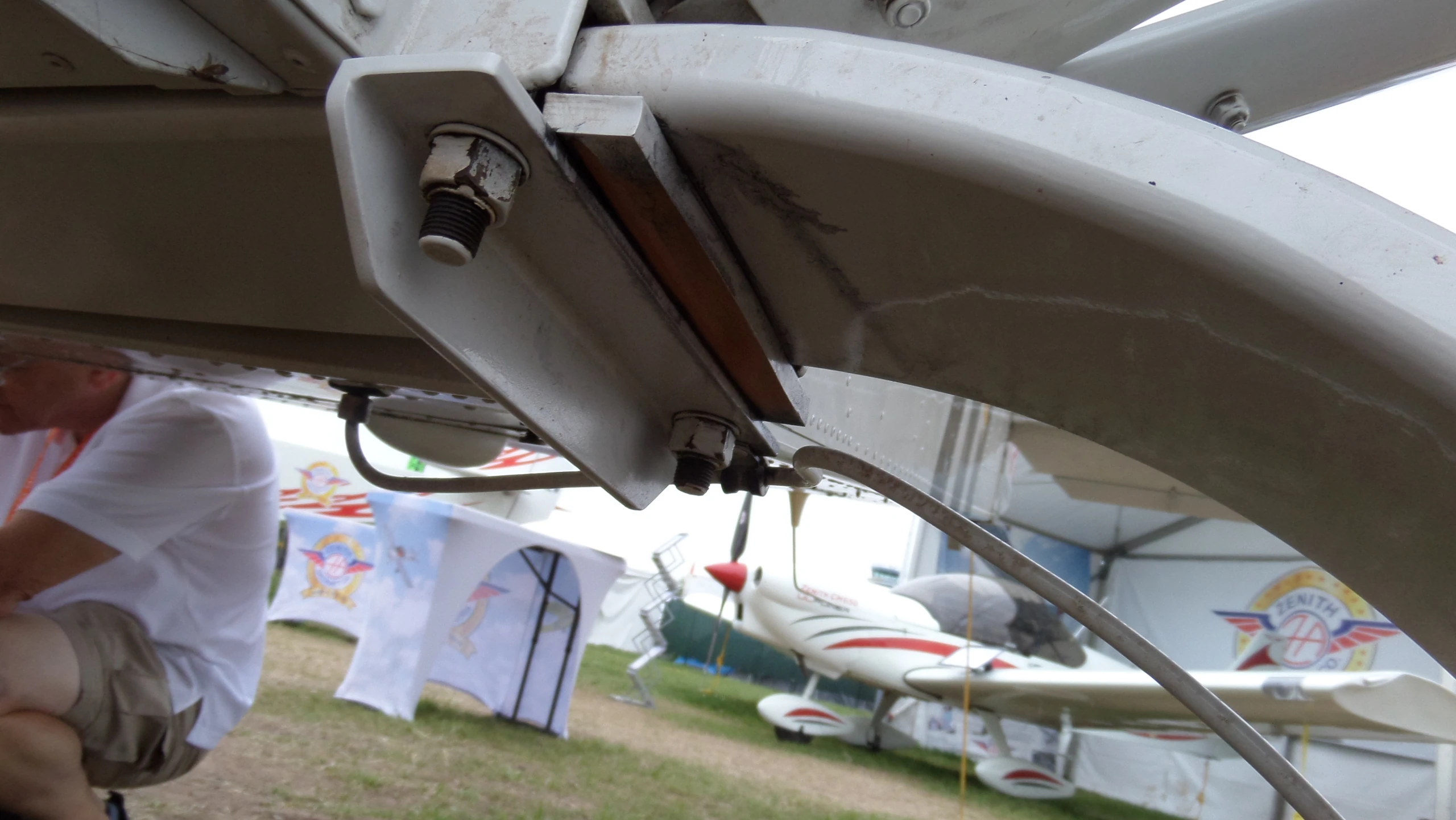

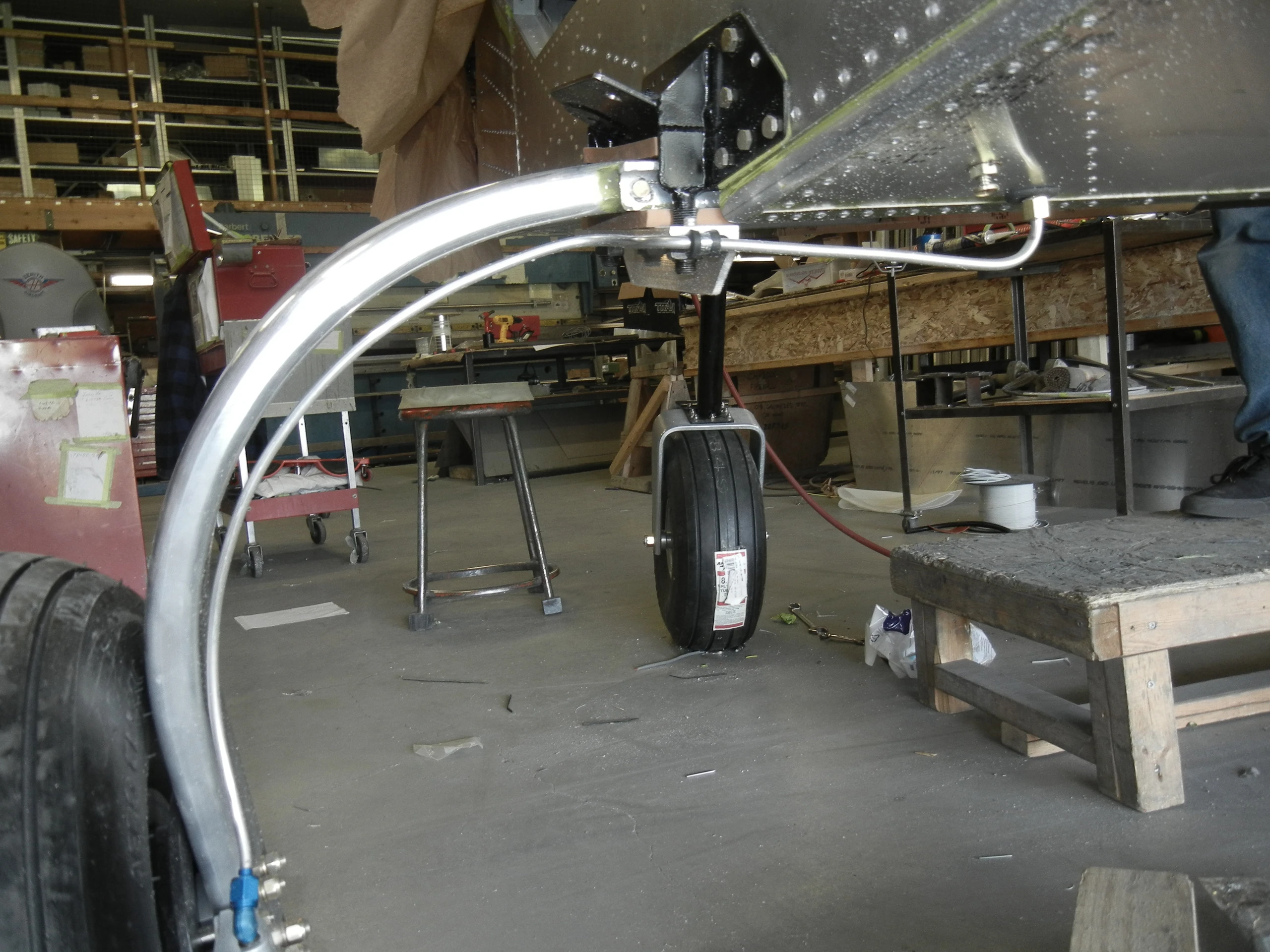

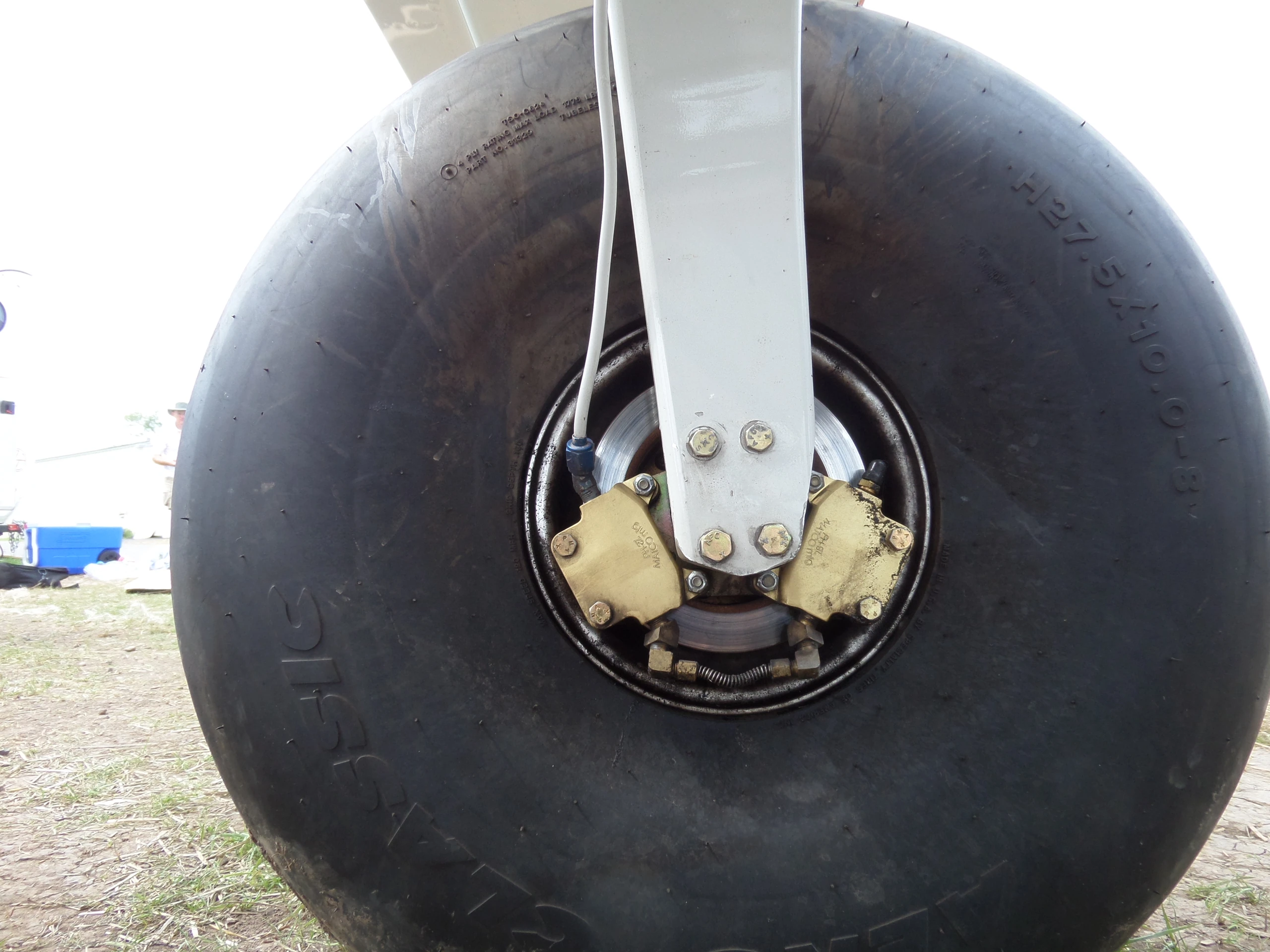

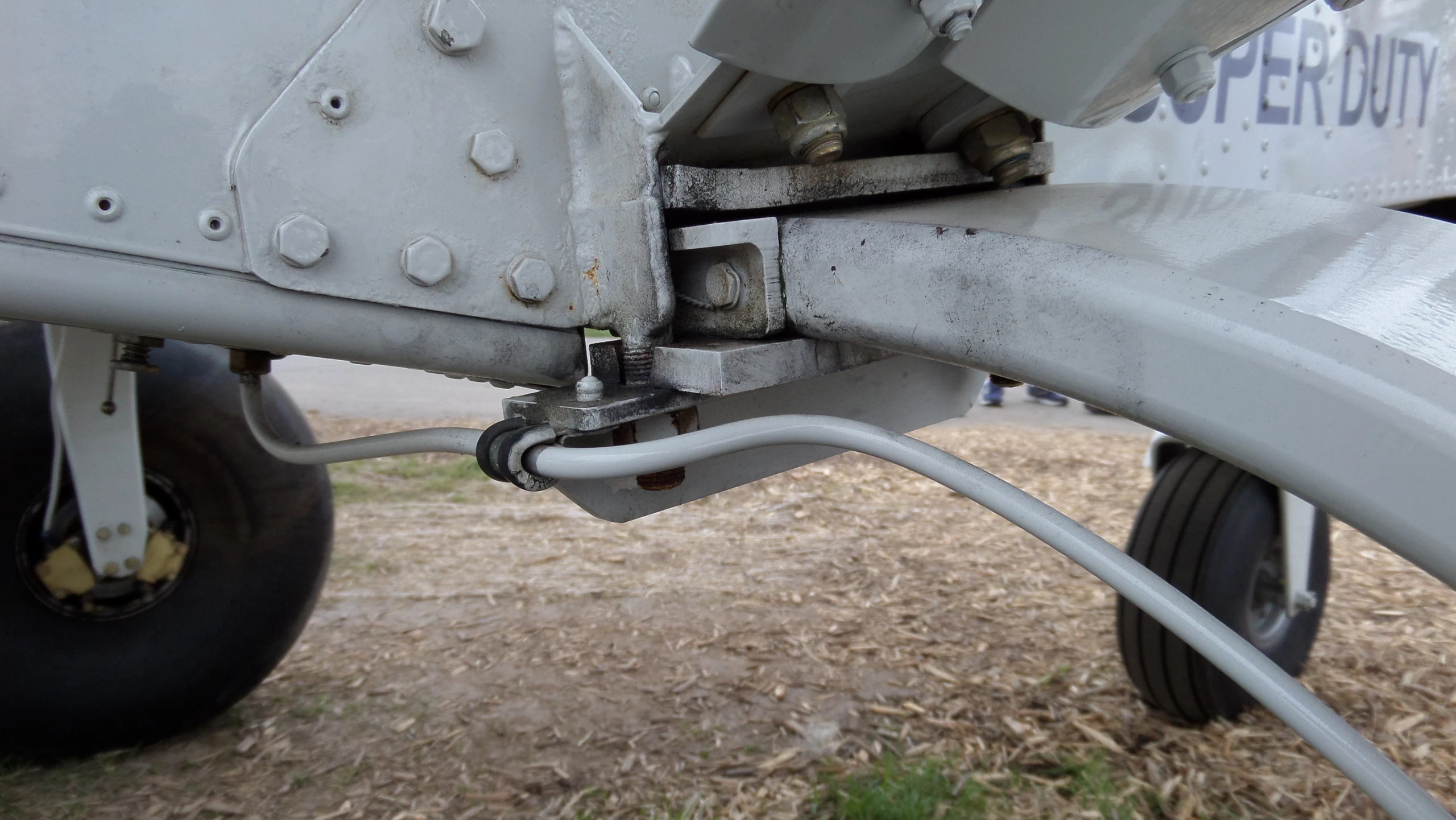

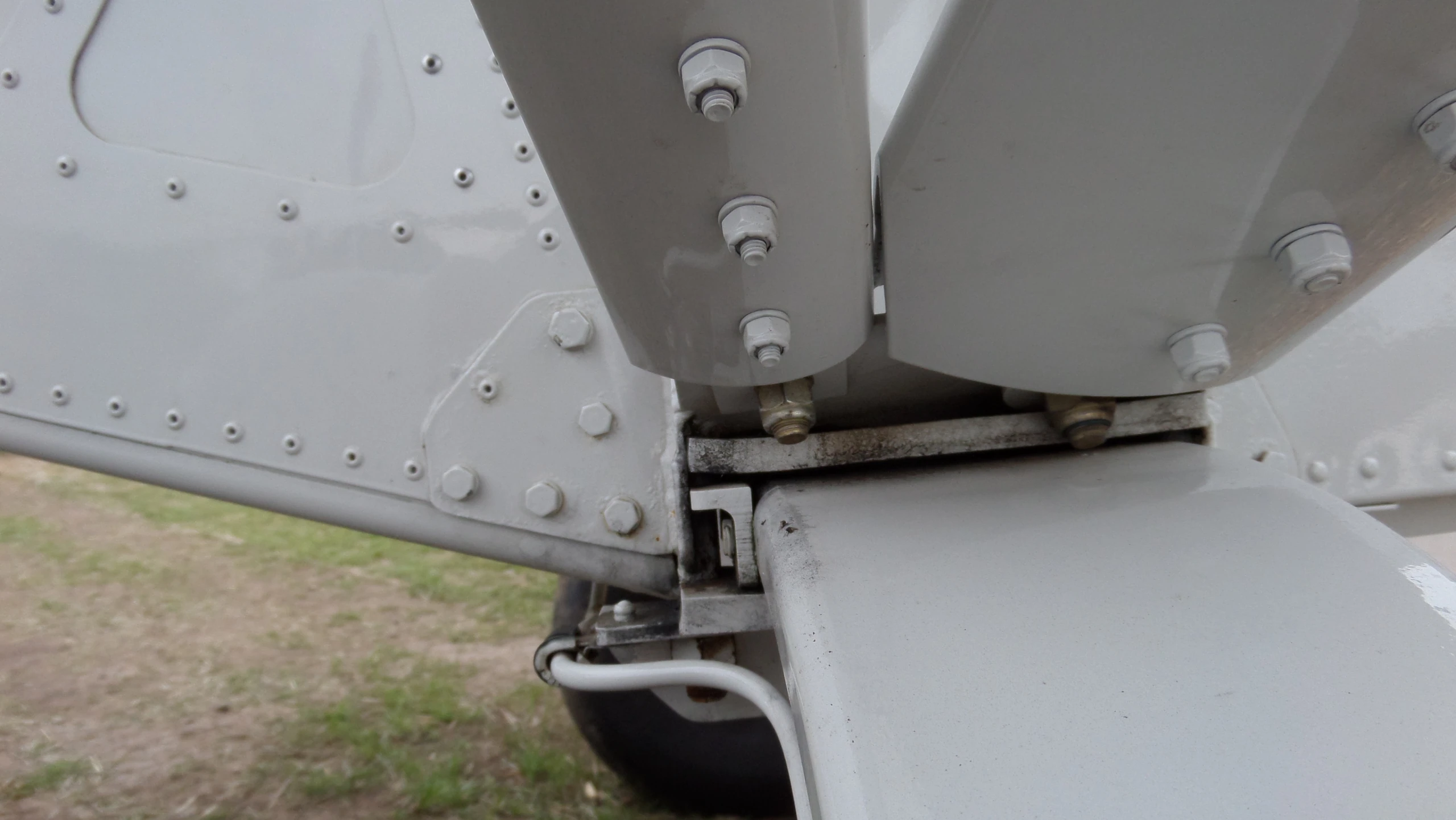

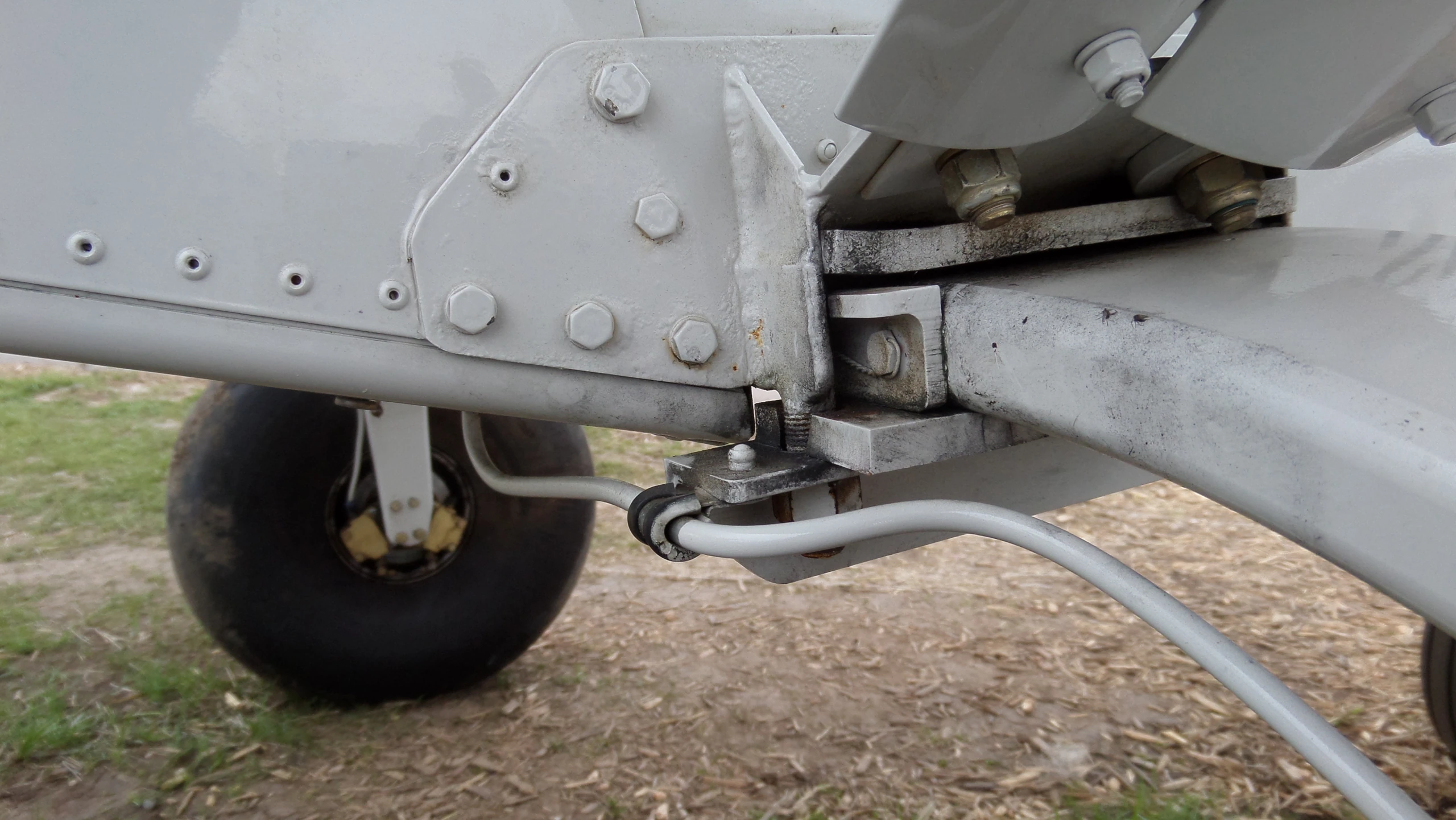

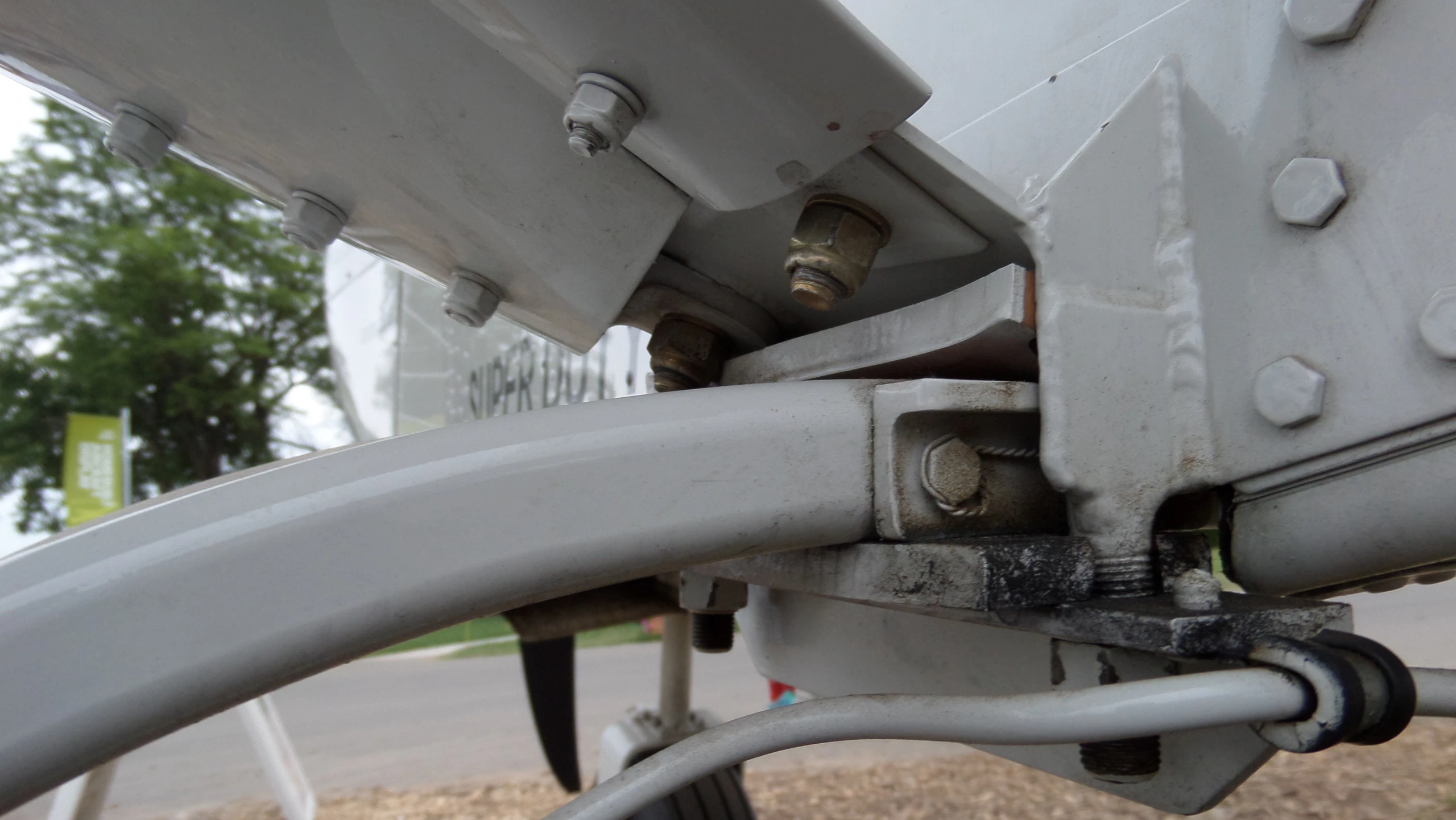

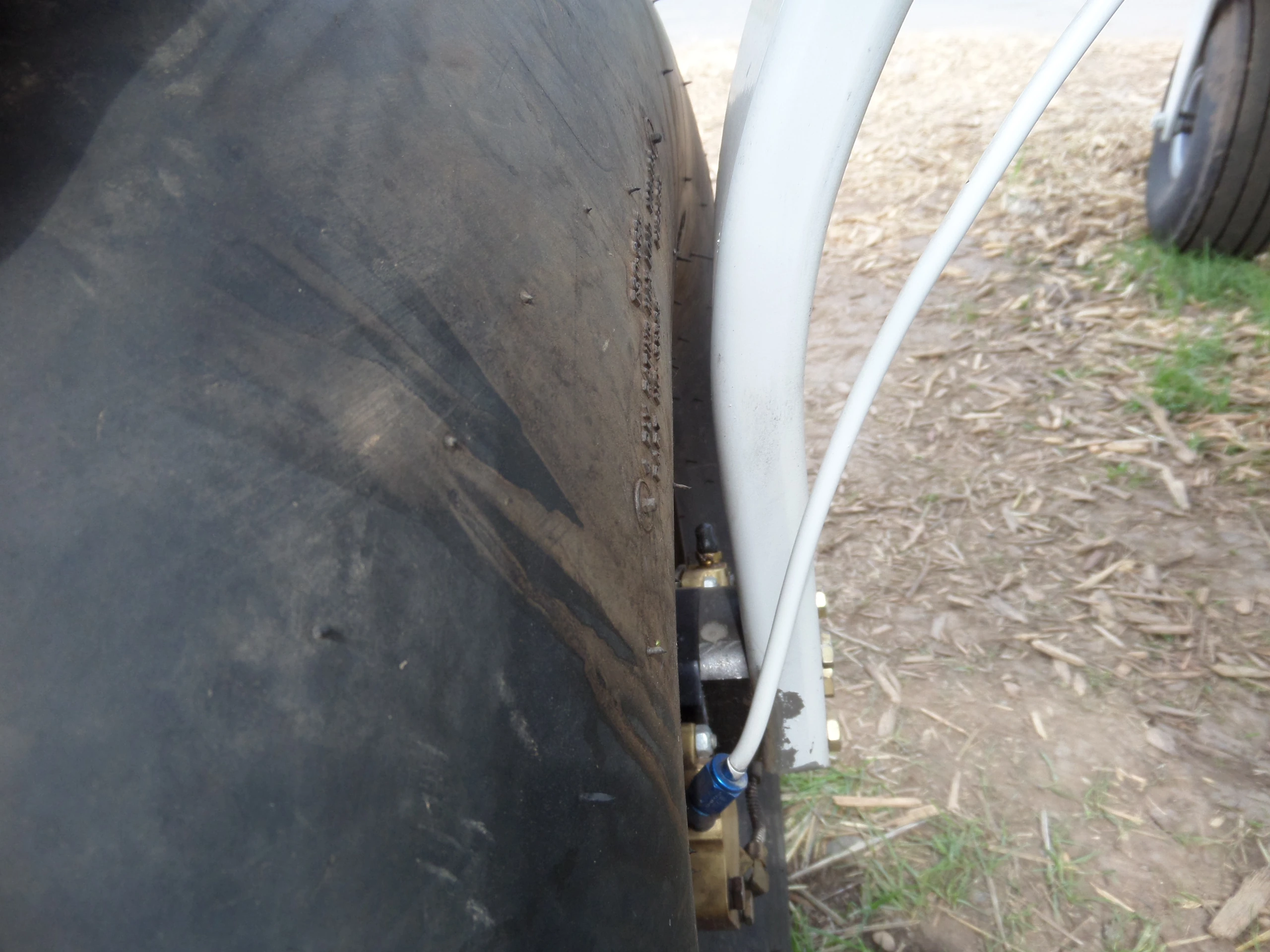

4333 (3).JPGРасположение тормозных трубок и доступ к крепежу видны на собранном самолёте; зазоры и защита от перетирания должны сохраняться при работе шасси. Давление в шинах и моменты затяжки в этом листе не указаны.
