Рулевые тяги и носовое колесо
Источники и применимость
Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.
Обозначение в исходном альбоме

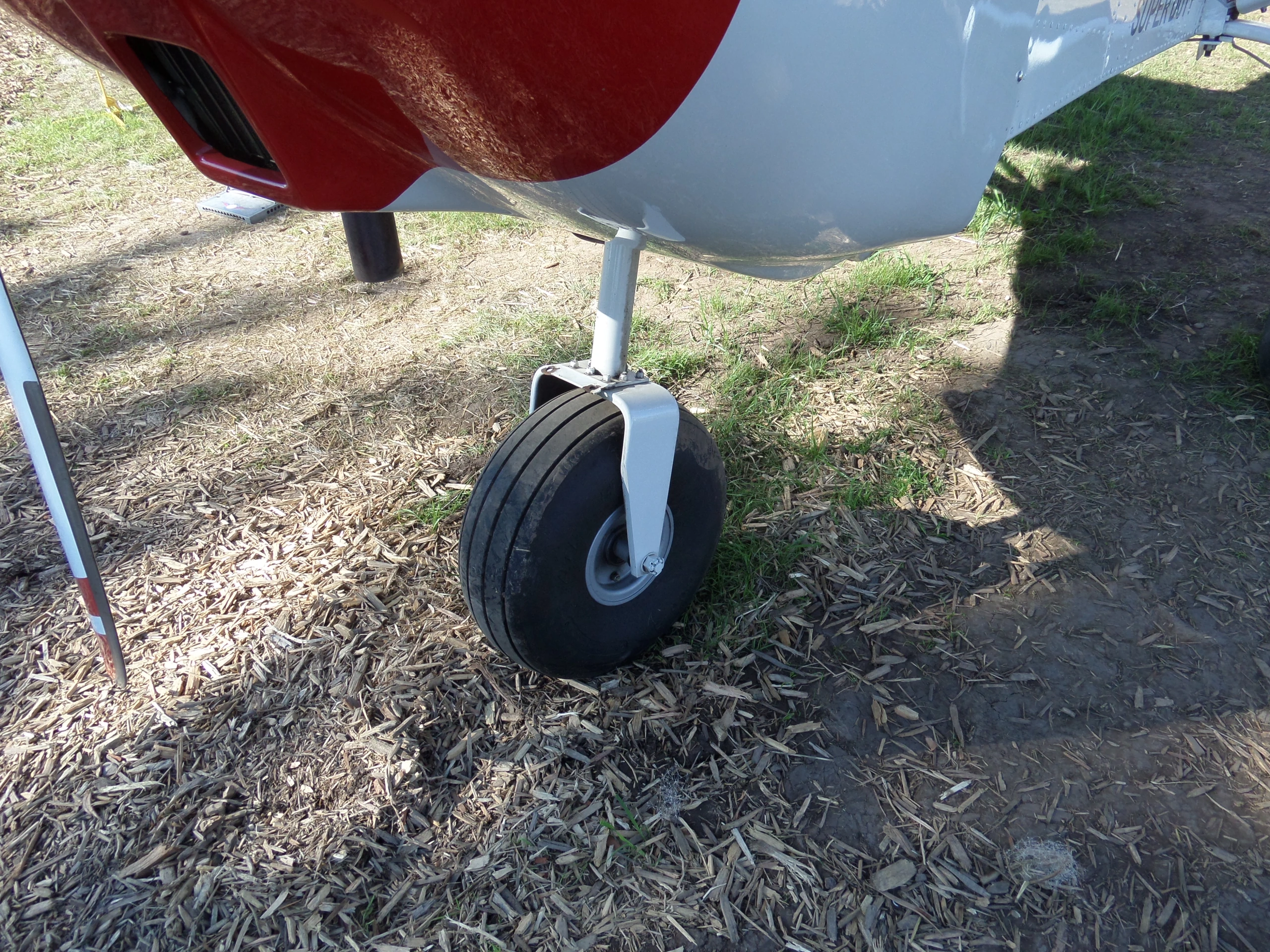

0 NOSE GEAR.JPGТяги от педалей к стойке
Лист SD75-LL-03, 17.08.2020. Верхние части левой и правой педалей выставляются в одну линию. Рулевые тяги 75C3-10 проходят через направляющие C75F8-7 к стойке.
Наконечники и гайки
Шарнирные наконечники CW-5-12 и контргайки AN316-5 регулируются по схеме с контролем смотрового отверстия зацепления резьбы. На одном конце показаны AN960-516, корончатая AN310-5 и шплинт AN380-2-2; на другом — AN365-524. Не унифицируйте гайки по внешнему сходству.
Колесо и осевые проставки
Обозначение в исходном альбоме
0 NOSE GEAR.JPG
Обозначение в исходном альбоме

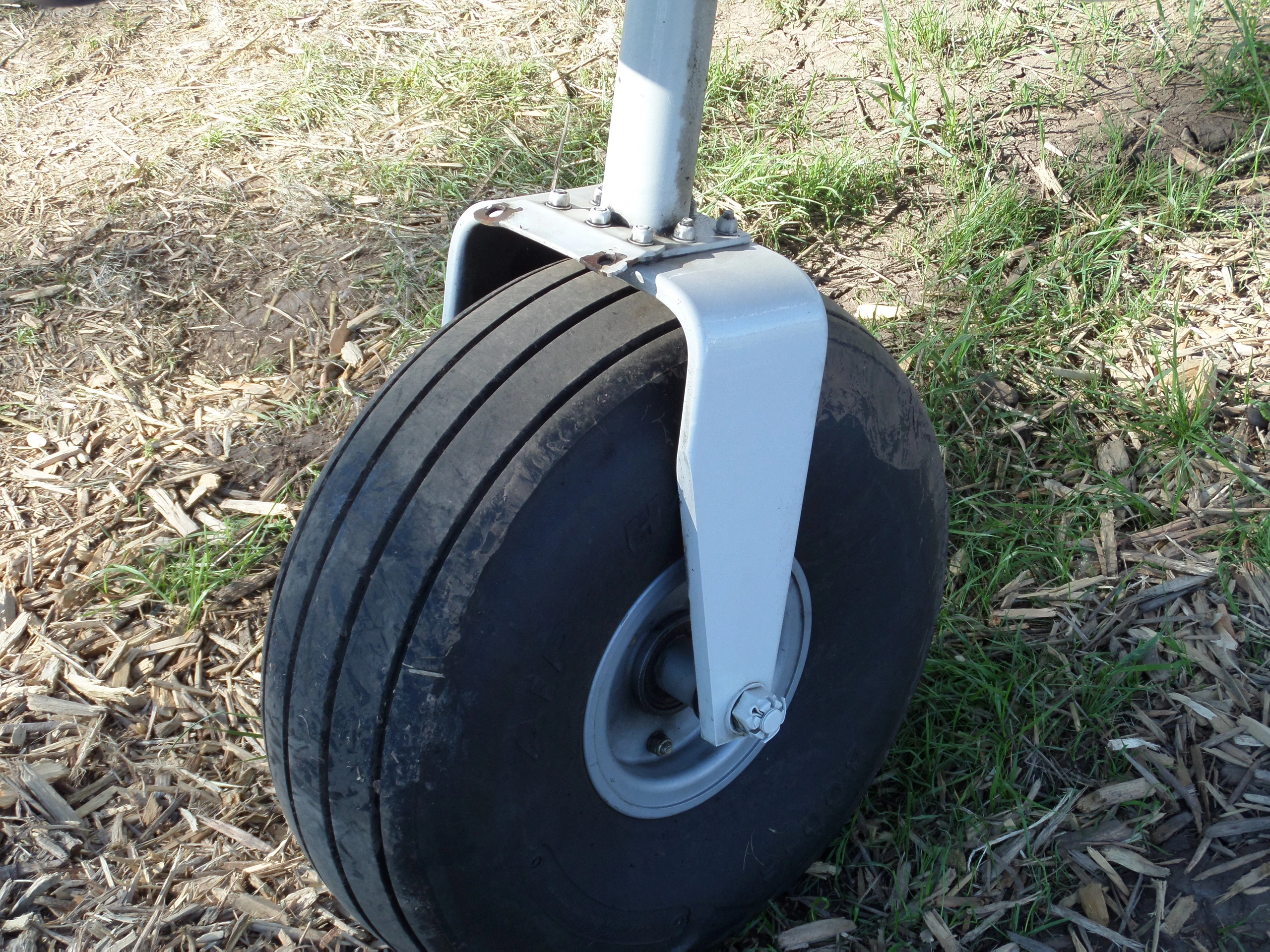

0A .JPGПереднее колесо MH6N-S, шина AB3J4 800×6. Левая осевая проставка SD75L1-4L — 81mm, правая SD75L1-4R — 71mm. Наружные шайбы AN960-1016 имеют отверстие 5/8”; гайки AN310-10 фиксируются шплинтами AN380-4-6.
Подшипники колеса
Сборку, натяг и обслуживание подшипников колеса выполняйте по инструкции фактически установленного колеса. Этот лист задаёт расположение деталей носовой стойки, не полный регламент колеса.

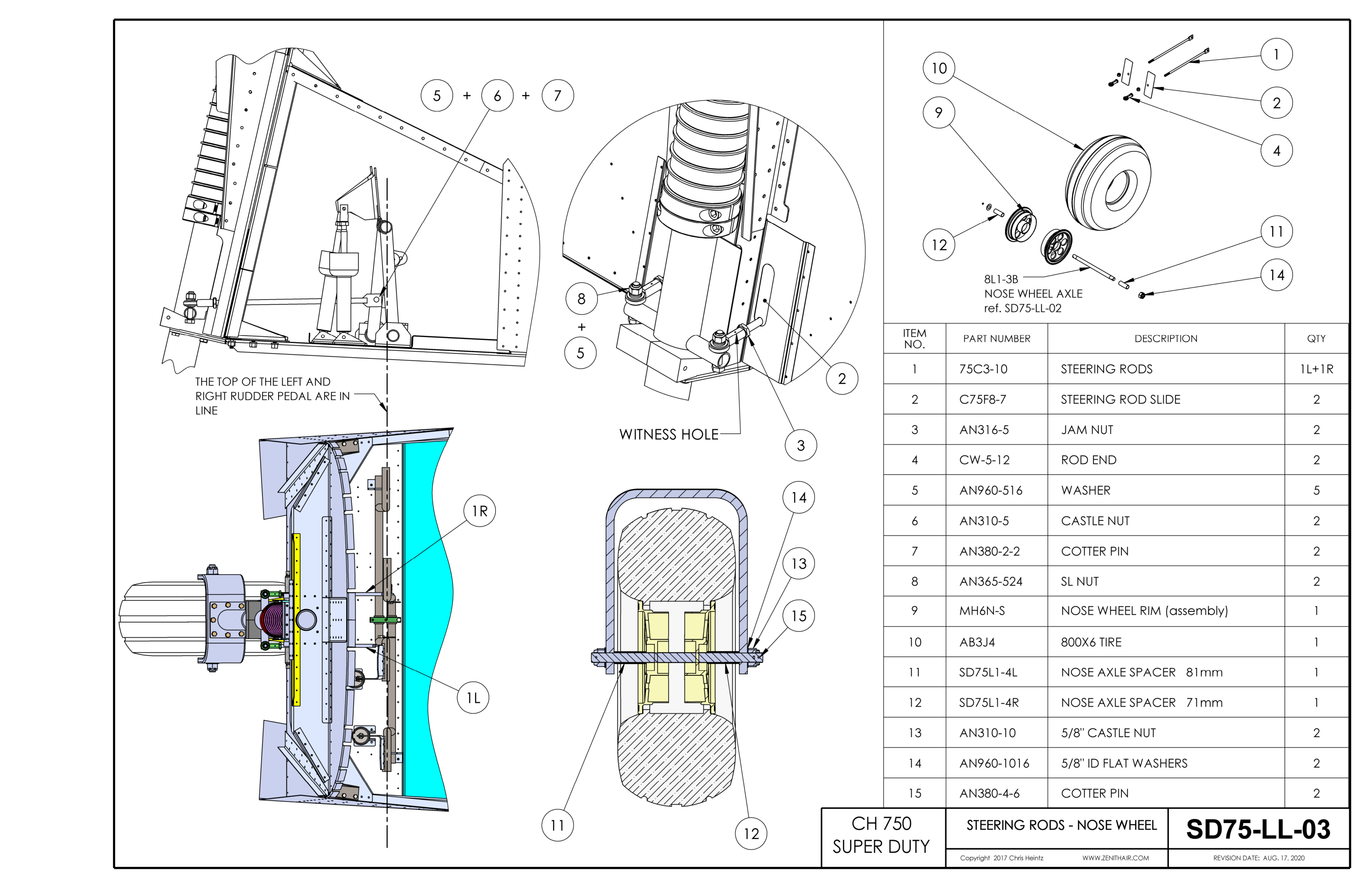

Полный сборочный лист: размеры и таблица деталей
На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
