Ремни и доступ к их креплениям

Источники и применимость

Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

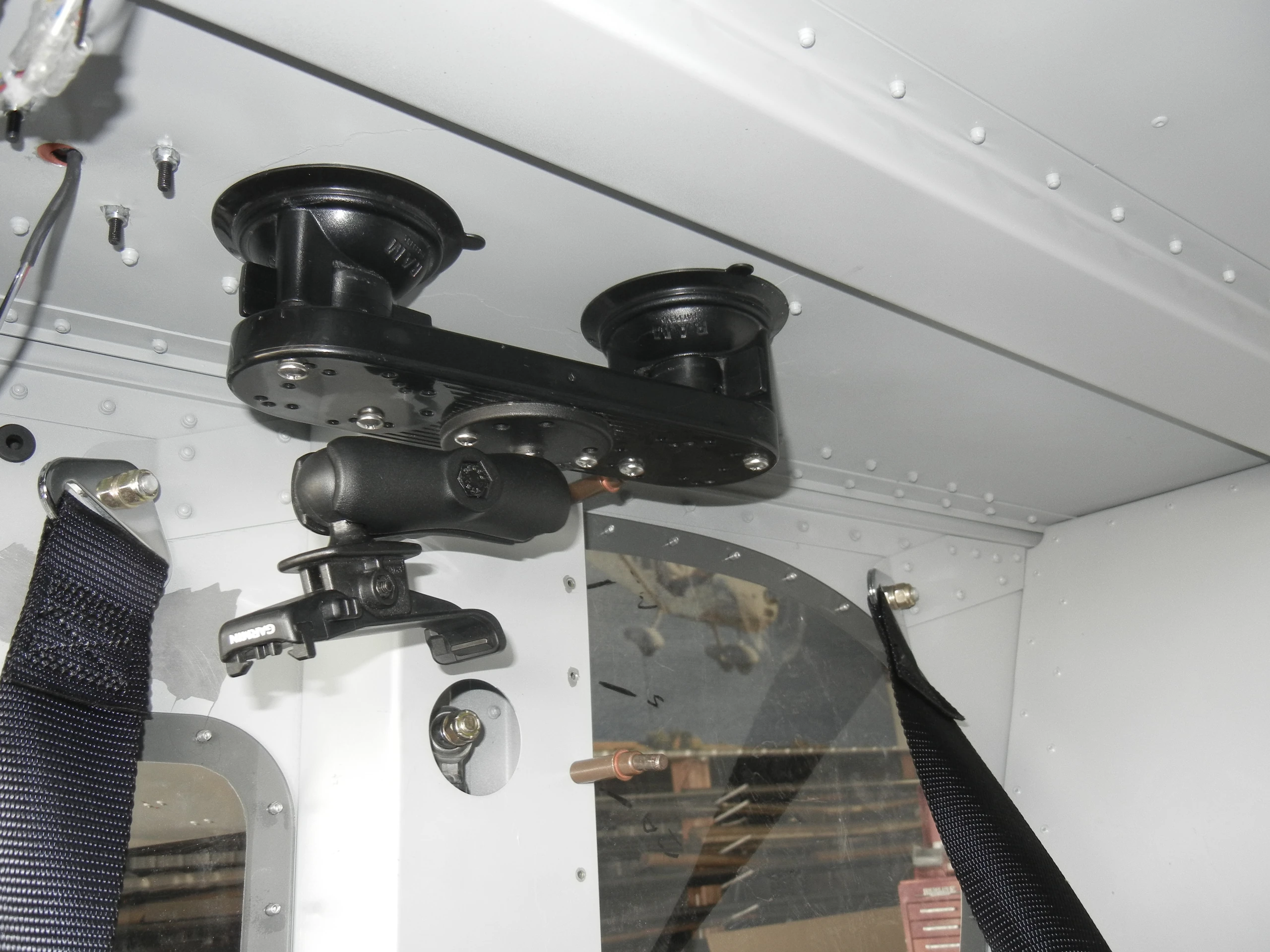

Силовые крепления плечевых ремней

Ремни и доступ к их креплениям — Общий вид узла — Общий вид узла
Обозначение в исходном альбоме

Крепления по FR-08

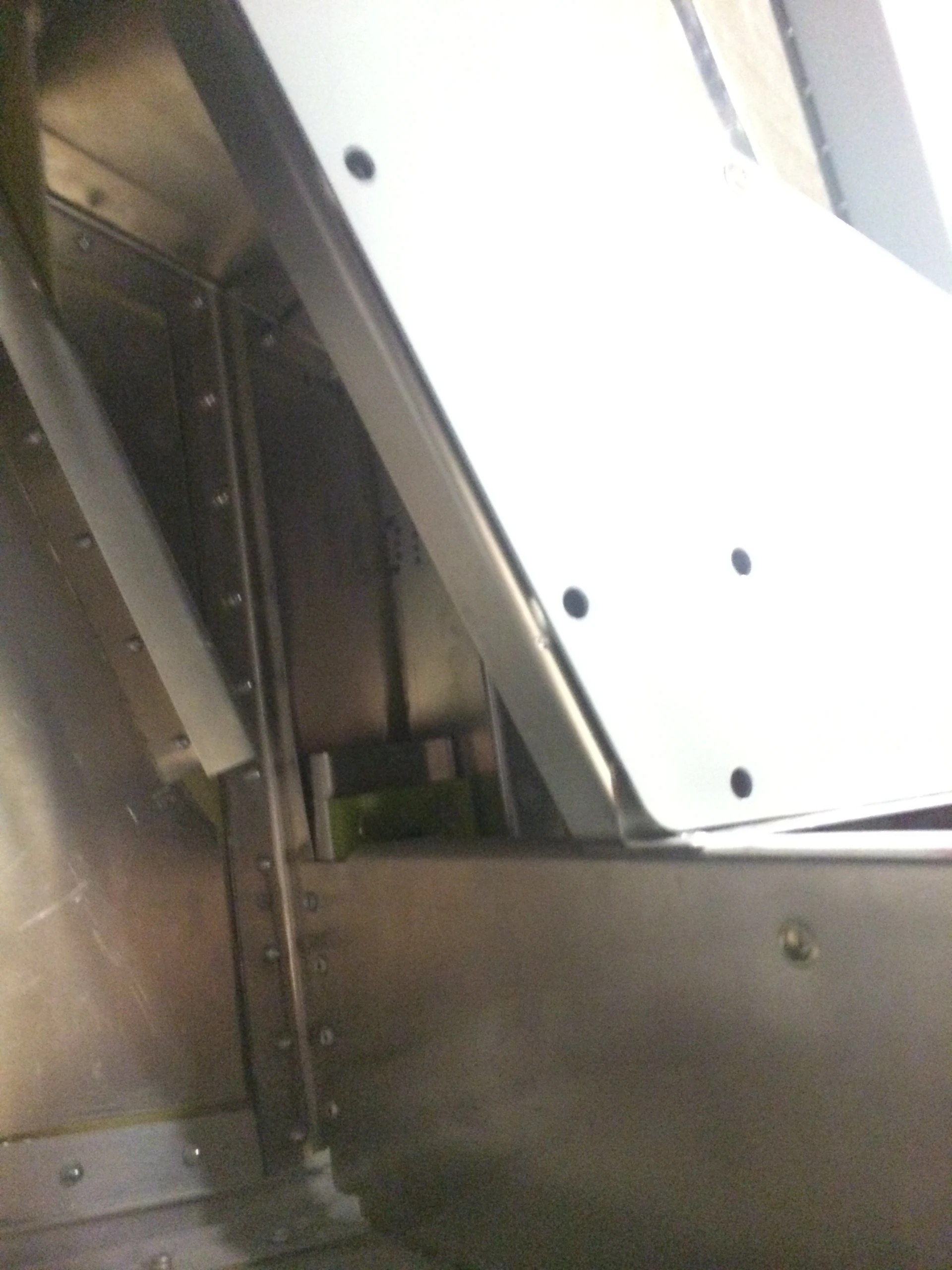

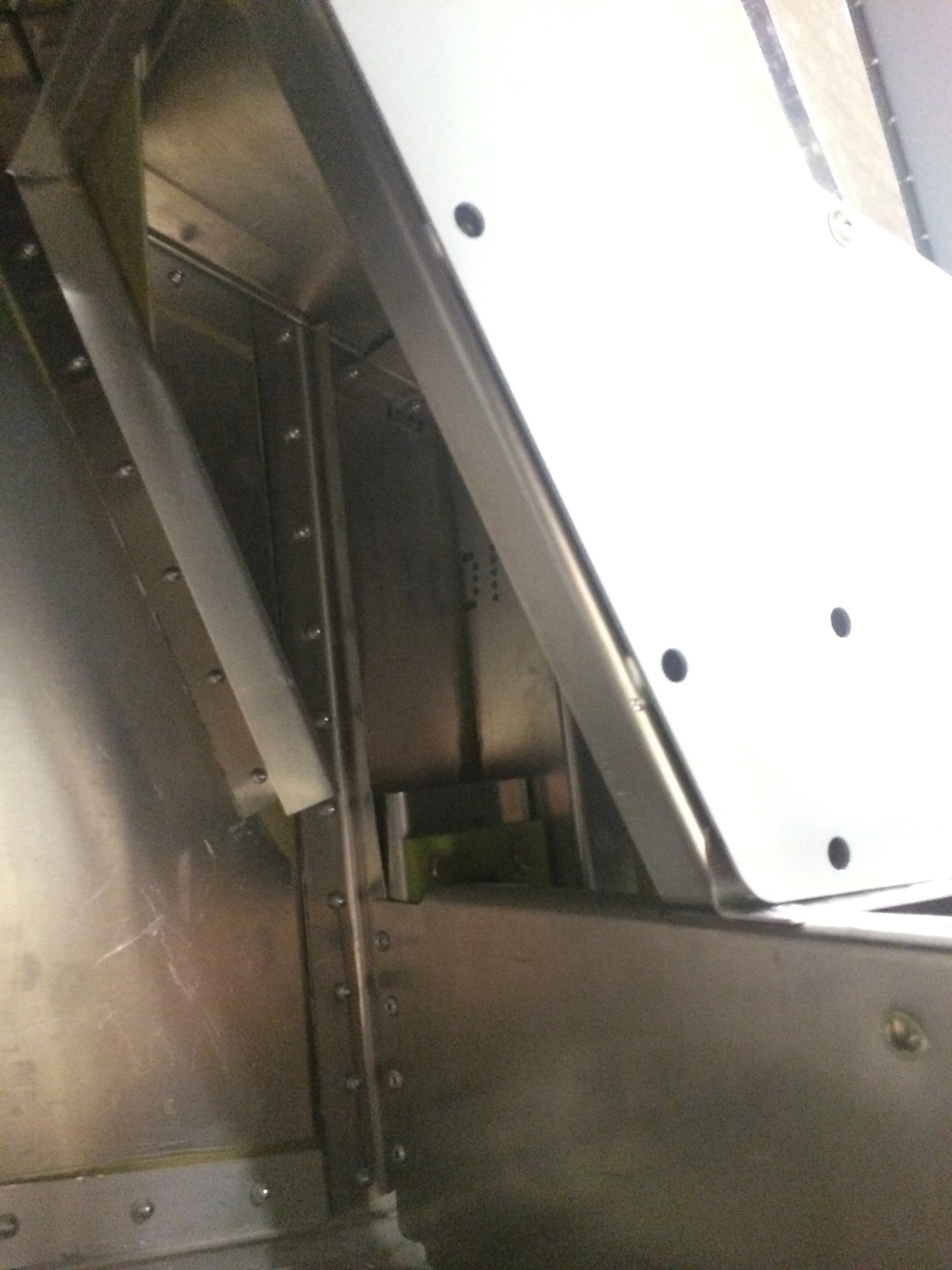

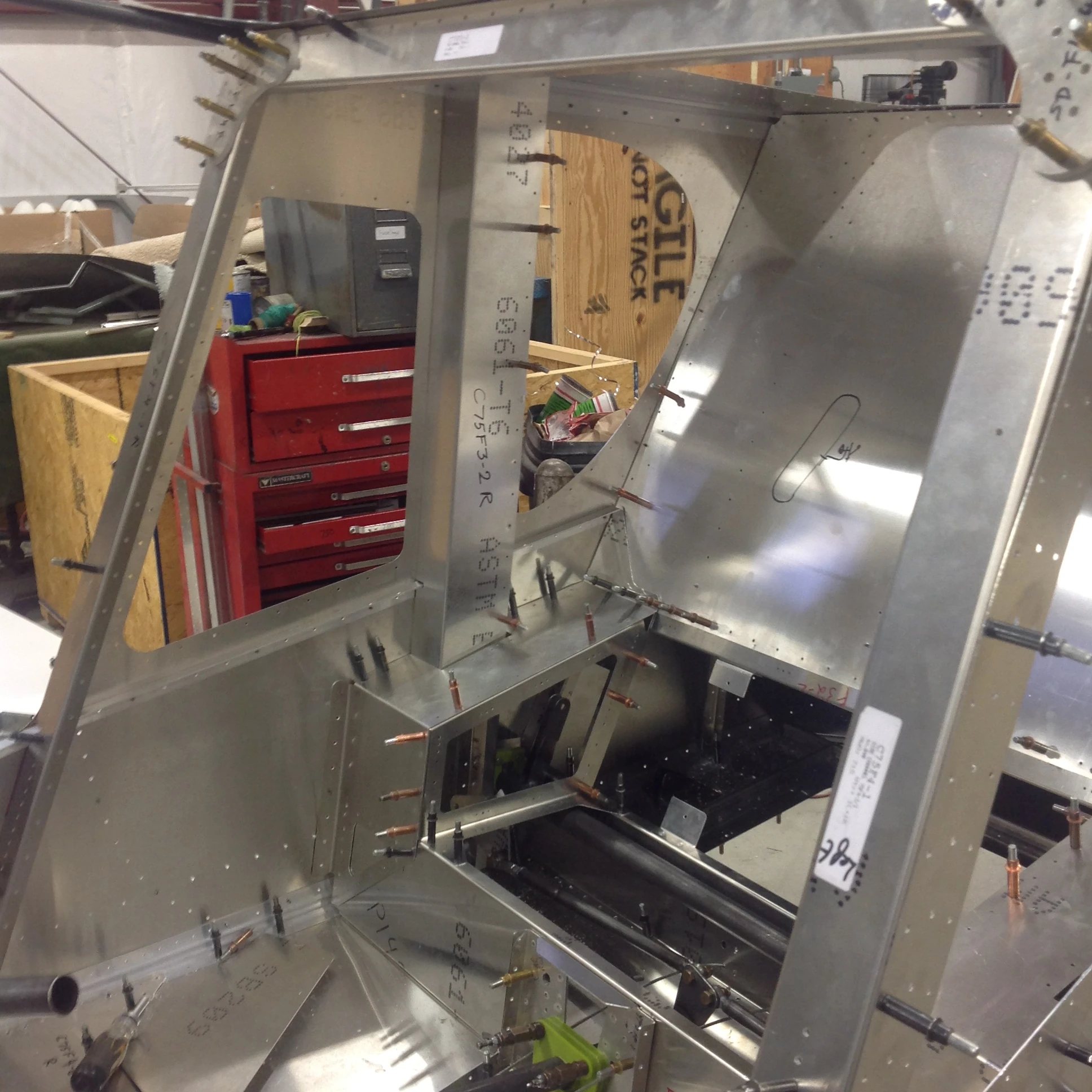

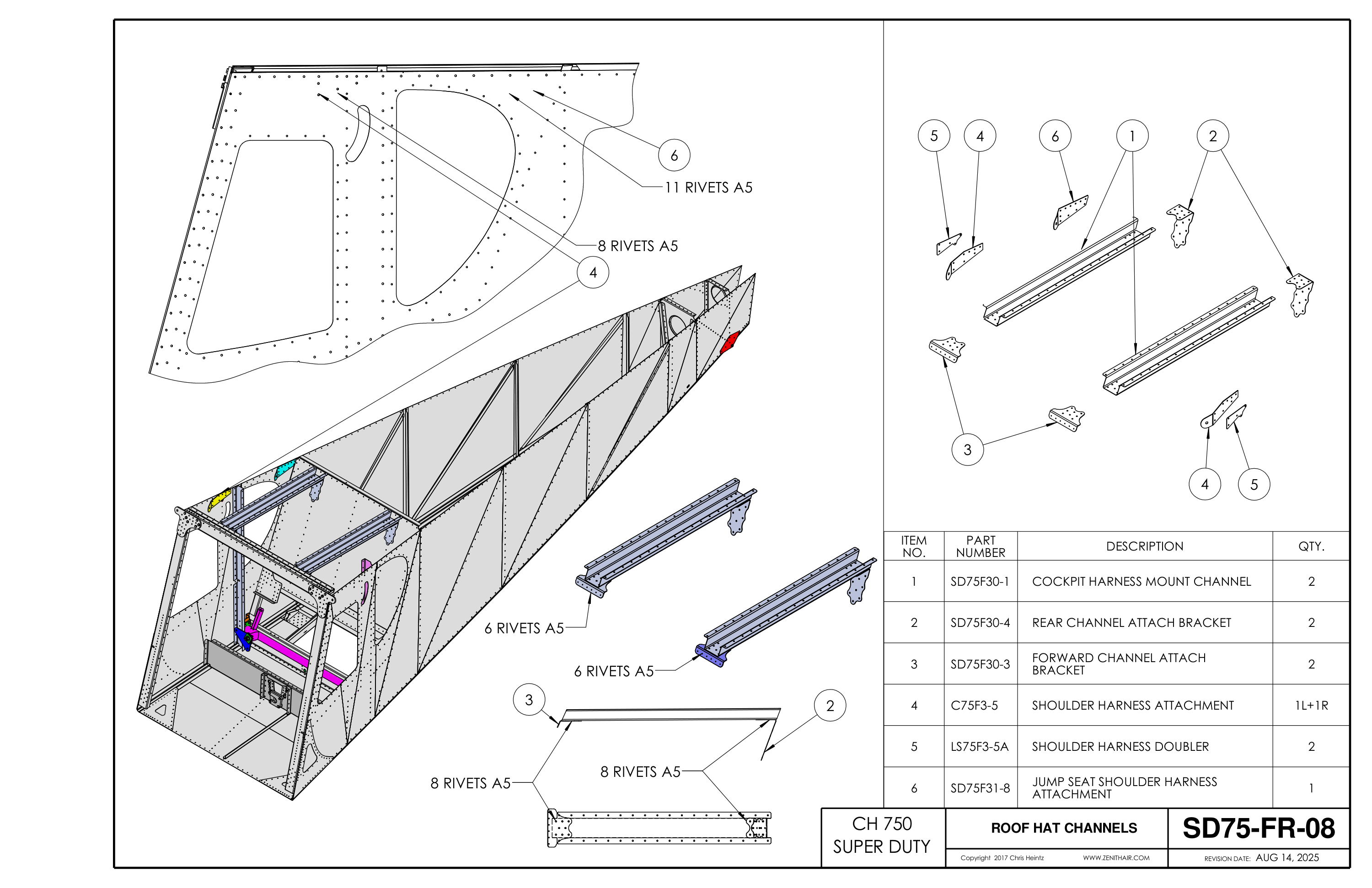

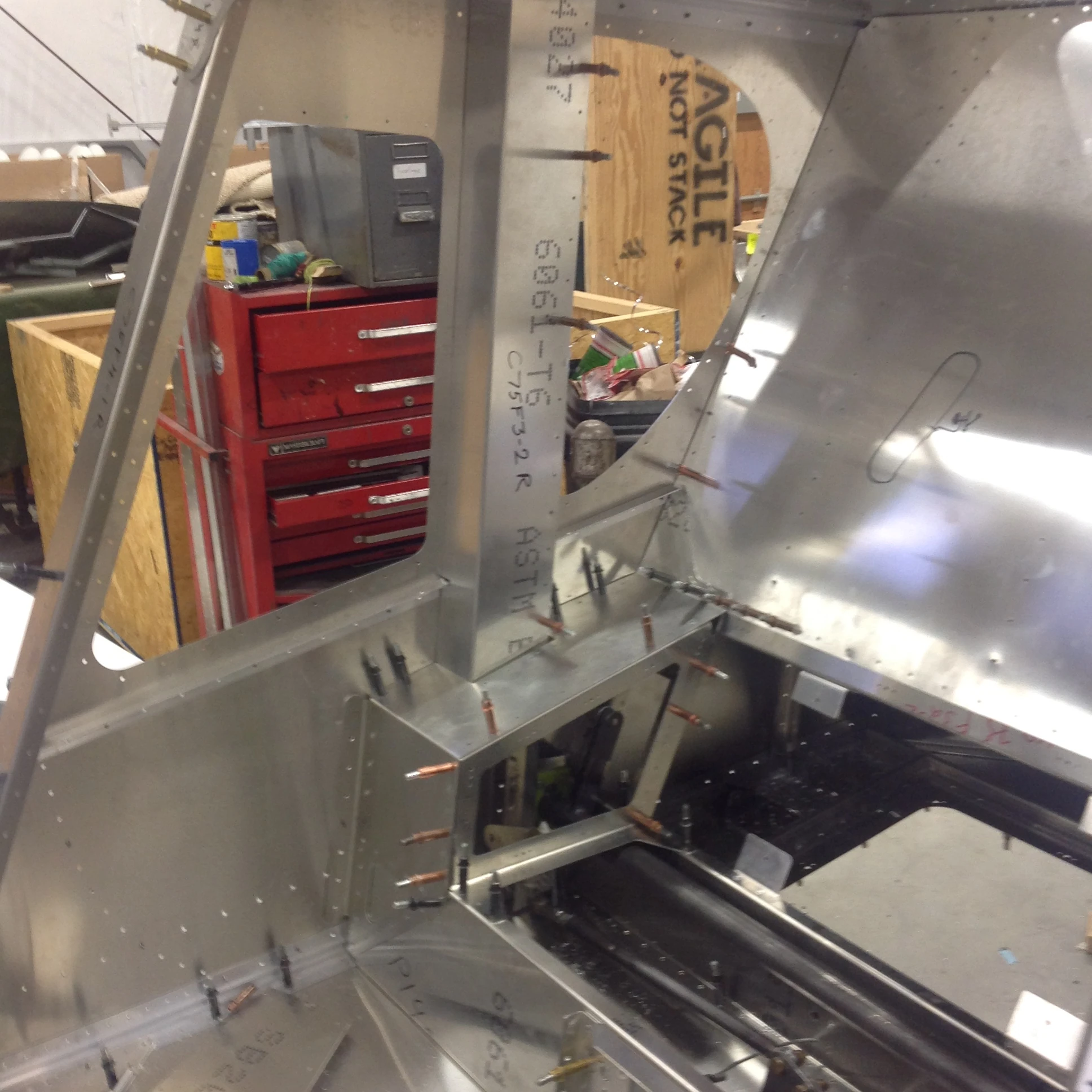

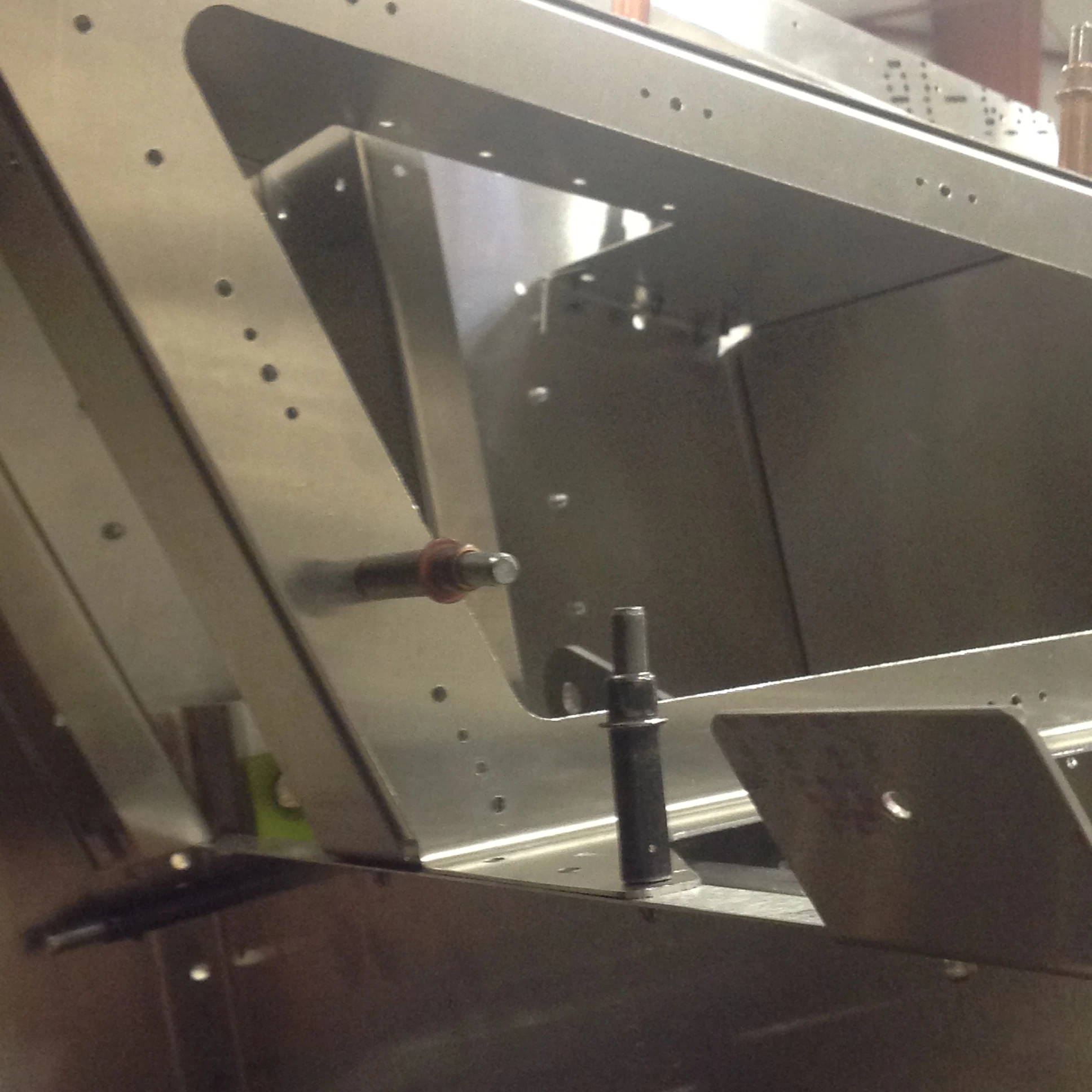

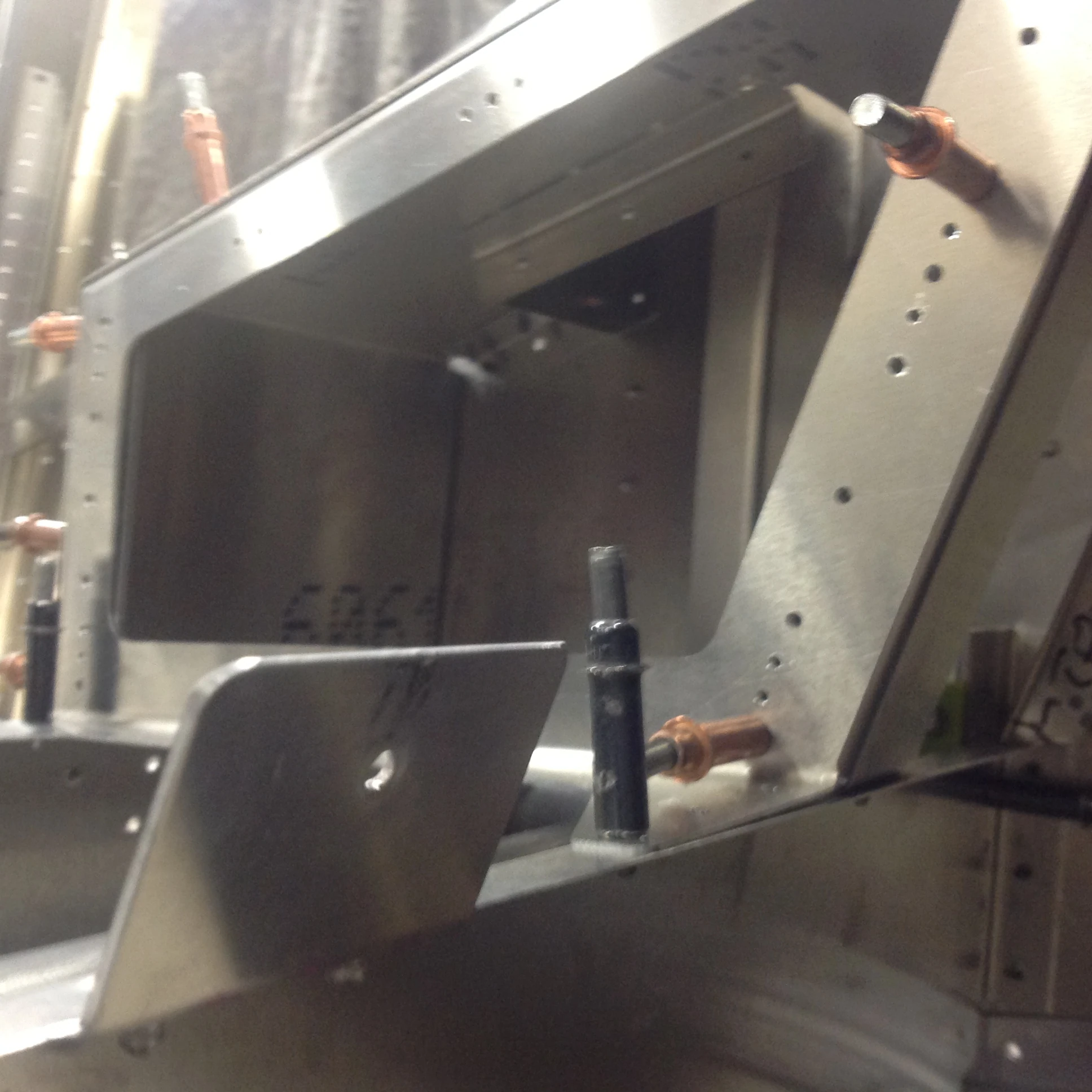

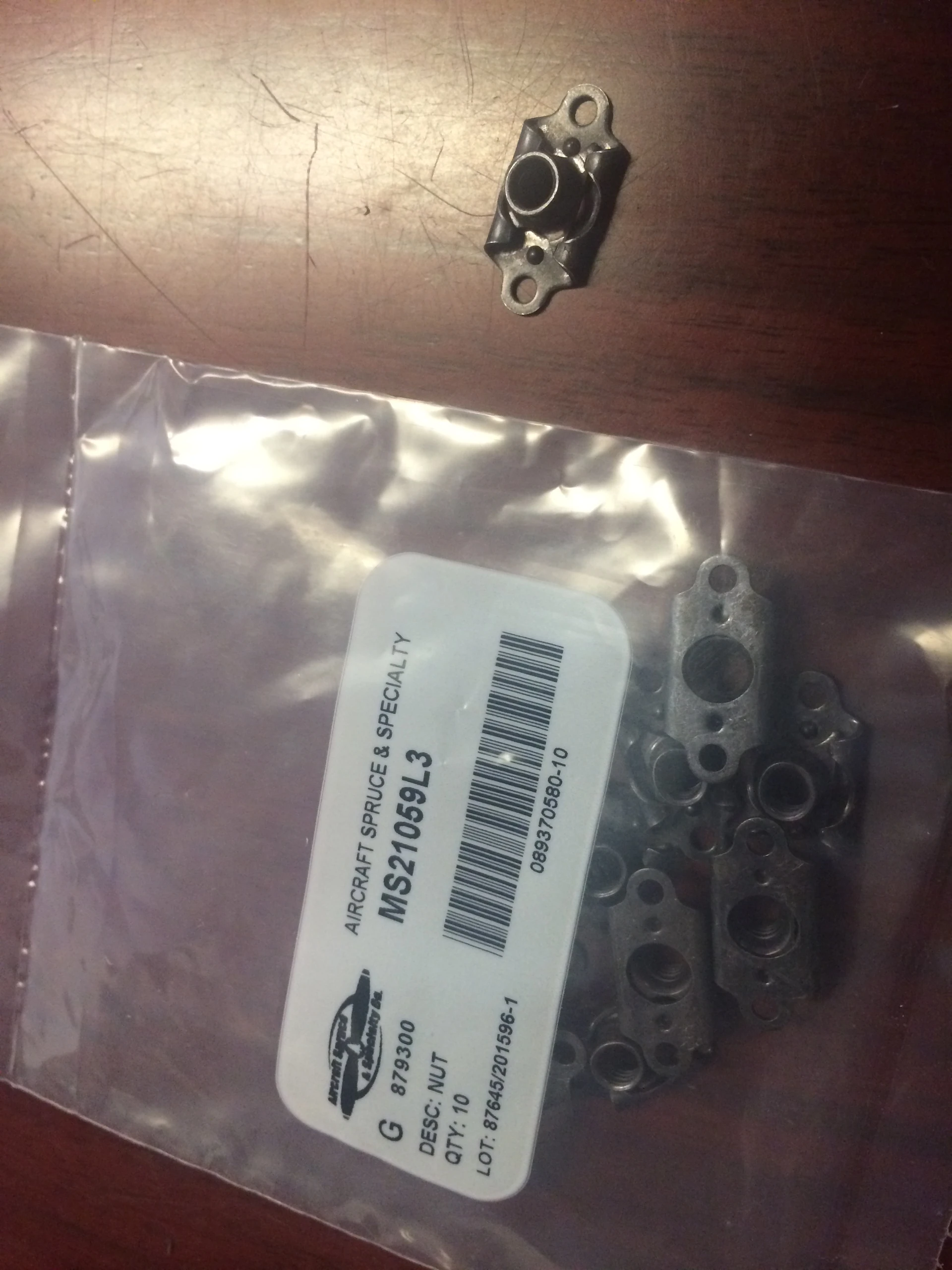

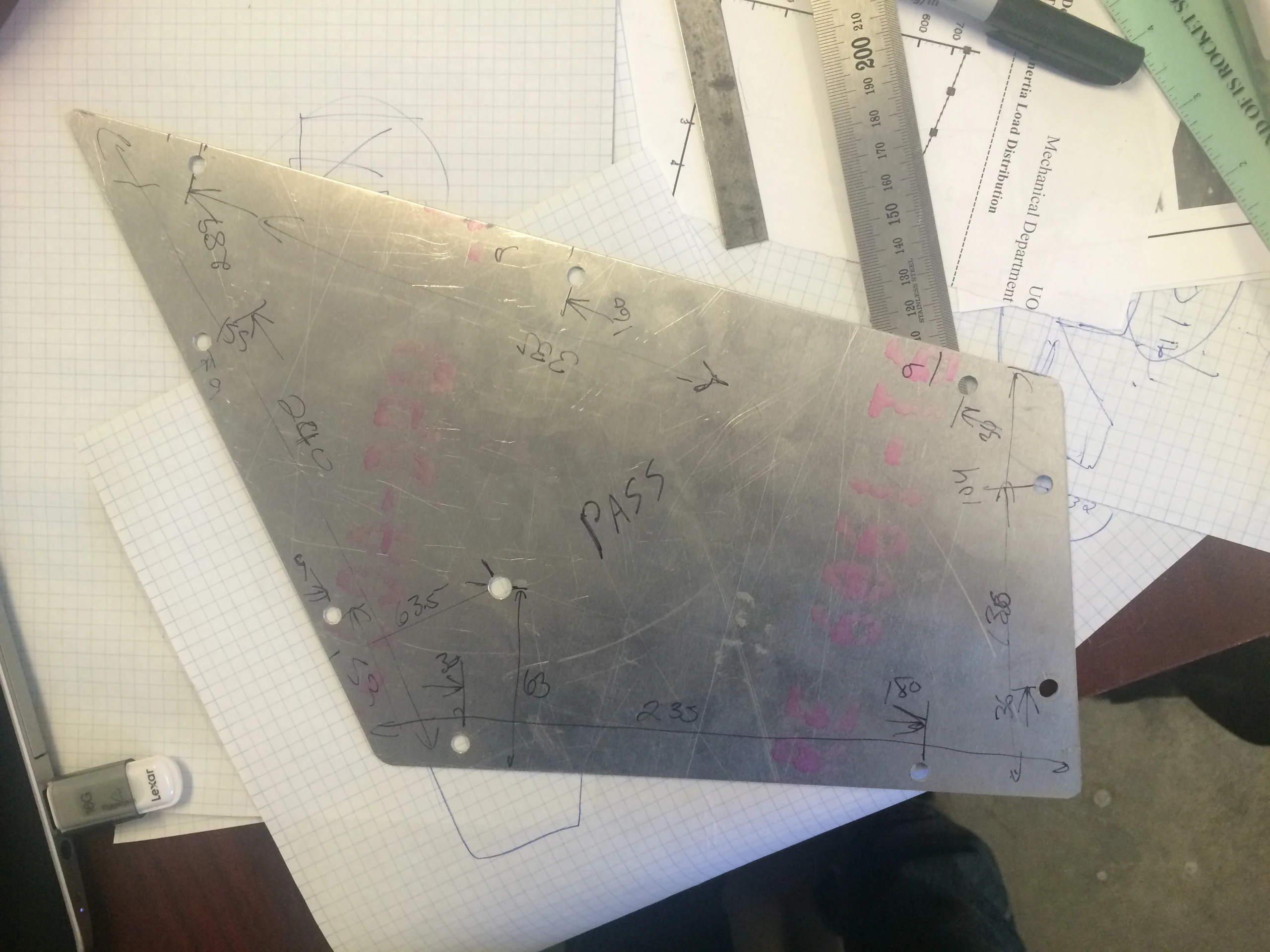

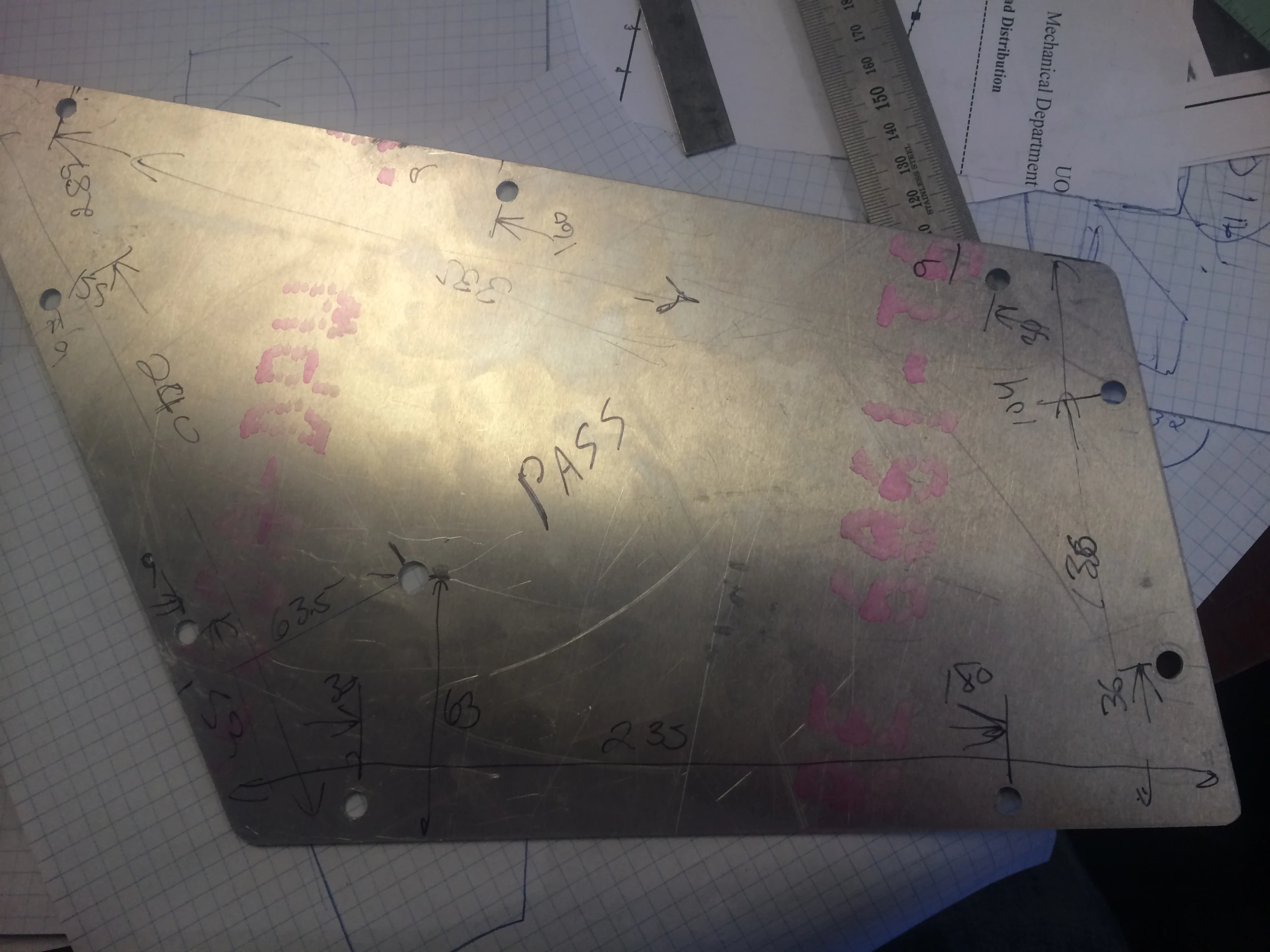

Основные силовые узлы плечевых ремней приведены в SD75-FR-08; здесь добавлены фотографии поясных частей, проходов около сиденья и дополнительного заднего места. На позднем FR-08 от 14.08.2025 есть усиления LS75F3-5A, которых может не быть на старых снимках.

Проход у передних сидений

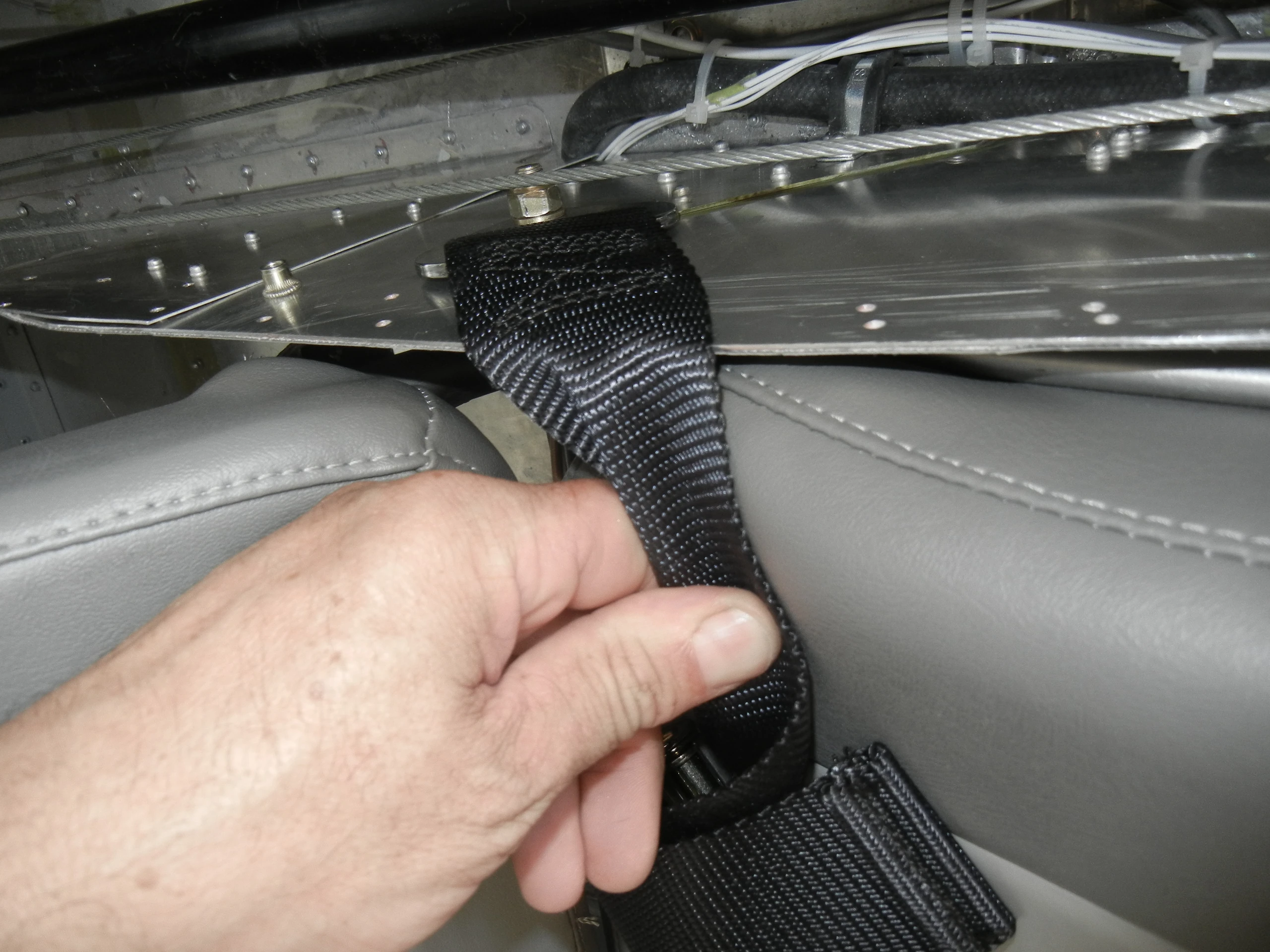

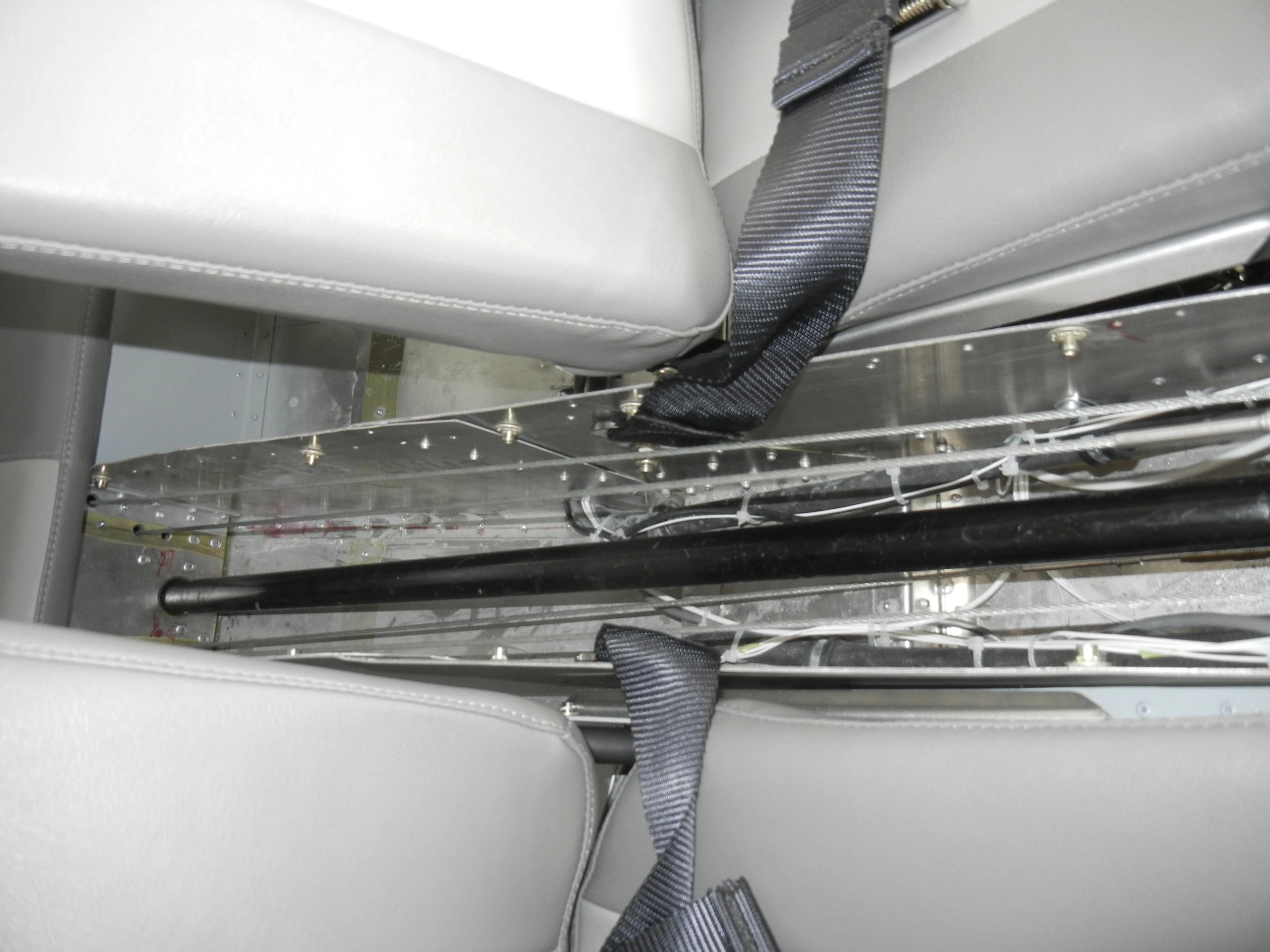

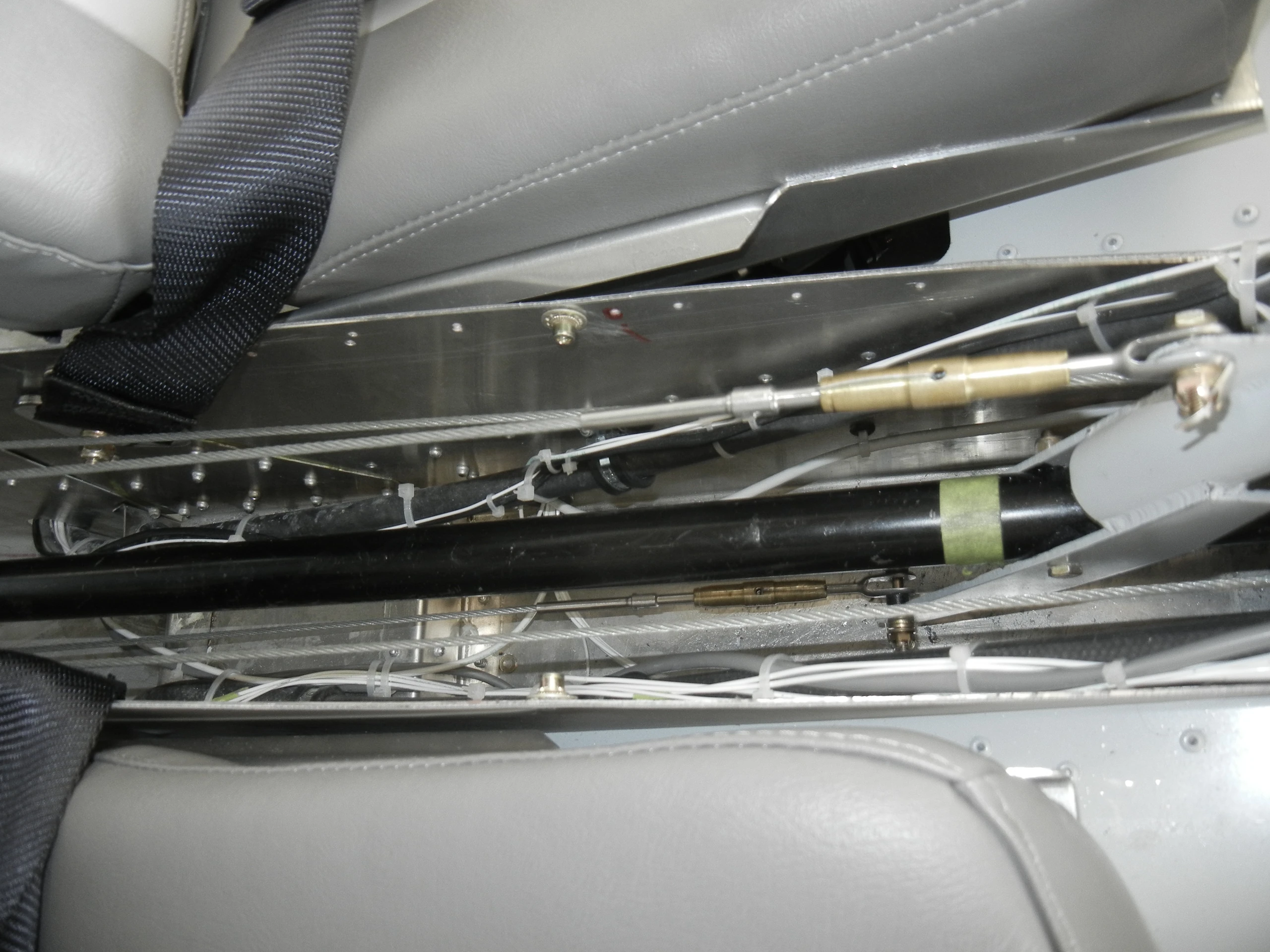

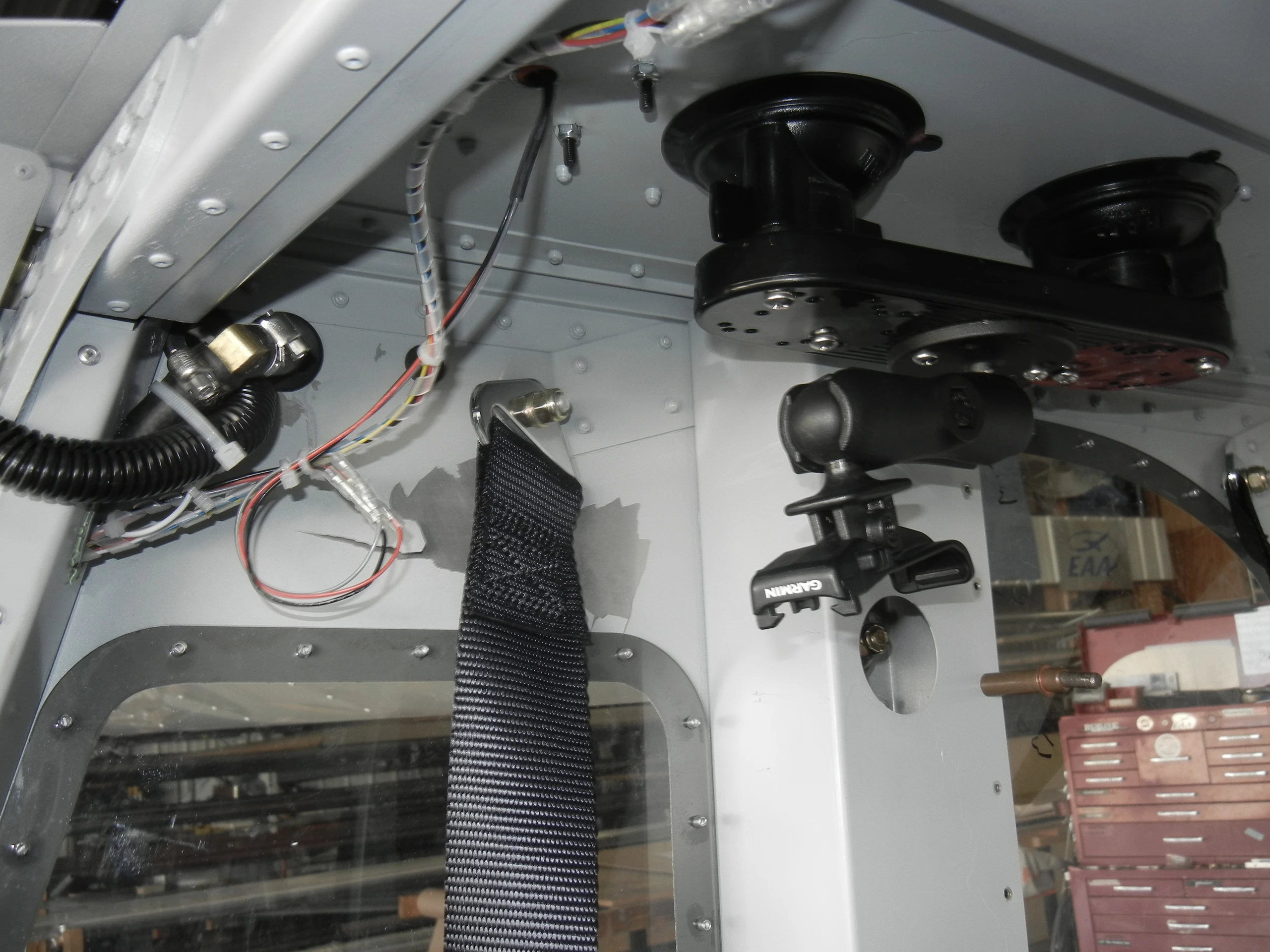

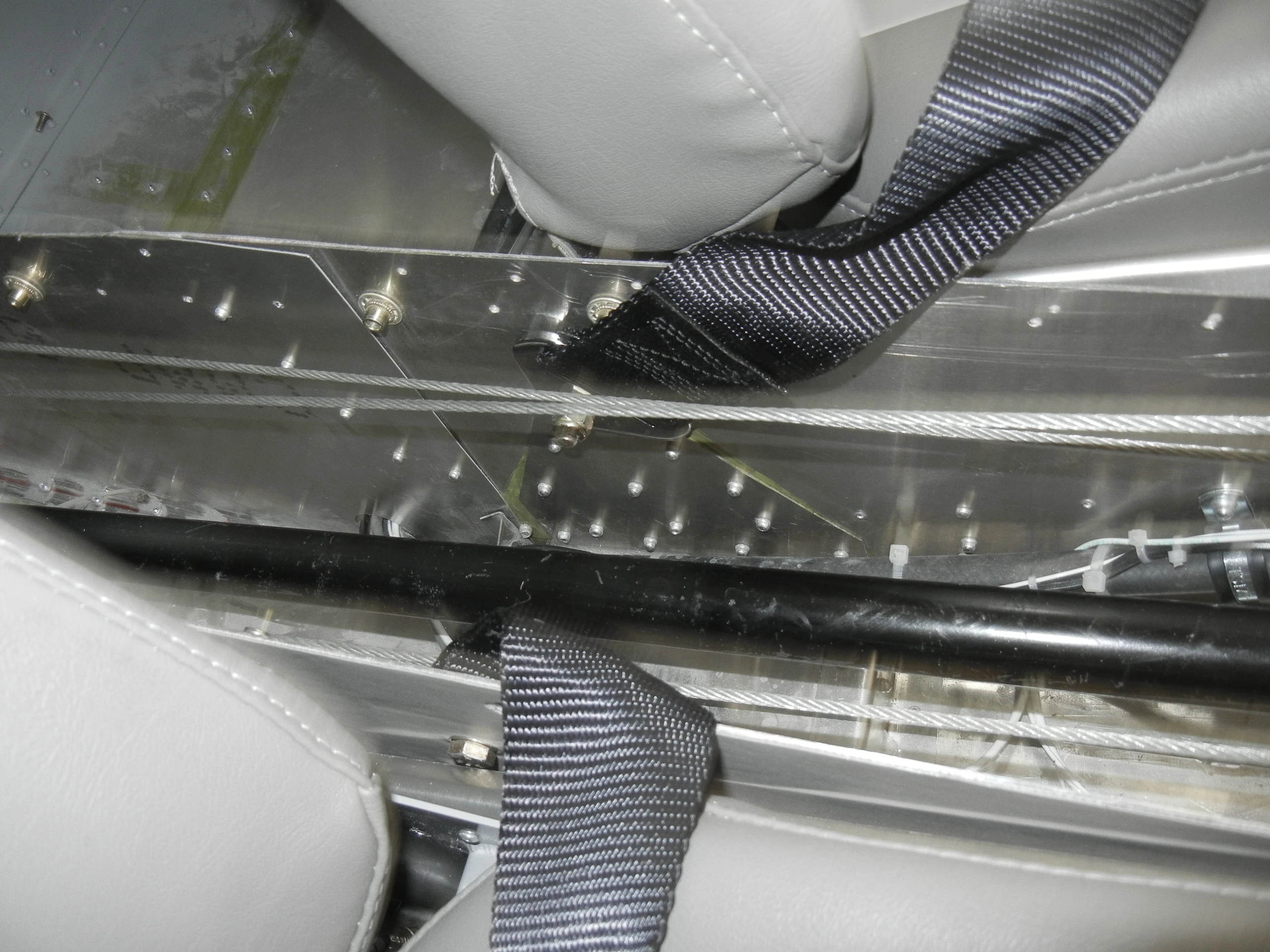

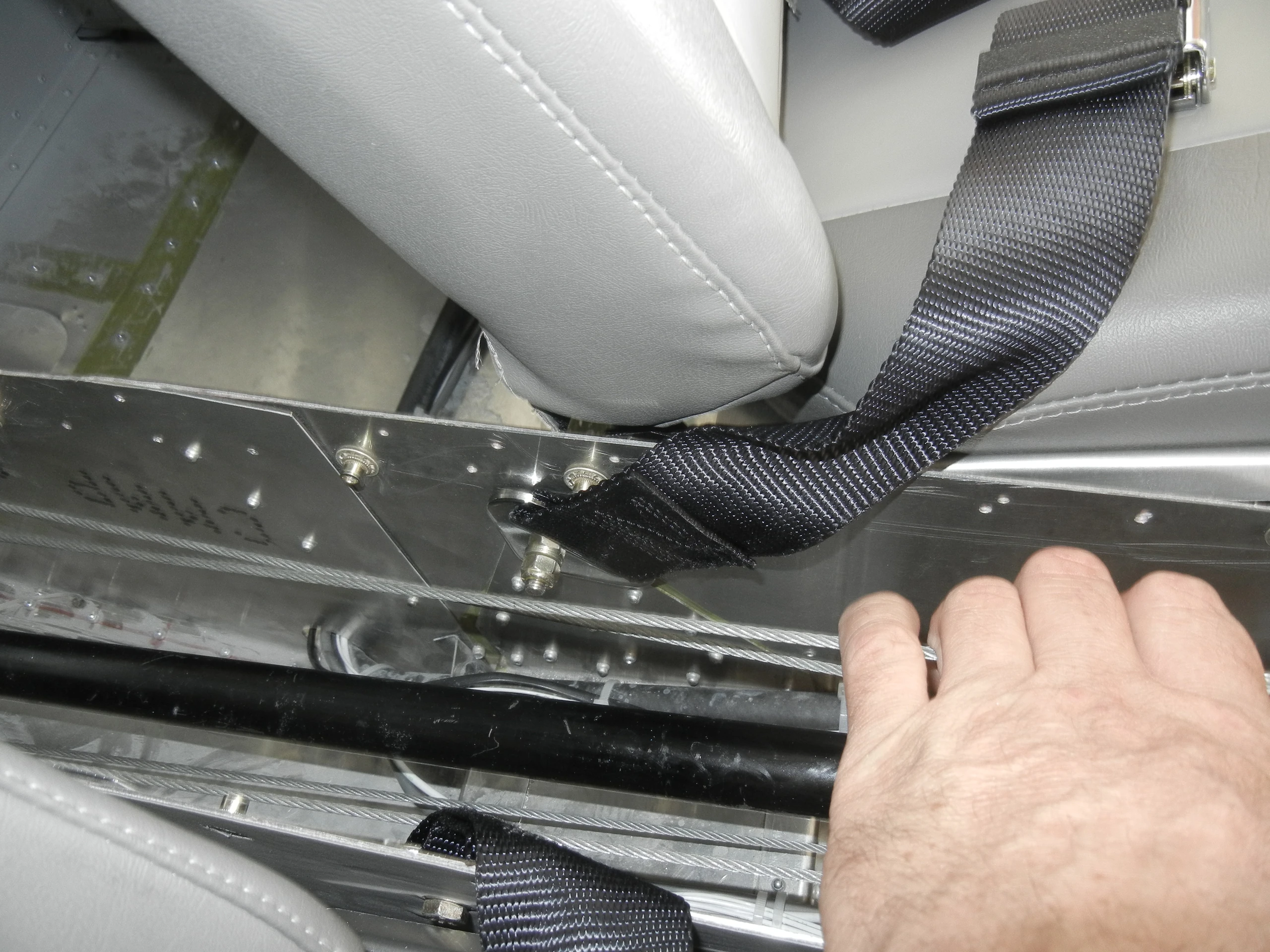

Фотографии у направляющих передних сидений показывают, как ремень проходит рядом с трубой управления и тросами. До установки обивки проверяются свободный ход сиденья и отсутствие зажатия ремня подвижными узлами.

Четырёхточечный вариант

В альбоме есть вариант четырёхточечных плечевых ремней. Дополнительные PDF C75-BRS-1 и фоторуководство STOL/CRUZER относятся к своим указанным исполнениям; их размеры не перенесены автоматически на SD вместо собственного FR-08.

Дополнительное заднее место

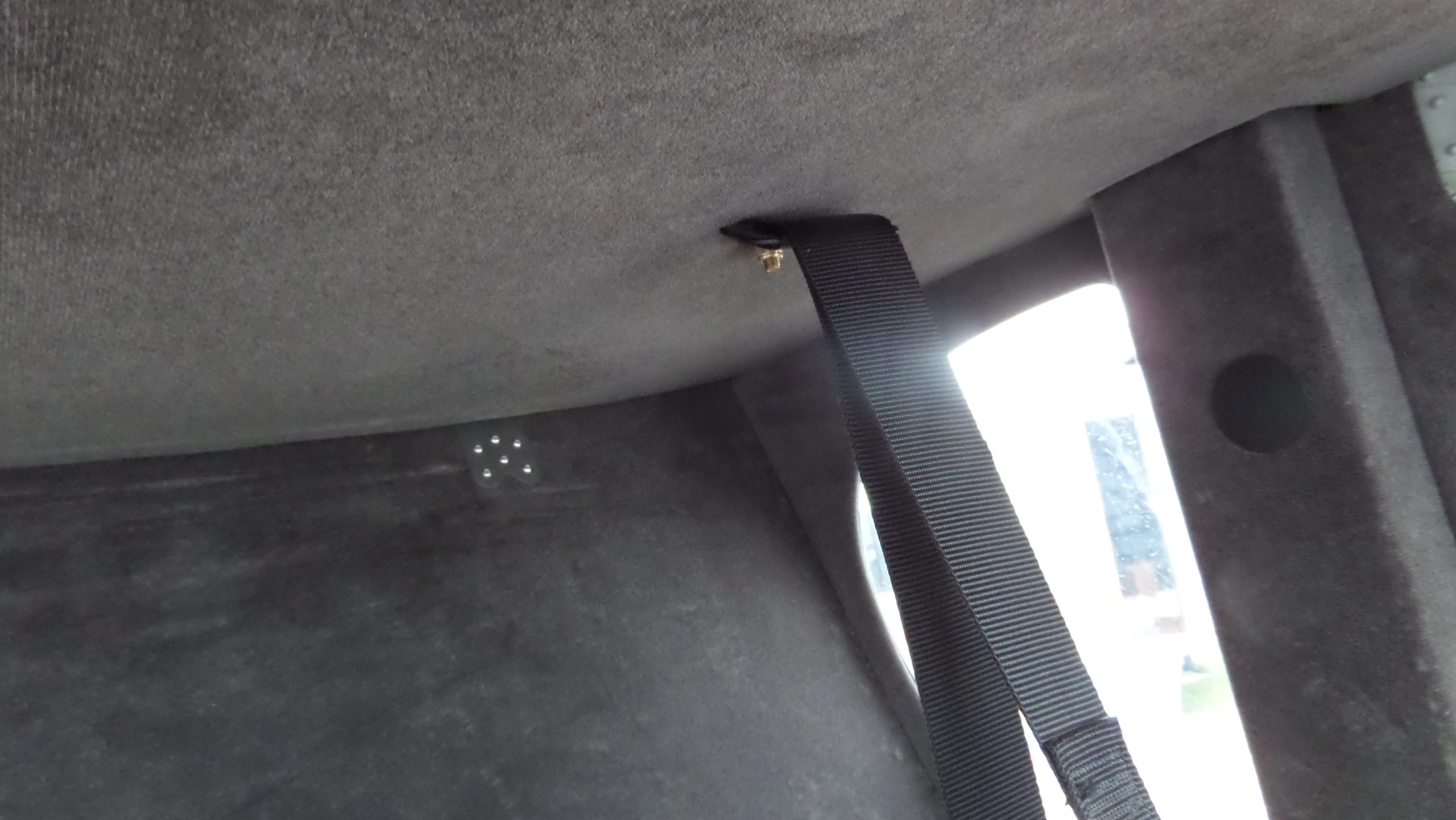

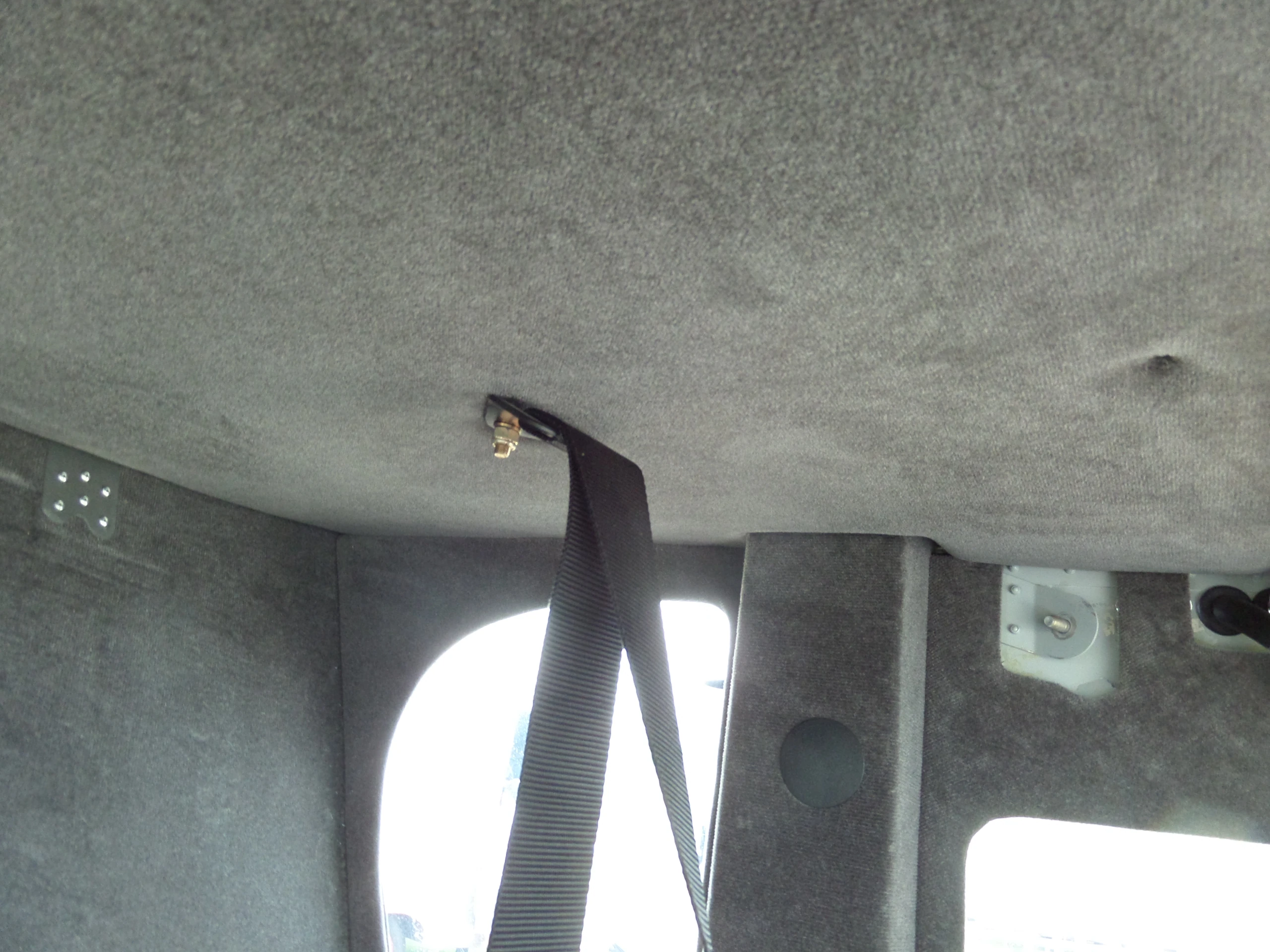

У дополнительного заднего сиденья показаны отдельные опоры и проход ремня. Тип ремней, ориентация креплений и болты должны соответствовать фактическому комплекту; общего снимка готового салона для этого недостаточно.

Дополнительные общие виды (6)

Полный сборочный лист: размеры и таблица деталей

На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
