Приборная панель и передняя верхняя обшивка
Источники и применимость
Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

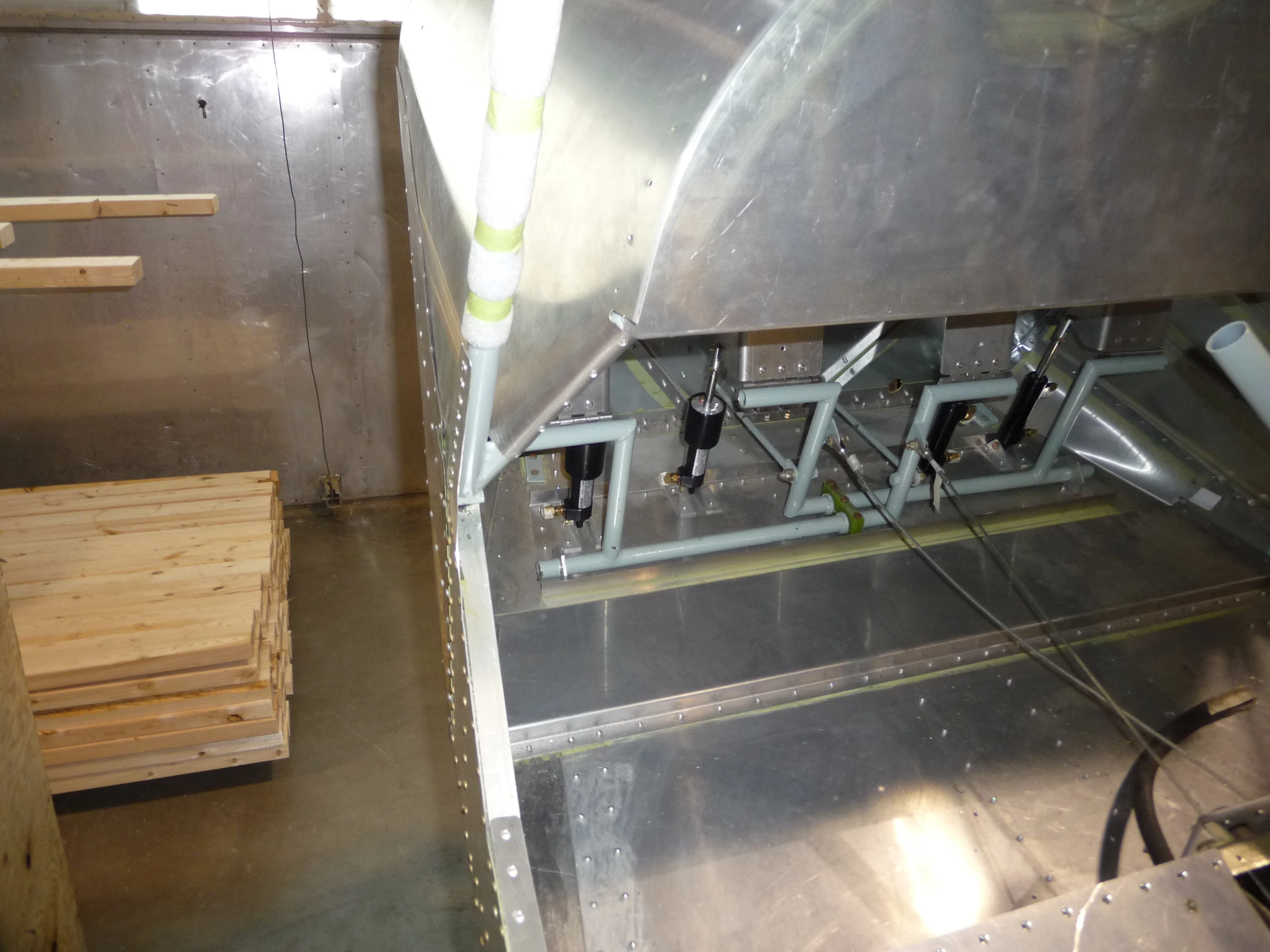

Установка приборной панели

Обозначение в исходном альбоме

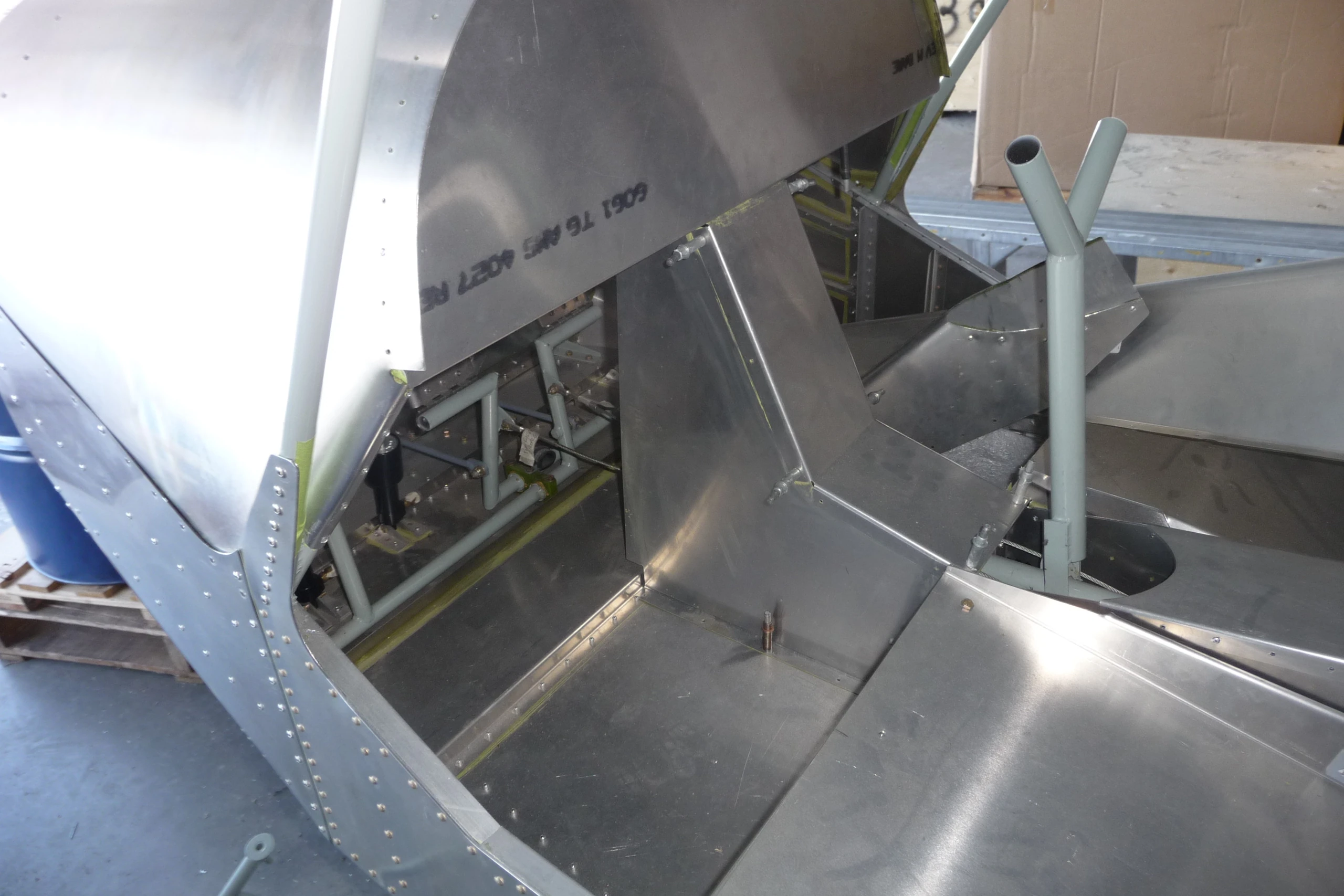

0a Forward top skin.JPG
Обозначение в исходном альбоме

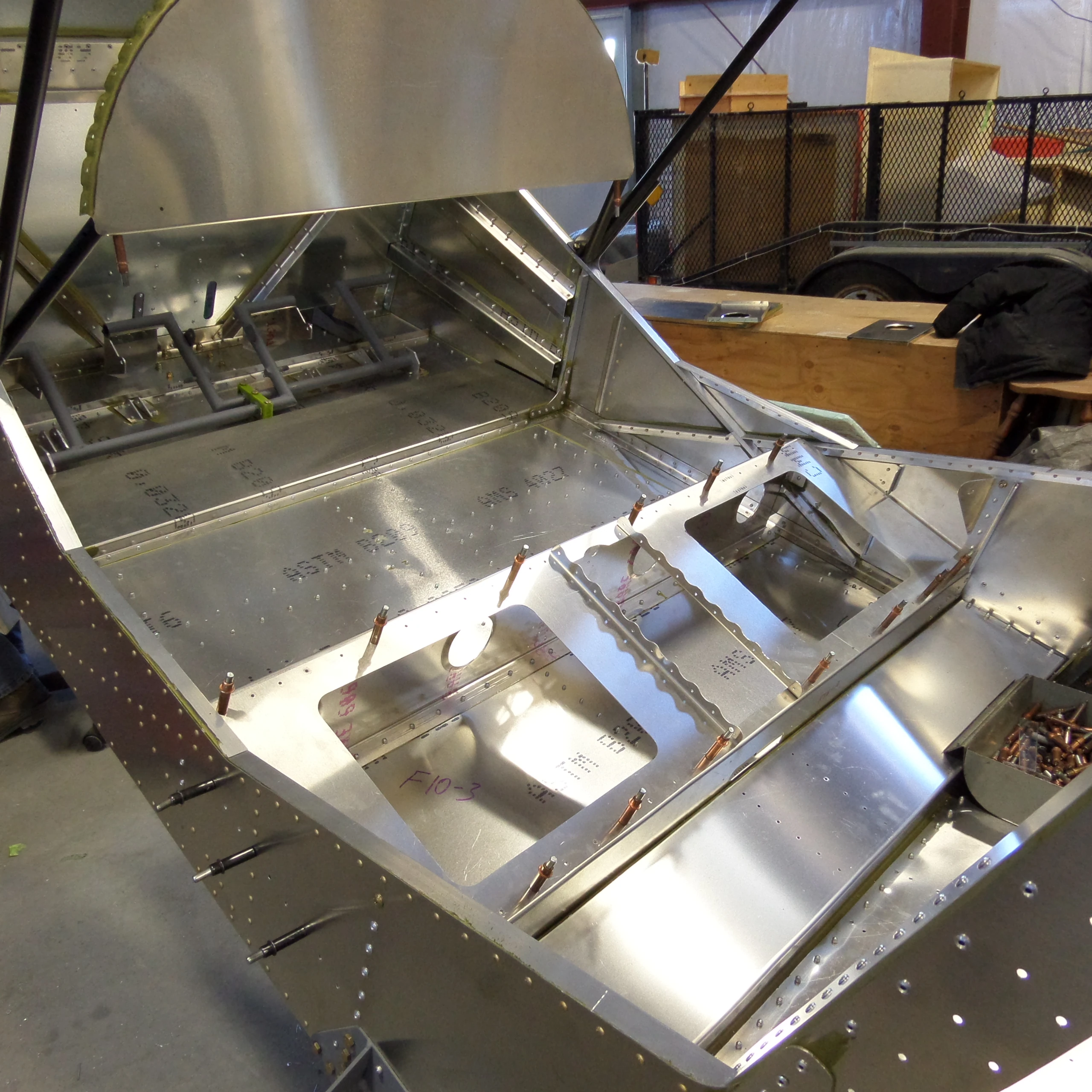

0aa — remove the center console to install the instrument panel.JPG
Обозначение в исходном альбоме

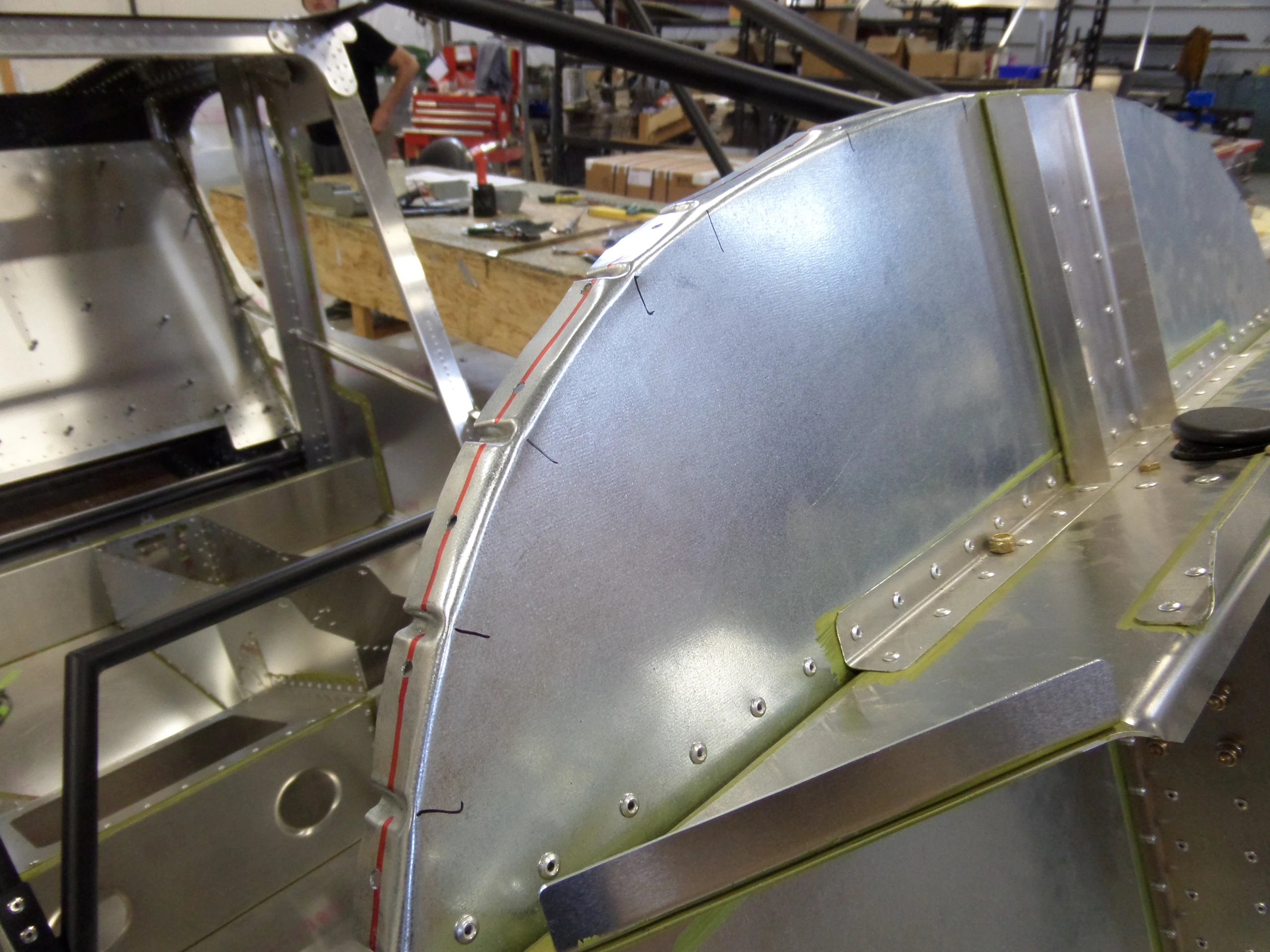

0b — Instrument panel 75F16-1.JPG
Обозначение в исходном альбоме

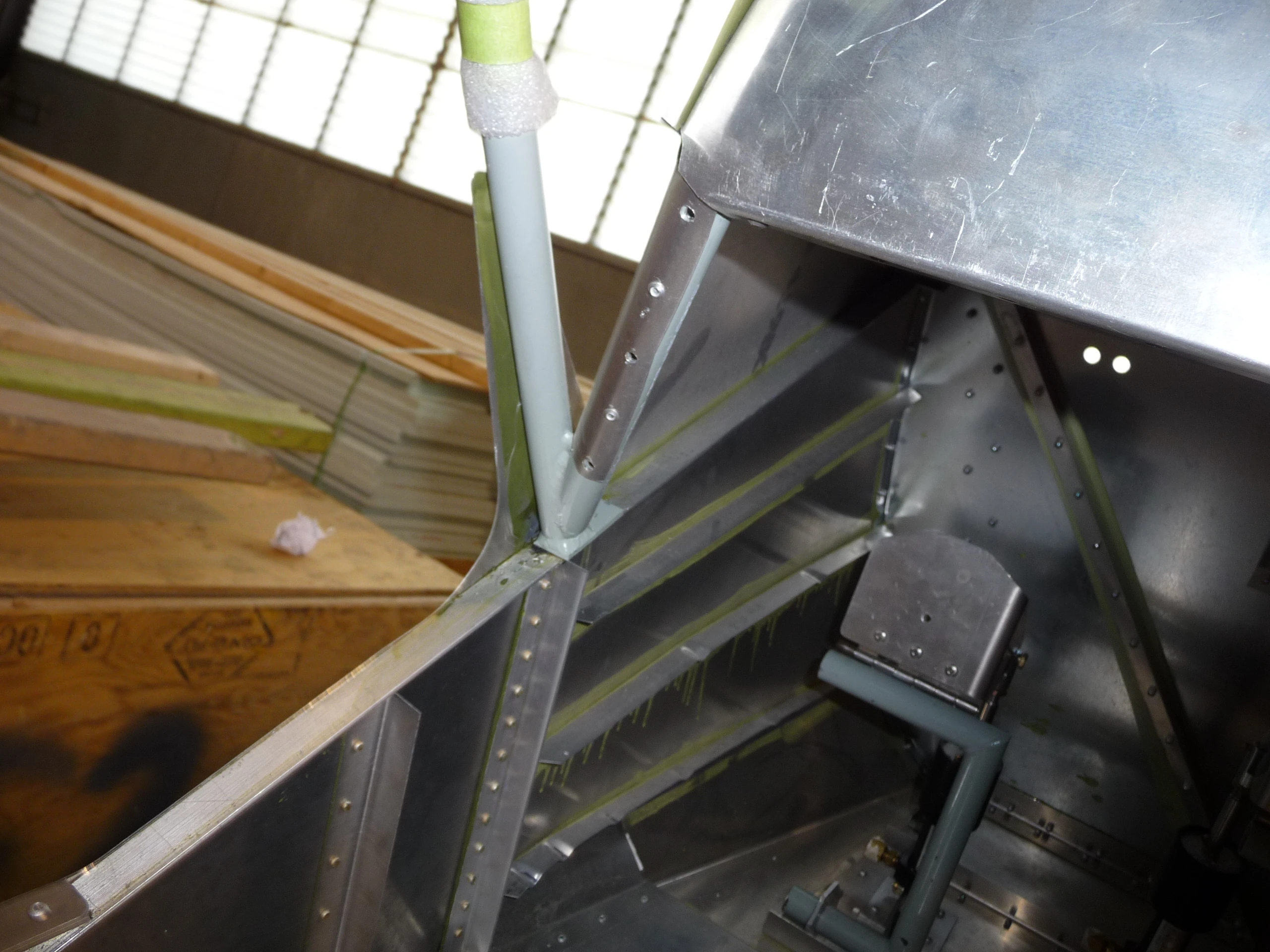

0c — the bottom flange overlaps underneath the cabin frame.JPG
Обозначение в исходном альбоме

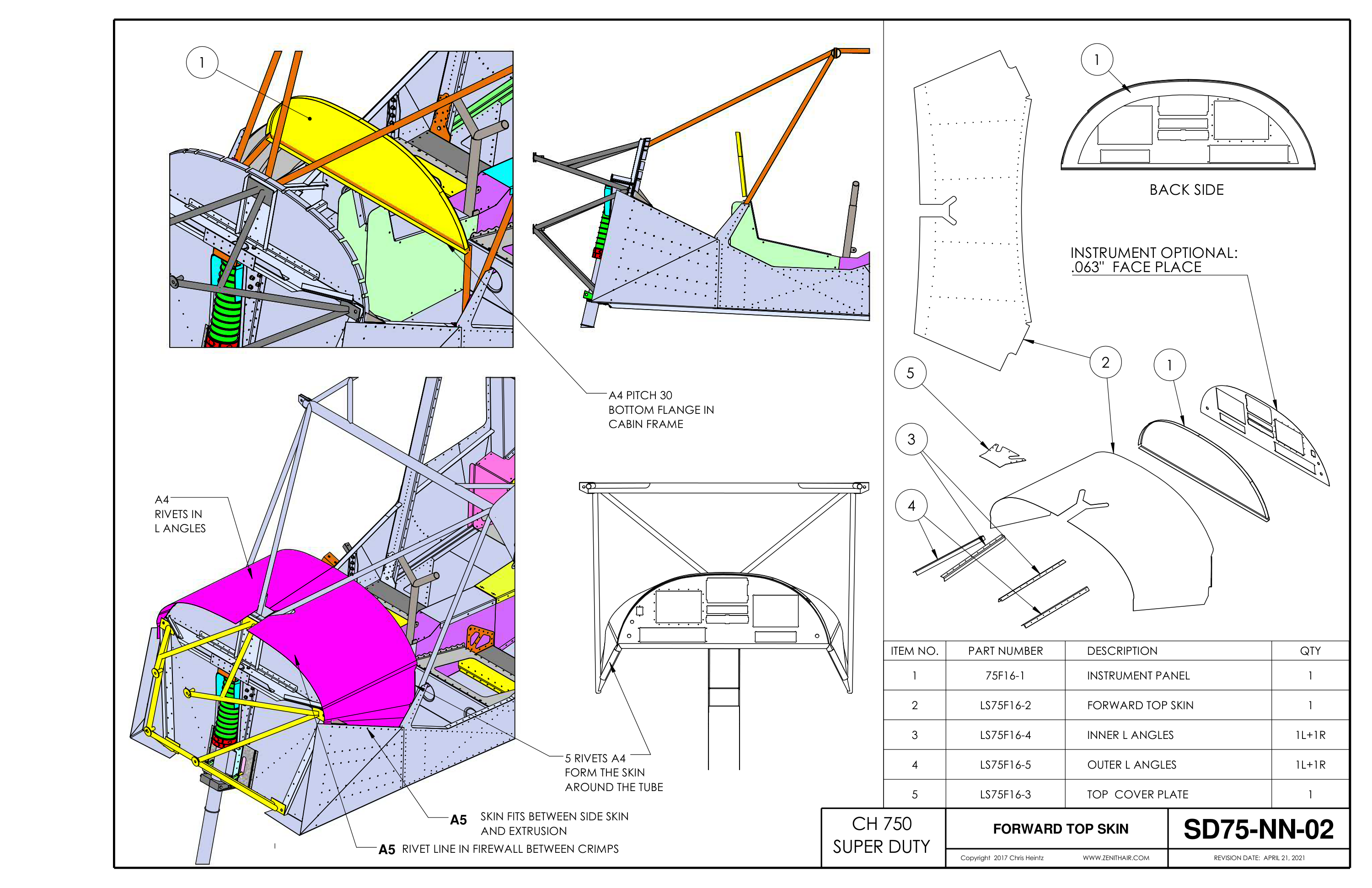

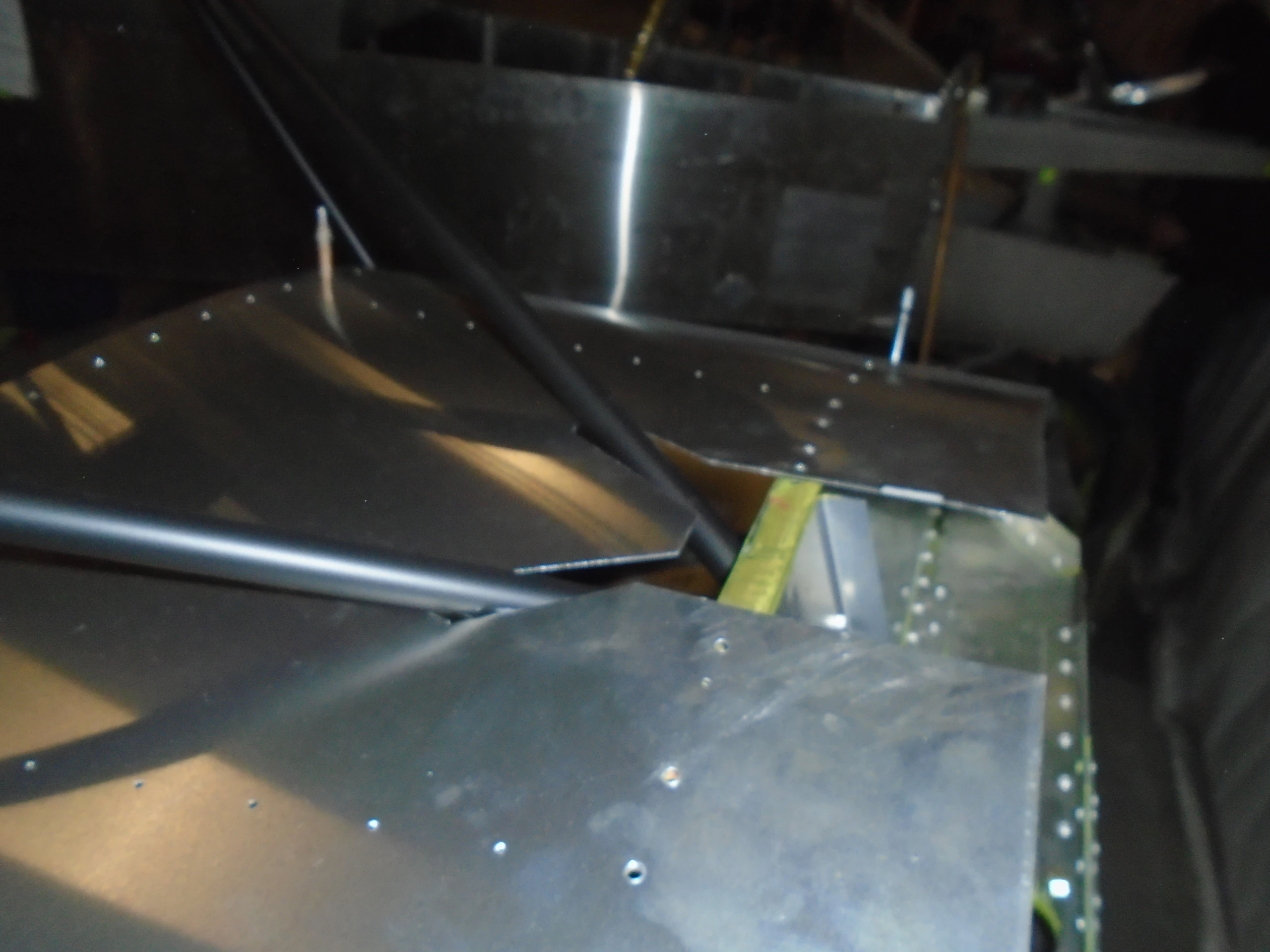

0d — Clamp the bottom flange to the cabin frame.JPGЛист SD75-NN-02, 21.04.2021. Для установки приборной панели снимите центральную консоль, как в альбоме. Нижняя полка панели 75F16-1 входит под раму кабины; сначала зажмите и проверьте положение, затем выполняйте соединения по схеме.

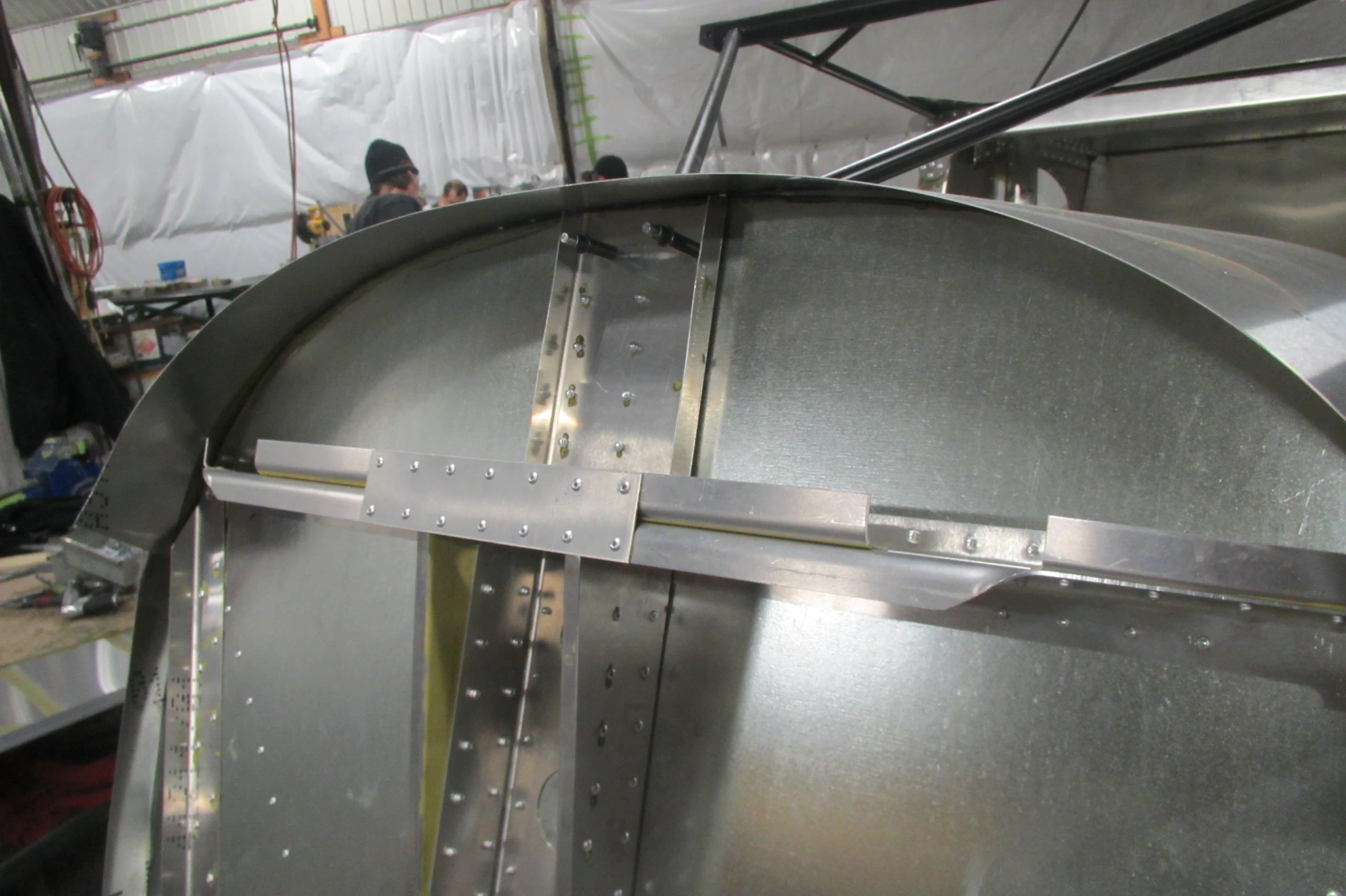

Примерка верхней обшивки

Обозначение в исходном альбоме

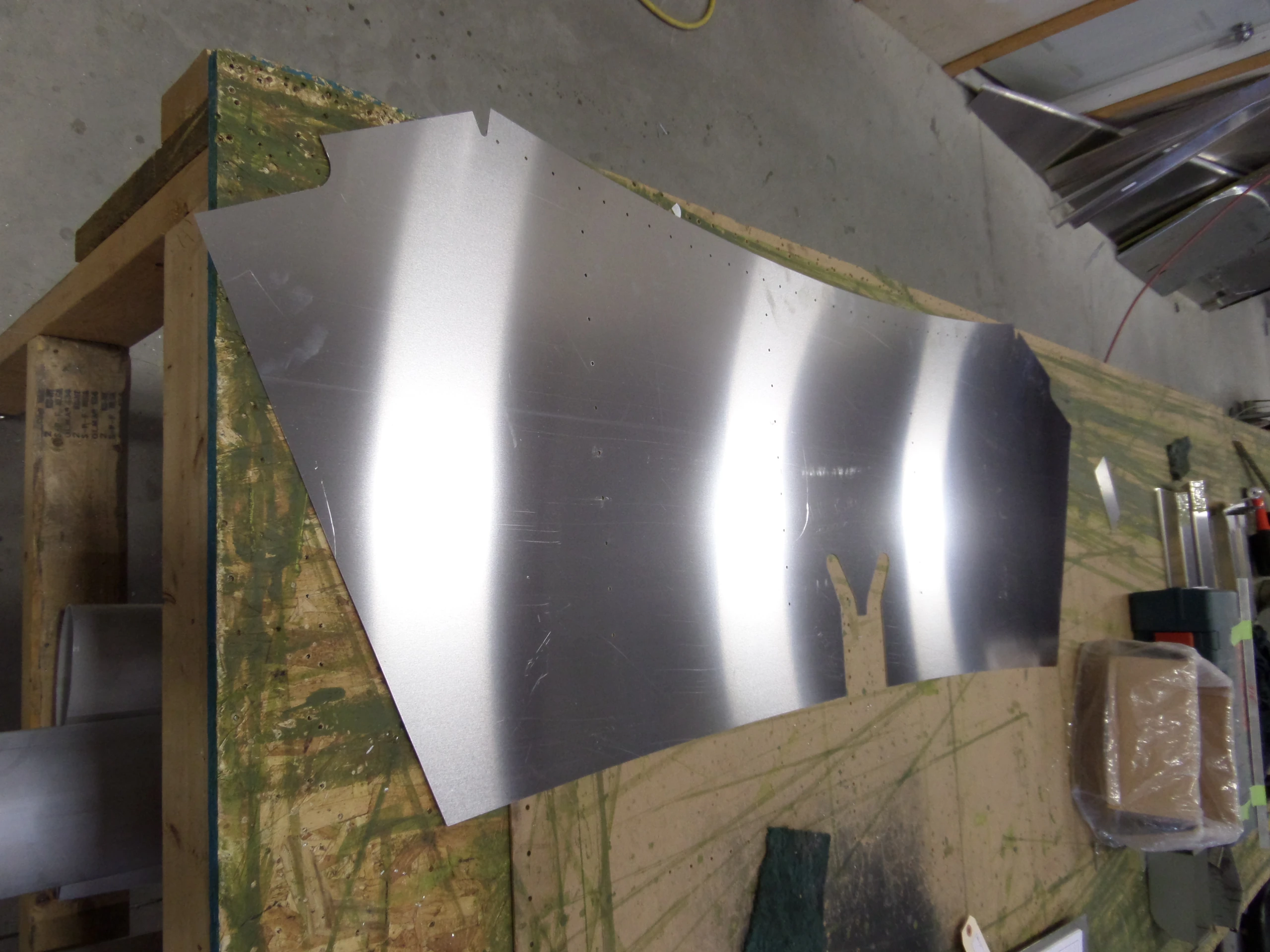

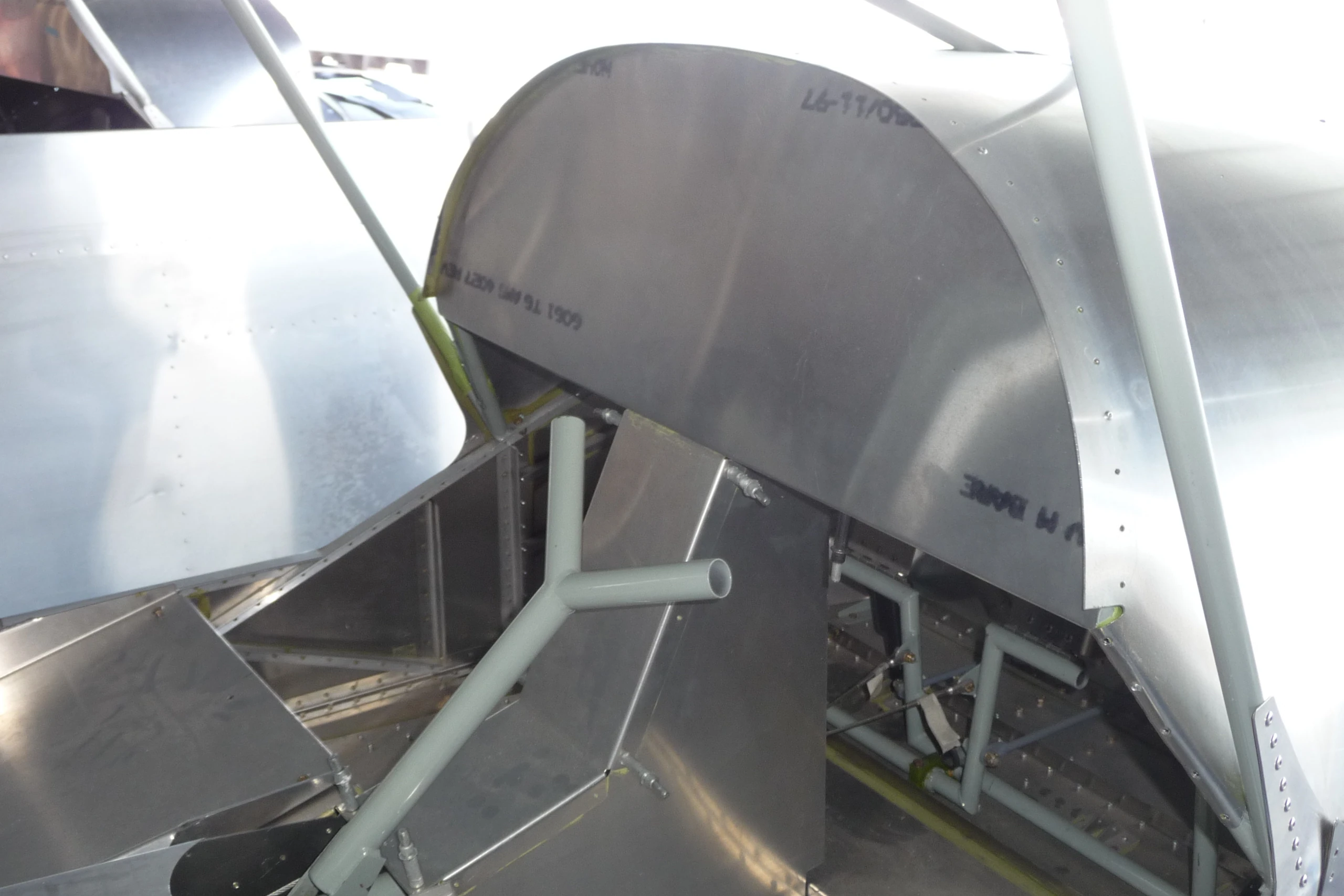

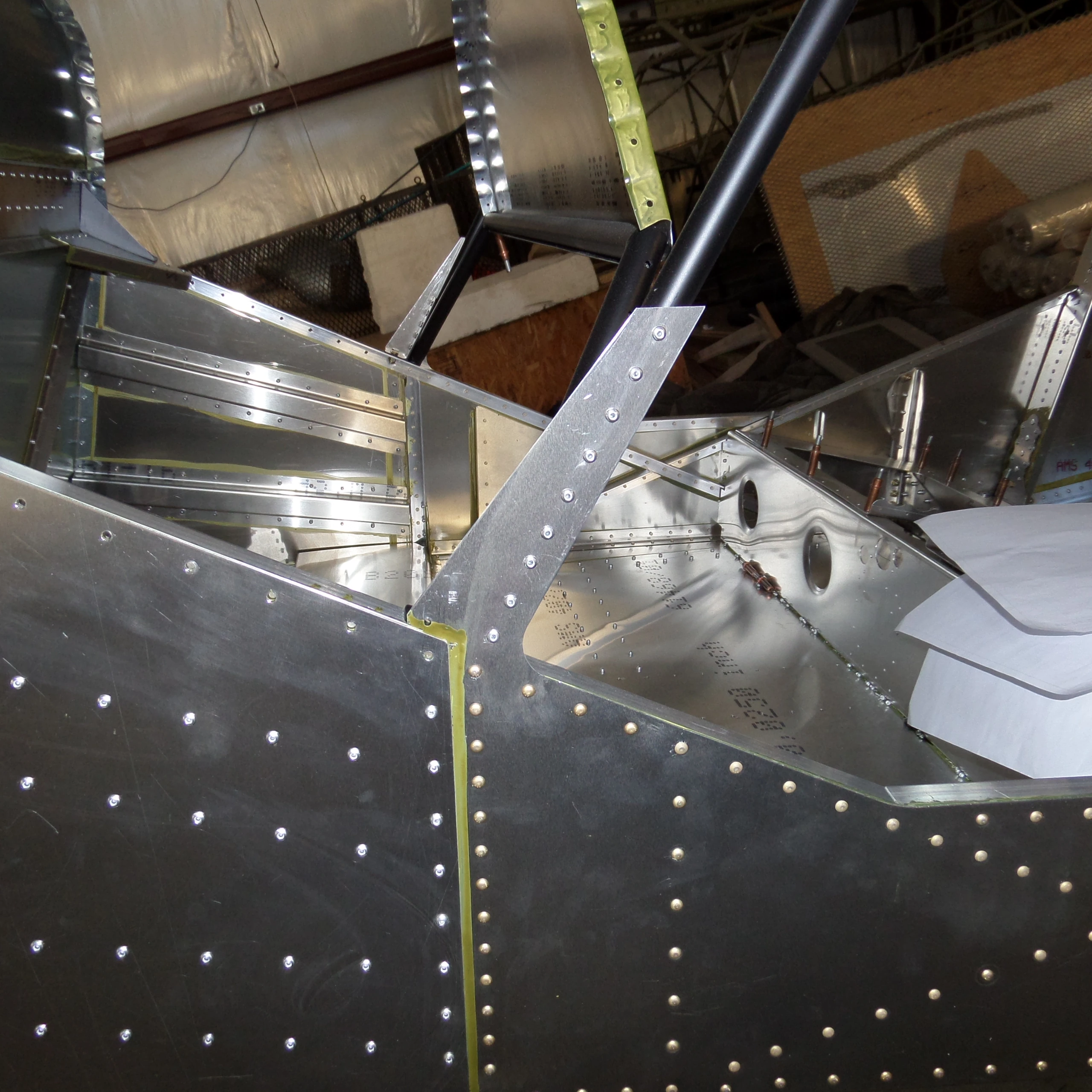

2. LS75F16-2 FORWARD TOP SKIN — the predrilled holes are from the instrument panel.JPG
Обозначение в исходном альбоме

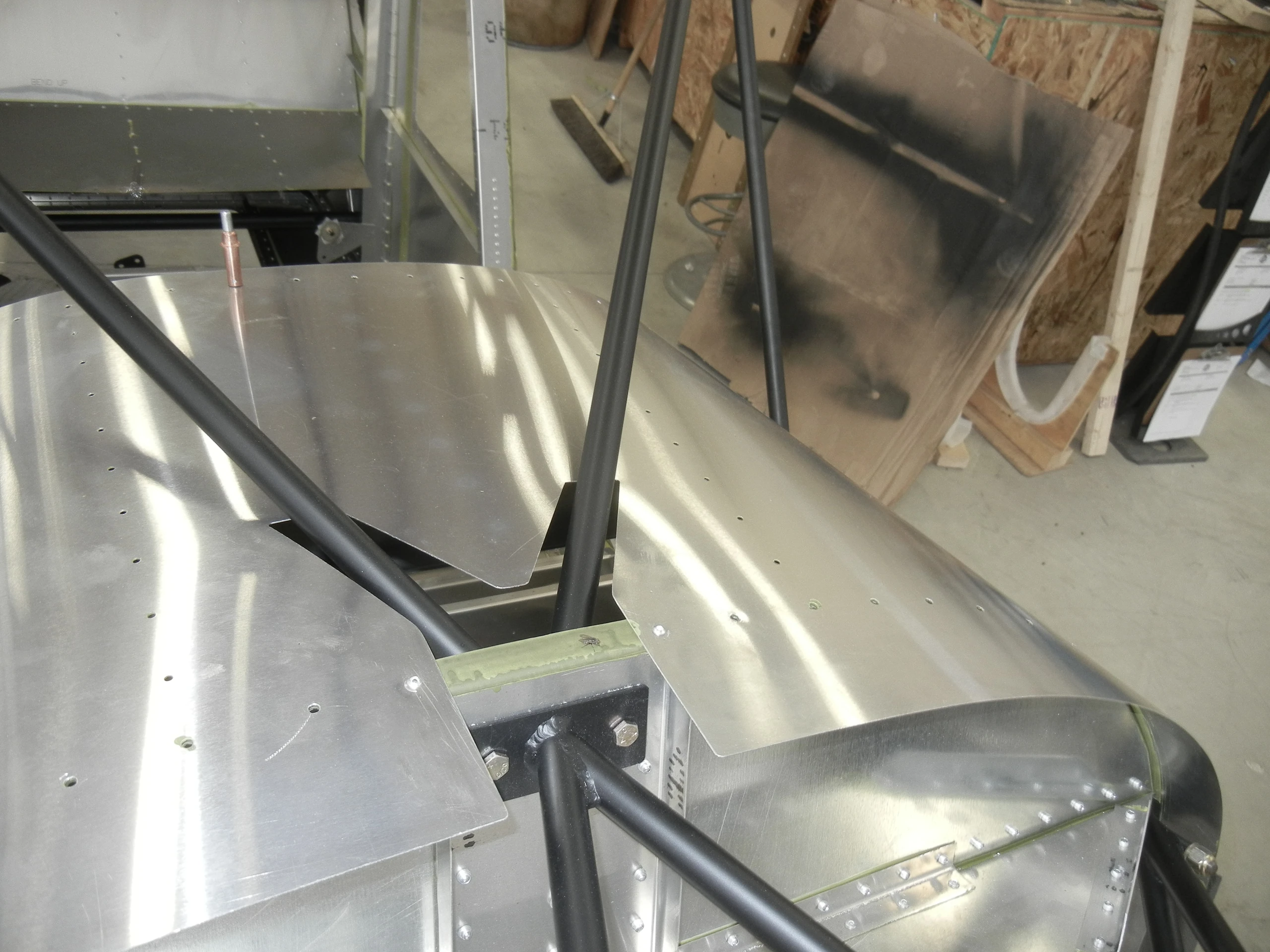

4a Position the top skin to go around the cabin frame.JPG
Обозначение в исходном альбоме

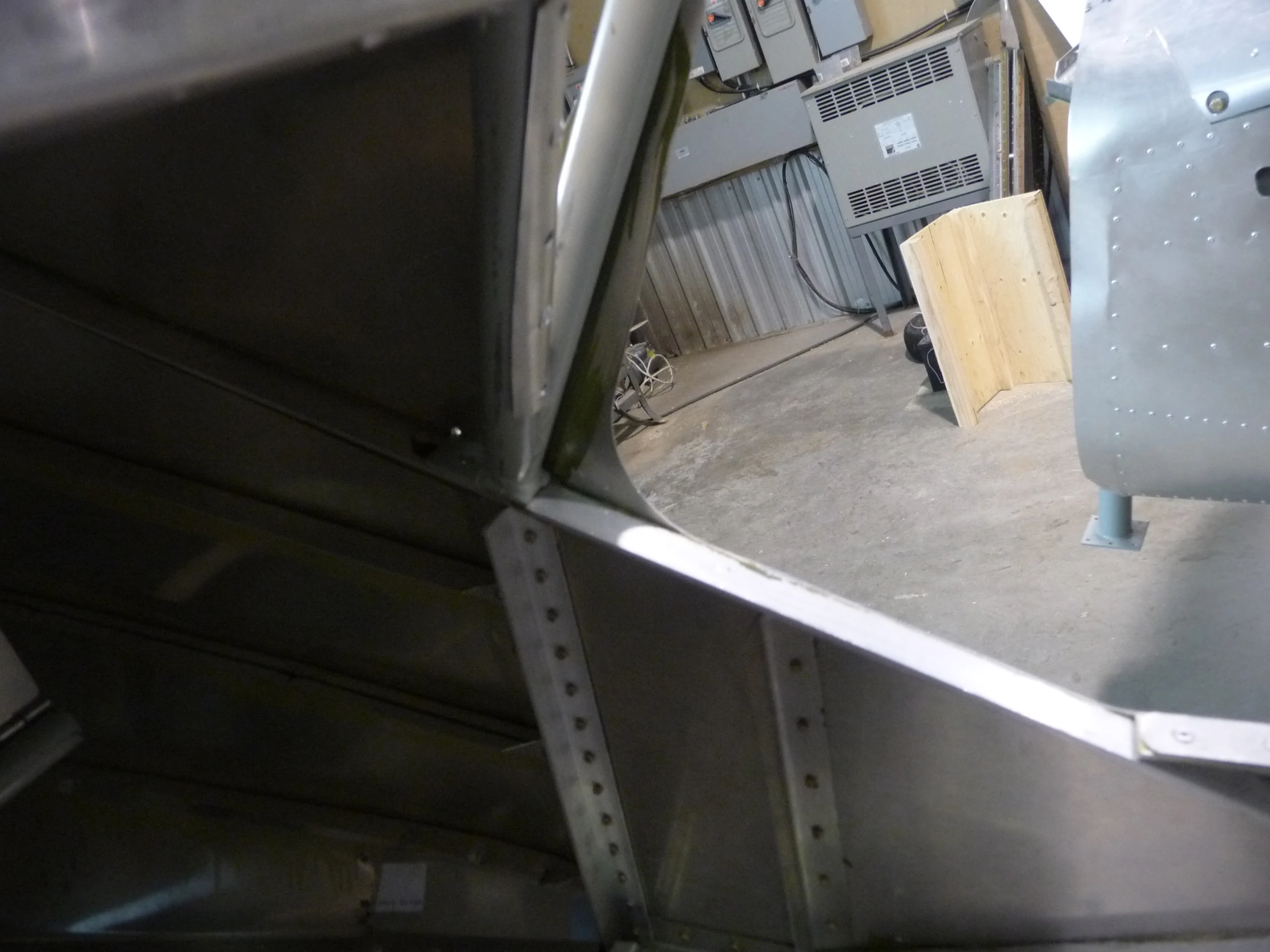

4a — the side fit between the extrusion and the side skin.jpg
Обозначение в исходном альбоме

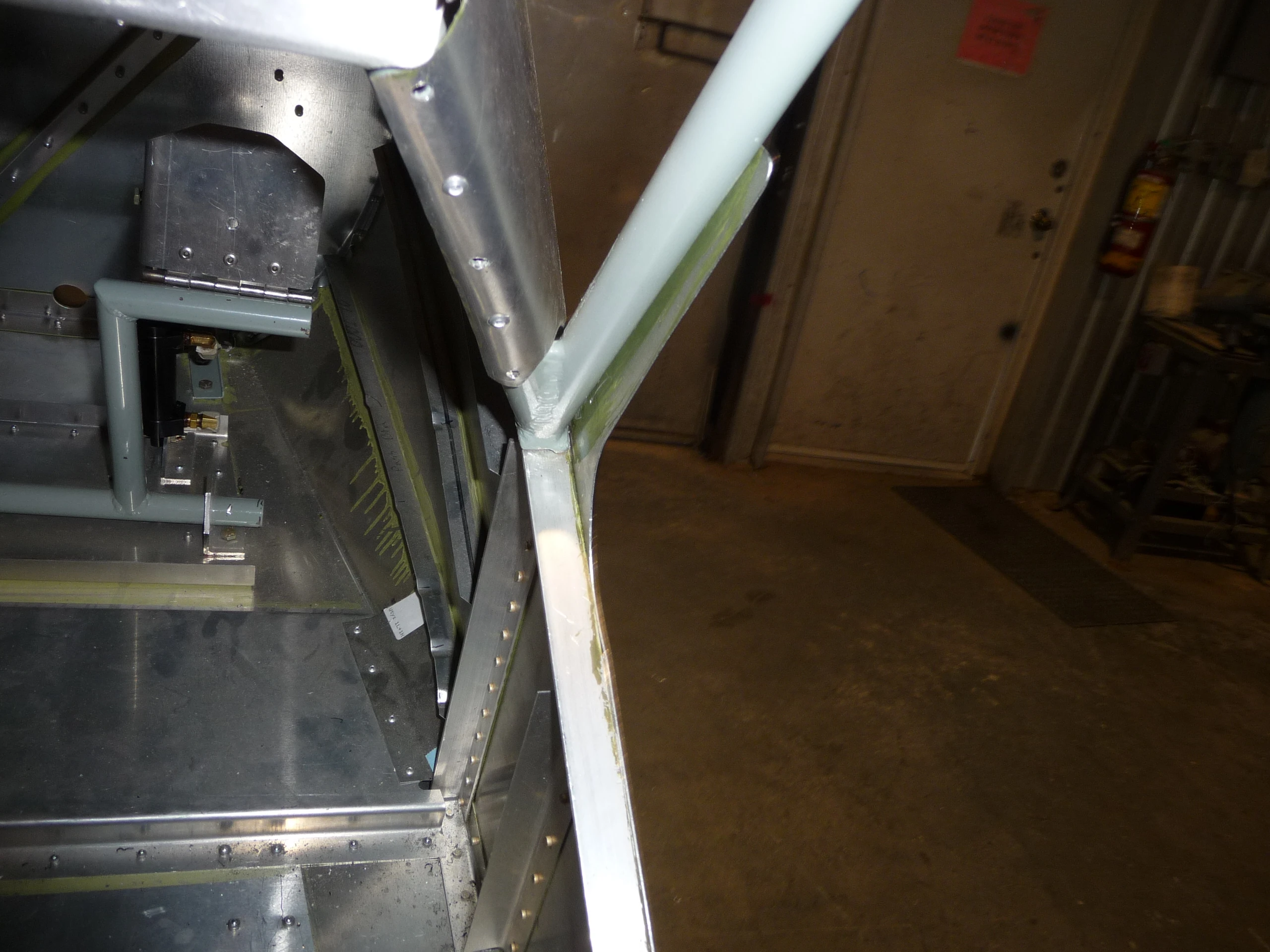

4aa — fits in between the cabin frame and the extrusion.JPG
Обозначение в исходном альбоме

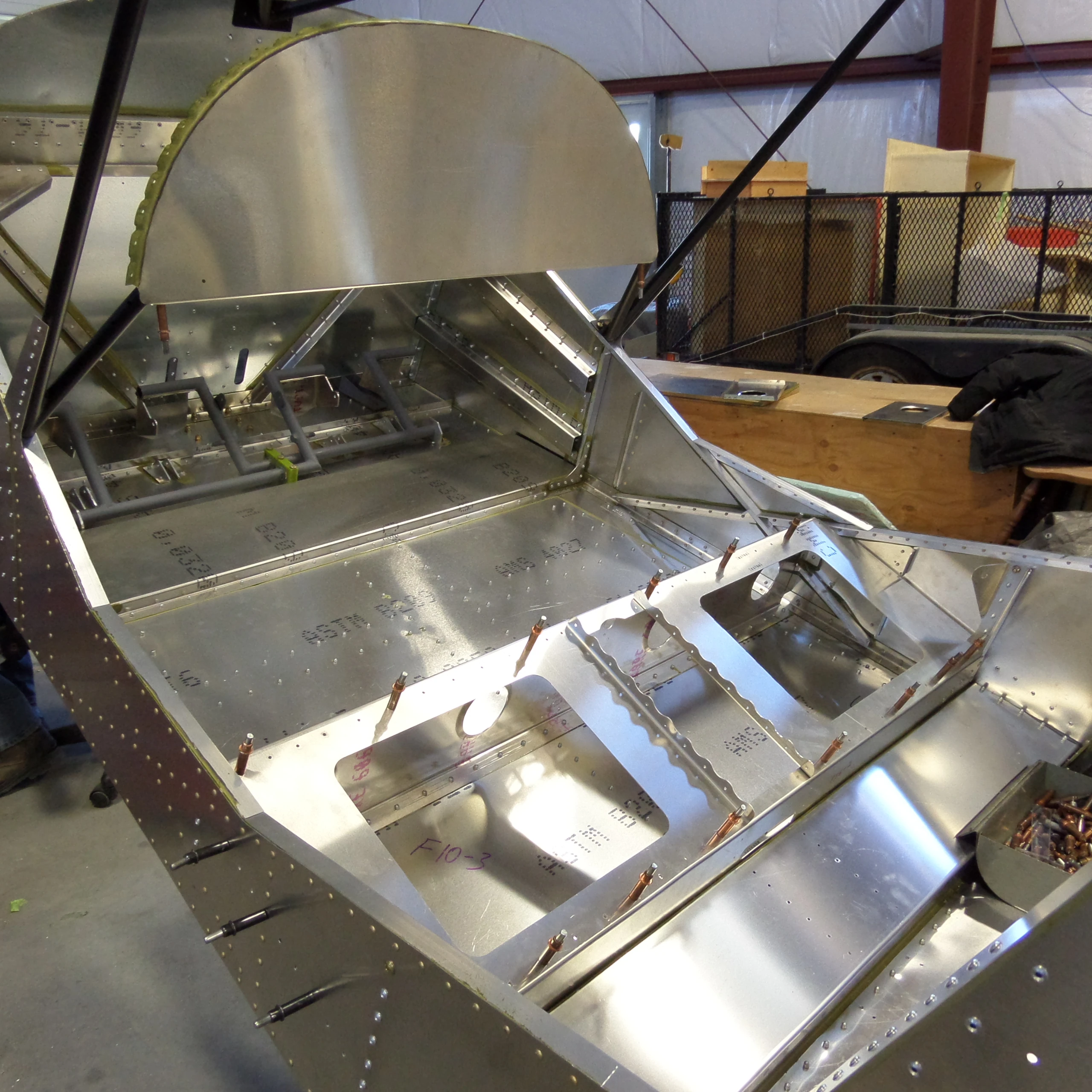

4b — Cleco the top skin to the instrument panel.JPG
Обозначение в исходном альбоме
8a The skin is bent around the cabin frame.JPG
Обозначение в исходном альбоме

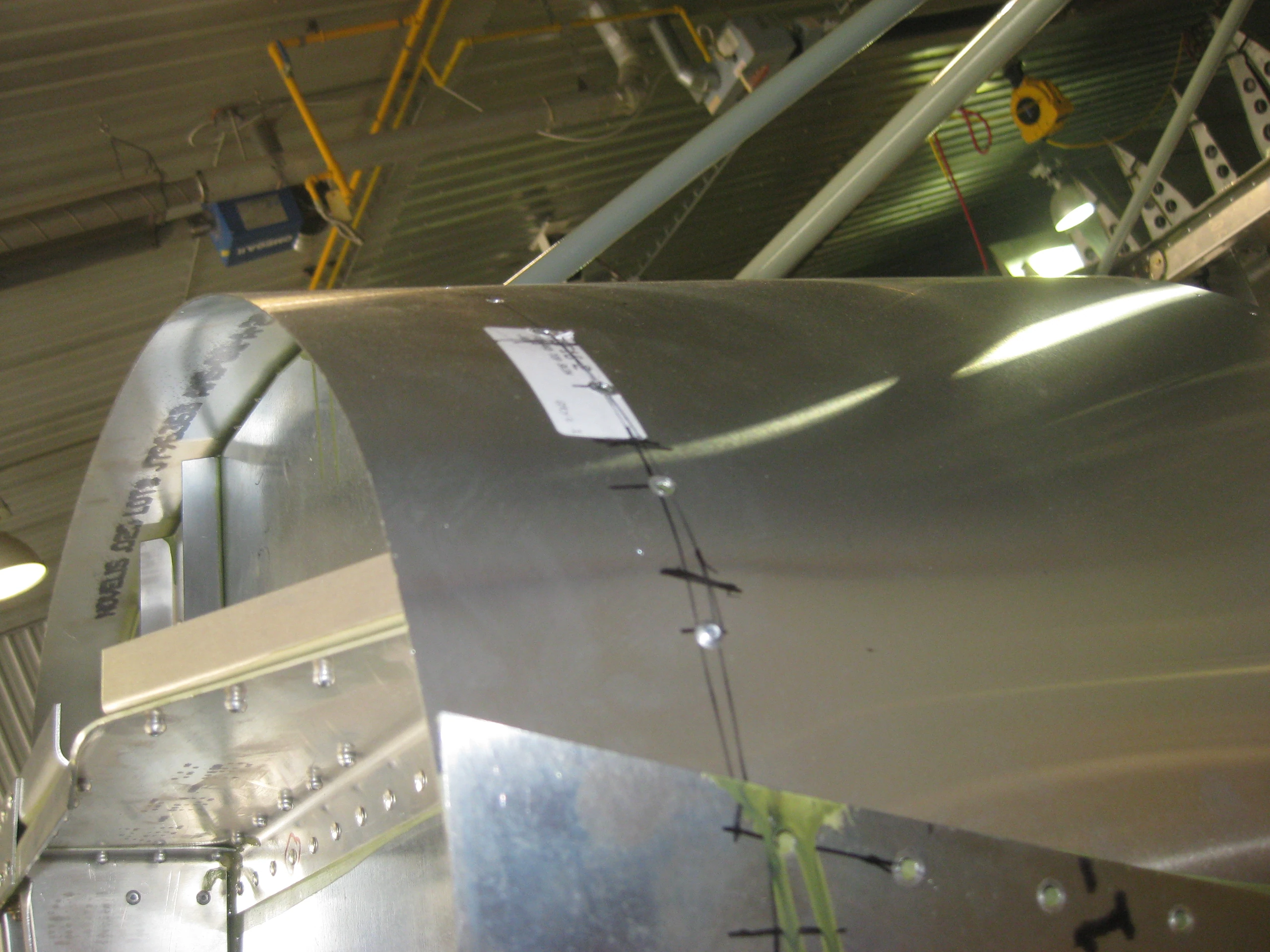

8b pre-bend the skin before drilling.JPGВерхняя обшивка LS75F16-2 имеет готовые отверстия со стороны приборной панели. Боковые части входят между экструзией борта и боковой обшивкой; вокруг трубы рамы обшивку предварительно формуют, не насилуя лист Cleco.
Перенос и сверление отверстий

Обозначение в исходном альбоме

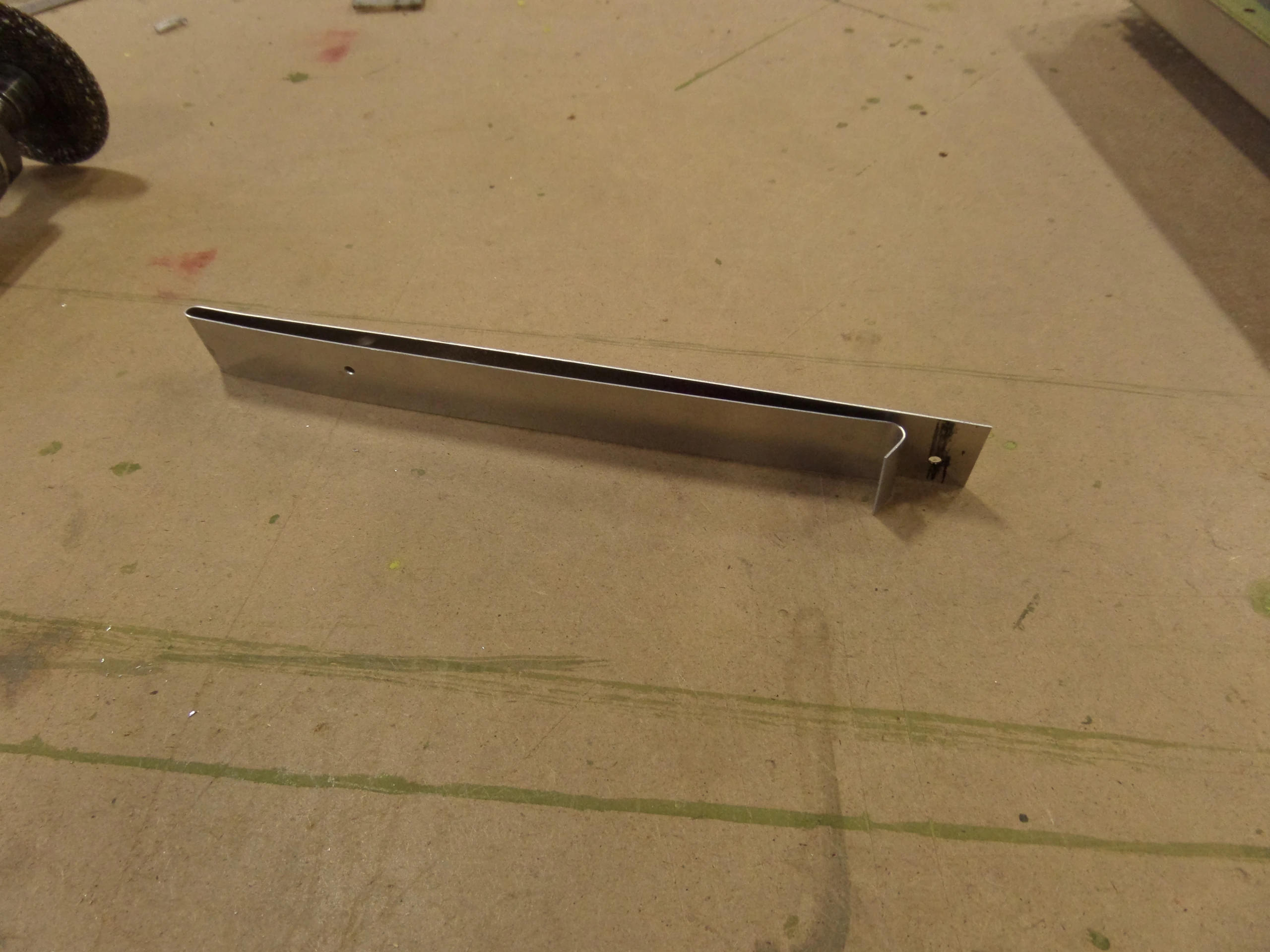

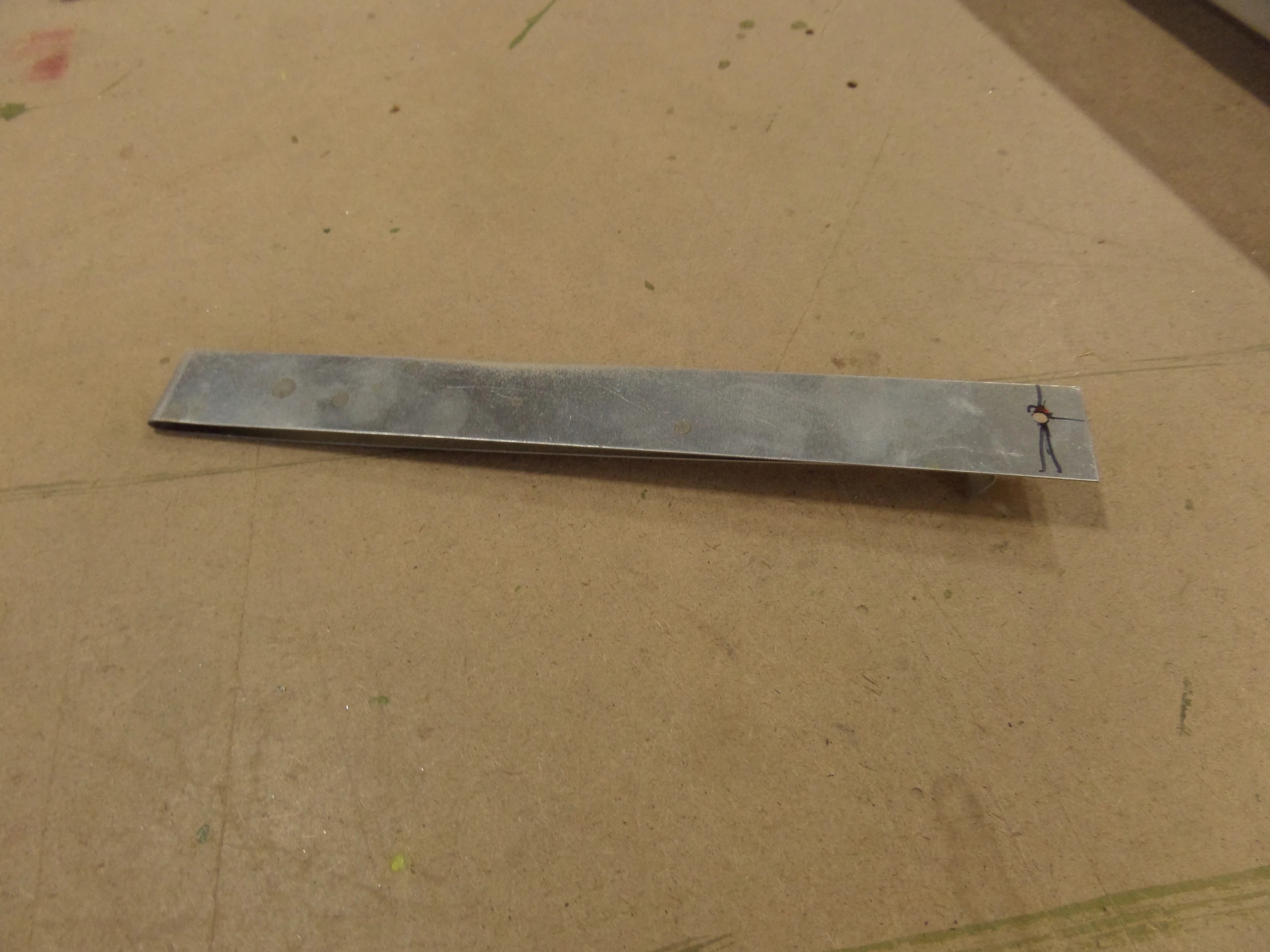

3a — hole locater — bottom side.JPG
Обозначение в исходном альбоме

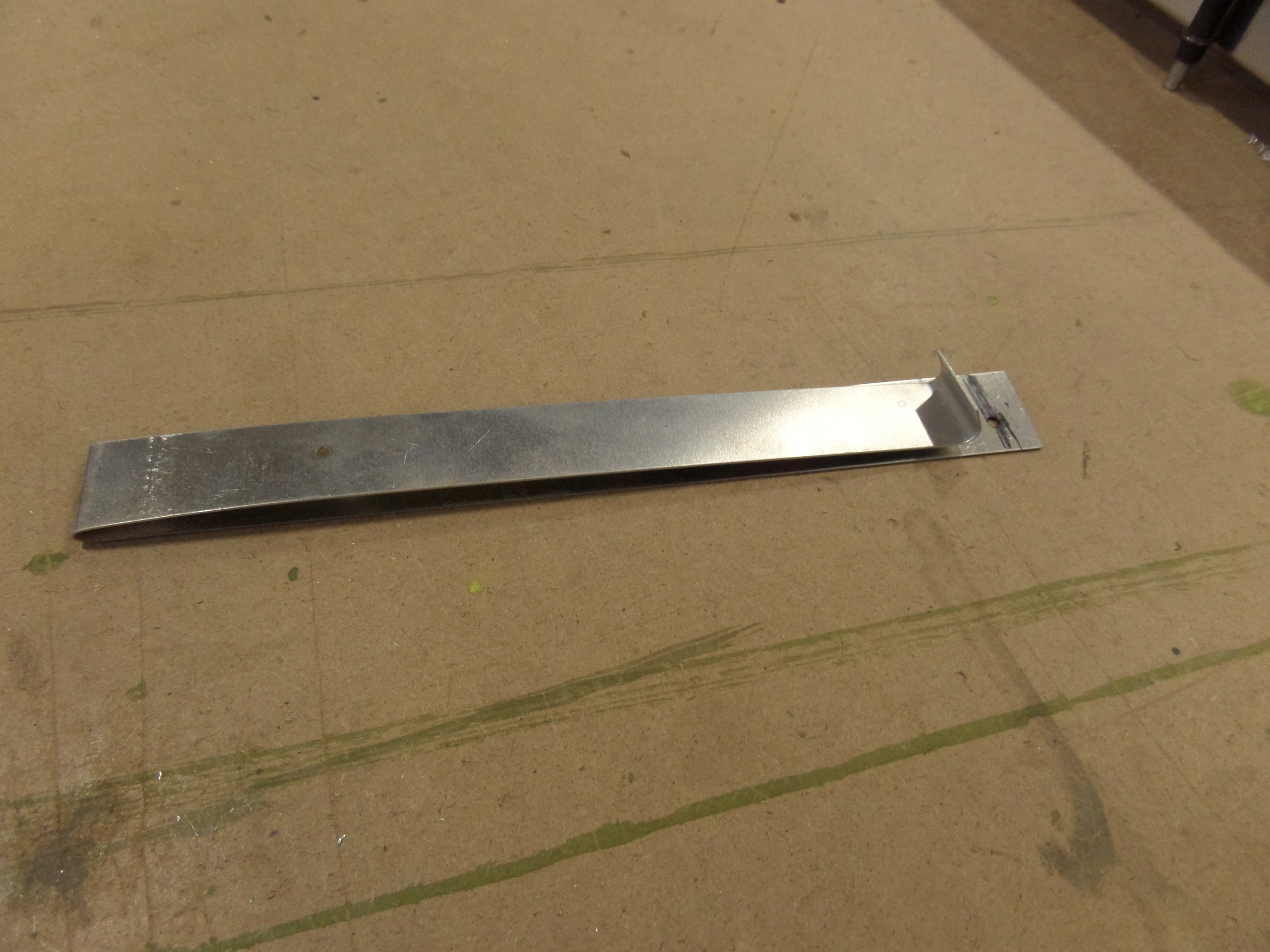

3b — hole locater — side view.JPG
Обозначение в исходном альбоме

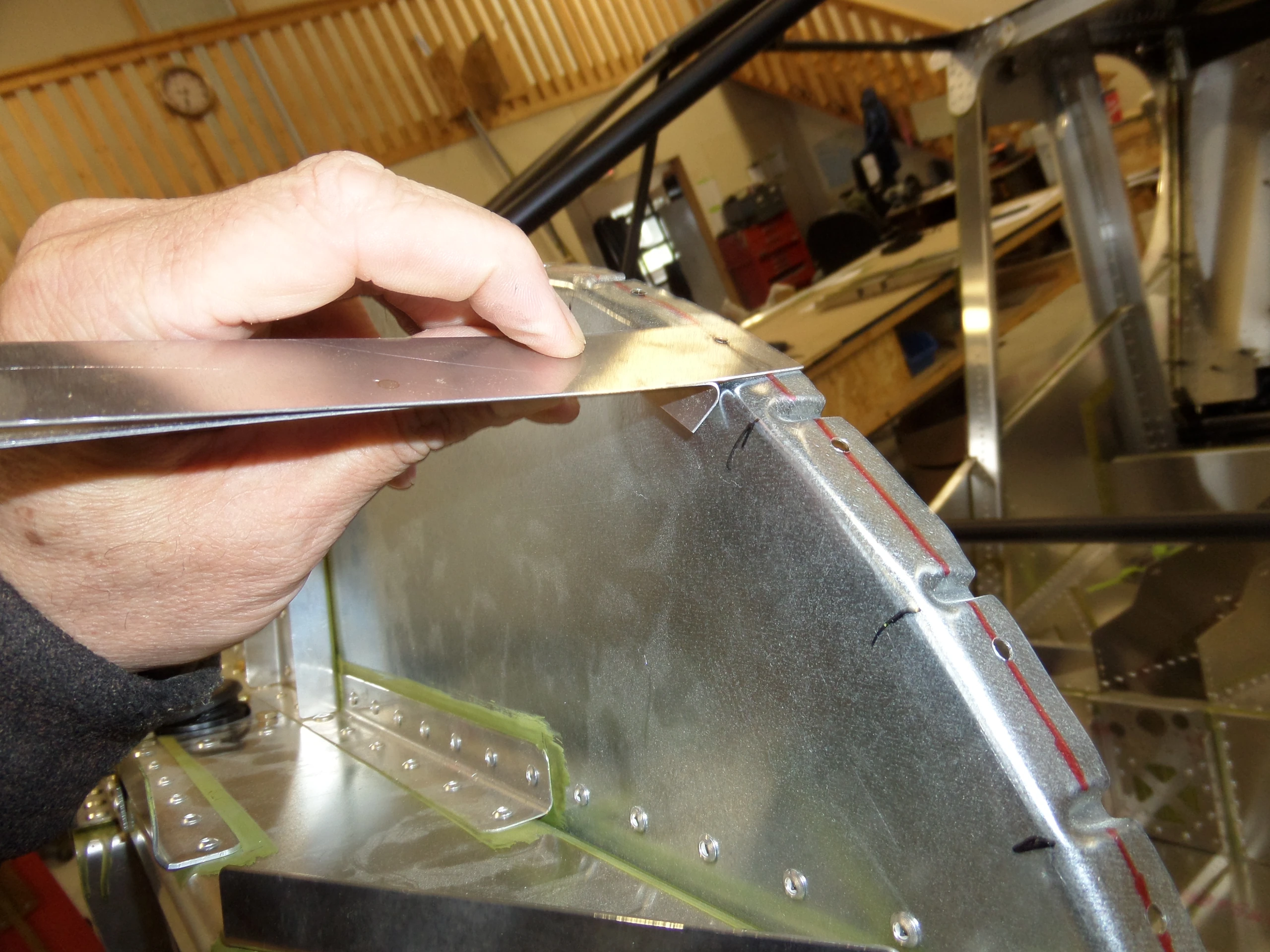

3c — hole locater — top view.JPG
Обозначение в исходном альбоме

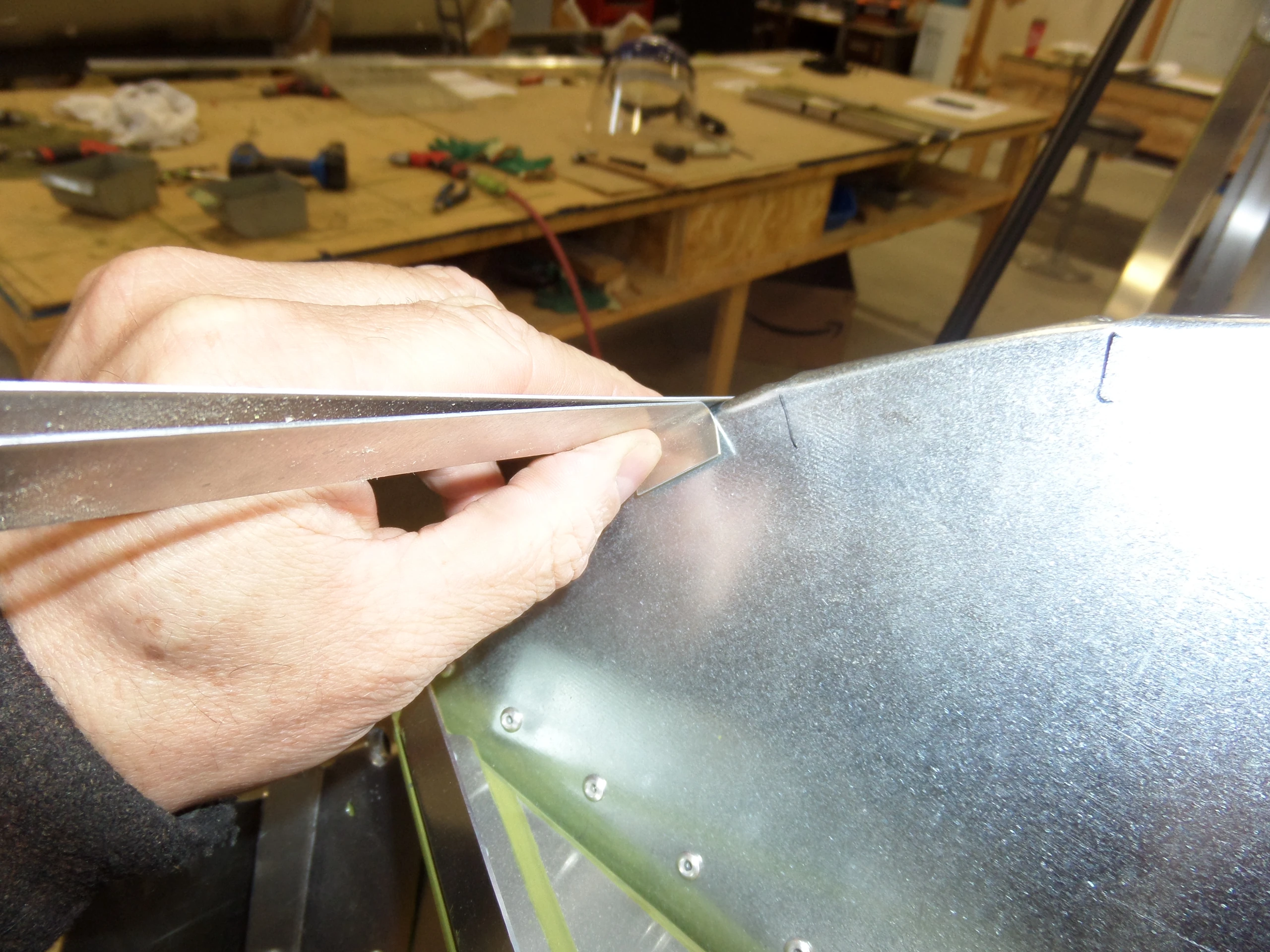

3d — Mark the location of the firewall crimps.jpg
Обозначение в исходном альбоме
3e — Mark the crimp location on the firewall — .JPG
Обозначение в исходном альбоме
3g — hole locator — checking the hole position with the rivet line on the firewall flange.JPG
Обозначение в исходном альбоме

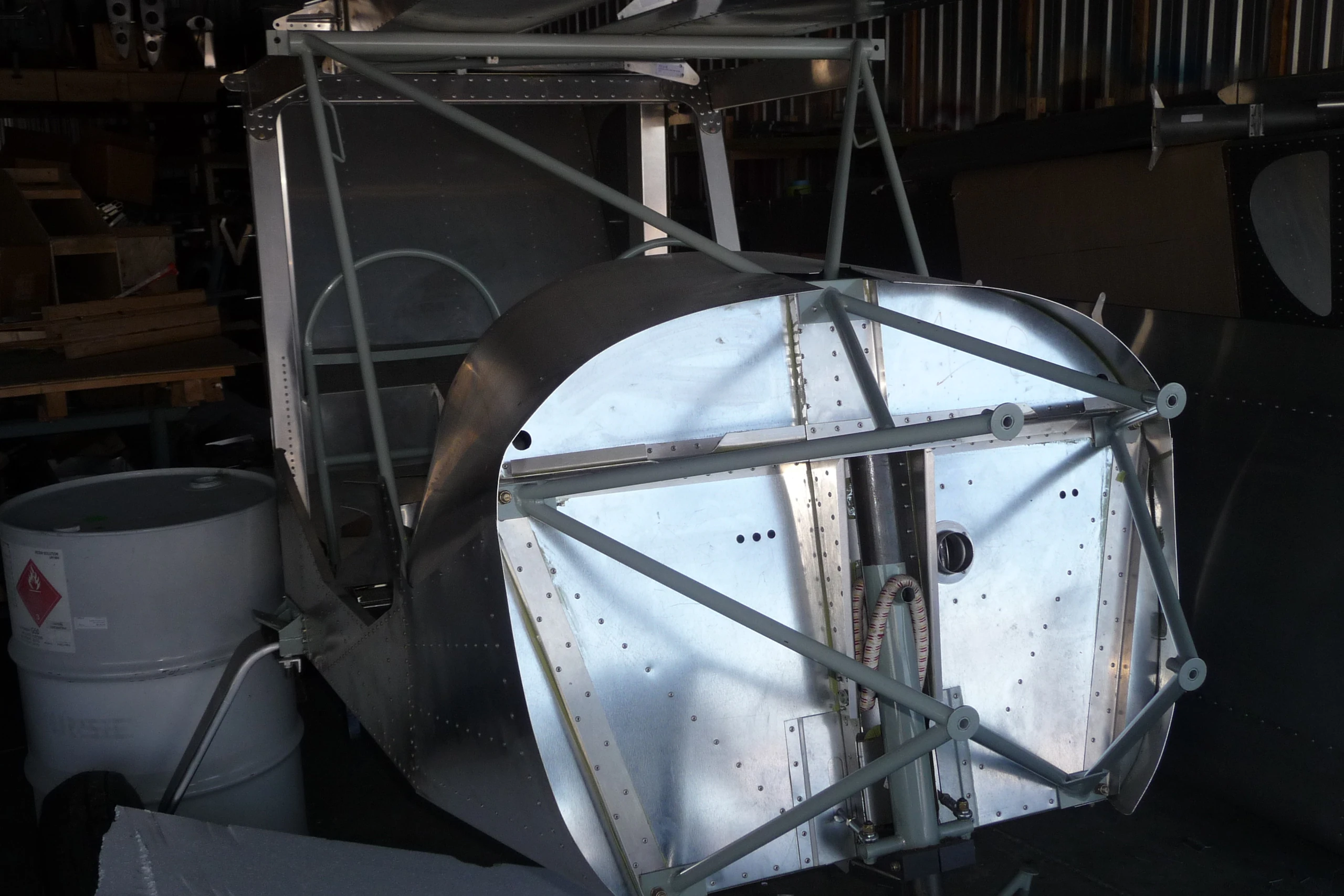

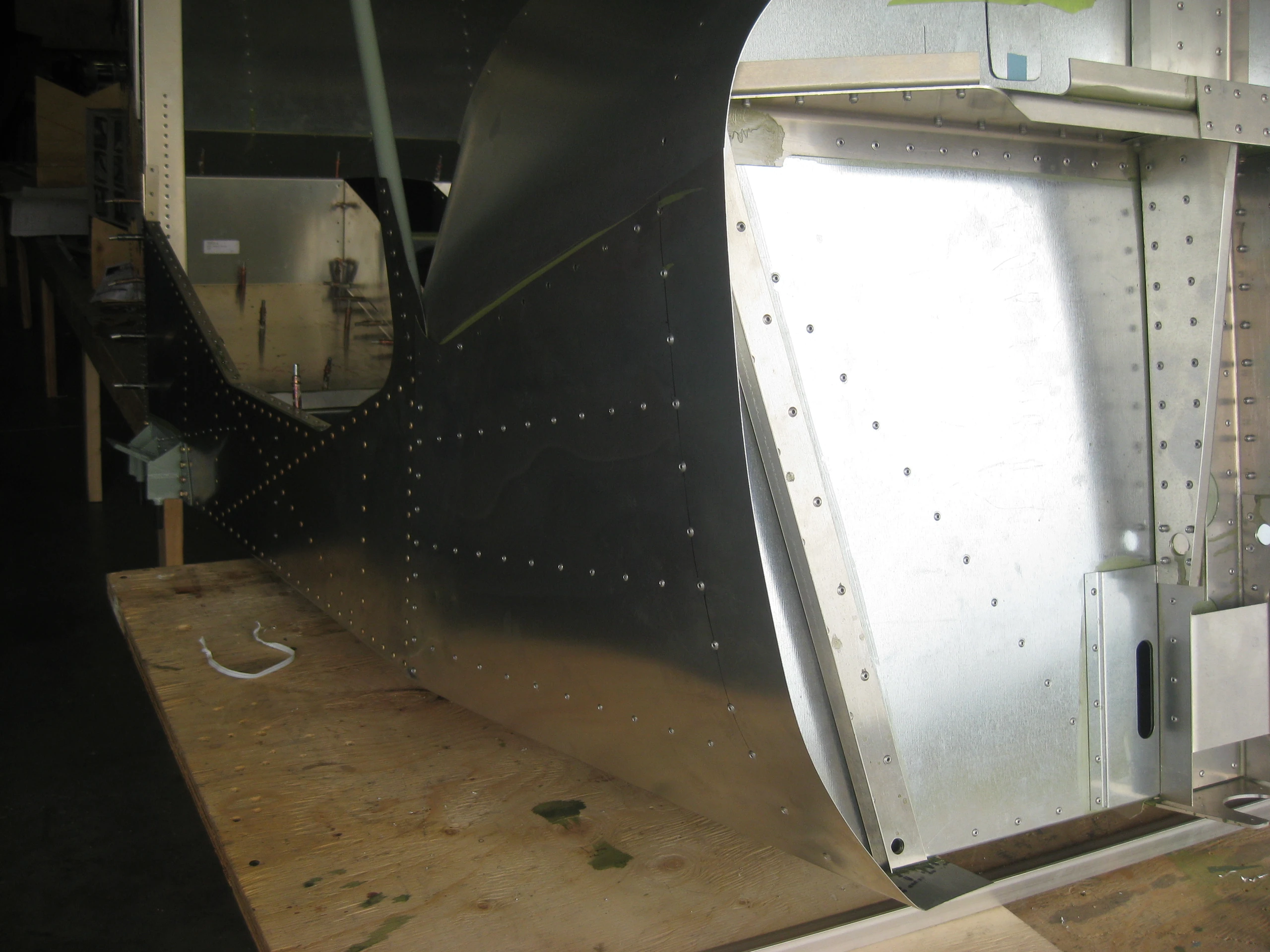

6 — The skin overhangs past the firewall.jpg
Обозначение в исходном альбоме
6a — Use the hole locater to drill the top skin through the firewall flange .JPG
Обозначение в исходном альбоме

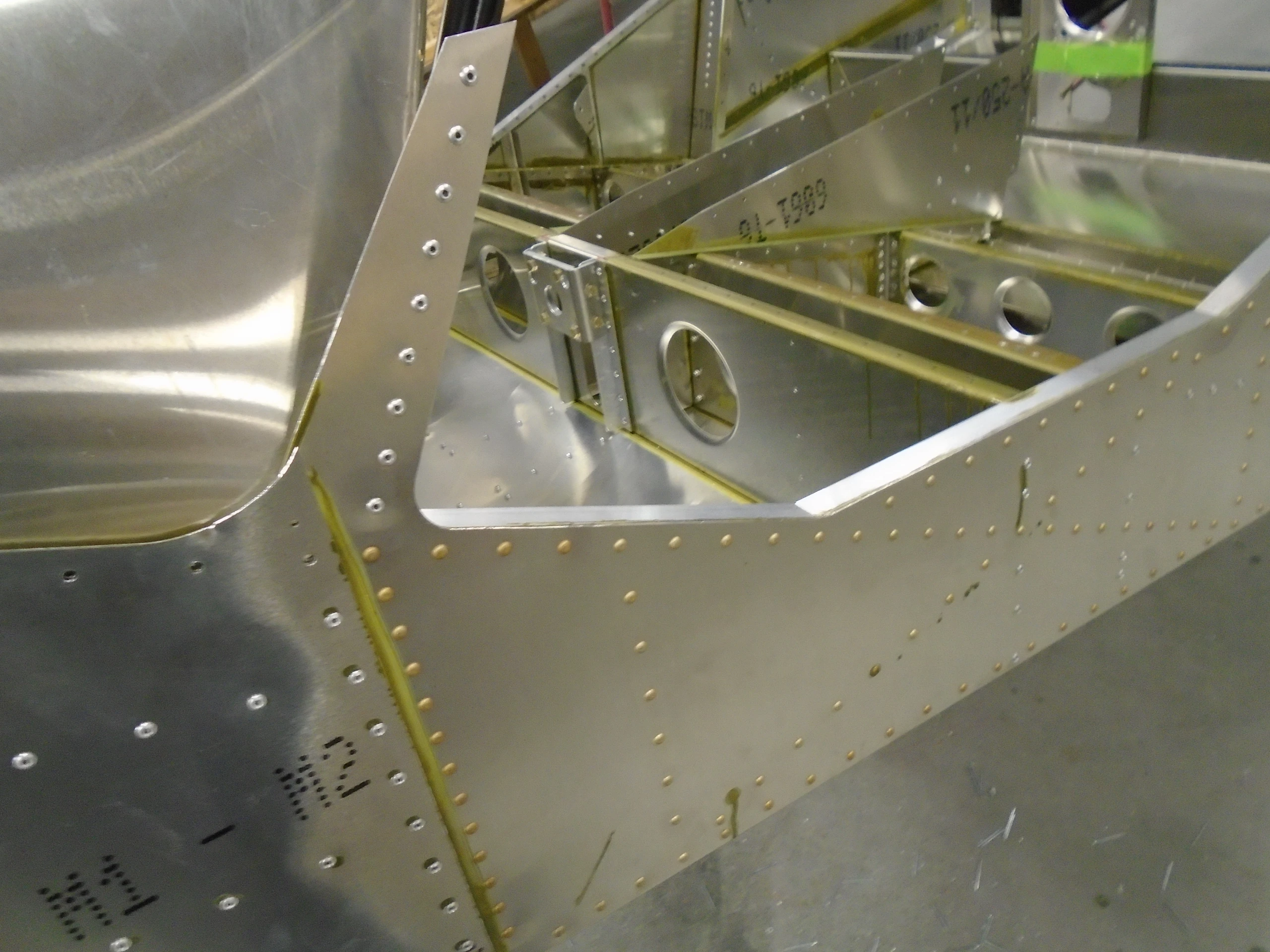

6b — The rivets in the firewall wall are between the crimps, approximately 40mm spacing.jpg
Обозначение в исходном альбоме

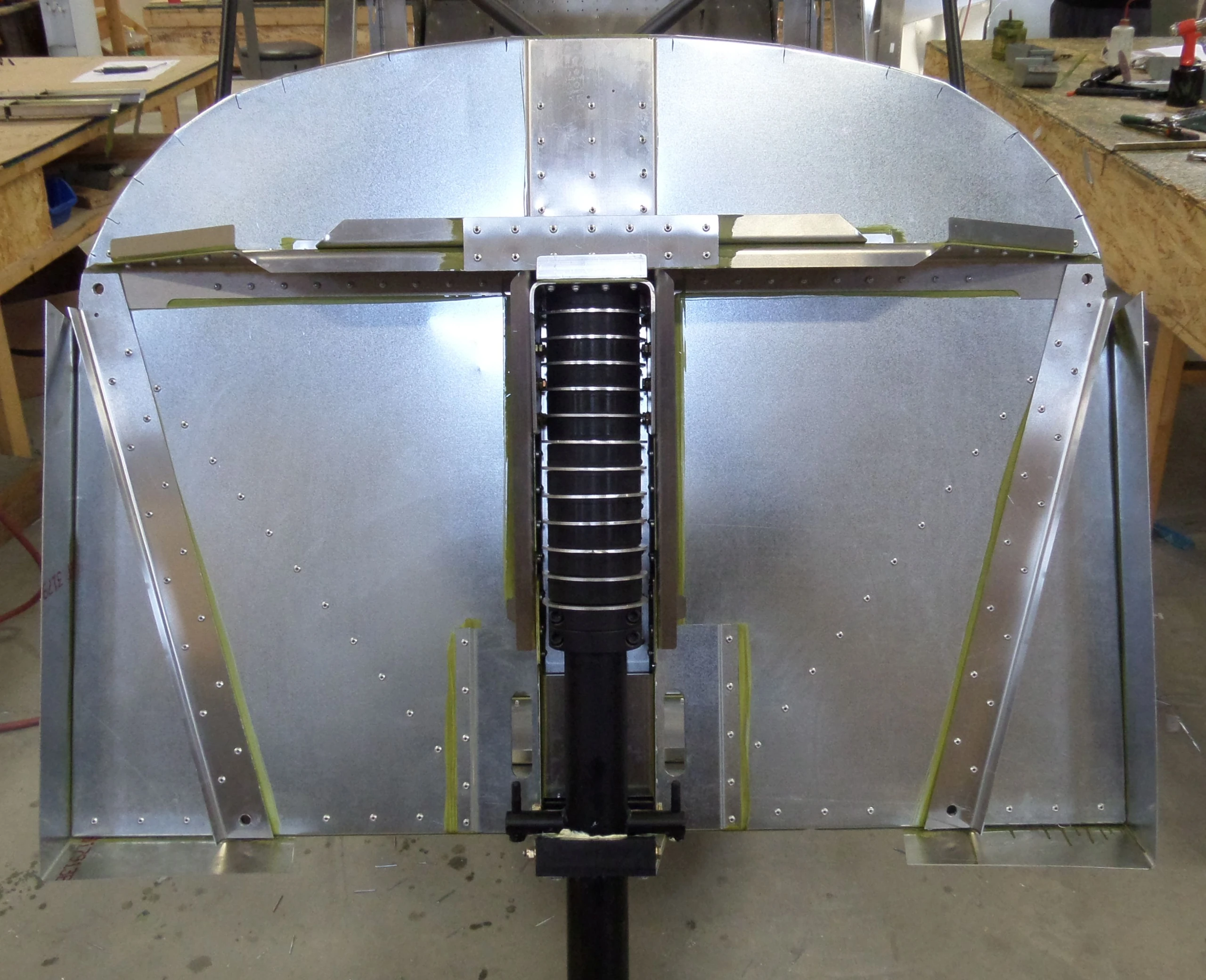

6c Rivets in firewall flange.jpgСнимки показывают перенос положения отверстий с полки перегородки специальным указателем. Отметьте гофры полки, сверлите ряд между ними; в подписи альбома ориентировочный шаг около 40mm. На листе здесь A5, у панели и уголков A4, шаг указан 30; у переднего обвода трубы отдельная группа пяти A4.
Уголки, крышка и передняя пластина

Обозначение в исходном альбоме

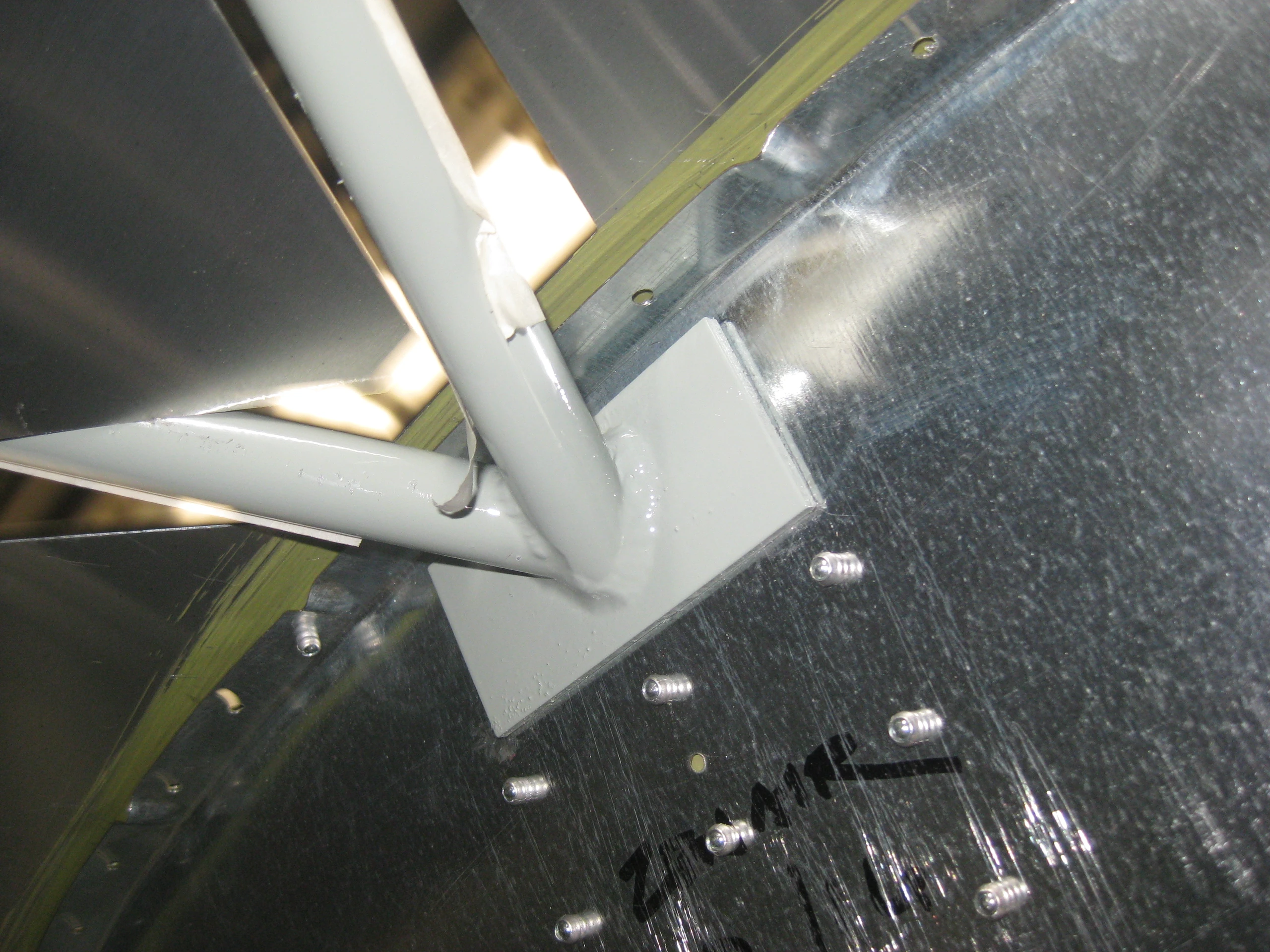

5 — The welded plate at the end of the cabin frame will be bolted to the engine mount.jpg
Обозначение в исходном альбоме
5a — The engine mount fixes the location of the front plate of the cabin frame.JPG
Обозначение в исходном альбоме

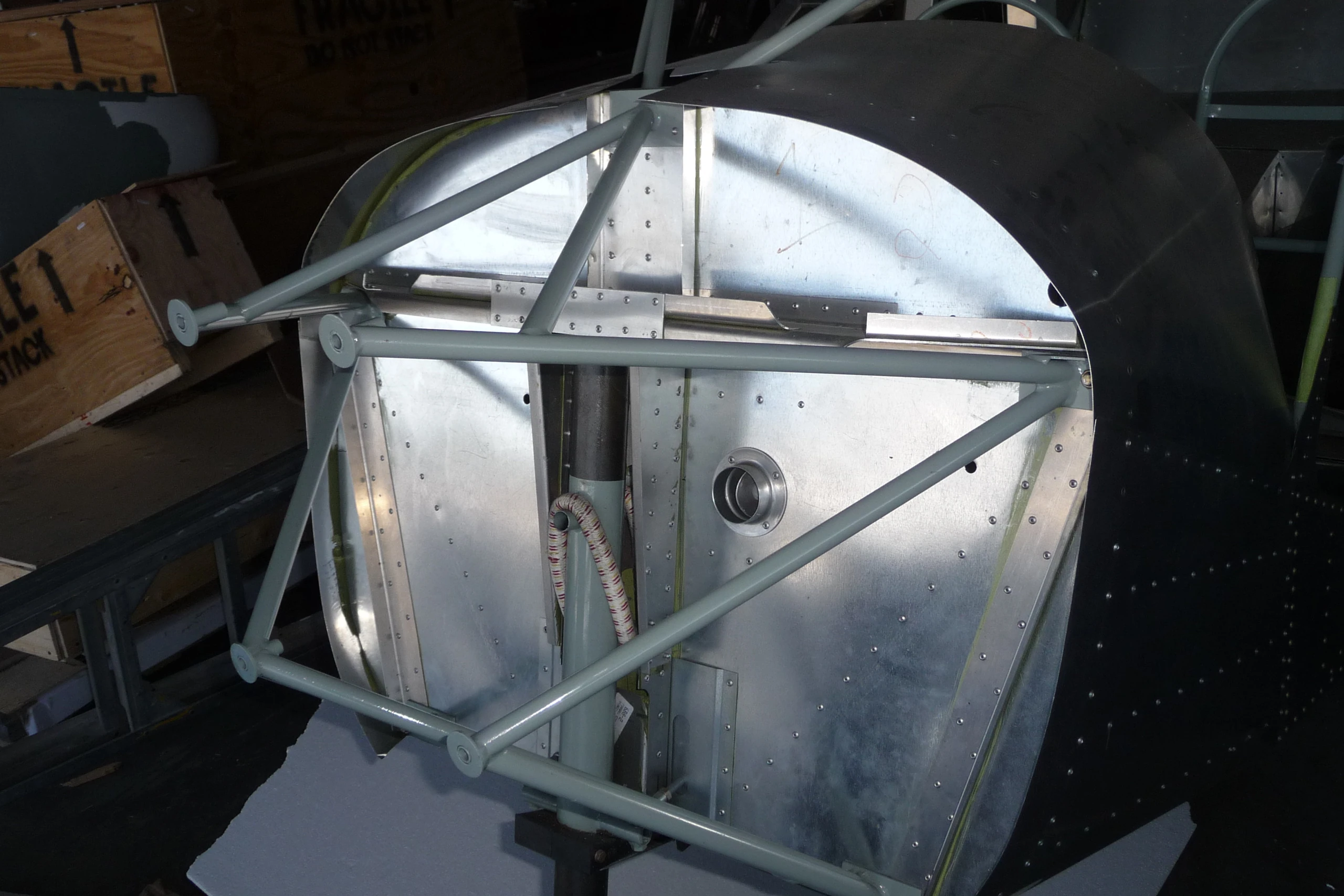

5b — Engine mount bolted to the firewall.JPG
Обозначение в исходном альбоме

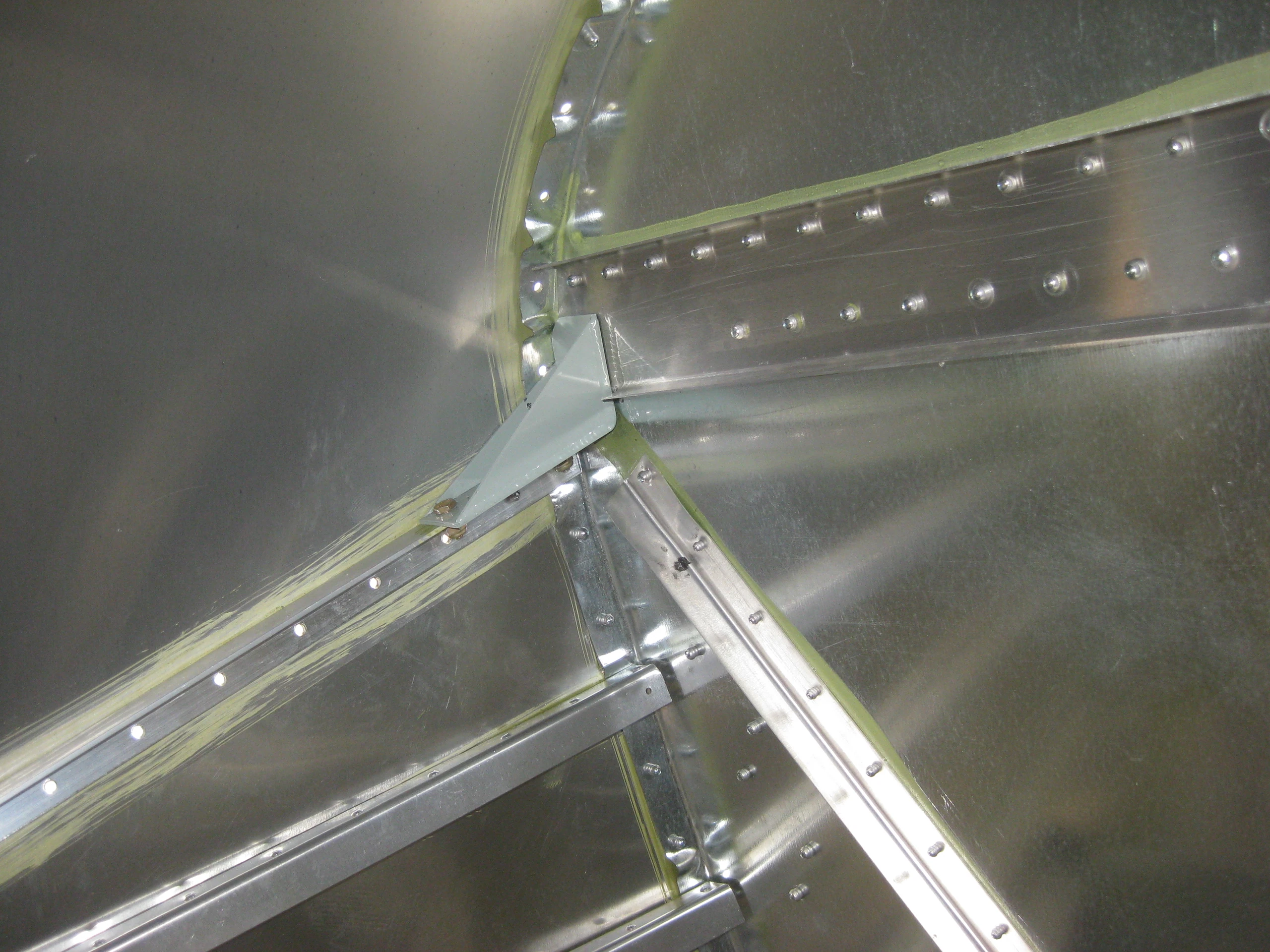

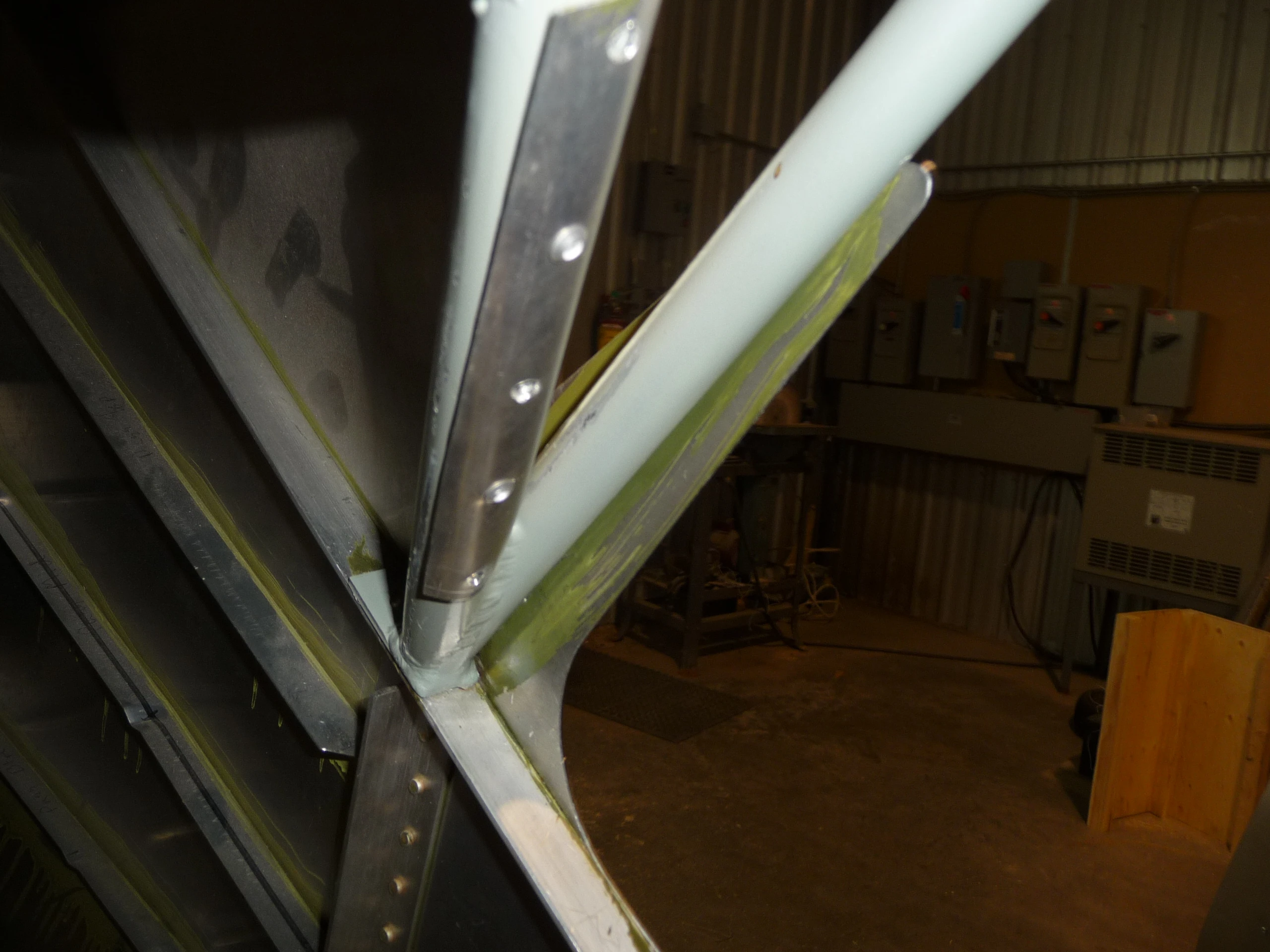

9. right side .JPG
Обозначение в исходном альбоме
9a right side.JPG
Обозначение в исходном альбоме
9b. right sideJPG.jpgВнутренние уголки LS75F16-4, наружные LS75F16-5 и крышка LS75F16-3 имеют свои места. Передняя пластина рамы определяется установленной моторамой, как поясняет альбом: не фиксируйте её окончательно по произвольному размеру от перегородки.
Лицевая панель — опция
Опциональная лицевая панель приборов на схеме толщиной .063”. Её вырезы, компоновка приборов и электрическая схема зависят от выбранного оборудования; рисунок пустой панели не задаёт готовую электросистему.
