Иллюстрации и порядок сборки
Обозначение в альбоме

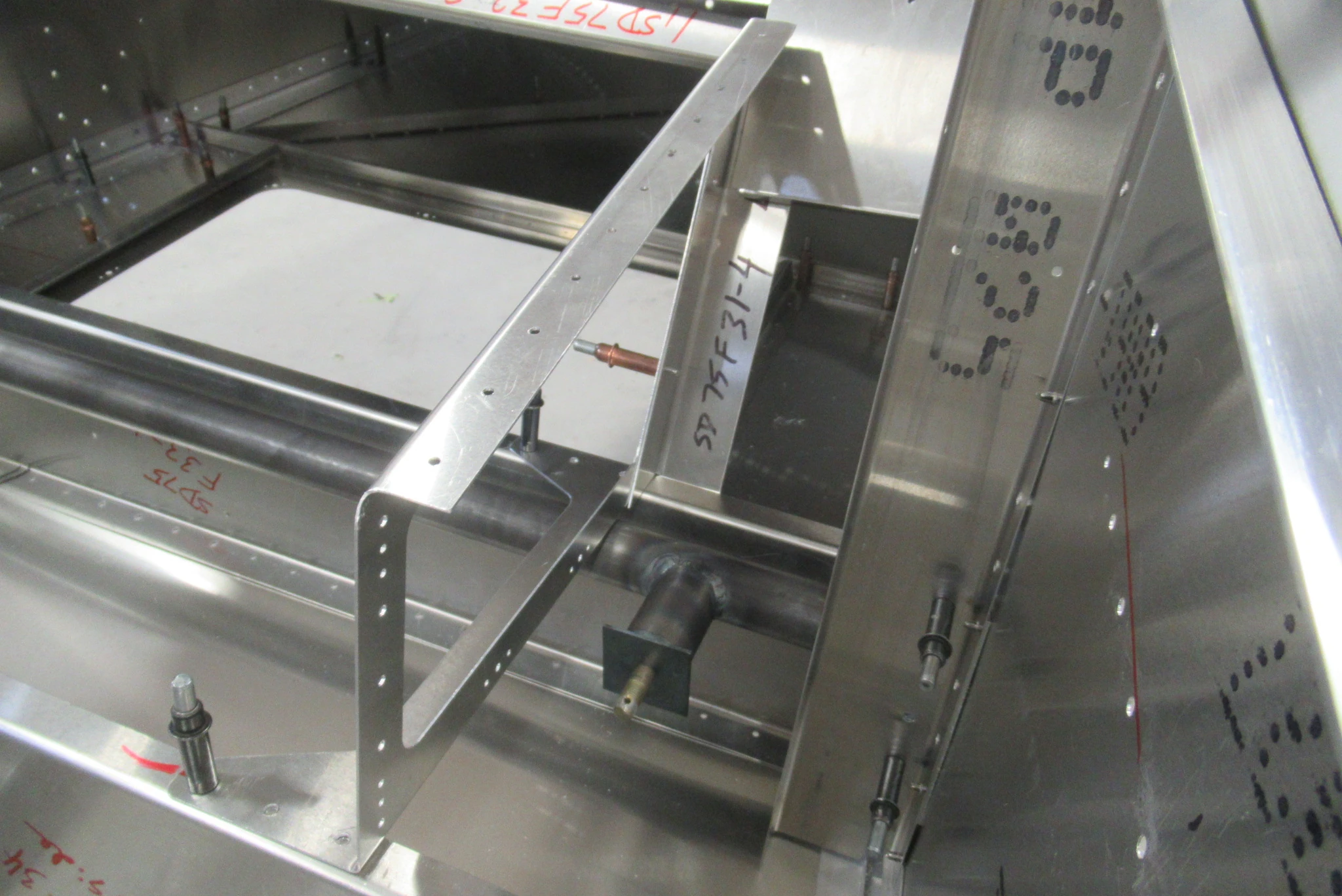

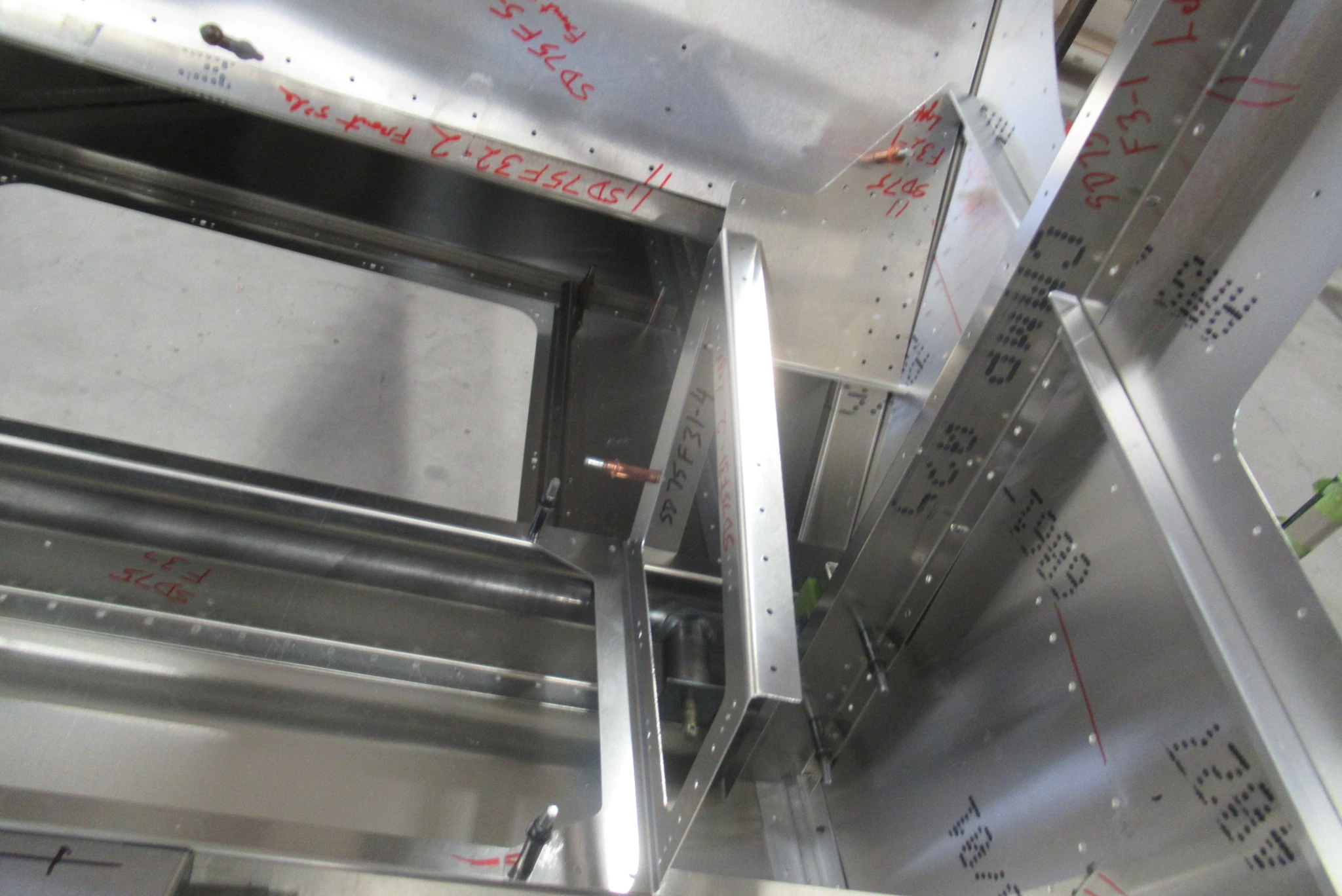

1 — Cleco Rear brace SD75F31-4 to the arm rest frame .JPGРедакции и порядок применения
IPL FR-11 · REVISION: Feb 28, 2023. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла

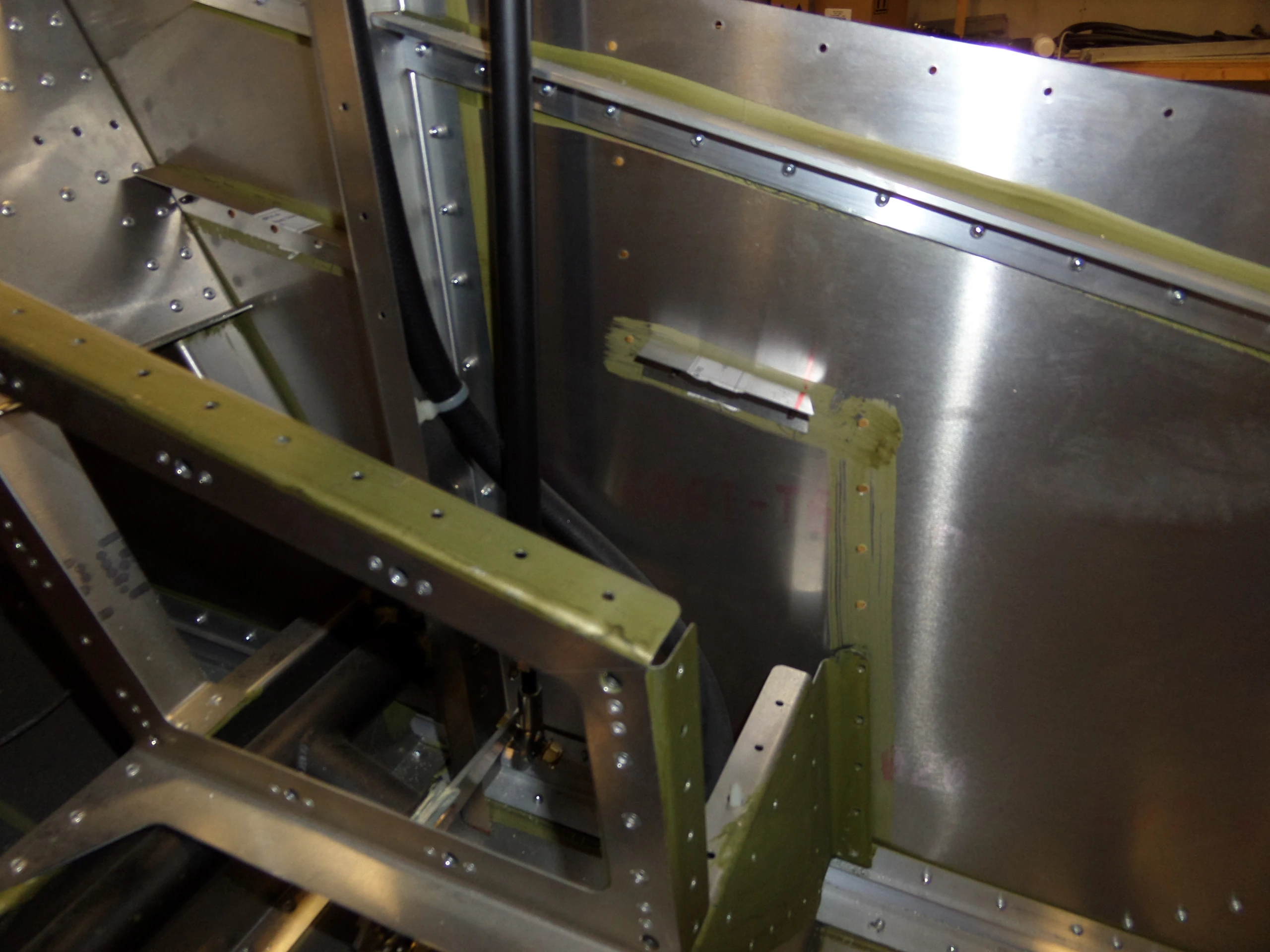

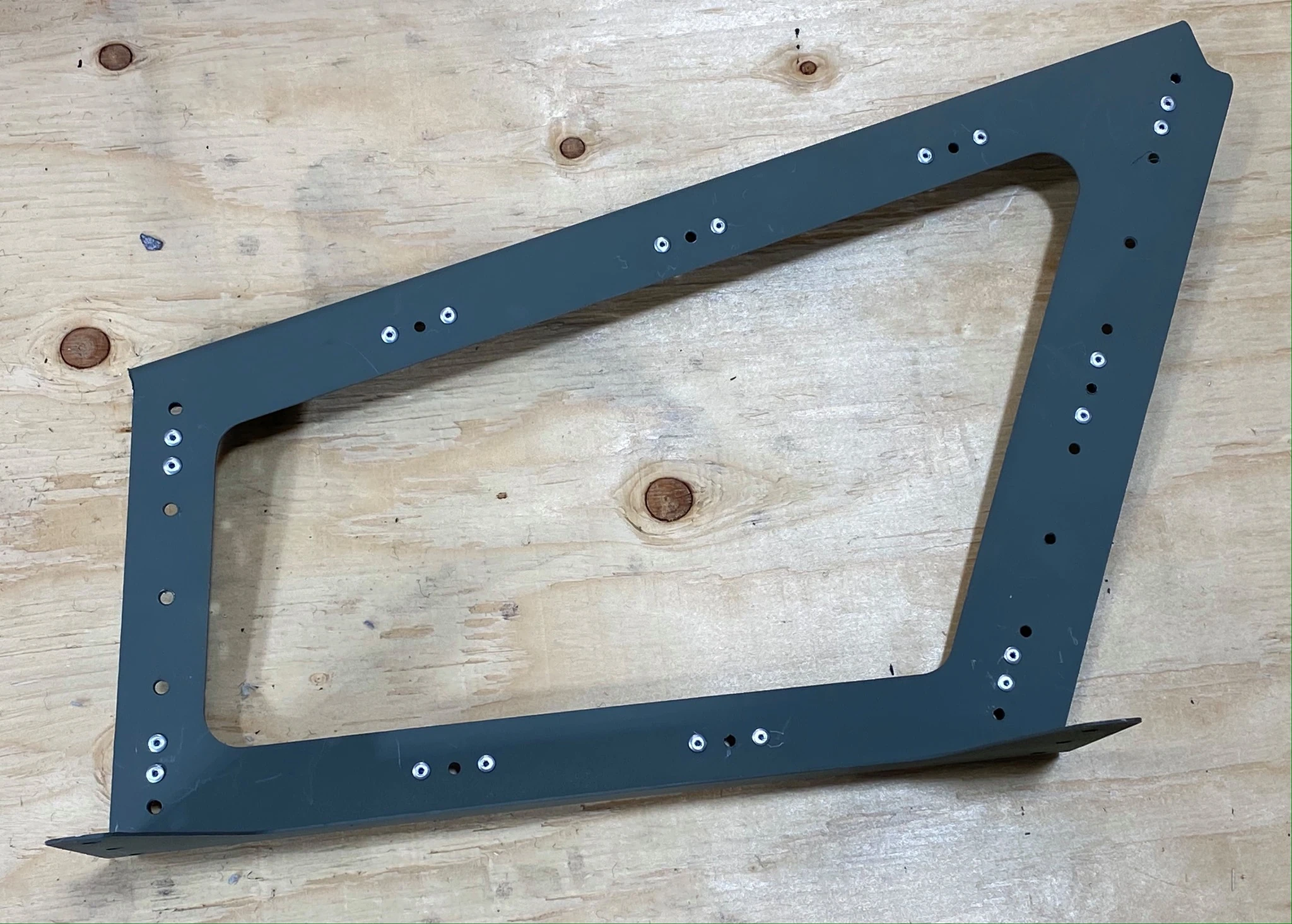

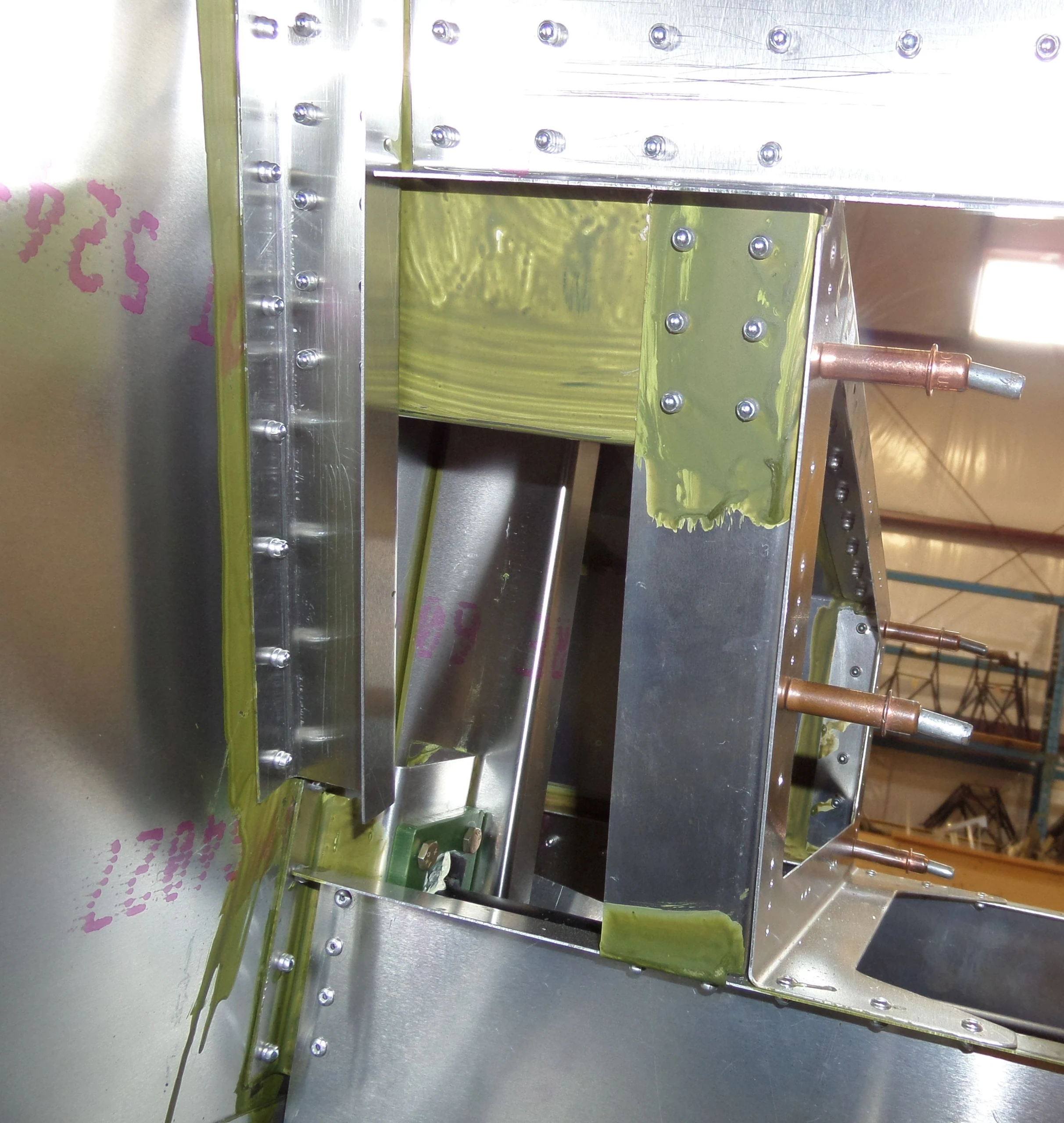

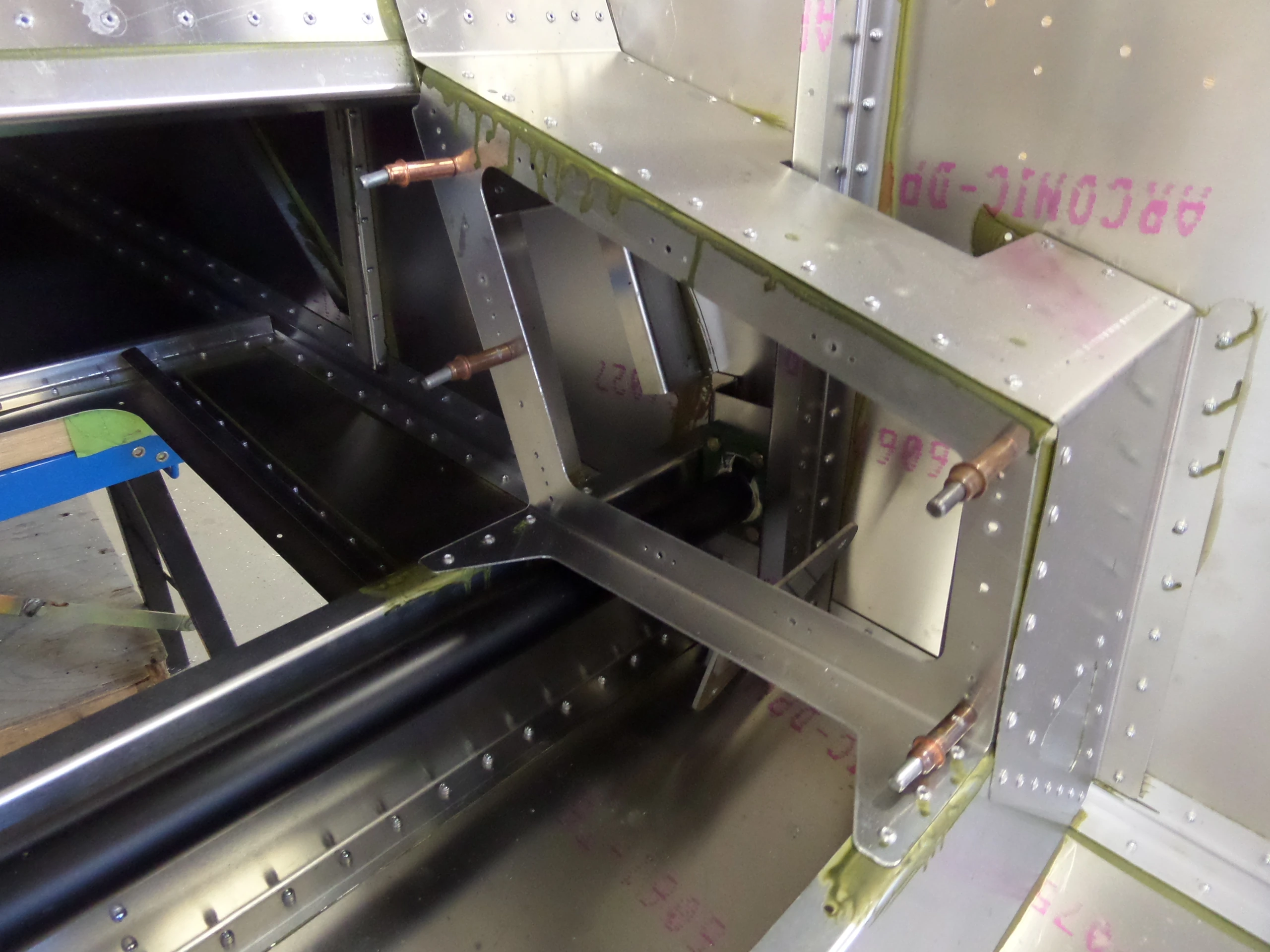

Снимок 6b предназначен только для показа анкерных гаек: передняя и задняя скобы при окончательной сборке обязательны. Боковая крышка находится с внутренней стороны каркаса подлокотника.

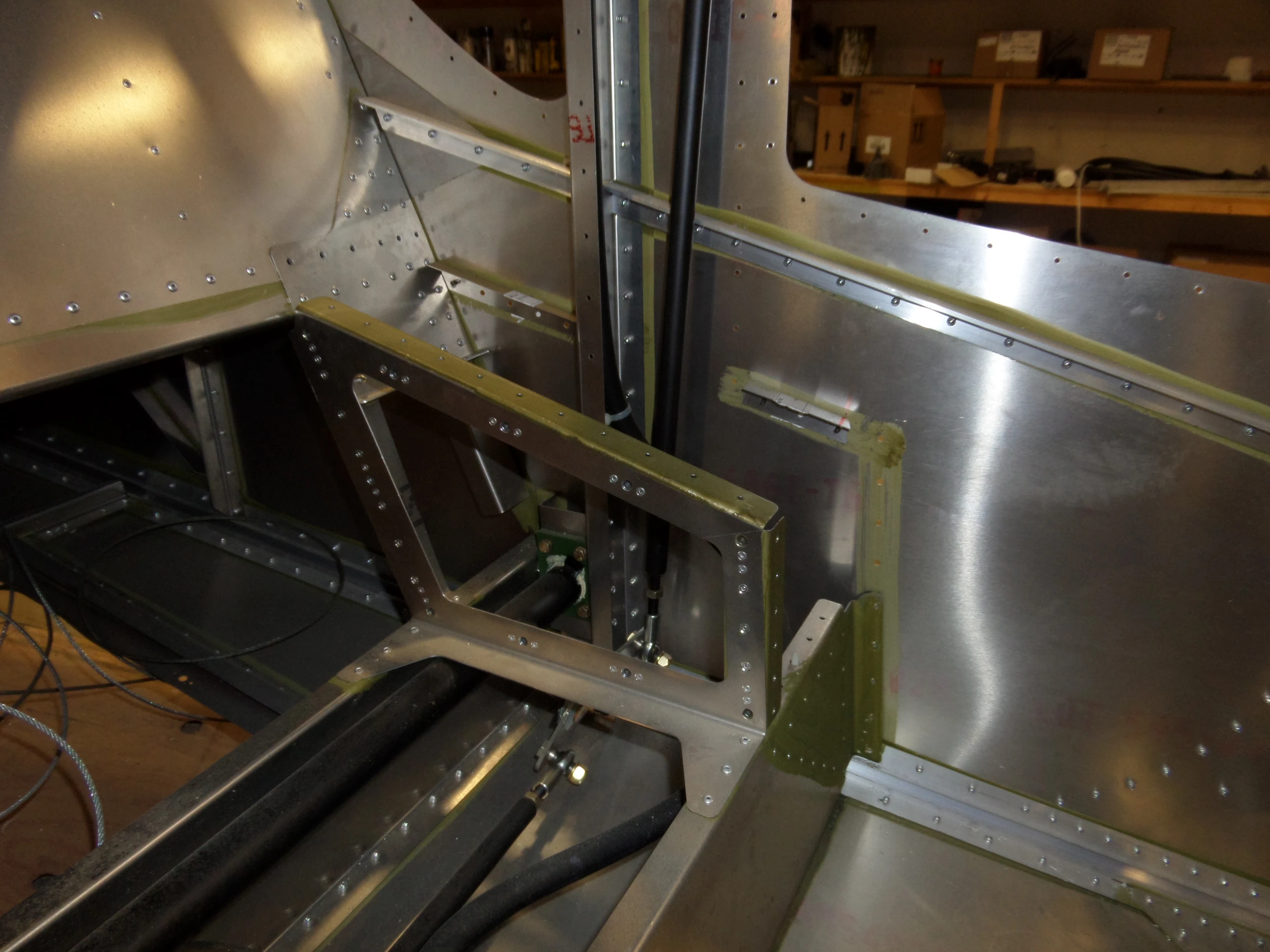

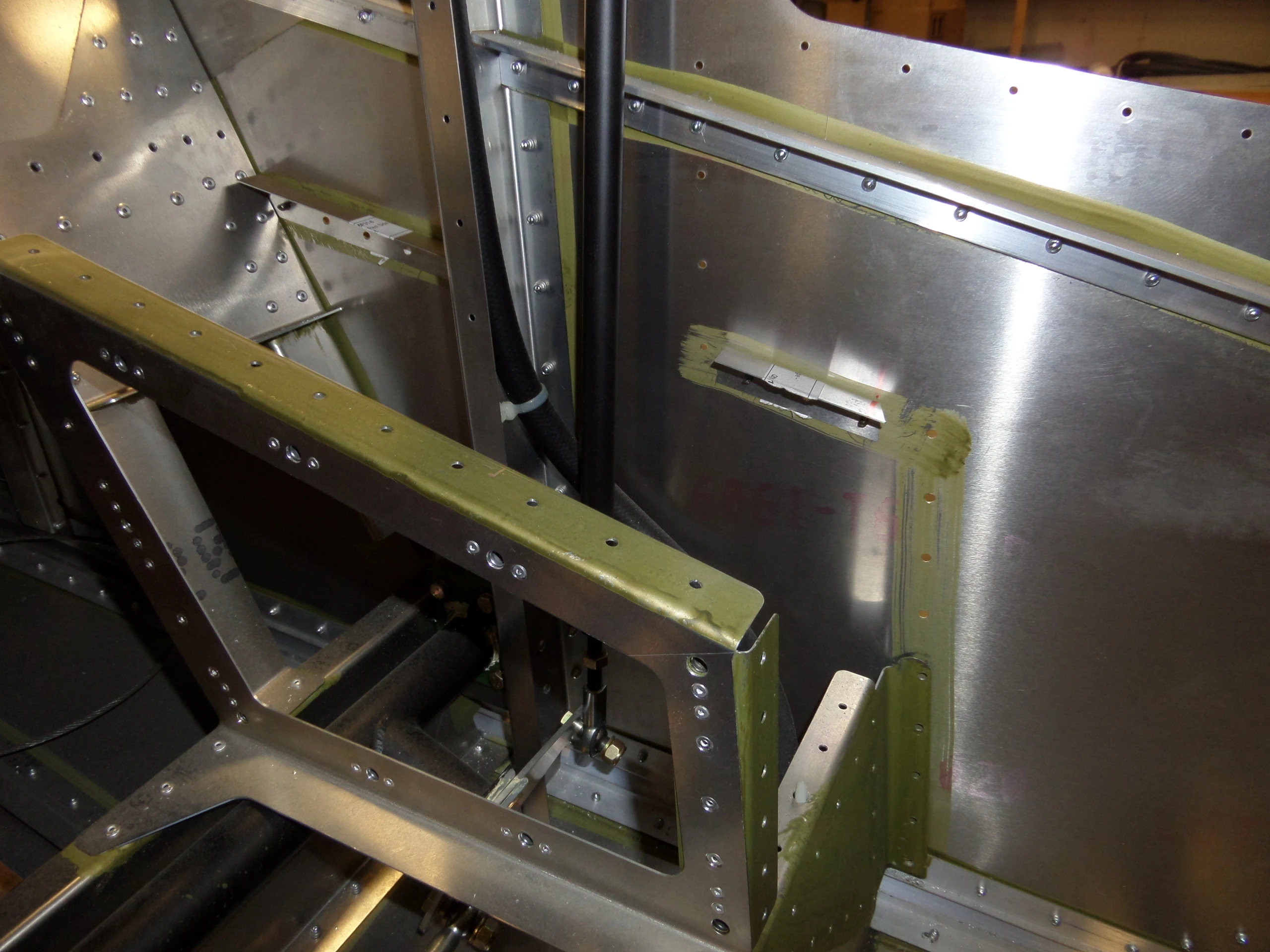

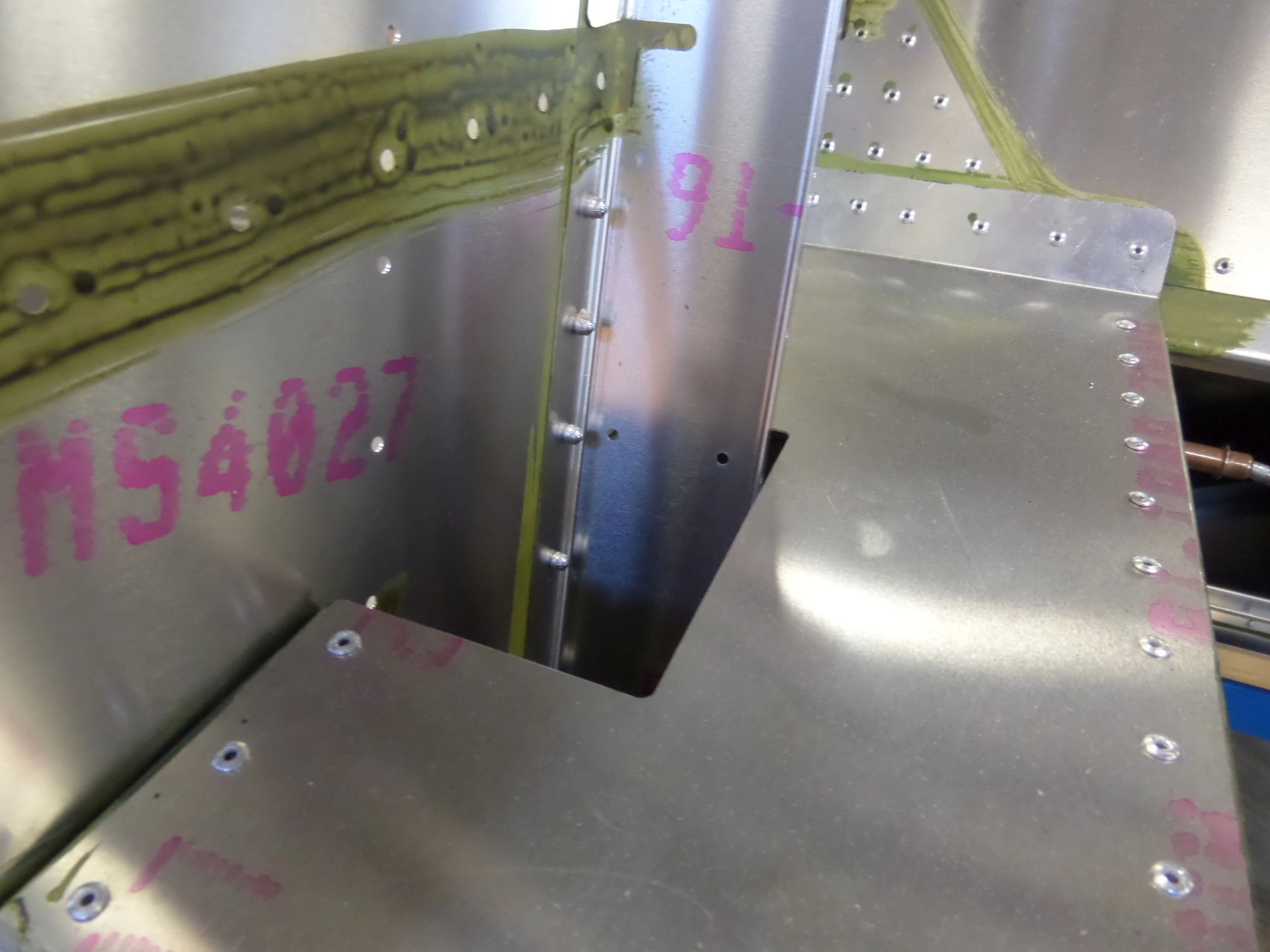

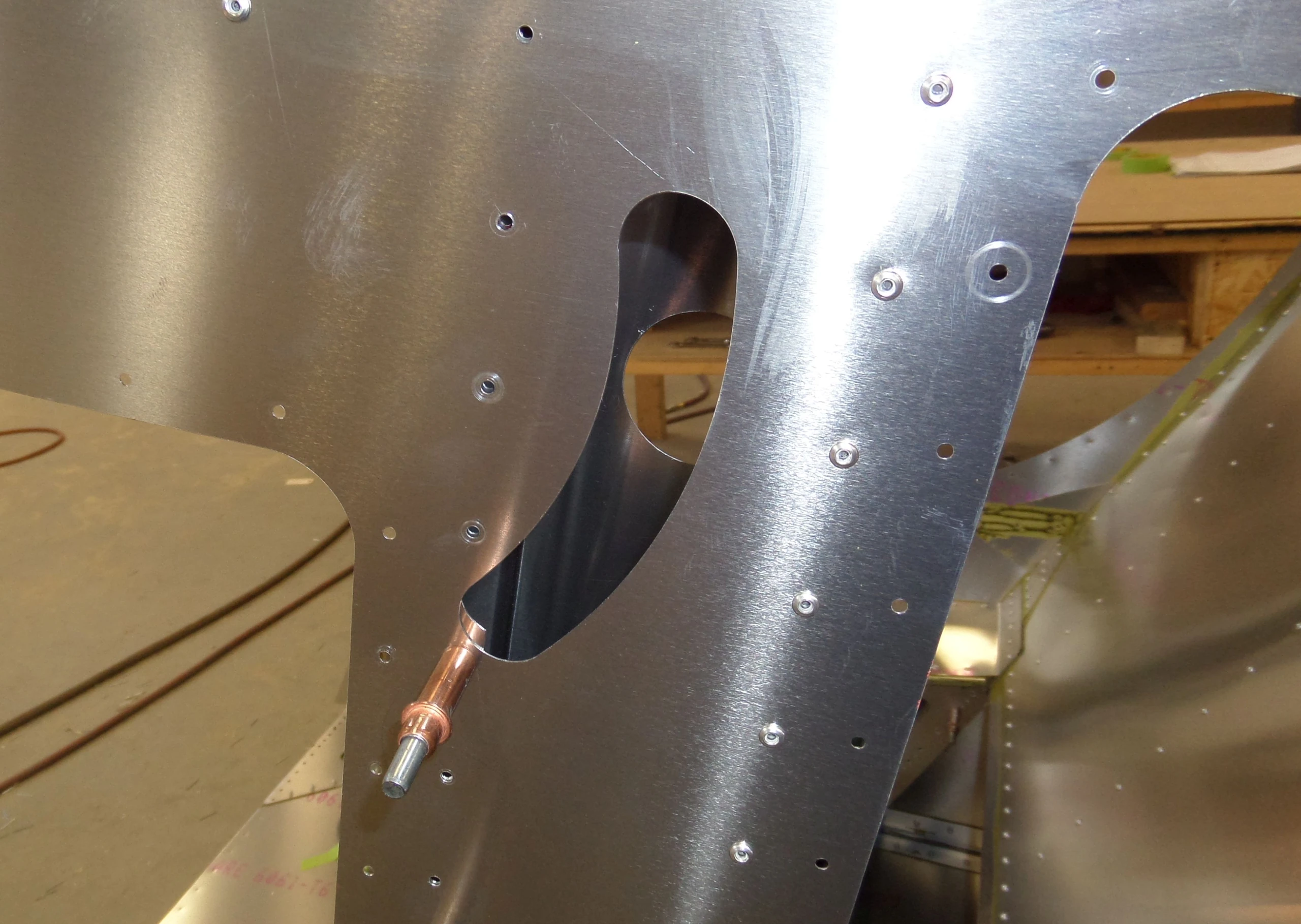

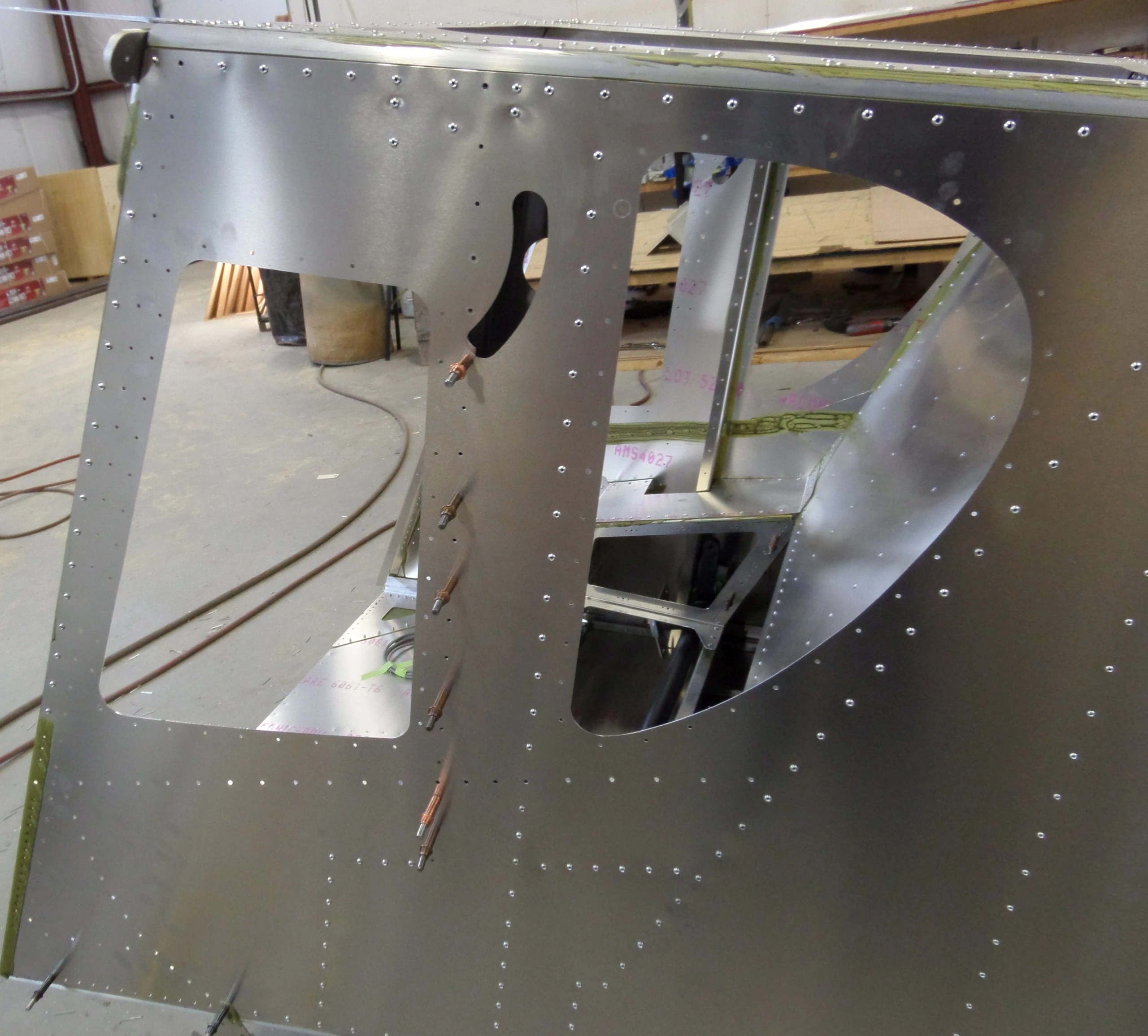

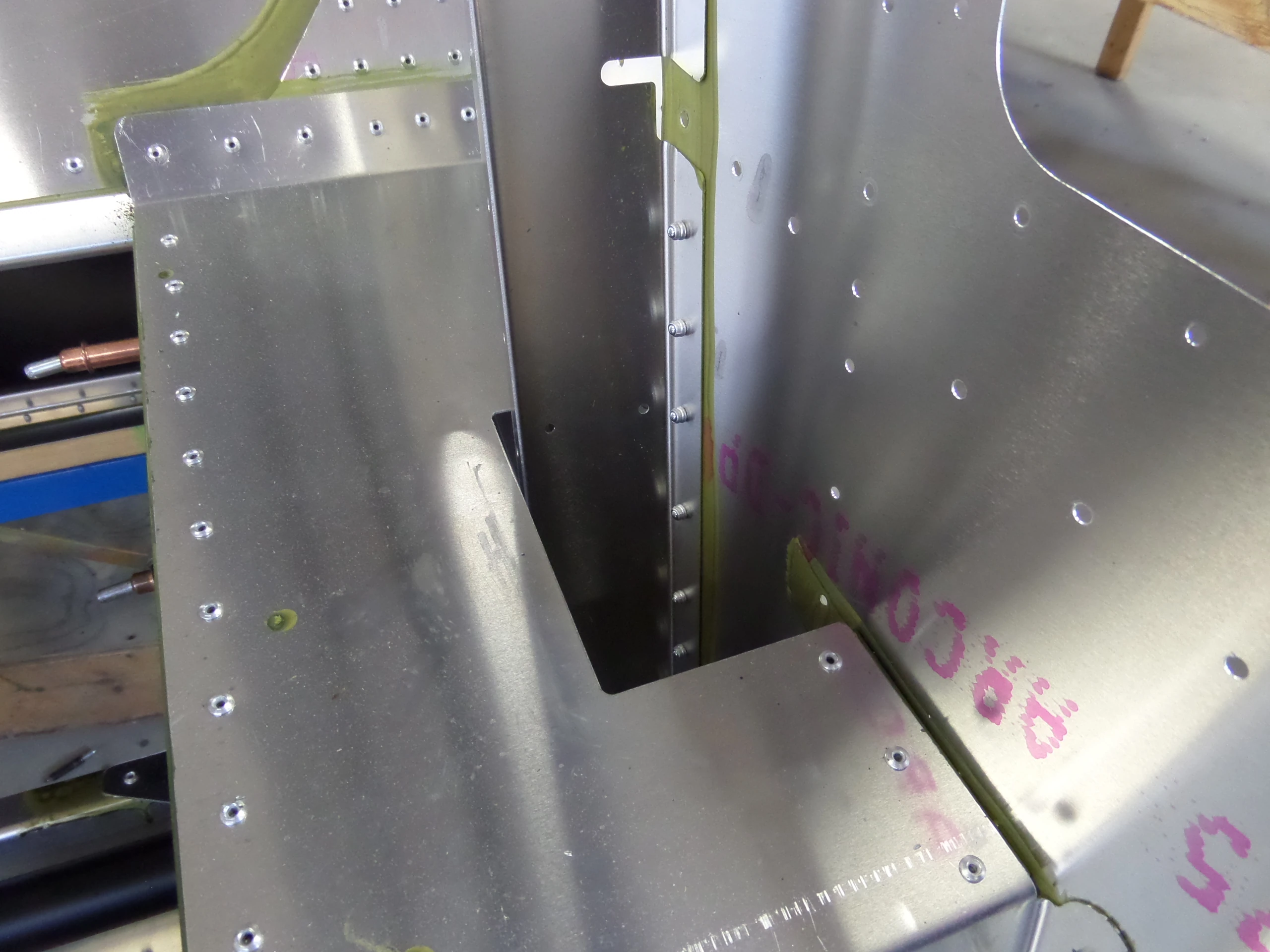

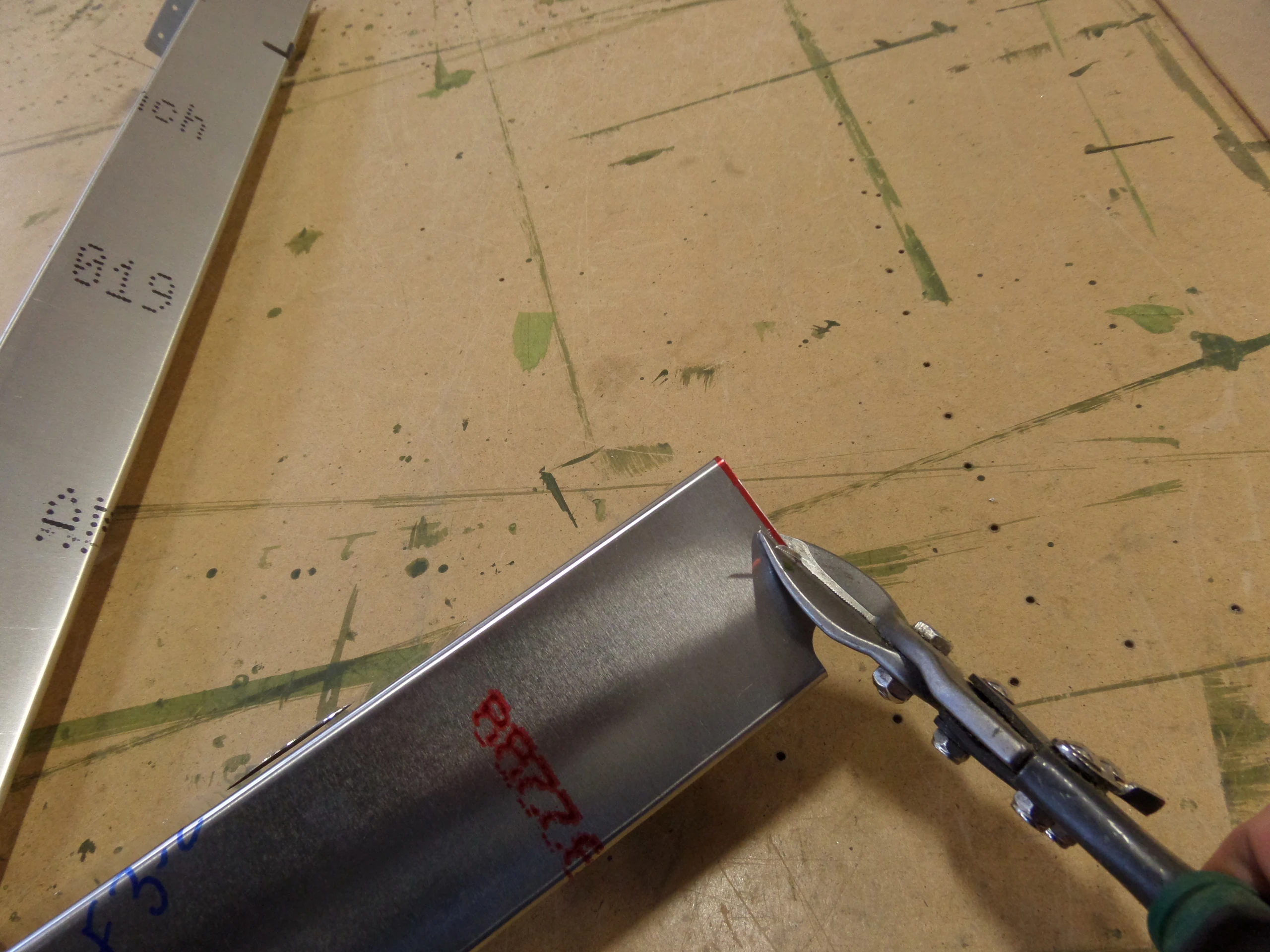

Кожух флаперона может потребовать местной подрезки сверху и увеличения слишком малого выреза; размеры по фотографии не определяются. На последнем снимке показаны два отверстия сзади стойки LS75F3-1.
Порядок установки по IPL

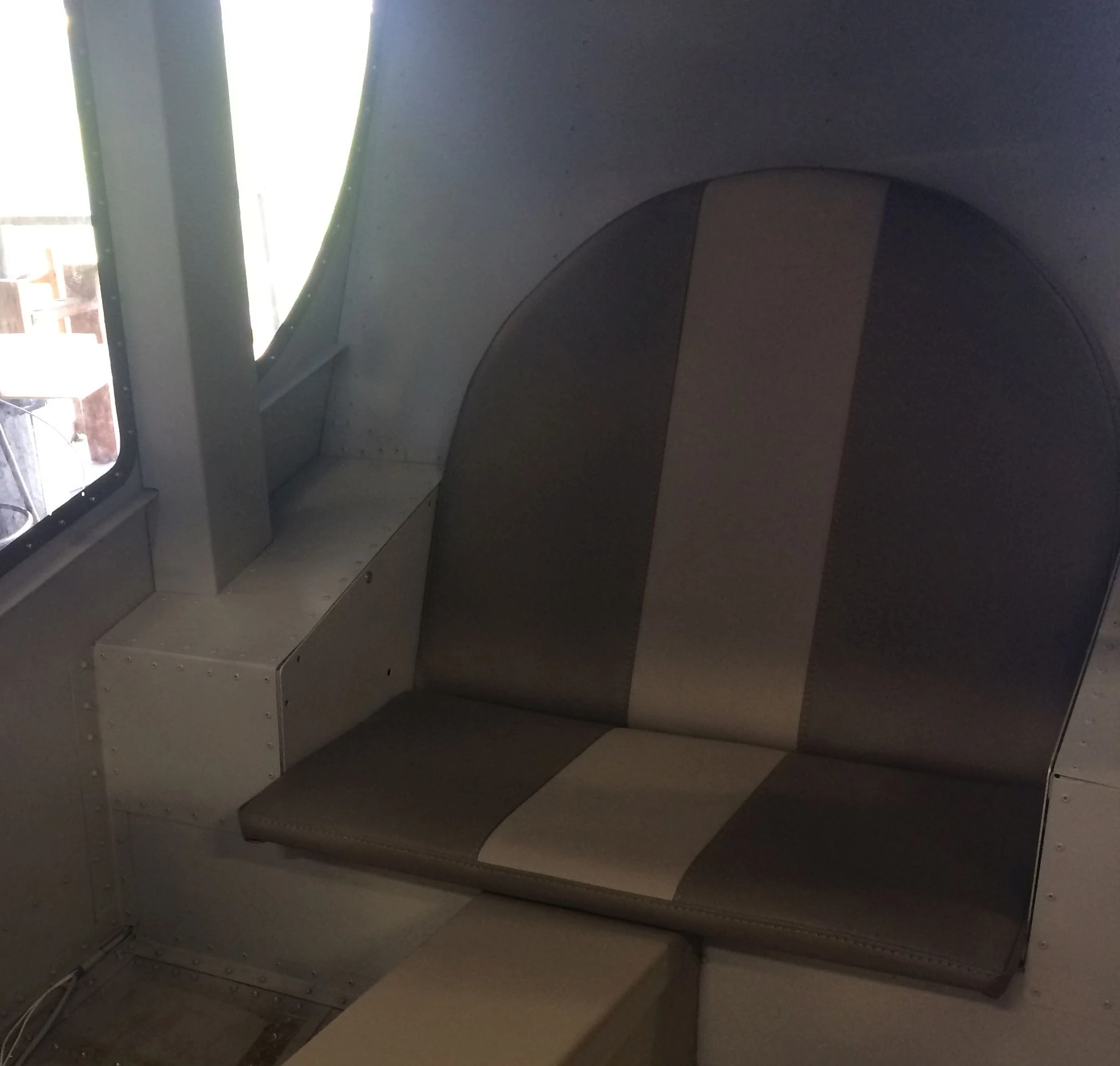

Каркасы подлокотников
Деталь по исходному IPL: SD75F31-2 · Количество: 1L+1R

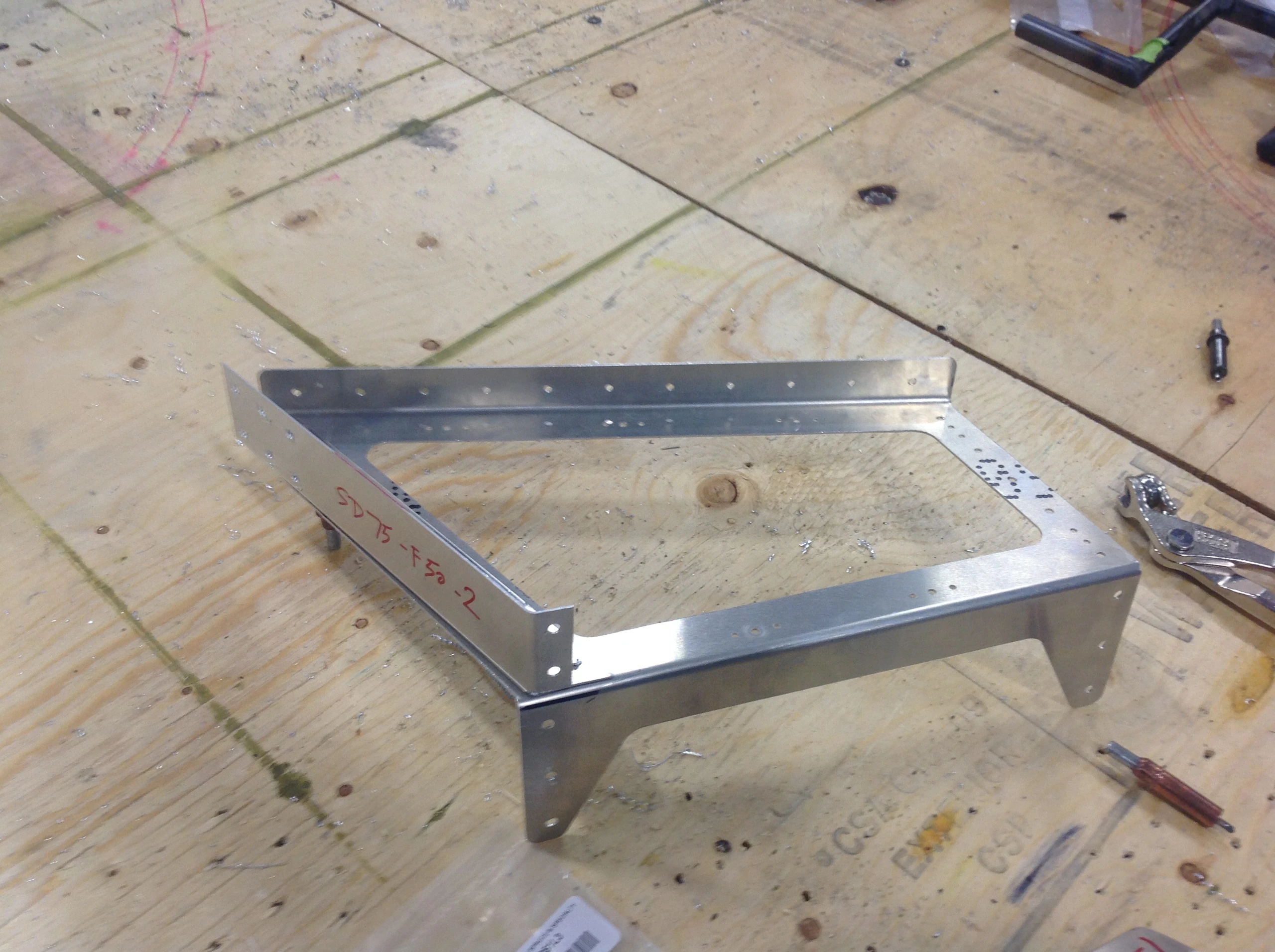

Подготовьте подсборку позиций 1–6 по нижнему левому виду SD75-FR-11.
Сверить со строкой IPL

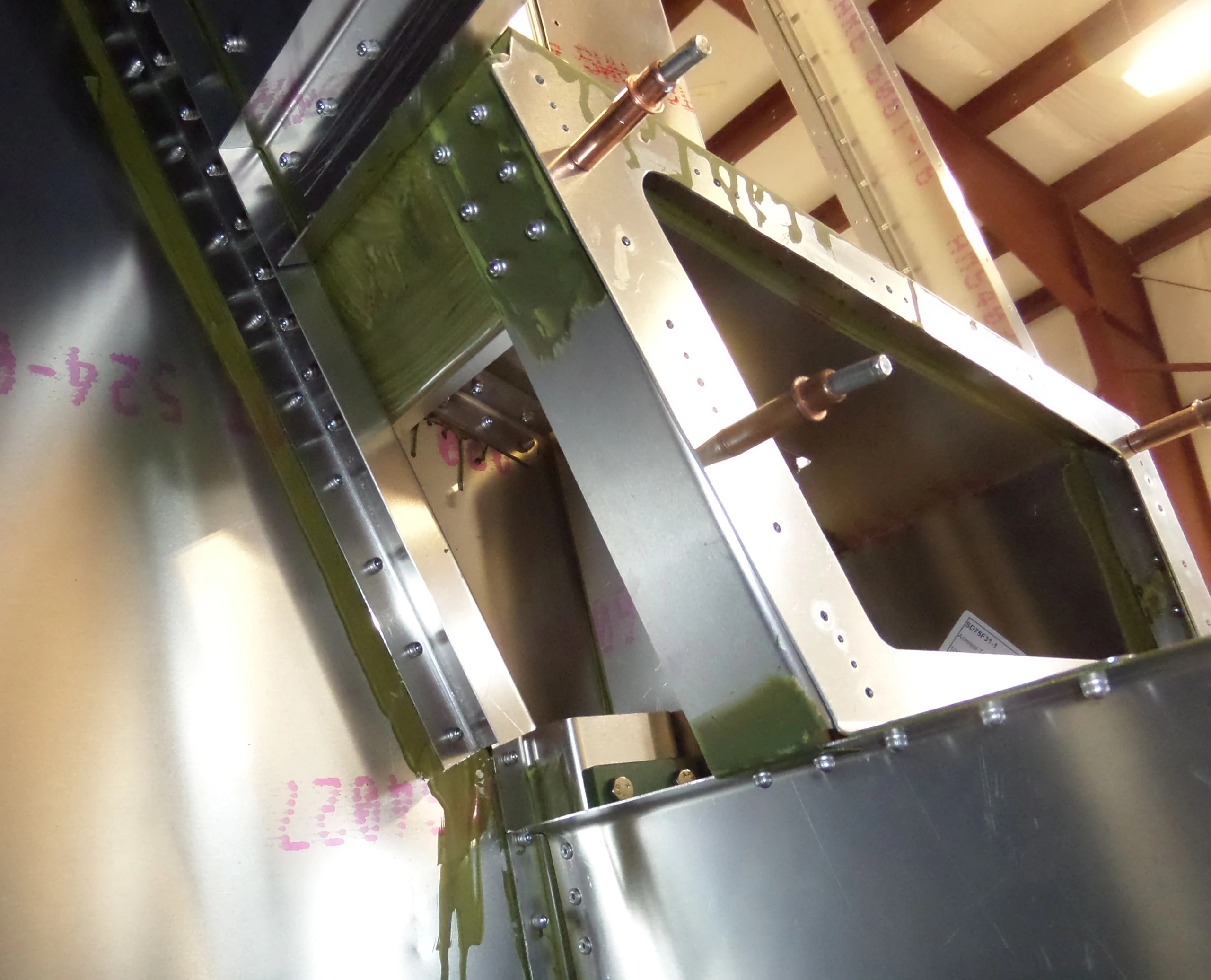

Задняя угловая скоба
Деталь по исходному IPL: SD75F31-4 · Количество: 1L+1R
Найдите шесть отверстий под A5; остальные относятся к анкерным гайкам, по три отверстия на гайку. У угловых гаек отверстие винта крайнее. Зенкуйте отверстия подлокотника и установите потайные заклёпки заподлицо.
Сверить со строкой IPL
Передняя угловая скоба
Деталь по исходному IPL: SD75F31-5 · Количество: 1L+1R

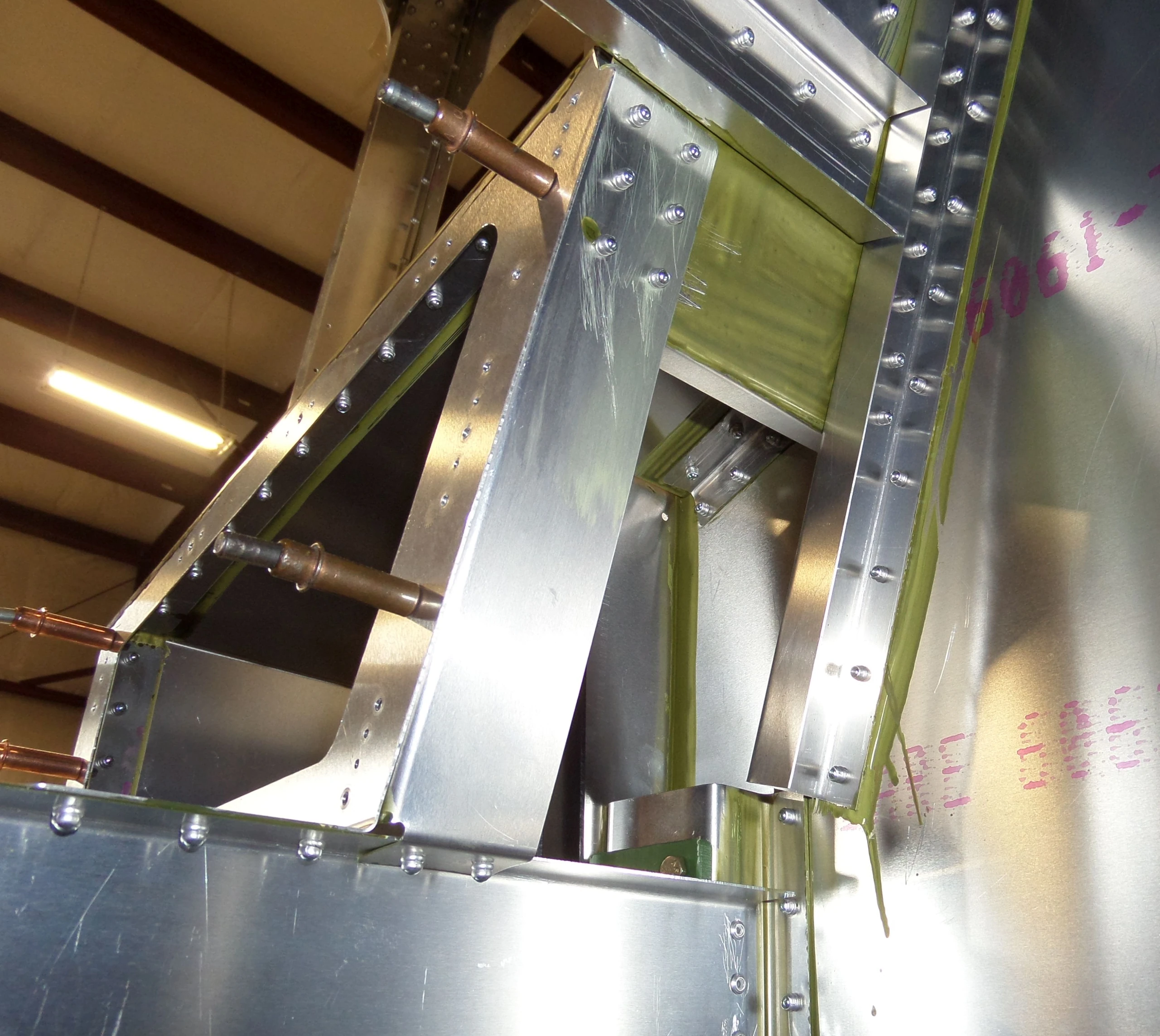

Найдите три средних отверстия, зенкуйте под потайные A5. Для их вытягивания применяется плоская насадка заклёпочника. Соедините детали Cleco и склепайте.
Сверить со строкой IPL
Угловые анкерные гайки
Деталь по исходному IPL: MS21051-L3 · Количество: 8

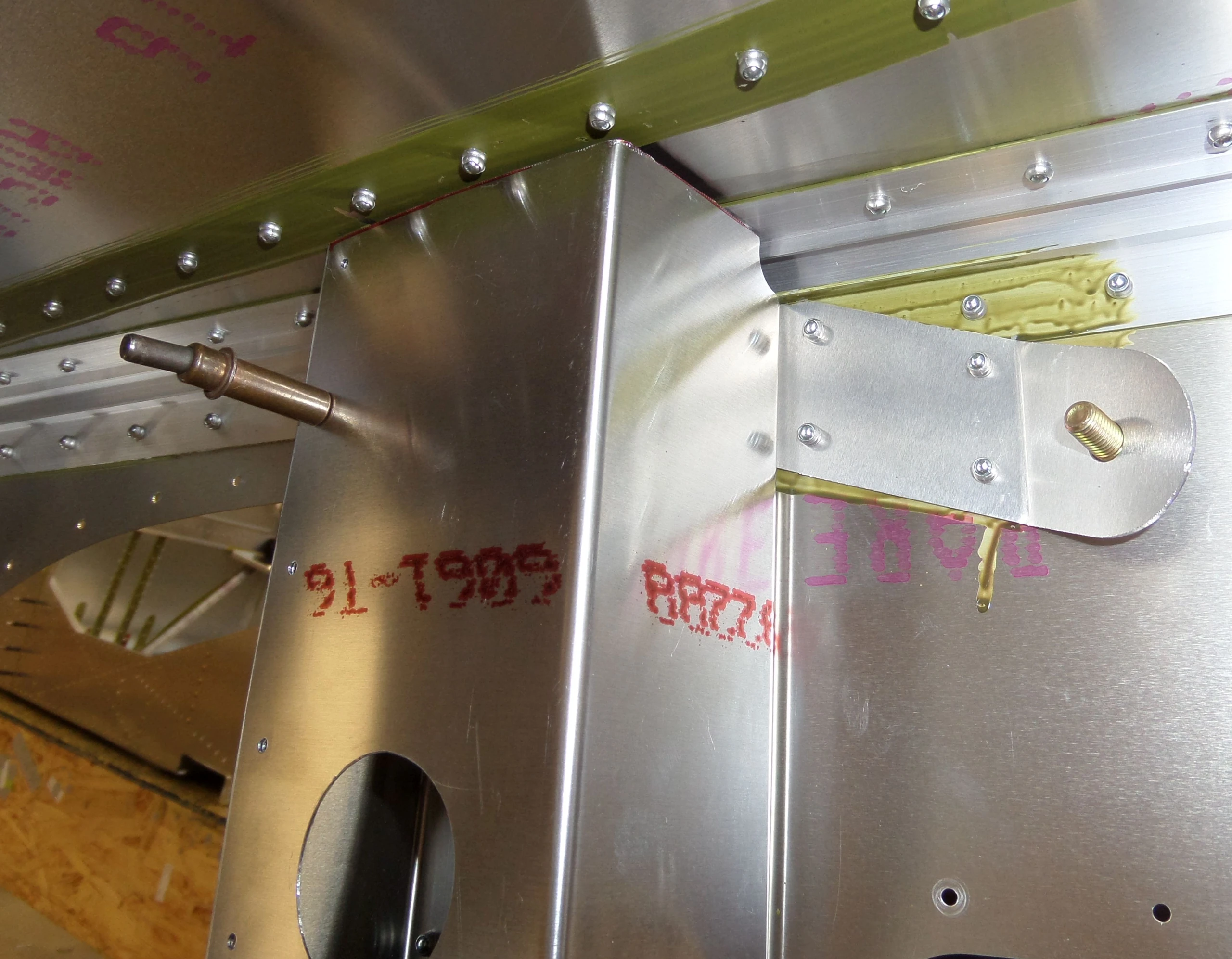

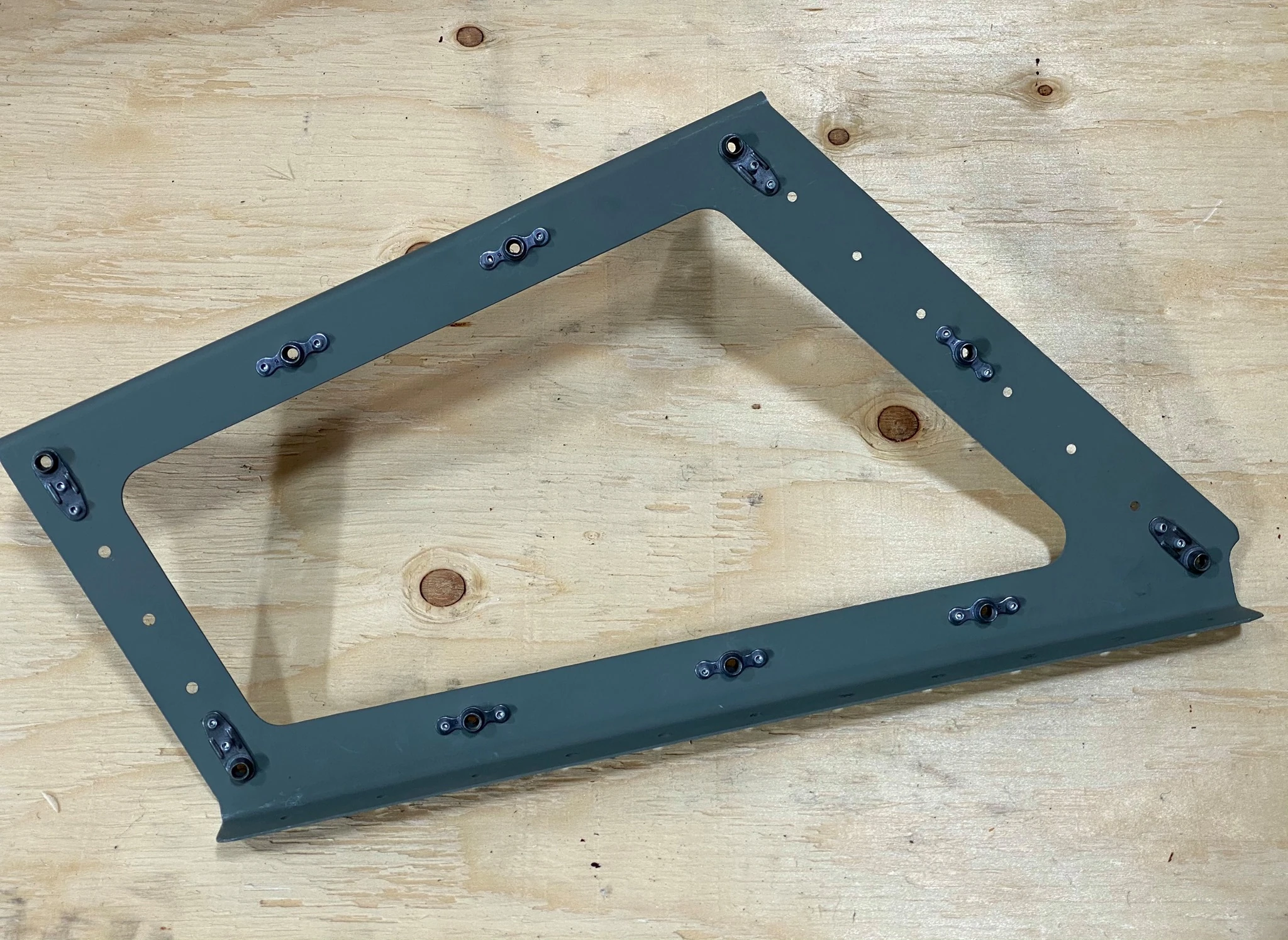

Винтовое отверстие расположено в углу боковой крышки подлокотника — позиция 10.
Сверить со строкой IPL
Обычные анкерные гайки

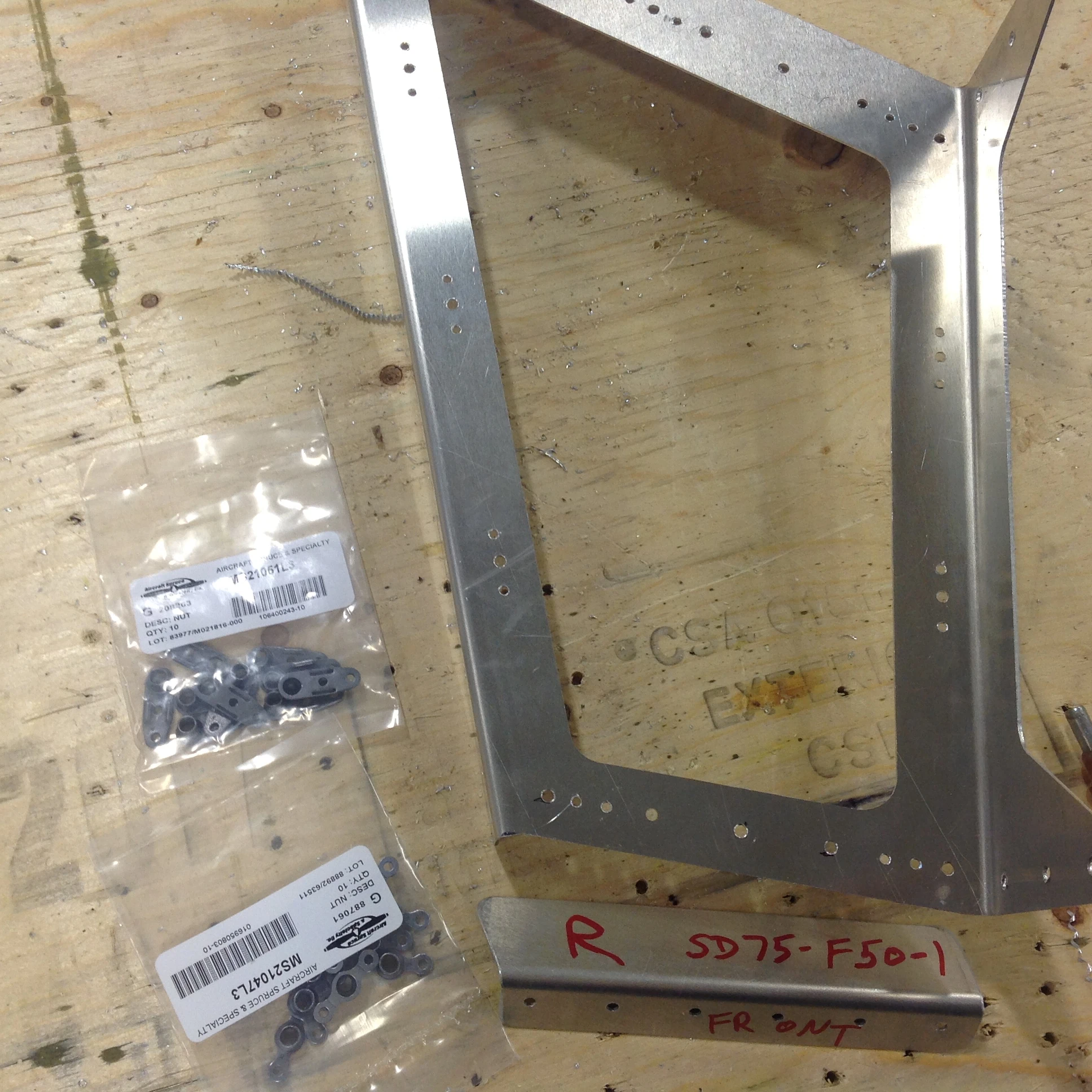

Деталь по исходному IPL: MS21047-L3 · Количество: 12
Отверстие винта находится между двумя отверстиями 3/32" под заклёпки.
Сверить со строкой IPL
Крепление анкерных гаек
Деталь по исходному IPL: A3 · Количество: 40
Удерживайте гайку винтом AN525-10R7 с пакетом шайб под головкой. Приклепайте гайки A3 диаметром 3/32" с задней стороны передней и задней скоб, а также с наружной стороны каркаса.
Сверить со строкой IPL

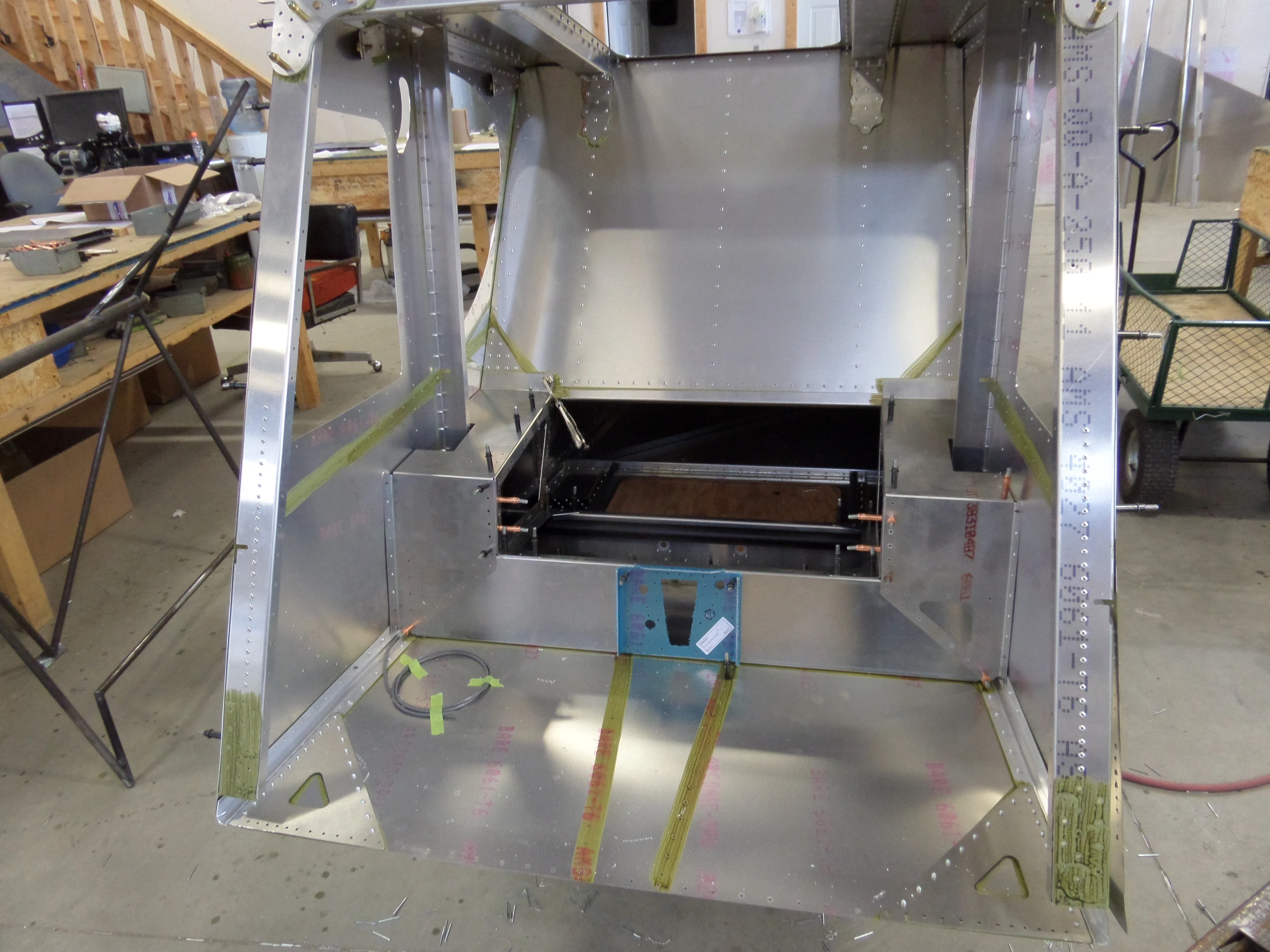

Крепление подсборки к профилям сиденья
Деталь по исходному IPL: A5 · Количество: 12

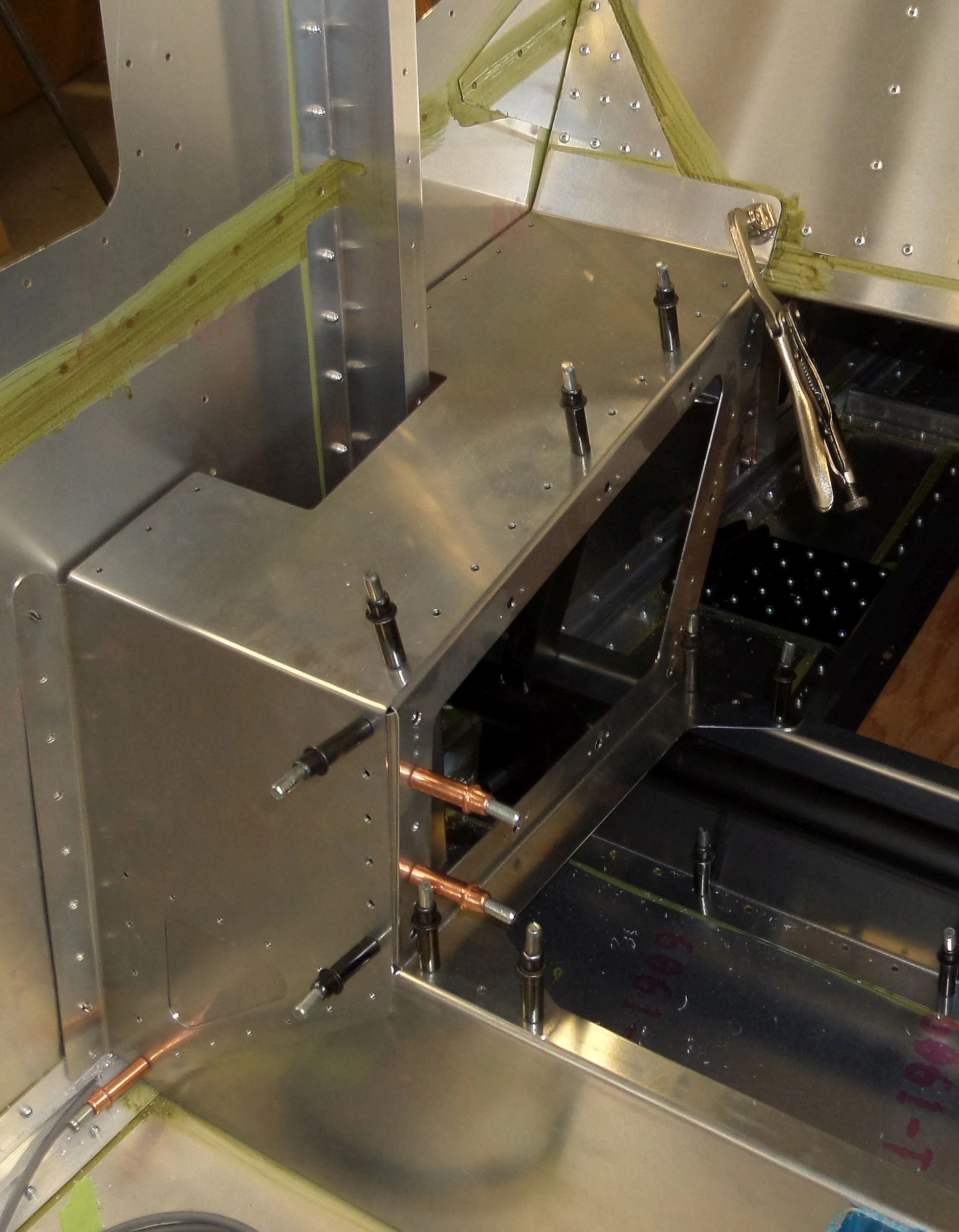

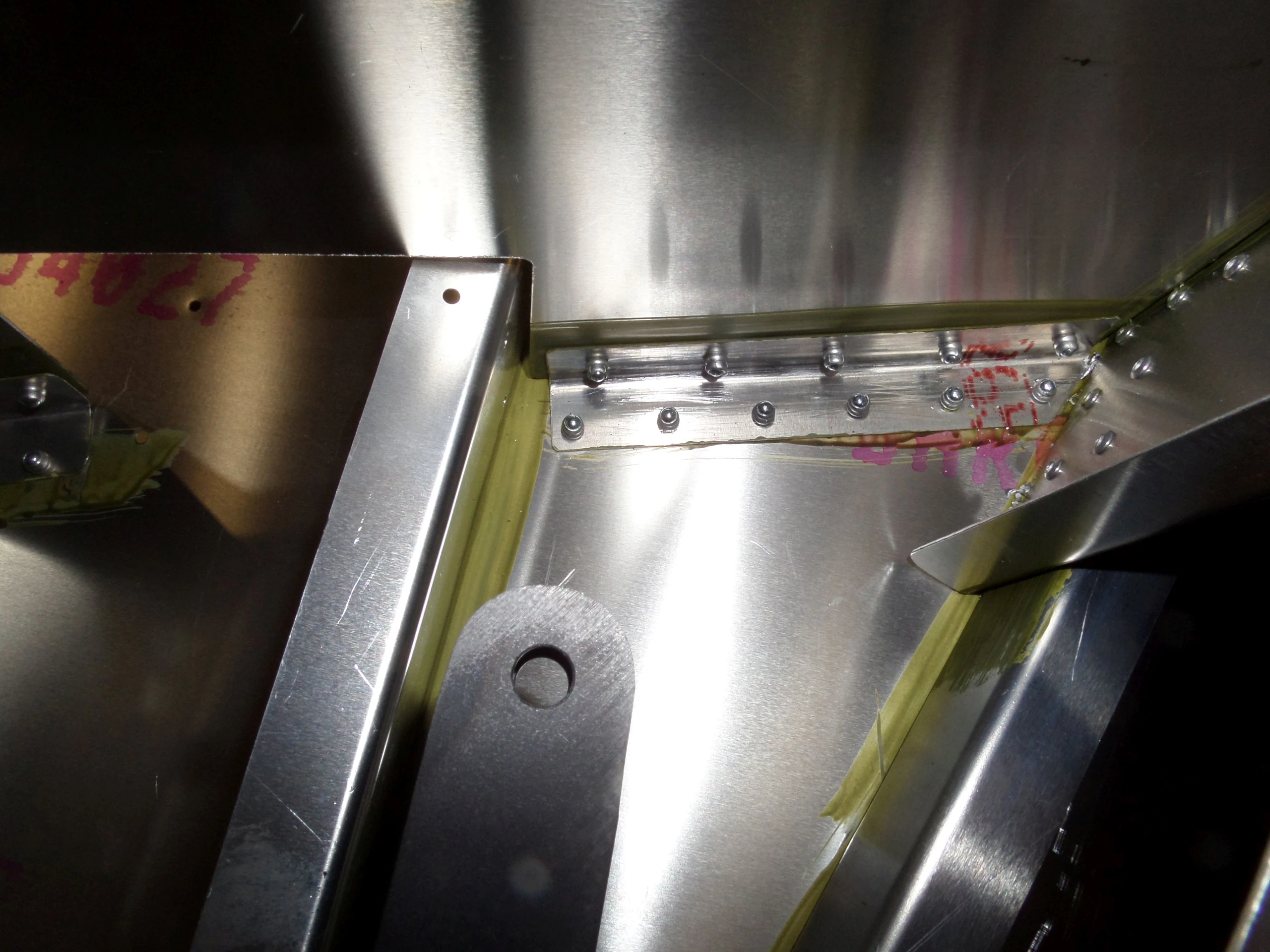

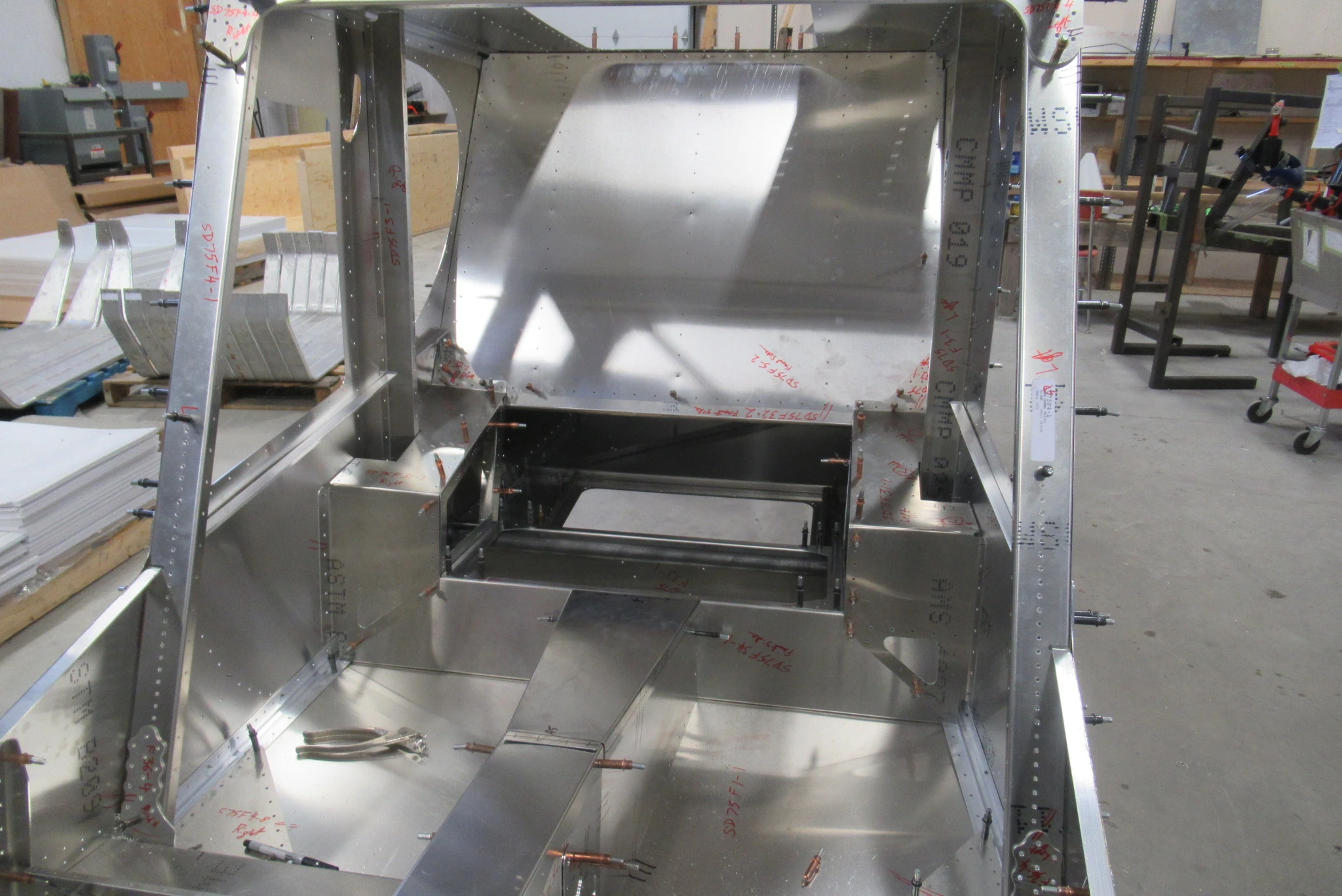

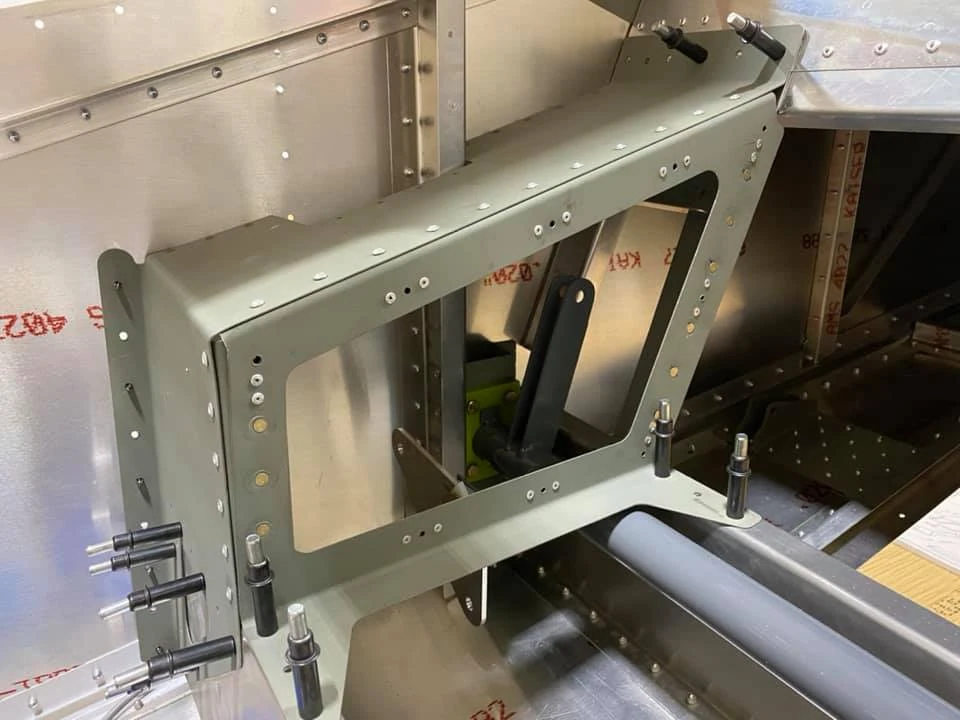

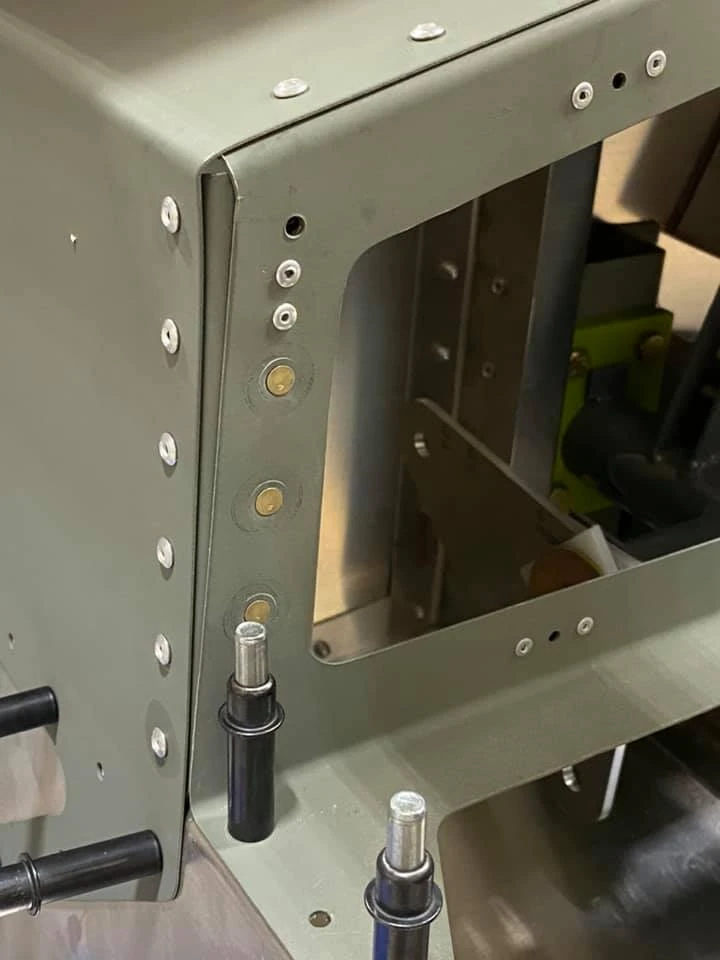

Соедините подсборку с передним и задним профилями дополнительного сиденья Cleco. По три A5 в каждом плече. Нижняя полка задней угловой скобы может заходить под профиль, как на фотографии 2b.
Сверить со строкой IPL
Низ задней скобы
Деталь по исходному IPL: A5 · Количество: 4

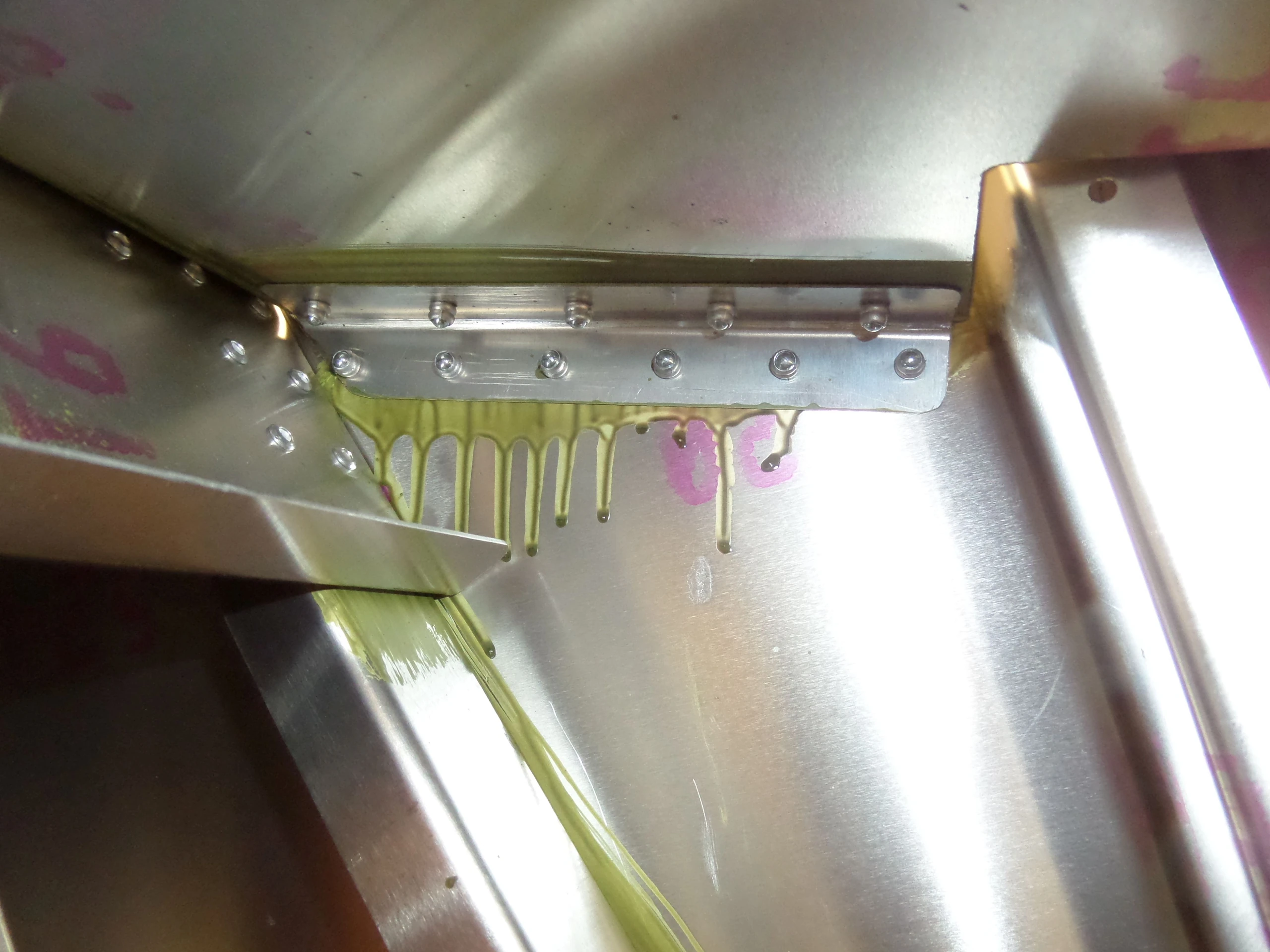

Две заклёпки A5 проходят в нижней полке задней скобы №2.
Сверить со строкой IPL

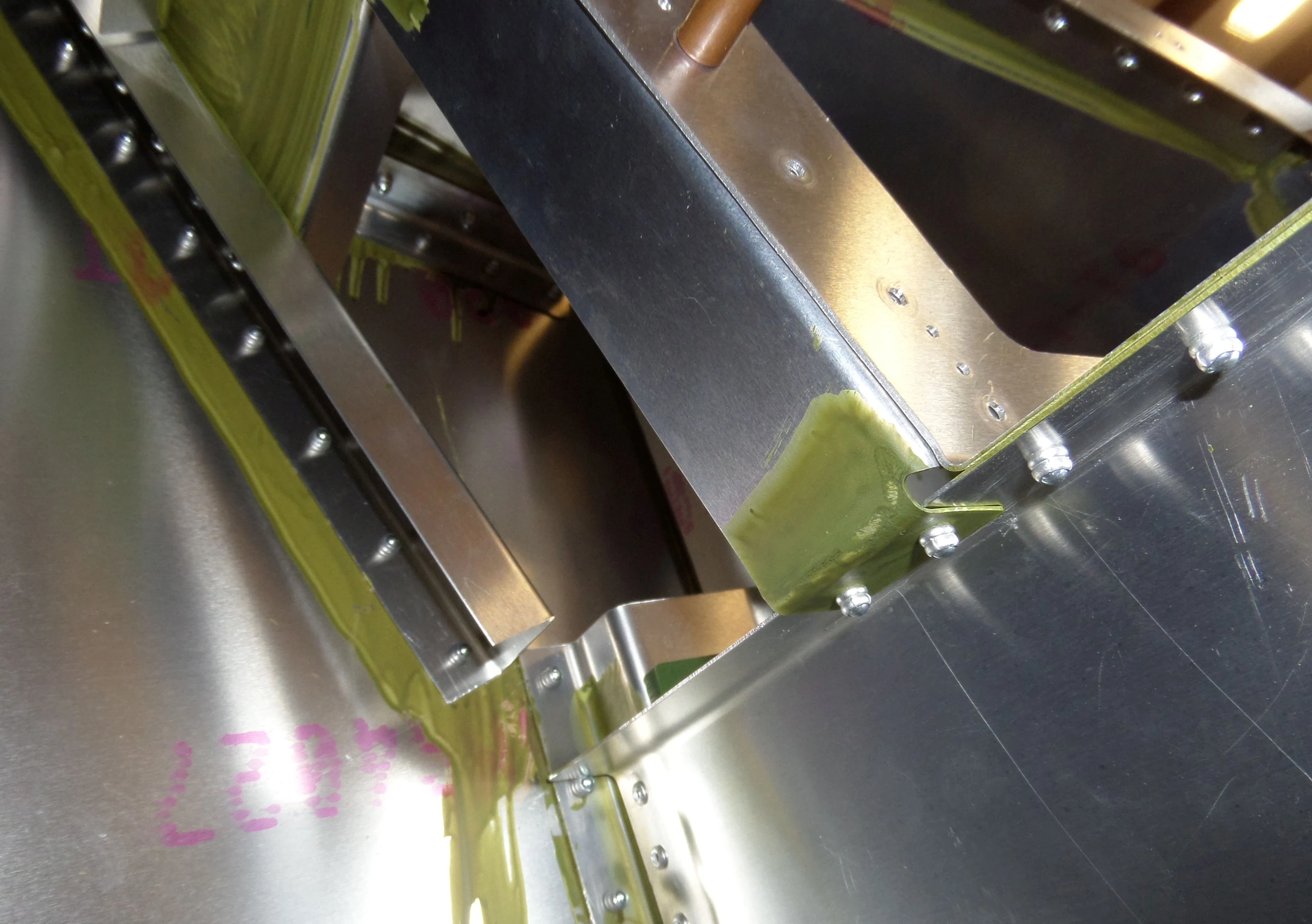

Задняя скоба и косынка перегородки
Деталь по исходному IPL: A5 · Количество: 12
Шесть A5 соединяют заднюю скобу №2 с косынкой перегородки багажного отсека.
Сверить со строкой IPL
Верх и перед подлокотника

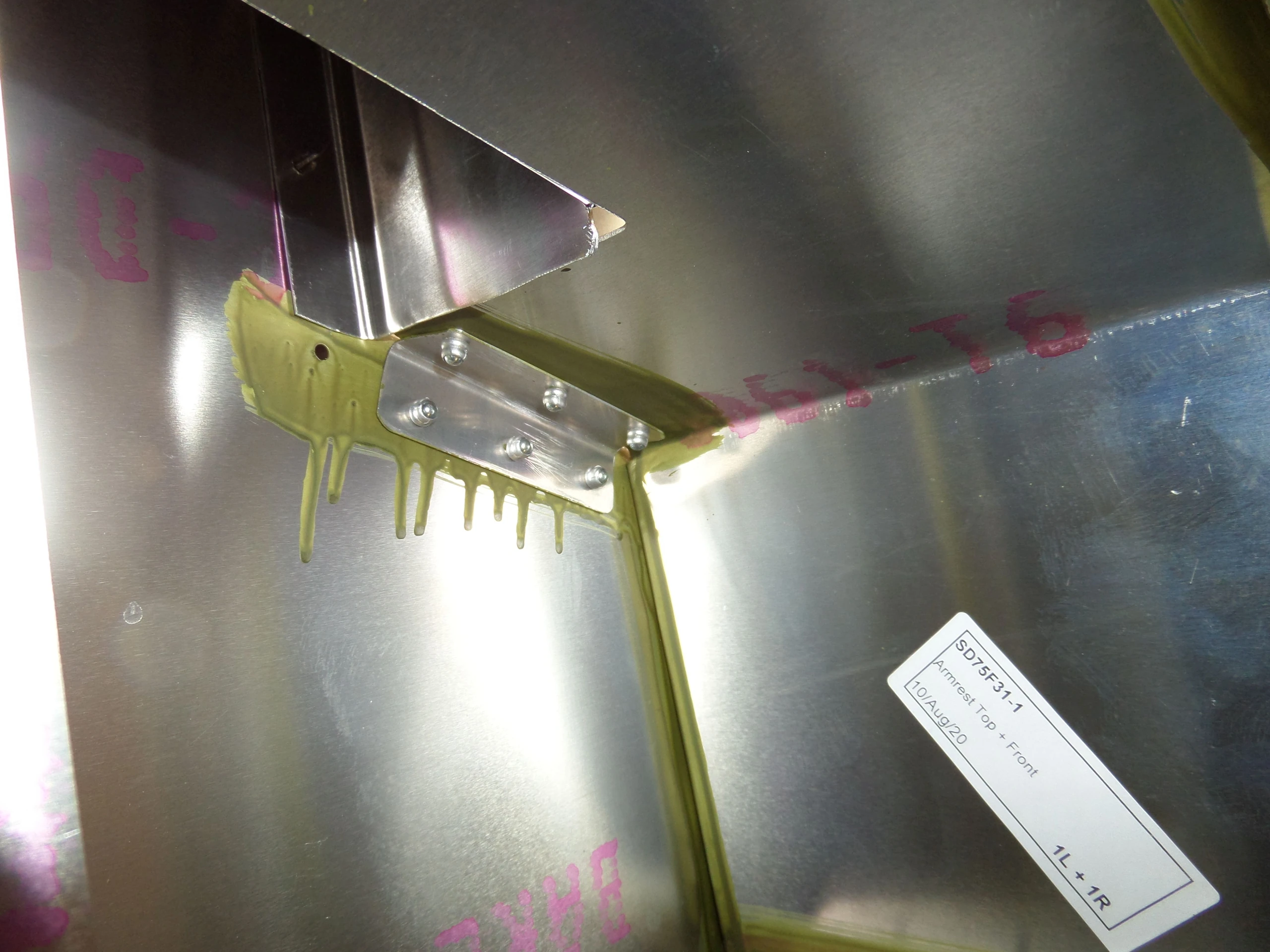

Деталь по исходному IPL: SD75F31-1 · Количество: 1L+1R

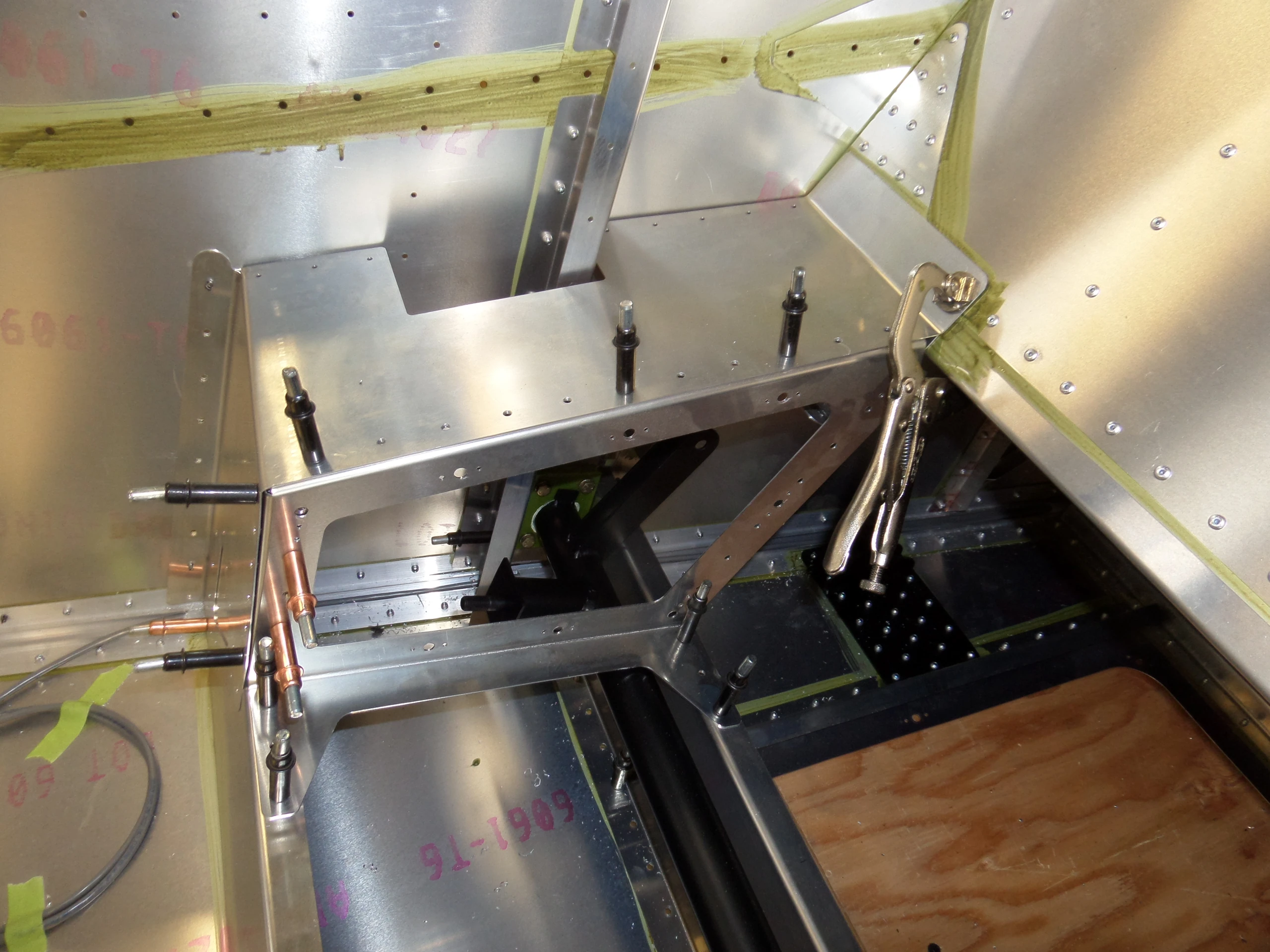

Соедините подсборку с профилями сиденья Cleco, по три заклёпки в каждом плече. Нижняя полка задней скобы может располагаться под профилем. Зажмите заднюю полку на багажной перегородке и сверлите по её существующим отверстиям изнутри через лючок хвостовой части.
Сверить со строкой IPL
Задний боковой уголок
Деталь по исходному IPL: SD75F31-6 · Количество: 1L+1R
Шесть готовых отверстий соедините с боковой обшивкой Cleco. Полку без отверстий сверлите через существующие отверстия подлокотника.
Сверить со строкой IPL
Передний боковой уголок
Деталь по исходному IPL: SD75F31-7 · Количество: 1L+1R
Три готовых отверстия соедините с боковой обшивкой Cleco. Верхнюю полку сверлите через существующие отверстия подлокотника.
Сверить со строкой IPL
Что пока не клепать
Деталь по исходному IPL: A5

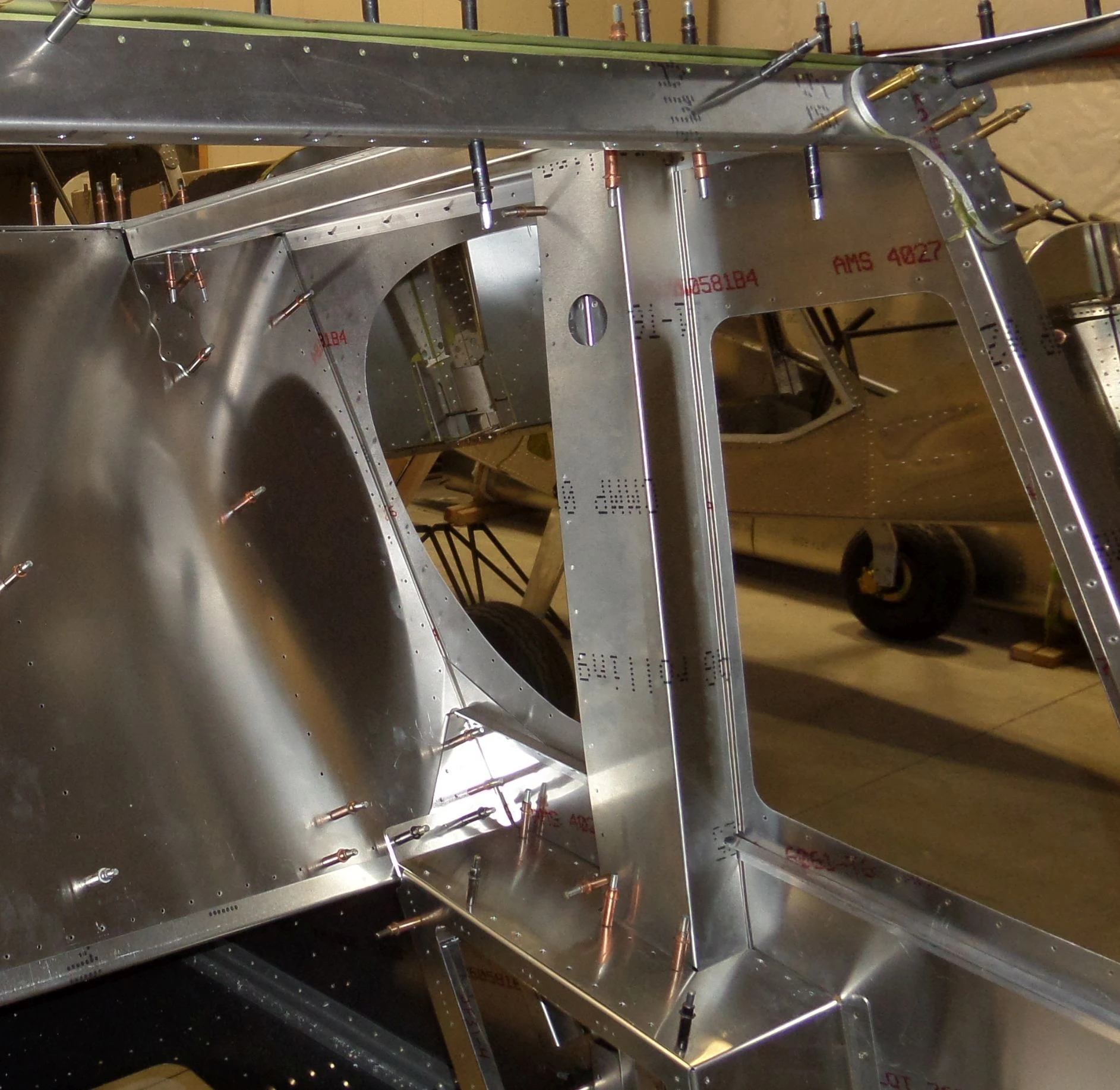

Не клепайте подсборку подлокотника №7 к фюзеляжу. Стойка LS75F3-1 по SD75-FR-07 будет снята для соединения с передней частью фюзеляжа.
Сверить со строкой IPL

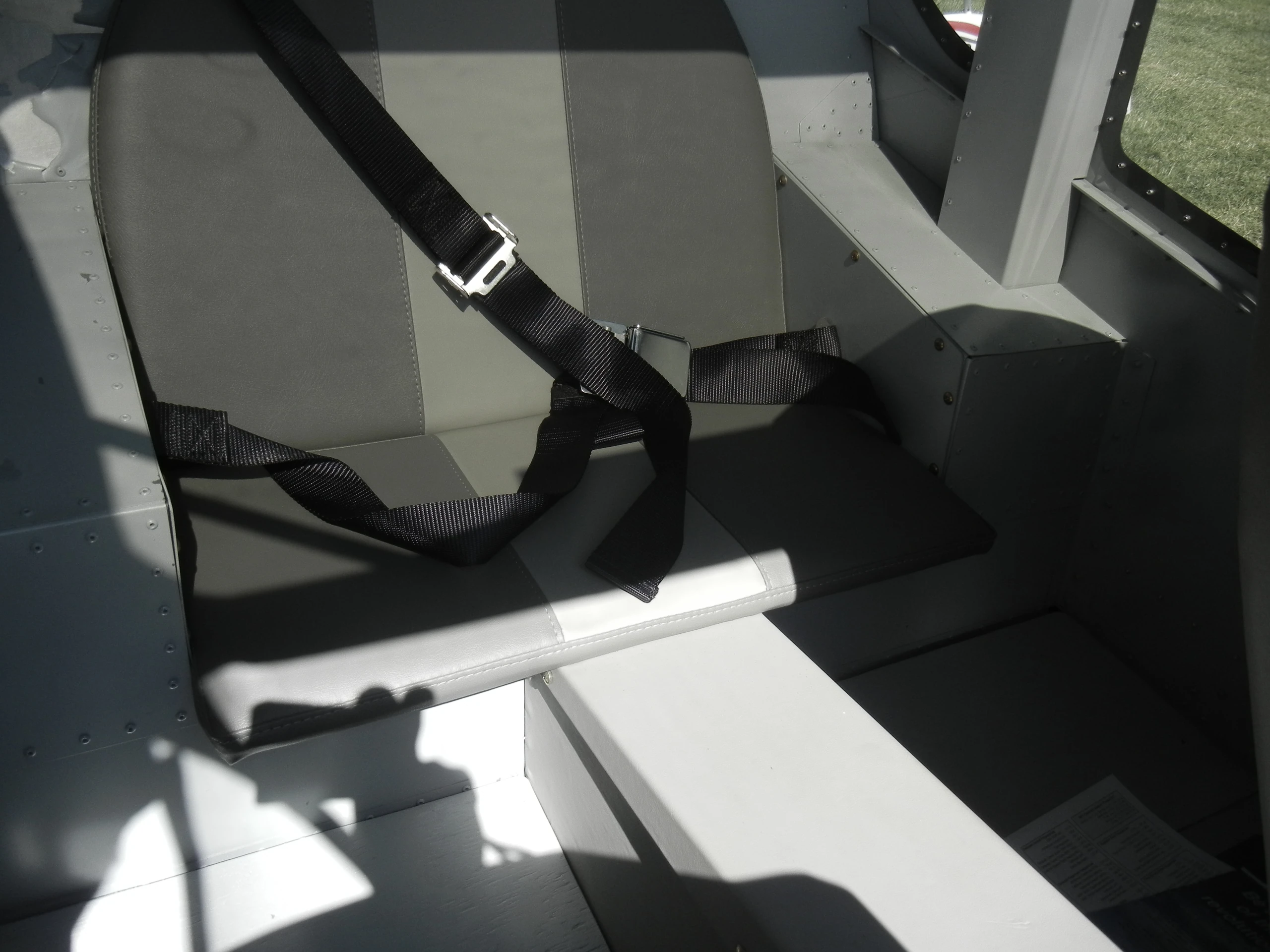

Боковая крышка подлокотника
Деталь по исходному IPL: SD75F31-3 · Количество: 2
Рассверлите винтовые отверстия #12 под указанные в тексте AN525-10R17 диаметром 3/16". Другое отверстие — крепление ремня болтом AN5-5A. Установите крышку на подлокотник и вставьте винты.
Примечание: следующая строка ведомости называет AN525-10R7, поэтому длину винта уточните по чертежу и толщине пакета, не выбирая её по противоречивым строкам.
Сверить со строкой IPL
Окончательная установка крышки
Деталь по исходному IPL: AN525-10R7 · Количество: 20
Закрепляйте крышку только после монтажа тяг управления по SD75-CC-03.
Сверить со строкой IPL

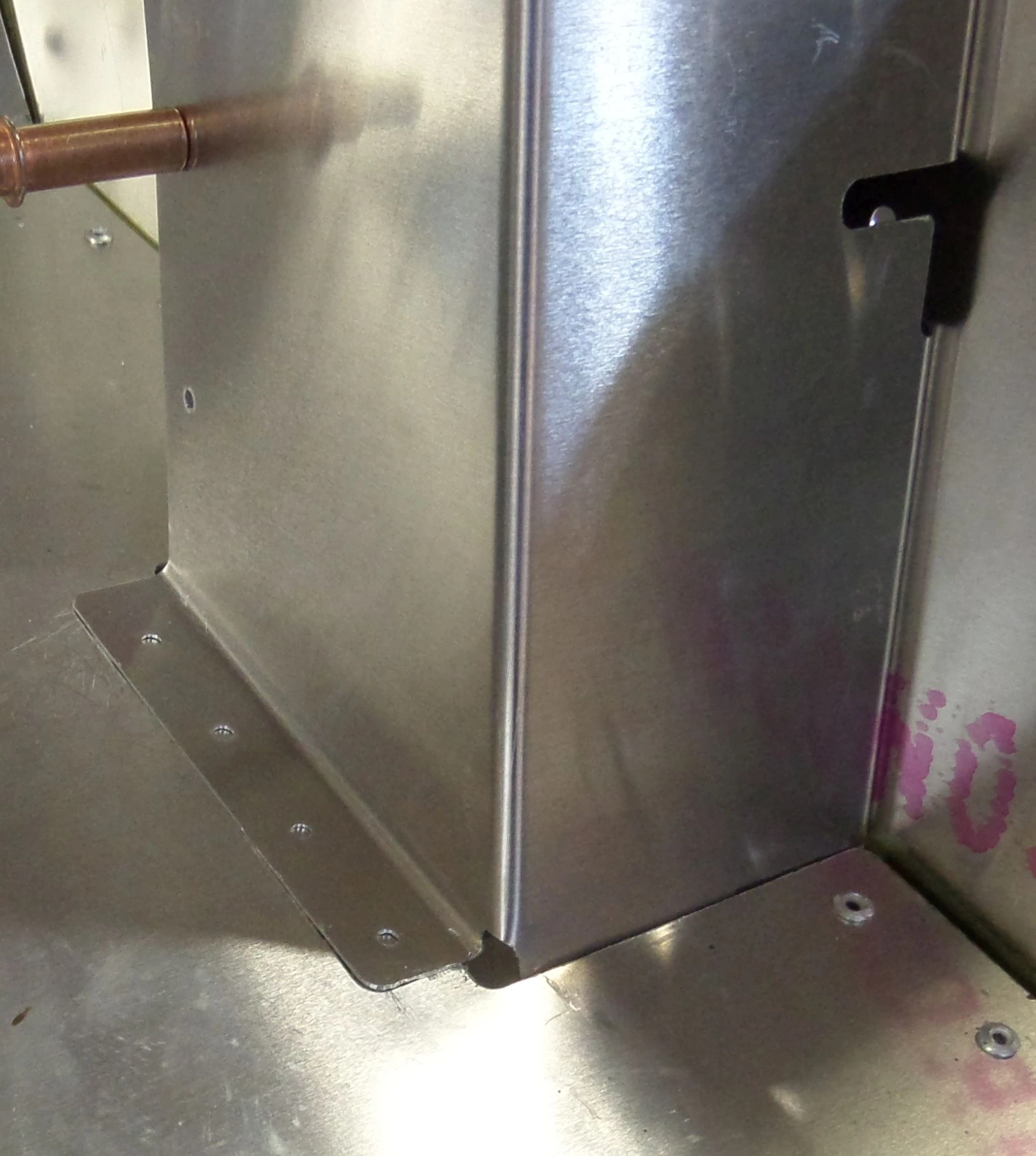

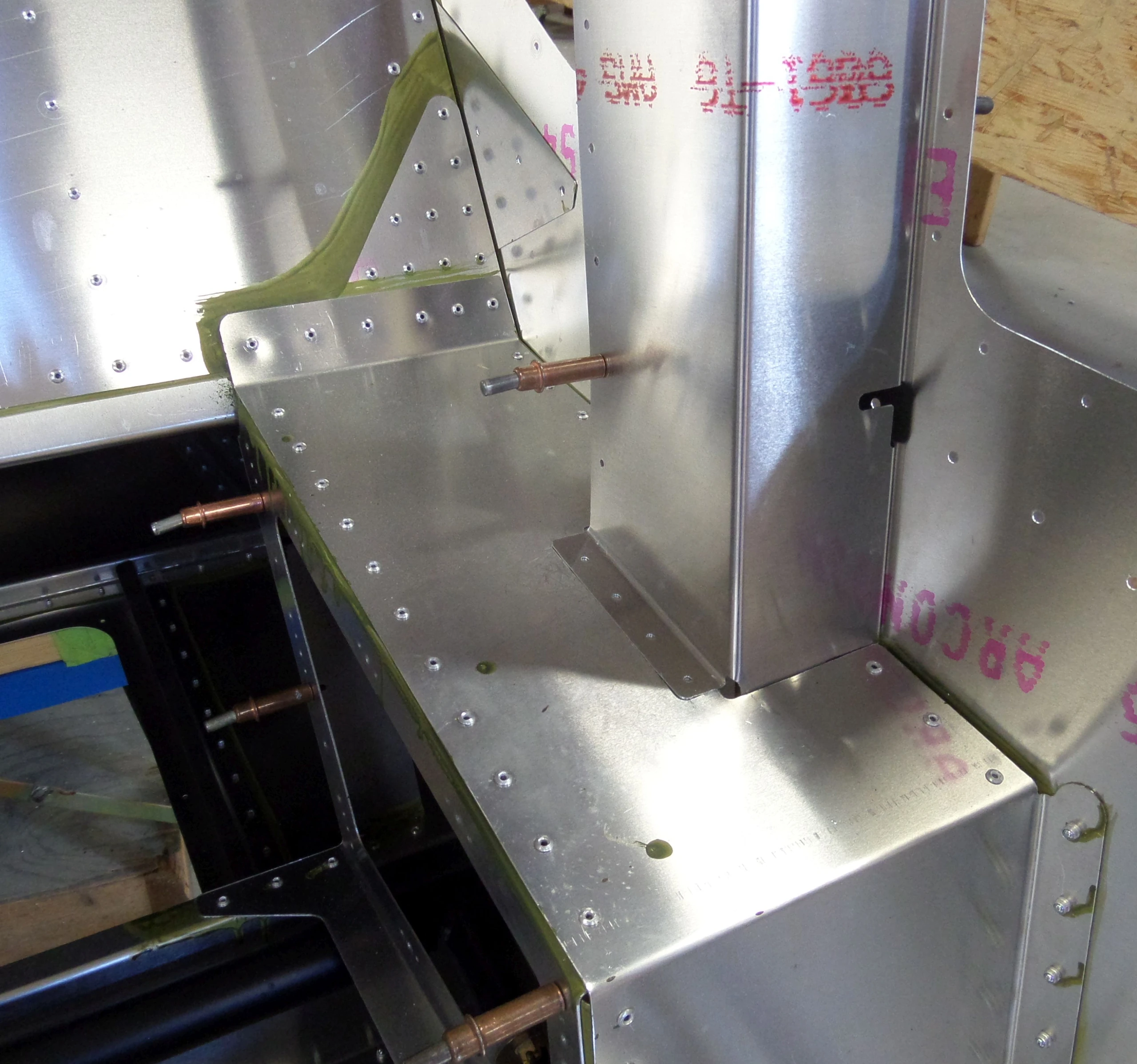

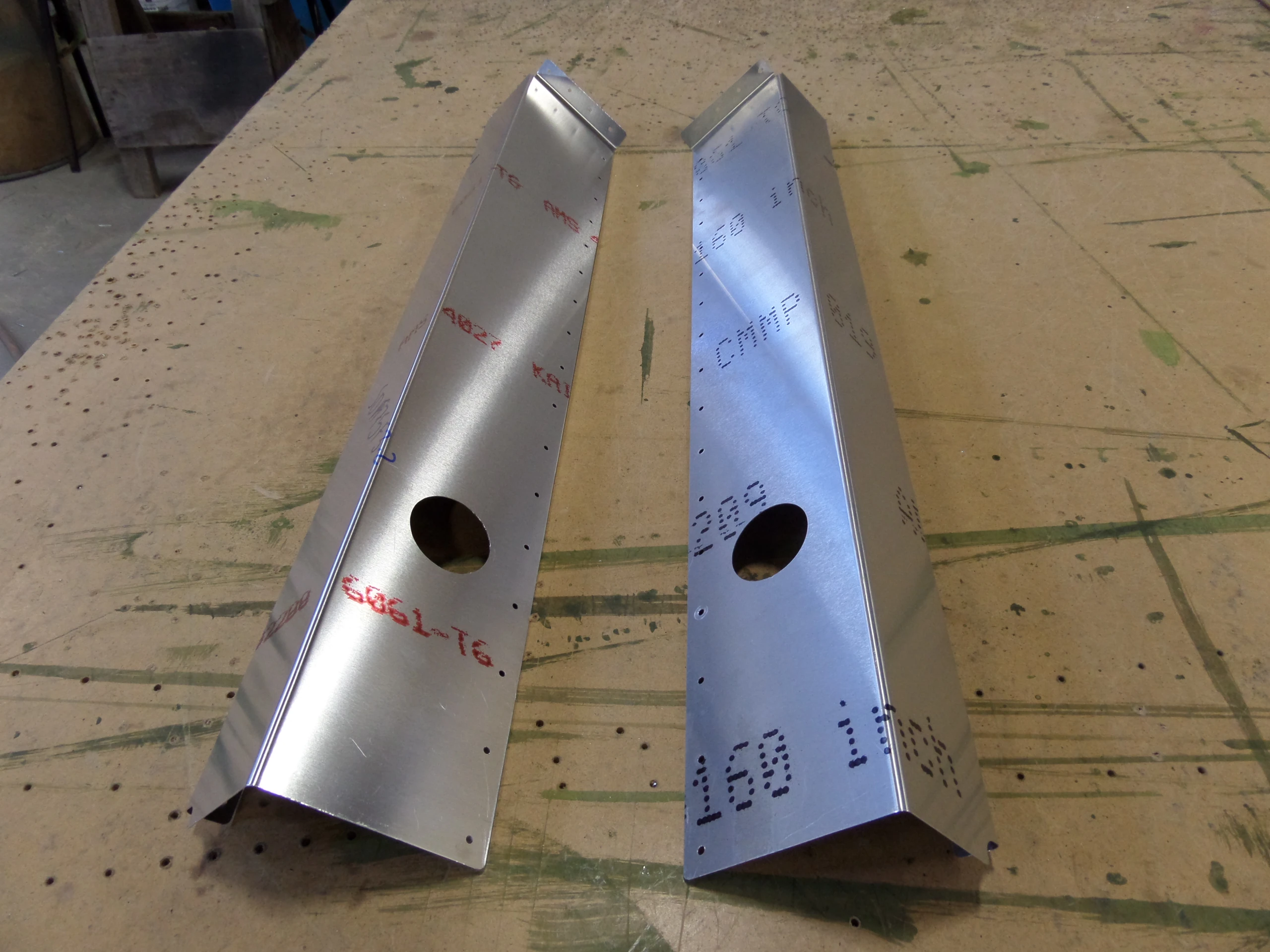

Кожух управления флапероном
Деталь по исходному IPL: SD75F3-2 · Количество: 1L+1R
Нижняя полка кожуха перекрывает верх подлокотника №7.
Сверить со строкой IPL
Сначала вертикальная тяга
Деталь по исходному IPL: A4

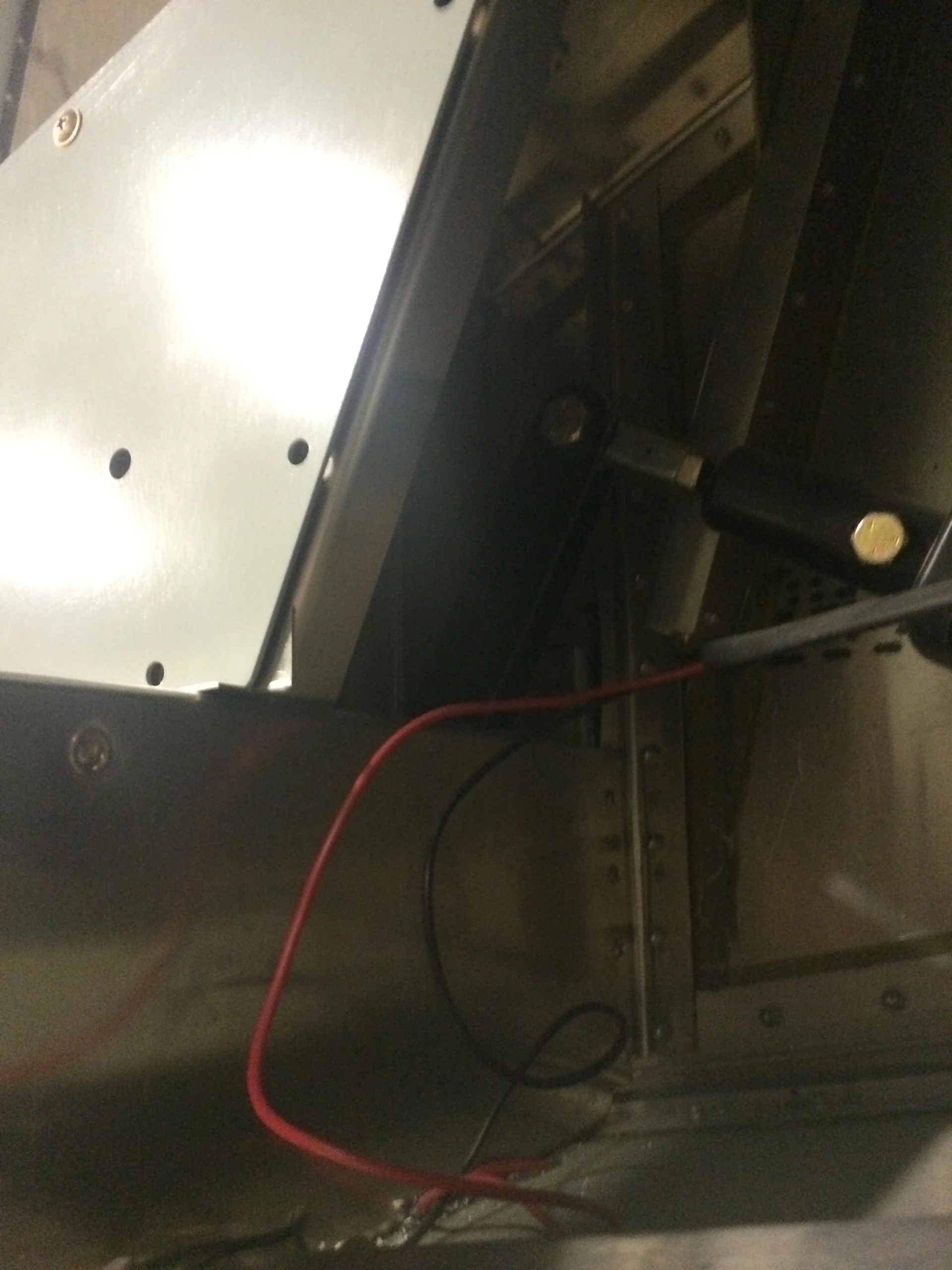

Пока не клепайте кожух A4: сначала установите вертикальную тягу флаперона LS75C1-10. Большое боковое отверстие позволяет разъединять привод при снятии крыльев; см. SD75-ZZ-09.
Сверить со строкой IPL

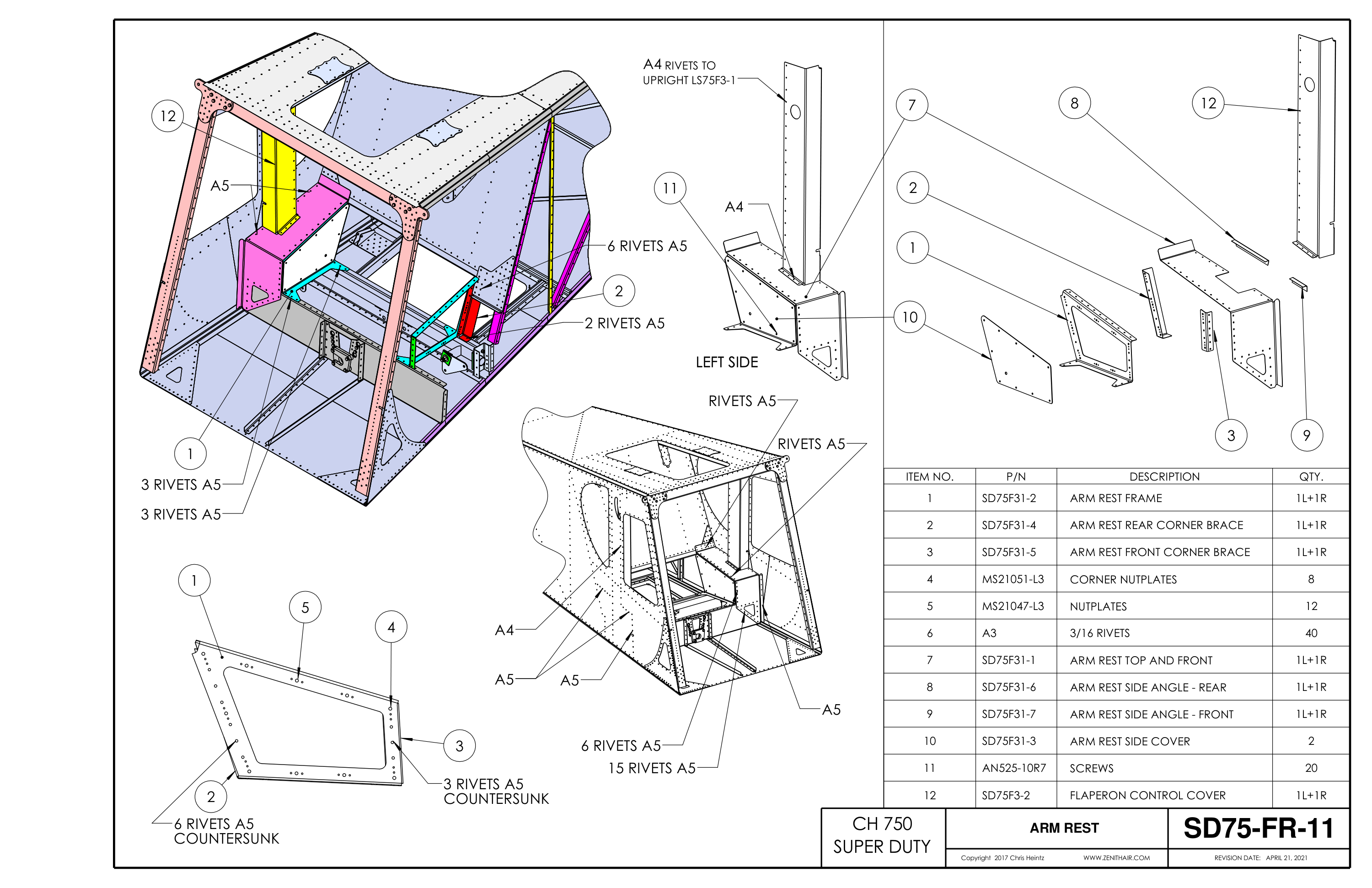

Сборочный чертёж SD75-FR-11
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
