Иллюстрации и порядок сборки
Обозначение в альбоме
1a.JPGРедакции и порядок применения
IPL FR-10 · REVISION: APRIL 21, 2021. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Лист SD75-FR-10 от 06.08.2025 добавляет швартовочное кольцо 42412. Оно может отсутствовать на старых фотографиях и в IPL 2021 года; его установка определяется новым листом.
В журнале от 08.01.2025 для SD75-ZZ-07 исправлен номер позиции 2 на 75R2-2. Для окончательной навески используйте соответствующий лист ZZ, не только фотографии узла фюзеляжа.
Порядок установки по IPL

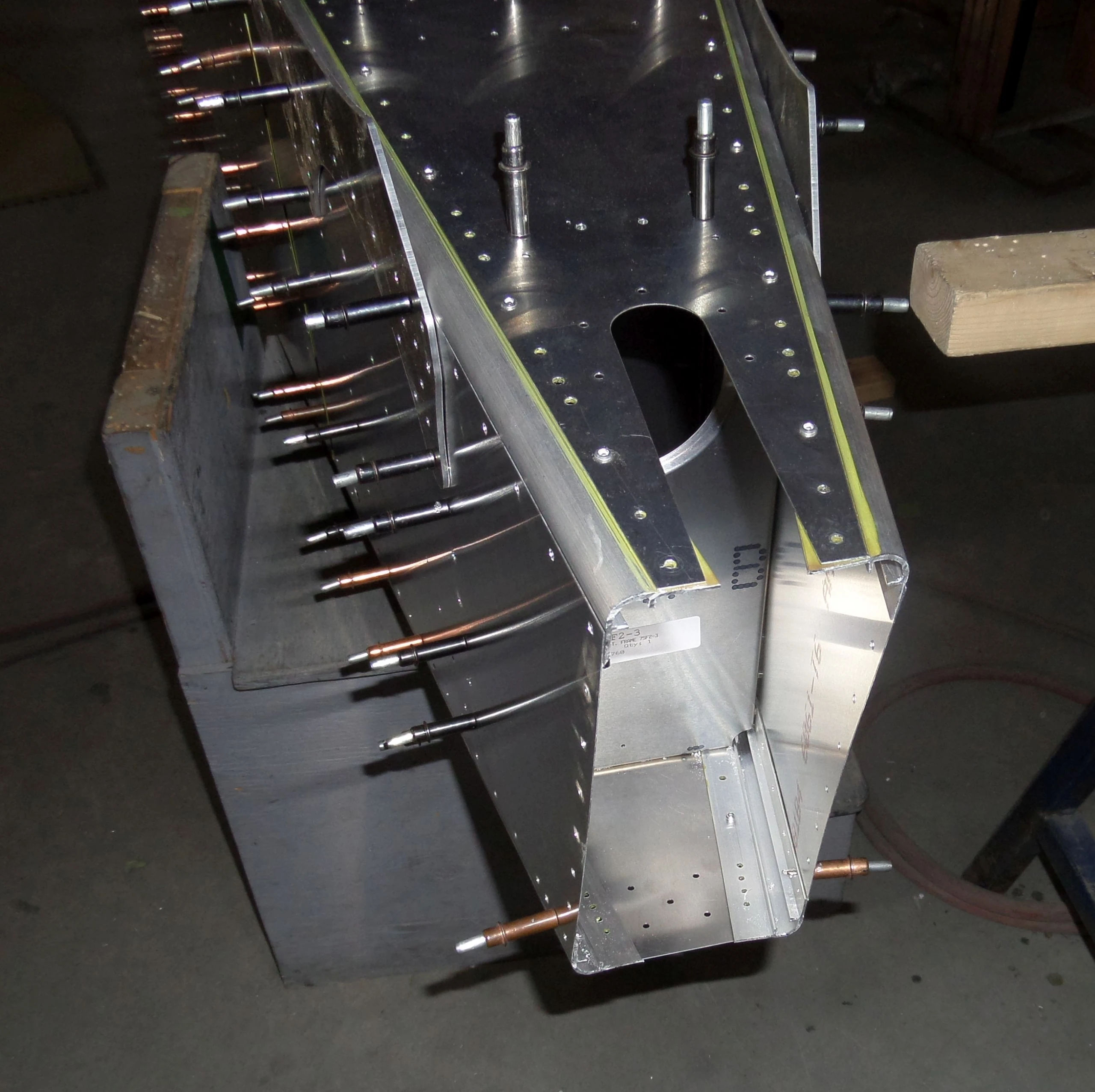

Прокладка нижнего шарнира руля направления
Деталь по исходному IPL: 75F3-3 · Количество: 1
Прокладка лежит поверх нижней обшивки между продольными профилями.
Сверить со строкой IPL
Средняя пластина шарнира
Деталь по исходному IPL: 75F3-1 · Количество: 1
На имеющиеся Cleco добавьте среднюю пластину шарнира.
Сверить со строкой IPL

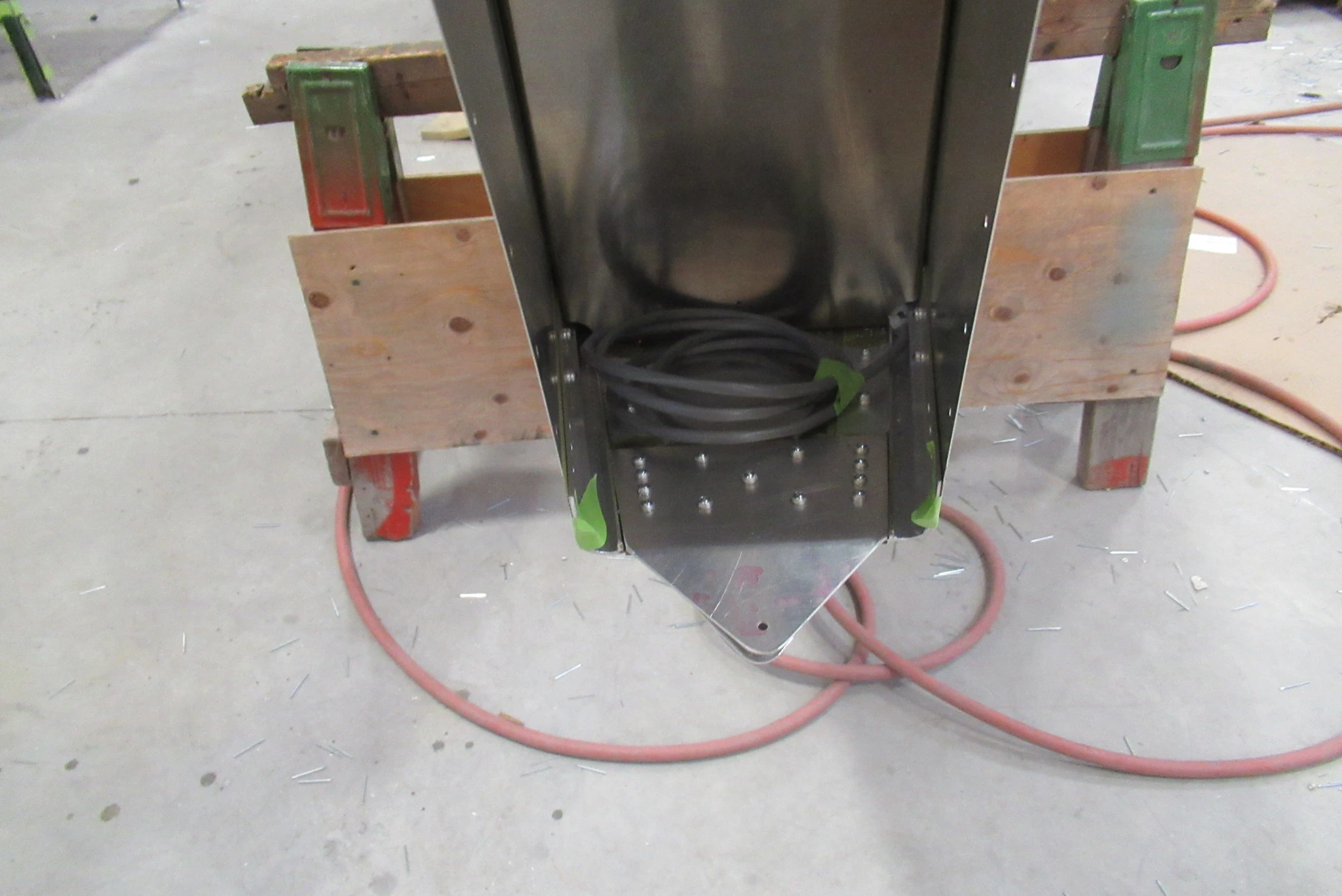

Нижняя пластина шарнира
Деталь по исходному IPL: 75F3-2 · Количество: 1
Соедините нижнюю пластину под нижней обшивкой через прокладку с Cleco.
Сверить со строкой IPL
Отверстие нижнего шарнира
По SD75-ZZ-07 отверстие пластин сверлится #12 под болт AN3.
Сверить со строкой IPL

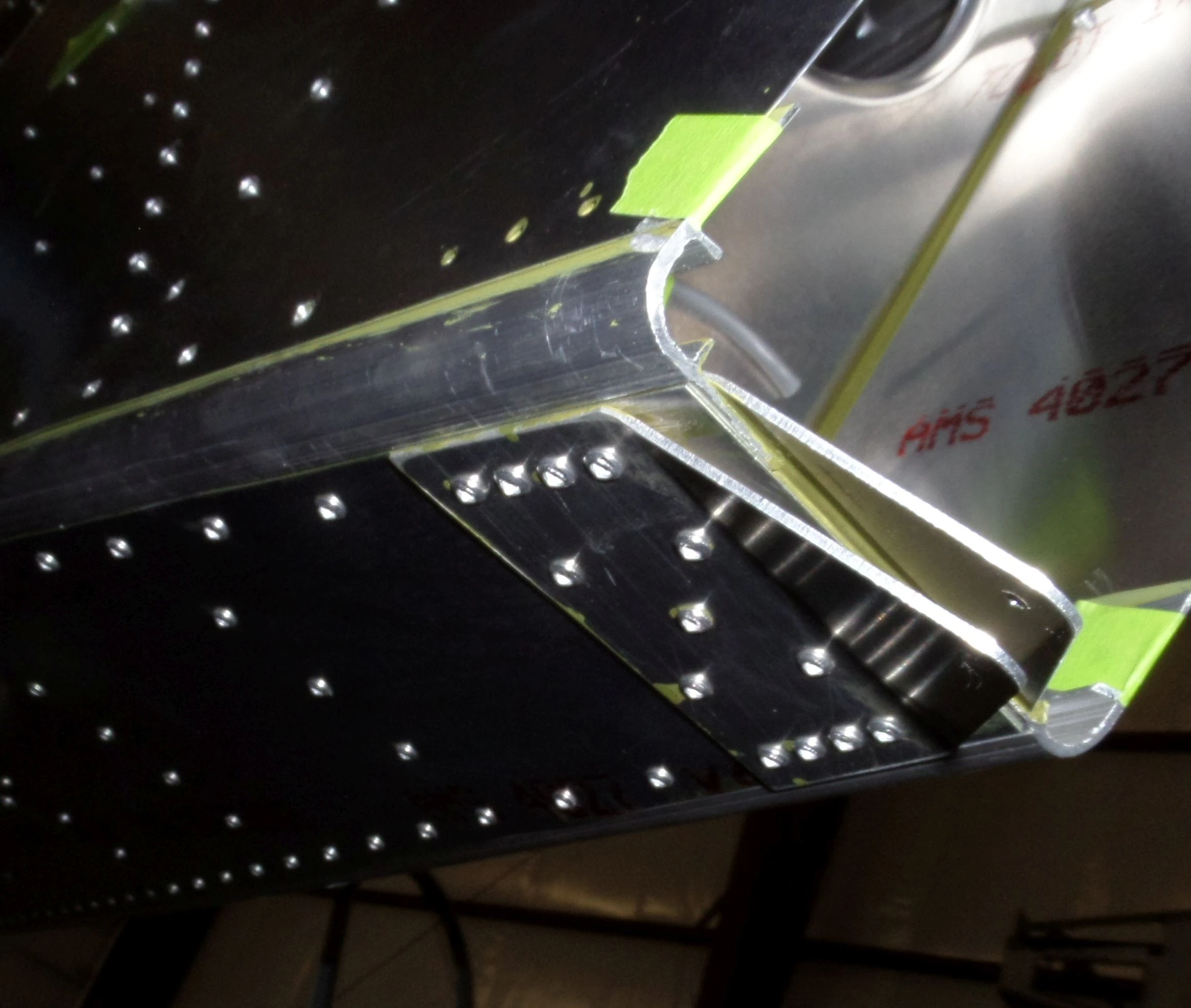

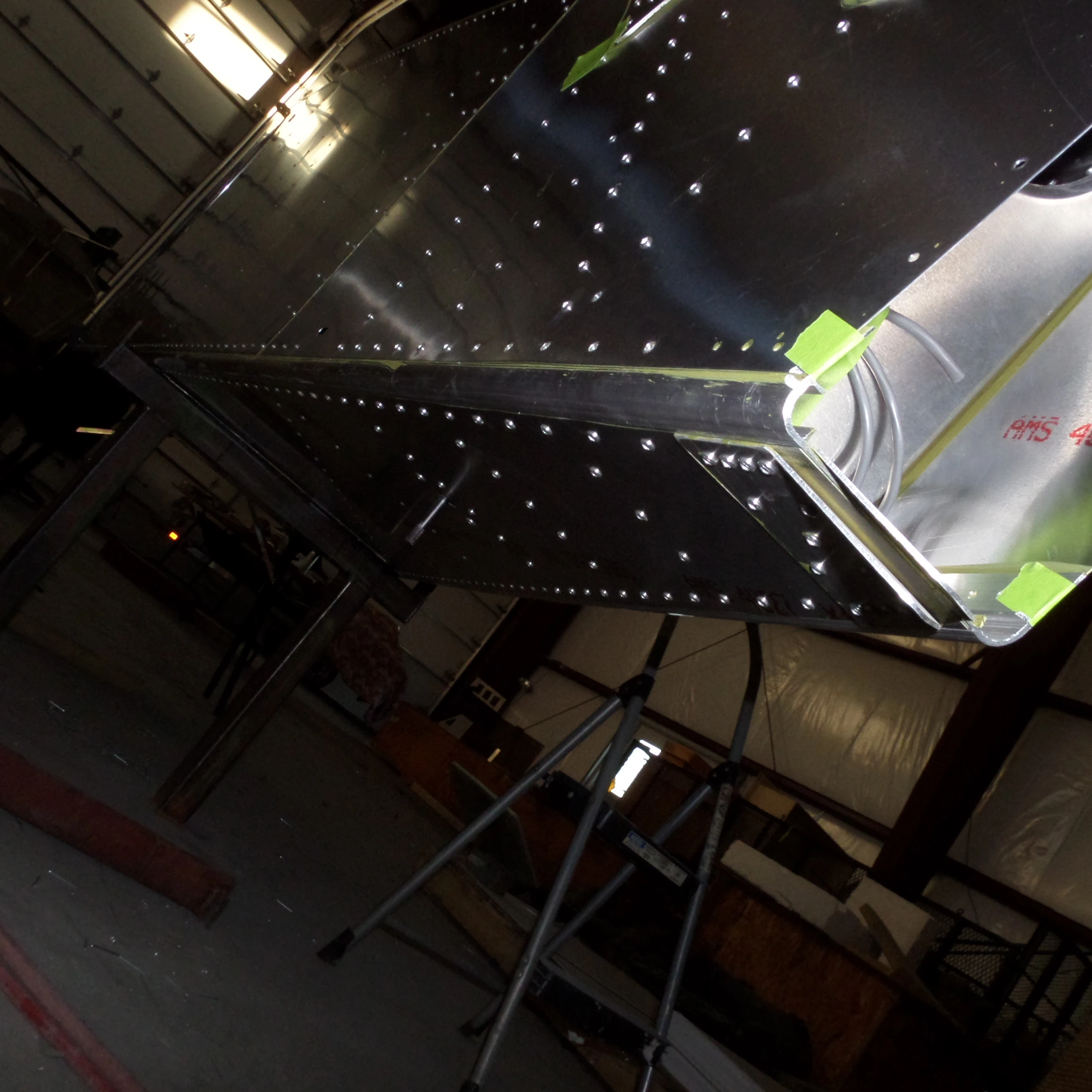

Клёпка пластин
Деталь по исходному IPL: A5
Крепёж A5: по четыре заклёпки в каждом продольном профиле и пять между профилями.
Сверить со строкой IPL

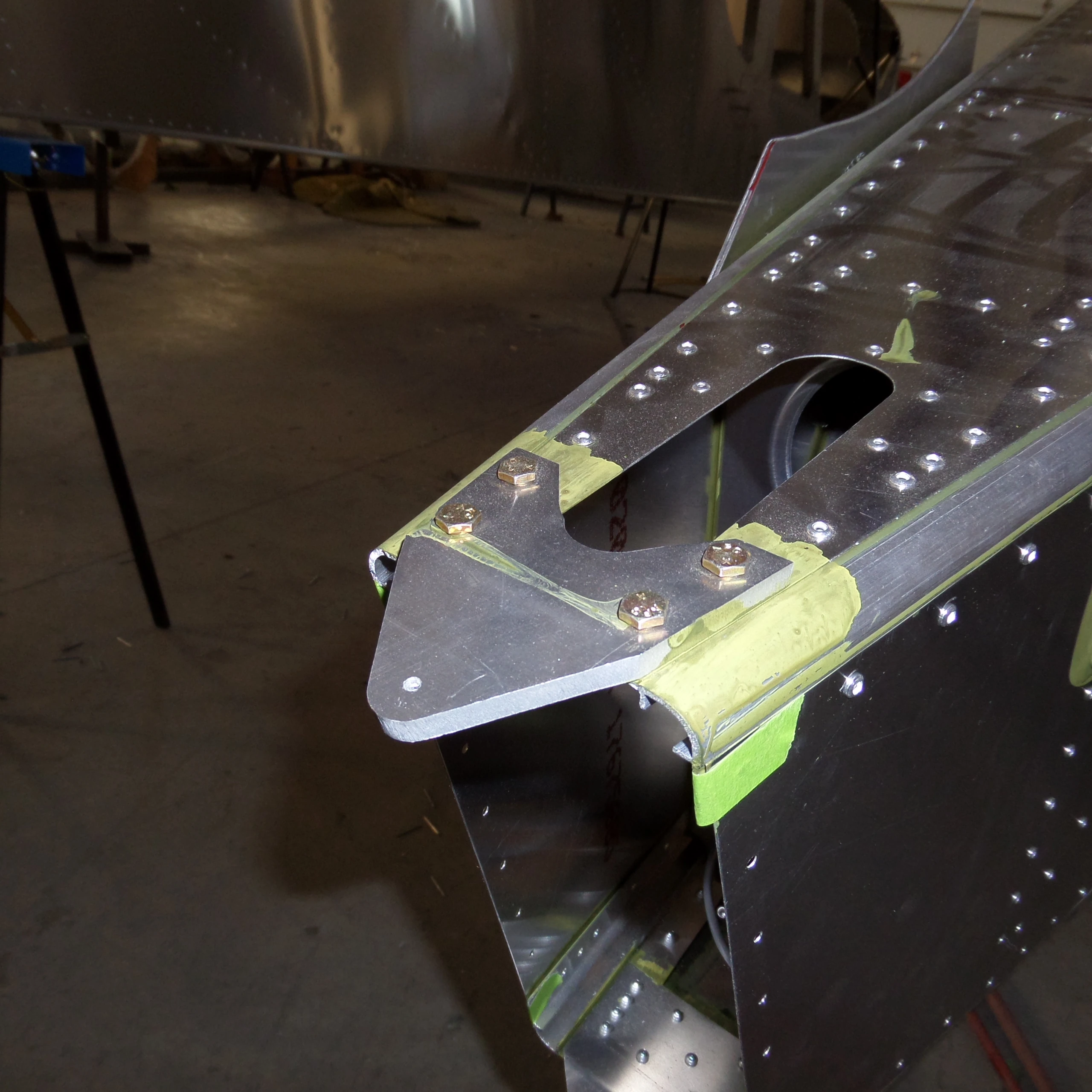

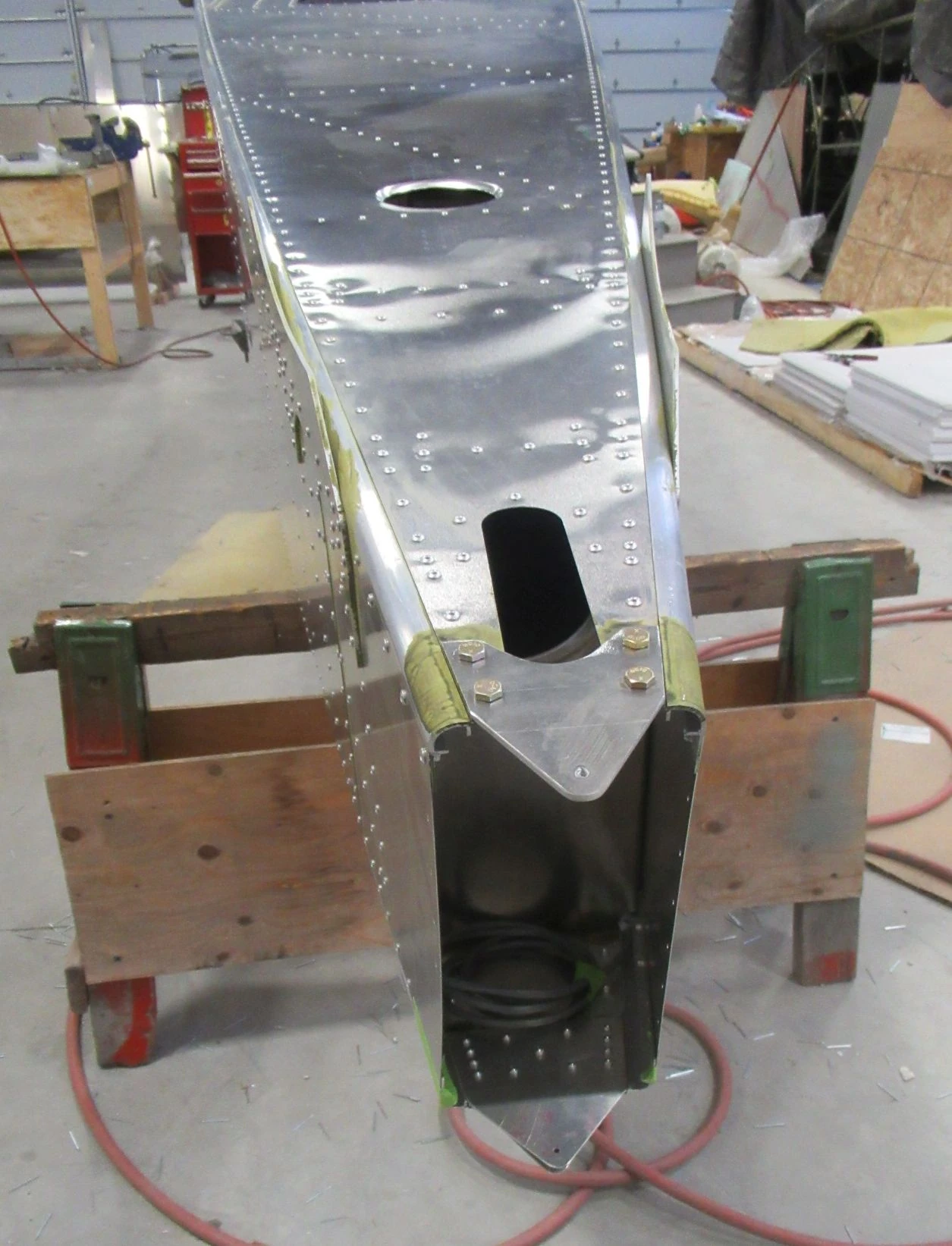

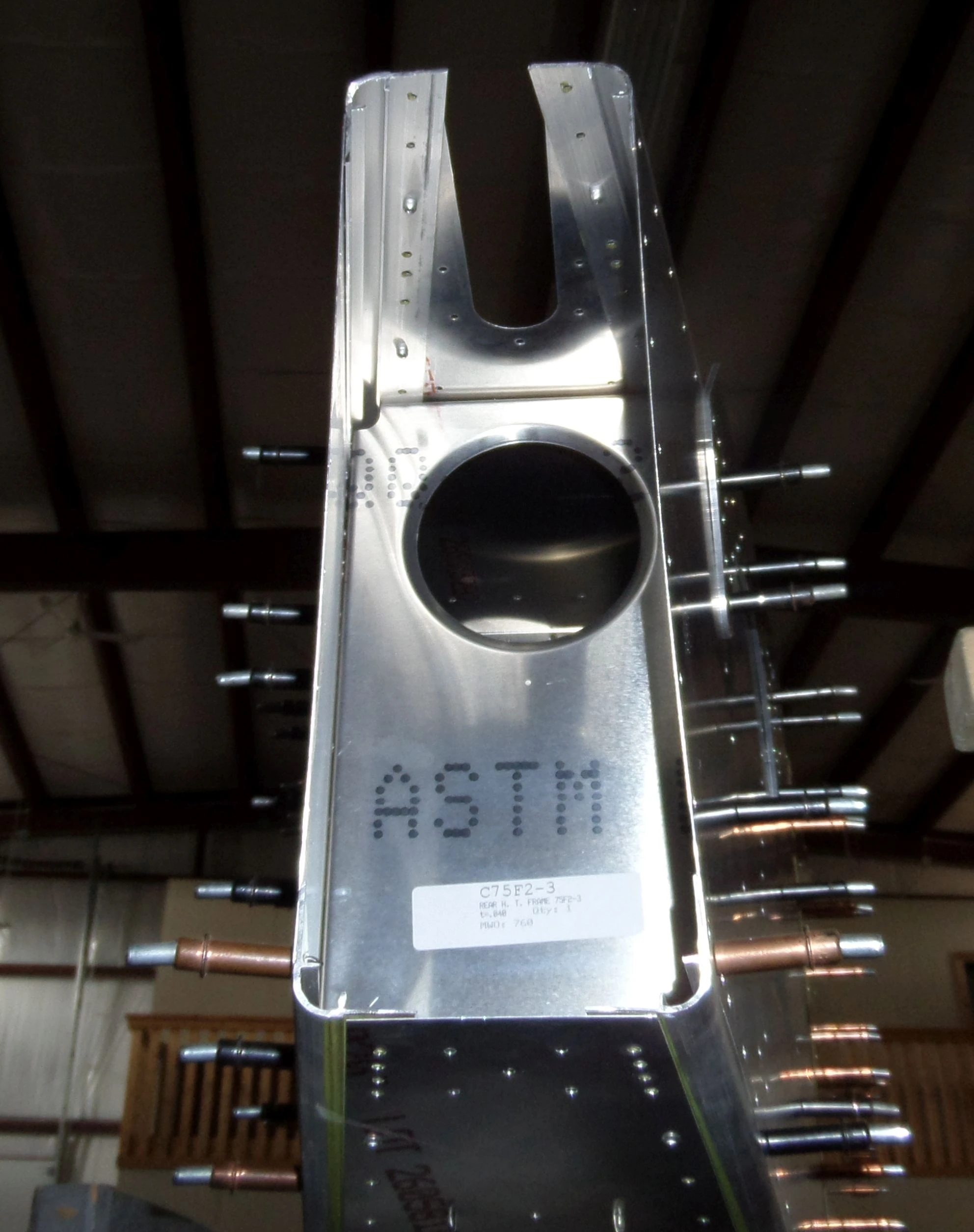

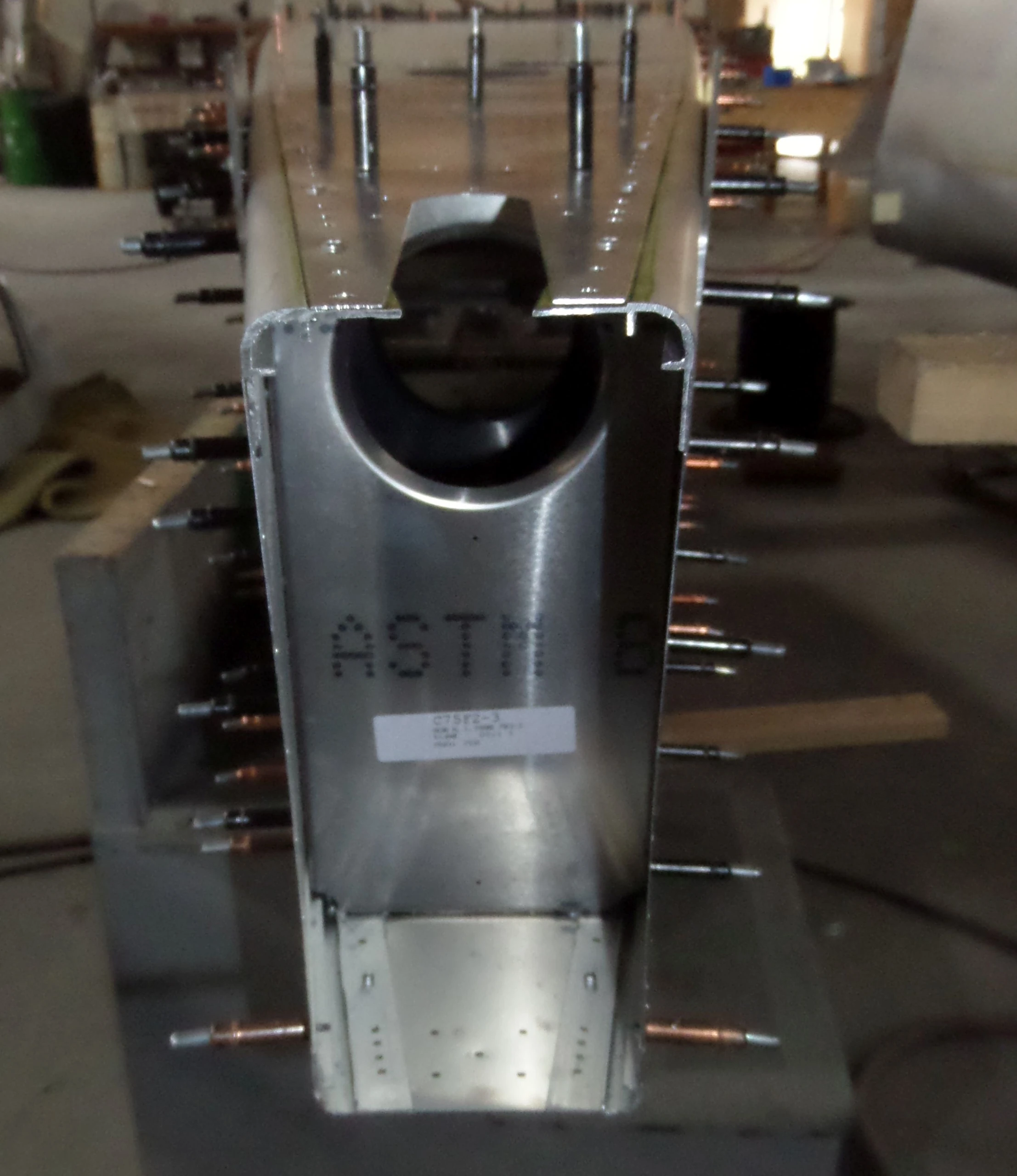

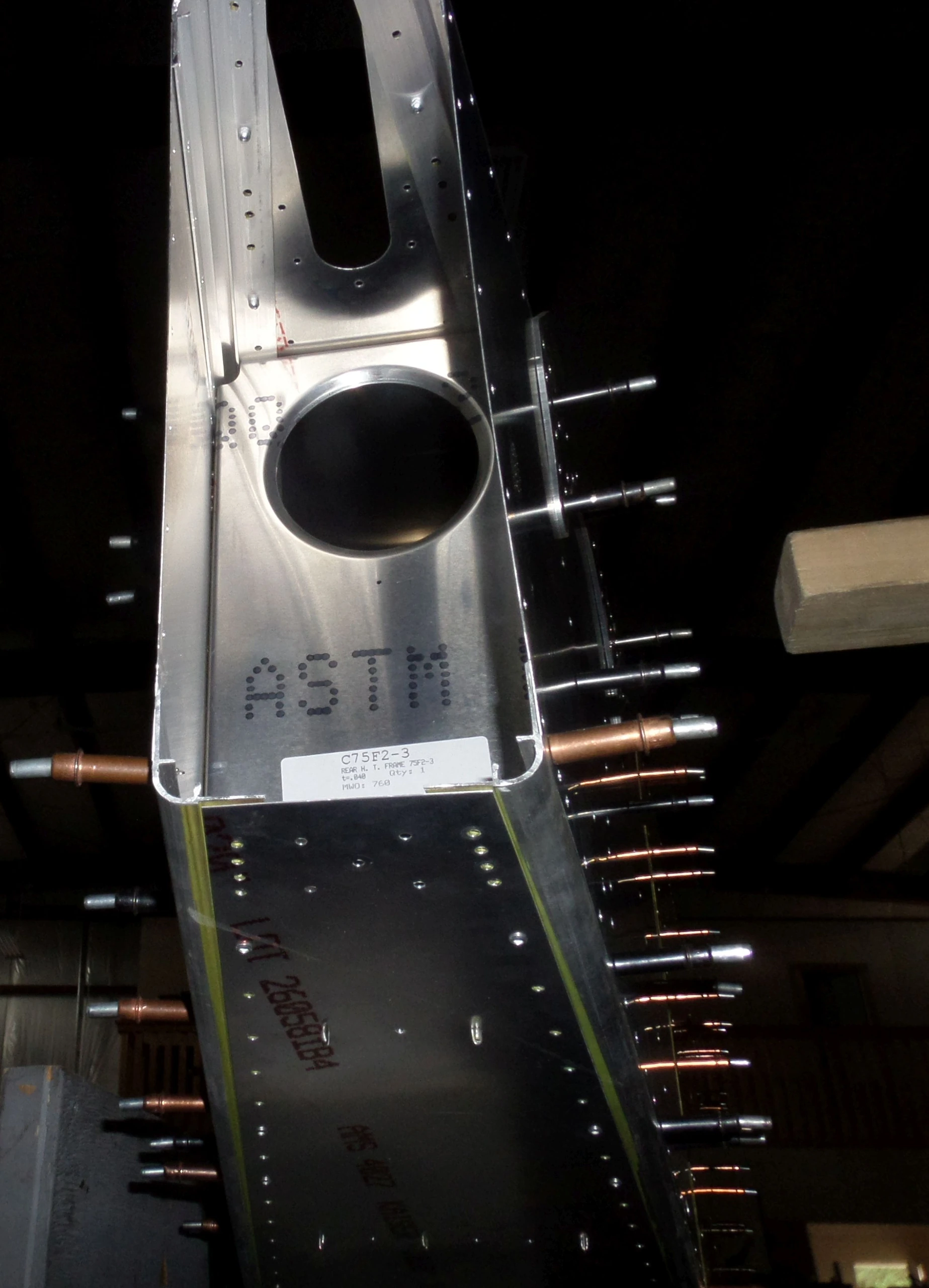

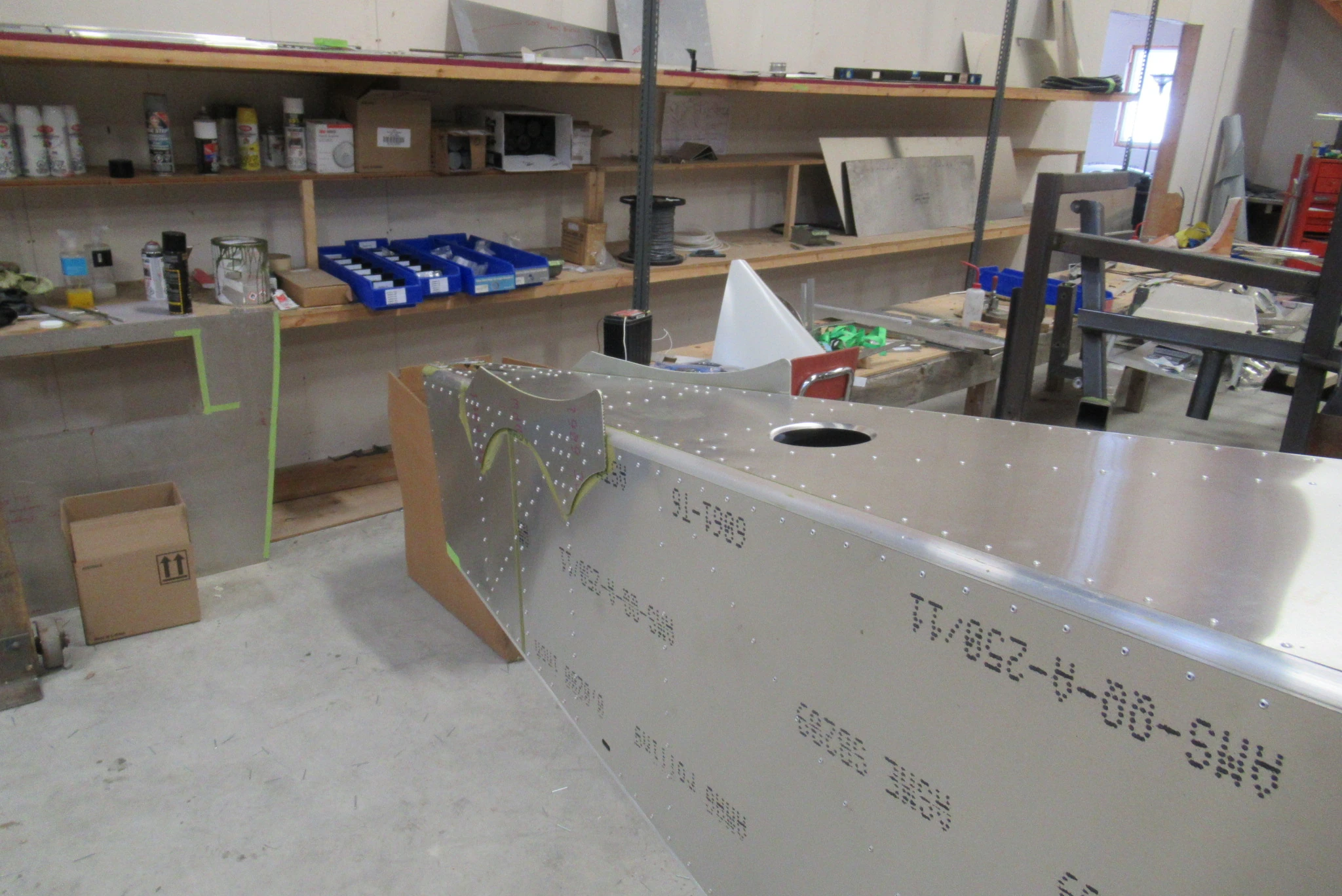

Верхняя пластина шарнира
Деталь по исходному IPL: SD75F2-7 · Количество: 1
Верхняя пластина располагается поверх верхней обшивки.
Сверить со строкой IPL
Отверстие верхнего шарнира
В SD75F2-7 выполняется отверстие 1/4 inch под втулку; см. SD75-ZZ-07.
Сверить со строкой IPL

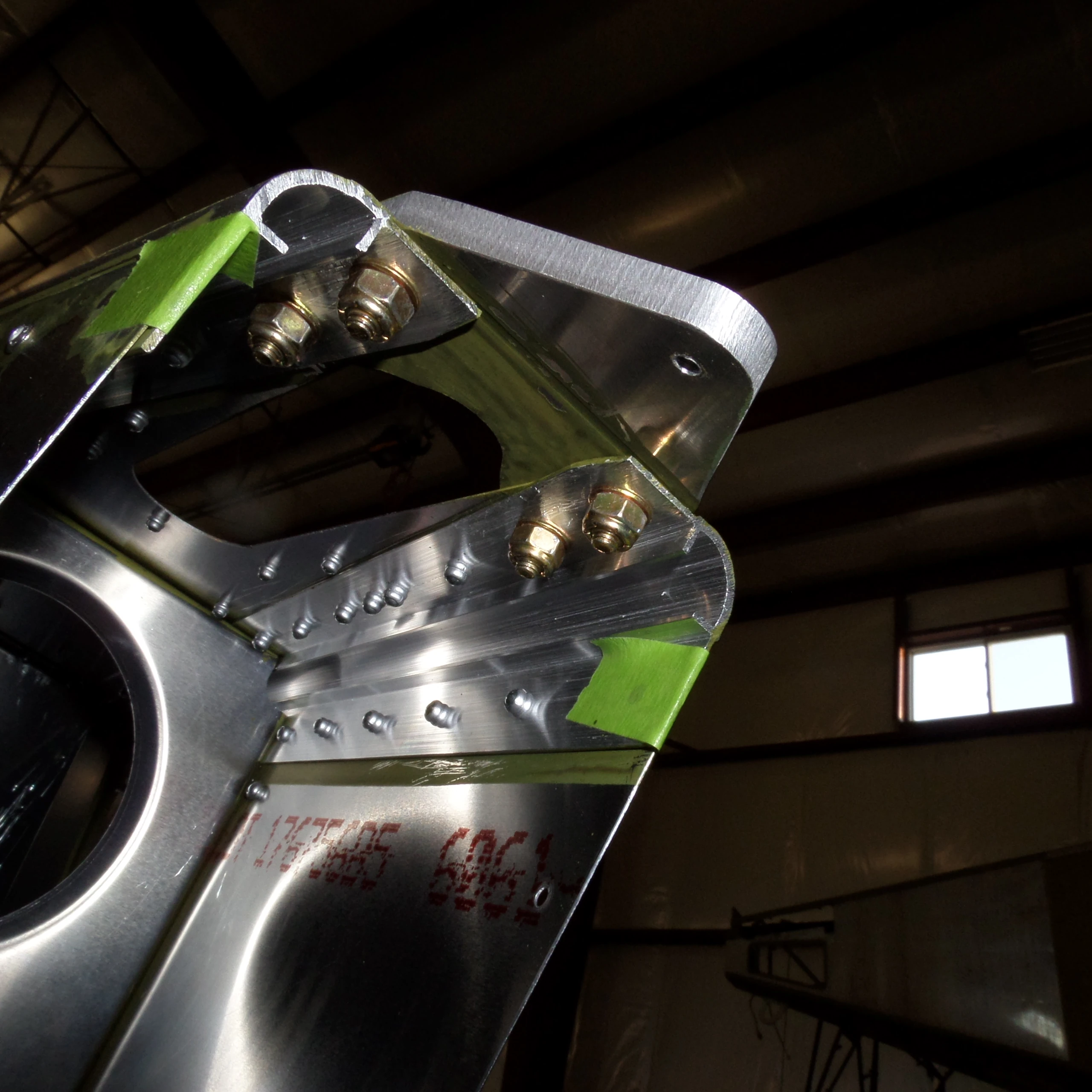

Болты верхней пластины
Деталь по исходному IPL: AN3-6A · Количество: 4
Установите шайбы под головками болтов. Закрепите верхнюю пластину шарнира на продольных профилях болтами.
Сверить со строкой IPL

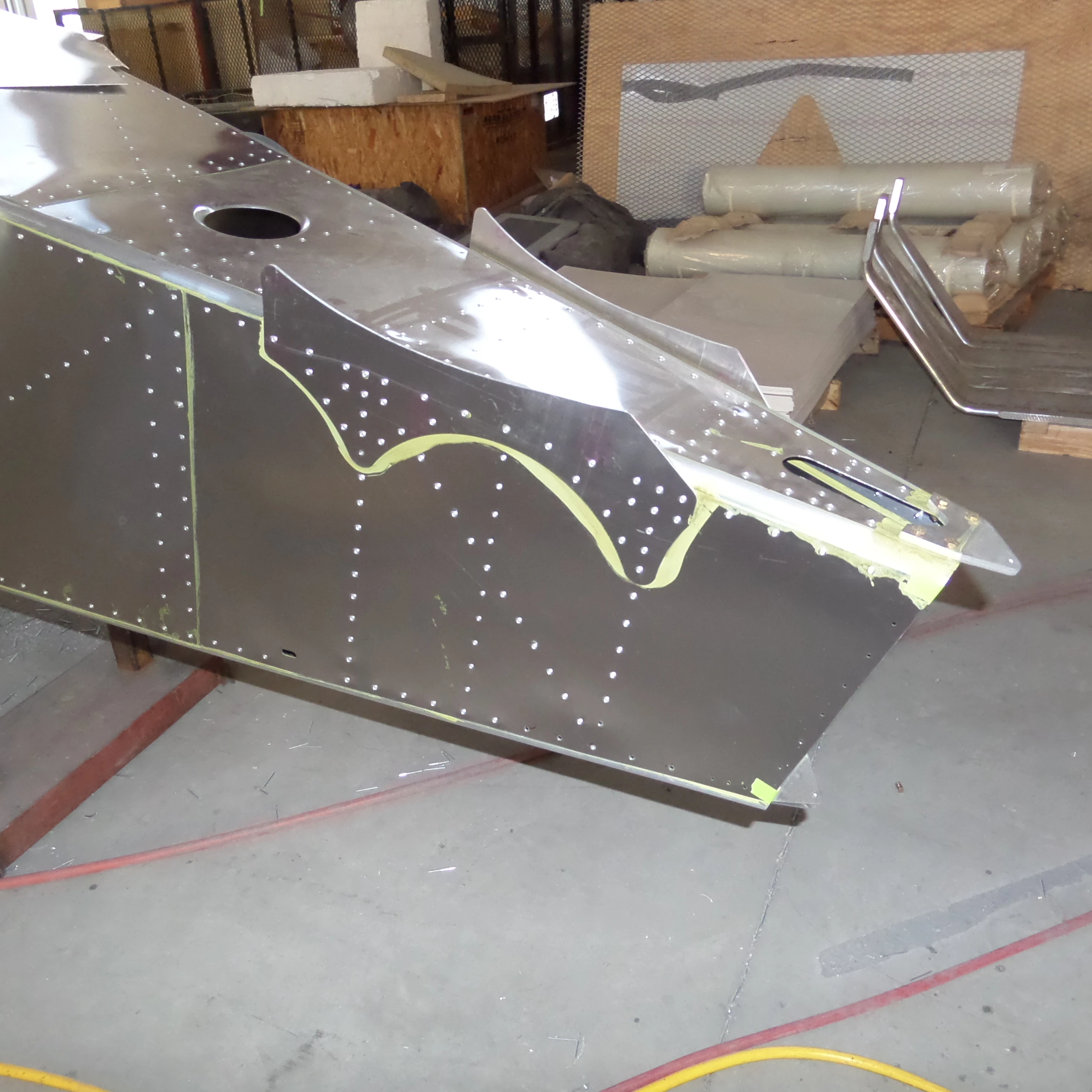

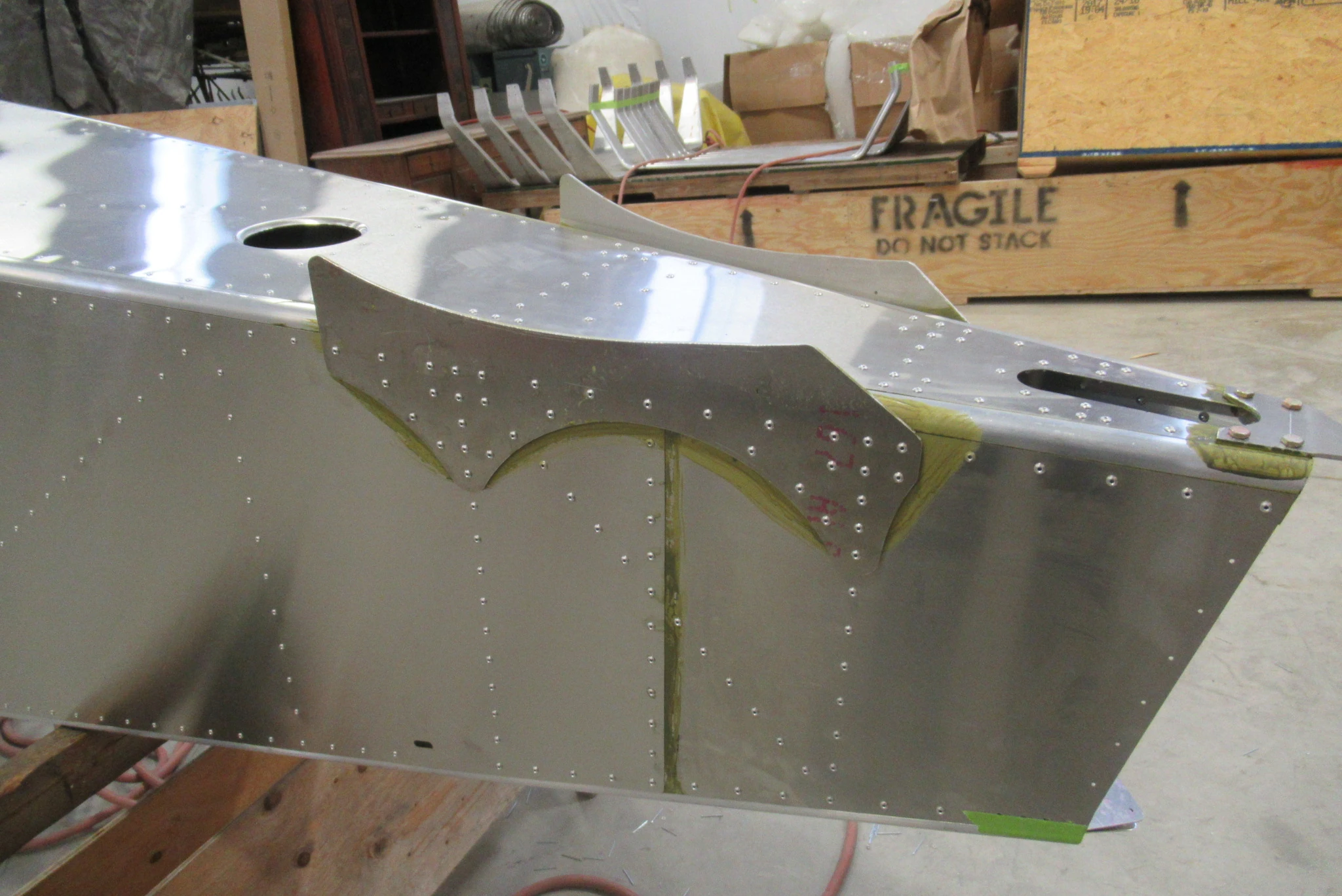

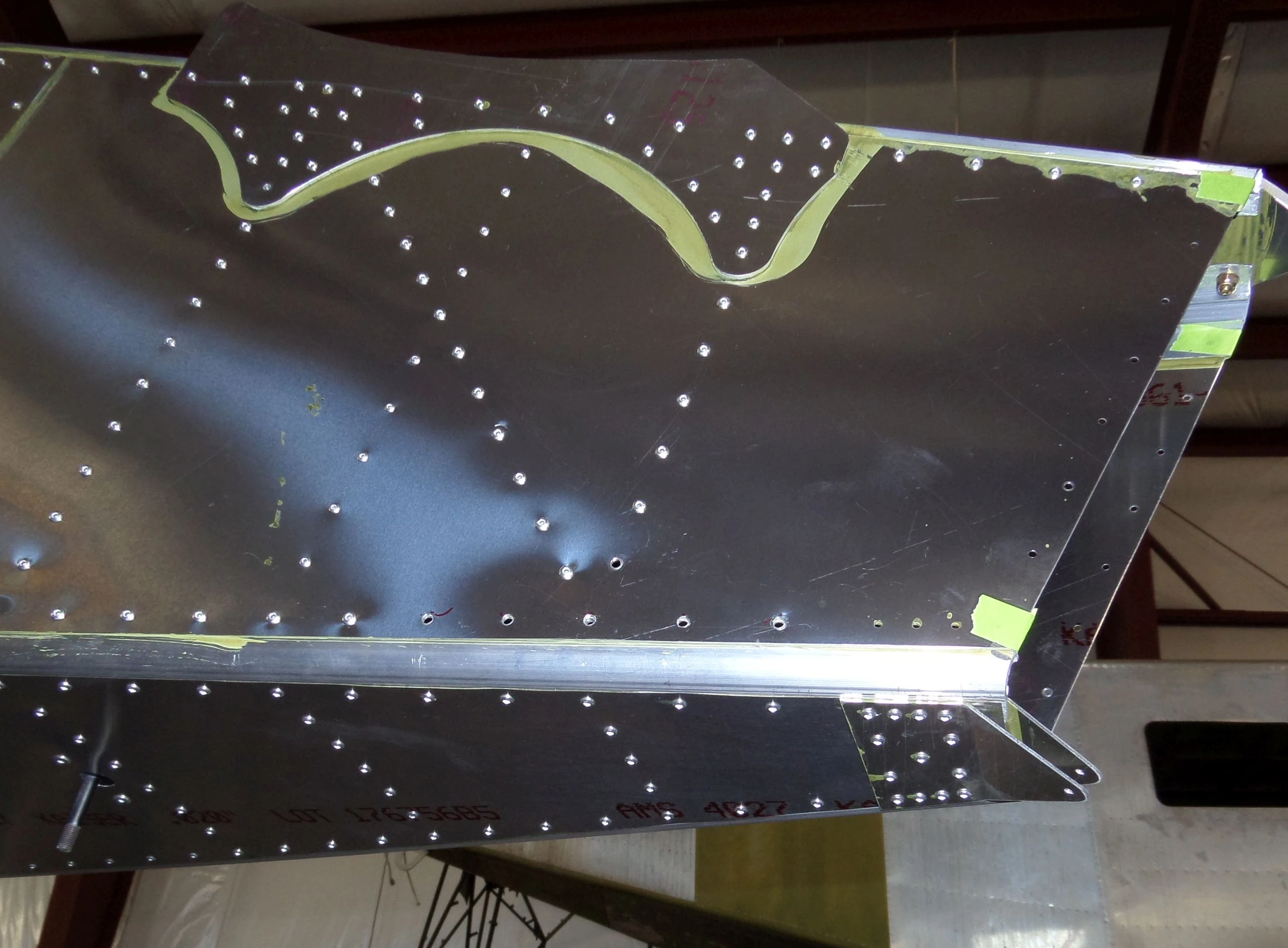

Кронштейны стабилизатора
Деталь по исходному IPL: SD75F2-6 · Количество: 2
Установите кронштейны горизонтального оперения поверх боковых обшивок с Cleco.
Сверить со строкой IPL
Клёпка кронштейнов
Деталь по исходному IPL: A5
Распределение заклёпок A5 — по применимому SD75-FR-10. Добавленное в 2025 году швартовочное кольцо рассматривается отдельно в примечании к редакции.
Сверить со строкой IPL

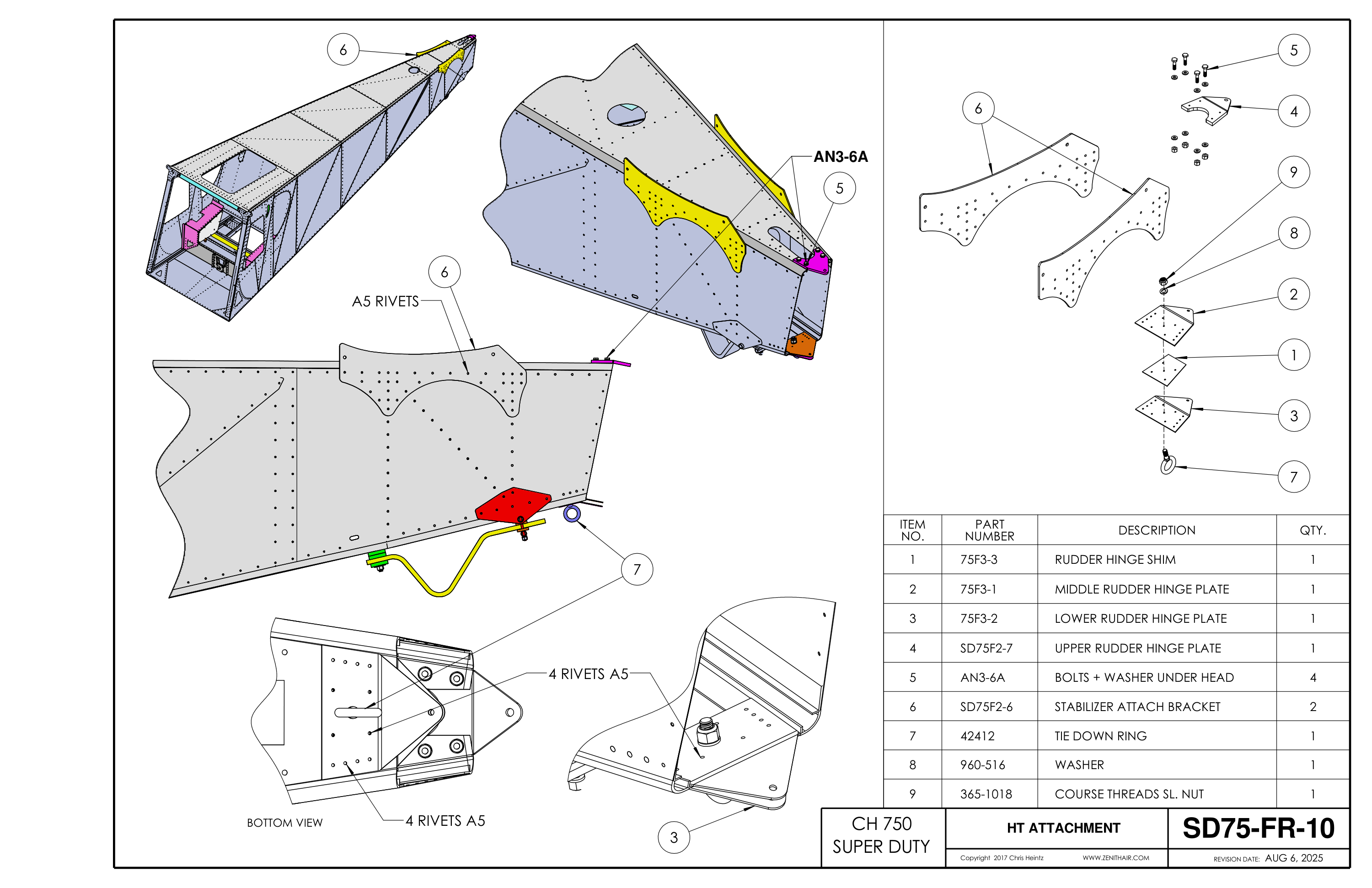

Сборочный чертёж SD75-FR-10
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
