IPL FR-9 · REVISION: SEPT 30, 2025. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
IPL от 30.09.2025 уже отражает одночастную обшивку SD75F2-1. Лист SD75-FR-09 от 09.09.2025: поперечные и диагональные уголки ориентированы сгибом вперёд, позиции 1–9.

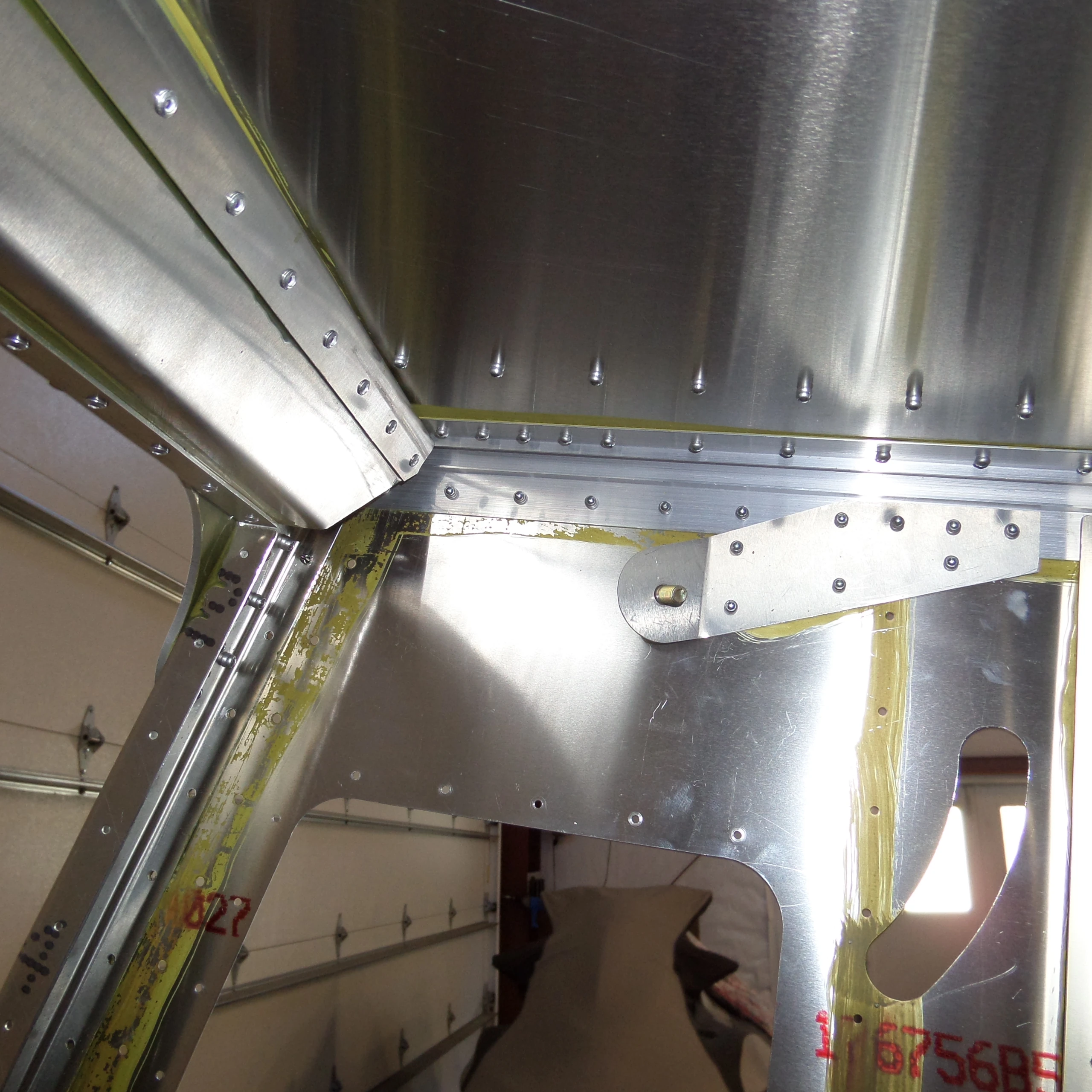

На фотографии отдельно проверяется, что верхний продольный профиль не касается заднего крепления крыла. Накладки и болты плечевых ремней сверяйте с обновлённым SD75-FR-08.
Порядок установки по IPL

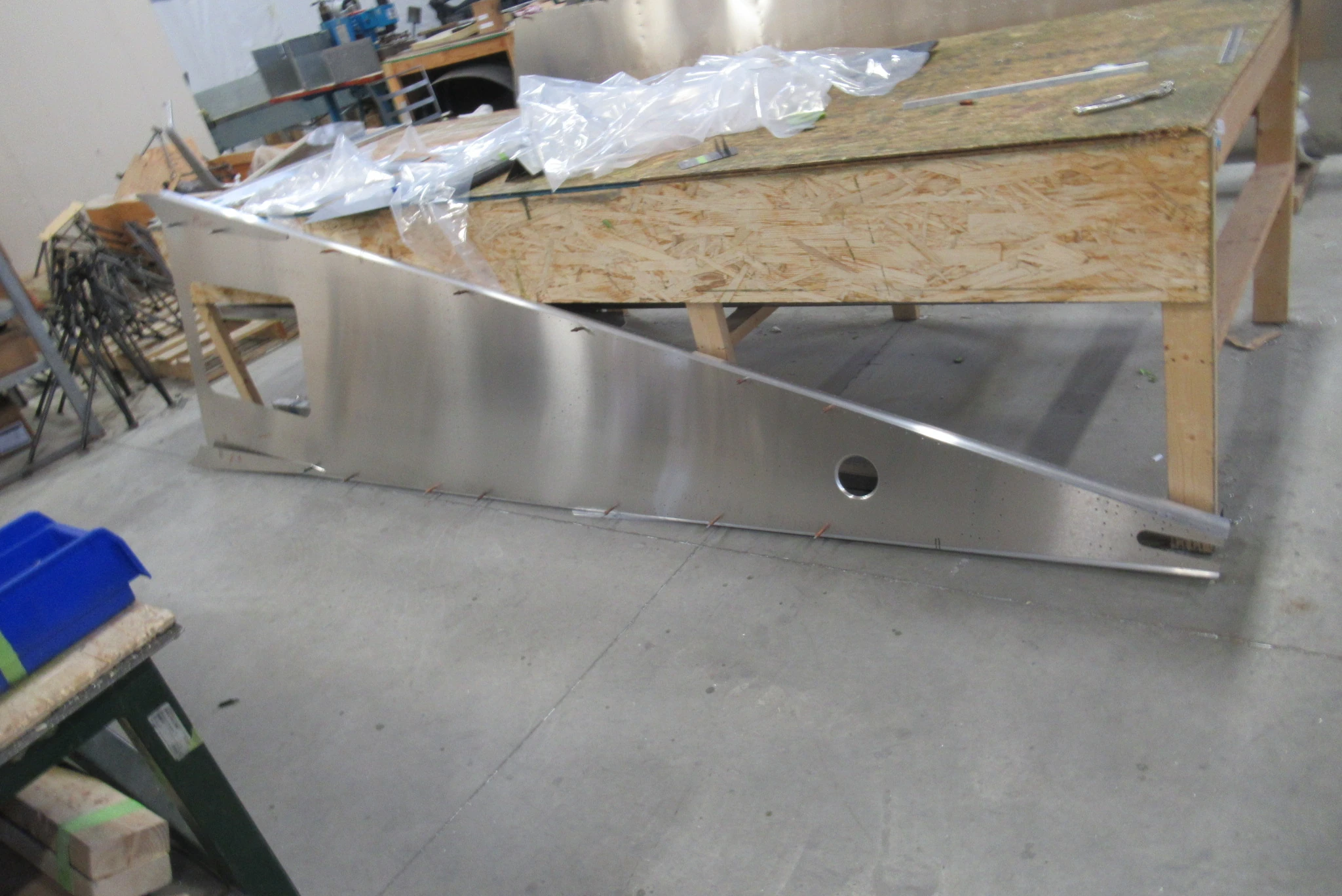

Верхняя обшивка
Деталь по исходному IPL: SD75F2-1 · Количество: 1
Пометьте верхнюю сторону. Для установки уголков обшивка лежит плоско на верстаке.
Сверить со строкой IPL

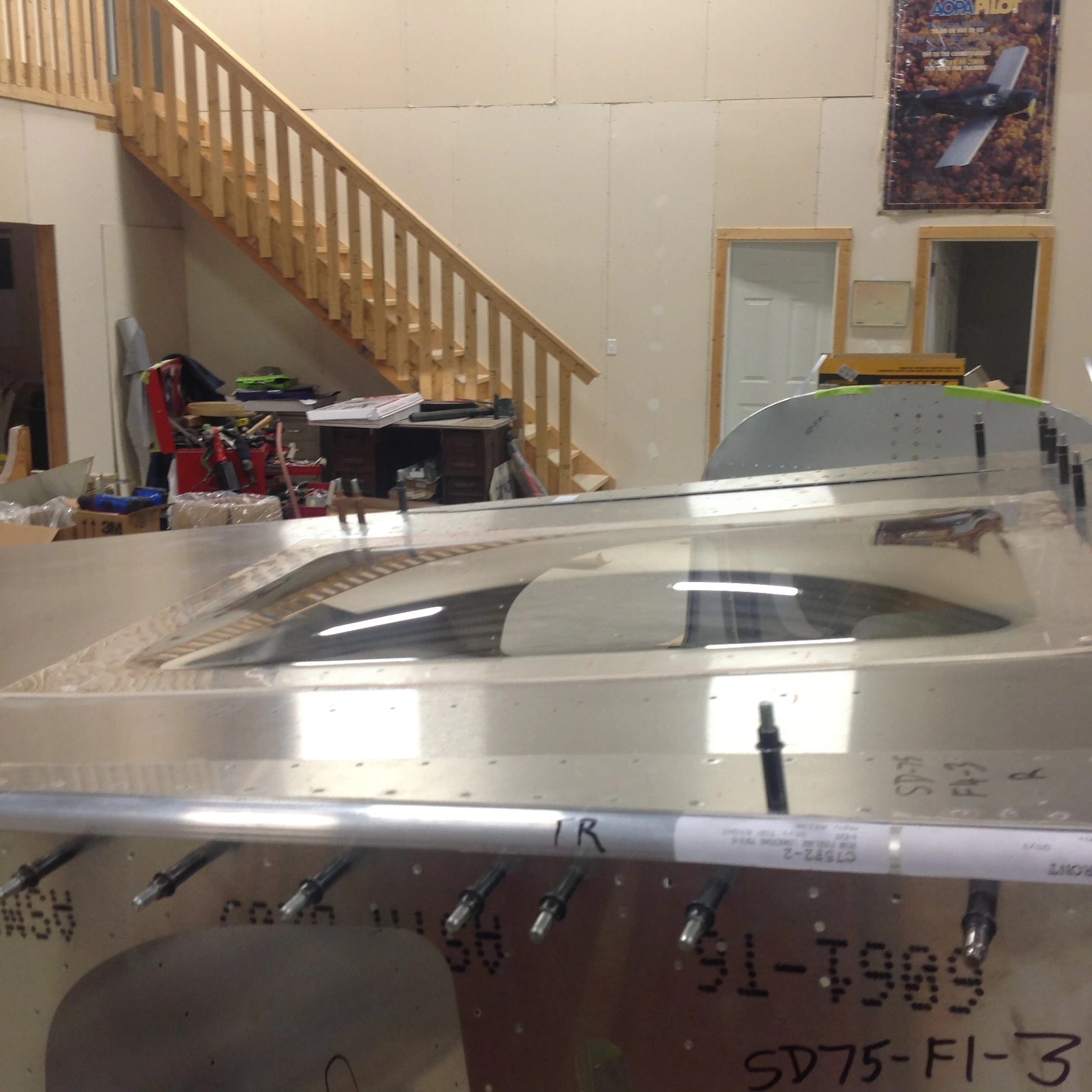

Верхние продольные профили
Деталь по исходному IPL: C75F2-2 · Количество: 1TR+1TL
Соедините левый и правый продольные профили с обшивкой Cleco.
Сверить со строкой IPL
Первый поперечный уголок
Деталь по исходному IPL: SD75F20-3 · Количество: 1
Соедините уголок с обшивкой Cleco; позиция №4.
Сверить со строкой IPL
Второй поперечный уголок
Деталь по исходному IPL: SD75F20-5 · Количество: 1
Соедините уголок с обшивкой Cleco; позиция №6.
Сверить со строкой IPL
Третий поперечный уголок
Деталь по исходному IPL: SD75F20-7 · Количество: 1
Соедините уголок с обшивкой Cleco; позиция №8.
Сверить со строкой IPL

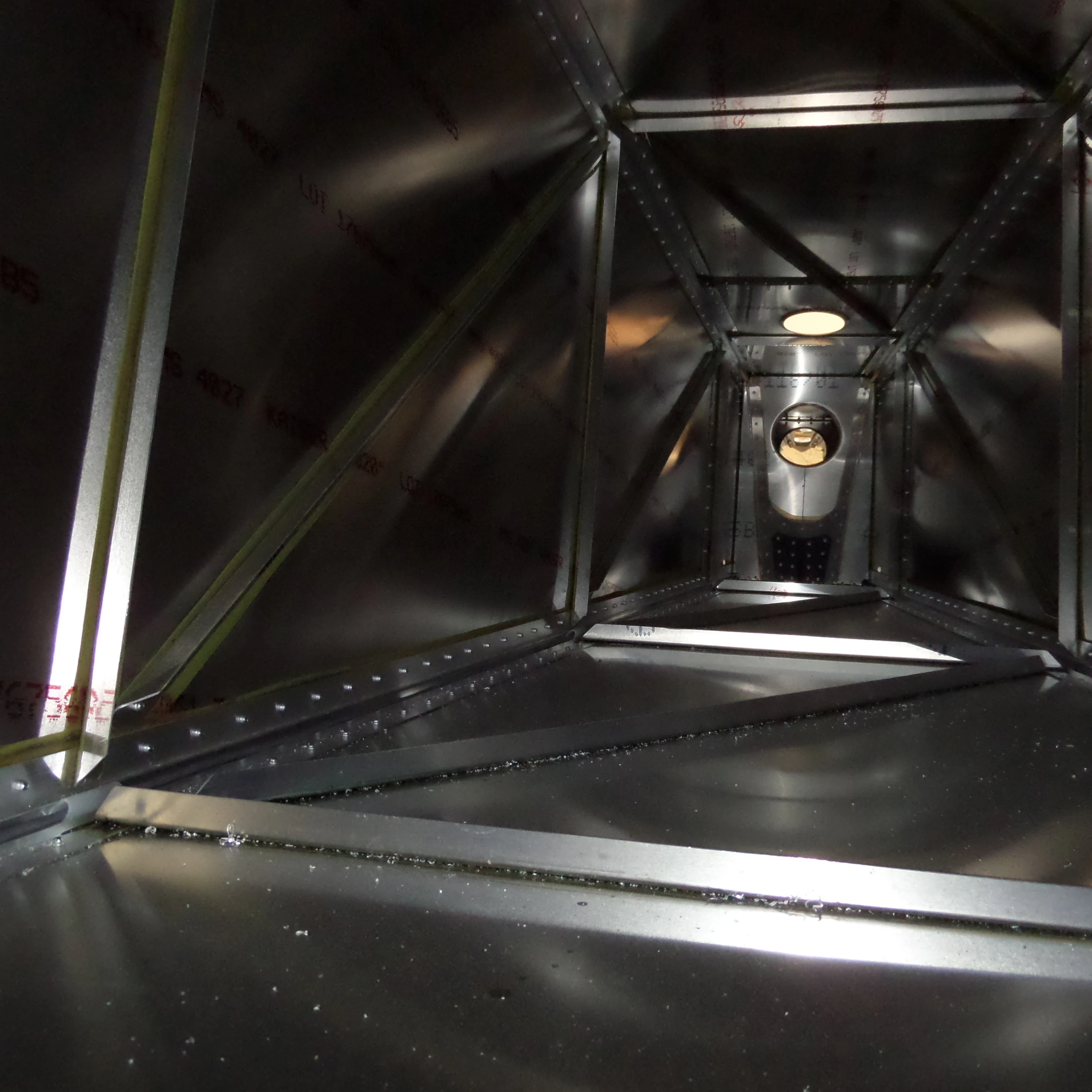

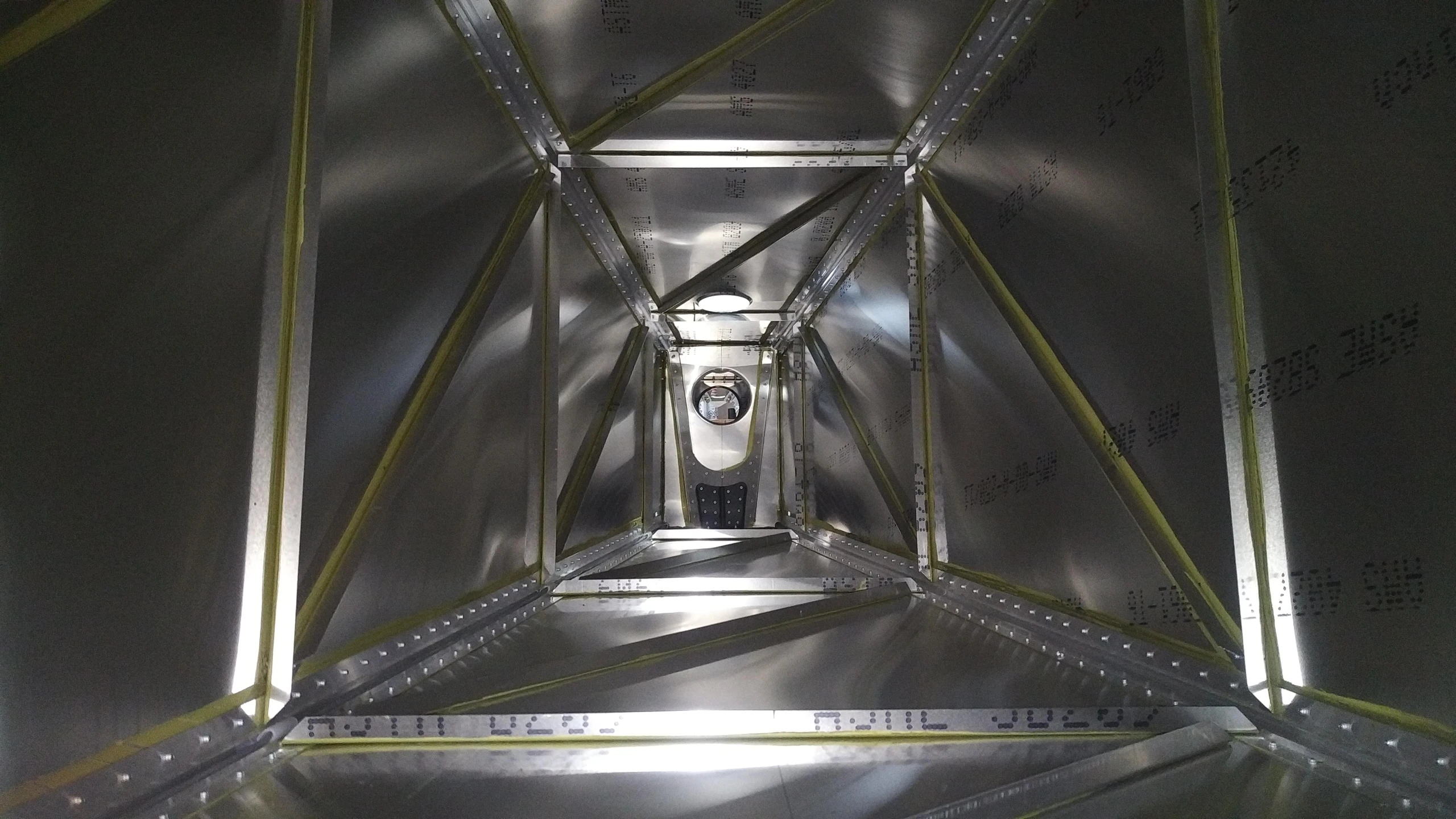

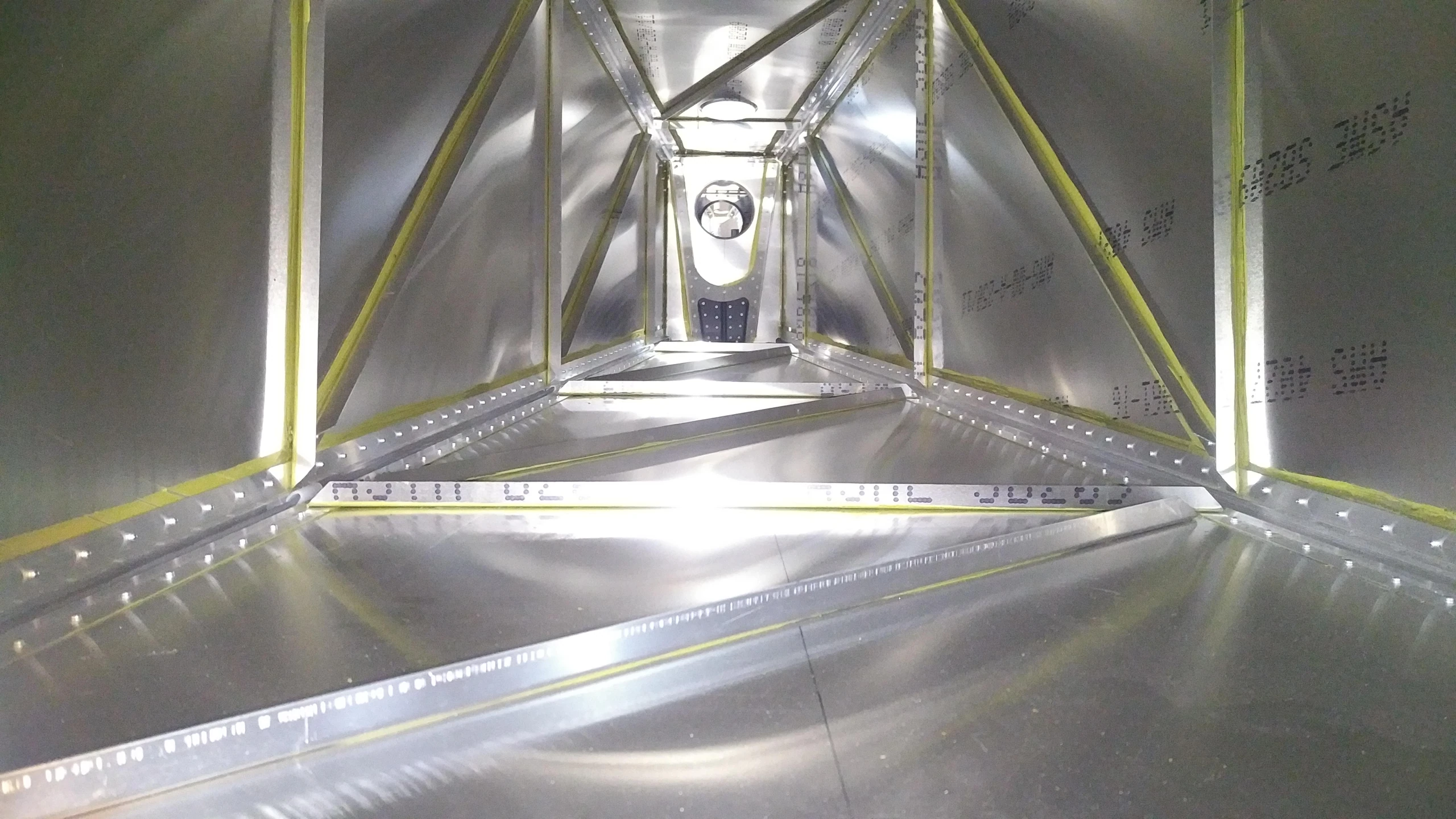

Первый диагональный уголок
Деталь по исходному IPL: SD75F20-2 · Количество: 1
Соедините уголок с обшивкой Cleco, сгибом вперёд; позиция №3.
Сверить со строкой IPL
Второй диагональный уголок
Деталь по исходному IPL: SD75F20-4 · Количество: 1
Соедините уголок с обшивкой Cleco, сгибом вперёд; позиция №5.
Сверить со строкой IPL
Третий диагональный уголок
Деталь по исходному IPL: SD75F20-6 · Количество: 1
Соедините уголок с обшивкой Cleco, сгибом вперёд; позиция №7.
Сверить со строкой IPL

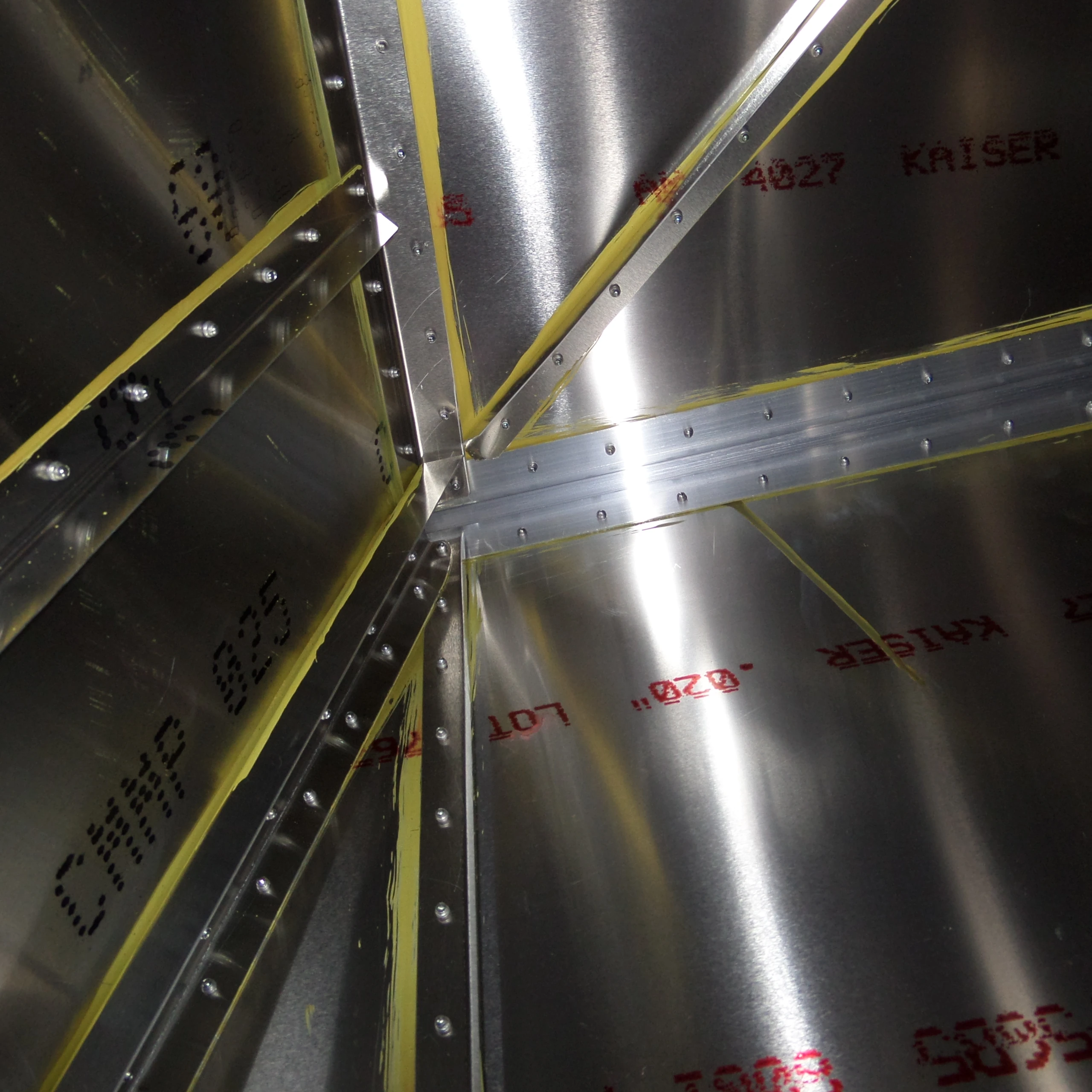

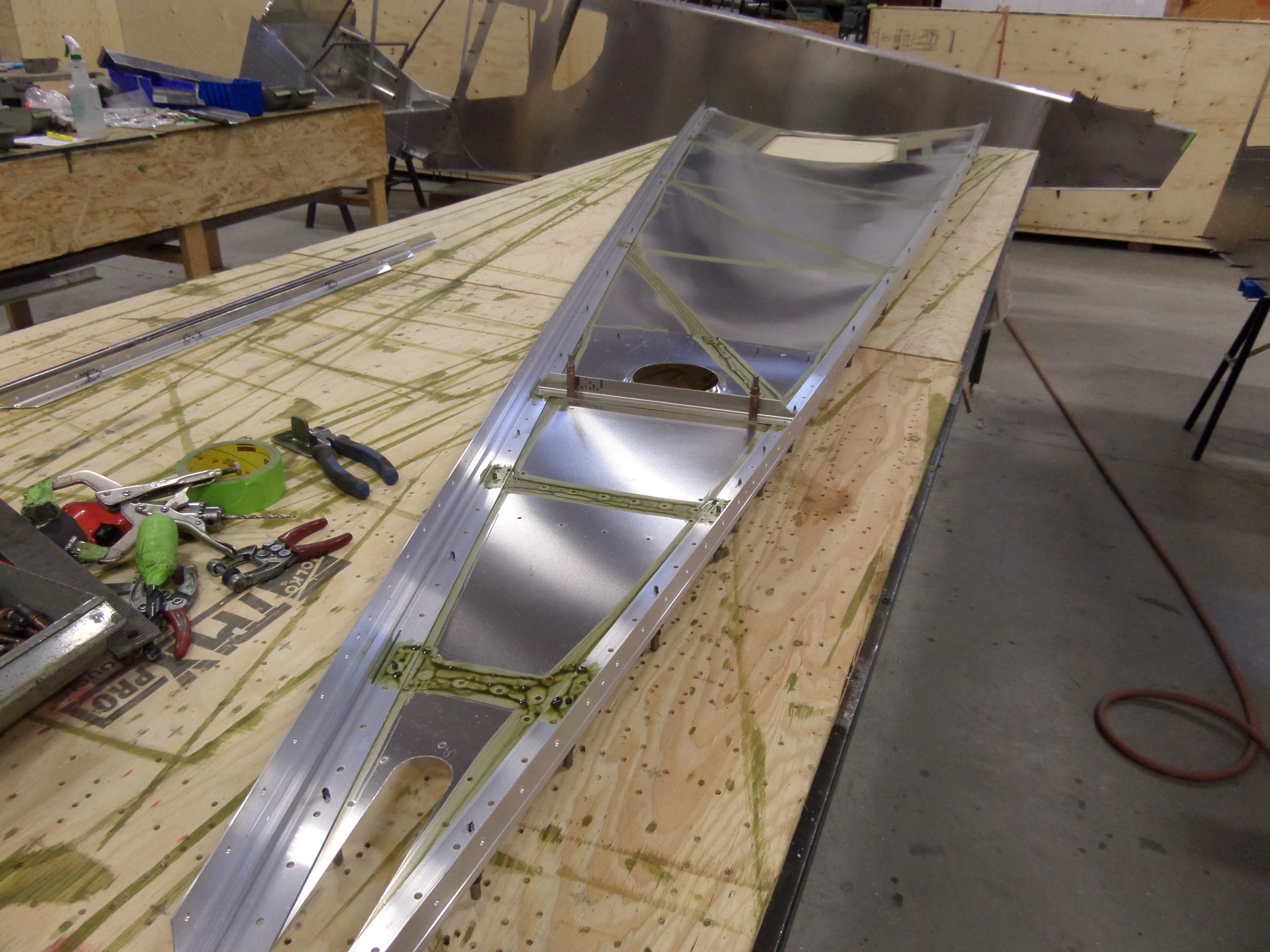

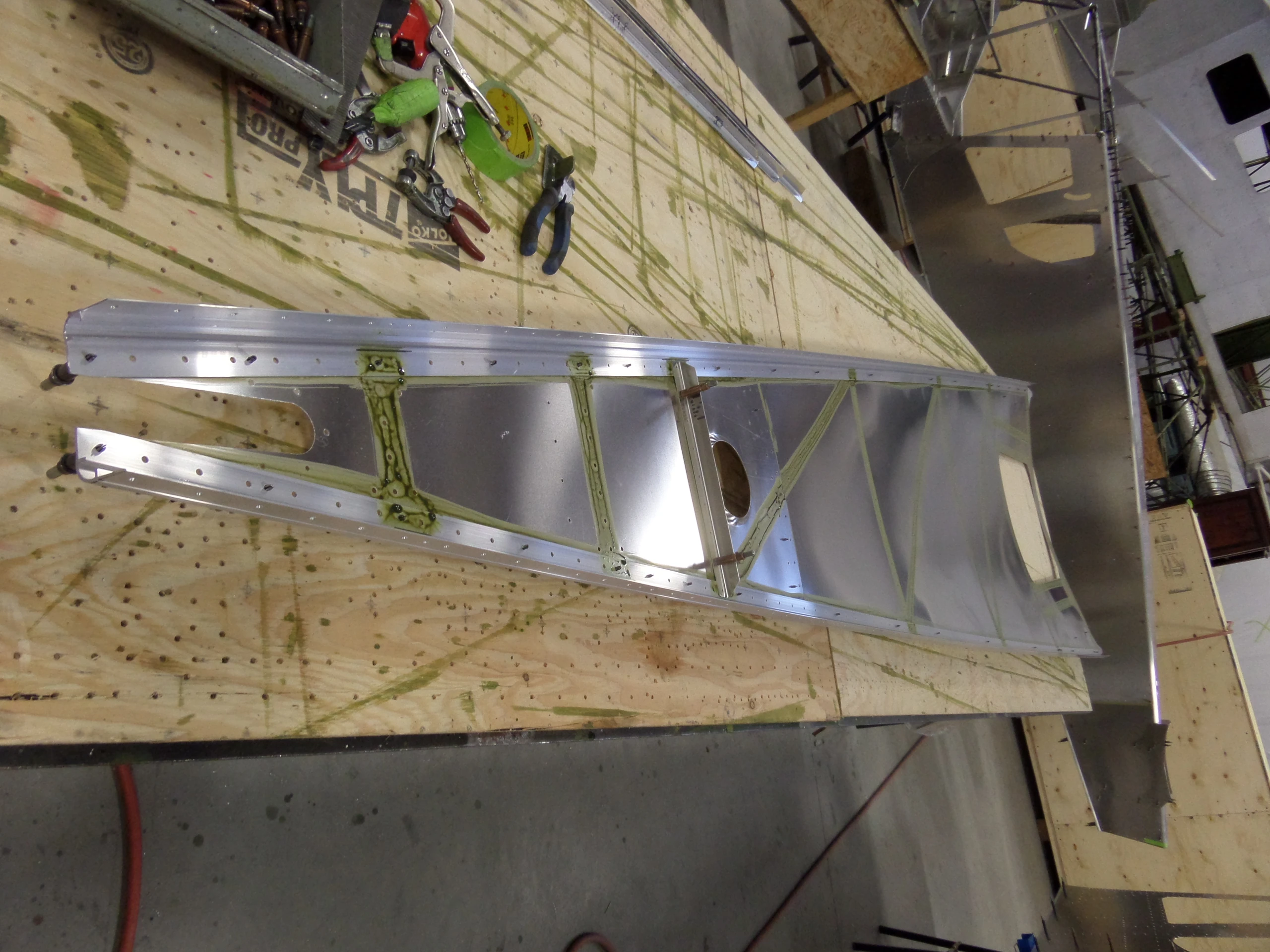

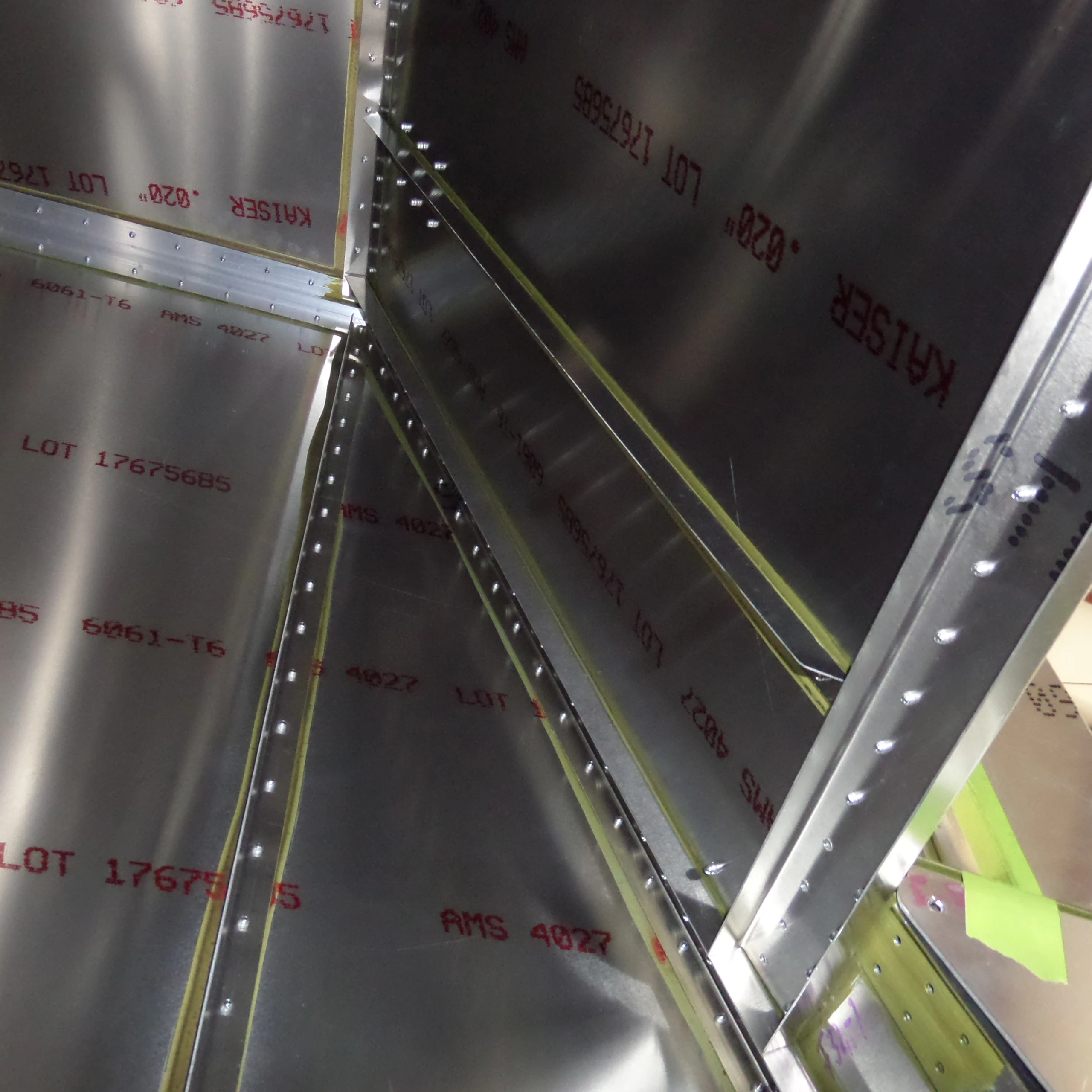

Клёпка уголков верхней обшивки
Деталь по исходному IPL: A4
Приклепайте диагональные и поперечные уголки A4. Не устанавливайте заклёпки в отверстия #20 впереди и сзади: позади последнего поперечного и впереди первого диагонального уголков. Продольные профили клепайте от переда к хвосту.
Сверить со строкой IPL

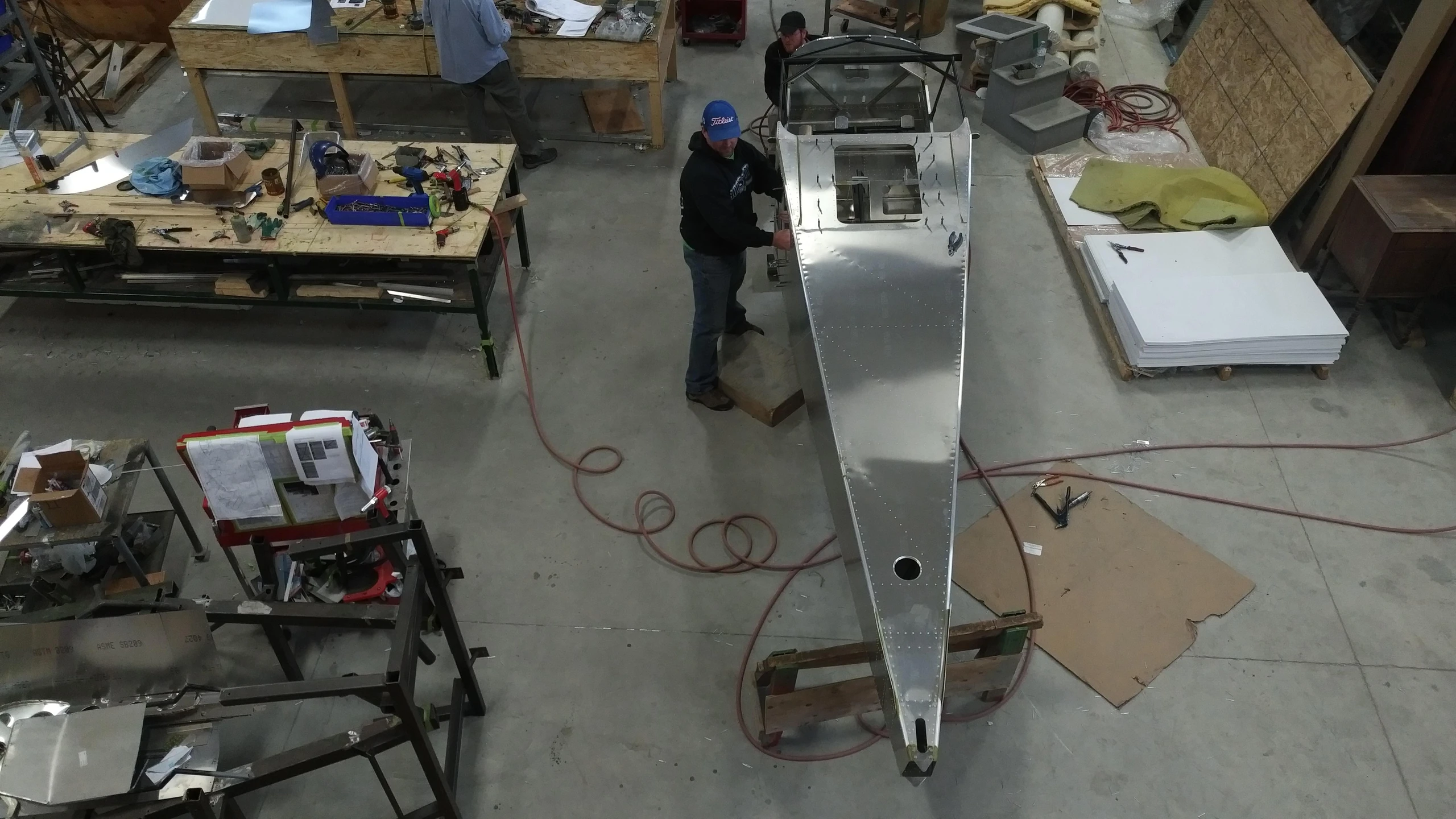

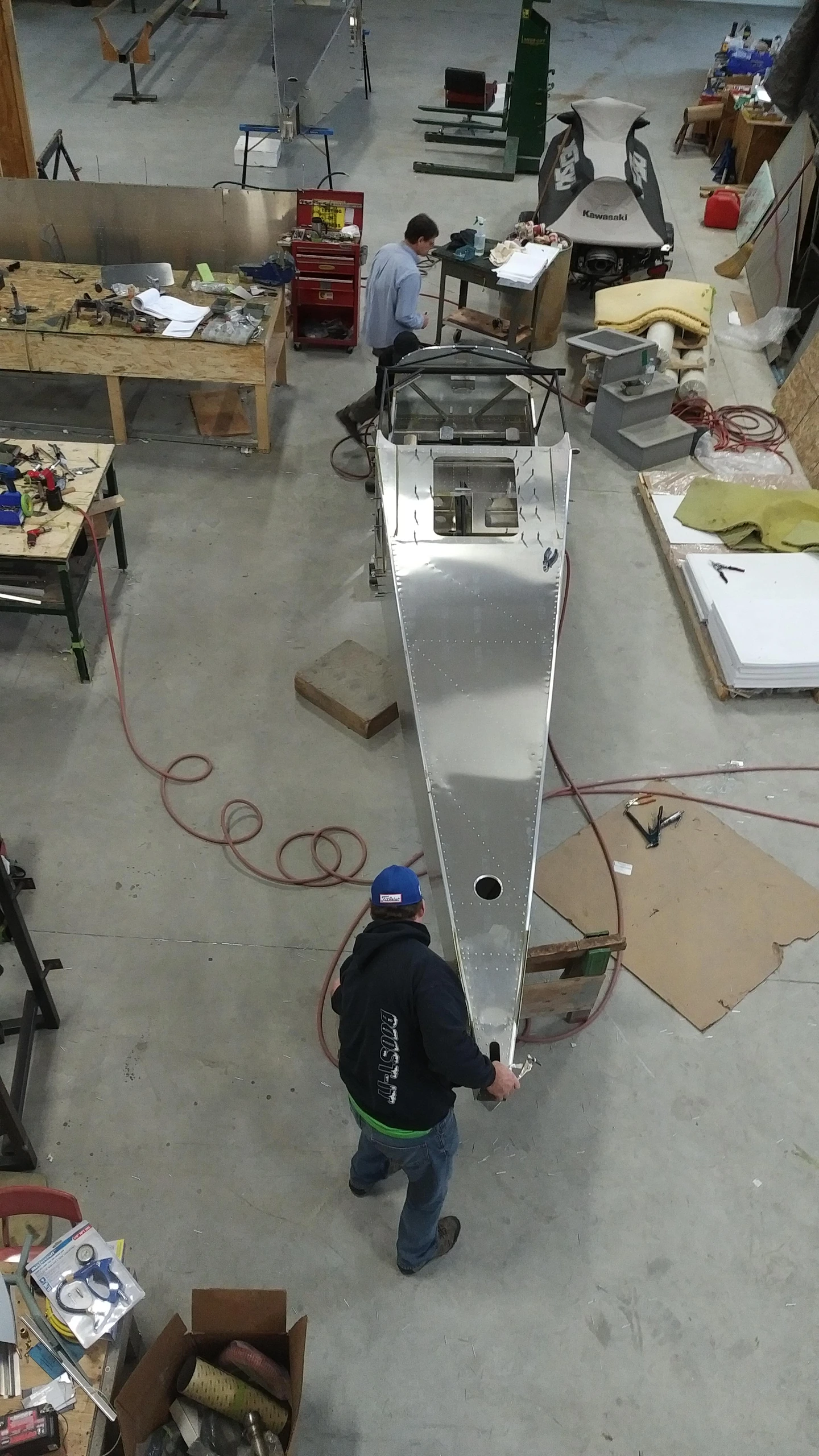

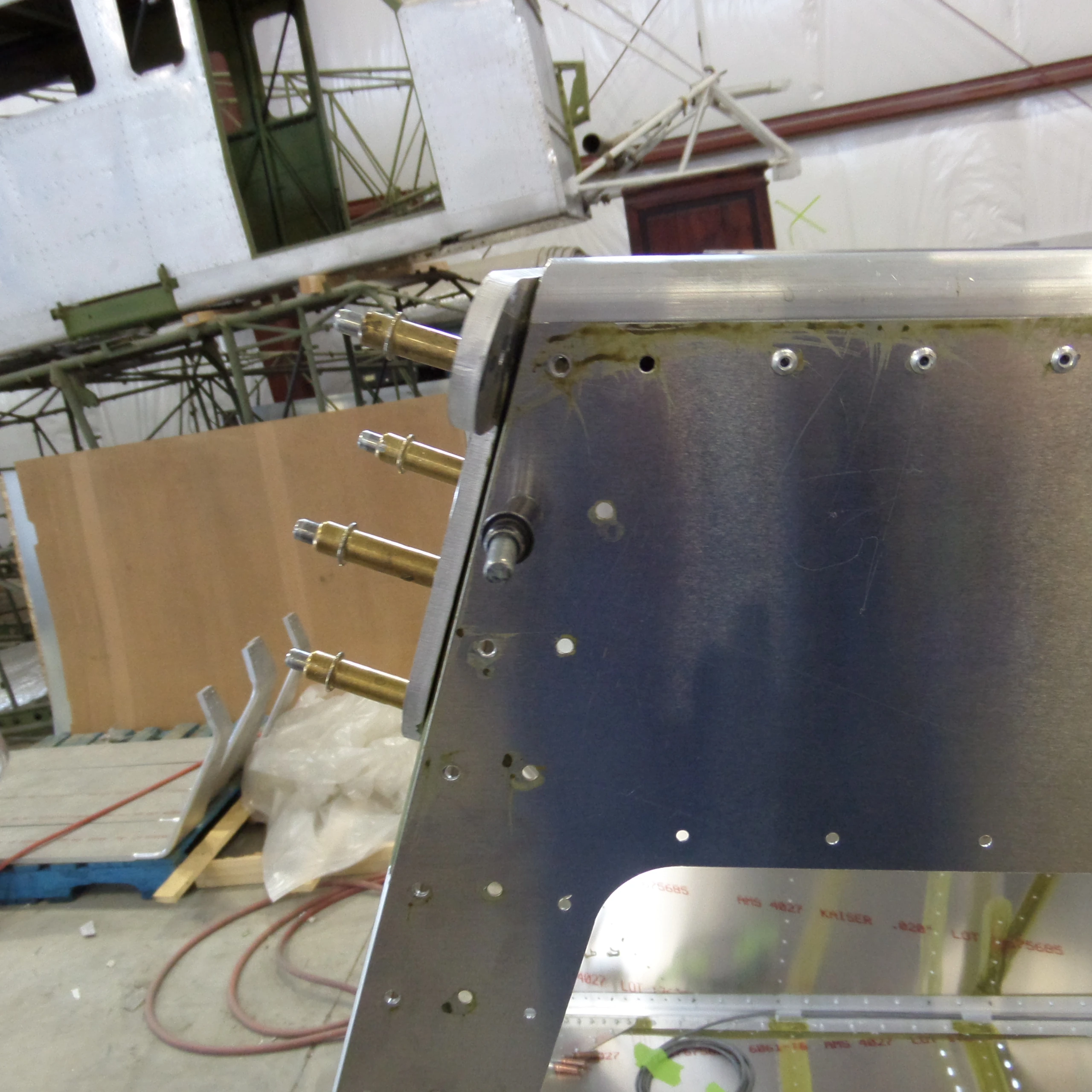

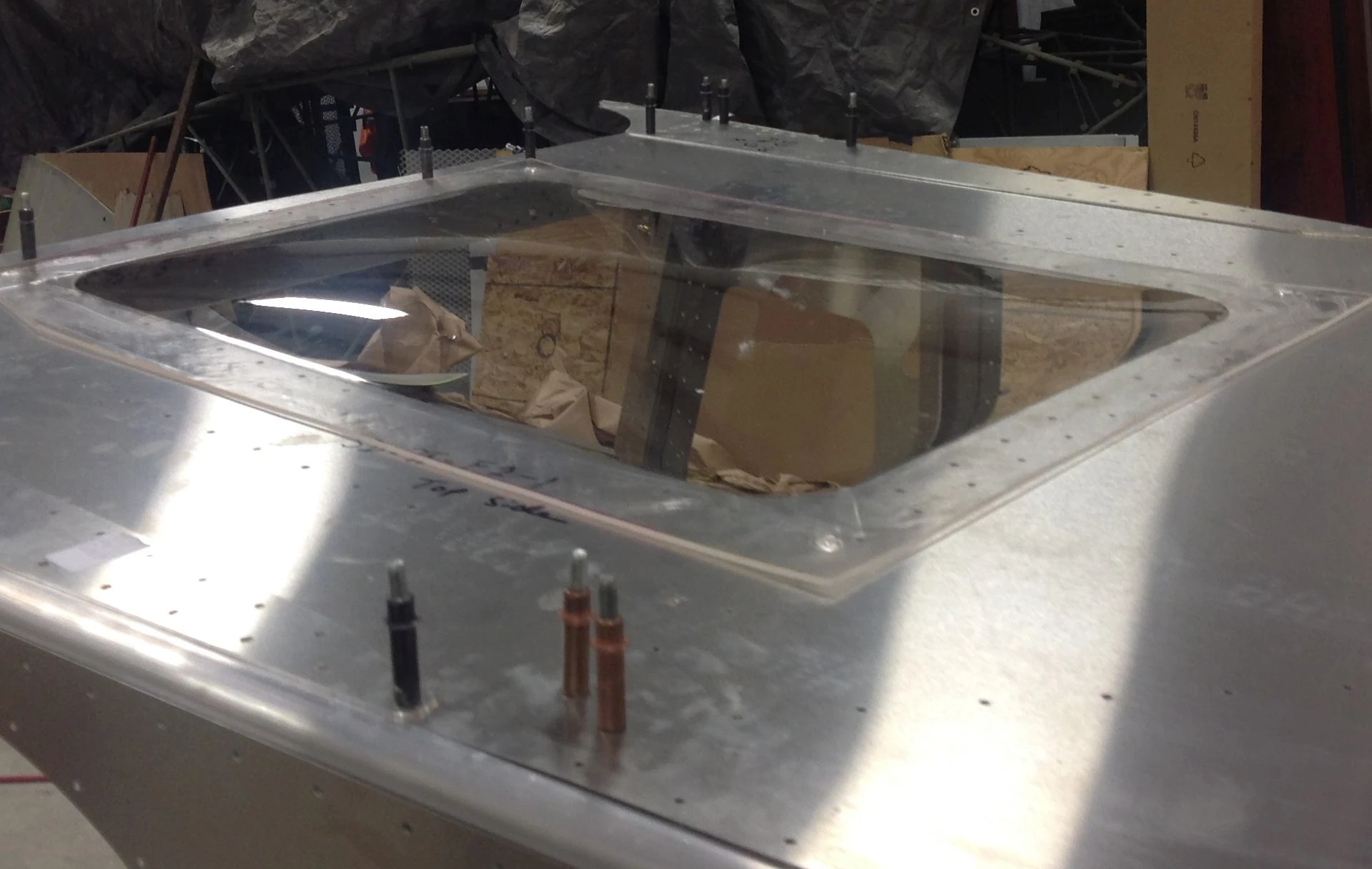

Установка верхней обшивки на фюзеляж
Боковая обшивка находится снаружи верхних продольных профилей. Устанавливайте Cleco от переда к хвосту примерно через одно отверстие.
Сверить со строкой IPL

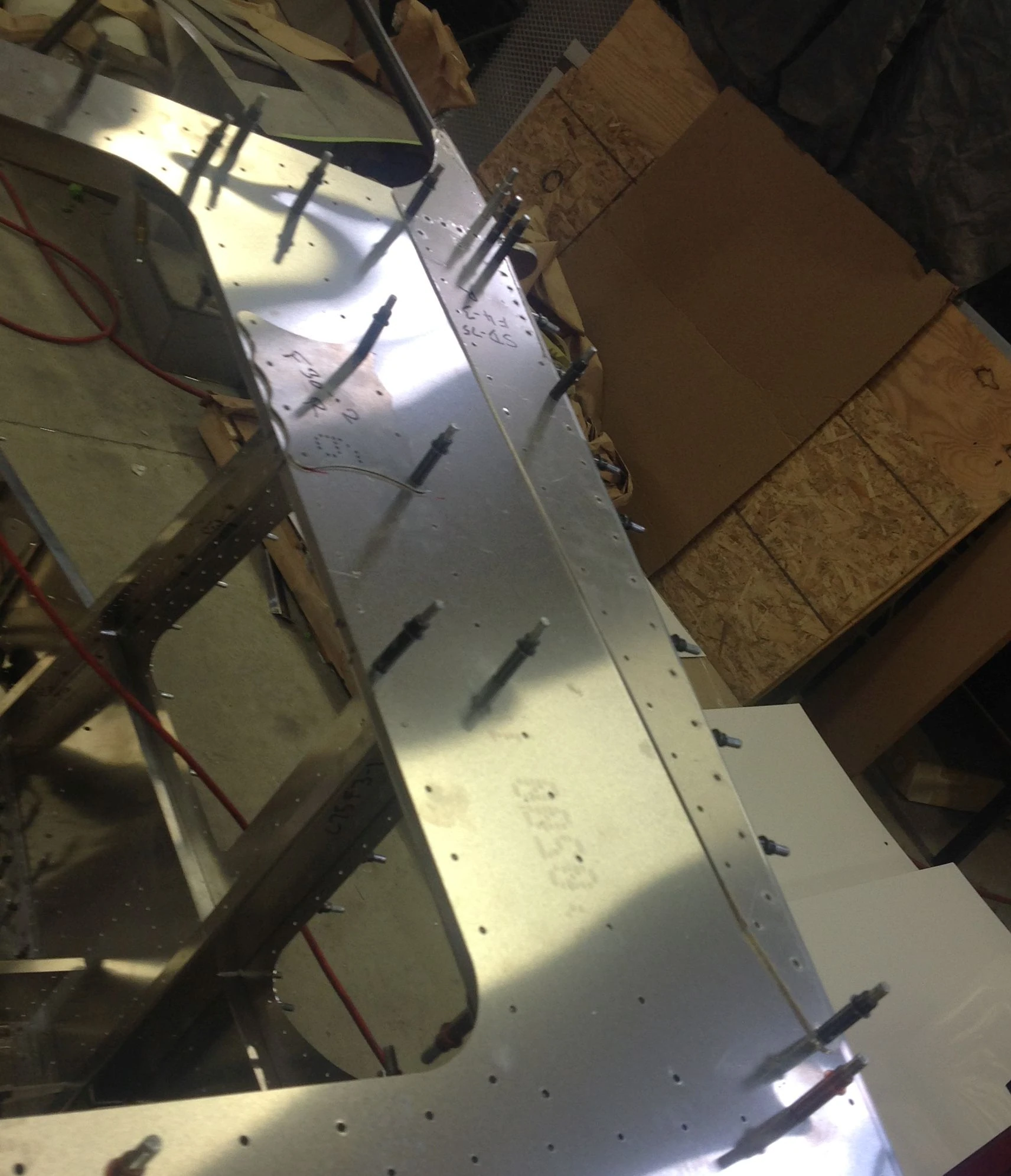

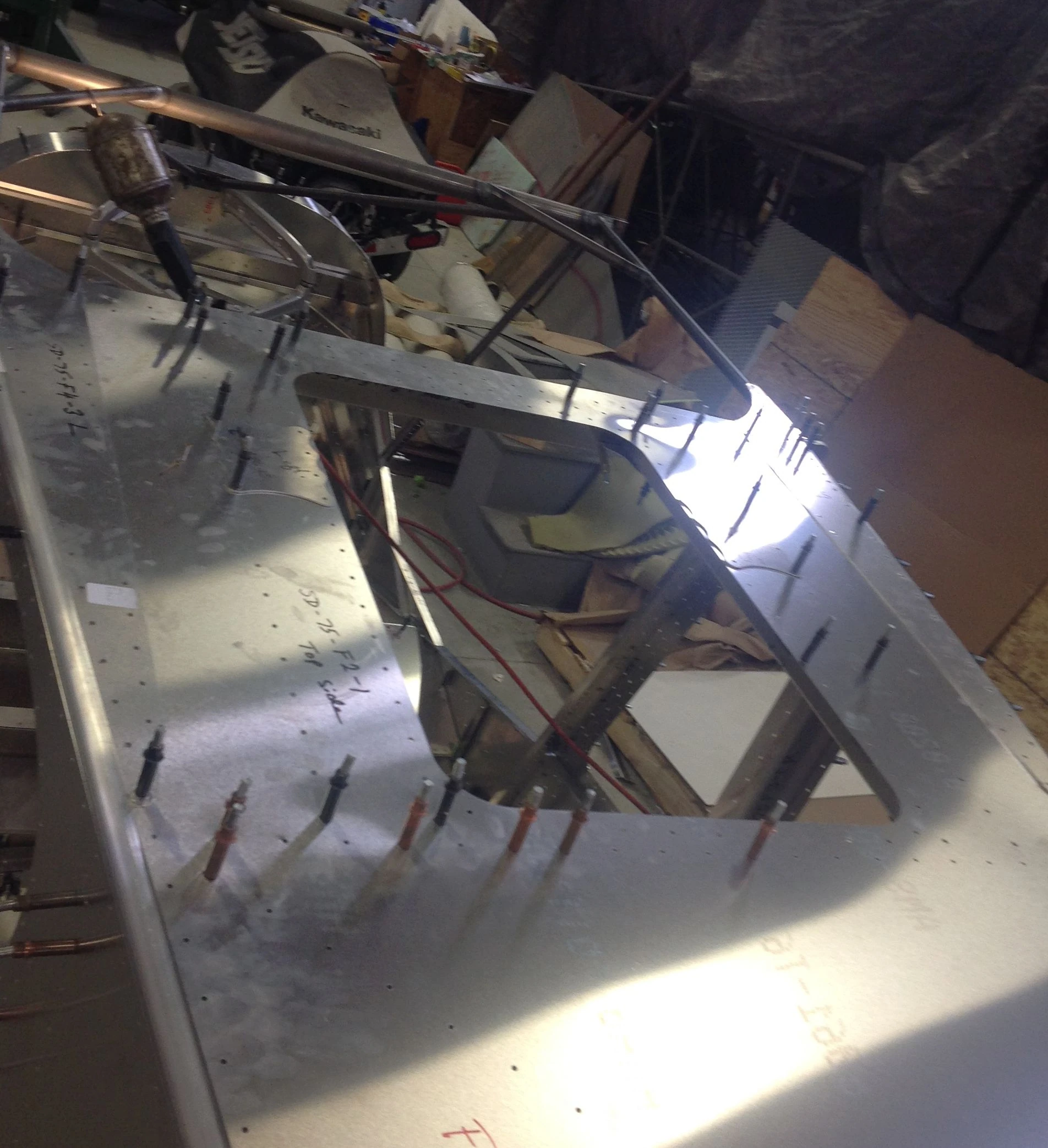

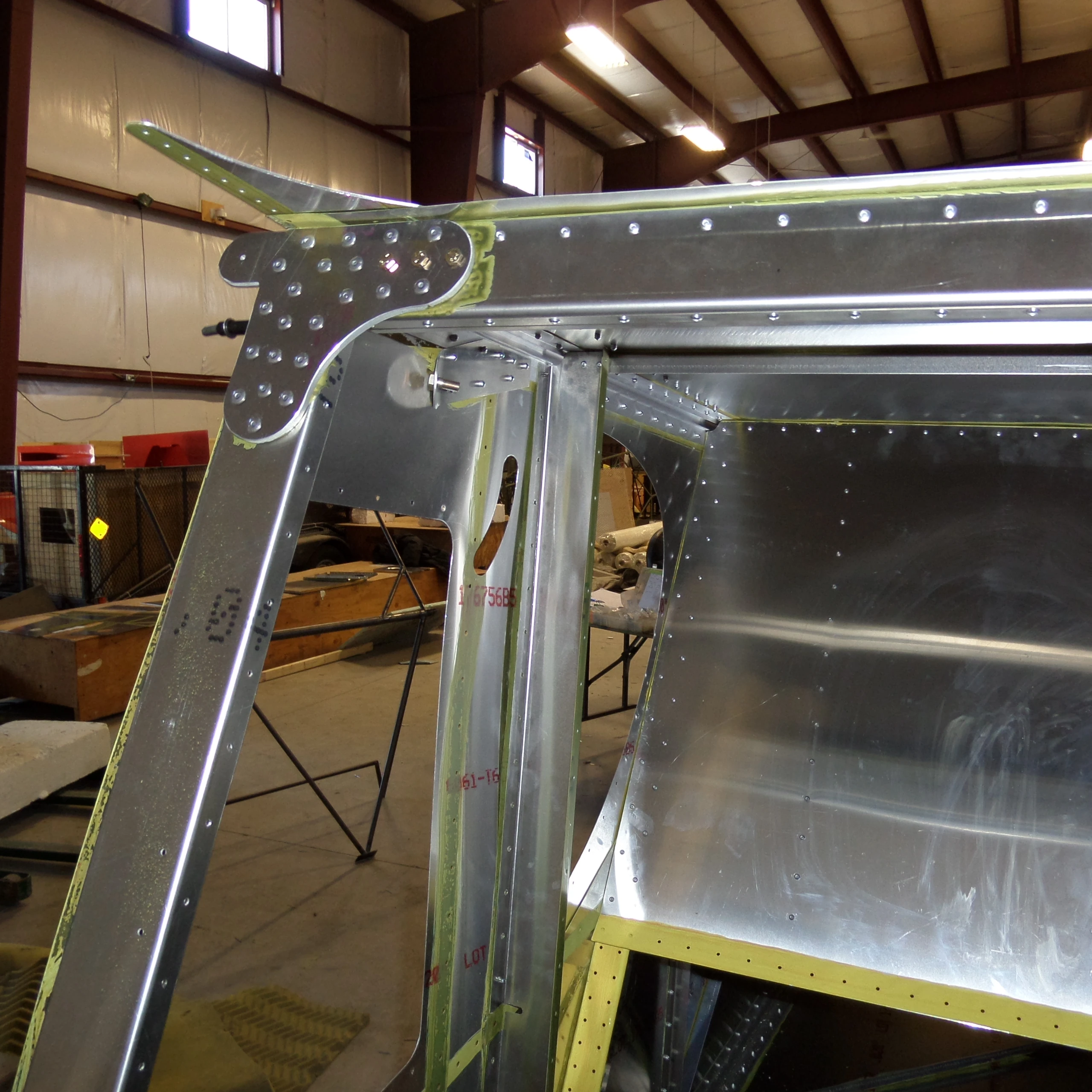

Верхние косынки
Деталь по исходному IPL: SD75F4-3 · Количество: 2
Установите косынки поверх верхних обшивок с Cleco #20. Ссылка SD75-FC-92 в IPL содержит вероятную опечатку; нужный лист соединения кабины проверяйте по действующему перечню, не подбирайте по номеру наугад.
Сверить со строкой IPL
Наружные усиления обшивки
Деталь по исходному IPL: SD75F30-2 · Количество: 2
Усиления располагаются поверх верхней обшивки. Соедините профили с обшивкой Cleco.
Сверить со строкой IPL
Клёпка обшивки к профилям
Деталь по исходному IPL: A5
Соедините верхнюю обшивку с профилями A5. Верхние косынки пока не клепайте: сначала устанавливается рама кабины.
Сверить со строкой IPL
Боковые обшивки и верхние профили
Деталь по исходному IPL: A5
Клепайте от переда к хвосту. До багажного отсека применяется A5, далее A4, у шпангоутов оперения и позади них — A5. Границы распределения сверяйте с чертежом.
Сверить со строкой IPL
Заклёпки A4 верхних профилей
Деталь по исходному IPL: A4
Участки верхних продольных профилей, обозначенные под A4, клепайте к боковым обшивкам от переда к хвосту. Эта строка не отменяет зоны A5 предыдущего шага.
Сверить со строкой IPL

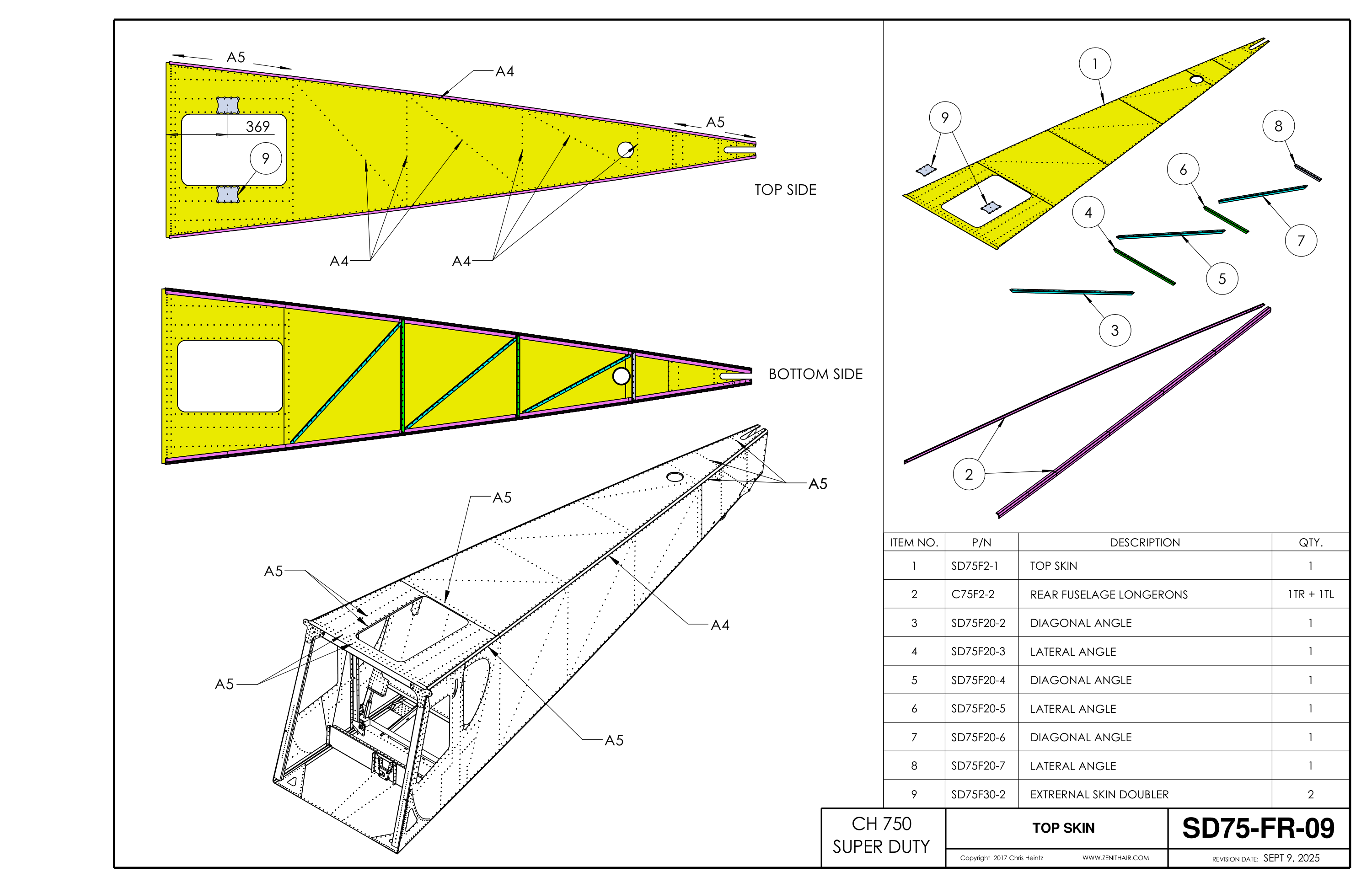

Сборочный чертёж SD75-FR-09
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
