Иллюстрации и порядок сборки

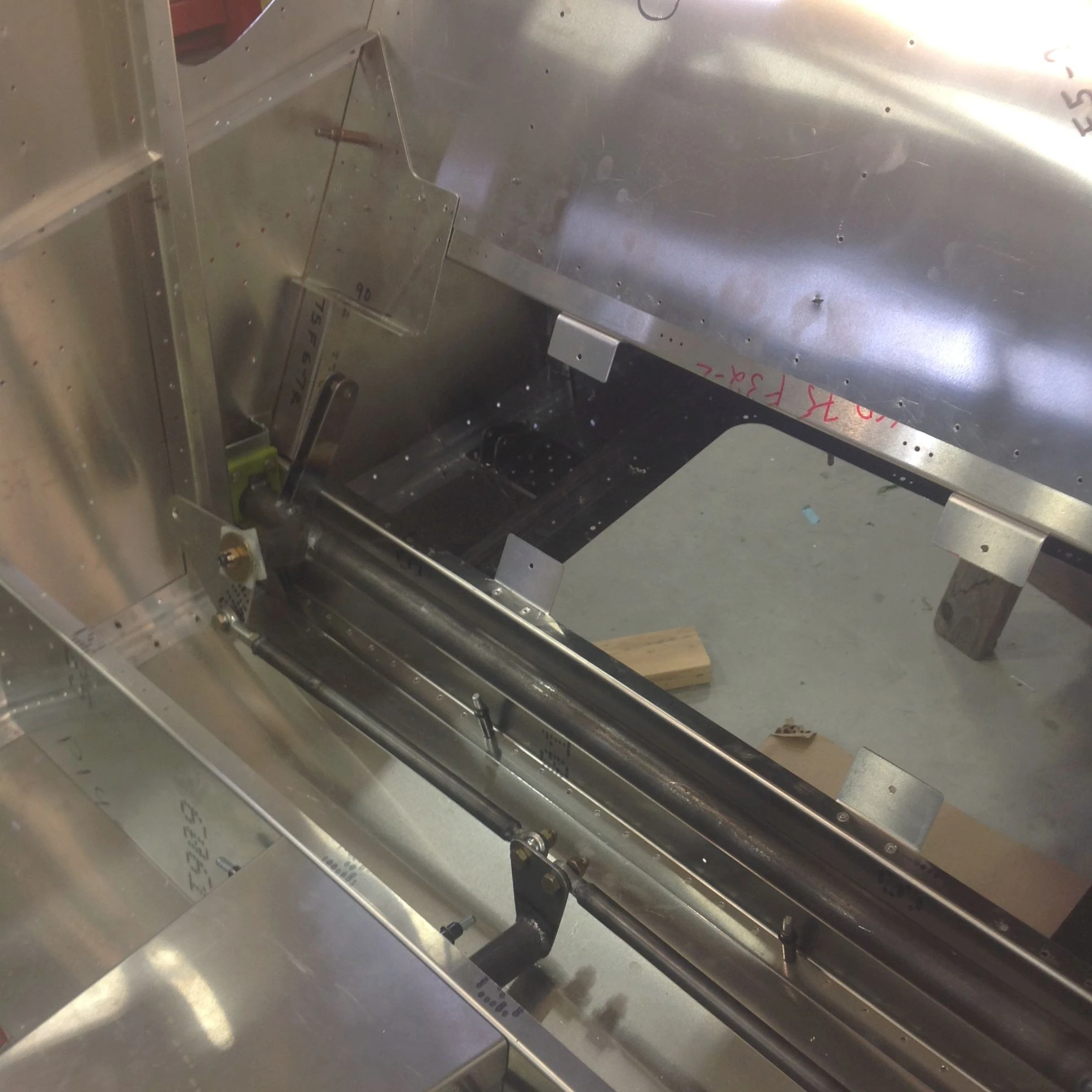

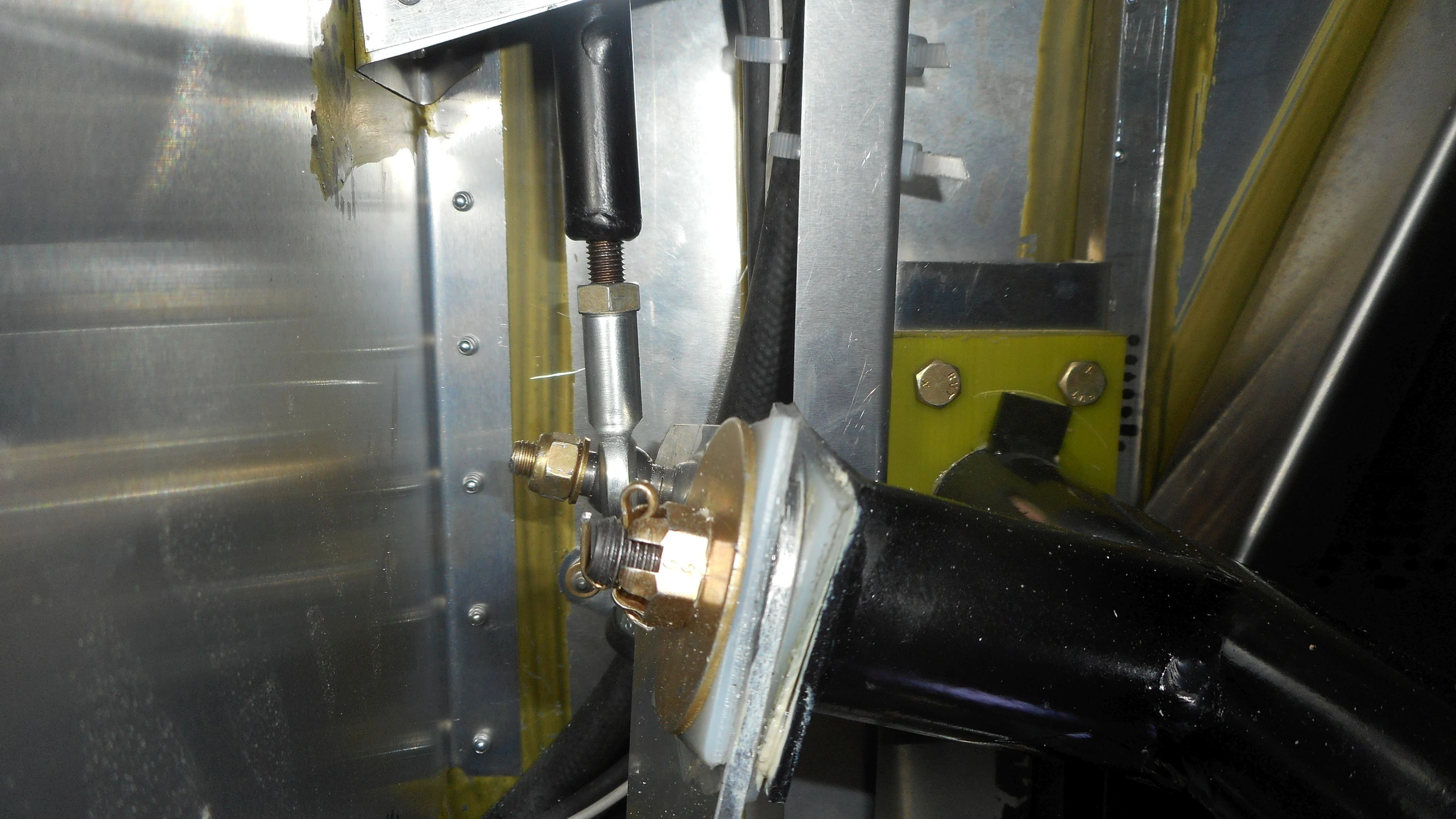

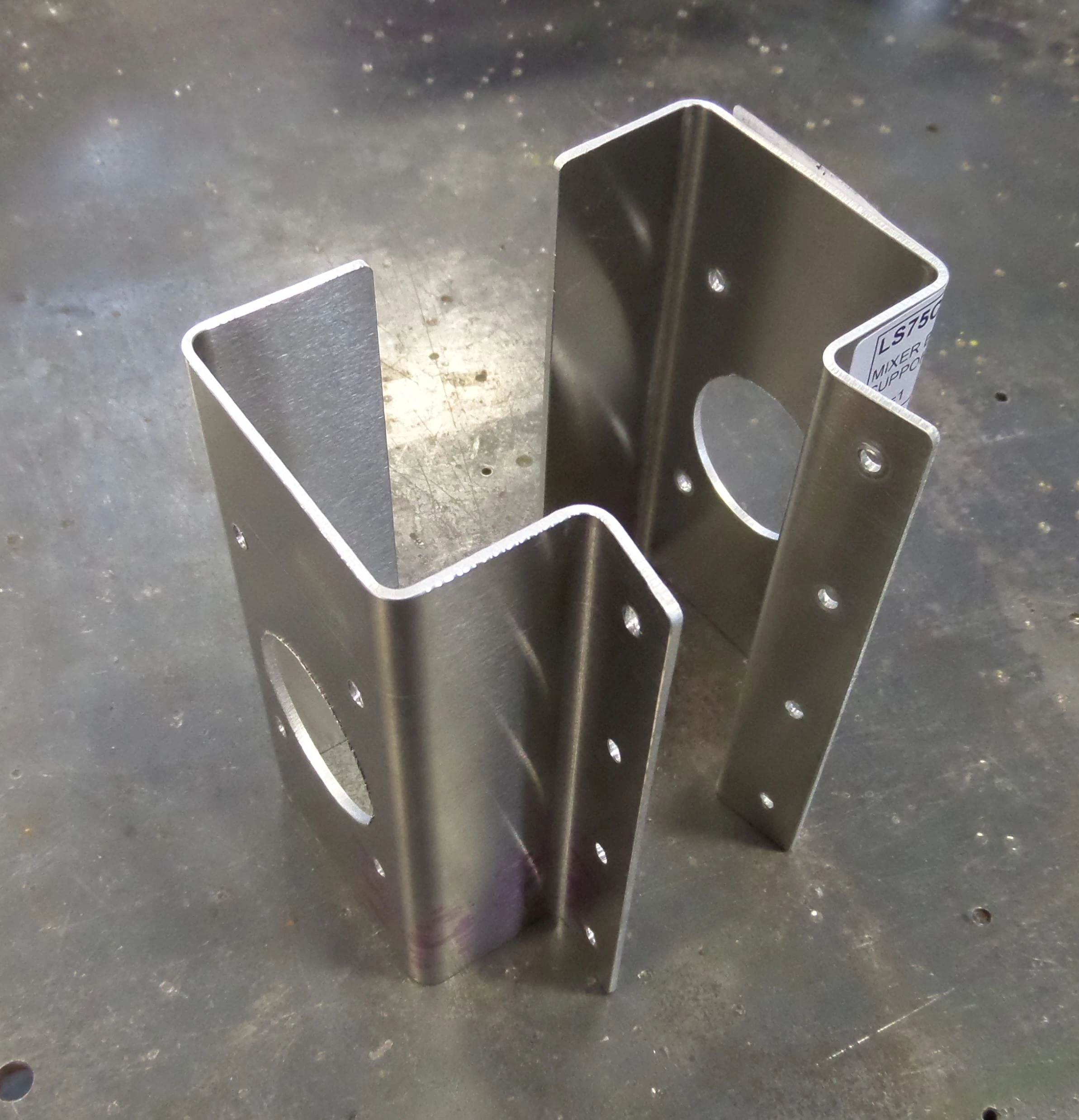

CH 750 SD — Установка смесителя управления, фото 1
Фото 1
Обозначение в альбоме0 — LS75C1-5 MIXER BEARING — front flange undrilled.JPG
Редакции и порядок применения

IPL FR-7 · REVISION: May 11, 2022. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

В действующем листе SD75-FR-07 от 15.11.2021 болты подшипников обозначены AN3-6A с шайбой под головкой, а не AN3-5A старого IPL. Корончатые гайки — AN310-6.

Передние полки опор LS75C1-5 поставляются без отверстий. Стойки LS75F3-1 клепаются к опорам только после установки бортов кабины.

Порядок установки по IPL

Ориентация опор смесителя

Деталь по исходному IPL: LS75C1-5 · Количество: 1L+1R

Отверстия болтов непосредственно под центральным отверстием должны быть внизу. Четыре отверстия через задний профиль сиденья LS75F33-1 на опоре заводом не просверлены.

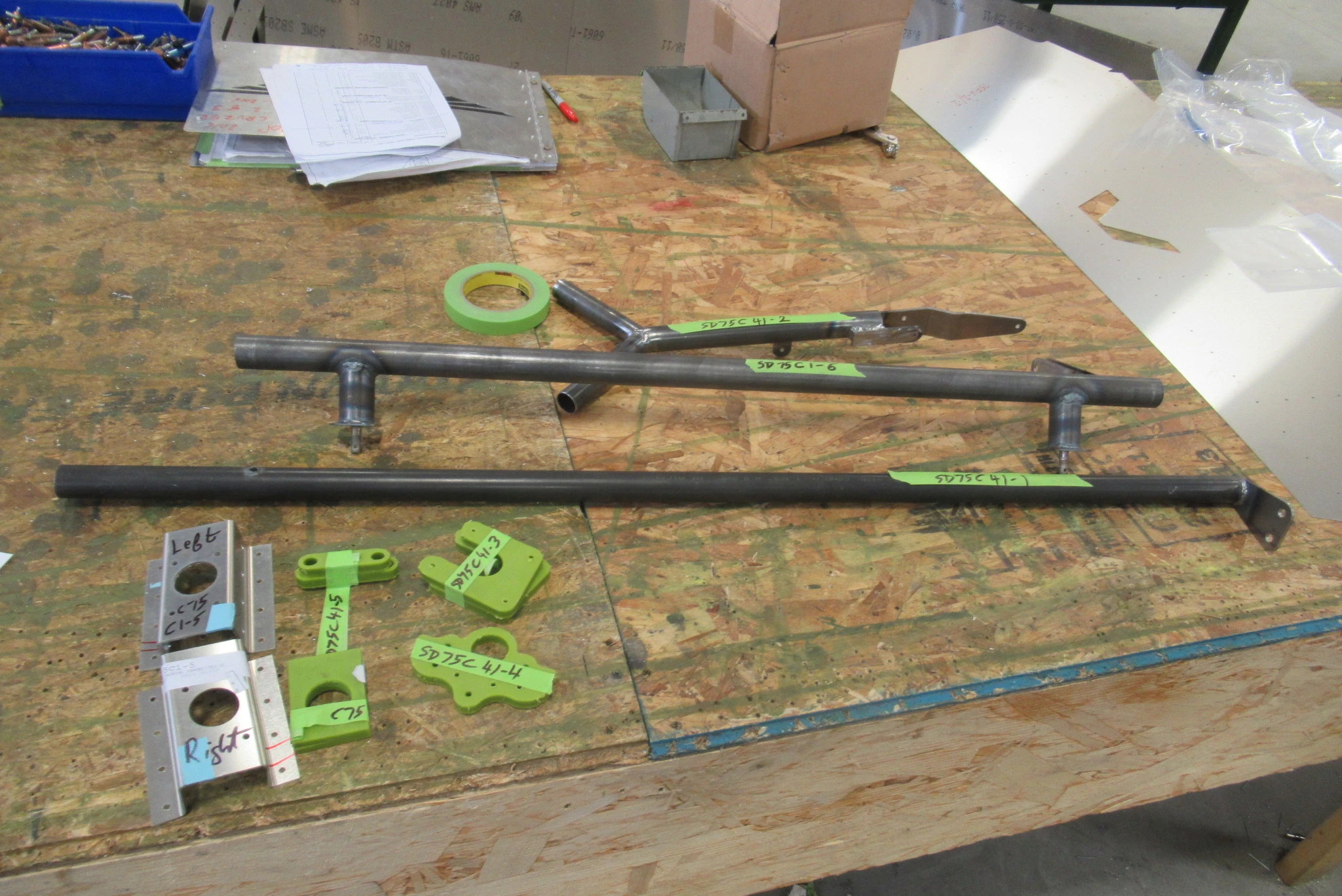

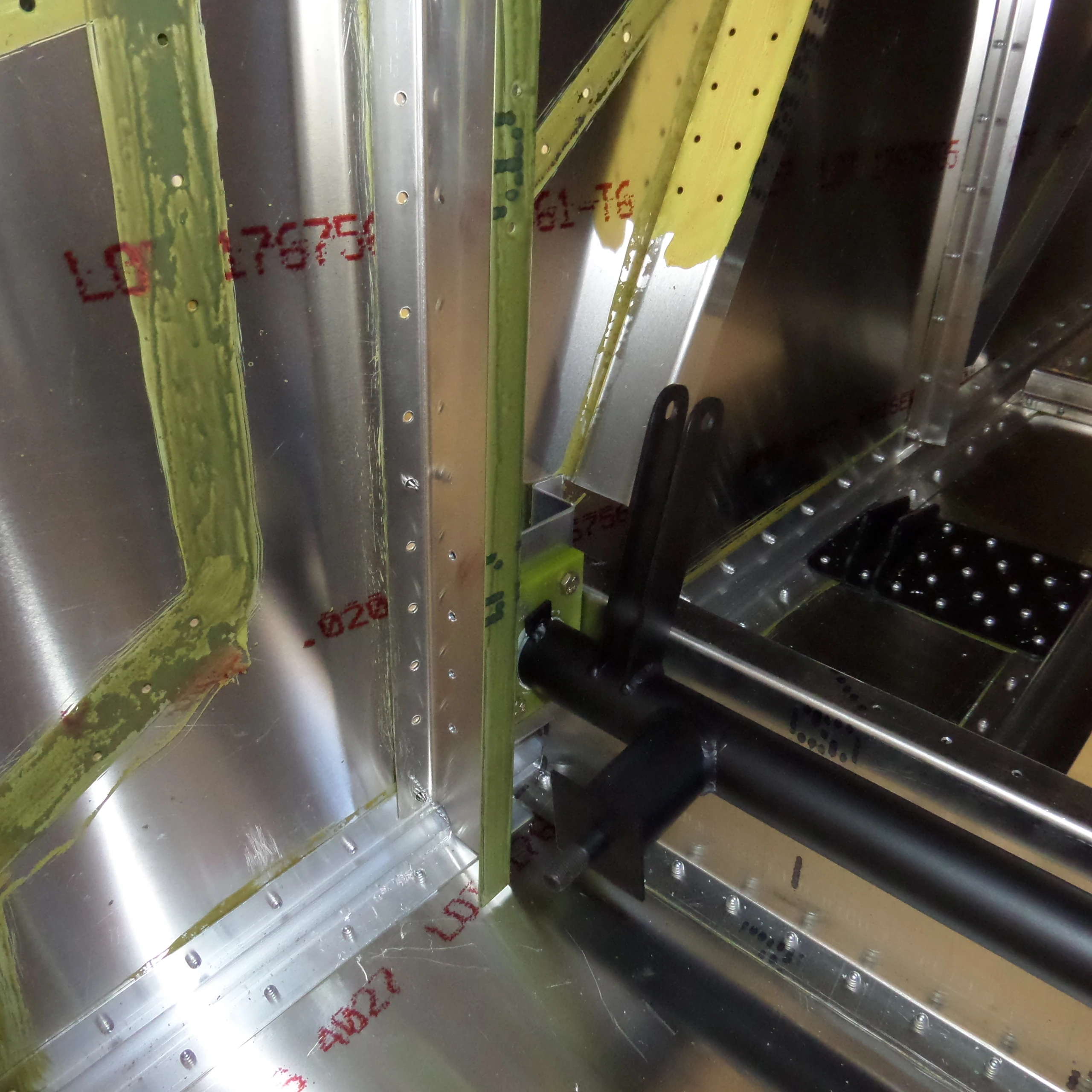

CH 750 SD — Установка смесителя управления, фото 1
Ориентация опор смесителя — иллюстрация из альбома

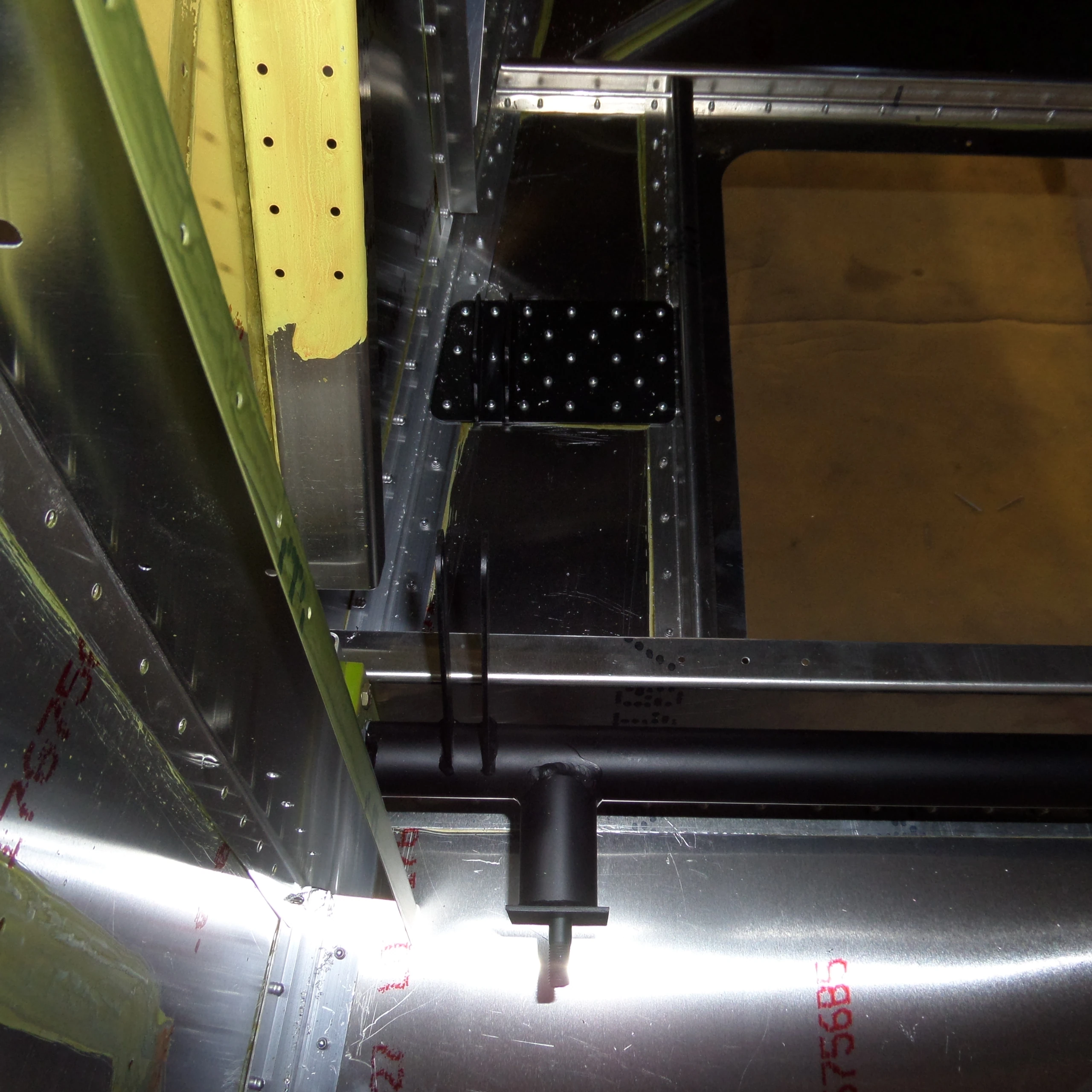

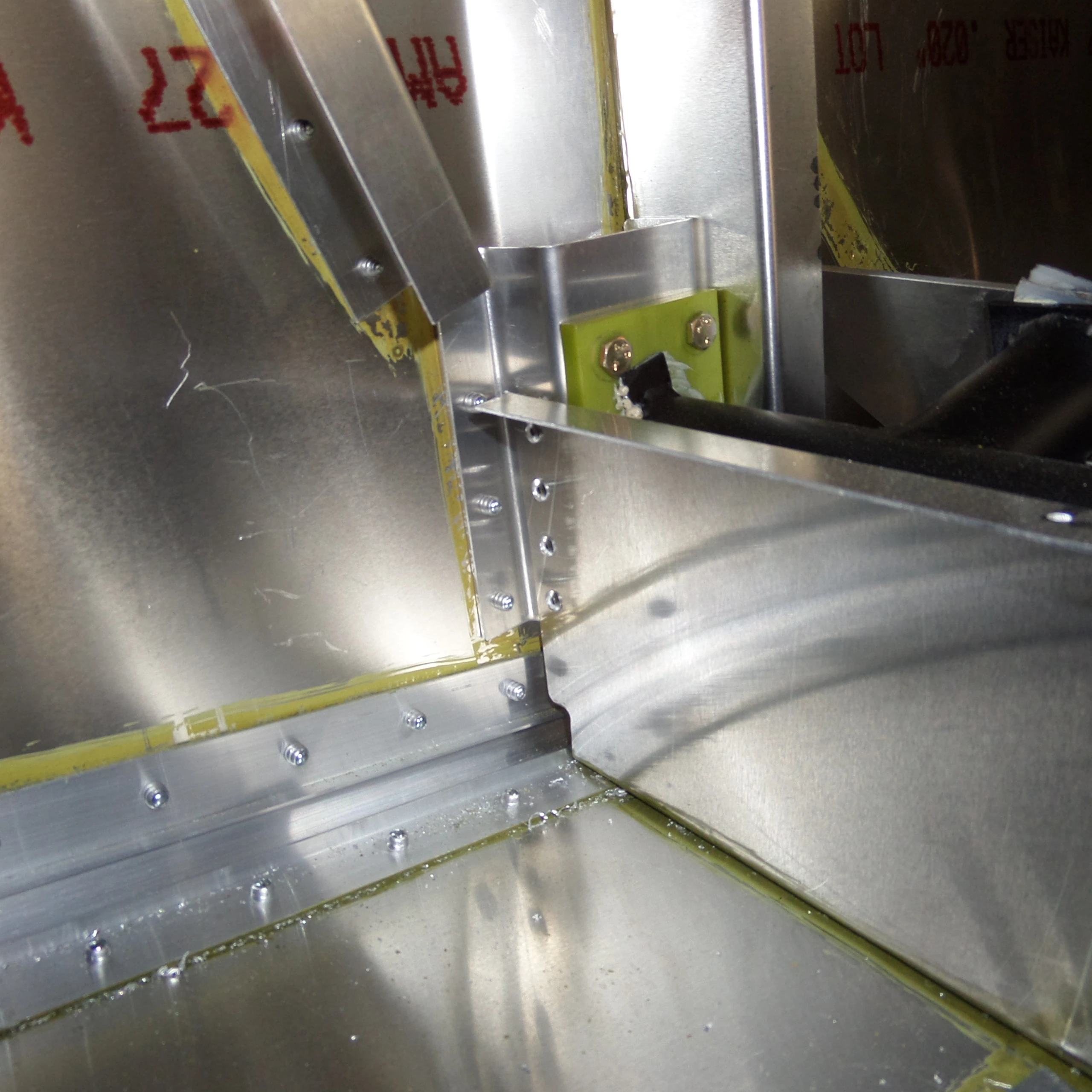

CH 750 SD — Установка смесителя управления, фото 2
Ориентация опор смесителя — иллюстрация из альбома

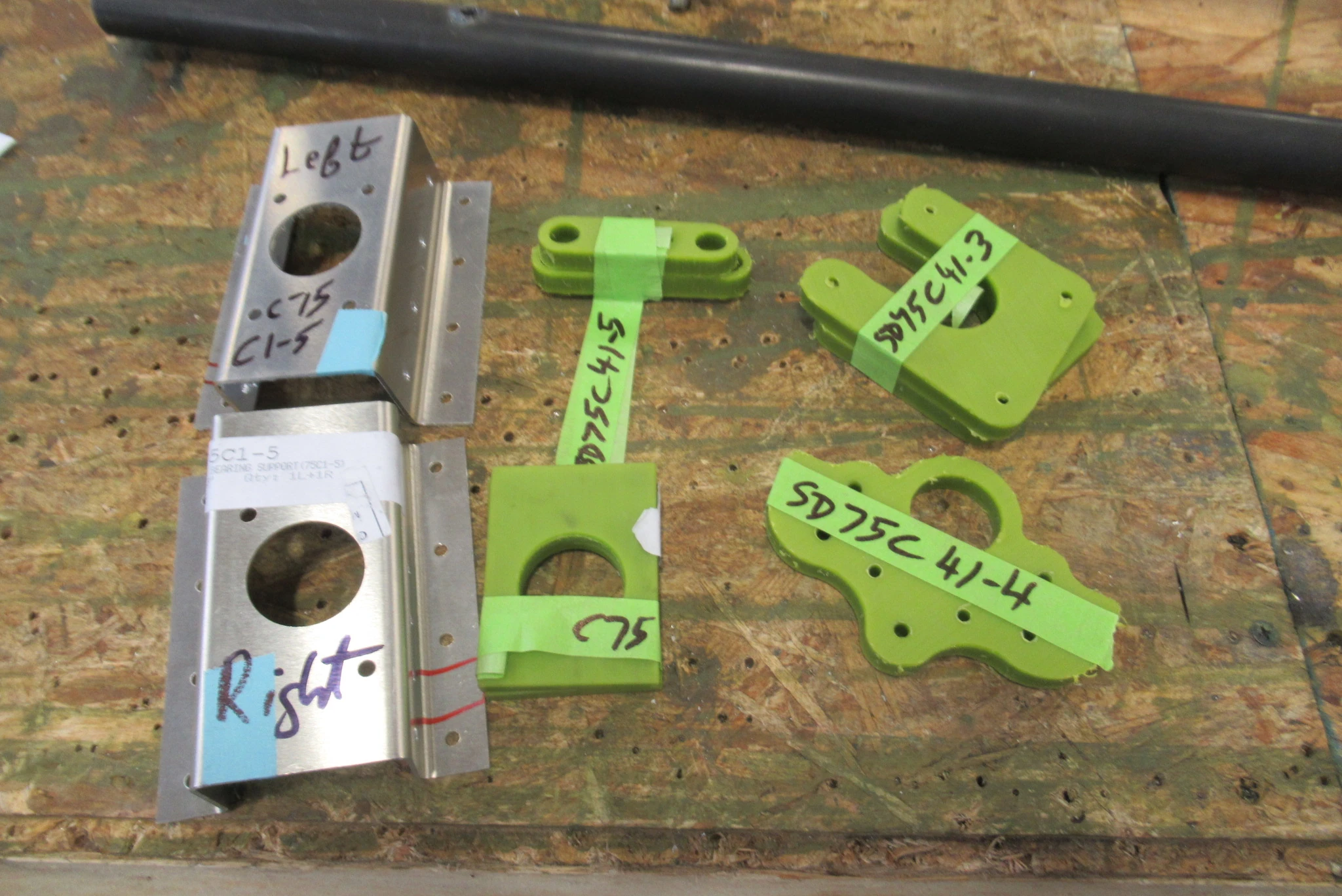

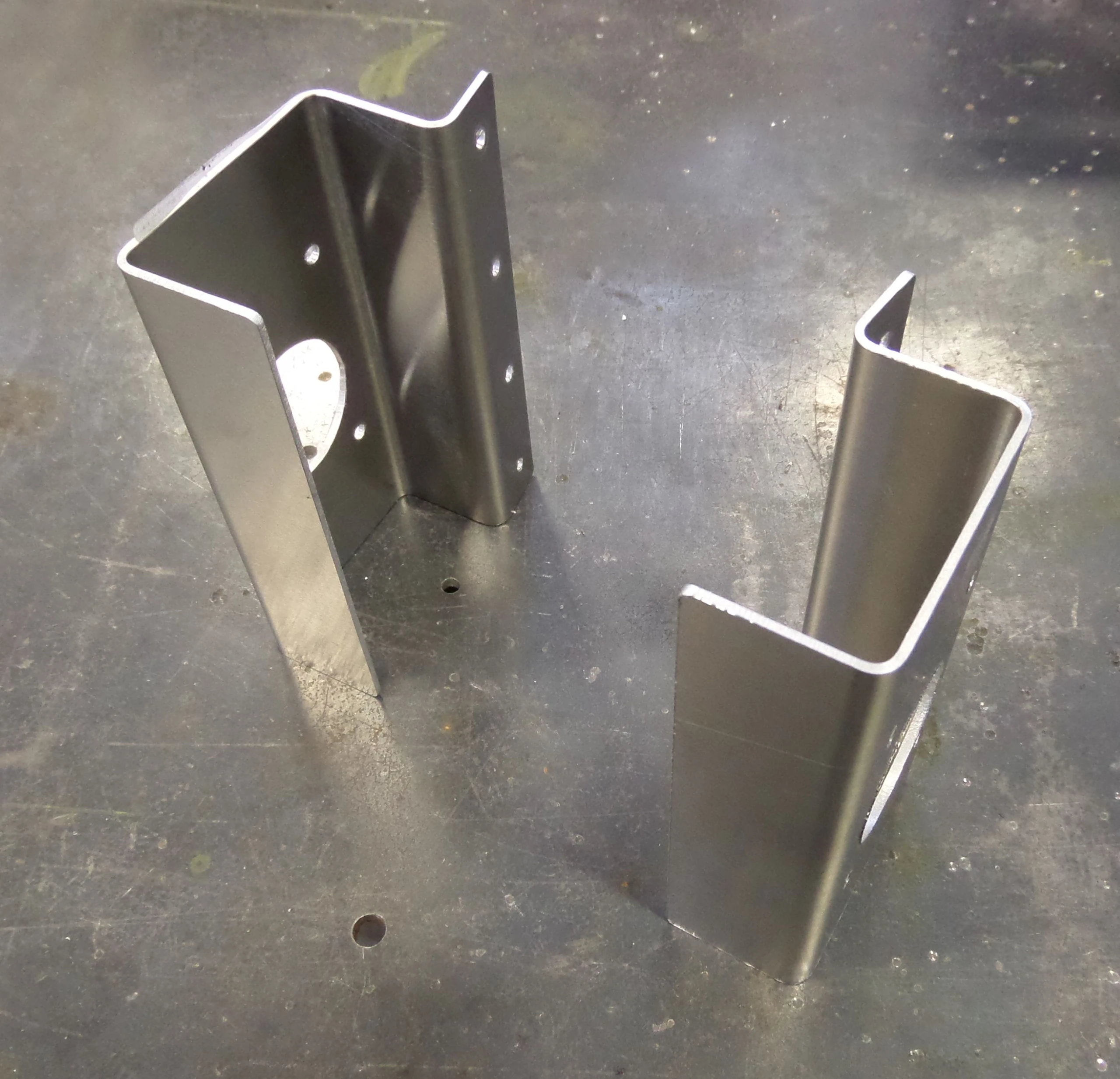

CH 750 SD — Установка смесителя управления, фото 3
Ориентация опор смесителя — иллюстрация из альбома
Сверить со строкой IPL
MIXER BEARING SUPPORT Orientation: the bolt holes just below the center hole are towards the bottom. Note: The part is supplied without the 4 rivet holes through the Jump seat rear channel LS75F33-1

Подшипники смесителя

Деталь по исходному IPL: C75C1-4 · Количество: 2

Подшипник перекрывает опору сверху.

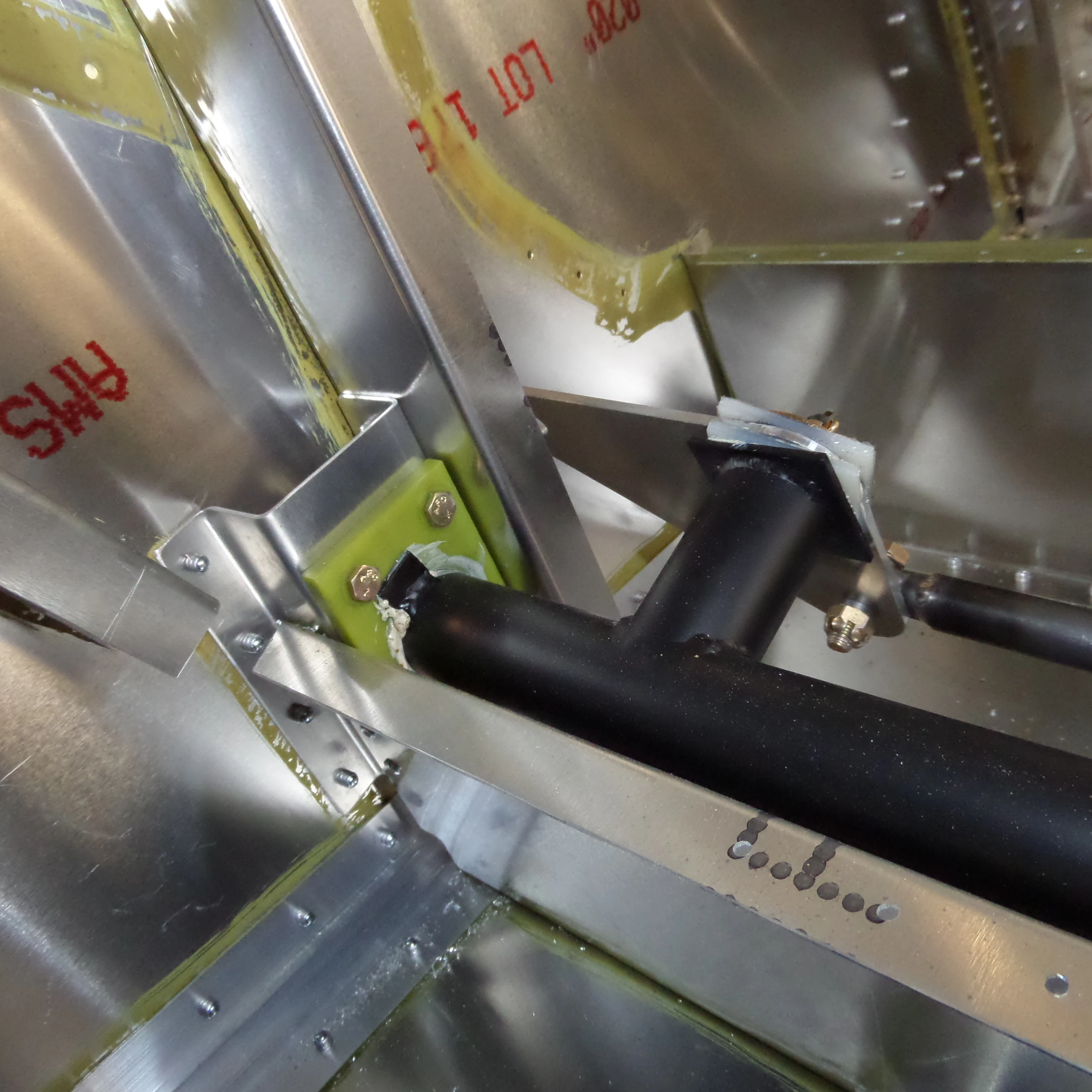

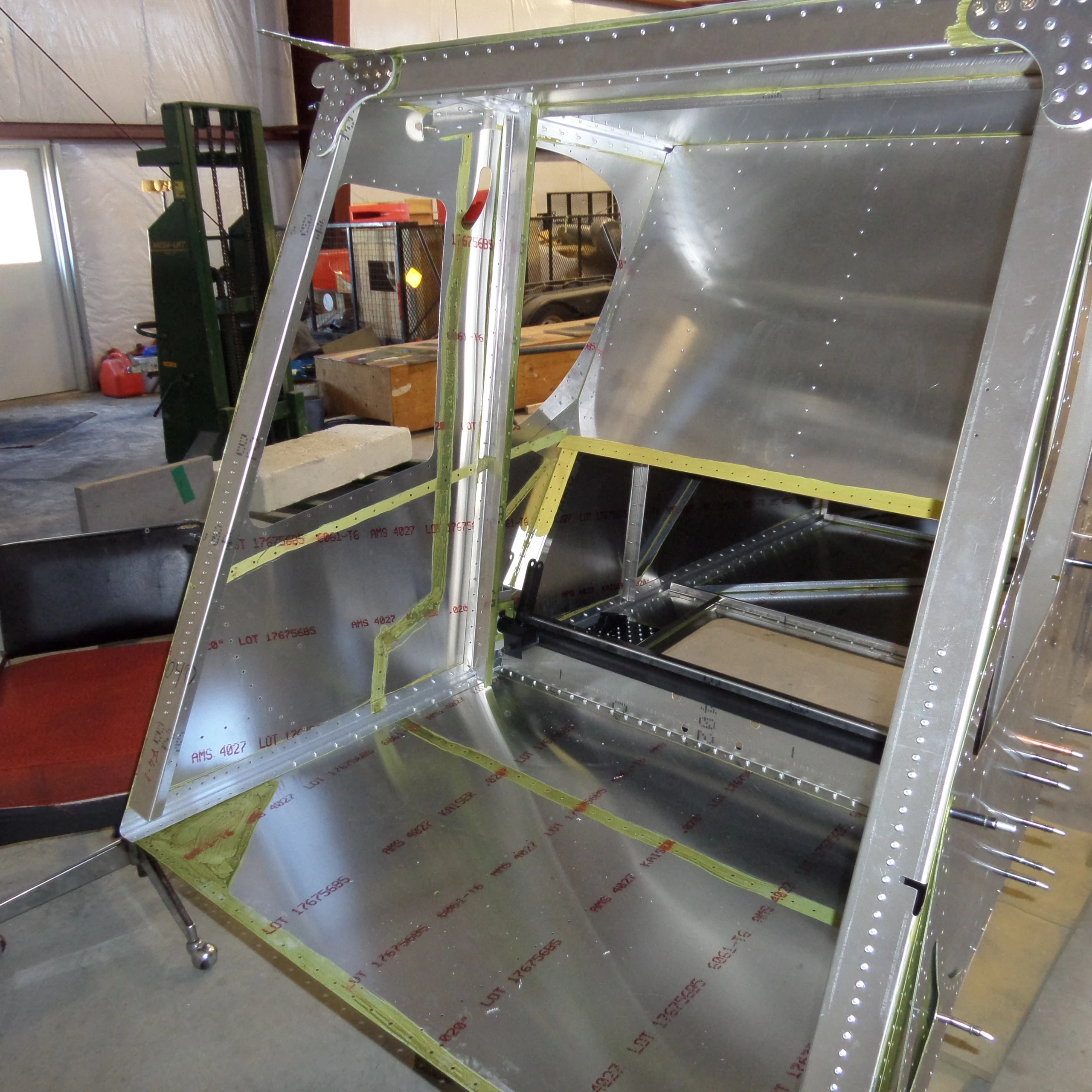

CH 750 SD — Установка смесителя управления, фото 4
Подшипники смесителя — иллюстрация из альбома
Сверить со строкой IPL
MIXER BEARING Overlaps on top of the bearing support

Болты подшипников

Деталь по исходному IPL: AN3-5A · Количество: 8

В этой строке IPL головка болта устанавливается со стороны нейлонового подшипника. Применимый крепёж сверяйте с последующей поправкой SD75-FR-07: AN3-6A с шайбой под головкой вместо старого AN3-5A.

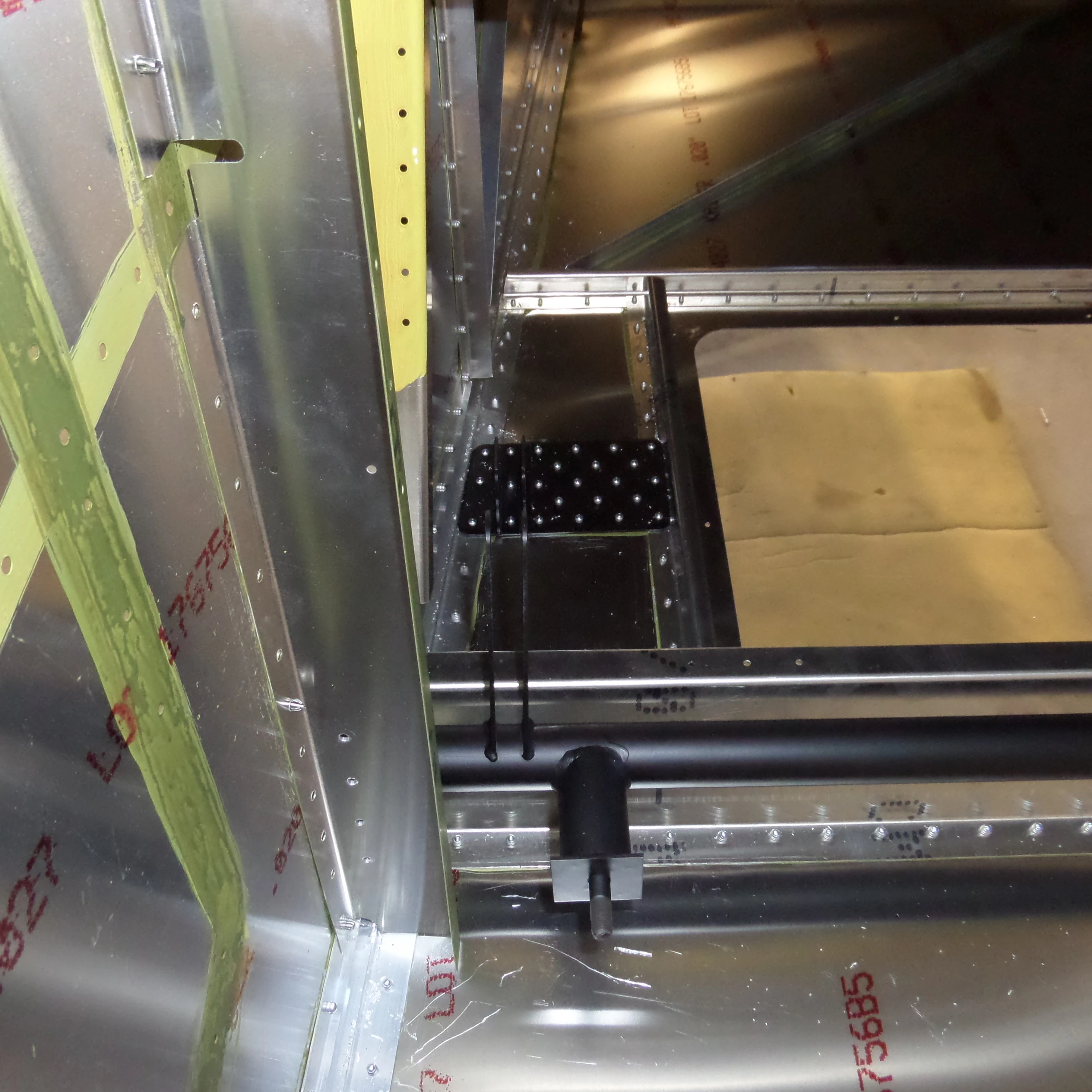

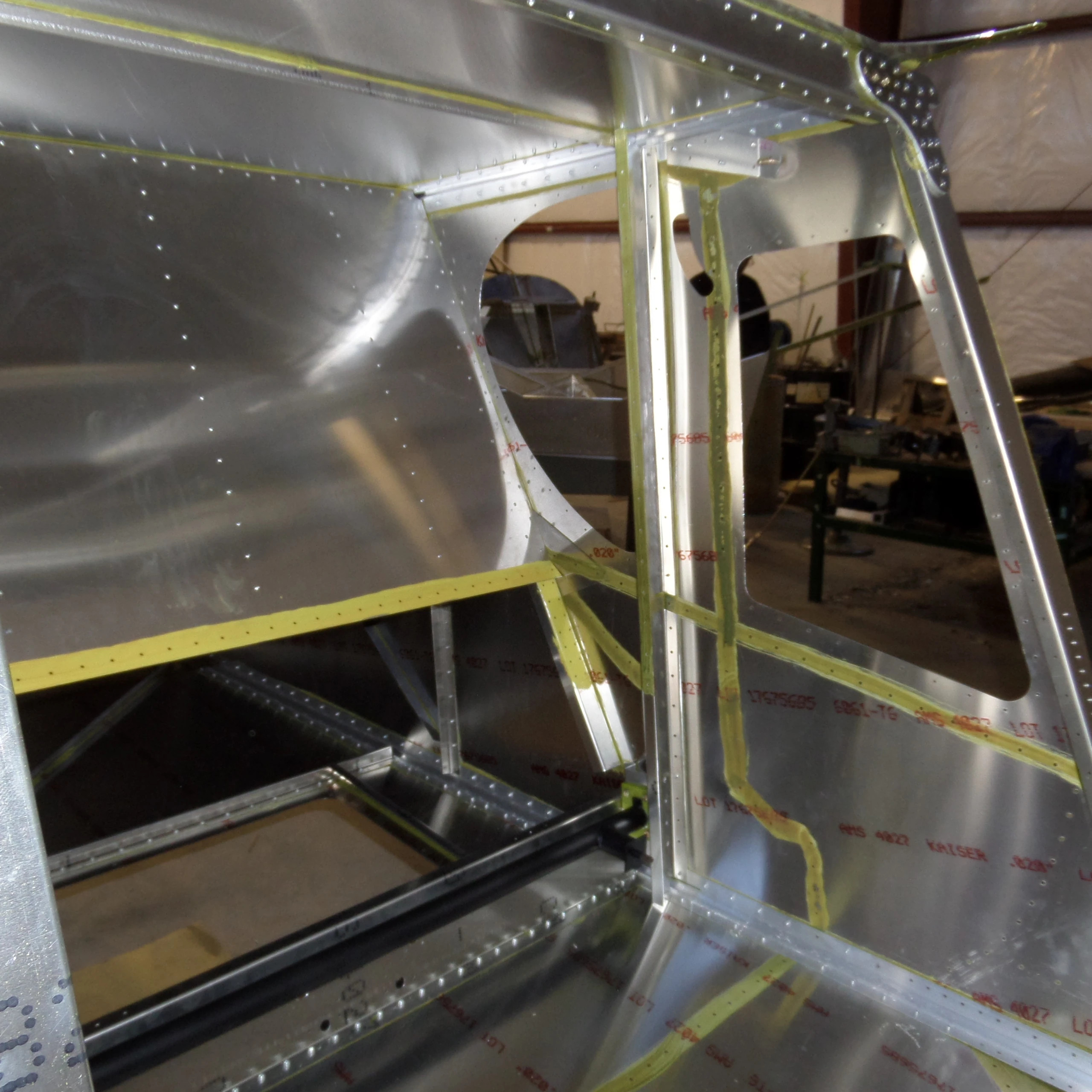

CH 750 SD — Установка смесителя управления, фото 5
Болты подшипников — иллюстрация из альбома

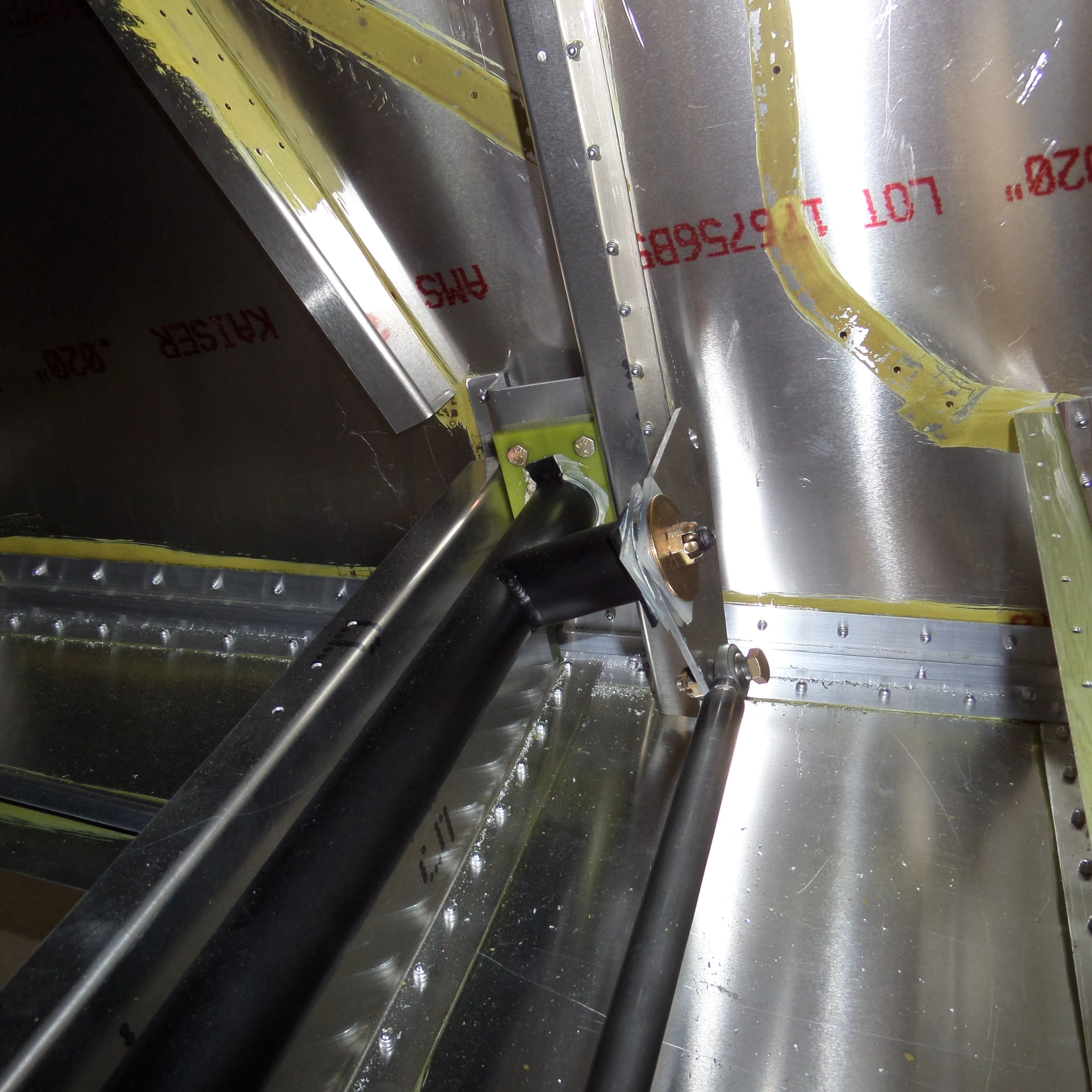

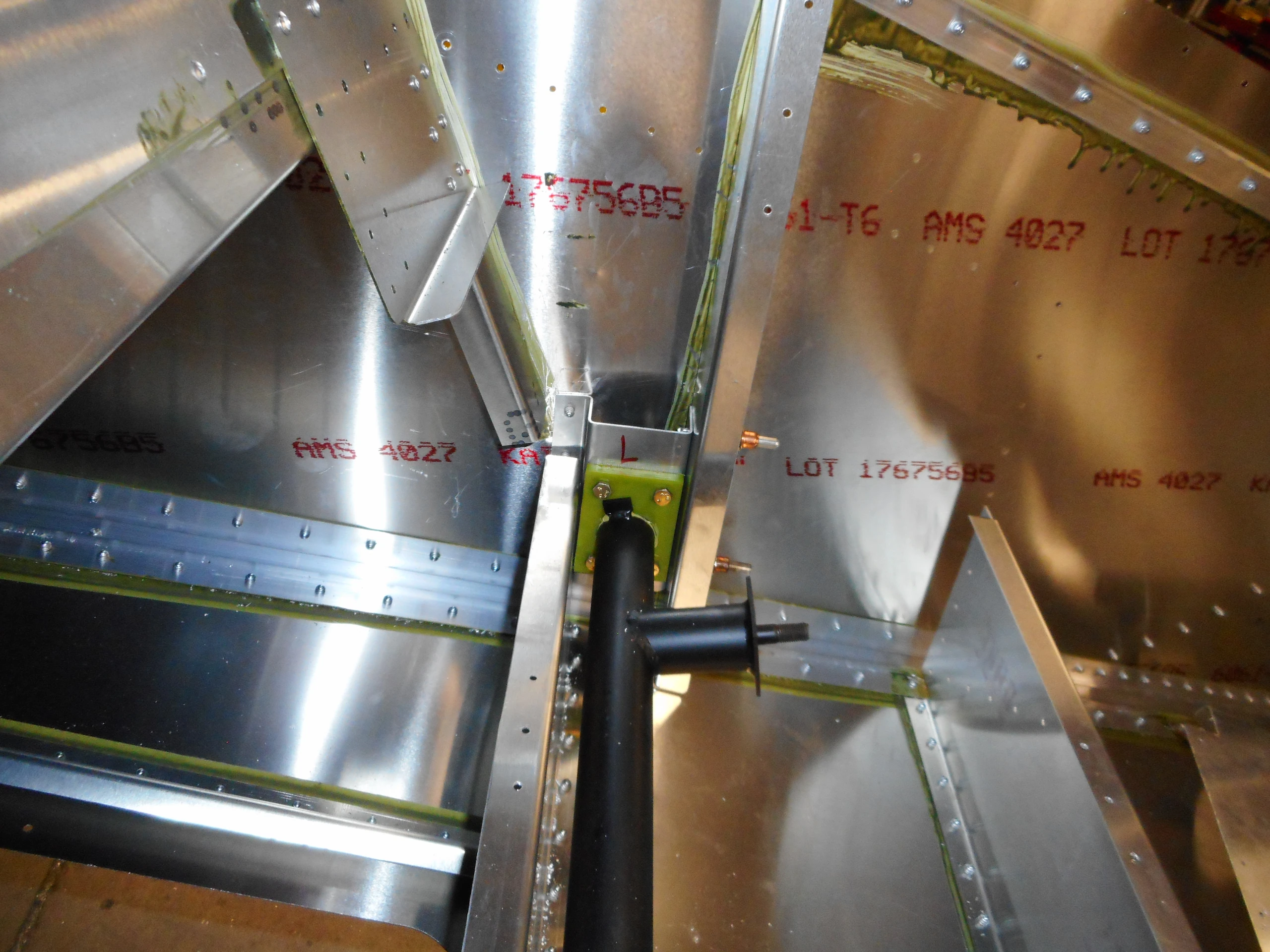

CH 750 SD — Установка смесителя управления, фото 6
Болты подшипников — иллюстрация из альбома
Сверить со строкой IPL
BOLT Install the head of the bolt on the nylon bearing.

Ориентация смесителя

Деталь по исходному IPL: LS75C1-6 · Количество: 1

Вертикальные плечи находятся справа, приваренные ушки на концах смесителя — сверху.

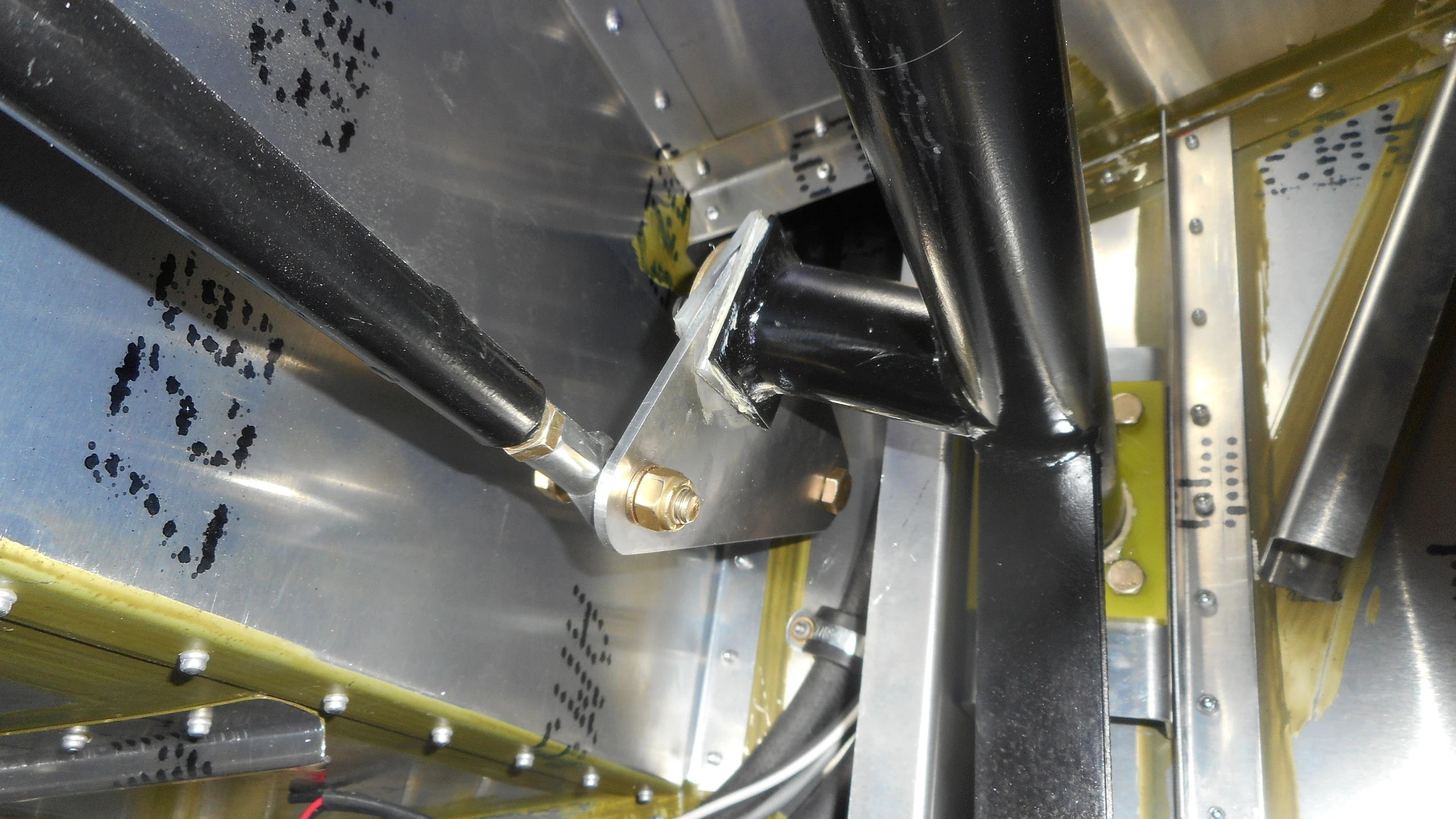

CH 750 SD — Установка смесителя управления, фото 7
Ориентация смесителя — иллюстрация из альбома
CH 750 SD — Установка смесителя управления, фото 8
Ориентация смесителя — иллюстрация из альбома
CH 750 SD — Установка смесителя управления, фото 9
Ориентация смесителя — иллюстрация из альбома
CH 750 SD — Установка смесителя управления, фото 10
Ориентация смесителя — иллюстрация из альбома
CH 750 SD — Установка смесителя управления, фото 11
Ориентация смесителя — иллюстрация из альбома
Сверить со строкой IPL
CONTROL MIXER The vertical arms are on the right side, the welded tabs at the end of the mixer are on the top side.

Втулка качалки

Деталь по исходному IPL: C75C1-9 · Количество: 2

Наденьте втулку на приваренный болт смесителя.

Сверить со строкой IPL
FLAPERON BELLCRANK BUSHNG Insert the bushing on the welded bolt on the control mixer.

Первый подшипник качалки

Деталь по исходному IPL: C75C1-8 · Количество: 2

Наденьте подшипник на втулку.

CH 750 SD — Установка смесителя управления, фото 12
Первый подшипник качалки — иллюстрация из альбома
Сверить со строкой IPL
FLAPERON BELLCRANK BEARING Insert a bearing on the bushing

Качалка флаперона

Деталь по исходному IPL: C75C1-7 · Количество: 2

Наденьте качалку на втулку.

CH 750 SD — Установка смесителя управления, фото 13
Качалка флаперона — иллюстрация из альбома
Сверить со строкой IPL
FLAPERON BELLCRANK Insert the bellcrank on the bushing

Второй подшипник качалки

Деталь по исходному IPL: C75C1-8 · Количество: 2

Установите второй подшипник на втулку поверх качалки.

Сверить со строкой IPL
FLAPERON BELLCRANK BEARING Insert a bearing on the bushing – overlaps on top of the bellrank

Увеличенная шайба

Деталь по исходному IPL: AN970-6 · Количество: 2

Шайба перекрывает торец втулки.

Сверить со строкой IPL
PENNY WASHER Overlaps on top of the bushing.

Посадка качалки

Деталь по исходному IPL: AN310-6 · Количество: 2

Затяните корончатую гайку. Качалка должна плотно находиться между двумя нейлоновыми подшипниками, сохраняя вращение. Если есть осевой люфт, источник предписывает разобрать узел и уменьшить длину слишком длинной втулки, затем вновь собрать и проверить посадку и вращение.

CH 750 SD — Установка смесителя управления, фото 14
Посадка качалки — иллюстрация из альбома
CH 750 SD — Установка смесителя управления, фото 15
Посадка качалки — иллюстрация из альбома
CH 750 SD — Установка смесителя управления, фото 16
Посадка качалки — иллюстрация из альбома
Сверить со строкой IPL
CASTLE NUT Tighten the castle nut. Check that the bellcrank is tight between the two nylon bearings. If there is slop, then the bushing is too long. Disassemble and reduce the length of the bushing. Reassemble and test again. The bellcrank should be snug. Also check the rotation

Шплинт

Деталь по исходному IPL: AN380-3-3 · Количество: 2

Вставьте шплинт и разведите концы.

Сверить со строкой IPL
COTTER PIN Insert the cotter pin and bend the ends.

Сборка опор на смесителе

Наденьте левую и правую опоры с подшипниками на концы смесителя. Приваренные ушки не должны задевать головки болтов; если задевают, левая и правая опоры переставлены.

Сверить со строкой IPL
— Insert the left and right mixer bearing assembly at the end of the control mixer assembly. Check the welded tabs on the control mixer do not inter with the heads of the bolts (if they do, the left and right bearing assembly are reversed).

Стойки бортов

Деталь по исходному IPL: LS75F3-1 · Количество: 1L+1R

Не клепайте стойки до установки бортов кабины по SD75-FC-01. Соедините стойку с боковой обшивкой Cleco; её низ позднее крепится к передней стороне опоры LS75C1-5.

Сверить со строкой IPL
UPRIGHT Wait to rivet the upright until after the cabin sides are installed (Ref drawing SD75-FC-01). Cleco the upright to the fuselage side skin. The bottom of the upright will be riveted to the front side of the mixer bearing support LS75C1-5

Установка смесителя в фюзеляж

Соедините сборку с фюзеляжем на Cleco.

Сверить со строкой IPL
— Cleco the assembly to the fuselage

Клёпка опор

Деталь по исходному IPL: A5

Приклепайте опоры к боковой обшивке и заднему профилю дополнительного сиденья LS75F33-1 заклёпками A5. Соединение со стойкой пока не клепайте. В конце строки IPL ошибочно повторён LS75F33-1 как номер стойки: ранее стойка обозначена LS75F3-1; сверяйте SD75-FC-01.

Сверить со строкой IPL
— Rivet the bearing support to fuselage side skin and to the jumpseat rear channel LS75F33-1 (LS75-FR-04) – wait to rivet the to the upright LS75F33-1

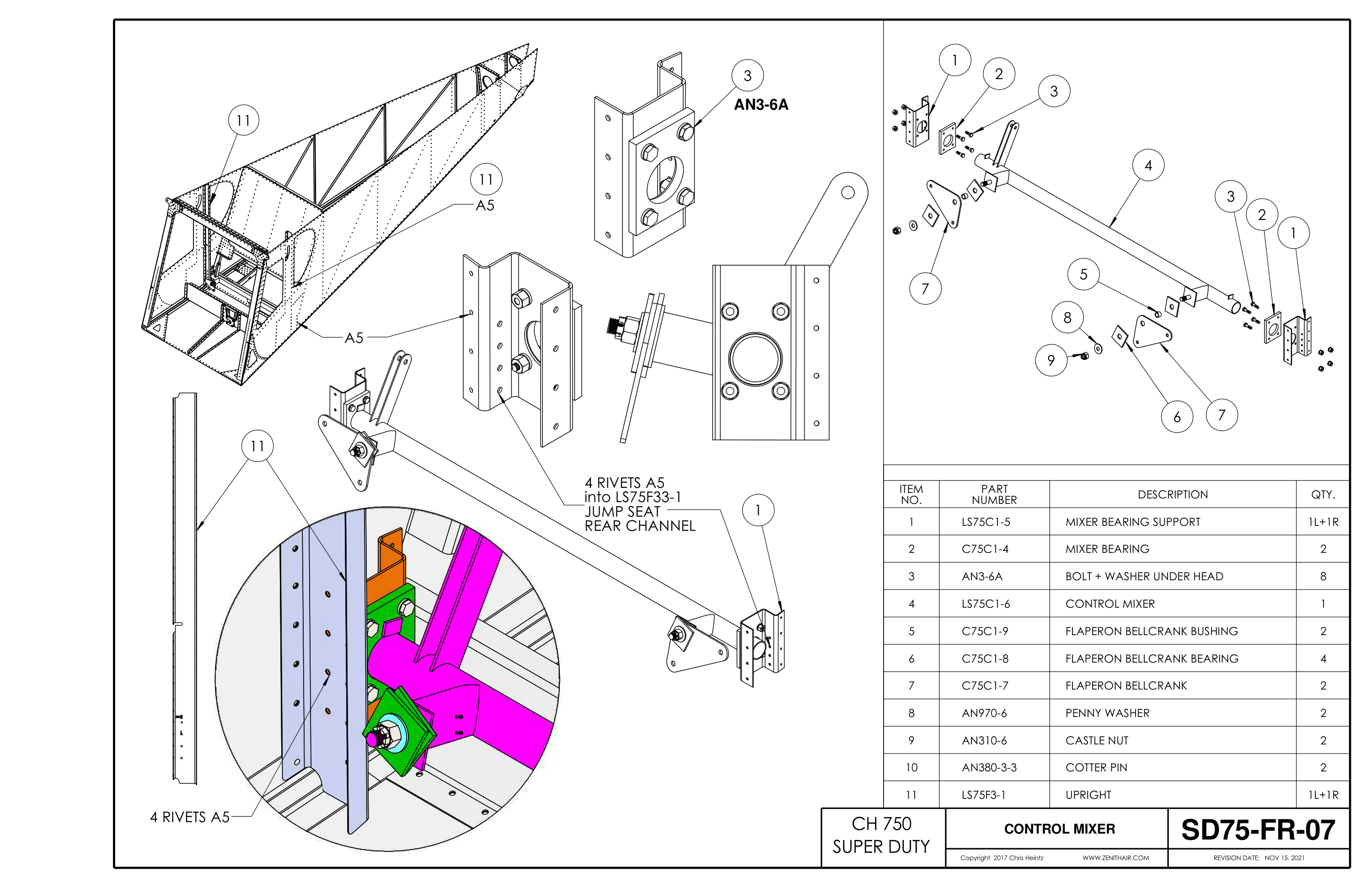

Сборочный чертёж SD75-FR-07

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.

Сборочный чертёж SD75-FR-07
