Иллюстрации и порядок сборки
Обозначение в альбоме
1.JPGРедакции и порядок применения
IPL FR-6 · REVISION: NOV 10, 2022. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
На листе от 05.05.2020 верхние отверстия кронштейнов SD75F30-4 оставляются под SD75-FR-08, нижний ряд — под подлокотник SD75-FR-11, четыре отверстия боковой косынки — под SD75-FC-01. Это отдельные участки, не один общий ряд.
Порядок установки по IPL

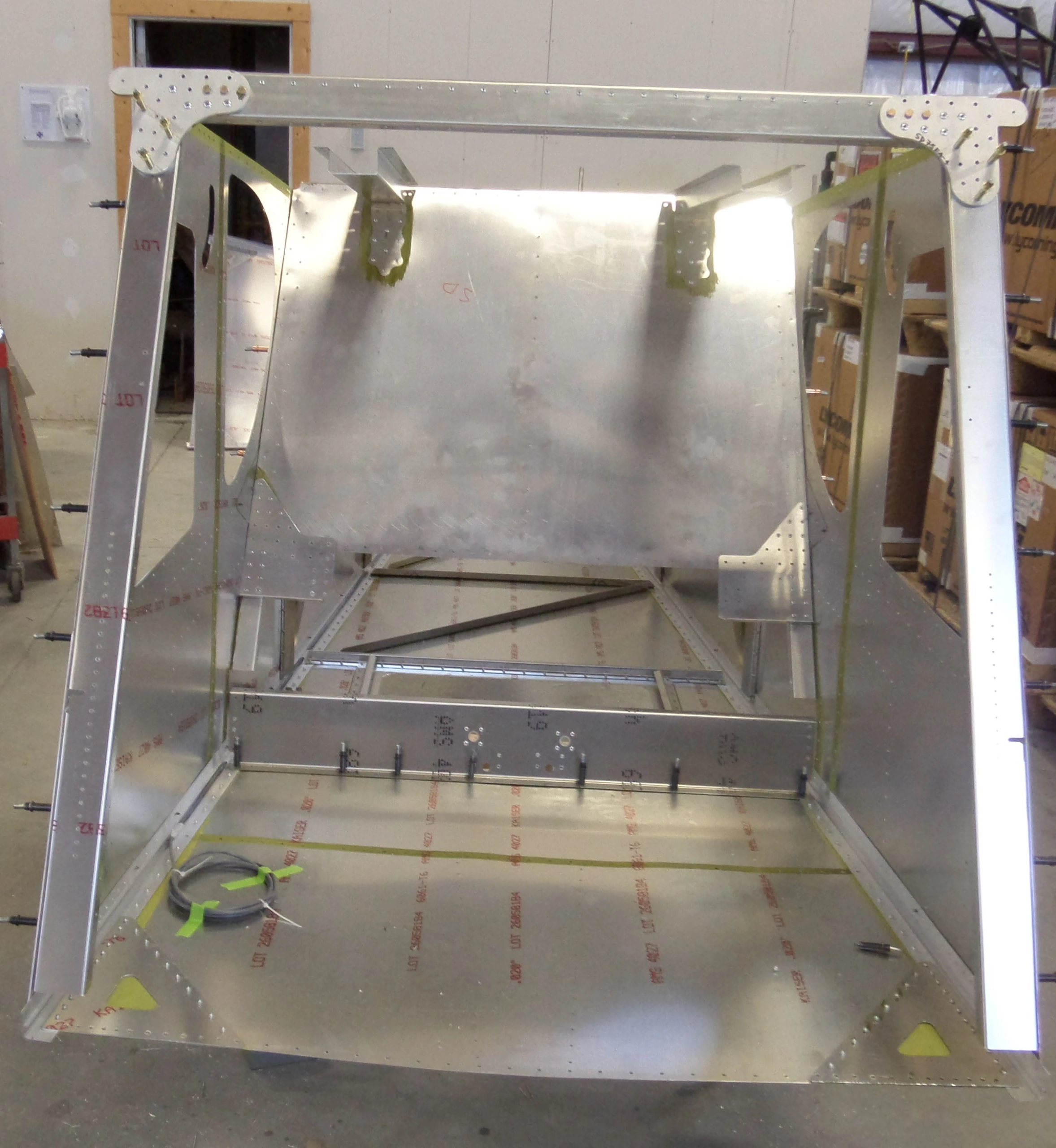

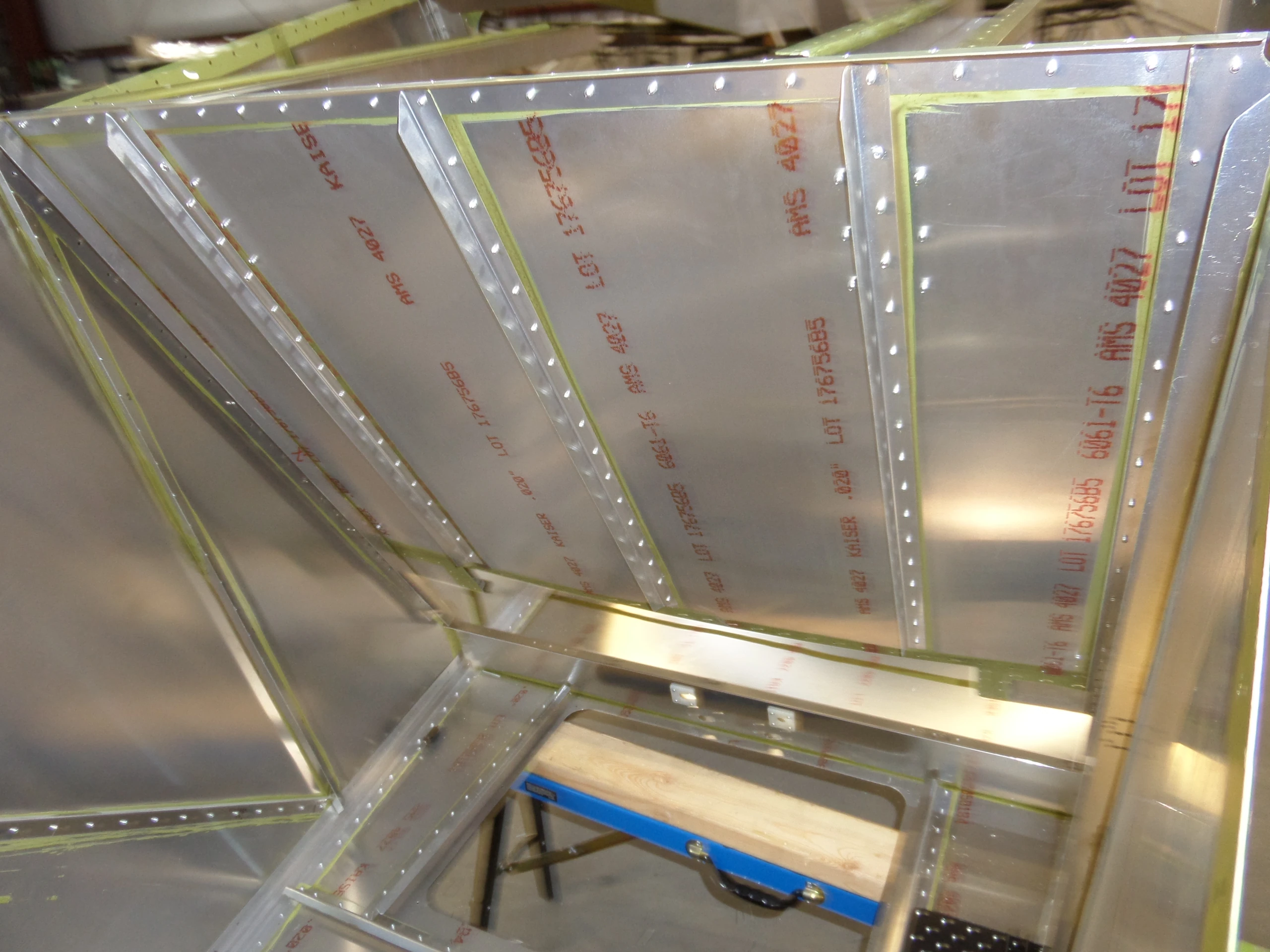

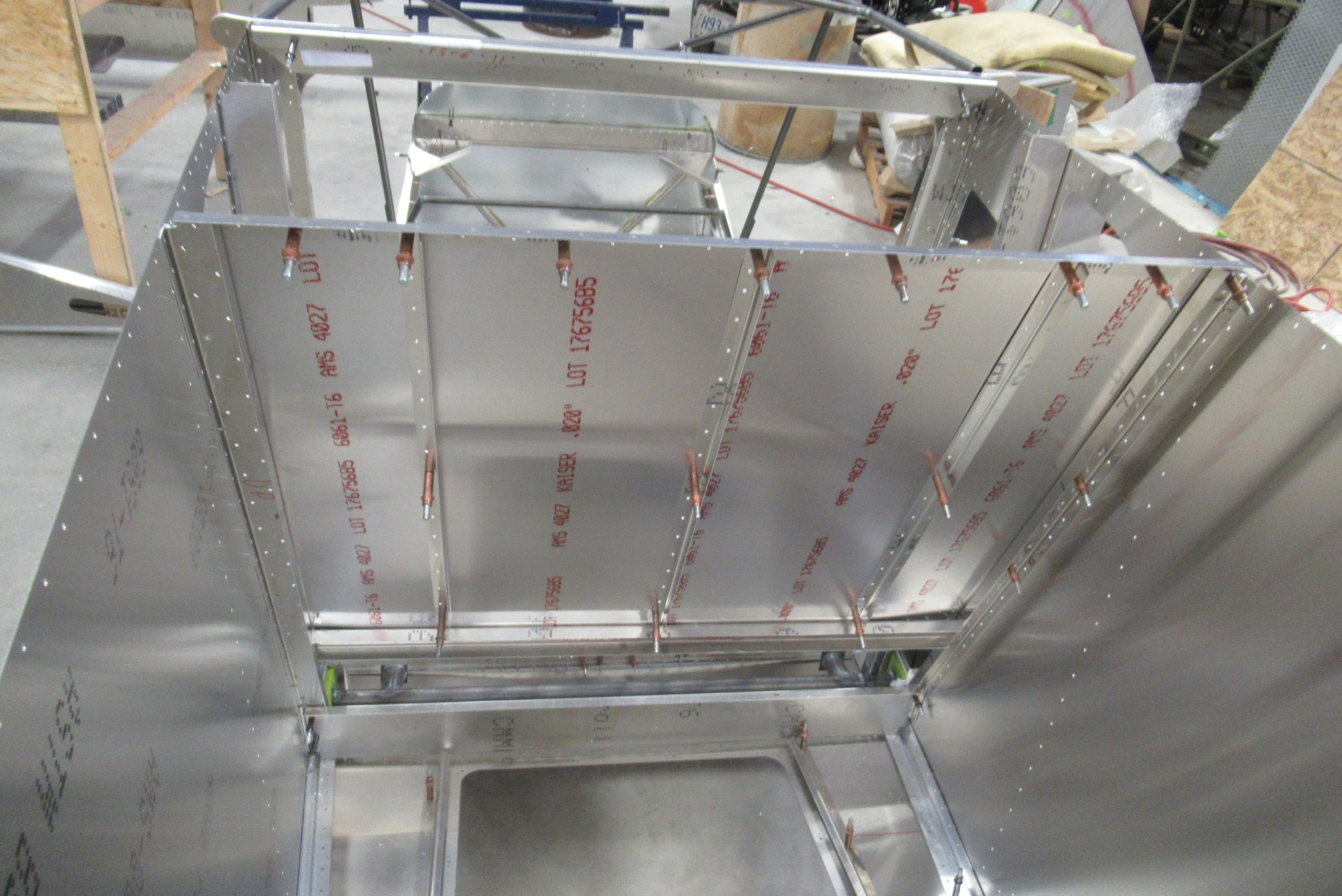

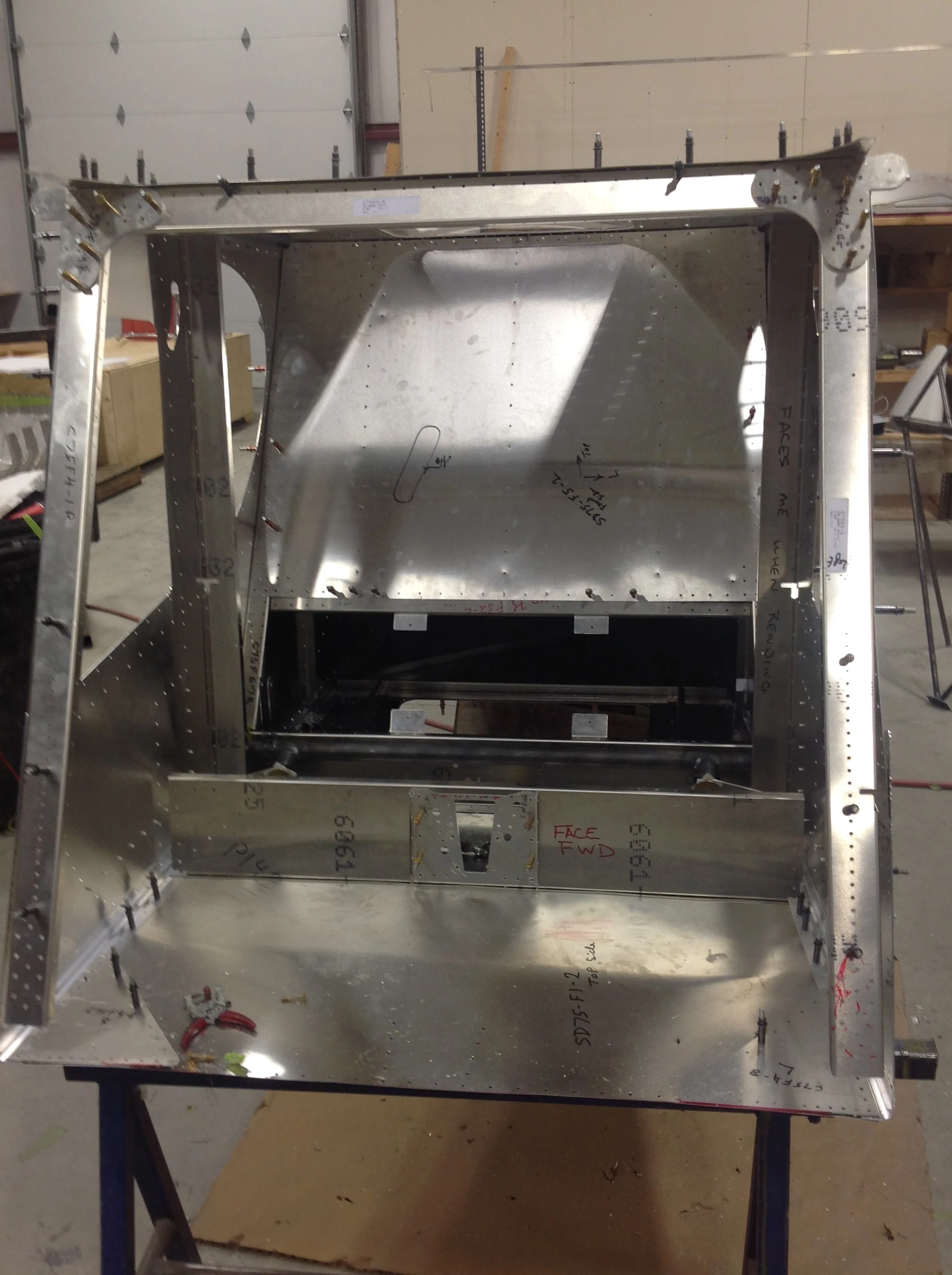

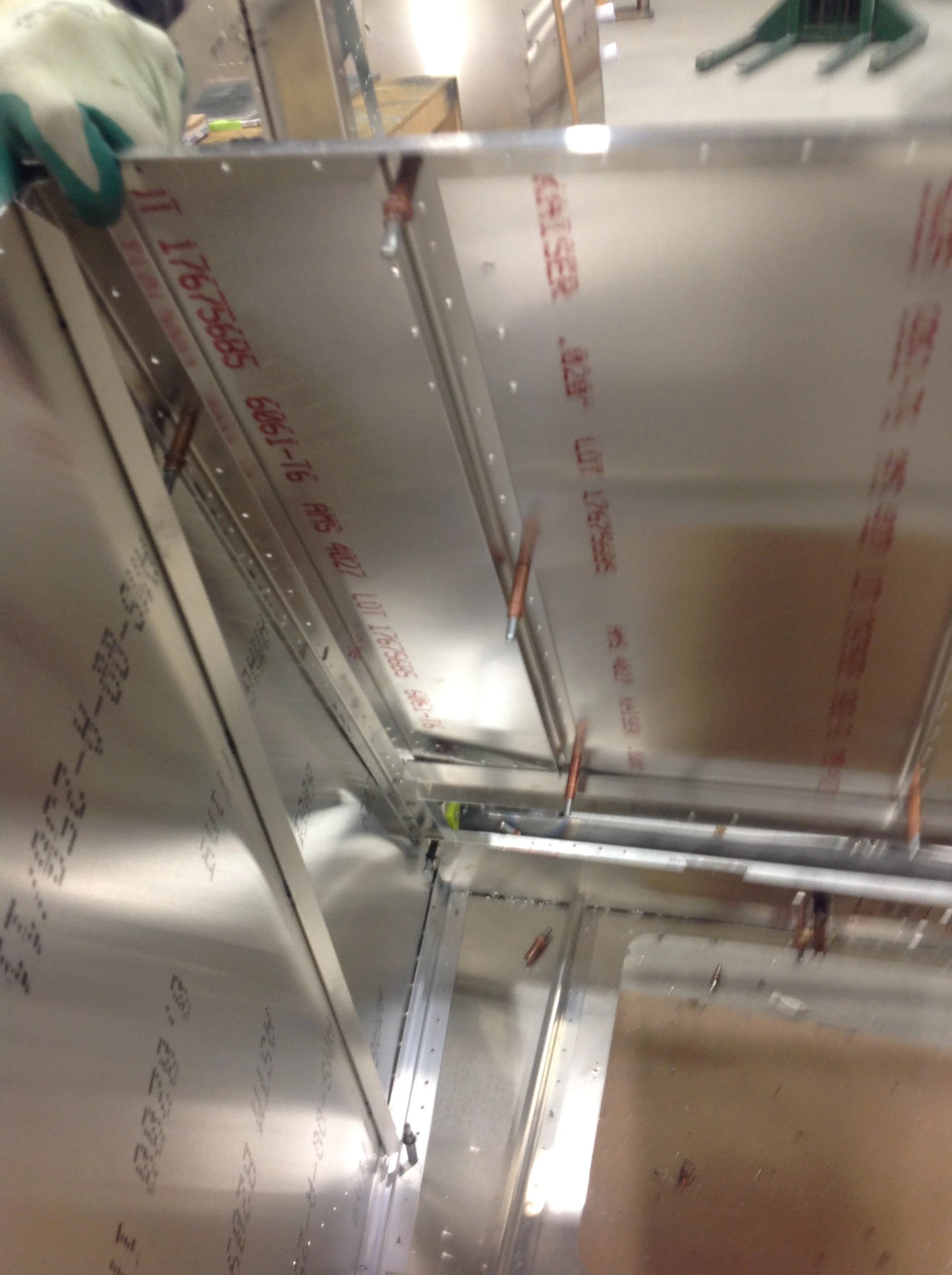

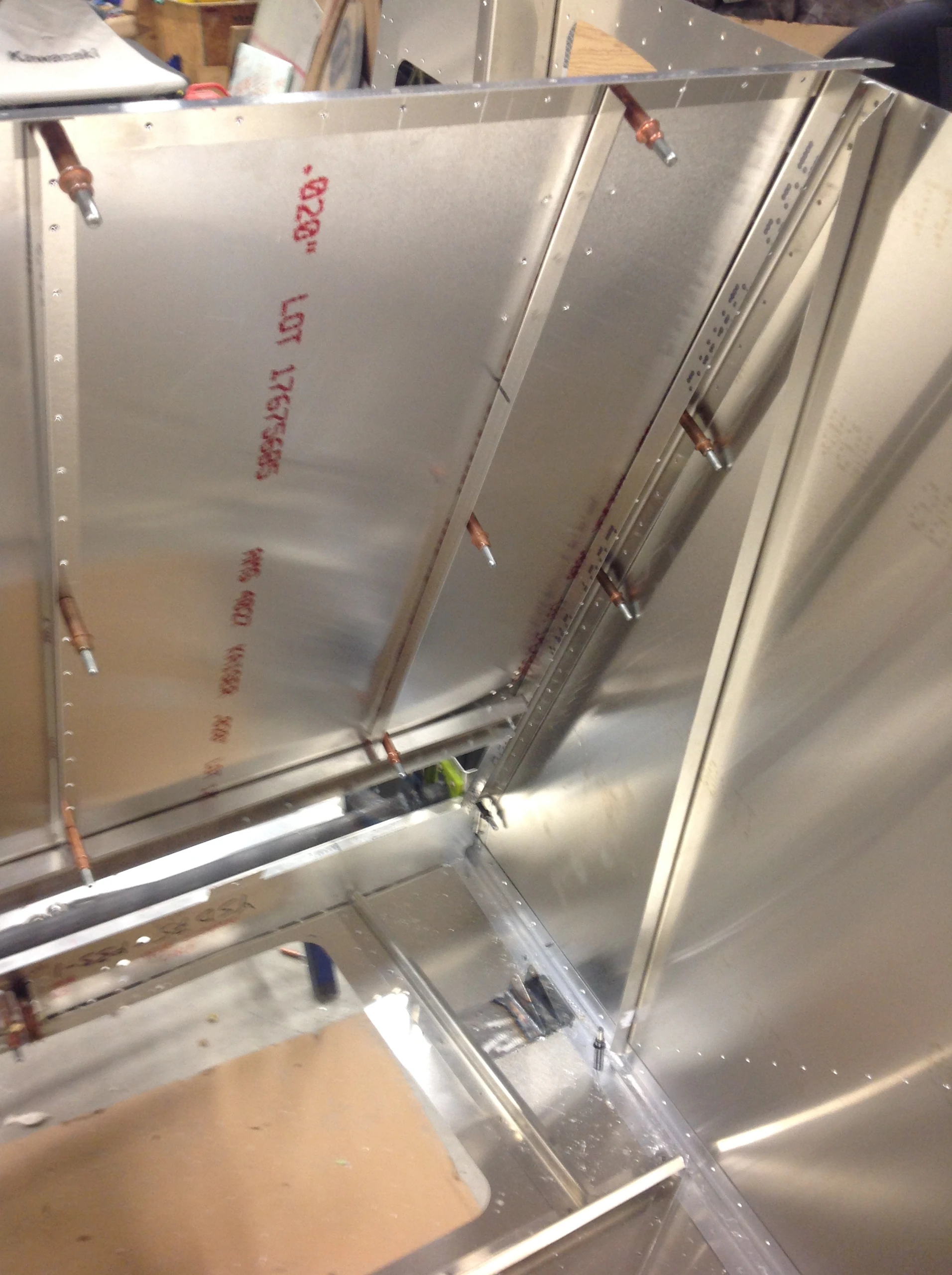

Перегородка багажного отсека
Деталь по исходному IPL: SD75F5-2 · Количество: 1
При предварительной сборке угловые вырезы перегородки направлены вверх.
Сверить со строкой IPL
Уголок перегородки
Деталь по исходному IPL: LS75F6-5 · Количество: 1
Уголок перекрывает перегородку с задней стороны. Закрепите Cleco.
Сверить со строкой IPL
Боковые профили перегородки
Деталь по исходному IPL: SD75F6-7 · Количество: 1L+1R
Профили находятся сзади перегородки. Проверьте совпадение угловых вырезов и закрепите Cleco.
Сверить со строкой IPL
Нижний профиль перегородки
Деталь по исходному IPL: SD75F32-2 · Количество: 1
Профиль перекрывает перегородку сзади.
Сверить со строкой IPL
Три уголка перегородки
Деталь по исходному IPL: SD75F32-3 · Количество: 3
Уголки перекрывают перегородку с задней стороны.
Сверить со строкой IPL
Косынки перегородки
Деталь по исходному IPL: SD75F32-1 · Количество: 1L+1R
Косынки находятся спереди перегородки. Закрепите Cleco #20.
Сверить со строкой IPL
Клёпка уголков
Деталь по исходному IPL: A4
Три уголка L крепятся к перегородке заклёпками A4.
Сверить со строкой IPL
Клёпка косынок
Деталь по исходному IPL: A5
Косынки крепятся A5. Нижний ряд оставьте до установки подлокотника по SD75-FR-11: это подтверждено листом SD75-FR-06 от 05.05.2020 и данным IPL. Отверстия верхних кронштейнов SD75F30-4 также клепаются позднее, вместе с этими кронштейнами по SD75-FR-08. Старую запись журнала от 15.04.2020 нельзя читать как разрешение заранее заклепать нижний ряд.
Сверить со строкой IPL

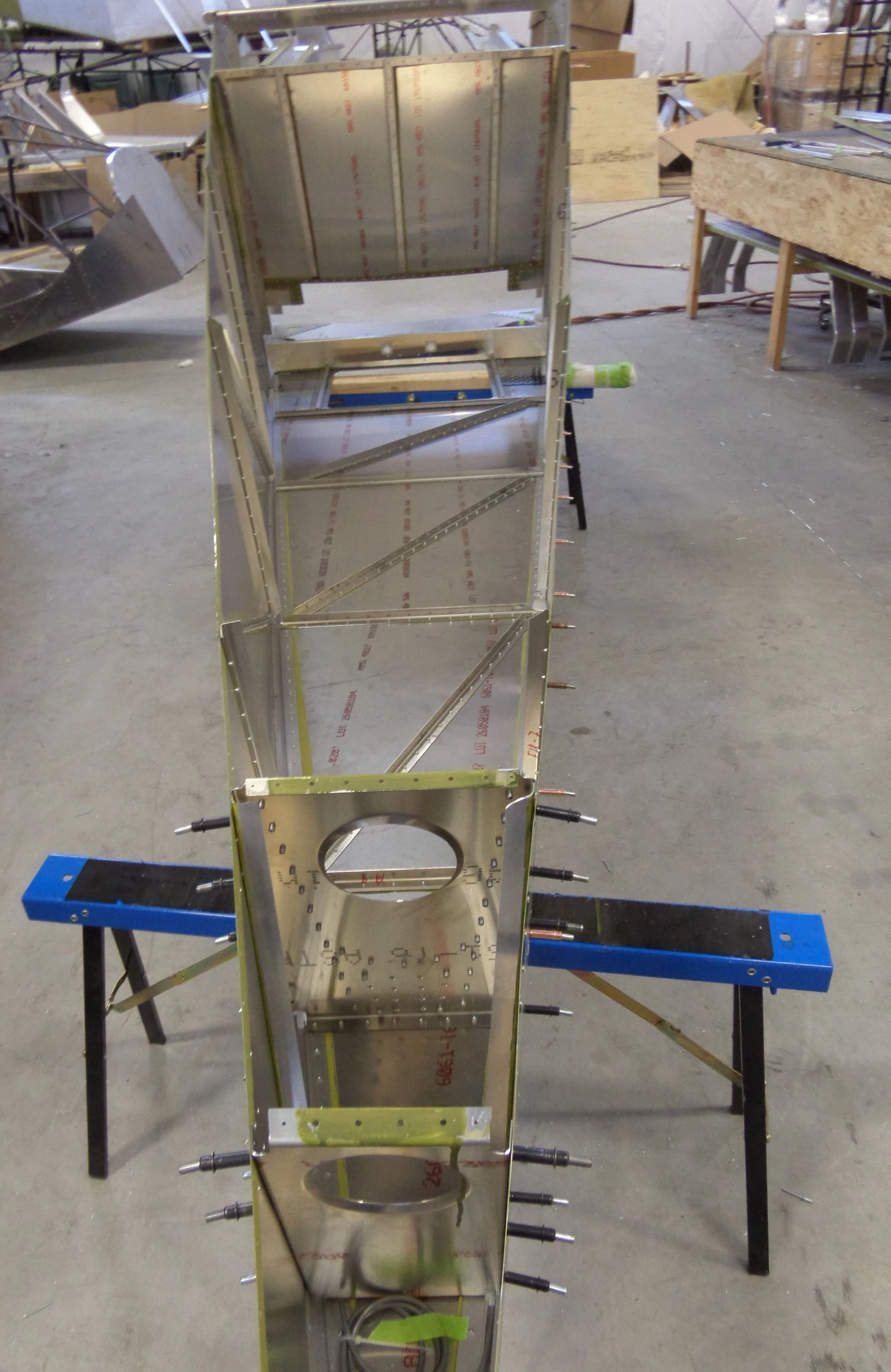

Установка перегородки
Соедините собранную перегородку с фюзеляжем Cleco.
Сверить со строкой IPL
Косынки продольных профилей
Деталь по исходному IPL: C75F4-9 · Количество: 2
Заведите косынки между сборкой перегородки и боковой обшивкой. Они также показаны на SD75-FC-01.
Сверить со строкой IPL
Клёпка боковых косынок
Деталь по исходному IPL: A5
Приклепайте косынки продольных профилей вместе с боковыми профилями заклёпками A5.
Сверить со строкой IPL

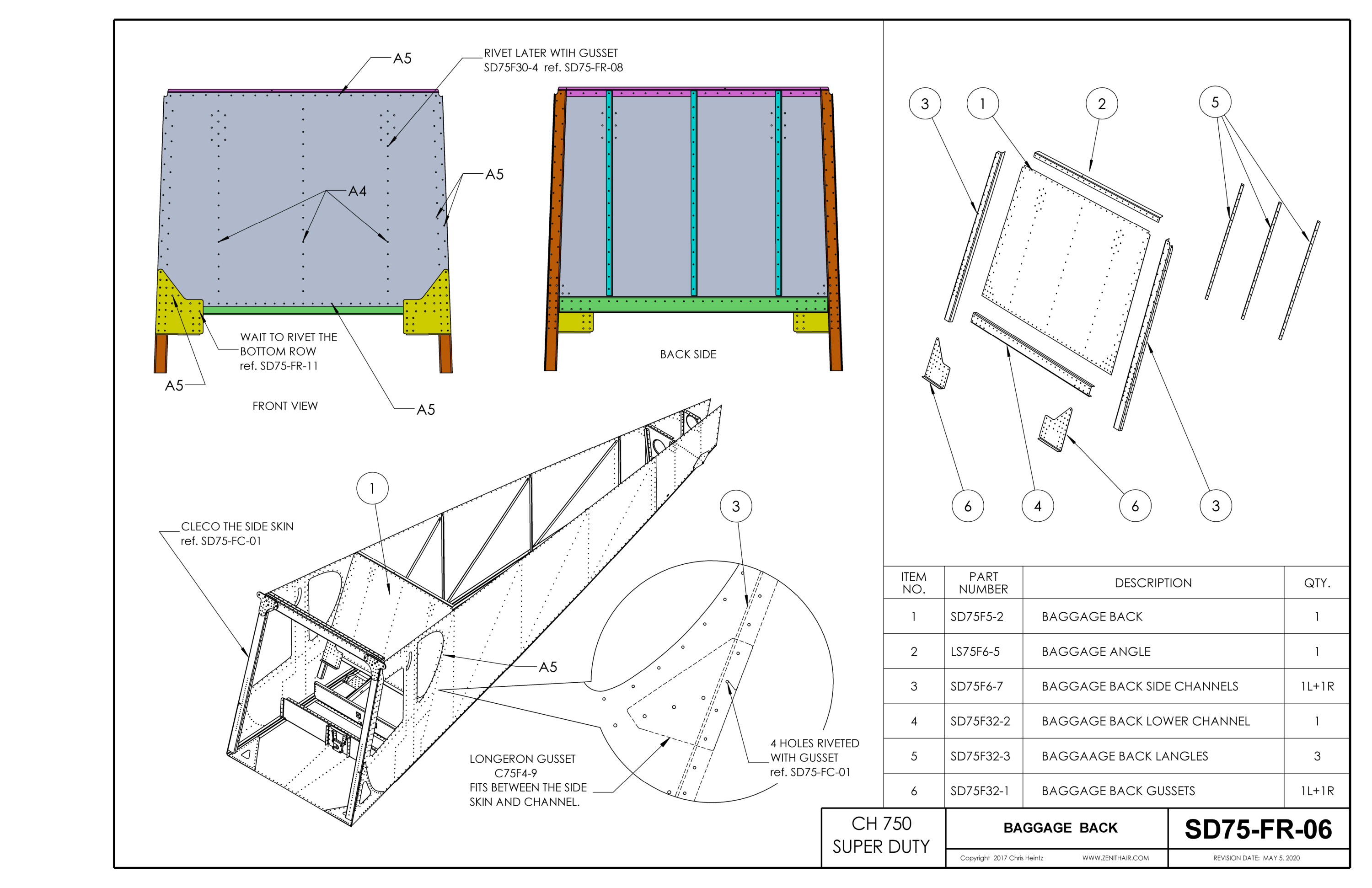

Сборочный чертёж SD75-FR-06
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
