Нижняя обшивка и шпангоуты оперения — CH 750 SD

Иллюстрации и порядок сборки

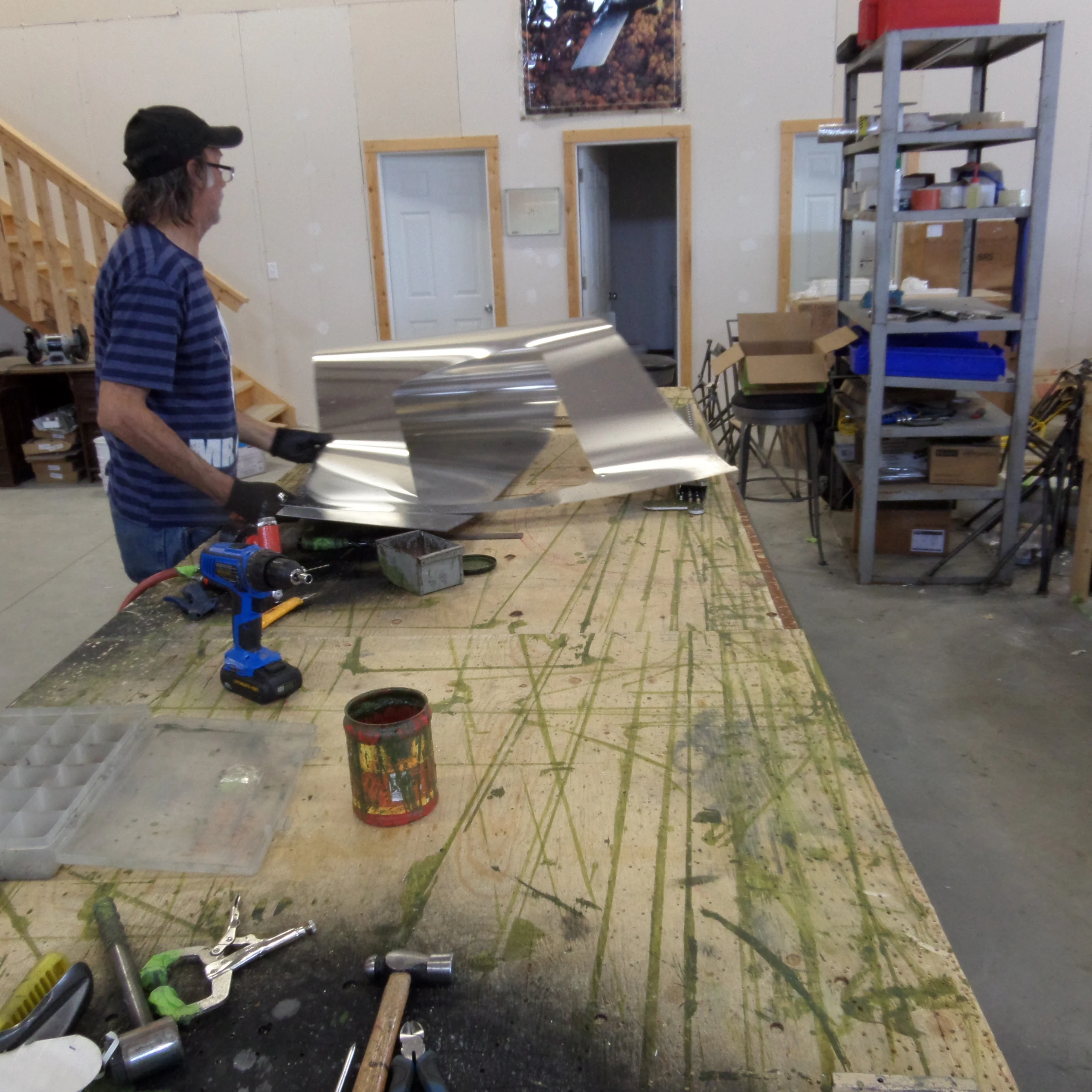

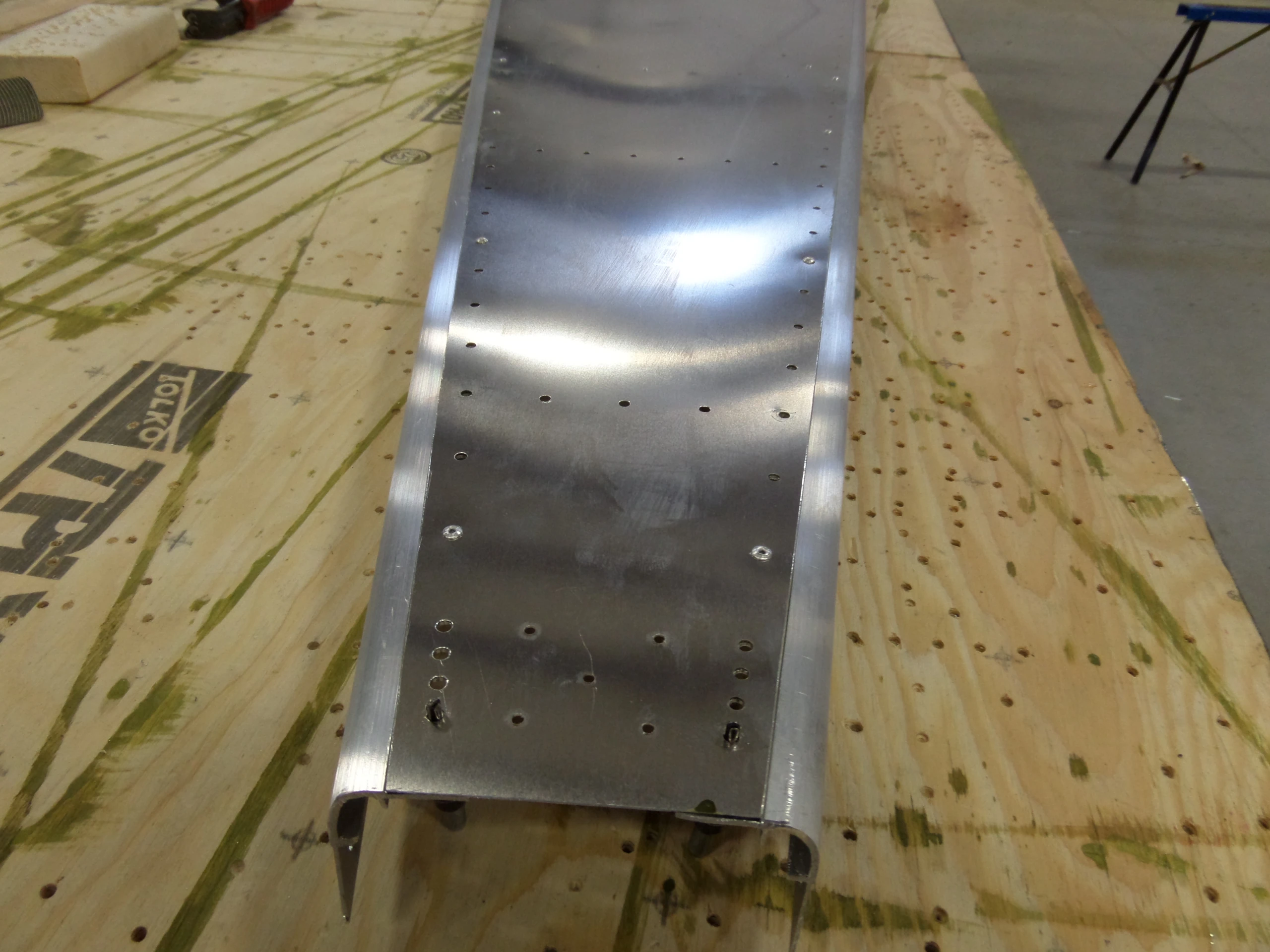

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 1 — Фото 1
Обозначение в альбоме
1 — one person moving the skin.JPG

Редакции и порядок применения

IPL FR-3 · REVISION: July 20, 2021. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

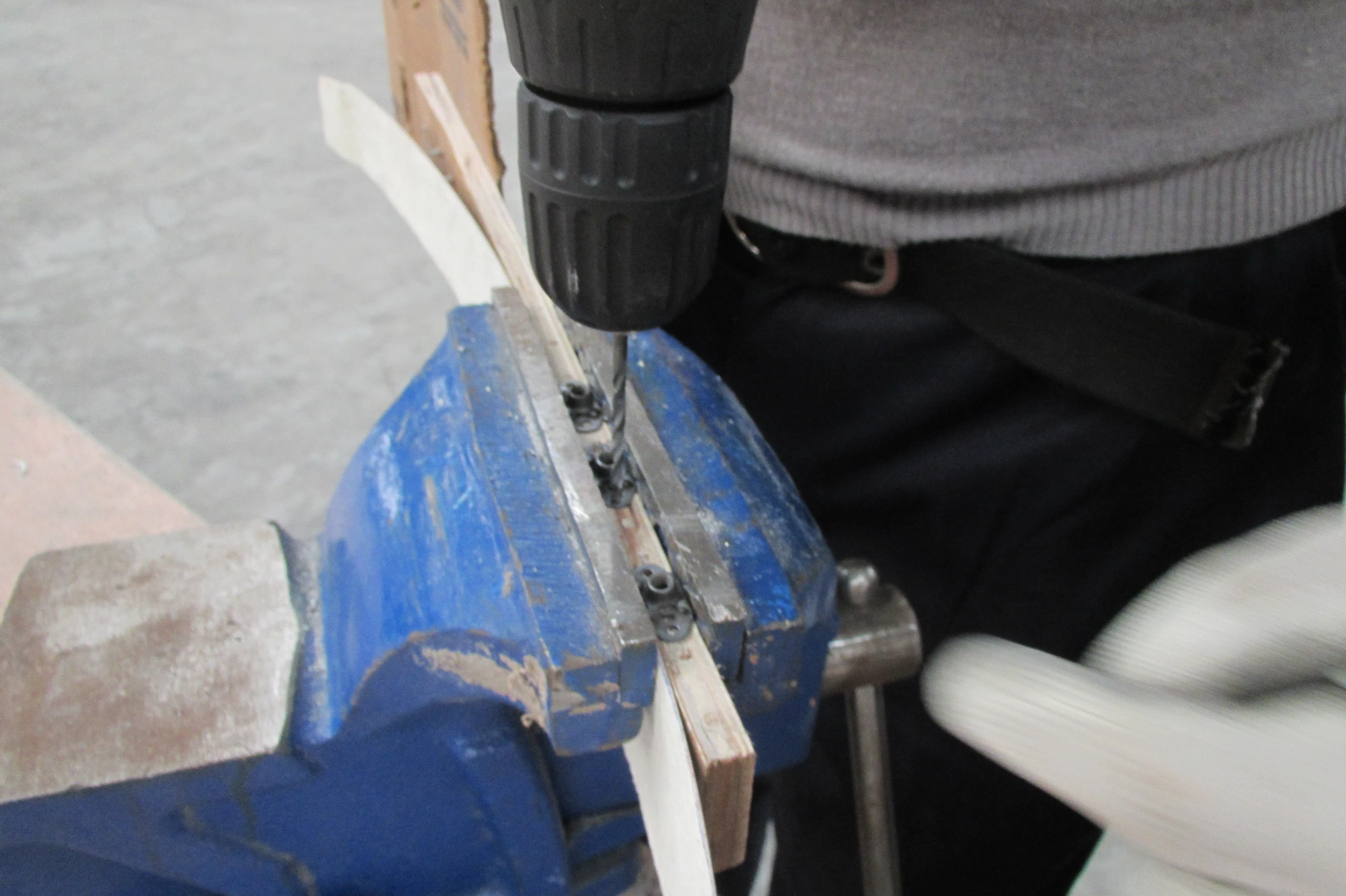

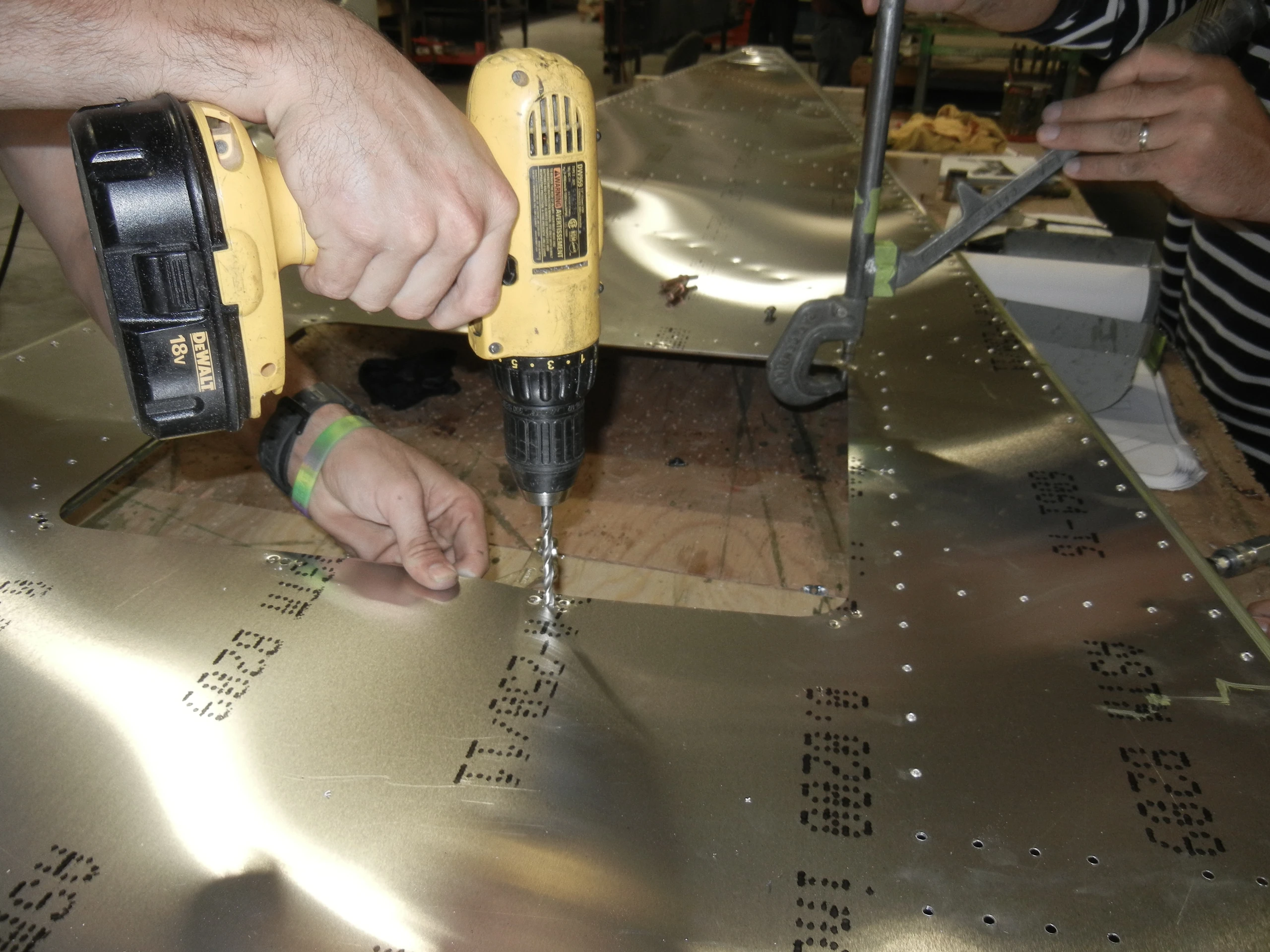

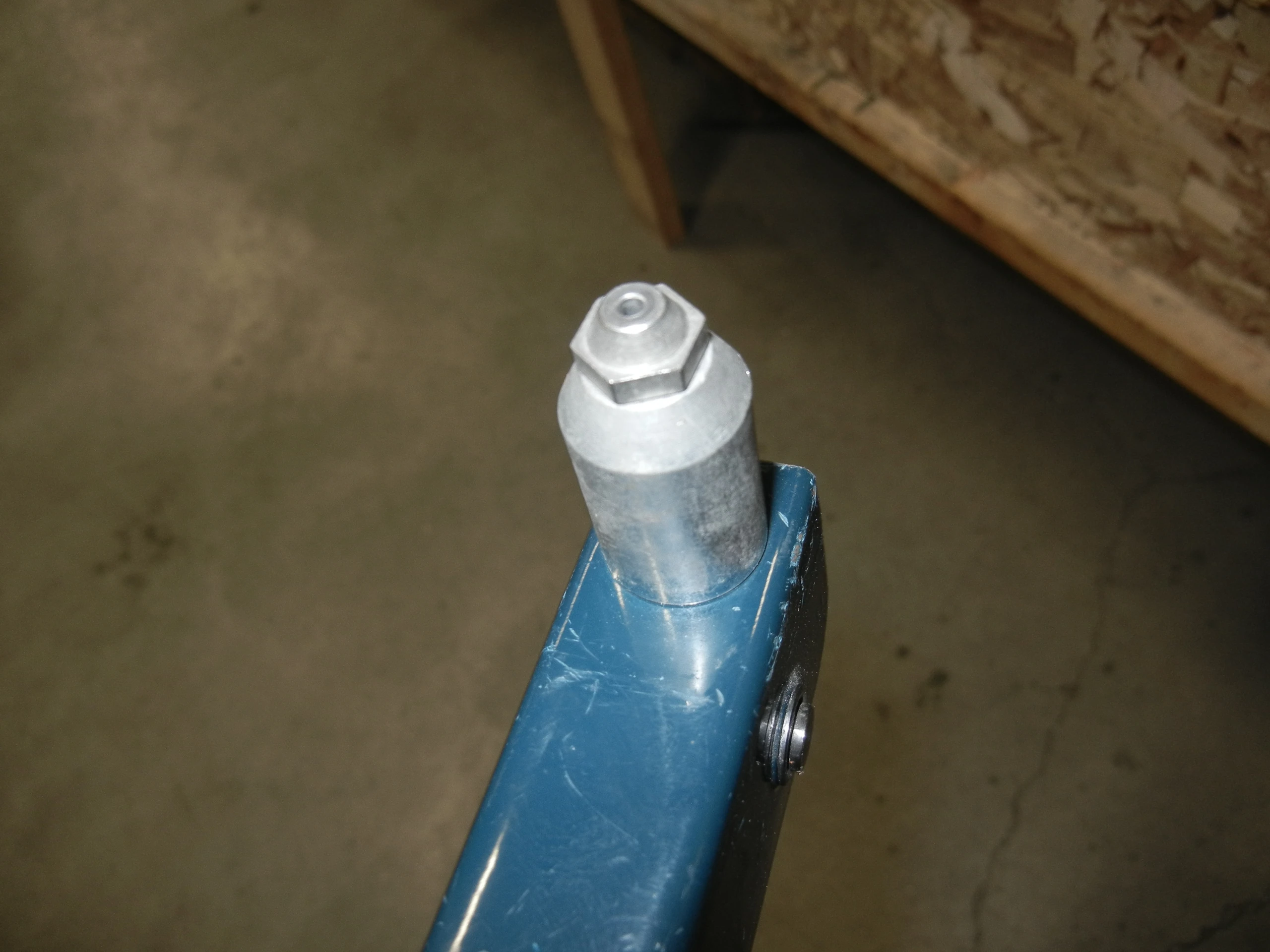

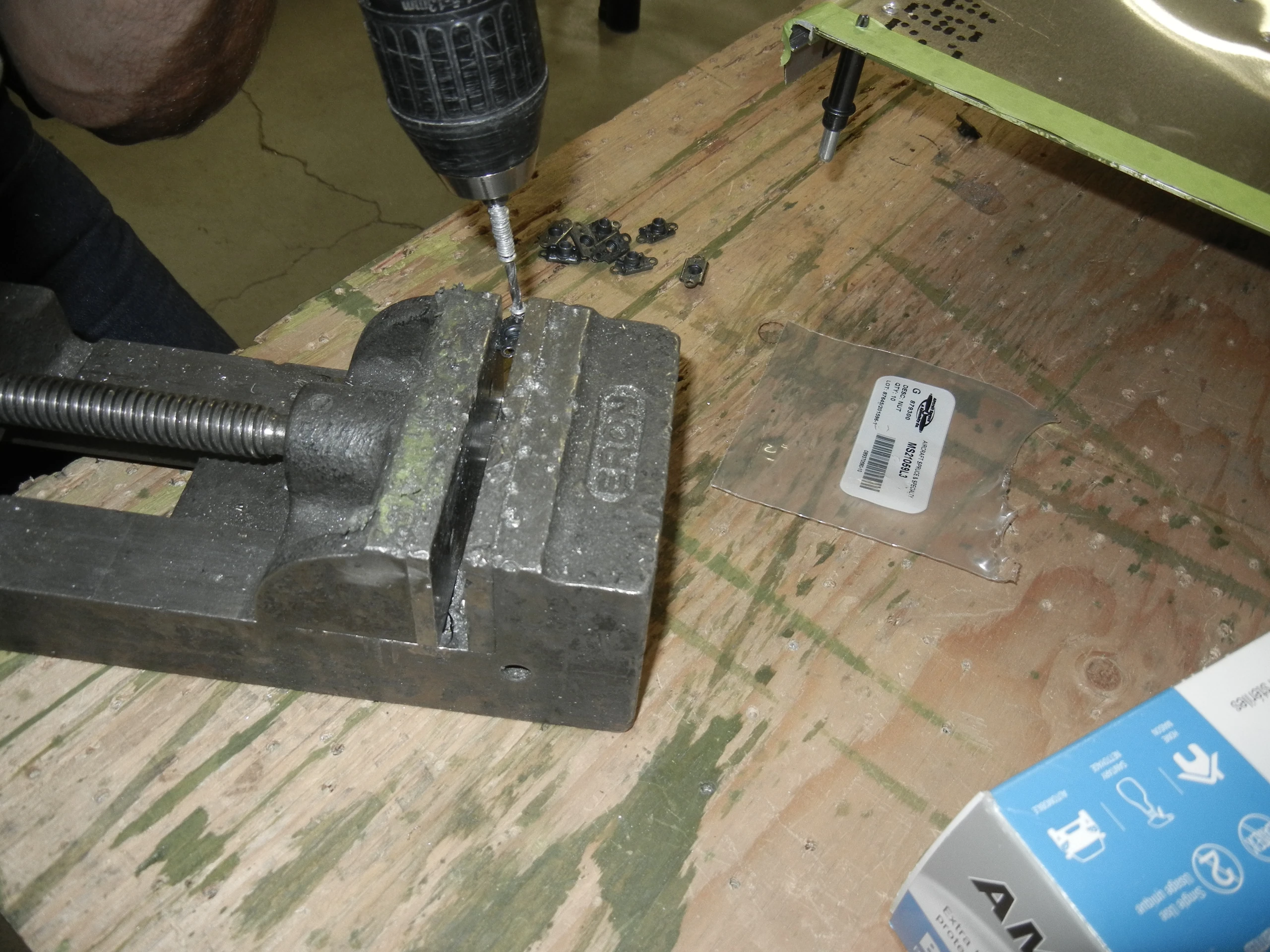

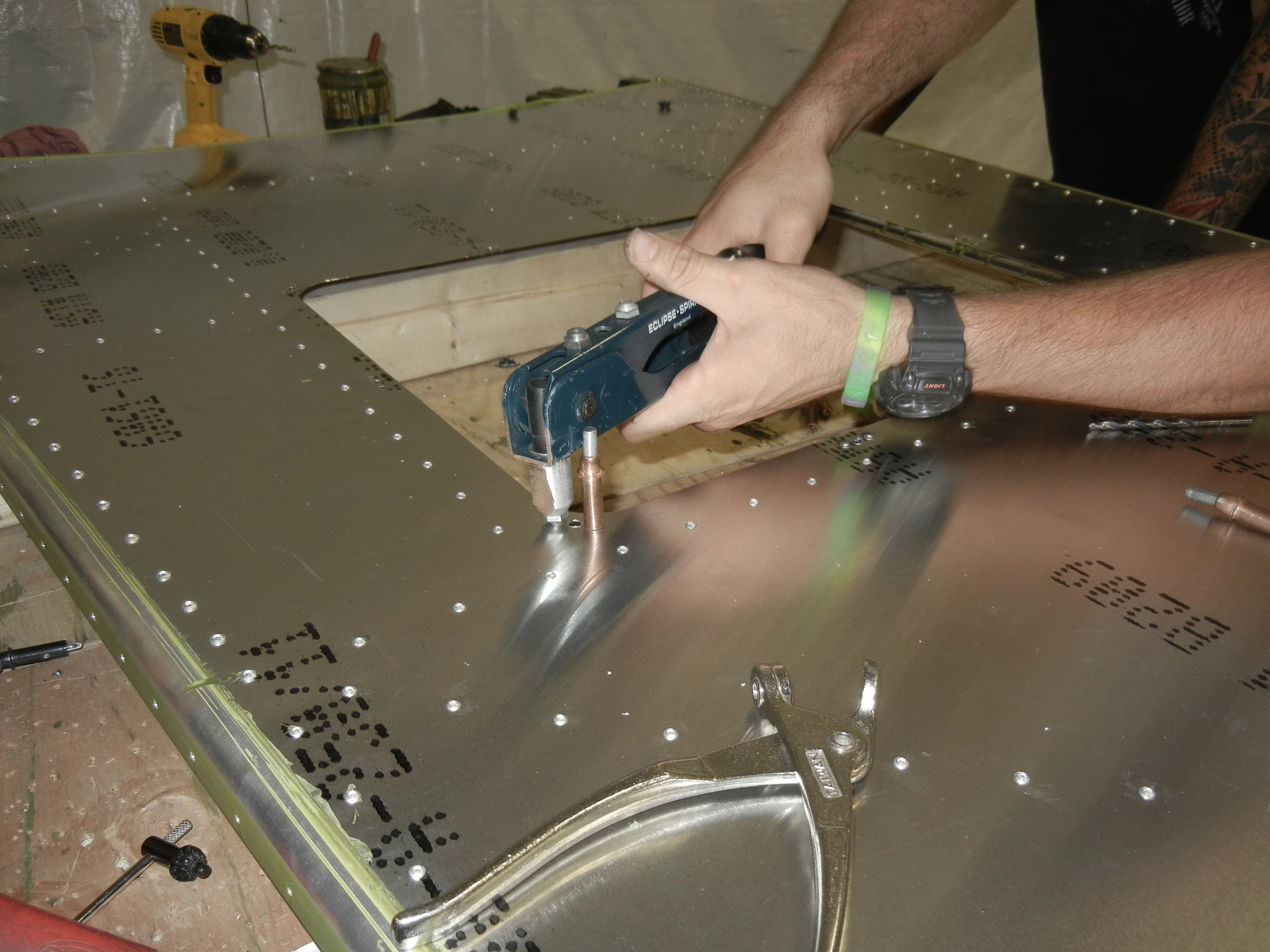

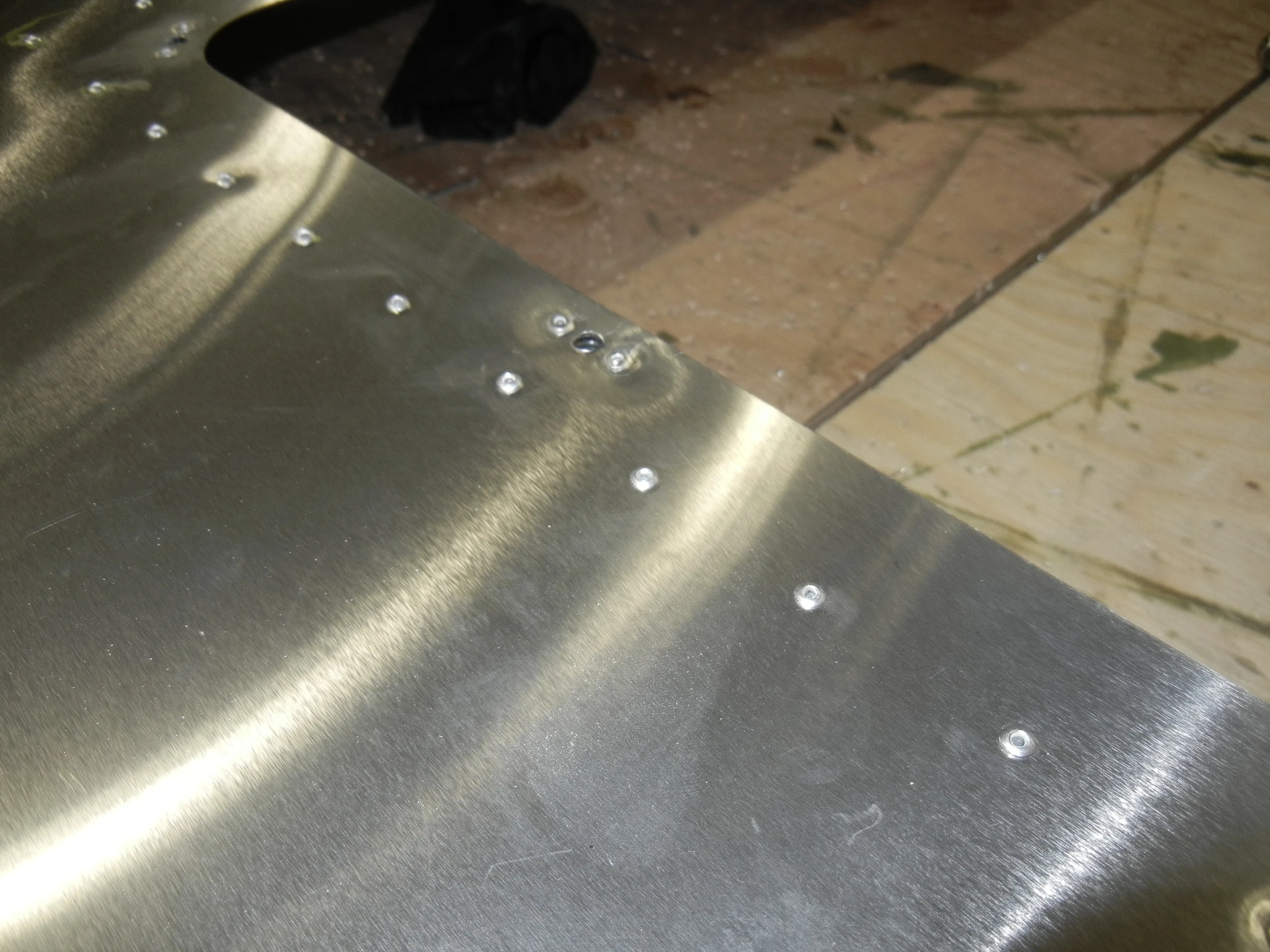

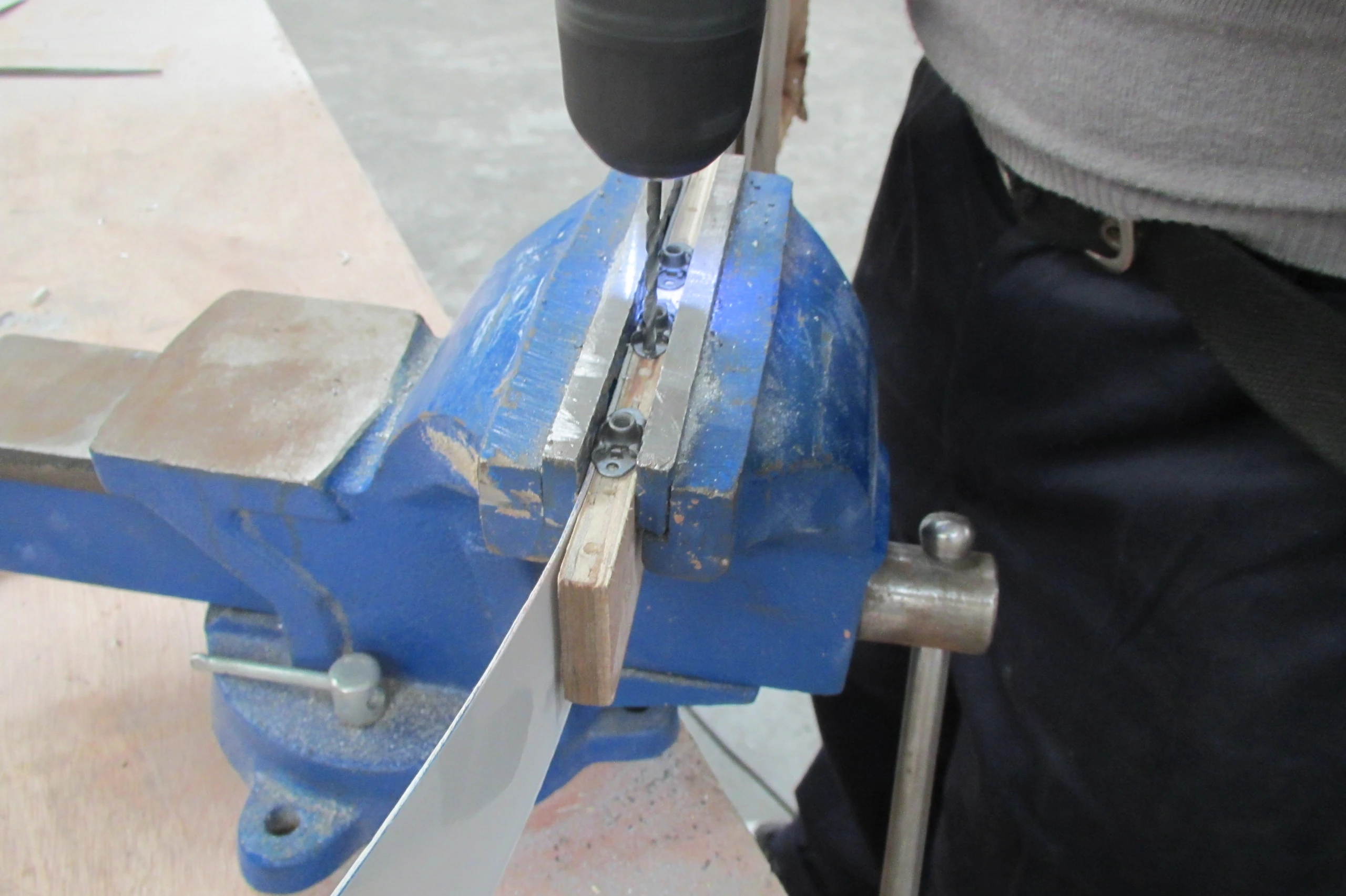

Фотографии группы 17 показывают отдельный пример потайного крепления анкерных гаек: рассверливание концов #30, формовку лунок и вытягивание A4 плоской насадкой. В IPL для анкерных гаек указаны A3. Это разные исполнения; диаметр крепежа не увеличивайте по одному снимку без проверки чертежа.

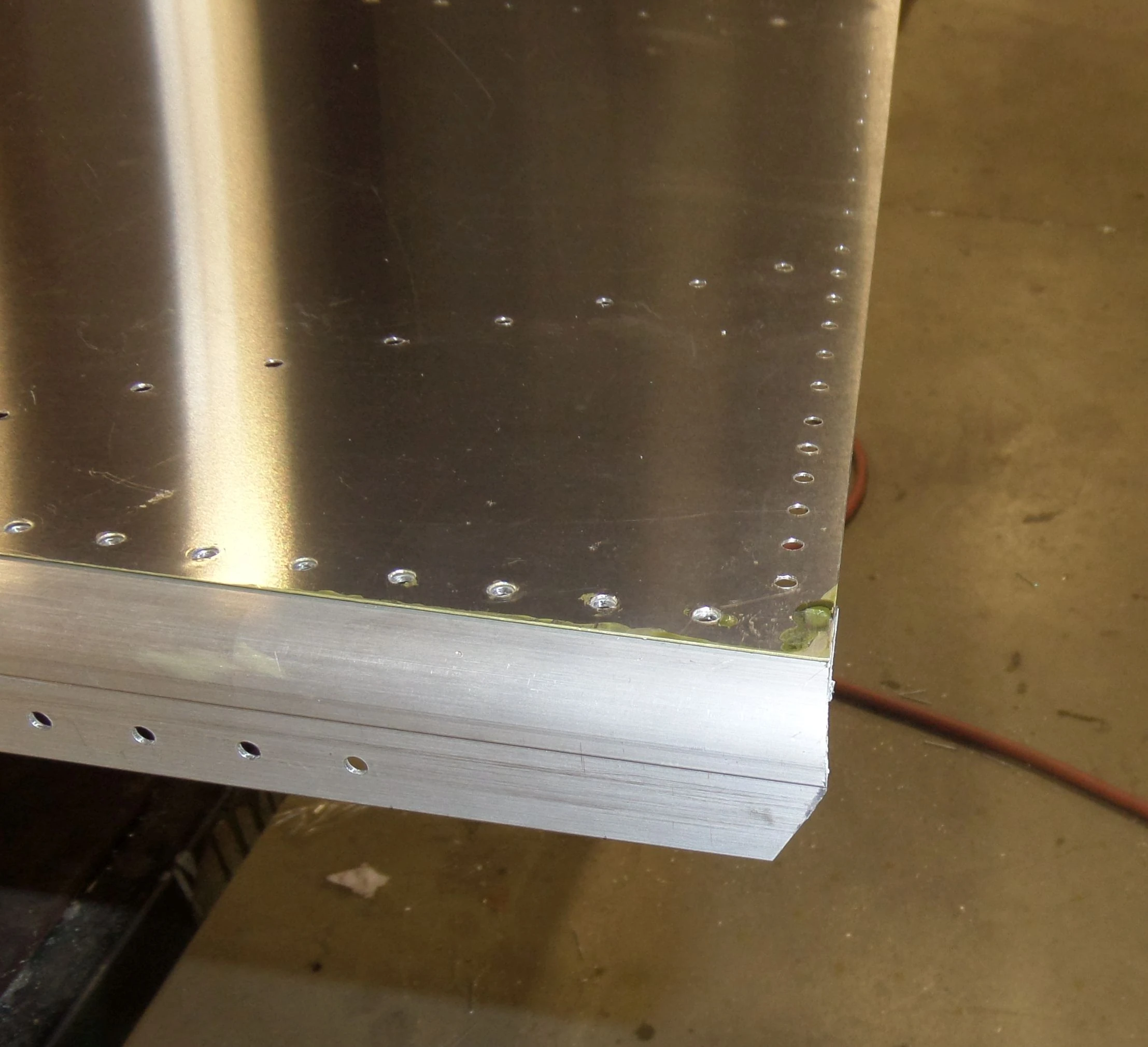

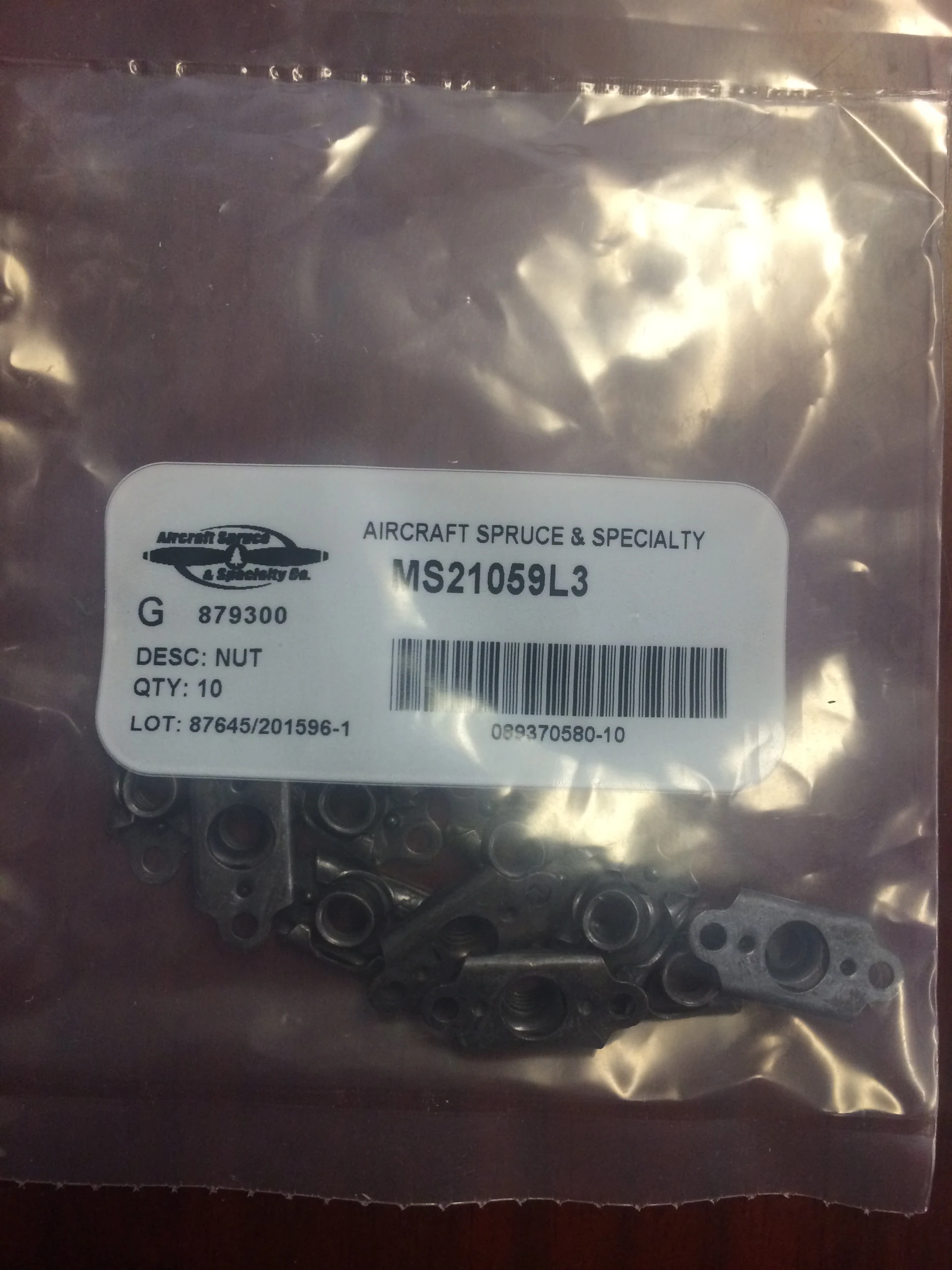

На снимках гайка маркирована MS21069-L3, тогда как в IPL напечатано MS21047-13. Сохраняем исходные обозначения раздельно и не считаем эти гайки автоматически взаимозаменяемыми. Концы продольных профилей на иллюстрации расположены вровень с концом обшивки.

Порядок установки по IPL

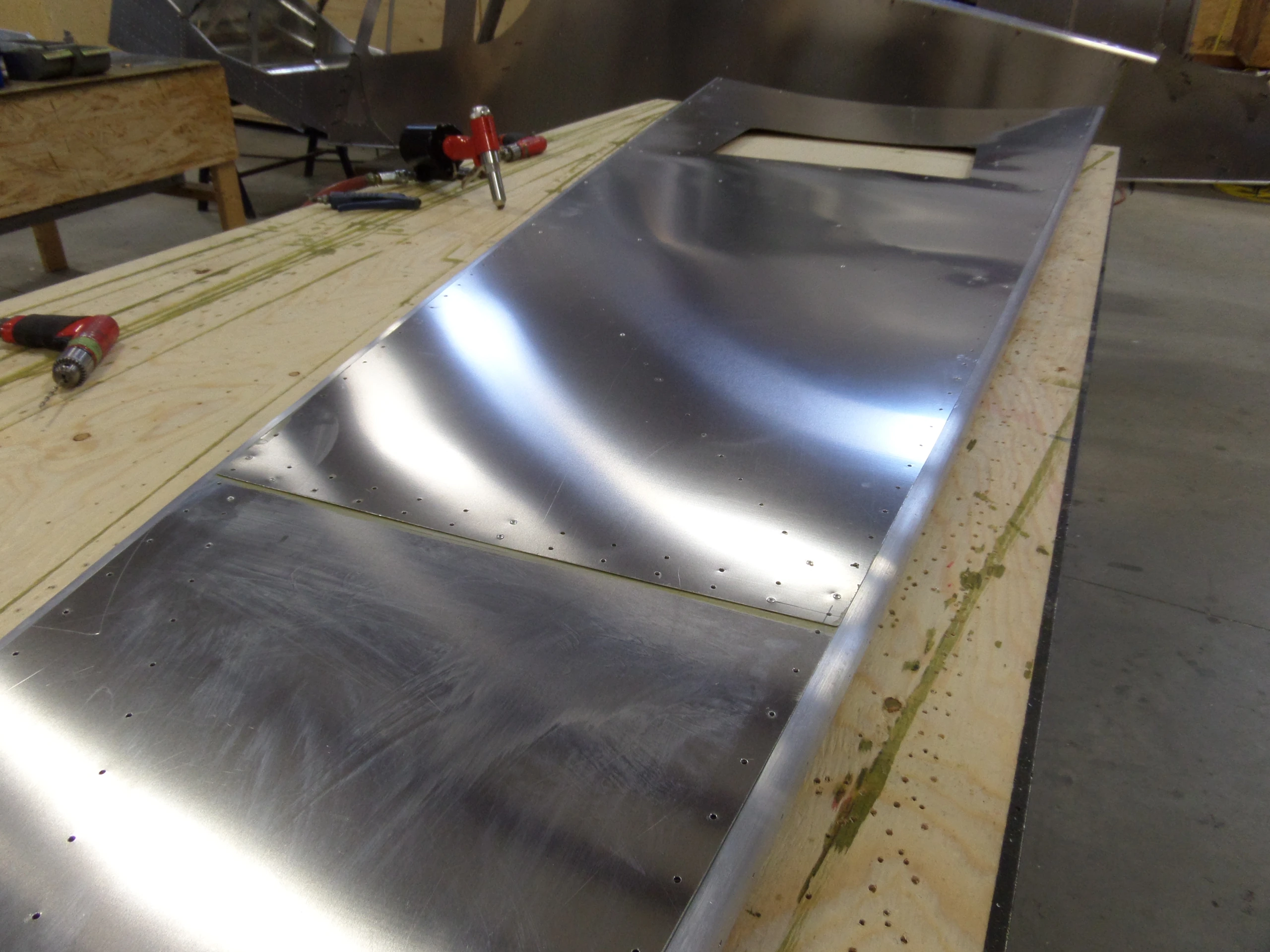

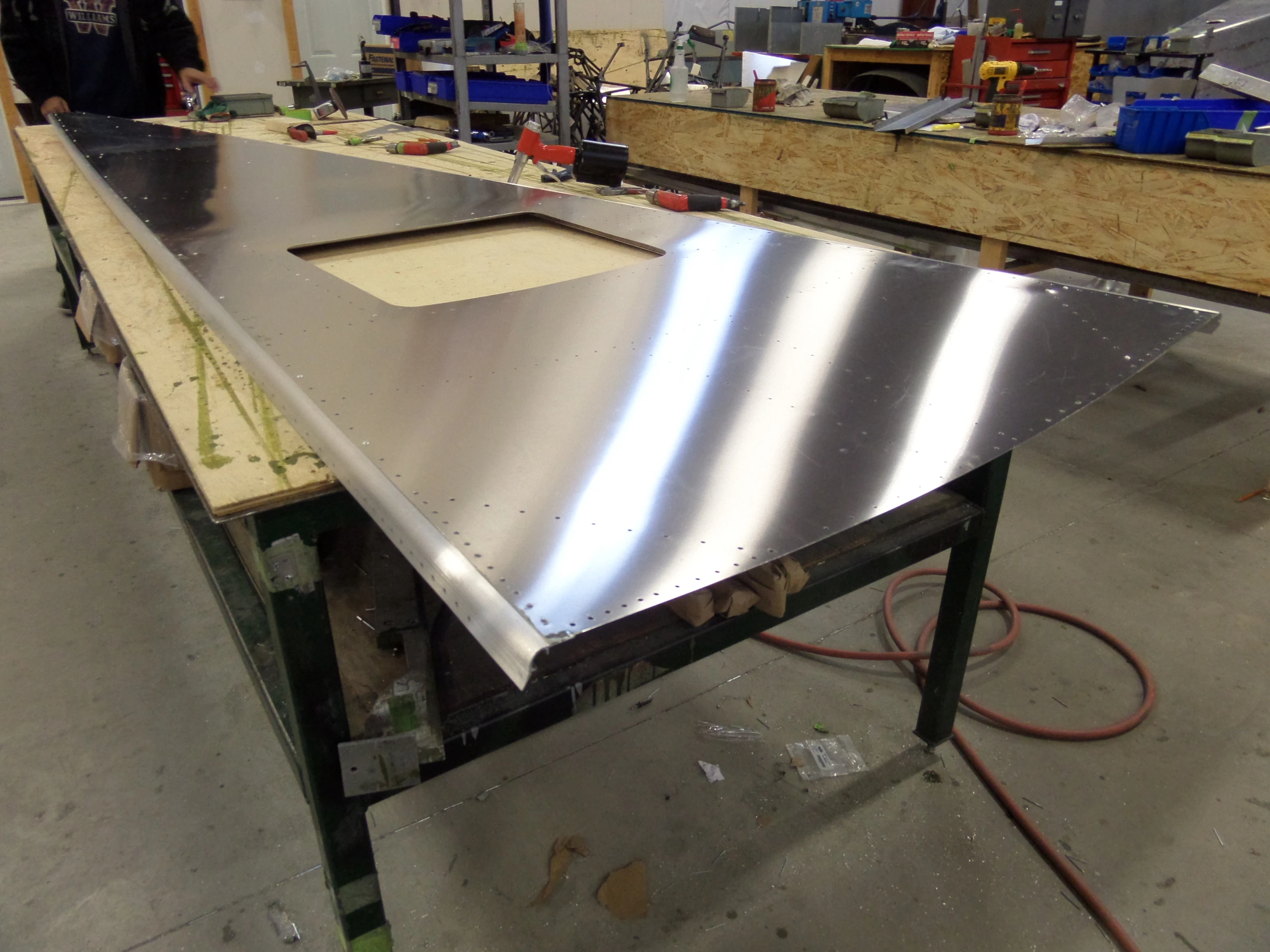

Ориентация нижней обшивки

Деталь по исходному IPL: LS75F1-1 · Количество: 1

Пометьте внутреннюю, верхнюю сторону обшивки. Проверьте направление диагональных уголков и расположение отверстий основания линейного привода справа, со стороны второго пилота. Для установки продольных профилей переверните обшивку низом вверх.

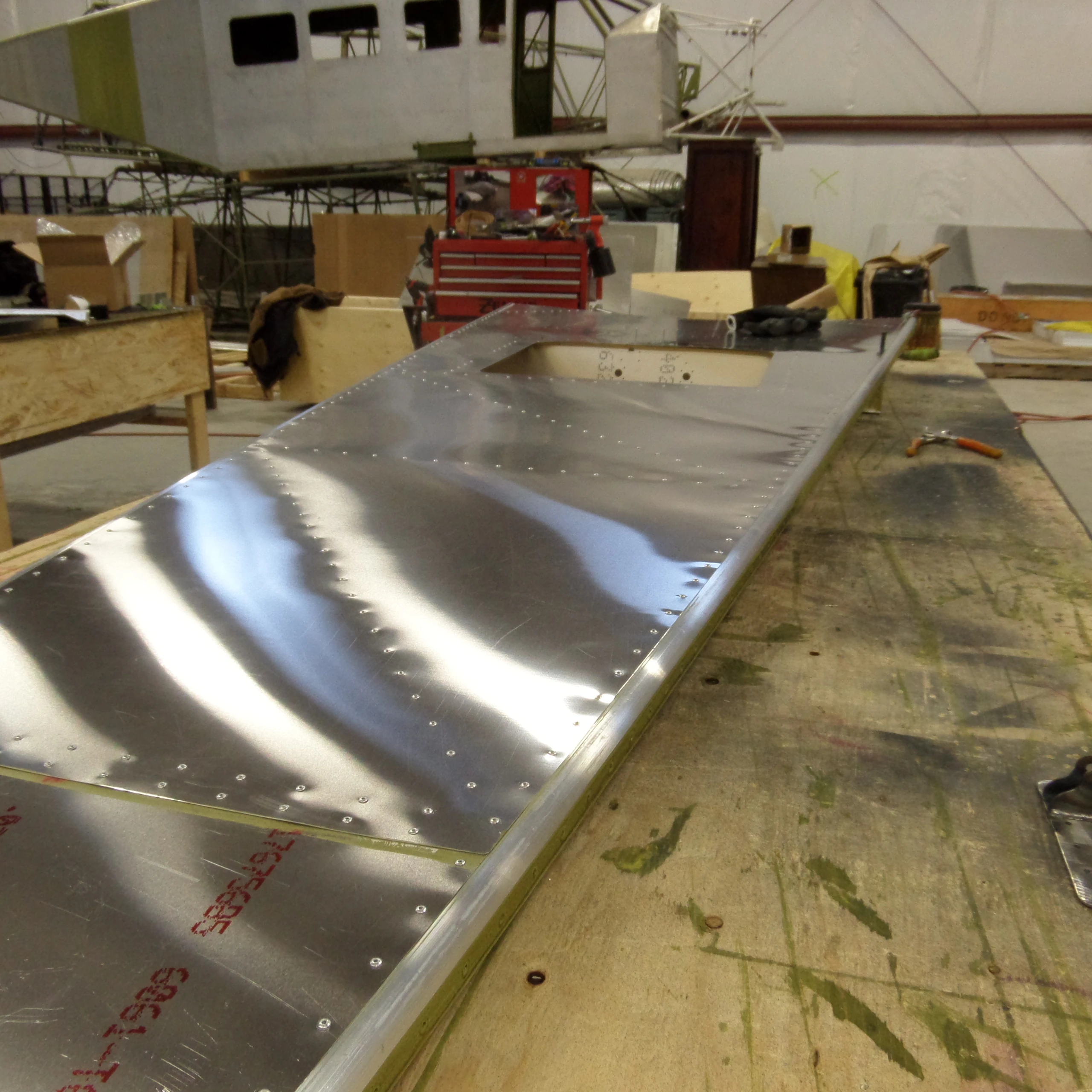

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 2 — Ориентация нижней обшивки — иллюстрация из альбома

Сверить со строкой IPL

BOTTOM SKIN Mark the top side of the bottom skin, this is the side which will be on the inside of the fuselage. Check the direction of the diagonal L angles. Also check the holes for the linear actuator mount are on the right side (co-pilot side). Turn the skin over, bottom side up (to install the longerons).

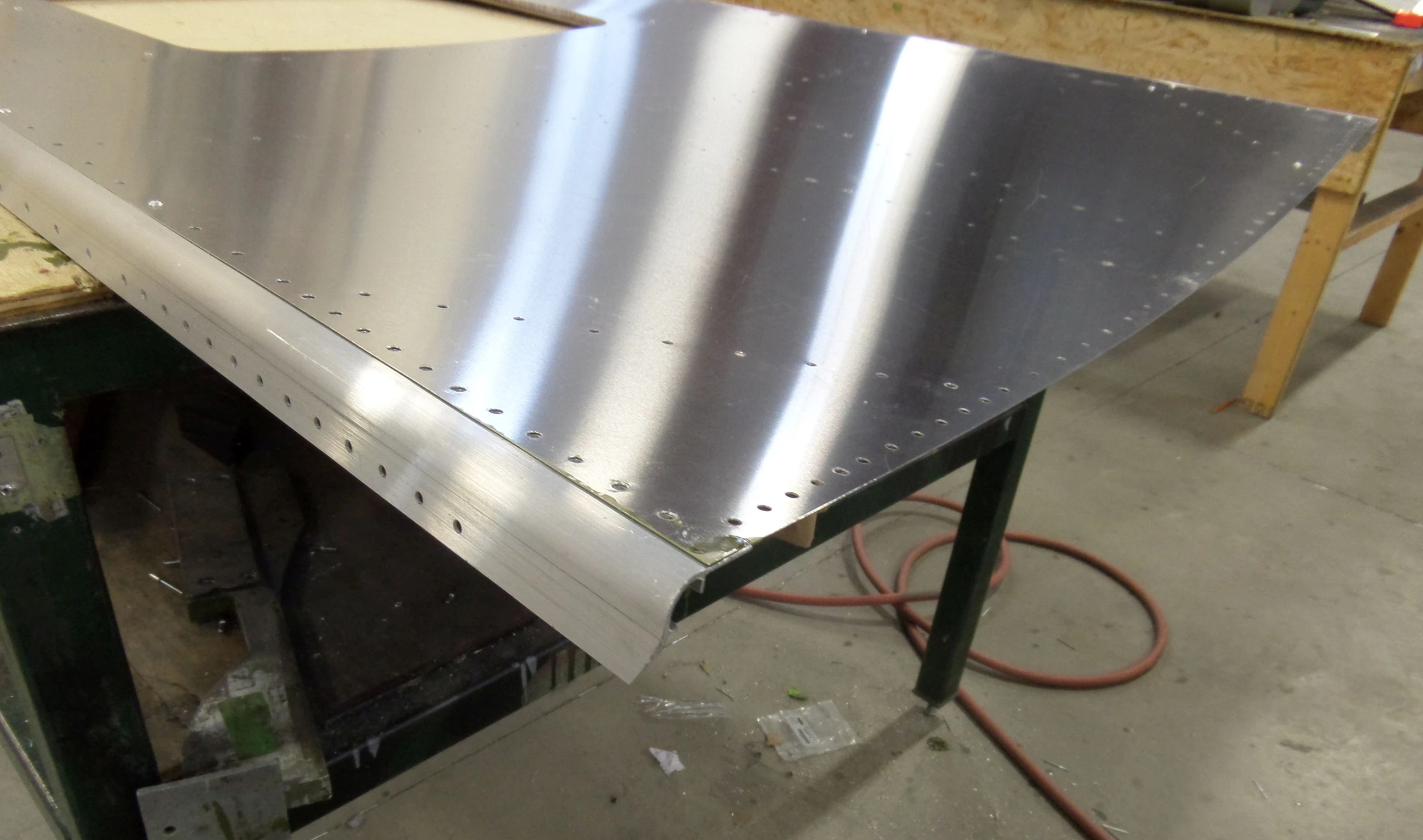

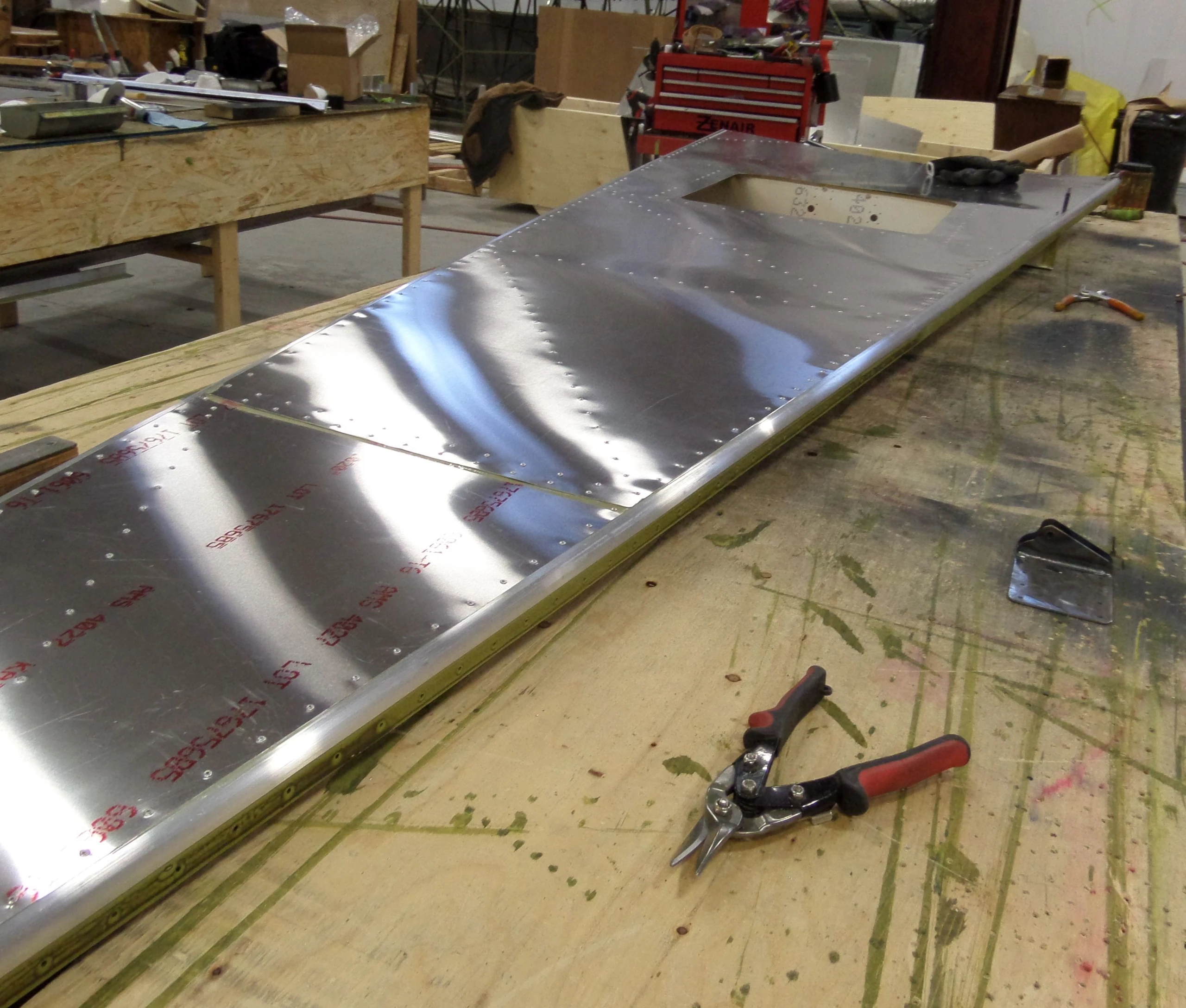

Нахлёст нижних обшивок

Деталь по исходному IPL: C75F1-2 · Количество: 1

Передняя обшивка перекрывает заднюю сверху. В нахлёсте два заклёпочных ряда; соедините обшивки Cleco по заднему ряду.

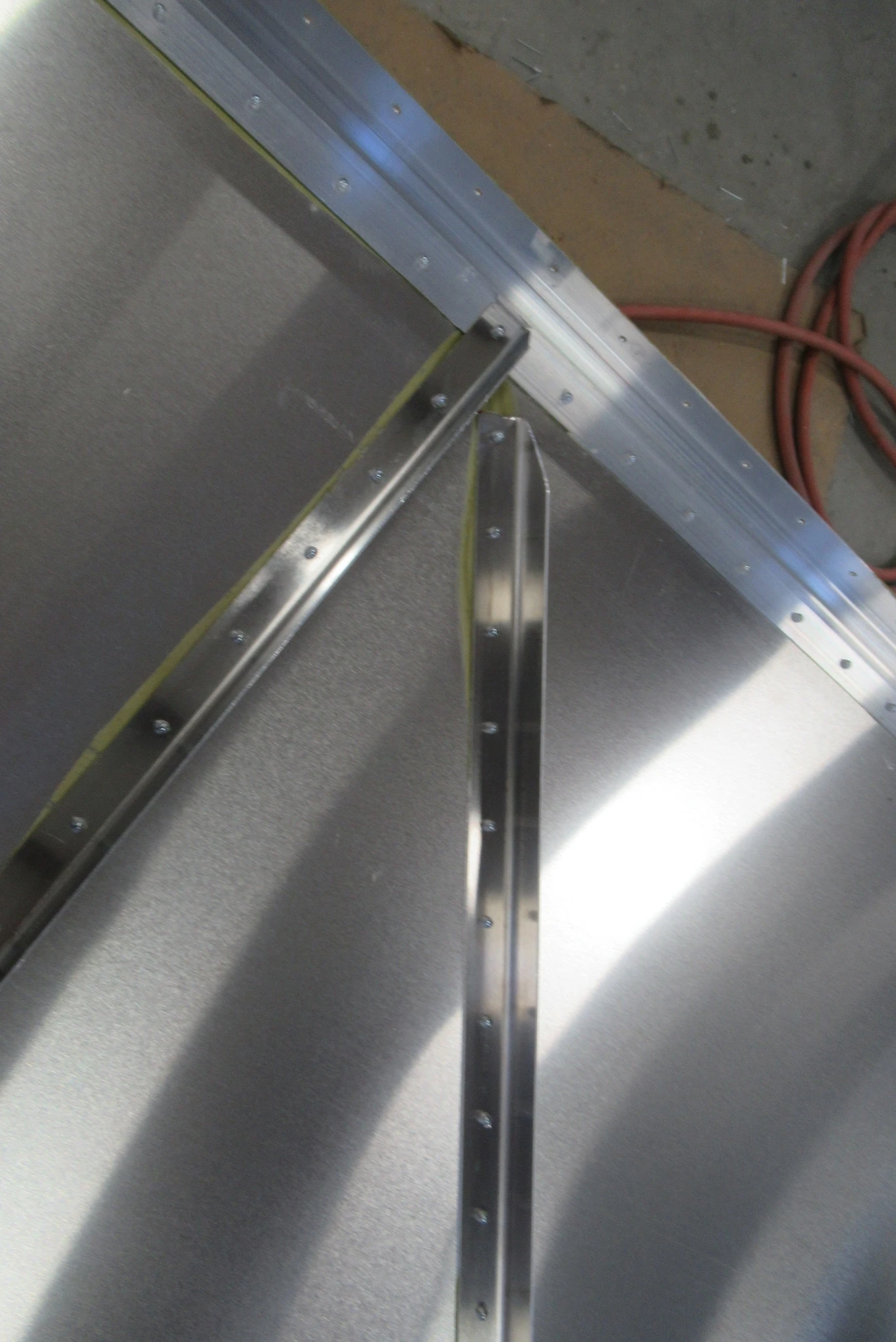

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 3 — Нахлёст нижних обшивок — иллюстрация из альбома

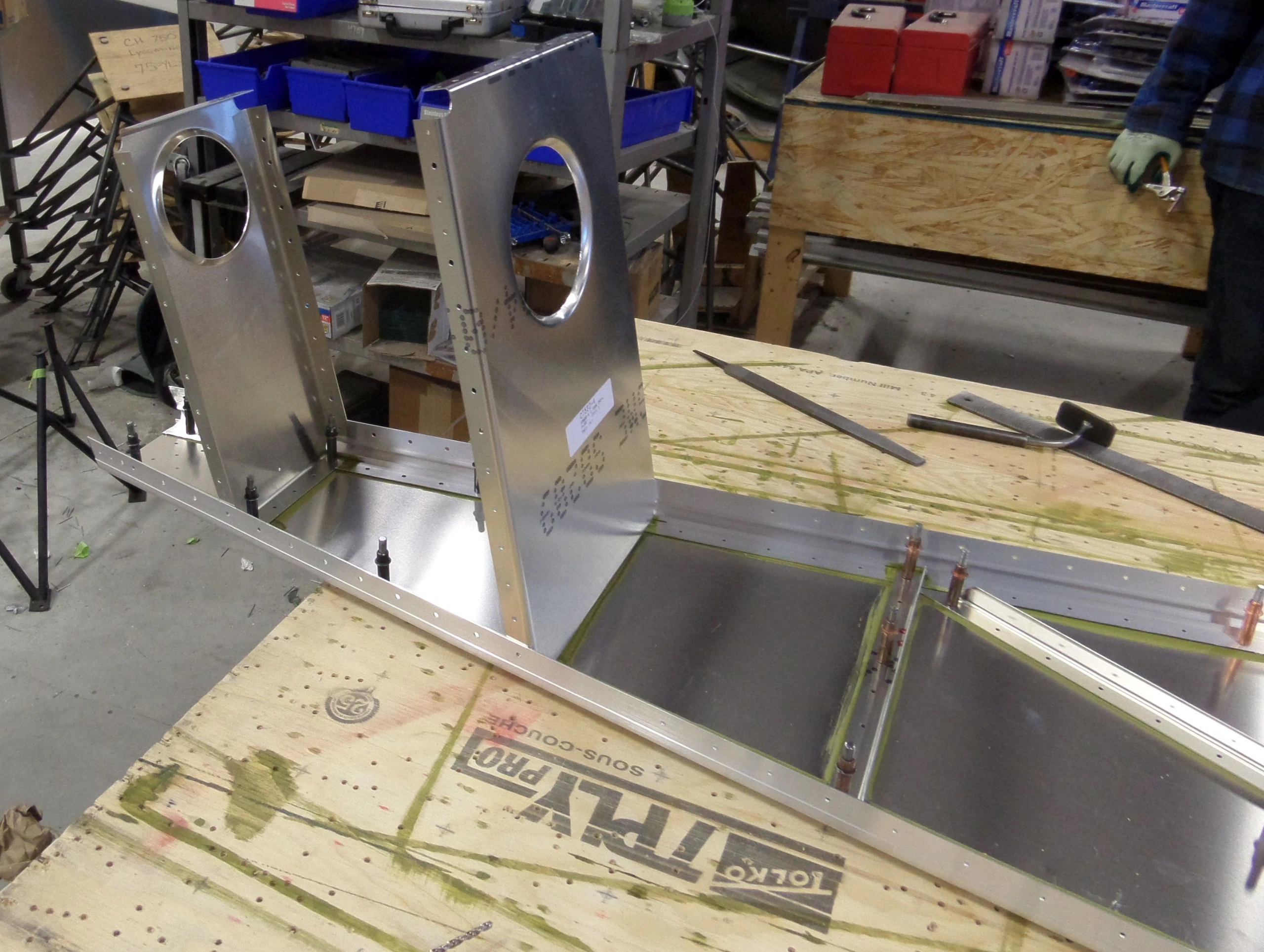

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 4 — Нахлёст нижних обшивок — иллюстрация из альбома

Сверить со строкой IPL

REAR BOTTOM FUSELAGE SKIN The front skin overlaps on top of the rear skin. At the overlap there are 2 rivet lines, cleco the skins together through the aft rivet line.

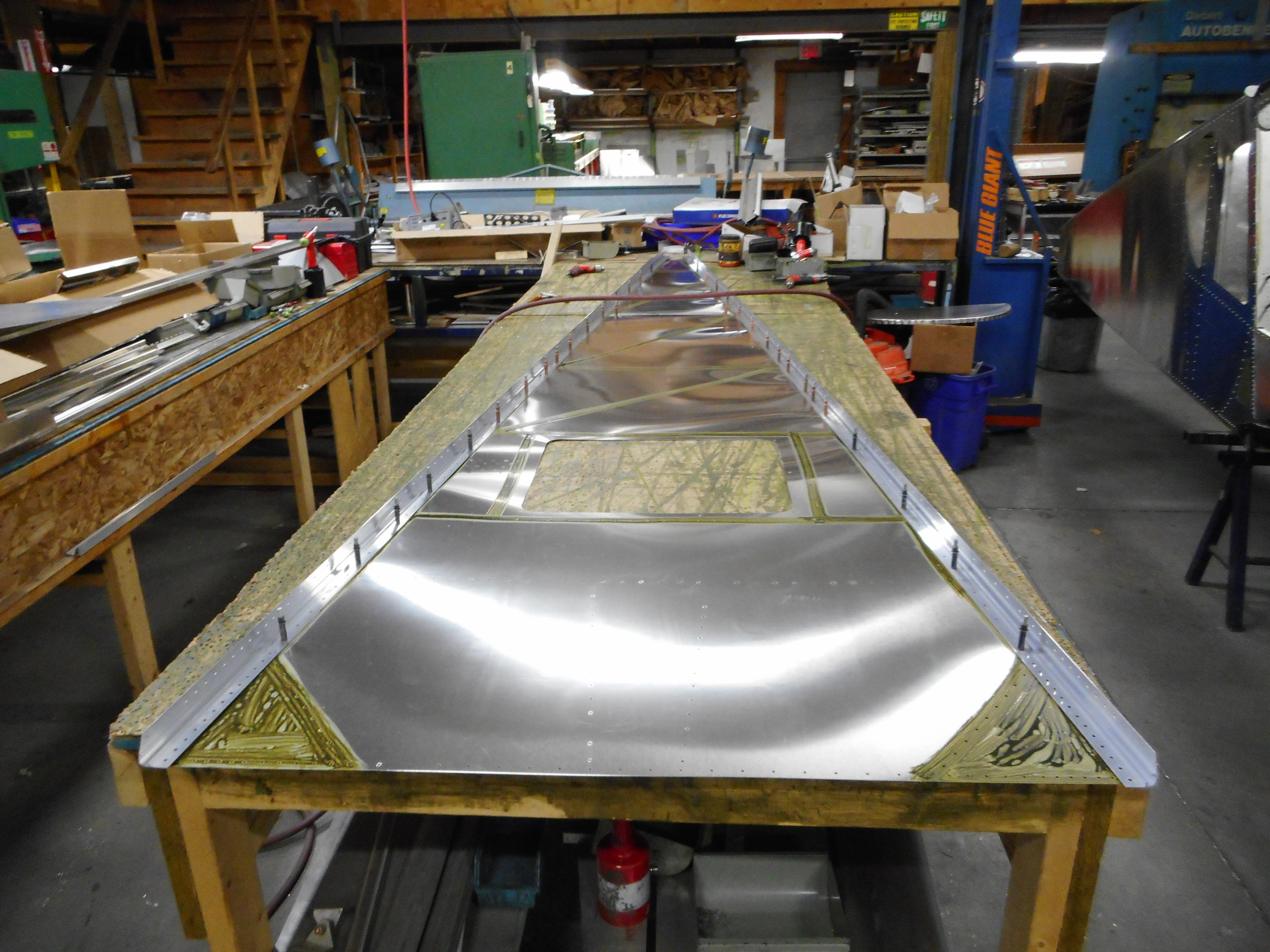

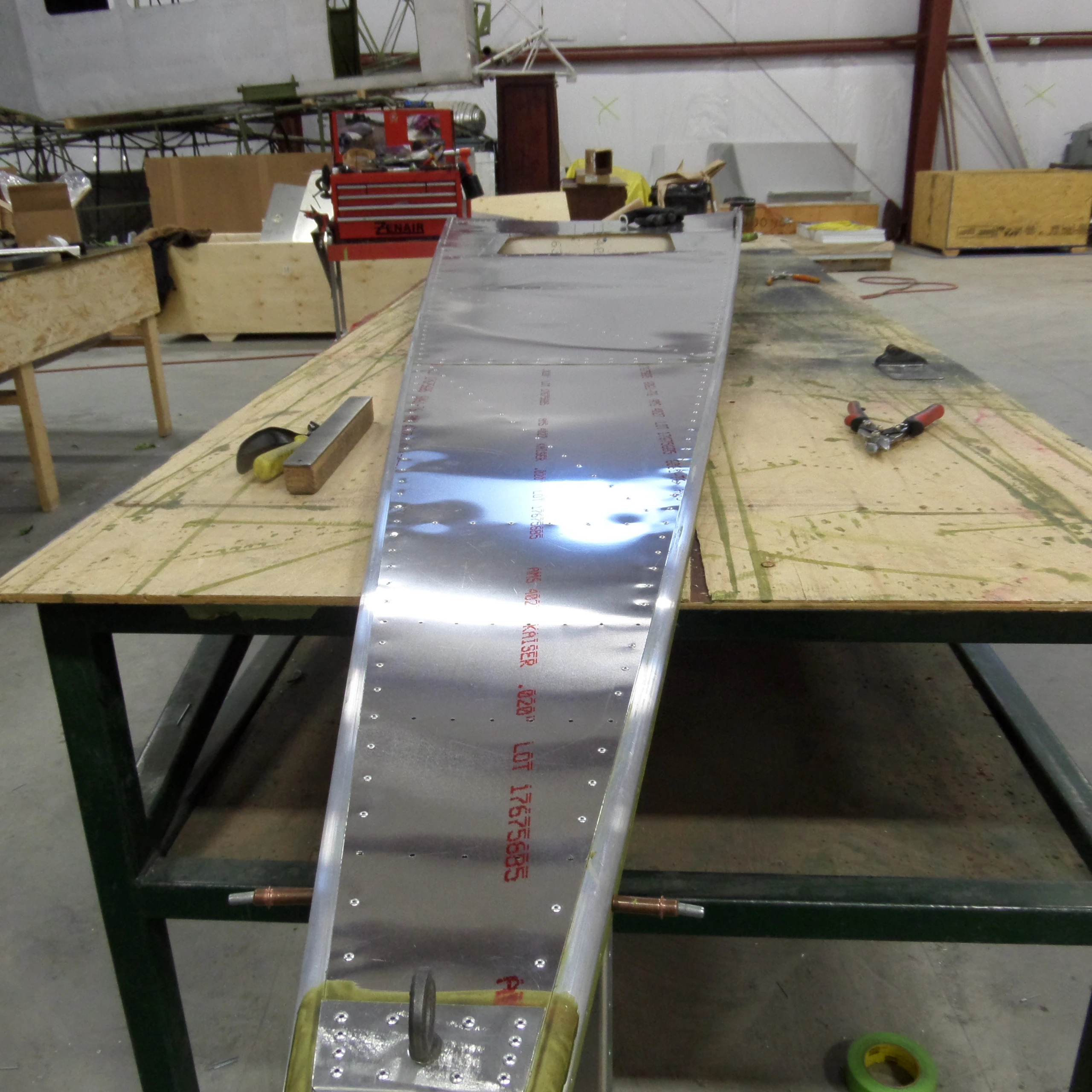

Нижние продольные профили

Деталь по исходному IPL: C75F2-2 · Количество: 1BR+1BL

Заведите профили под обшивку и устанавливайте Cleco от переда к хвосту примерно в каждое десятое отверстие. На пересечениях с поперечными уголками Cleco пока не ставьте.

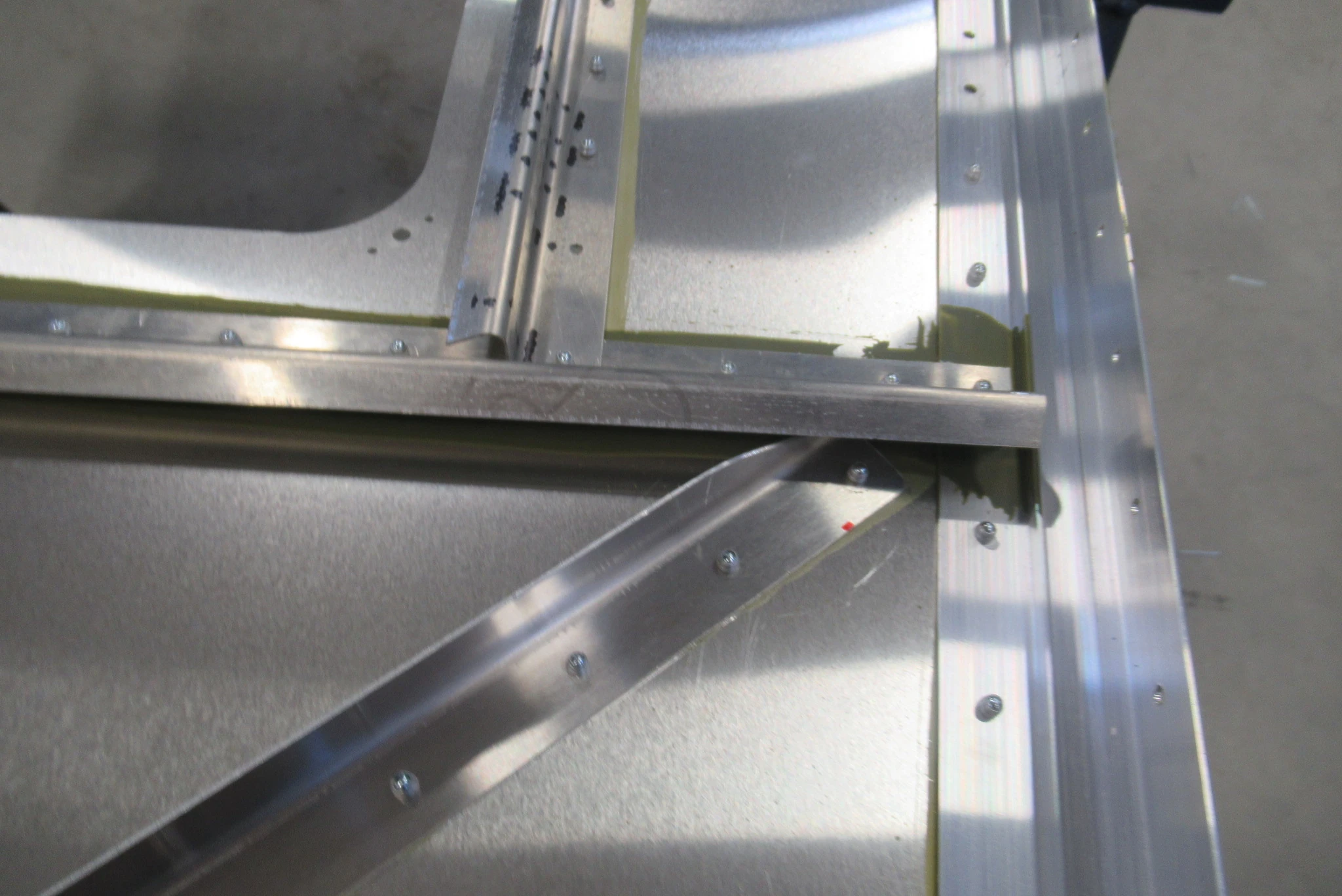

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 5 — Нижние продольные профили — иллюстрация из альбома

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 6 — Нижние продольные профили — иллюстрация из альбома

Сверить со строкой IPL

REAR BOTTOM LONGERONS Slide the longerons underneath the skin. Cleco from the front towards the rear. Avoid positioning clecoes at the intersection with the lateral angles. Cleco approximately every 10 hole.

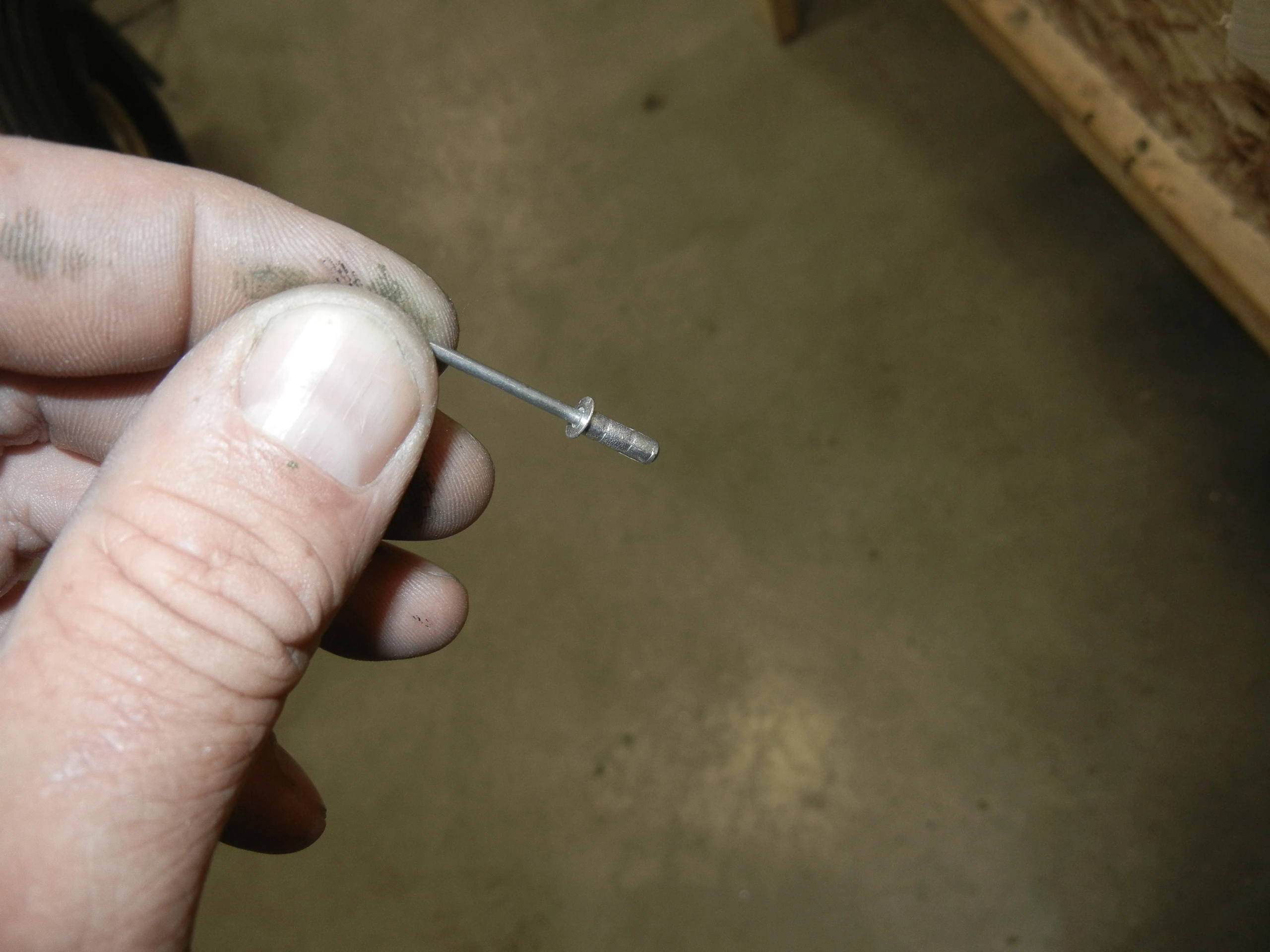

Различие заклёпок

Деталь по исходному IPL: A4

В узле применяются A4 и A5. A4 находятся на среднем участке. Снимите Cleco там, где требуется для переворота, и переверните сборку; распределение рядов сверяйте по чертежу.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 7 — Различие заклёпок — иллюстрация из альбома

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 8 — Различие заклёпок — иллюстрация из альбома

Сверить со строкой IPL

There are some A4 and A5 rivets, the A4 rivets are in the middle porition. Remove the Cleco and turn the assembly over.

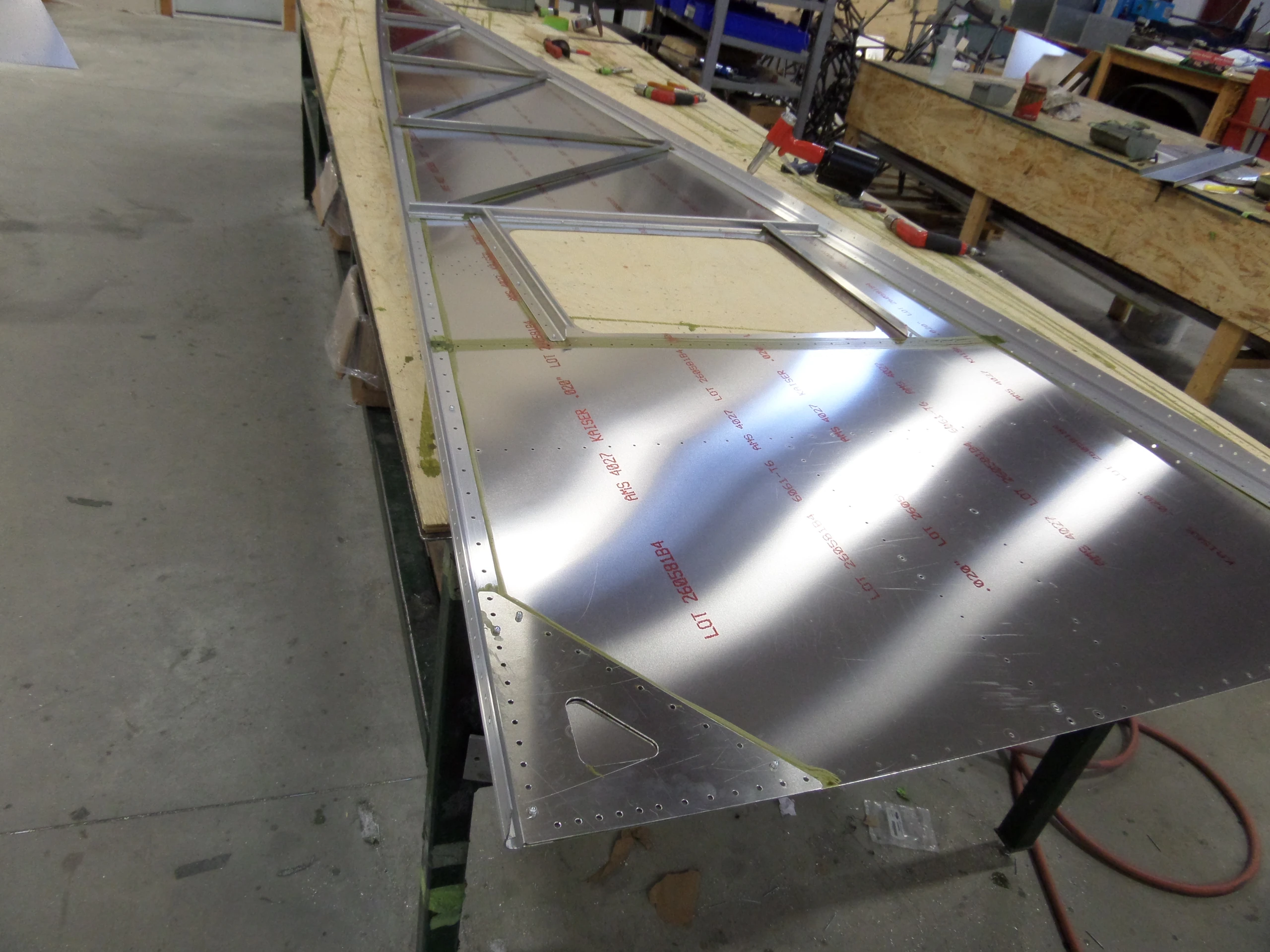

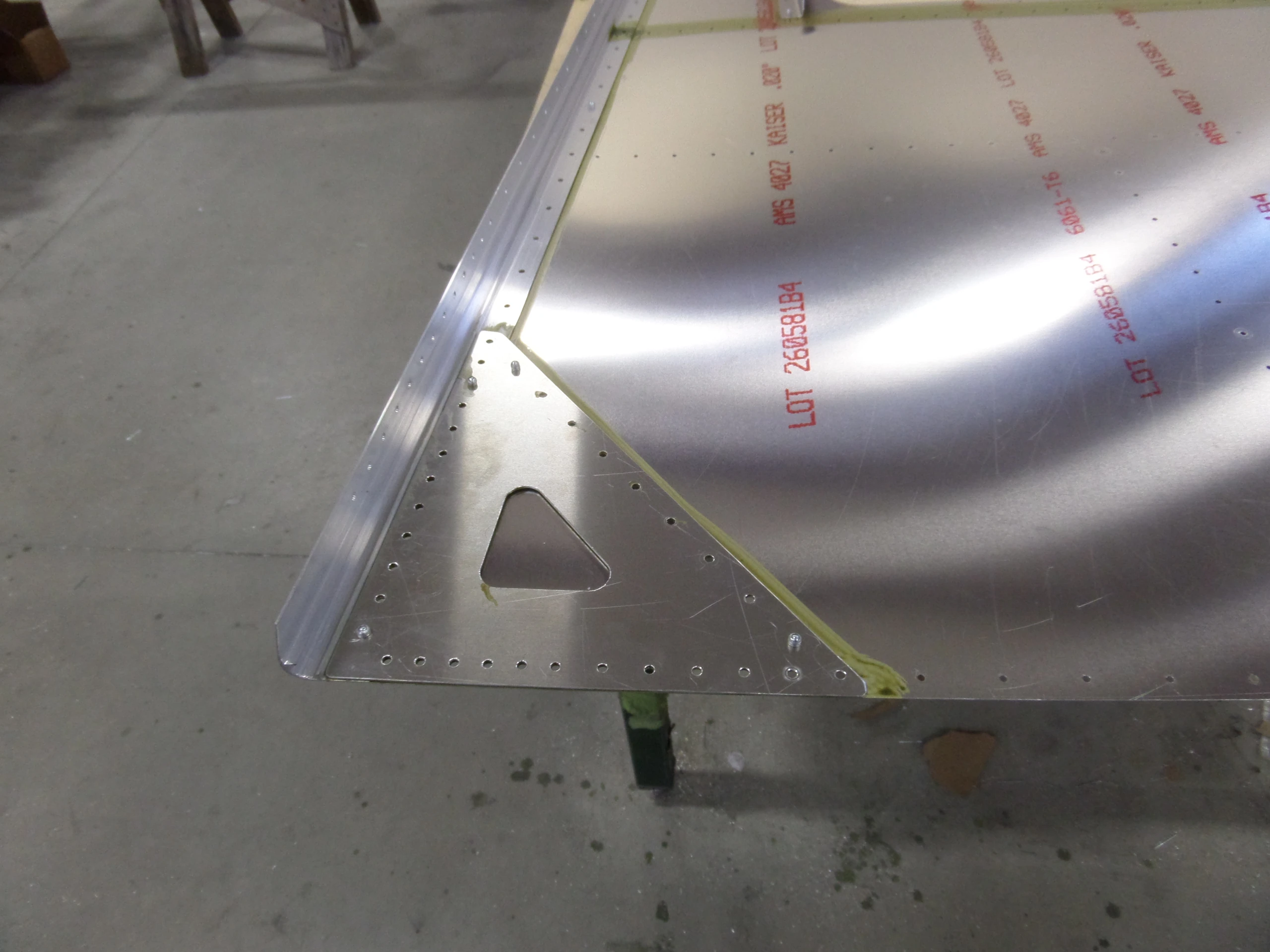

Нижние косынки

Деталь по исходному IPL: C75F4-8 · Количество: 2

Установите косынки поверх продольных профилей с Cleco; указан крепёж A5.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 9 — Нижние косынки — иллюстрация из альбома

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 14 — Нижние косынки — иллюстрация из альбома

Сверить со строкой IPL

BOTTOM SKIN GUSSET Cleco the gussets on top of the longerons (A5)

Продольный Z-профиль лючка

Деталь по исходному IPL: LS75F19-1 · Количество: 1

Профиль проходит вдоль задней стороны лючка, его Z-полка направлена назад. Концы перекрывают продольные профили сверху. Установите Cleco; указан крепёж A5.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 10 — Продольный Z-профиль лючка — иллюстрация из альбома

Сверить со строкой IPL

LONGITUDINAL Z ANGLES Z angle along the back of the access hole. The Z flange is towards the back. Cleco the ends to overlap on top of the longerons. (A5)

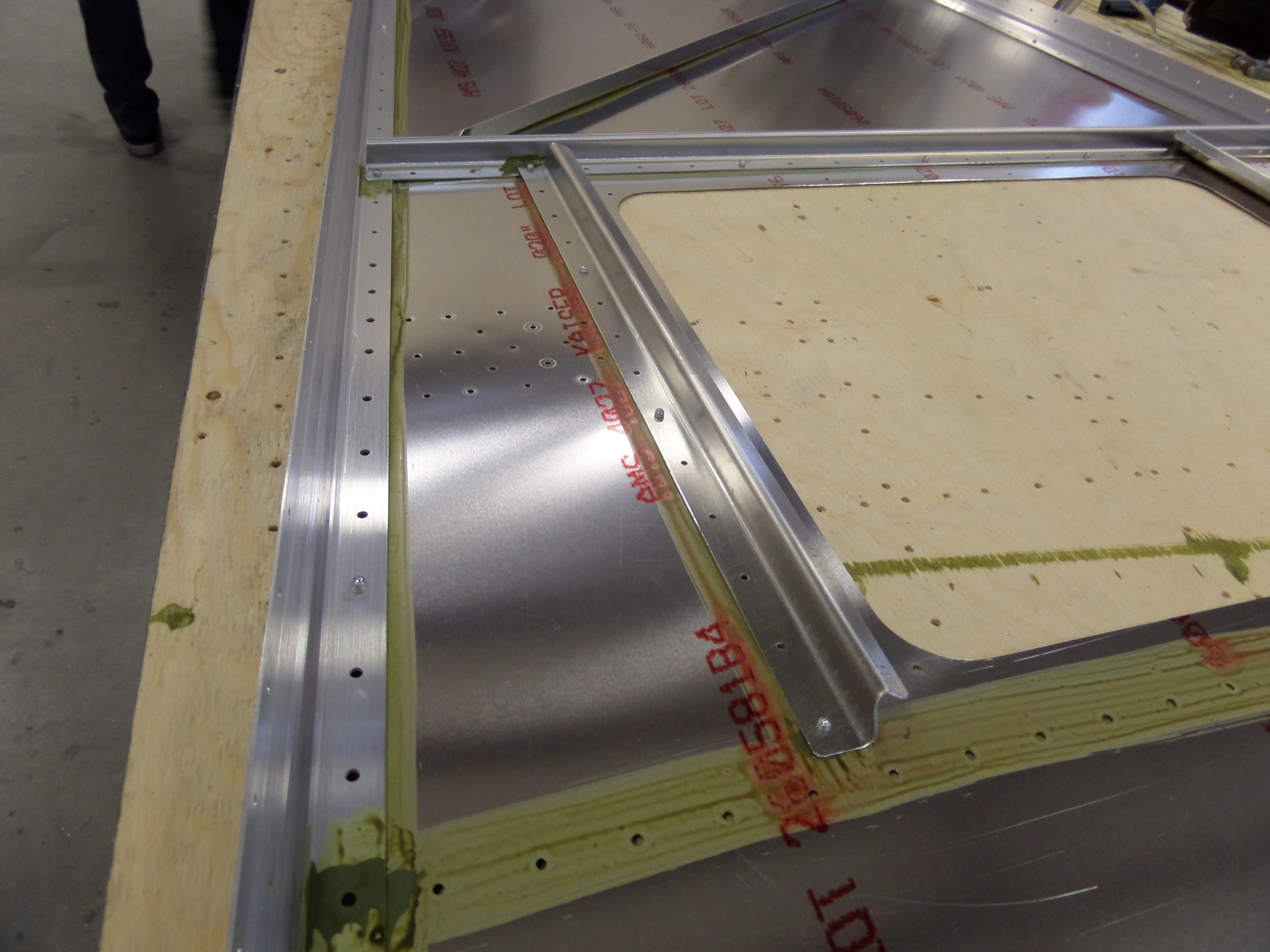

Боковые Z-профили лючка

Деталь по исходному IPL: LS75F19-2 · Количество: 1L+1R

Концы поперечных Z-профилей у боков лючка перекрывают продольный Z-профиль сверху. Соедините их с нижней обшивкой Cleco; указан крепёж A5.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 11 — Боковые Z-профили лючка — иллюстрация из альбома

Сверить со строкой IPL

LATERAL Z ANGLE Z angles along the side of the access hole. The ends of the lateral Z angles overlap on to of the longitudinal Z angle. Cleco to the bottom skin. (A5)

Первый поперечный уголок

Деталь по исходному IPL: SD75F19-5 · Количество: 1

Установите уголок с верхней стороны нижней обшивки. Не ставьте Cleco на пересечениях с поперечными элементами; ориентир источника — примерно каждое десятое отверстие.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 13 — Первый поперечный уголок — иллюстрация из альбома

Сверить со строкой IPL

LATERAL L ANGLE Cleco the longerons on the top side of the bottom skin. Avoid positioning clecoes at the intersection with the lateral angles. Cleco approximately every 10 hole.

Поперечный уголок

Деталь по исходному IPL: SD75F19-7 · Количество: 1

Установите деталь на Cleco в последовательности IPL.

Сверить со строкой IPL

LATERAL L ANGLE Cleco

Последний поперечный уголок

Деталь по исходному IPL: SD75F19-9 · Количество: 1

Установите деталь на Cleco в последовательности IPL.

Сверить со строкой IPL

LATERAL L ANGLE Cleco

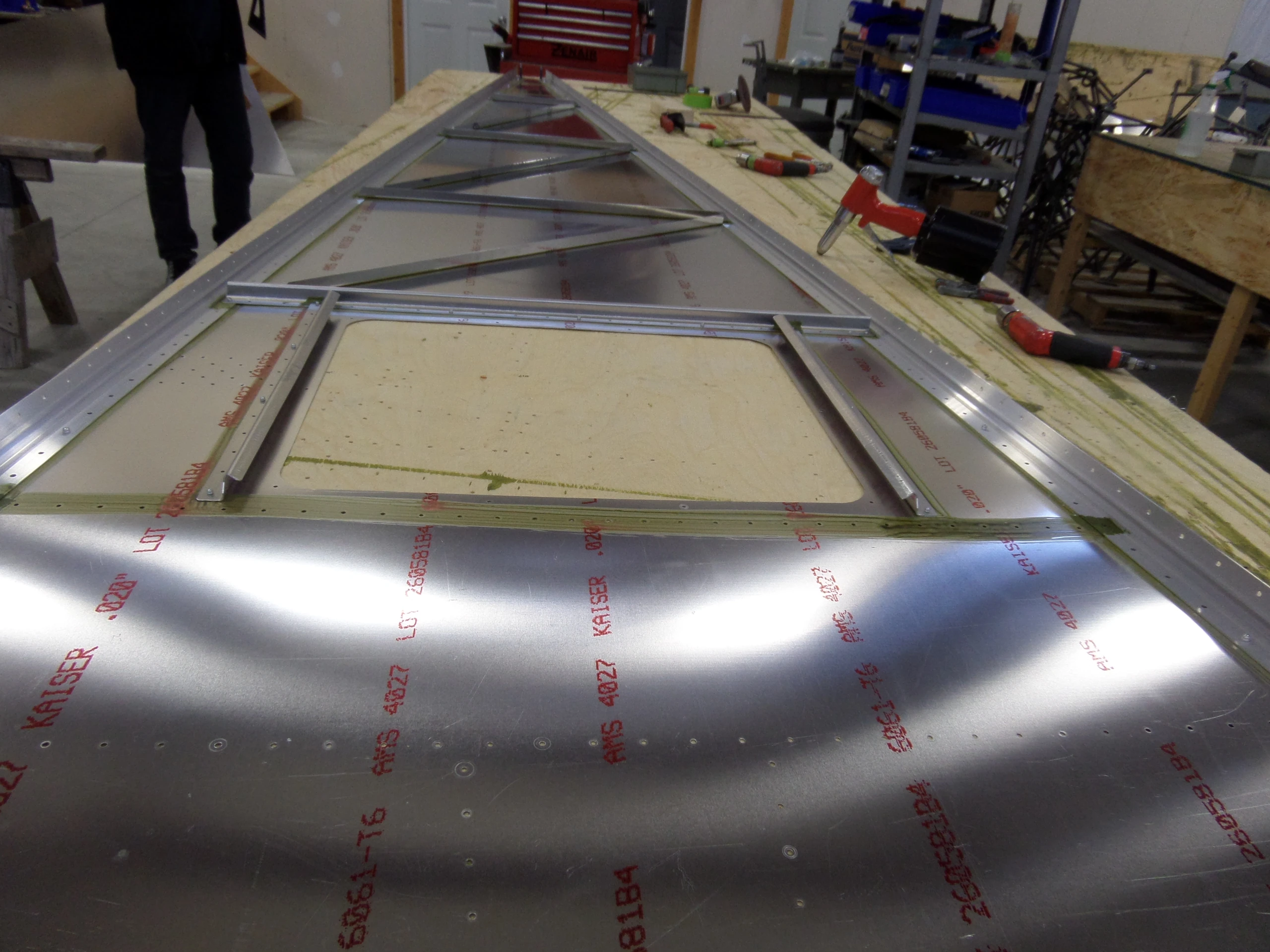

Диагональный уголок

Деталь по исходному IPL: SD75F19-4 · Количество: 1

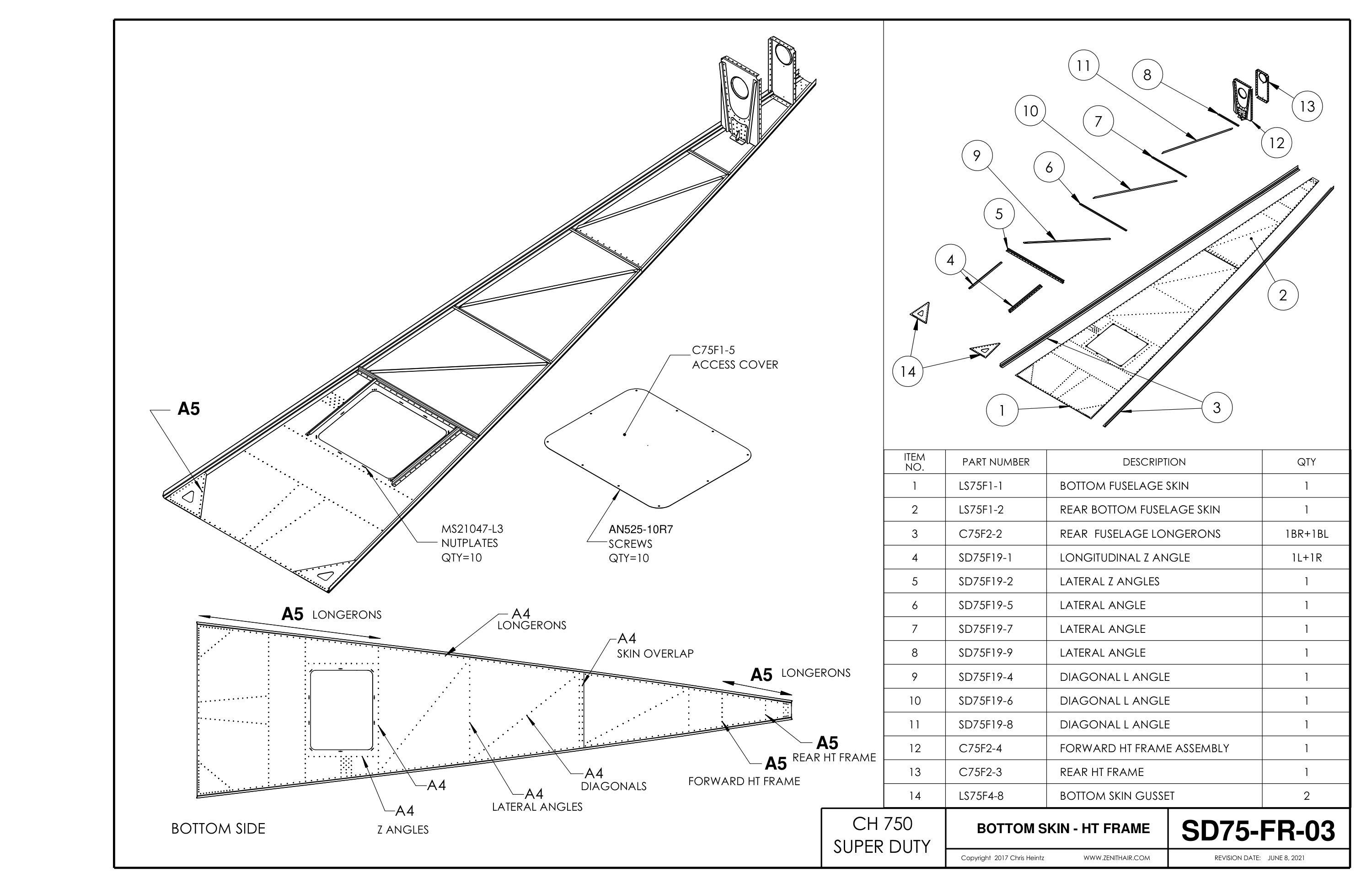

Установите деталь на Cleco в положении по SD75-FR-03.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 12 — Диагональный уголок — иллюстрация из альбома

Сверить со строкой IPL

DIAGOANL L ANGLE Cleco

Следующий диагональный уголок

Деталь по исходному IPL: SD75F19-6 · Количество: 1

Установите деталь на Cleco в положении по SD75-FR-03.

Сверить со строкой IPL

DIAGOANL L ANGLE Cleco

Концы диагональных уголков

Деталь по исходному IPL: SD75F19-8 · Количество: 2

Диагональные уголки не перекрывают продольные профили или поперечные уголки. Соедините их с нижней обшивкой Cleco.

Сверить со строкой IPL

DIAGOANL L ANGLE The diagonal L angles not not overlap the longerons or the lateral angles. Cleco to the bottom skin.

Клёпка средней части снизу

Деталь по исходному IPL: A4

Переверните сборку и клепайте снизу заклёпками A4 диаметром 1/8”, начиная спереди и двигаясь назад. Зоны A5 впереди поперечного Z-профиля и позади последнего поперечного уголка пока не клепайте.

Сверить со строкой IPL

1/8” RIVETS Turn the assembly over to rivet from the bottom side. Wait to rivet the A5 (area forward of the lateral Z angle and the area aft of the last Lateral L angle). Start riveting at the front and work towards the rear.

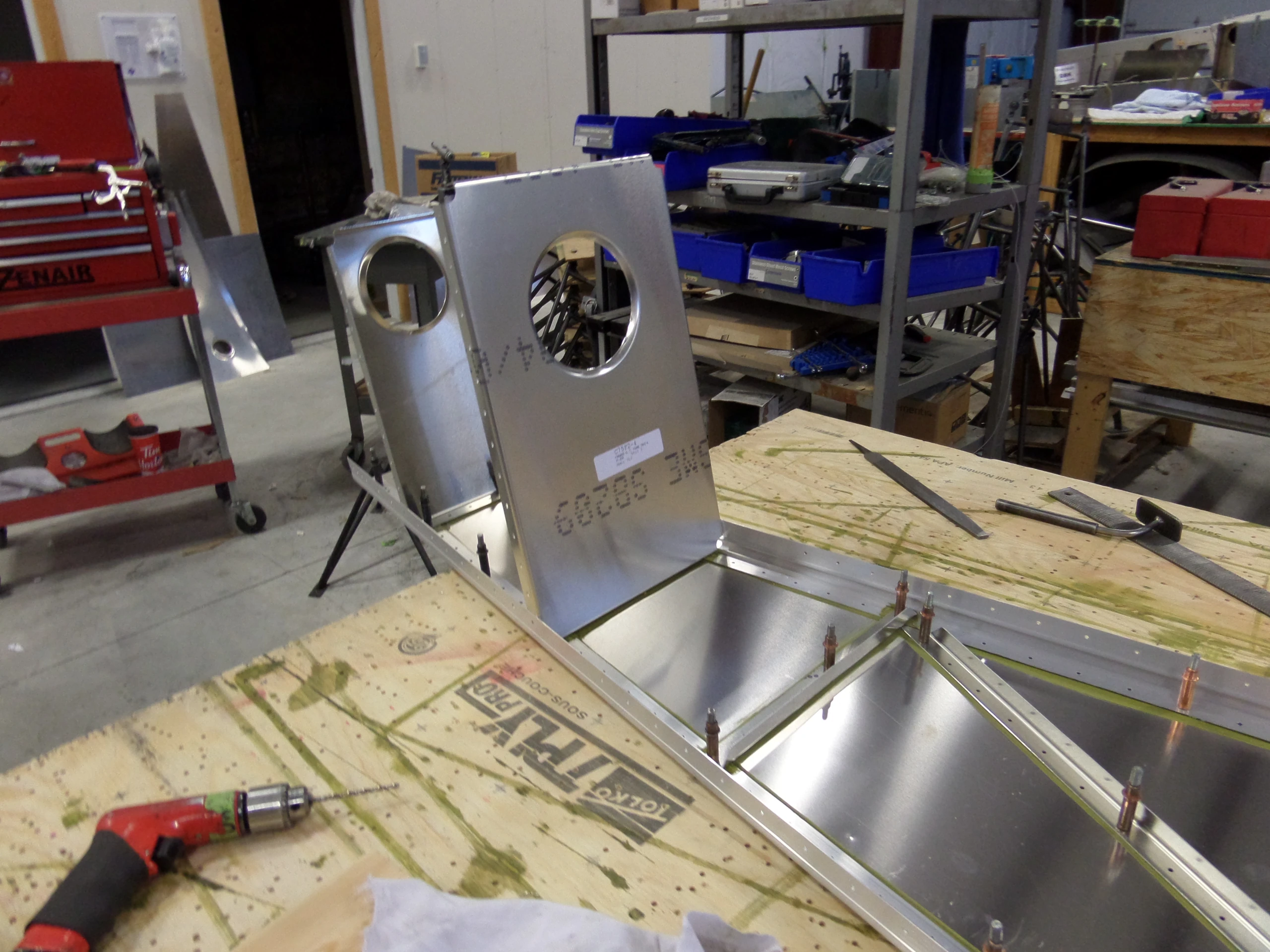

Передний шпангоут оперения

Деталь по исходному IPL: C75F2-4 · Количество: 1

Установите передний шпангоут с передним узлом хвостового костыля на Cleco.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 15 — Передний шпангоут оперения — иллюстрация из альбома

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 16 — Передний шпангоут оперения — иллюстрация из альбома

Сверить со строкой IPL

FORWARD HT FRAME ASSEMBLY Cleco the forward HT frame with the front pick up for the tail skid.

Задний шпангоут оперения

Деталь по исходному IPL: C75F2-3 · Количество: 1

Соедините задний шпангоут с нижней обшивкой Cleco.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 20 — Задний шпангоут оперения — иллюстрация из альбома

Сверить со строкой IPL

REAR HT FRAME Clecos to the rear HT frame to the bottom fuselage skin

Клёпка у шпангоутов

Деталь по исходному IPL: A5

Заклёпками A5 диаметром 5/32” приклепайте шпангоуты, участок между ними и участок впереди лючка.

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 17 — Клёпка у шпангоутов — иллюстрация из альбома

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 18 — Клёпка у шпангоутов — иллюстрация из альбома

CH 750 SD — Нижняя обшивка и шпангоуты оперения, фото 19 — Клёпка у шпангоутов — иллюстрация из альбома

Сверить со строкой IPL

5/32” RIVETS Rivet the HT frames, the area between the front and rear HT frames and the area forward of the access hole.

Оставленные отверстия

Пока не клепайте ряд по передней кромке косынки. Отметьте отверстия линейного привода — позиция №13 на SD75-FR-04: они клепаются позднее.

Сверить со строкой IPL

Wait to rivet the rivet line along the front edge of the gusset . Identify the holes for the linea actuator, item #13 on drawing SD75-FR-04, these are riveted later

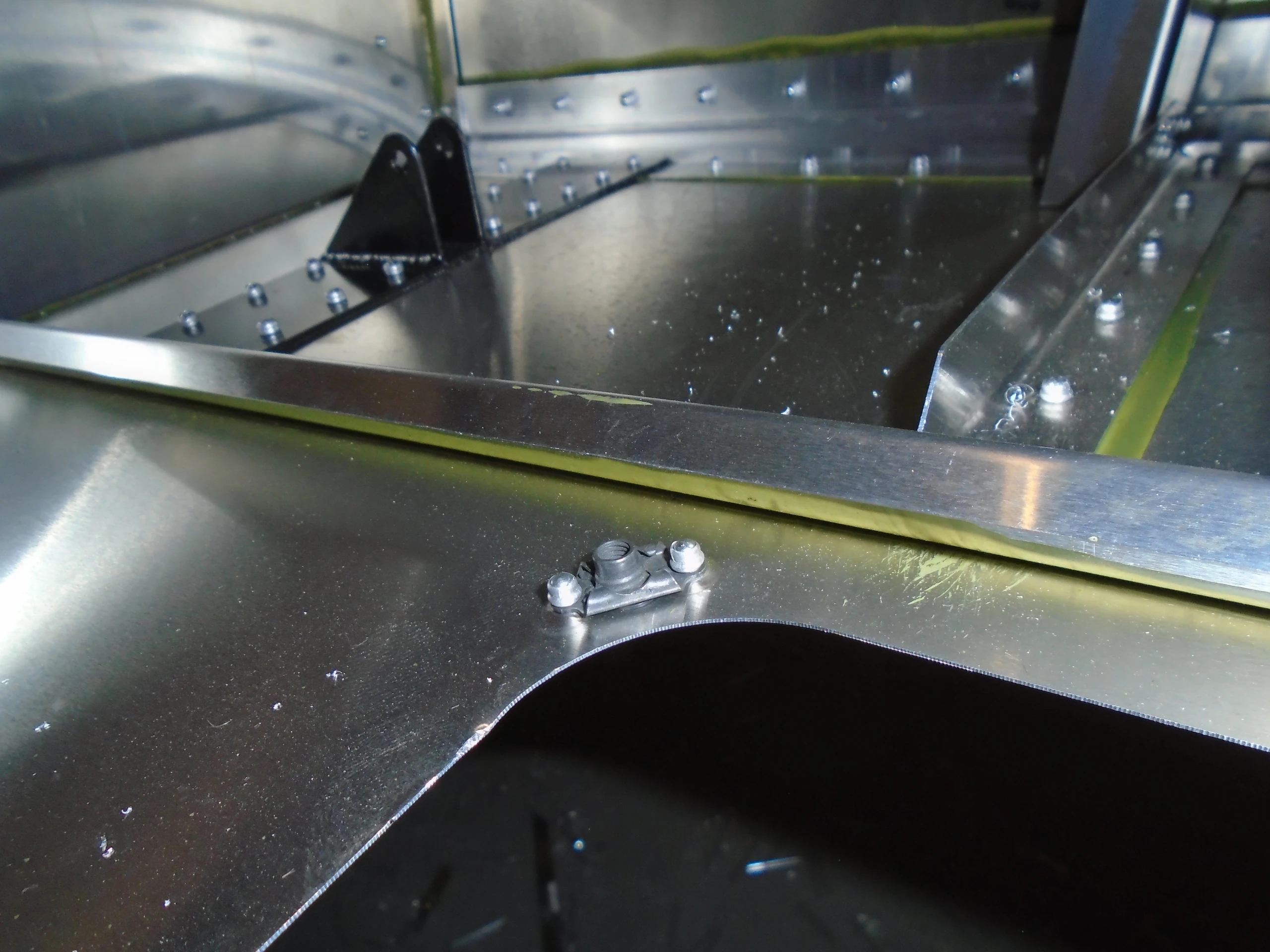

Анкерные гайки лючка

Деталь по исходному IPL: MS21047-13 · Количество: 10

Установите анкерные гайки вокруг лючка; допускаются заклёпки A3. Обозначение гайки в этой строке сохранено как MS21047-13; проверьте написание и тип по применимому чертежу и метизной ведомости.
