Иллюстрации и порядок сборки
Другие общие виды узла (6)
Редакции и порядок применения
IPL FR-1 · REVISION: JAN 28, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла

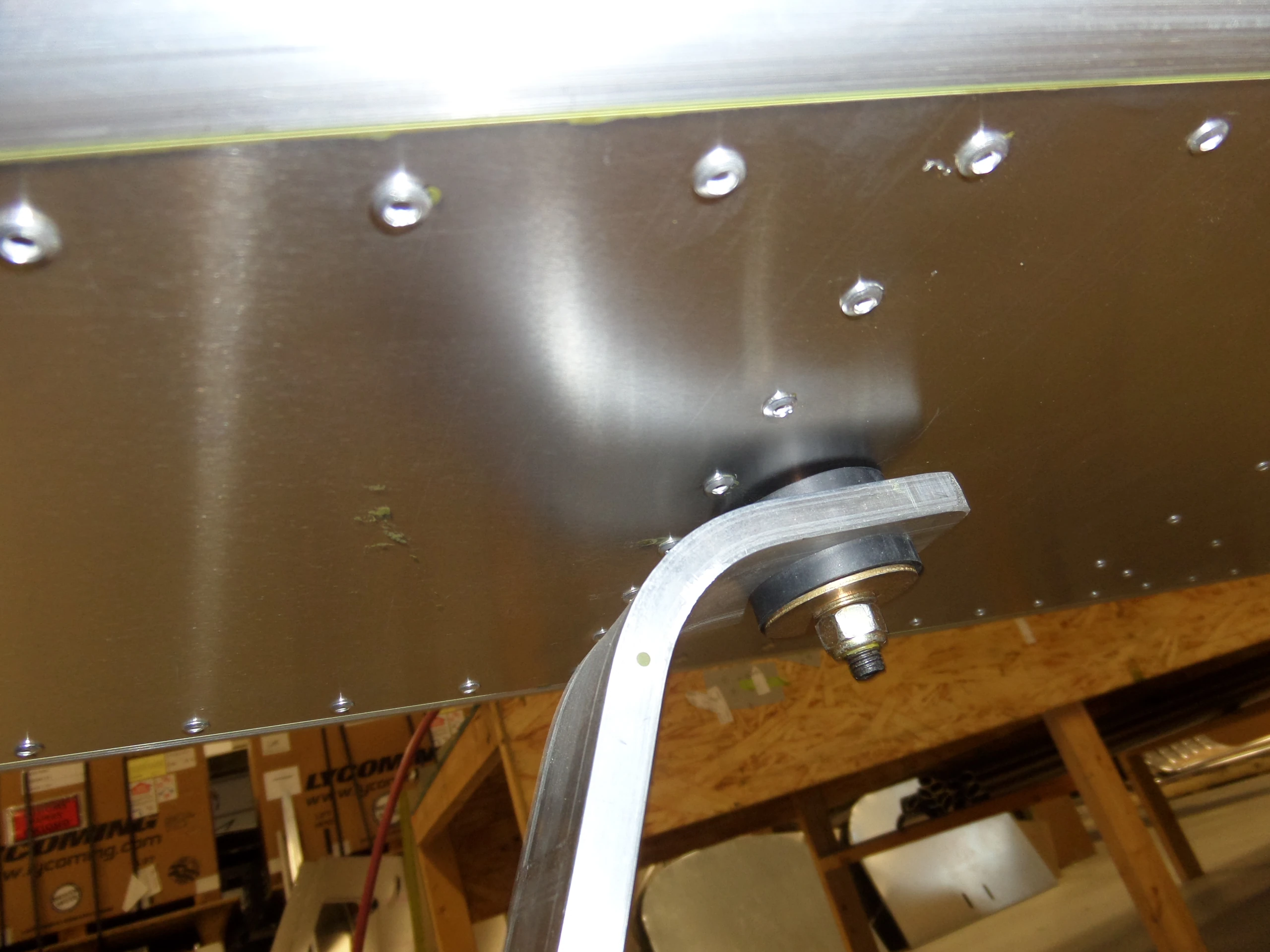

Журнал изменений от 06.08.2025 увеличивает количество резиновых шайб 4163 с двух до трёх. Изображение SD75-FR-01 от 11.05.2022 ещё показывает две — при комплектации учитывайте позднюю поправку. На этом листе трубка SD75F41-6 указана как 1/2” x .058” из стали 4130, L=82mm, одна деталь; прокладки SD75F41-5 — резина 1/8”, две.

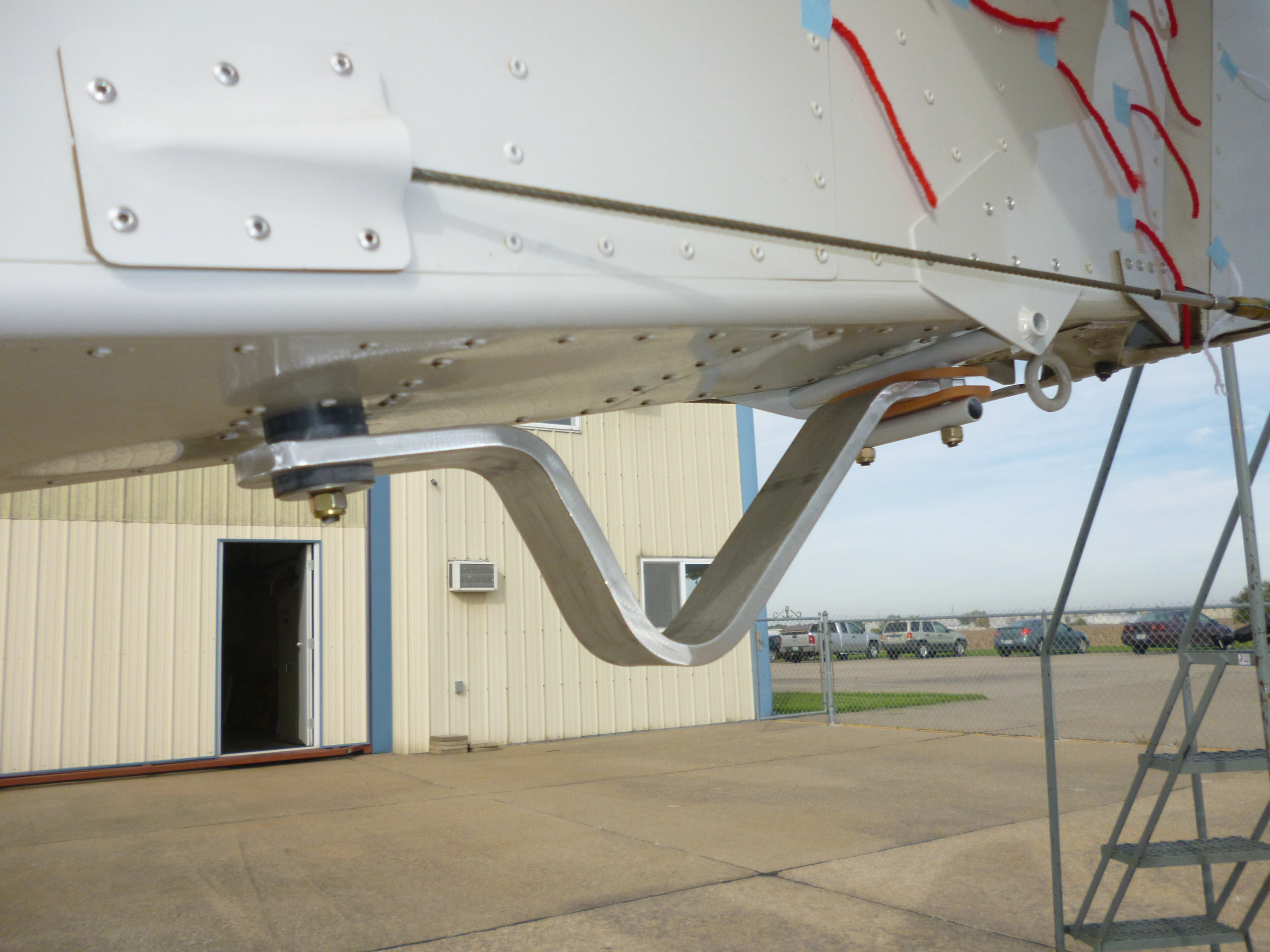

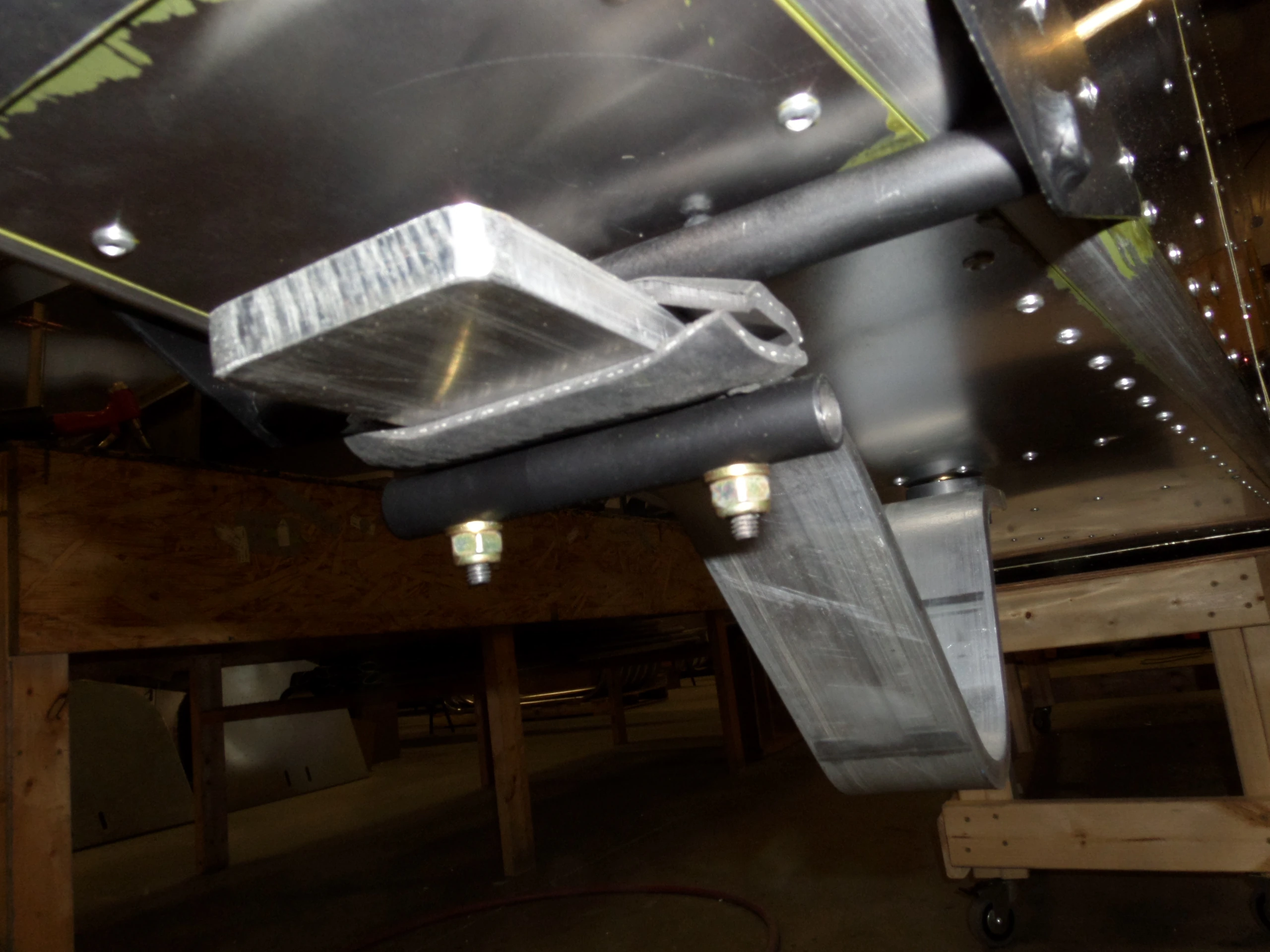

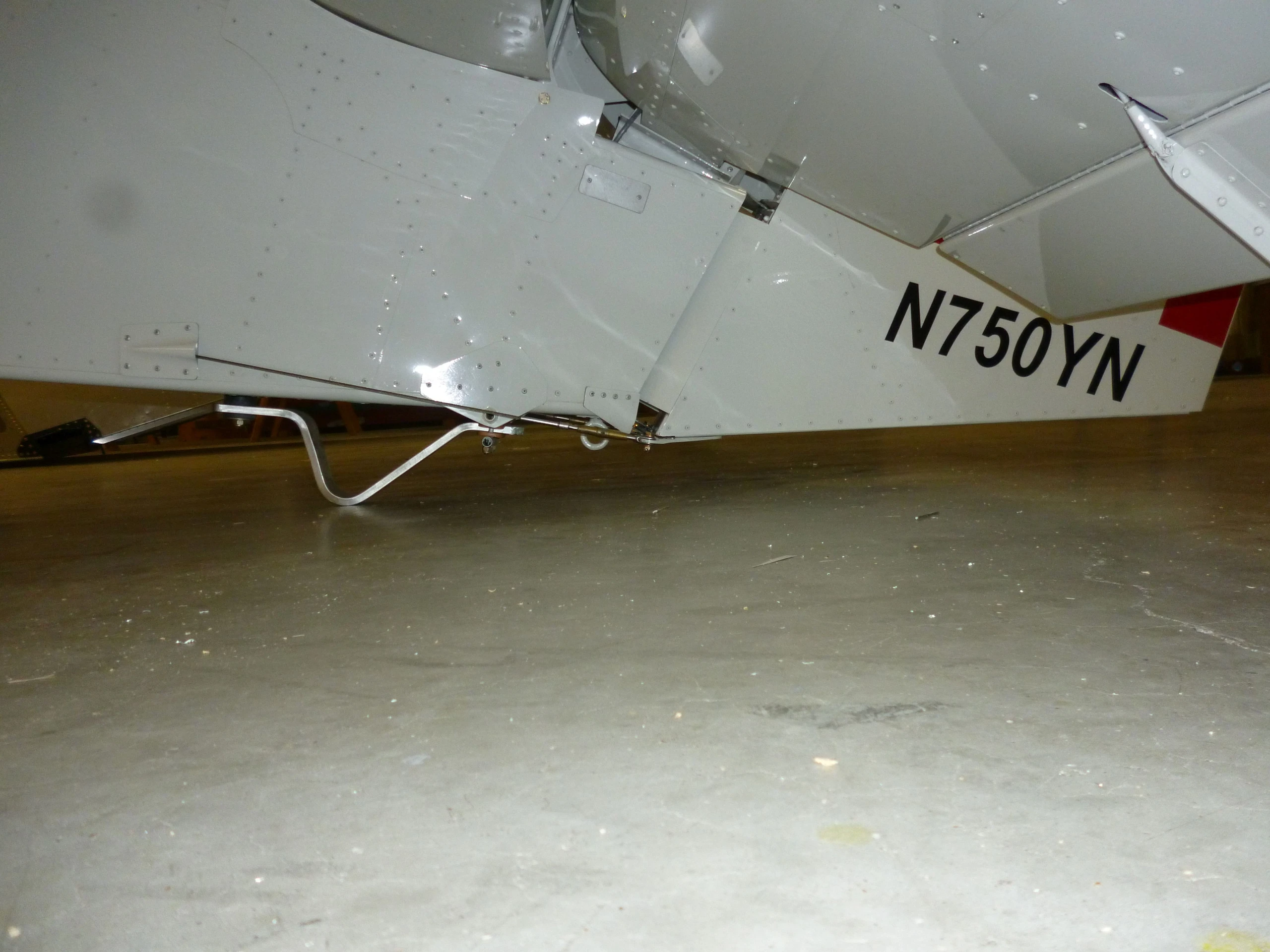

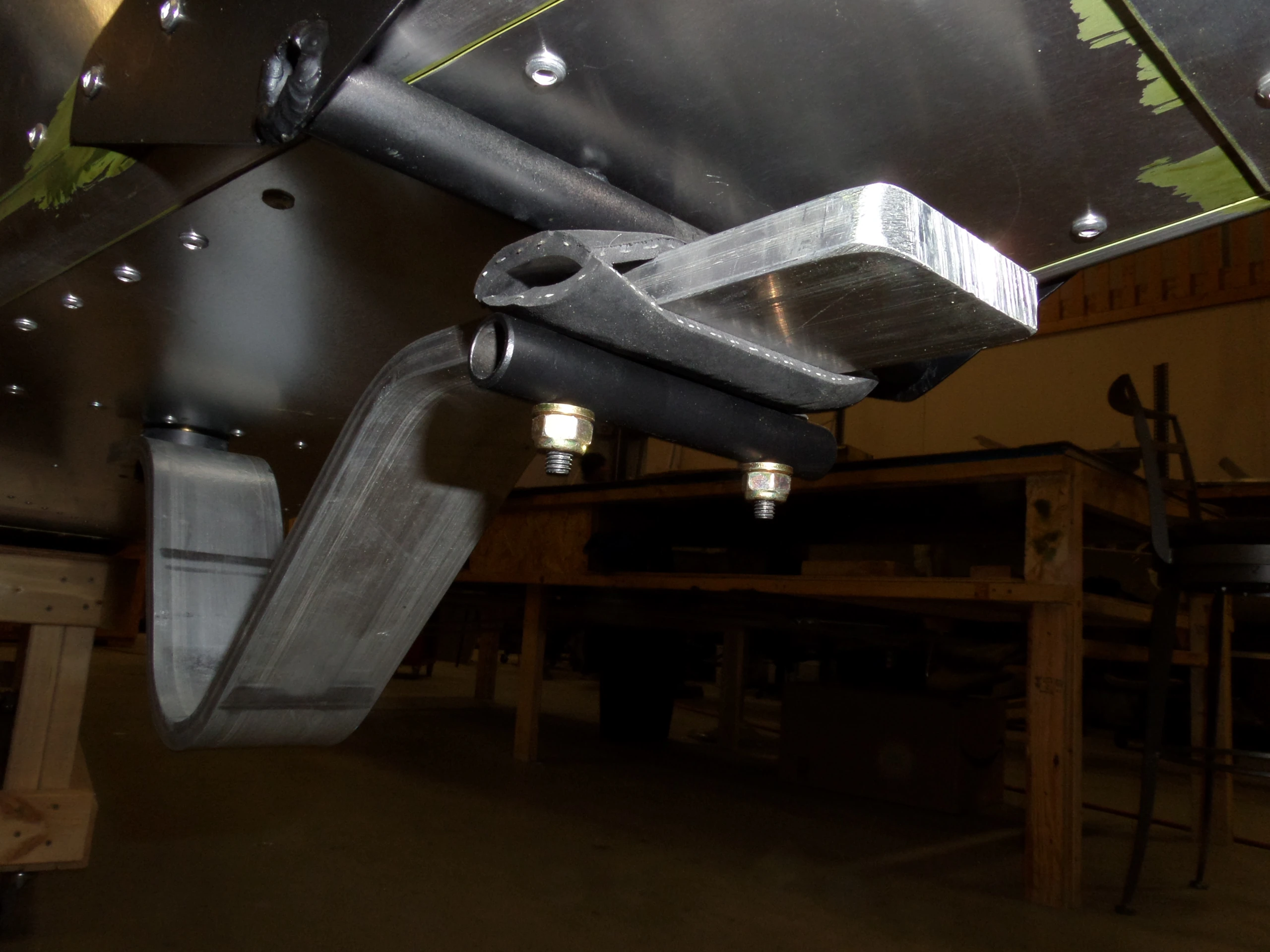

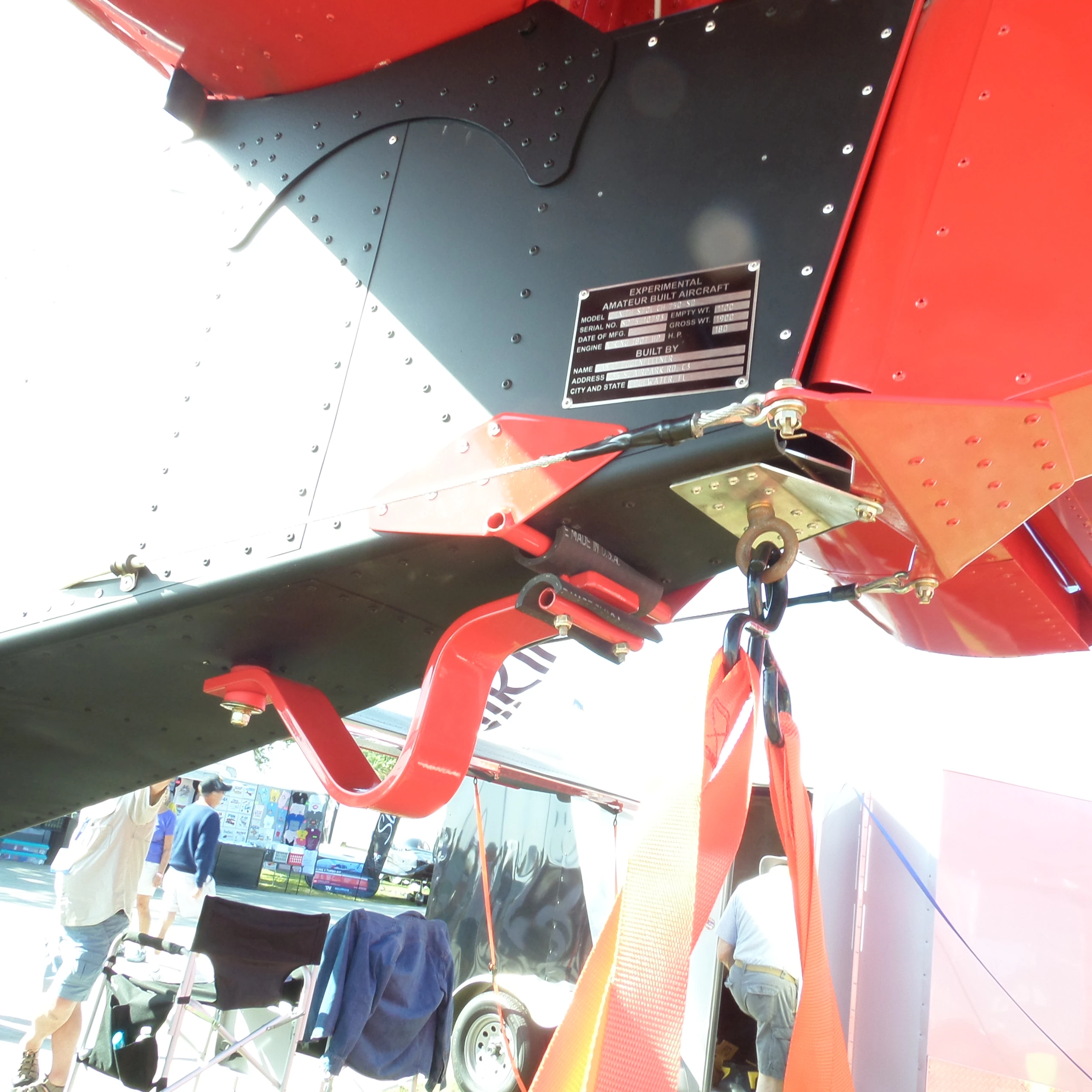

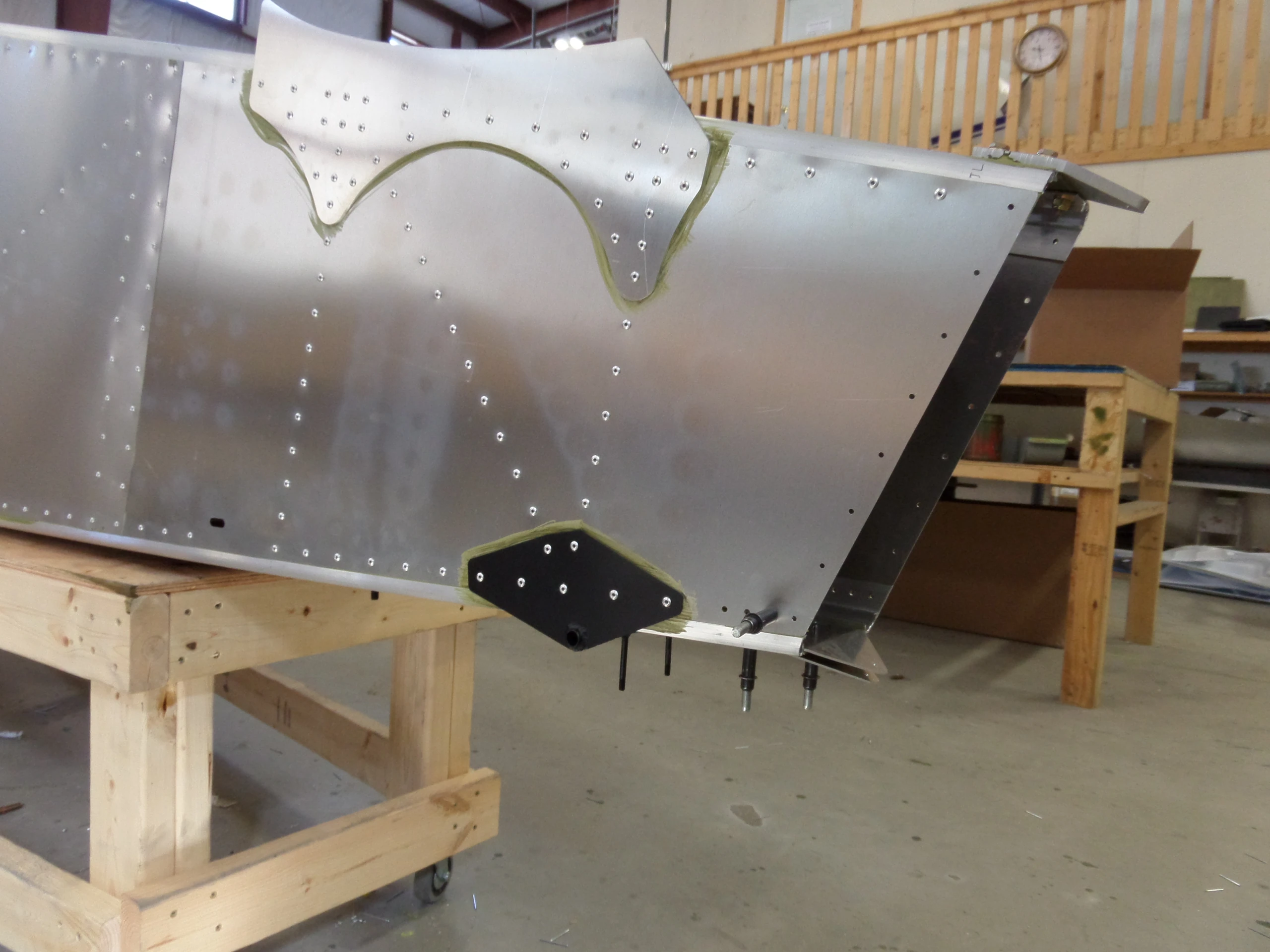

Отверстия SD75F41-2 и SD75F41-3 по журналу — #20. Фотографии общего вида и готового костыля поясняют расположение, а не задают дополнительные операции.
Порядок установки по IPL
Передний шпангоут оперения
Деталь по исходному IPL: C75F2-4 · Количество: 1
Для разметки отверстия нижней обшивки LS75F1-1 под узел хвостового костыля соедините шпангоут с обшивкой Cleco. Нанесите ось и положение отверстия, просверлите под болт.
Сверить со строкой IPL

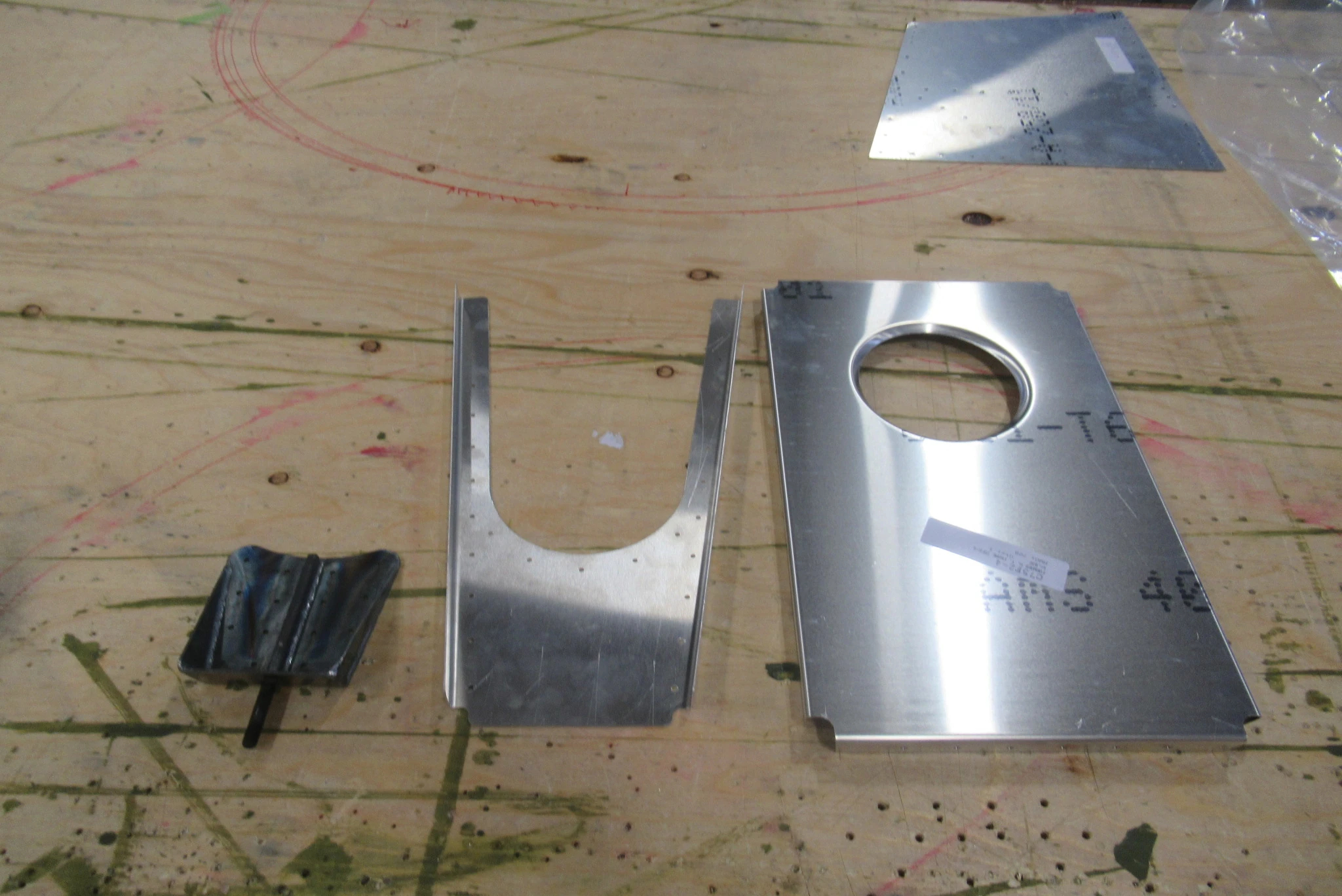

V-образное усиление
Деталь по исходному IPL: SD75F41-2 · Количество: 1

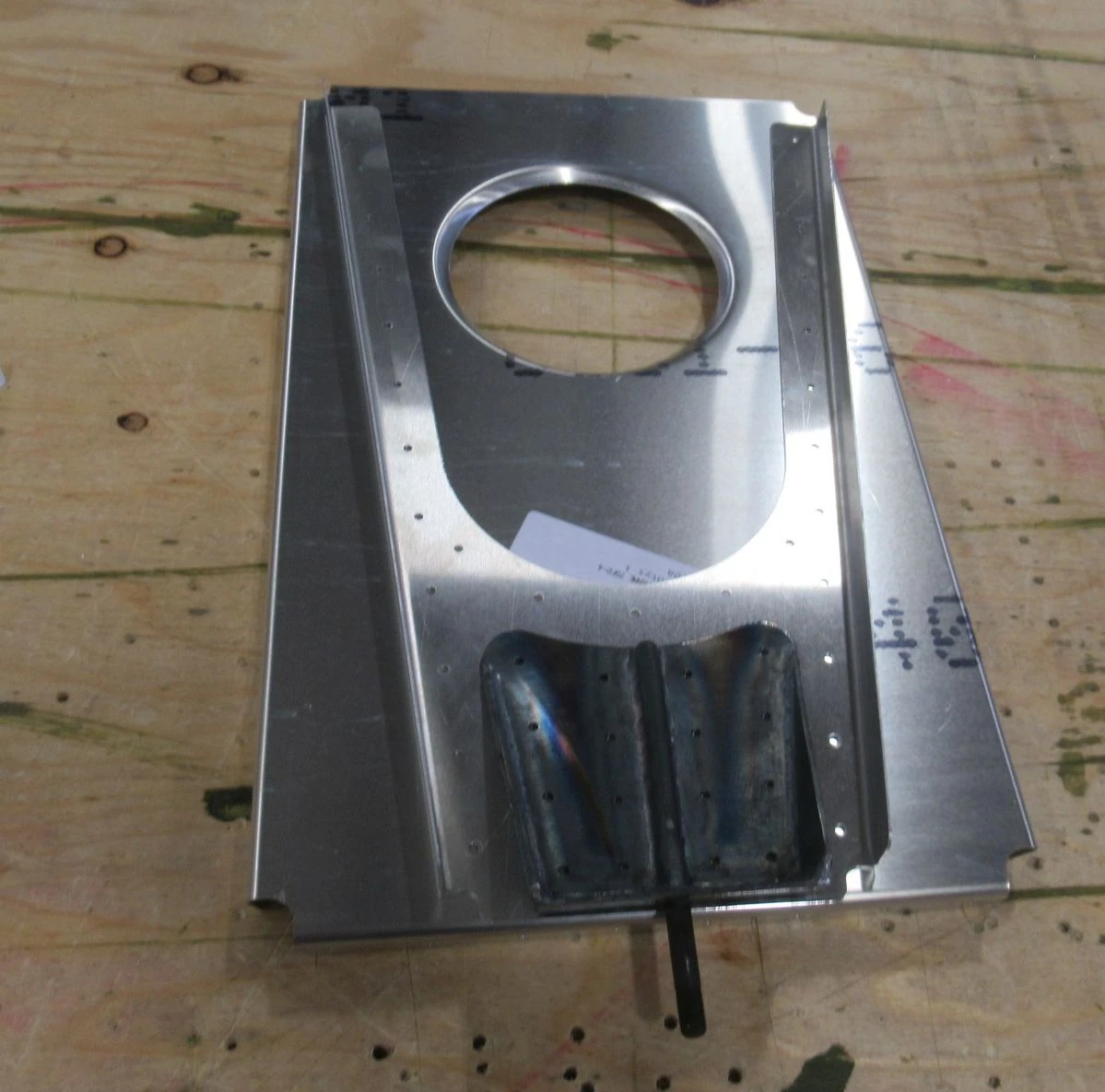

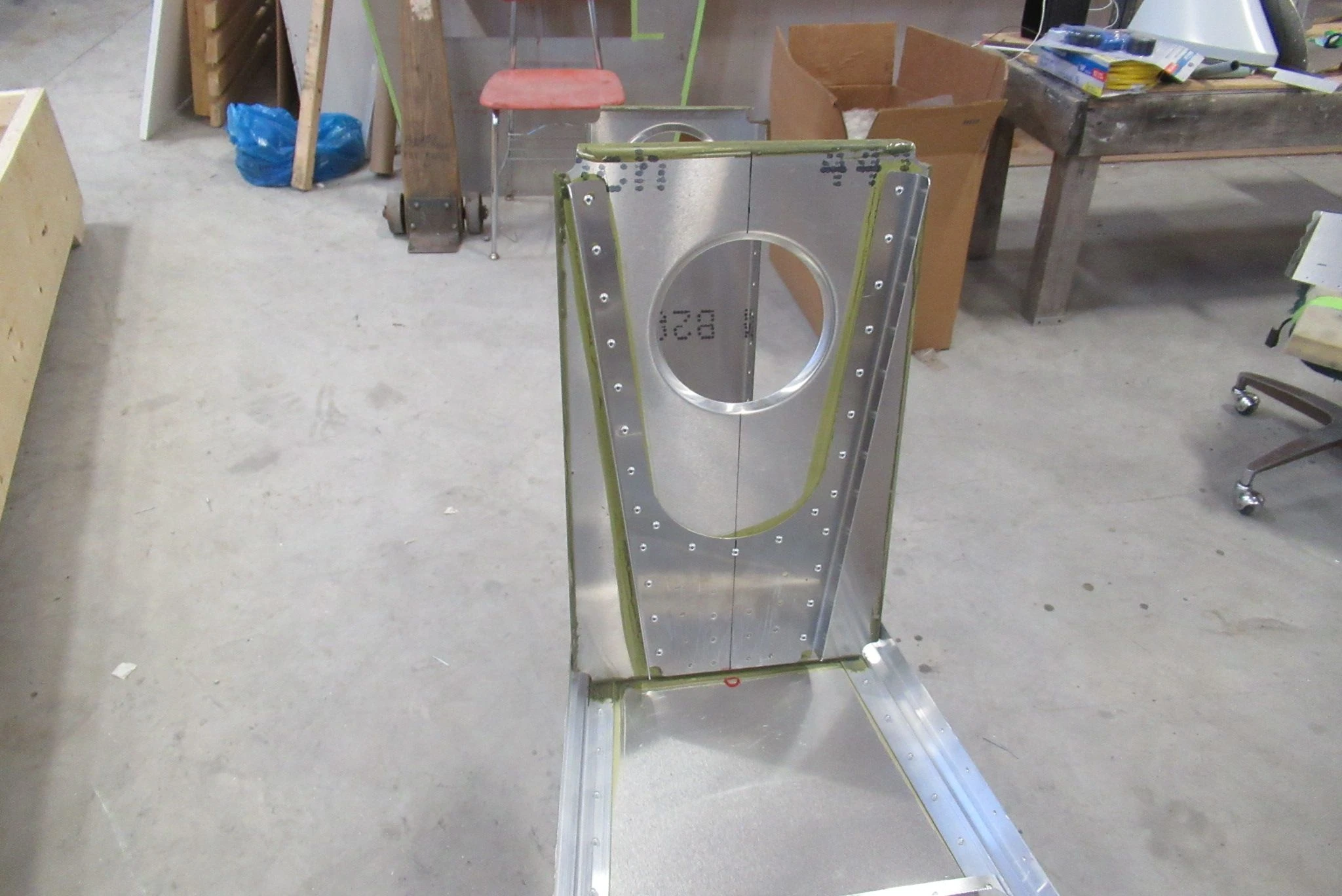

Подготовьте шпангоут к установке усиления: соедините его с нижней обшивкой Cleco, зажмите усиление с передней стороны шпангоута и сверлите шпангоут через готовые отверстия усиления.
Сверить со строкой IPL

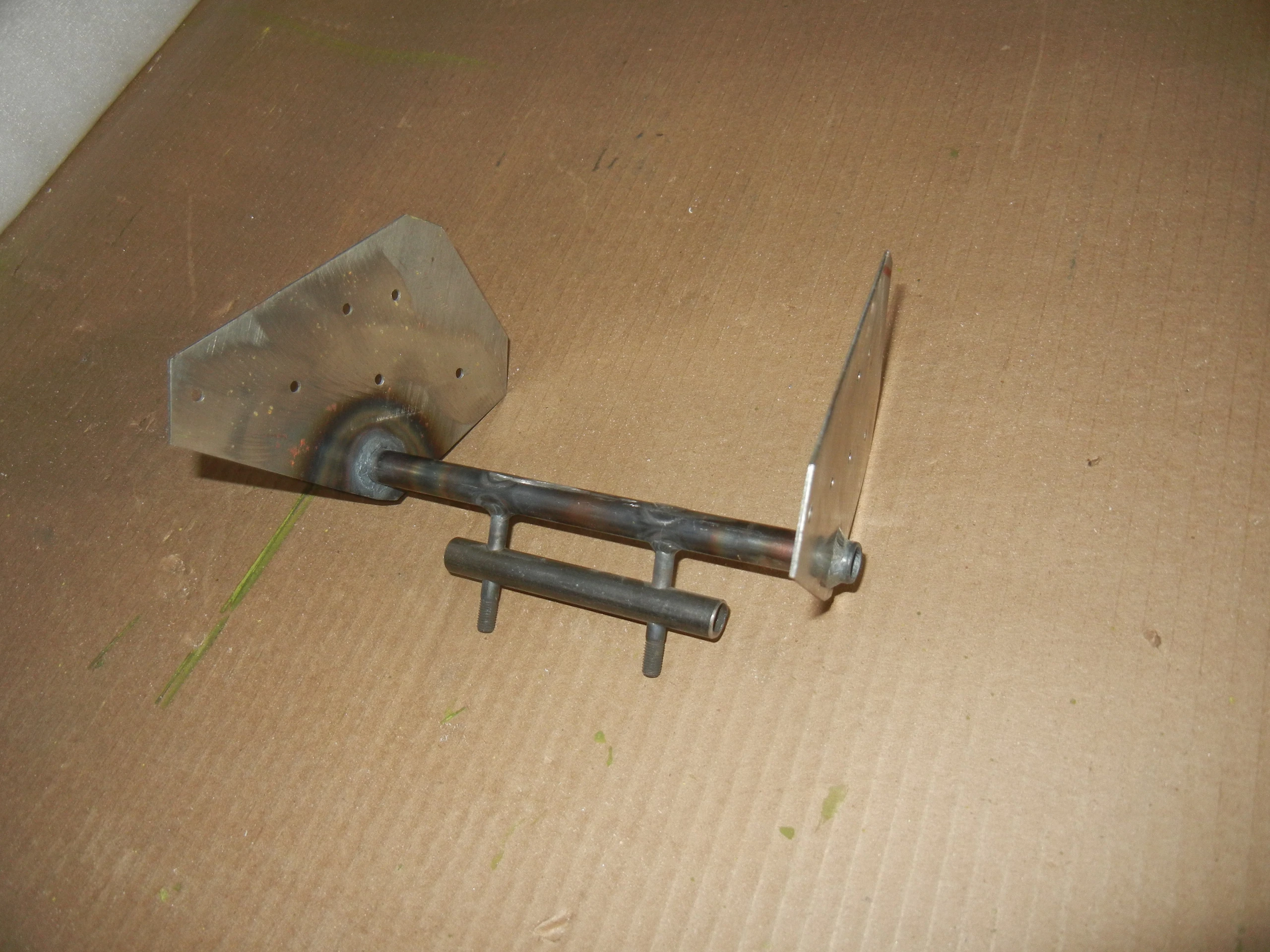

Передний узел хвостового костыля
Деталь по исходному IPL: SD75F41-3 · Количество: 1

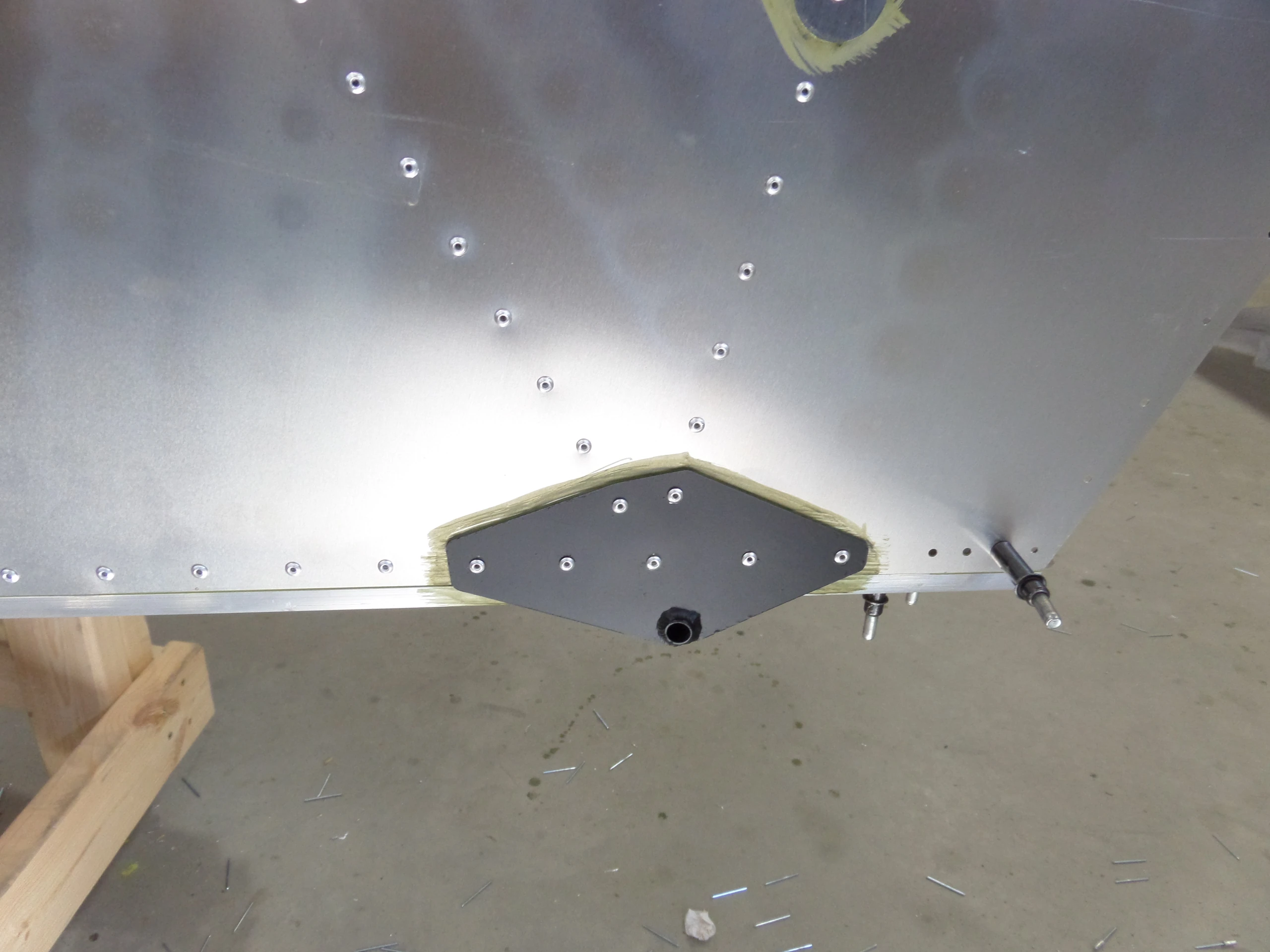

Нижняя полка узла должна совпадать с нижней полкой шпангоута. Можно вновь установить шпангоут на нижнюю обшивку, положить узел на обшивку, просверлить и закрепить Cleco. Стальную деталь подготовьте и окрасьте до окончательной сборки.
Сверить со строкой IPL
Клёпка узла
Деталь по исходному IPL: A5

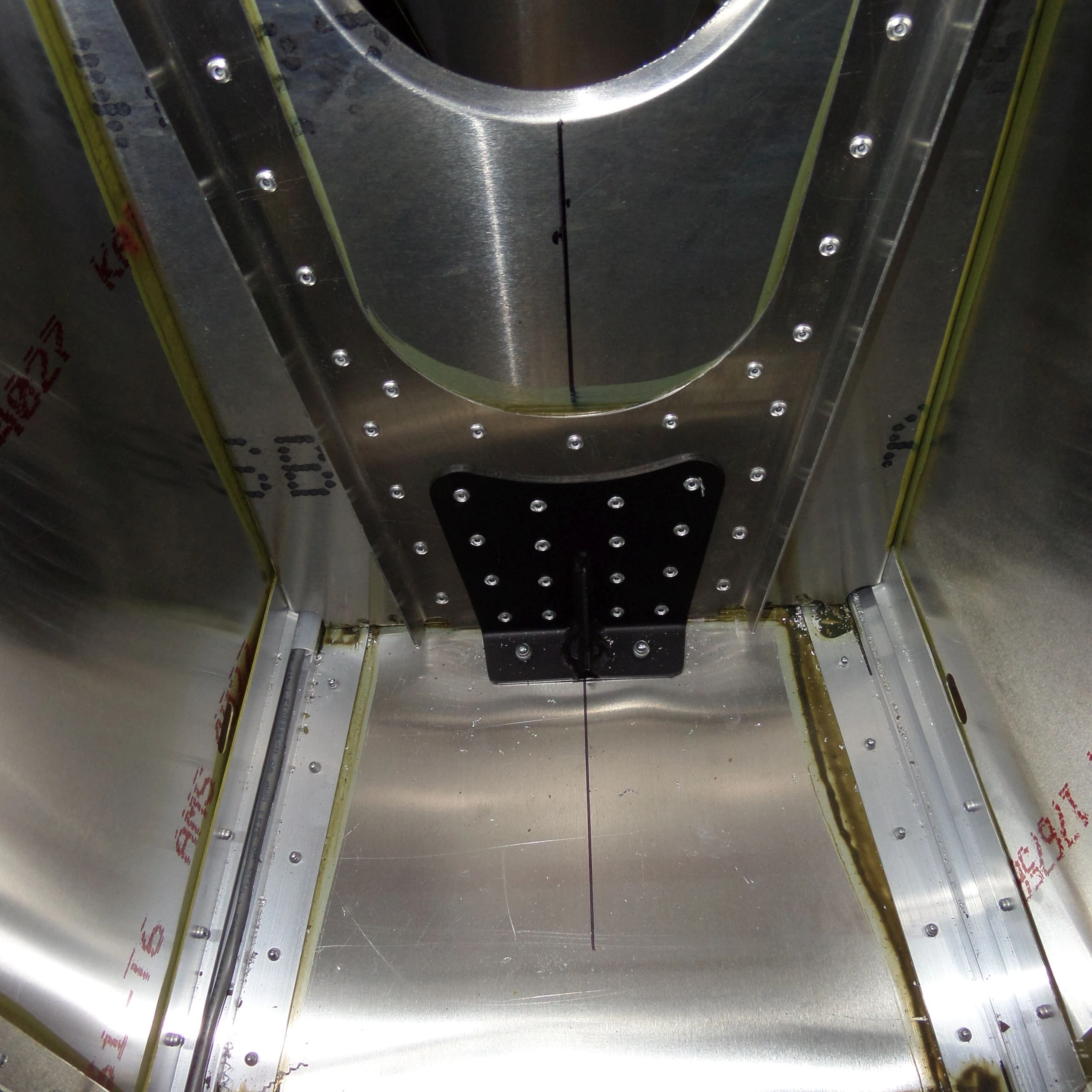

Приклепайте узел и усиление к шпангоуту заклёпками A5. Размеры отверстий и обновления узла сверяйте по применимой редакции SD75-FR-01.
Сверить со строкой IPL

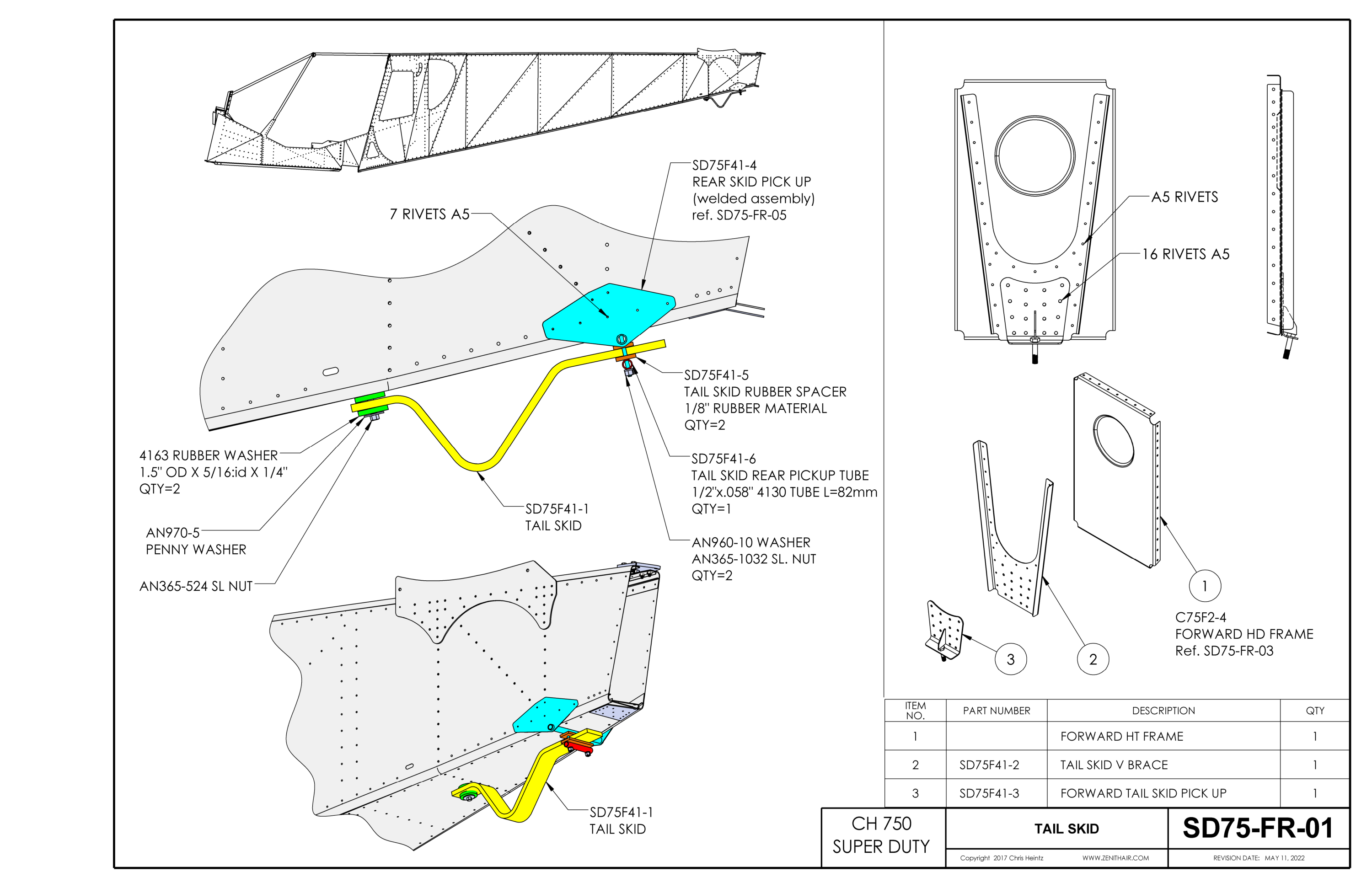

Сборочный чертёж SD75-FR-01
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
