Иллюстрации и порядок сборки
Обозначение в альбоме
1a upper engine mount fitting.JPGРедакции и порядок применения
IPL FF-10 · REVISION: JAN 28, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
По SD75-FF-10 от 21.04.2021 верхние болты — шесть AN3-5A с шайбами под головками (старый IPL: AN3-4A). Потайные винты — MS24694-S53, а не MS24694S52. Нижние болты — четыре AN3-5A.
Лист требует раскрыть направляющие отверстия под верхние и нижние болты моторамы до 3/8”. Для AN3 в экструзии показано расстояние 8.14 от кромки до оси; единицу и применимость сверяйте по размерному оригиналу, не масштабируйте фотографию.
Порядок установки по IPL

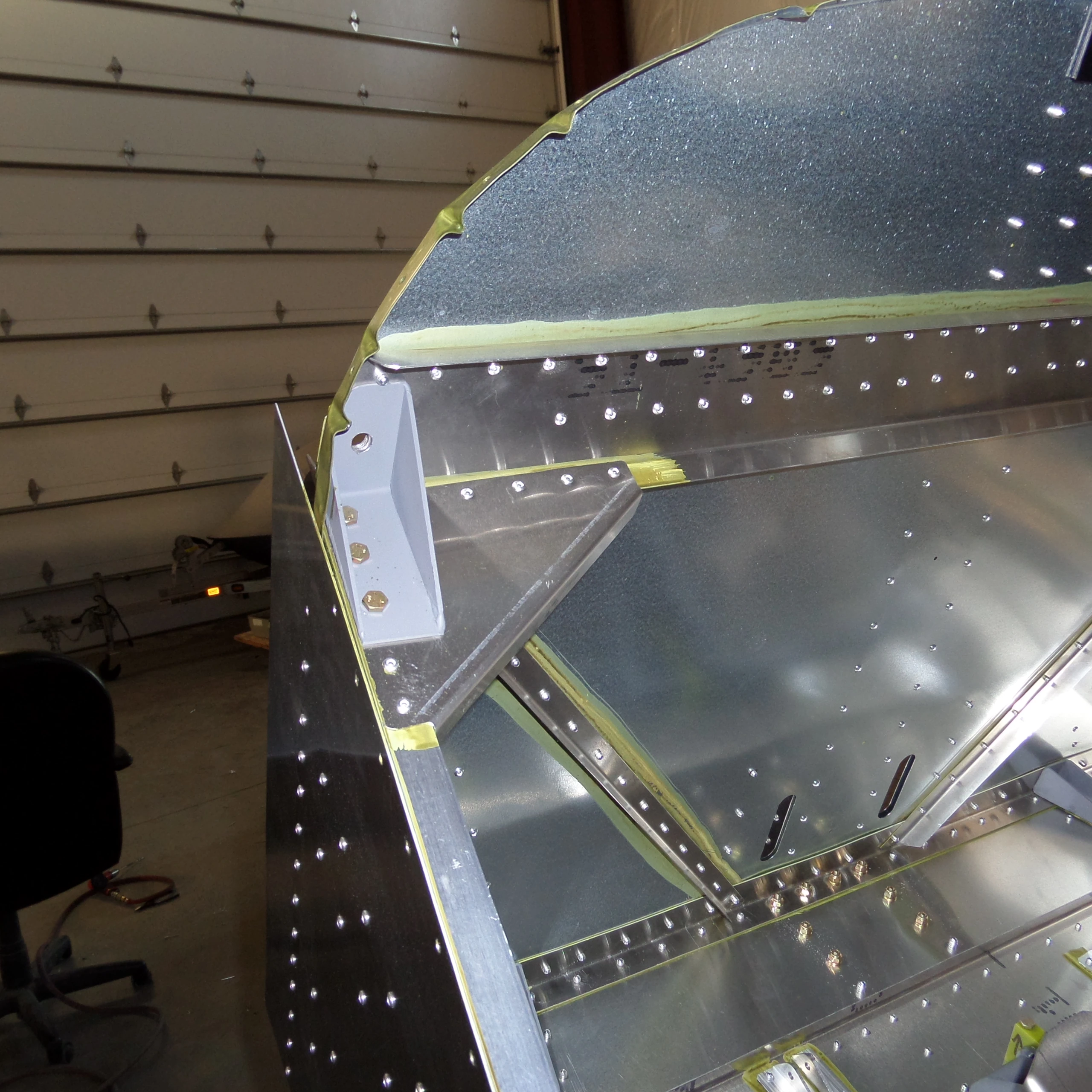

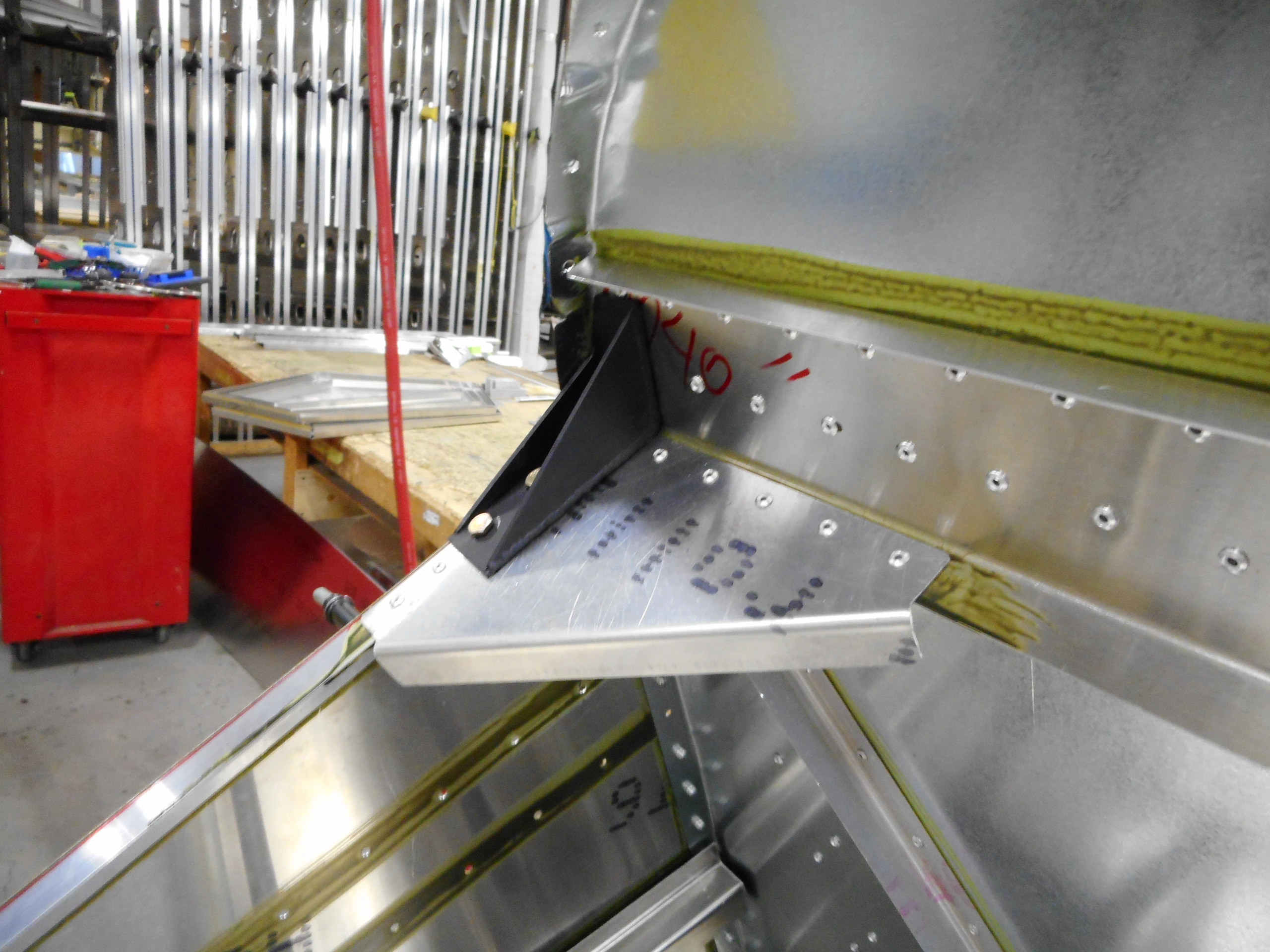

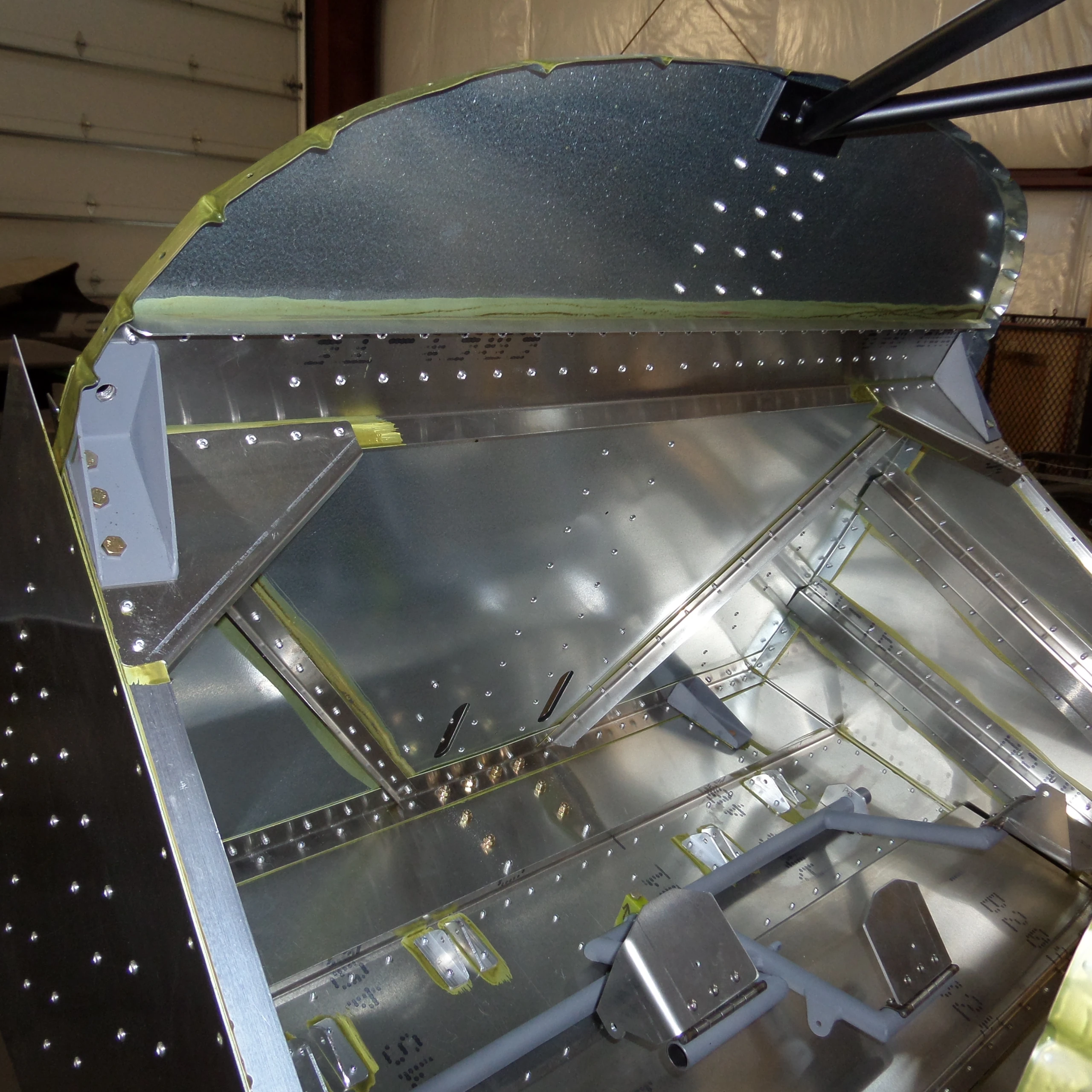

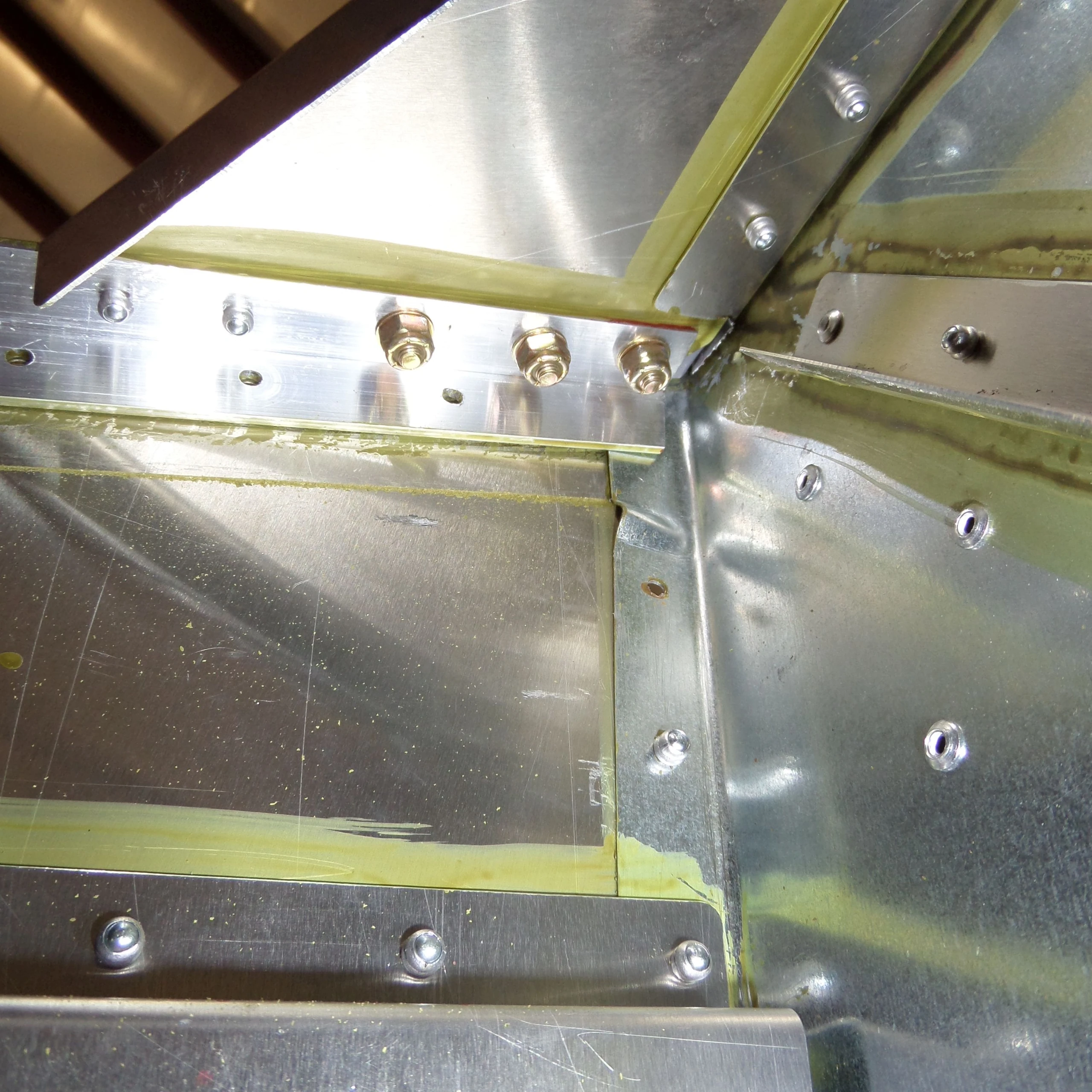

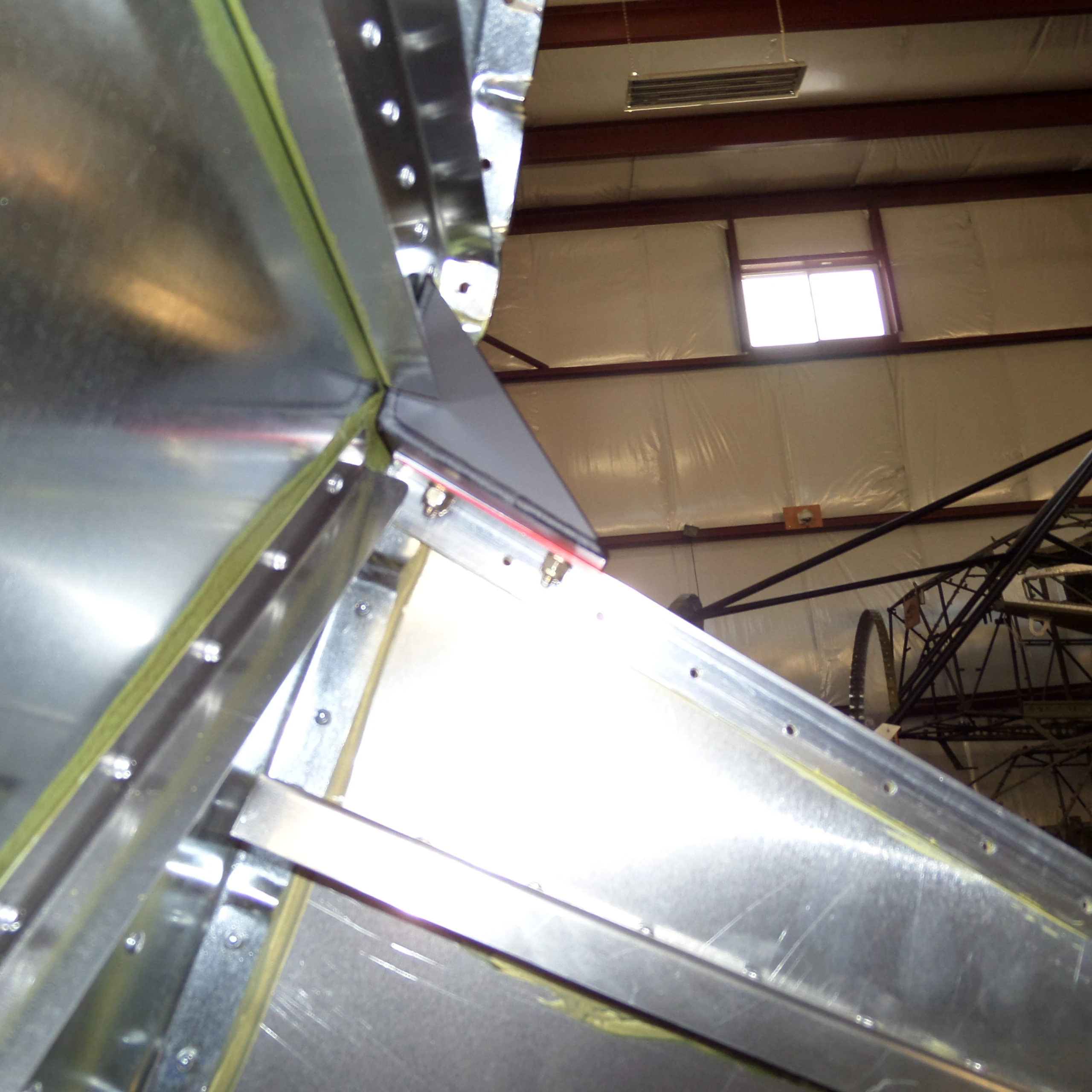

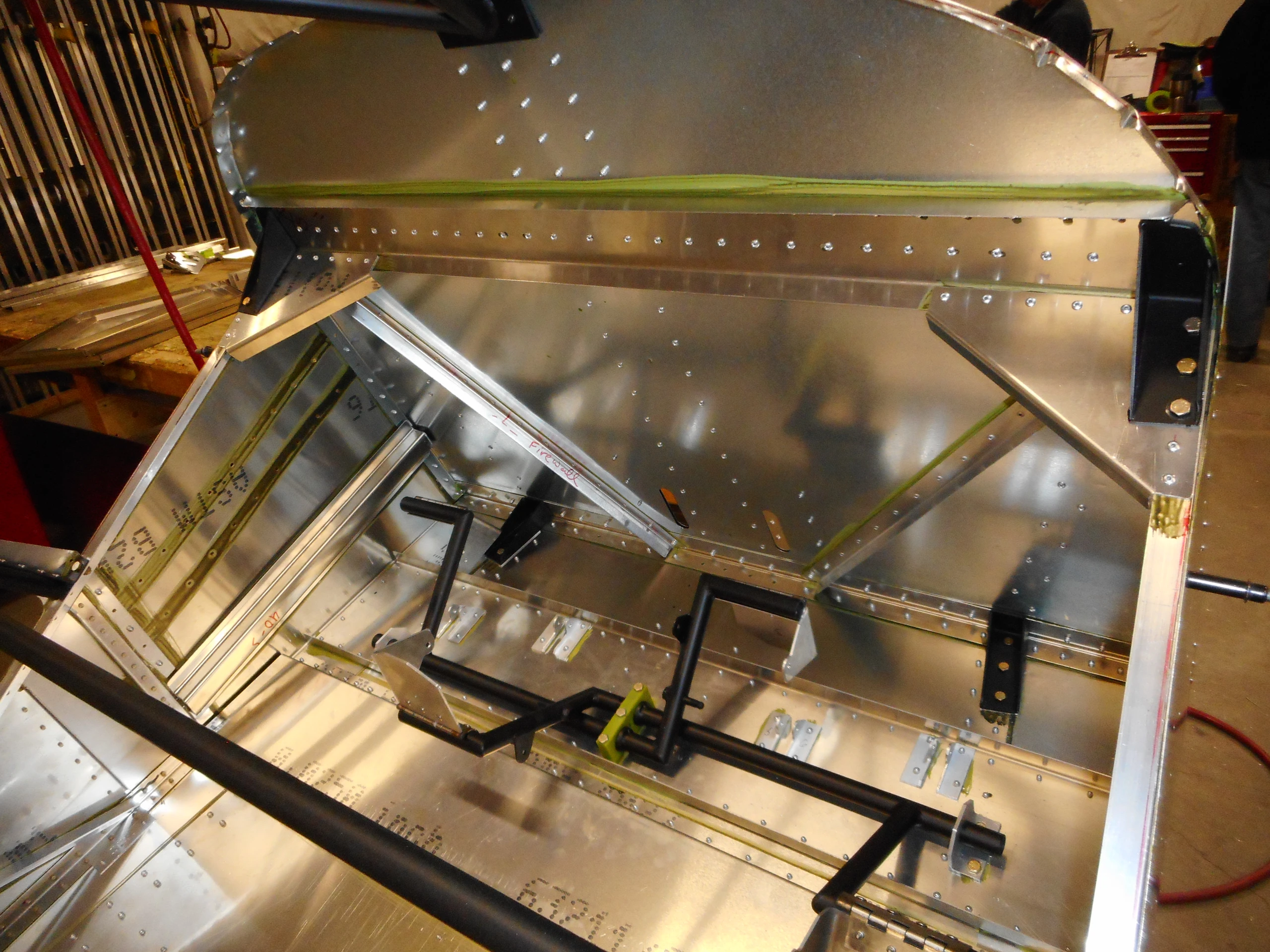

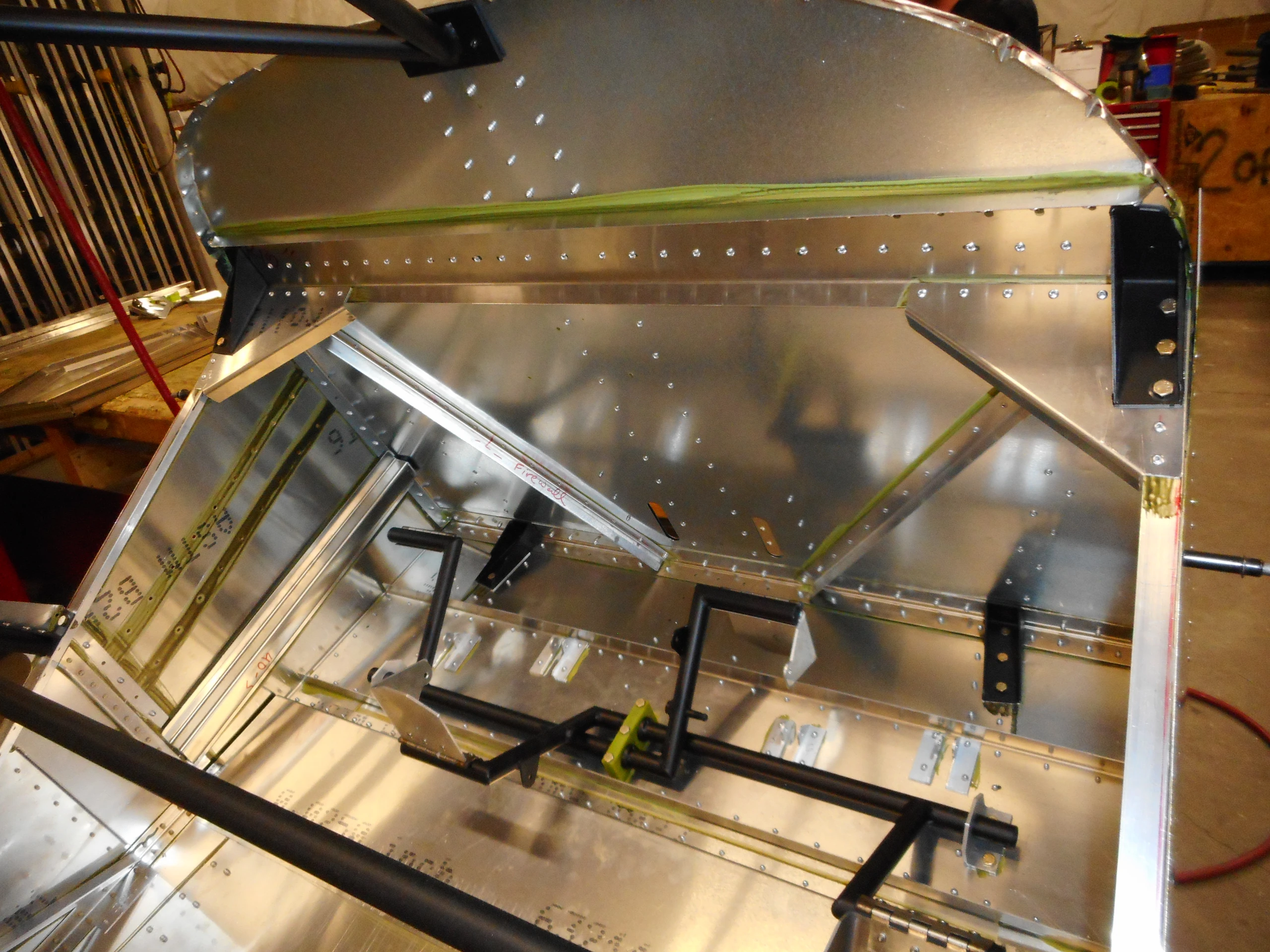

Верхние узлы моторамы
Деталь по исходному IPL: C75F14-2 · Количество: 1L+1R
Левый и правый узлы C75F14-2 устанавливаются по виду FF-10. Геометрию и отверстия проверяйте по собственному листу.
Сверить со строкой IPL

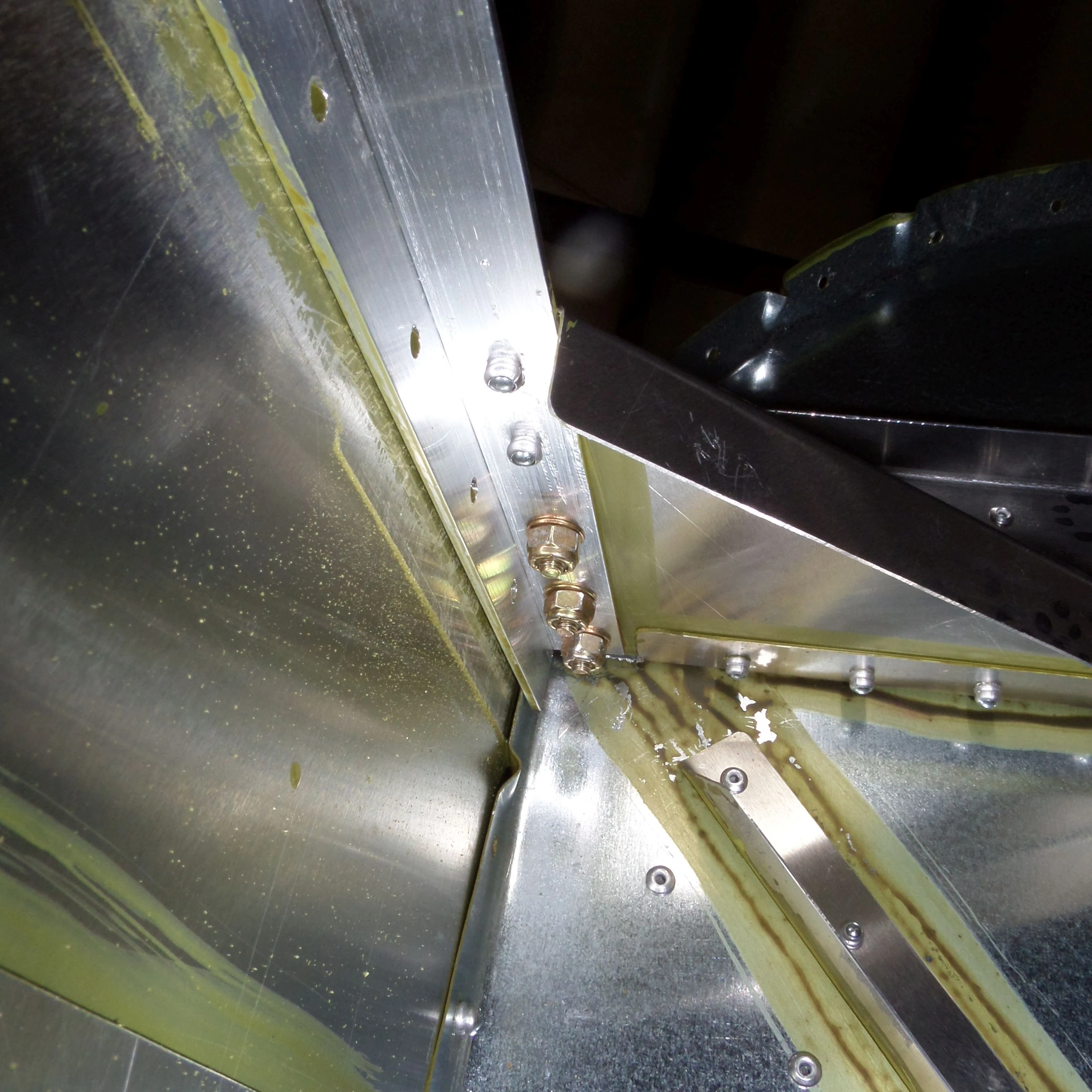

Крепёж верхних узлов
Деталь по исходному IPL: AN3-4A · Количество: 6
Старые AN3-4A заменены на шесть AN3-5A с шайбой под каждой головкой по FF-10.
Сверить со строкой IPL

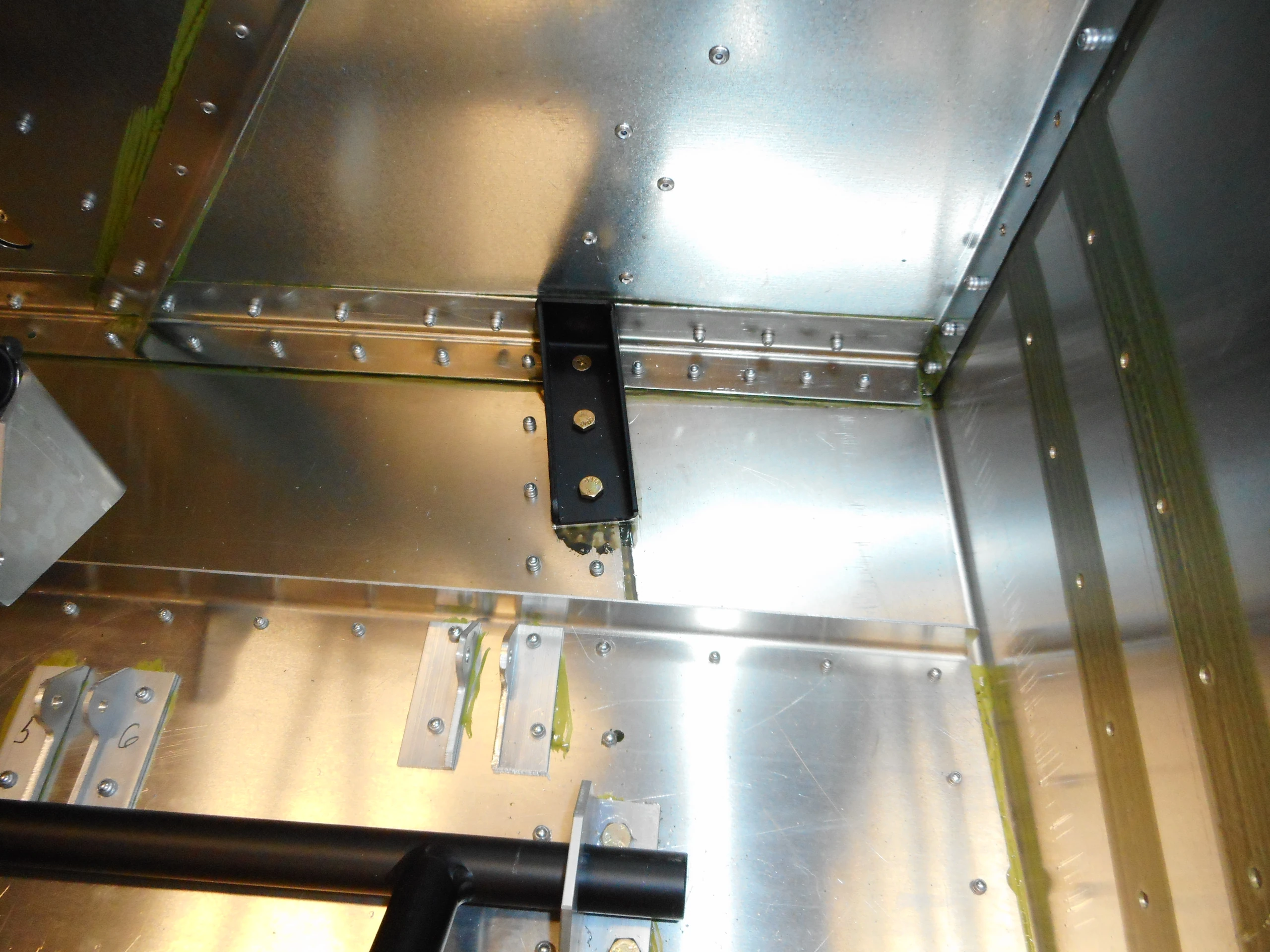

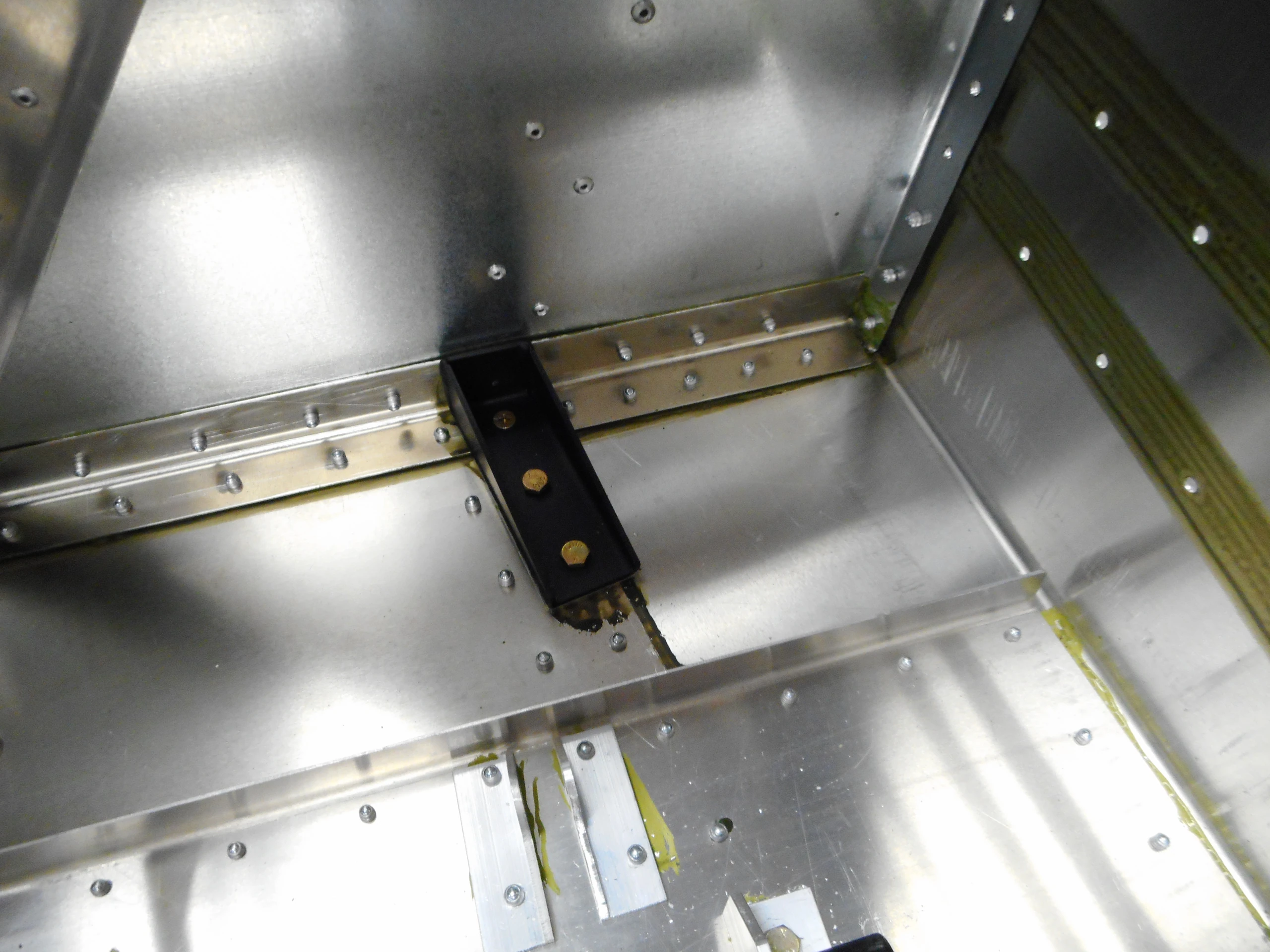

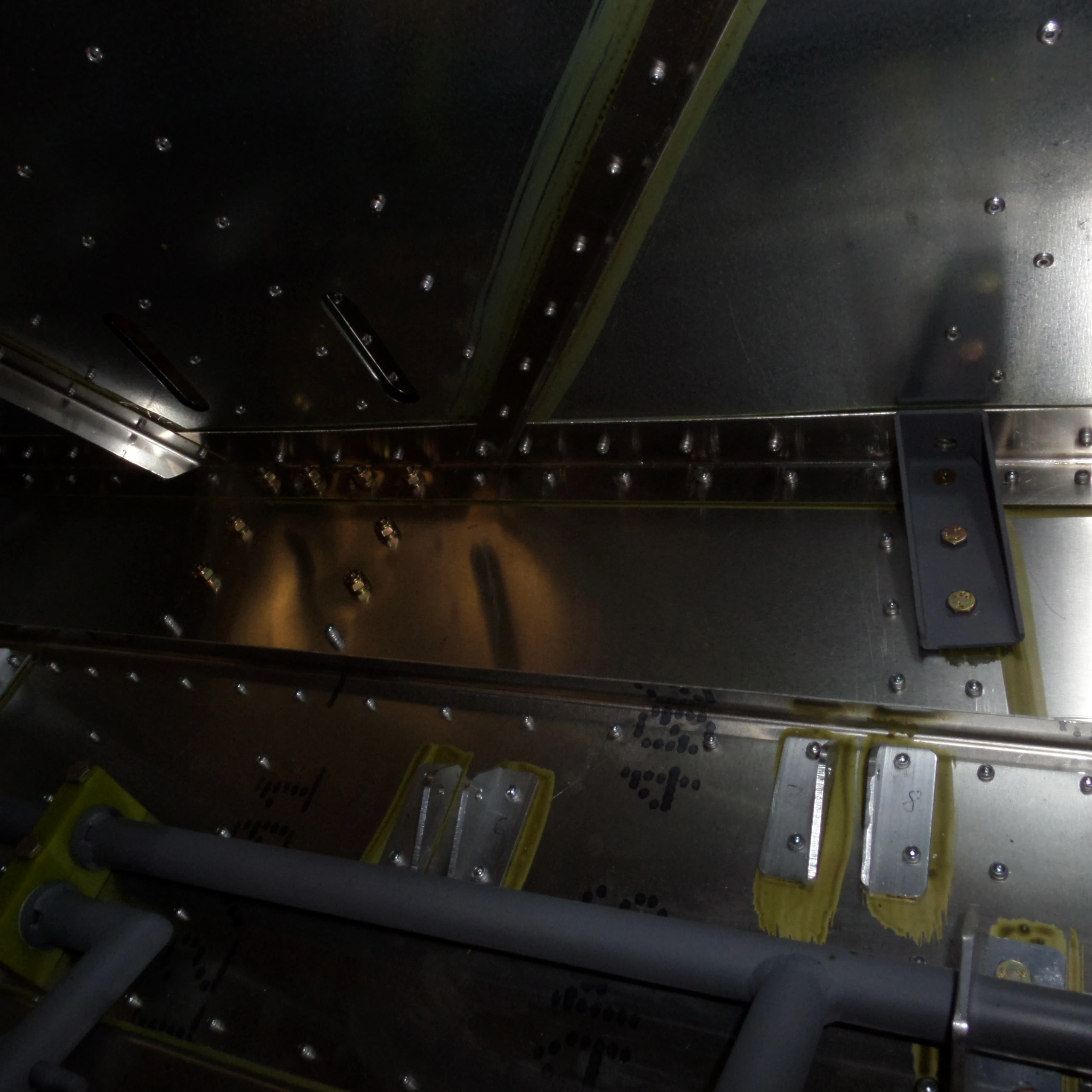

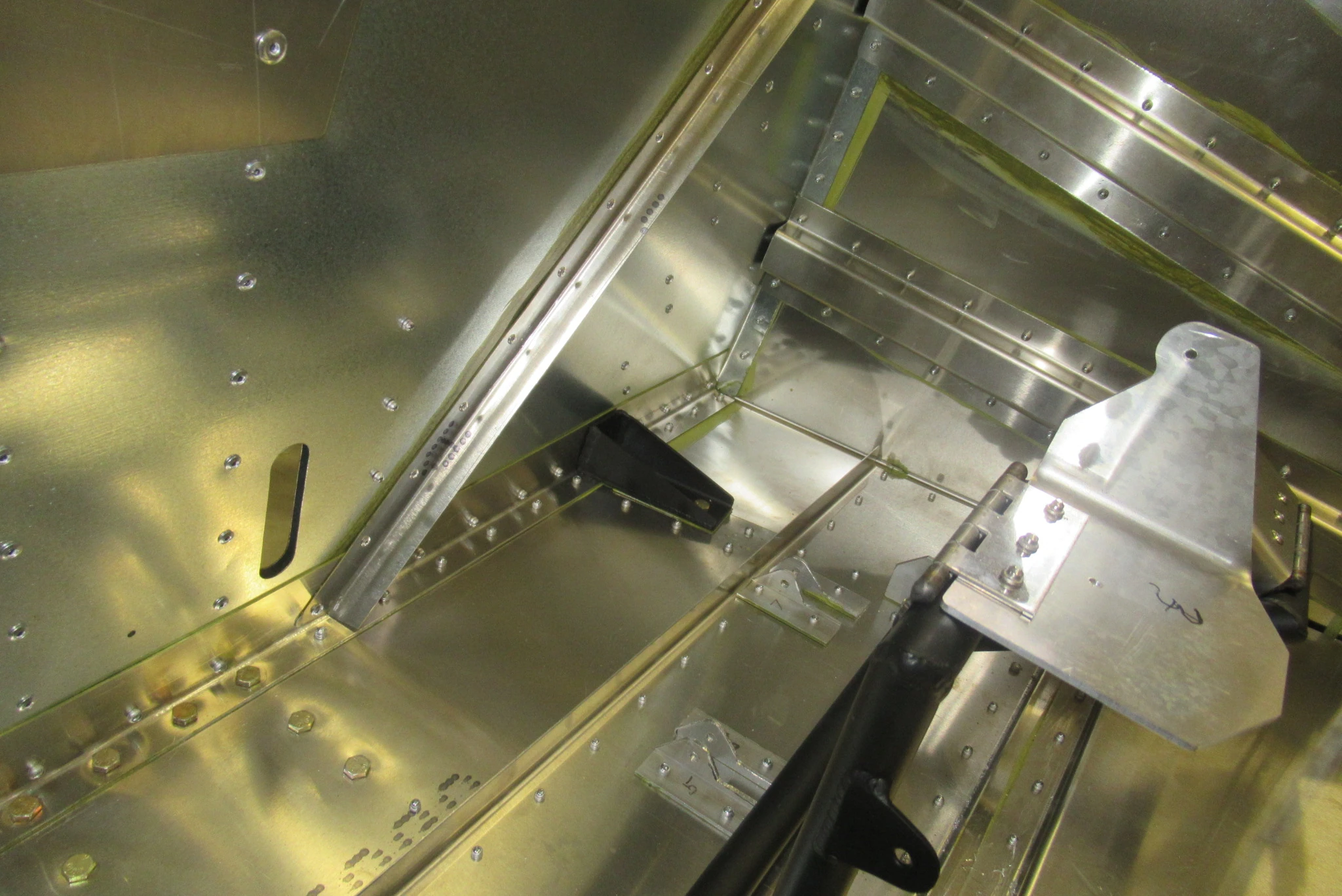

Нижние узлы моторамы
Деталь по исходному IPL: LS75F14-1 · Количество: 1L+1R
Левый и правый узлы LS75F14-1 показаны вместе с прокладками нижнего крепления.
Сверить со строкой IPL
Прокладки нижних узлов
Деталь по исходному IPL: LS75F40-12 · Количество: 2
В комплекте две LS75F40-12. Положение — между указанными сопрягаемыми деталями на FF-10.
Сверить со строкой IPL

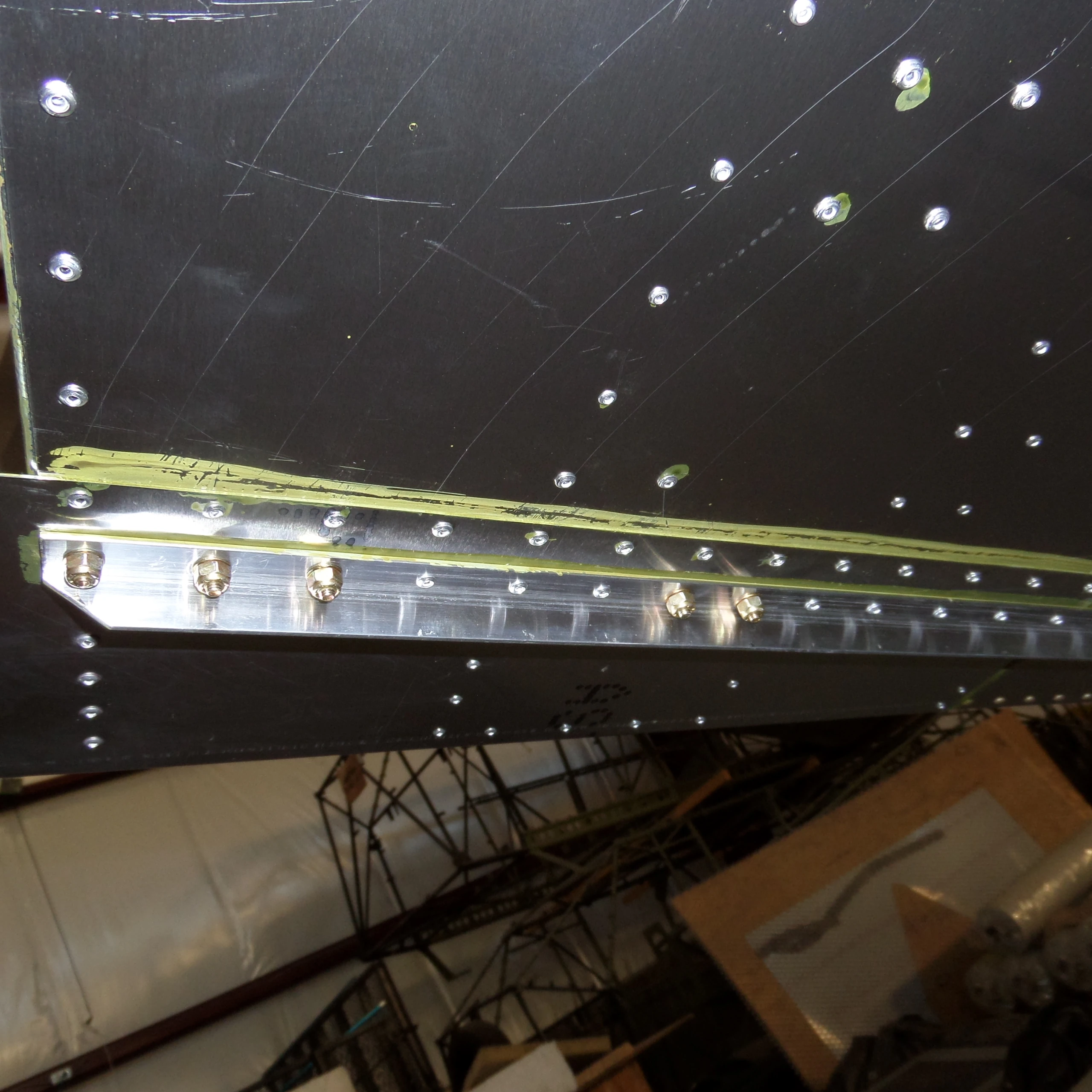

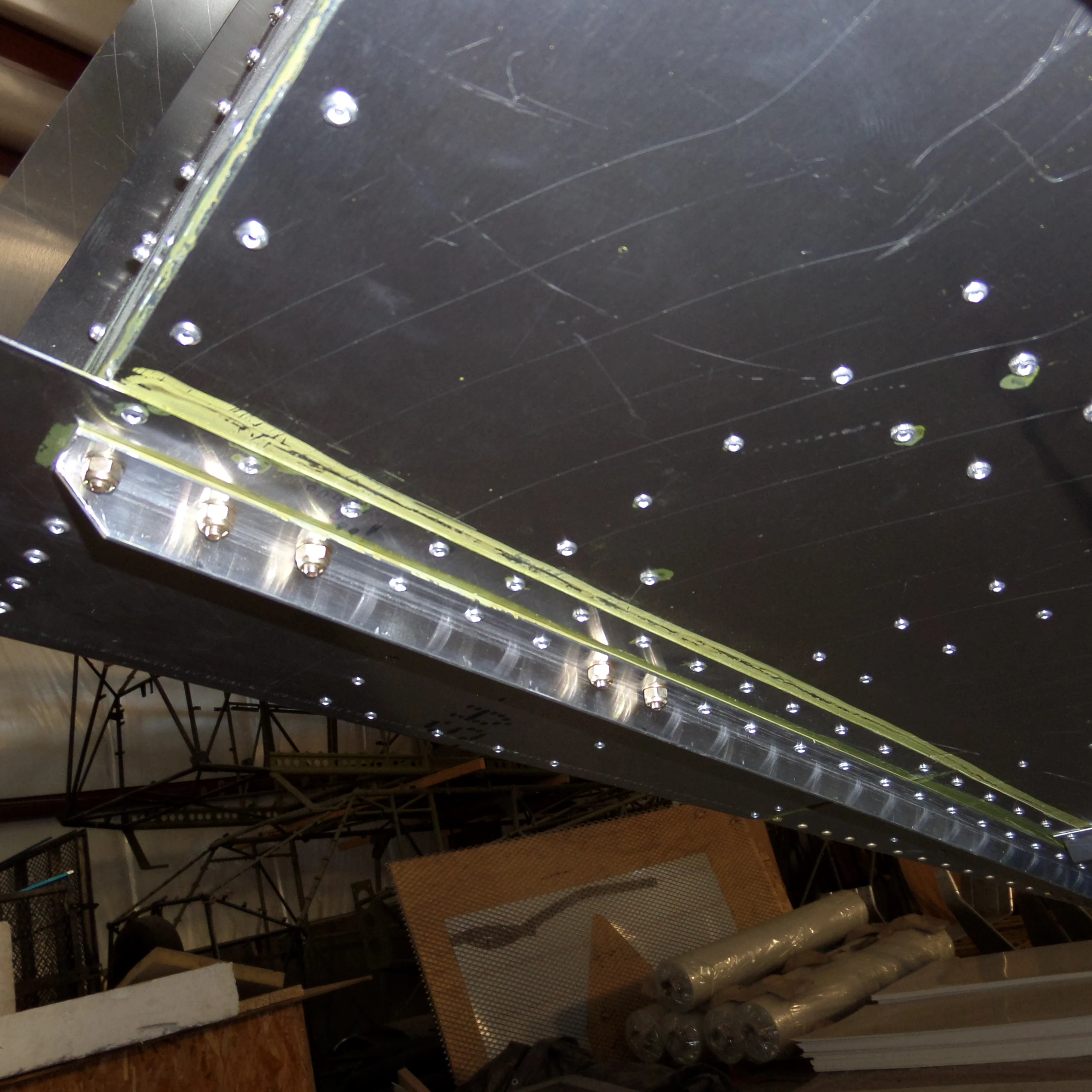

Нижние болты
Деталь по исходному IPL: AN3-5A · Количество: 4
Четыре AN3-5A относятся к нижней группе узлов моторамы.
Сверить со строкой IPL
Потайные винты
Деталь по исходному IPL: MS24694S52 · Количество: 2
По действующему FF-10 применяются два MS24694-S53. MS24694S52 в старом IPL не переносите в новую комплектацию без проверки.
Сверить со строкой IPL

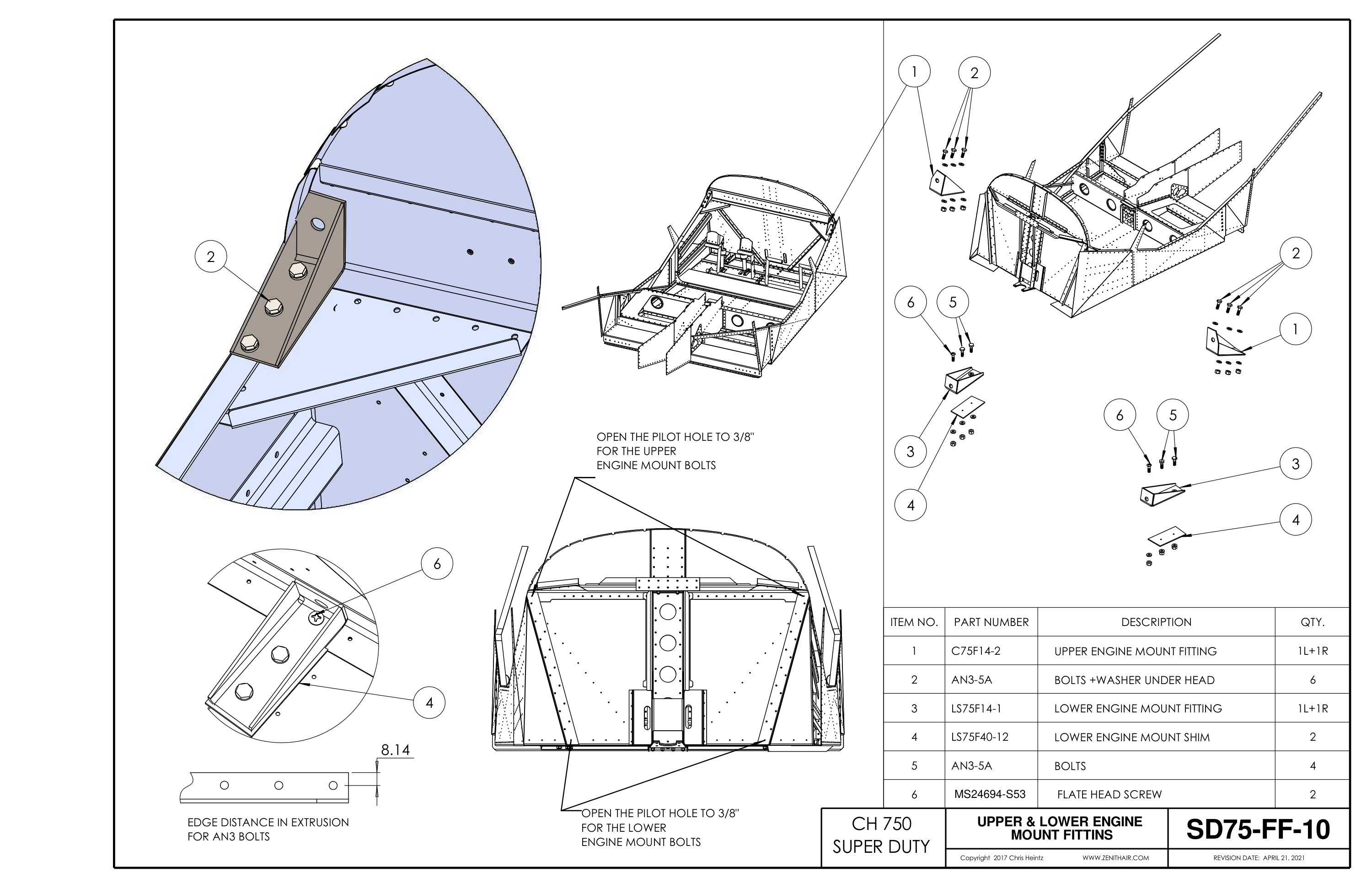

Сборочный чертёж SD75-FF-10
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
