Иллюстрации и порядок сборки
Обозначение в альбоме
1a — gusset.JPGРедакции и порядок применения
IPL FF-09 · REVISION: JAN 28, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
SD75-FF-09 от 21.04.2021 задаёт четыре AN3-6A, а не AN3-5A старого IPL: ими проходит соединение нижней опоры через нижнюю полку перегородки. Верхние и нижние шляпные усиления имеют собственные левую и правую детали.
Порядок установки по IPL

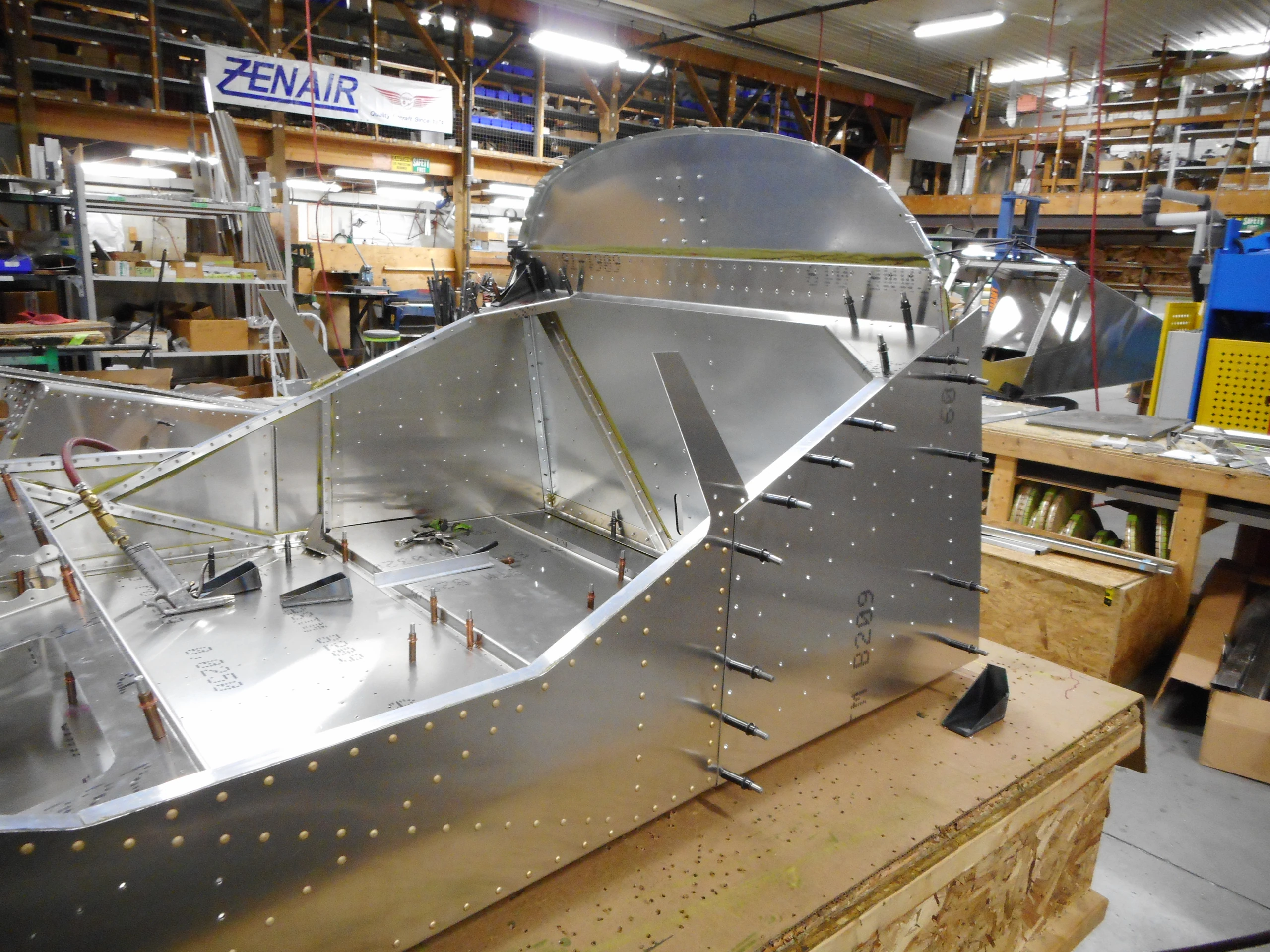

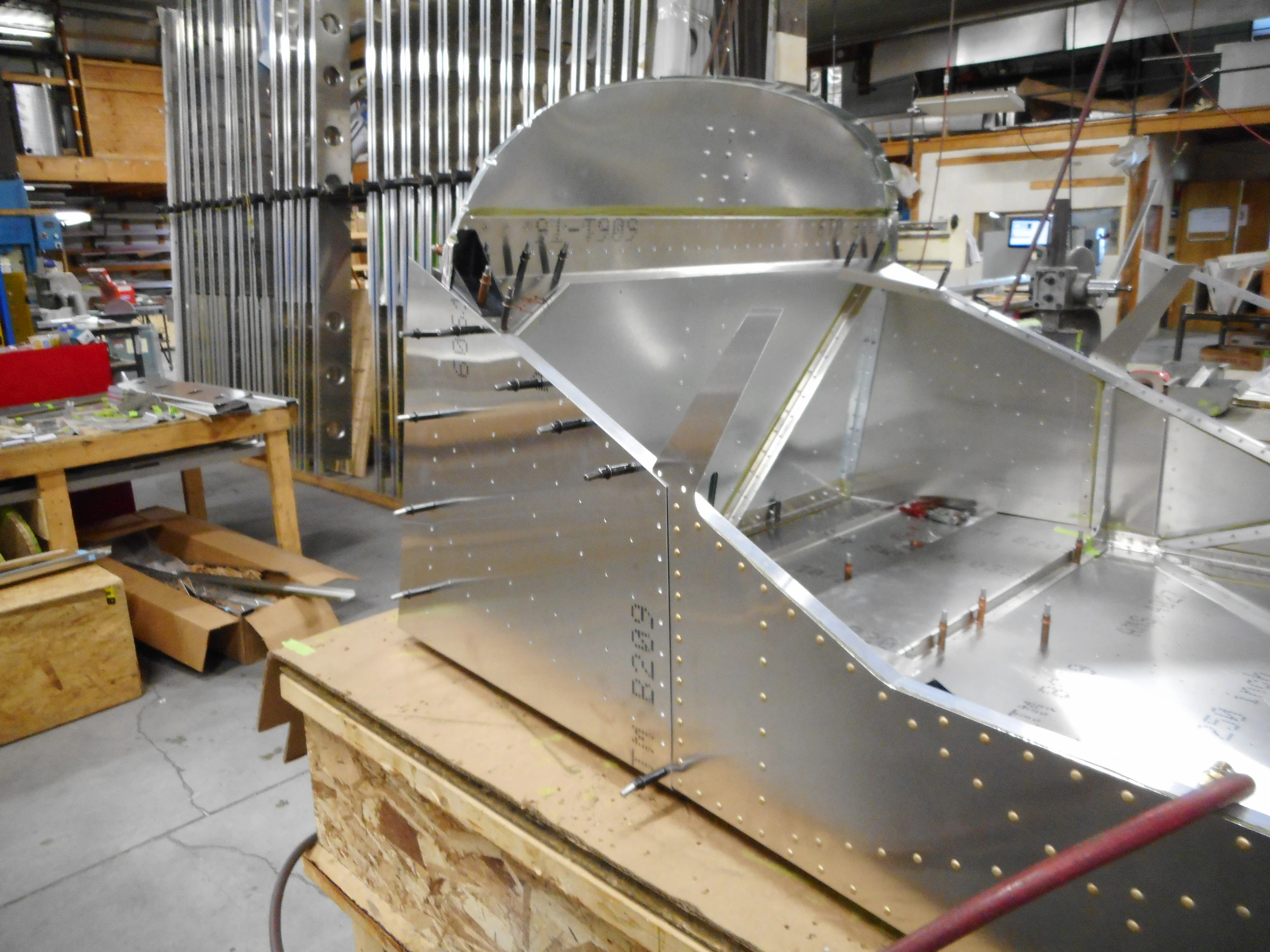

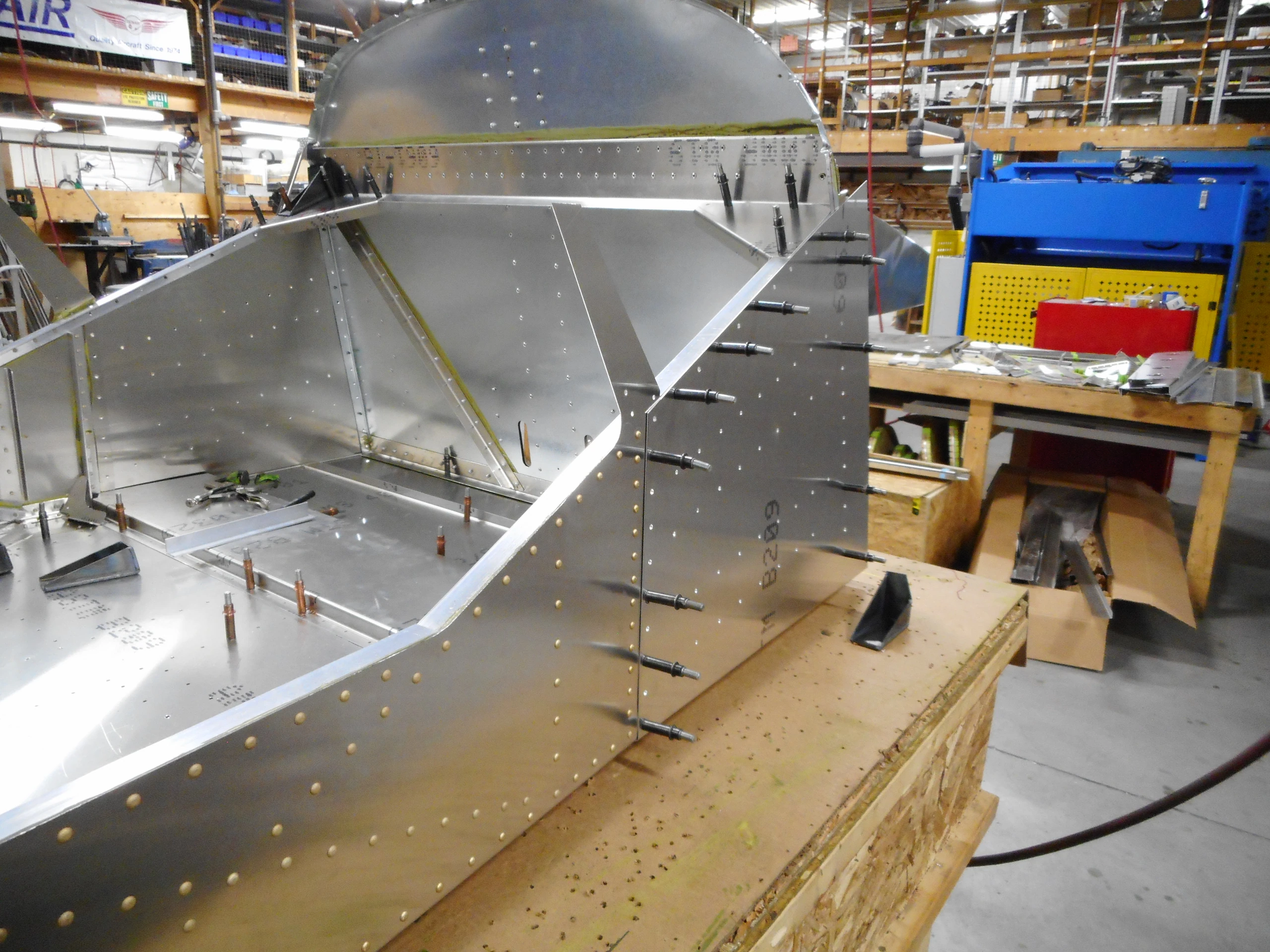

Установка перегородки
Деталь по исходному IPL: SD75-FF-02
Соедините сборку SD75-FF-02 с передней кромкой пола Cleco. Перегородка перекрывает обшивку пола сверху. Также соедините её с передними боковыми обшивками Cleco.
Сверить со строкой IPL

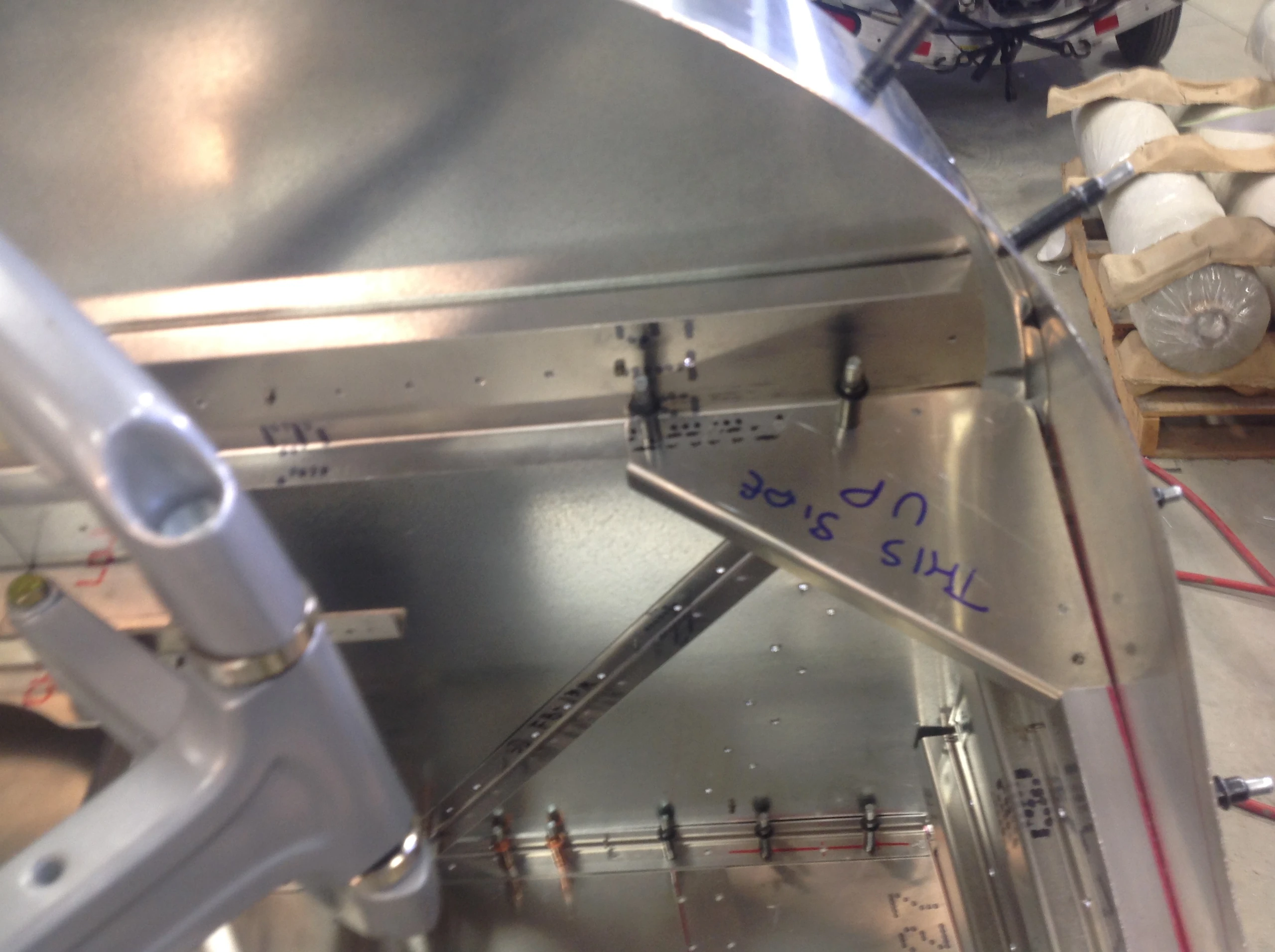

Косынки верхнего крепления двигателя
Деталь по исходному IPL: SD75F40-7 · Количество: 1L+1R
Соедините косынки Cleco с продольными профилями бортов и усилением противопожарной перегородки.
Сверить со строкой IPL
Верхние шляпные усиления
Деталь по исходному IPL: SD75F40-2 · Количество: 1L+1R
Соедините верхние усиления с передними боковыми обшивками Cleco. Передний конец перекрывает полку противопожарной перегородки.
Сверить со строкой IPL

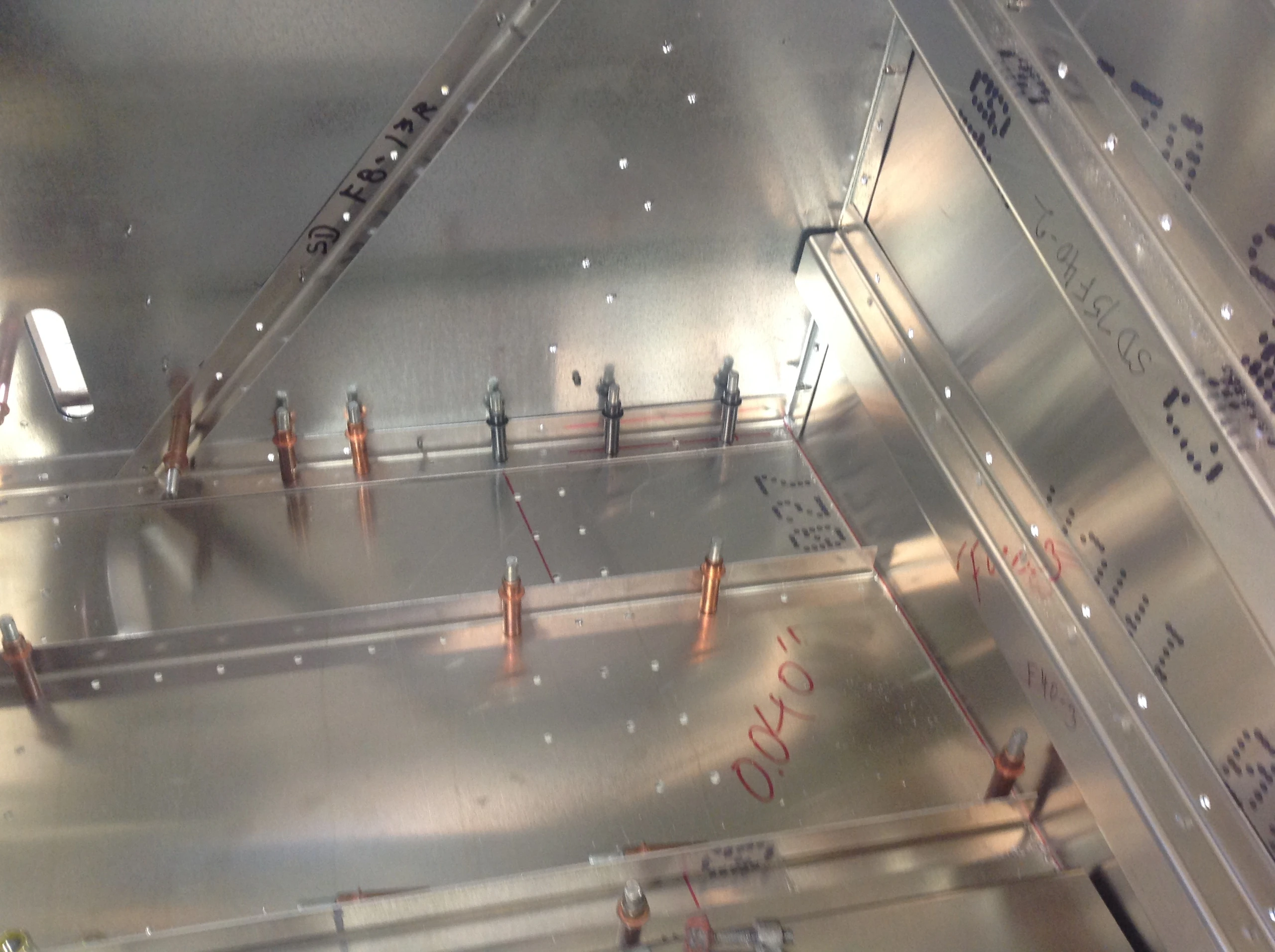

Нижние шляпные усиления
Деталь по исходному IPL: SD75F40-3 · Количество: 1L+1R
Аналогично соедините нижние усиления с передними боковыми обшивками Cleco; передний конец перекрывает полку перегородки.
Сверить со строкой IPL
Клёпка передней части
Деталь по исходному IPL: A5
Приклепайте перегородку, косынки и усиления A5 по указанным рядам.
Сверить со строкой IPL

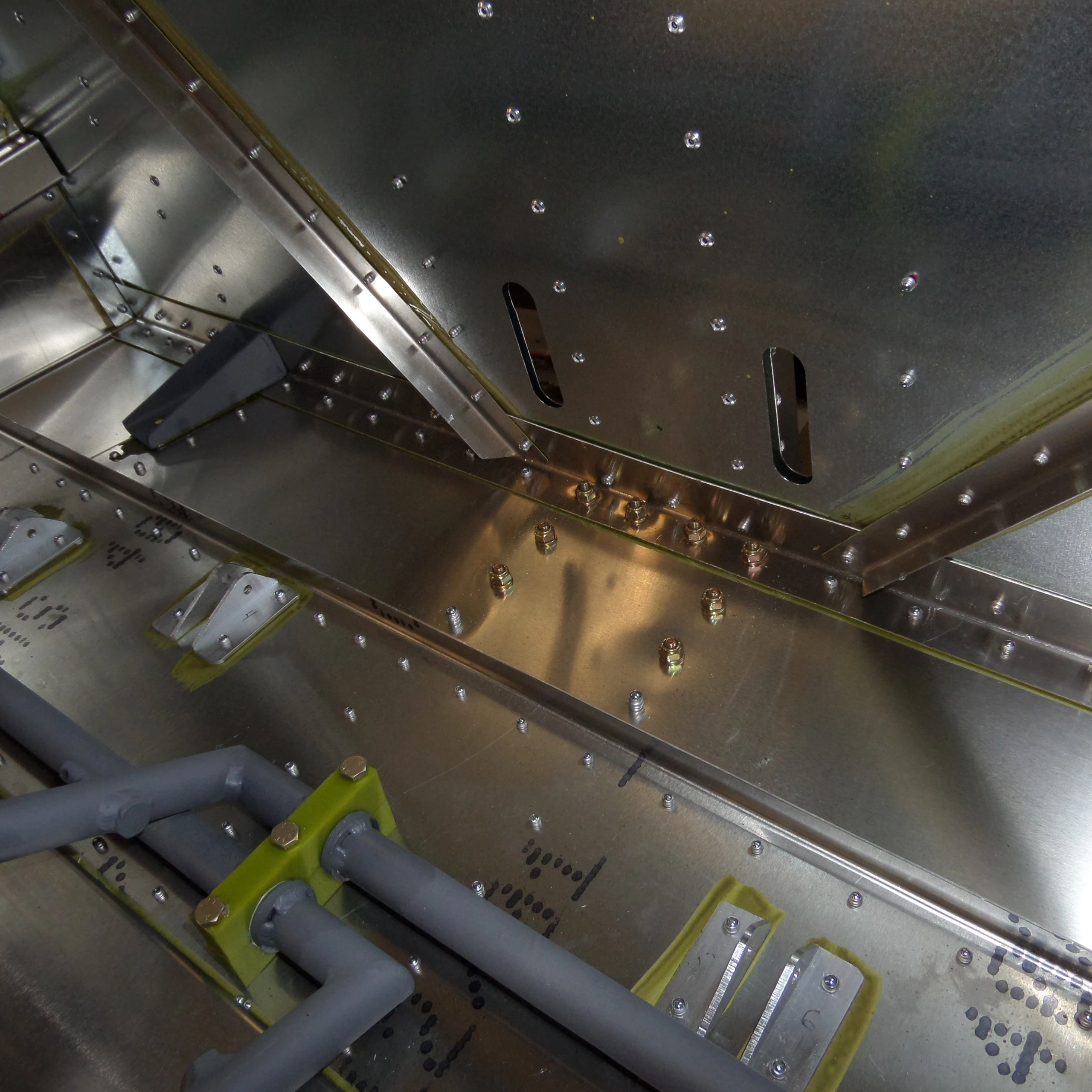

Переднее крепление нижней опоры
Деталь по исходному IPL: AN3-5A · Количество: 4
Соедините нижнюю опору болтами через нижнюю полку противопожарной перегородки и уголок. На применимом FF-09 — AN3-6A; старый IPL указывает AN3-5A.
Сверить со строкой IPL

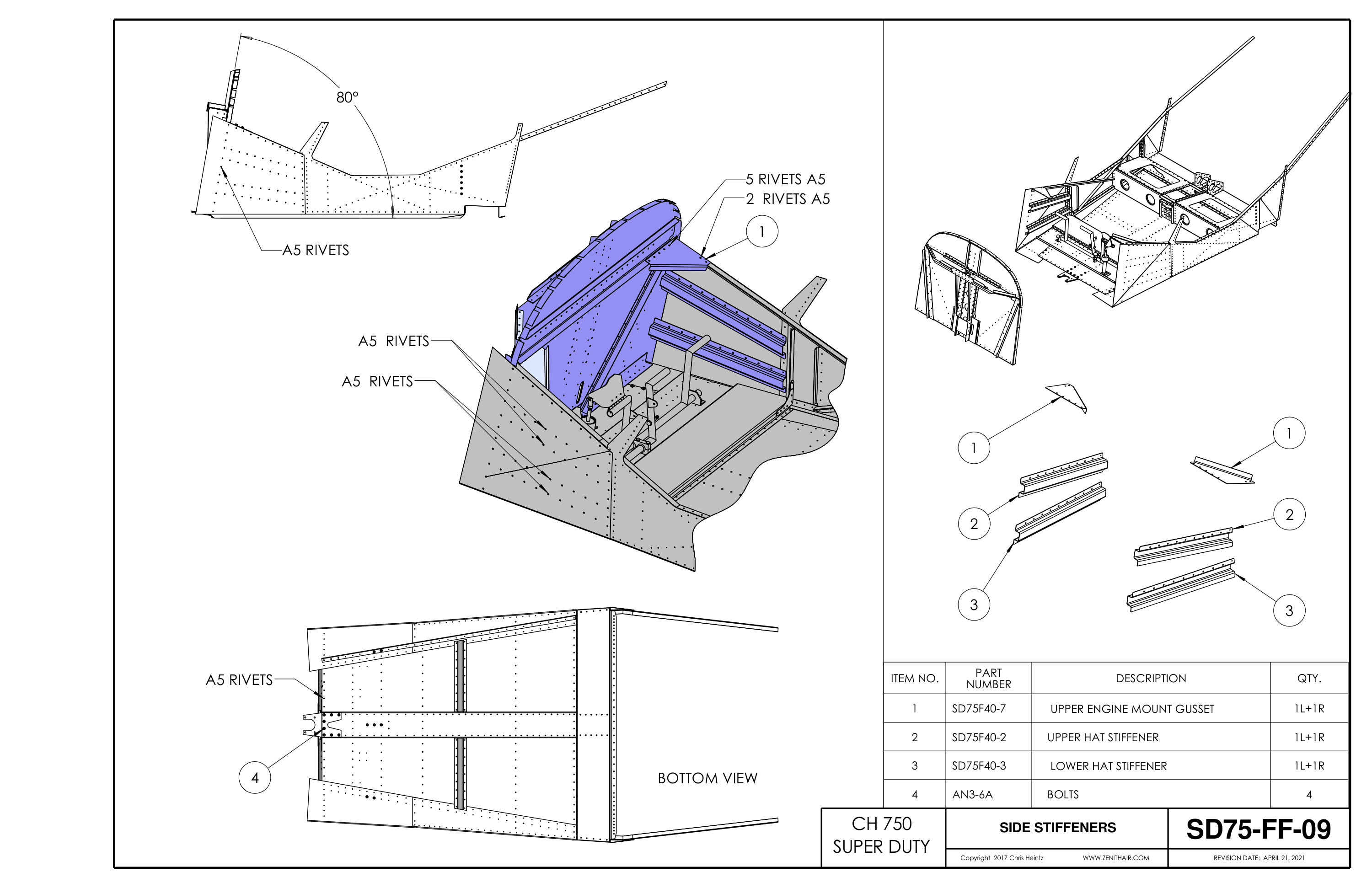

Сборочный чертёж SD75-FF-09
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
