IPL FF-07 · REVISION: JULY 15, 2024. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Обшивки и лонжероны показаны при положении фюзеляжа на боку. Слова старого IPL «forward top skin» не означают верхнюю обшивку кабины: в этой операции речь о нижних продольных профилях передней части, расположение сверяется по виду снизу.
В IPL 15.07.2024 дополнительно указаны нижние уголки центральной консоли LS75CCO1-3 со ссылкой на SD75-NN-01. Их положение не следует выводить только из старого FF-07.
Порядок установки по IPL

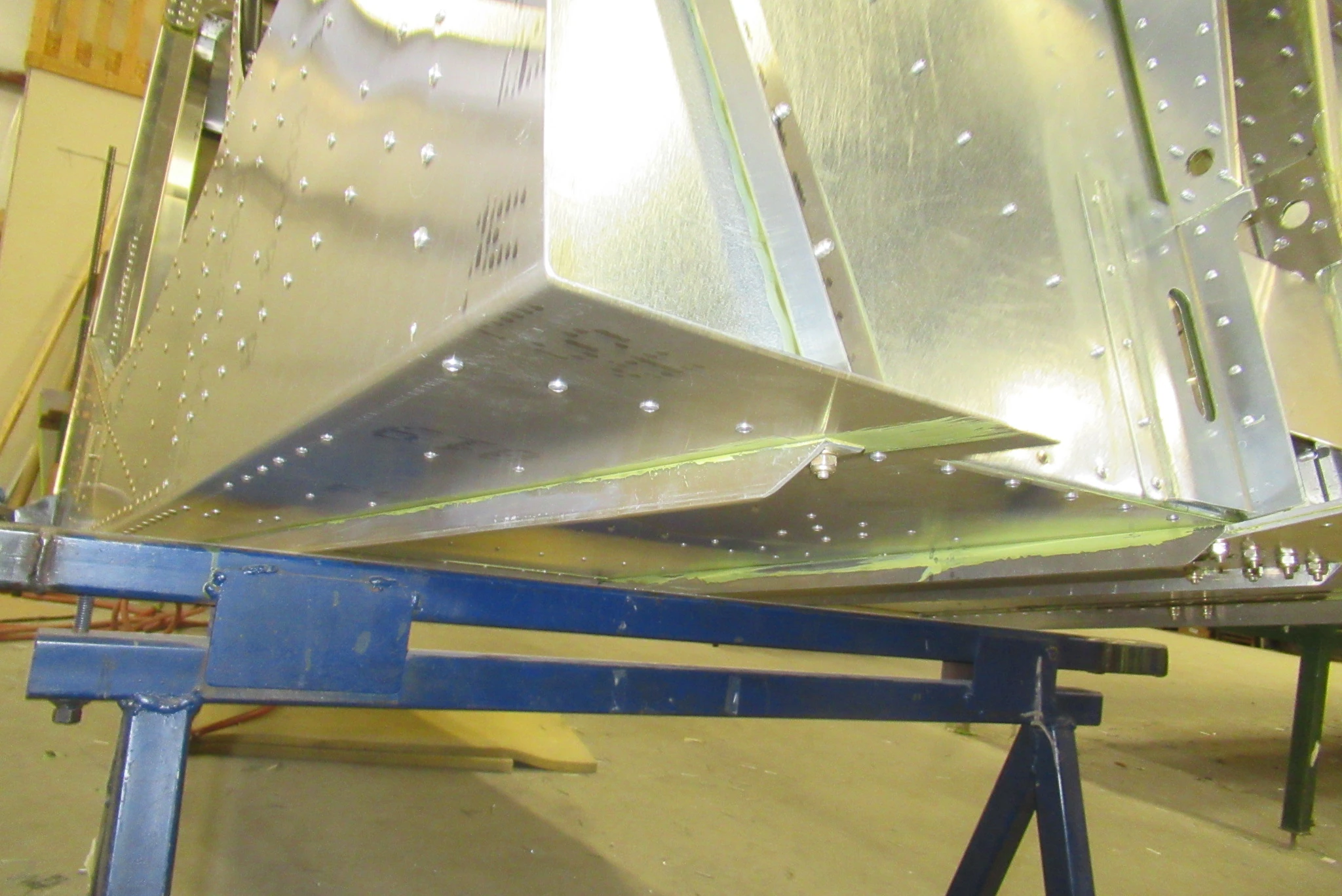

Доступ к нижней стороне
Поверните сборку фюзеляжа на бок, чтобы работать с нижней стороны.
Сверить со строкой IPL

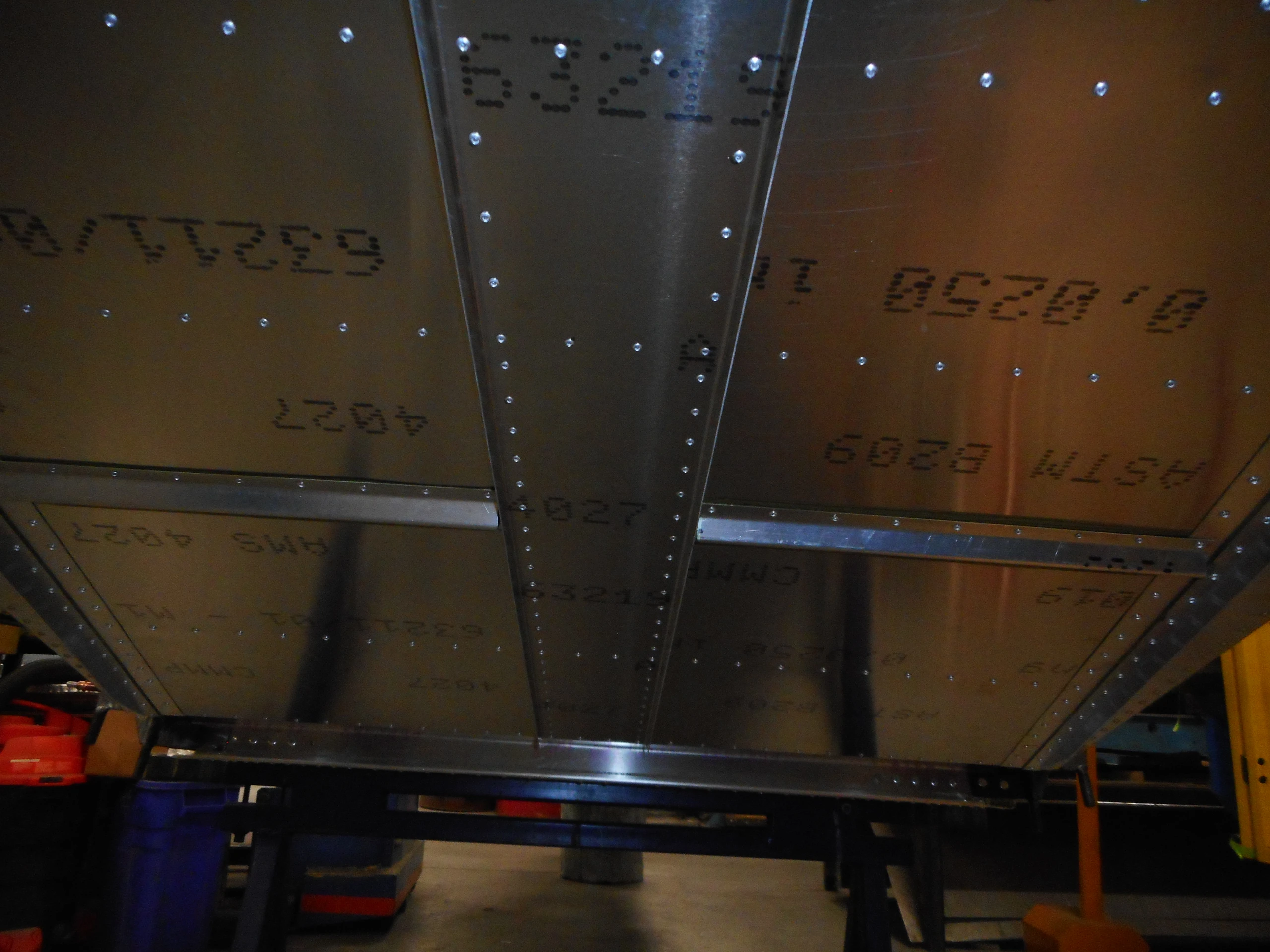

Нижние лонжероны
Деталь по исходному IPL: C75F13-1 · Количество: 1L+1R

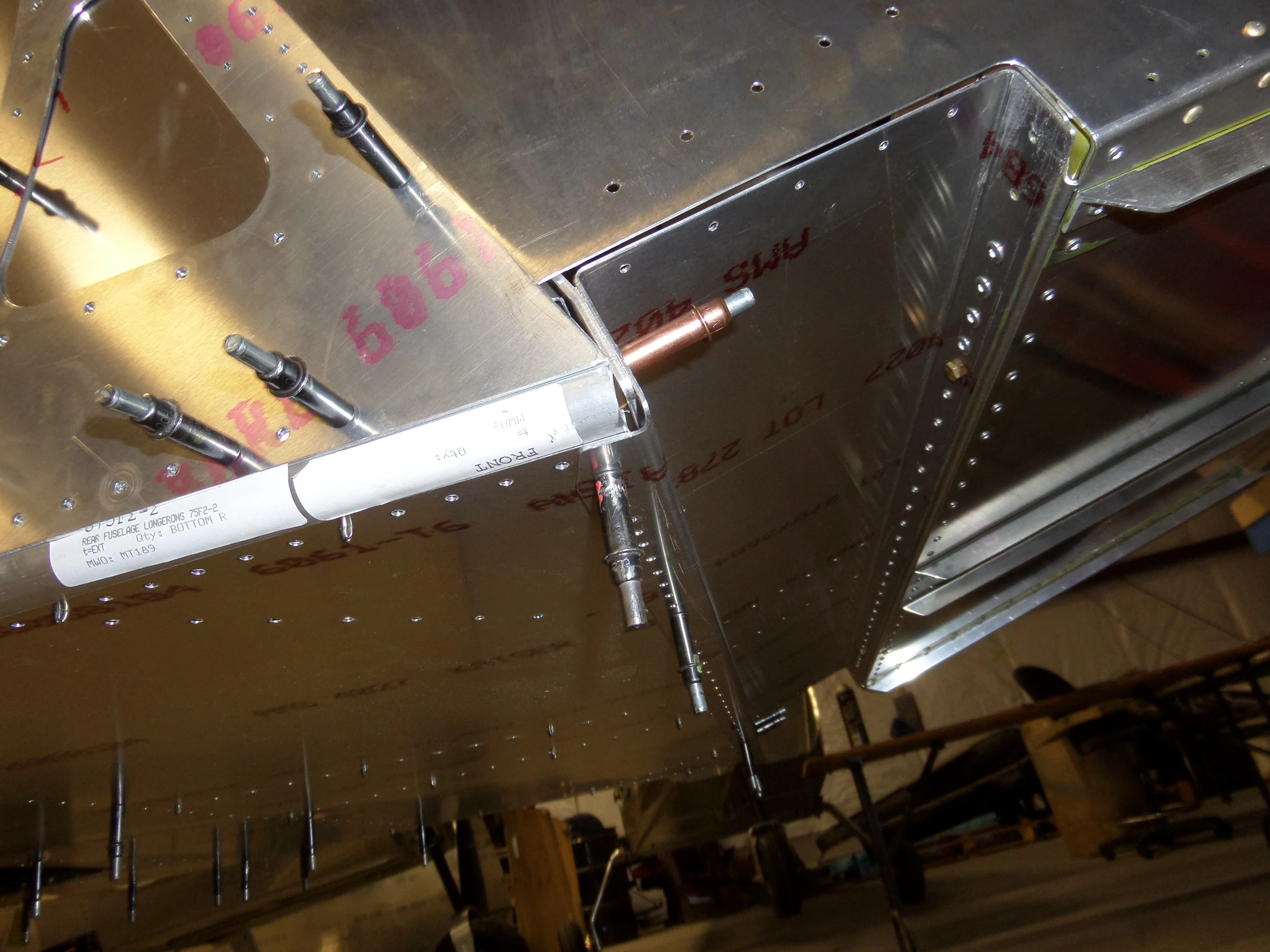

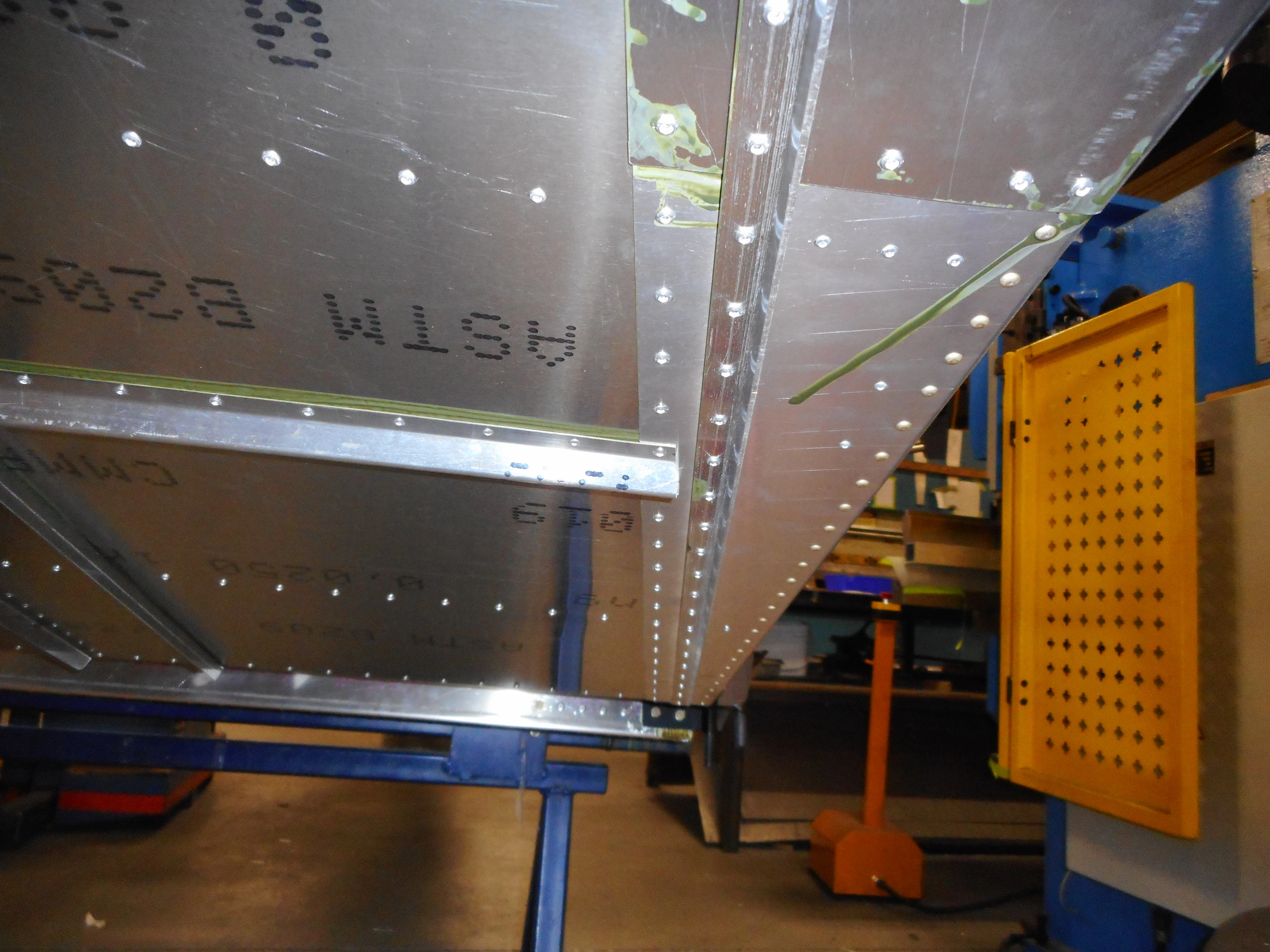

Установите нижние лонжероны Cleco поверх соединения бортов и передних обшивок по виду снизу FF-07. Вертикальные полки направлены наружу. Неточная фраза IPL «forward top skin» отмечена выше.
Сверить со строкой IPL

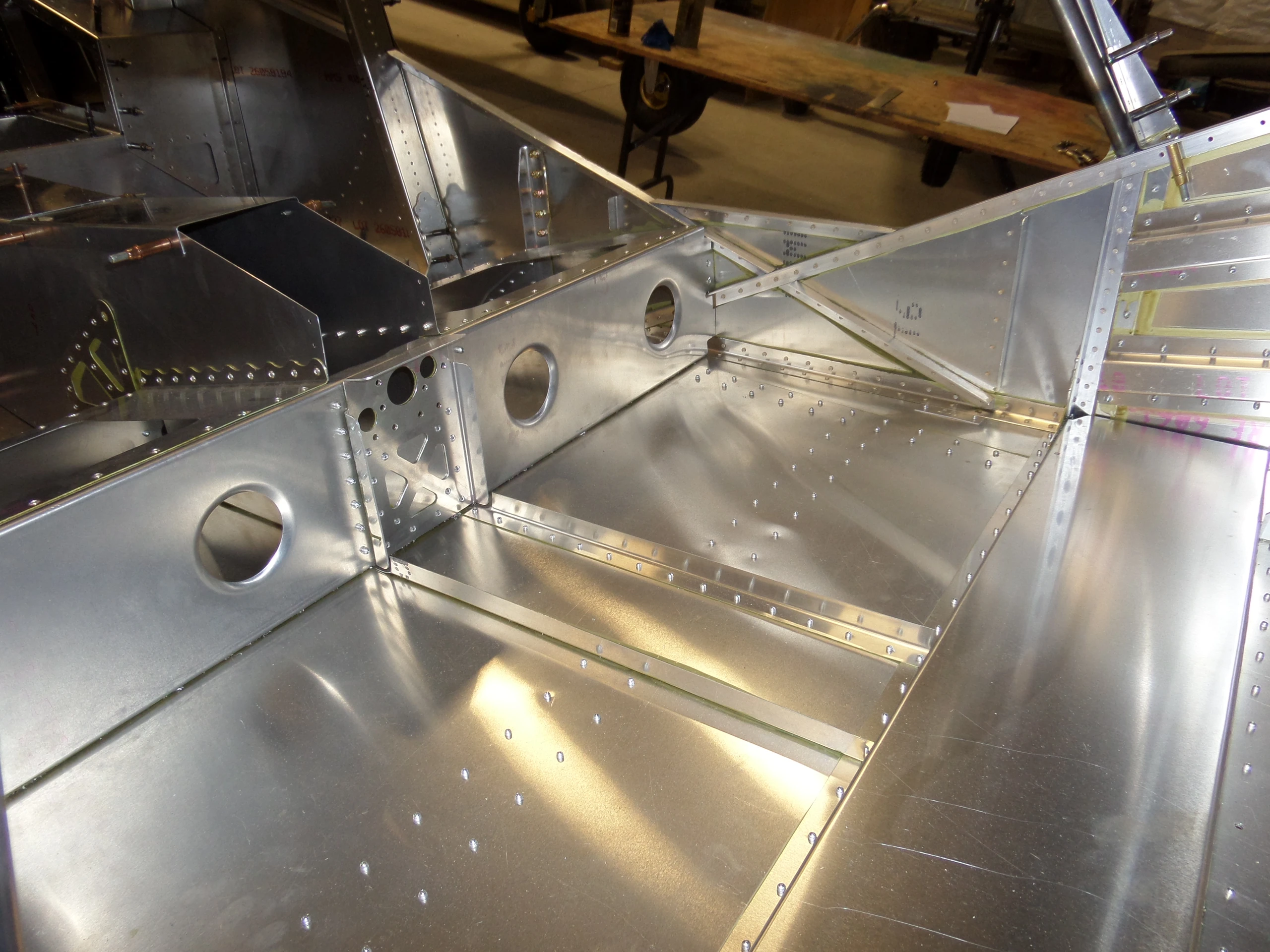

Продольный усилитель пола
Деталь по исходному IPL: LS75F10-4 · Количество: 1

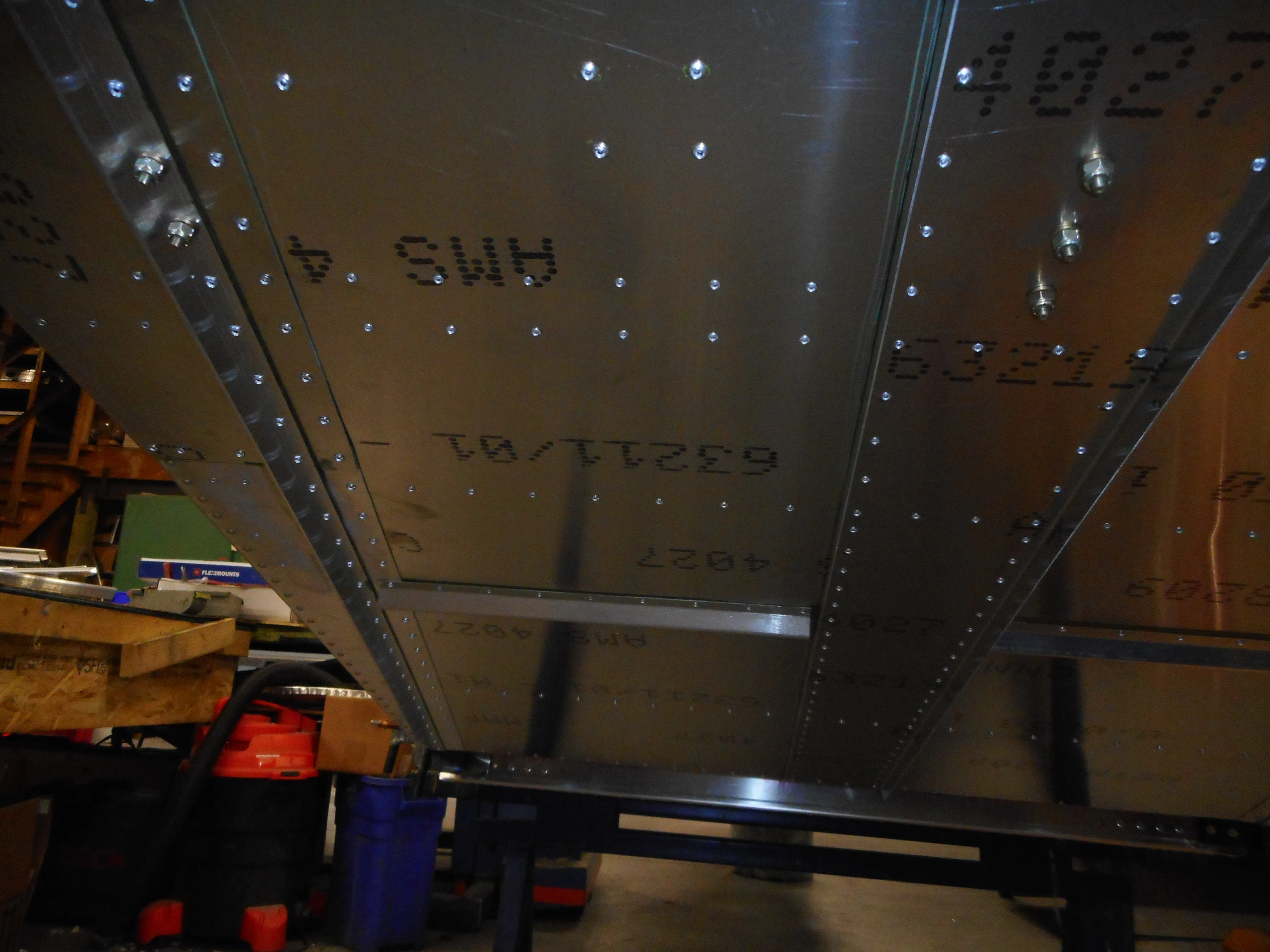

Установите профиль усиления на пол с Cleco. Также установите левый и правый нижние уголки центральной консоли LS75CCO1-3; ссылка исходника — SD75-NN-01.
Сверить со строкой IPL

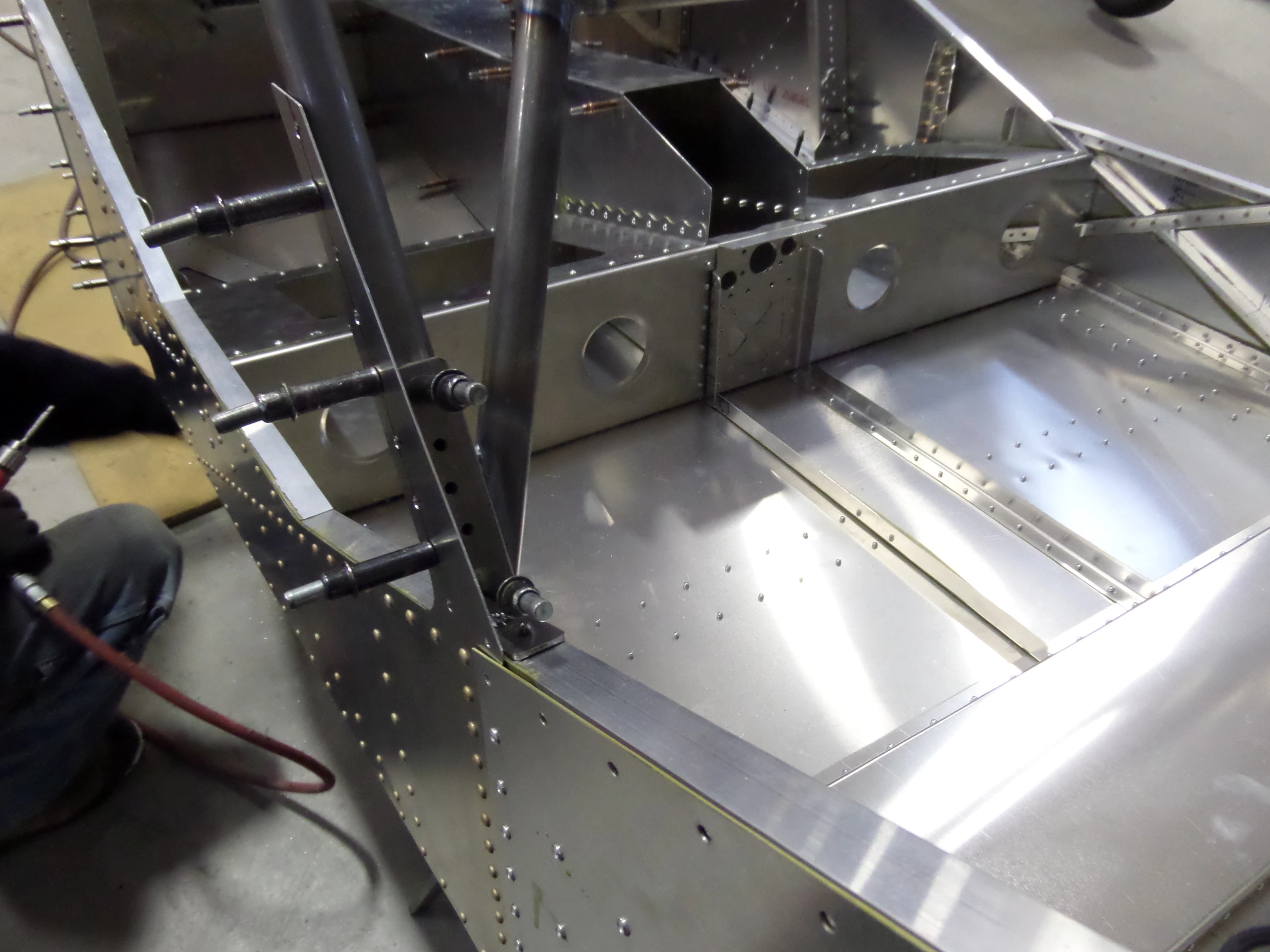

Поперечные усилители пола
Деталь по исходному IPL: C75F10-8 · Количество: 1L+1R

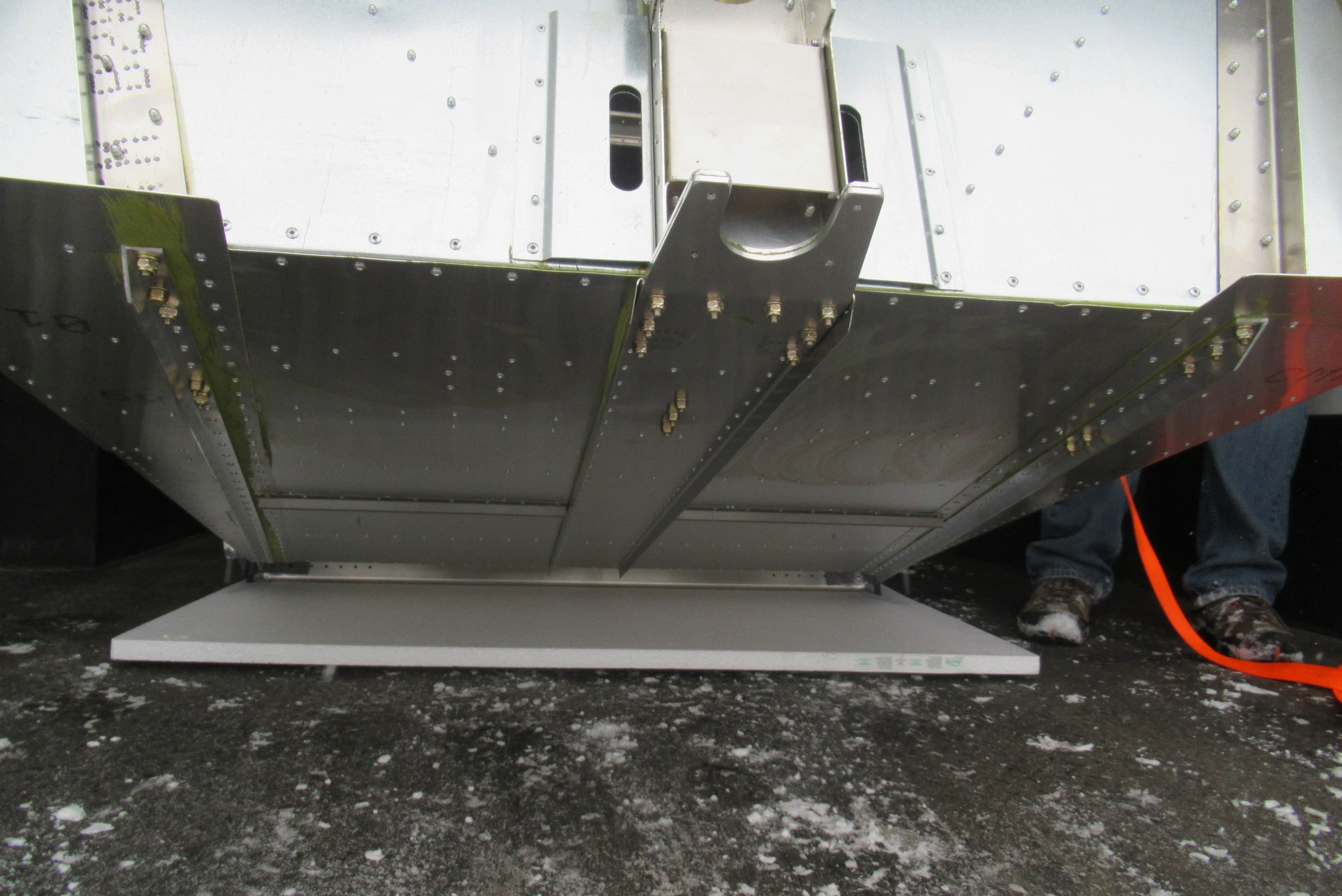

Установите левый и правый усилители с Cleco. Наружный конец перекрывает борт кабины сверху.
Сверить со строкой IPL
Ряды A4
Деталь по исходному IPL: A4

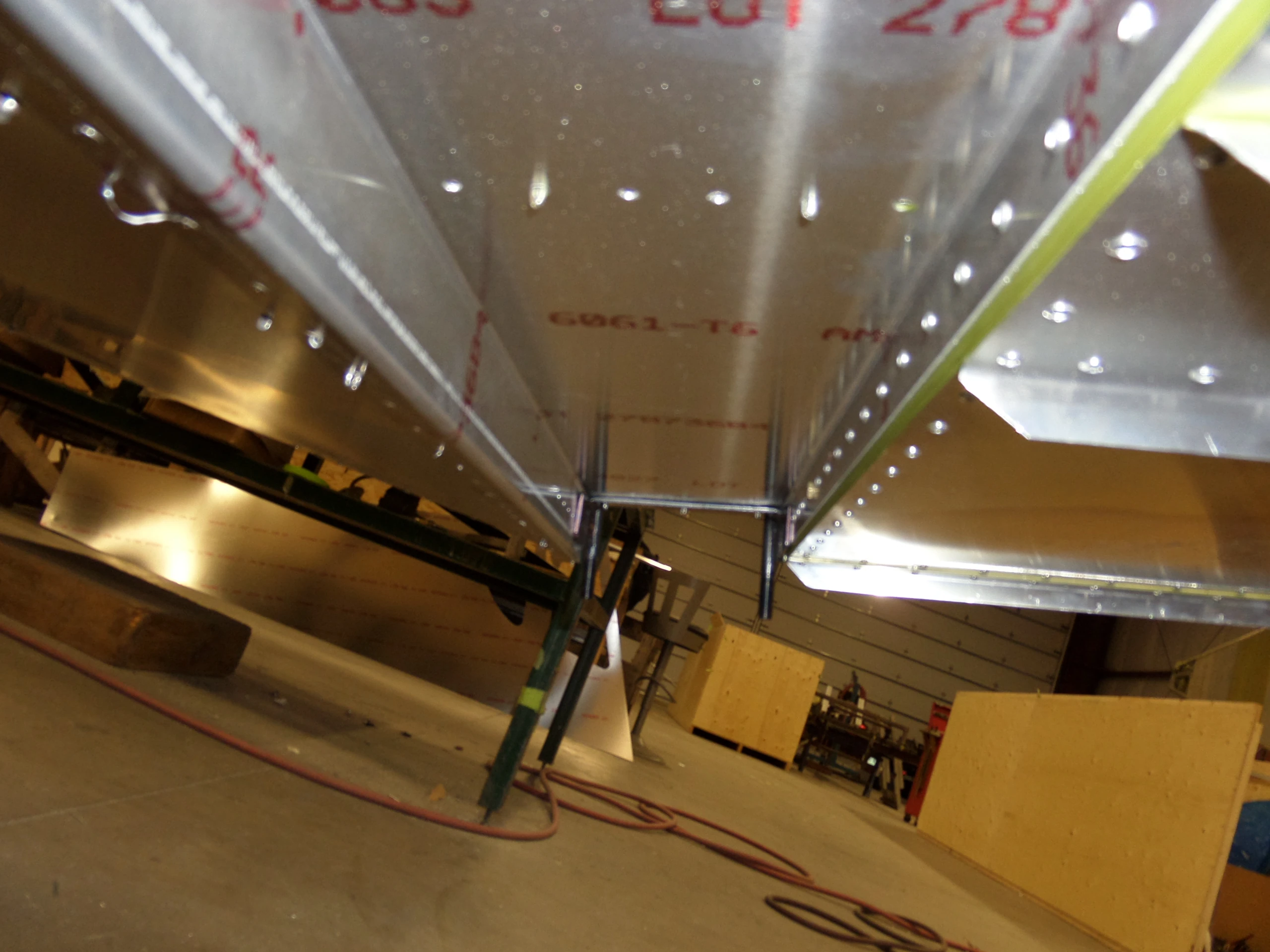

A4 применяются в канале педалей, продольном усилителе пола и поперечных усилителях пола. Конкретные ряды — по FF-07.
Сверить со строкой IPL
Ряды A5
Деталь по исходному IPL: A5
A5 применяются на нижних лонжеронах, передних боковых обшивках, бортах кабины, балке шасси и передней балке сидений.
Сверить со строкой IPL

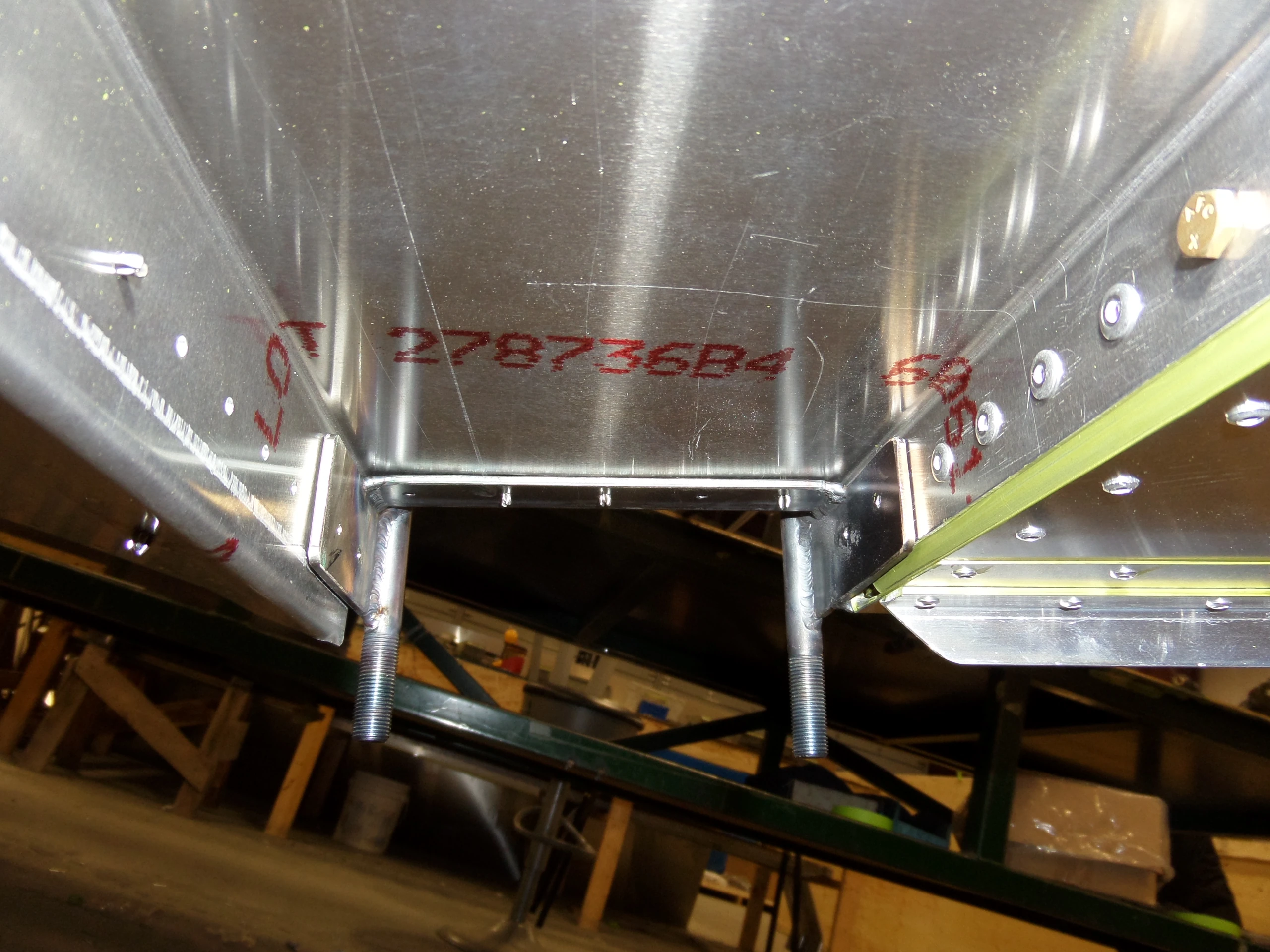

Опоры цилиндров
Деталь по исходному IPL: A5
Указанный в IPL крепёж опор тормозных цилиндров — A5. Болтовые шарниры самих цилиндров этим не заменяются.
Сверить со строкой IPL

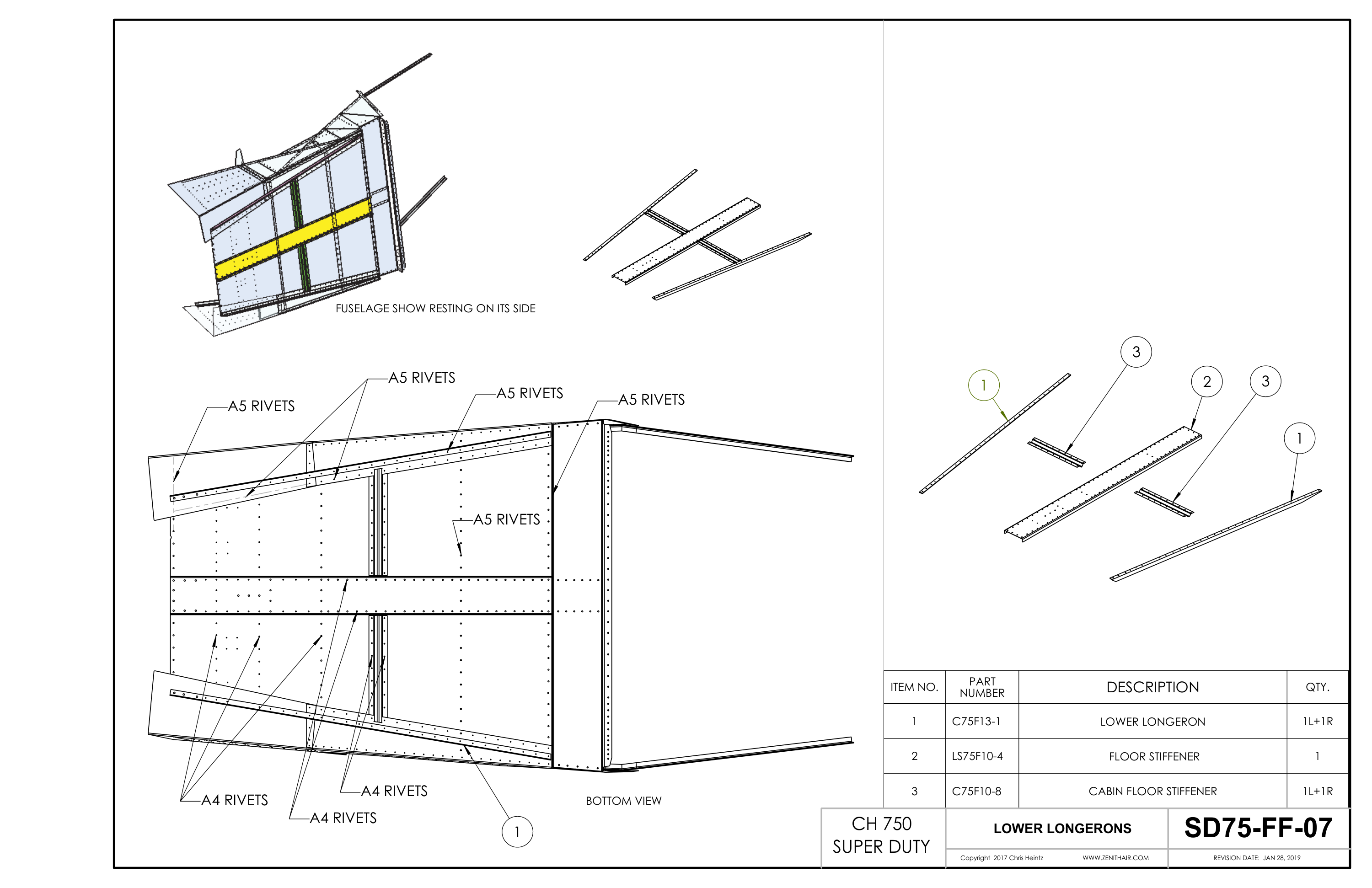

Сборочный чертёж SD75-FF-07
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
