Иллюстрации и порядок сборки

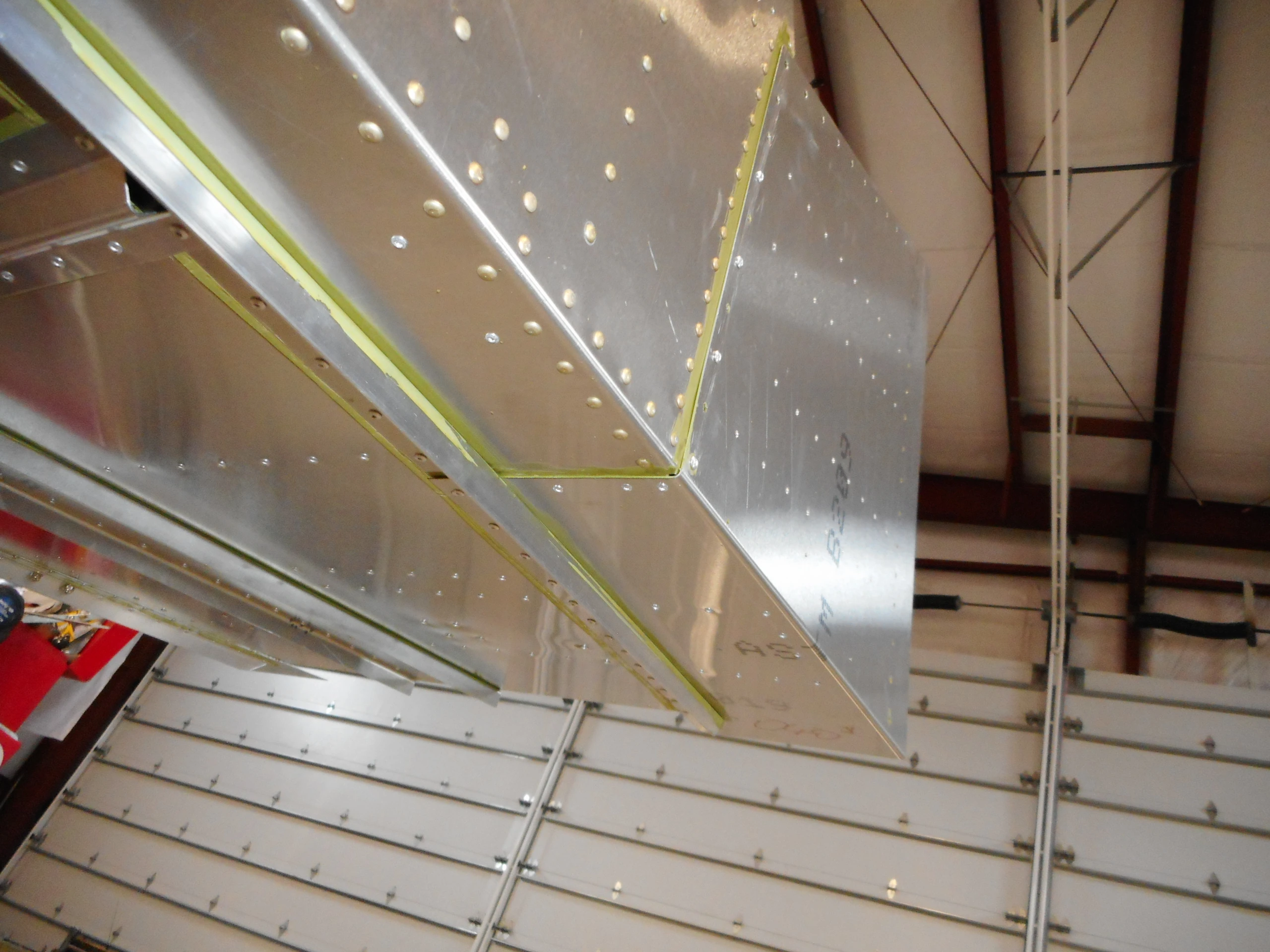

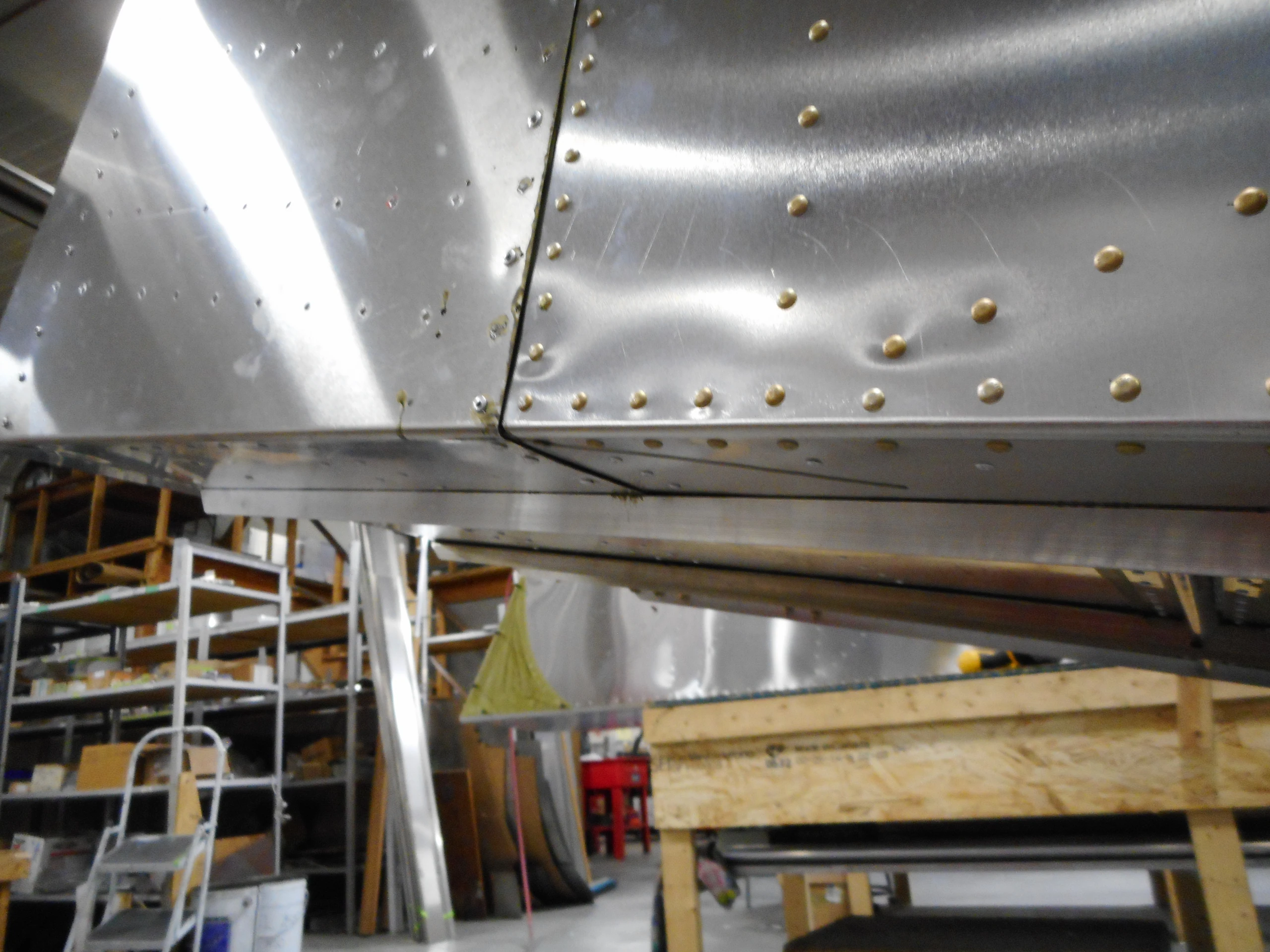

Другие общие виды узла (4)
Редакции и порядок применения
IPL FF-06 · REVISION: JUNE 18, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
На SD75-FF-06 от 29.06.2020 требуется приклепать косынку до установки боковых обшивок. Косынки опоры пяток и уголки сидений закрепляются по показанным местам A5 (по четыре на каждую указанную группу).
В строке IPL для LS75F7-3 осталось только «T»: это обрыв текста, не операция. Фотографии показывают расположение уголка сиденья, а полный крепёж и ориентацию следует брать с листа FF-06.
Порядок установки по IPL

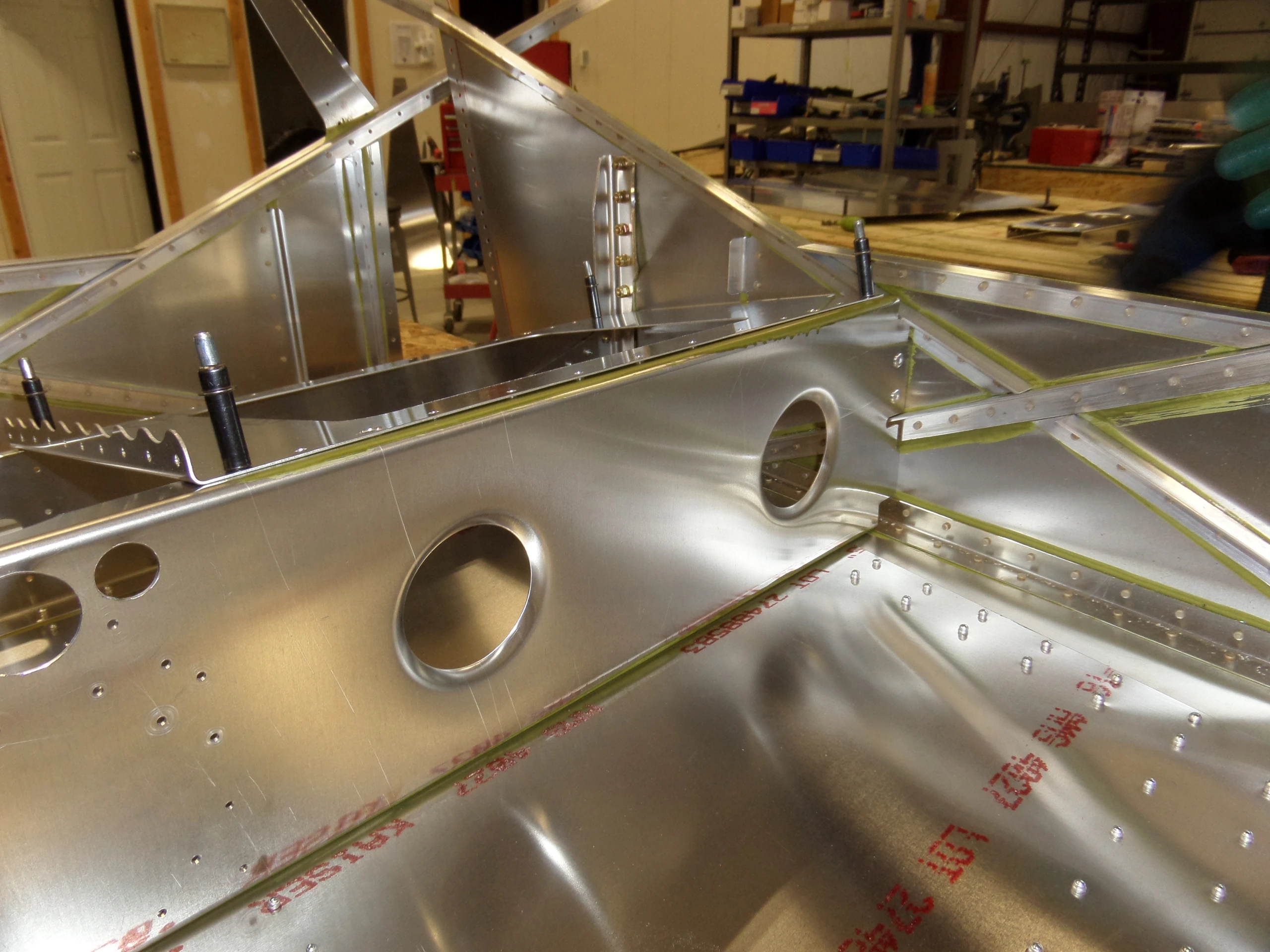

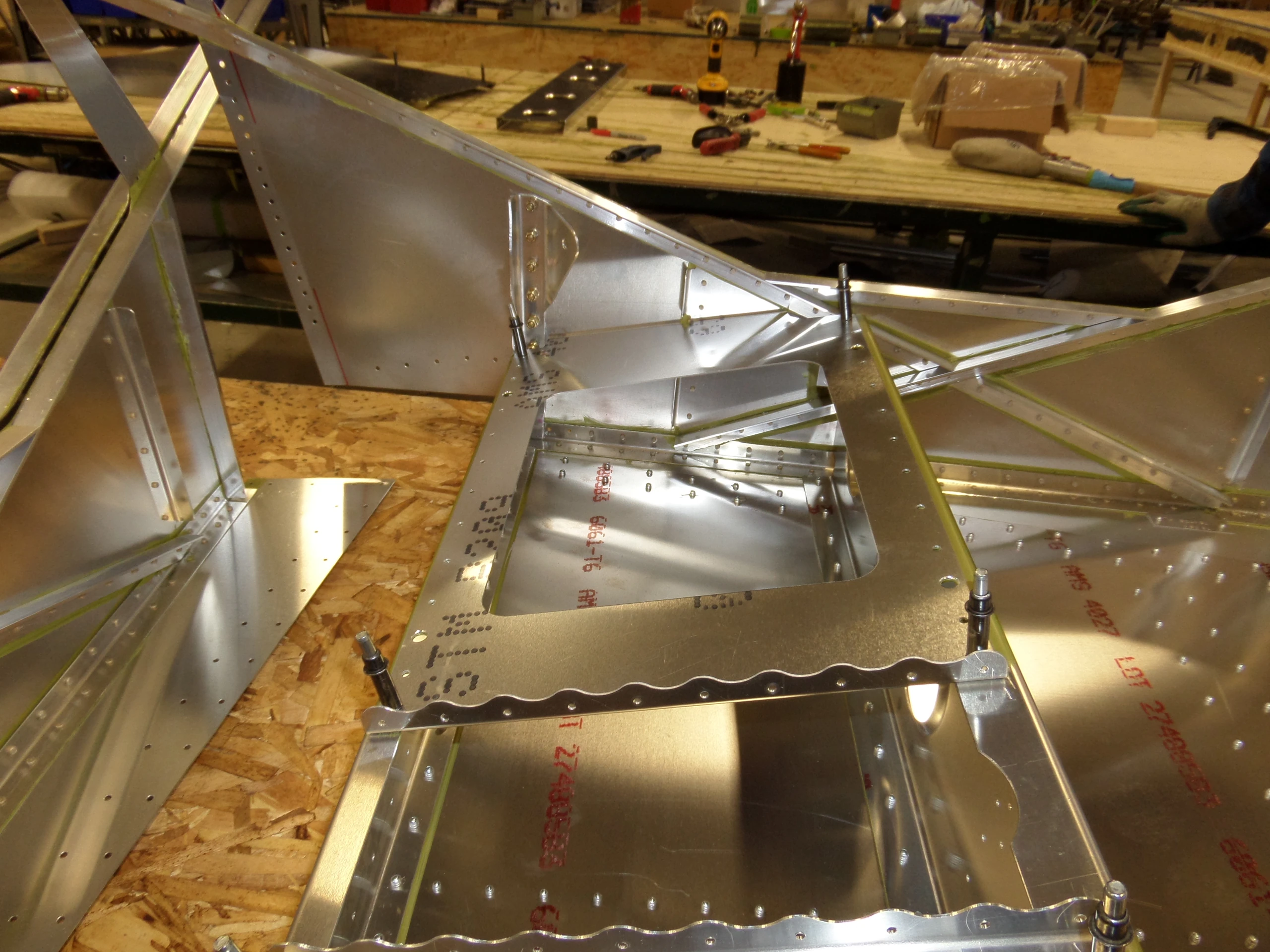

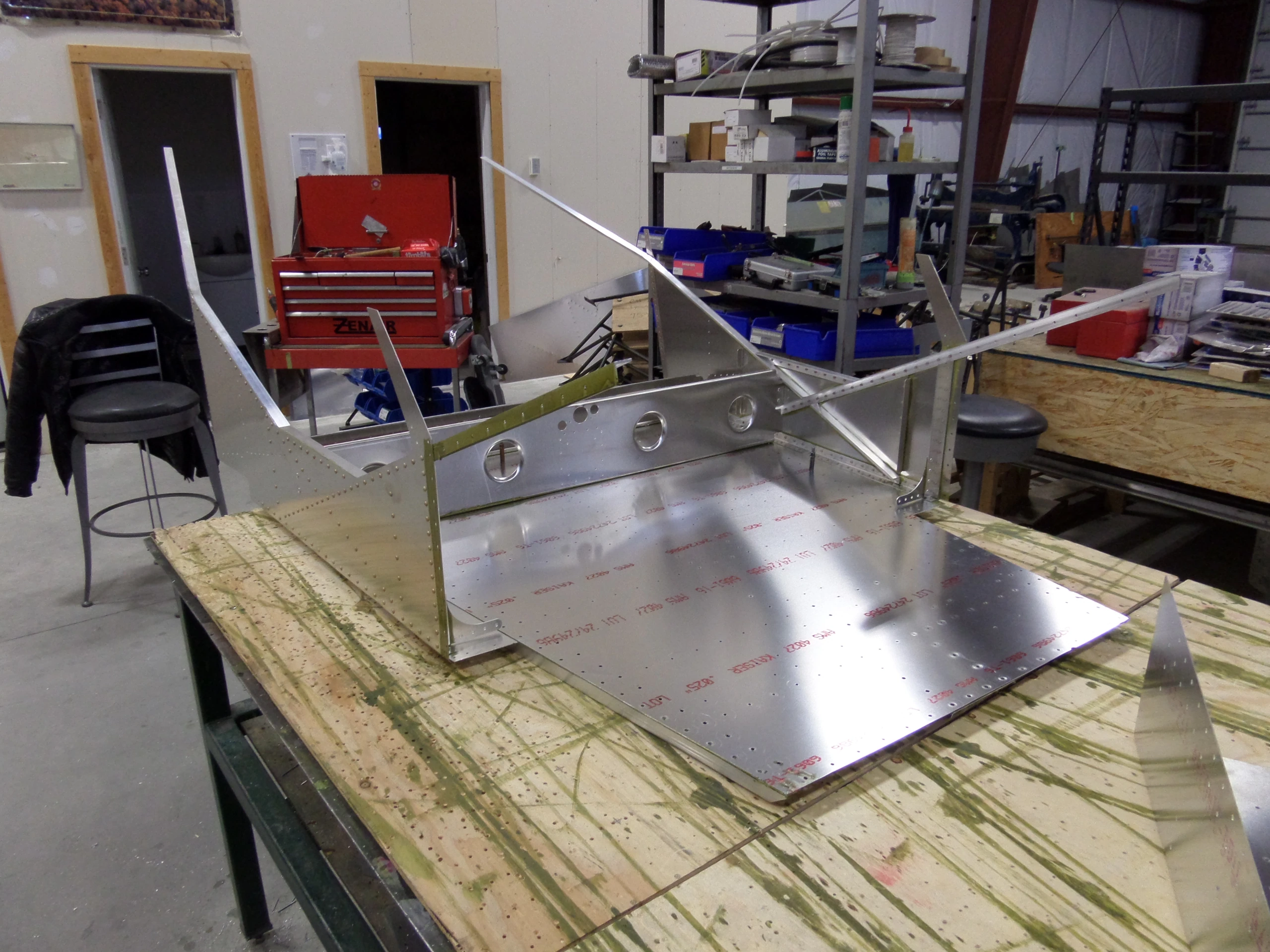

Борта кабины
Деталь по исходному IPL: LS75F7-0 · Количество: 1L+1R

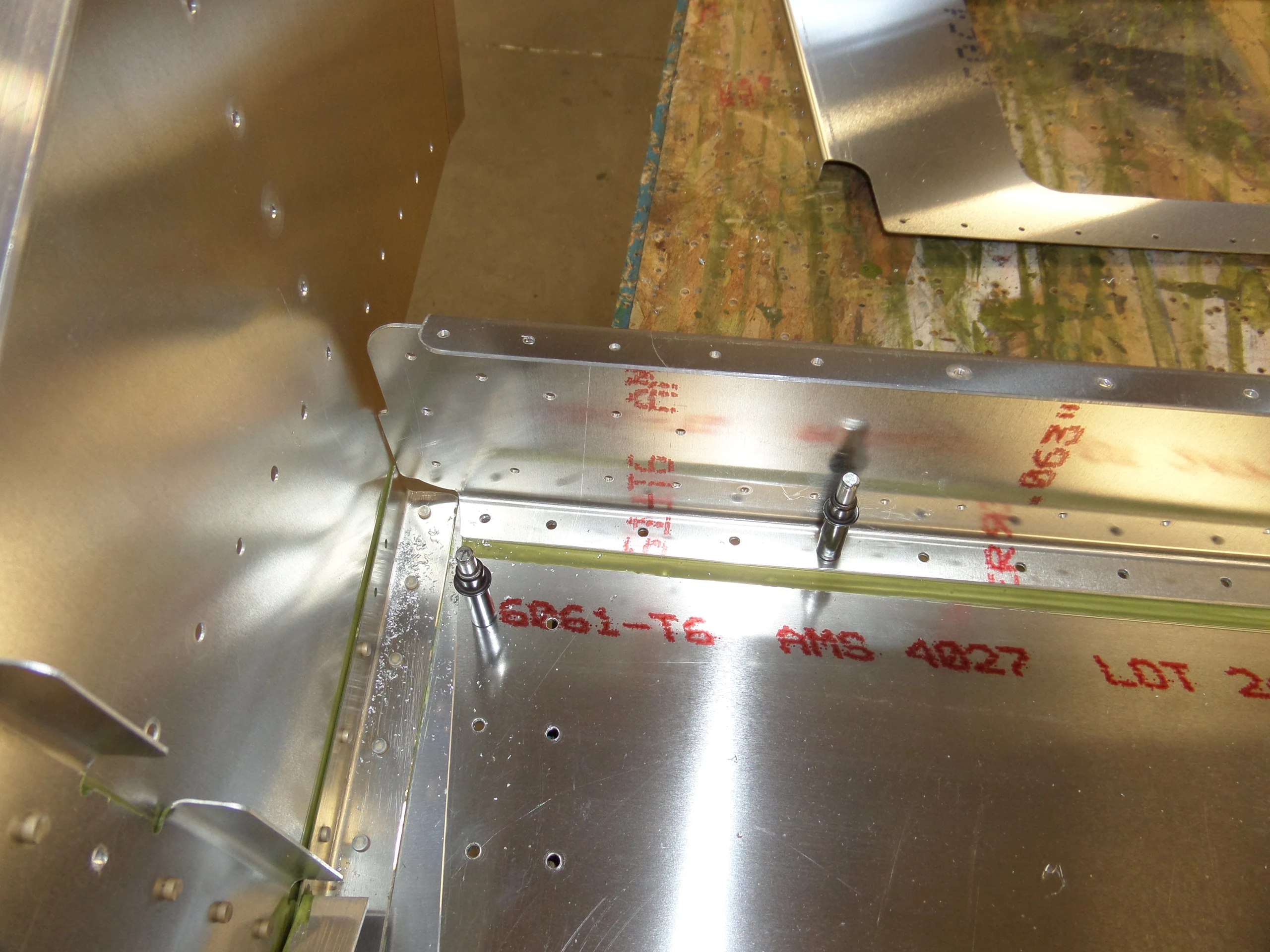

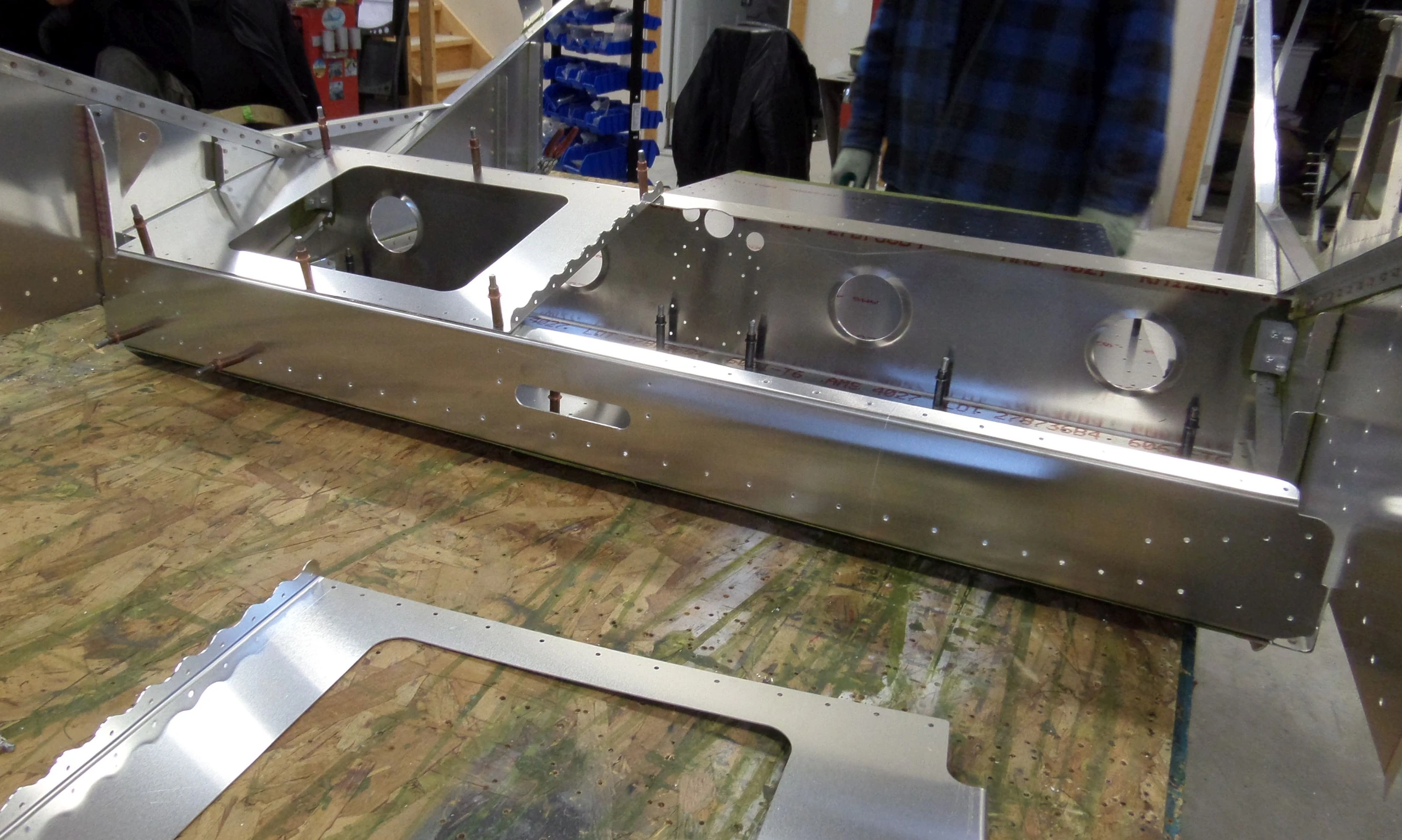

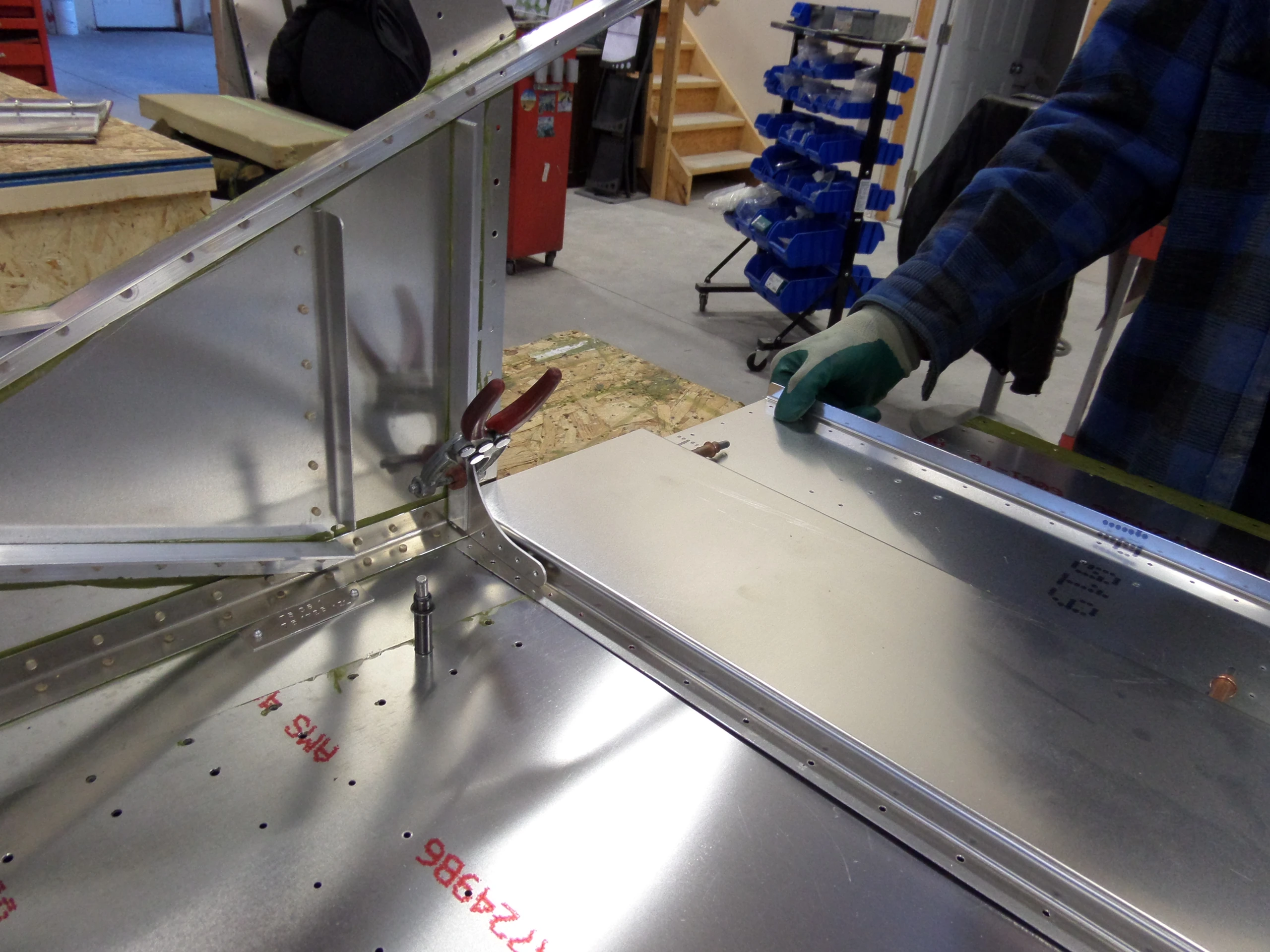

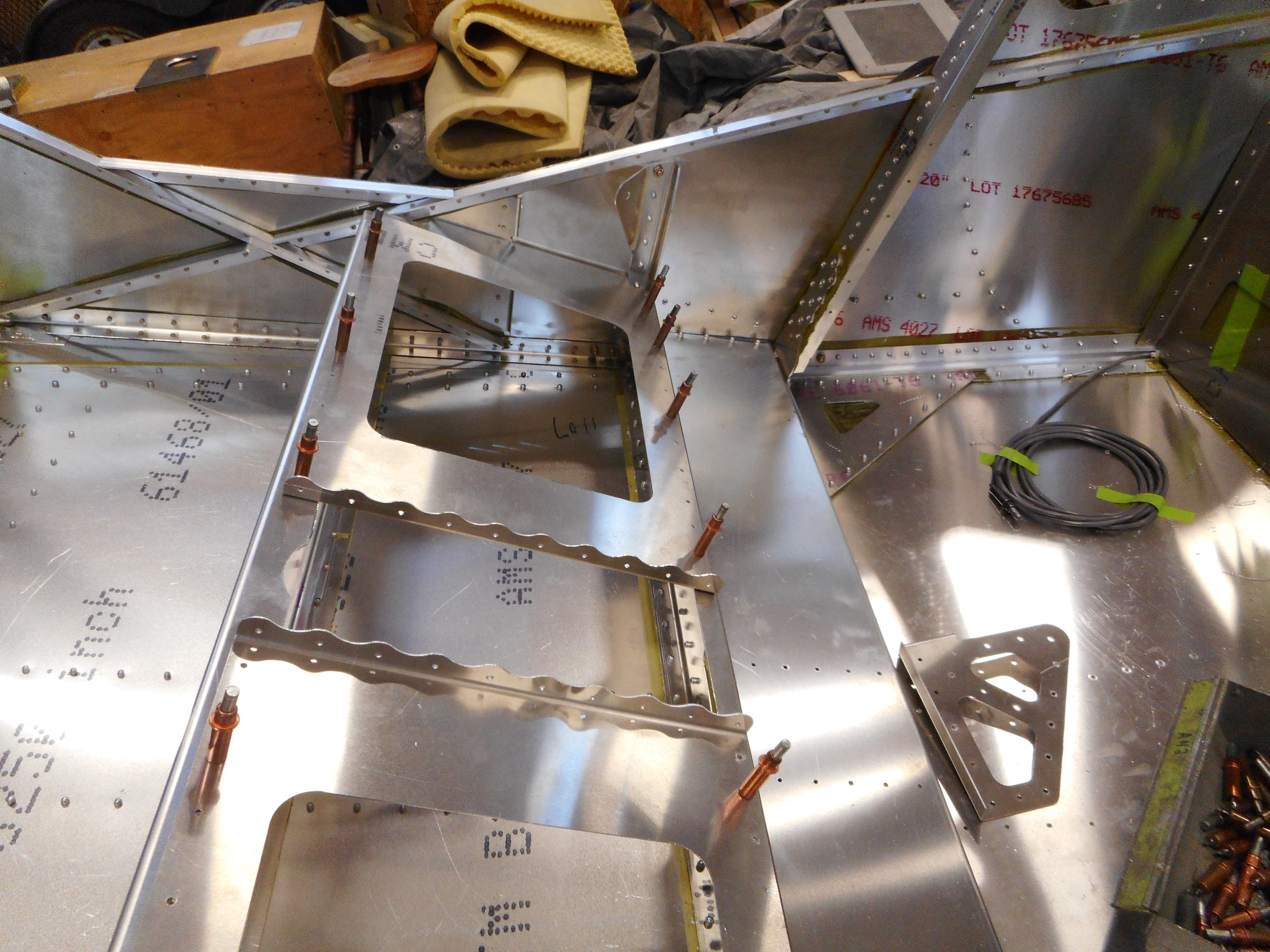

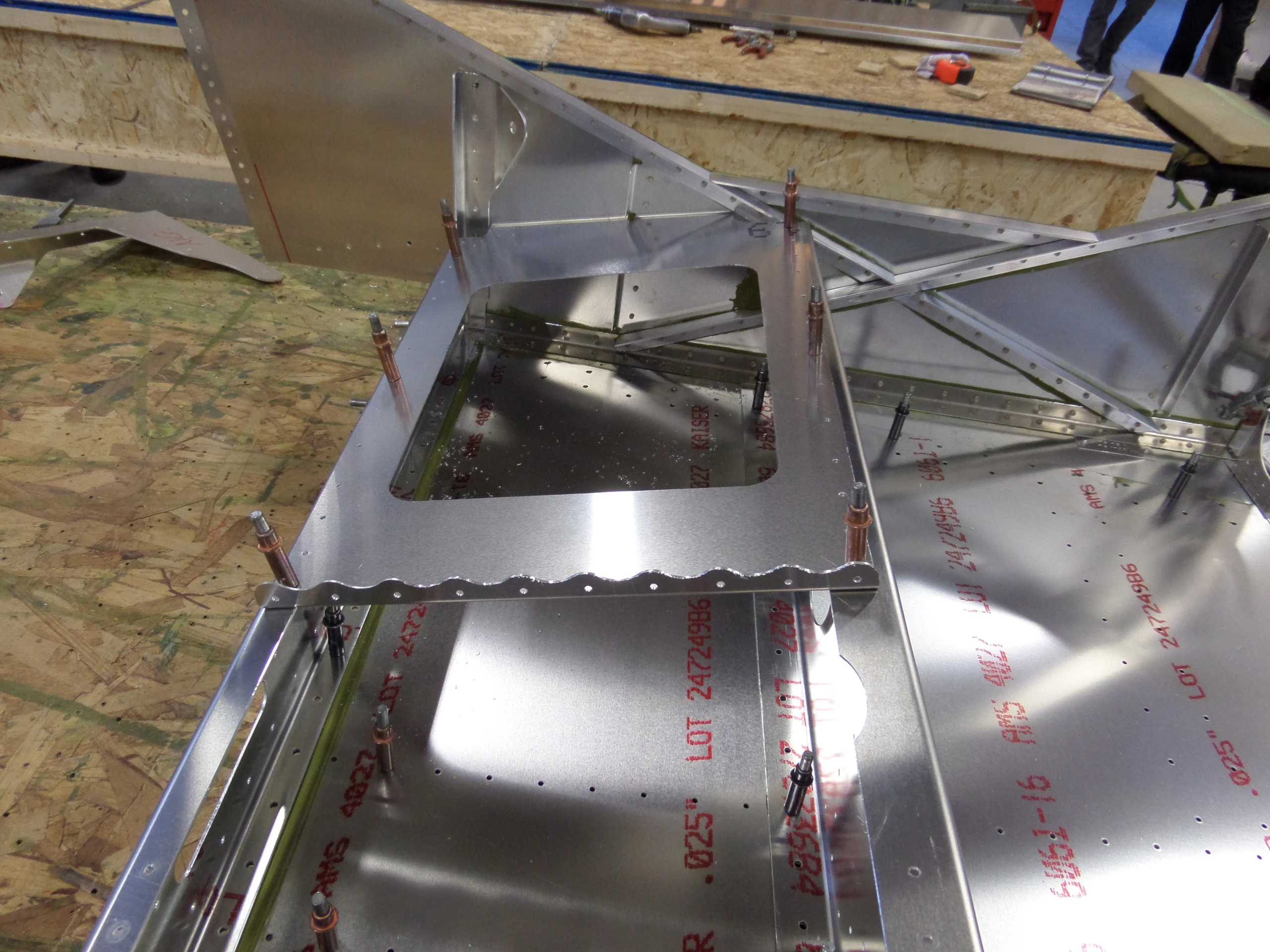

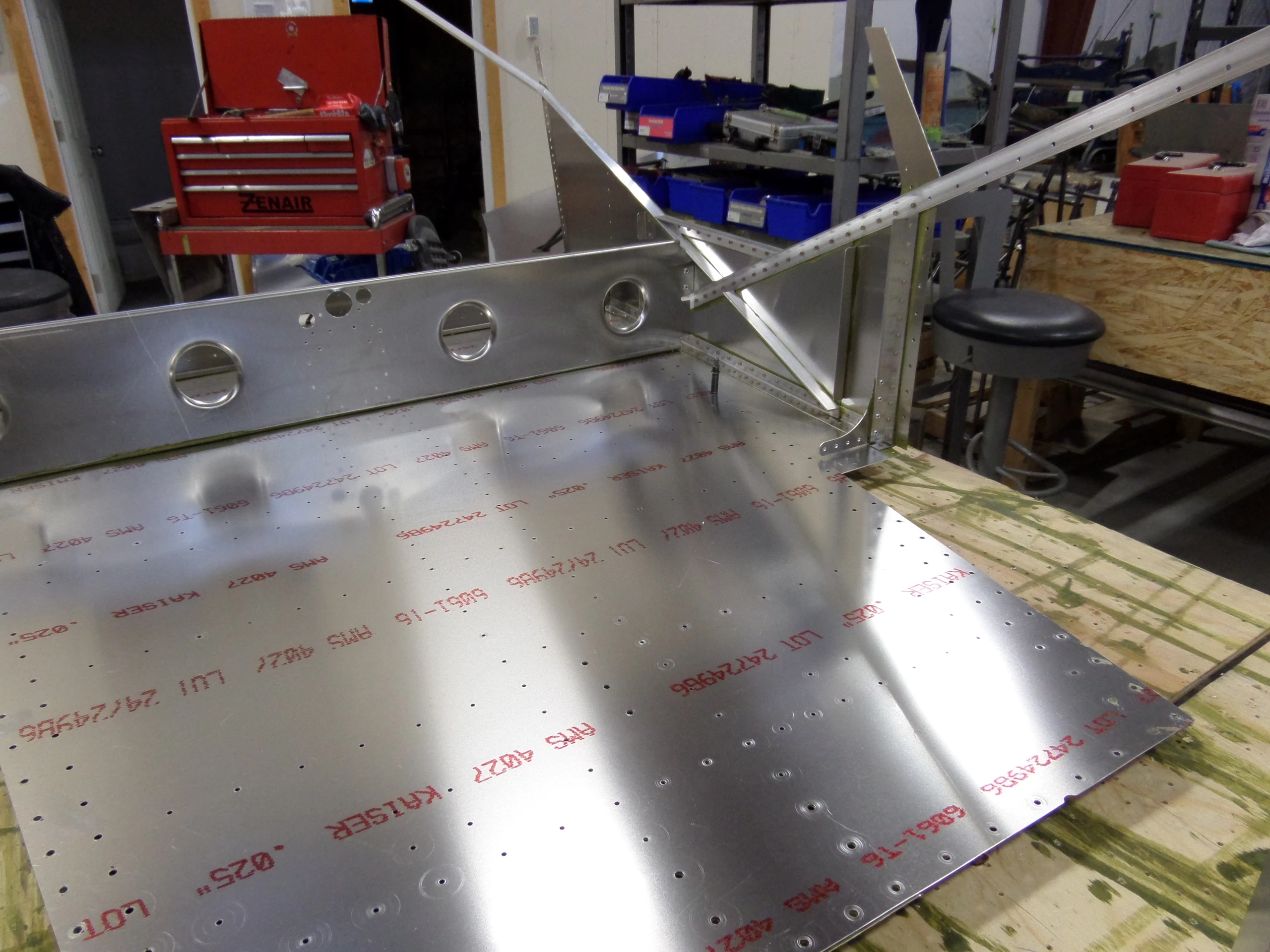

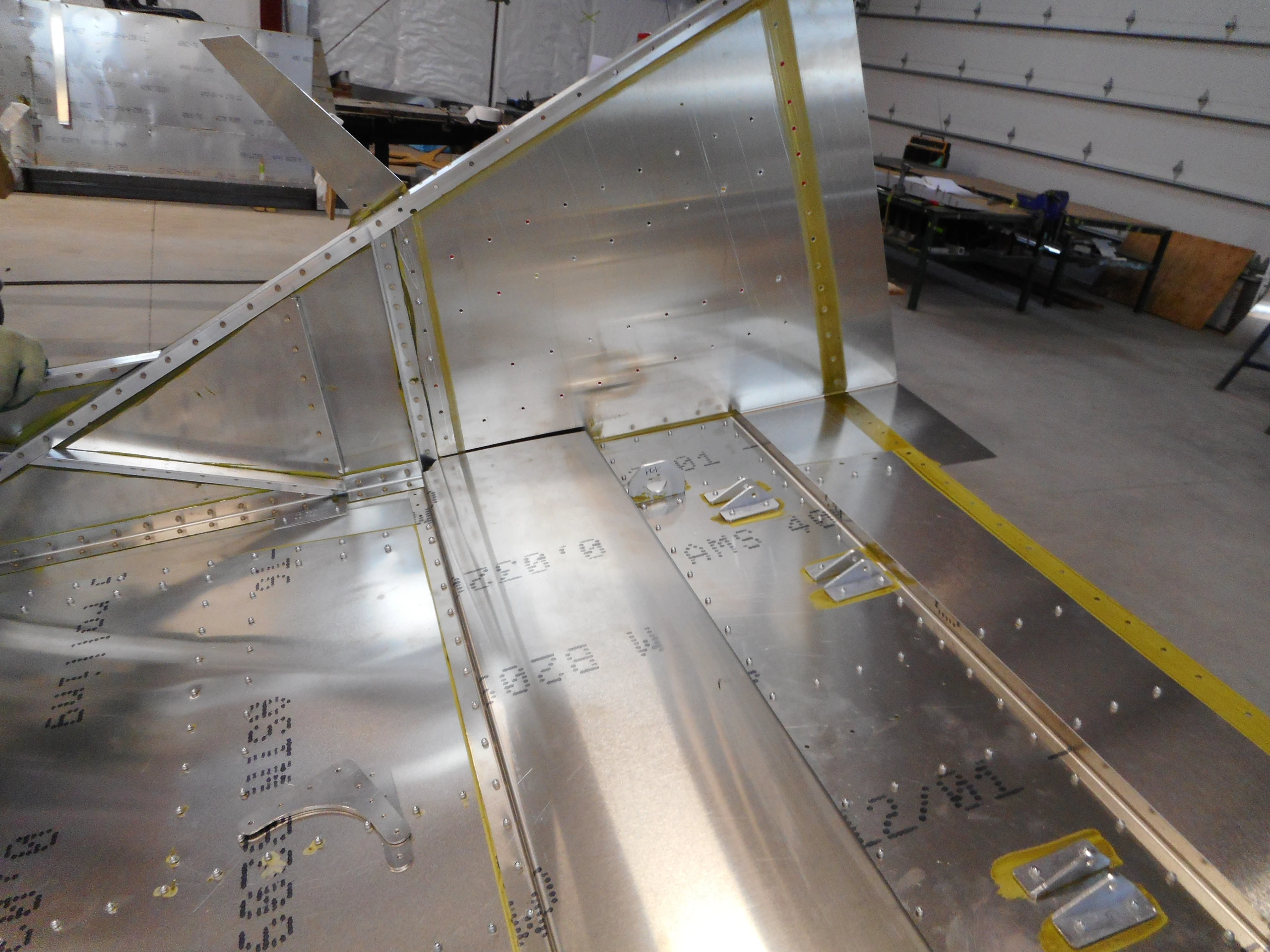

Узел поставляется с уже установленными сплошными заклёпками. Борта входят под обшивку пола. Соедините левый и правый борта Cleco, устанавливая Cleco сверху.
Сверить со строкой IPL

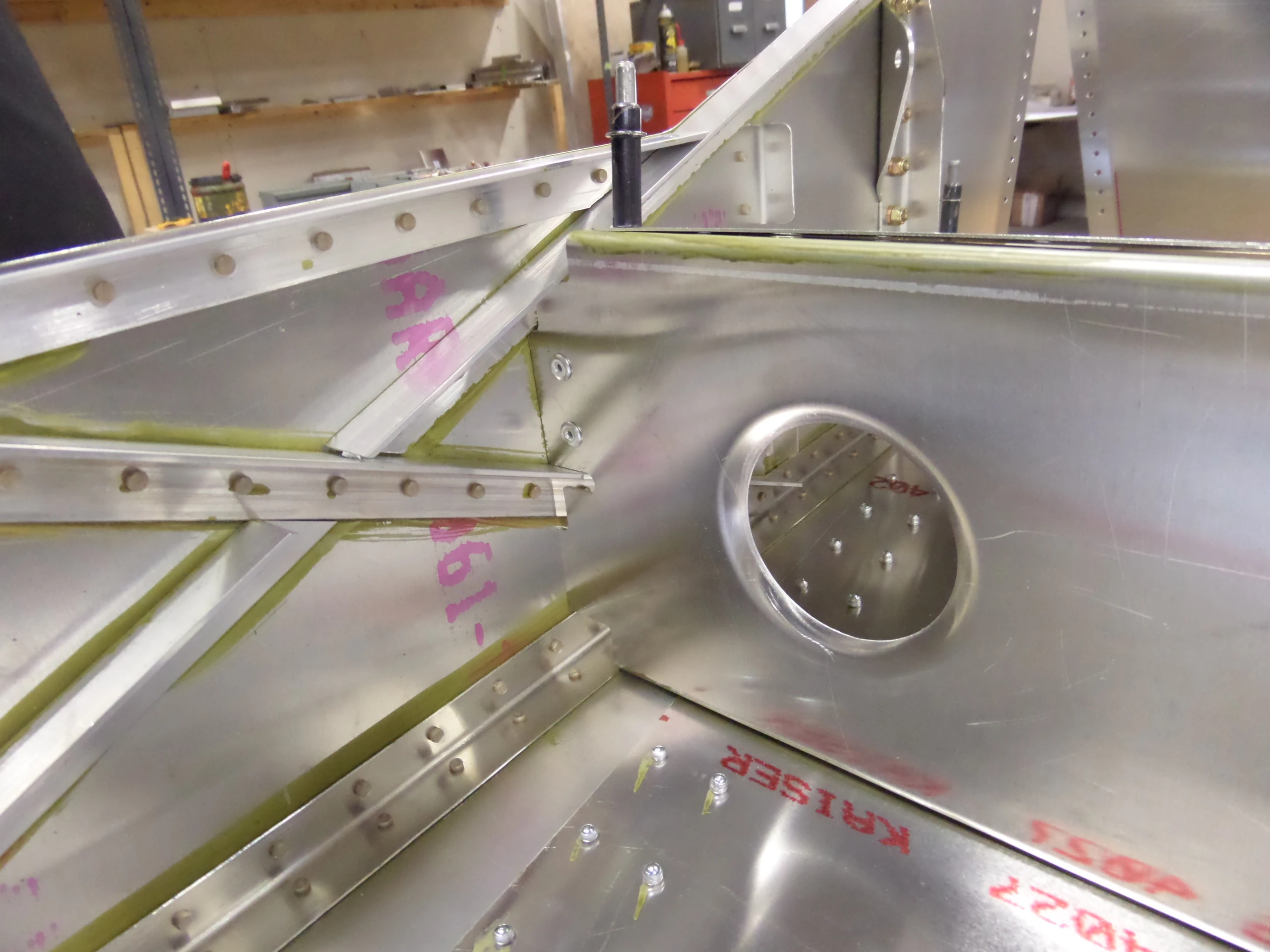

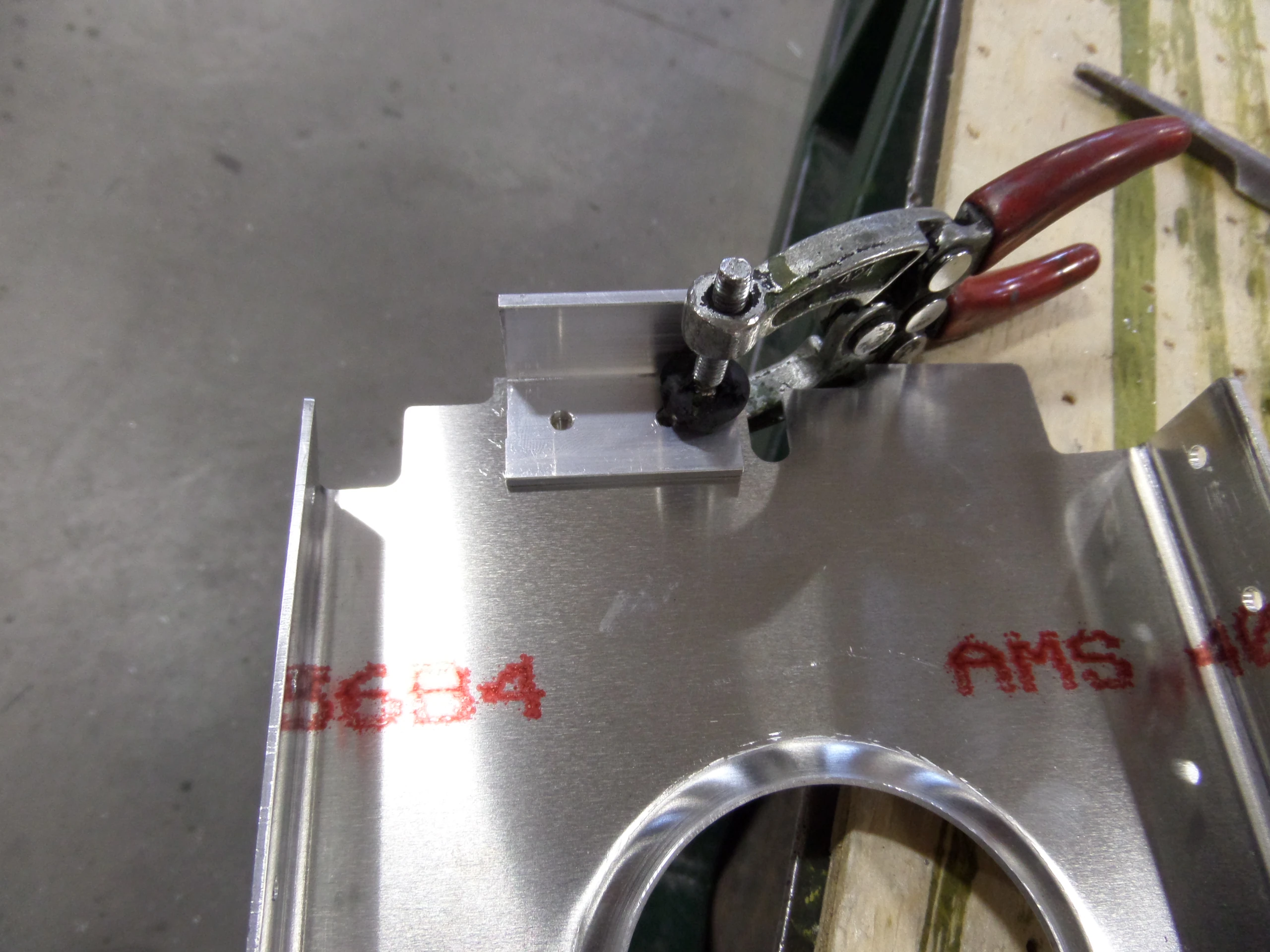

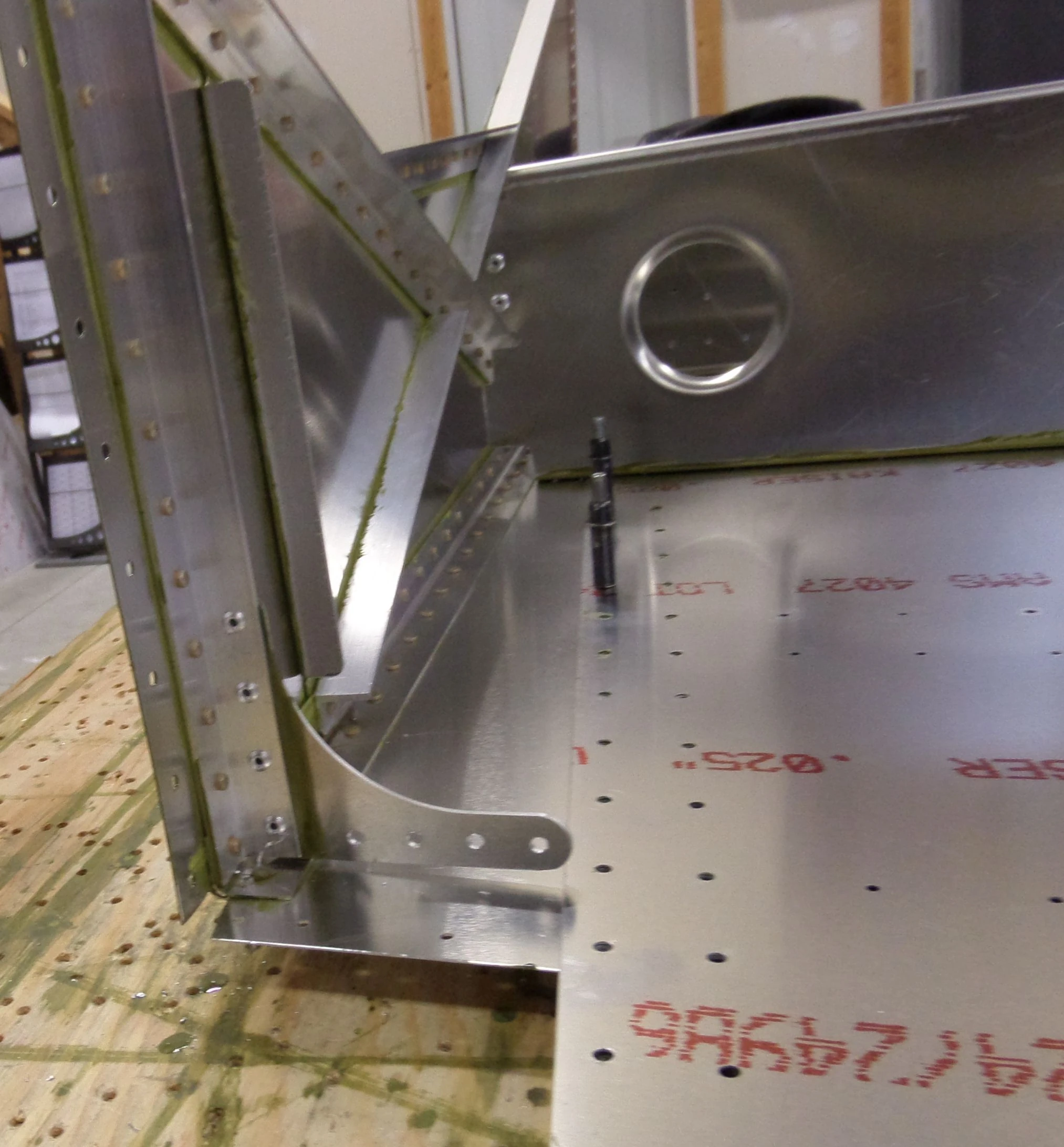

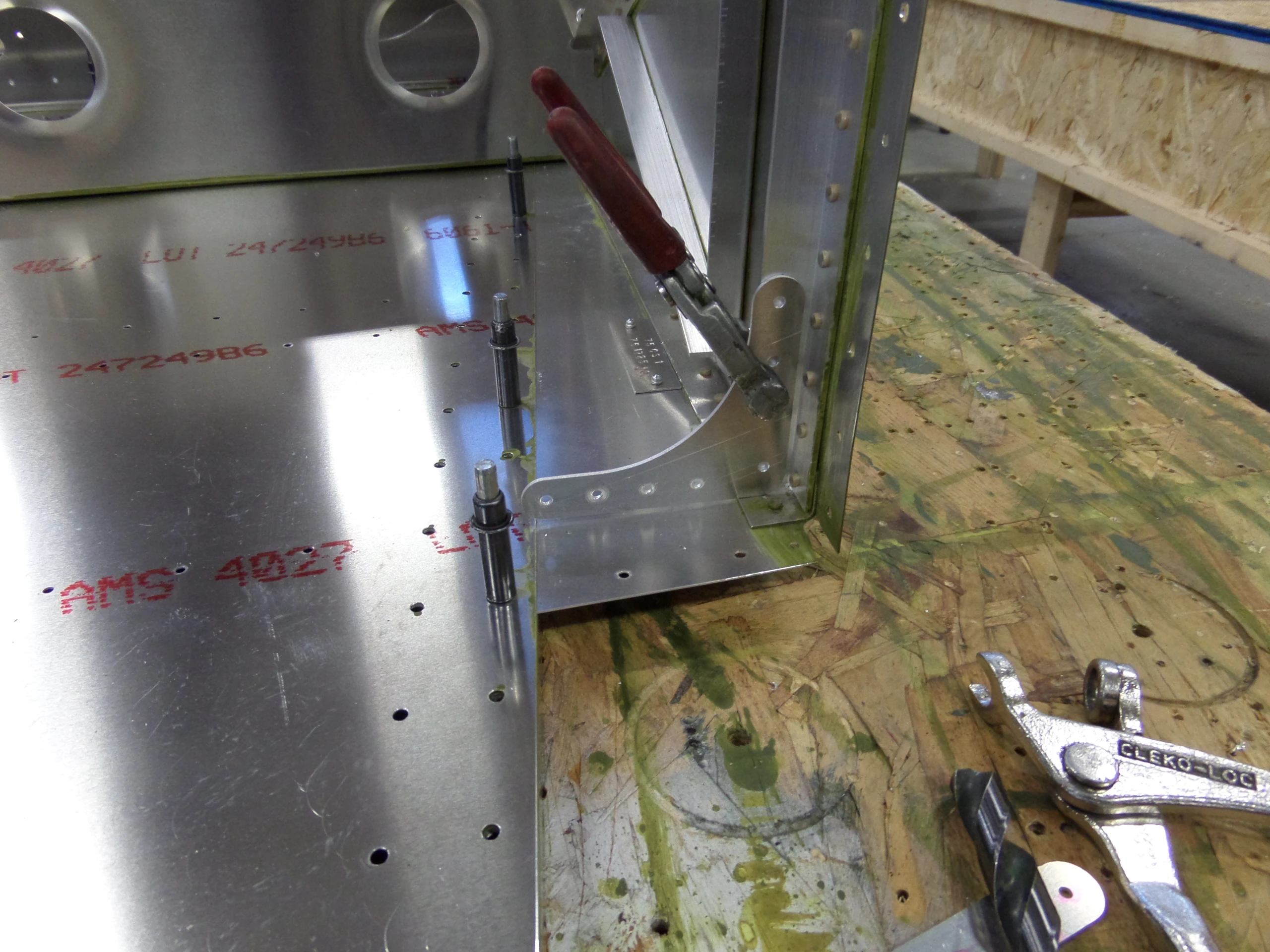

Косынки опоры пяток
Деталь по исходному IPL: LS75F40-10 · Количество: 2

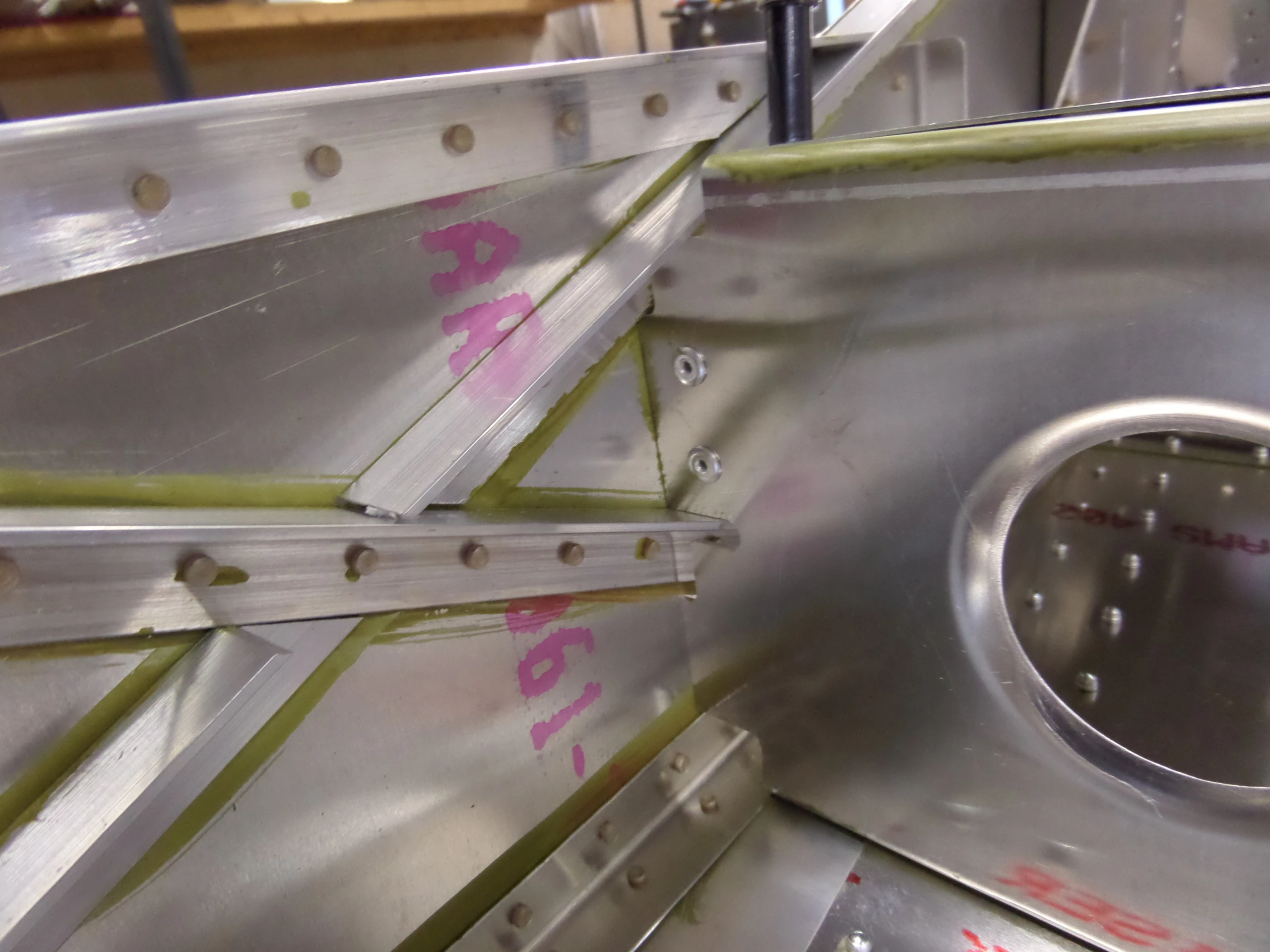

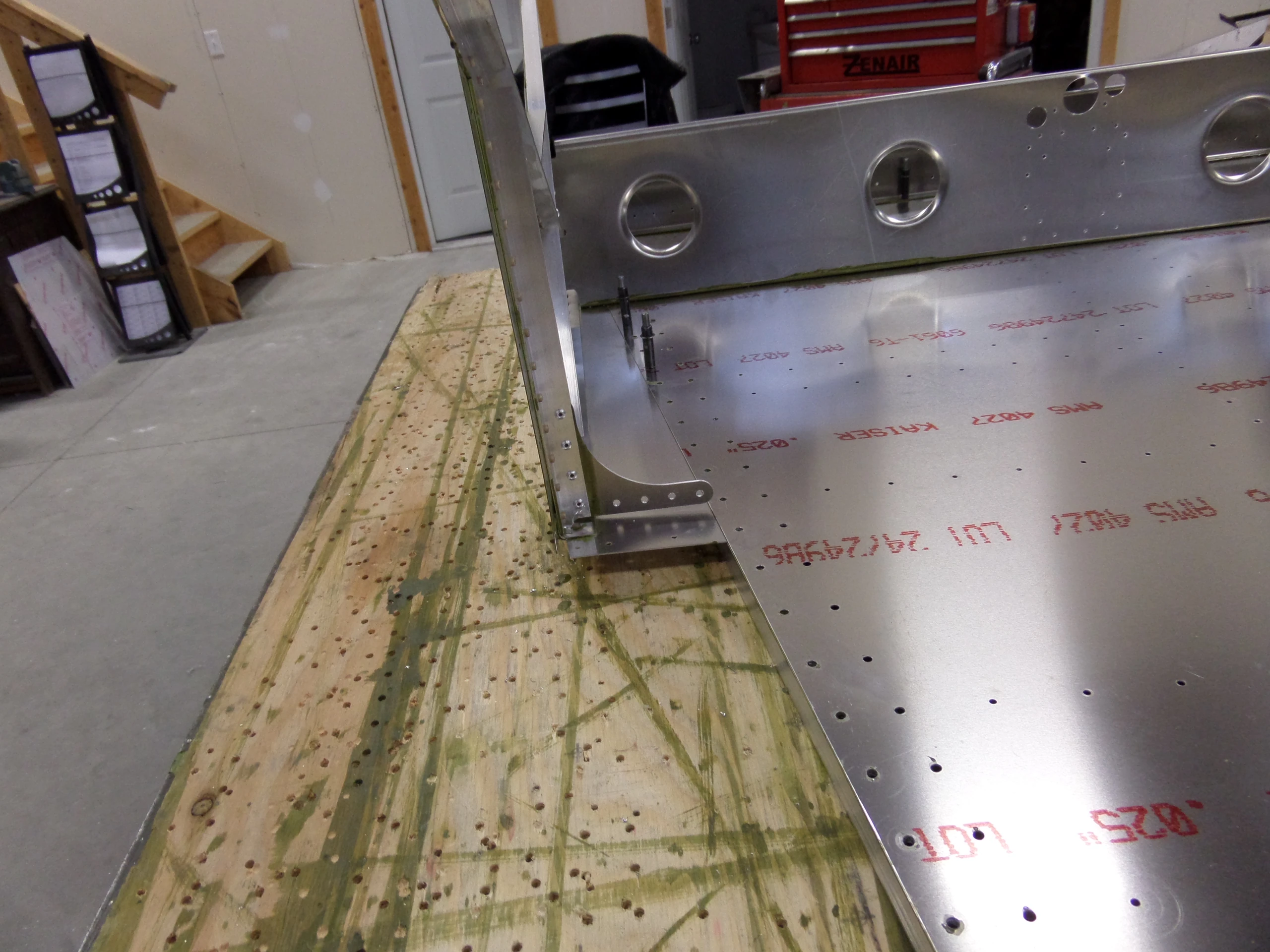

Расположение двух косынок показано на FF-06. Согласно листу, косынку следует приклепать до установки передних боковых обшивок.
Сверить со строкой IPL

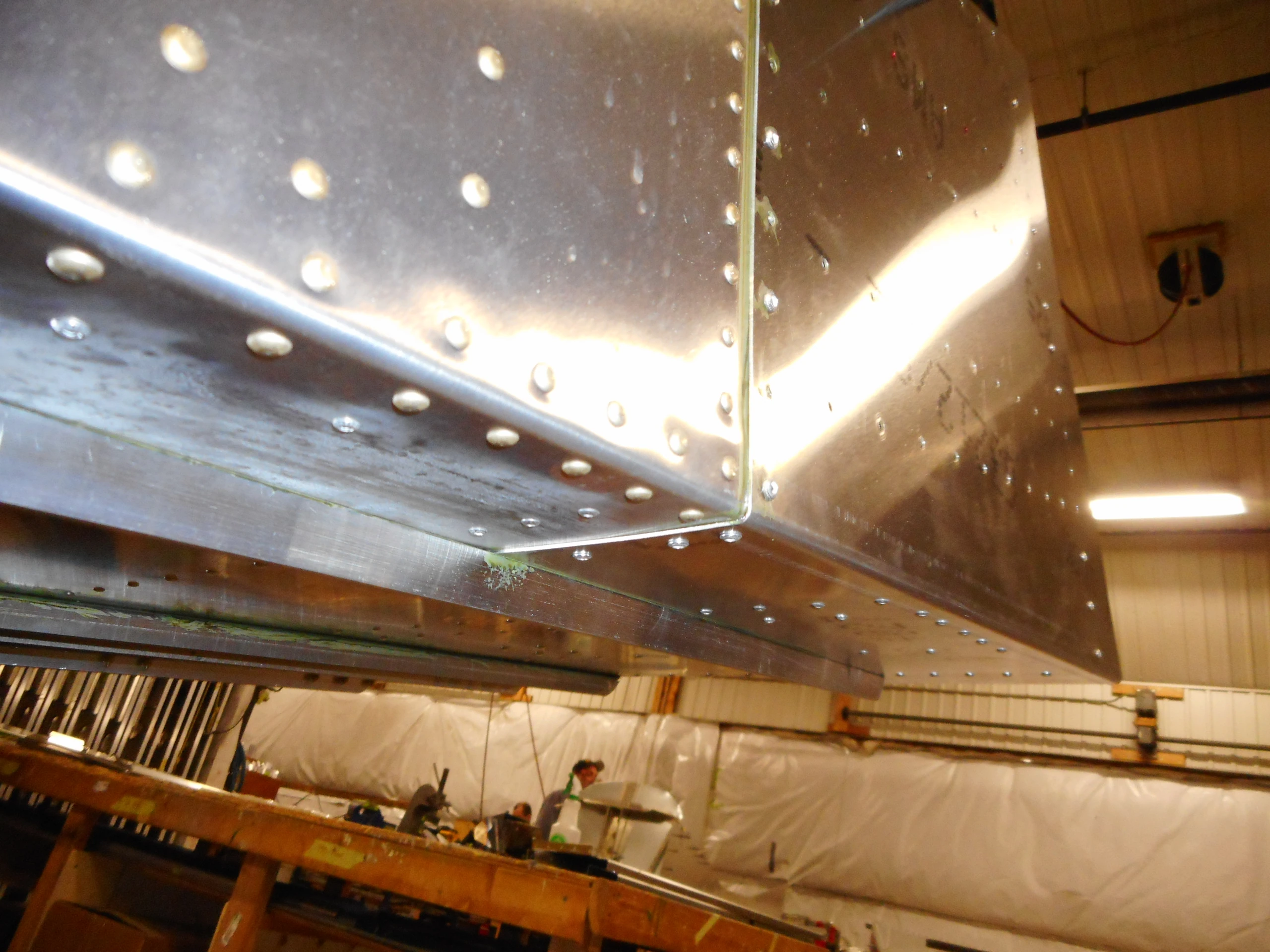

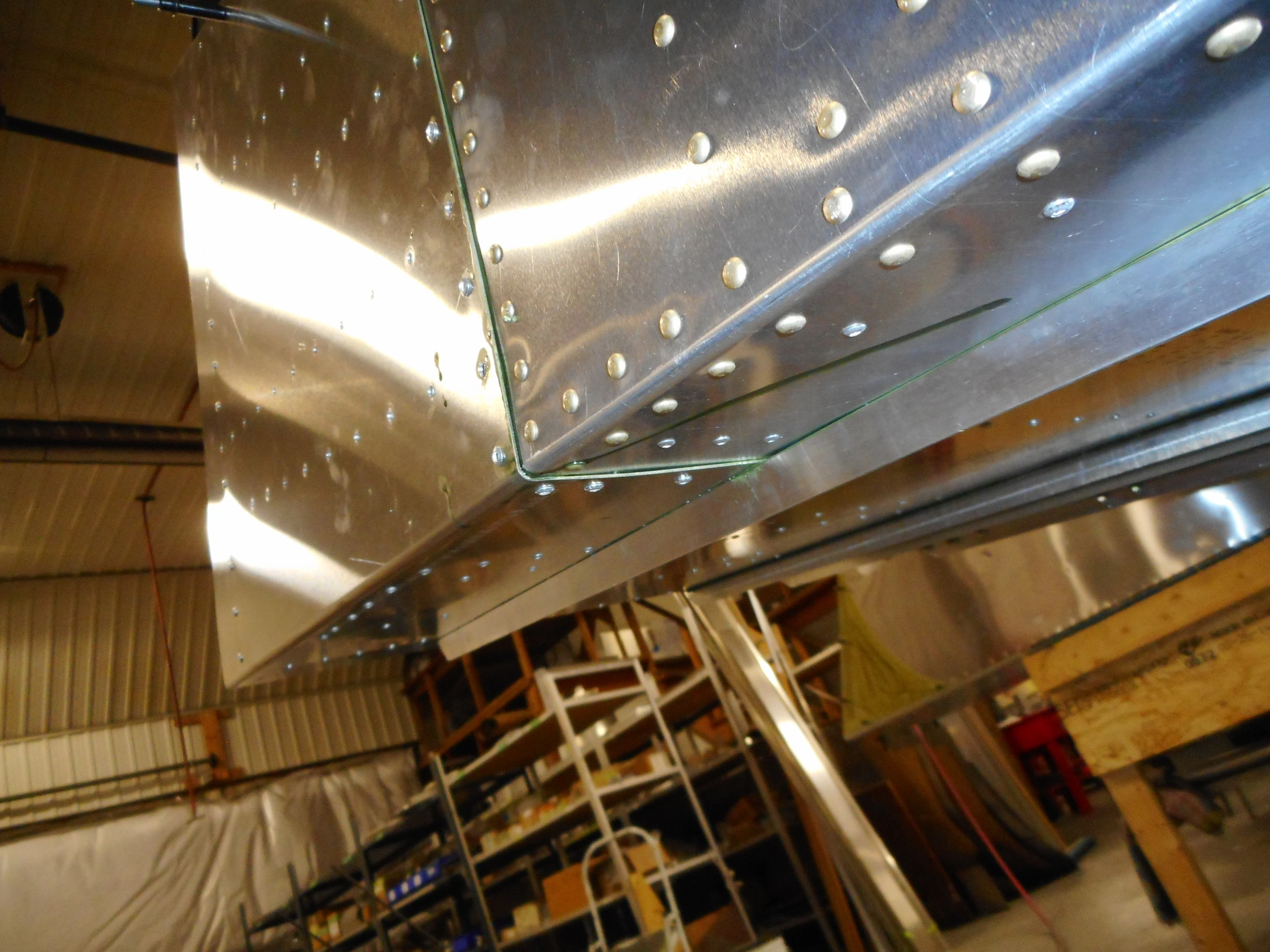

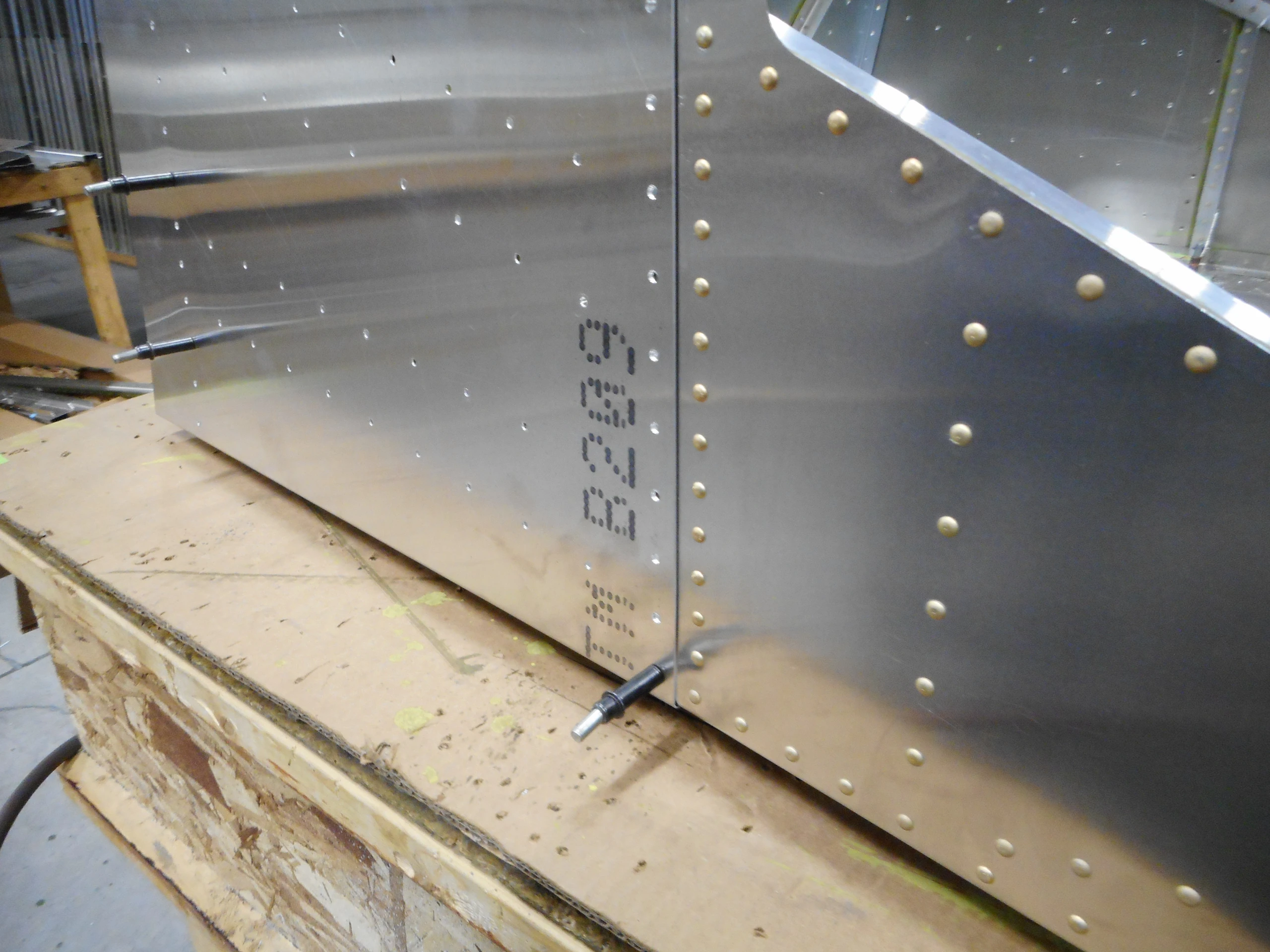

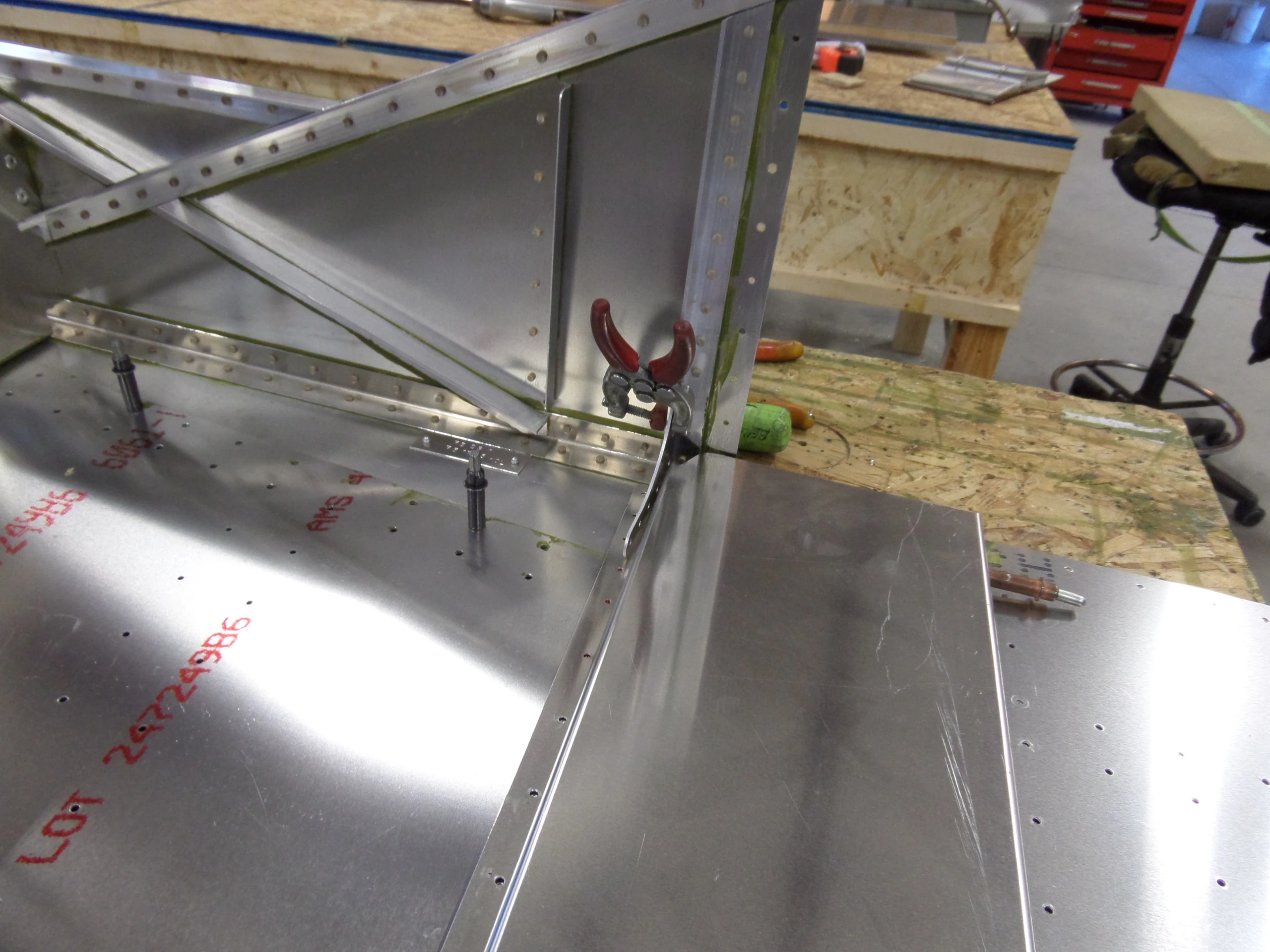

Передние боковые обшивки
Деталь по исходному IPL: SD75F40-1 · Количество: 1L+1R

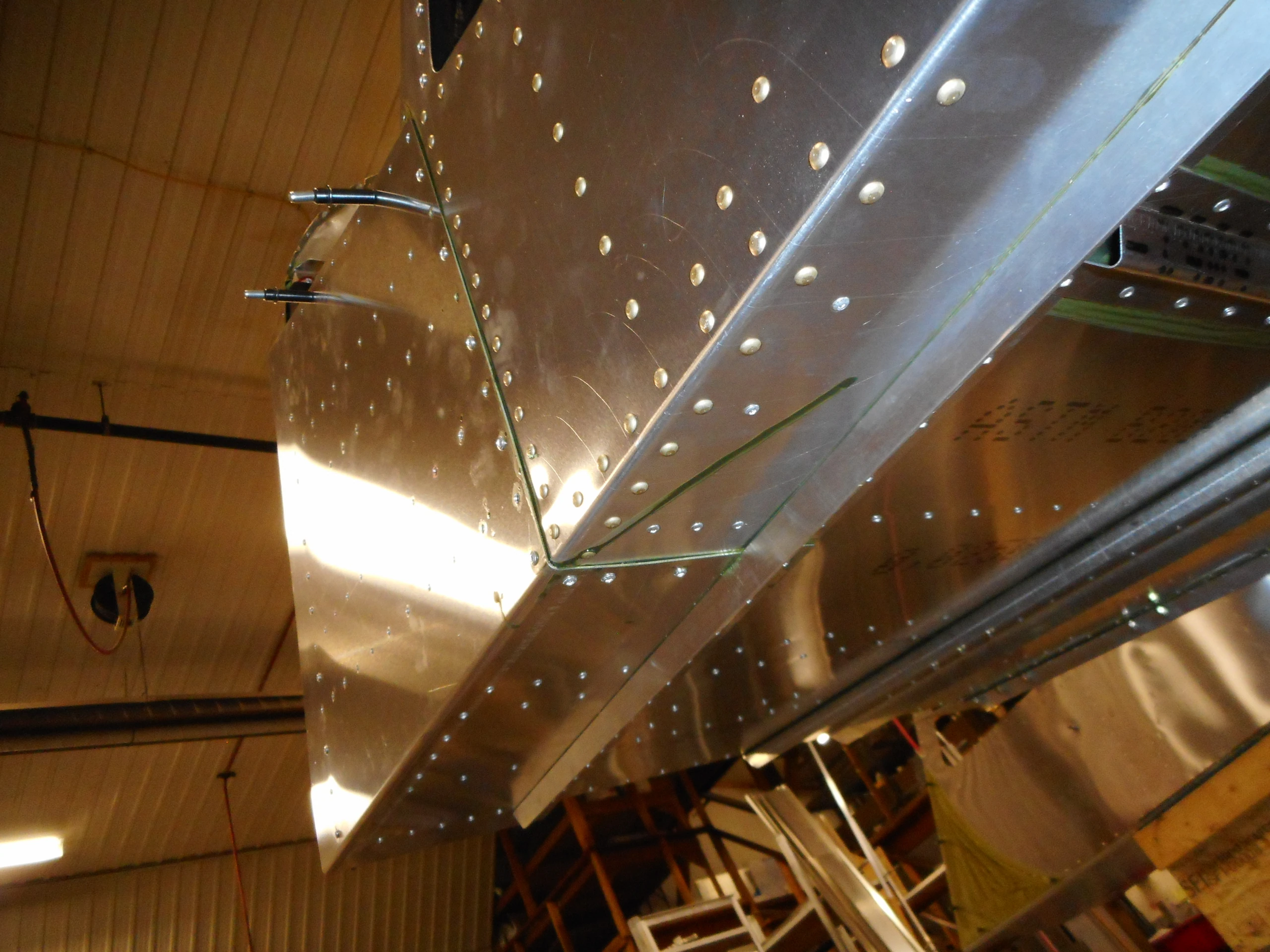

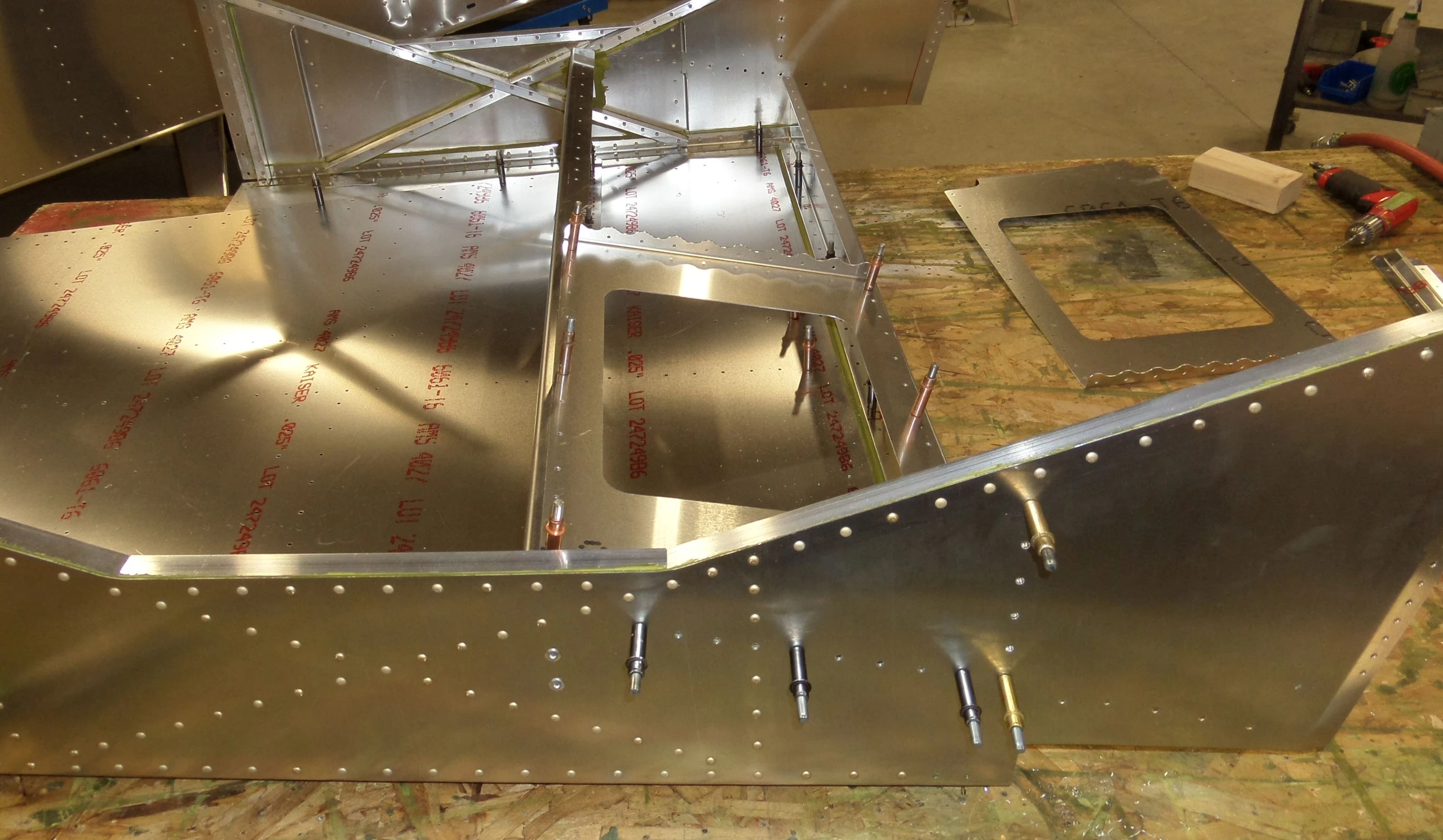

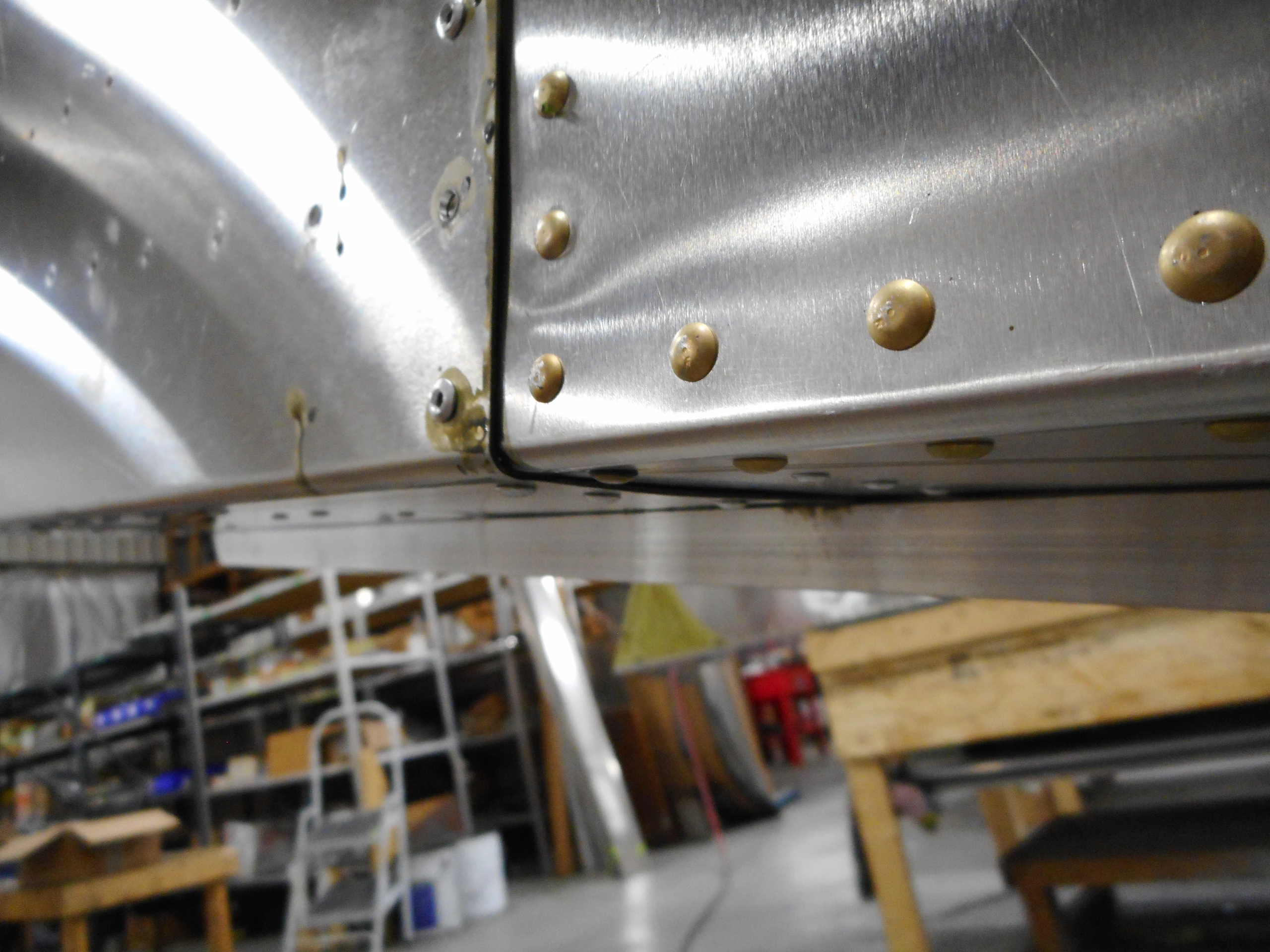

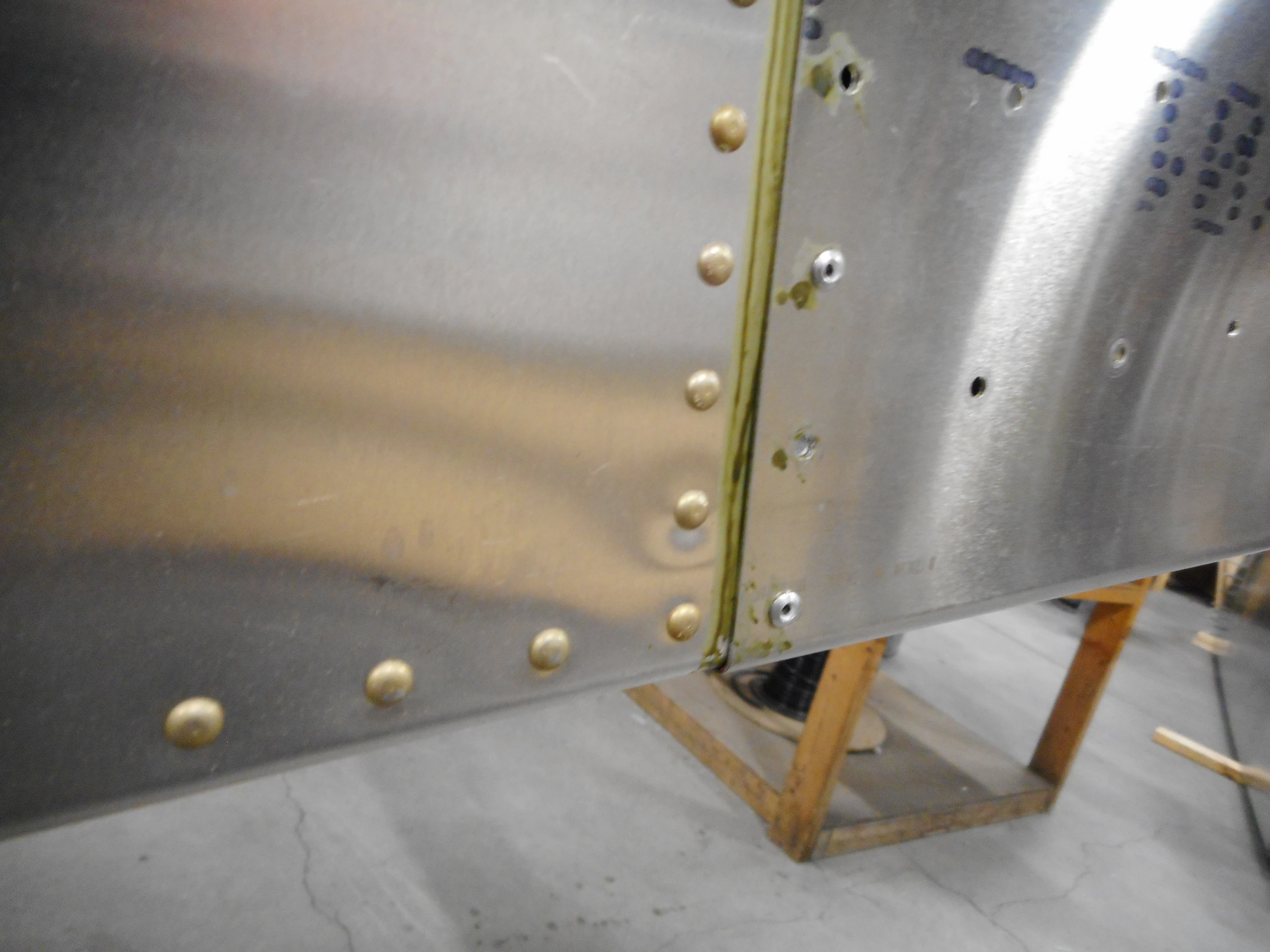

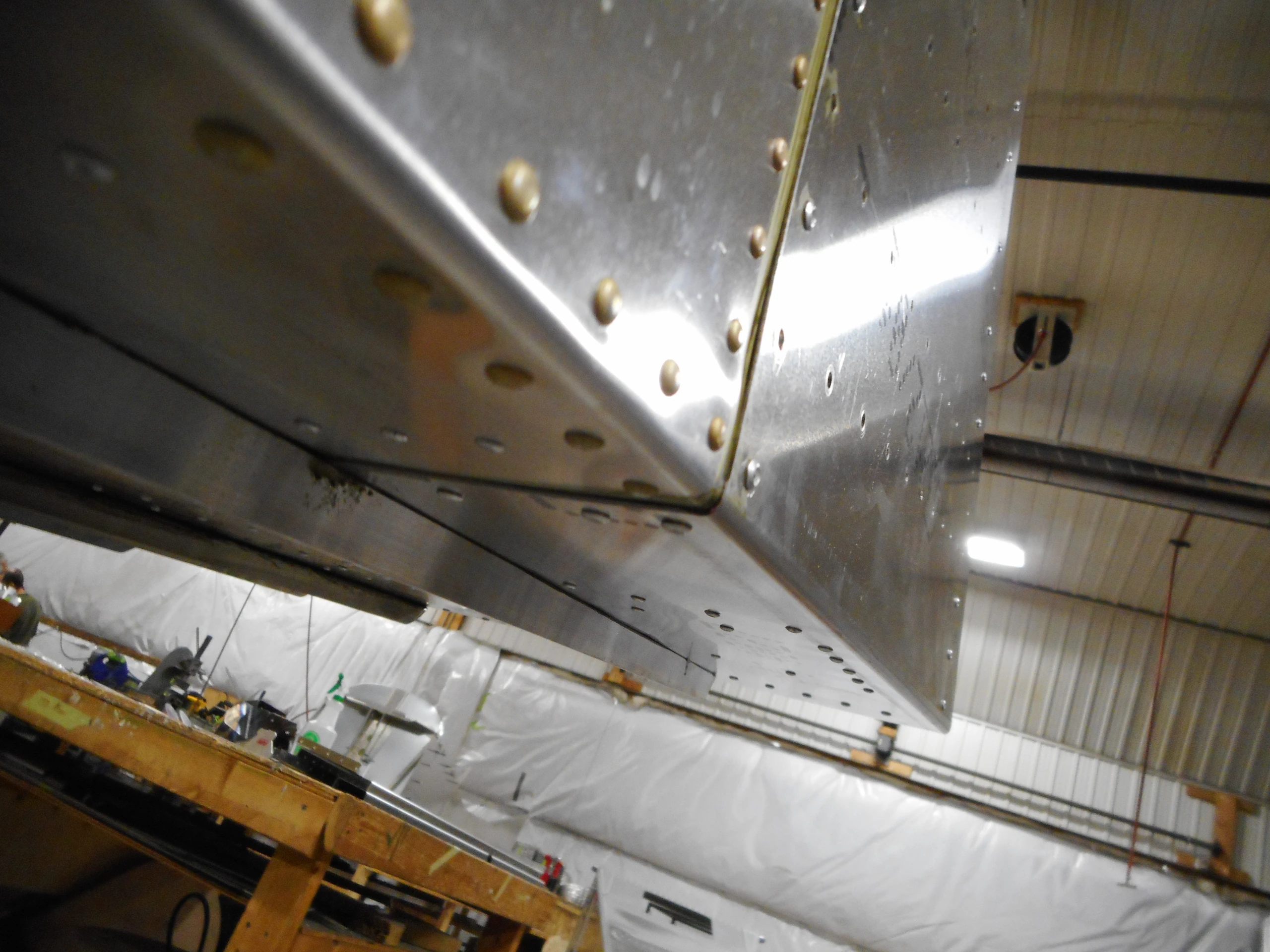

Соедините передние обшивки Cleco: они находятся под обшивкой пола и поверх бортов кабины. Клёпку пока отложите.
Сверить со строкой IPL

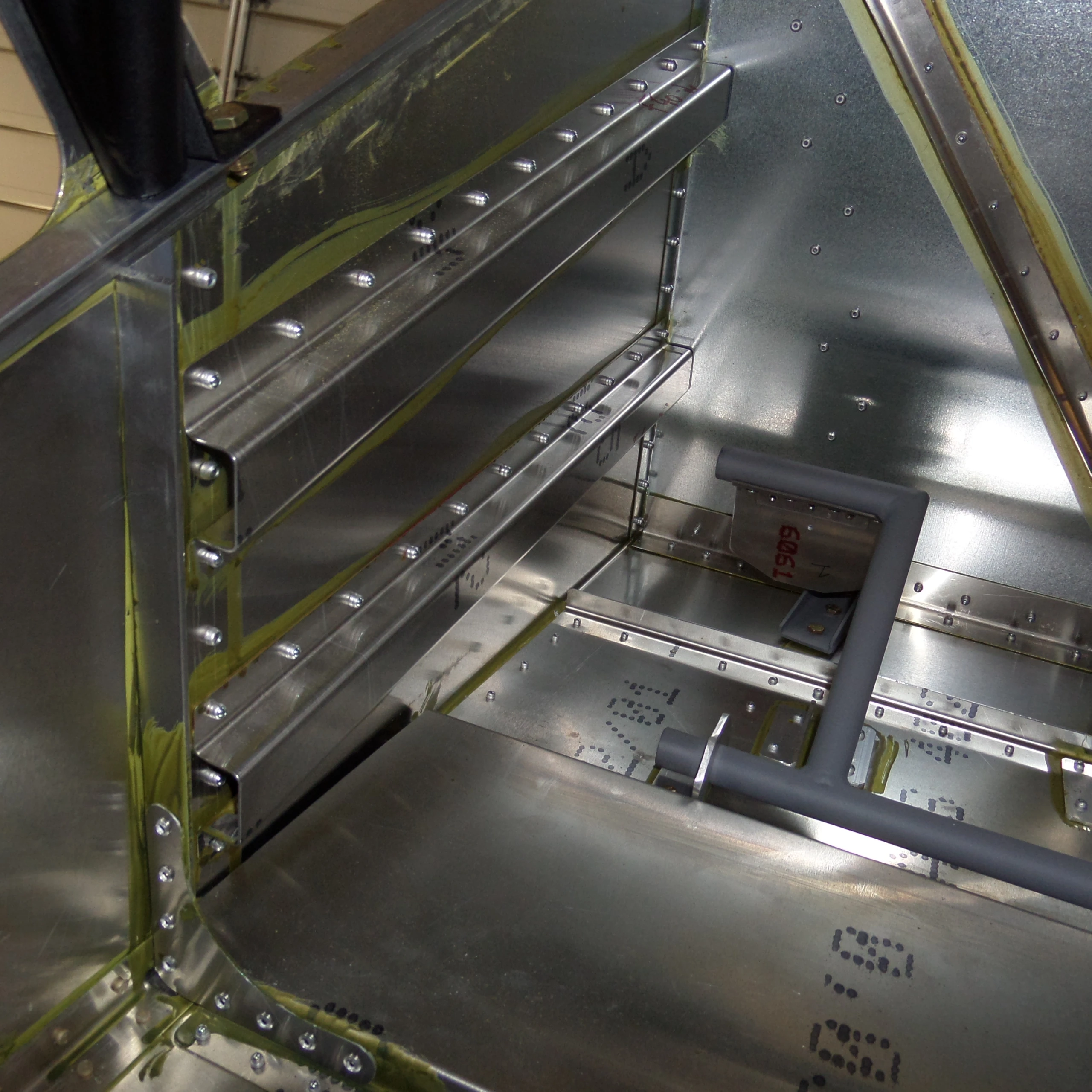

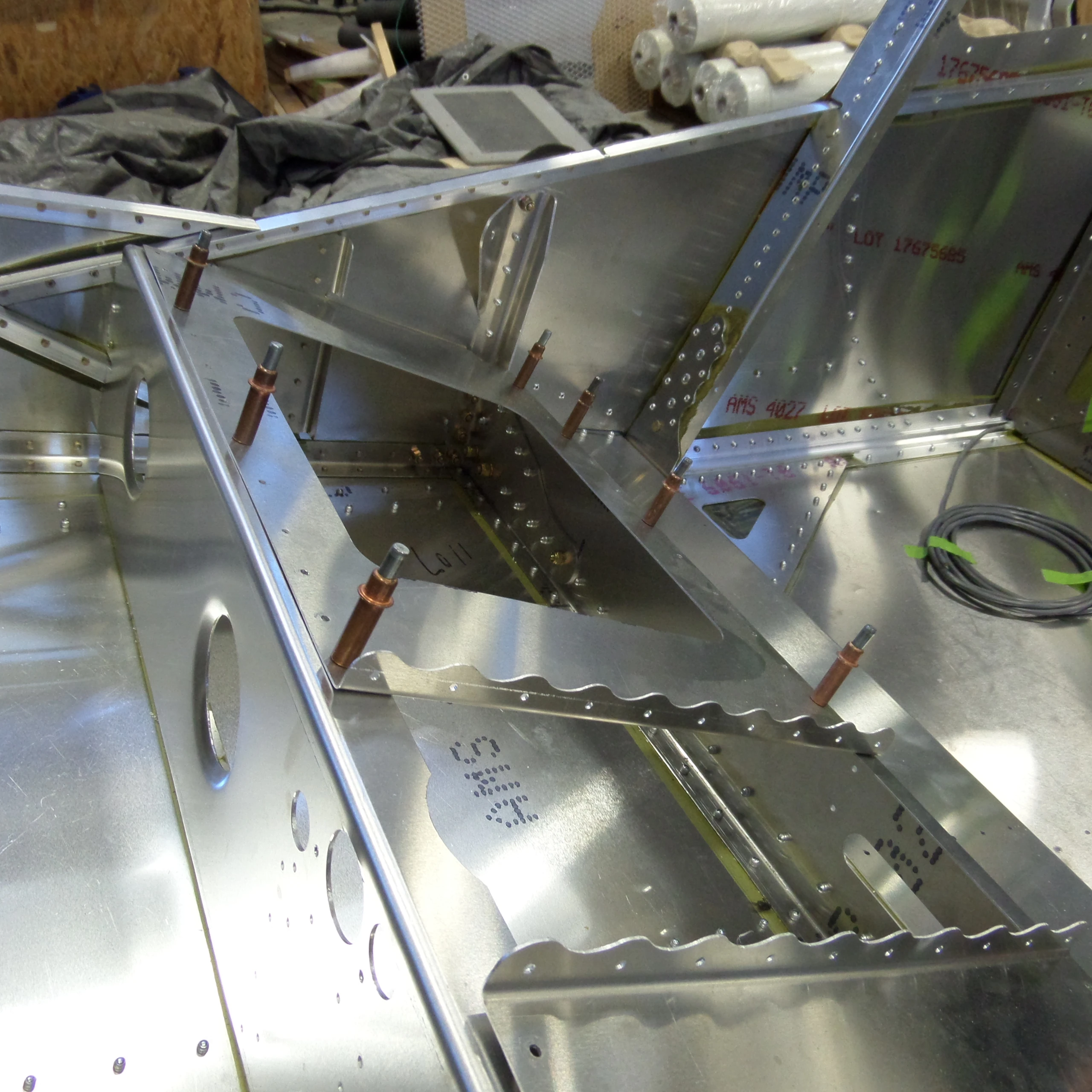

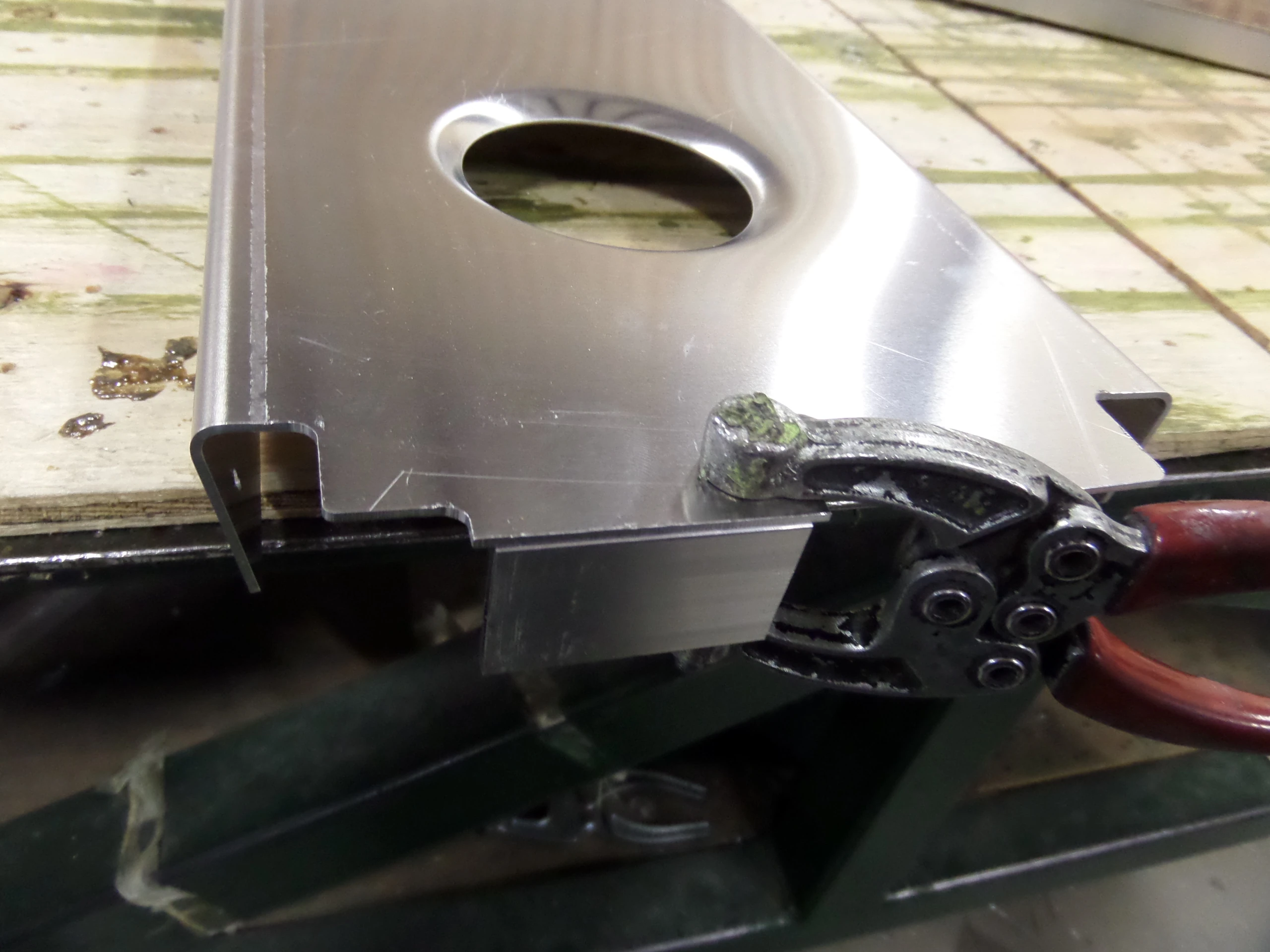

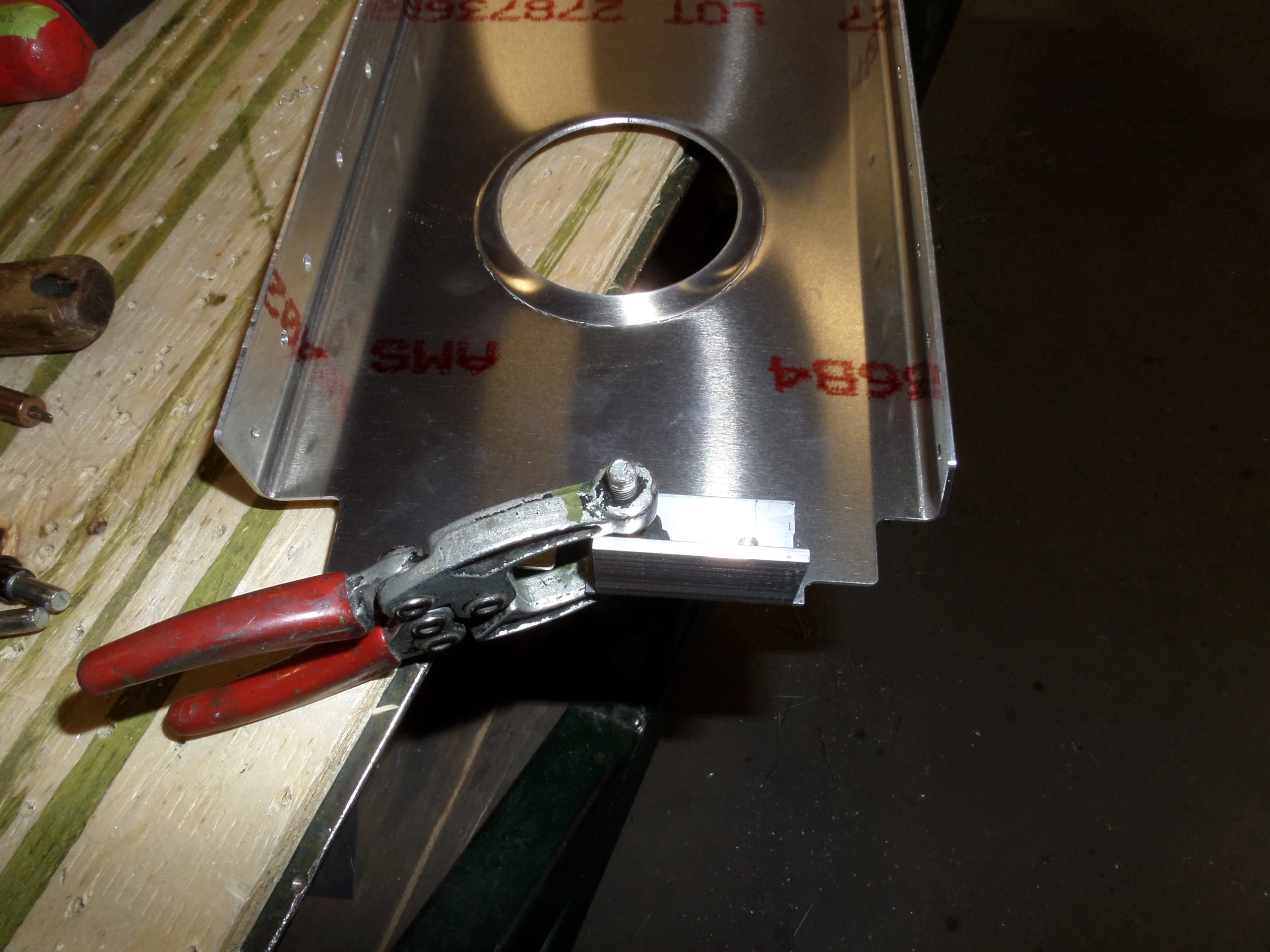

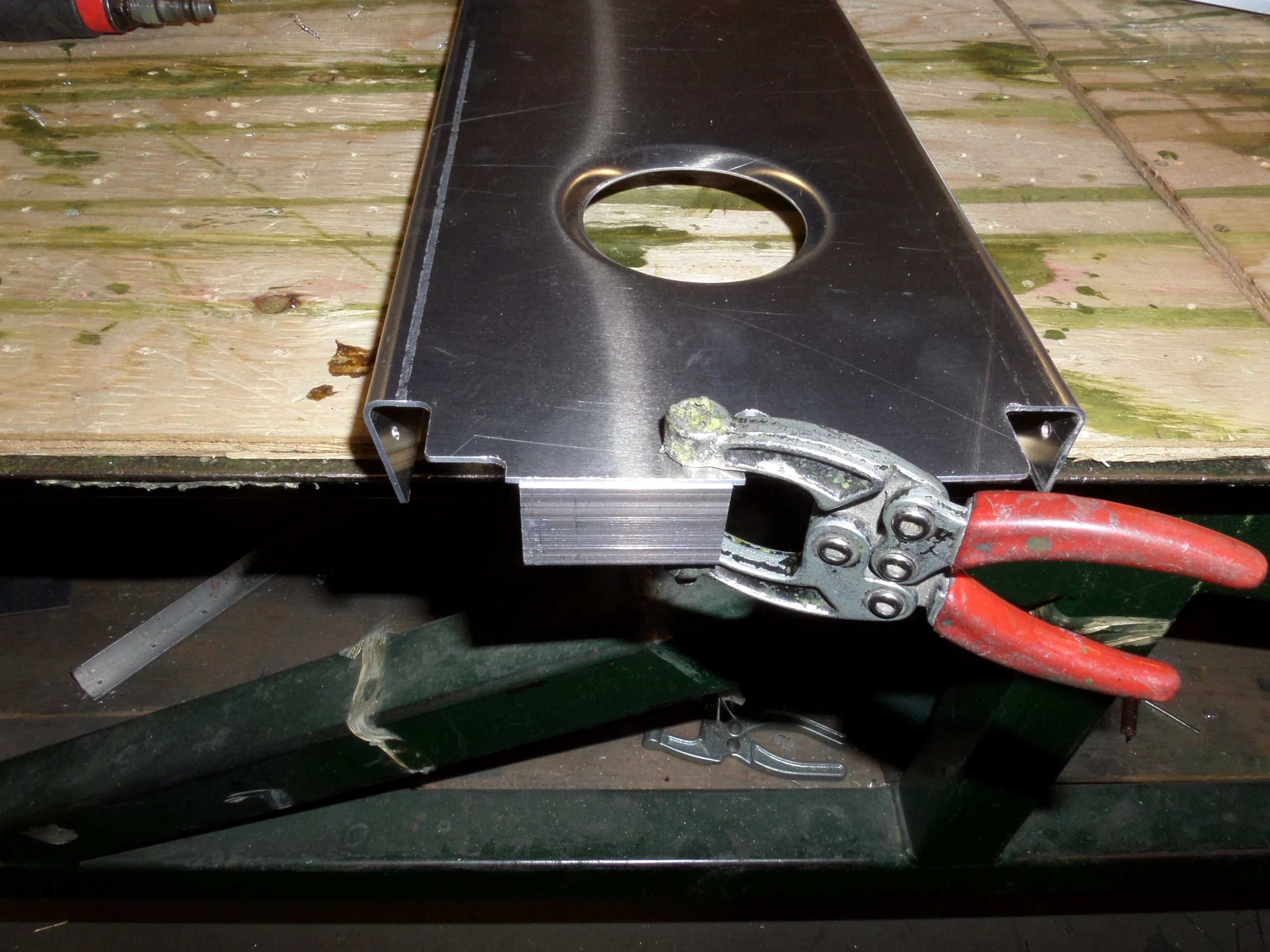

Уголок сиденья
Деталь по исходному IPL: LS75F7-3

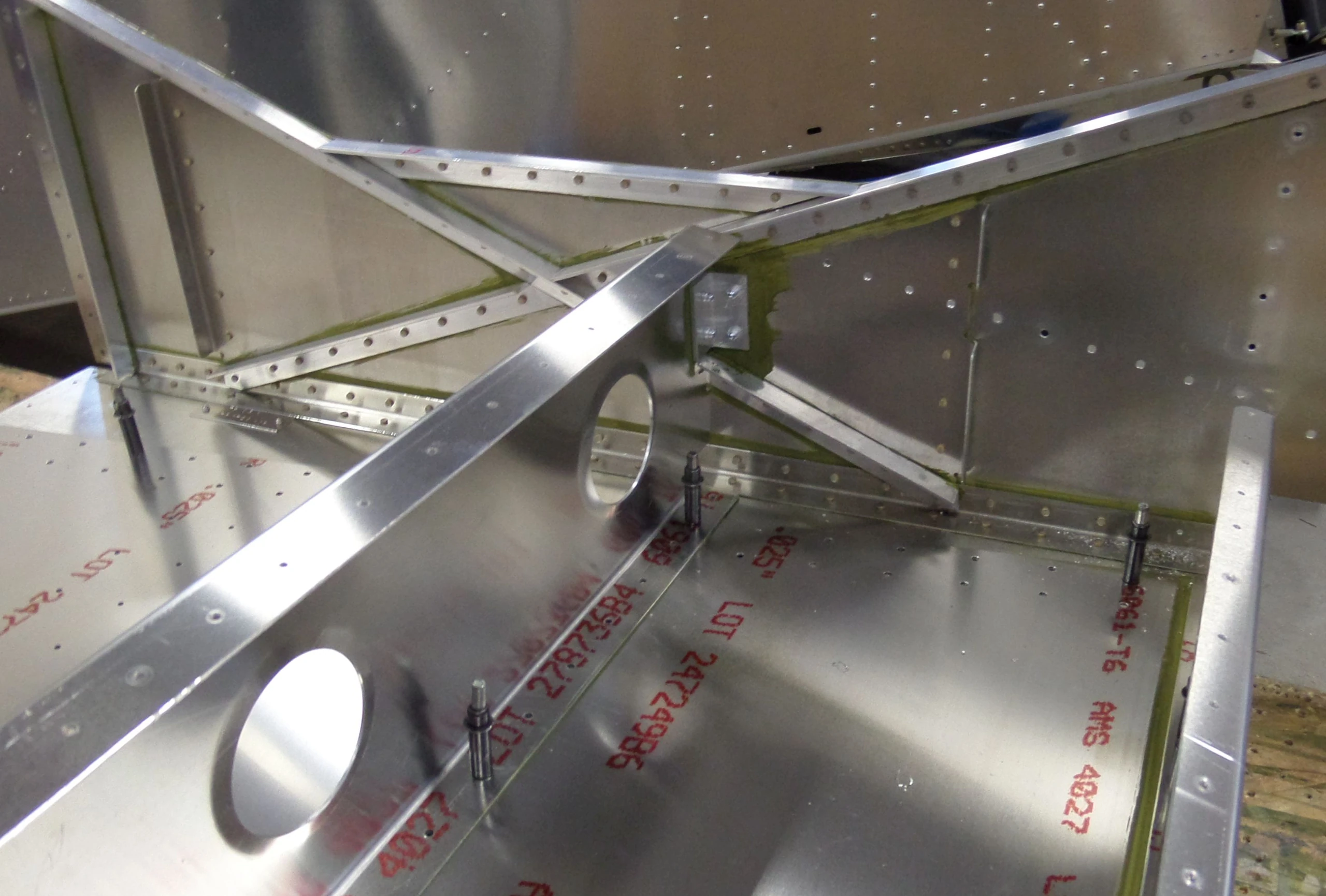

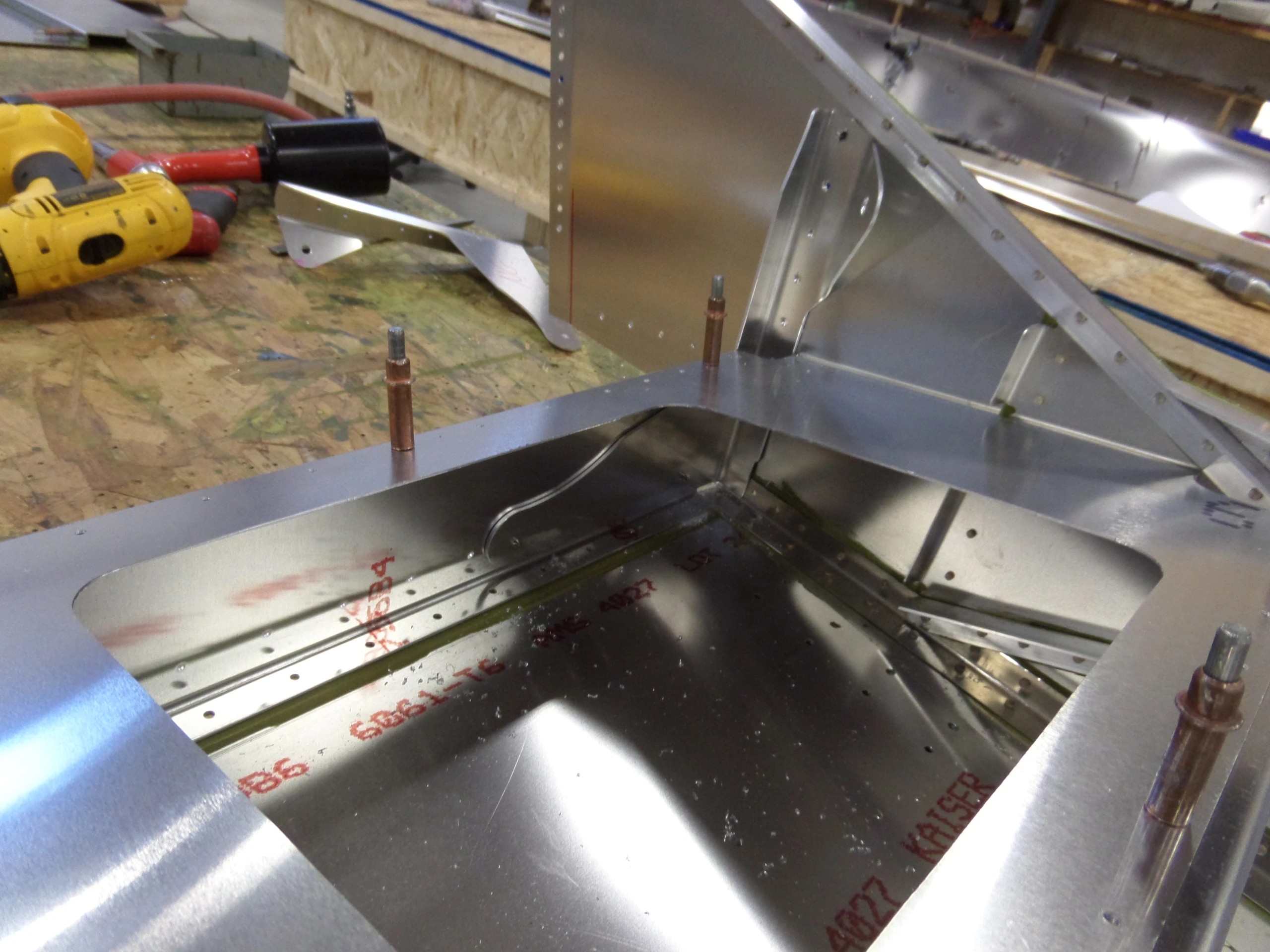

Исходный текст операции оборван: осталась только буква «T». По FF-06 уголок сиденья LS75F7-3 расположен на внутренней стороне борта; его установка показана в собственном альбоме. Полную инструкцию из обрывка не восстанавливаем предположением.
Сверить со строкой IPL

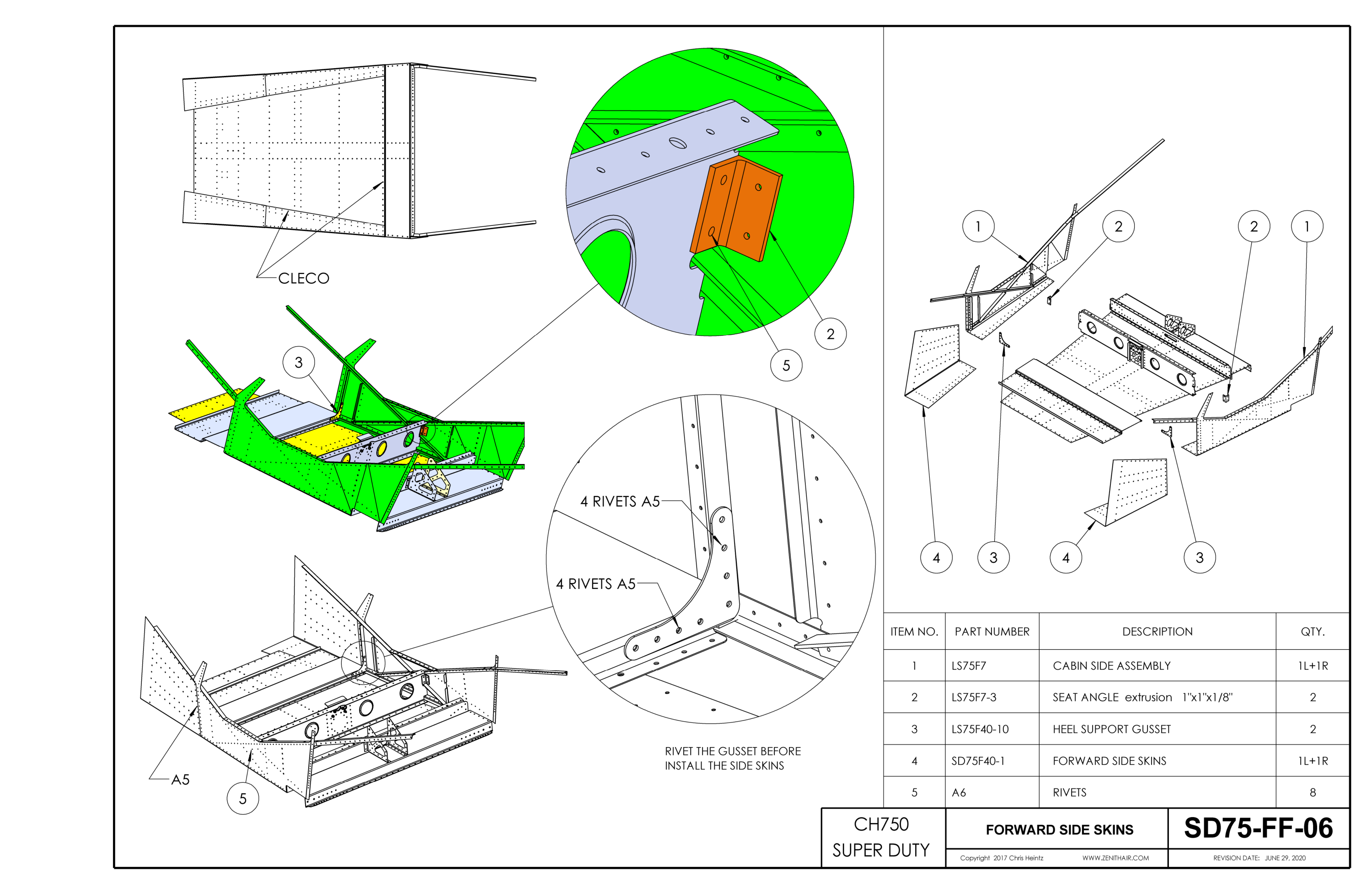

Сборочный чертёж SD75-FF-06
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
