Иллюстрации и порядок сборки
Обозначение в альбоме
1 — Right side extrusion.JPGРедакции и порядок применения
IPL FF-05 · REVISION: JUNE 18, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Применимый SD75-FF-05 от 14.10.2020 обозначает нижние лонжероны C75F13-1. C75F10-1 в старом IPL сохранён только для сверки; при подборе детали используйте текущий лист. Пол асимметричен.
Канал педалей соединяется с опорой пяток A5 до установки сборки на пол. Сам узел и передняя балка сиденья пока на Cleco: окончательная клёпка выполняется снизу.
Порядок установки по IPL

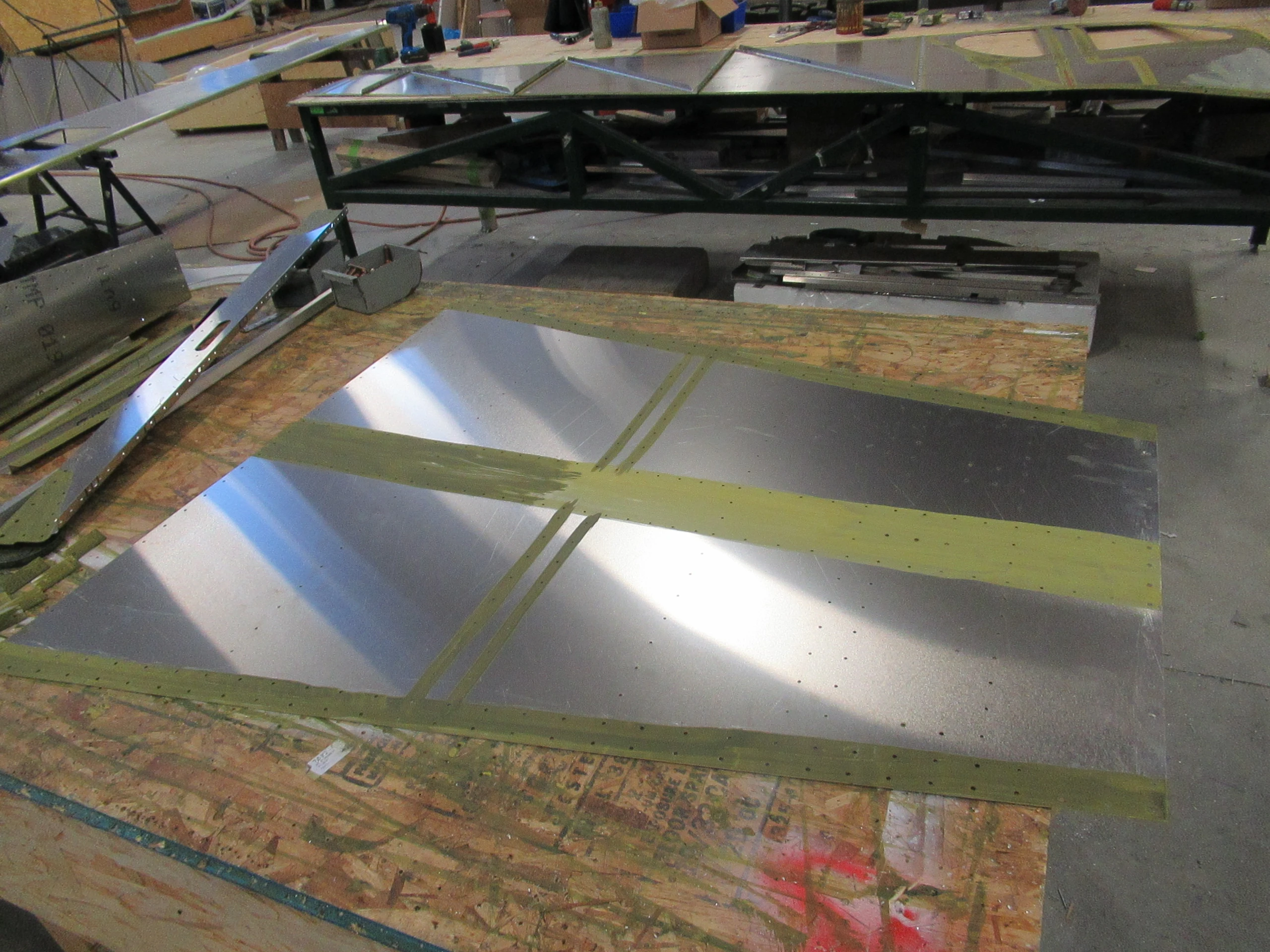

Подготовка пола и сверление лонжеронов
Деталь по исходному IPL: LS75F10-3 · Количество: 1

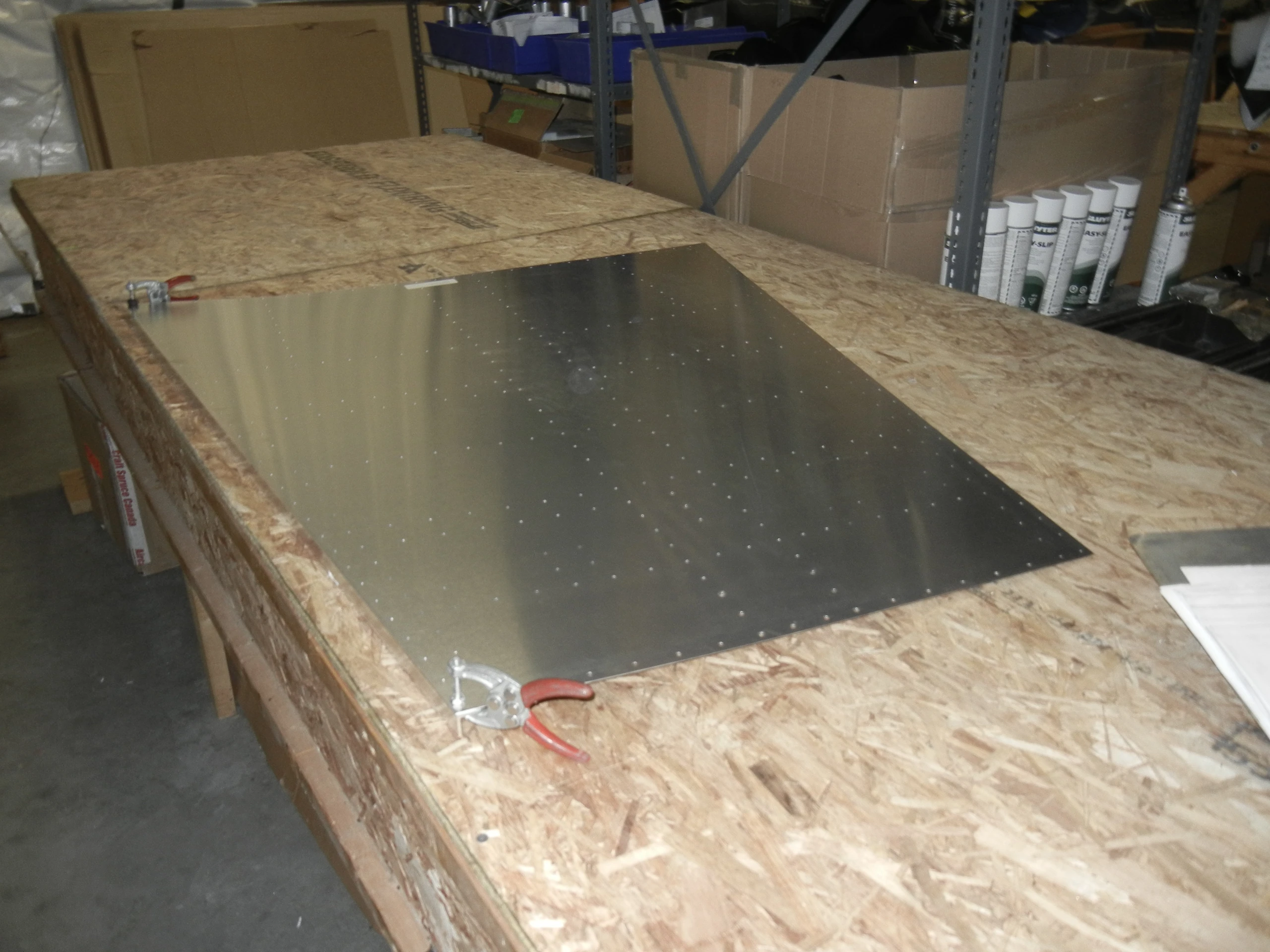

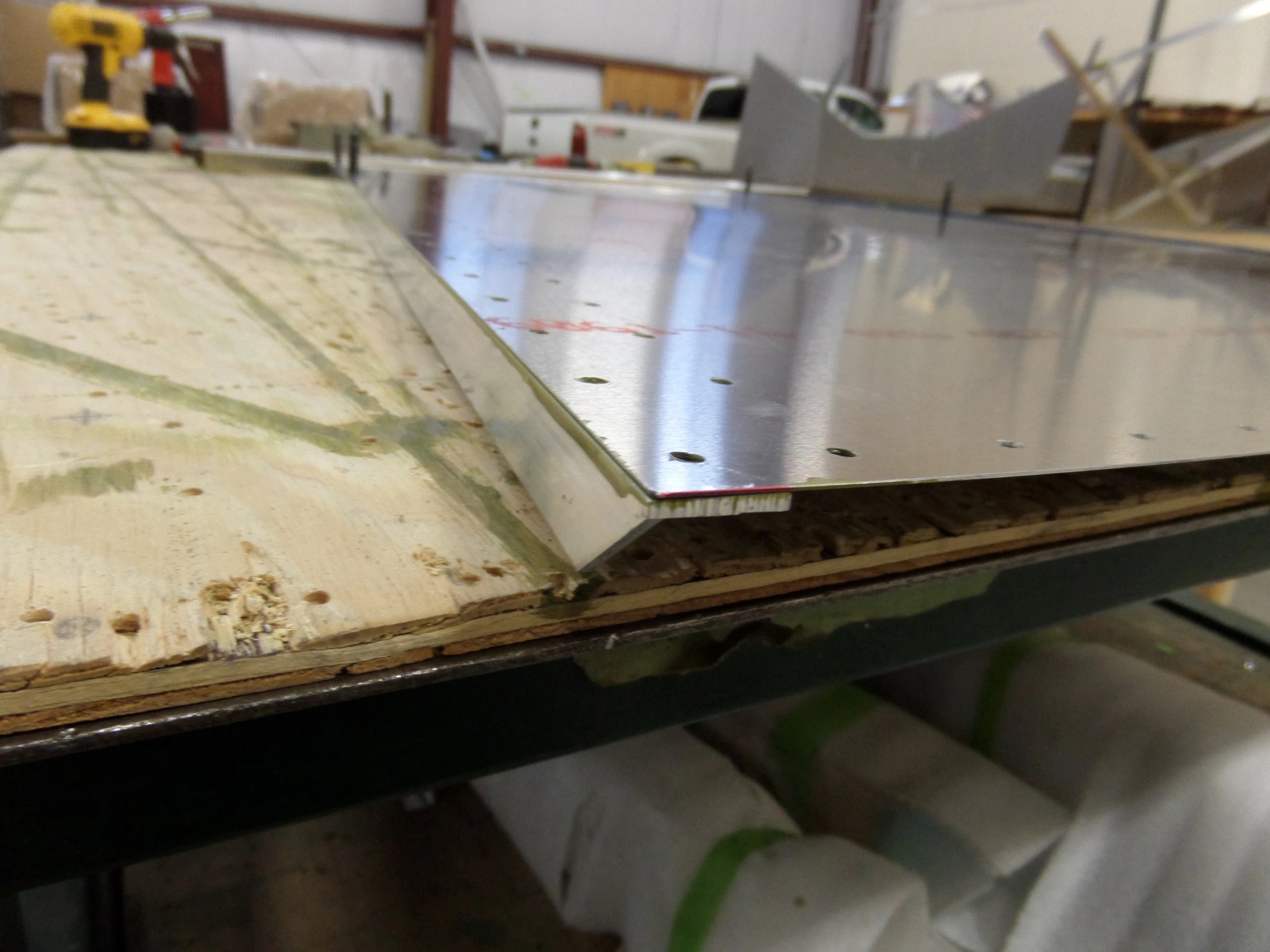

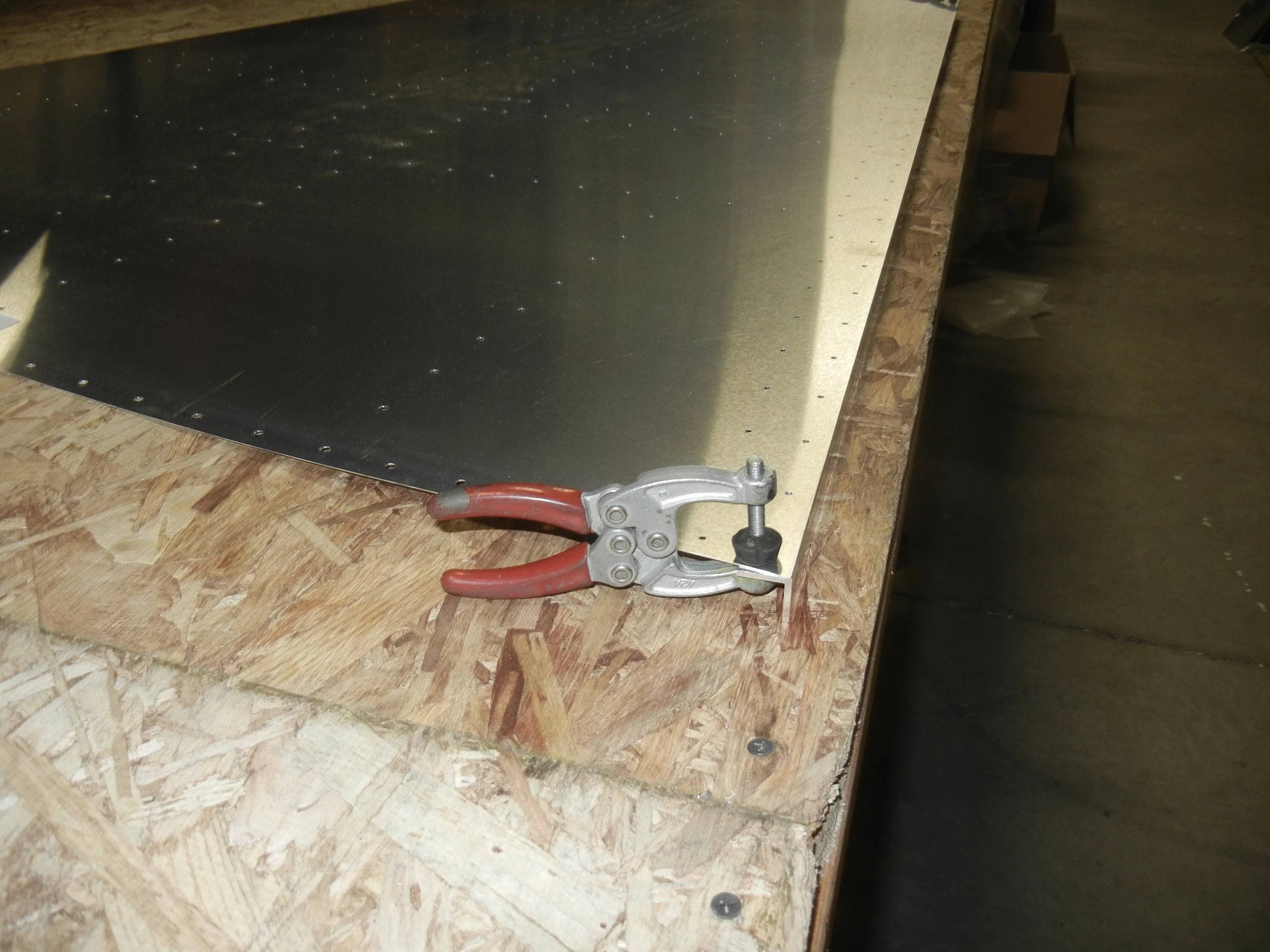

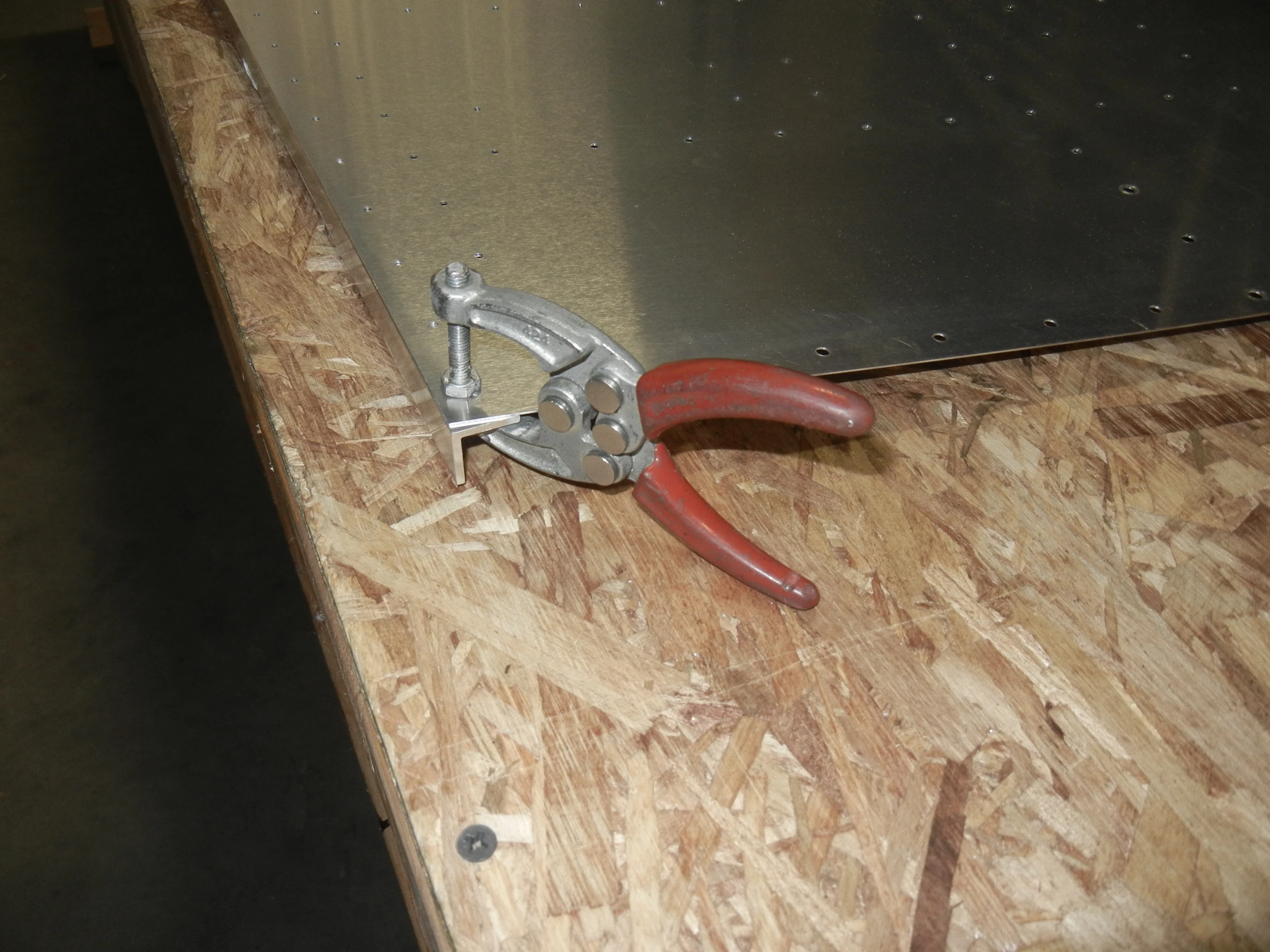

Пол асимметричен: проверьте отверстия боковых педальных подшипников и отметьте верхнюю сторону. По старому IPL нижние лонжероны C75F10-1 зажимают вровень с кромкой обшивки; на собственном чертеже они обозначены C75F13-1.

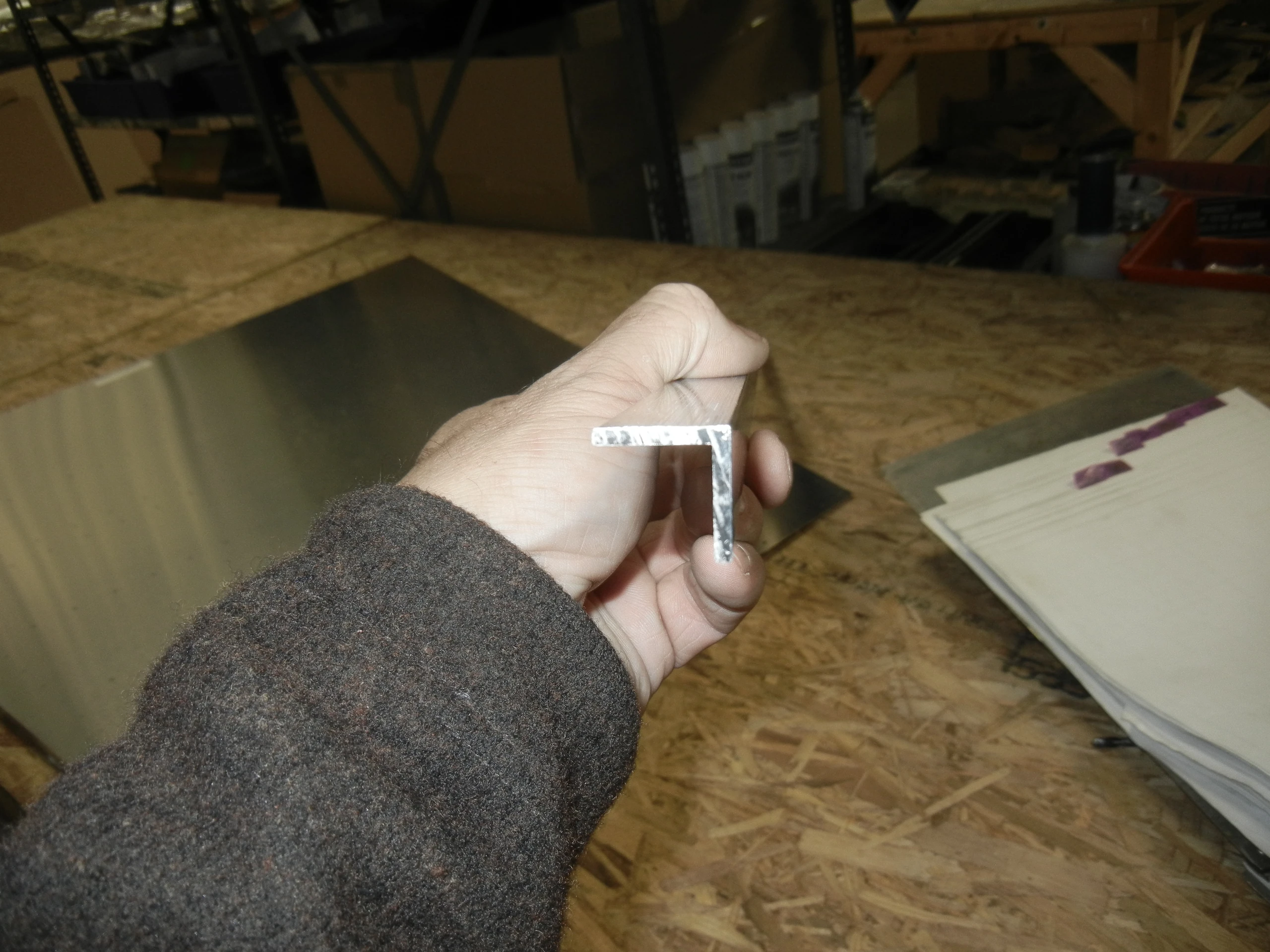

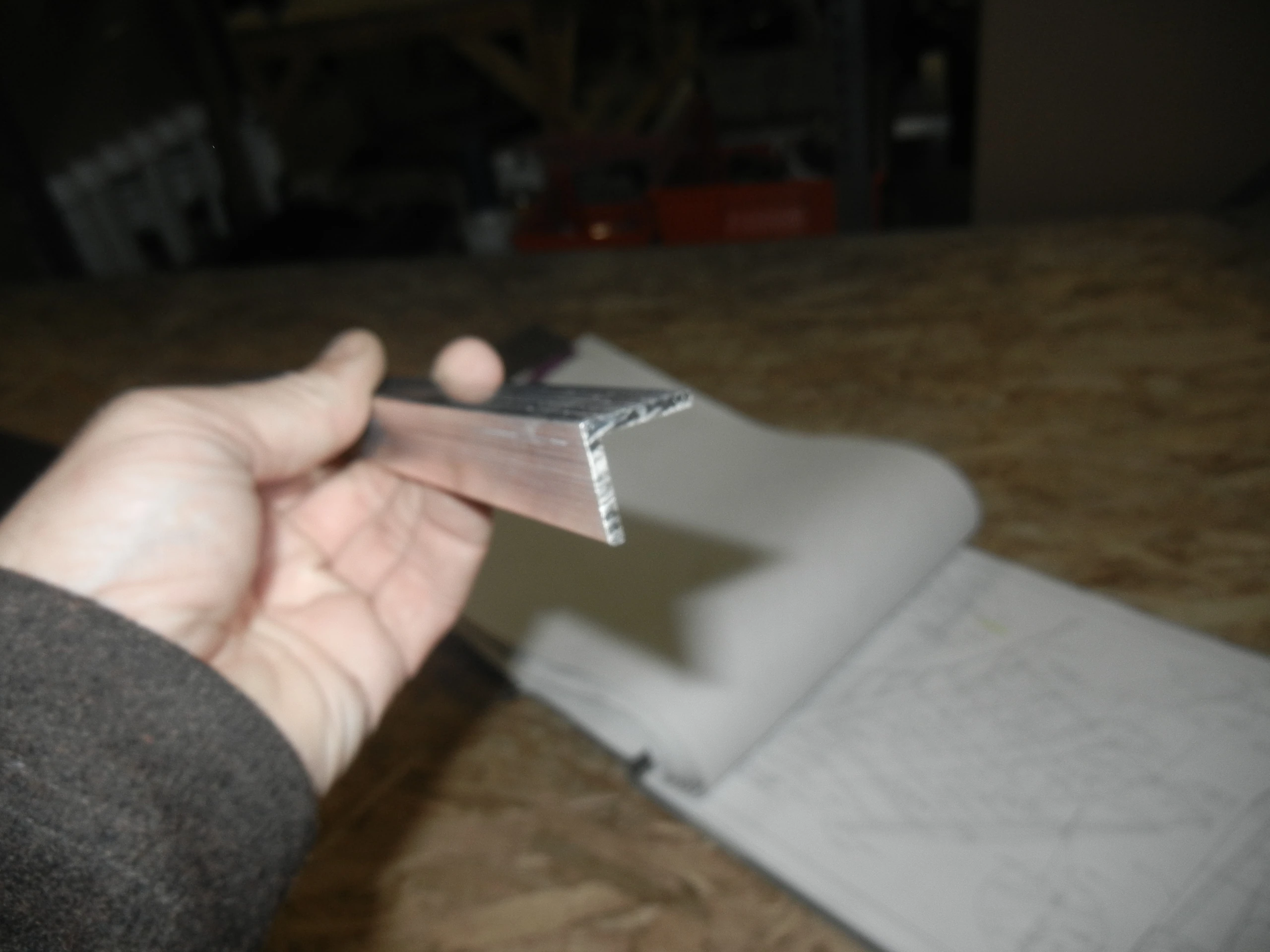

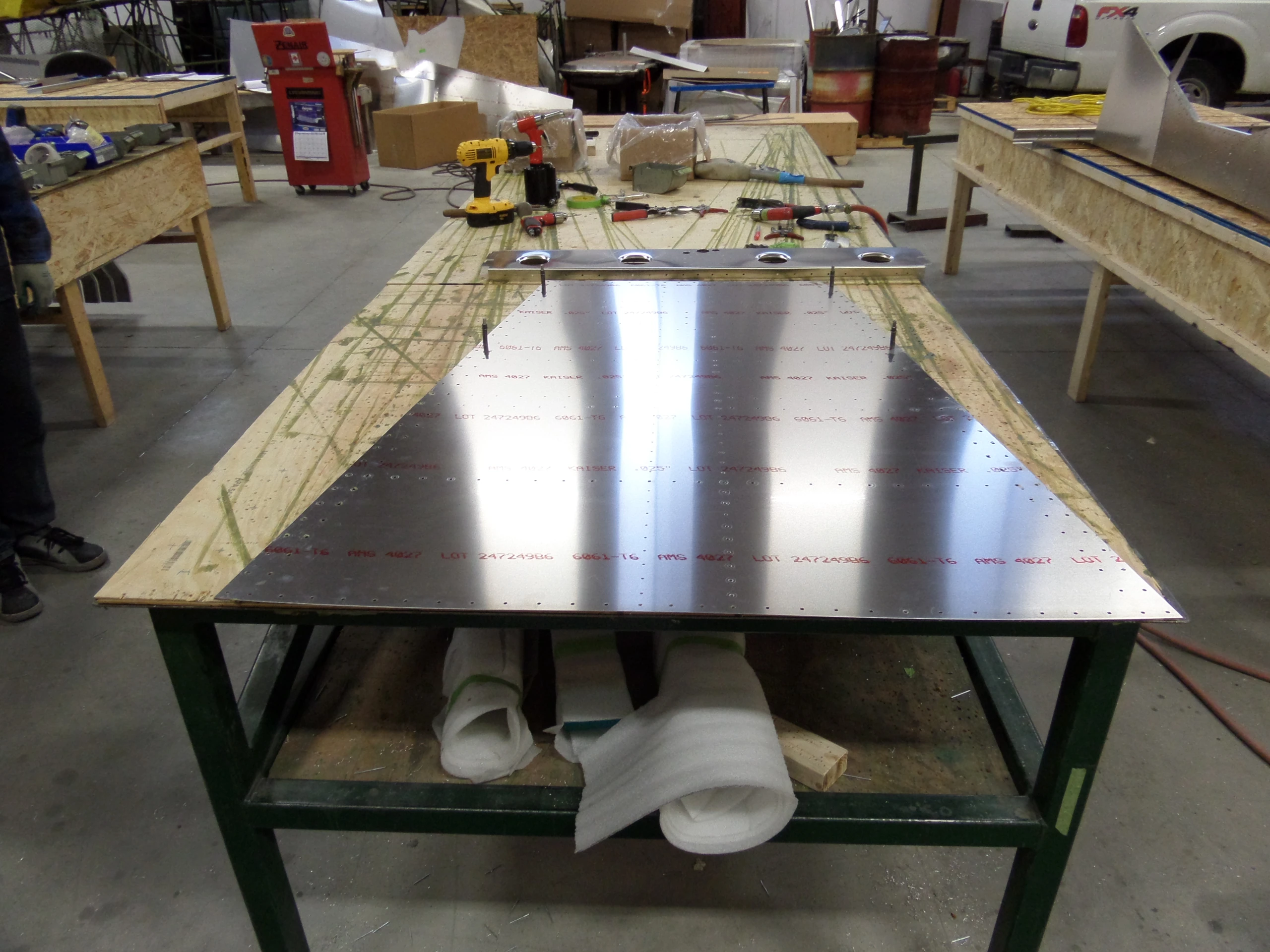

Вертикальная полка находится снаружи, более длинный скошенный участок направлен назад. Сверлите лонжерон через готовые отверстия обшивки: первое отверстие закрепите Cleco, затем сверлите и закрепляйте каждое пятое. После этого просверлите промежуточные отверстия; дополнительные Cleco для них не требуются по IPL.
Сверить со строкой IPL
Снять лонжероны после сверления
Деталь по исходному IPL: C75F10-1
Снимите лонжероны с обшивки пола: они устанавливаются позднее.
Сверить со строкой IPL
Освободить канал педалей
Деталь по исходному IPL: SD75F40-8
Снимите педальный узел с канала SD75F40-8.
Сверить со строкой IPL
Опора пяток
Деталь по исходному IPL: SD75F40-9 · Количество: 1
Соедините канал педальных подшипников с опорой пяток Cleco.
Сверить со строкой IPL
Клёпка опоры пяток
Деталь по исходному IPL: A5
Соедините канал с опорой пяток заклёпками A5.
Сверить со строкой IPL
Установить сборки на пол
Установите опору пяток в сборе на пол с Cleco. Так же установите переднюю балку сидений. Пока не клепайте: заклёпки вытягиваются с нижней стороны пола.
Сверить со строкой IPL

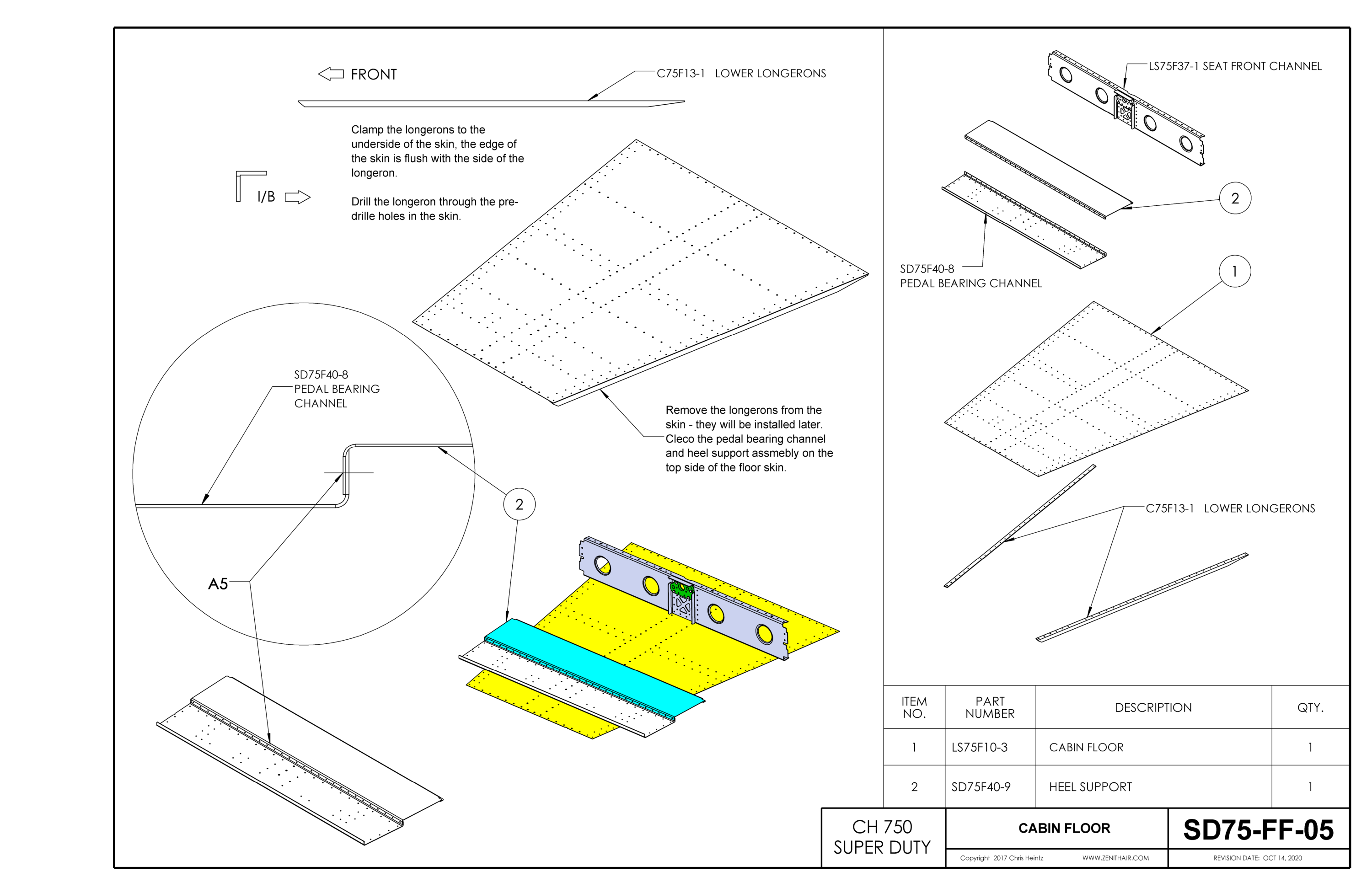

Сборочный чертёж SD75-FF-05
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
