Иллюстрации и порядок сборки

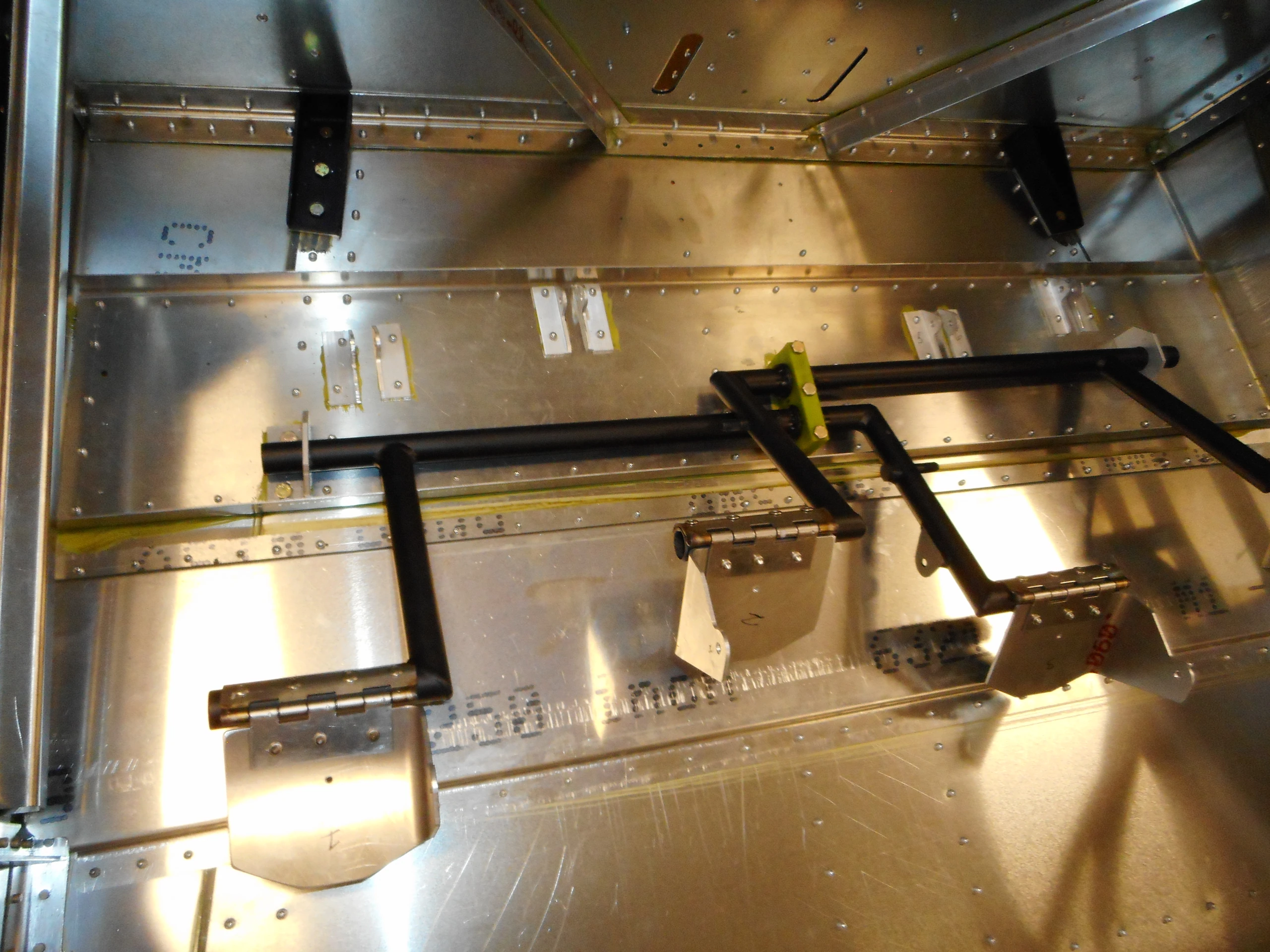

CH 750 SD — Педали и тормозные цилиндры, фото 8
Иллюстрация узла из фотоальбома
Другие общие виды узла (1)

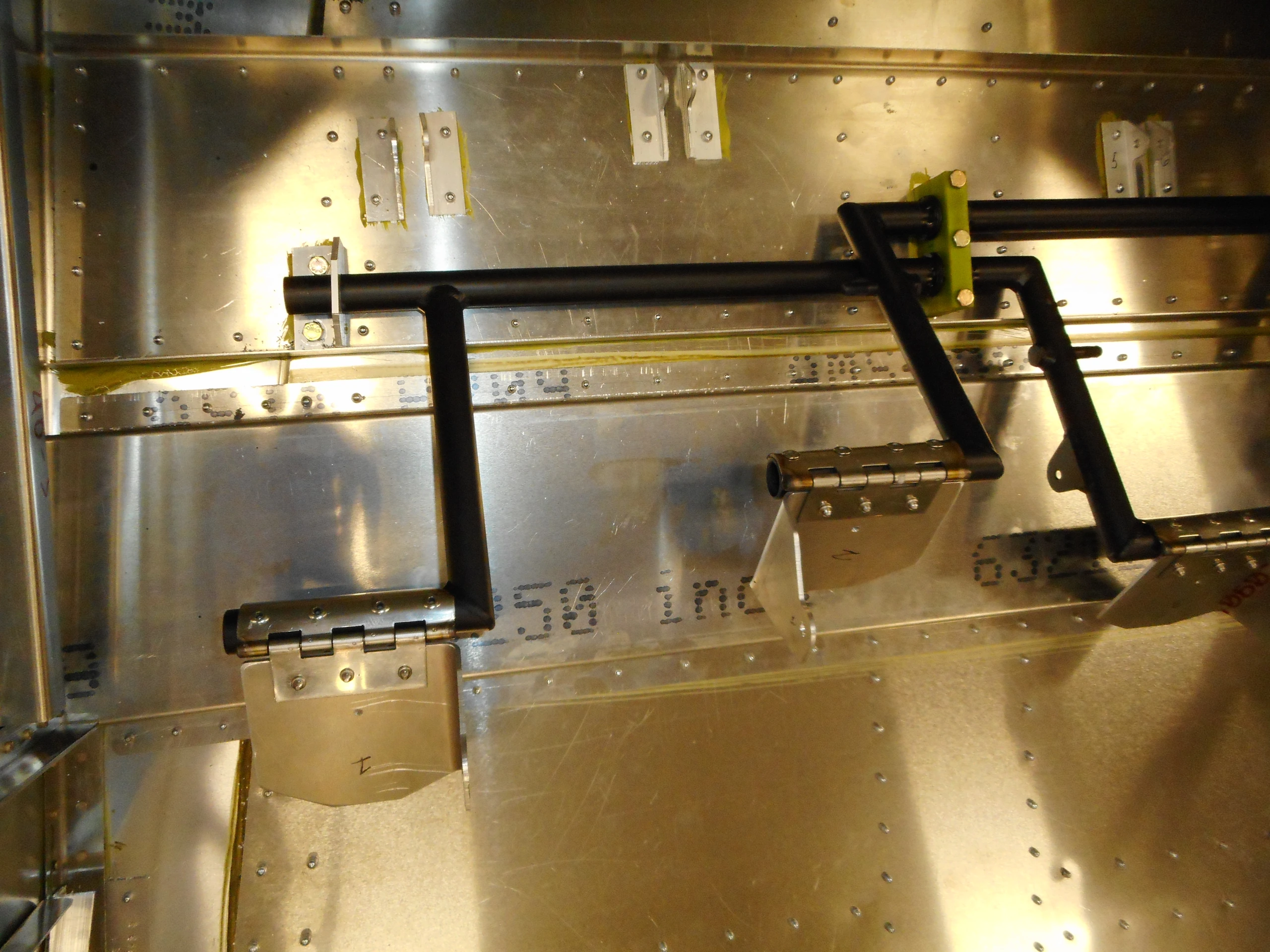

CH 750 SD — Педали и тормозные цилиндры, фото 9
Иллюстрация узла из фотоальбома
Редакции и порядок применения

IPL FF-04 · REVISION: JAN 28, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

Это предварительная примерка педального узла. Окончательное крепление определяется SD75-FF-08: центральные AN3-17A и боковые AN3-6A с шайбами под головками. Старые AN3-16A / AN3-5A из этого IPL нельзя автоматически переносить на окончательную сборку.

Канал SD75F40-8 показан с прямоугольными концами. На чертеже вырез канала справа, вырез обшивки пола слева; не перепутайте эти две детали. В тексте IPL ошибочное SL75F10-3, в перечне и чертеже — LS75F10-3.

Порядок установки по IPL

Канал педальных подшипников

Деталь по исходному IPL: SD75F40-8 · Количество: 1

Более длинная полка направлена назад. Найдите три отверстия центрального подшипника и отверстия левого и правого боковых подшипников; раскройте отверстия под AN3.

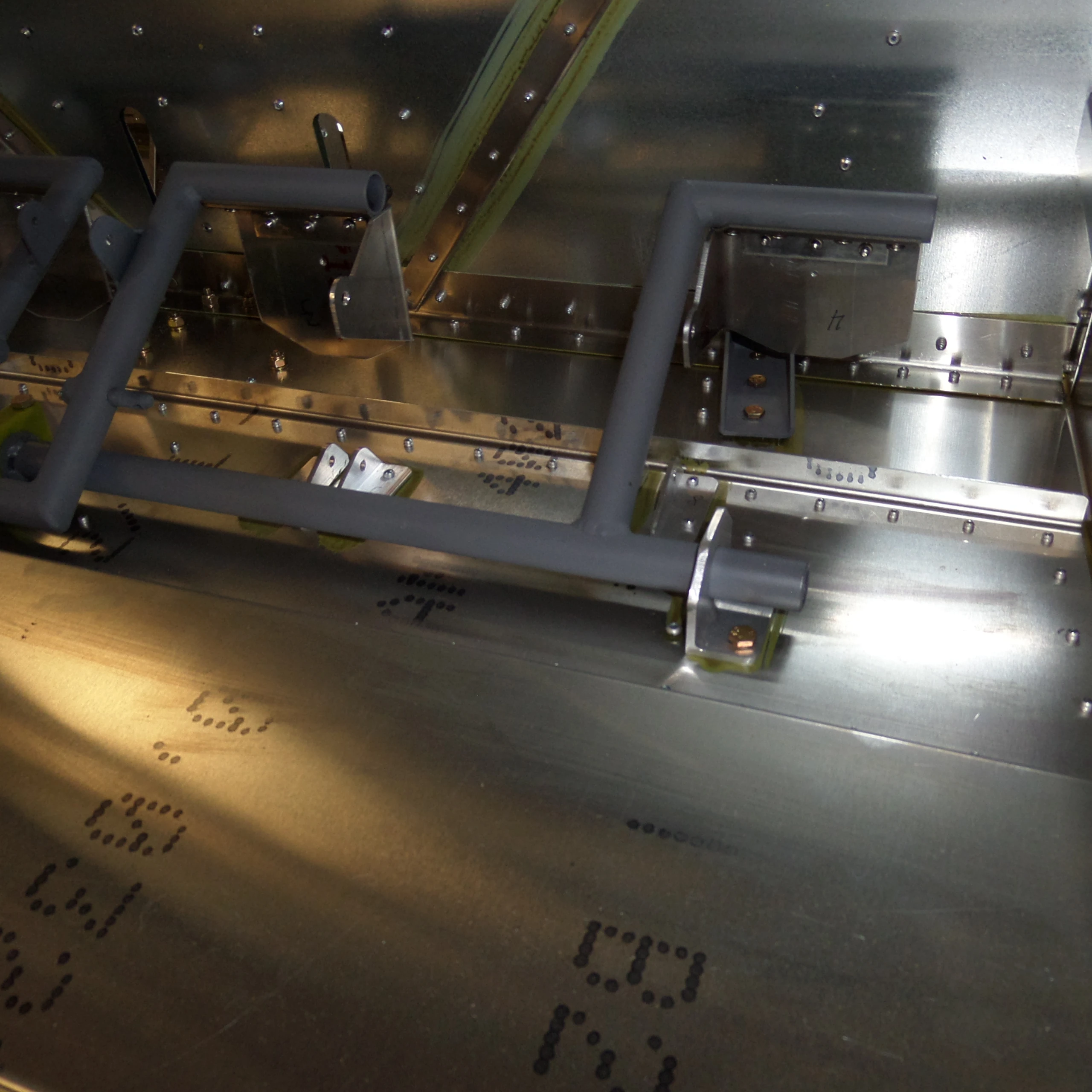

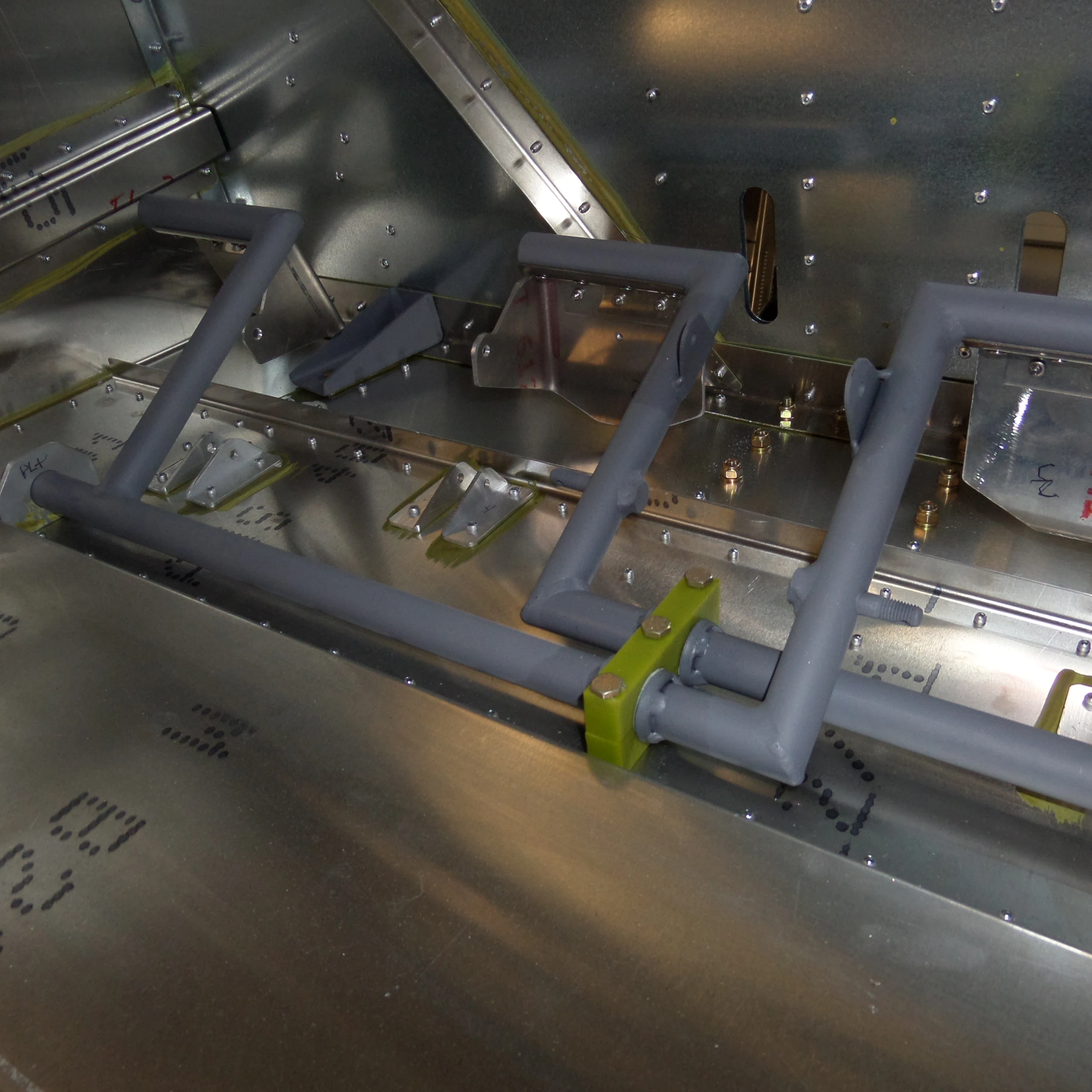

CH 750 SD — Педали и тормозные цилиндры, фото 6
Канал педальных подшипников — иллюстрация из альбома

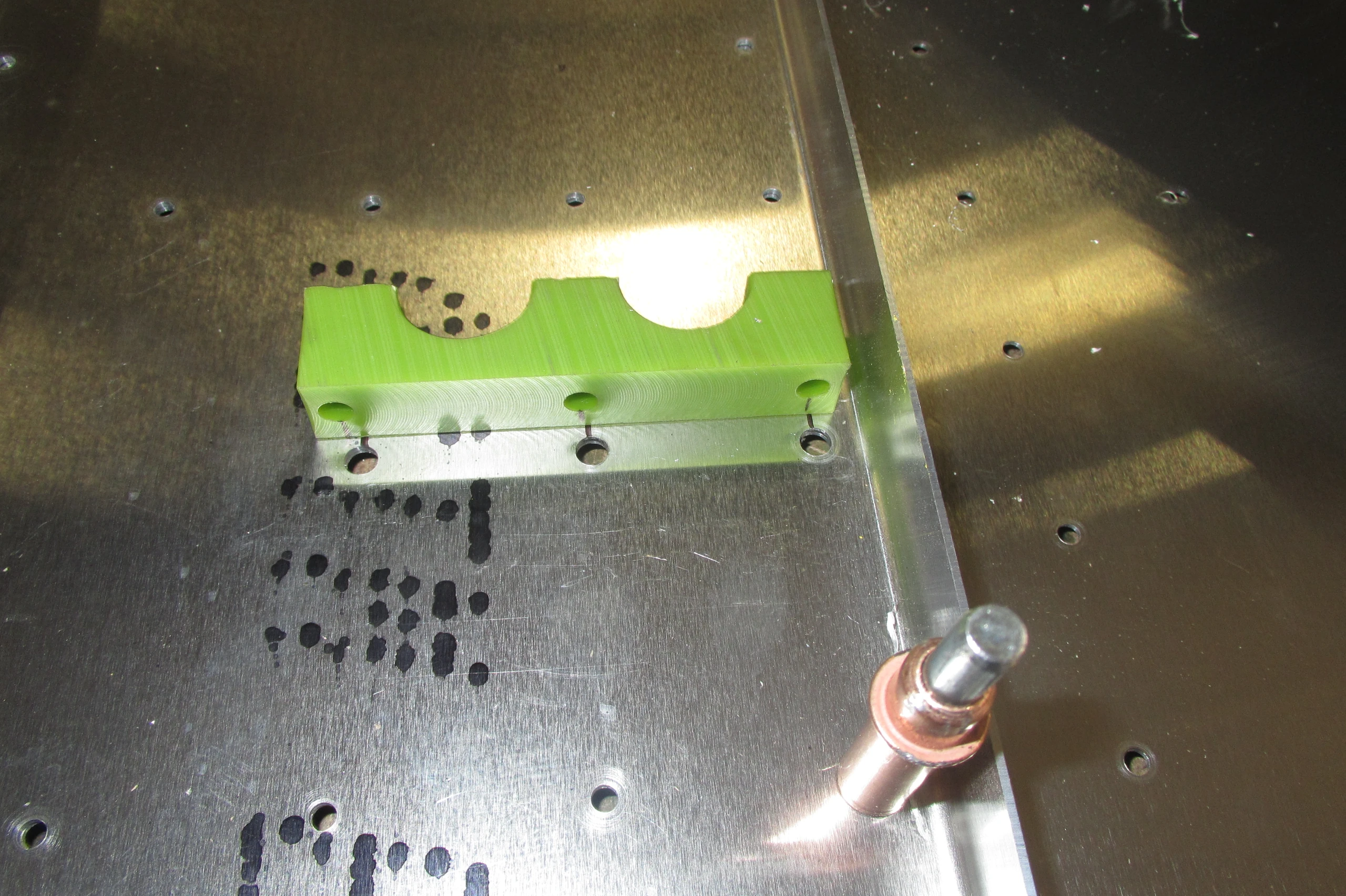

CH 750 SD — Педали и тормозные цилиндры, фото 7
Канал педальных подшипников — иллюстрация из альбома
Сверить со строкой IPL
PEDAL BEARING CHANNEL Orientation: The longer flange is the towards the rear. Locate the 3 holes for the holes for the center bearing and for the left and right lateral bearings. Open up the holes for the AN3 bolts.

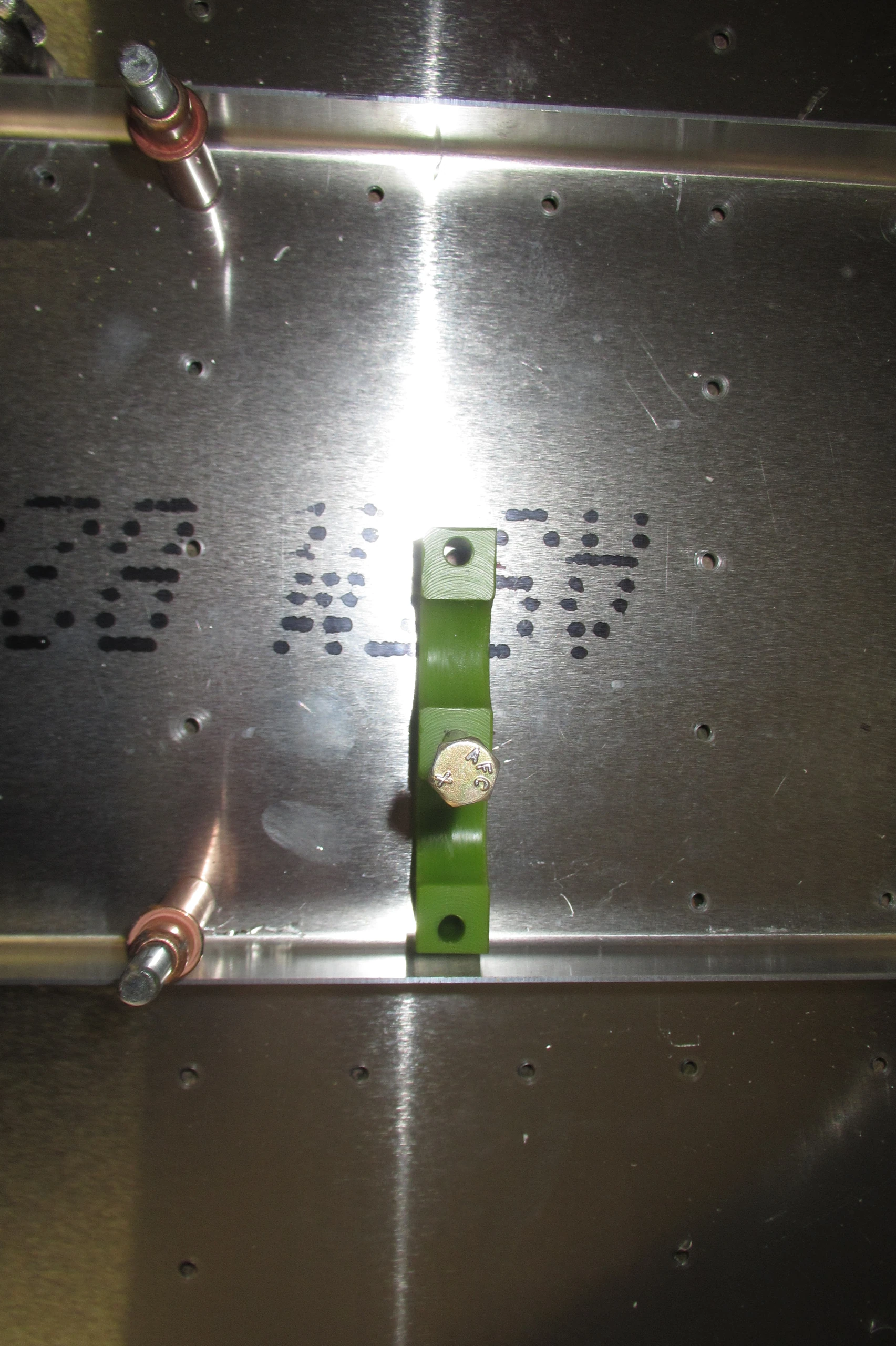

Предварительная сборка центрального подшипника

Деталь по исходному IPL: C75C3-5 · Количество: 1

Это первая примерка педального узла; окончательную затяжку болтов выполняют при окончательной сборке. Верхняя и нижняя половины центрального подшипника одинаковы.

Сверить со строкой IPL
CENTER PEDAL BEARING This is a first trial fit of the rudder pedal assembly, it is only on final assembly that the bolts are tightened. The top and bottom halves of the central pedal bearing are identical.

Педали руля направления

Деталь по исходному IPL: C75C3-3 · Количество: 1L+1R

Ушки крепления тросов направлены назад. Установите педали на центральный подшипник.

Сверить со строкой IPL
RUDDER PEDALS The tab for the rudder cable point towards the rear. Position rudder pedals on the center pedal bearing.

Центральные болты при примерке

Деталь по исходному IPL: AN3-16A · Количество: 3

Соедините центральный подшипник с каналом. Старый IPL указывает AN3-16A; окончательная группа по FF-08 — AN3-17A.

Сверить со строкой IPL
Bolt that central bearing to the channel.

Боковые подшипники

Деталь по исходному IPL: C75C3-6 · Количество: 2

Установите боковые подшипники на концах педального узла.

Сверить со строкой IPL
LATERAL PEDAL BEARING Add the lateral pedal bearings at the end of the rudder pedals.

Временное крепление боковых подшипников

Деталь по исходному IPL: AN3-5A · Количество: 4

Временно закрепите их на канале болтами. Для окончательной установки сверяйте FF-08.

Сверить со строкой IPL
Temporarily bolt them in place to the channel.

Главные тормозные цилиндры

Деталь по исходному IPL: MC-5 · Количество: 2

В узле два главных цилиндра MC-5. Их положение показано на чертеже и фотографиях.

Сверить со строкой IPL
MASTER CYLINDER

Тормозные площадки педалей

Деталь по исходному IPL: C75C3-8 · Количество: 1L+1R

Подготовьте левую и правую верхние площадки тормозных педалей.

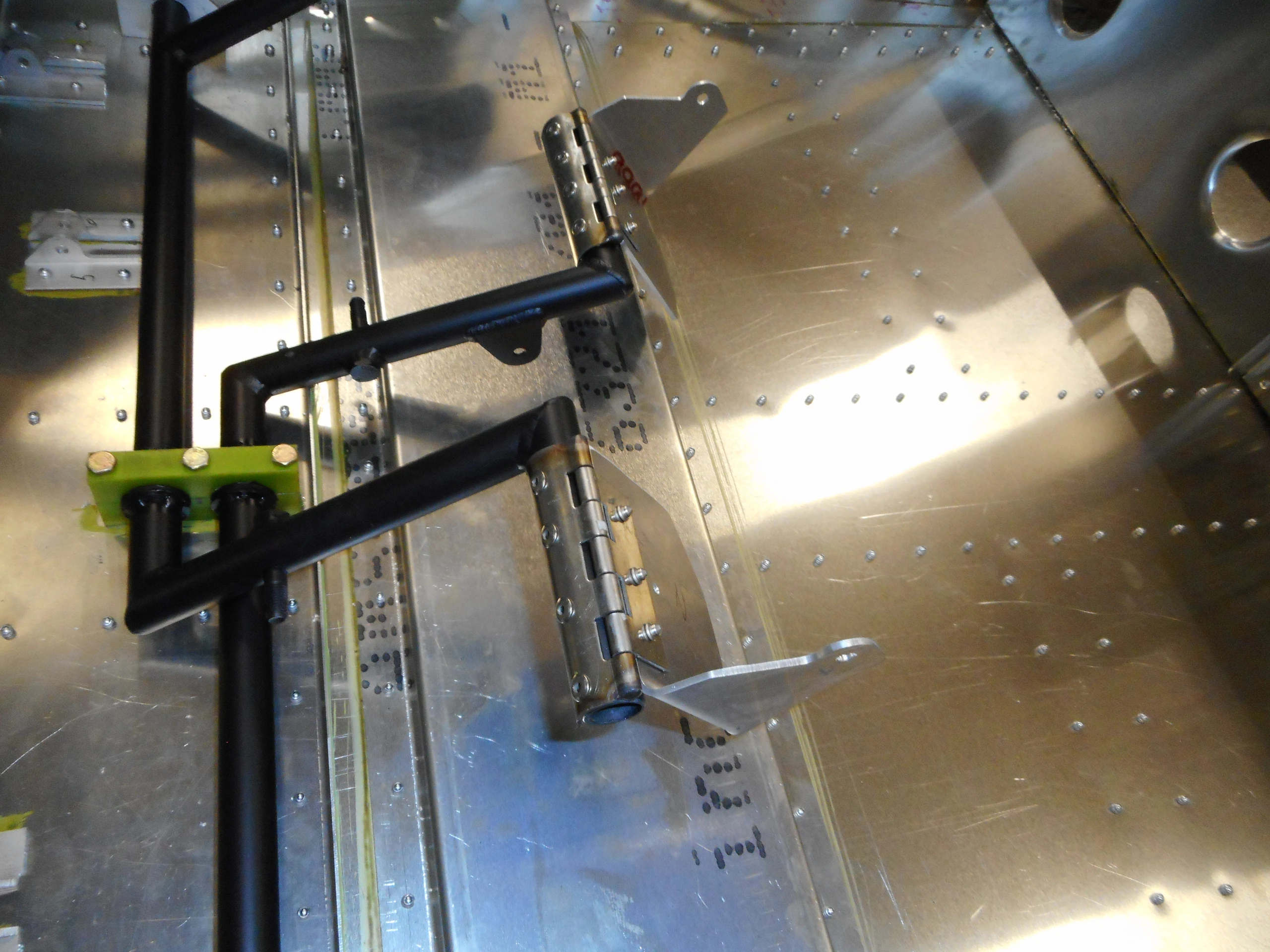

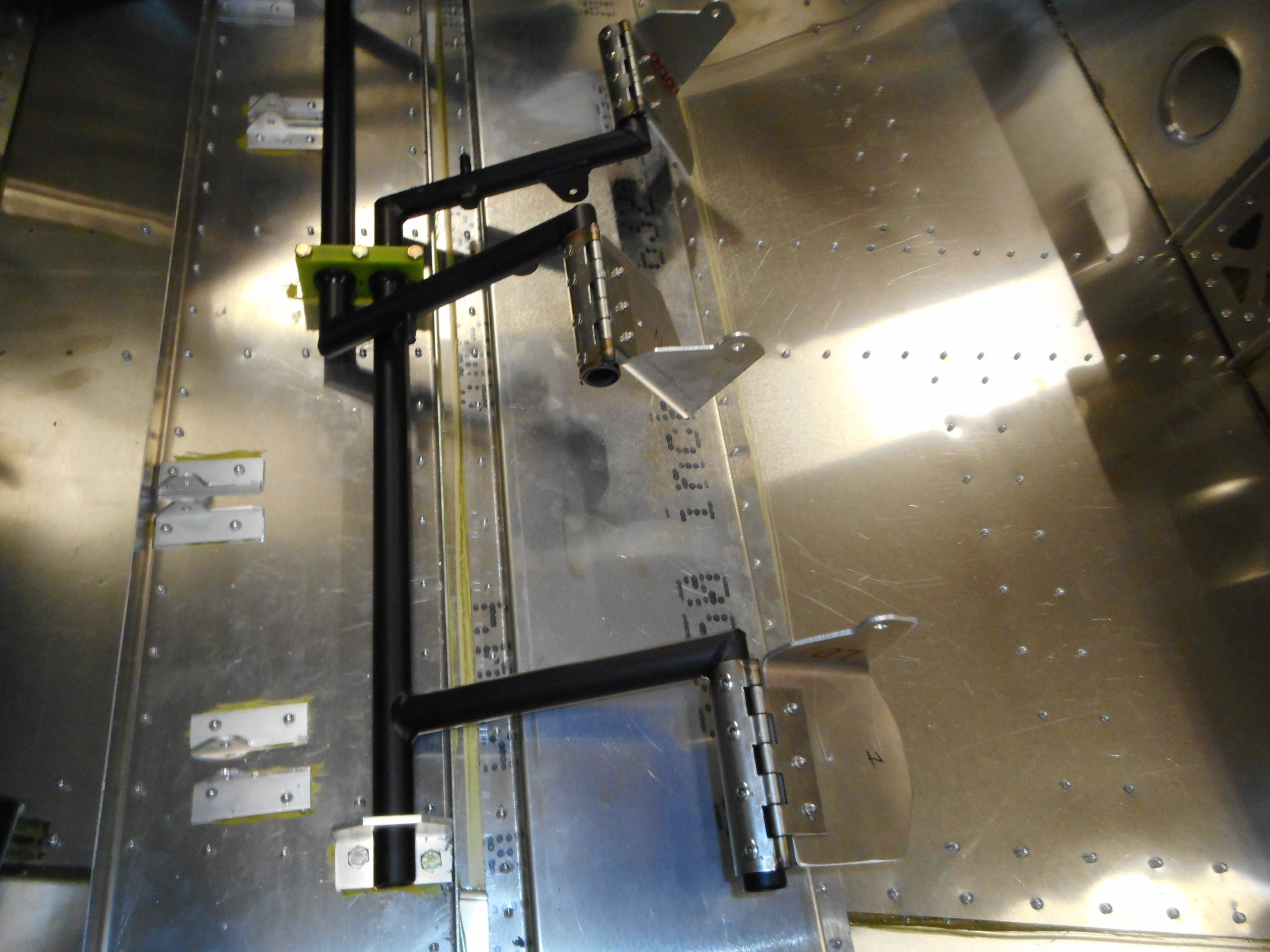

CH 750 SD — Педали и тормозные цилиндры, фото 1
Тормозные площадки педалей — иллюстрация из альбома

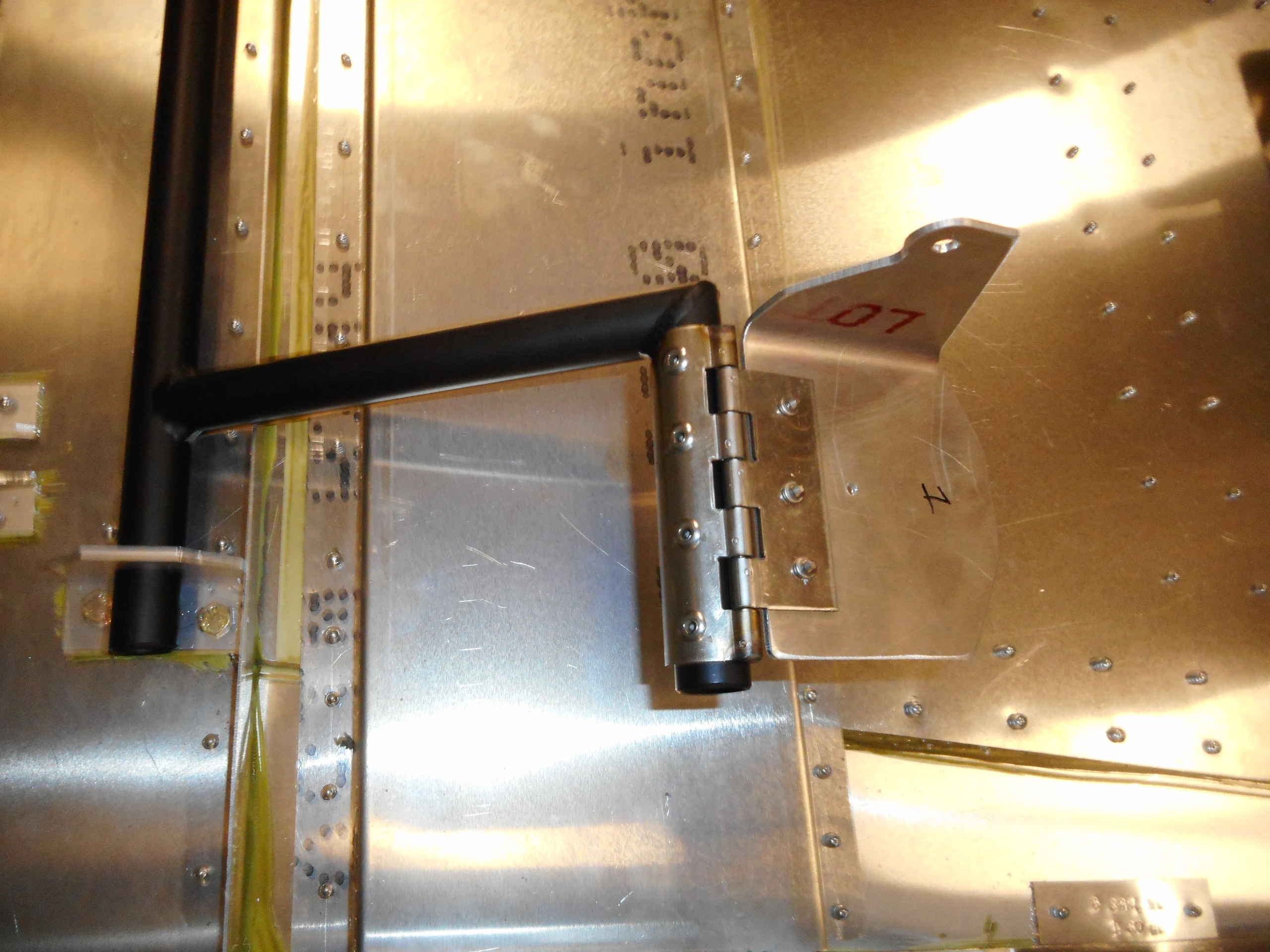

CH 750 SD — Педали и тормозные цилиндры, фото 2
Тормозные площадки педалей — иллюстрация из альбома
CH 750 SD — Педали и тормозные цилиндры, фото 3
Тормозные площадки педалей — иллюстрация из альбома
CH 750 SD — Педали и тормозные цилиндры, фото 4
Тормозные площадки педалей — иллюстрация из альбома
CH 750 SD — Педали и тормозные цилиндры, фото 5
Тормозные площадки педалей — иллюстрация из альбома
Сверить со строкой IPL
TOE BRAKE PEDAL

Верхнее крепление цилиндров

Деталь по исходному IPL: AN3-7 · Количество: 2

Соедините верхнюю часть главного цилиндра с тормозной площадкой болтом AN3-7. Ведомость крепежа находится в разделе управления исходного комплекта.

Сверить со строкой IPL
BOLT (see pick list CONTROL SECTION) Bolt the toe brake pedal at the top of the master cylinder

Рояльная петля

Деталь по исходному IPL: C75C3-4 · Количество: 1

Совместите тормозную площадку с верхом педали руля направления. Зажмите петлю с передней стороны площадки. Сначала просверлите петлю, затем педаль.

Сверить со строкой IPL
STAINLESS STEEL PIANO HINGE Line up the Toe brake pedal at the top of the rudder pedals. Clamp the hinge on the front side of the toe brakes pedal. Drill the hinge, then the pedal.

Нержавеющие заклёпки

Деталь по исходному IPL: AS-5 · Количество: 6

Шесть AS-5 для петли: положение проверяется по FF-04. Не заменяйте их алюминиевыми A5 по сходству обозначений.

Сверить со строкой IPL
STAINLESS STEEL RIVETS (see pick list CONTROL SECTION)

Опоры тормозных цилиндров

Деталь по исходному IPL: C75C3-7 · Количество: 2L+2R

В перечне по две левые и правые опоры C75C3-7; расположение — по сборочному листу.

Сверить со строкой IPL
BRAKE CYLINDER SUPPORT

Нижний шарнир цилиндра

Деталь по исходному IPL: AN3-11 · Количество: 2

Болты AN3-11 относятся к нижнему шарниру главных тормозных цилиндров, показанному на FF-04.

Сверить со строкой IPL
BOLT (see pick list CONTROL SECTION)

Примерка нижних опор

Деталь по исходному IPL: AN3-5A

Соедините опору с нижней частью главного цилиндра болтом. Затем установите опору на канал с Cleco.

Сверить со строкой IPL
BOLT Bolt the brake cylinder support at the bottom of the master cylinder. Cleco the brake cylinder support to the channel.

Проверка отверстий пола

Деталь по исходному IPL: LS75F10-3 · Количество: 1

Пометьте верхнюю сторону обшивки пола LS75F10-3 (в тексте IPL напечатано SL75F10-3). Вырез вдоль передней кромки должен находиться слева, со стороны пилота. Приложите педальный узел к обшивке и проверьте совпадение отверстий пола и канала для опор цилиндров; отметьте отверстия под болты.

Сверить со строкой IPL
CABIN FLOOR SKIN Mark the top side of the cabin floor skin SL75F10-3. Check that the cutout or notch along the front edge of the skin is on the left (pilot side). Hold the rudder pedal assembly on the cabin floor skin to confirm the holes in the floor skin line up with the holes in the channel for the brake cylinder support. Also mark the holes for the bolts.

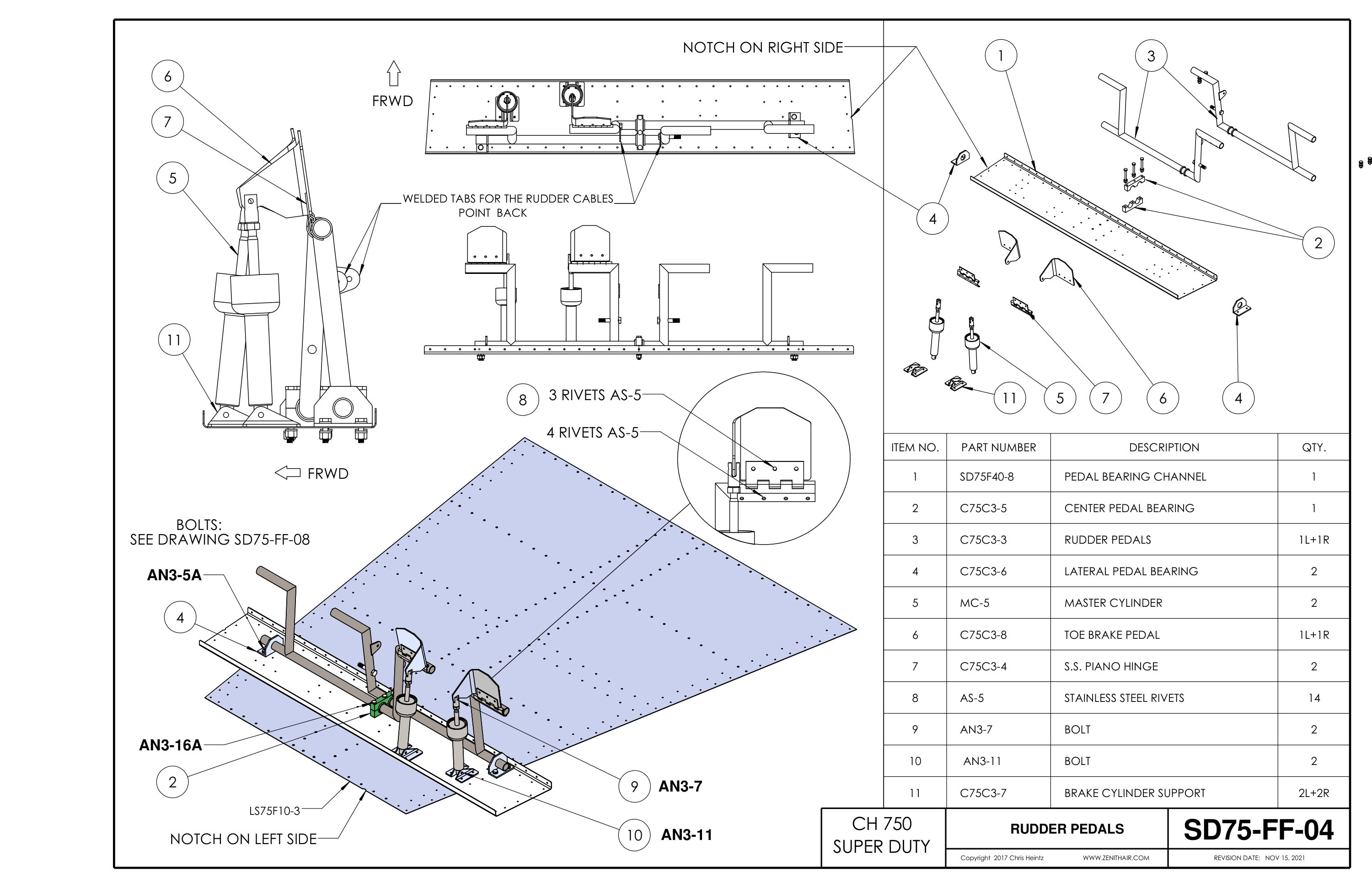

Сборочный чертёж SD75-FF-04

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.

Сборочный чертёж SD75-FF-04
