Иллюстрации и порядок сборки
Обозначение в альбоме
4 initial fit.JPGРедакции и порядок применения
IPL FF-02 · REVISION: DEC. 19, 2022. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Собственный лист SD75-FF-02 от 21.04.2021 использует косынки SD75F40-13 и упор SD75L3-1 (ссылка SD75-LL-01), а не старую пару LS75F9-3 / C75L3-1 и ссылку 750-LL-02 из IPL. Верхний ряд — два A5, ряды 2–5 — восемь болтов AN3 в упор.
Фраза IPL «все A5» неполна: таблица чертежа отдельно задаёт восемь A6. Распределение крепежа проверяется по изображению. Вертикальная полка боковой распорки C75F8-6 обращена вперёд.
Порядок установки по IPL
Верхний уголок
Деталь по исходному IPL: C75F9-2 · Количество: 1

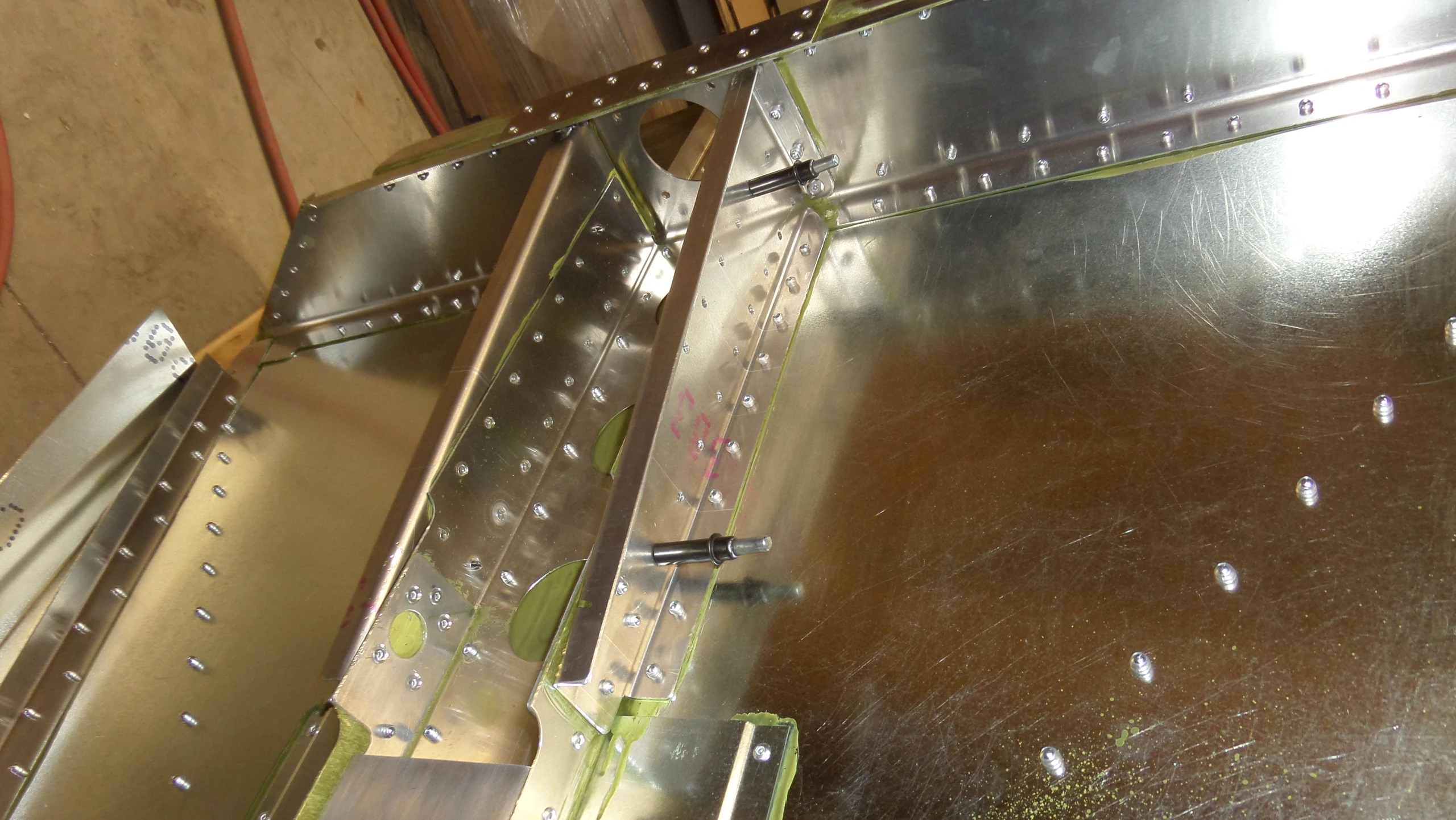

Сначала установите детали на собранную перегородку FF-01 с Cleco.
Сверить со строкой IPL
Передняя косынка
Деталь по исходному IPL: C75F9-1 · Количество: 1
Установите косынку с Cleco.
Сверить со строкой IPL

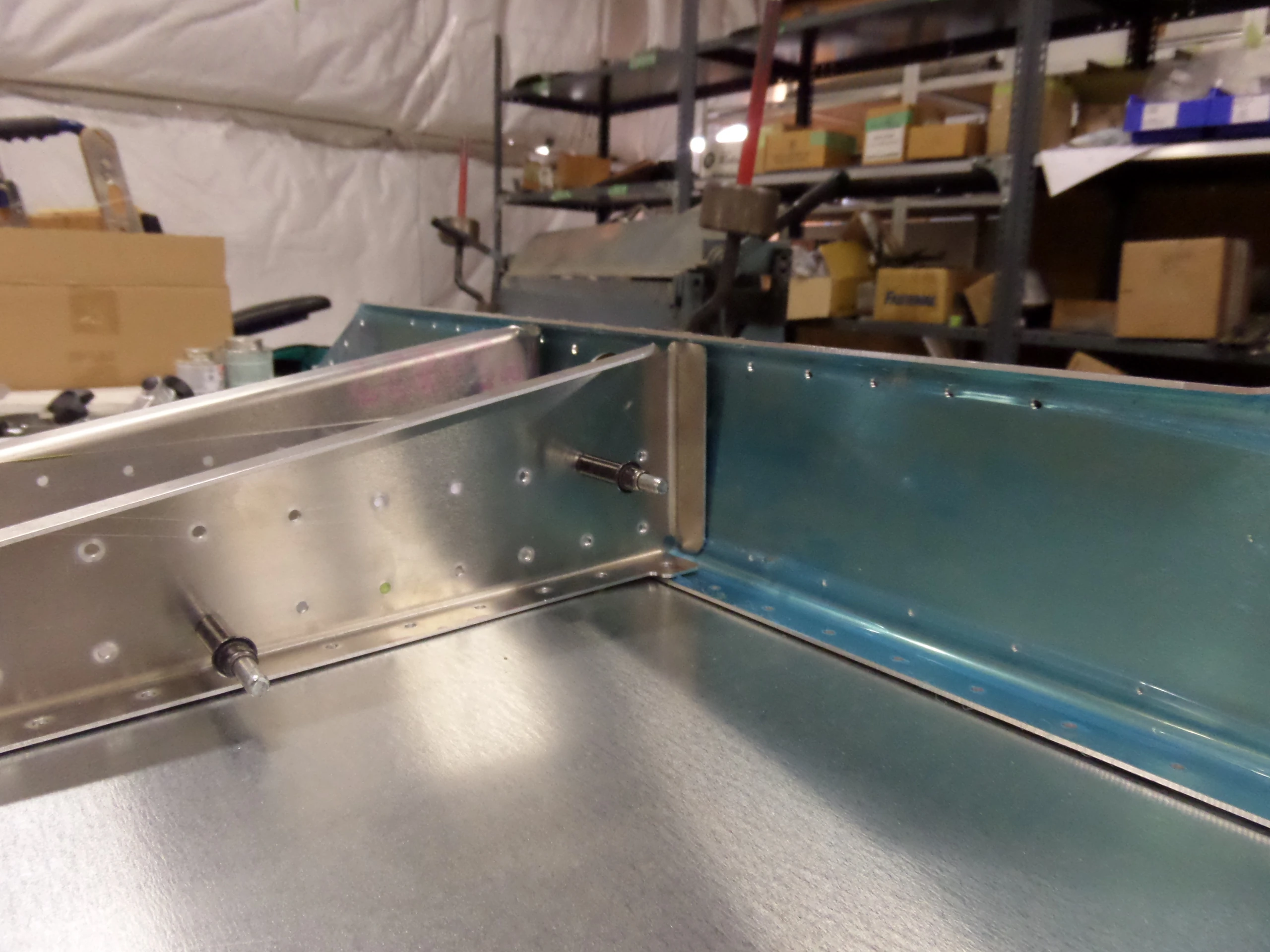

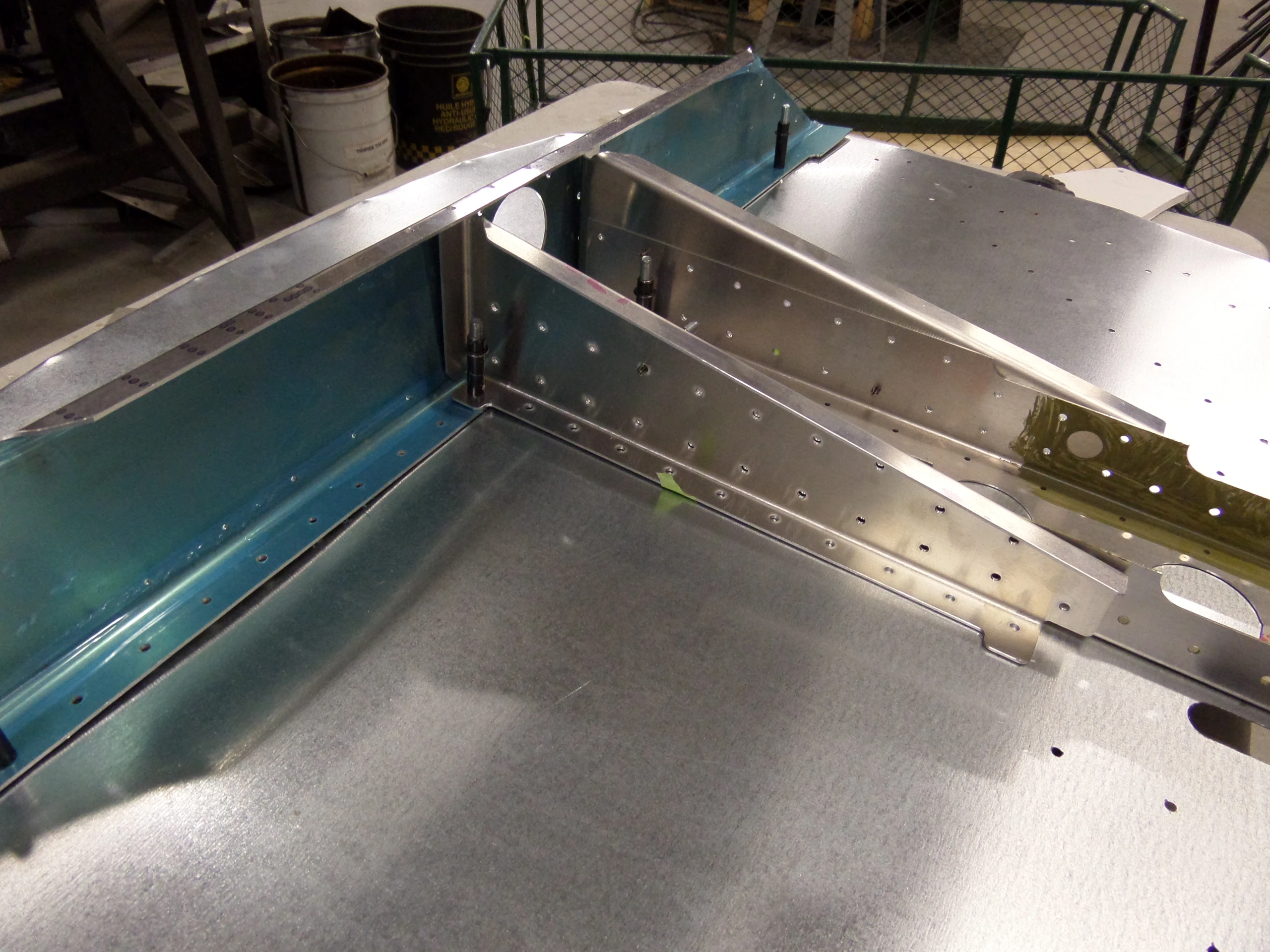

Боковые распорки
Деталь по исходному IPL: C75F8-6 · Количество: 2

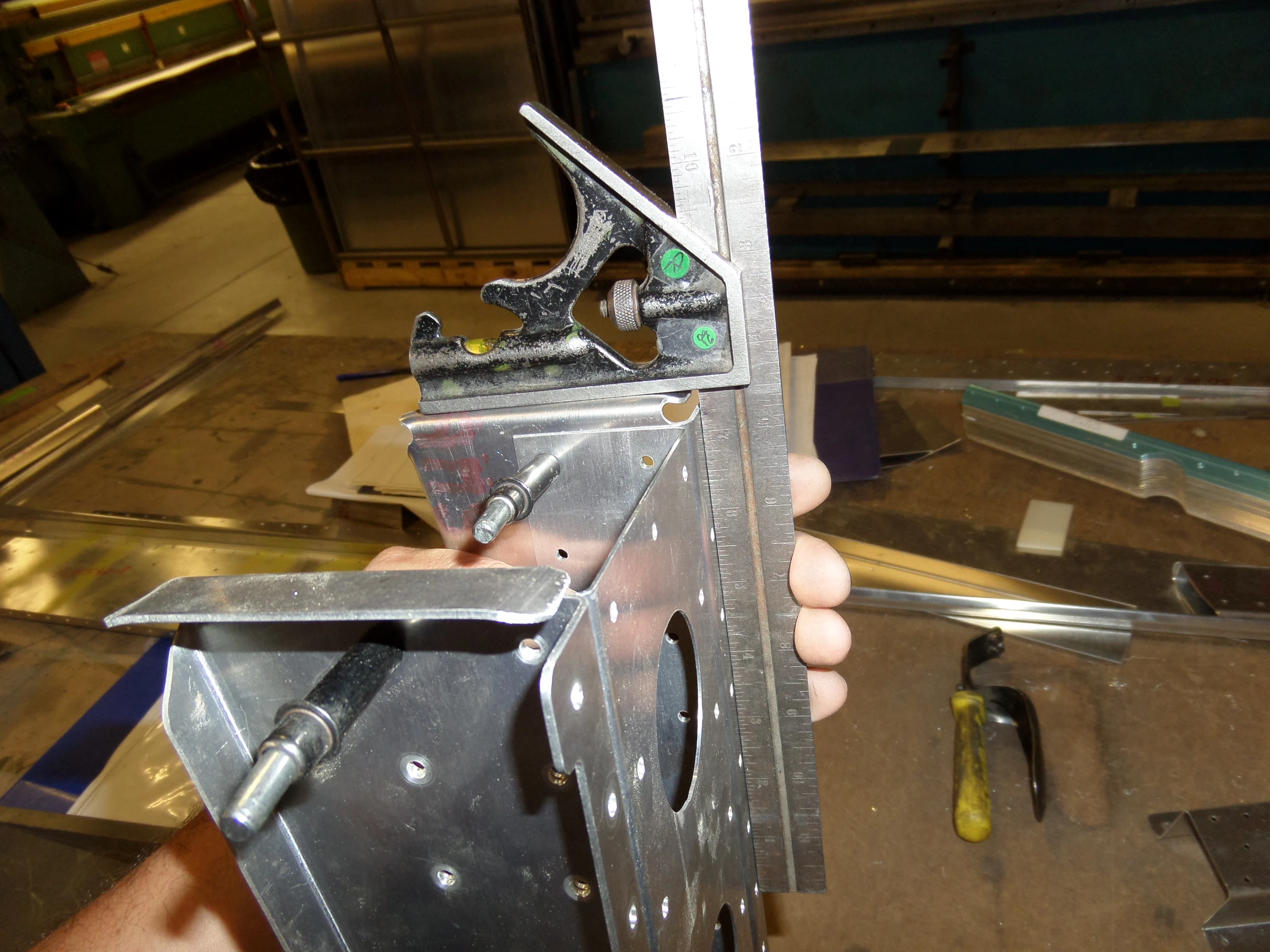

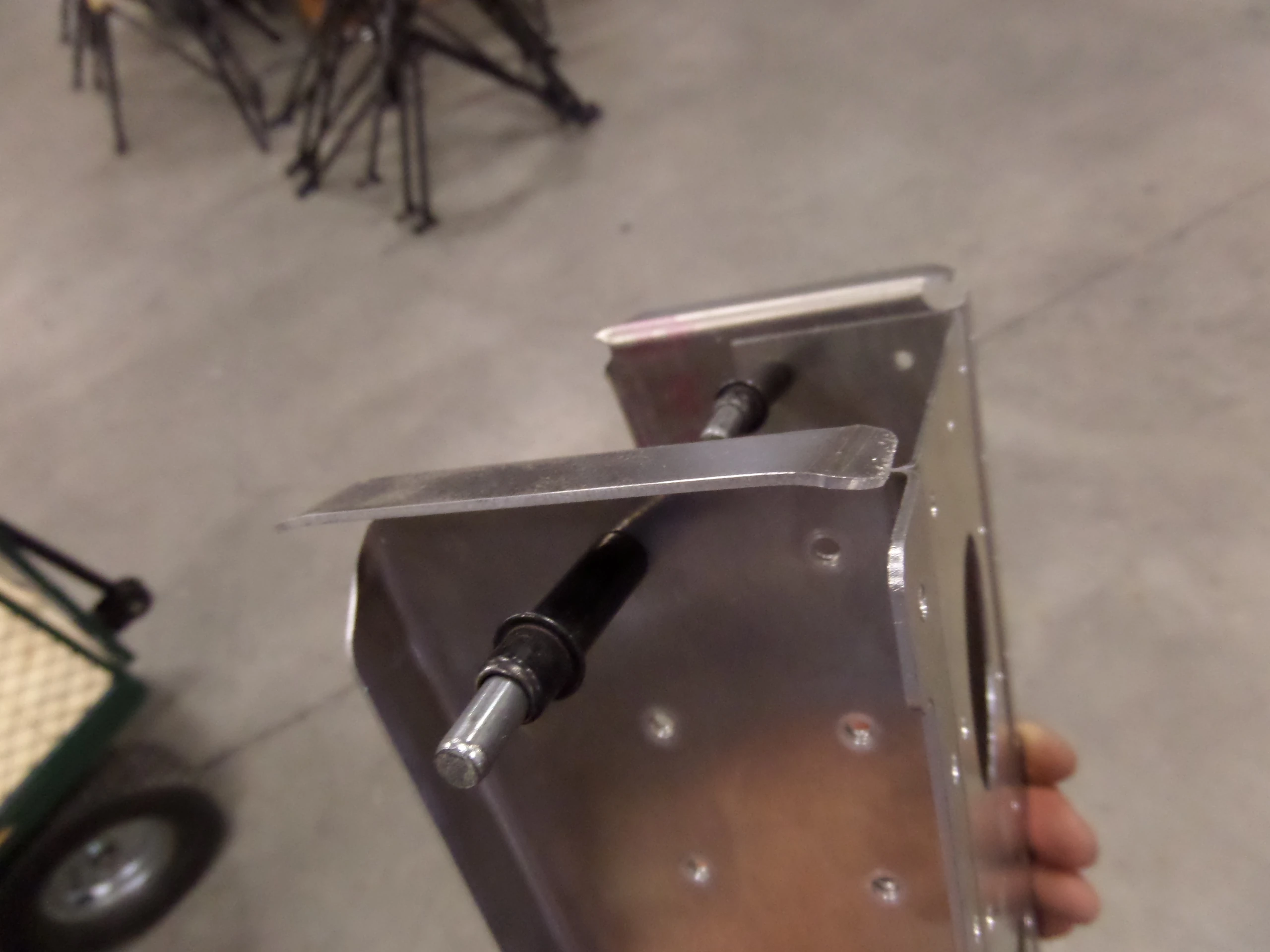

Соедините распорки Cleco. Вертикальная полка C75F8-6 направлена вперёд, согласно поправке к чертежу.
Сверить со строкой IPL

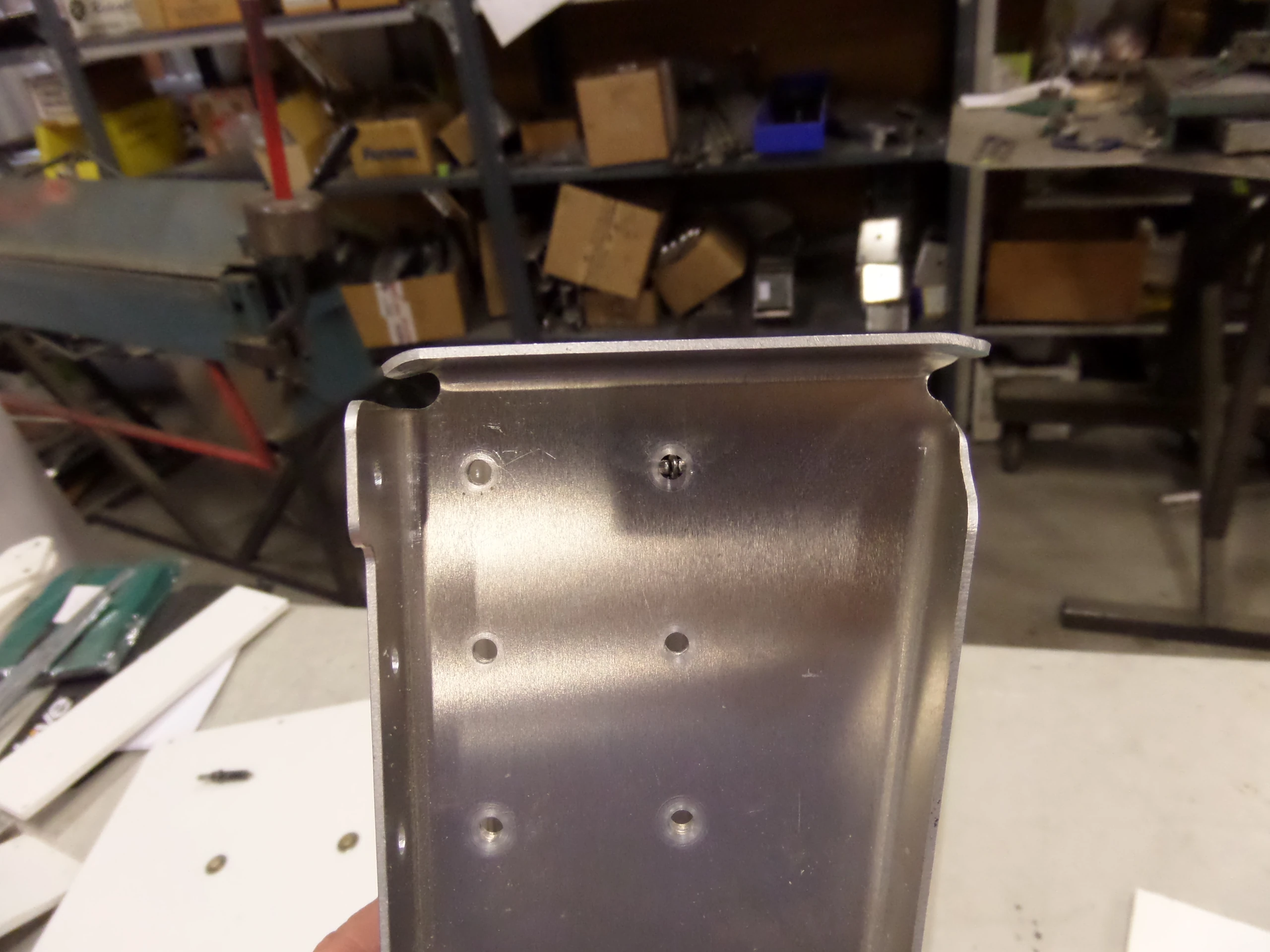

Косынки передней стойки
Деталь по исходному IPL: LS75F9-3 · Количество: 1L+1R
Закрепите косынки Cleco. По старому IPL ряды 2, 3, 4, 5 затем соединяются болтами с верхним упором C75L3-1, со ссылкой 750-LL-02. Для SD применяйте уточнённые обозначения SD75F40-13 и SD75L3-1 и собственный SD75-LL-01, как показано выше.
Сверить со строкой IPL
Центральная накладка
Деталь по исходному IPL: LS75F9-5 · Количество: 1
Установите центральную накладку перегородки Cleco.
Сверить со строкой IPL
Крышки направляющей
Деталь по исходному IPL: C75F8-8 · Количество: 1L+1R
Закрепите левую и правую крышки Cleco.
Сверить со строкой IPL
Верхний подшипник
Деталь по исходному IPL: C75F9-6 · Количество: 1
Установите верхний подшипник Cleco.
Сверить со строкой IPL
Болты подшипника
Деталь по исходному IPL: AN3-6A · Количество: 4
Под головки двух задних болтов AN3-6A установите шайбы. В группе всего четыре болта.
Сверить со строкой IPL
Клёпка: проверить отдельные группы
Деталь по исходному IPL: A5
В IPL написано «все заклёпки A5». На собственном листе FF-02 дополнительно указаны восемь A6; распределение отверстий и крепежа проверяйте по чертежу, не заменяйте A6 на A5.
Сверить со строкой IPL

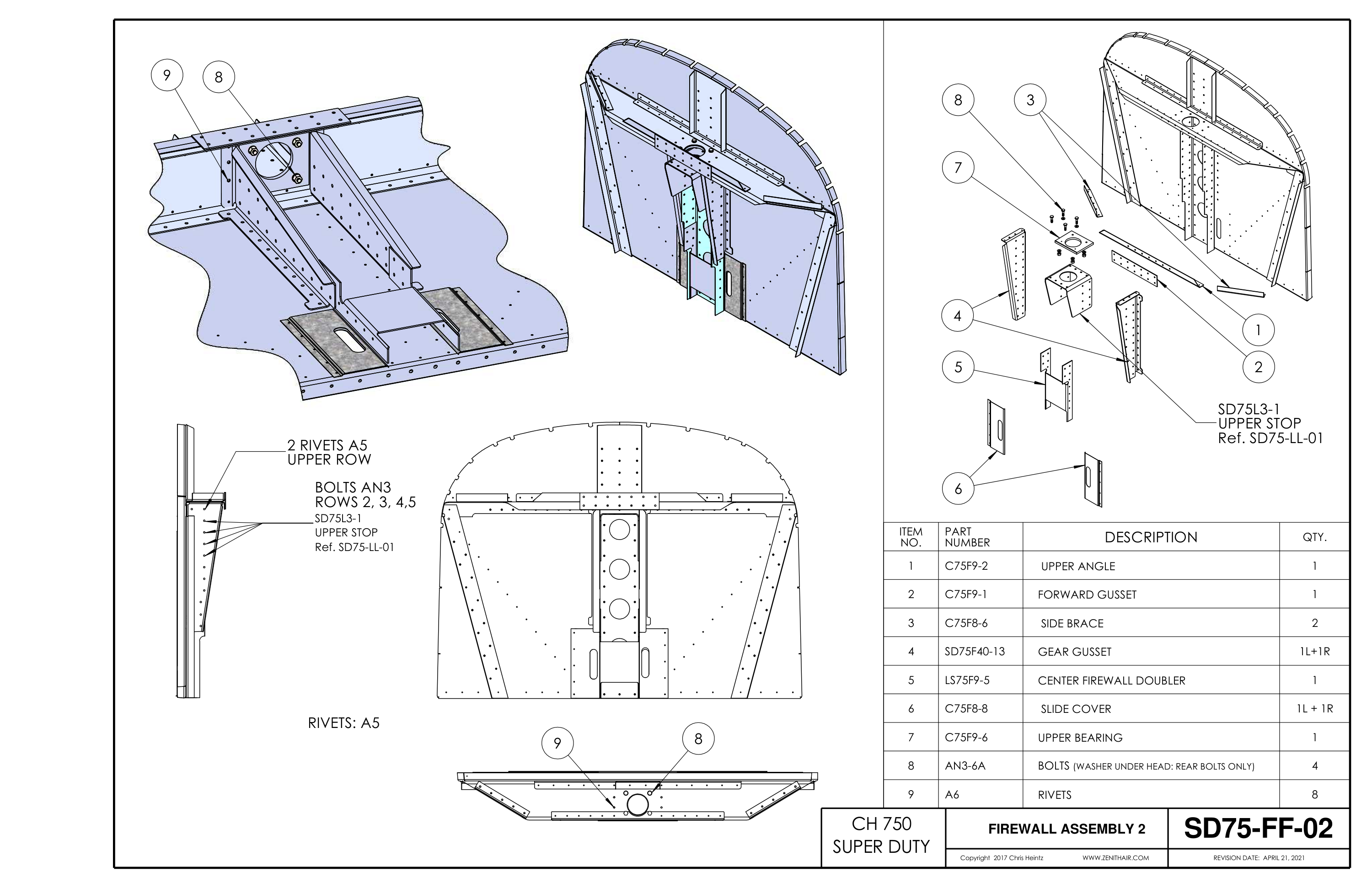

Сборочный чертёж SD75-FF-02
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
