Иллюстрации и порядок сборки

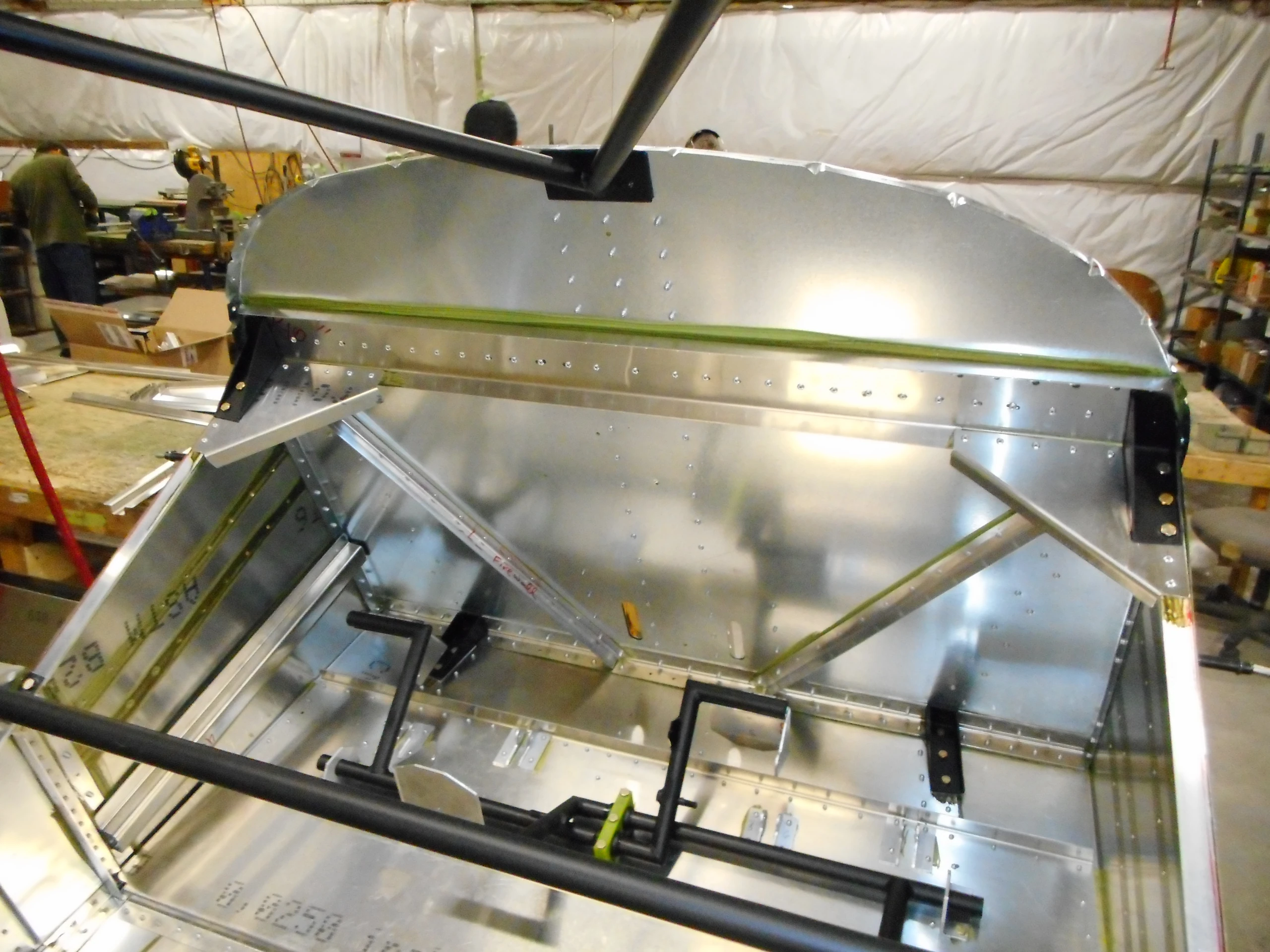

Другие общие виды узла (16)
Редакции и порядок применения
IPL FF-01 · REVISION: JAN 28, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Лист SD75-FF-01 от 11.12.2019 и журнал заменяют центральный усилитель SD75F40-14 на LS75F9-4. Диагональ на чертеже — LS75F8-10; в IPL напечатано LS75FF8-10. Дополнительную строку IPL SD75F8-5 не считайте доказательством новой детали: сверьте комплект с применимым листом.
Сначала соедините все детали Cleco и проверьте сопряжение. Головки A5 находятся спереди перегородки; отдельные A6 относятся к следующему листу FF-02. Неоднозначная фраза старого IPL о нахлёсте нижнего усилителя не заменяет изображение узла.
Порядок установки по IPL

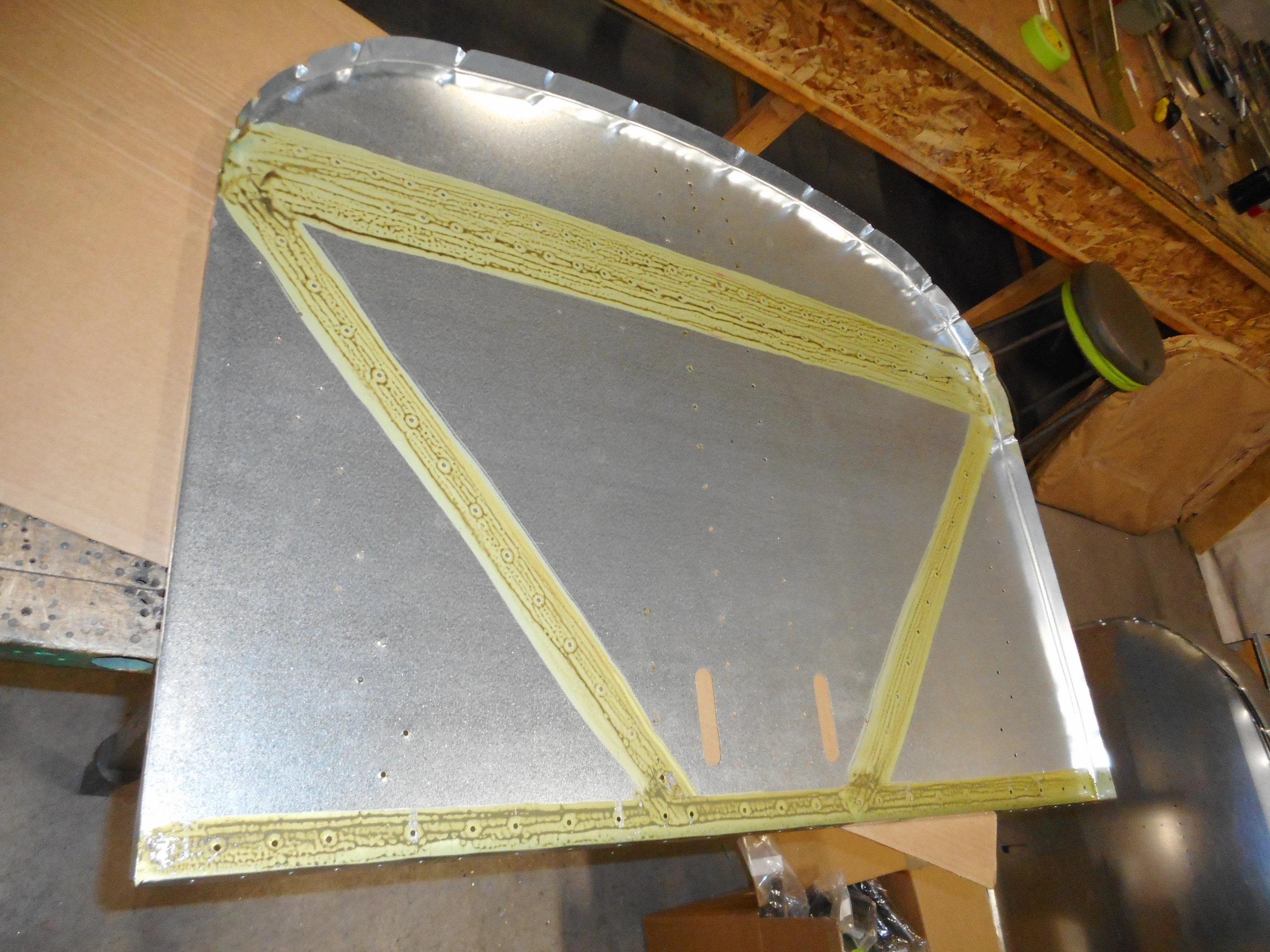

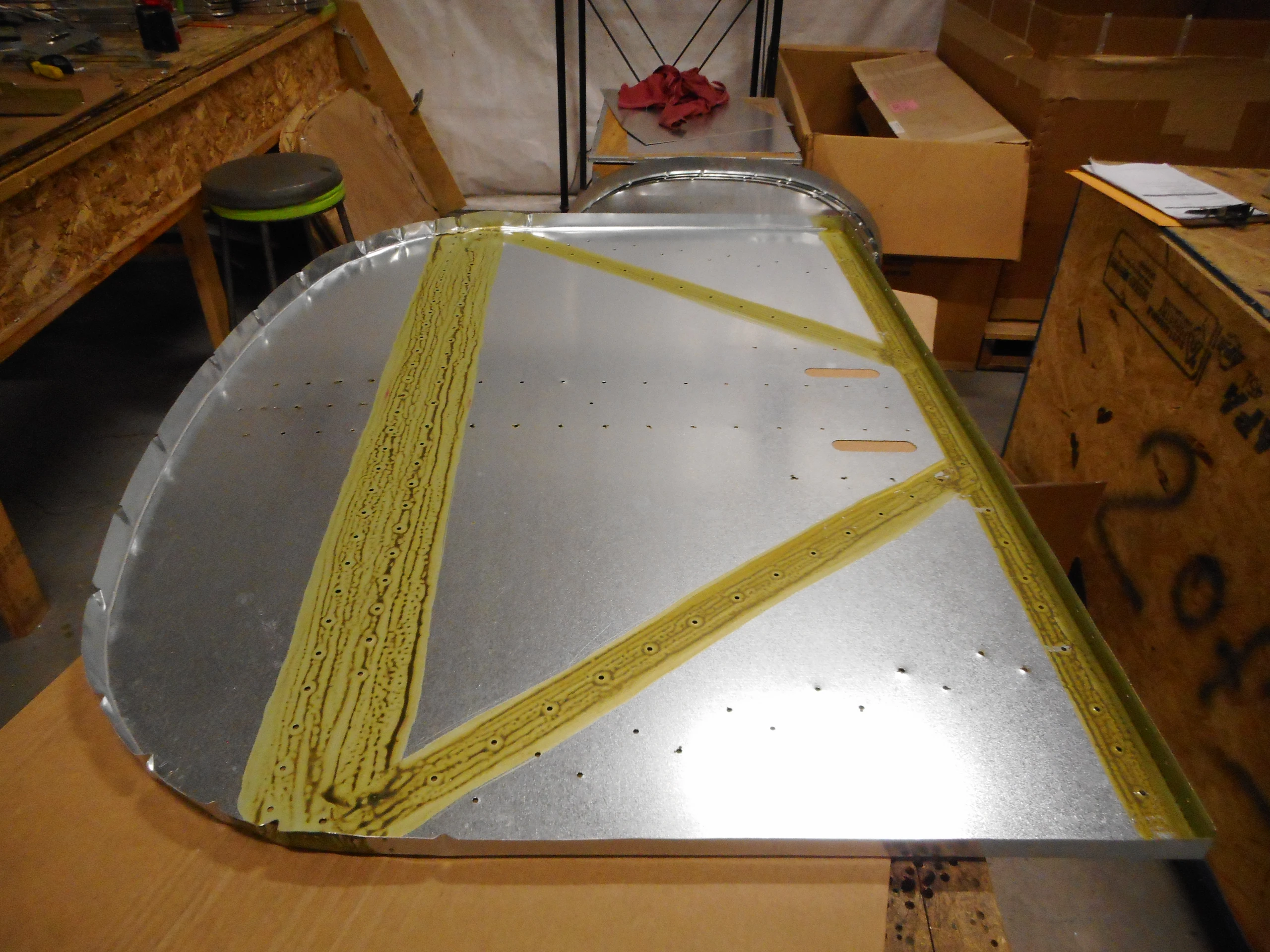

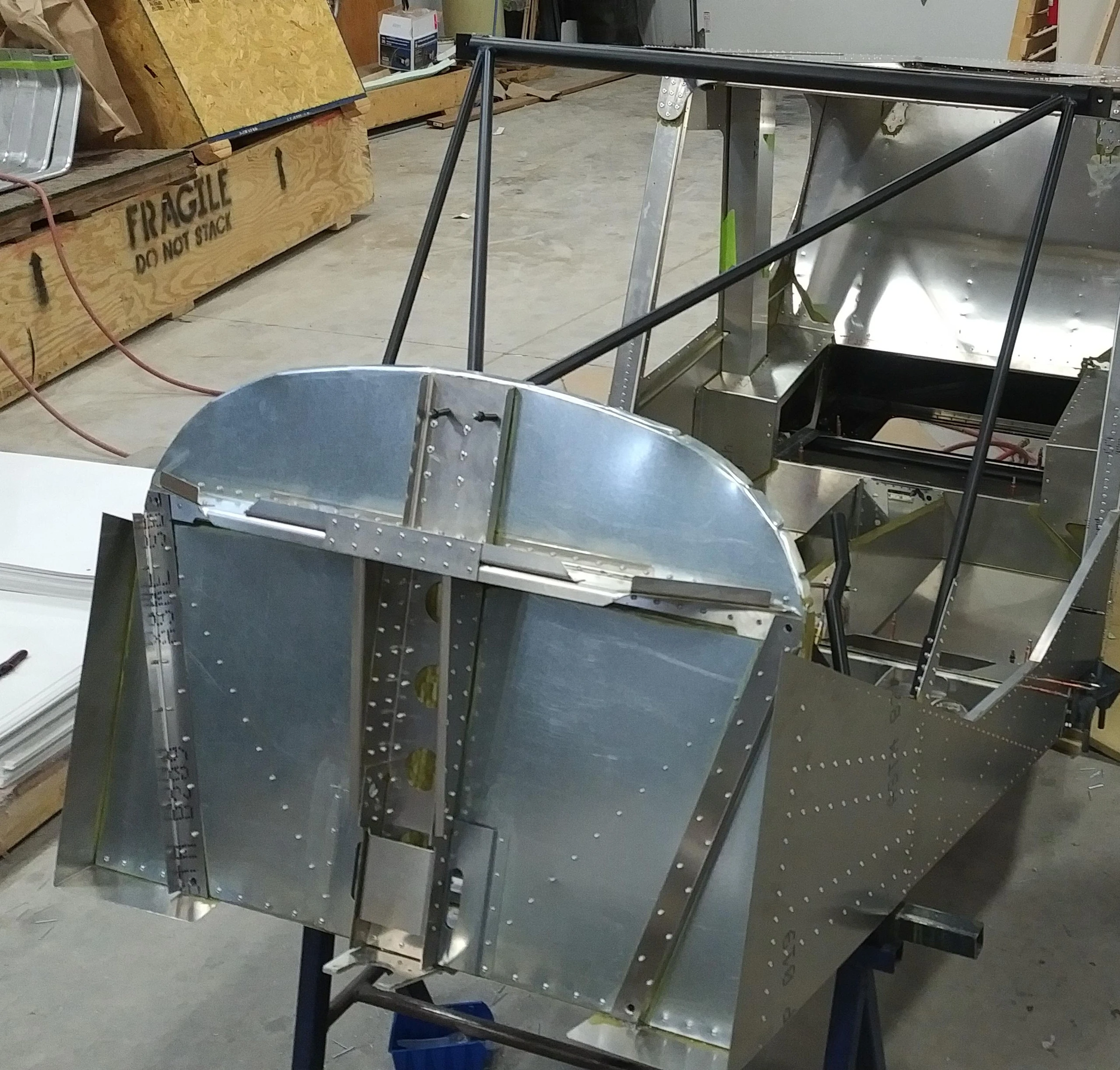

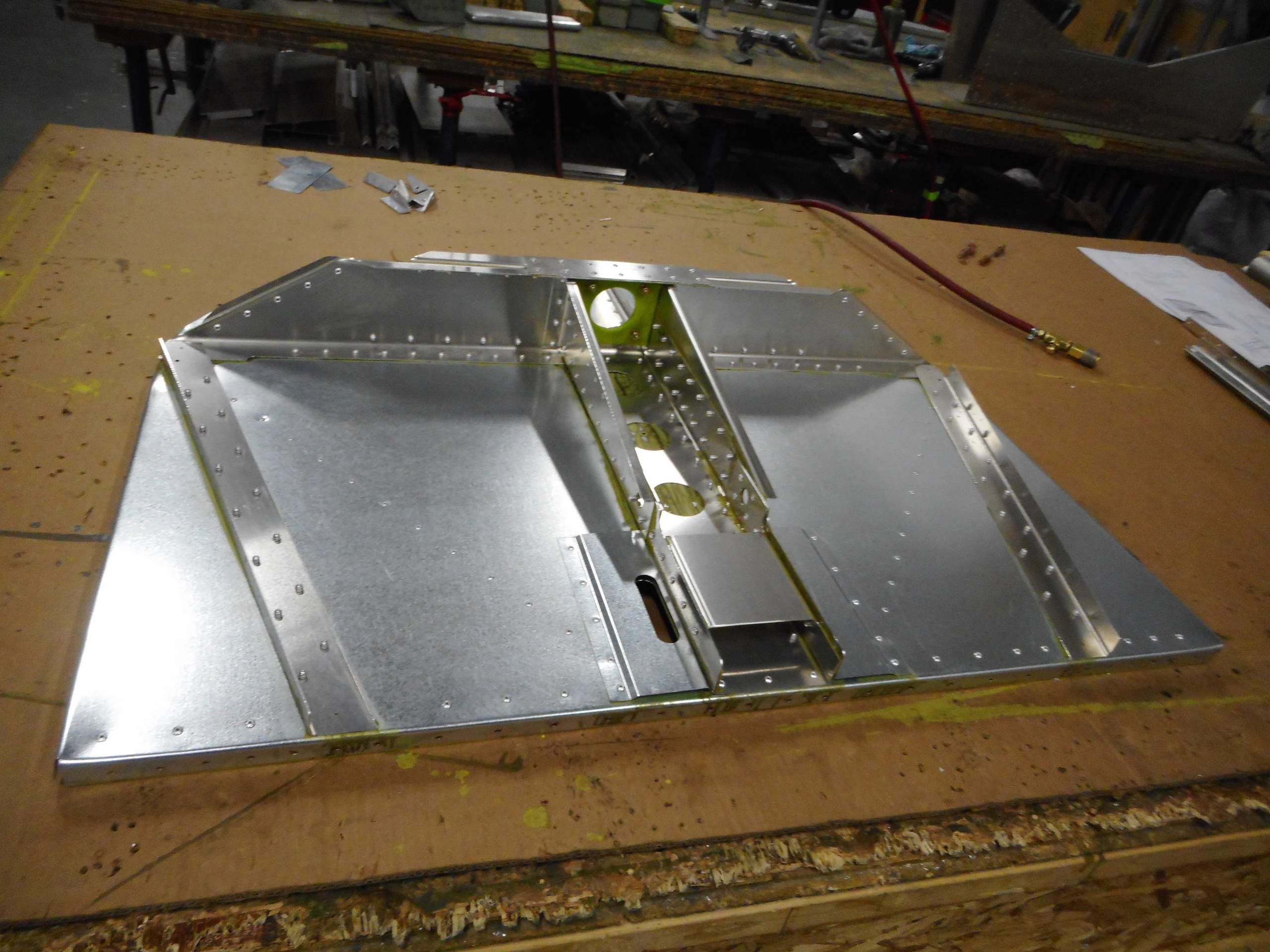

Примерка противопожарной перегородки
Деталь по исходному IPL: SD75F40-4 · Количество: 1
У перегородки для двигателя большой мощности нижние углы прямоугольные. Сначала установите все детали на перегородку с Cleco, затем выполняйте клёпку.
Сверить со строкой IPL

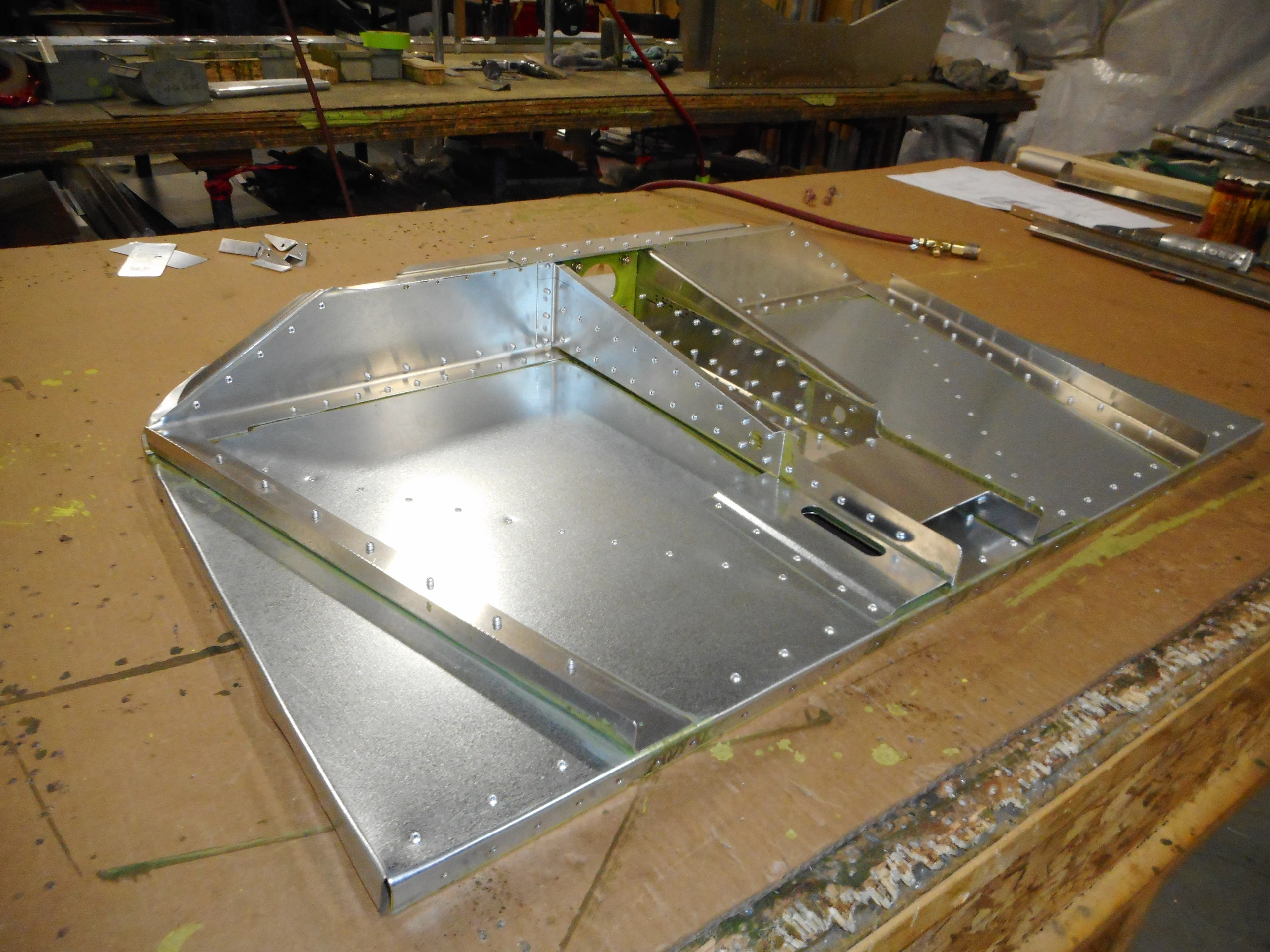

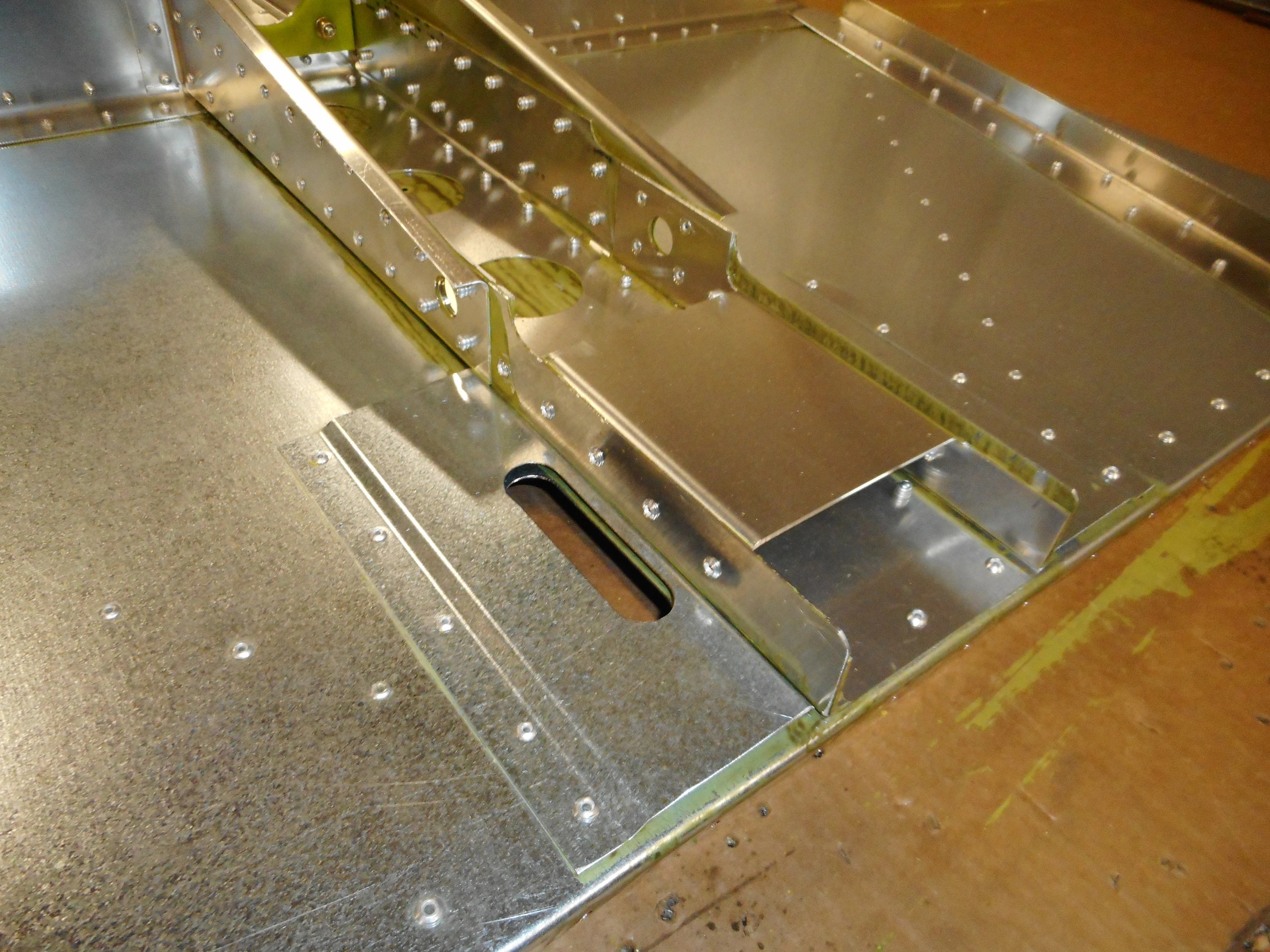

Нижнее усиление перегородки
Деталь по исходному IPL: SD75F40-5 · Количество: 1
Отогнутая полка направлена вниз. В исходной строке также повторено: нижний конец перекрывает нижний усилитель сверху. Поскольку строка относится к самому нижнему усилителю, этот нахлёст проверяется по сборочному чертежу, а не по буквальному повтору подписи.
Сверить со строкой IPL
Задняя накладка
Деталь по исходному IPL: SD75F40-6 · Количество: 1
Усиление с задней стороны перегородки. Расположение и соединение показаны на листе FF-01.
Сверить со строкой IPL

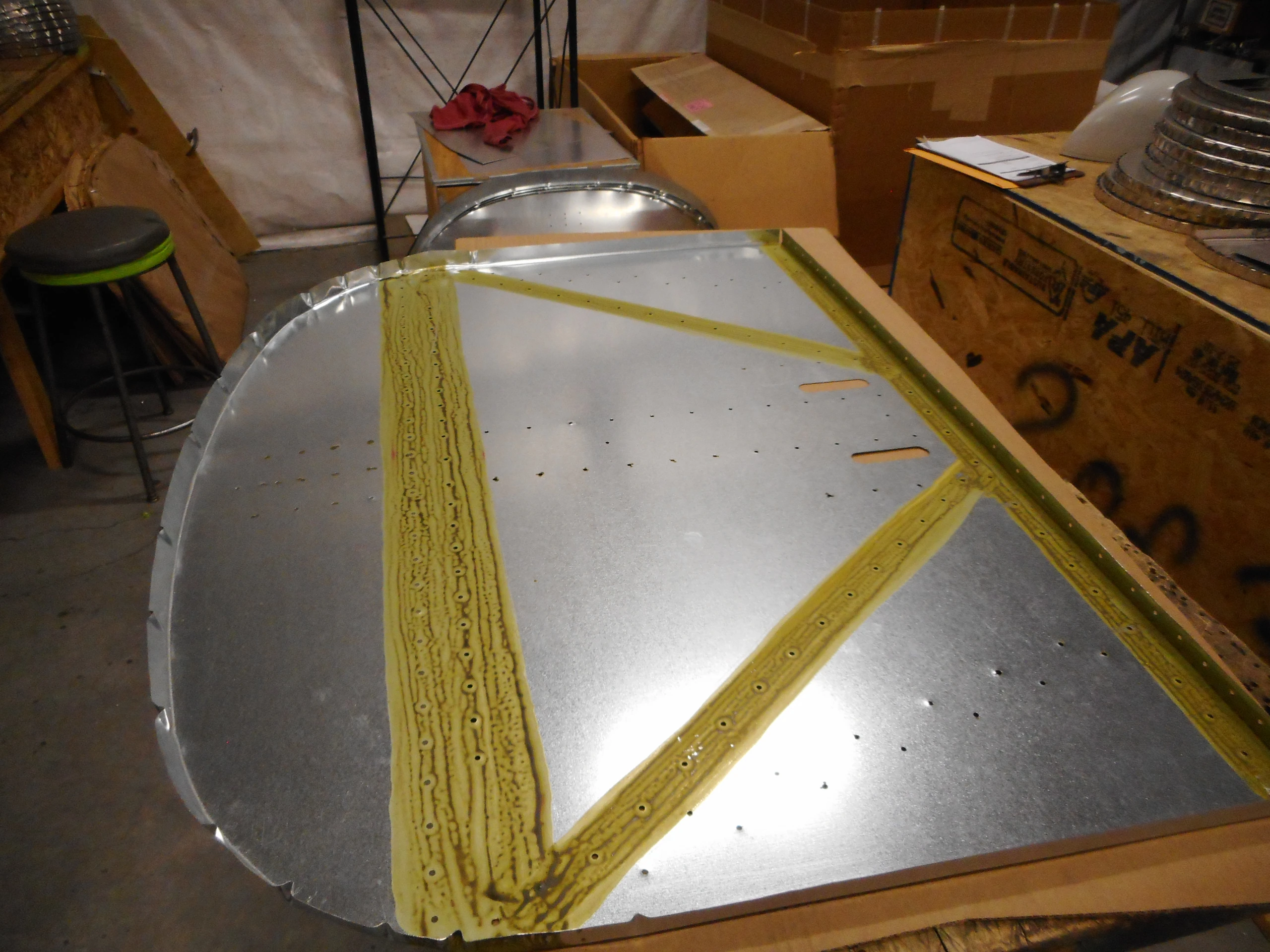

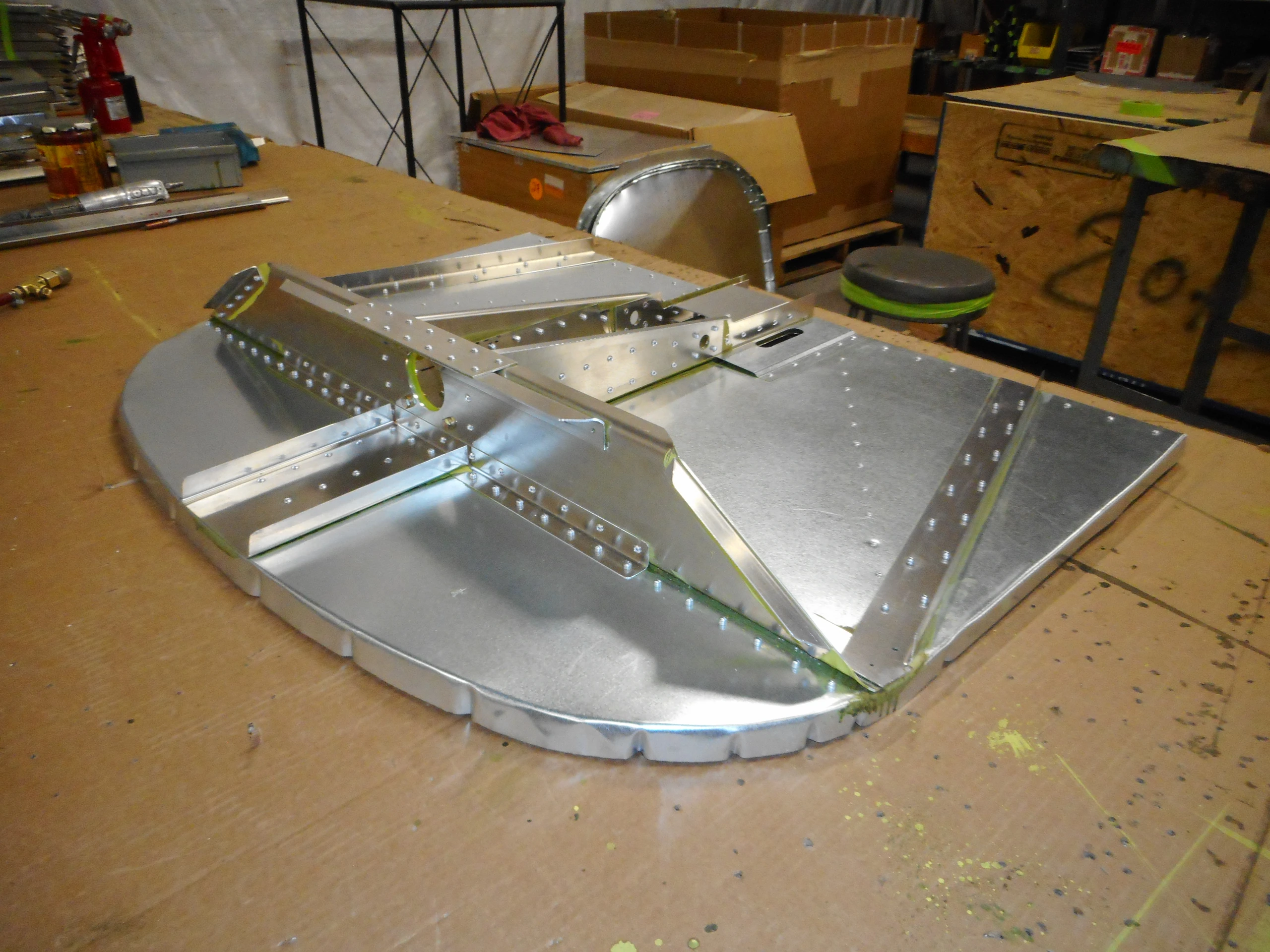

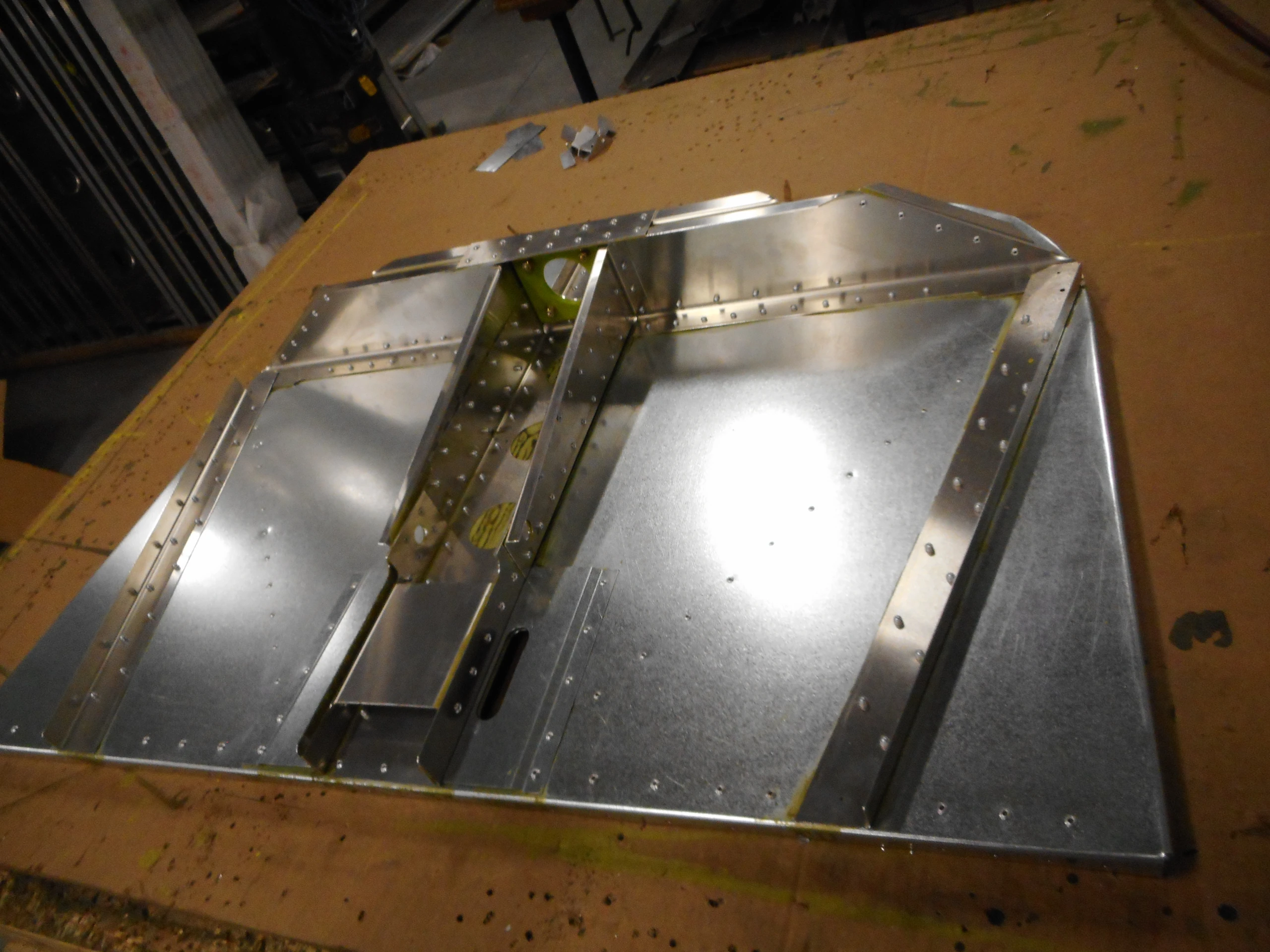

Диагональные уголки
Деталь по исходному IPL: LS75FF8-10 · Количество: 1L+1R
Нижние концы диагоналей перекрывают нижний усилитель сверху. Отогнутые полки направлены вниз.
Сверить со строкой IPL

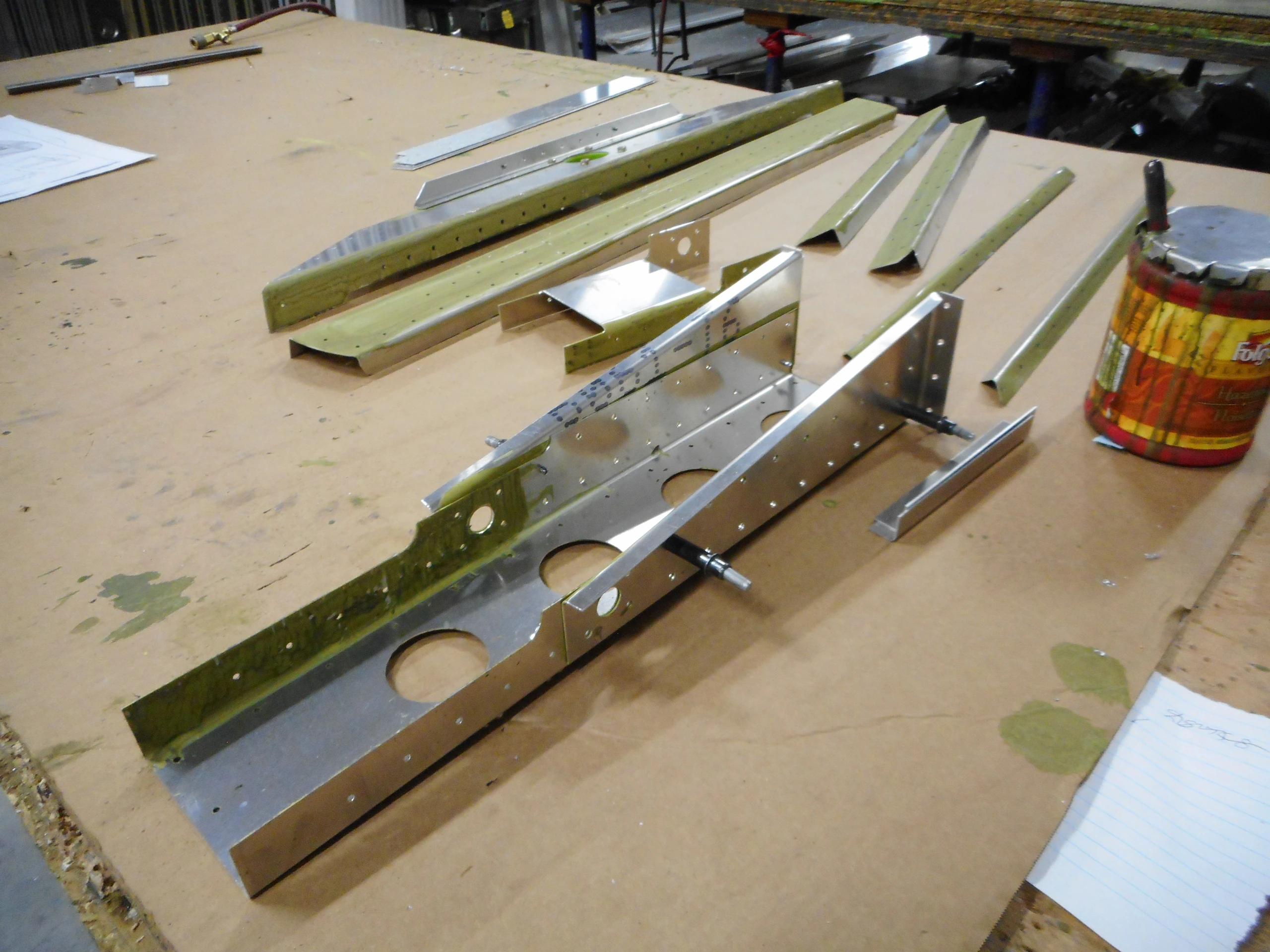

Верхнее усиление
Деталь по исходному IPL: C75F8-4 · Количество: 1
Соедините верхний усилитель с перегородкой Cleco.
Сверить со строкой IPL
Заднее усиление: строка старого IPL
Деталь по исходному IPL: SD75F8-5 · Количество: 1L
Установите Cleco через перегородку в заднее усиление. Применимость этой дополнительной строки SD75F8-5 проверяйте по комплекту и действующему FF-01.
Сверить со строкой IPL
Уголок перегородки и верхнего усилителя
Деталь по исходному IPL: LS75F8-9 · Количество: 1
Соедините уголок Cleco.
Сверить со строкой IPL
Верхний профиль перегородки
Деталь по исходному IPL: C75F9-7 · Количество: 1
Установите верхний профиль на Cleco.
Сверить со строкой IPL
Боковые усилители
Деталь по исходному IPL: C75F8-3 · Количество: 1L+1R
Соедините левый и правый усилители с перегородкой Cleco.
Сверить со строкой IPL

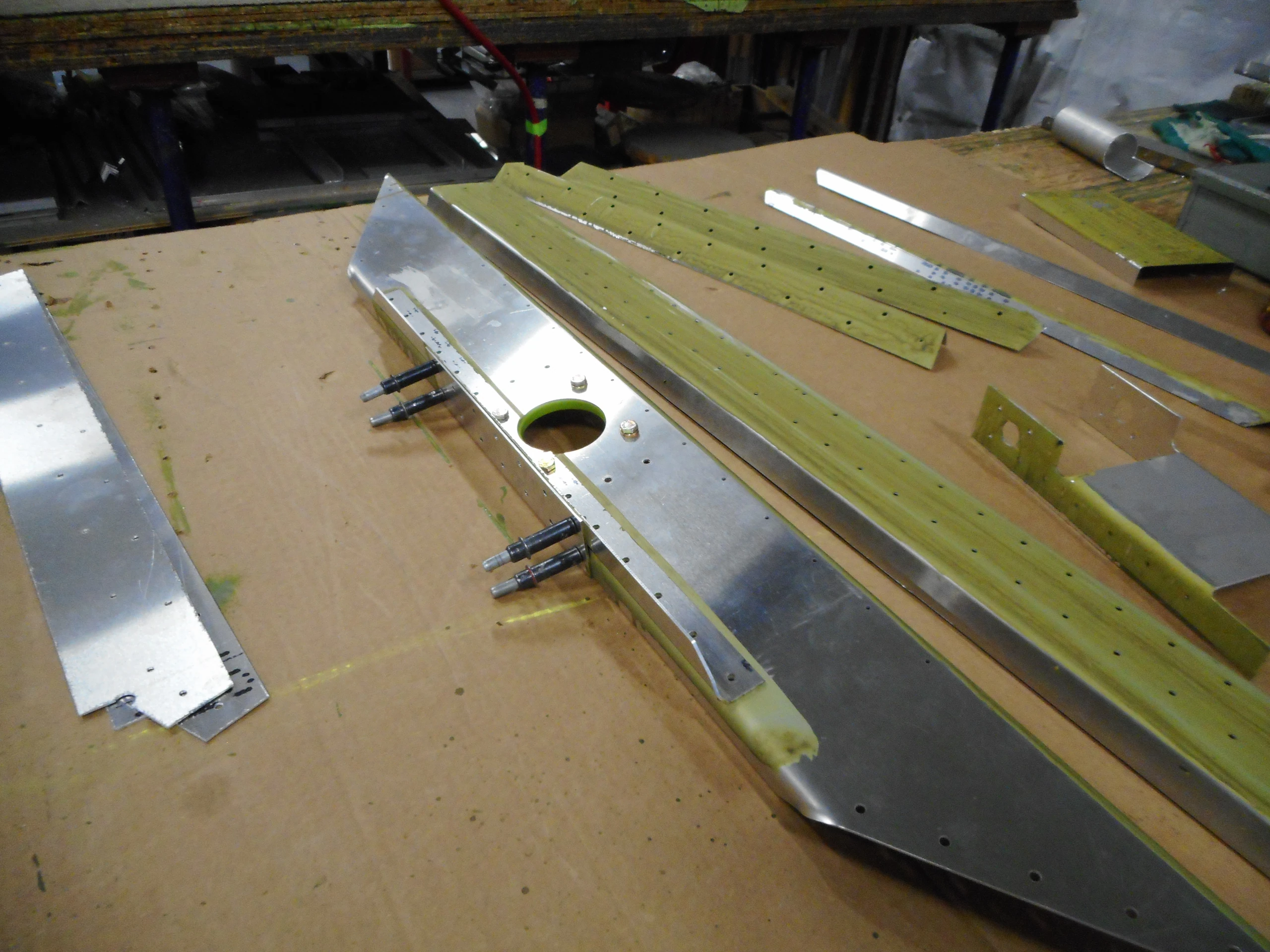

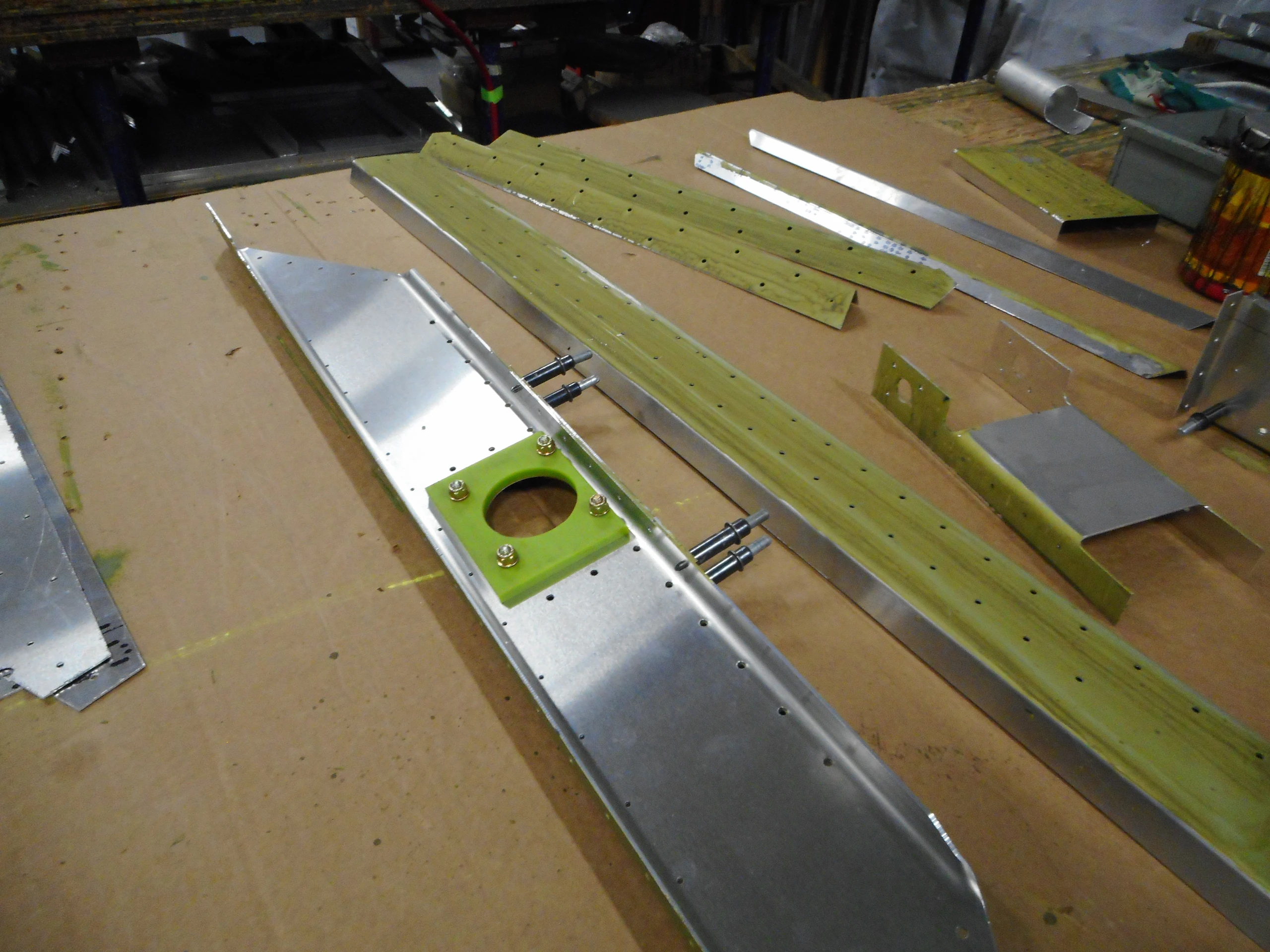

Центральный усилитель
Деталь по исходному IPL: SD75F40-14 · Количество: 1
Установите центральный усилитель с Cleco. Для действующего исполнения сверяйте замену SD75F40-14 на LS75F9-4, указанную выше.
Сверить со строкой IPL
Направление головок заклёпок
Деталь по исходному IPL: A5
Головки A5 должны находиться с передней стороны противопожарной перегородки.
Сверить со строкой IPL

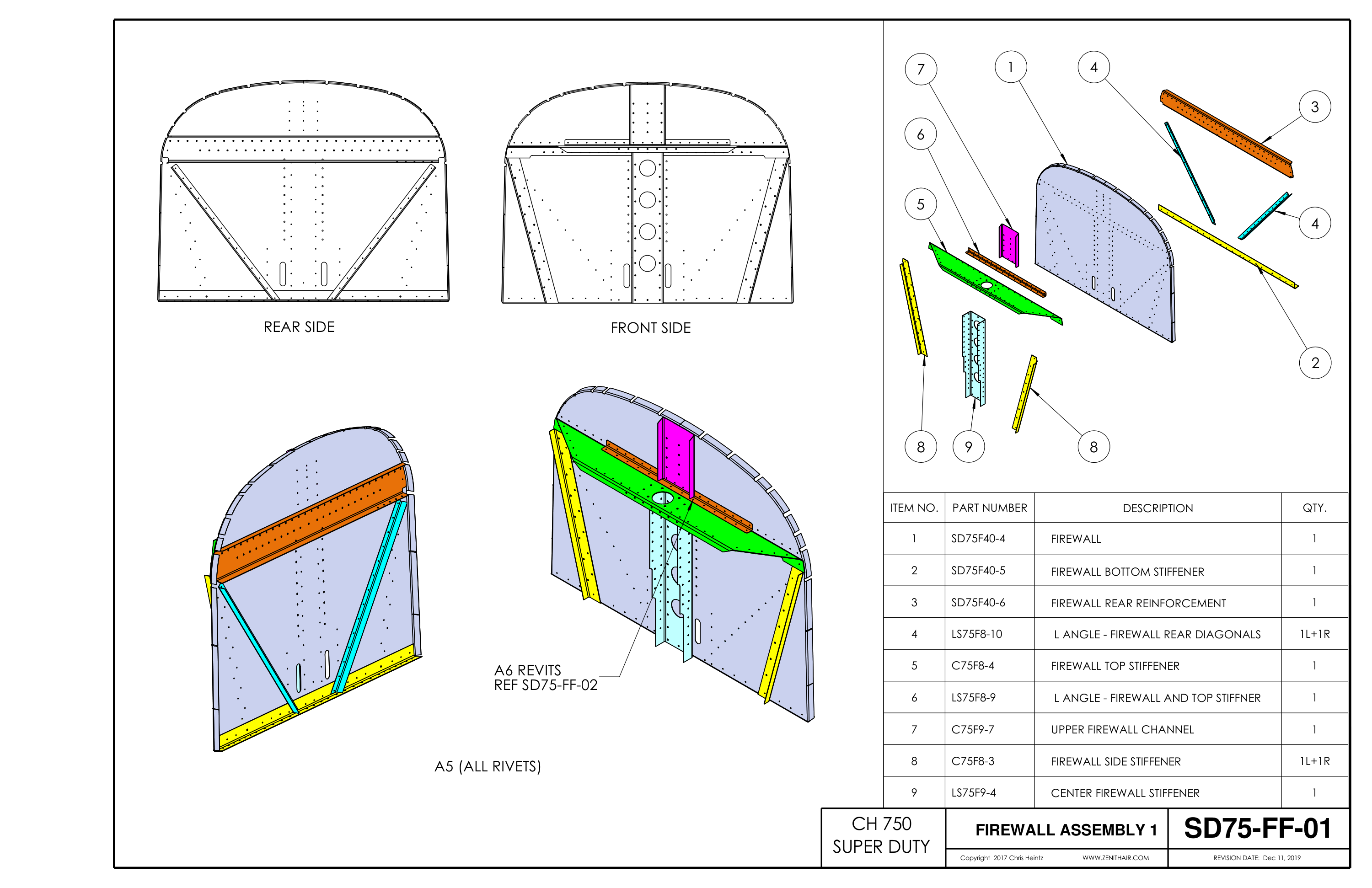

Сборочный чертёж SD75-FF-01
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
