Иллюстрации и порядок сборки
Редакции и порядок применения
IPL FC-03 · REVISION: DEC 2-2025. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Используется SD75-FC-03 от 02.12.2025. Узел крепления шасси обозначен SD75F14-3; LS75F14-3 в IPL относится к старой подписи. Винты групп 13 и 14 на чертеже AN525-416R12 с тонкой шайбой под самоконтрящейся гайкой; IPL ошибочно сохраняет AN525-416R9.
Количество болтов позиции 10 на новом листе — шесть, а в старом IPL — десять. Для позиций 5, 6, 7, 10, 11 и 12 показаны шайбы под головками. У позиции 9 IPL требует шайбу, чертёж не повторяет это указание: уточняйте применимую комплектацию, не убирайте шайбы по умолчанию.
Порядок установки по IPL

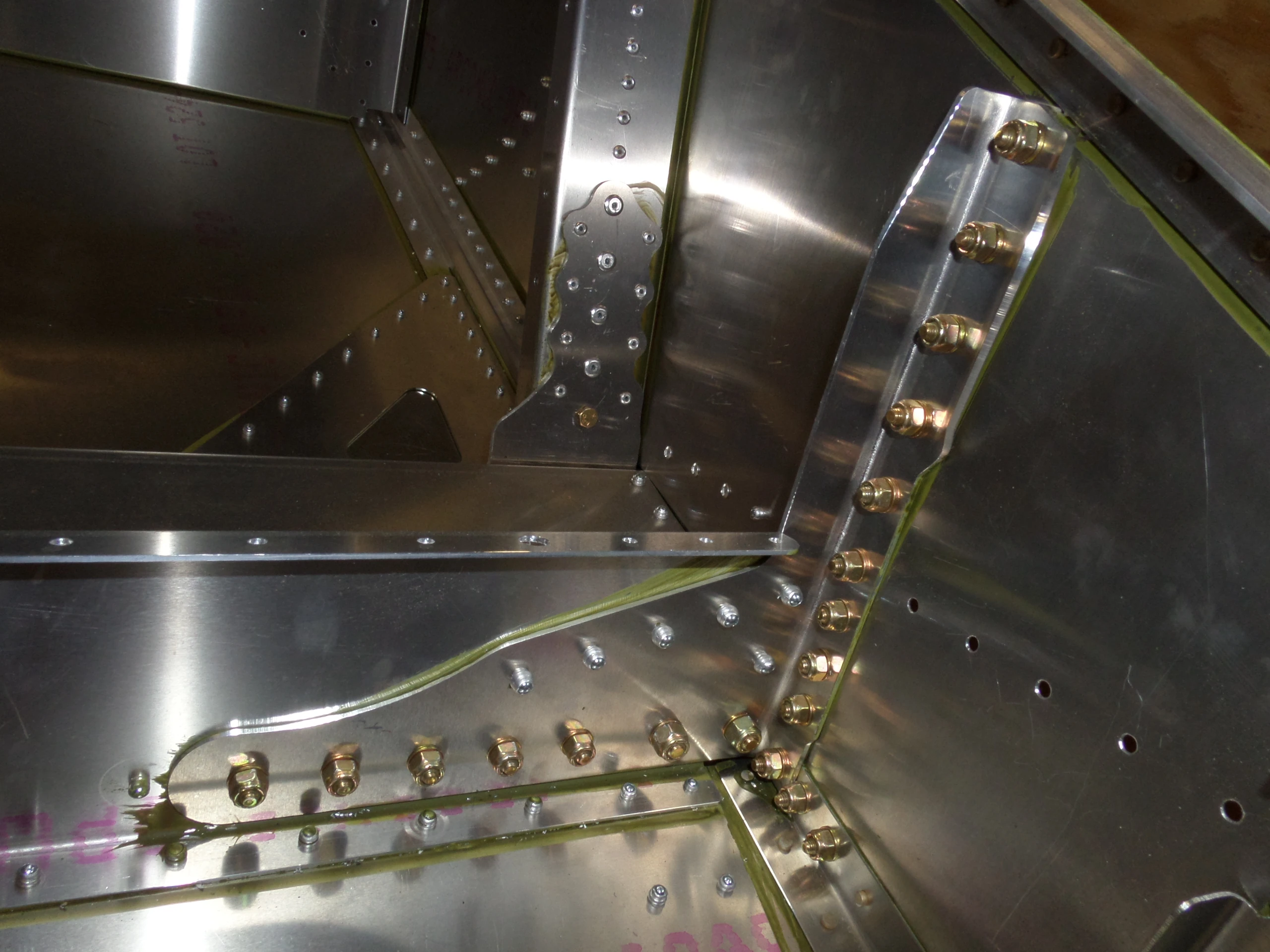

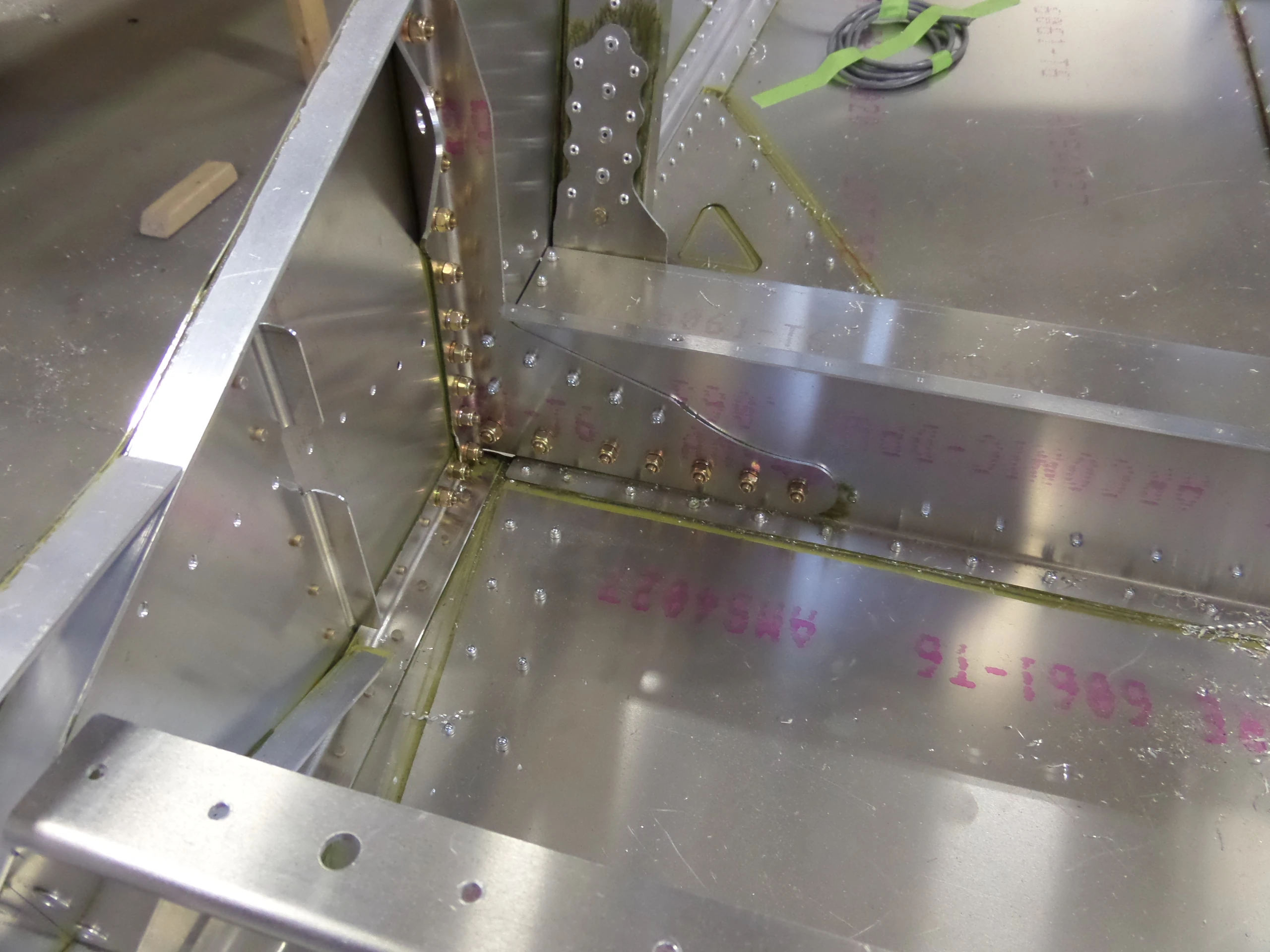

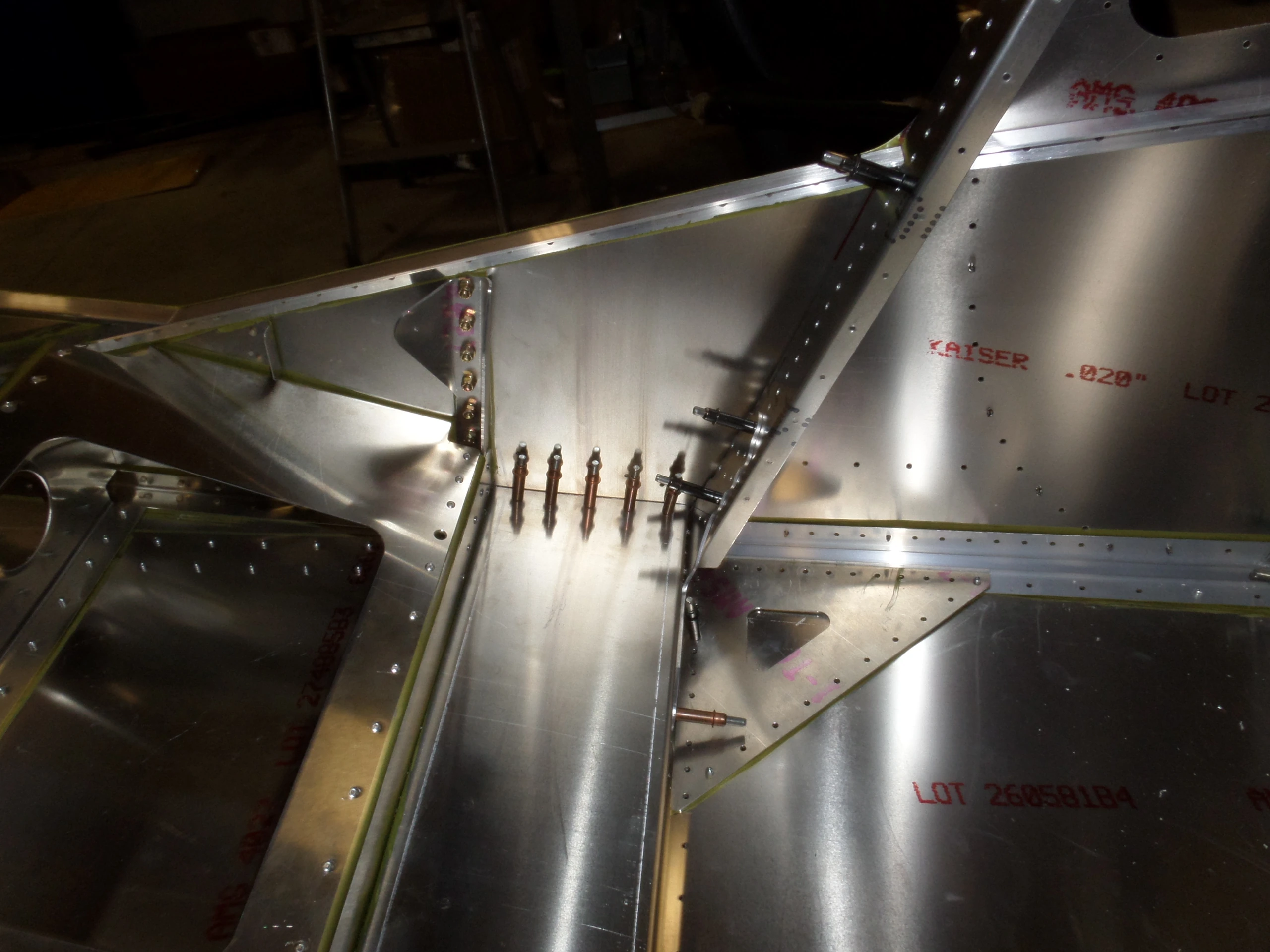

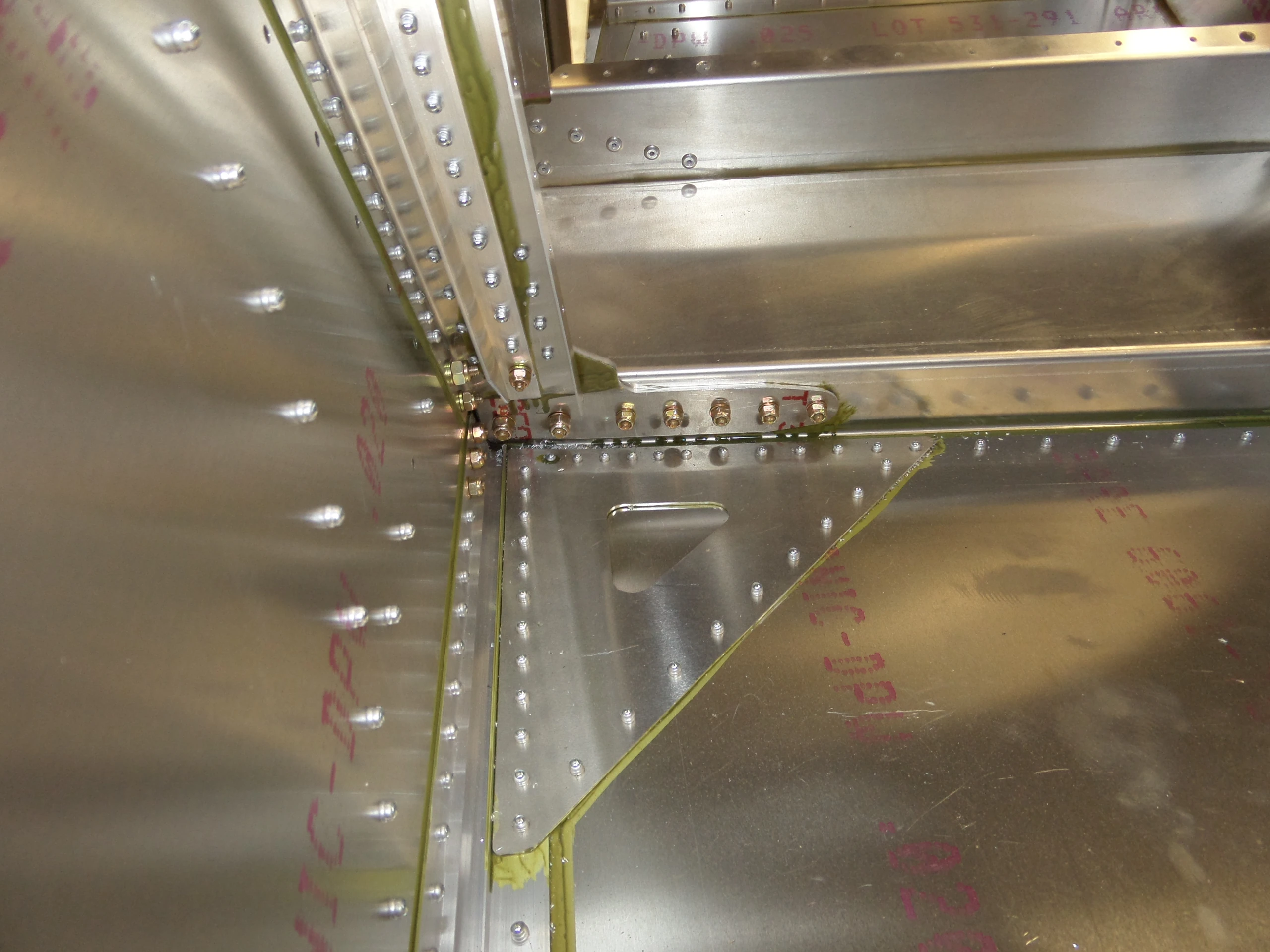

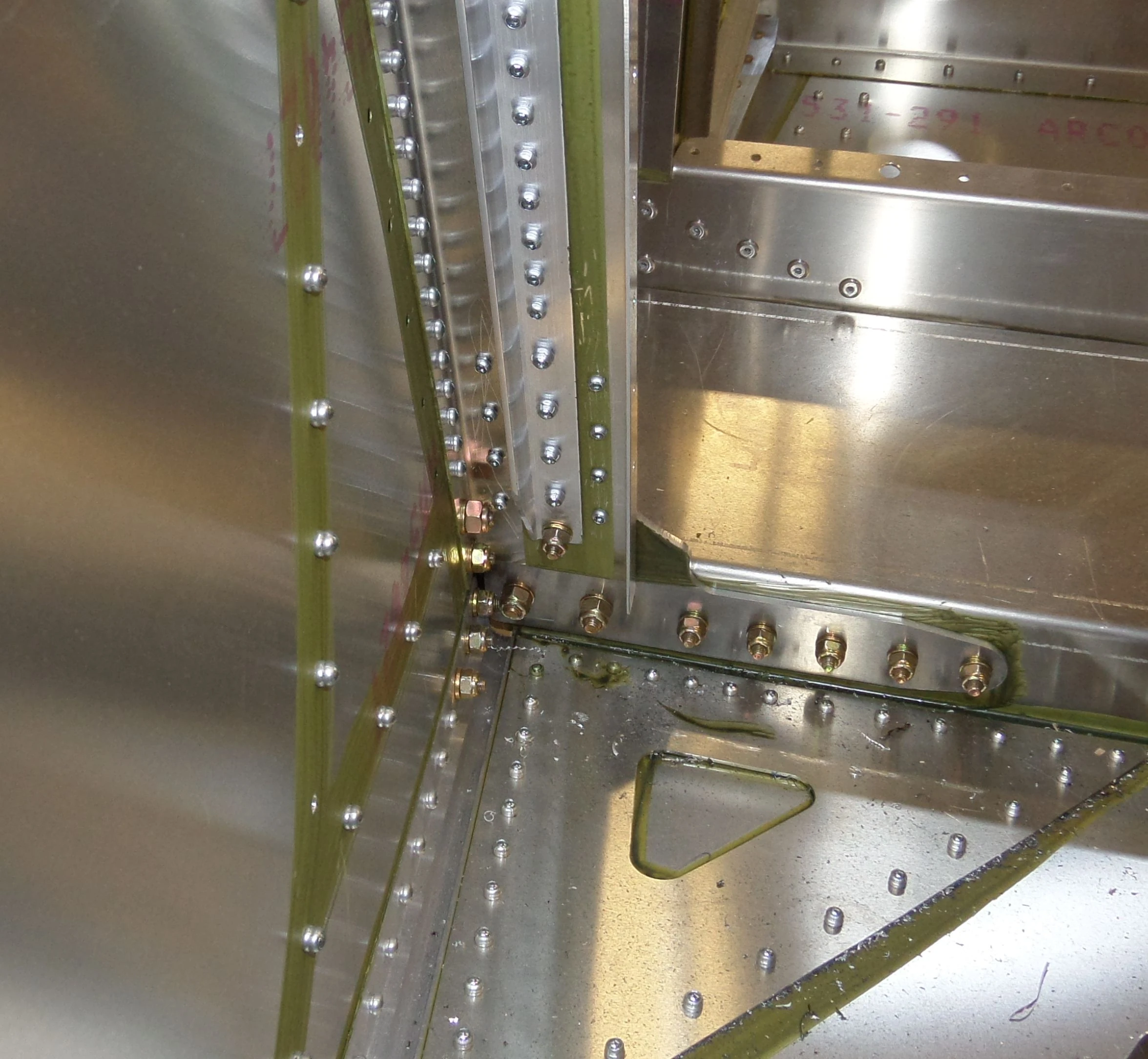

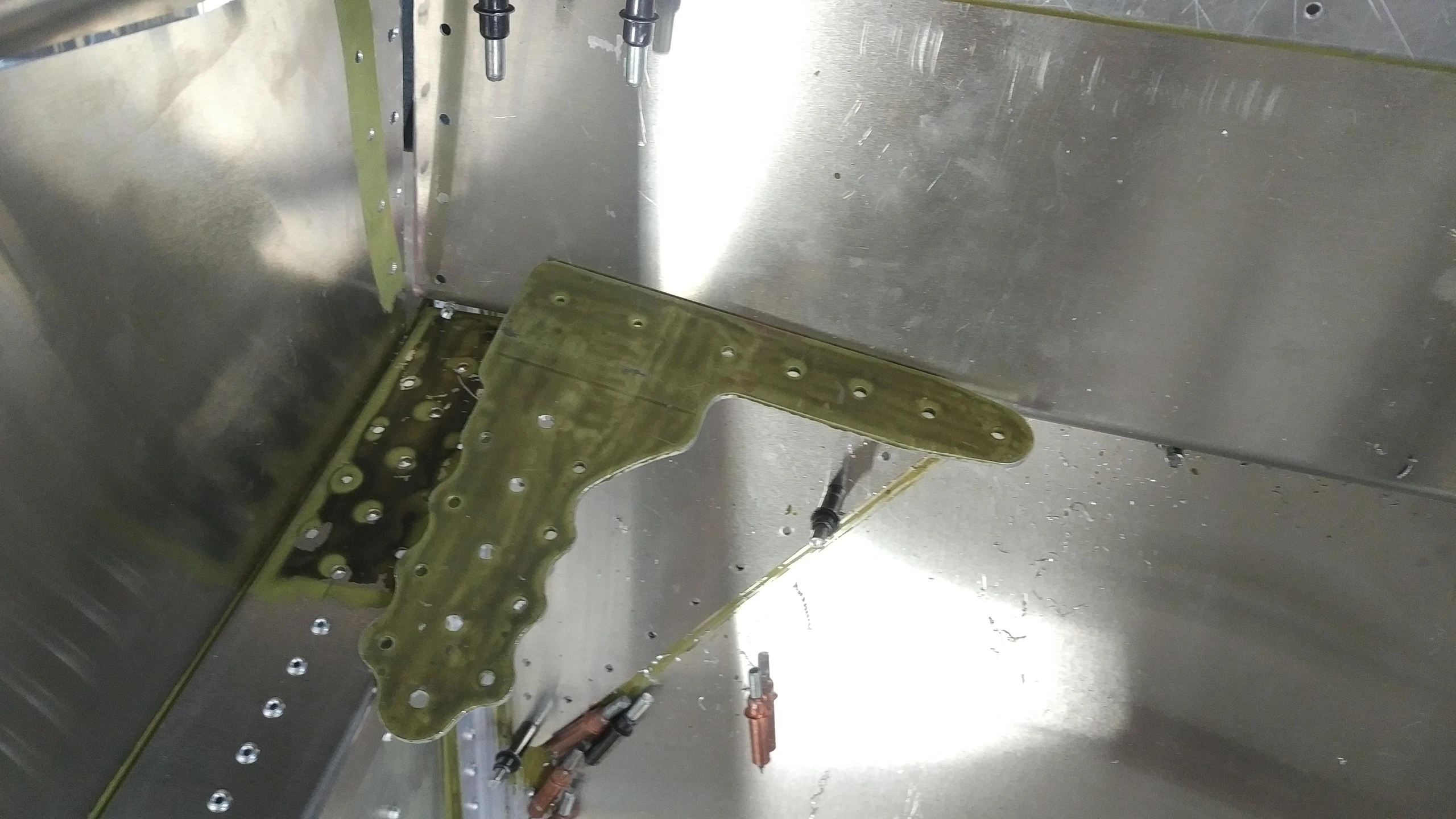

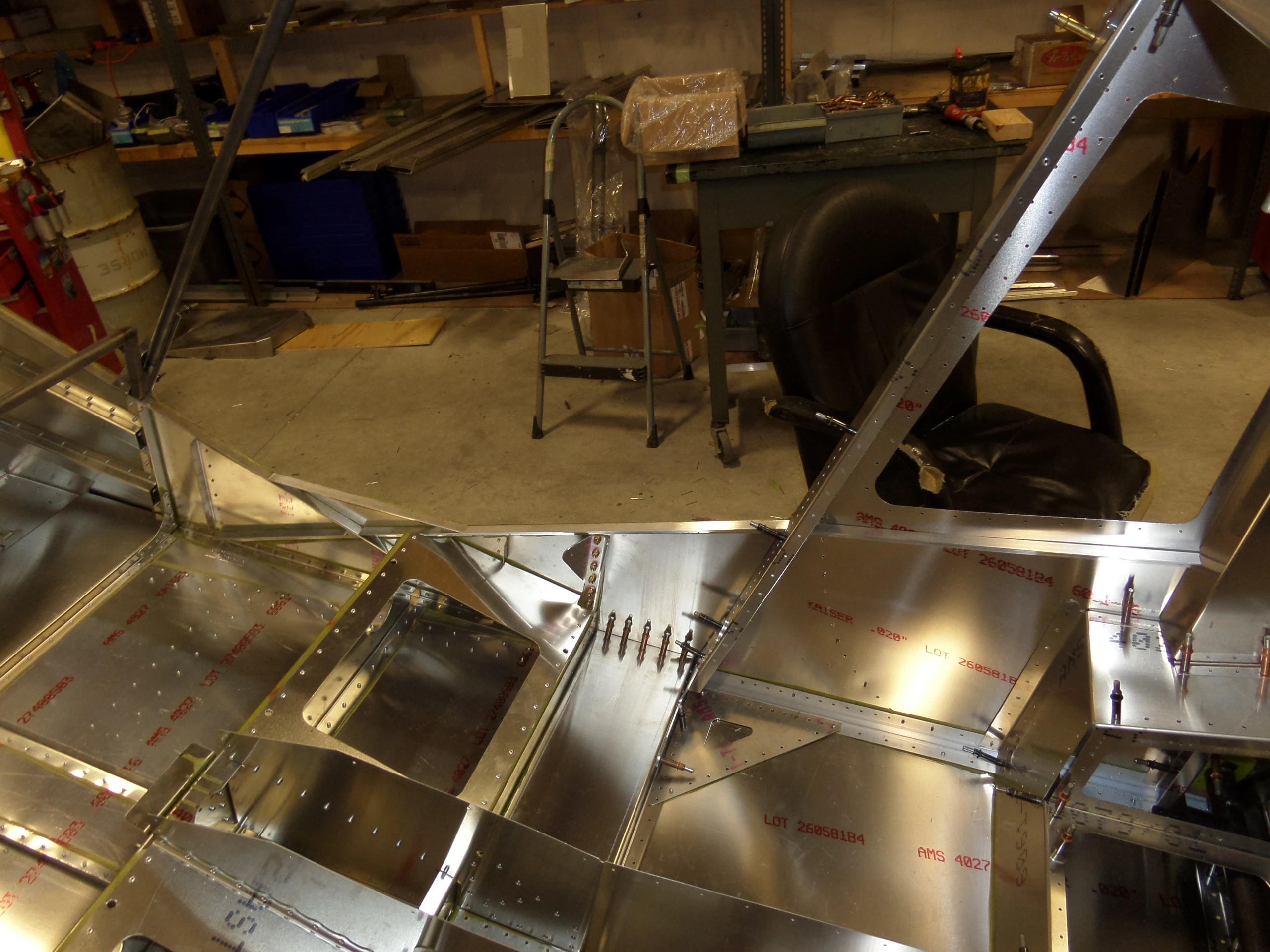

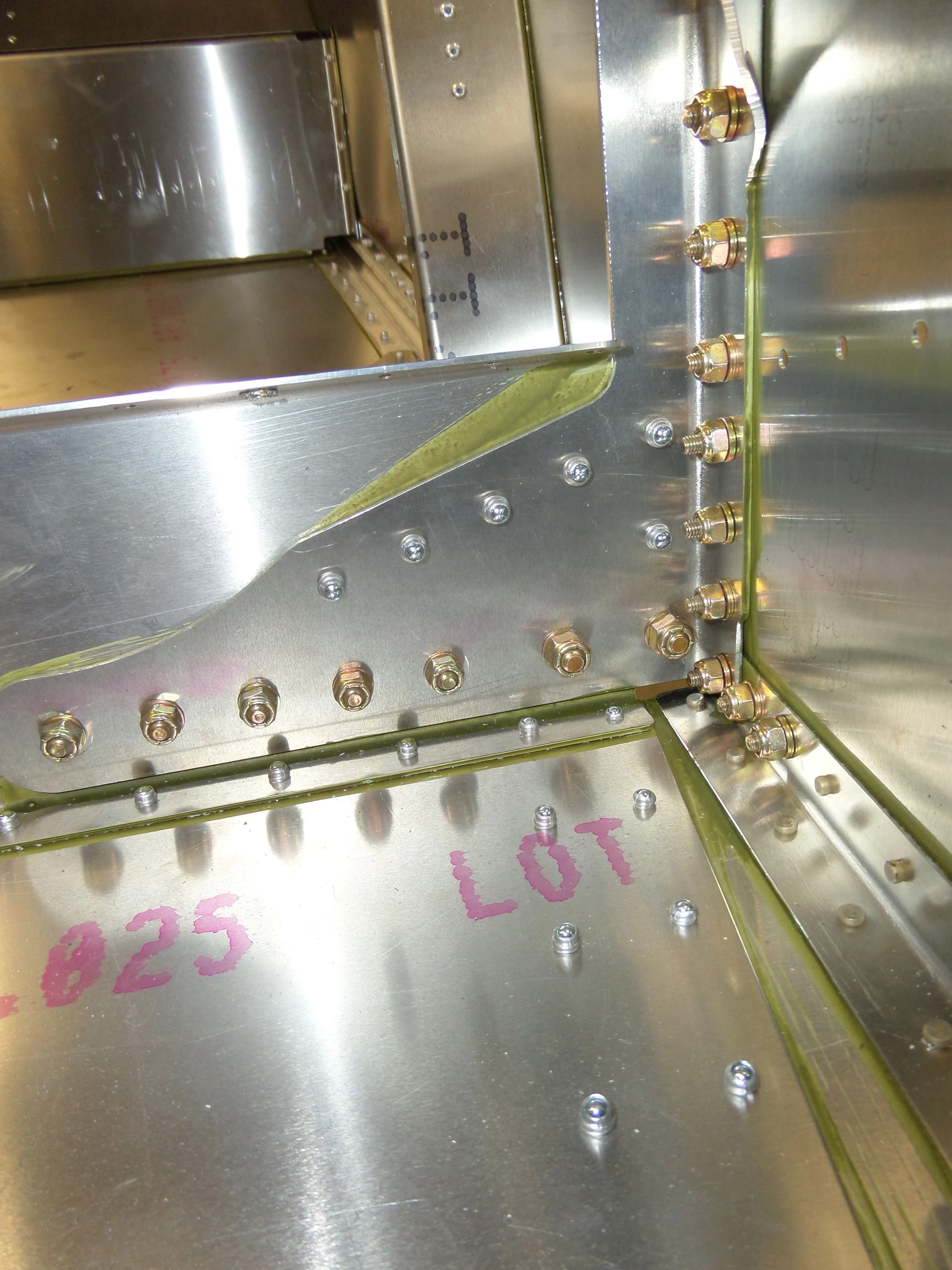

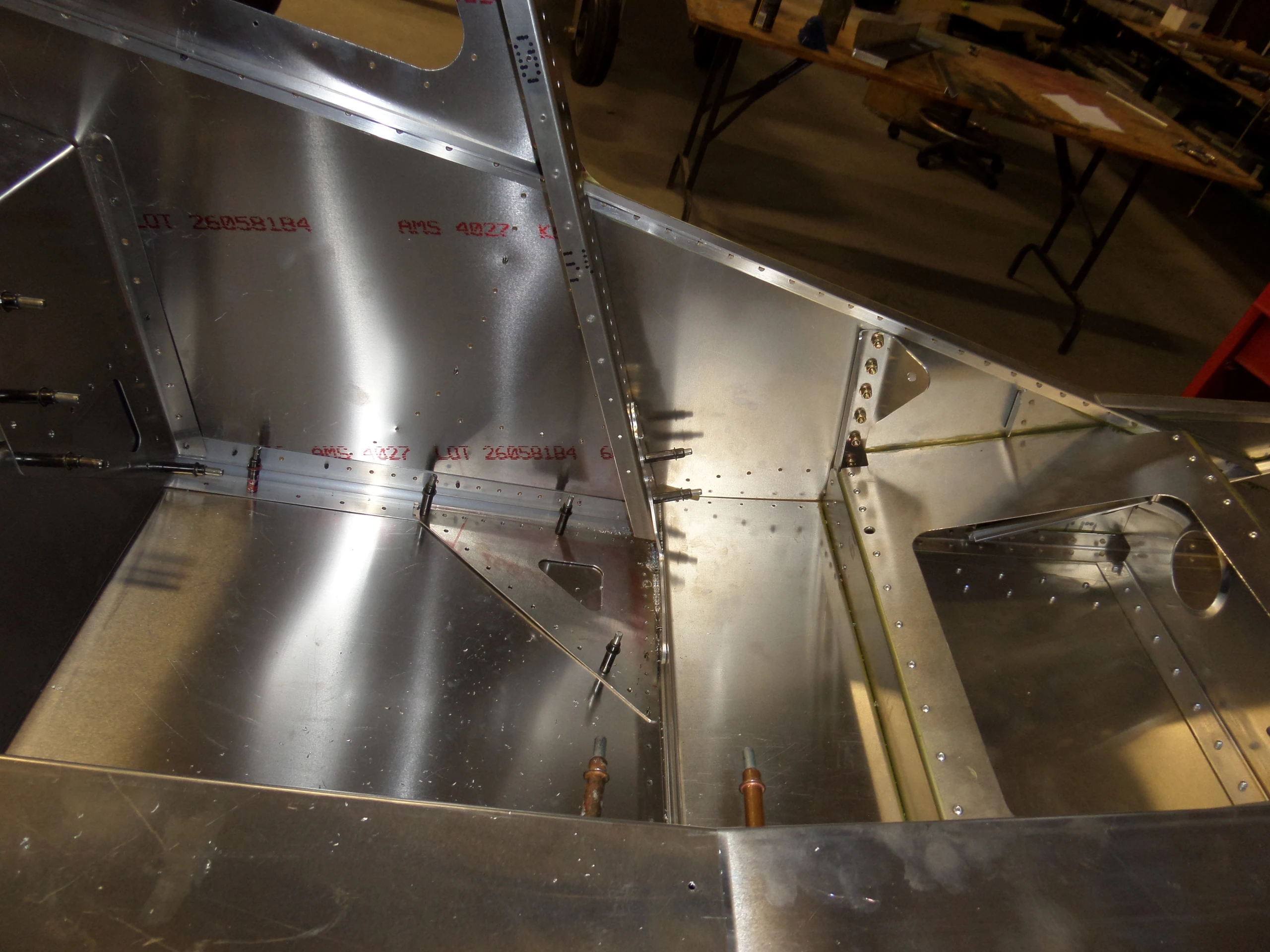

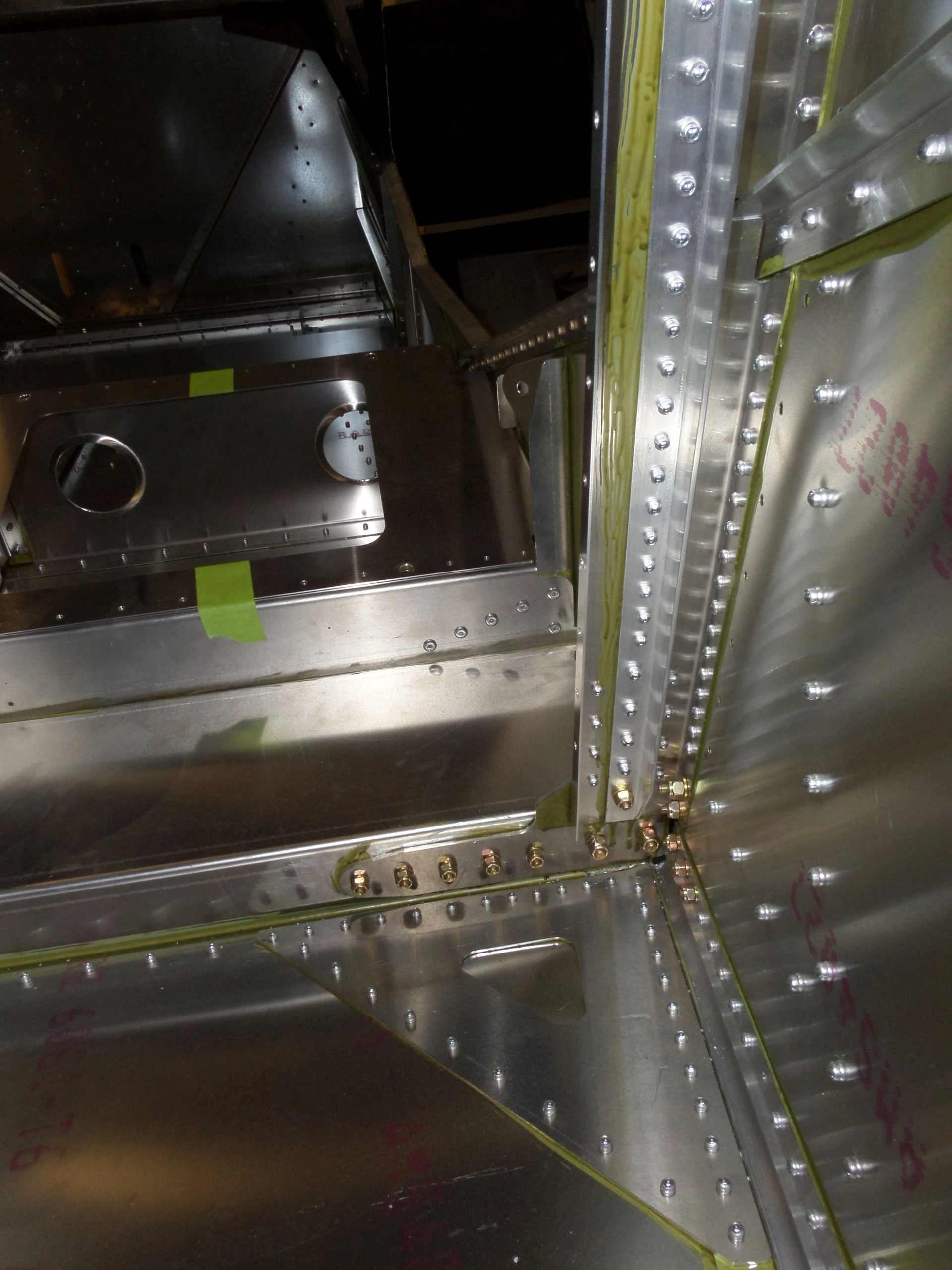

Передние усиленные кронштейны
Деталь по исходному IPL: LS75F36-4 · Количество: 1L+1R

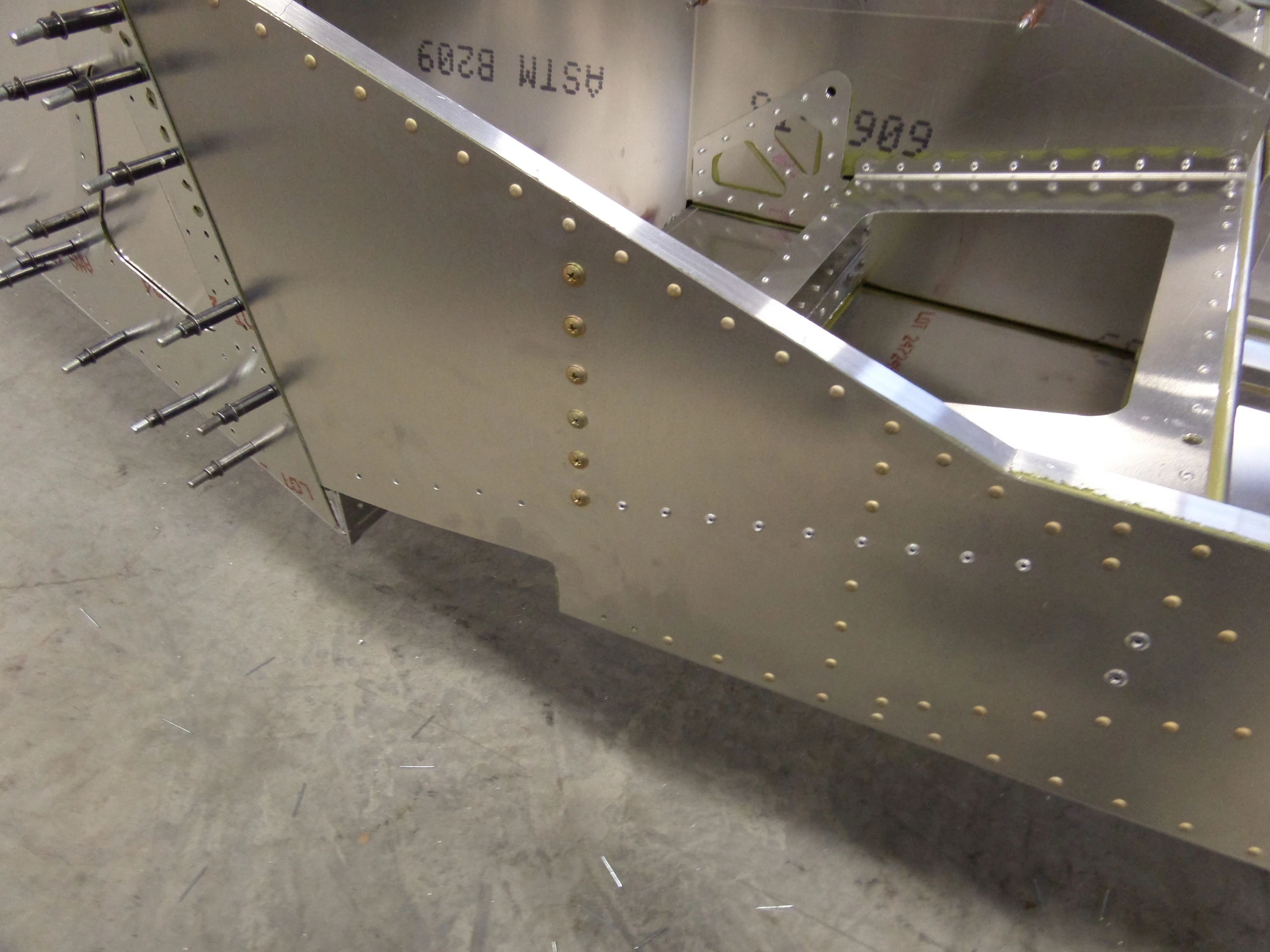

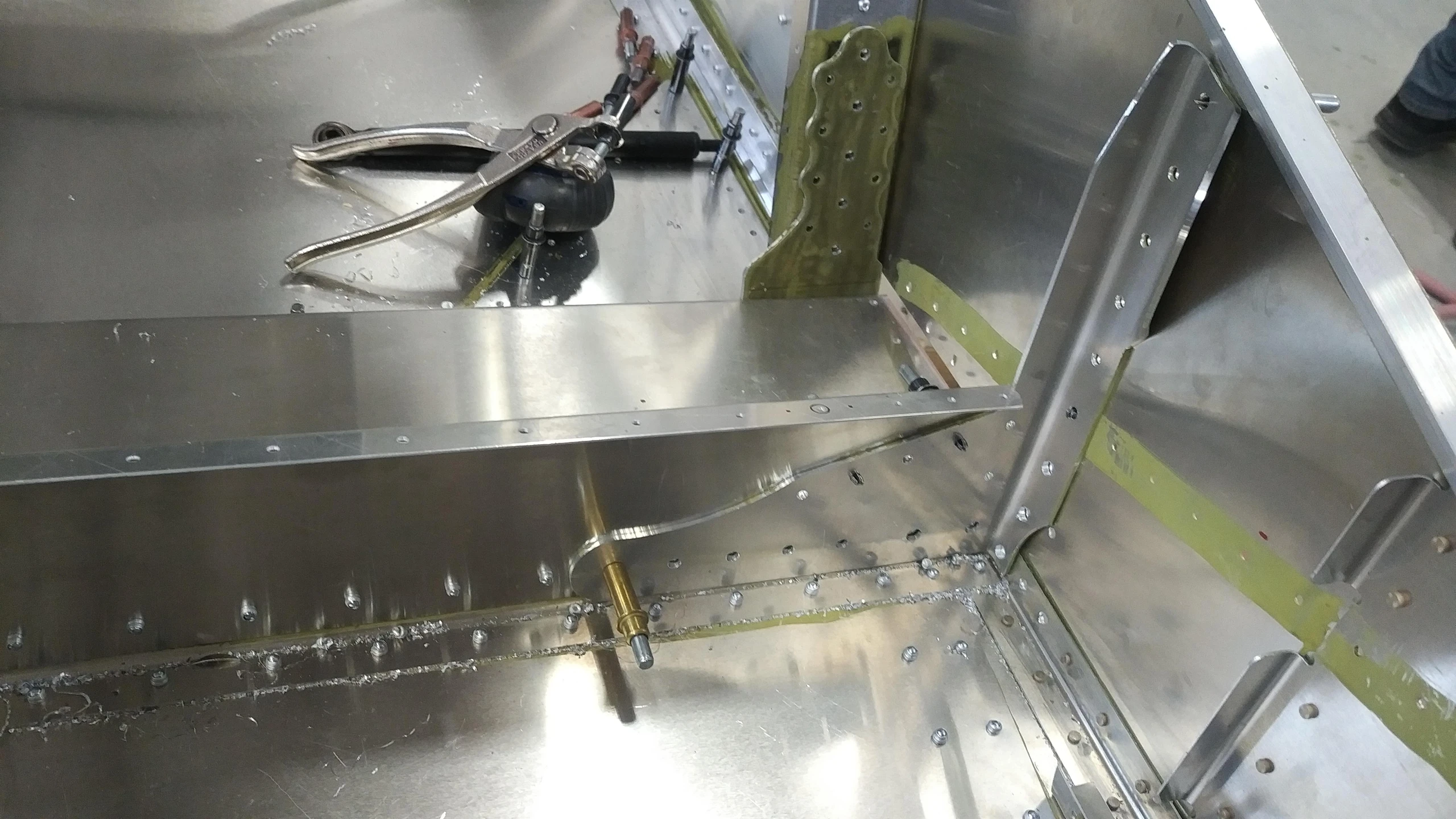

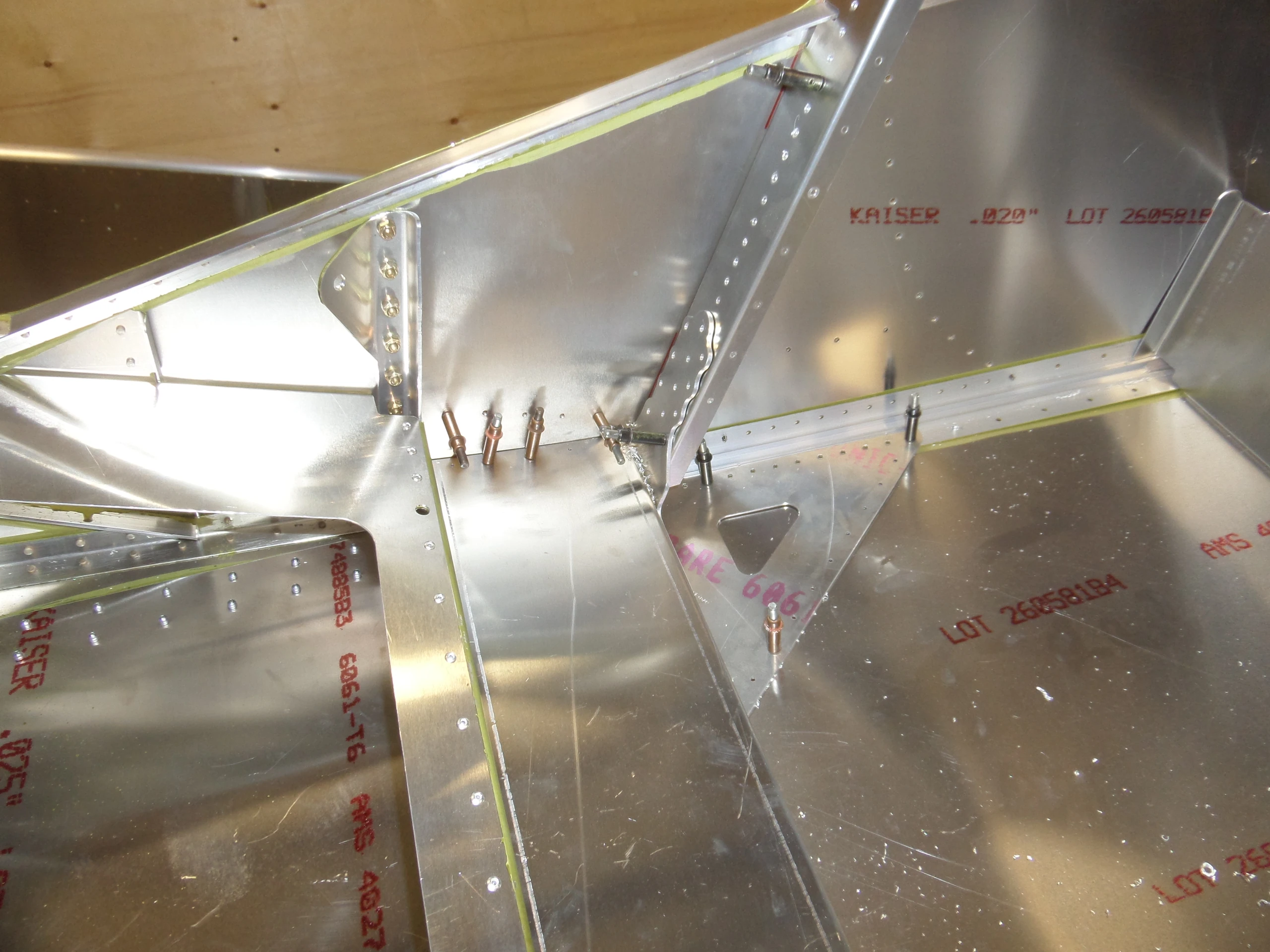

Левый и правый LS75F36-4 расположены на передней стороне зоны балки шасси. Начните с примерки по FC-03 и фотографиям.
Сверить со строкой IPL

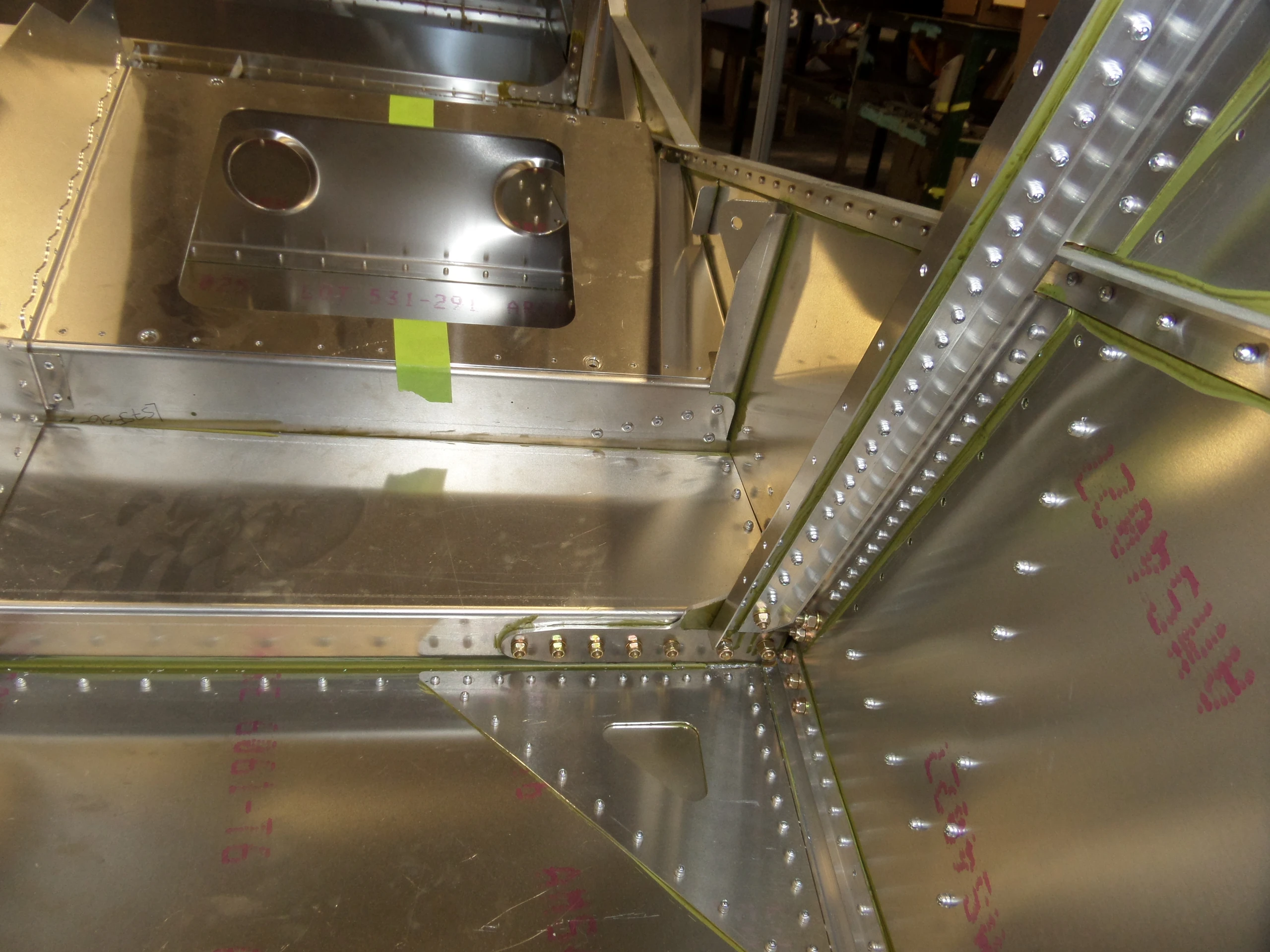

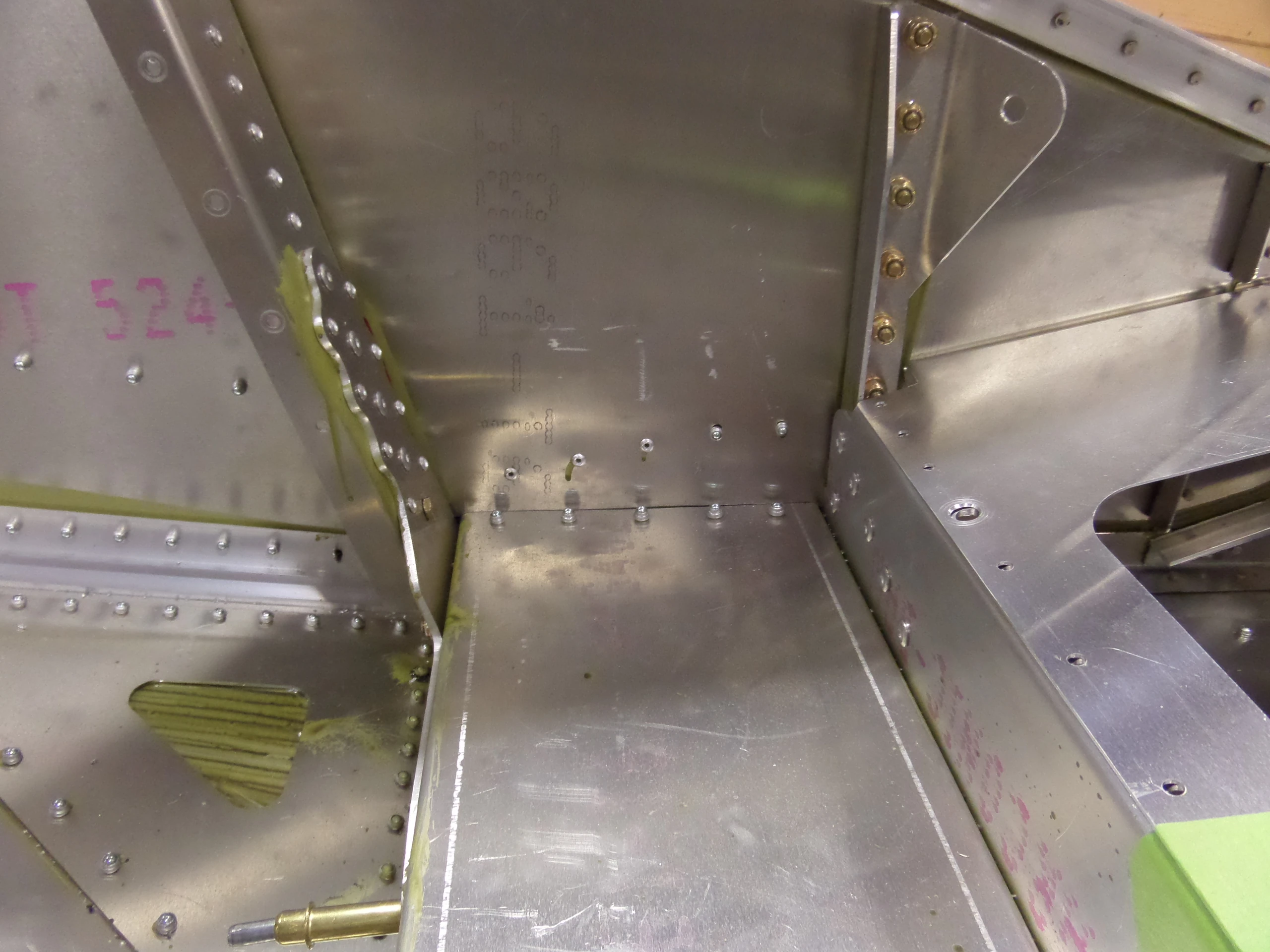

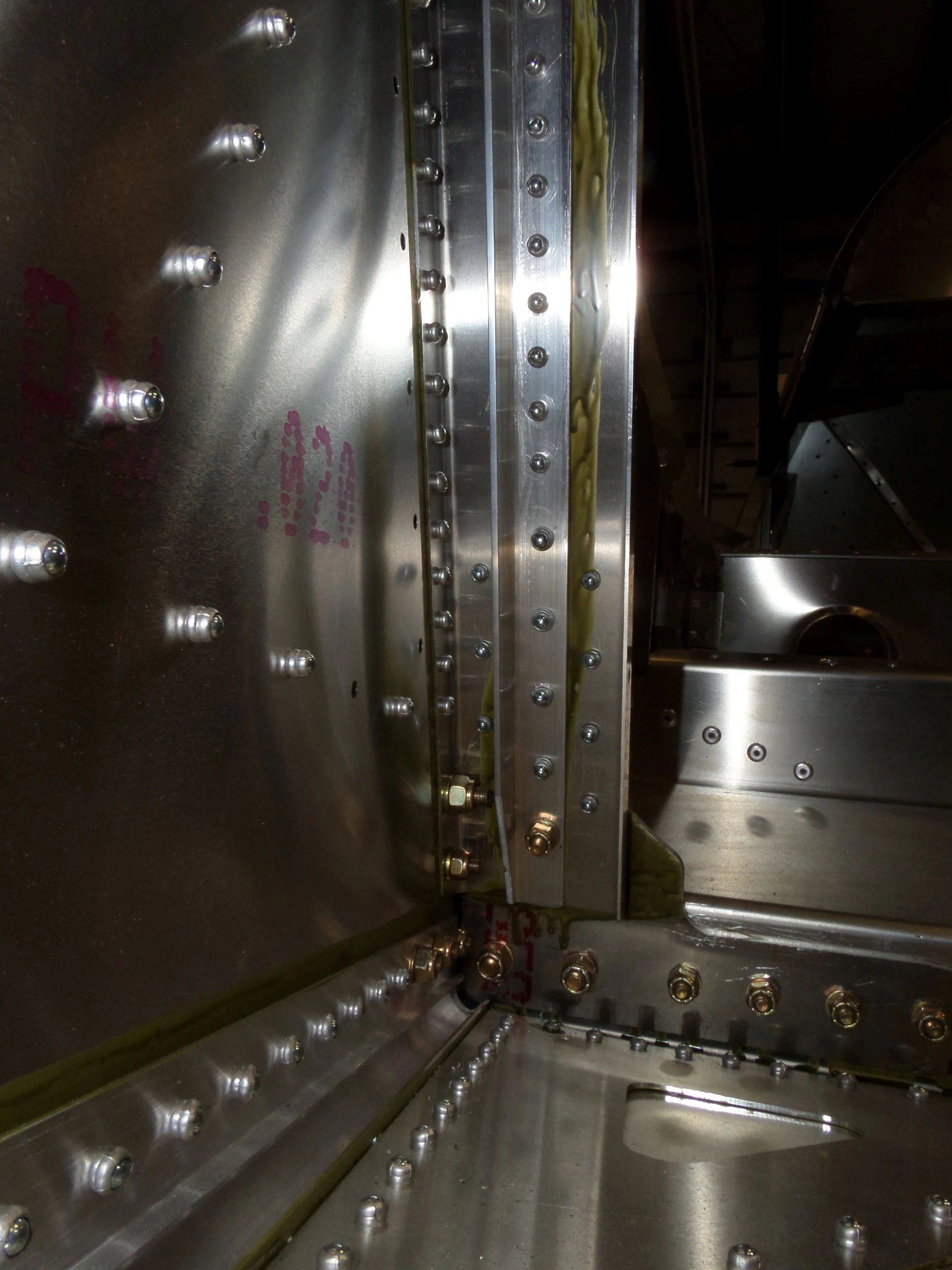

Винты передних кронштейнов
Деталь по исходному IPL: AN525-10R8 · Количество: 12
Двенадцать AN525-10R8 для передних усиленных кронштейнов. Точное распределение отверстий — по FC-03.
Сверить со строкой IPL

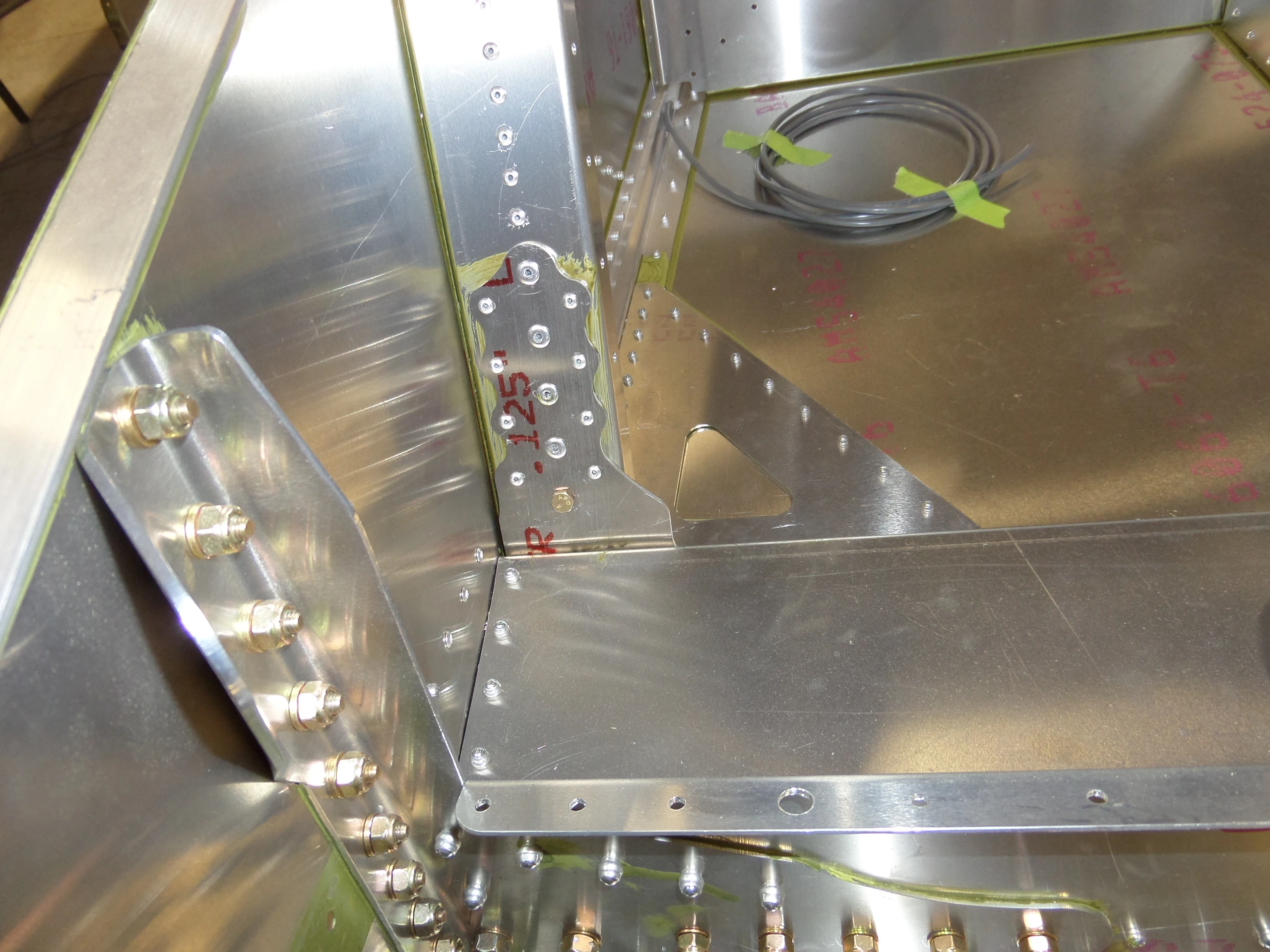

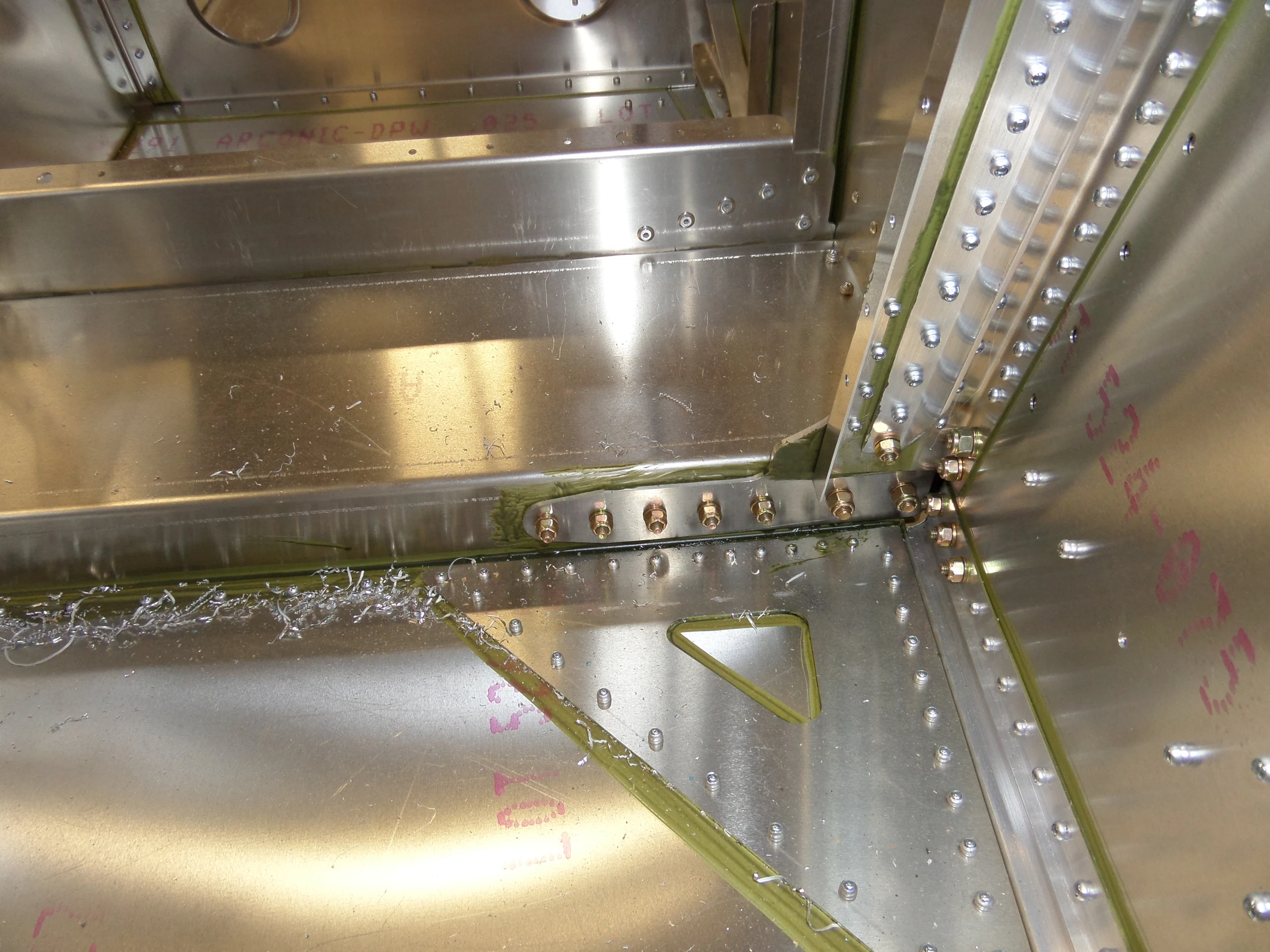

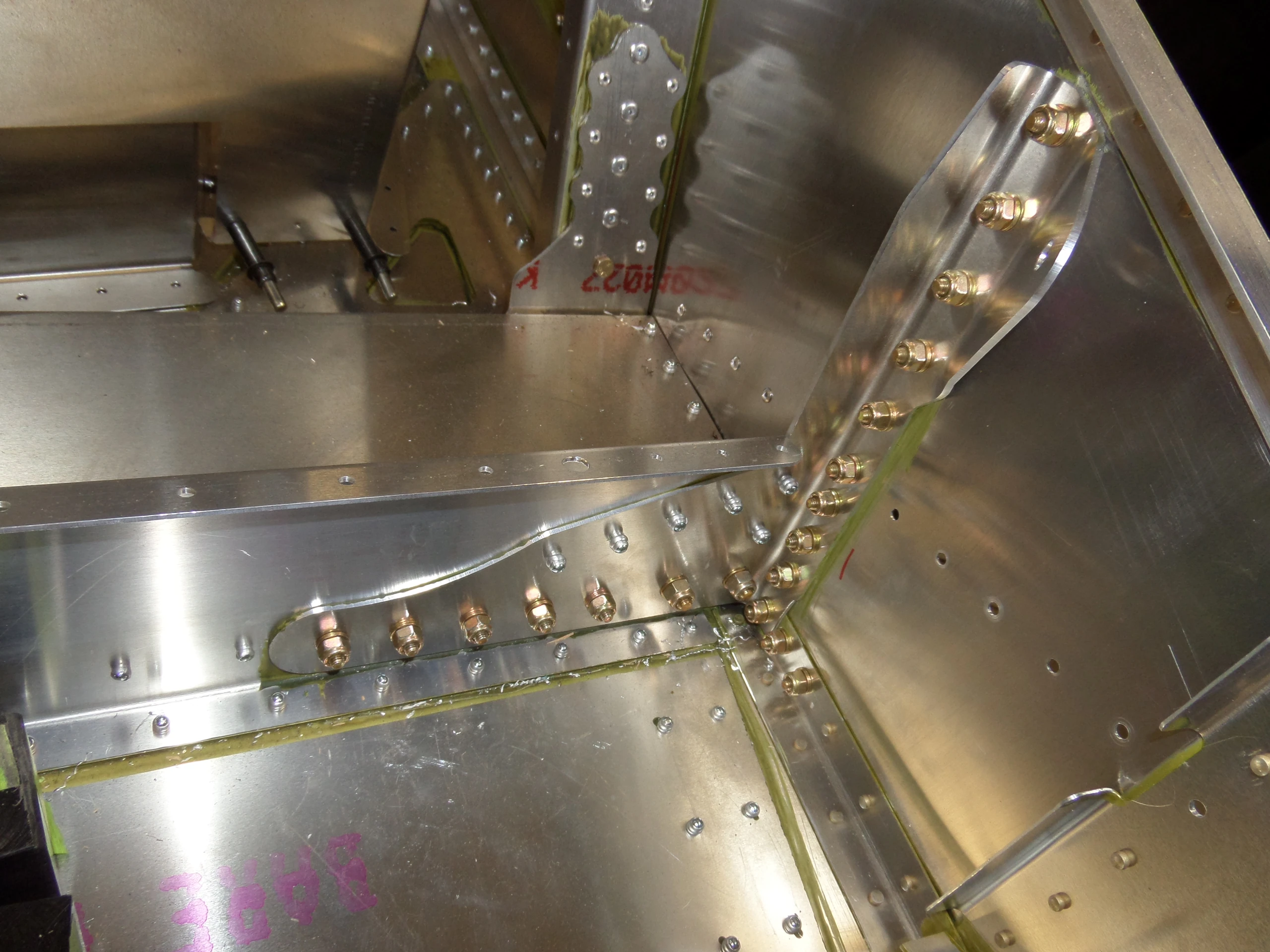

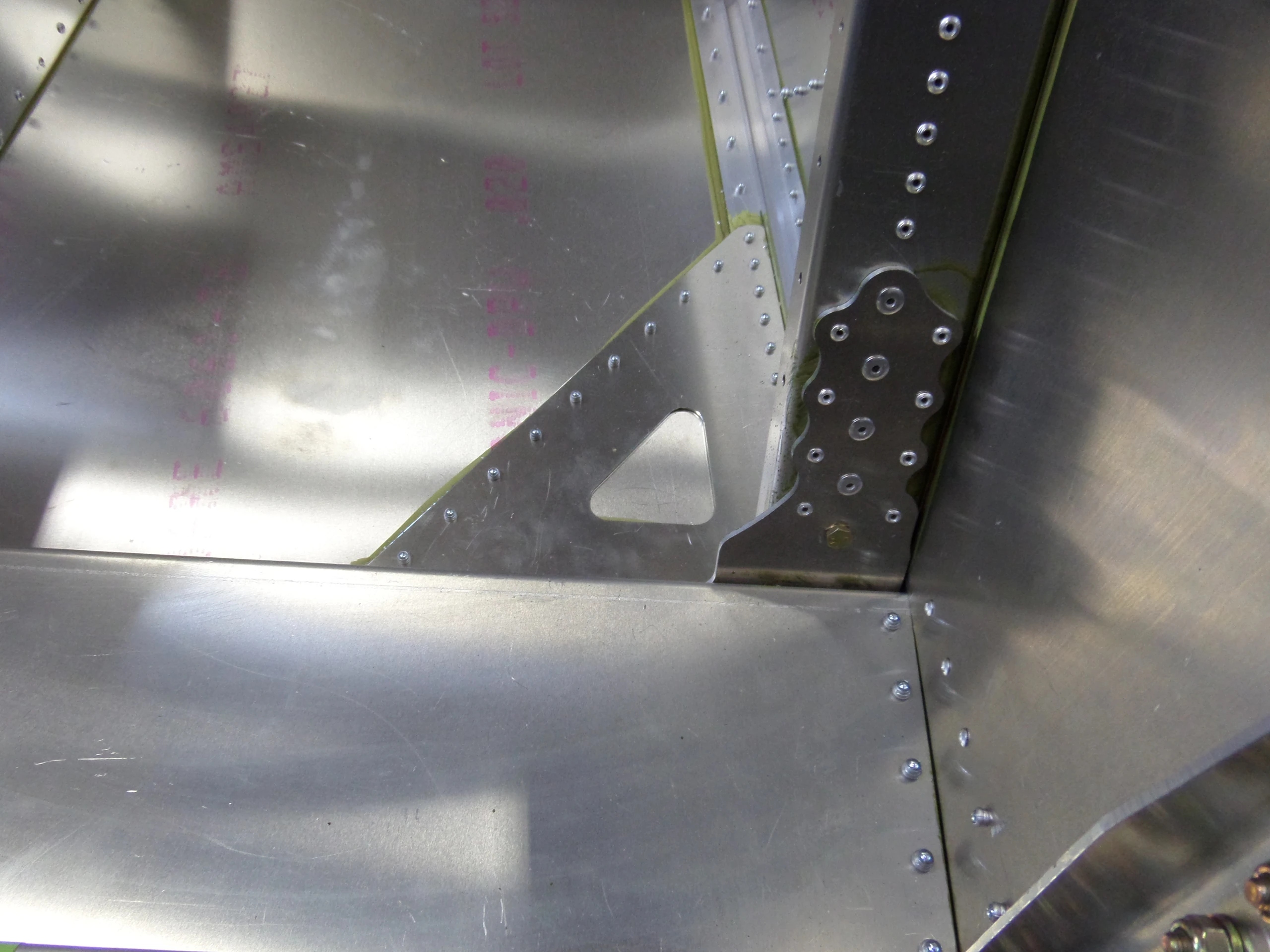

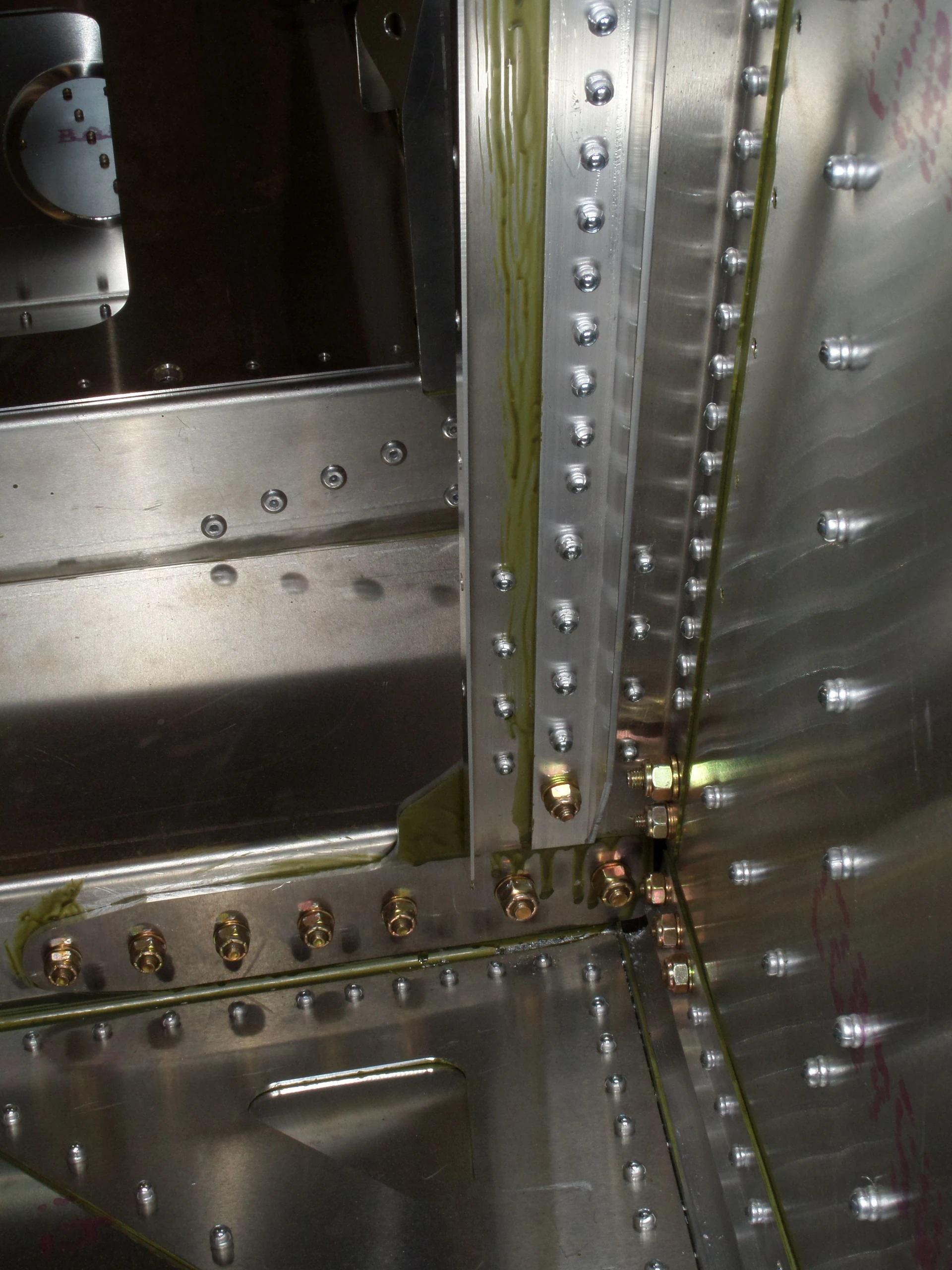

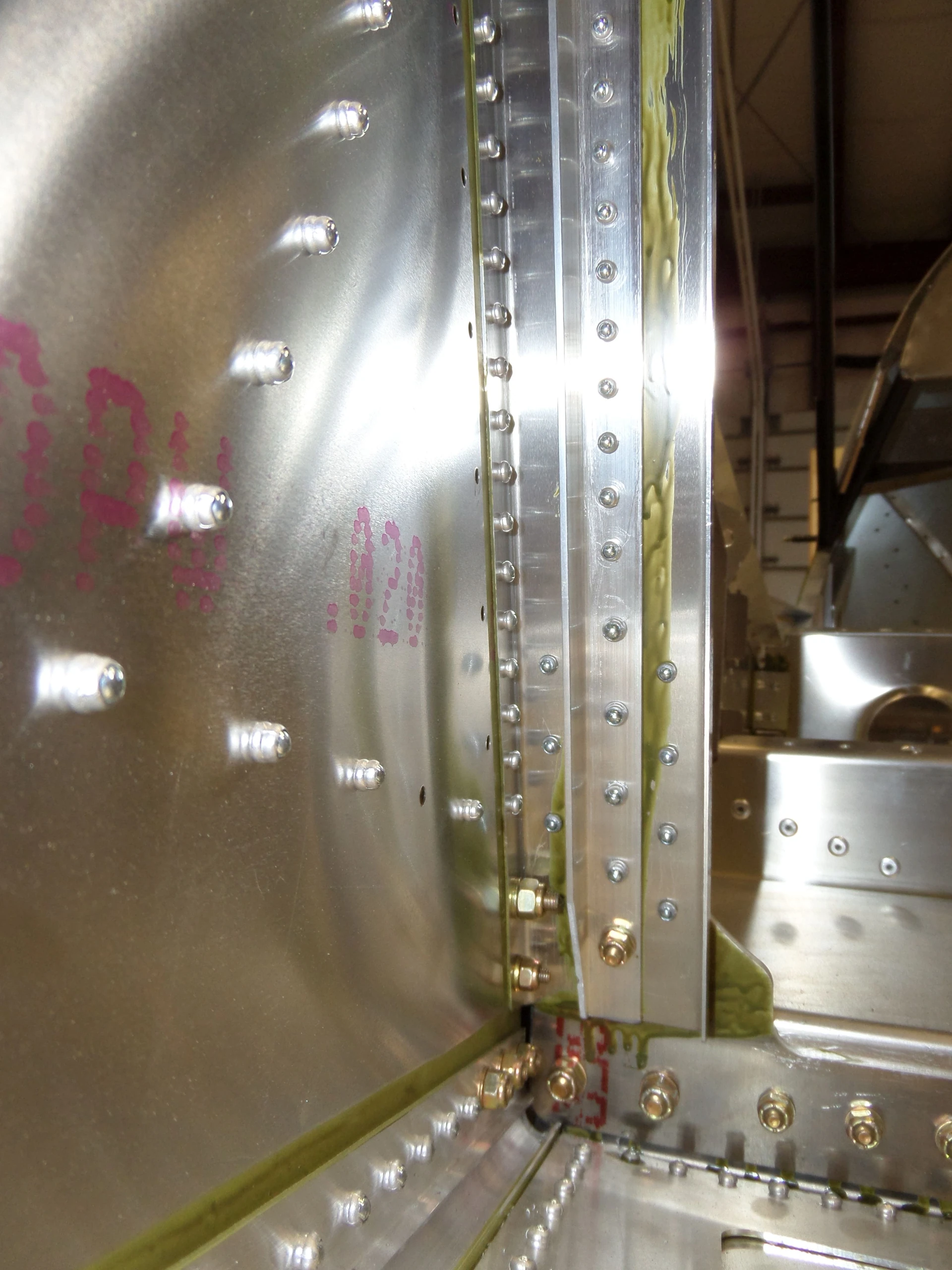

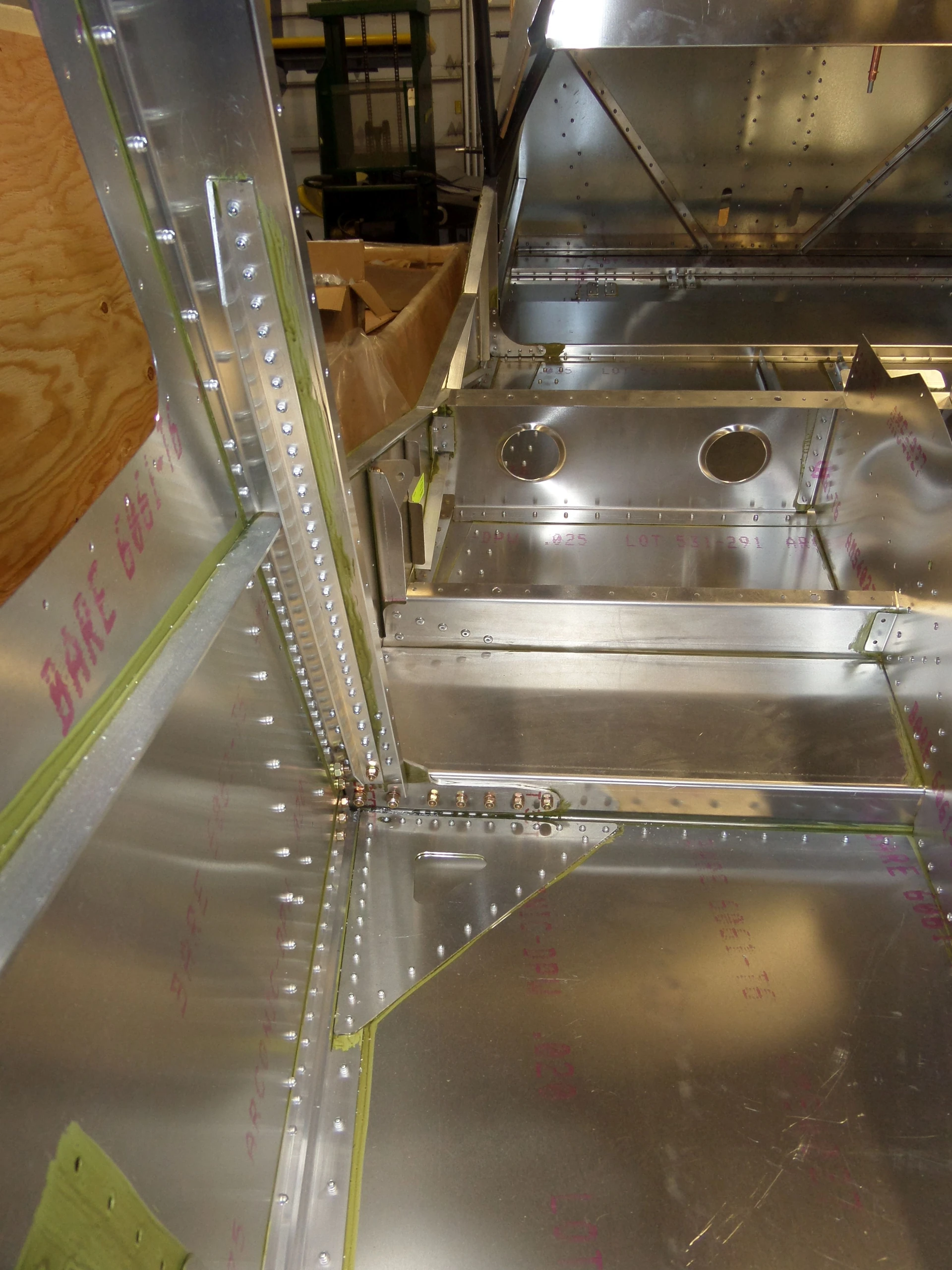

Задние усиленные кронштейны
Деталь по исходному IPL: SD75F36-5 · Количество: 1L+1R
Левый и правый SD75F36-5 устанавливаются в задней части силового узла по схеме.
Сверить со строкой IPL

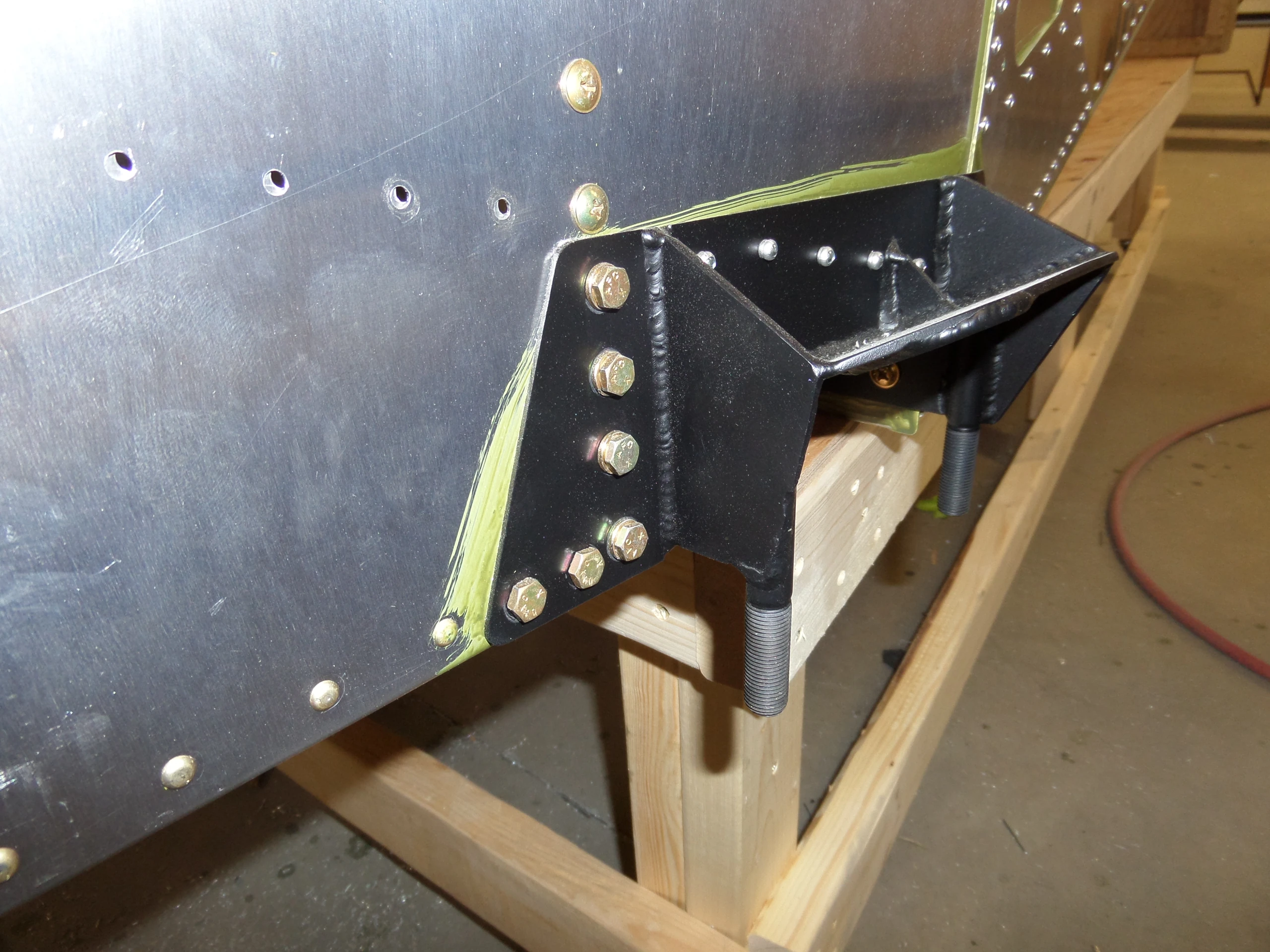

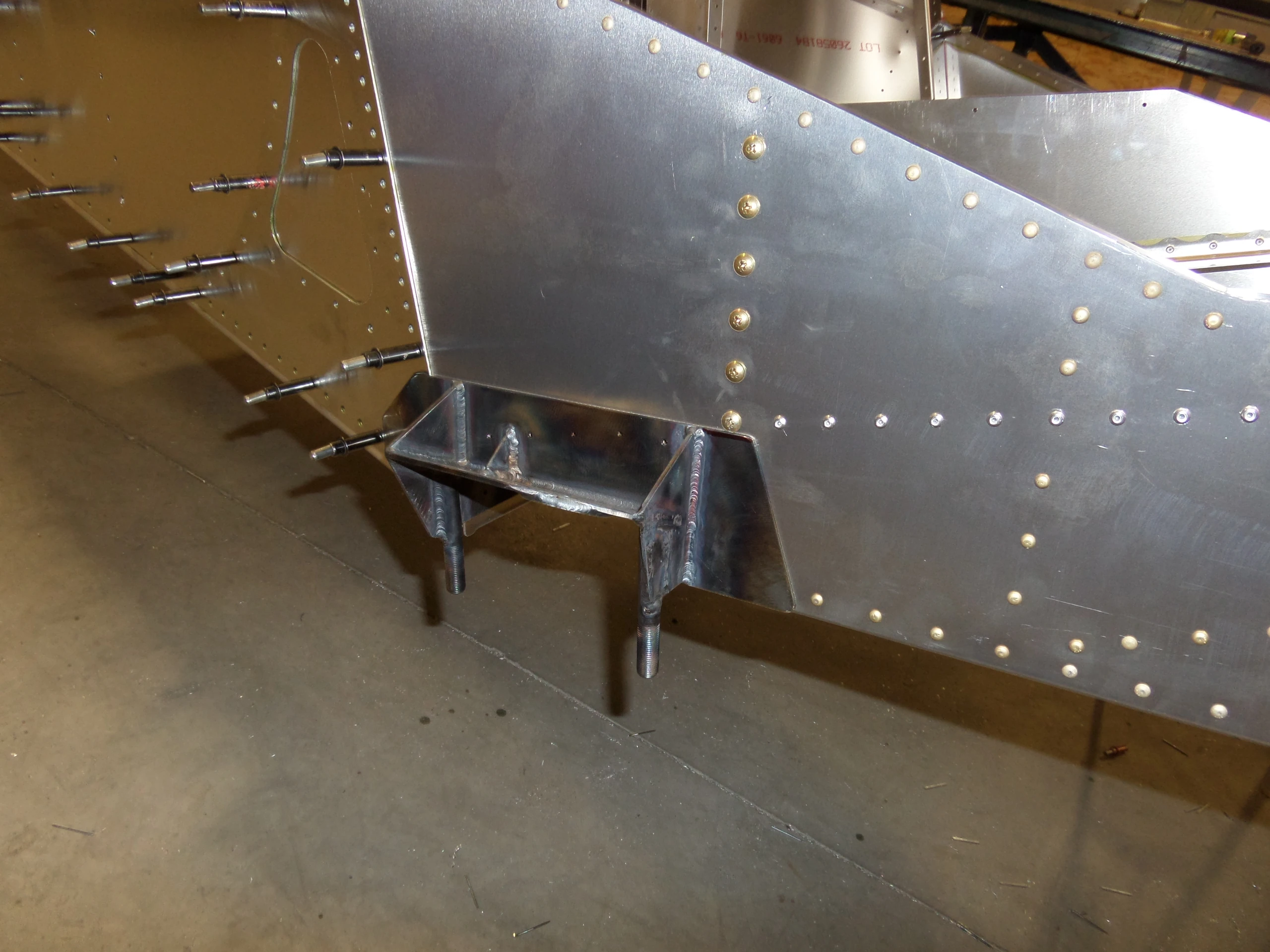

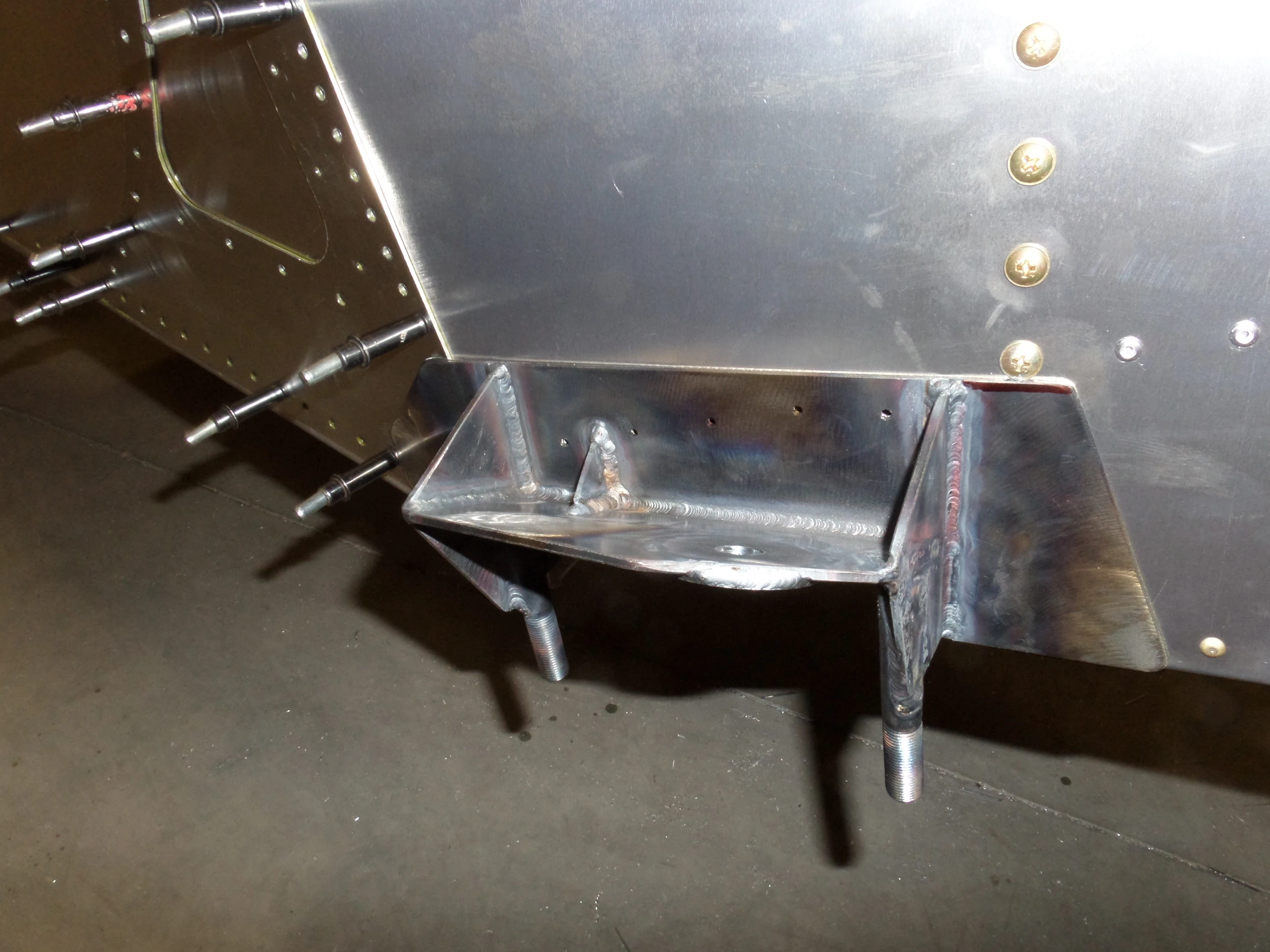

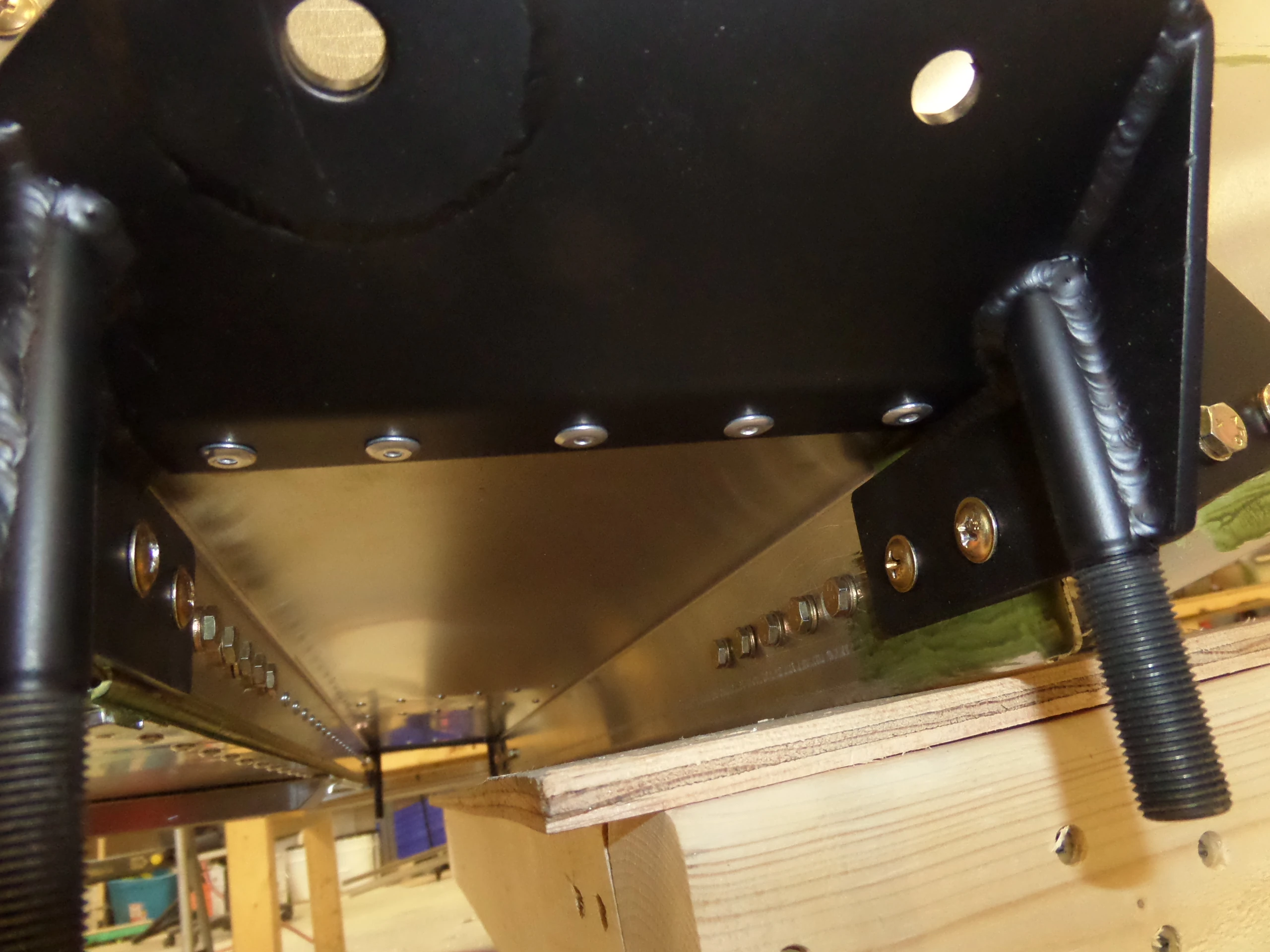

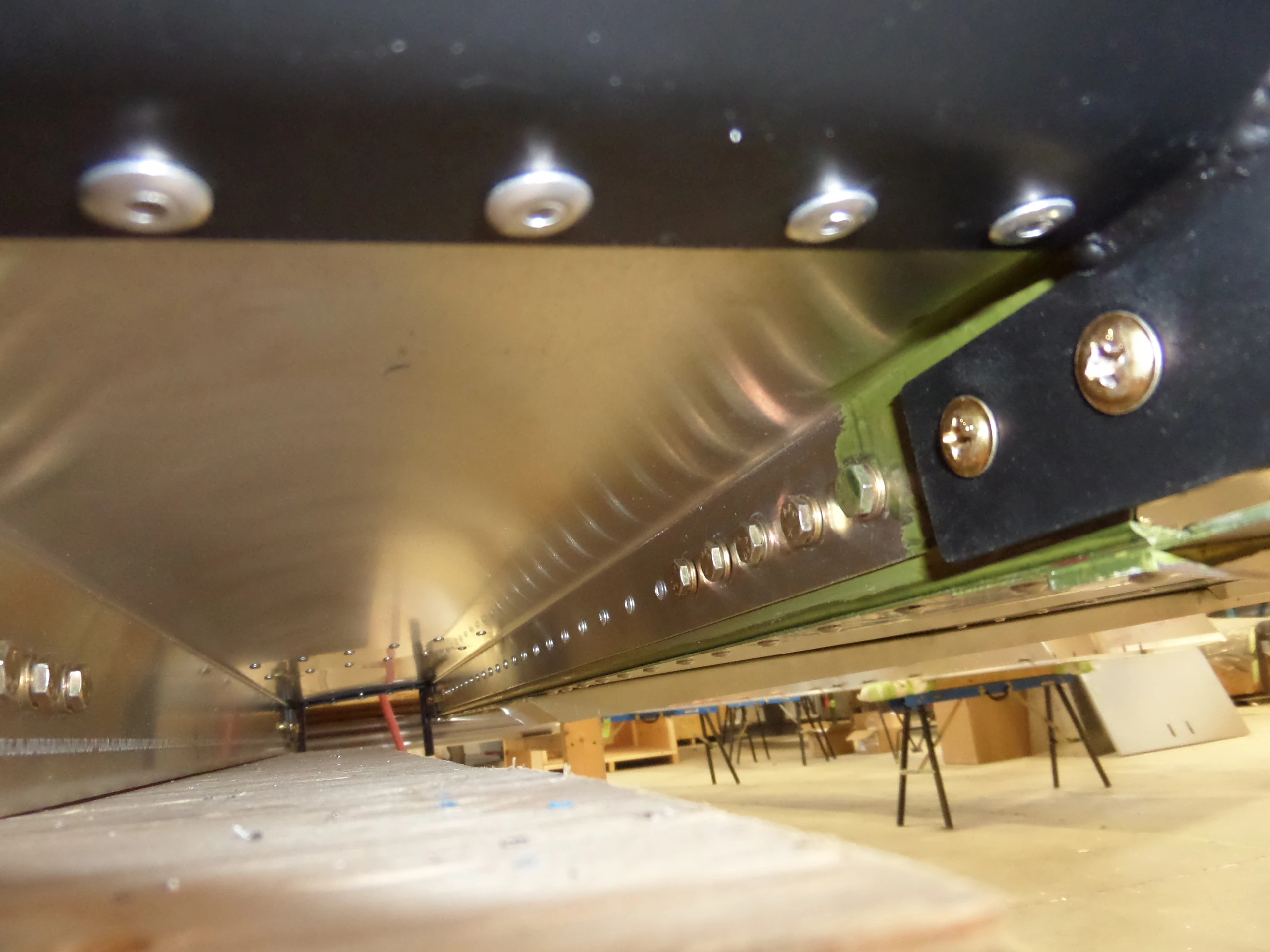

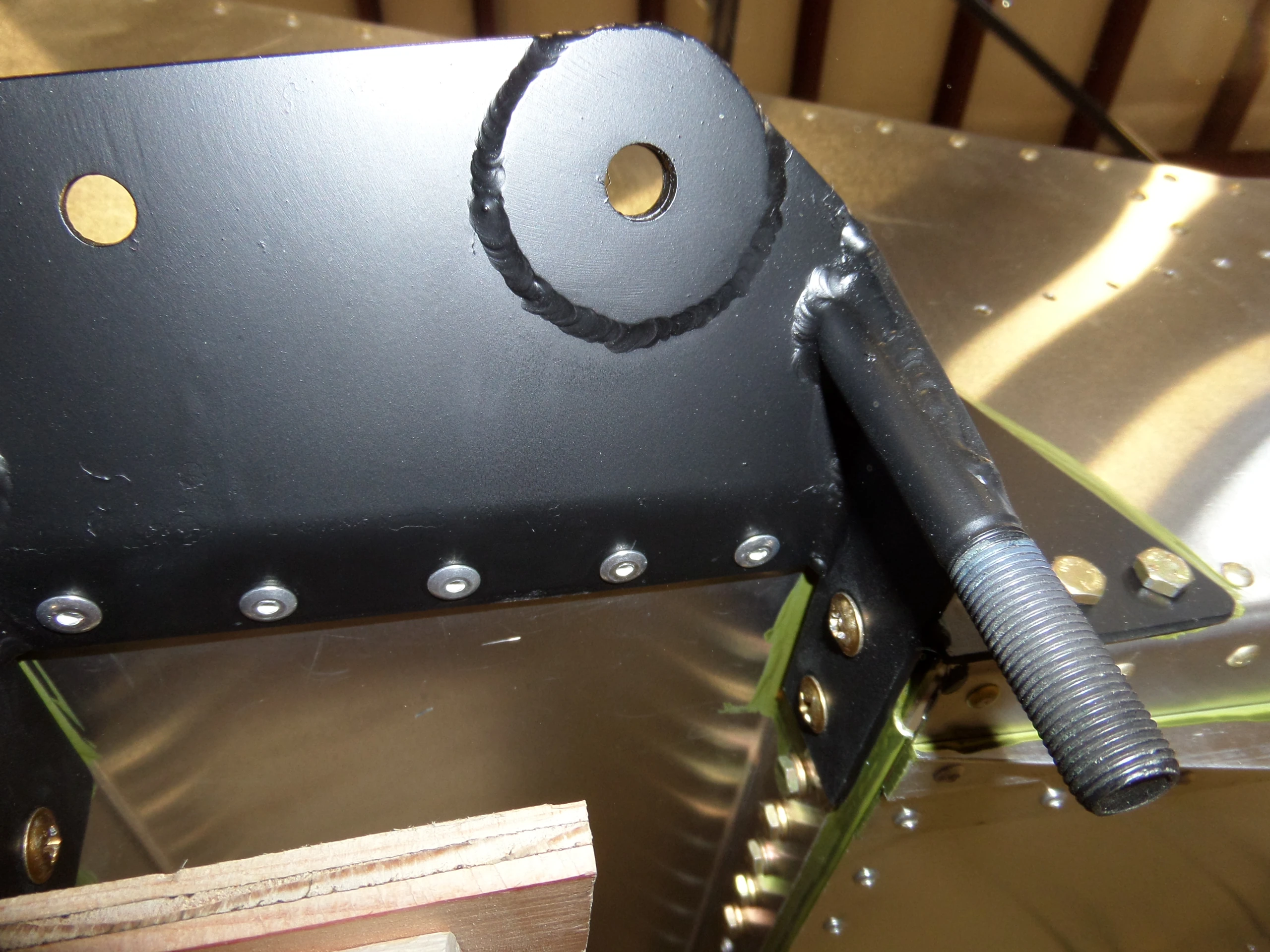

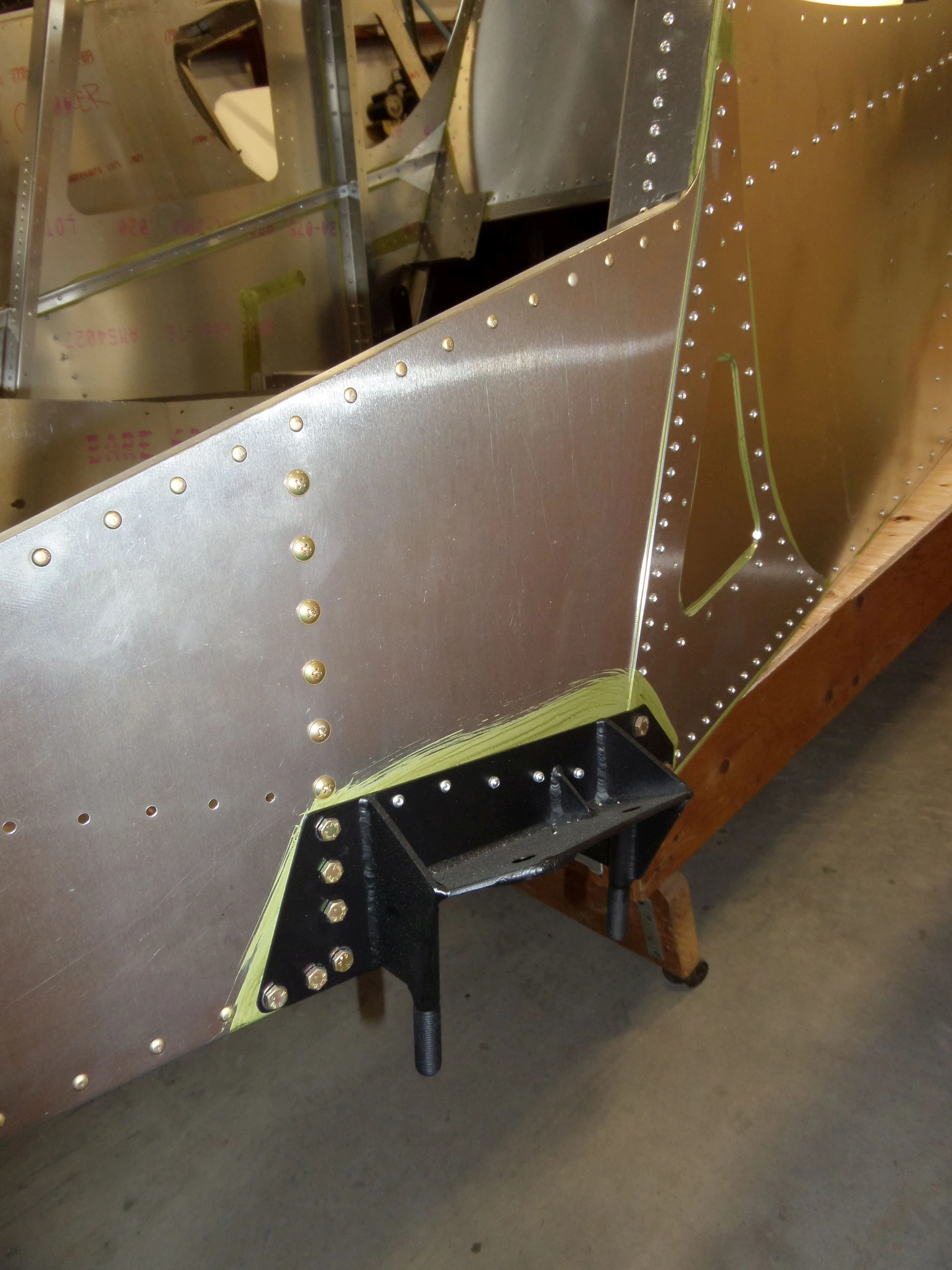

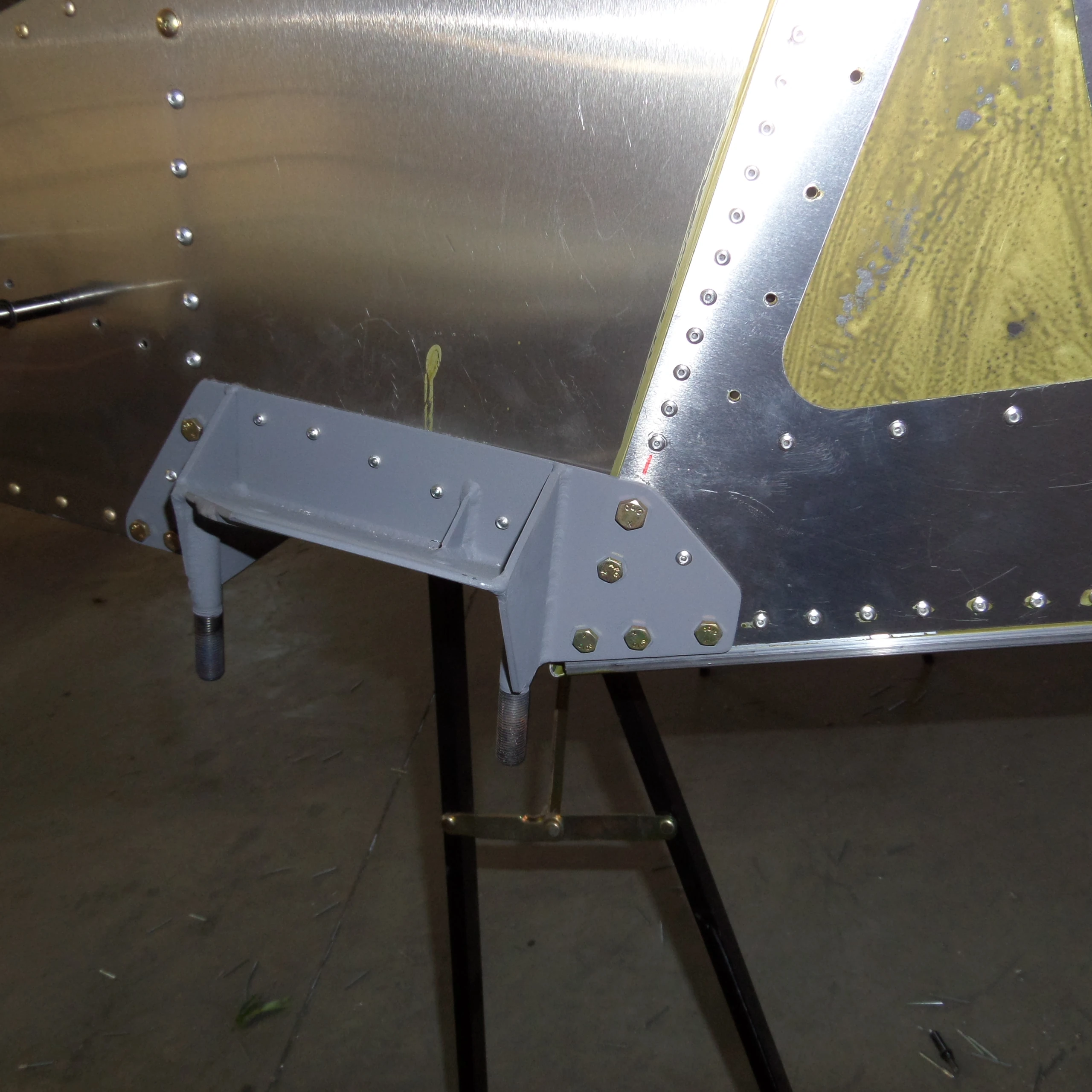

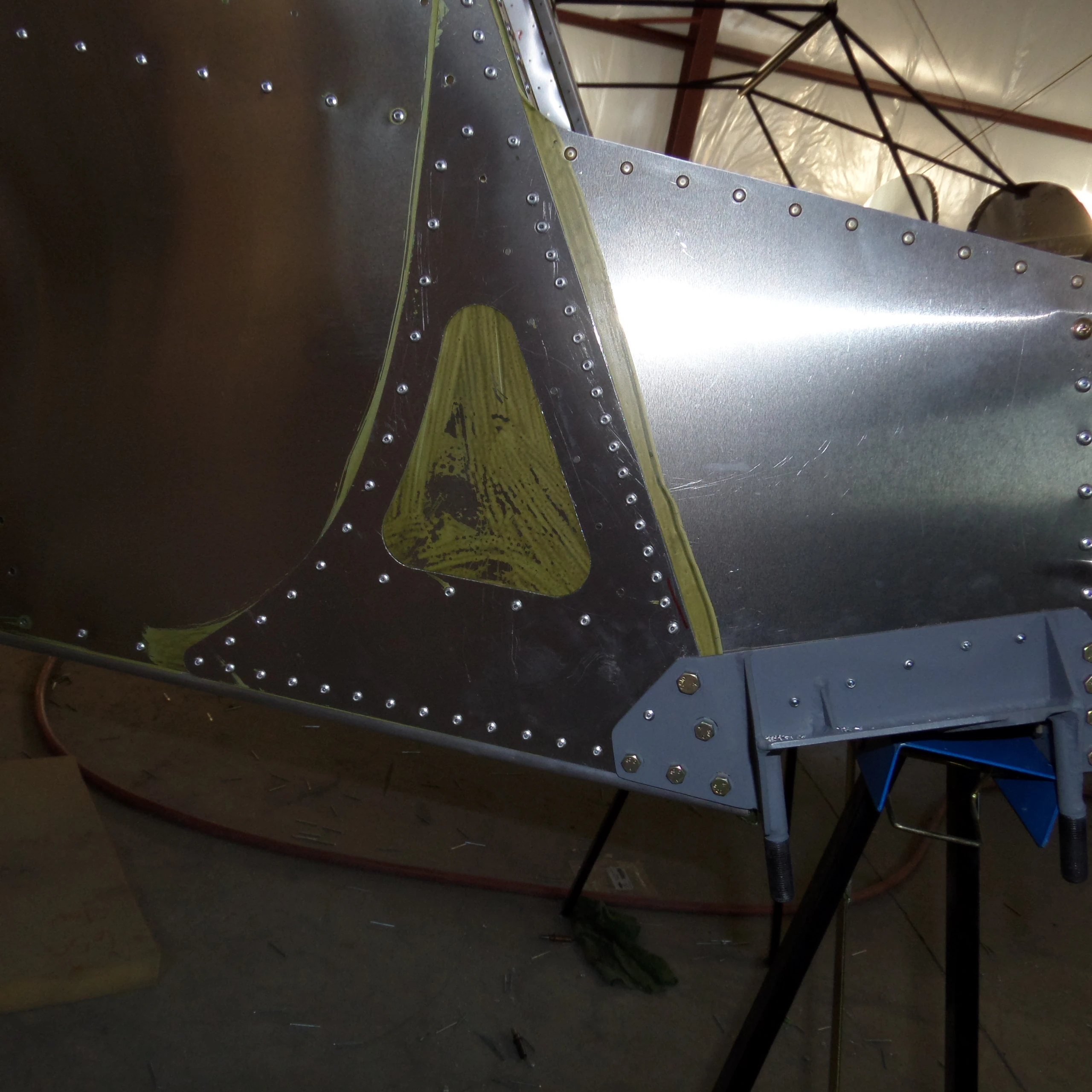

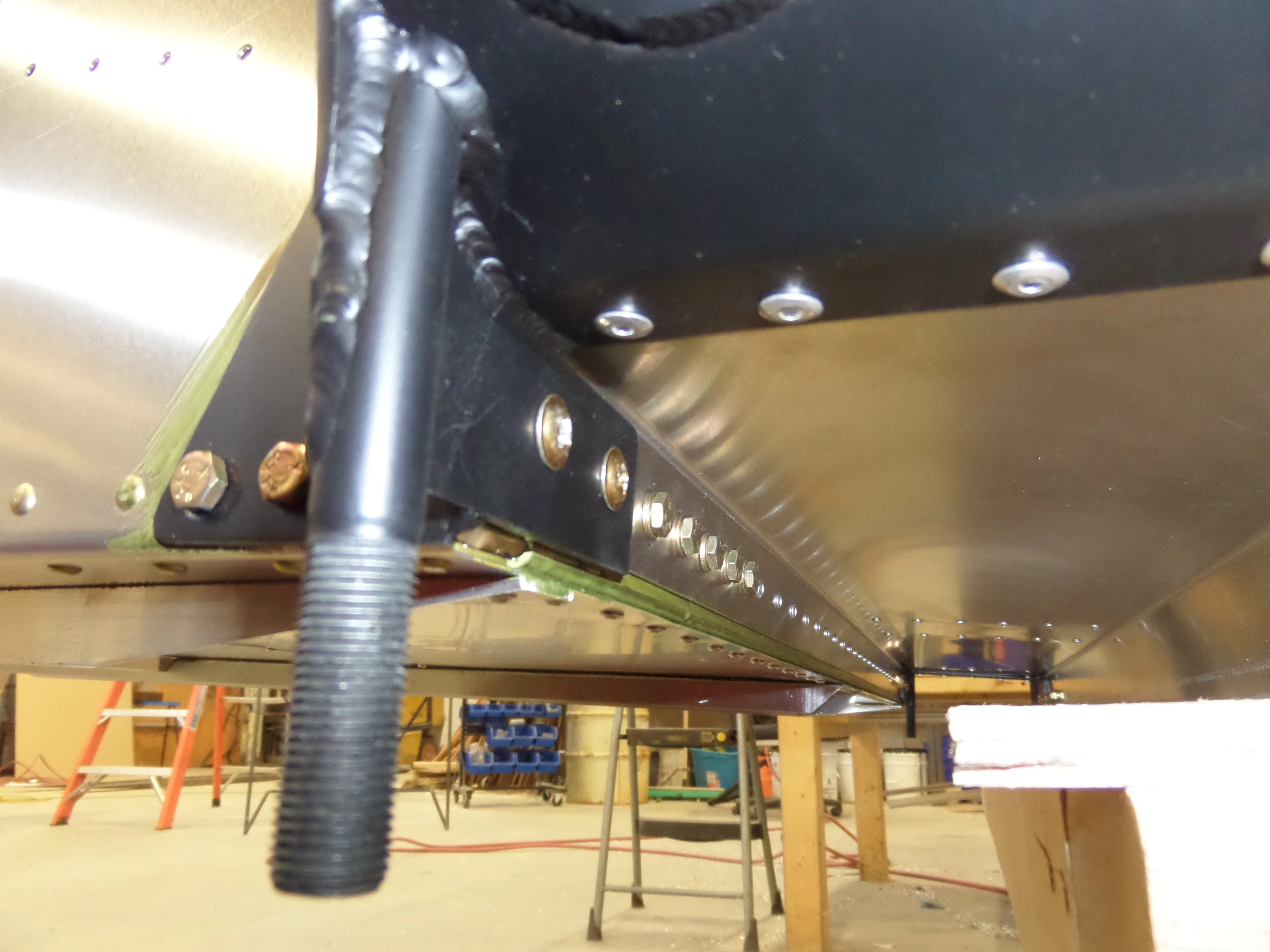

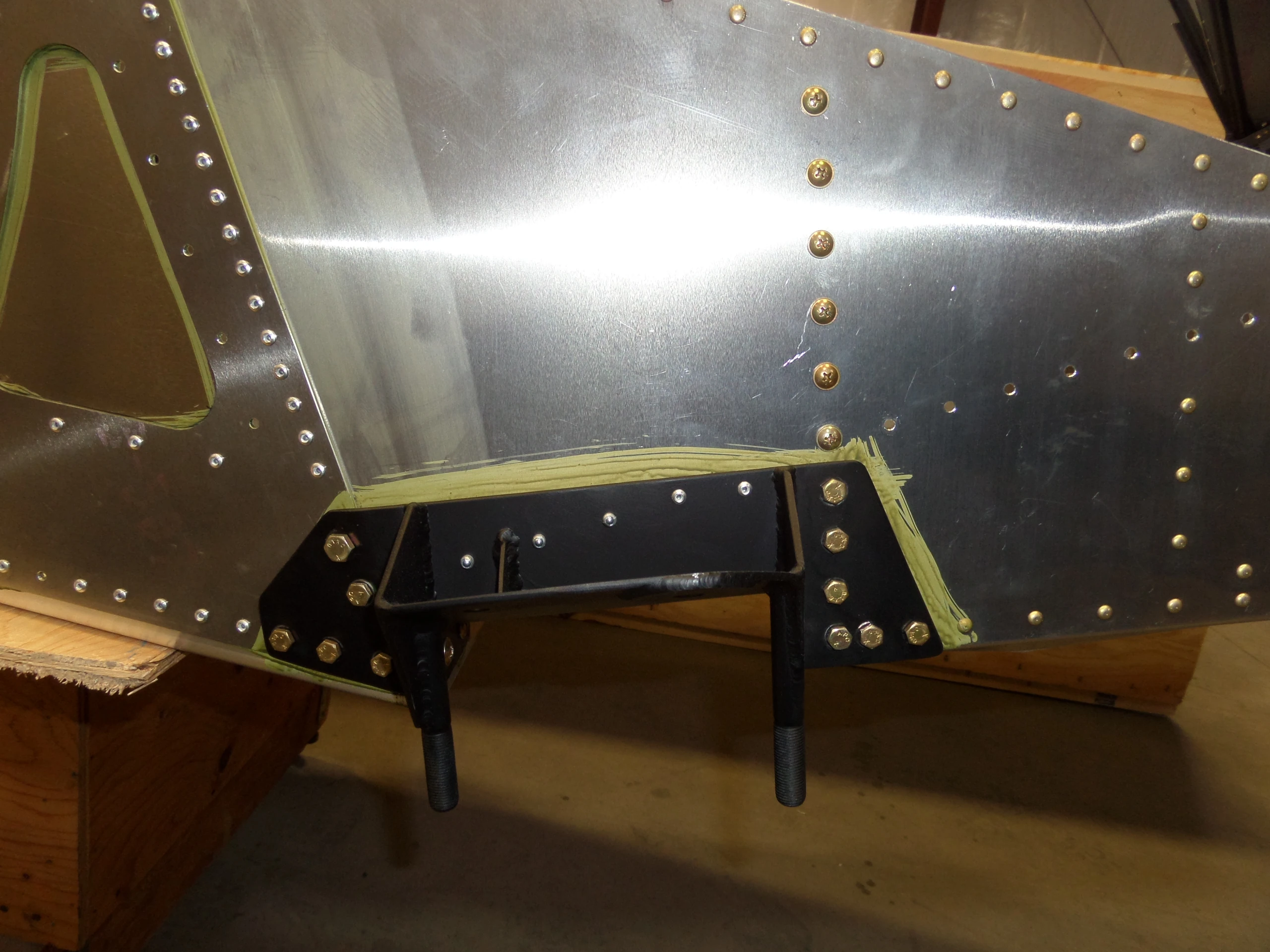

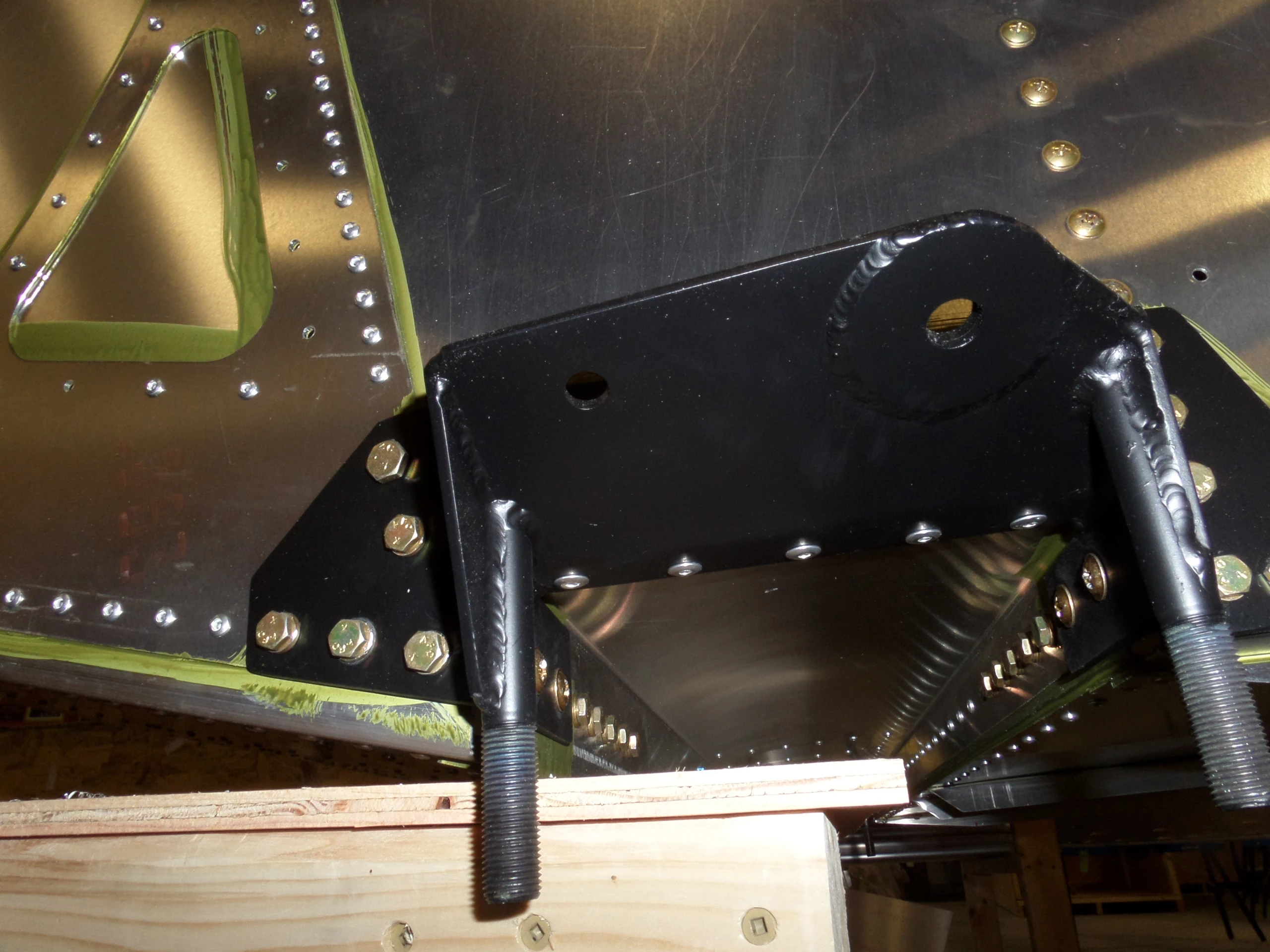

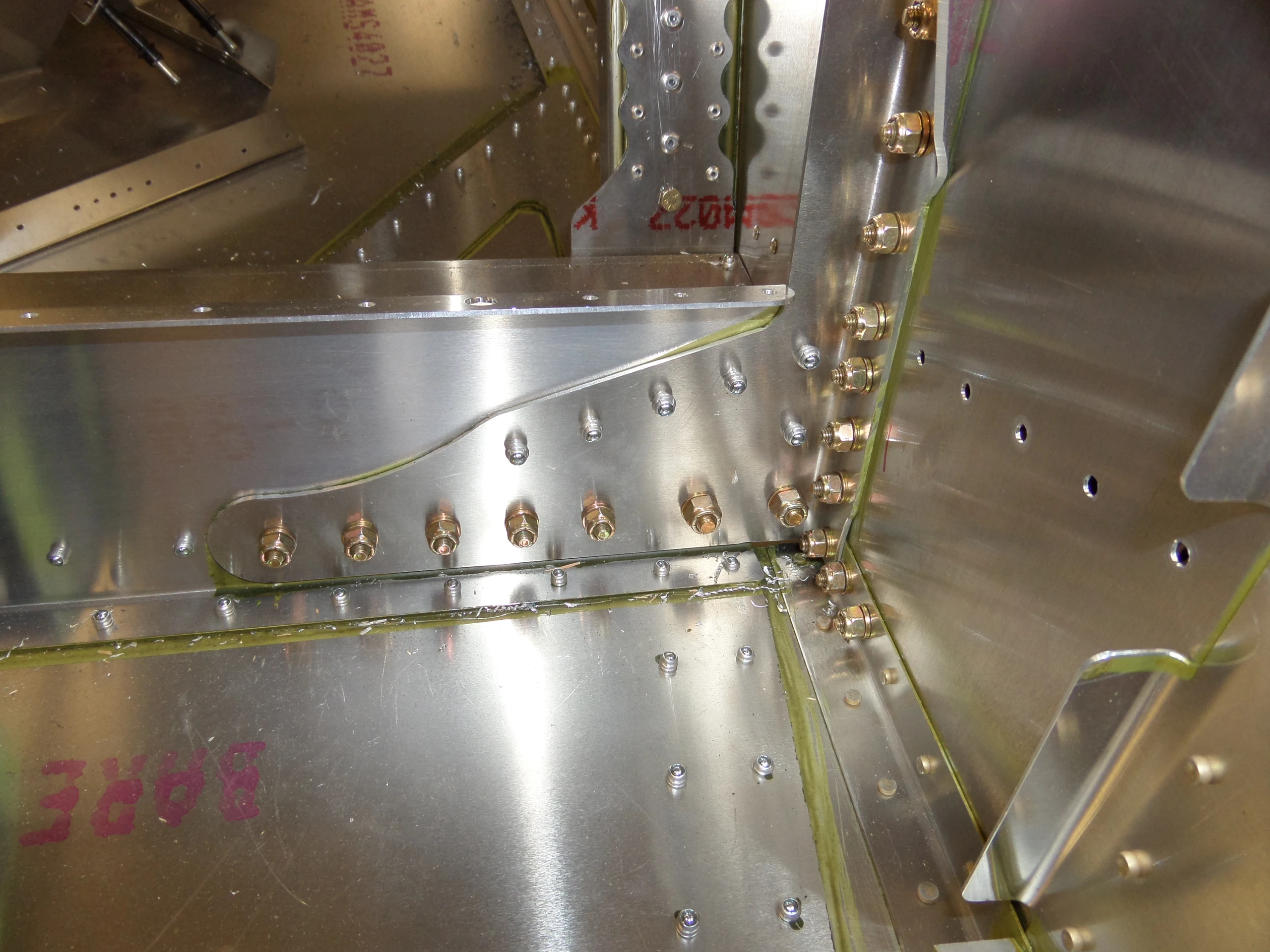

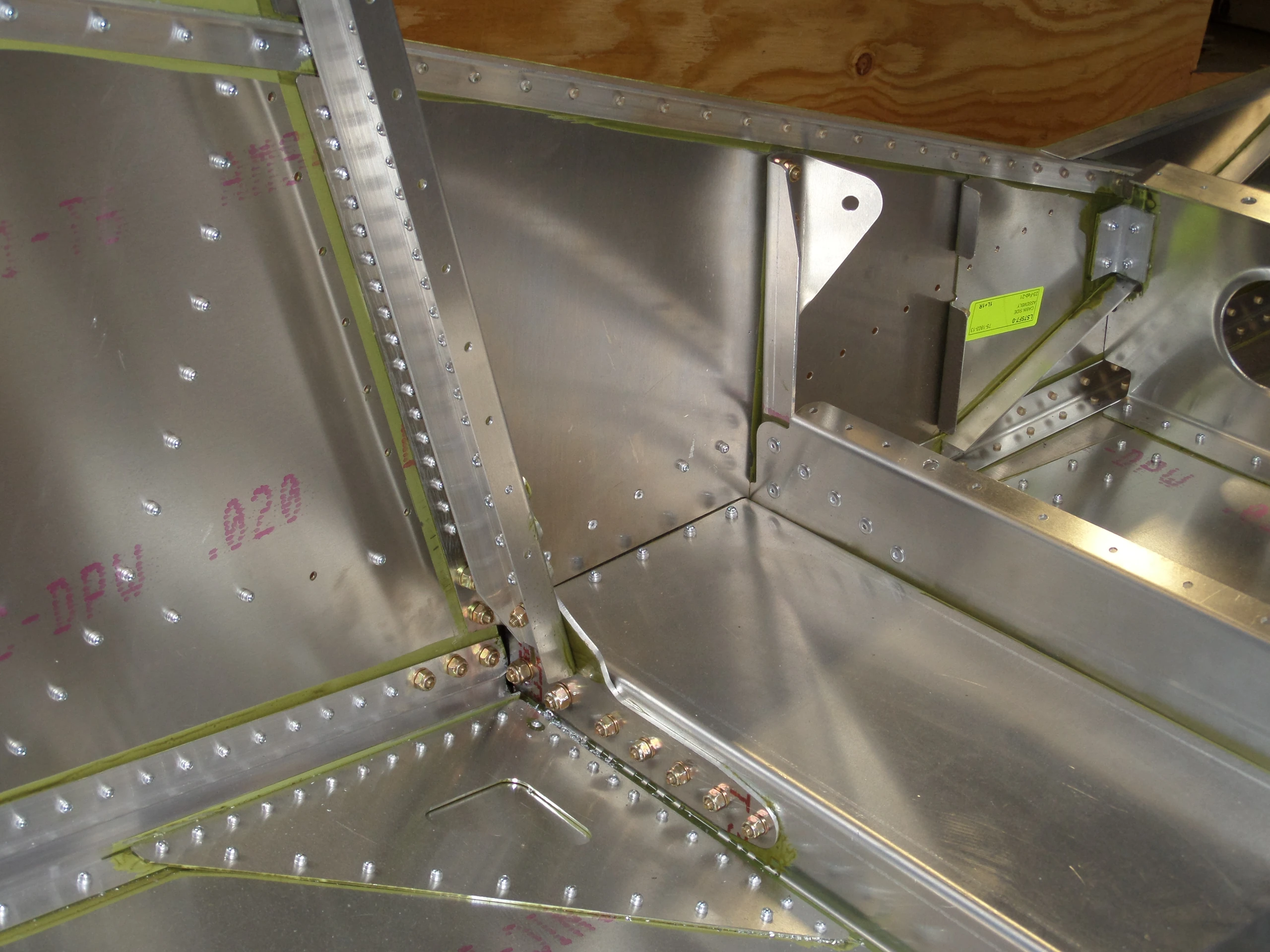

Узлы крепления шасси
Деталь по исходному IPL: LS75F14-3 · Количество: 1L+1R
На действующем чертеже обозначены SD75F14-3, по одному слева и справа. Старый LS75F14-3 оставлен в строке IPL только для сравнения.
Сверить со строкой IPL

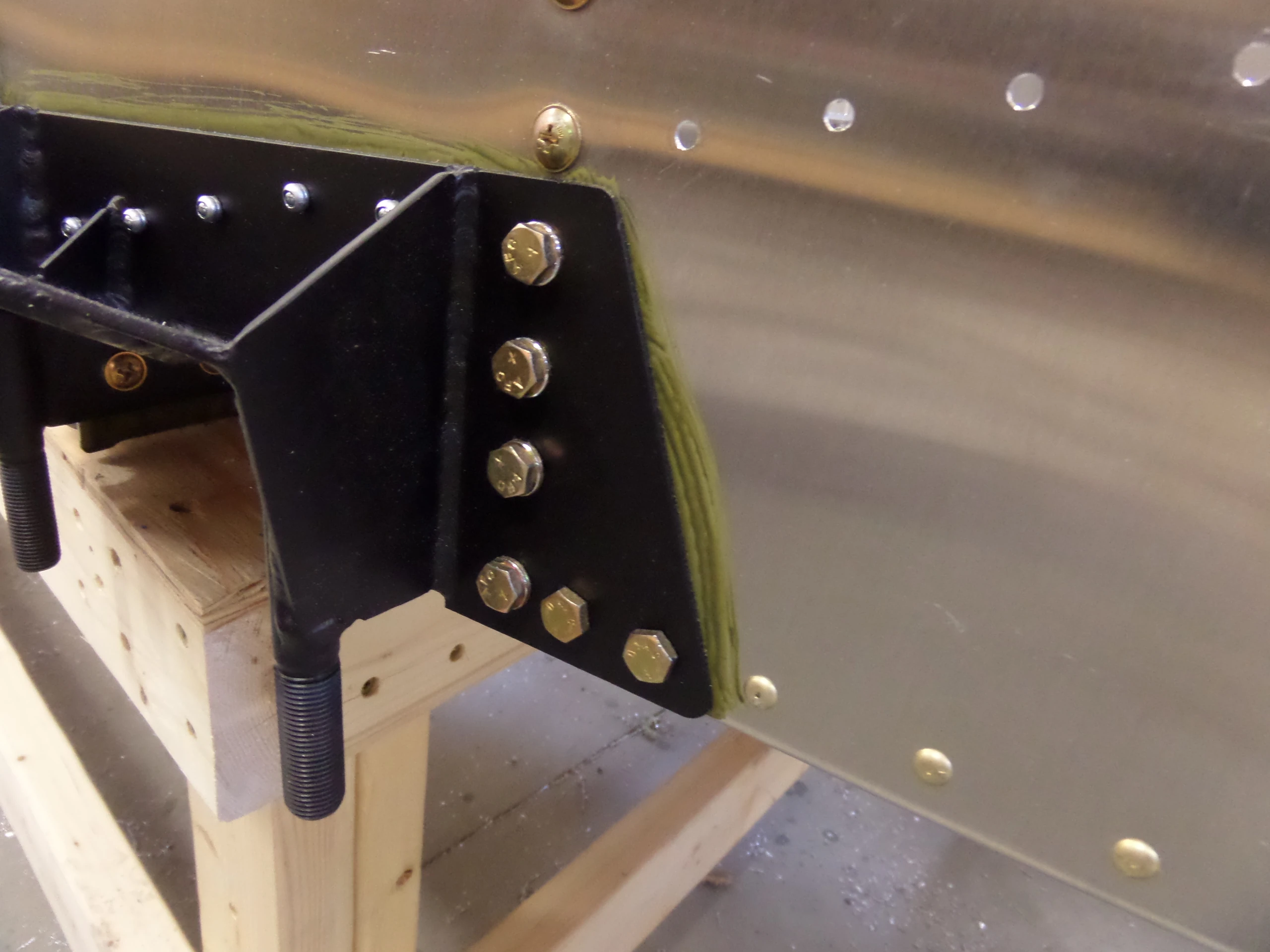

Болты позиции 5
Деталь по исходному IPL: AN3-5A · Количество: 6
Шесть AN3-5A; под каждой головкой одна шайба.
Сверить со строкой IPL
Болты позиции 6
Деталь по исходному IPL: AN3-5A · Количество: 2
Два AN3-5A; под каждой головкой одна шайба.
Сверить со строкой IPL
Болты позиции 7
Деталь по исходному IPL: AN4-6A · Количество: 2
Два AN4-6A диаметром 1/4”. Действующий чертёж дополнительно показывает шайбы под головками.
Сверить со строкой IPL
Болты позиции 8
Деталь по исходному IPL: AN3-4A · Количество: 4
Четыре AN3-4A. Расположение группы показано отдельной выноской FC-03.
Сверить со строкой IPL
Болты позиции 9
Деталь по исходному IPL: AN3-5A · Количество: 2
Два AN3-5A. IPL указывает одну шайбу под головкой; чертёж это не повторяет. Это расхождение отмечено выше, сверяйте применимость.
Сверить со строкой IPL
Болты позиции 10: обновлённое количество
Деталь по исходному IPL: AN3-5A · Количество: 10
Под каждой головкой AN3-5A одна шайба. В IPL десять, в действующем FC-03 шесть: для комплектации сверяйте новый лист.
Сверить со строкой IPL
Болты позиции 11
Деталь по исходному IPL: AN3-5A · Количество: 10
Десять AN3-5A с одной шайбой под каждой головкой.
Сверить со строкой IPL
Болты позиции 12
Деталь по исходному IPL: AN3-5A · Количество: 10
Десять AN3-5A с одной шайбой под каждой головкой.
Сверить со строкой IPL
Винты позиции 13
Деталь по исходному IPL: AN525-416R9 · Количество: 4
Четыре винта: действующий лист AN525-416R12, старый IPL AN525-416R9. Под самоконтрящейся гайкой предусмотрена тонкая шайба.
Сверить со строкой IPL
Винты позиции 14
Деталь по исходному IPL: AN525-416R9 · Количество: 4
Четыре винта второй группы: действующий лист AN525-416R12 вместо AN525-416R9 в IPL. Под самоконтрящейся гайкой тонкая шайба.
Сверить со строкой IPL

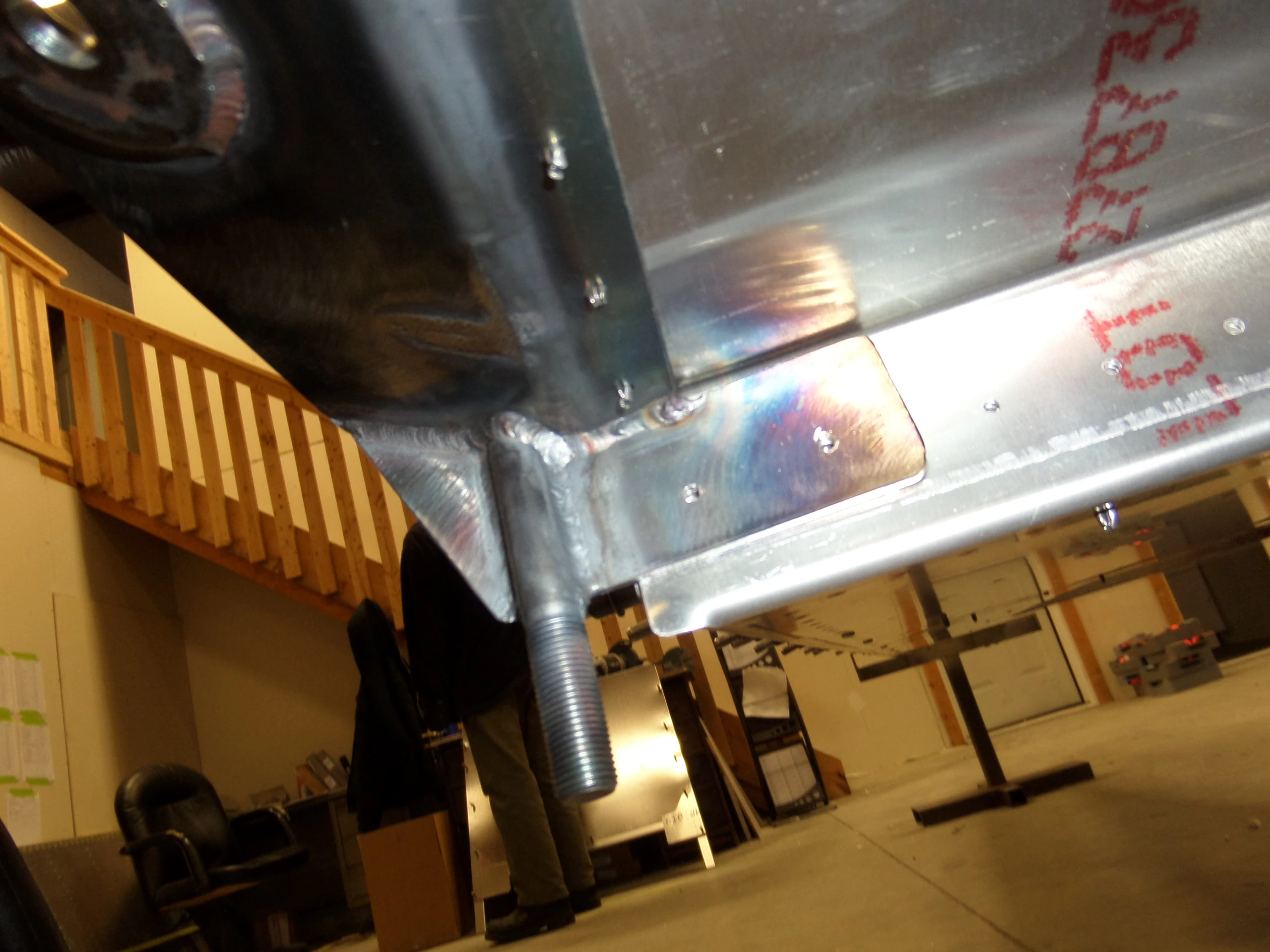

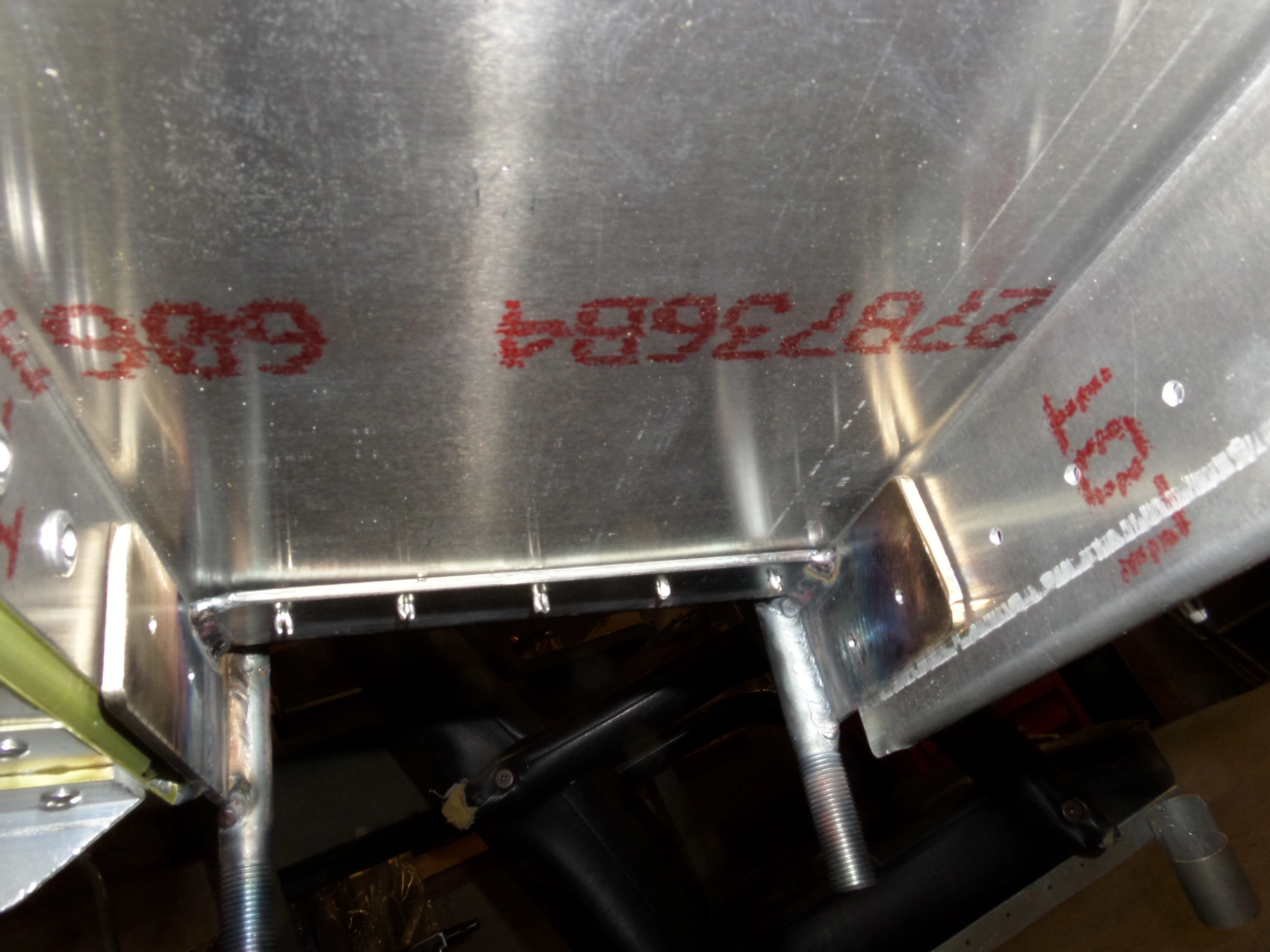

Клёпка узла снизу
Деталь по исходному IPL: A6 · Количество: 12
Двенадцать A6 в нижнем соединении узла крепления шасси, по шесть с каждой стороны.
Сверить со строкой IPL
Клёпка передних кронштейнов
Деталь по исходному IPL: A6 · Количество: 12
По шесть A6 в каждом переднем усиленном кронштейне, всего двенадцать.
Сверить со строкой IPL

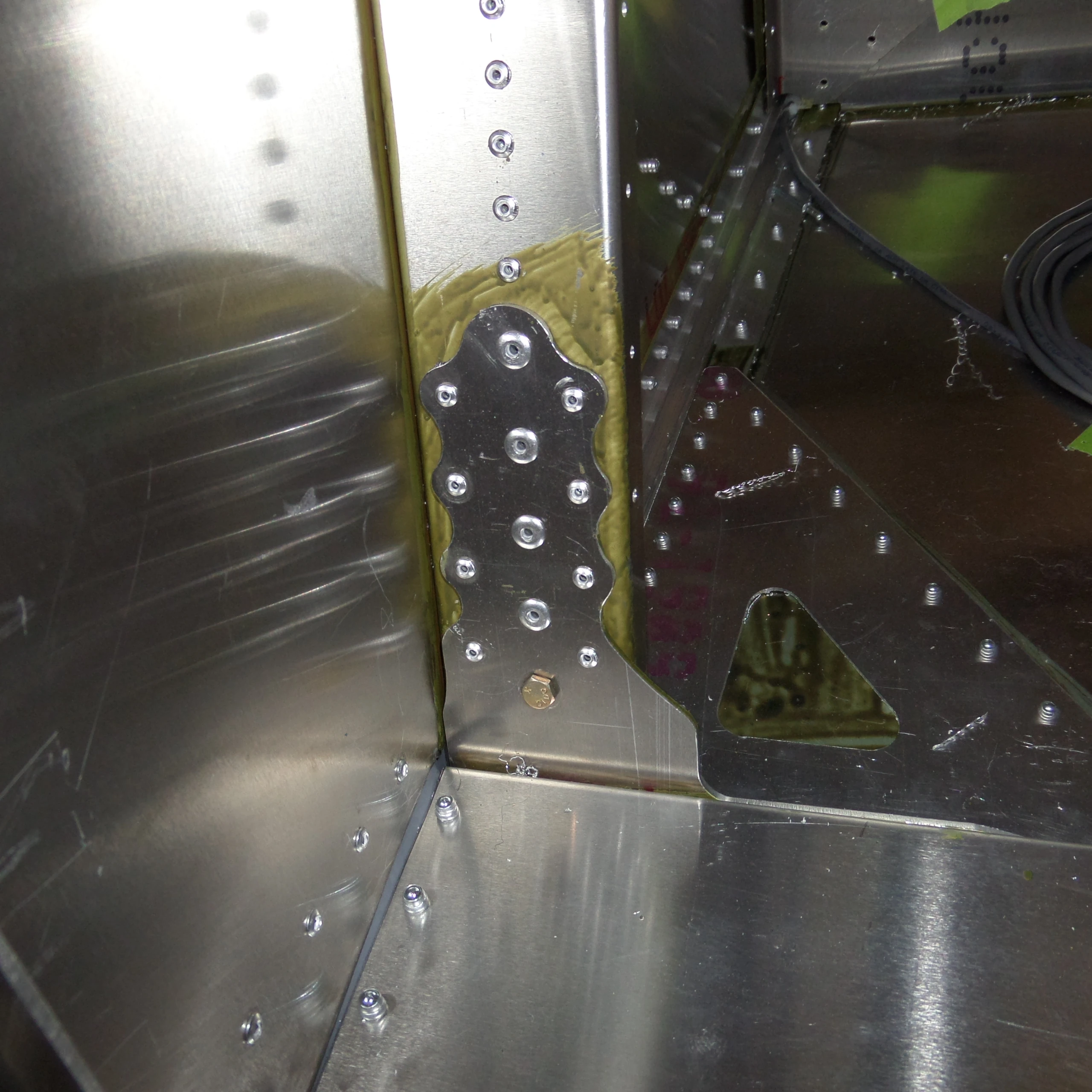

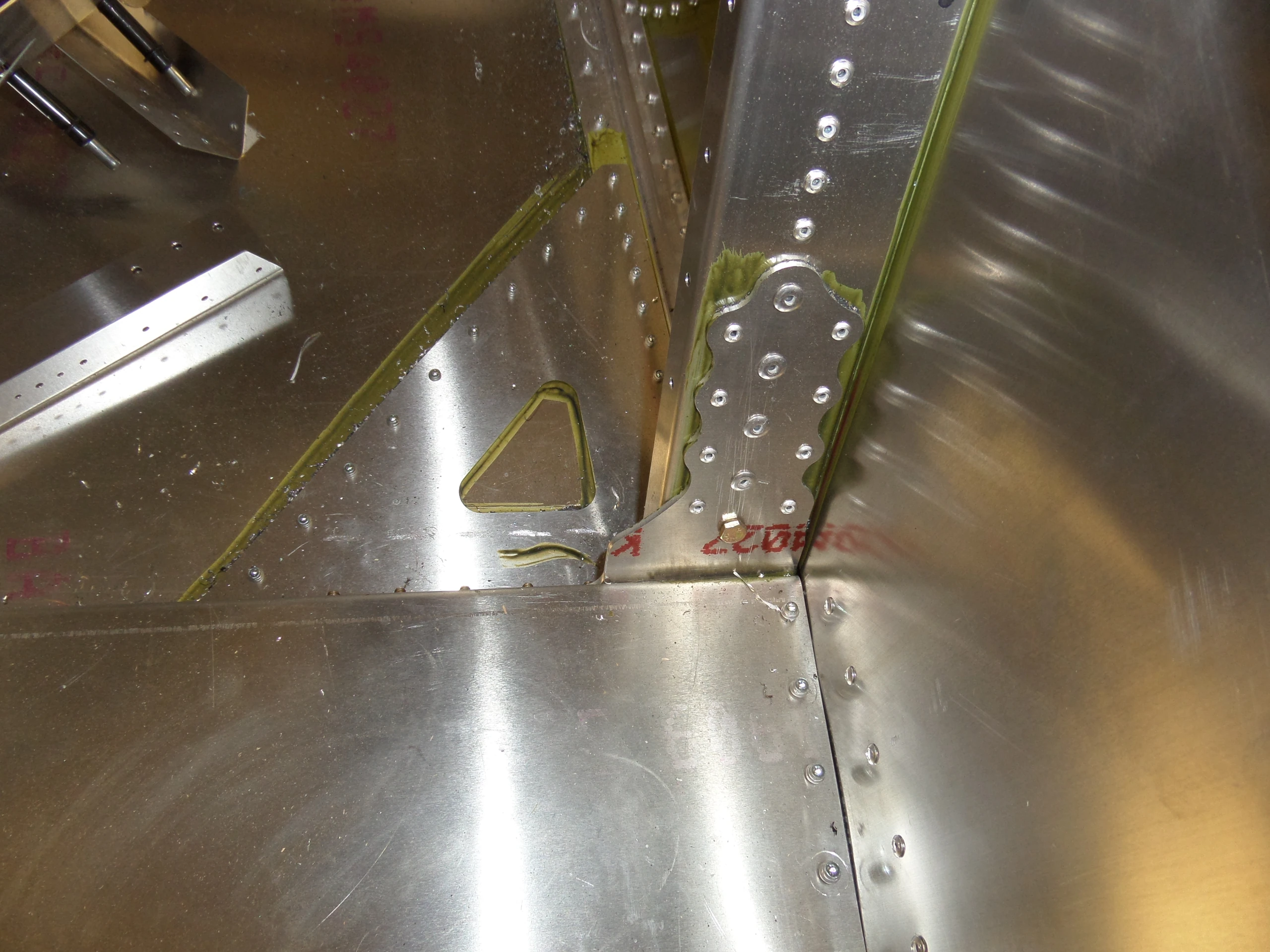

Клёпка задних кронштейнов
Деталь по исходному IPL: A6 · Количество: 8
В средней группе каждого заднего кронштейна по четыре A6, всего восемь.
Сверить со строкой IPL
Нижние болты задних кронштейнов
Деталь по исходному IPL: AN3-5A · Количество: 2
По одному AN3-5A под группой A6 в каждом заднем усиленном кронштейне, всего два.
Сверить со строкой IPL

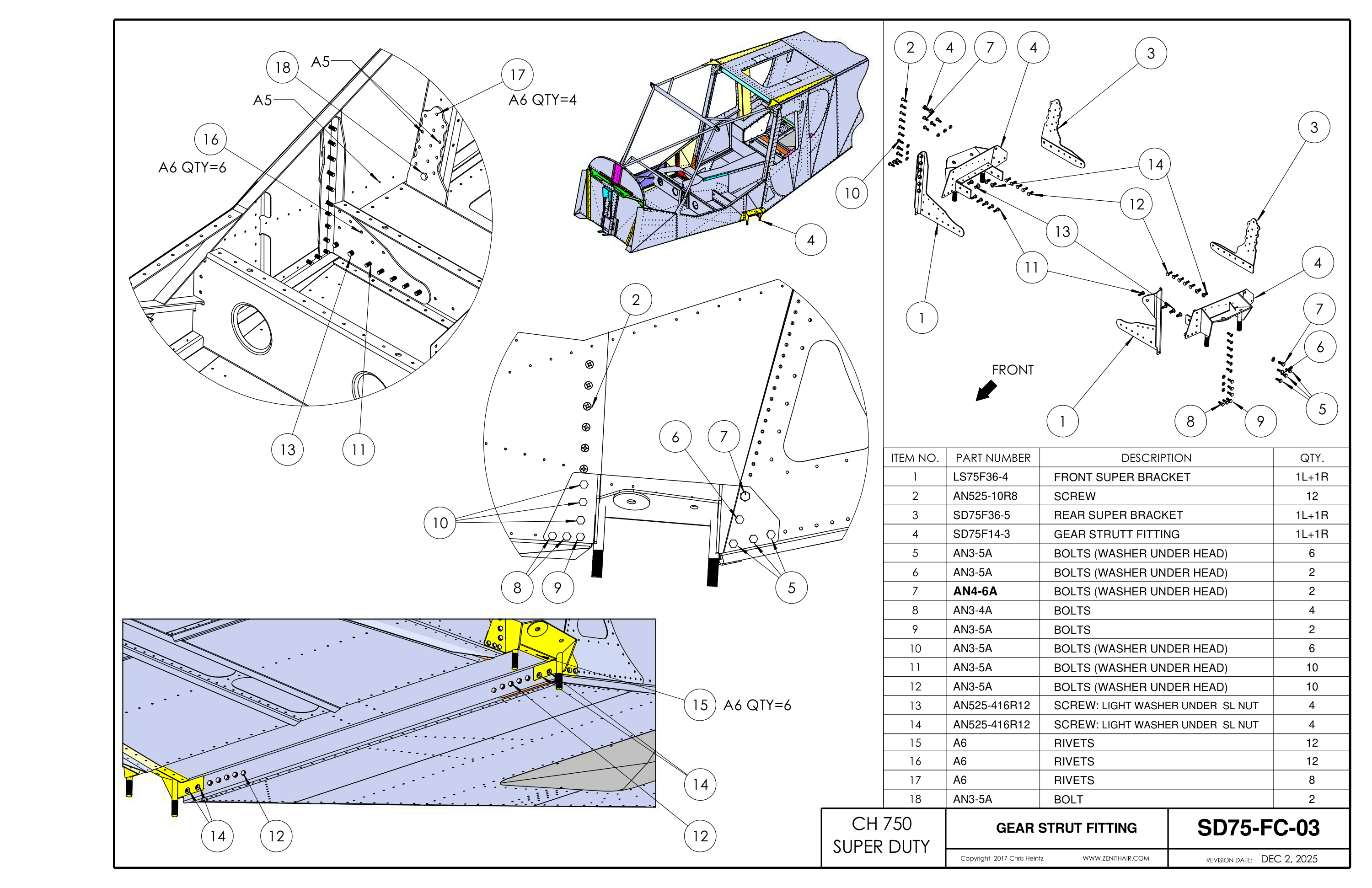

Сборочный чертёж SD75-FC-03
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
