Иллюстрации и порядок сборки

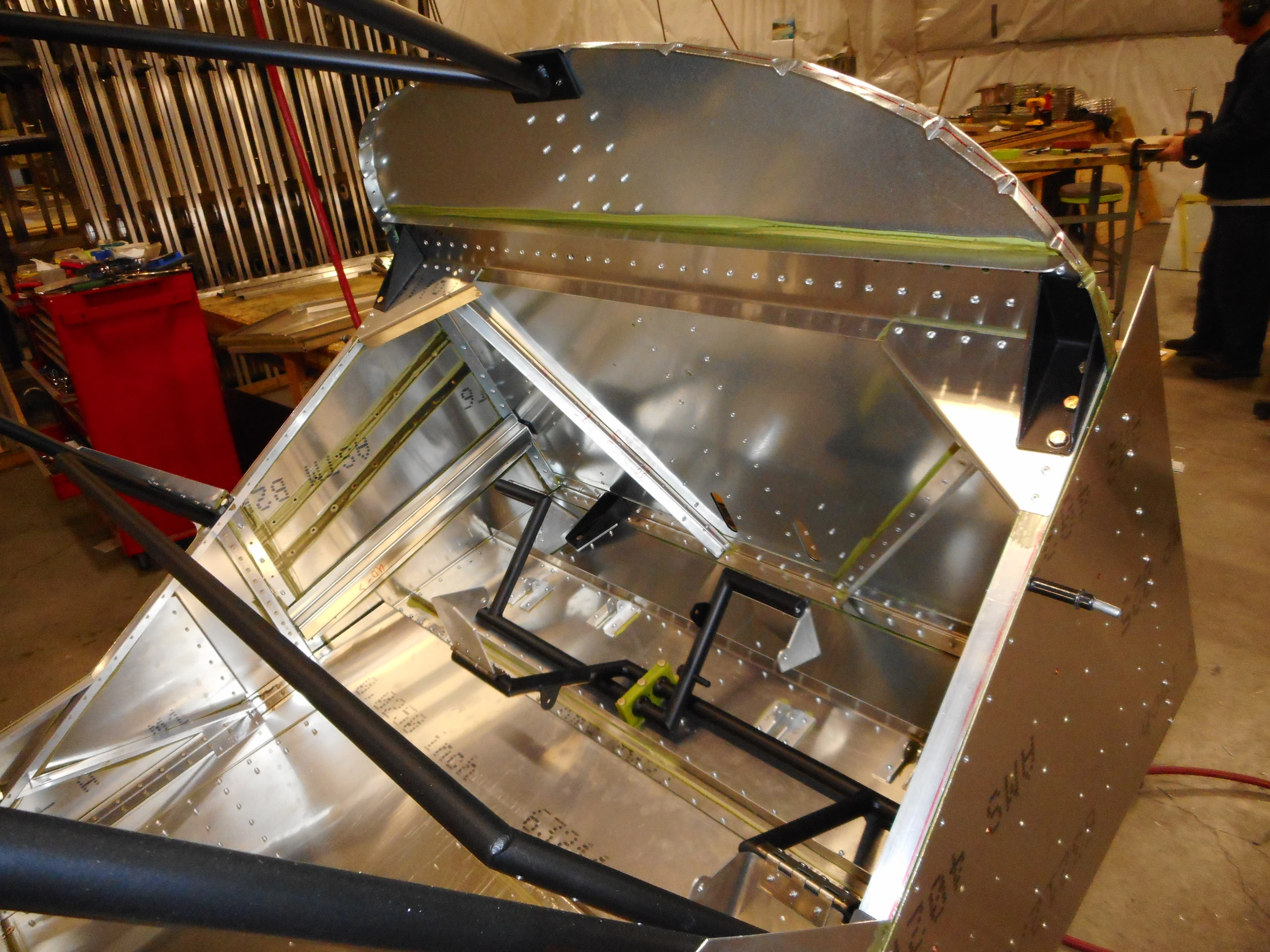

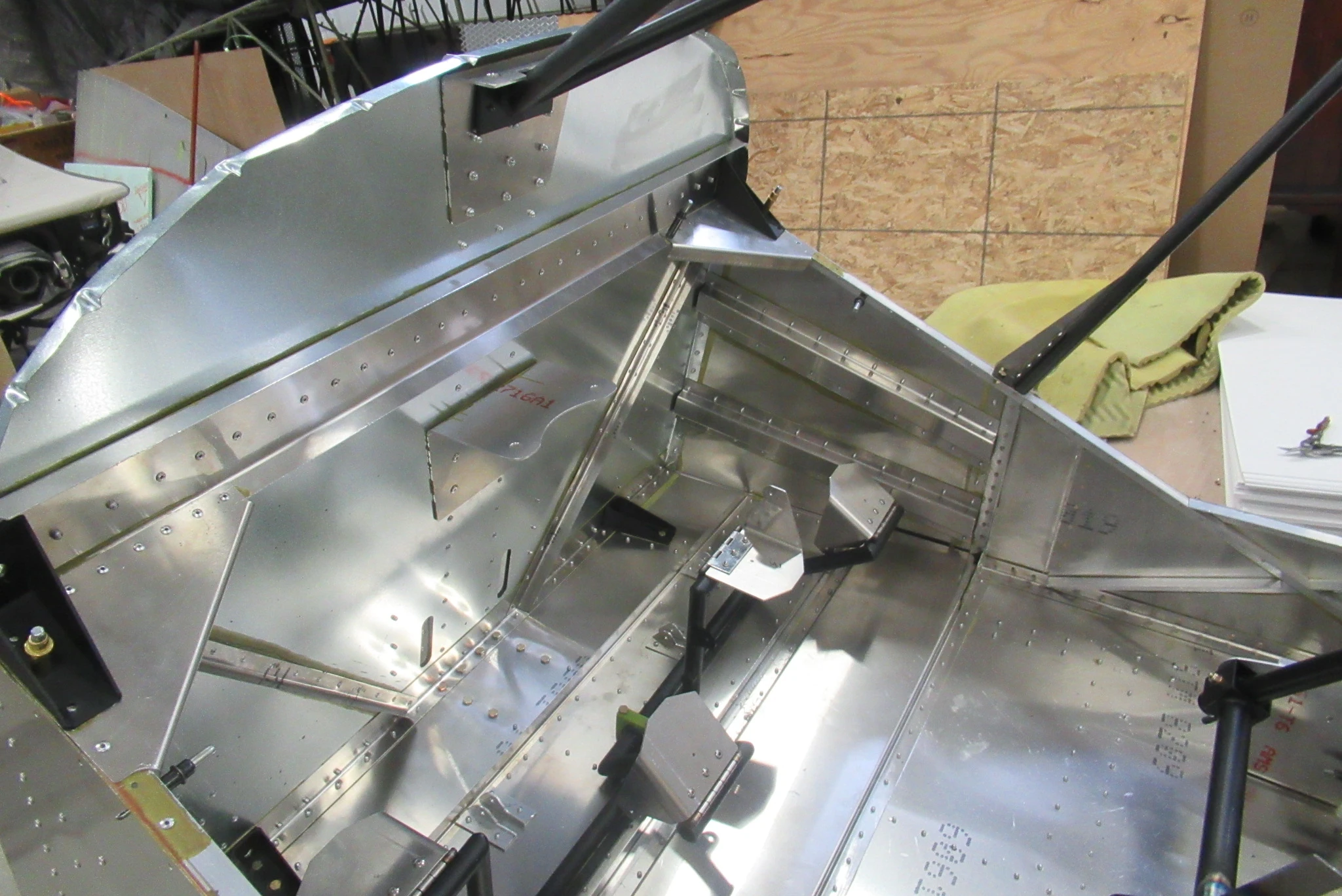

Другие общие виды узла (5)
Редакции и порядок применения
IPL FC-02 · REVISION: JAN 28, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
IPL не содержит текста операций; пояснения к последовательности ниже взяты с собственного листа SD75-FC-02 от 16.03.2023 и фотографий. На листе верхняя косынка SD75F4-3 заменяет LS75F4-3. Передних косынок LS75F40-11 и болтов AN3-5A по три, в старом IPL по два.
A6 диаметром 3/16” — 18. Нержавеющие AS-5 в новом листе разделены по группам: 18, 10 и 18. Строка старого IPL 46 не определяет распределение: по девять сверху слева/справа и снизу слева/справа, по пять на каждой передней косынке.
Порядок установки по IPL
Примерка сварной рамы
Деталь по исходному IPL: LS75F15-1 · Количество: 1

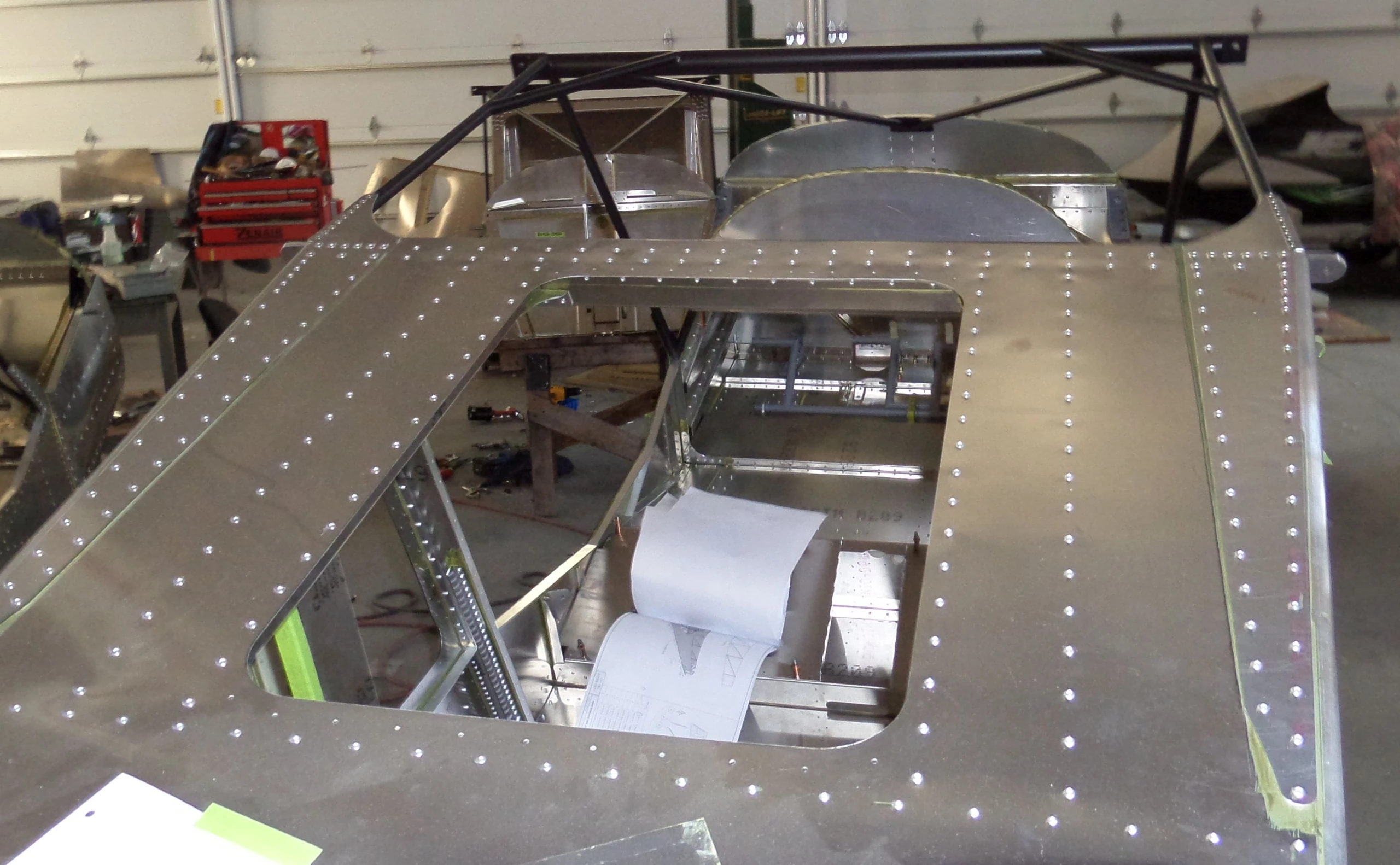

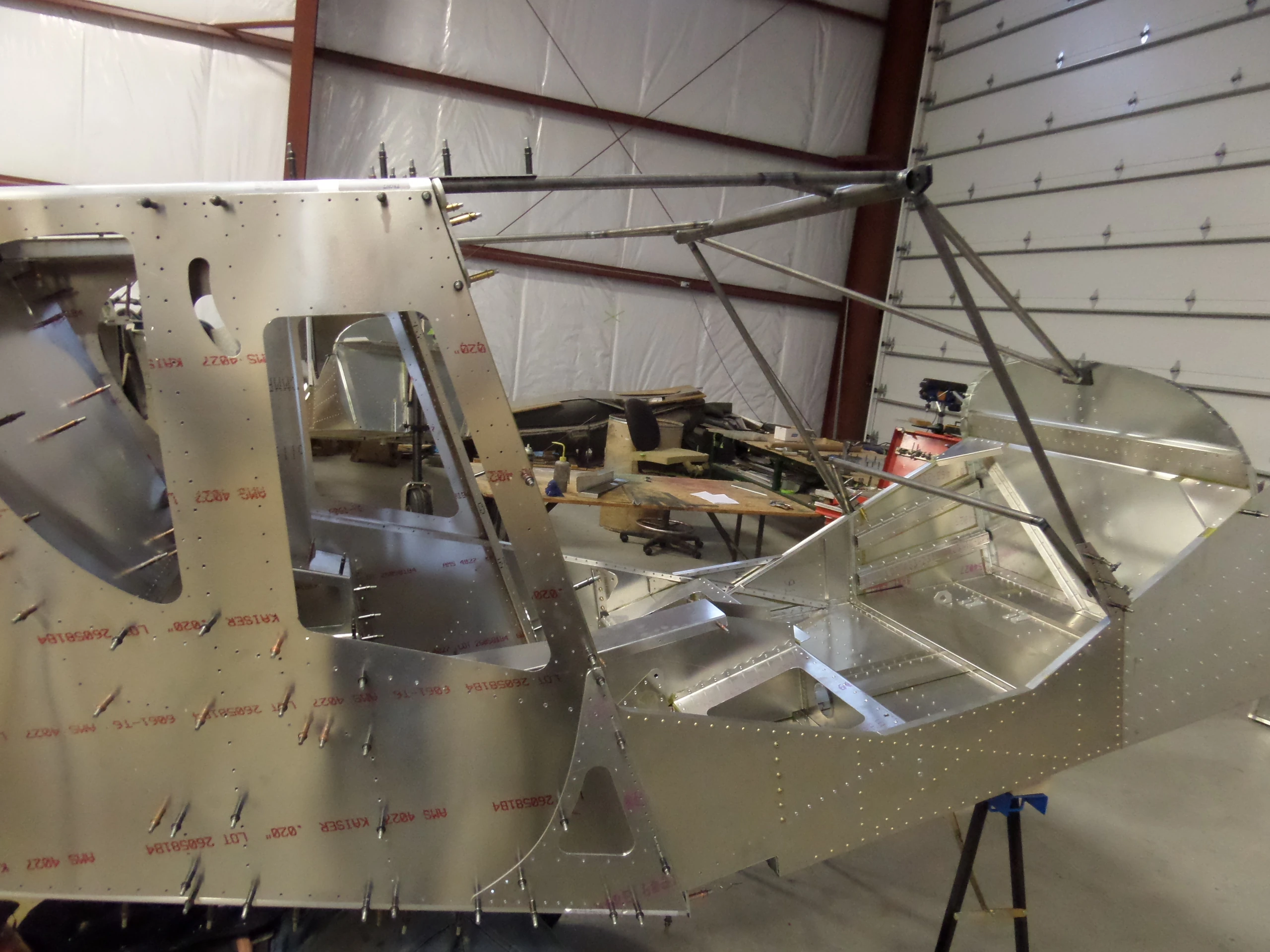

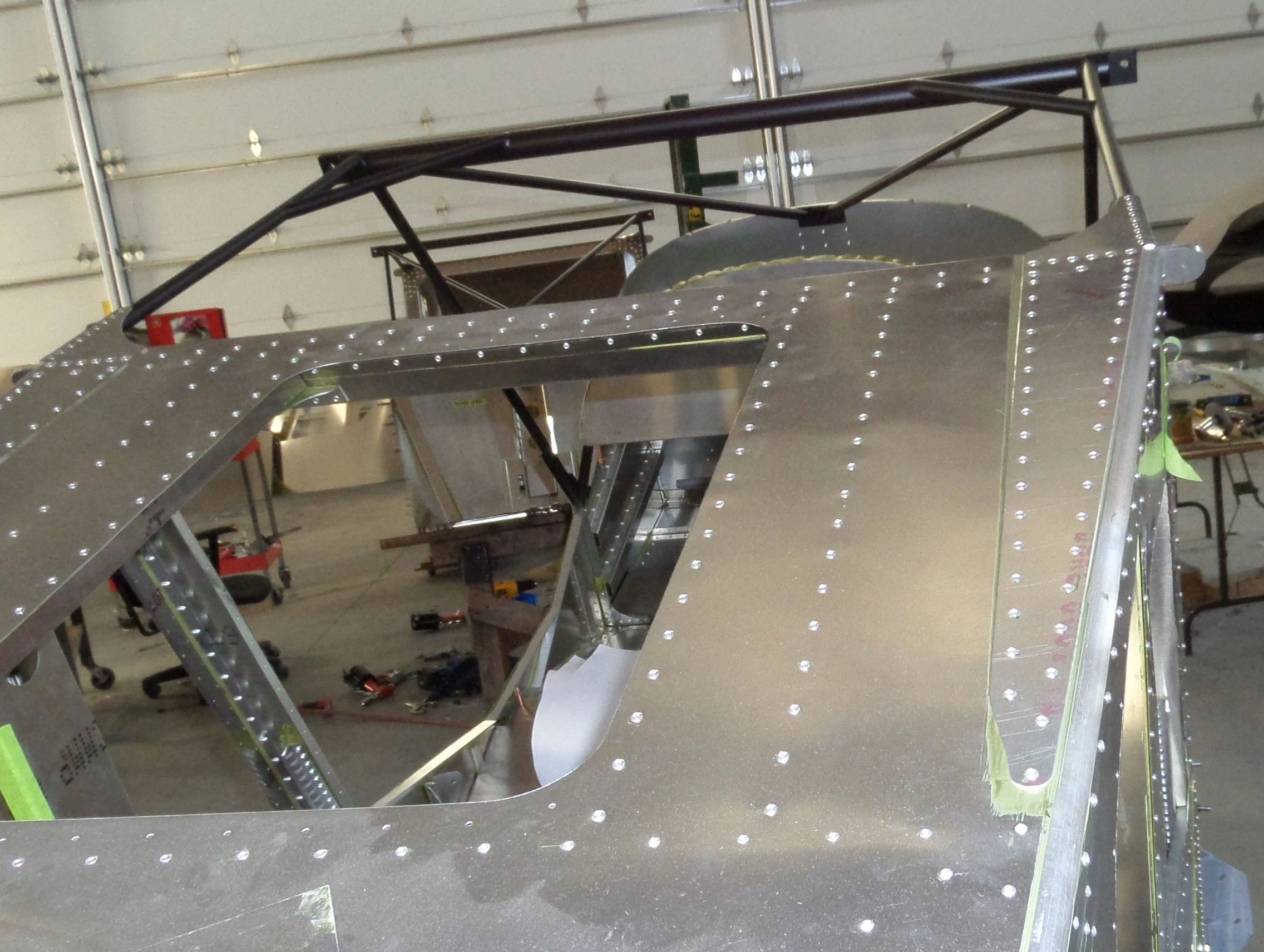

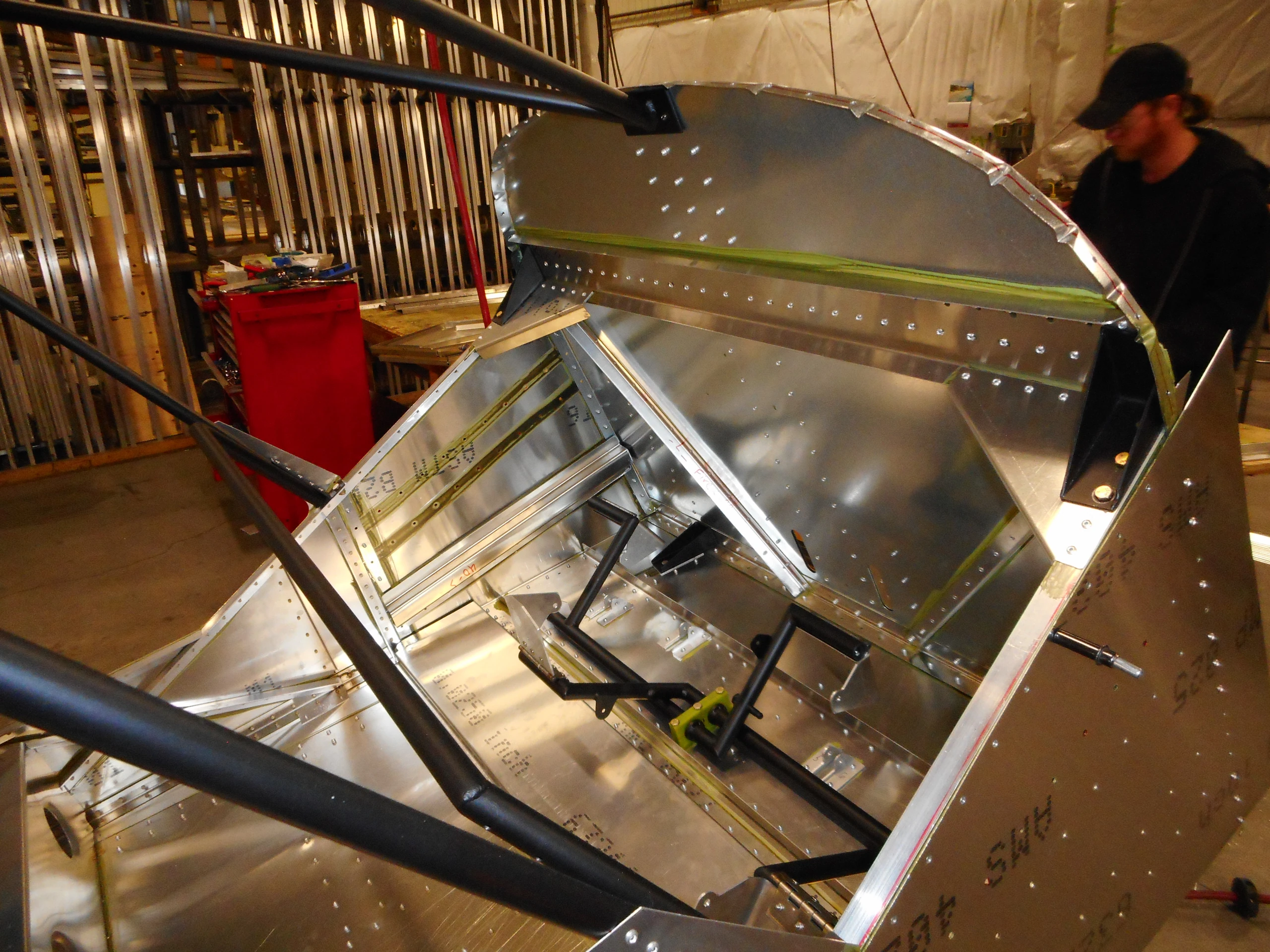

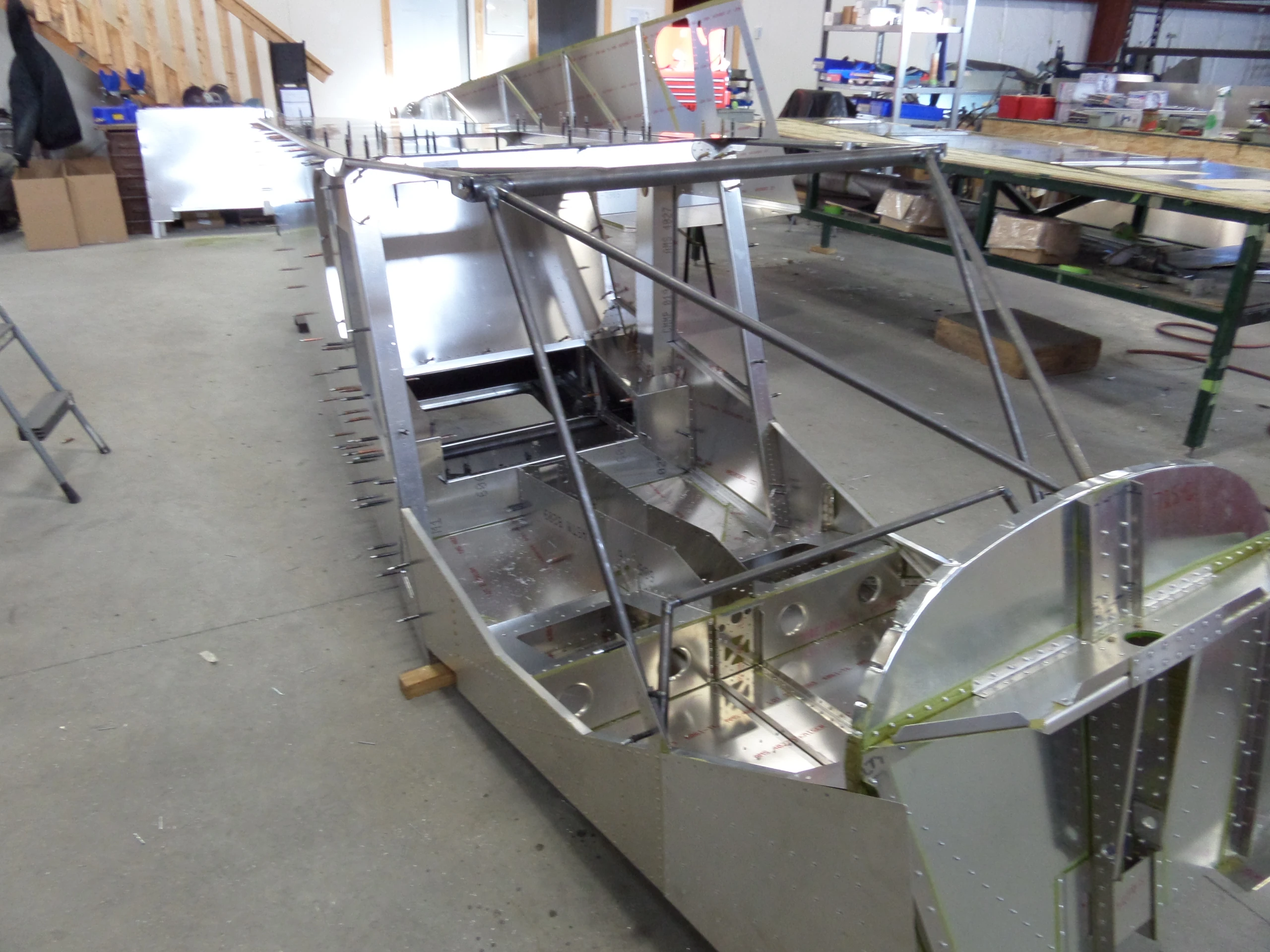

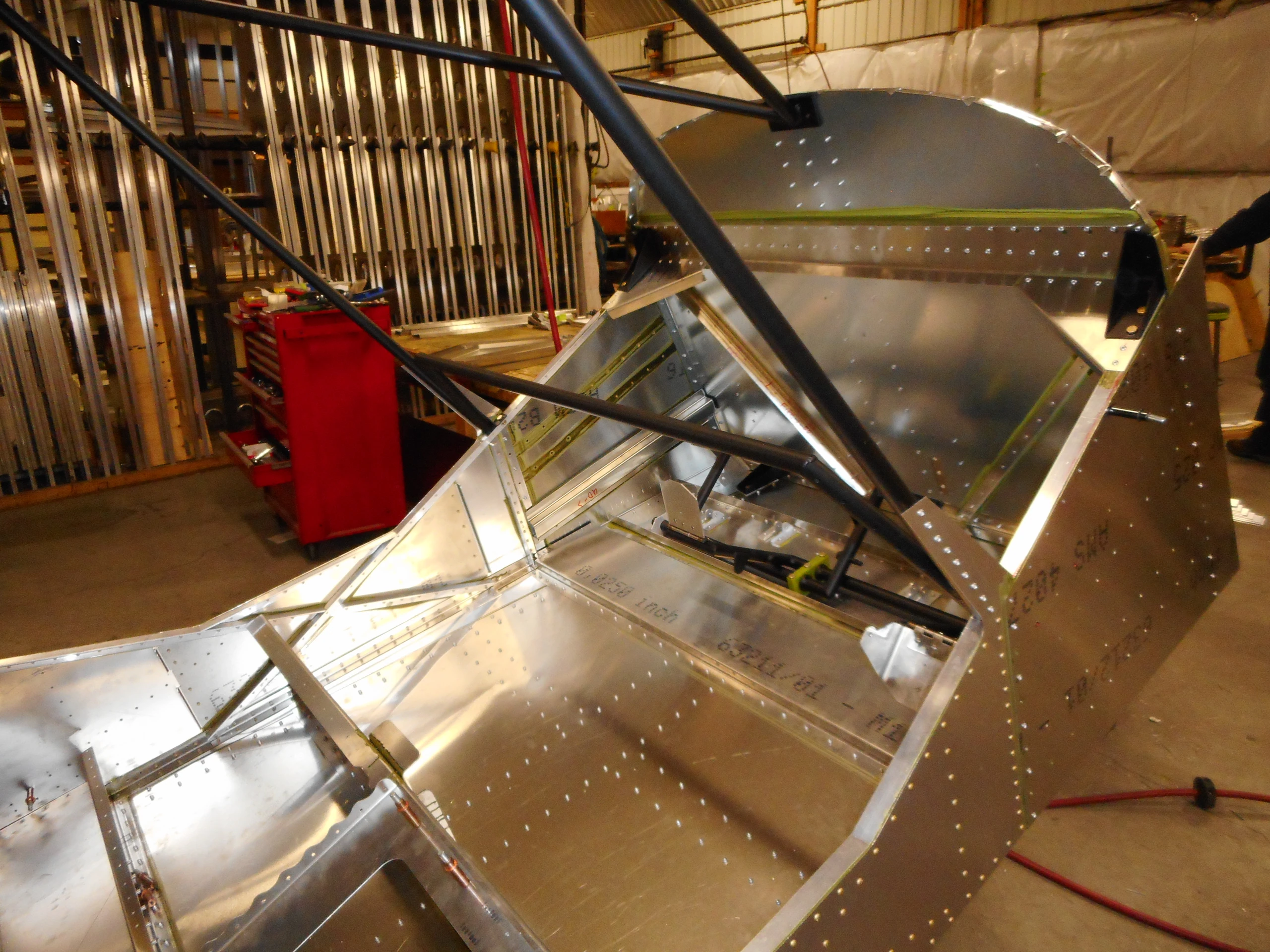

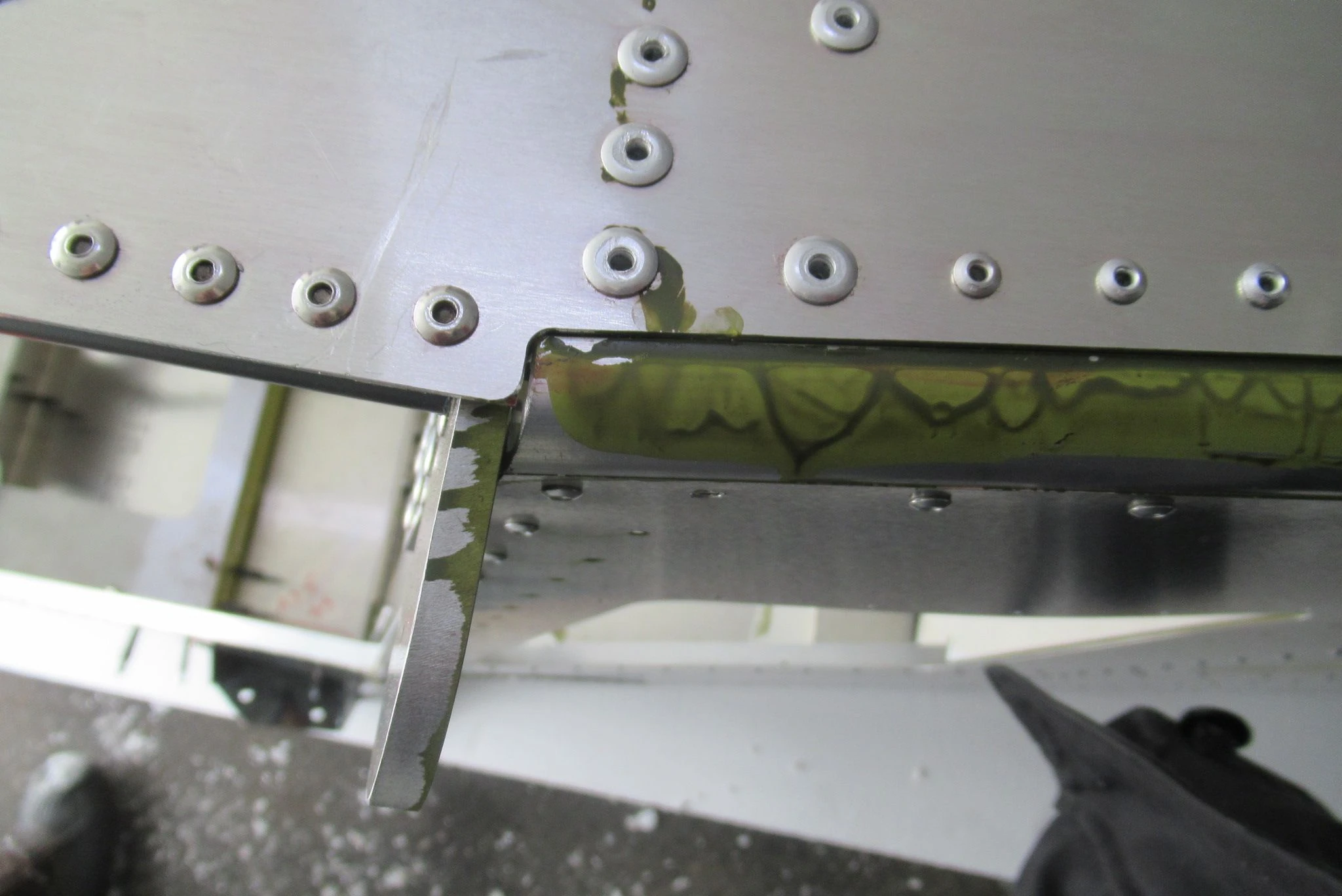

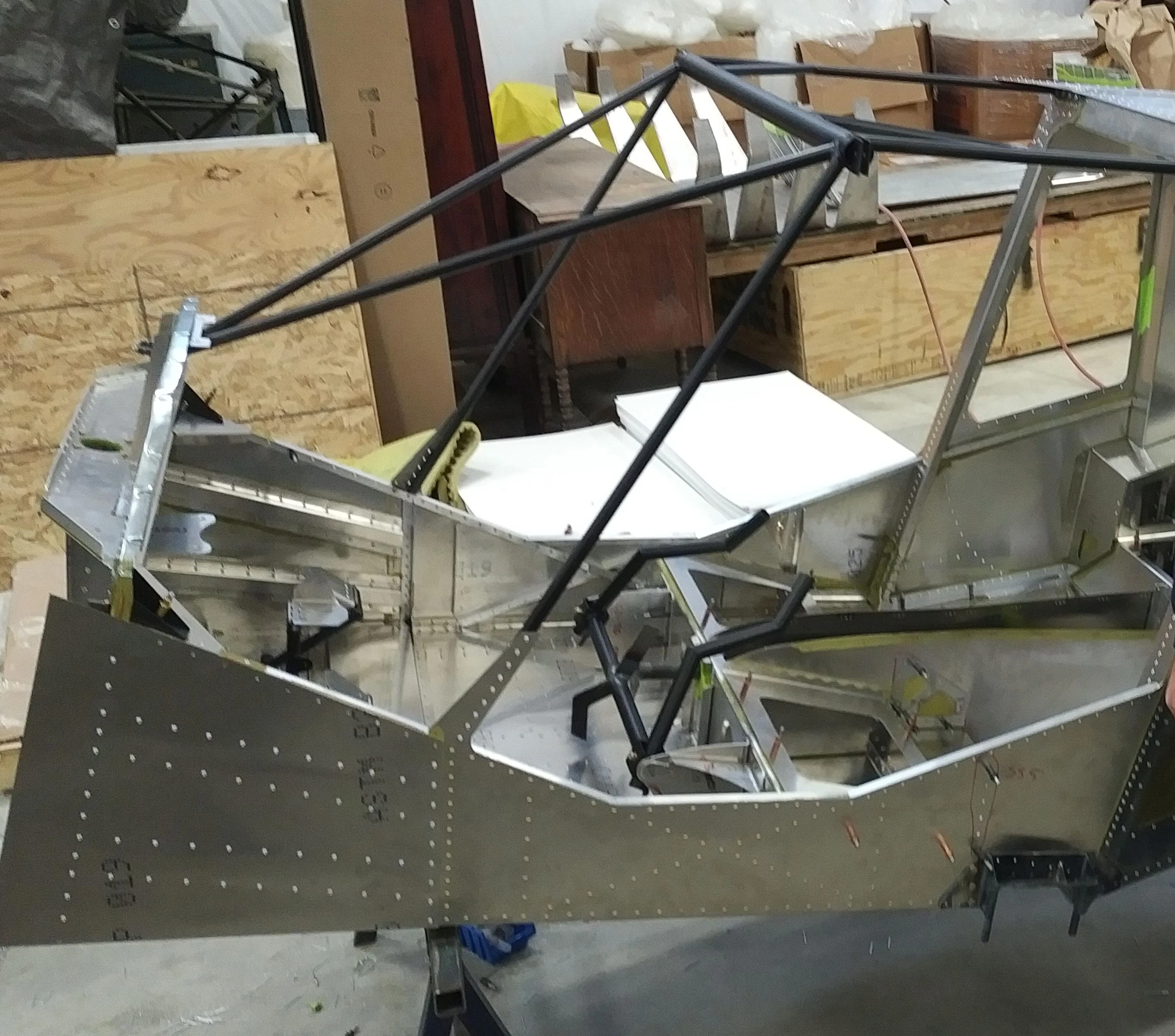

На фотографиях готовая сварная рама LS75F15-1 устанавливается на фюзеляж и сначала закрепляется Cleco с нижней стороны. IPL здесь содержит только ведомость деталей; расположение задаёт FC-02.
Сверить со строкой IPL

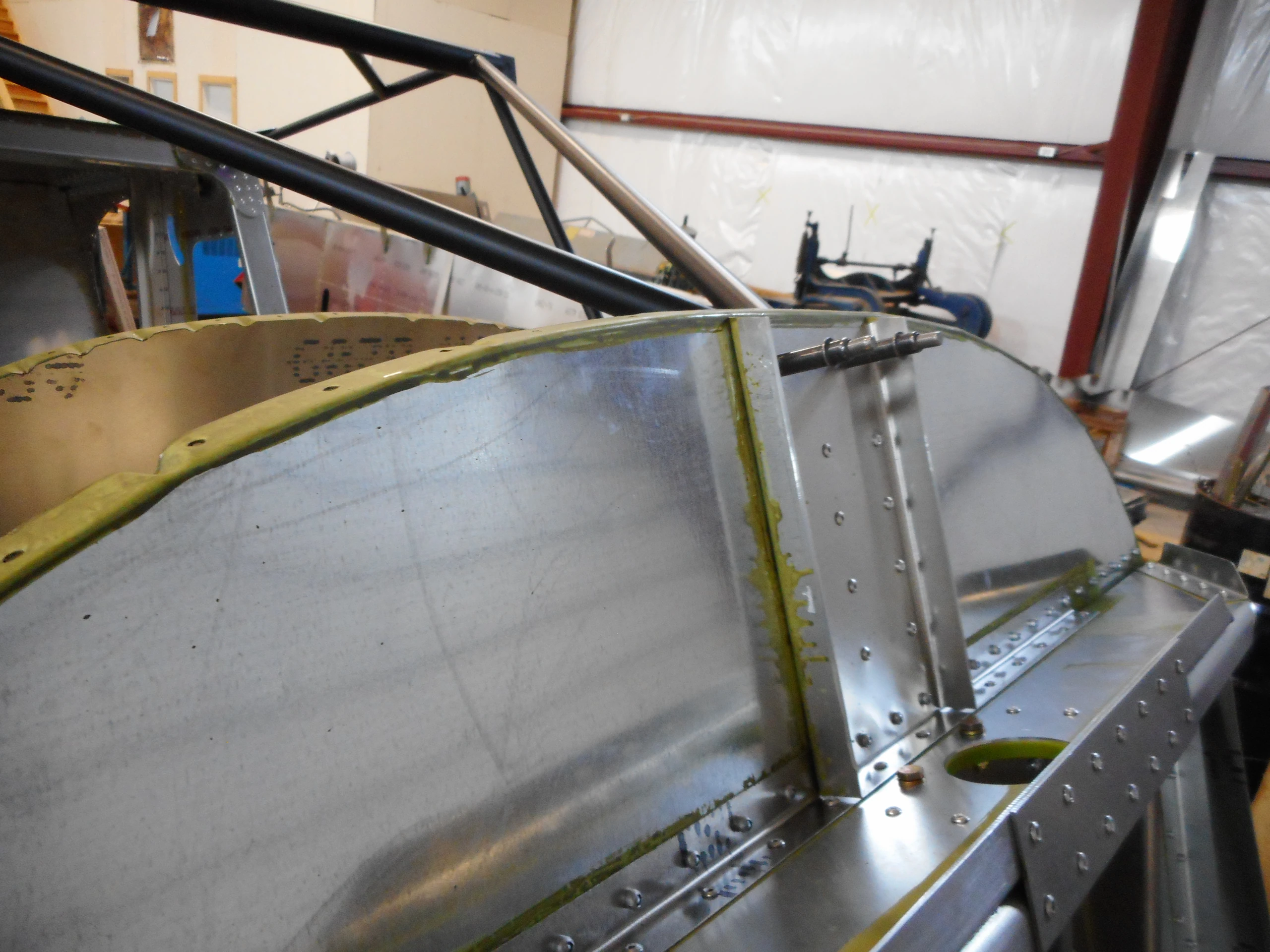

Верхние косынки
Деталь по исходному IPL: LS75F4-3 · Количество: 2

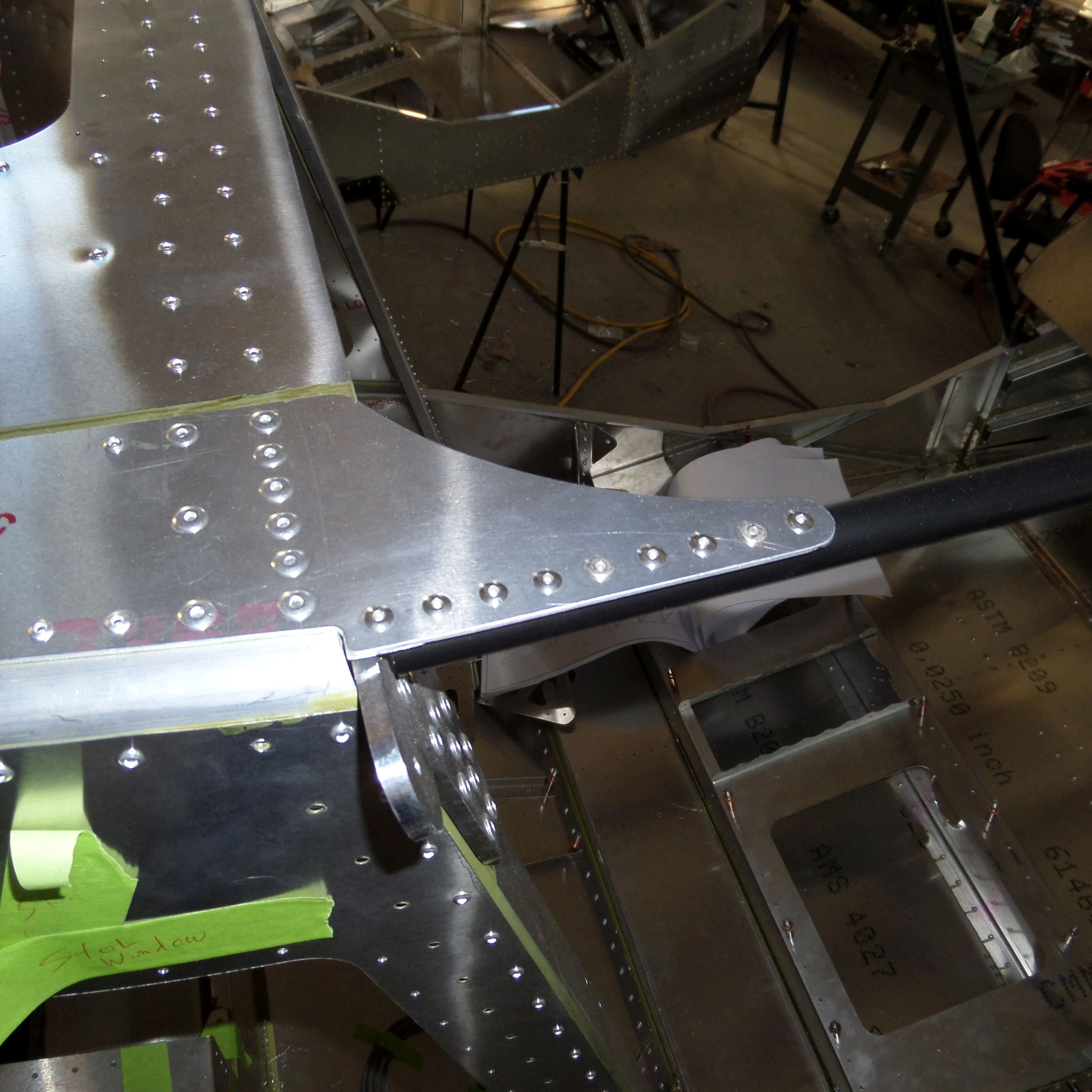

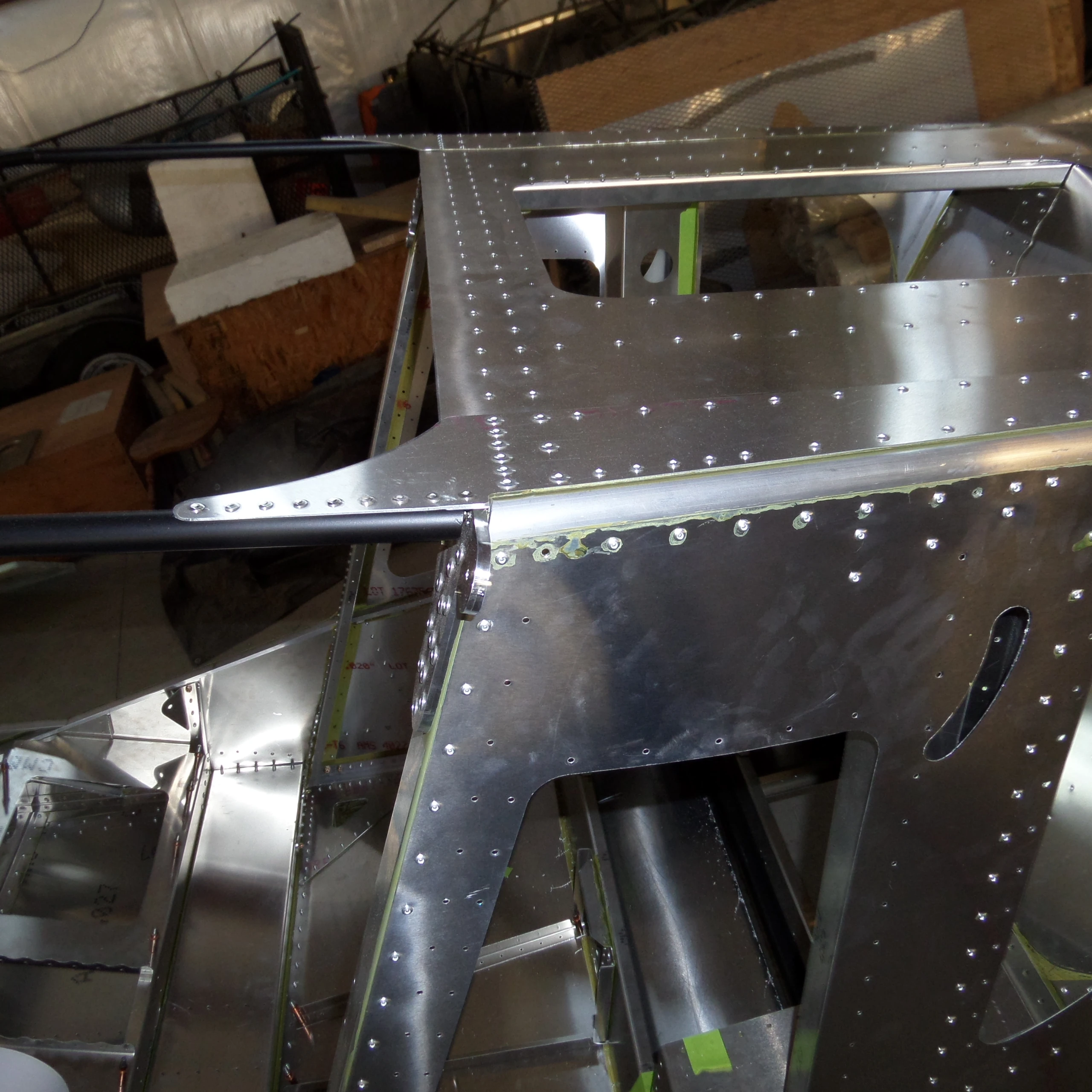

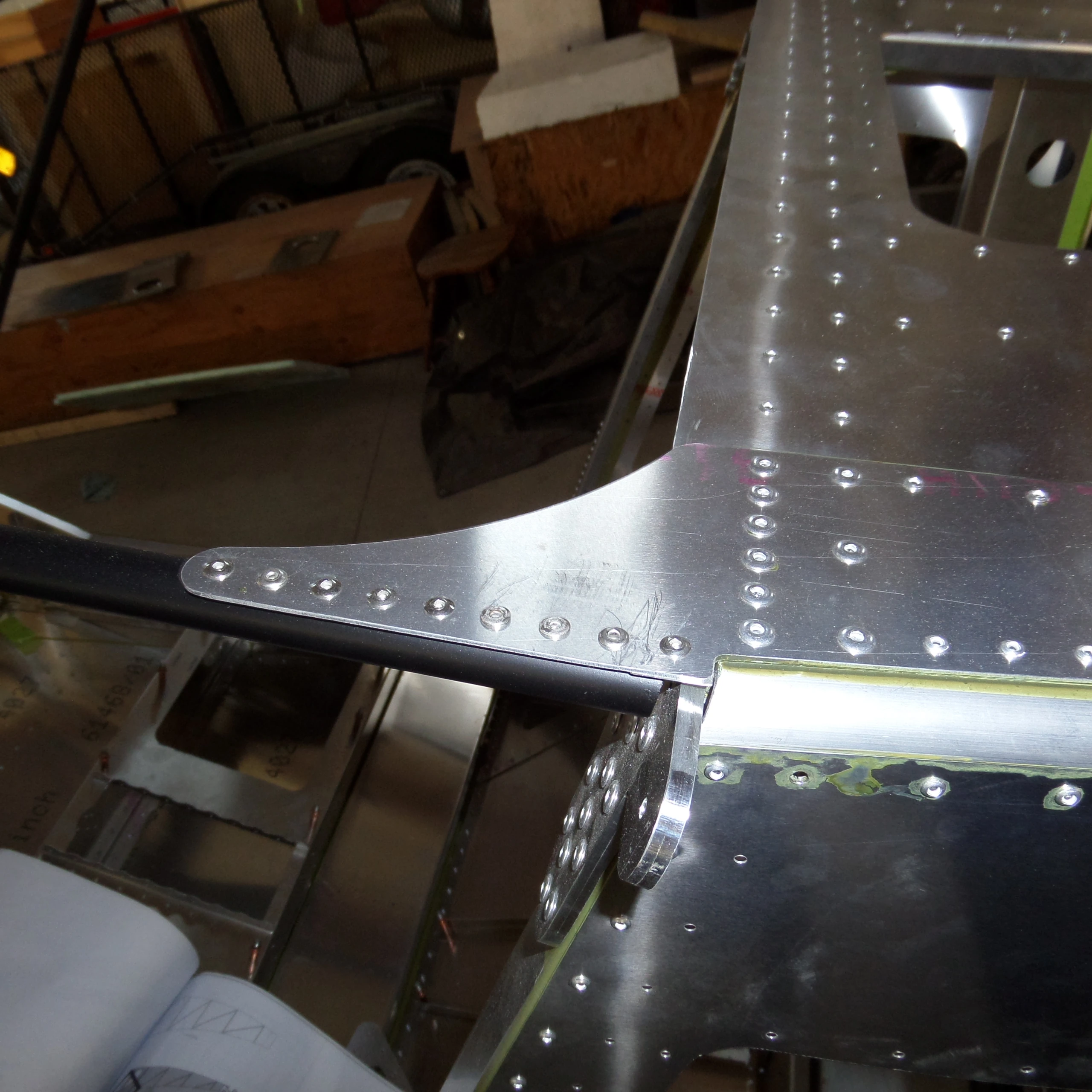

На новом листе две верхние косынки обозначены SD75F4-3 вместо LS75F4-3. Установку и раздельные ряды крепежа сверяйте по изображению.
Сверить со строкой IPL

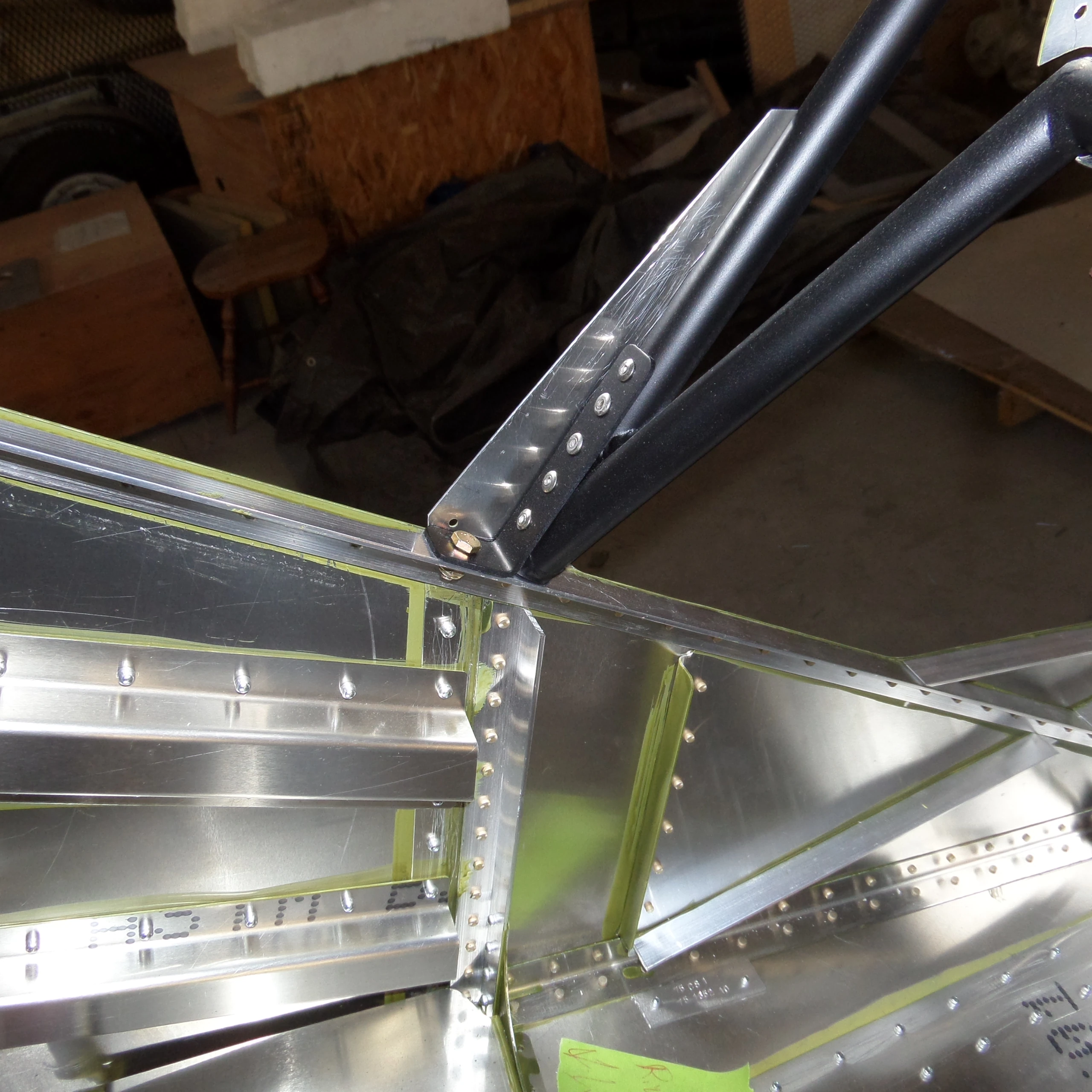

Передние косынки рамы
Деталь по исходному IPL: LS75F40-11 · Количество: 2

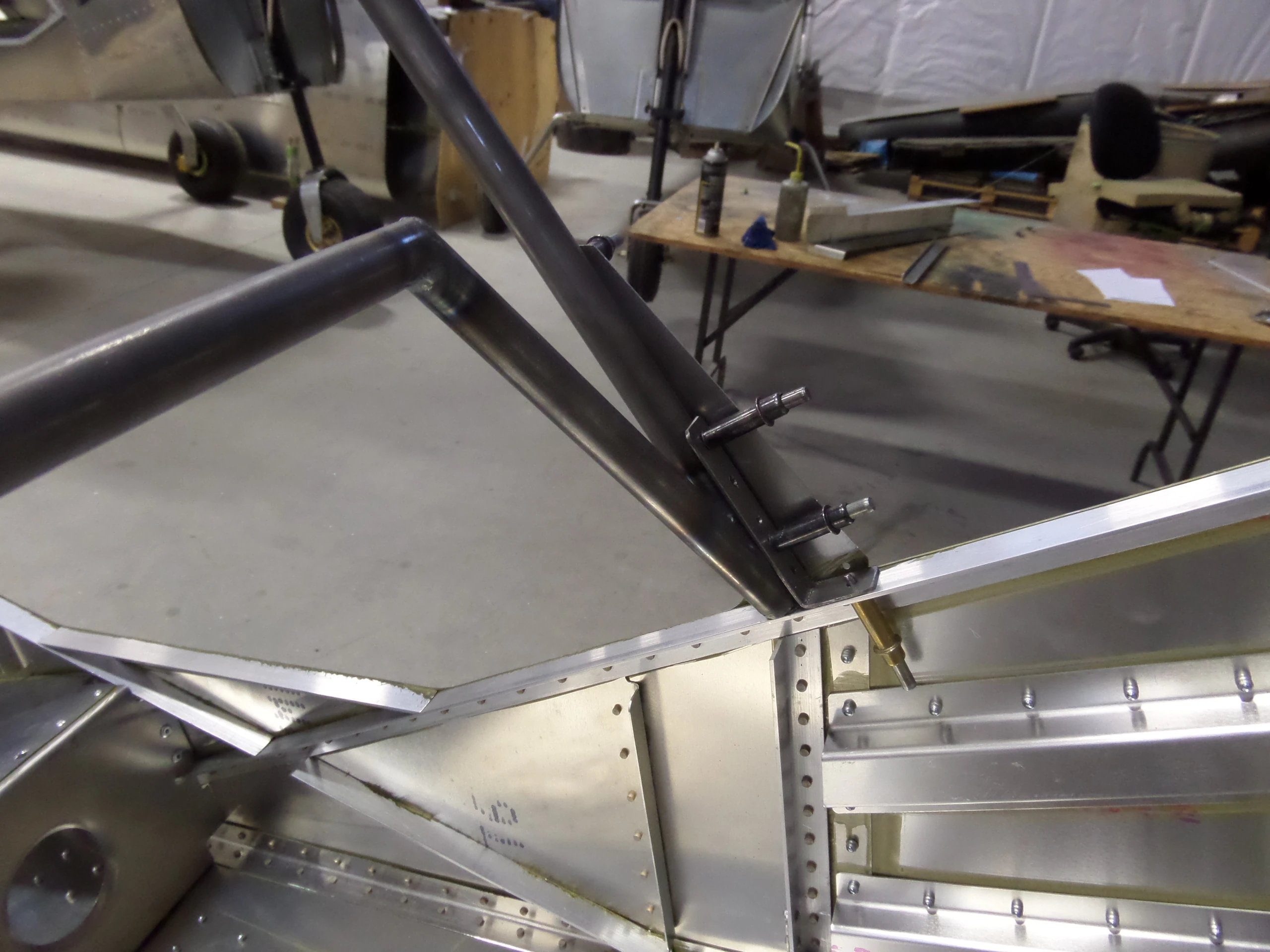

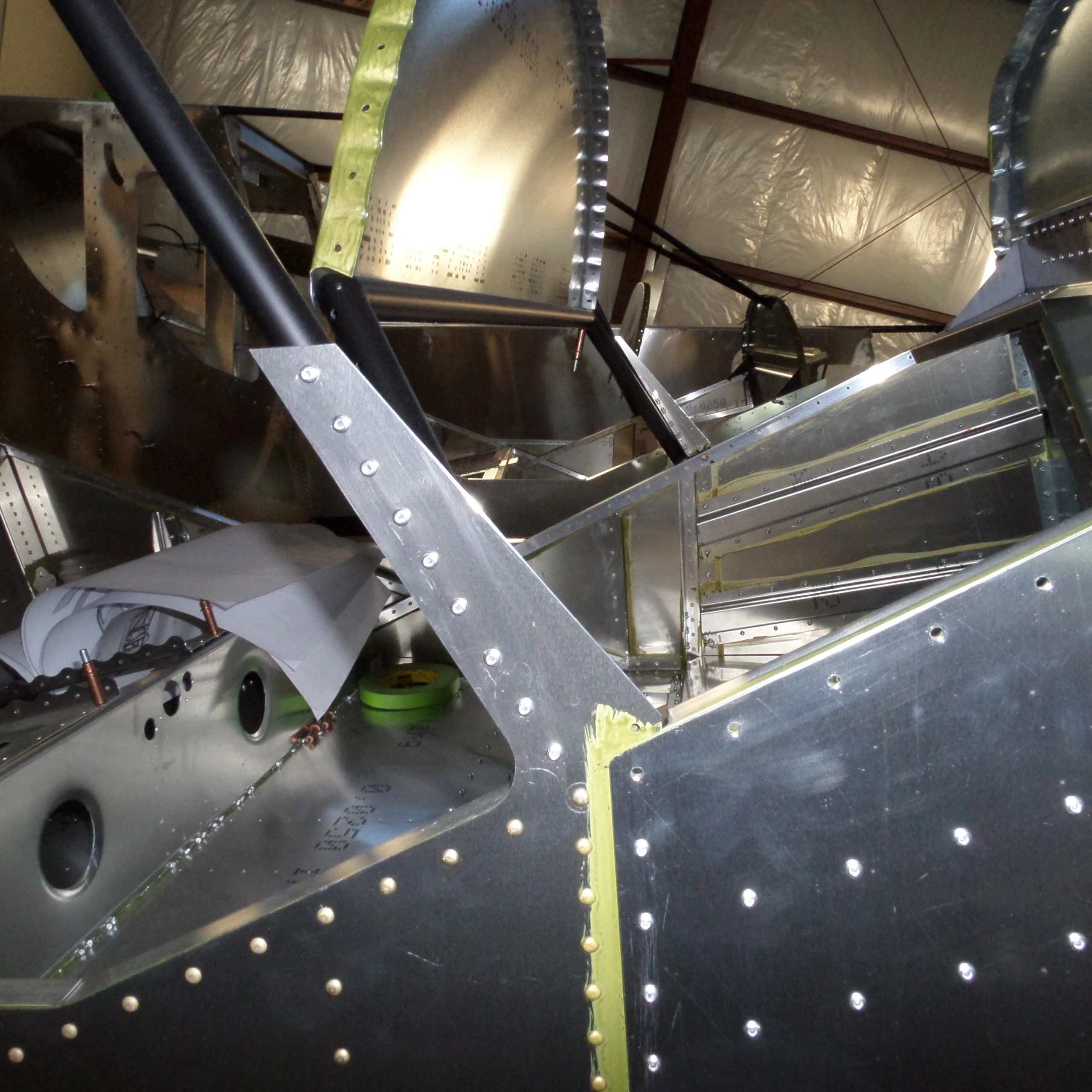

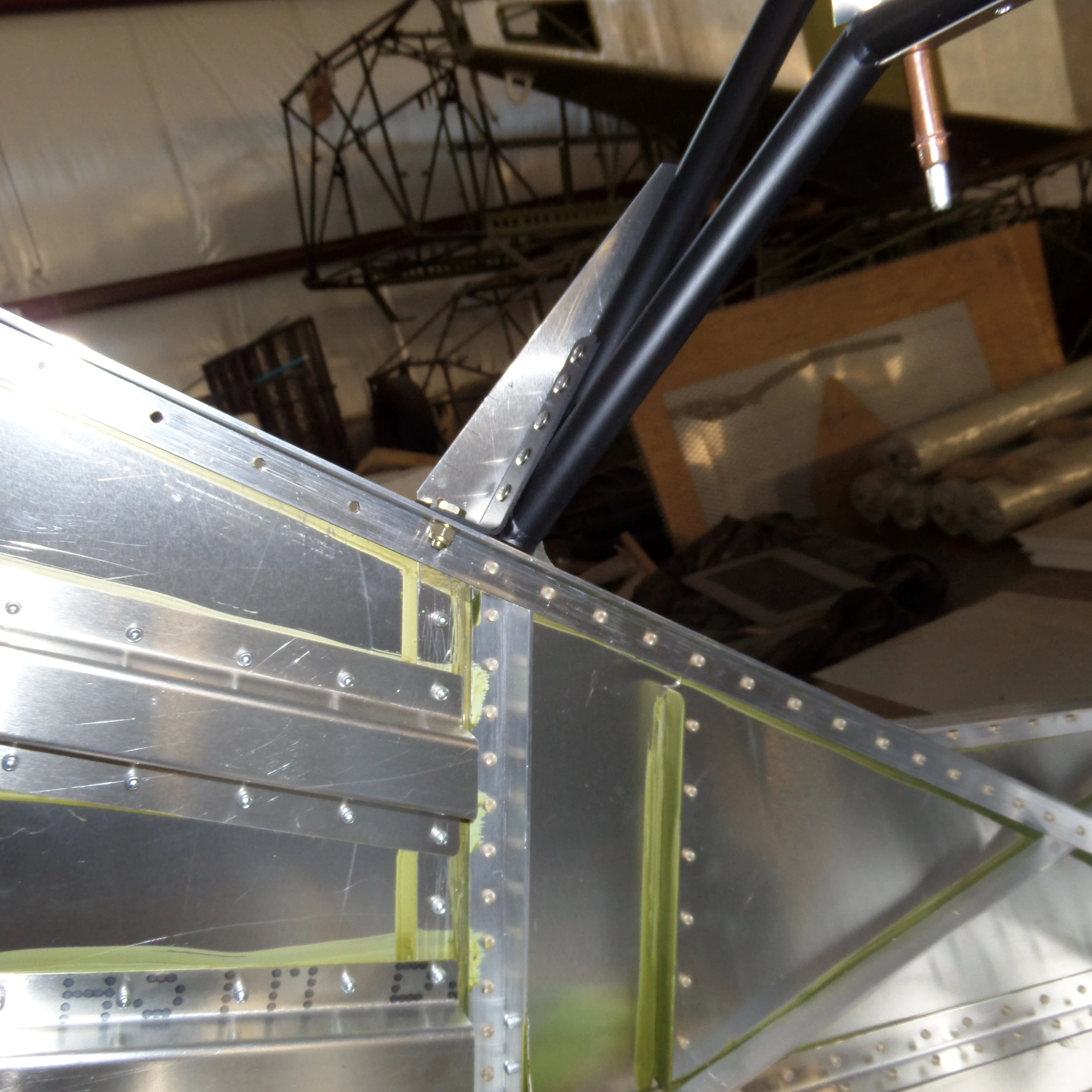

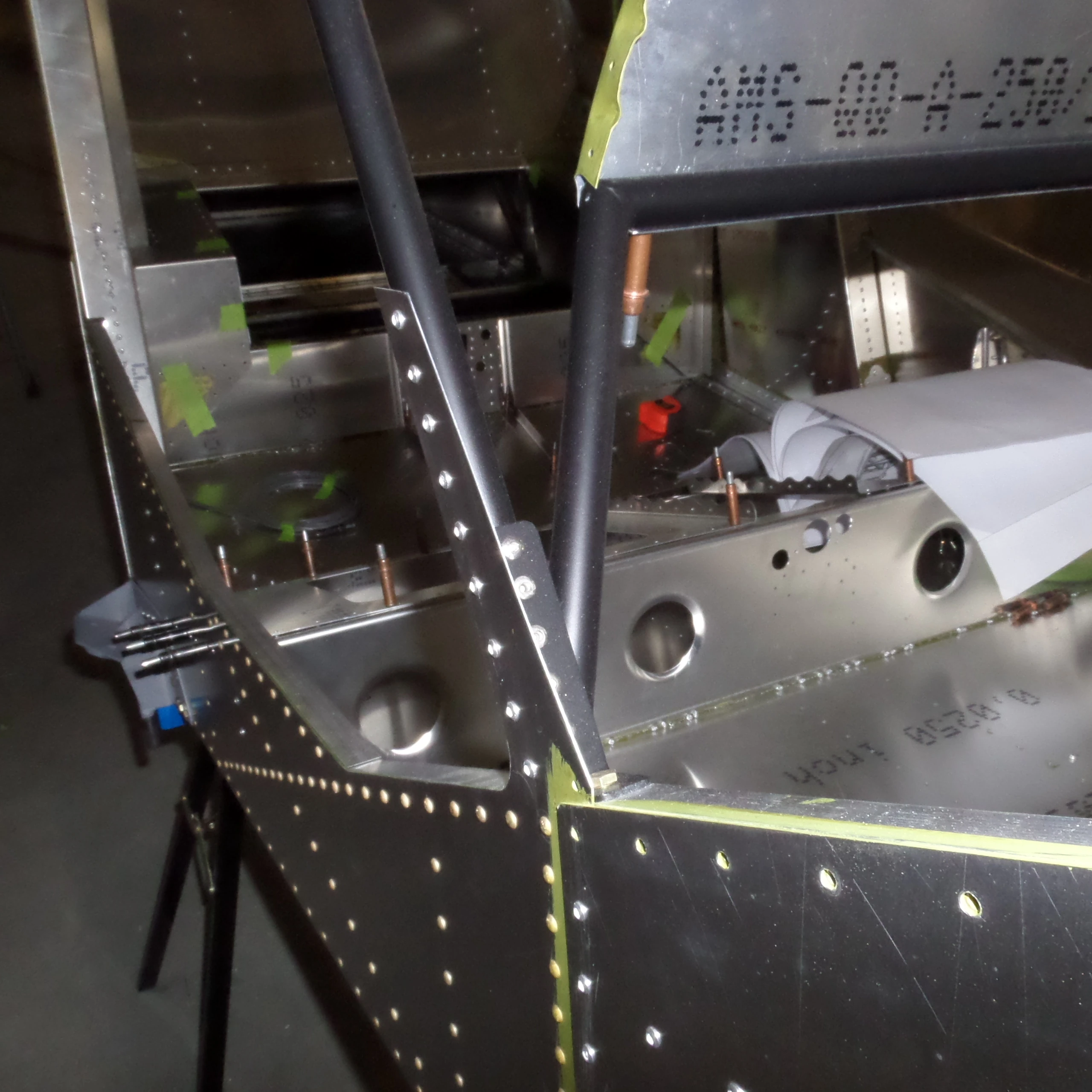

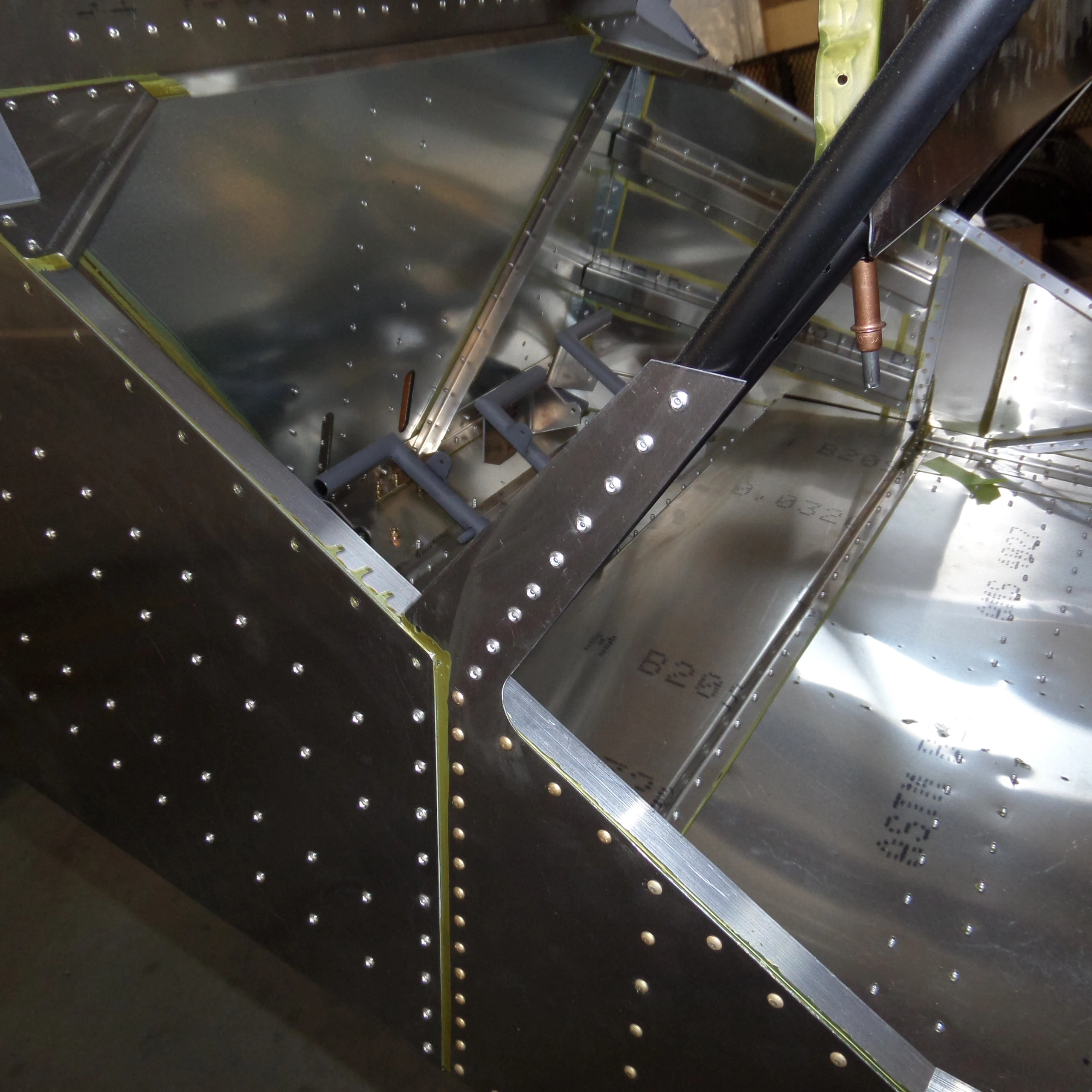

На действующем FC-02 три передние косынки LS75F40-11, хотя в IPL указано две. Места крепления показаны на передней части рамы.
Сверить со строкой IPL
Болтовое крепление передних косынок
Деталь по исходному IPL: AN3-5A · Количество: 2
По новому листу в группе три AN3-5A; в IPL осталось два. Изменение количества сохраняем явно.
Сверить со строкой IPL
Крупные заклёпки верхних косынок
Деталь по исходному IPL: A6 · Количество: 18

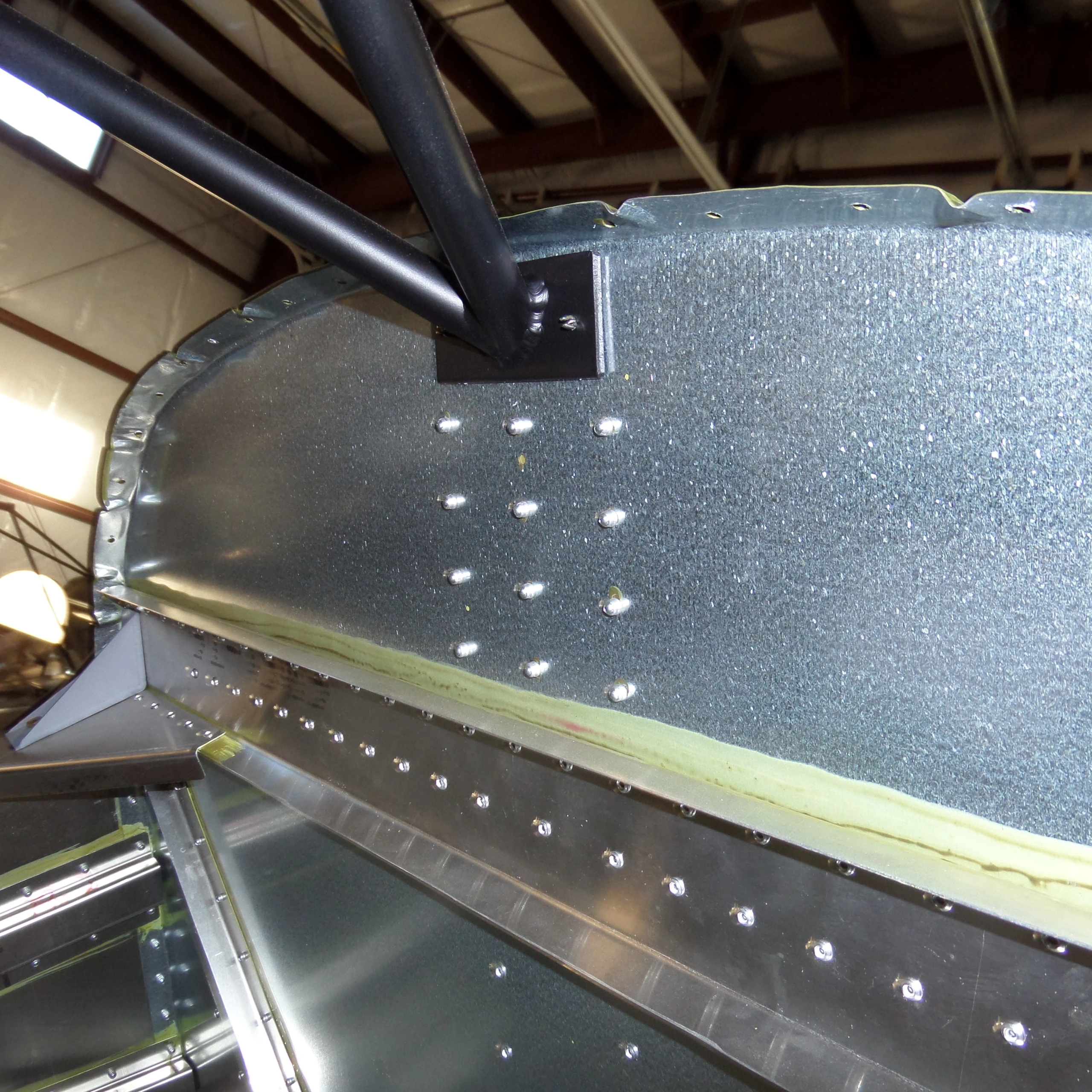

A6 диаметром 3/16” — всего 18. По изображению на каждой стороне рамы группы по шесть и по три; их нельзя заменять AS-5.
Сверить со строкой IPL
Нержавеющие заклёпки рамы
Деталь по исходному IPL: AS-5 · Количество: 46
AS-5 на новом листе разделены на три группы: 18, 10 и 18, всего 46. Верхние боковые группы по девять, передние косынки по пять, нижние боковые группы по девять. Сверяйте выноски 6, 7, 8 на FC-02.
Сверить со строкой IPL

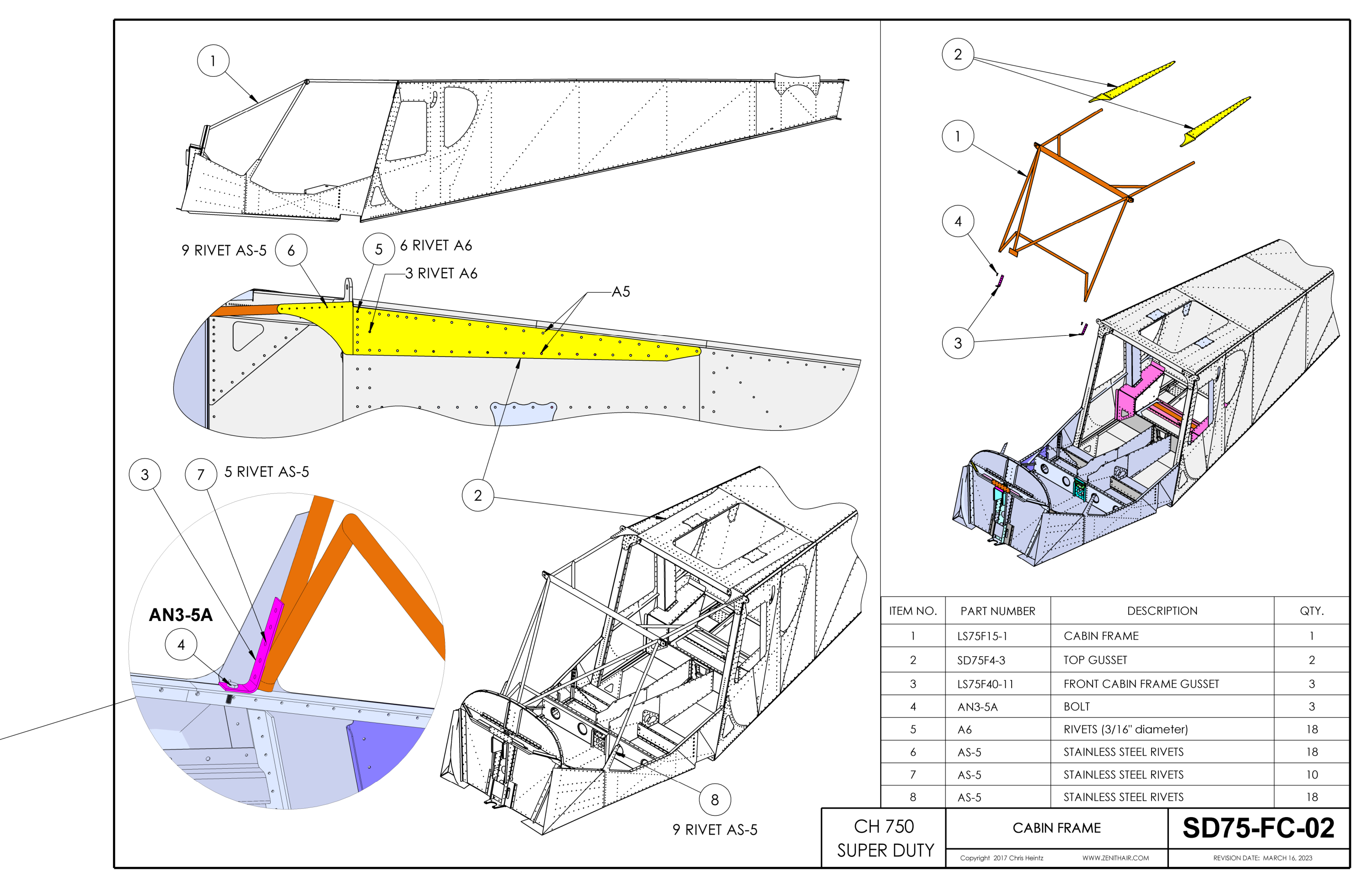

Сборочный чертёж SD75-FC-02
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
