Иллюстрации и порядок сборки
Обозначение в альбоме

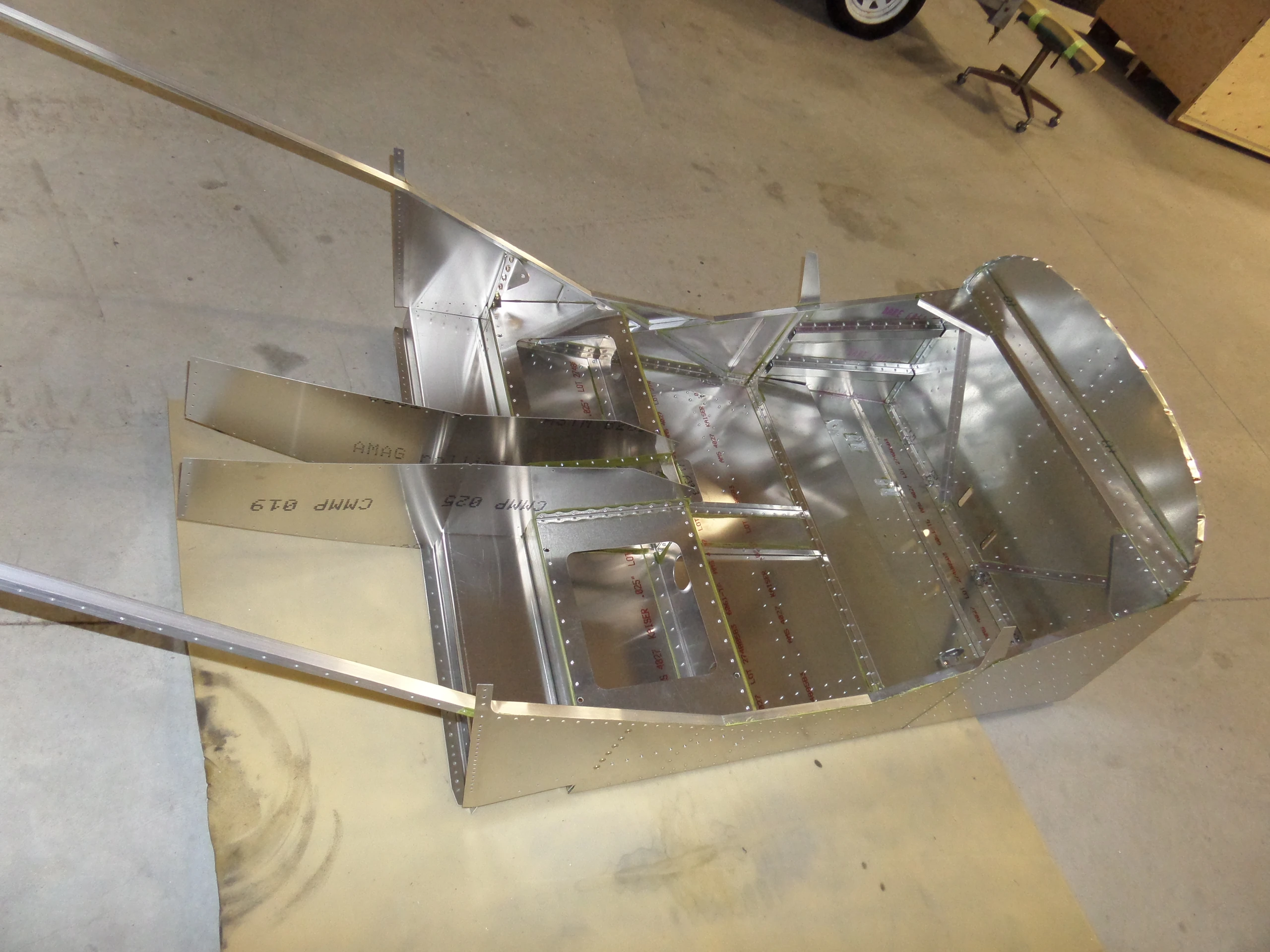

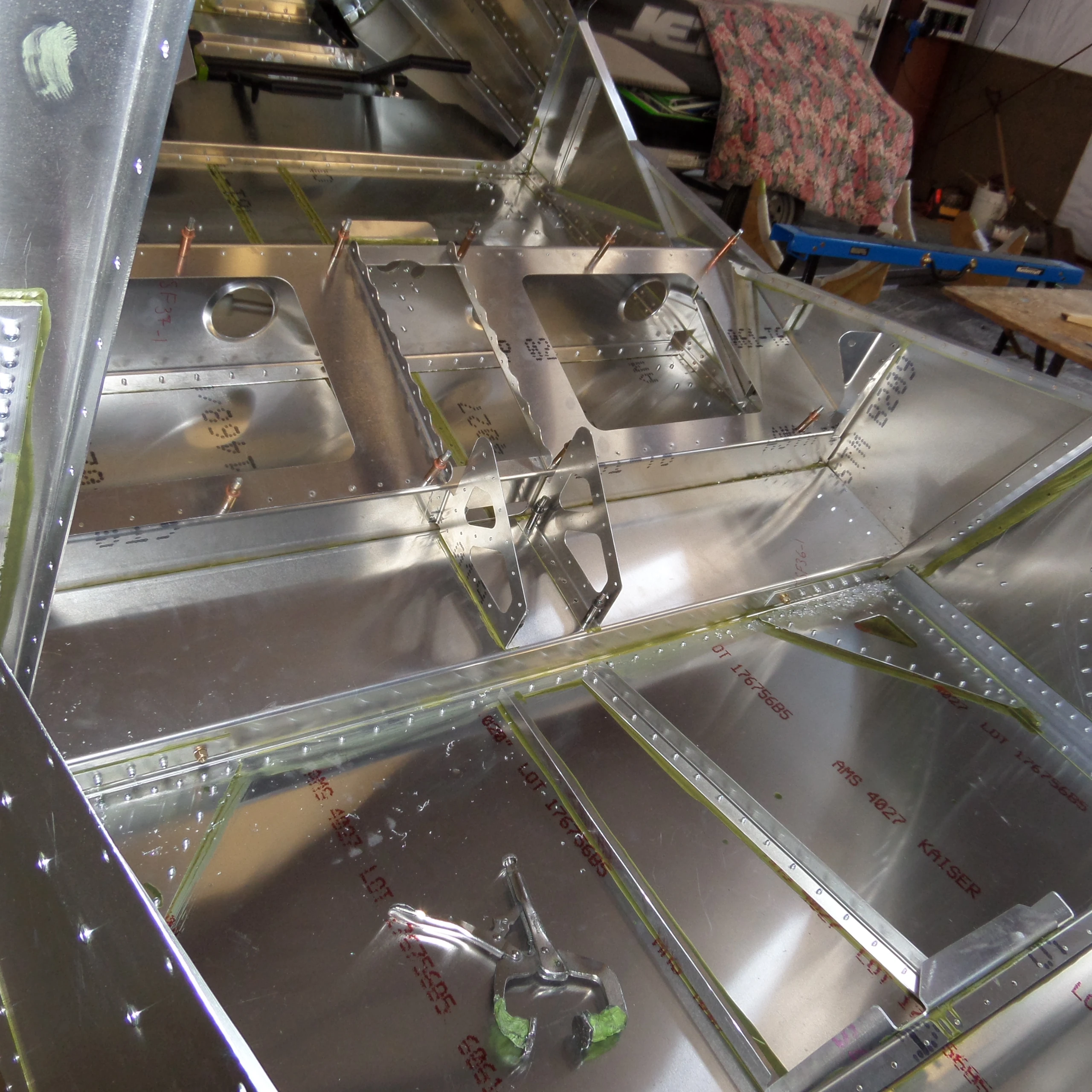

1 — FF forward fuselage section.JPGРедакции и порядок применения
IPL FC-01 · REVISION: May 11, 2022. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Задняя боковая обшивка входит между бортом кабины и продольным профилем; борт кабины расположен снаружи. Балка шасси перекрывает нижнюю обшивку хвостовой части снаружи. Это разные нахлёсты.
Собственный лист от 28.11.2022 добавляет крышку бокового профиля LS75F4-2. Поздняя поправка FR-02 от 05.05.2023 меняет SD75F4-1 на LS75F4-1. Старые обозначения в IPL оставлены для сверки, не как альтернативный комплект.
Порядок установки по IPL

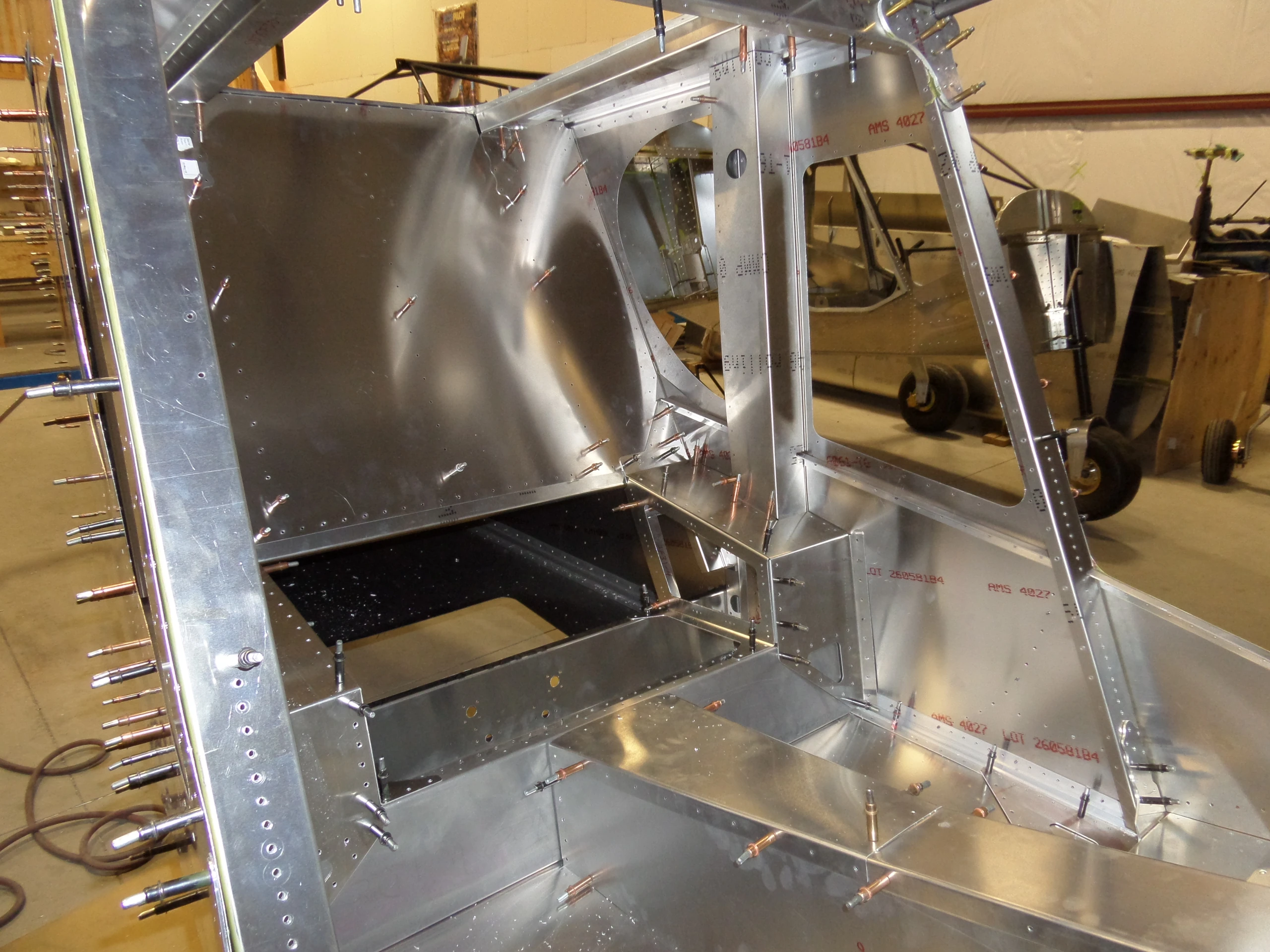

Косынки продольных профилей
Деталь по исходному IPL: C75F4-9 · Количество: 2
Исходник ссылается на SD75-FR-06: косынка C75F4-9 показана приклёпанной с боковым профилем перегородки багажного отсека. Отложенные отверстия соединения частей фюзеляжа выполняются на этом этапе.
Сверить со строкой IPL
Освободить место для стыковки
Снимите с хвостовой части боковой профиль SD75F4-1 и стойку LS75F3-1. Учитывайте позднее переобозначение бокового профиля в LS75F4-1.
Сверить со строкой IPL

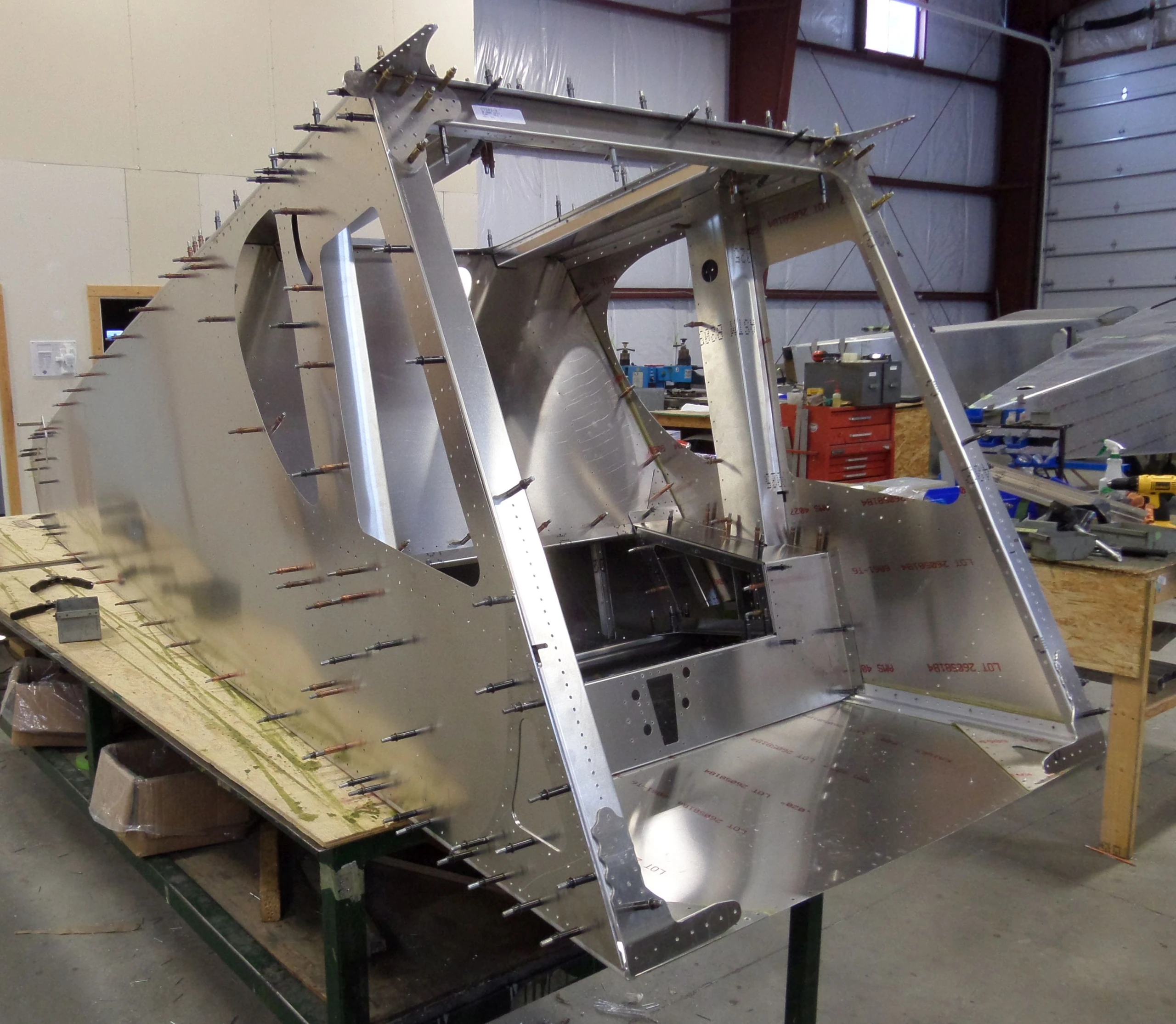

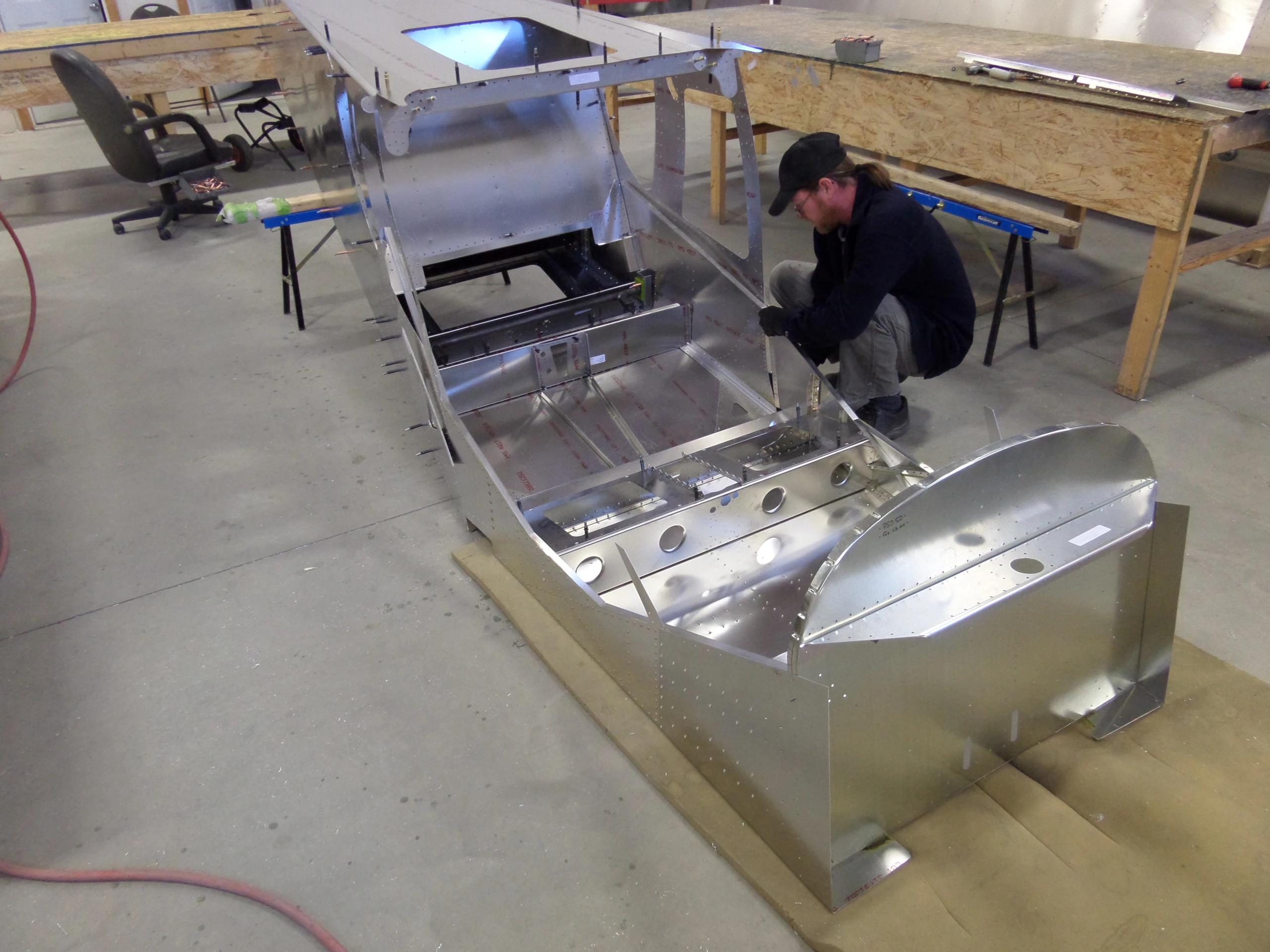

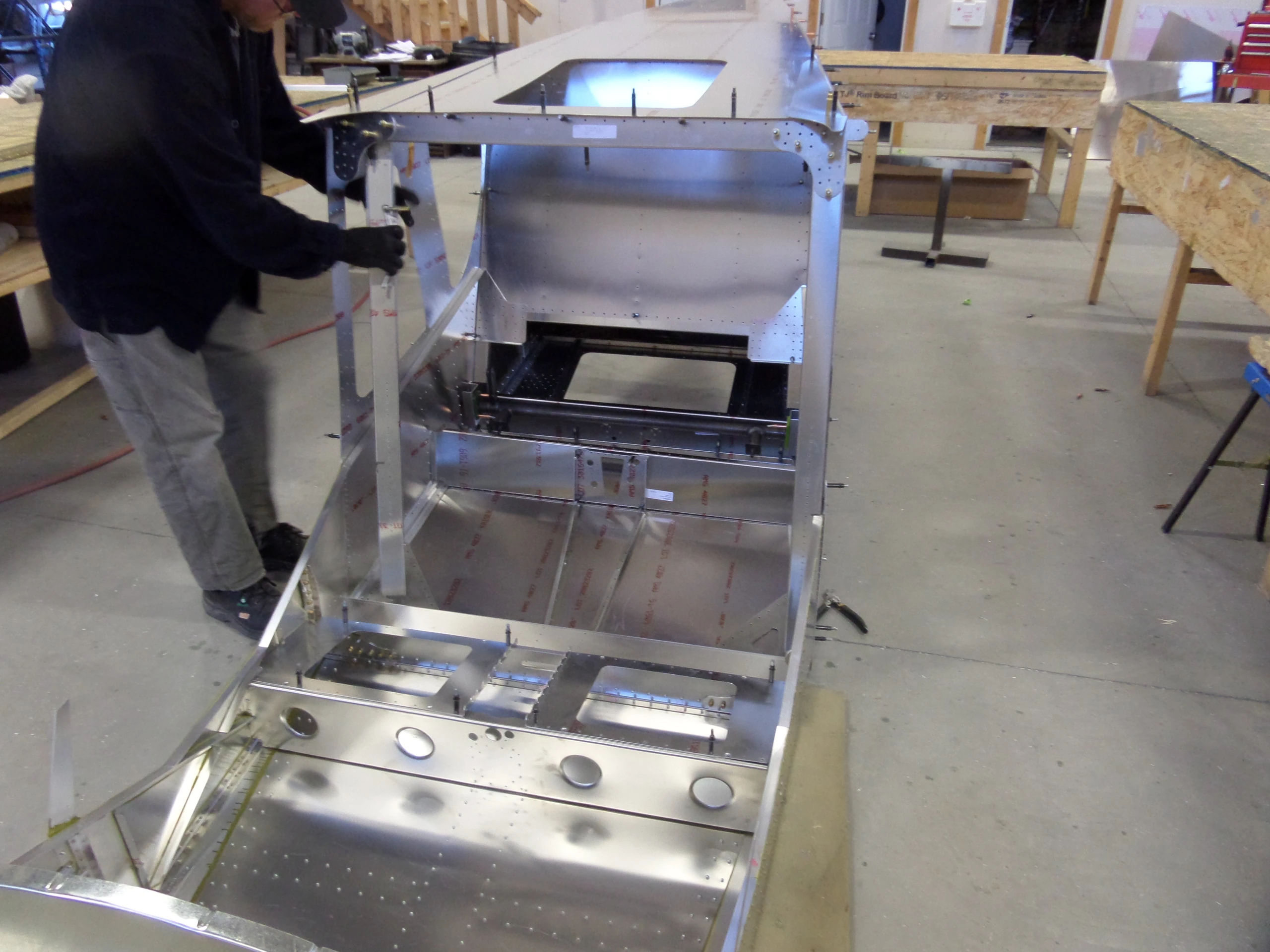

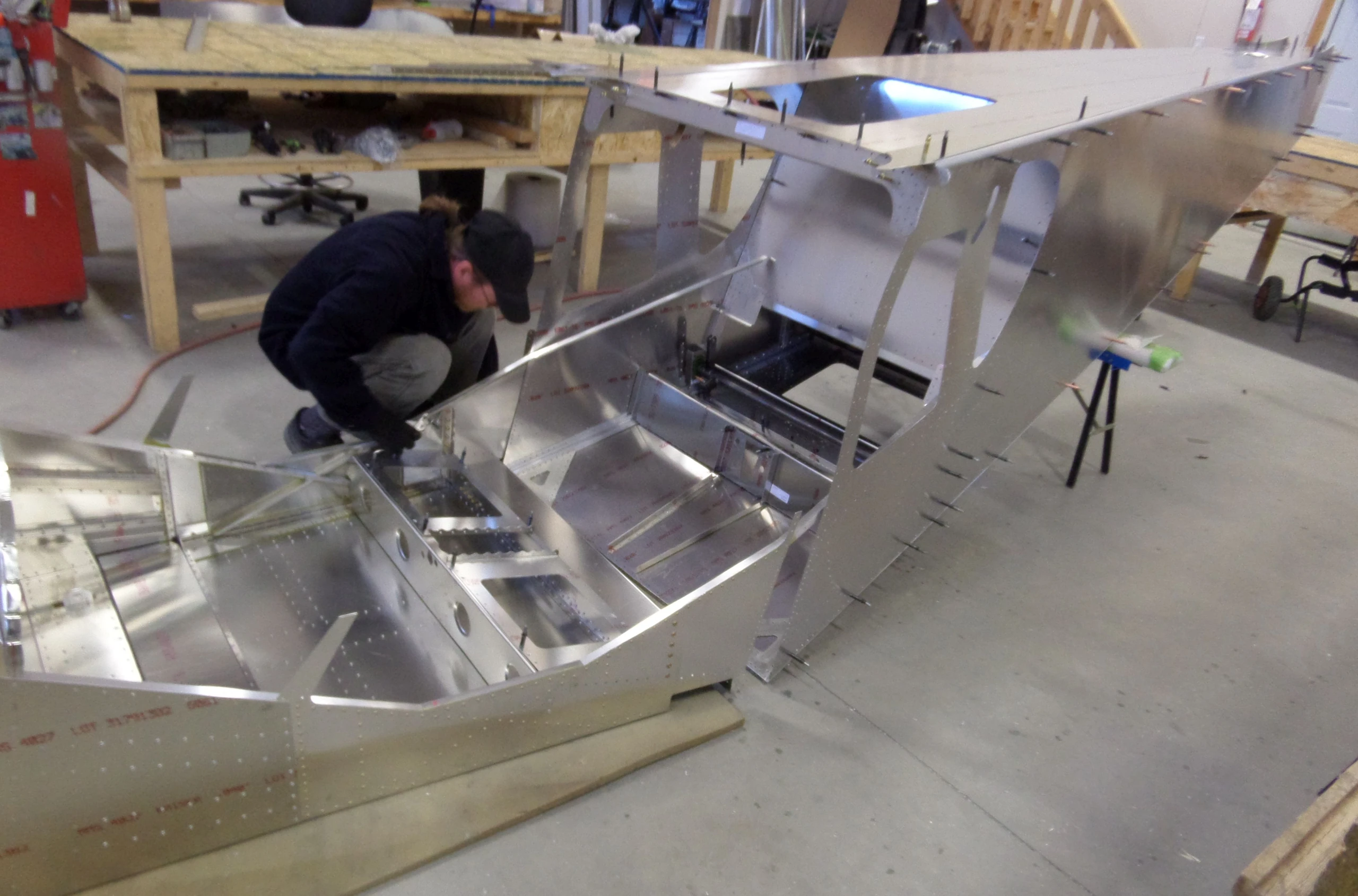

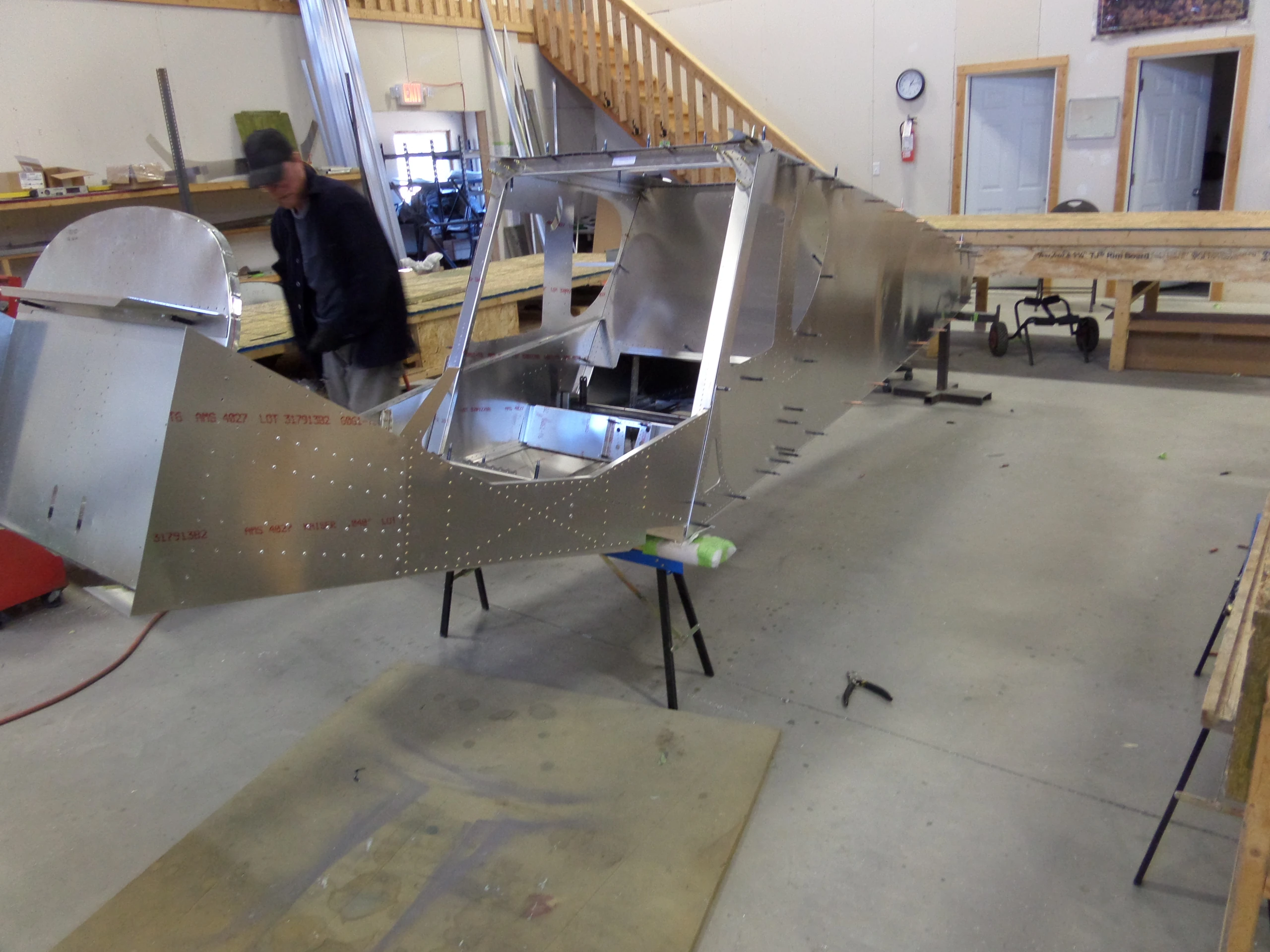

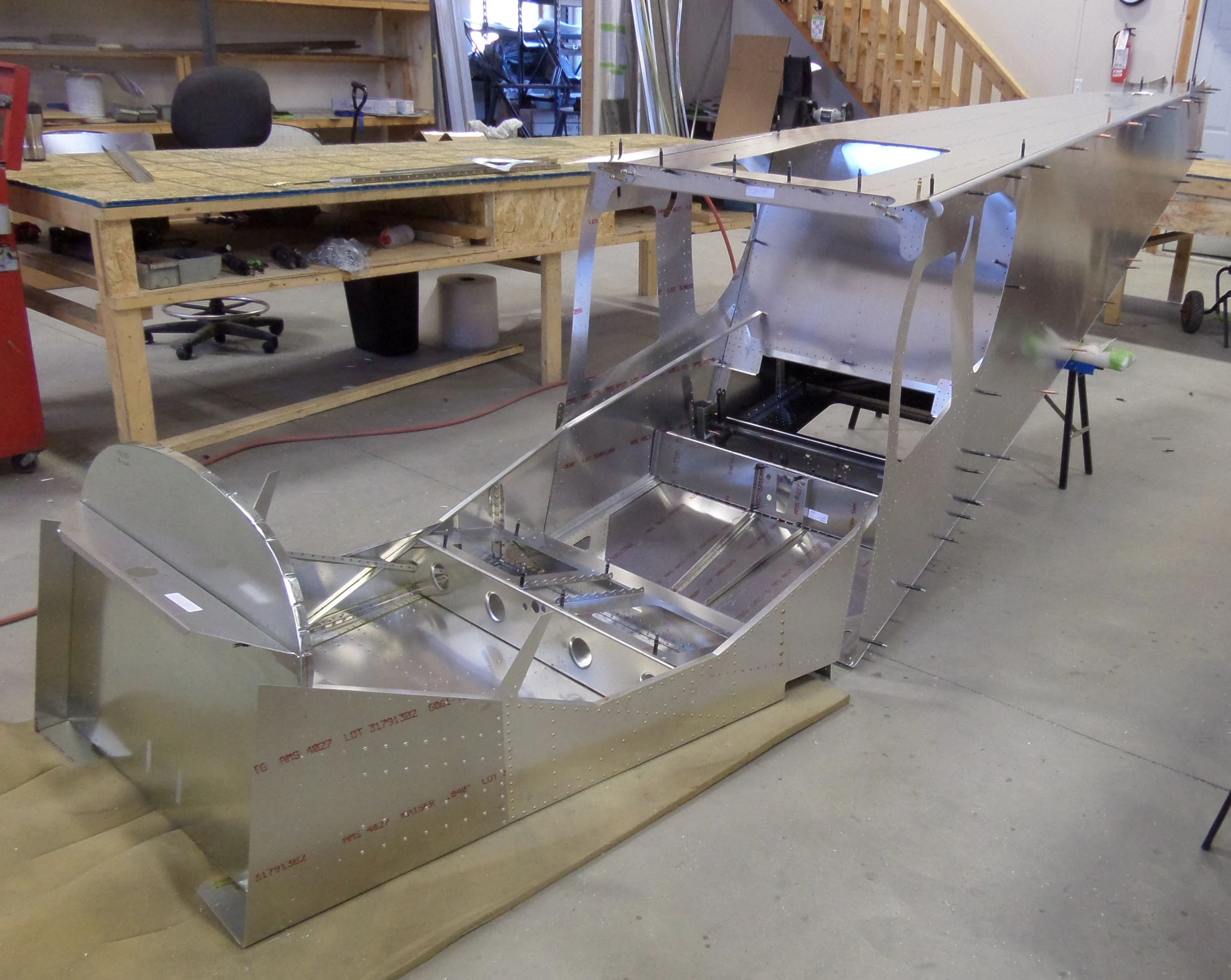

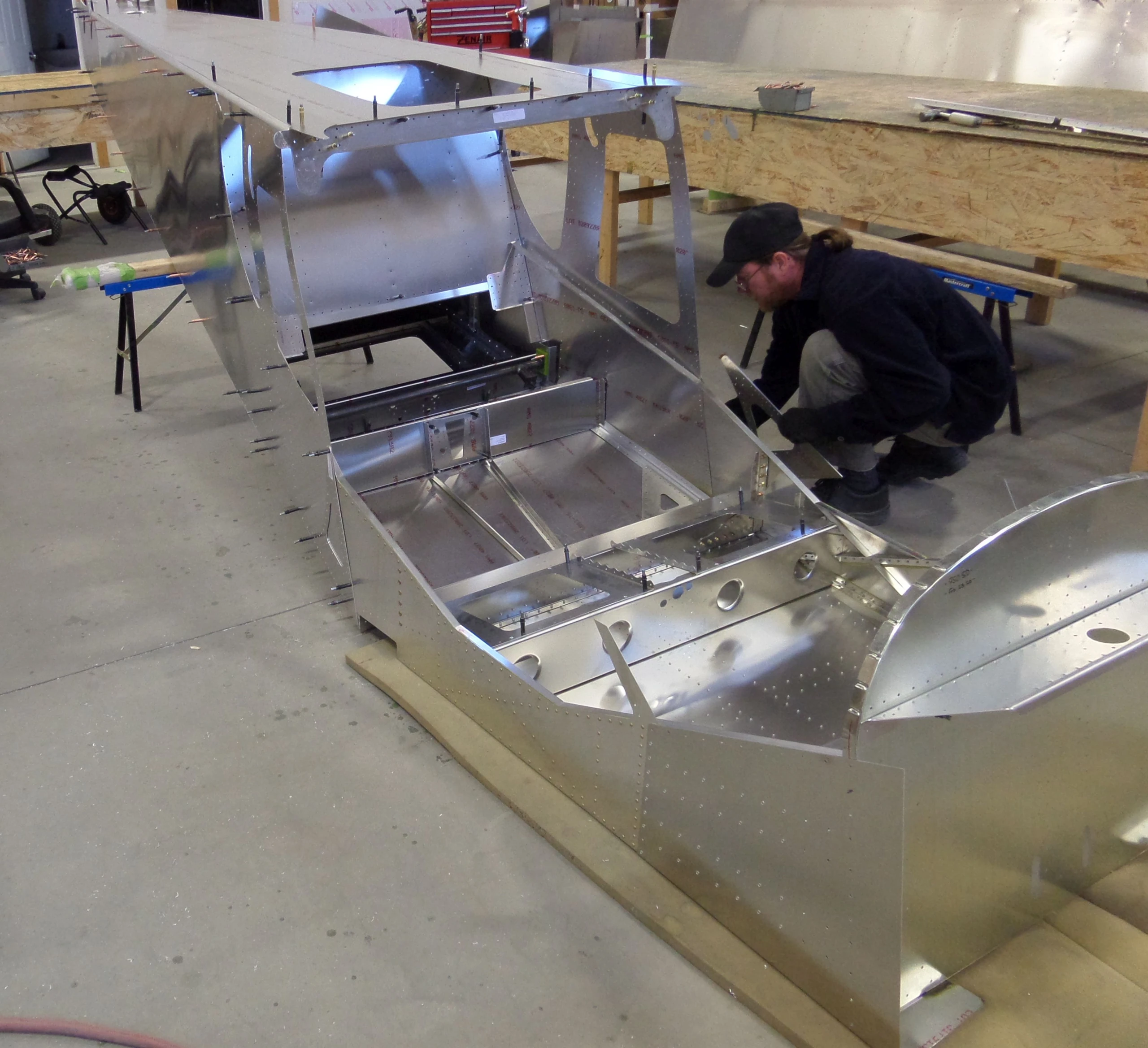

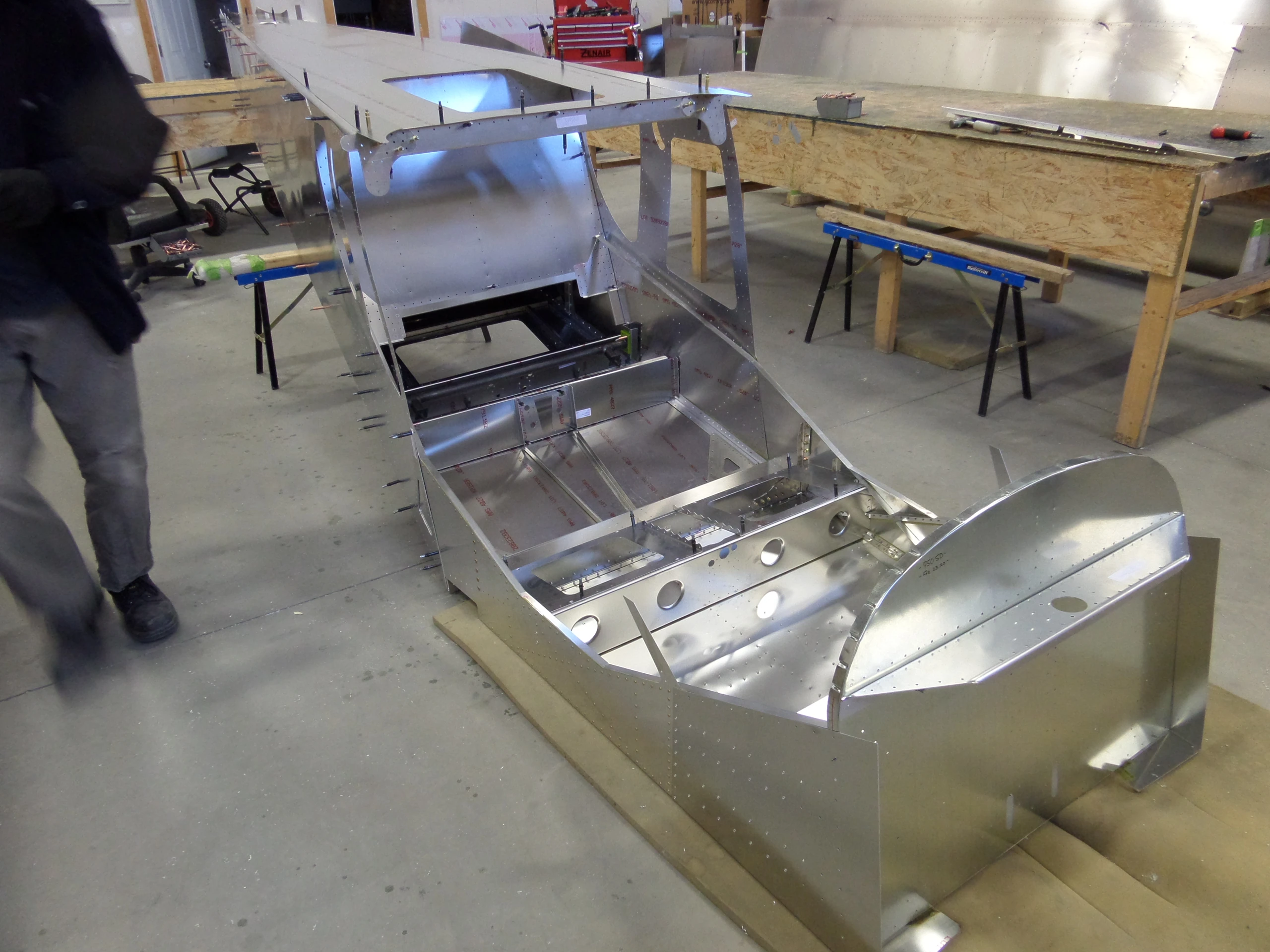

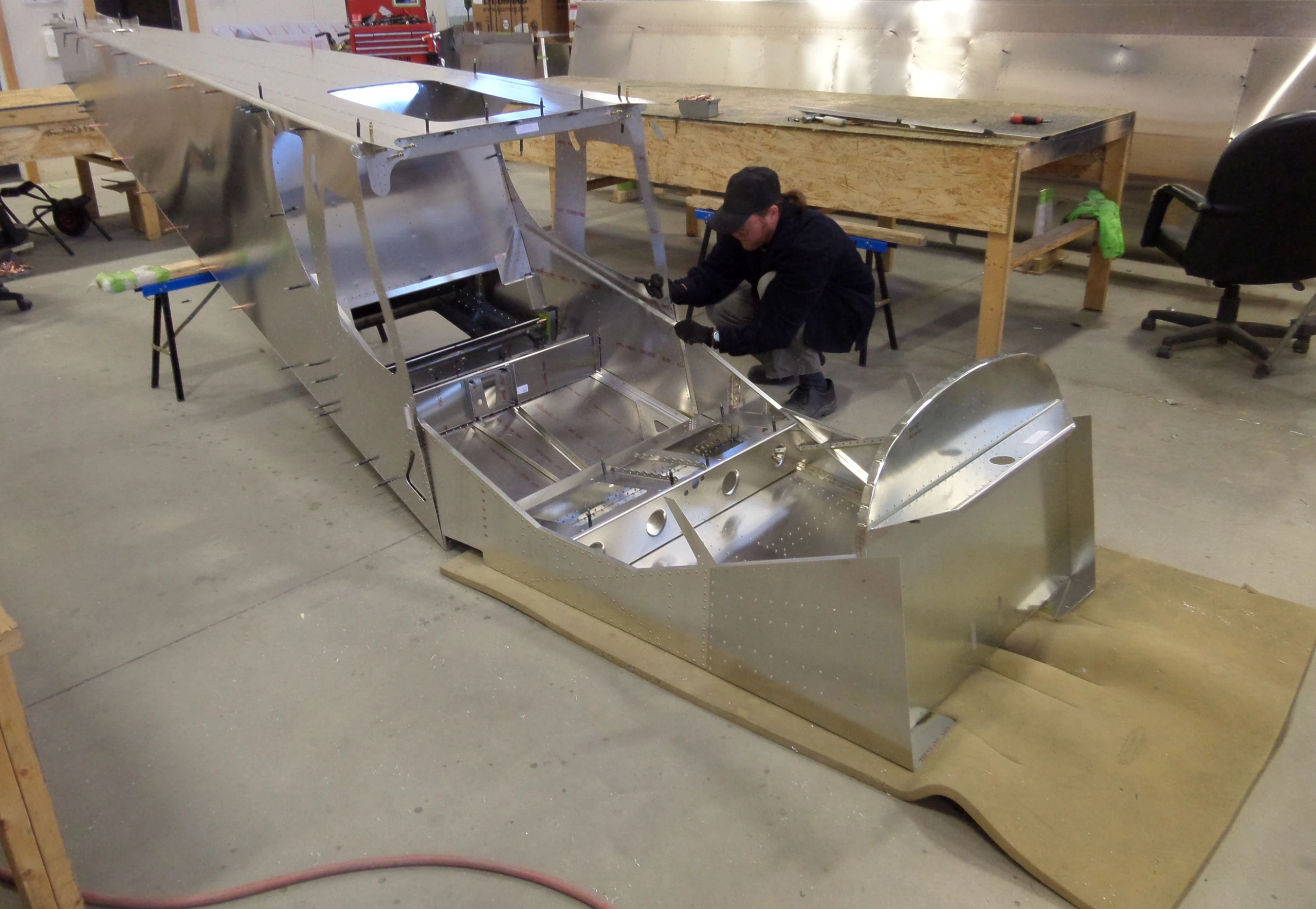

Совместить переднюю и хвостовую части

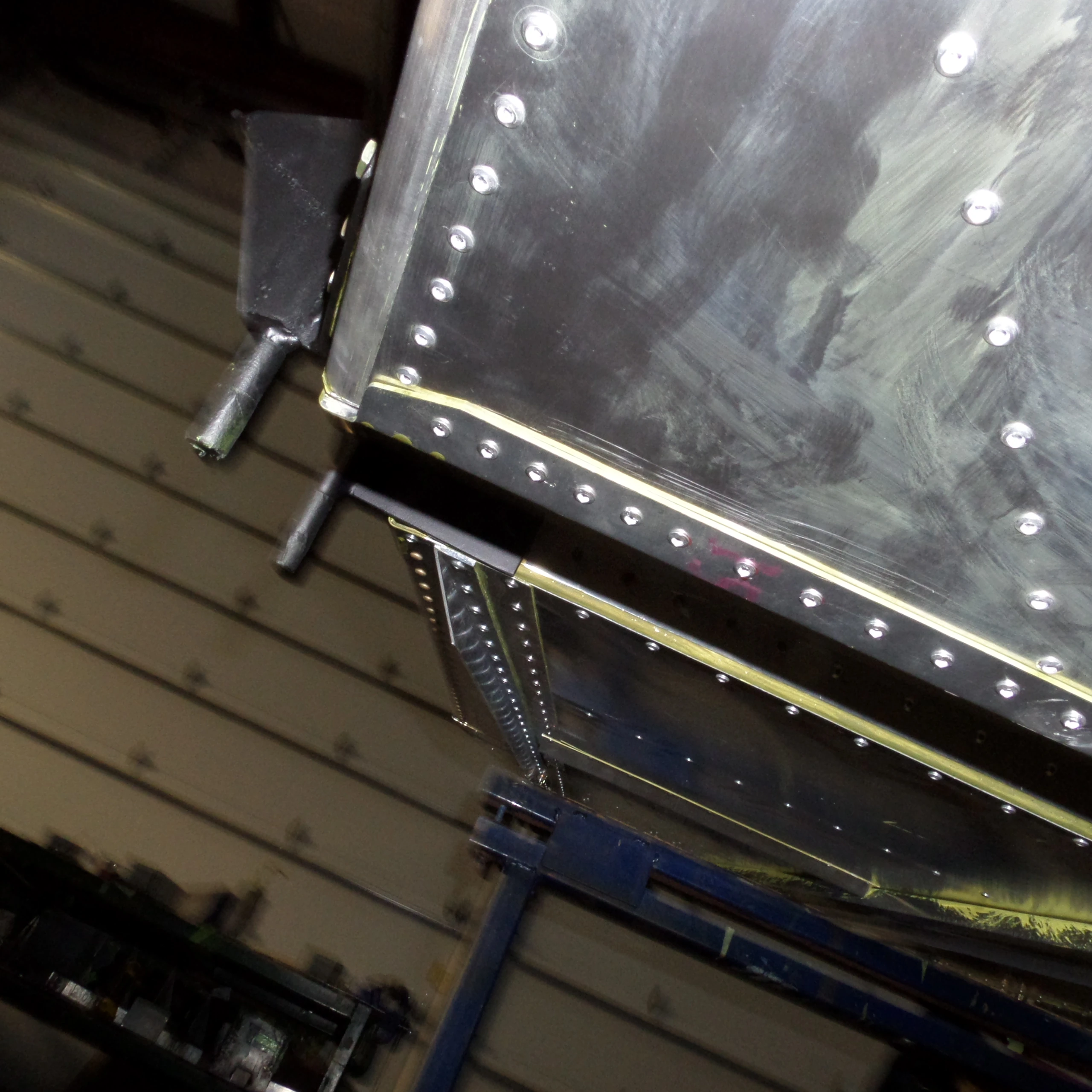

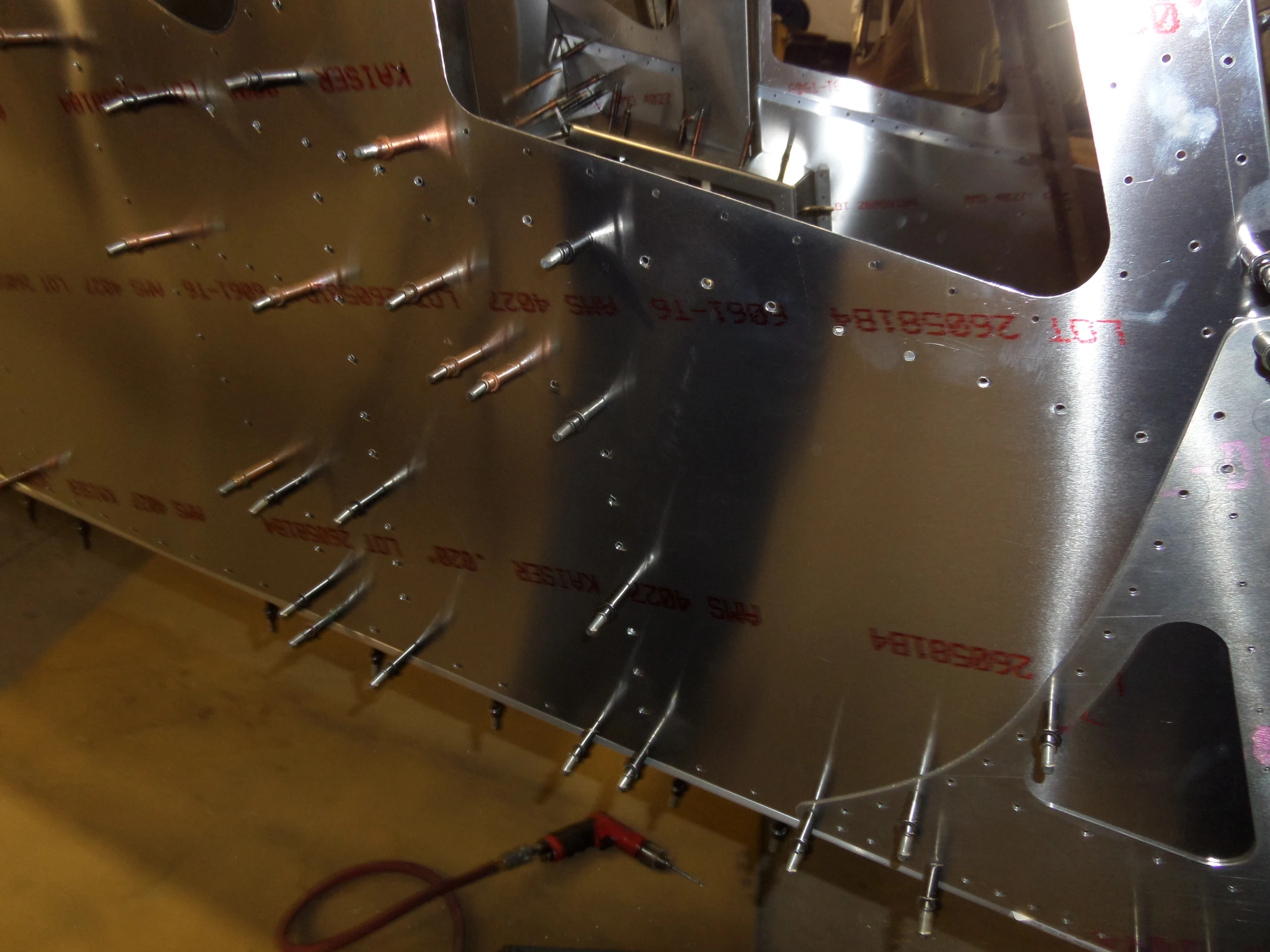

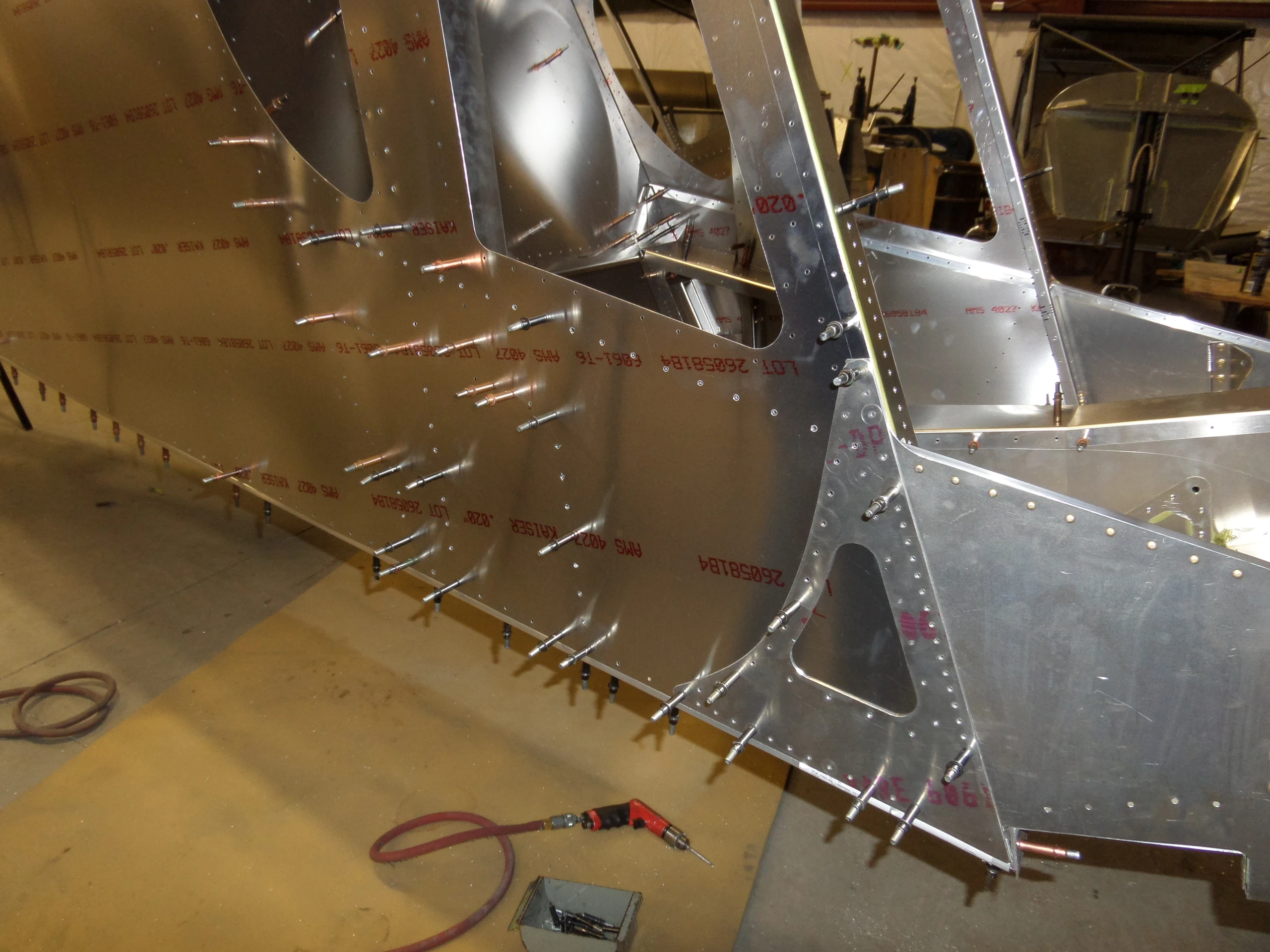

Подведите переднюю часть к хвостовой и совместите нахлёсты боковых и нижних обшивок. Боковая обшивка хвоста входит между бортом кабины и продольным профилем; балка шасси перекрывает нижнюю обшивку снаружи, согласно виду FC-01.
Сверить со строкой IPL

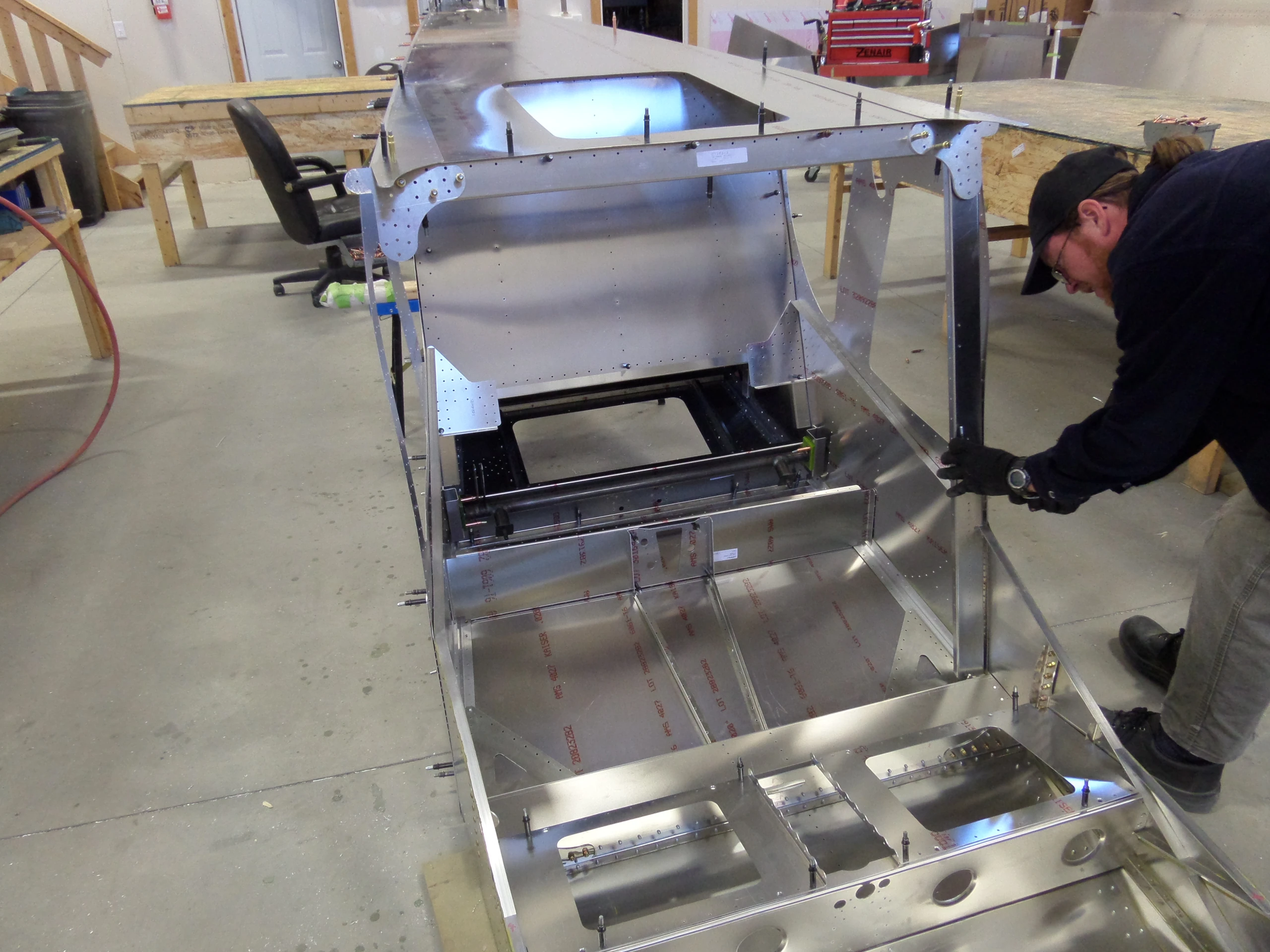

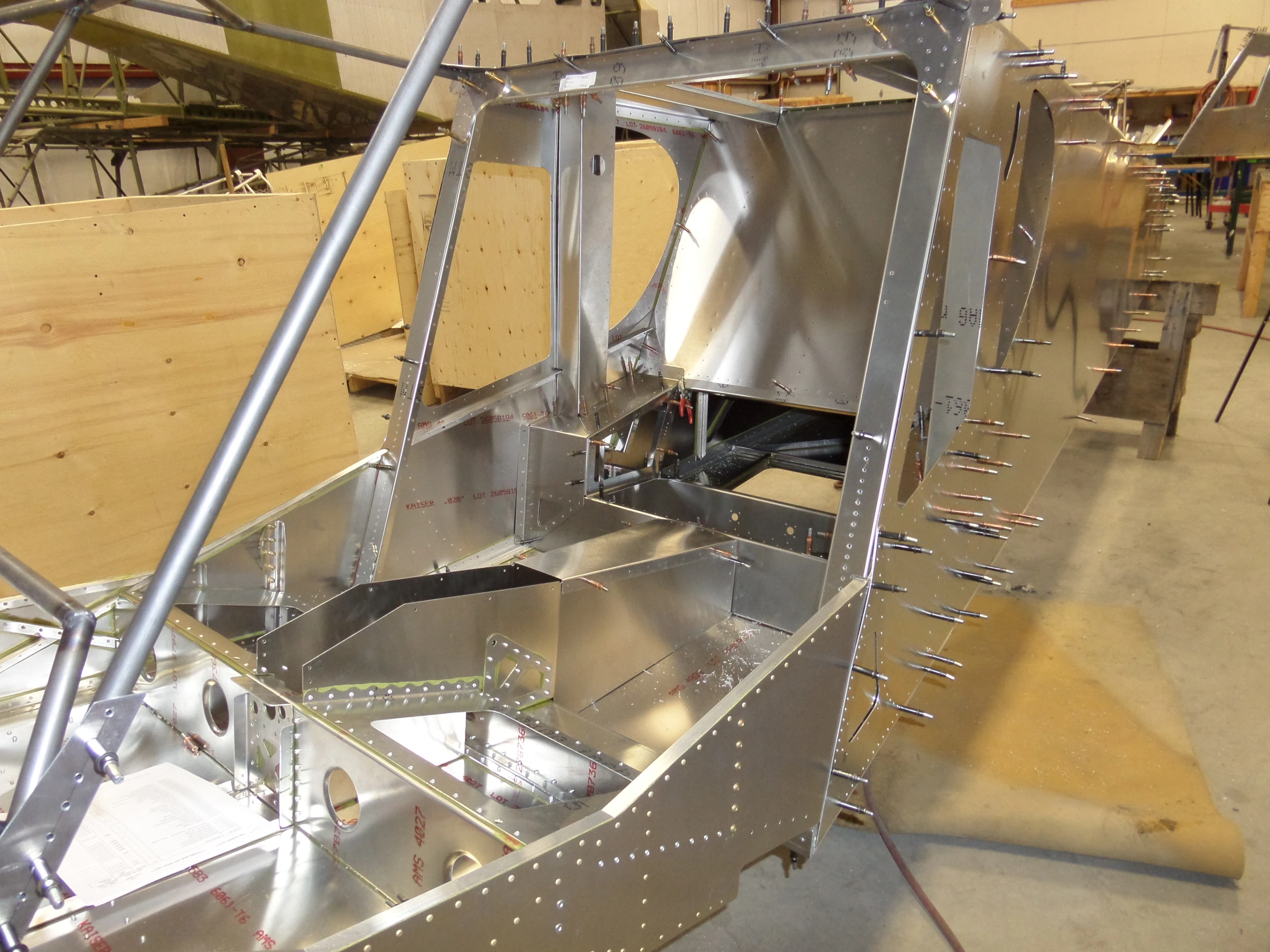

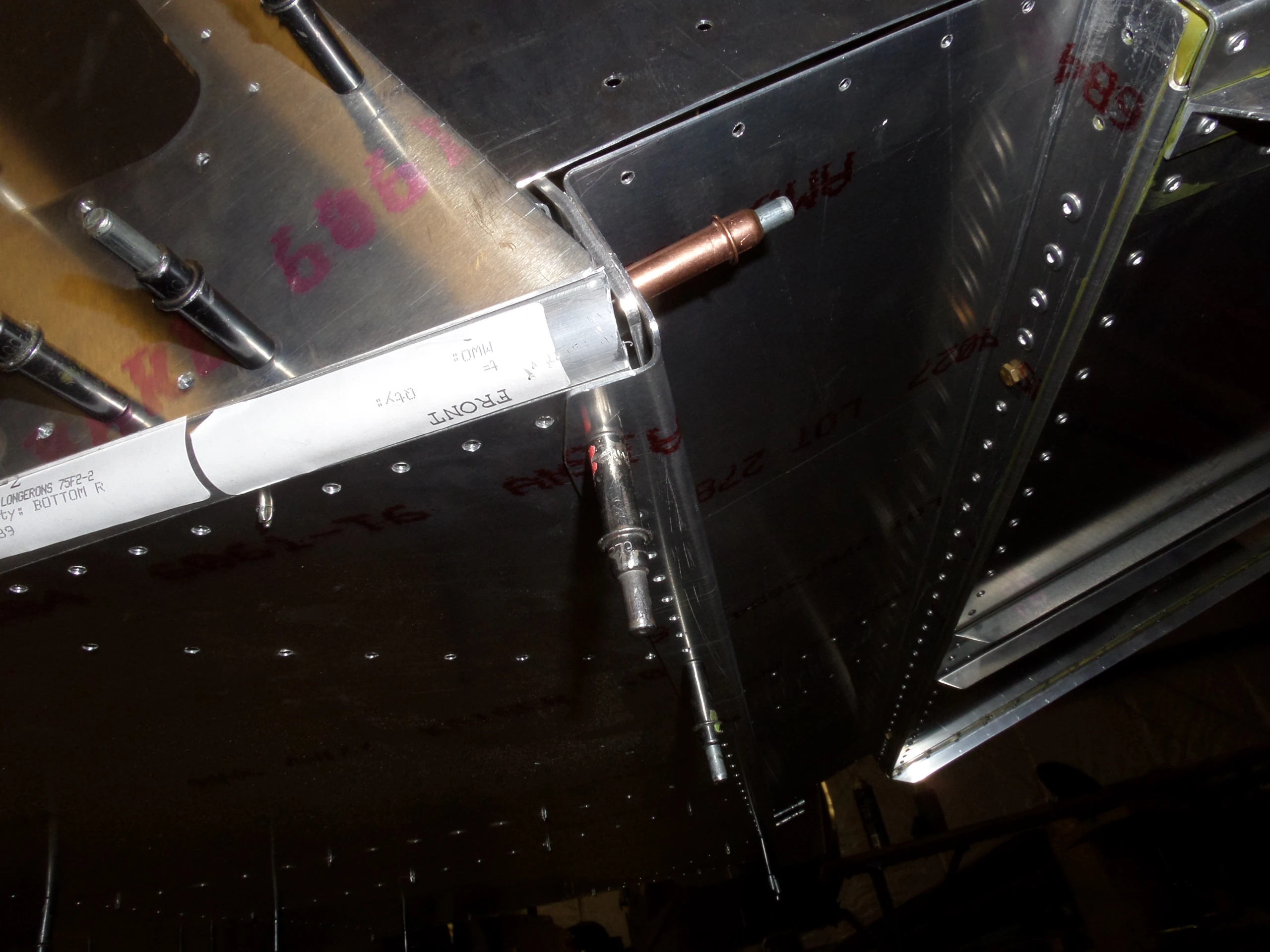

Вернуть боковой профиль и стойку
Деталь по исходному IPL: A5
Установите обратно боковой профиль SD75F4-1 и стойку LS75F3-1 и приклепайте A5 по показанным рядам. Обновлённое обозначение профиля — LS75F4-1.
Сверить со строкой IPL

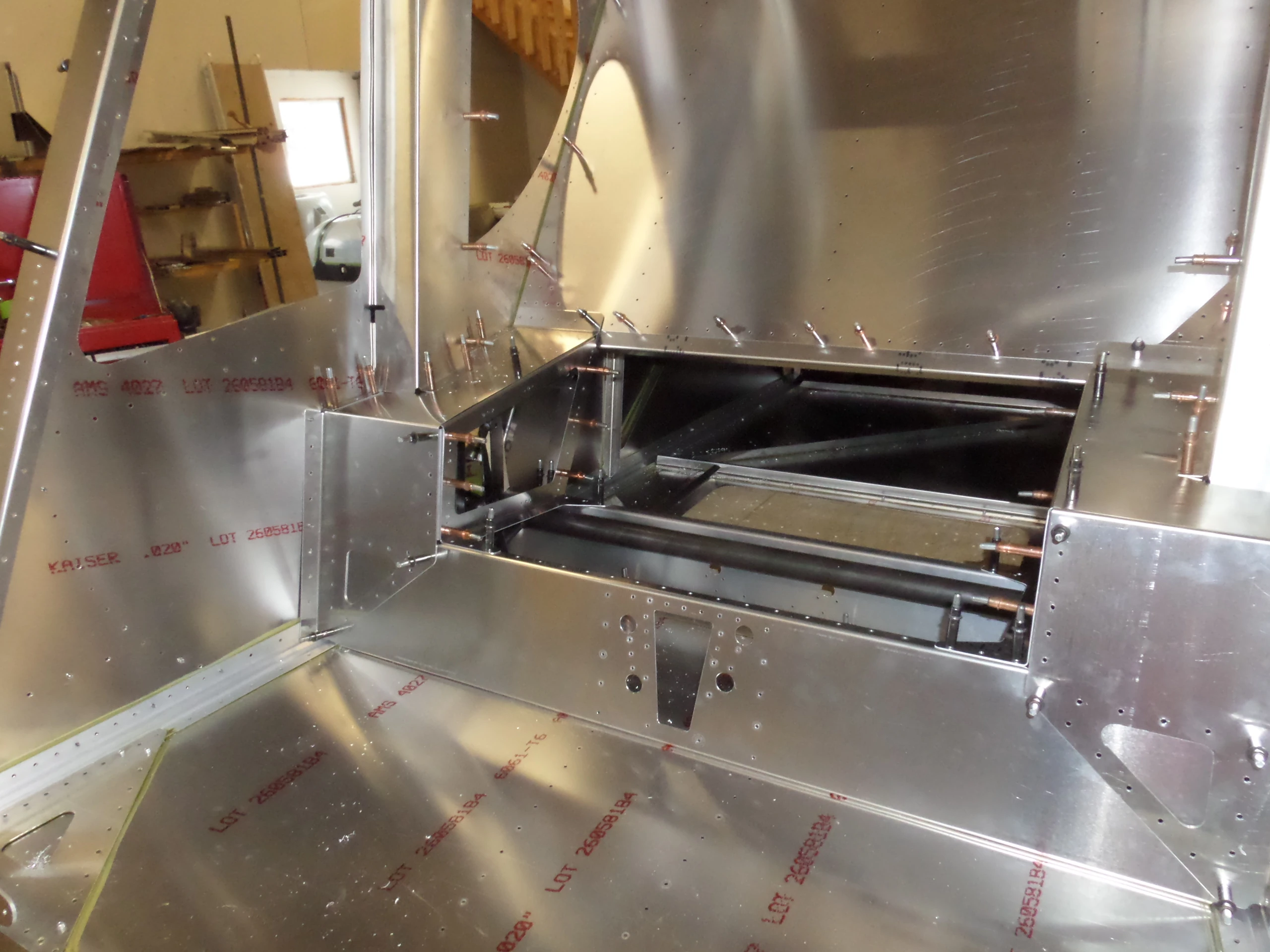

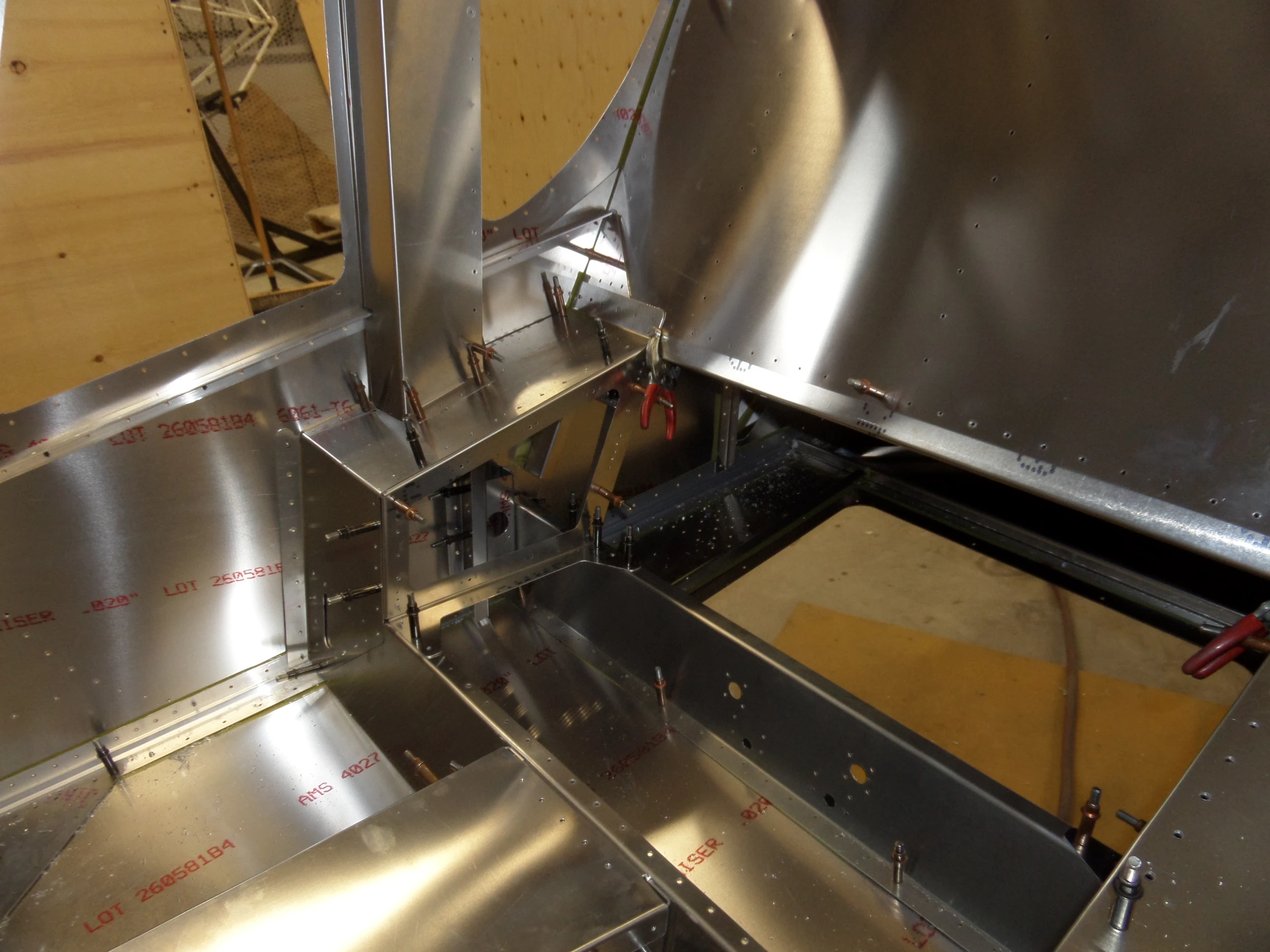

Опоры смесителя управления
Деталь по исходному IPL: A5 · Количество: 4
Приклепайте опоры подшипника смесителя LS75C1-5 к стойкам LS75F3-1 четырьмя A5. Ссылка на расположение — SD75-FR-07.
Сверить со строкой IPL
Заднее крепление крыла
Деталь по исходному IPL: A6
Соедините заднее крепление крыла SD75F4-4 с боковым профилем SD75F4-1 заклёпками A6; сверяйте позднее название LS75F4-1 и расположение по FR-02 / FC-01.
Сверить со строкой IPL

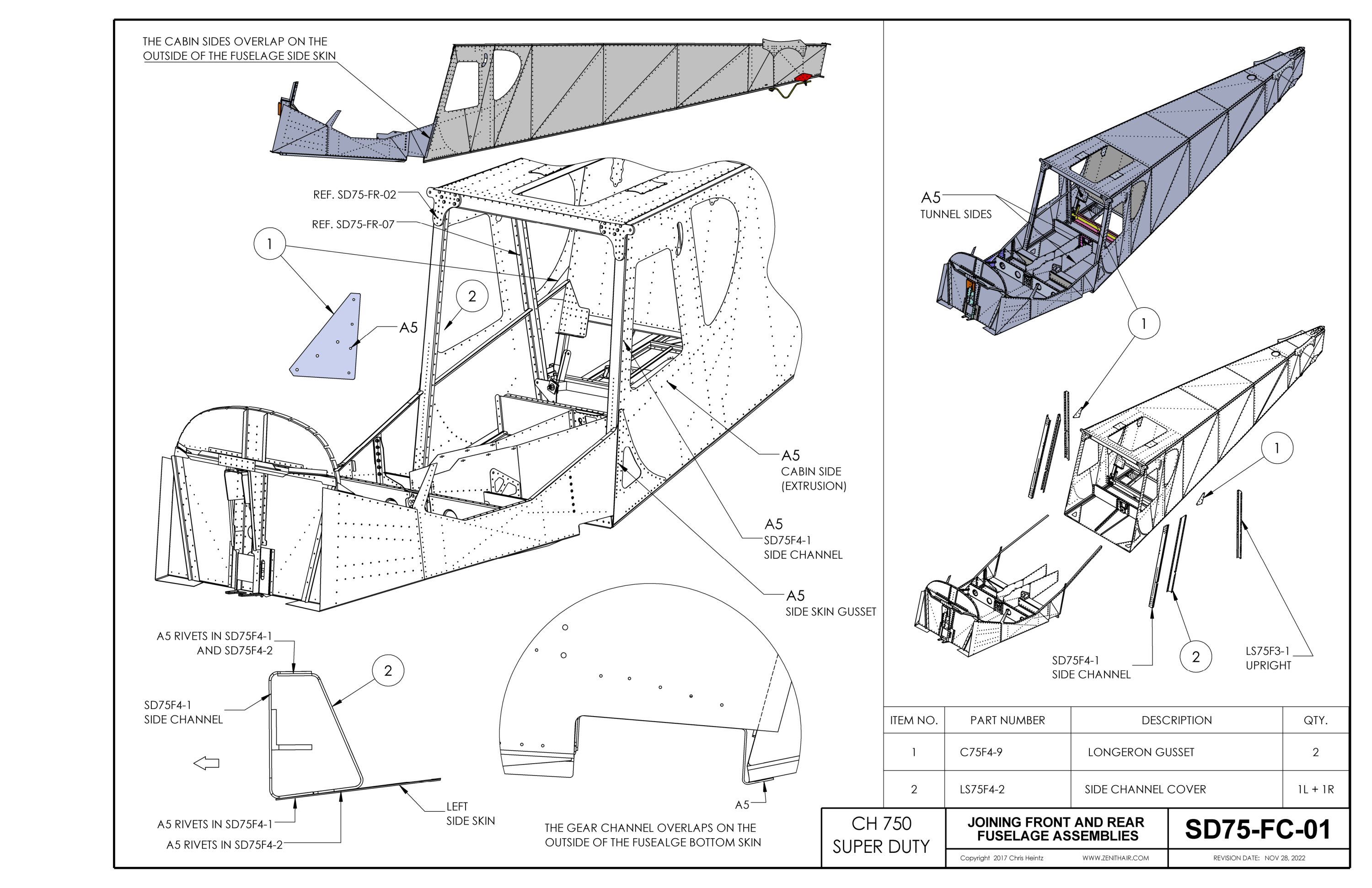

Сборочный чертёж SD75-FC-01
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
