Тросы руля направления
Источники и применимость
Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.
Перекрещивание и направляющие
Лист SD75-ZZ-08, 08.11.2021. Тросы от педалей C75C3-3 перекрещиваются в показанной передней зоне фюзеляжа. Затем проходят через левую и правую направляющие LS75C41-5 / LS75C41-6 и задние C75C4-3 к качалке SD75R2-4.
Выход тросов из фюзеляжа
В выходном узле установлены направляющая C75C4-1 и обтекатель C75Z1-5, последний — левый и правый. Выноска задаёт шесть A5. Маршрут в разнесённых видах сохраняется; нельзя автоматически повторять трассу тросов руля высоты.
Трос и спорные подписи крепежа
В таблице трос 7X19X1/8”, заготовка 40FT, серьги 115-2, коуши F-15-204 и втулки S-11-004, болты AN3-6. Строка корончатых гаек напечатана AN360-3, а строка талрепа — AN310: эти подписи подозрительны и требуют сверки спецификации; здесь они не превращаются в новые назначения крепежа.
Натяжение и проверка
Натяжение тросов на листе — 30lbs ±5lbs. Талрепы контрятся проволокой; после регулировки проверяются правильное направление руля, полный ход и отсутствие касания тросов соседних деталей.

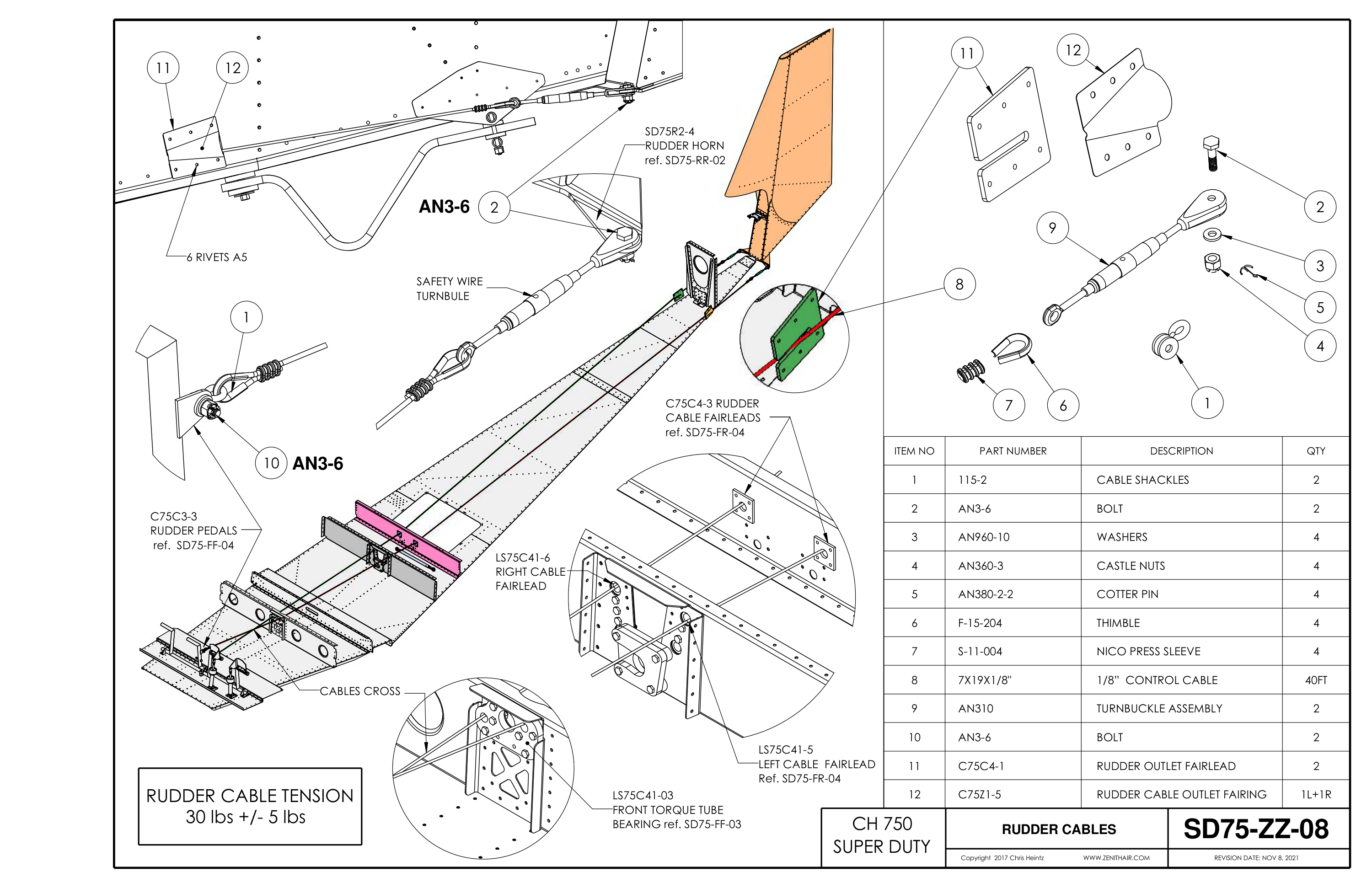

Полный сборочный лист: размеры и таблица деталей
На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
